Wspólna architektura 3G/NGN 2005 Wykorzystanie wspólnej architektury serwer/brama 3G dla sieci stacjonarnych przewodowych i mobilnych bezprzewodowych

Transkrypt

1 Ewolucja IMS

2 Wspólna architektura 3G/NGN 2005 Wykorzystanie wspólnej architektury serwer/brama 3G dla sieci stacjonarnych przewodowych i mobilnych bezprzewodowych Sieć szkieletowa Brama medialna MGW MGW Sieć mobilna Sieć przewodowa 2

3 Idea Common IMS Konwersacyjne Wsparcie dla szerokiego spektrum usług Strumieniowanie Nadawanie Wymiana wiadomości Internet Wsparcie dla usług konwergentnych obejmujących sieć stacjonarną i mobilną Funkcje sterowania Dobrze zdefiniowane API między płaszczyzną sterowania a aplikacjami Pakietowy transport Sieć szkieletowa Niezależność płaszczyzn sterowania i transportu DSL/ATM DSL/Ethernet CATV UTRAN/GPRS WLAN Neutralność dostępowa 3

4 Wizja sieci NGN w ETSI Integracja sieci mobilnych i stacjonarnych za pomocą wspólnej platformy IMS Uniwersalna wielousługowa, wieloprotokołowa sieć IP Neutralność dostępowa dostęp bezprzewodowy i przewodowy, mobilny i stacjonarny Zapewnienie QoS, bezpieczeństwa i niezawodności Zapewnienie współpracy z innymi sieciami Obsługa mobilności i nomadyczności użytkowników i urządzeń Uniwersalny dostęp do personalnego profilu usługowego stały w dowolnym miejscu za pomocą różnych terminali 4

5 Założenia architektury TISPAN NGN Podejście oparte o koncepcję podsystemów: Elastyczność umożliwiająca wprowadzanie z czasem nowych podsystemów stosownie do potrzeb i kategorii usług Wykorzystanie dorobku innych ciał normalizacyjnych Komunikacja IP realizowana przez dwa podsystemy: Network Attachment Subsystem (NASS) Resource and Admission Control Subsystem (RACS) Pierwsze podsystemy usługowe: 3GPP IMS zaadaptowany do obsługi dostępu xdsl(wspólnie z 3GPP), do usług multimedialnych i emulacji usług PSTN/ISDN Podsystem emulacji PSTN/ISDN umożliwiający wymianę sprzętu TDM przy zachowaniu tradycyjnych terminali i symulacji usług PSTN/ISDN dla terminali IP 5

6 Normalizacja NGN w ETSI TISPAN NGN-Release 1: Grudzień 2005 Definicja architektury z uwzględnieniem jej wykorzystania i adaptacji pod kątem realizacji innych podsystemów NGN-Release 2: Kwiecień 2008, Oparty na Release 1 Dodane nowe obszary zastosowań IPTV, Brama domowa, sieci korporacyjne NGN Release 3: Czerwiec obszarów prac, m.in. inteligentny dom, ITS, Współpraca z systemami nie-ims 6

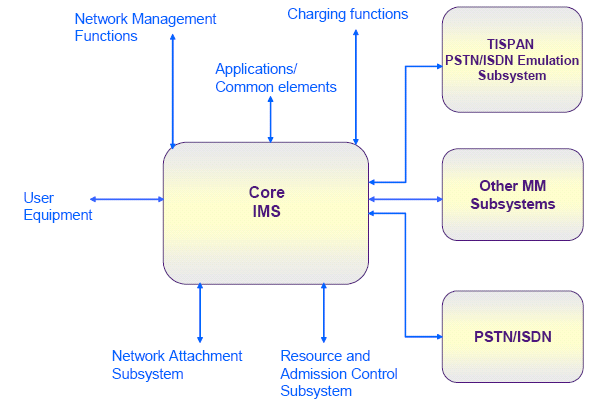

7 Środowisko IMS TISPAN 7

8 Kluczowe obszary prac w NGN Rel 1 i Rel 2 Sterowanie zasobami Zasady dołączania sieci dostępowych Common IMS Usługi dodatkowe IPTV Sieci domowe Sieci korporacyjne W miarę uruchamiania i testowania sieci NGN TISPAN przewiduje przyrost liczby poprawek w normach NGN-R1 i R2 Problem dojrzałości normalizacji 8

9 TISPAN NGN Release 3 Zakres wymagań dotyczących NGN Release 3 Konsolidacja zagadnień związanych z VoIP End-to-end QoS, bezpieczeństwo, współpraca miedzysieciowaa Ewolucja usług IPTV Łączenie funkcjonalności TV z usługami telekomunikacyjnymi Ultra szerokopasmowy dostęp do NGN Stacjonarny i bezprzewodowy Współpraca z sieciami NGN - IMS i nie-ims Harmonizacja sieci poprawienie interoperacyjności z innymi sieciami NGN (nie IMS) Współpraca z 3GPP i GSMA oraz innymi organizacjami normalizacyjnymi 9

10 R 99 R 4 R 5 R 6 R 7 R 8 Definicja UTRAN Separacja Architektura IMS Druga faza IMS Uwzględnienie Podstawowe funkcje usługowe 3G Podstawa dla wczesnych wdrożeń sieci 3G płaszczyzn sterowania i użytkownika w sieci szkieletowej Pierwsze kroki ku oparciu działania na IP Usługi multimedialne wykorzystujące IP Dostęp HSDPA Dostęp HSUPA Wiele nowych funkcji usługowych realizujących w pełni założenia sieci 3G przewodowego dost. szerokopasmowego Zachowanie ciagłości połączenia (Voice Call Continuity) Usługi multimedialne wykorzystujące IMS Common IMS 12/1999 3/2001 3/ / ? Wprowadzenie IMS Rok 2006 Szczegółowa definicja architektury Podstawowe usługi OSS, dane użytk.ngn, kontrola przeciążeń, QoS, bezpieczeństwo 12/2007 Emulacja PSTN/ISDN Usługi dostarczania treści: IPTV, strumieniowanie,.. Optymalizacja wykorzystania zasobów Konsolidacja VoIP Ewolucja usług IPTV,.. Ultra szerokopasmowy dostęp do NGN Współpraca z sieciami NGN - IMS i nie-ims R 1 R 2 R 3 10

11 Architektura TISPAN NGN - koncepcja podsystemów Applications Service Layer User profiles Core IMS Other subsystems User Equipment Network Attachment Subsystem Transport Layer Resource and Admission Control Subsystem PSTN/ISDN Emulation subsystem Other networks Transfer Functions 11

12 TISPAN a architektura sieci stacjonarnej NGN Dwa dodatkowe podsystemy: Network Attachment Subsystem (NASS) Wsparcie dla dostępu nomadycznego i zarządzaniu lokalizacjami za pomocą usług IP jak w sieciach stacjonarnych z uwzględnieniem systemów AAA Resource Admission Control Subsystem (RACS) Realizacja QoS Sterowanie bramami na granicach sieci Obsługa przejścia przez NATy zlokalizowane w sieciach u użytkowników 12

13 Charakterystyka ETSI TISPAN NGN Release 1 Wsparcie dla aplikacji SIPowych i nie SIPowych IMS dla konwersacyjnych aplikacji SIPowych Inne podsystemy dla innych rodzajów aplikacji Uniwersalność dostępowa Wsparcie dla realizacji złożonych modeli komercyjnego świadczenia usług Realizacja FMC w oparciu o IMS Wykorzystanie wyników i współpraca 3GPP, DSL Forum, MultiService Forum, OMA, ITU-T NGN FG, Parlay Podstawa - 3GPP IMS Release 6 13

14 Other IP Networks PSTN/ISDN TISPAN NGN Rel 1 : NGN na IMS Rf/Ro Network Attachment Subsystem ISC AS Dh Sh Cx HSS Cx Rf/Ro Charging Functions Ib IWF Ia If «Core IMS» Mw P-CSCF Mw S-CSCF Mi Mr Mw MRFC SLF BGCF Mg Dx I-CSCF Mi Mj MGCF Ie Mw/Mk/Mm Signaling Gateway SGF IBCF Id Ic Gq SoftSwitch Gm Mp Resource and Admission Control Subsystem Mn TDM Switches TDM Switches UE Access Gateway A-BGF MRFP Media Gateway T-MGF IP Transport (Access and Core) Inter-working with PSTN I-BGF 15

15 Różnice między NGN IMS a 3GPP IMS Sieć przewodowa vs sieć bezprzewodowa mobilna: Różny charakter ograniczeń dotyczących pasma, bezpieczeństwa, opóźnień transmisyjnych Terminale: Różne wymagania nakładane na terminale NGN (np. obsługa IPv6, dostępność UICC) Informacja lokalizacyjna Różna natura informacji brak dostępności Zarządzanie zasobami Brak obsługi jawnej sygnalizacji związanej z rezerwacją zasobów w terminalach i punktach brzegowych sieci dostępowej Wspólne zasoby użytkowane przez przez sygnalizację i media Aspekty regulacyjne Różne ograniczenia 16

16 MMTel Multimedia telephony ISDN/PSTN Simulation Services

17 Multimedia Telephony Service Multiple Simultaneous Media Streams Voice Text Video File Transfer Video/Photo/Audio Sharing Multimedia analogs of traditional PSTN supplementary services Originating Identification Presentation (OIP) Originating Identification Restriction (OIR) Terminating Identification Presentation (TIP) Terminating Identification Restriction (TIR) Malicious Communication IDentification (MCID) Anonymous Communication Rejection (ACR) Communication Diversion (CDIV) Communication Waiting (CW) Communication Hold (HOLD) Communication Barring (CB) Completion of Communications to Busy Subscriber (CCBS) Message Waiting Indication (MWI) Conference (CONF) Advice Of Charge (AOC) Explicit Communication Transfer (ECT) Reverse charging Closed User Group (CUG) Three-Party (3PTY) EIMS -2015

18 MMTel Full duplex speech Real time video (simplex, full duplex), synchronized with speech if present Text communication File transfer Video clip sharing, picture sharing, audio clip sharing Transferred files may be displayed/ replayed on receiving terminal for specified file formats. PSTN/ISDN like supplementary services EIMS -2015

19 MMTel: support of SIP signalling Usage of additional SIP mechanisms IMS Communication Service Identification (ICSI) Telephony ApplicationServer (TAS) Routing with preference to user s IMS terminals which support the IMS multimedia telephony service Automatic routing to TAS (Telephony Application Server) of the user s home network operator TAS implements supplementary services Specific charging model Mapping of additional capabilities of IMS multimedia telephony to the relating CS capabilities EIMS -2015

20 Selected MMTel supplementary services Communication Diversion services (CDIV) Message Waiting Indication (MWI) Communication Barring (CB) Communication Hold (HOLD) Explicit Communication Transfer (ECT). EIMS -2015

21 Cofiguration of supplementary services XCAP application Aktywacja, deaktywacja, konfiguracja Web site Number codes, eg. *67* - call forwarding on busy Definition of settings (XML document - simservs) ETSI TS i 3GPP TS AUID (Application Unique ID) - simservs.ngn.etsi.org EIMS -2015

22 CDIV Call Diversion EIMS -2015

23 MWI subscription EIMS -2015

24 NOTIFY (7) NOTIFY sip:[1080::8:800:200c:417a]:5059;comp=sigcomp SIP/2.0 Via: SIP/2.0/UDP mwi.home1.net;branch=z9hg4bk332b23.1 Max-Forwards: 70 Route: <sip:scscf1.home1.net;lr>, <sip:pcscf1.home1.net;lr> From: To: Call-ID: b89rjhnedlrfjflslj40a222 CSeq: 43 NOTIFY Subscription-State: active;expires= Event: message-summary Contact: <sip:mwi.home1.net> Content-Type: application/simple-message-summary Content-Length: 816 Messages-Waiting: yes Message-Account: Voice-Message: 4/1 (2/0) Video-Message: 1/1 (0/0) Fax-Message: 1/1 (0/1) To: From: Subject: call me back! Date: 19 Apr :45: Priority: urgent Message-ID: Message-Context: voice-message EIMS -2015

25 OCB outgoing call barring EIMS -2015

26 ICB incoming call barring EIMS -2015

27 HOLD (music on hold) EIMS -2015

28 EIMS ECT (blind transfer)

29 RCS (Rich Communication Suite)

30 Pakiet usług RCS-e - joyn Chat 1-1 i w grupie przesyłanie plików dowolnego typu pomiędzy użytkownikami (JPG, AVI, MP3, PDF, DOC, XLS, ZIP wzbogacenie połączenia głosowego strumieniem wideo wysokiej jakości pochodzącym z kamery jednego z telefonów, informacja w czasie rzeczywistym o dostępności poszczególnych usług po drugiej stronie komunikacja poprzez numer telefonu, bez potrzeby wymiany specjalnych identyfikatorów czy dodatkowych numerów, korzystanie z usług zaraz po kupnie telefonu (wszystkie nowe telefony będą miały wbudowaną obsługę joyn - tak jak sms). 31

31 RCS-e - joyn działanie w oparciu o numer telefonu (MSISDN) - nie ma potrzeby wymiany dodatkowych nazw użytkownika, numerów usług czy adresów mailowych wsparcie producentów telefonów - dzięki temu nie będzie istniała konieczność ściągania żadnych dodatkowych aplikacji. Samsung, HTC, LG, Sony, Nokia, Motorola, Huawei, RIM (Blackberry), ZTE. automatyczna konfiguracja i zakładanie konta Usługa dostęna od razu po włączeniu nowo zakupionego telefonu Interoperacyjność - usługi docelowo dostępne u wszystkich operatorów 32

32 Joyn - kontakty, chat i współdzielenie plików Wideo:
