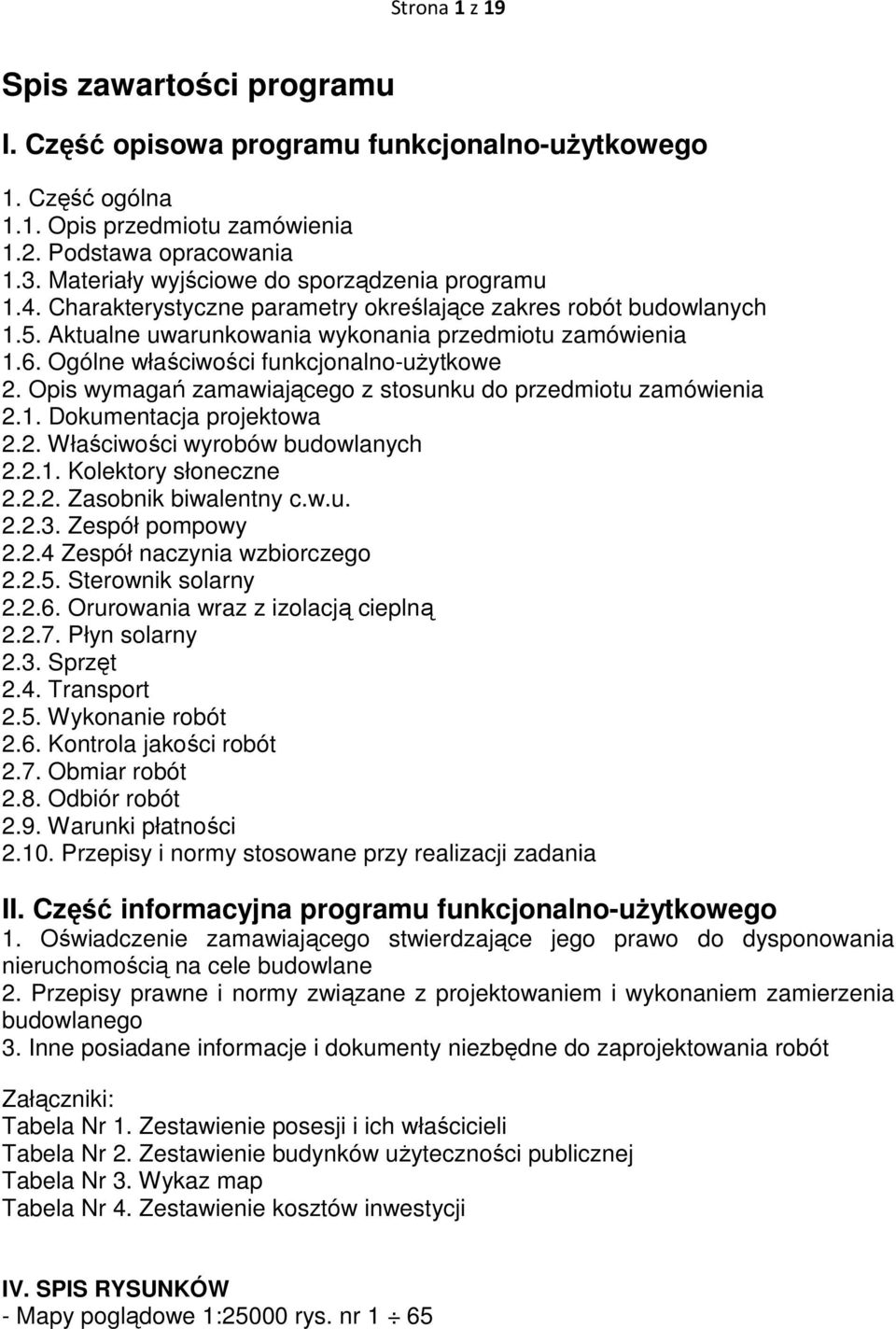

1 Strona 1 z 19 Spis zawartości programu I. Część opisowa programu funkcjonalno-uŝytkowego 1. Część ogólna 1.1. Opis przedmiotu zamówienia 1.2. Podstawa opracowania 1.3. Materiały wyjściowe do sporządzenia programu 1.4. Charakterystyczne parametry określające zakres robót budowlanych 1.5. Aktualne uwarunkowania wykonania przedmiotu zamówienia 1.6. Ogólne właściwości funkcjonalno-uŝytkowe 2. Opis wymagań zamawiającego z stosunku do przedmiotu zamówienia 2.1. Dokumentacja projektowa 2.2. Właściwości wyrobów budowlanych Kolektory słoneczne Zasobnik biwalentny c.w.u Zespół pompowy Zespół naczynia wzbiorczego Sterownik solarny Orurowania wraz z izolacją cieplną Płyn solarny 2.3. Sprzęt 2.4. Transport 2.5. Wykonanie robót 2.6. Kontrola jakości robót 2.7. Obmiar robót 2.8. Odbiór robót 2.9. Warunki płatności Przepisy i normy stosowane przy realizacji zadania II. Część informacyjna programu funkcjonalno-uŝytkowego 1. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane 2. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 3. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót Załączniki: Tabela Nr 1. Zestawienie posesji i ich właścicieli Tabela Nr 2. Zestawienie budynków uŝyteczności publicznej Tabela Nr 3. Wykaz map Tabela Nr 4. Zestawienie kosztów inwestycji IV. SPIS RYSUNKÓW - Mapy poglądowe 1:25000 rys. nr 1 65

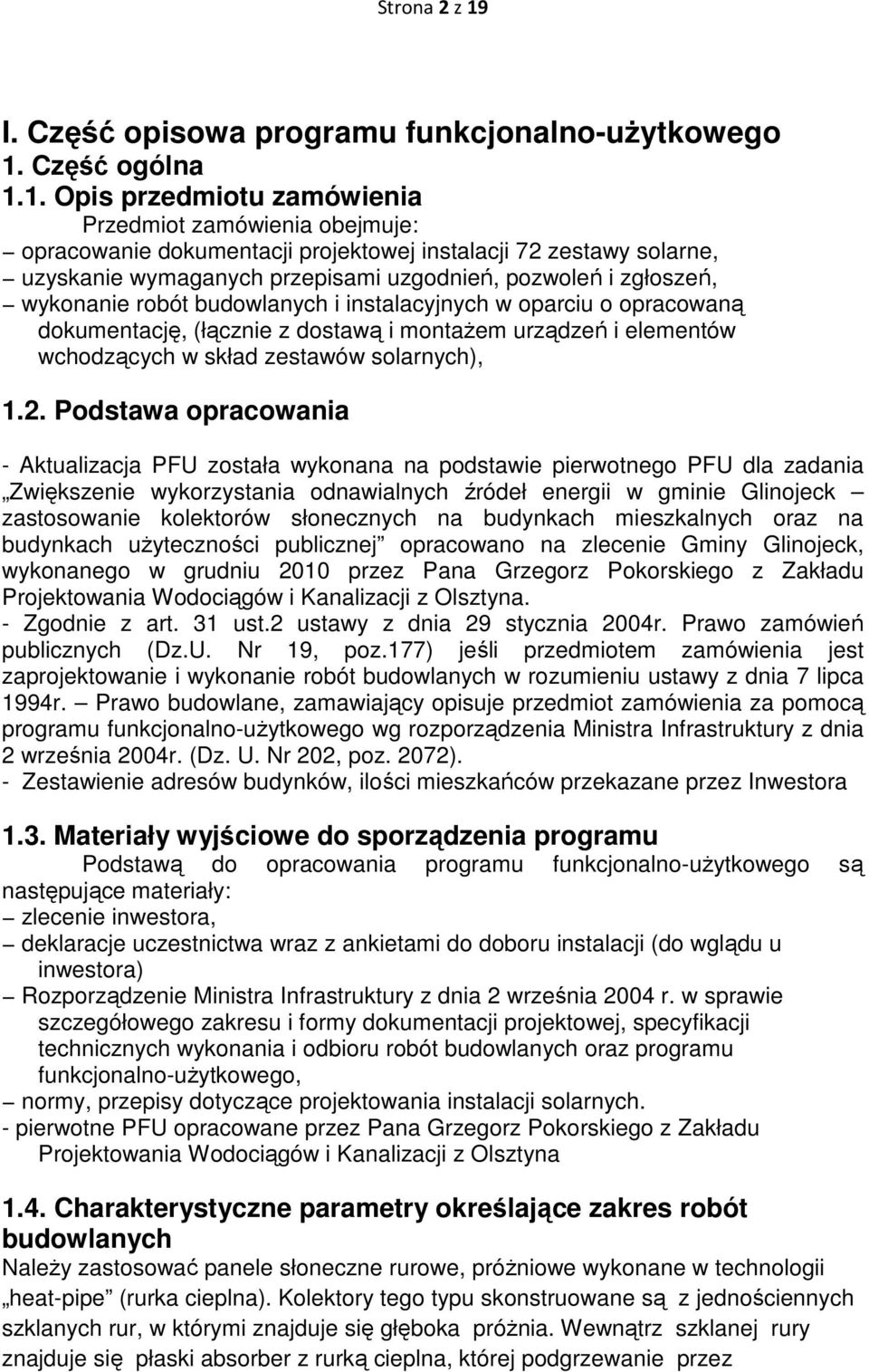

2 Strona 2 z 19 I. Część opisowa programu funkcjonalno-uŝytkowego 1. Część ogólna 1.1. Opis przedmiotu zamówienia Przedmiot zamówienia obejmuje: opracowanie dokumentacji projektowej instalacji 72 zestawy solarne, uzyskanie wymaganych przepisami uzgodnień, pozwoleń i zgłoszeń, wykonanie robót budowlanych i instalacyjnych w oparciu o opracowaną dokumentację, (łącznie z dostawą i montaŝem urządzeń i elementów wchodzących w skład zestawów solarnych), 1.2. Podstawa opracowania - Aktualizacja PFU została wykonana na podstawie pierwotnego PFU dla zadania Zwiększenie wykorzystania odnawialnych źródeł energii w gminie Glinojeck zastosowanie kolektorów słonecznych na budynkach mieszkalnych oraz na budynkach uŝyteczności publicznej opracowano na zlecenie Gminy Glinojeck, wykonanego w grudniu 2010 przez Pana Grzegorz Pokorskiego z Zakładu Projektowania Wodociągów i Kanalizacji z Olsztyna. - Zgodnie z art. 31 ust.2 ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (Dz.U. Nr 19, poz.177) jeśli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994r. Prawo budowlane, zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-uŝytkowego wg rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. (Dz. U. Nr 202, poz. 2072). - Zestawienie adresów budynków, ilości mieszkańców przekazane przez Inwestora 1.3. Materiały wyjściowe do sporządzenia programu Podstawą do opracowania programu funkcjonalno-uŝytkowego są następujące materiały: zlecenie inwestora, deklaracje uczestnictwa wraz z ankietami do doboru instalacji (do wglądu u inwestora) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego, normy, przepisy dotyczące projektowania instalacji solarnych. - pierwotne PFU opracowane przez Pana Grzegorz Pokorskiego z Zakładu Projektowania Wodociągów i Kanalizacji z Olsztyna 1.4. Charakterystyczne parametry określające zakres robót budowlanych NaleŜy zastosować panele słoneczne rurowe, próŝniowe wykonane w technologii heat-pipe (rurka cieplna). Kolektory tego typu skonstruowane są z jednościennych szklanych rur, w którymi znajduje się głęboka próŝnia. Wewnątrz szklanej rury znajduje się płaski absorber z rurką cieplna, której podgrzewanie przez

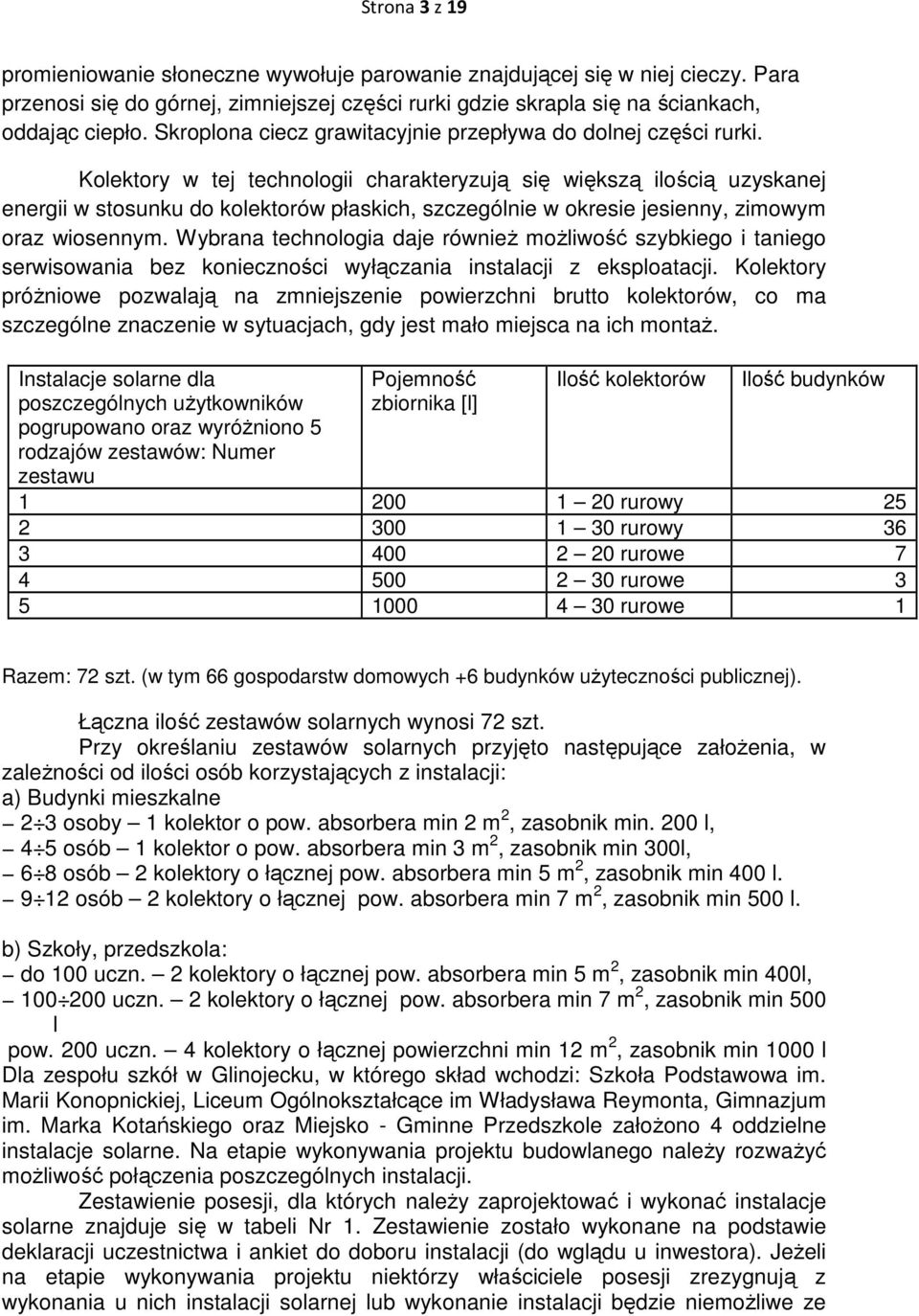

3 Strona 3 z 19 promieniowanie słoneczne wywołuje parowanie znajdującej się w niej cieczy. Para przenosi się do górnej, zimniejszej części rurki gdzie skrapla się na ściankach, oddając ciepło. Skroplona ciecz grawitacyjnie przepływa do dolnej części rurki. Kolektory w tej technologii charakteryzują się większą ilością uzyskanej energii w stosunku do kolektorów płaskich, szczególnie w okresie jesienny, zimowym oraz wiosennym. Wybrana technologia daje równieŝ moŝliwość szybkiego i taniego serwisowania bez konieczności wyłączania instalacji z eksploatacji. Kolektory próŝniowe pozwalają na zmniejszenie powierzchni brutto kolektorów, co ma szczególne znaczenie w sytuacjach, gdy jest mało miejsca na ich montaŝ. Instalacje solarne dla poszczególnych uŝytkowników pogrupowano oraz wyróŝniono 5 rodzajów zestawów: Numer zestawu Pojemność zbiornika [l] Ilość kolektorów Ilość budynków rurowy rurowy rurowe rurowe rurowe 1 Razem: 72 szt. (w tym 66 gospodarstw domowych +6 budynków uŝyteczności publicznej). Łączna ilość zestawów solarnych wynosi 72 szt. Przy określaniu zestawów solarnych przyjęto następujące załoŝenia, w zaleŝności od ilości osób korzystających z instalacji: a) Budynki mieszkalne 2 3 osoby 1 kolektor o pow. absorbera min 2 m 2, zasobnik min. 200 l, 4 5 osób 1 kolektor o pow. absorbera min 3 m 2, zasobnik min 300l, 6 8 osób 2 kolektory o łącznej pow. absorbera min 5 m 2, zasobnik min 400 l osób 2 kolektory o łącznej pow. absorbera min 7 m 2, zasobnik min 500 l. b) Szkoły, przedszkola: do 100 uczn. 2 kolektory o łącznej pow. absorbera min 5 m 2, zasobnik min 400l, uczn. 2 kolektory o łącznej pow. absorbera min 7 m 2, zasobnik min 500 l pow. 200 uczn. 4 kolektory o łącznej powierzchni min 12 m 2, zasobnik min 1000 l Dla zespołu szkół w Glinojecku, w którego skład wchodzi: Szkoła Podstawowa im. Marii Konopnickiej, Liceum Ogólnokształcące im Władysława Reymonta, Gimnazjum im. Marka Kotańskiego oraz Miejsko - Gminne Przedszkole załoŝono 4 oddzielne instalacje solarne. Na etapie wykonywania projektu budowlanego naleŝy rozwaŝyć moŝliwość połączenia poszczególnych instalacji. Zestawienie posesji, dla których naleŝy zaprojektować i wykonać instalacje solarne znajduje się w tabeli Nr 1. Zestawienie zostało wykonane na podstawie deklaracji uczestnictwa i ankiet do doboru instalacji (do wglądu u inwestora). JeŜeli na etapie wykonywania projektu niektórzy właściciele posesji zrezygnują z wykonania u nich instalacji solarnej lub wykonanie instalacji będzie niemoŝliwe ze

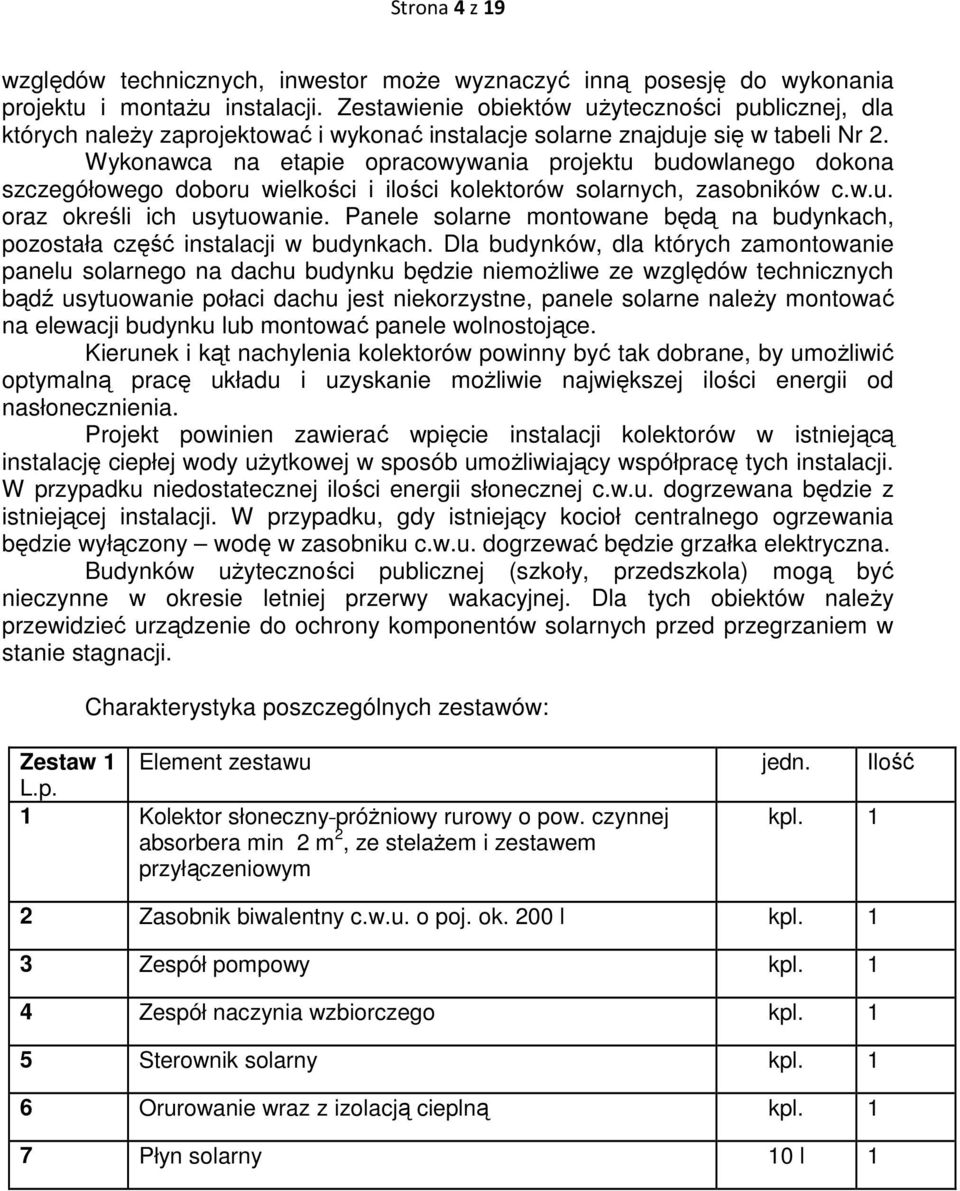

4 Strona 4 z 19 względów technicznych, inwestor moŝe wyznaczyć inną posesję do wykonania projektu i montaŝu instalacji. Zestawienie obiektów uŝyteczności publicznej, dla których naleŝy zaprojektować i wykonać instalacje solarne znajduje się w tabeli Nr 2. Wykonawca na etapie opracowywania projektu budowlanego dokona szczegółowego doboru wielkości i ilości kolektorów solarnych, zasobników c.w.u. oraz określi ich usytuowanie. Panele solarne montowane będą na budynkach, pozostała część instalacji w budynkach. Dla budynków, dla których zamontowanie panelu solarnego na dachu budynku będzie niemoŝliwe ze względów technicznych bądź usytuowanie połaci dachu jest niekorzystne, panele solarne naleŝy montować na elewacji budynku lub montować panele wolnostojące. Kierunek i kąt nachylenia kolektorów powinny być tak dobrane, by umoŝliwić optymalną pracę układu i uzyskanie moŝliwie największej ilości energii od nasłonecznienia. Projekt powinien zawierać wpięcie instalacji kolektorów w istniejącą instalację ciepłej wody uŝytkowej w sposób umoŝliwiający współpracę tych instalacji. W przypadku niedostatecznej ilości energii słonecznej c.w.u. dogrzewana będzie z istniejącej instalacji. W przypadku, gdy istniejący kocioł centralnego ogrzewania będzie wyłączony wodę w zasobniku c.w.u. dogrzewać będzie grzałka elektryczna. Budynków uŝyteczności publicznej (szkoły, przedszkola) mogą być nieczynne w okresie letniej przerwy wakacyjnej. Dla tych obiektów naleŝy przewidzieć urządzenie do ochrony komponentów solarnych przed przegrzaniem w stanie stagnacji. Charakterystyka poszczególnych zestawów: Zestaw 1 Element zestawu jedn. Ilość L.p. 1 Kolektor słoneczny próŝniowy rurowy o pow. czynnej absorbera min 2 m 2, ze stelaŝem i zestawem przyłączeniowym kpl. 1 2 Zasobnik biwalentny c.w.u. o poj. ok. 200 l kpl. 1 3 Zespół pompowy kpl. 1 4 Zespół naczynia wzbiorczego kpl. 1 5 Sterownik solarny kpl. 1 6 Orurowanie wraz z izolacją cieplną kpl. 1 7 Płyn solarny 10 l 1

5 Strona 5 z 19 Zestaw 2 Element zestawu jedn. Ilość L.p. 1 Kolektor słoneczny próŝniowy rurowy o pow. czynnej absorbera min 3 m 2, ze stelaŝem i zestawem przyłączeniowym kpl. 1 2 Zasobnik biwalentny c.w.u. o poj. ok. 300 l kpl. 1 3 Zespół pompowy kpl. 1 4 Zespół naczynia wzbiorczego kpl. 1 5 Sterownik solarny kpl. 1 6 Orurowanie wraz z izolacją cieplną kpl. 1 7 Płyn solarny 10 l 1 = Zestaw 3 Element zestawu jedn. Ilość L.p. 1 Kolektor słoneczny próŝniowy rurowy o pow. czynnej absorbera min 2 m 2, ze stelaŝem i zestawem przyłączeniowym kpl. 2 2 Zasobnik biwalentny c.w.u. o poj. ok. 200 l kpl. 1 3 Zespół pompowy kpl. 1 4 Zespół naczynia wzbiorczego kpl. 1 5 Sterownik solarny kpl. 1 6 Orurowanie wraz z izolacją cieplną kpl. 1 7 Płyn solarny 10 l 2 Zestaw 4 Element zestawu jedn. Ilość L.p. 1 Kolektor słoneczny próŝniowy rurowy o pow. kpl. 2 czynnej absorbera min 3 m 2, ze stelaŝem i zestawem przyłączeniowym 2 Zasobnik biwalentny c.w.u. o poj. min 500 l kpl. 1 3 Zespół pompowy kpl. 1 4 Zespół naczynia wzbiorczego kpl. 1 5 Sterownik solarny kpl. 1 6 Orurowanie wraz z izolacją cieplną kpl. 1 7 Płyn solarny 10 l 3

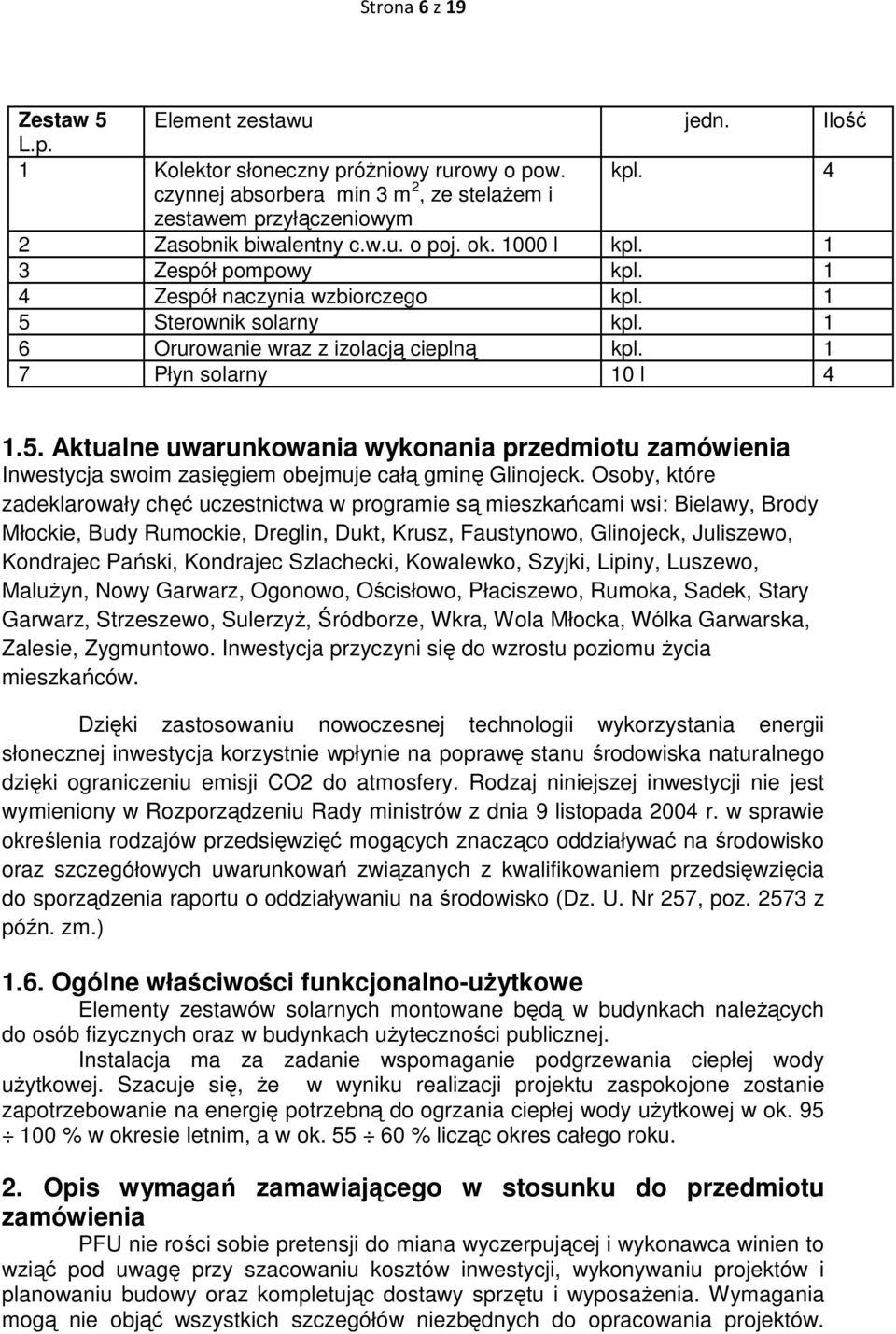

6 Strona 6 z 19 Zestaw 5 Element zestawu jedn. Ilość L.p. 1 Kolektor słoneczny próŝniowy rurowy o pow. kpl. 4 czynnej absorbera min 3 m 2, ze stelaŝem i zestawem przyłączeniowym 2 Zasobnik biwalentny c.w.u. o poj. ok l kpl. 1 3 Zespół pompowy kpl. 1 4 Zespół naczynia wzbiorczego kpl. 1 5 Sterownik solarny kpl. 1 6 Orurowanie wraz z izolacją cieplną kpl. 1 7 Płyn solarny 10 l Aktualne uwarunkowania wykonania przedmiotu zamówienia Inwestycja swoim zasięgiem obejmuje całą gminę Glinojeck. Osoby, które zadeklarowały chęć uczestnictwa w programie są mieszkańcami wsi: Bielawy, Brody Młockie, Budy Rumockie, Dreglin, Dukt, Krusz, Faustynowo, Glinojeck, Juliszewo, Kondrajec Pański, Kondrajec Szlachecki, Kowalewko, Szyjki, Lipiny, Luszewo, MaluŜyn, Nowy Garwarz, Ogonowo, Ościsłowo, Płaciszewo, Rumoka, Sadek, Stary Garwarz, Strzeszewo, SulerzyŜ, Śródborze, Wkra, Wola Młocka, Wólka Garwarska, Zalesie, Zygmuntowo. Inwestycja przyczyni się do wzrostu poziomu Ŝycia mieszkańców. Dzięki zastosowaniu nowoczesnej technologii wykorzystania energii słonecznej inwestycja korzystnie wpłynie na poprawę stanu środowiska naturalnego dzięki ograniczeniu emisji CO2 do atmosfery. Rodzaj niniejszej inwestycji nie jest wymieniony w Rozporządzeniu Rady ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. Nr 257, poz z późn. zm.) 1.6. Ogólne właściwości funkcjonalno-uŝytkowe Elementy zestawów solarnych montowane będą w budynkach naleŝących do osób fizycznych oraz w budynkach uŝyteczności publicznej. Instalacja ma za zadanie wspomaganie podgrzewania ciepłej wody uŝytkowej. Szacuje się, Ŝe w wyniku realizacji projektu zaspokojone zostanie zapotrzebowanie na energię potrzebną do ogrzania ciepłej wody uŝytkowej w ok % w okresie letnim, a w ok % licząc okres całego roku. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia PFU nie rości sobie pretensji do miana wyczerpującej i wykonawca winien to wziąć pod uwagę przy szacowaniu kosztów inwestycji, wykonywaniu projektów i planowaniu budowy oraz kompletując dostawy sprzętu i wyposaŝenia. Wymagania mogą nie objąć wszystkich szczegółów niezbędnych do opracowania projektów.

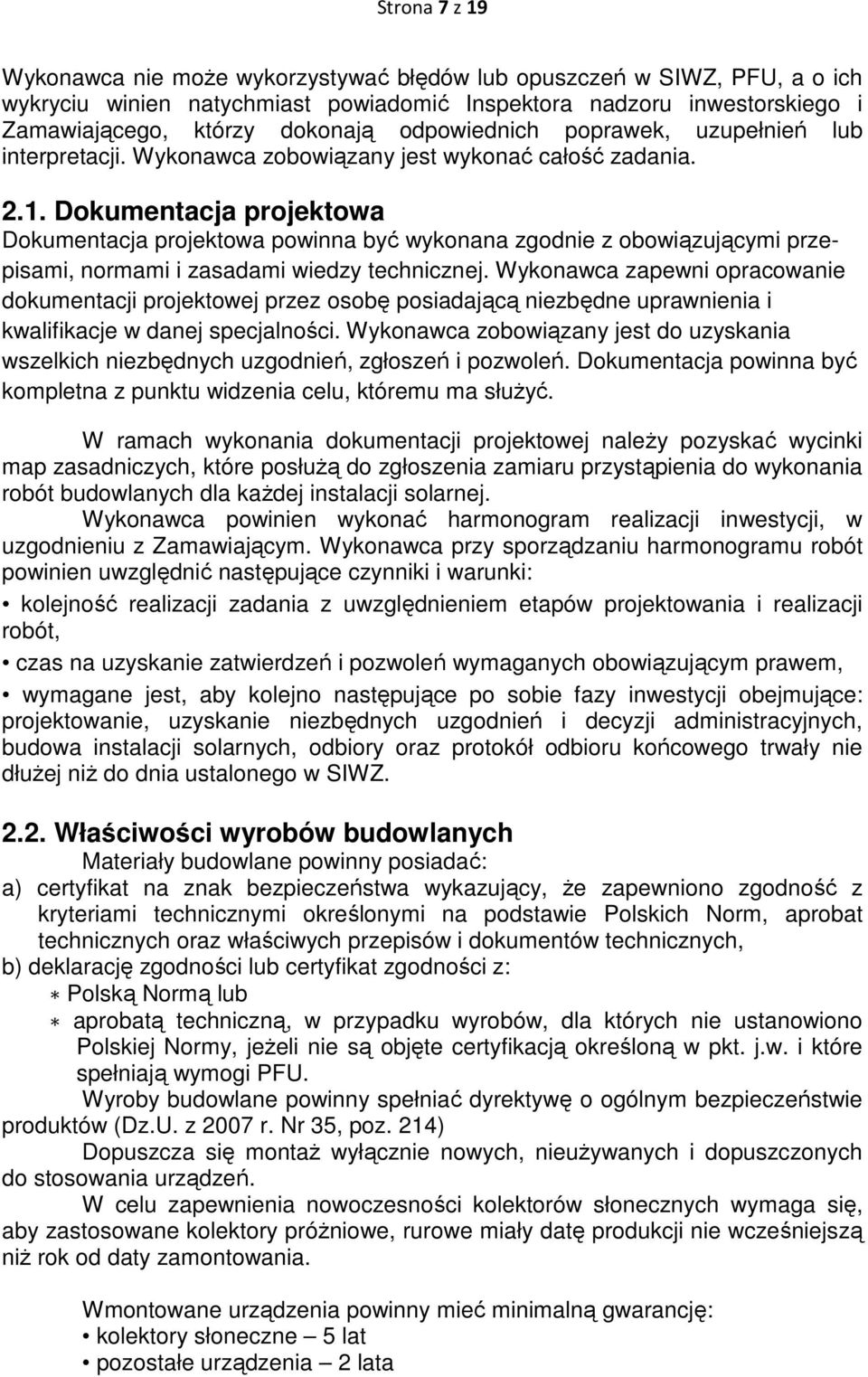

7 Strona 7 z 19 Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w SIWZ, PFU, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru inwestorskiego i Zamawiającego, którzy dokonają odpowiednich poprawek, uzupełnień lub interpretacji. Wykonawca zobowiązany jest wykonać całość zadania Dokumentacja projektowa Dokumentacja projektowa powinna być wykonana zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej. Wykonawca zapewni opracowanie dokumentacji projektowej przez osobę posiadającą niezbędne uprawnienia i kwalifikacje w danej specjalności. Wykonawca zobowiązany jest do uzyskania wszelkich niezbędnych uzgodnień, zgłoszeń i pozwoleń. Dokumentacja powinna być kompletna z punktu widzenia celu, któremu ma słuŝyć. W ramach wykonania dokumentacji projektowej naleŝy pozyskać wycinki map zasadniczych, które posłuŝą do zgłoszenia zamiaru przystąpienia do wykonania robót budowlanych dla kaŝdej instalacji solarnej. Wykonawca powinien wykonać harmonogram realizacji inwestycji, w uzgodnieniu z Zamawiającym. Wykonawca przy sporządzaniu harmonogramu robót powinien uwzględnić następujące czynniki i warunki: kolejność realizacji zadania z uwzględnieniem etapów projektowania i realizacji robót, czas na uzyskanie zatwierdzeń i pozwoleń wymaganych obowiązującym prawem, wymagane jest, aby kolejno następujące po sobie fazy inwestycji obejmujące: projektowanie, uzyskanie niezbędnych uzgodnień i decyzji administracyjnych, budowa instalacji solarnych, odbiory oraz protokół odbioru końcowego trwały nie dłuŝej niŝ do dnia ustalonego w SIWZ Właściwości wyrobów budowlanych Materiały budowlane powinny posiadać: a) certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, b) deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeŝeli nie są objęte certyfikacją określoną w pkt. j.w. i które spełniają wymogi PFU. Wyroby budowlane powinny spełniać dyrektywę o ogólnym bezpieczeństwie produktów (Dz.U. z 2007 r. Nr 35, poz. 214) Dopuszcza się montaŝ wyłącznie nowych, nieuŝywanych i dopuszczonych do stosowania urządzeń. W celu zapewnienia nowoczesności kolektorów słonecznych wymaga się, aby zastosowane kolektory próŝniowe, rurowe miały datę produkcji nie wcześniejszą niŝ rok od daty zamontowania. Wmontowane urządzenia powinny mieć minimalną gwarancję: kolektory słoneczne 5 lat pozostałe urządzenia 2 lata

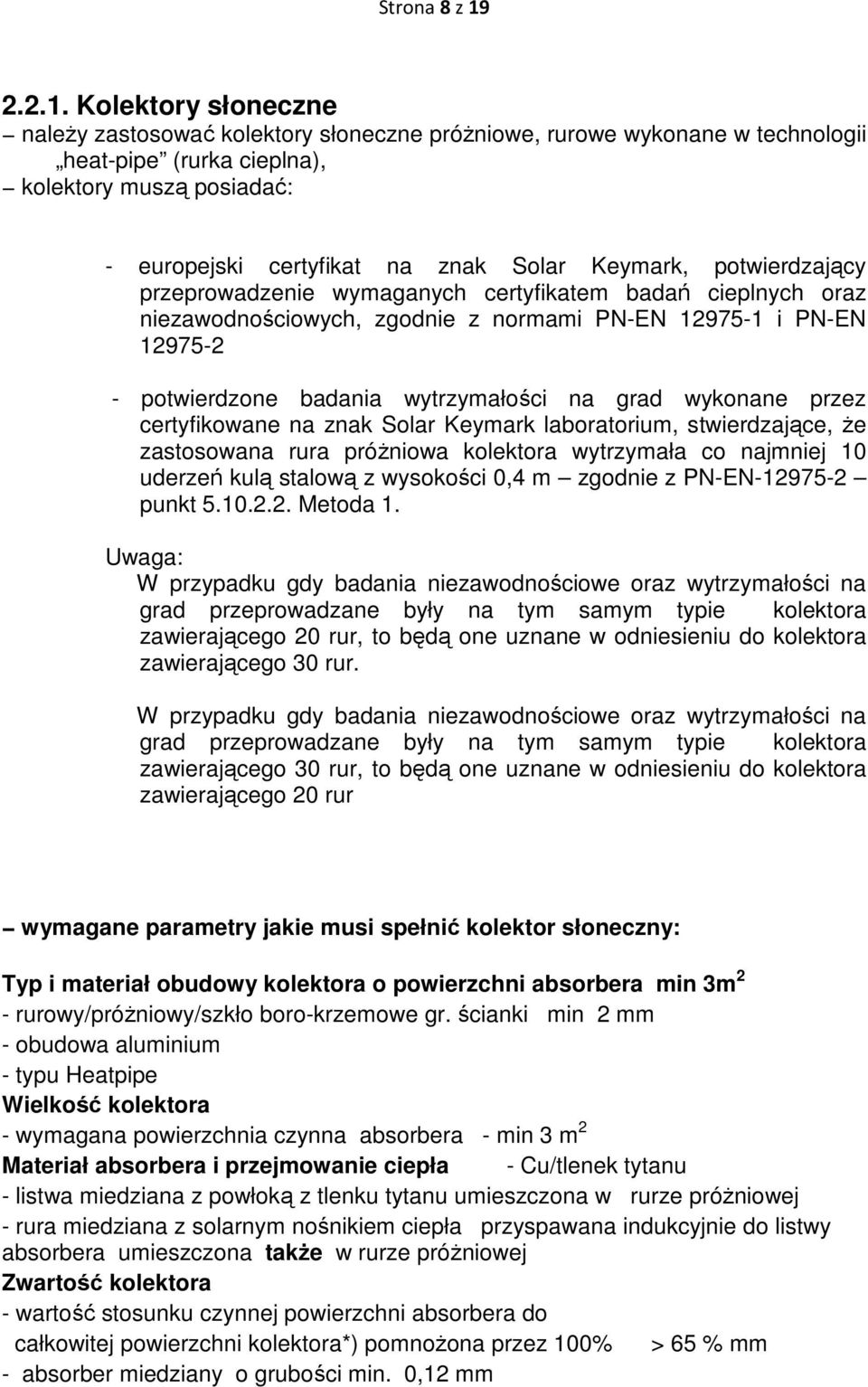

8 Strona 8 z Kolektory słoneczne naleŝy zastosować kolektory słoneczne próŝniowe, rurowe wykonane w technologii heat-pipe (rurka cieplna), kolektory muszą posiadać: - europejski certyfikat na znak Solar Keymark, potwierdzający przeprowadzenie wymaganych certyfikatem badań cieplnych oraz niezawodnościowych, zgodnie z normami PN-EN i PN-EN potwierdzone badania wytrzymałości na grad wykonane przez certyfikowane na znak Solar Keymark laboratorium, stwierdzające, Ŝe zastosowana rura próŝniowa kolektora wytrzymała co najmniej 10 uderzeń kulą stalową z wysokości 0,4 m zgodnie z PN-EN punkt Metoda 1. Uwaga: W przypadku gdy badania niezawodnościowe oraz wytrzymałości na grad przeprowadzane były na tym samym typie kolektora zawierającego 20 rur, to będą one uznane w odniesieniu do kolektora zawierającego 30 rur. W przypadku gdy badania niezawodnościowe oraz wytrzymałości na grad przeprowadzane były na tym samym typie kolektora zawierającego 30 rur, to będą one uznane w odniesieniu do kolektora zawierającego 20 rur wymagane parametry jakie musi spełnić kolektor słoneczny: Typ i materiał obudowy kolektora o powierzchni absorbera min 3m 2 - rurowy/próŝniowy/szkło boro-krzemowe gr. ścianki min 2 mm - obudowa aluminium - typu Heatpipe Wielkość kolektora - wymagana powierzchnia czynna absorbera - min 3 m 2 Materiał absorbera i przejmowanie ciepła - Cu/tlenek tytanu - listwa miedziana z powłoką z tlenku tytanu umieszczona w rurze próŝniowej - rura miedziana z solarnym nośnikiem ciepła przyspawana indukcyjnie do listwy absorbera umieszczona takŝe w rurze próŝniowej Zwartość kolektora - wartość stosunku czynnej powierzchni absorbera do całkowitej powierzchni kolektora*) pomnoŝona przez 100% > 65 % mm - absorber miedziany o grubości min. 0,12 mm

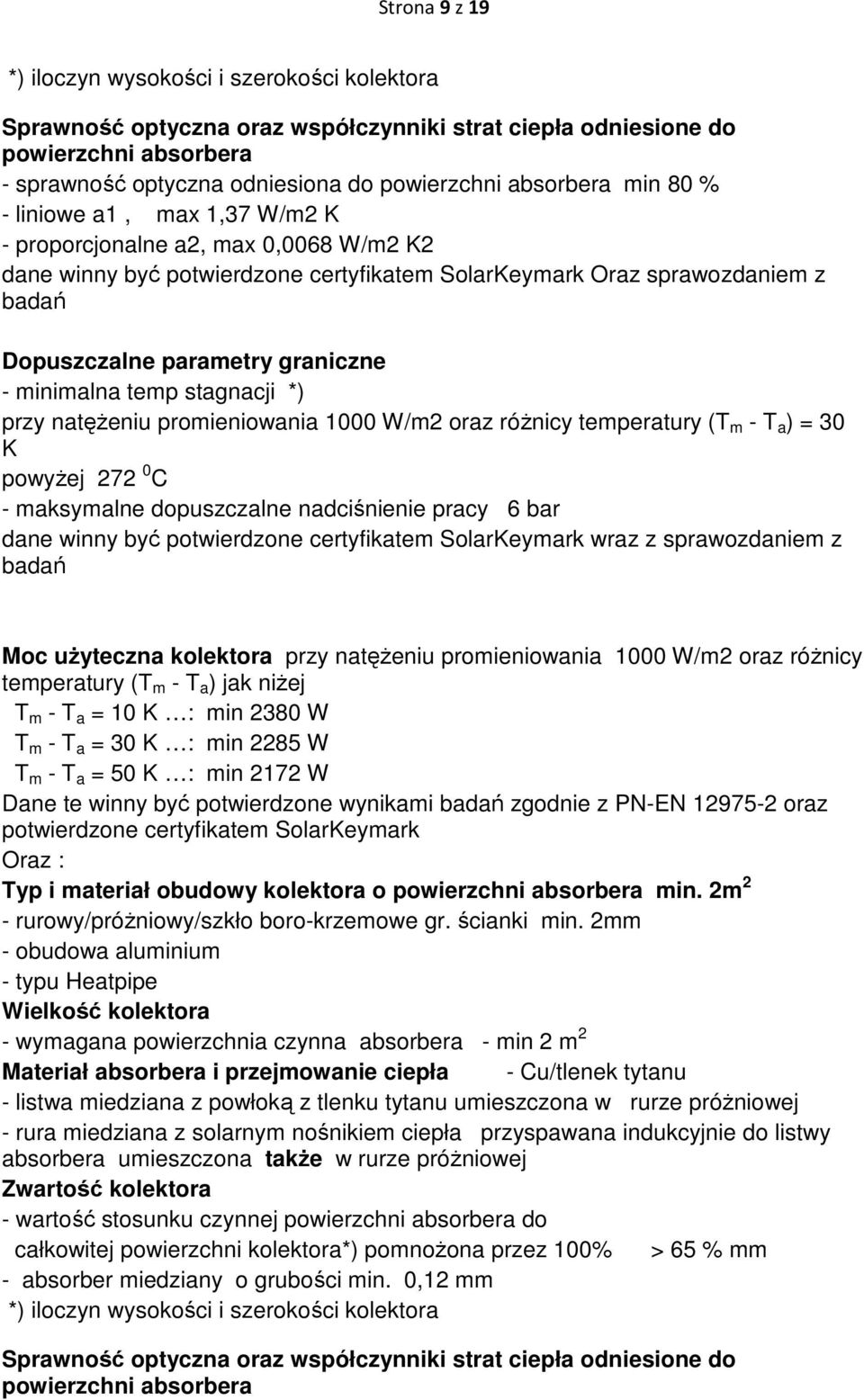

9 Strona 9 z 19 *) iloczyn wysokości i szerokości kolektora Sprawność optyczna oraz współczynniki strat ciepła odniesione do powierzchni absorbera - sprawność optyczna odniesiona do powierzchni absorbera min 80 % - liniowe a1, max 1,37 W/m2 K - proporcjonalne a2, max 0,0068 W/m2 K2 dane winny być potwierdzone certyfikatem SolarKeymark Oraz sprawozdaniem z badań Dopuszczalne parametry graniczne - minimalna temp stagnacji *) przy natęŝeniu promieniowania 1000 W/m2 oraz róŝnicy temperatury (T m - T a ) = 30 K powyŝej C - maksymalne dopuszczalne nadciśnienie pracy 6 bar dane winny być potwierdzone certyfikatem SolarKeymark wraz z sprawozdaniem z badań Moc uŝyteczna kolektora przy natęŝeniu promieniowania 1000 W/m2 oraz róŝnicy temperatury (T m - T a ) jak niŝej T m - T a = 10 K : min 2380 W T m - T a = 30 K : min 2285 W T m - T a = 50 K : min 2172 W Dane te winny być potwierdzone wynikami badań zgodnie z PN-EN oraz potwierdzone certyfikatem SolarKeymark Oraz : Typ i materiał obudowy kolektora o powierzchni absorbera min. 2m 2 - rurowy/próŝniowy/szkło boro-krzemowe gr. ścianki min. 2mm - obudowa aluminium - typu Heatpipe Wielkość kolektora - wymagana powierzchnia czynna absorbera - min 2 m 2 Materiał absorbera i przejmowanie ciepła - Cu/tlenek tytanu - listwa miedziana z powłoką z tlenku tytanu umieszczona w rurze próŝniowej - rura miedziana z solarnym nośnikiem ciepła przyspawana indukcyjnie do listwy absorbera umieszczona takŝe w rurze próŝniowej Zwartość kolektora - wartość stosunku czynnej powierzchni absorbera do całkowitej powierzchni kolektora*) pomnoŝona przez 100% > 65 % mm - absorber miedziany o grubości min. 0,12 mm *) iloczyn wysokości i szerokości kolektora Sprawność optyczna oraz współczynniki strat ciepła odniesione do powierzchni absorbera

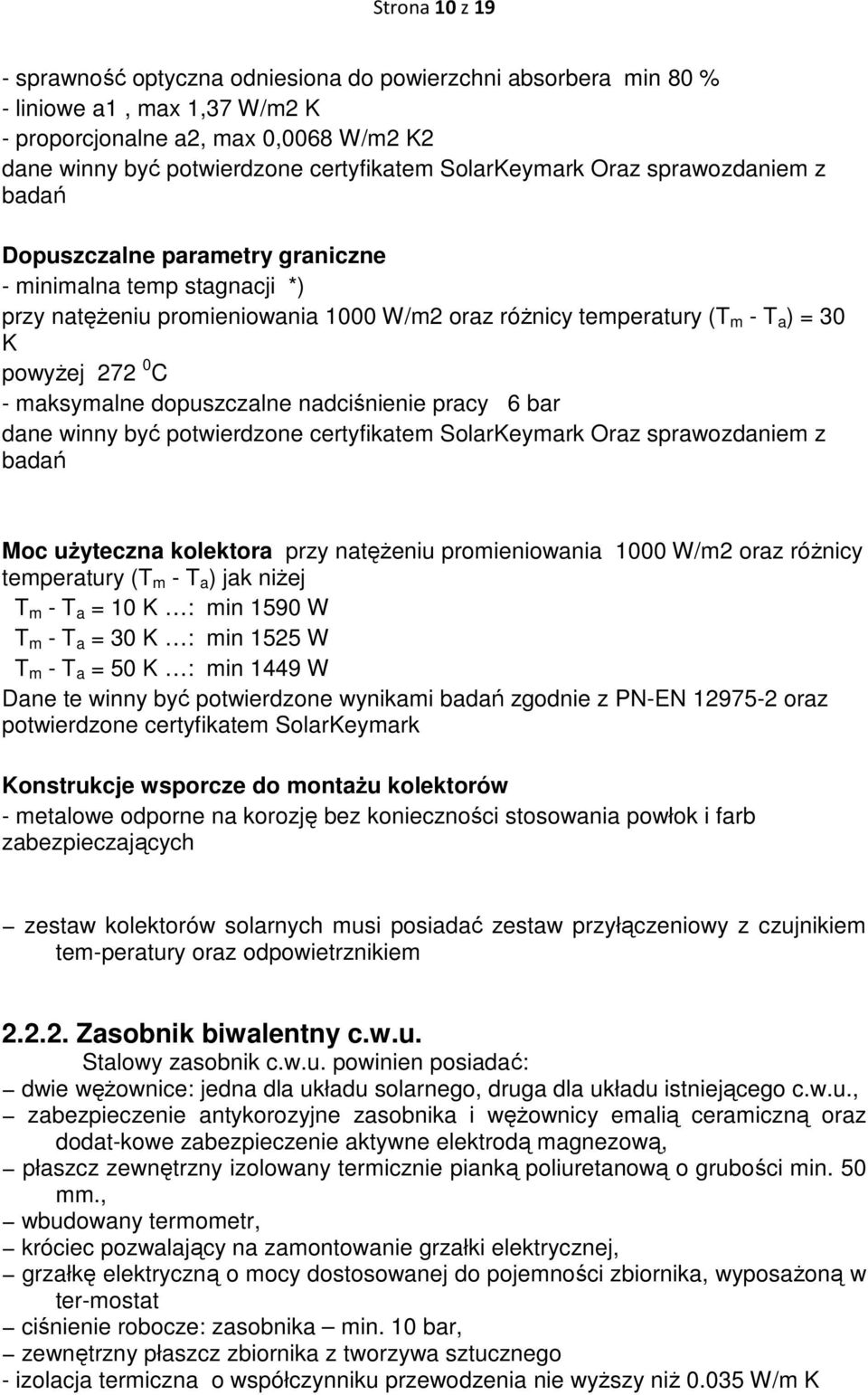

10 Strona 10 z 19 - sprawność optyczna odniesiona do powierzchni absorbera min 80 % - liniowe a1, max 1,37 W/m2 K - proporcjonalne a2, max 0,0068 W/m2 K2 dane winny być potwierdzone certyfikatem SolarKeymark Oraz sprawozdaniem z badań Dopuszczalne parametry graniczne - minimalna temp stagnacji *) przy natęŝeniu promieniowania 1000 W/m2 oraz róŝnicy temperatury (T m - T a ) = 30 K powyŝej C - maksymalne dopuszczalne nadciśnienie pracy 6 bar dane winny być potwierdzone certyfikatem SolarKeymark Oraz sprawozdaniem z badań Moc uŝyteczna kolektora przy natęŝeniu promieniowania 1000 W/m2 oraz róŝnicy temperatury (T m - T a ) jak niŝej T m - T a = 10 K : min 1590 W T m - T a = 30 K : min 1525 W T m - T a = 50 K : min 1449 W Dane te winny być potwierdzone wynikami badań zgodnie z PN-EN oraz potwierdzone certyfikatem SolarKeymark Konstrukcje wsporcze do montaŝu kolektorów - metalowe odporne na korozję bez konieczności stosowania powłok i farb zabezpieczających zestaw kolektorów solarnych musi posiadać zestaw przyłączeniowy z czujnikiem tem-peratury oraz odpowietrznikiem Zasobnik biwalentny c.w.u. Stalowy zasobnik c.w.u. powinien posiadać: dwie węŝownice: jedna dla układu solarnego, druga dla układu istniejącego c.w.u., zabezpieczenie antykorozyjne zasobnika i węŝownicy emalią ceramiczną oraz dodat-kowe zabezpieczenie aktywne elektrodą magnezową, płaszcz zewnętrzny izolowany termicznie pianką poliuretanową o grubości min. 50 mm., wbudowany termometr, króciec pozwalający na zamontowanie grzałki elektrycznej, grzałkę elektryczną o mocy dostosowanej do pojemności zbiornika, wyposaŝoną w ter-mostat ciśnienie robocze: zasobnika min. 10 bar, zewnętrzny płaszcz zbiornika z tworzywa sztucznego - izolacja termiczna o współczynniku przewodzenia nie wyŝszy niŝ W/m K

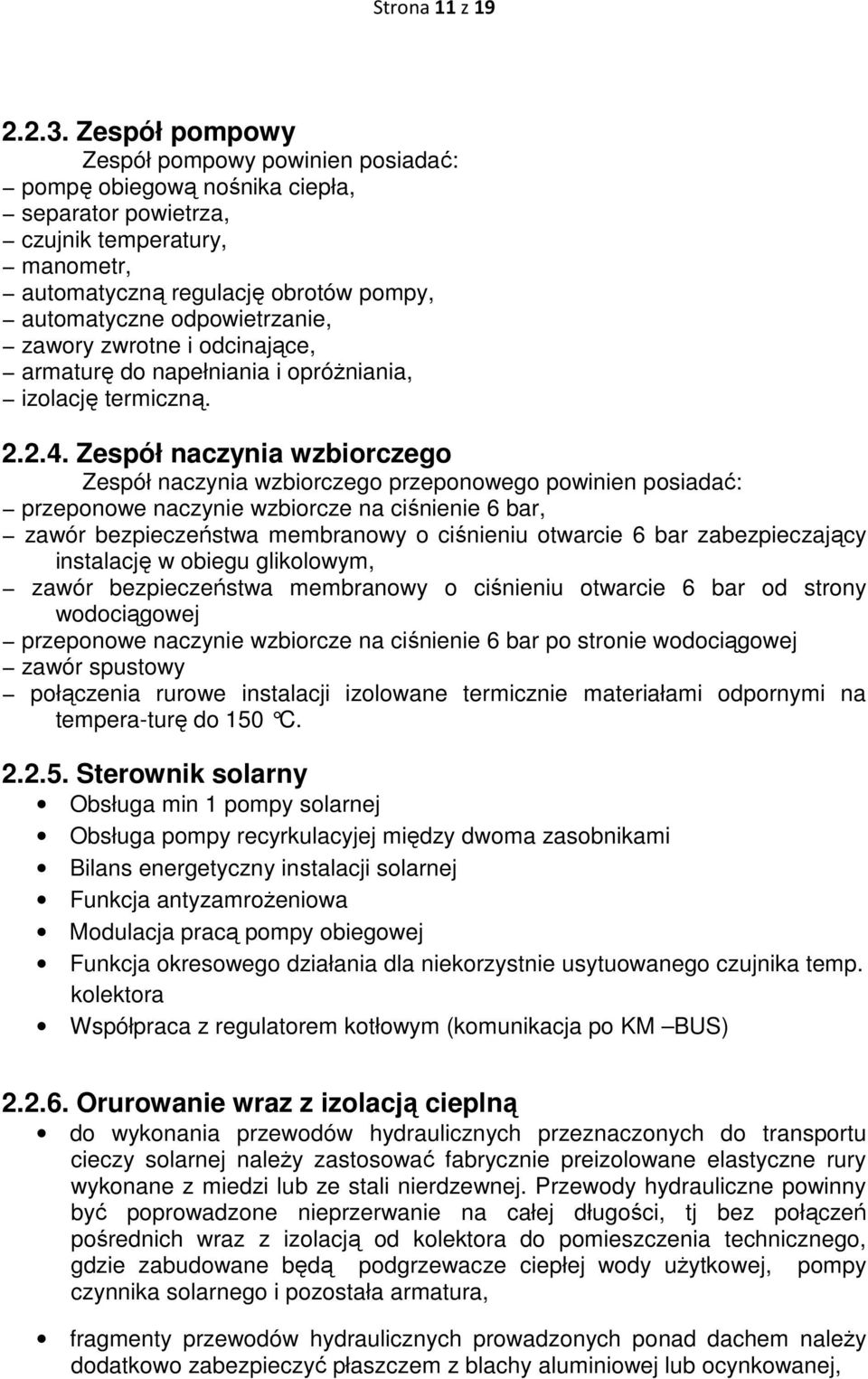

11 Strona 11 z Zespół pompowy Zespół pompowy powinien posiadać: pompę obiegową nośnika ciepła, separator powietrza, czujnik temperatury, manometr, automatyczną regulację obrotów pompy, automatyczne odpowietrzanie, zawory zwrotne i odcinające, armaturę do napełniania i opróŝniania, izolację termiczną Zespół naczynia wzbiorczego Zespół naczynia wzbiorczego przeponowego powinien posiadać: przeponowe naczynie wzbiorcze na ciśnienie 6 bar, zawór bezpieczeństwa membranowy o ciśnieniu otwarcie 6 bar zabezpieczający instalację w obiegu glikolowym, zawór bezpieczeństwa membranowy o ciśnieniu otwarcie 6 bar od strony wodociągowej przeponowe naczynie wzbiorcze na ciśnienie 6 bar po stronie wodociągowej zawór spustowy połączenia rurowe instalacji izolowane termicznie materiałami odpornymi na tempera-turę do 150 C Sterownik solarny Obsługa min 1 pompy solarnej Obsługa pompy recyrkulacyjej między dwoma zasobnikami Bilans energetyczny instalacji solarnej Funkcja antyzamroŝeniowa Modulacja pracą pompy obiegowej Funkcja okresowego działania dla niekorzystnie usytuowanego czujnika temp. kolektora Współpraca z regulatorem kotłowym (komunikacja po KM BUS) Orurowanie wraz z izolacją cieplną do wykonania przewodów hydraulicznych przeznaczonych do transportu cieczy solarnej naleŝy zastosować fabrycznie preizolowane elastyczne rury wykonane z miedzi lub ze stali nierdzewnej. Przewody hydrauliczne powinny być poprowadzone nieprzerwanie na całej długości, tj bez połączeń pośrednich wraz z izolacją od kolektora do pomieszczenia technicznego, gdzie zabudowane będą podgrzewacze ciepłej wody uŝytkowej, pompy czynnika solarnego i pozostała armatura, fragmenty przewodów hydraulicznych prowadzonych ponad dachem naleŝy dodatkowo zabezpieczyć płaszczem z blachy aluminiowej lub ocynkowanej,

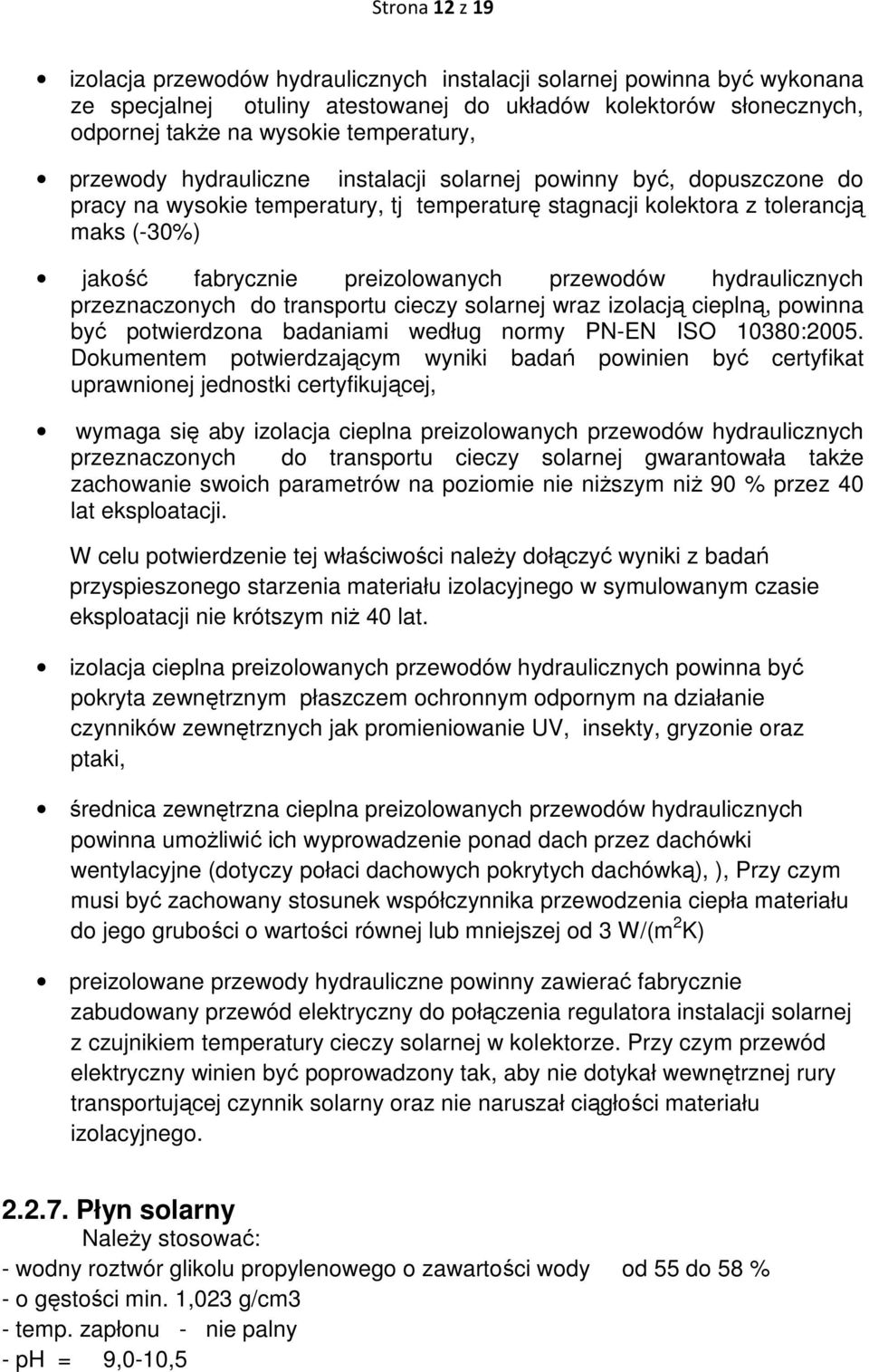

12 Strona 12 z 19 izolacja przewodów hydraulicznych instalacji solarnej powinna być wykonana ze specjalnej otuliny atestowanej do układów kolektorów słonecznych, odpornej takŝe na wysokie temperatury, przewody hydrauliczne instalacji solarnej powinny być, dopuszczone do pracy na wysokie temperatury, tj temperaturę stagnacji kolektora z tolerancją maks (-30%) jakość fabrycznie preizolowanych przewodów hydraulicznych przeznaczonych do transportu cieczy solarnej wraz izolacją cieplną, powinna być potwierdzona badaniami według normy PN-EN ISO 10380:2005. Dokumentem potwierdzającym wyniki badań powinien być certyfikat uprawnionej jednostki certyfikującej, wymaga się aby izolacja cieplna preizolowanych przewodów hydraulicznych przeznaczonych do transportu cieczy solarnej gwarantowała takŝe zachowanie swoich parametrów na poziomie nie niŝszym niŝ 90 % przez 40 lat eksploatacji. W celu potwierdzenie tej właściwości naleŝy dołączyć wyniki z badań przyspieszonego starzenia materiału izolacyjnego w symulowanym czasie eksploatacji nie krótszym niŝ 40 lat. izolacja cieplna preizolowanych przewodów hydraulicznych powinna być pokryta zewnętrznym płaszczem ochronnym odpornym na działanie czynników zewnętrznych jak promieniowanie UV, insekty, gryzonie oraz ptaki, średnica zewnętrzna cieplna preizolowanych przewodów hydraulicznych powinna umoŝliwić ich wyprowadzenie ponad dach przez dachówki wentylacyjne (dotyczy połaci dachowych pokrytych dachówką), ), Przy czym musi być zachowany stosunek współczynnika przewodzenia ciepła materiału do jego grubości o wartości równej lub mniejszej od 3 W/(m 2 K) preizolowane przewody hydrauliczne powinny zawierać fabrycznie zabudowany przewód elektryczny do połączenia regulatora instalacji solarnej z czujnikiem temperatury cieczy solarnej w kolektorze. Przy czym przewód elektryczny winien być poprowadzony tak, aby nie dotykał wewnętrznej rury transportującej czynnik solarny oraz nie naruszał ciągłości materiału izolacyjnego Płyn solarny NaleŜy stosować: - wodny roztwór glikolu propylenowego o zawartości wody od 55 do 58 % - o gęstości min. 1,023 g/cm3 - temp. zapłonu - nie palny - ph = 9,0-10,5

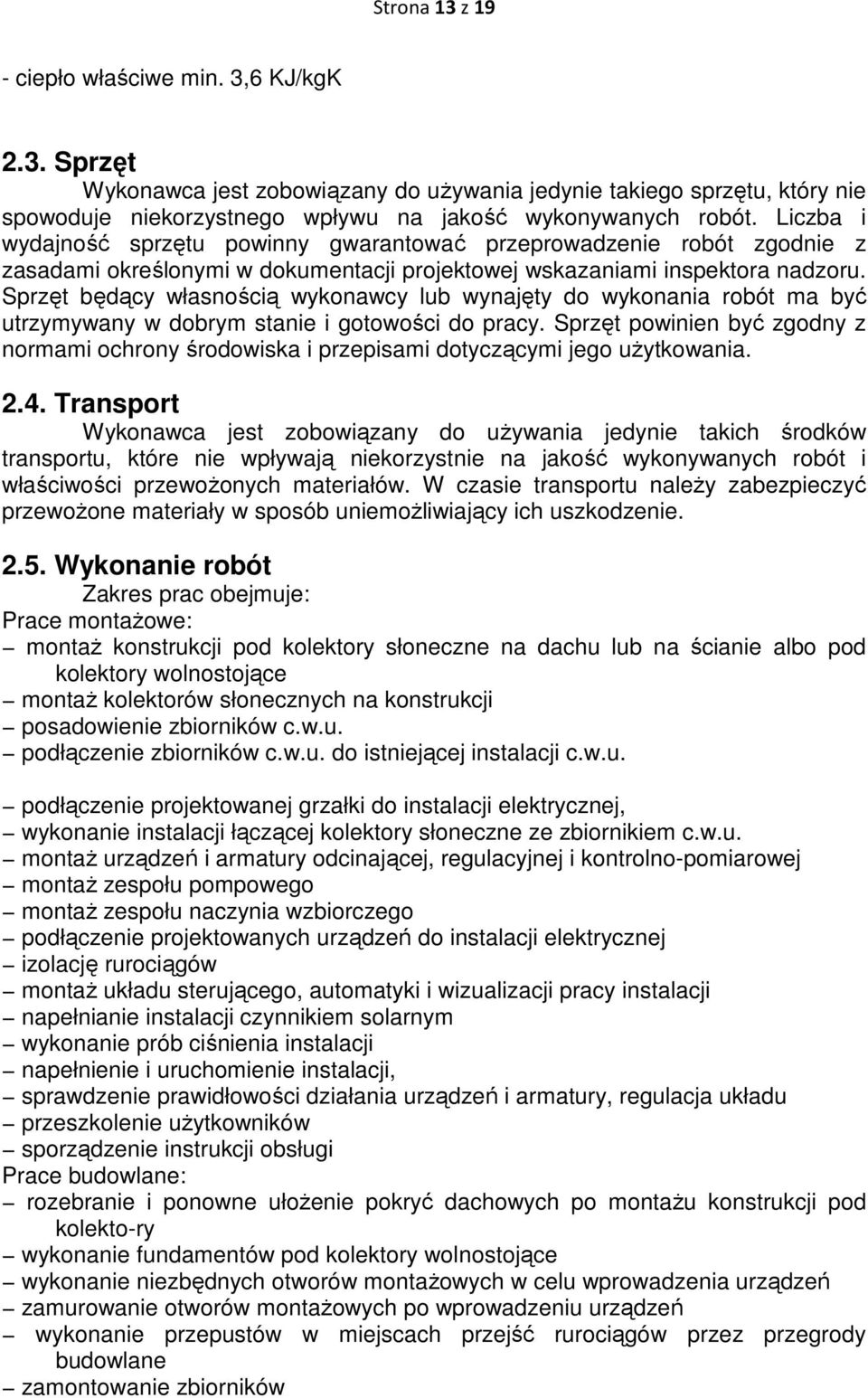

13 Strona 13 z 19 - ciepło właściwe min. 3,6 KJ/kgK 2.3. Sprzęt Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej wskazaniami inspektora nadzoru. Sprzęt będący własnością wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Sprzęt powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania Transport Wykonawca jest zobowiązany do uŝywania jedynie takich środków transportu, które nie wpływają niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. W czasie transportu naleŝy zabezpieczyć przewoŝone materiały w sposób uniemoŝliwiający ich uszkodzenie Wykonanie robót Zakres prac obejmuje: Prace montaŝowe: montaŝ konstrukcji pod kolektory słoneczne na dachu lub na ścianie albo pod kolektory wolnostojące montaŝ kolektorów słonecznych na konstrukcji posadowienie zbiorników c.w.u. podłączenie zbiorników c.w.u. do istniejącej instalacji c.w.u. podłączenie projektowanej grzałki do instalacji elektrycznej, wykonanie instalacji łączącej kolektory słoneczne ze zbiornikiem c.w.u. montaŝ urządzeń i armatury odcinającej, regulacyjnej i kontrolno-pomiarowej montaŝ zespołu pompowego montaŝ zespołu naczynia wzbiorczego podłączenie projektowanych urządzeń do instalacji elektrycznej izolację rurociągów montaŝ układu sterującego, automatyki i wizualizacji pracy instalacji napełnianie instalacji czynnikiem solarnym wykonanie prób ciśnienia instalacji napełnienie i uruchomienie instalacji, sprawdzenie prawidłowości działania urządzeń i armatury, regulacja układu przeszkolenie uŝytkowników sporządzenie instrukcji obsługi Prace budowlane: rozebranie i ponowne ułoŝenie pokryć dachowych po montaŝu konstrukcji pod kolekto-ry wykonanie fundamentów pod kolektory wolnostojące wykonanie niezbędnych otworów montaŝowych w celu wprowadzenia urządzeń zamurowanie otworów montaŝowych po wprowadzeniu urządzeń wykonanie przepustów w miejscach przejść rurociągów przez przegrody budowlane zamontowanie zbiorników

14 Strona 14 z 19 zamontowanie listw maskujących odtworzenie nawierzchni trawiastych uległych zniszczeniu w trakcie prowadzenia ro-bót, naprawa wszelkich uszkodzeń powstałych przy realizacja robót (teren i miejsce montaŝu musi być przywrócone do stanu pierwotnego) 2.6. Kontrola jakości robót Wykonawca jest odpowiedzialny za jakość materiałów i robót budowlanych oraz zapewnia odpowiedni system kontroli. W przypadku, gdy normy nie obejmują jakiegoś badania, naleŝy stosować wytyczne krajowe lub inne procedury zaakceptowane przez inwestora. Zamawiający przewiduje bieŝącą kontrolę wykonywanych robót. W celu zapewnie-nia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót zamawiający przewiduje ustanowienie osoby upowaŝnionej do kontaktów oraz inspektora nadzoru inwestorskiego. Przed przystąpieniem do pomiarów i badań Wykonawca powiadomi Inspektora o rodzaju, miejscu i terminie badań, a wyniki pomiarów i badań przedstawi na piśmie do akceptacji. Wszelkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca. Certyfikaty i deklaracje InŜynier moŝe dopuścić do uŝycia tylko te wyroby i materiały, które: c) posiadają certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, d) posiadają deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeŝeli nie są objęte certyfikacją określoną w pkt. j.w. i które spełniają wymogi PFU. W przypadku materiałów, dla których w/w dokumenty są wymagane, kaŝda partia dostarczana do robót będzie posiadać dokumenty określające w sposób jednoznaczny jej cechy. Materiały, które nie spełniają wymagań będą odrzucone. Kontroli będą podlegały w szczególności: rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalnouŝytkowym oraz warunkami umowy, stosowane gotowe wyroby instalacyjne w odniesieniu do ich zgodności z programem funkcjonalno-uŝytkowym, stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w programie funkcjonalno - uŝytkowym jakość i dokładność wykonania prac, prawidłowość funkcjonowania zamontowanych urządzeń i wyposaŝenia, prawidłowość połączeń funkcjonalnych, sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z, programem funkcjonalno uŝytkowym i umową Obmiar robót

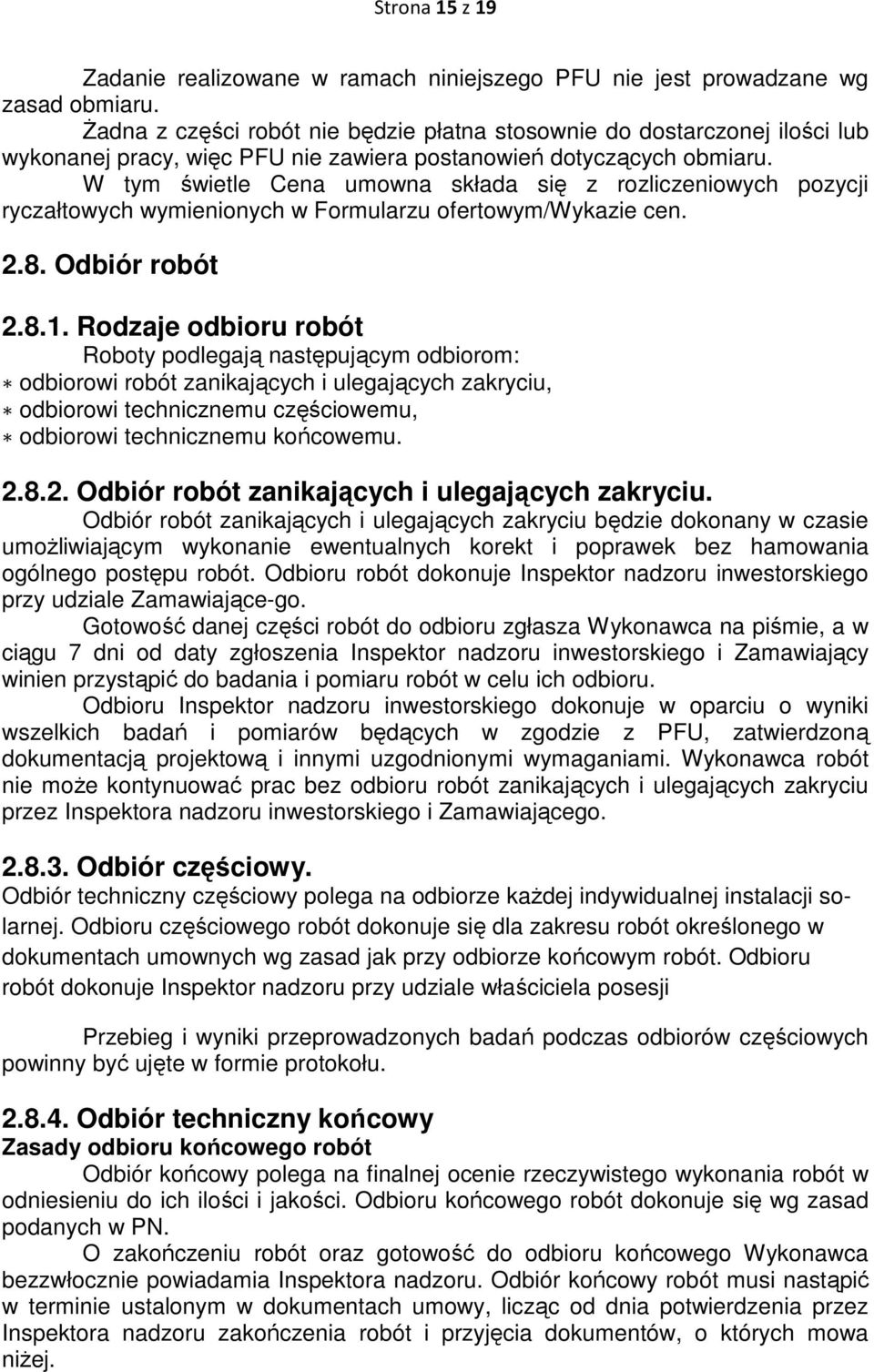

15 Strona 15 z 19 Zadanie realizowane w ramach niniejszego PFU nie jest prowadzane wg zasad obmiaru. śadna z części robót nie będzie płatna stosownie do dostarczonej ilości lub wykonanej pracy, więc PFU nie zawiera postanowień dotyczących obmiaru. W tym świetle Cena umowna składa się z rozliczeniowych pozycji ryczałtowych wymienionych w Formularzu ofertowym/wykazie cen Odbiór robót Rodzaje odbioru robót Roboty podlegają następującym odbiorom: odbiorowi robót zanikających i ulegających zakryciu, odbiorowi technicznemu częściowemu, odbiorowi technicznemu końcowemu Odbiór robót zanikających i ulegających zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor nadzoru inwestorskiego przy udziale Zamawiające-go. Gotowość danej części robót do odbioru zgłasza Wykonawca na piśmie, a w ciągu 7 dni od daty zgłoszenia Inspektor nadzoru inwestorskiego i Zamawiający winien przystąpić do badania i pomiaru robót w celu ich odbioru. Odbioru Inspektor nadzoru inwestorskiego dokonuje w oparciu o wyniki wszelkich badań i pomiarów będących w zgodzie z PFU, zatwierdzoną dokumentacją projektową i innymi uzgodnionymi wymaganiami. Wykonawca robót nie moŝe kontynuować prac bez odbioru robót zanikających i ulegających zakryciu przez Inspektora nadzoru inwestorskiego i Zamawiającego Odbiór częściowy. Odbiór techniczny częściowy polega na odbiorze kaŝdej indywidualnej instalacji solarnej. Odbioru częściowego robót dokonuje się dla zakresu robót określonego w dokumentach umownych wg zasad jak przy odbiorze końcowym robót. Odbioru robót dokonuje Inspektor nadzoru przy udziale właściciela posesji Przebieg i wyniki przeprowadzonych badań podczas odbiorów częściowych powinny być ujęte w formie protokołu Odbiór techniczny końcowy Zasady odbioru końcowego robót Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości i jakości. Odbioru końcowego robót dokonuje się wg zasad podanych w PN. O zakończeniu robót oraz gotowość do odbioru końcowego Wykonawca bezzwłocznie powiadamia Inspektora nadzoru. Odbiór końcowy robót musi nastąpić w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów, o których mowa niŝej.

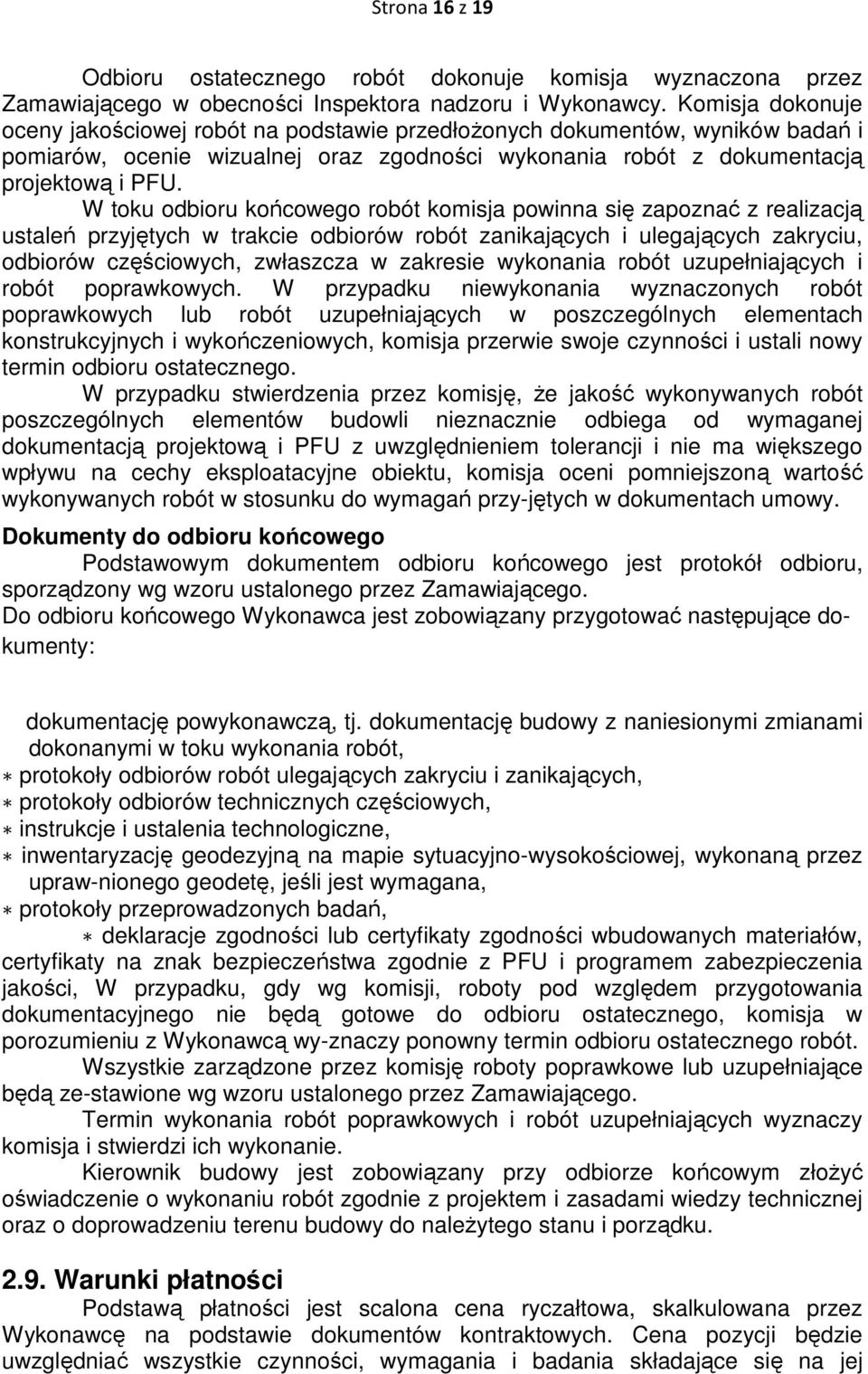

16 Strona 16 z 19 Odbioru ostatecznego robót dokonuje komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja dokonuje oceny jakościowej robót na podstawie przedłoŝonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i PFU. W toku odbioru końcowego robót komisja powinna się zapoznać z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, odbiorów częściowych, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, Ŝe jakość wykonywanych robót poszczególnych elementów budowli nieznacznie odbiega od wymaganej dokumentacją projektową i PFU z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonywanych robót w stosunku do wymagań przy-jętych w dokumentach umowy. Dokumenty do odbioru końcowego Podstawowym dokumentem odbioru końcowego jest protokół odbioru, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentację powykonawczą, tj. dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonania robót, protokoły odbiorów robót ulegających zakryciu i zanikających, protokoły odbiorów technicznych częściowych, instrukcje i ustalenia technologiczne, inwentaryzację geodezyjną na mapie sytuacyjno-wysokościowej, wykonaną przez upraw-nionego geodetę, jeśli jest wymagana, protokoły przeprowadzonych badań, deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty na znak bezpieczeństwa zgodnie z PFU i programem zabezpieczenia jakości, W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wy-znaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą ze-stawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie. Kierownik budowy jest zobowiązany przy odbiorze końcowym złoŝyć oświadczenie o wykonaniu robót zgodnie z projektem i zasadami wiedzy technicznej oraz o doprowadzeniu terenu budowy do naleŝytego stanu i porządku Warunki płatności Podstawą płatności jest scalona cena ryczałtowa, skalkulowana przez Wykonawcę na podstawie dokumentów kontraktowych. Cena pozycji będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej

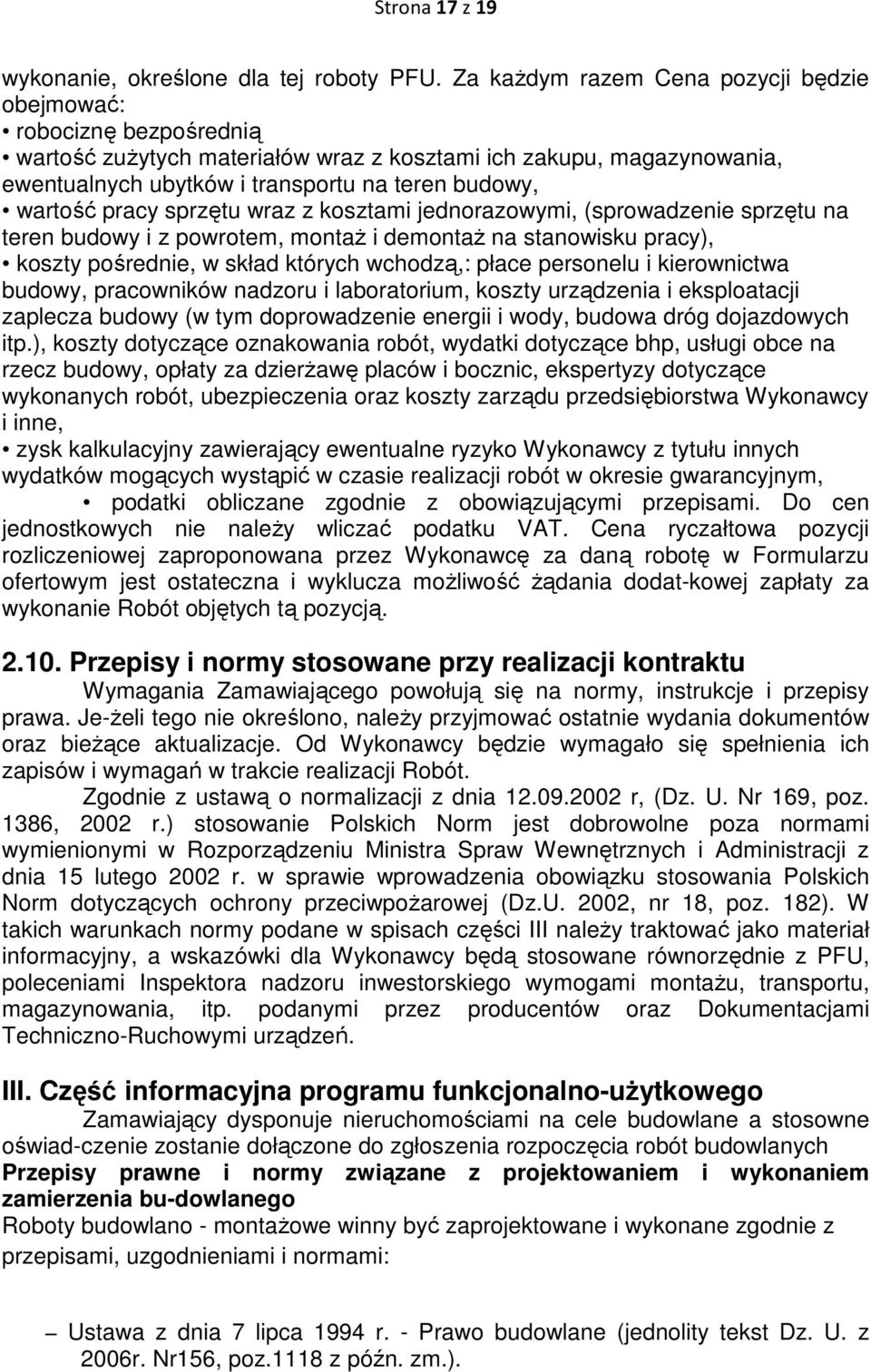

17 Strona 17 z 19 wykonanie, określone dla tej roboty PFU. Za kaŝdym razem Cena pozycji będzie obejmować: robociznę bezpośrednią wartość zuŝytych materiałów wraz z kosztami ich zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z kosztami jednorazowymi, (sprowadzenie sprzętu na teren budowy i z powrotem, montaŝ i demontaŝ na stanowisku pracy), koszty pośrednie, w skład których wchodzą,: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urządzenia i eksploatacji zaplecza budowy (w tym doprowadzenie energii i wody, budowa dróg dojazdowych itp.), koszty dotyczące oznakowania robót, wydatki dotyczące bhp, usługi obce na rzecz budowy, opłaty za dzierŝawę placów i bocznic, ekspertyzy dotyczące wykonanych robót, ubezpieczenia oraz koszty zarządu przedsiębiorstwa Wykonawcy i inne, zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji robót w okresie gwarancyjnym, podatki obliczane zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie naleŝy wliczać podatku VAT. Cena ryczałtowa pozycji rozliczeniowej zaproponowana przez Wykonawcę za daną robotę w Formularzu ofertowym jest ostateczna i wyklucza moŝliwość Ŝądania dodat-kowej zapłaty za wykonanie Robót objętych tą pozycją Przepisy i normy stosowane przy realizacji kontraktu Wymagania Zamawiającego powołują się na normy, instrukcje i przepisy prawa. Je-Ŝeli tego nie określono, naleŝy przyjmować ostatnie wydania dokumentów oraz bieŝące aktualizacje. Od Wykonawcy będzie wymagało się spełnienia ich zapisów i wymagań w trakcie realizacji Robót. Zgodnie z ustawą o normalizacji z dnia r, (Dz. U. Nr 169, poz. 1386, 2002 r.) stosowanie Polskich Norm jest dobrowolne poza normami wymienionymi w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 15 lutego 2002 r. w sprawie wprowadzenia obowiązku stosowania Polskich Norm dotyczących ochrony przeciwpoŝarowej (Dz.U. 2002, nr 18, poz. 182). W takich warunkach normy podane w spisach części III naleŝy traktować jako materiał informacyjny, a wskazówki dla Wykonawcy będą stosowane równorzędnie z PFU, poleceniami Inspektora nadzoru inwestorskiego wymogami montaŝu, transportu, magazynowania, itp. podanymi przez producentów oraz Dokumentacjami Techniczno-Ruchowymi urządzeń. III. Część informacyjna programu funkcjonalno-uŝytkowego Zamawiający dysponuje nieruchomościami na cele budowlane a stosowne oświad-czenie zostanie dołączone do zgłoszenia rozpoczęcia robót budowlanych Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia bu-dowlanego Roboty budowlano - montaŝowe winny być zaprojektowane i wykonane zgodnie z przepisami, uzgodnieniami i normami: Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (jednolity tekst Dz. U. z 2006r. Nr156, poz.1118 z późn. zm.).

18 Strona 18 z 19 Ustawa z dnia 16 kwietnia 2004 r. - o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 24 sierpnia 1991 r. - o ochronie przeciwpoŝarowej (jednolity tekst Dz.U.2002r. Nr 147, poz oraz z 2003 r. Nr 52, poz. 452). Ustawa z dnia 27 kwietnia 2001 r. - Prawo ochrony środowiska (tekst jednolity Dz.U.z 2006r. Nr 129, poz. 902 z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 r. - w sprawie syste-mów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE (Dz.U.z 2002r. Nr 209, poz.1779). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. - w sprawie bezpie-czeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 47, poz.401). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. - w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. Nr 120, poz.1126). Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. - w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wy-konania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego (Dz. U. z 2004 r. Nr 202, poz.2072). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. - w sprawie sposobów deklarowania wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz.2041). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2004 r. Nr 75, poz. 69 z późn. zm.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r.,w sprawie systemów oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych, dopuszczonych do obrotu i powszechnego stosowania w budownictwie (Dz. U. Nr 113, poz. 728). PN-EN ISO 6946:2002 Komponenty budowlane i elementy budynku Opór cieplny i współczynniki przenikania ciepła Metoda obliczania PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych (uchwała nr 7/98 PKN z r.) PN-B-03406:1994 obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600m³ (uchwała nr 29/94-O PKN z dnia r.) PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach PN-82/B Temperatury obliczeniowe zewnętrzne PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrze-wań wodnych i wodnych zamkniętych systemów ciepłowniczych PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania PN-EN Słoneczne systemy grzewcze i ich elementy Kolektory słoneczne Część 1: Wymagania ogólne PN-EN Słoneczne systemy grzewcze i ich elementy Kolektory słoneczne Część 2: Metody badań PN-EN Słoneczne systemy grzewcze i ich elementy Elementy wykonywane fabrycznie Część 2: Metody badań oraz:

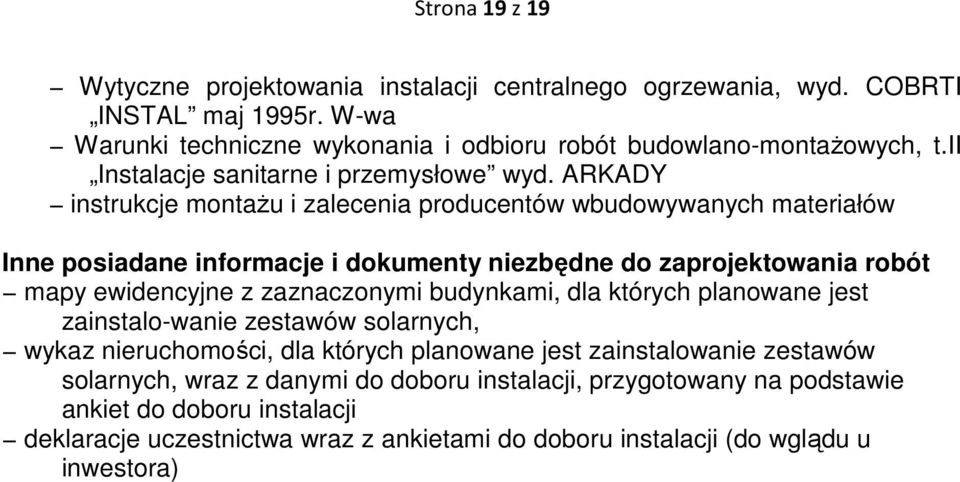

19 Strona 19 z 19 Wytyczne projektowania instalacji centralnego ogrzewania, wyd. COBRTI INSTAL maj 1995r. W-wa Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, t.ii Instalacje sanitarne i przemysłowe wyd. ARKADY instrukcje montaŝu i zalecenia producentów wbudowywanych materiałów Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót mapy ewidencyjne z zaznaczonymi budynkami, dla których planowane jest zainstalo-wanie zestawów solarnych, wykaz nieruchomości, dla których planowane jest zainstalowanie zestawów solarnych, wraz z danymi do doboru instalacji, przygotowany na podstawie ankiet do doboru instalacji deklaracje uczestnictwa wraz z ankietami do doboru instalacji (do wglądu u inwestora)
