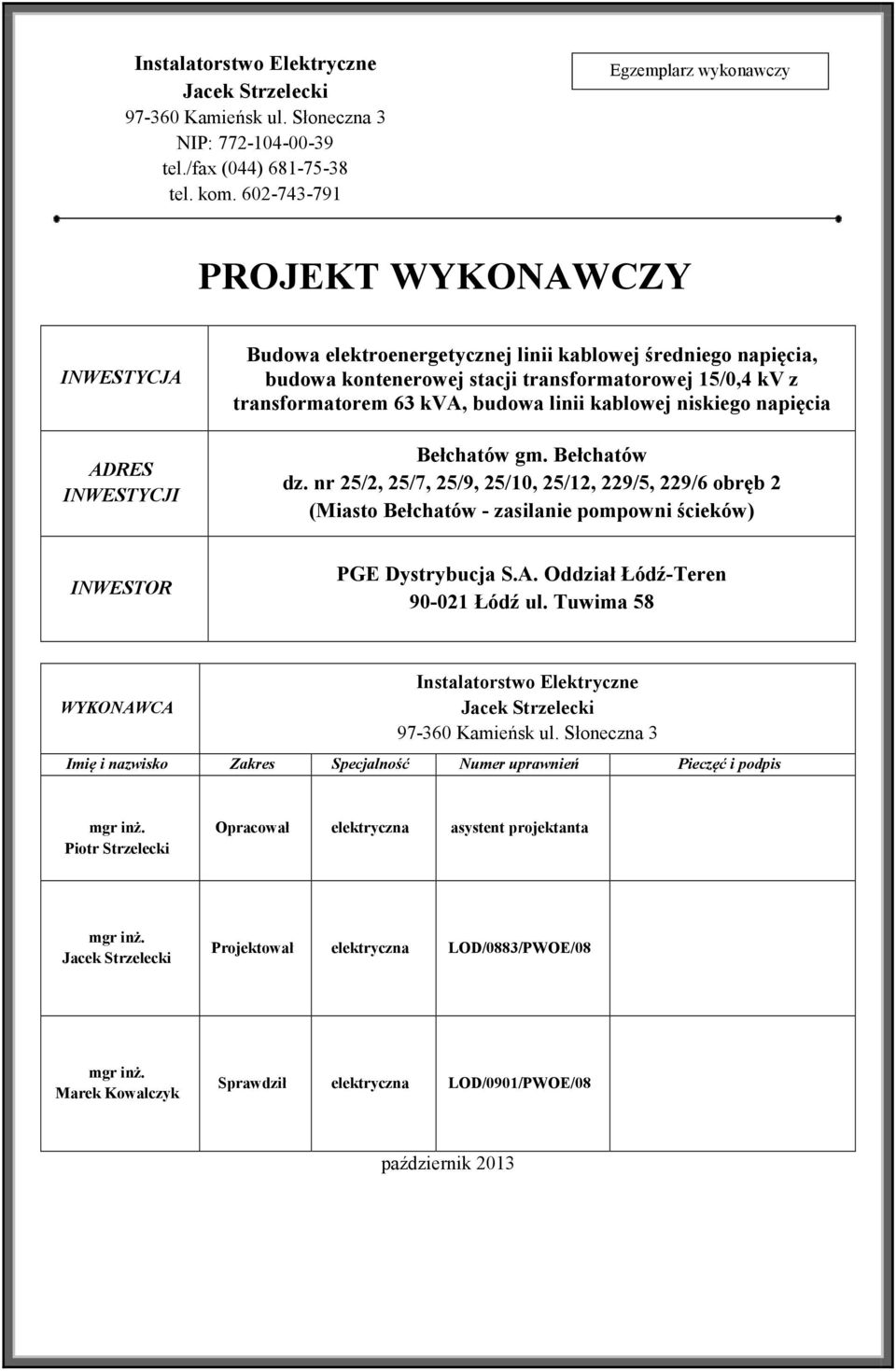

1 Instalatorstwo Elektryczne Jacek Strzelecki Kamieńsk ul. Słoneczna 3 NIP: tel./fax (044) tel. kom Egzemplarz wykonawczy PROJEKT WYKONAWCZY INWESTYCJA ADRES INWESTYCJI Budowa elektroenergetycznej linii kablowej średniego napięcia, budowa kontenerowej stacji transformatorowej 15/0,4 kv z transformatorem 63 kva, budowa linii kablowej niskiego napięcia Bełchatów gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 (Miasto Bełchatów - zasilanie pompowni ścieków) INWESTOR PGE Dystrybucja S.A. Oddział Łódź-Teren Łódź ul. Tuwima 58 WYKONAWCA Instalatorstwo Elektryczne Jacek Strzelecki Kamieńsk ul. Słoneczna 3 Imię i nazwisko Zakres Specjalność Numer uprawnień Pieczęć i podpis mgr inż. Piotr Strzelecki Opracował elektryczna asystent projektanta mgr inż. Jacek Strzelecki Projektował elektryczna LOD/0883/PWOE/08 mgr inż. Marek Kowalczyk Sprawdził elektryczna LOD/0901/PWOE/08 październik 2013

2 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Zawartość opracowania 1. Strona tytułowa Zawartość opracowania Oświadczenie Uprawnienia Projekt zagospodarowania terenu Warunki przyłączenia Uzgodnienie PGE Dystrybucja Uzgodnienie ZUDP Informacja BIOZ Wykaz właścicieli działek Wypisy z rejestru gruntów Opis techniczny Obliczenia elektryczne Zestawienie materiałów Opis techniczny telemechaniki Rys nr 1 - projekt zagospodarowania terenu Rys nr 2 - schemat zasilania Rys nr 3 - schemat układu pomiarowego Rys nr 4 - widok złącza kablowo - pomiarowego Rys nr 5 - widok słupa odporowego Rys nr 6 - widok z góry stacji Rys nr 7 - widok elewacji stacji Rys nr 8 - widok elewacji stacji Rys nr 9 - przekrój pionowy A-A stacji Rys nr 10 - rozmieszczenie otworów technologicznych Rys nr 11 - fundament stacji Rys nr 12 - posadowienie stacji Rys nr 13 - posadowienie stacji Rys nr 14 - widok rozdzielnic Rys nr 15 - instalacja uziemiająca stacji - 68

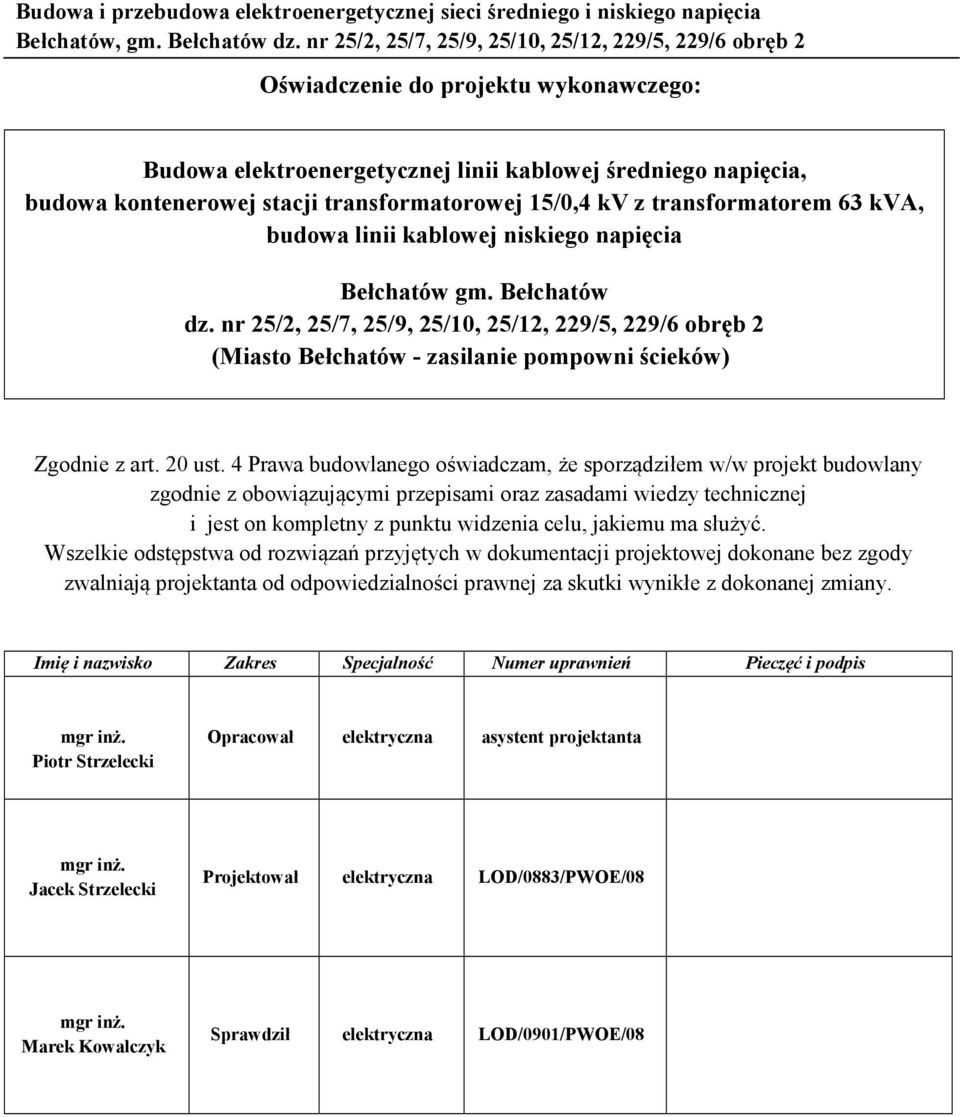

3 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Oświadczenie do projektu wykonawczego: Budowa elektroenergetycznej linii kablowej średniego napięcia, budowa kontenerowej stacji transformatorowej 15/0,4 kv z transformatorem 63 kva, budowa linii kablowej niskiego napięcia Bełchatów gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 (Miasto Bełchatów - zasilanie pompowni ścieków) Zgodnie z art. 20 ust. 4 Prawa budowlanego oświadczam, że sporządziłem w/w projekt budowlany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest on kompletny z punktu widzenia celu, jakiemu ma służyć. Wszelkie odstępstwa od rozwiązań przyjętych w dokumentacji projektowej dokonane bez zgody zwalniają projektanta od odpowiedzialności prawnej za skutki wynikłe z dokonanej zmiany. Imię i nazwisko Zakres Specjalność Numer uprawnień Pieczęć i podpis mgr inż. Piotr Strzelecki Opracował elektryczna asystent projektanta mgr inż. Jacek Strzelecki Projektował elektryczna LOD/0883/PWOE/08 mgr inż. Marek Kowalczyk Sprawdził elektryczna LOD/0901/PWOE/08

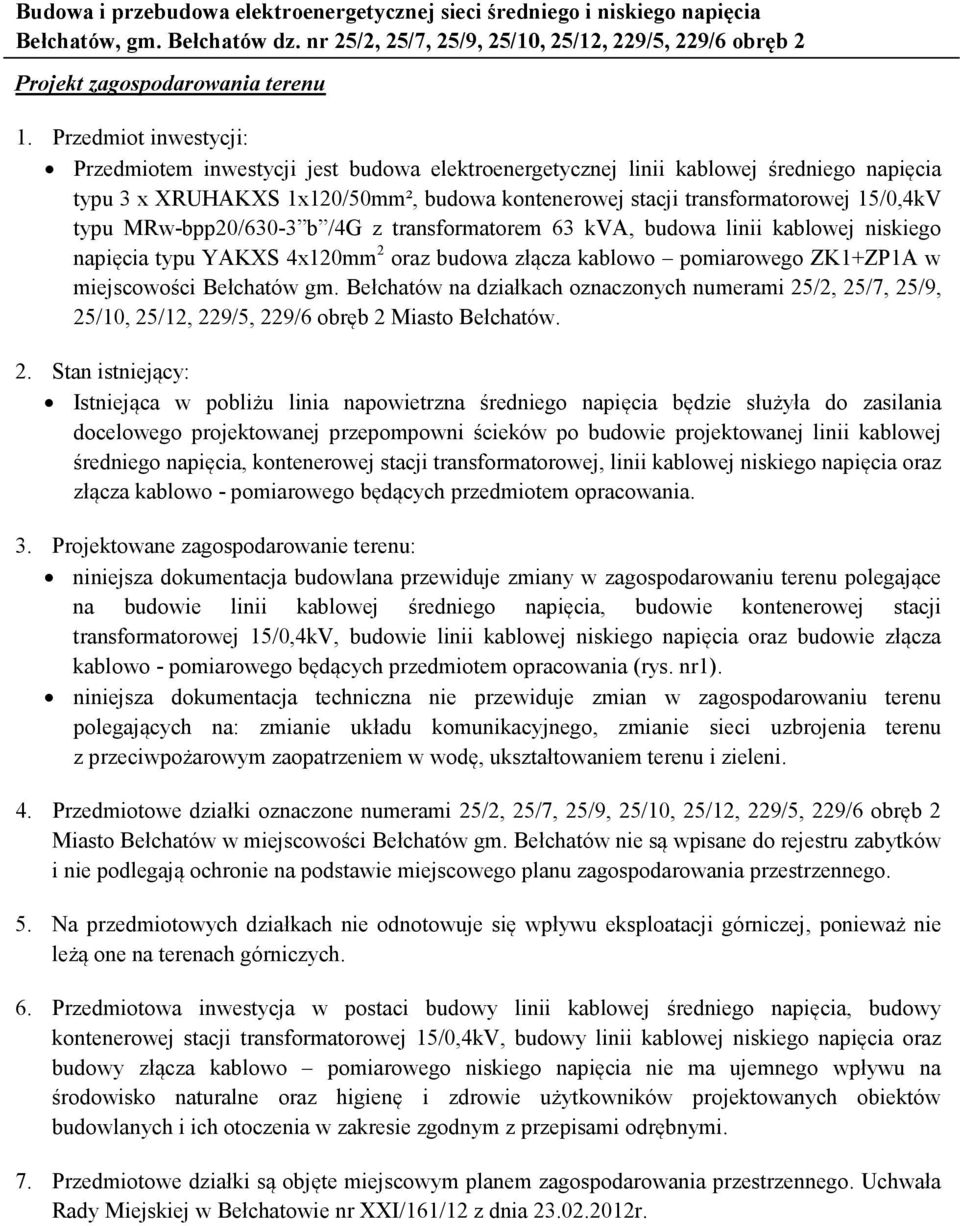

4 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Projekt zagospodarowania terenu 1. Przedmiot inwestycji: Przedmiotem inwestycji jest budowa elektroenergetycznej linii kablowej średniego napięcia typu 3 x XRUHAKXS 1x120/50mm², budowa kontenerowej stacji transformatorowej 15/0,4kV typu MRw-bpp20/630-3 b /4G z transformatorem 63 kva, budowa linii kablowej niskiego napięcia typu YAKXS 4x120mm 2 oraz budowa złącza kablowo pomiarowego ZK1+ZP1A w miejscowości Bełchatów gm. Bełchatów na działkach oznaczonych numerami 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Miasto Bełchatów. 2. Stan istniejący: Istniejąca w pobliżu linia napowietrzna średniego napięcia będzie służyła do zasilania docelowego projektowanej przepompowni ścieków po budowie projektowanej linii kablowej średniego napięcia, kontenerowej stacji transformatorowej, linii kablowej niskiego napięcia oraz złącza kablowo - pomiarowego będących przedmiotem opracowania. 3. Projektowane zagospodarowanie terenu: niniejsza dokumentacja budowlana przewiduje zmiany w zagospodarowaniu terenu polegające na budowie linii kablowej średniego napięcia, budowie kontenerowej stacji transformatorowej 15/0,4kV, budowie linii kablowej niskiego napięcia oraz budowie złącza kablowo - pomiarowego będących przedmiotem opracowania (rys. nr1). niniejsza dokumentacja techniczna nie przewiduje zmian w zagospodarowaniu terenu polegających na: zmianie układu komunikacyjnego, zmianie sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem w wodę, ukształtowaniem terenu i zieleni. 4. Przedmiotowe działki oznaczone numerami 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Miasto Bełchatów w miejscowości Bełchatów gm. Bełchatów nie są wpisane do rejestru zabytków i nie podlegają ochronie na podstawie miejscowego planu zagospodarowania przestrzennego. 5. Na przedmiotowych działkach nie odnotowuje się wpływu eksploatacji górniczej, ponieważ nie leżą one na terenach górniczych. 6. Przedmiotowa inwestycja w postaci budowy linii kablowej średniego napięcia, budowy kontenerowej stacji transformatorowej 15/0,4kV, budowy linii kablowej niskiego napięcia oraz budowy złącza kablowo pomiarowego niskiego napięcia nie ma ujemnego wpływu na środowisko naturalne oraz higienę i zdrowie użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi. 7. Przedmiotowe działki są objęte miejscowym planem zagospodarowania przestrzennego. Uchwała Rady Miejskiej w Bełchatowie nr XXI/161/12 z dnia r.

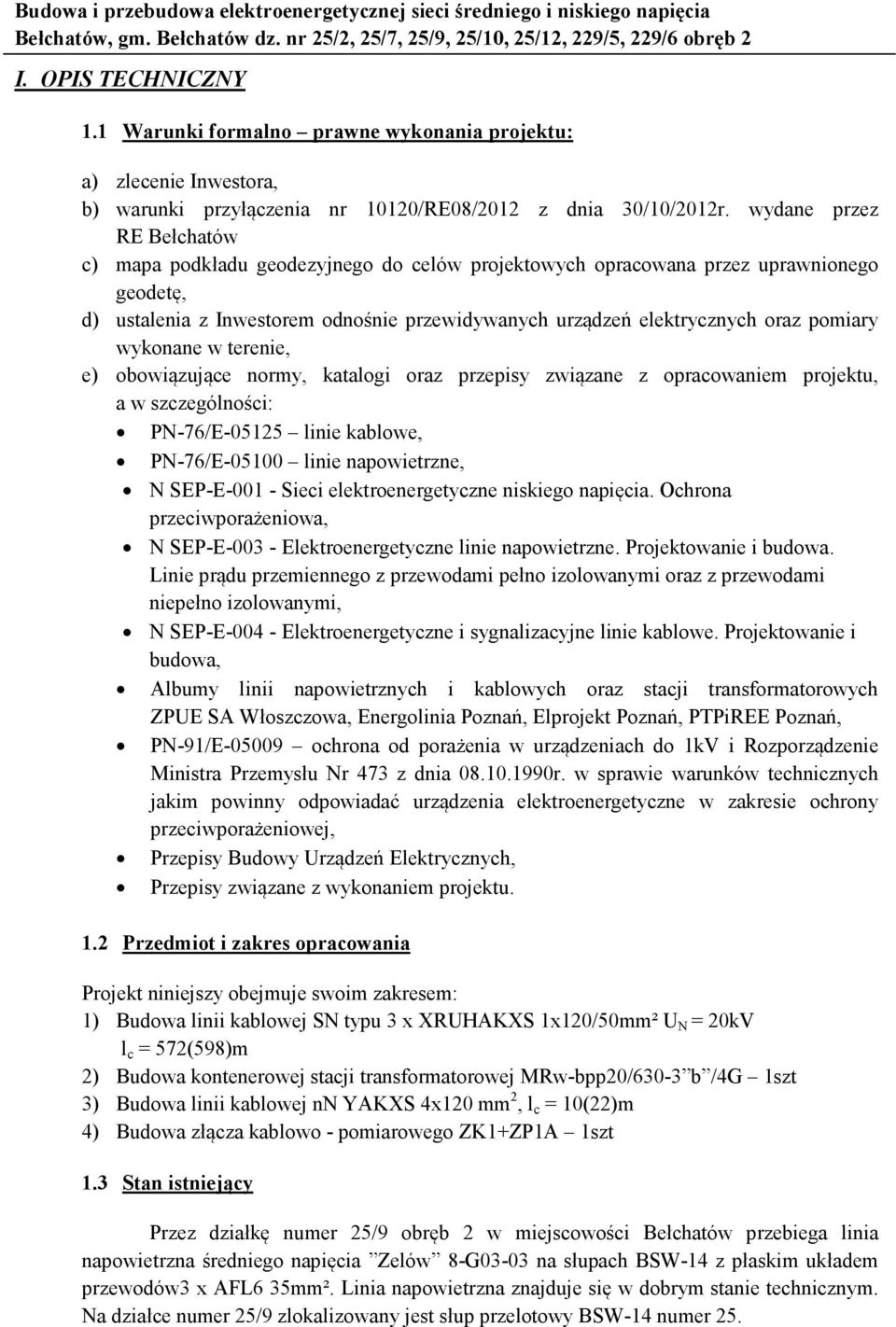

5 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 I. OPIS TECHNICZNY 1.1 Warunki formalno prawne wykonania projektu: a) zlecenie Inwestora, b) warunki przyłączenia nr 10120/RE08/2012 z dnia 30/10/2012r. wydane przez RE Bełchatów c) mapa podkładu geodezyjnego do celów projektowych opracowana przez uprawnionego geodetę, d) ustalenia z Inwestorem odnośnie przewidywanych urządzeń elektrycznych oraz pomiary wykonane w terenie, e) obowiązujące normy, katalogi oraz przepisy związane z opracowaniem projektu, a w szczególności: PN-76/E linie kablowe, PN-76/E linie napowietrzne, N SEP-E Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa, N SEP-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełno izolowanymi oraz z przewodami niepełno izolowanymi, N SEP-E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa, Albumy linii napowietrznych i kablowych oraz stacji transformatorowych ZPUE SA Włoszczowa, Energolinia Poznań, Elprojekt Poznań, PTPiREE Poznań, PN-91/E ochrona od porażenia w urządzeniach do 1kV i Rozporządzenie Ministra Przemysłu Nr 473 z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej, Przepisy Budowy Urządzeń Elektrycznych, Przepisy związane z wykonaniem projektu. 1.2 Przedmiot i zakres opracowania Projekt niniejszy obejmuje swoim zakresem: 1) Budowa linii kablowej SN typu 3 x XRUHAKXS 1x120/50mm² U N = 20kV l c = 572(598)m 2) Budowa kontenerowej stacji transformatorowej MRw-bpp20/630-3 b /4G 1szt 3) Budowa linii kablowej nn YAKXS 4x120 mm 2, l c = 10(22)m 4) Budowa złącza kablowo - pomiarowego ZK1+ZP1A 1szt 1.3 Stan istniejący Przez działkę numer 25/9 obręb 2 w miejscowości Bełchatów przebiega linia napowietrzna średniego napięcia Zelów 8-G03-03 na słupach BSW-14 z płaskim układem przewodów3 x AFL6 35mm². Linia napowietrzna znajduje się w dobrym stanie technicznym. Na działce numer 25/9 zlokalizowany jest słup przelotowy BSW-14 numer 25.

6 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb Stan projektowany Na istniejącym słupie odporowym numer 25 linii średniego napięcia Zelów 8-G należy zainstalować rozłącznik z uziemnikiem i ogranicznikiem przepięć typu RUN III-24/4o-W-K (napęd ręczny, ograniczniki przepięć SBK-21/10kA). Słup i konstrukcje metalowe należy uziemić R 8,66Ω. Numer eksploatacyjny rozłącznika 8-R Od istniejącego słupa średniego napięcia do projektowanej kontenerowej stacji transformatorowej projektuje się linię kablową typu 3 x XRUHAKXS 1x120/50mm 2 U N = 20kV. Oba końce linii kablowej zakończyć głowicami zimnokurczliwymi QTII: na słupie linii SN typu 93-EB-63-2 oraz w stacji transformatorowej typu 93-EE935-4/120 (schemat ideowy rys. nr 2). Kable elektroenergetyczne linii kablowej SN ułożyć bez naprężeń bezpośrednio w ziemi na głębokości 1,0m (trasa rys. nr 1). Na kable założyć oznaczniki kablowe. Kabel ułożyć na podsypce z piasku grubości 10 cm, a po ułożeniu przykryć również taką samą warstwą piasku. W celu ostrzegania innych użytkowników urządzeń podziemnych przed ewentualnym uszkodzeniem kabli należy ułożyć nad kablem w odległości 25 cm folię kablową koloru czerwonego o szer. 0,2 m. Przy słupie oraz stacji transformatorowej wykonać zapasy. Przy zbliżeniu z kanalizacją deszczową kable linii SN ułożyć w rurze koloru czerwonego typu DVK Ø 160mm. Na skrzyżowaniu z planowaną obwodnicą Bełchatowa kable linii SN ułożyć w rurze koloru czerwonego typu SRS Ø 160mm metodą przewiertu sterowanego na głębokości minimum 1,5 m poniżej rzędnej istniejącego terenu. W przypadku prowadzenia robót związanych z umieszczeniem przedmiotowej infrastruktury w pasie drogowym obwodnicy przed rozpoczęciem robót budowlanych związanych z jej realizacją, dopuszcza się wykonanie linia kablowej metodą tradycyjną (wykop otwarty). Projektuje się budowę kontenerowej stacji transformatorowej o numerze eksplatacyjnym typu MRw-bpp20/630-3 b /4G produkcji ZPUE Włoszczowa z transformatorem o mocy 63 kva. Jest to stacja kontenerowa wyposażona w rozdzielnicę SN typu TPM-W (trzy pola liniowe 15kV oraz pole transformatorowe), układ telemechaniki, rozdzielnicę nn typu RN-W (osiem pól odpływowych nn z rozłącznikami NSL2, rezerwa na dwa dodatkowe rozłączniki) oraz pomiar kontrolny (przekładniki EASK 100A/5A, kl. 0,5 i listwa WAGO / z rozłącznikami i układem zabezpieczająco sygnalizacyjnym w torach napięciowych. Obwody prądowe należy prowadzić w rurze osłonowej przewodami typu DY 2,5 mm 2, obwody napięciowe prowadzić w rurze osłonowej przewodami DY 1,5 mm 2. Projektuje się zastosowanie elektronicznego trójfazowego czteroprzewodowego licznika energii elektrycznej np. EQABP z zasilaniem dodatkowym, oraz zewnętrznego modułu komunikacyjnego Comander Multiport do komunikacji poprzez sieć GSM. Licznik oraz moduł komunikacyjny należy połączyć poprzez interfejs symetryczny dwuprzewodowy RS485). Układ sieci po stronie niskiego napięcia TN-C (schemat ideowy rys. nr 2). Stację transformatorową należy uziemić wykonując wokół stacji uziom otokowy z płaskownika ocynkowanego FeZn 25x4mm i prętów stalowych pomiedziowanych 16mm. Oporność uziomu R<3,33Ω.

7 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Z pola numer 1 projektowanej rozdzielni nn stacji transformatorowej należy wyprowadzić linię kablową niskiego napięcia YAKXS 4x120mm 2 do projektowanego złącza kablowo - pomiarowego ZK1+ZP1A. Projektowany kabel elektroenergetyczny nn ułożyć bezpośrednio w ziemi na głębokości 0,8m. Na kabel założyć oznaczniki kablowe i wykonać zapasy. Kabel ułożyć na podsypce z piasku grubości 10 cm, a po ułożeniu przykryć również taką samą warstwą piasku. W celu ostrzegania innych użytkowników urządzeń podziemnych przed ewentualnym uszkodzeniem projektowanego kabla należy ułożyć nad kablem w odległości 25 cm folię kablową koloru niebieskiego o szer. 0,2 m. W przypadku układania taśmy uziemiającej w wykopie kablowym należy zachować minimalną odległość 10 cm, bednarkę należy układać pod linią kablową. Projektuje się montaż złącza kablowo - pomiarowego typu ZK1+ZP1A wyposażonego wg rys. nr 2 w obudowie z estroduru utwardzonego i szczelności IP44 wolnostojącego ustawionego drzwiczkami w stronę drogi w miejscu jak pokazano na rys. nr 1. Wymieniony zestaw powinien posiadać certyfikat o dopuszczeniu do stosowania i odpowiadać wymaganiom stawianym przez PGE (m.in. malowanie odporne na promieniowanie UV oraz zabezpieczenie przed zjawiskiem abrazji). 1.5 Opis techniczny stacji transformatorowej Zastosowanie stacji Przedmiotem niniejszego opracowania jest miejska stacja transformatorowa 20/0,4kV z transformatorem o mocy do 630 kva, zbudowana jako budynek prefabrykowany, złożona z elementów żelbetowych. Kontenerowa stacja transformatorowa typu MRw-bpp 20/630-3/4, jest przystosowana do współpracy z siecią kablową lub kablowo-napowietrzną średniego napięcia oraz siecią kablową niskiego napięcia. Służy do zasilania w energię elektryczną odbiorców użyteczności publicznej i przemysłowych. Warunki gruntowo-wodne Posadowienie stacji bezpośrednio na podłożu gruntowym może być zastosowane pod warunkiem, że grunty są niespoiste i niewysadzinowe o stopniu zagęszczenia I D 0,4, zalegające do głębokości minimum tyle, co strefa przemarzania gruntu dla terenu gdzie stacja będzie stała. W przypadku posadowienia stacji w gruntach wysadzinowych, należy wymienić pod całą powierzchnią fundamentu grunt na piasek gruby o I D 0,4 na głębokość zależną od strefy przemarzania lub wykonać pod powierzchnią fundamentu płytę żelbetową. W przypadku instalowania stacji w gruntach wilgotnych należy fundament dodatkowo zabezpieczyć papą termozgrzewalną i wokół stacji dodatkowo wykonać system sprawnie działających sączków odwadniających. Posadowienie Pierwszym etapem posadowienia stacji jest wykonanie w ziemi wykopu. W wykonanym wykopie należy ułożyć uziom otokowy i podłączyć go z zaciskami wewnątrz stacji. Pod fundamentem należy wykonać podsypkę piaskowo-żwirową o docelowej grubości minimum 20 cm (stan po zagęszczeniu). Grubość poduszki piaskowo-żwirowej musi być dostosowana do lokalnych warunków gruntowo-wodnych i lokalnej strefy przemarzania. Powierzchnia podsypki piaskowo-żwirowej musi być wypoziomowana w płaszczyźnie

8 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 posadowienia stacji, a jakość przygotowania podłoża w wykopie potwierdzona w protokole odbioru. Na tak przygotowane miejsce należy ustawić misę fundamentową stacji. Na posadowiony fundament stacji ułożyć pojedynczą warstwę taśmy uszczelniającej. Taśma uszczelniająca nie może nakładać się na siebie (aby nie była ułożona podwójnie), może to spowodować przedostawanie się cieczy do wnętrza stacji. Podczas układania taśmy uszczelniającej, nie należy jej rozciągać, może to spowodować jej uszkodzenie lub deformację. Na tak przygotowany fundament należy równo ustawić bryłę główną stacji, a następnie dach. Budowa stacji Stacja jest modułową prefabrykowaną konstrukcją składającą się z następujących elementów: obudowa betonowa stacji wraz z komorą transformatora, fundament betonowy prefabrykowany - kablownia, rozdzielnice SN i nn, dach betonowy płaski - zbrojony i wibrowany REI 120. Podłoga w stacji jest betonowa z otworami technologicznymi (umieszczonymi pod rozdzielnicą SN i nn oraz w komorze transformatora) na wprowadzenie kabli. W korytarzu obsługi stacji znajduje się właz do podziemnej części stanowiącej jednocześnie fundament i kanał kablowy. Pod komorą transformatora znajduje się szczelna misa olejowa, którą stanowi wydzielona część fundamentu stacji. Kable SN i nn z zewnątrz wprowadzone są przez otwory przepustowe umieszczone w części fundamentowej. W przygotowane w fundamencie miejsca przykręcić na uszczelkę gumową przepusty produkcji ZPUE S.A., następnie nałożyć na kabel koszulkę termokurczliwą. Po wprowadzeniu kabla uszczelnić go zgrzewając na nim i metalowym przepuście koszulkę termokurczliwą. W przypadku zaistnienia potrzeby wprowadzenia kabli (nn i (lub) SN) w rurze PCV należy fakt ten uzgodnić z producentem stacji (ZPUE S.A.). Stacja posiada drzwi wejściowe do korytarza obsługi SN i nn oraz do komory transformatora. W ścianie frontowej oraz drzwiach komory transformatora znajdują się otwory wentylacyjne z żaluzjami zapewniającymi odpowiednie chłodzenie transformatora. Wewnętrzna powierzchnia ścian dekoracyjnie pokryta jest akrylowym tynkiem w kolorze białym. Zewnętrzna powierzchnia ścian pokryta jest tynkiem. Wszystkie elementy metalowe zamontowane na zewnętrznej stronie stacji wykonane są z aluminium lakierowanego proszkowo. Dane techniczno-materiałowe Ściany - beton zbrojony wirowany klasy B30 o grubości 120 mm (ściany boczne oraz tylna - REI 120), kolor elewacji wg ustaleń (paleta CERESIT). Fundament - beton zbrojony wirowany klasy B30 o grubości mm, posiada dwie wydzielone komory: szczelną misę olejową, mogącą pomieścić powyżej 100% zawartości oleju z transformatora, przedział kablowy z przepustami. Stolarka stacyjna (drzwi oraz żaluzje wentylacyjne) aluminiowa, lakierowana wg palety RAL. Dach betonowy płaski - zbrojony i wibrowany REI 120.

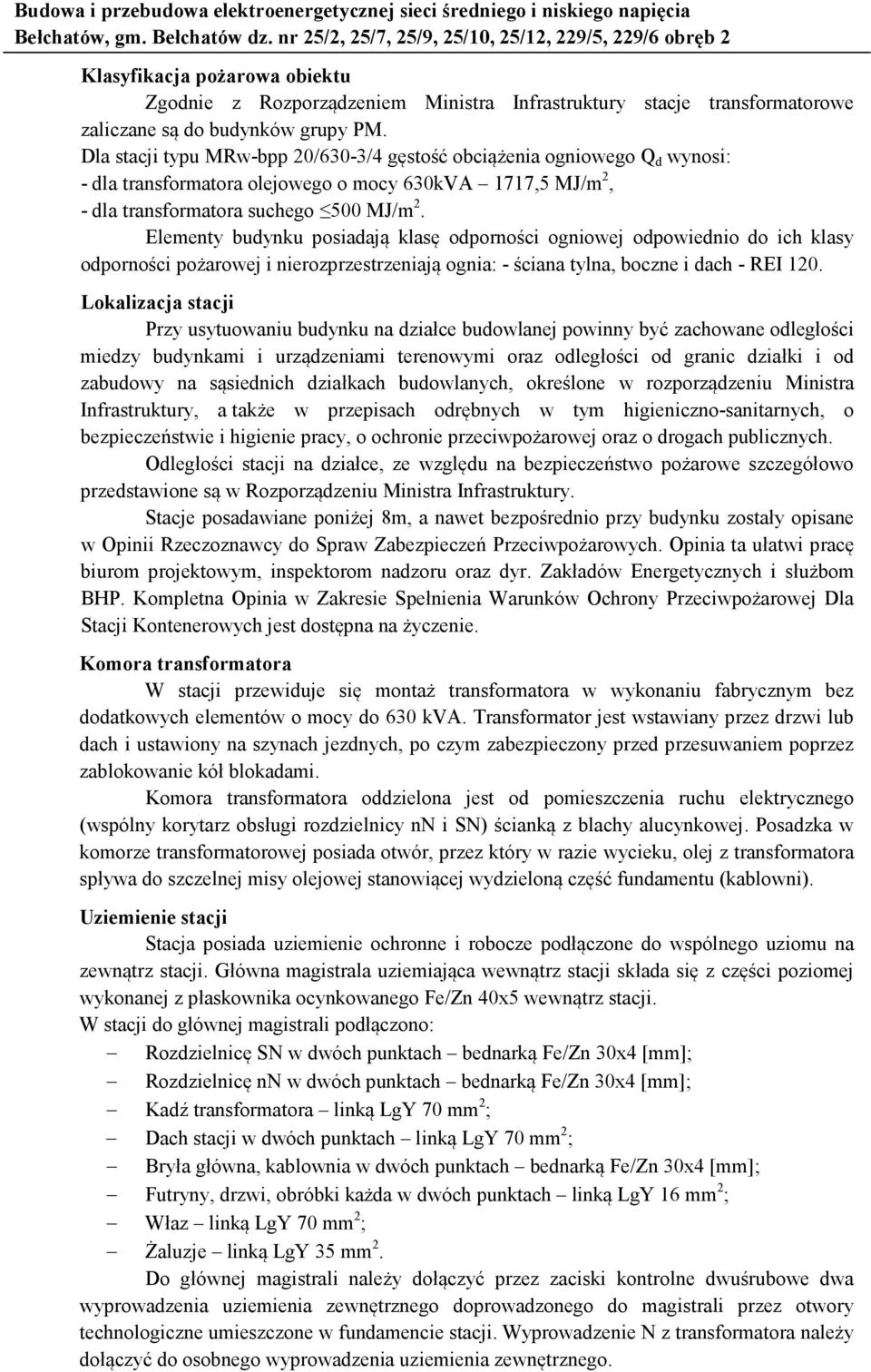

9 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Klasyfikacja pożarowa obiektu Zgodnie z Rozporządzeniem Ministra Infrastruktury stacje transformatorowe zaliczane są do budynków grupy PM. Dla stacji typu MRw-bpp 20/630-3/4 gęstość obciążenia ogniowego Q d wynosi: - dla transformatora olejowego o mocy 630kVA 1717,5 MJ/m 2, - dla transformatora suchego 500 MJ/m 2. Elementy budynku posiadają klasę odporności ogniowej odpowiednio do ich klasy odporności pożarowej i nierozprzestrzeniają ognia: - ściana tylna, boczne i dach - REI 120. Lokalizacja stacji Przy usytuowaniu budynku na działce budowlanej powinny być zachowane odległości miedzy budynkami i urządzeniami terenowymi oraz odległości od granic działki i od zabudowy na sąsiednich działkach budowlanych, określone w rozporządzeniu Ministra Infrastruktury, a także w przepisach odrębnych w tym higieniczno-sanitarnych, o bezpieczeństwie i higienie pracy, o ochronie przeciwpożarowej oraz o drogach publicznych. Odległości stacji na działce, ze względu na bezpieczeństwo pożarowe szczegółowo przedstawione są w Rozporządzeniu Ministra Infrastruktury. Stacje posadawiane poniżej 8m, a nawet bezpośrednio przy budynku zostały opisane w Opinii Rzeczoznawcy do Spraw Zabezpieczeń Przeciwpożarowych. Opinia ta ułatwi pracę biurom projektowym, inspektorom nadzoru oraz dyr. Zakładów Energetycznych i służbom BHP. Kompletna Opinia w Zakresie Spełnienia Warunków Ochrony Przeciwpożarowej Dla Stacji Kontenerowych jest dostępna na życzenie. Komora transformatora W stacji przewiduje się montaż transformatora w wykonaniu fabrycznym bez dodatkowych elementów o mocy do 630 kva. Transformator jest wstawiany przez drzwi lub dach i ustawiony na szynach jezdnych, po czym zabezpieczony przed przesuwaniem poprzez zablokowanie kół blokadami. Komora transformatora oddzielona jest od pomieszczenia ruchu elektrycznego (wspólny korytarz obsługi rozdzielnicy nn i SN) ścianką z blachy alucynkowej. Posadzka w komorze transformatorowej posiada otwór, przez który w razie wycieku, olej z transformatora spływa do szczelnej misy olejowej stanowiącej wydzieloną część fundamentu (kablowni). Uziemienie stacji Stacja posiada uziemienie ochronne i robocze podłączone do wspólnego uziomu na zewnątrz stacji. Główna magistrala uziemiająca wewnątrz stacji składa się z części poziomej wykonanej z płaskownika ocynkowanego Fe/Zn 40x5 wewnątrz stacji. W stacji do głównej magistrali podłączono: Rozdzielnicę SN w dwóch punktach bednarką Fe/Zn 30x4 [mm]; Rozdzielnicę nn w dwóch punktach bednarką Fe/Zn 30x4 [mm]; Kadź transformatora linką LgY 70 mm 2 ; Dach stacji w dwóch punktach linką LgY 70 mm 2 ; Bryła główna, kablownia w dwóch punktach bednarką Fe/Zn 30x4 [mm]; Futryny, drzwi, obróbki każda w dwóch punktach linką LgY 16 mm 2 ; Właz linką LgY 70 mm 2 ; Żaluzje linką LgY 35 mm 2. Do głównej magistrali należy dołączyć przez zaciski kontrolne dwuśrubowe dwa wyprowadzenia uziemienia zewnętrznego doprowadzonego do magistrali przez otwory technologiczne umieszczone w fundamencie stacji. Wyprowadzenie N z transformatora należy dołączyć do osobnego wyprowadzenia uziemienia zewnętrznego.

10 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Rozdzielnica nn posiada szynę uziemiającą N w postaci płaskownika miedzianego P 50x10. Po połączeniu uziomu z instalacją uziemiającą stacji należy wykonać pomiar rezystancji uziemienia. Rezystancję uziemienia otokowego dla stacji MRw-bpp 20/630-3/4 dobrać biorąc pod uwagę rezystywność gruntu. Instalacje elektryczne Oświetlenie pomieszczeń w budynku wykonane jest źródłami żarowymi (plafoniery proste z kloszem okrągłym 60 W) zamontowanymi w ilości: - 1 sztuka w korytarzu obsługi jako oświetlenie ruchu elektrycznego. - 1 sztuka w komorze transformatorowej. Wyłącznik oświetlenia oraz gniazdo jednofazowe umieszczone jest na wewnętrznej stronie ściany obok drzwi wejściowych do korytarza obsługi. Zabezpieczenie obwodu oświetlenia i gniazd w postaci wkładki bezpiecznikowej Wts 10A zainstalowane jest na rozdzielnicy nn. Oprawy oświetleniowe zasilane są przewodami DY 3x1.5 mm 2 w rurkach PCV zalanymi w konstrukcji ściany w czasie prefabrykacji stacji. Obsługa stacji Obsługa urządzeń rozdzielni średniego i niskiego napięcia odbywać się będzie wewnątrz budynku ze wspólnego korytarza obsługi. Rozłączniki w polach liniowych rozdzielnicy SN wyposażone są w napędy silnikowe. Pozostałe łączniki średniego i niskiego napięcia wyposażone są w napędy ręczne. W drzwiach do komory transformatora zastosowano drewniane barierki ochronne. 1.6 Ochrona antykorozyjna Zabezpieczenie antykorozyjne części metalowych linii wykonać poprzez cynkowanie. Zabezpieczeniu podlegają wszystkie konstrukcje stalowe linii i śruby montażowe. Części podziemne słupów zabezpieczyć przed działaniem wód agresywnych ABIZOLEM R+P. 1.7 Ochrona dodatkowa od porażenia prądem elektrycznym. W sieci 15kV jako system ochrony od porażeń zastosowano uziemianie ochronne. Uziemieniu podlegają wszystkie części metalowe konstrukcji linii i aparatów nie będące w normalnych warunkach pod napięciem a mogące znaleźć się pod napięciem w chwili awarii. Uziemienie słupa i stacji wykonać zgodnie z PN-91/E oraz Dziennikiem Ustaw Nr 81/90 z dnia r. Wartość rezystancji uziemienia roboczego stacji SN/nN nie może być większa niż: R Z < = = 3, 33Ω I 15 Z Wartość rezystancji uziemienia roboczego słupa nie może być większa niż: R Z < = = 8, 66Ω I 15 Z Ochronie podlegają wszystkie części metalowe aparatów nie będące w normalnych warunkach pod napięciem, a mogące się znaleźć w chwili awarii. Uziom połączyć z zaciskiem uziemiającym rozłącznika bezpiecznikowego. Oporność poszczególnych dodatkowych uziemień roboczo odgromowych nn nie powinna przekraczać R 3,33Ω. W sieci nn jako system ochrony od porażenia zastosowane jest szybkie wyłączenie poprzez przepalenie wkładki bezpiecznikowej w układzie sieci TN-C.

11 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 W instalacji elektrycznej odbiorczej zalicznikowej zastosować ochronę od porażeń poprzez szybkie wyłączenie napięcia przy użyciu wyłączników różnicowo prądowych w układzie sieci TN-S. Ochronie podlegają wszystkie części metalowe aparatów nie będące w normalnych warunkach pod napięciem a mogące się znaleźć w chwili awarii. Uziom wprowadzić do złącza kablowego i uziemić punkt PEN. Uziom wykonać taśmą stalową FeZn 25 x 4 mm układając ją na głębokości 0,9 m w rowie kablowym i 0,2 m obok kabla. Oporność uziomu R 30Ω. Ochronę od porażenia wykonać zgodnie z normą PN-91/E i warunkami technicznymi jakim powinny odpowiadać urządzenia w zakresie ochrony przeciwporażeniowej z 1997r. Uwagi końcowe: 1. Całość robót należy wykonać solidnie i zgodnie z przepisami podanymi na wstępie. 2. Prace montażowe i nadzór zlecić osobie (firmie) posiadającej uprawnienia budowlane w tym zakresie. 3. Po ułożeniu kabla, lecz przed jego zasypaniem zgłosić do odbioru w R.E. Bełchatów i inwentaryzacji geodezyjnej 4. Przestrzegać przepisy B.H.P. i technologię poszczególnych robót.

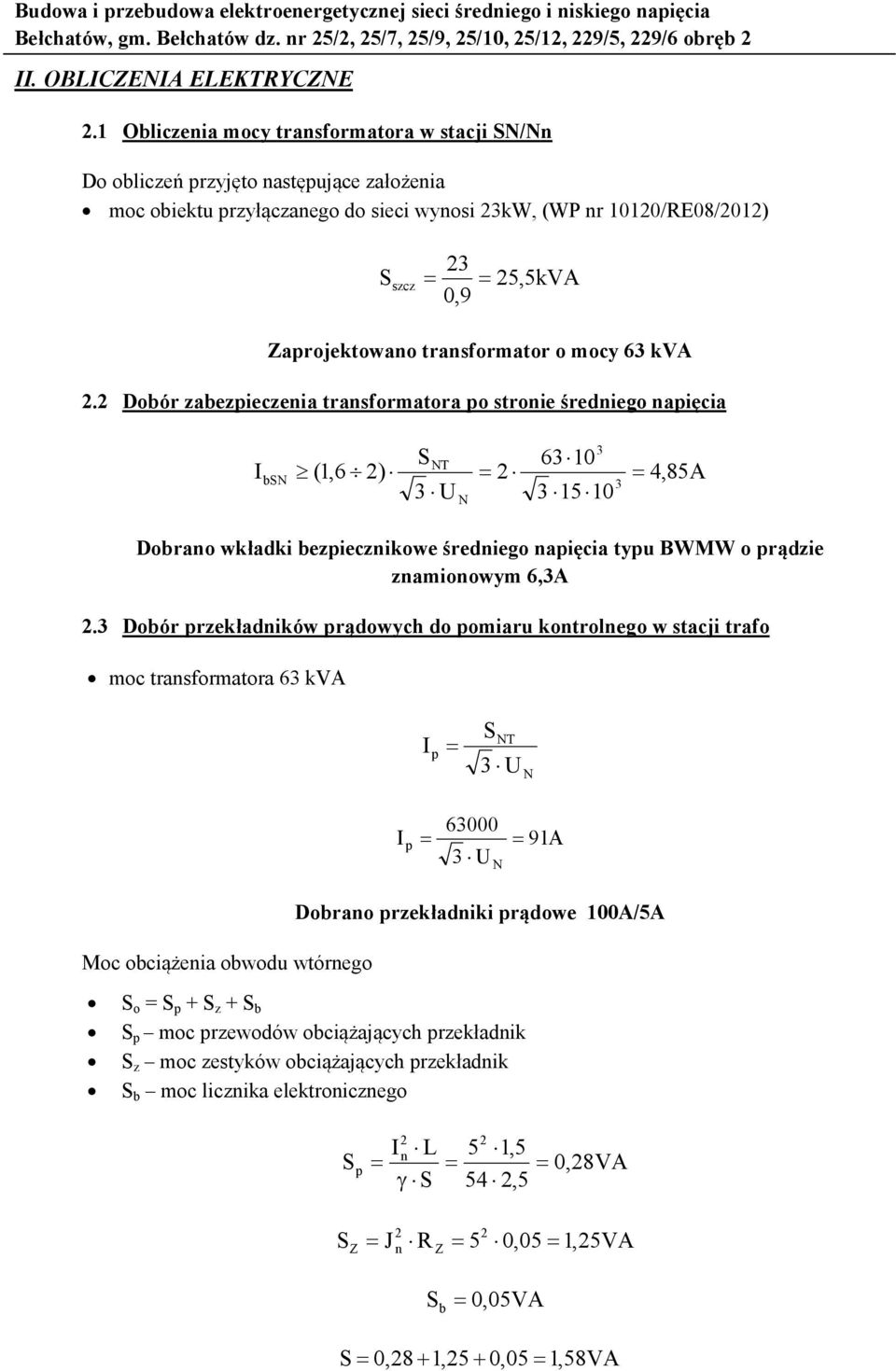

12 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 II. OBLICZENIA ELEKTRYCZNE 2.1 Obliczenia mocy transformatora w stacji SN/Nn Do obliczeń przyjęto następujące założenia moc obiektu przyłączanego do sieci wynosi 23kW, (WP nr 10120/RE08/2012) 23 S szcz = = 0,9 25,5kVA Zaprojektowano transformator o mocy 63 kva 2.2 Dobór zabezpieczenia transformatora po stronie średniego napięcia 3 SNT IbSN (1,6 2) = 2 = 4,85A 3 3 U N Dobrano wkładki bezpiecznikowe średniego napięcia typu BWMW o prądzie znamionowym 6,3A 2.3 Dobór przekładników prądowych do pomiaru kontrolnego w stacji trafo moc transformatora 63 kva I p = S NT 3 U N Moc obciążenia obwodu wtórnego I p = = 3 U N 91A Dobrano przekładniki prądowe 100A/5A S o = S p + S z + S b S p moc przewodów obciążających przekładnik S z moc zestyków obciążających przekładnik S b moc licznika elektronicznego S 2 2 In L 5 1,5 = = γ S 54 2,5 p = 0,28VA 2 2 SZ = Jn R Z = 5 0,05= 1,25VA S b = 0,05VA S = 0,28+ 1,25+ 0,05= 1,58VA

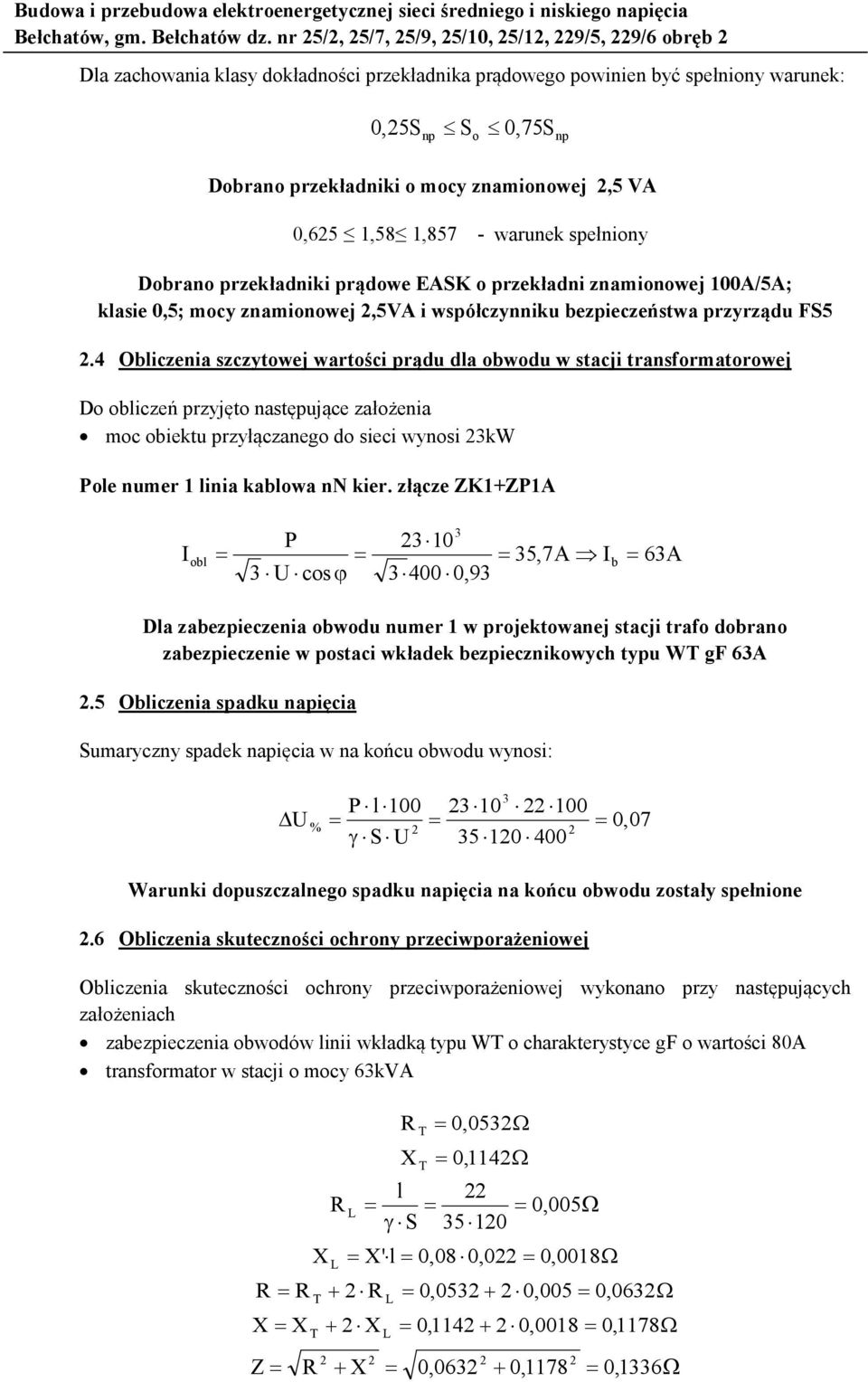

13 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 Dla zachowania klasy dokładności przekładnika prądowego powinien być spełniony warunek: 0,25S S 0,75S np o np Dobrano przekładniki o mocy znamionowej 2,5 VA 0,625 1,58 1,857 - warunek spełniony Dobrano przekładniki prądowe EASK o przekładni znamionowej 100A/5A; klasie 0,5; mocy znamionowej 2,5VA i współczynniku bezpieczeństwa przyrządu FS5 2.4 Obliczenia szczytowej wartości prądu dla obwodu w stacji transformatorowej Do obliczeń przyjęto następujące założenia moc obiektu przyłączanego do sieci wynosi 23kW Pole numer 1 linia kablowa nn kier. złącze ZK1+ZP1A 3 P Iobl = = = 35,7A Ib = 63A 3 U cosϕ ,93 Dla zabezpieczenia obwodu numer 1 w projektowanej stacji trafo dobrano zabezpieczenie w postaci wkładek bezpiecznikowych typu WT gf 63A 2.5 Obliczenia spadku napięcia Sumaryczny spadek napięcia w na końcu obwodu wynosi: 3 P l = = 2 γ S U U % = 2 0,07 Warunki dopuszczalnego spadku napięcia na końcu obwodu zostały spełnione 2.6 Obliczenia skuteczności ochrony przeciwporażeniowej Obliczenia skuteczności ochrony przeciwporażeniowej wykonano przy następujących założeniach zabezpieczenia obwodów linii wkładką typu WT o charakterystyce gf o wartości 80A transformator w stacji o mocy 63kVA X L R L R T X T = 0, 0532Ω = 0, 1142Ω = l 22 = = 0, Ω γ S = X' l= 0,08 0,022= 0, 0018Ω R = R + 2 R = 0, ,005= 0, 0632Ω T L X= X + 2 X = 0, ,0018= 0, 1178Ω T L Z= R + X = 0, ,1178 = 0, 1336Ω

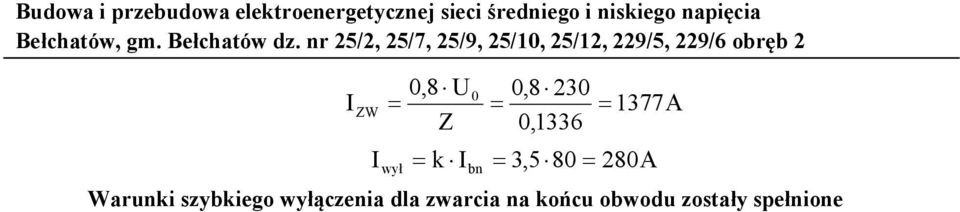

14 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 I 0,8 U = Z 0,8 230 = 0, ZW = 1377A I wył = k Ibn = 3,5 80= 280A Warunki szybkiego wyłączenia dla zwarcia na końcu obwodu zostały spełnione

15 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 III. ZESTAWIENIE MATERIAŁÓW L.p. Nazwa materiału Jedn. miary Ilość 1. Rozłącznik z uziemnikiem i ogranicznikiem przepięć RUN III-24/4o-W-K kpl Głowica zimnokurczliwa 3M QTII seria 93-EB-63-2 kpl Kabel XRUHAKXS 1x120/50 mm 2 U N = 20kV m Folia kablowa koloru czerwonego szer. 0,2m m Oznaczniki kablowe szt Rura osłonowa SRS Ø 160mm m Rura osłonowa DVK Ø 160mm m Głowica zimnokurczliwa 3M QTII seria 93-EE-935-4/120 kpl Głowica zimnokurczliwa 3M QTII seria 93-EE-830-2/70 kpl. 3 Kompletna kontenerowa stacja transformatorowa MRw-bpp20/630-3 b /4G transformator 63kVA Dyn5 rozdzielnica SN typu TPM-W (układ TLLL) rozdzielnica nn typu RN-W układ telemechaniki 10. układ pomiaru półpośredniego kpl. 1 przekładniki EASK 100A/5A listwa WAGO / przewody DY 1.5mm 2, DY 2.5mm 2 licznik elektroniczny EQABP modem Comander Multiport 11. Ogranicznik przepięć POLIM-D kpl Ogranicznik przepięć BOP-R 0,5/5kA kpl Wkładka bezpiecznikowa BMWM 6,3A szt Wkładka bezpiecznikowa WTN-2 gf 63A szt Kabel YAKXS 4x120mm² m Folia kablowa koloru niebieskiego szer. 0,2m m Oznaczniki kablowe szt Złącze kablowo pomiarowe ZK1+ZP1A kpl Wyłącznik S303C40A szt Taśma żel. ocynk. FeZn 25 x 4 mm wg potrzeb 21. Pręty BPUM 18/1,5 wg potrzeb 22. Piasek drobnoziarnisty wg potrzeb 23. Materiały drobne wg potrzeb 24. Materiały mocujące wg potrzeb

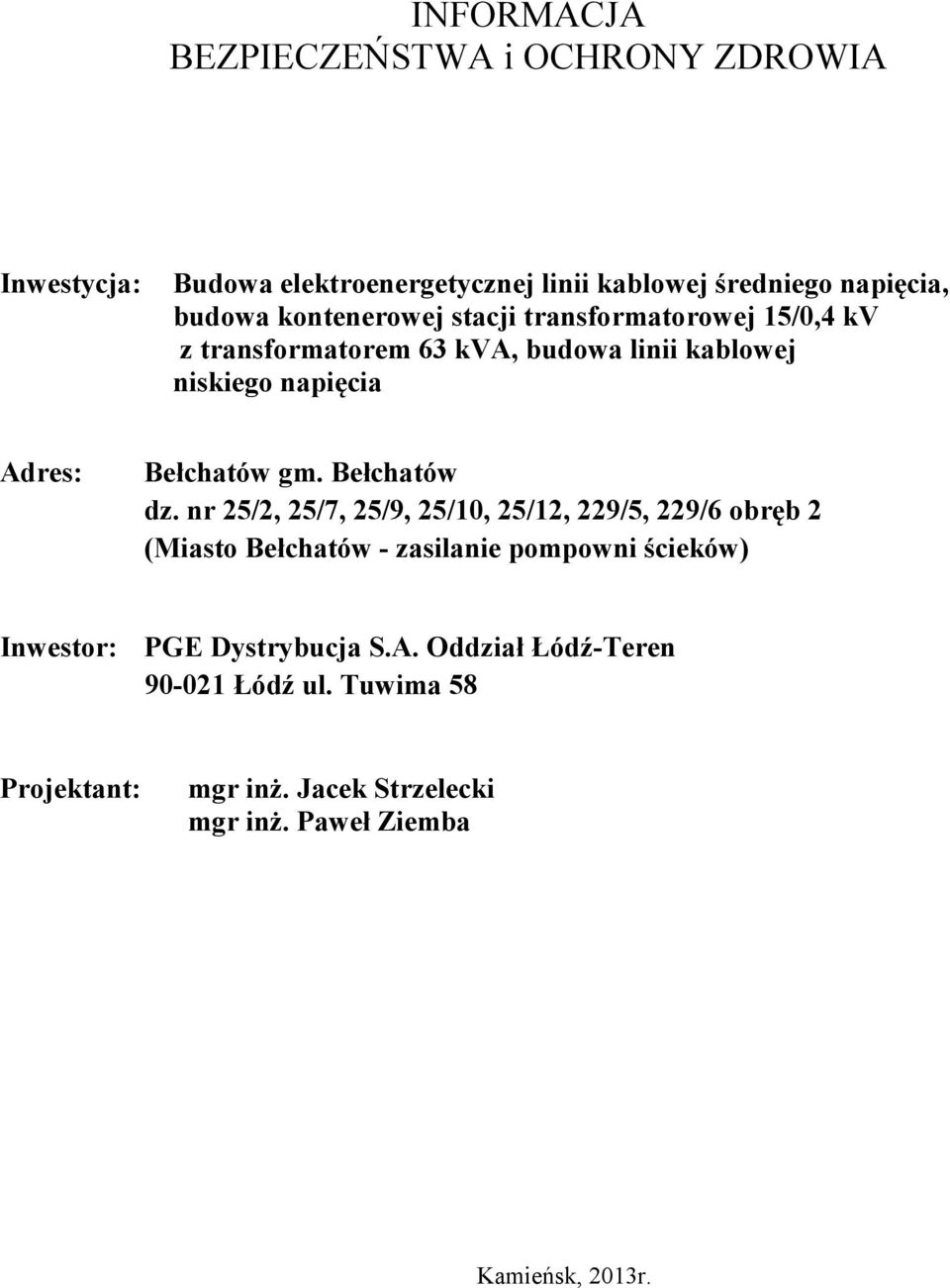

16 INFORMACJA BEZPIECZEŃSTWA i OCHRONY ZDROWIA Inwestycja: Budowa elektroenergetycznej linii kablowej średniego napięcia, budowa kontenerowej stacji transformatorowej 15/0,4 kv z transformatorem 63 kva, budowa linii kablowej niskiego napięcia Adres: Bełchatów gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 (Miasto Bełchatów - zasilanie pompowni ścieków) Inwestor: PGE Dystrybucja S.A. Oddział Łódź-Teren Łódź ul. Tuwima 58 Projektant: mgr inż. Jacek Strzelecki mgr inż. Paweł Ziemba Kamieńsk, 2013r.

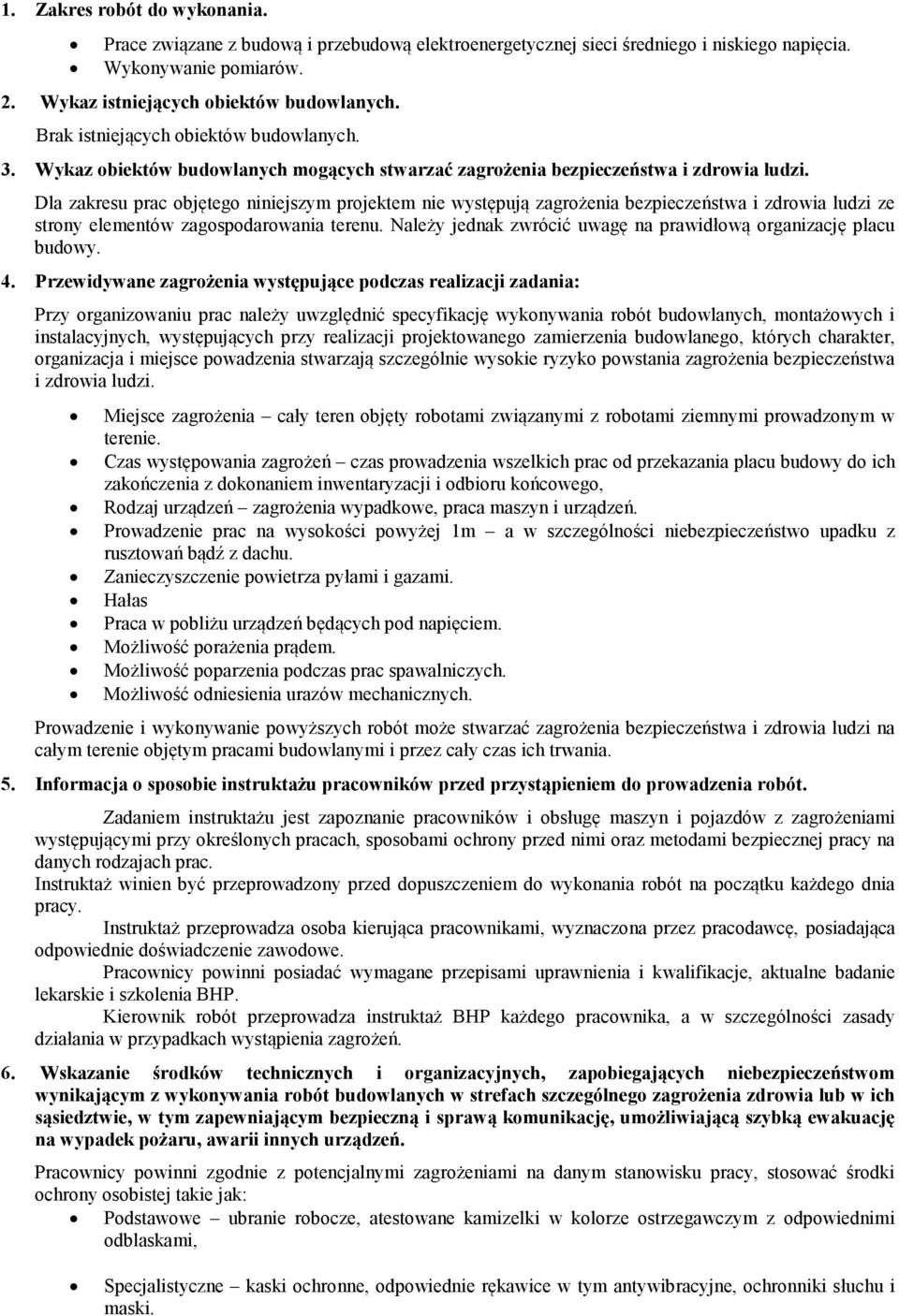

17 1. Zakres robót do wykonania. Prace związane z budową i przebudową elektroenergetycznej sieci średniego i niskiego napięcia. Wykonywanie pomiarów. 2. Wykaz istniejących obiektów budowlanych. Brak istniejących obiektów budowlanych. 3. Wykaz obiektów budowlanych mogących stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Dla zakresu prac objętego niniejszym projektem nie występują zagrożenia bezpieczeństwa i zdrowia ludzi ze strony elementów zagospodarowania terenu. Należy jednak zwrócić uwagę na prawidłową organizację placu budowy. 4. Przewidywane zagrożenia występujące podczas realizacji zadania: Przy organizowaniu prac należy uwzględnić specyfikację wykonywania robót budowlanych, montażowych i instalacyjnych, występujących przy realizacji projektowanego zamierzenia budowlanego, których charakter, organizacja i miejsce powadzenia stwarzają szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi. Miejsce zagrożenia cały teren objęty robotami związanymi z robotami ziemnymi prowadzonym w terenie. Czas występowania zagrożeń czas prowadzenia wszelkich prac od przekazania placu budowy do ich zakończenia z dokonaniem inwentaryzacji i odbioru końcowego, Rodzaj urządzeń zagrożenia wypadkowe, praca maszyn i urządzeń. Prowadzenie prac na wysokości powyżej 1m a w szczególności niebezpieczeństwo upadku z rusztowań bądź z dachu. Zanieczyszczenie powietrza pyłami i gazami. Hałas Praca w pobliżu urządzeń będących pod napięciem. Możliwość porażenia prądem. Możliwość poparzenia podczas prac spawalniczych. Możliwość odniesienia urazów mechanicznych. Prowadzenie i wykonywanie powyższych robót może stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi na całym terenie objętym pracami budowlanymi i przez cały czas ich trwania. 5. Informacja o sposobie instruktażu pracowników przed przystąpieniem do prowadzenia robót. Zadaniem instruktażu jest zapoznanie pracowników i obsługę maszyn i pojazdów z zagrożeniami występującymi przy określonych pracach, sposobami ochrony przed nimi oraz metodami bezpiecznej pracy na danych rodzajach prac. Instruktaż winien być przeprowadzony przed dopuszczeniem do wykonania robót na początku każdego dnia pracy. Instruktaż przeprowadza osoba kierująca pracownikami, wyznaczona przez pracodawcę, posiadająca odpowiednie doświadczenie zawodowe. Pracownicy powinni posiadać wymagane przepisami uprawnienia i kwalifikacje, aktualne badanie lekarskie i szkolenia BHP. Kierownik robót przeprowadza instruktaż BHP każdego pracownika, a w szczególności zasady działania w przypadkach wystąpienia zagrożeń. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniającym bezpieczną i sprawą komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii innych urządzeń. Pracownicy powinni zgodnie z potencjalnymi zagrożeniami na danym stanowisku pracy, stosować środki ochrony osobistej takie jak: Podstawowe ubranie robocze, atestowane kamizelki w kolorze ostrzegawczym z odpowiednimi odblaskami, Specjalistyczne kaski ochronne, odpowiednie rękawice w tym antywibracyjne, ochronniki słuchu i maski.

18 Przestrzeganie przepisów BHP zawartych w rozporządzeniu Ministra Infrastruktury z dnia r (Dz.U Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywanych robót budowlanych (Dz. U nr 47, poz. 401). Zagospodarowanie terenu budowy wykonane przed rozpoczęciem robót budowlanych co najmniej w zakresie: 1) ogrodzenia terenu i wyznaczenia stref niebezpiecznych 2) urządzenia pomieszczeń higieniczno sanitarnych i socjalnych 3) zapewnienia oświetlenia naturalnego i sztucznego 4) zapewnienie łączności telefonicznej 5) urządzenia składowisk materiałów i wyrobów właściwego składowania urobku materiałów i wyrobów prawidłowego ruchu środków transportu w trakcie budowy prace prowadzone na czynnych urządzeniach elektroenergetycznych winne odbywać się po wyłączeniu ich spod napięcia zachowanie środków ostrożności i zabezpieczenia przed zanieczyszczenie powietrza pyłami, gazami i możliwością powstania pożaru utrzymanie sprawnego sprzętu p.poż. na terenie zaplecza, w pojazdach przestrzeganie przepisów p.poż. 7. Informacje na temat transportu i składowania materiałów. Materiały masowe nie składować bez potrzeby i tylko w miejscach do tego przeznaczonych nie blokując budowy i miejsc prac, dostarczać i przemieszczać pojazdami i urządzeniami do tego przystosowanymi w zależności od rodzaju materiału. 8. Informacje na temat bezpieczeństwa p.poż. i udzielania pierwszej pomocy. Sprzęt techniczny wyposażyć w gaśnice p.poż. przystosowane do gaszenia danego rodzaju pożaru i apteczki pierwszej pomocy. Apteczka pierwszej pomocy winna znajdować się na placu budowy dostępna w każdym momencie prowadzenia prac. 9. Plan bezpieczeństwa i ochrony zdrowia. Szczegółowe zasady dotyczące uniknięcia zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz ich miejsce i czas występowania określi Plan bezpieczeństwa i ochrony zdrowia, który opracuje kierownik budowy zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r.(Dz.U. NR 122 poz z 2003r). Informację BIOZ zakończono na pkt 10 Sporządził:

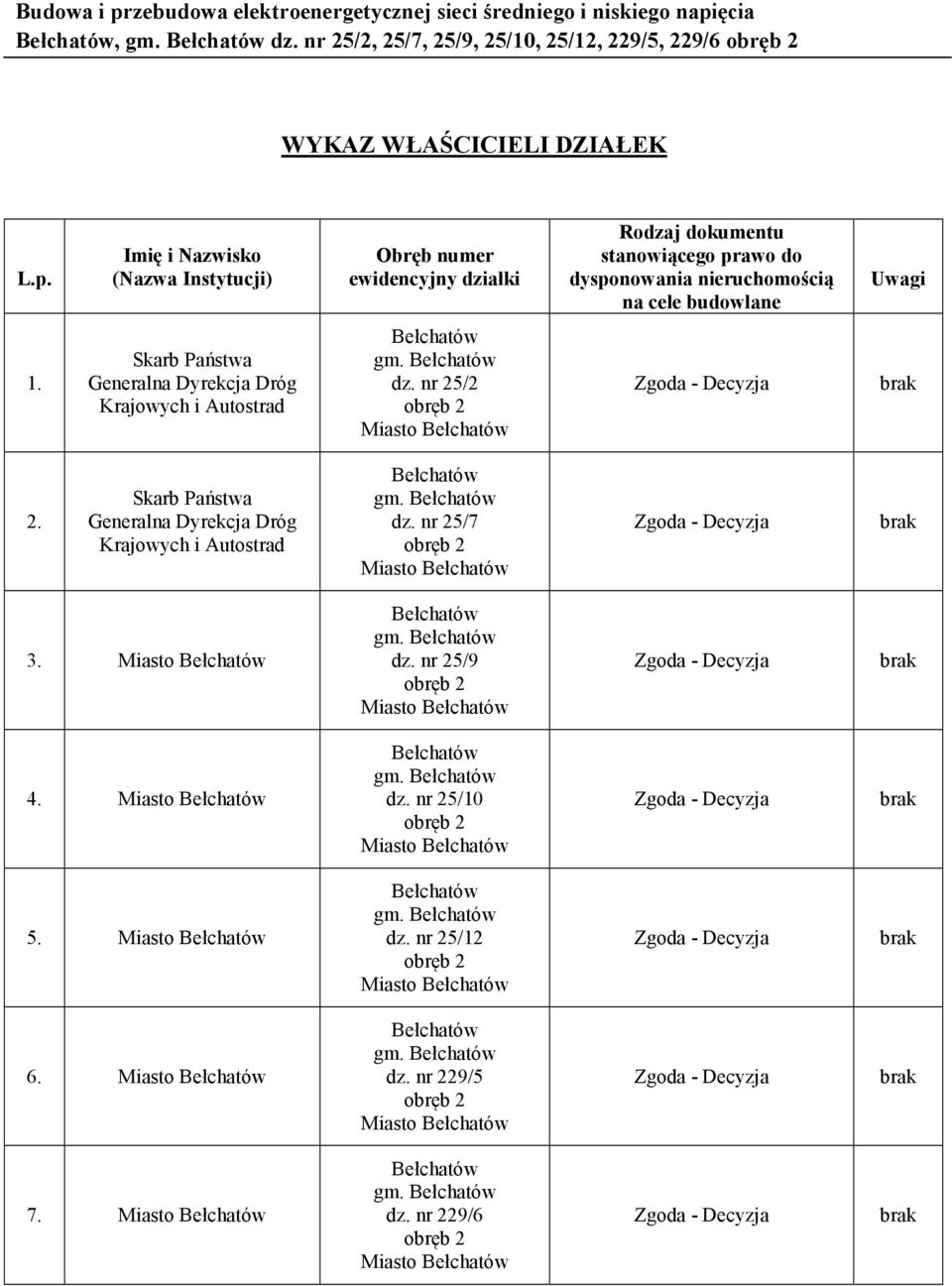

19 Budowa i przebudowa elektroenergetycznej sieci średniego i niskiego napięcia Bełchatów, gm. Bełchatów dz. nr 25/2, 25/7, 25/9, 25/10, 25/12, 229/5, 229/6 obręb 2 WYKAZ WŁAŚCICIELI DZIAŁEK L.p. Imię i Nazwisko (Nazwa Instytucji) Obręb numer ewidencyjny działki Rodzaj dokumentu stanowiącego prawo do dysponowania nieruchomością na cele budowlane Uwagi 1. Skarb Państwa Generalna Dyrekcja Dróg Krajowych i Autostrad Bełchatów gm. Bełchatów dz. nr 25/2 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 2. Skarb Państwa Generalna Dyrekcja Dróg Krajowych i Autostrad Bełchatów gm. Bełchatów dz. nr 25/7 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 3. Miasto Bełchatów Bełchatów gm. Bełchatów dz. nr 25/9 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 4. Miasto Bełchatów Bełchatów gm. Bełchatów dz. nr 25/10 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 5. Miasto Bełchatów Bełchatów gm. Bełchatów dz. nr 25/12 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 6. Miasto Bełchatów Bełchatów gm. Bełchatów dz. nr 229/5 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak 7. Miasto Bełchatów Bełchatów gm. Bełchatów dz. nr 229/6 obręb 2 Miasto Bełchatów Zgoda - Decyzja brak
