1 Hewalex wczoraj i dzisiaj Instalacje solarne, pompy ciepła i fotowoltaika

2 25 lat w branży Odnawialnych Źródeł Energii

3 Zrealizowane inwestycje Największa liczba zrealizowanych instalacji solarnych w Polsce w ciągu 25 lat: > instalacji solarnych Wysoki udział rynkowy w Polsce w segmencie pomp ciepła > pomp ciepła * stan na

4 Przegląd aktualnej oferty Kolektory płaskie i próżniowe Pompy ciepła Podgrzewacze wody Zespoły pompowo-sterownicze Osprzęt instalacji Rozwój produktów od lat 90-tych

5 Pompy ciepła PCCO SPLIT komponenty uznanych producentów

6 Rodzaje Odnawialnych Źródeł Energii (OZE) Elektrownia wodna Elektrownia wiatrowa Woda Wykorzystanie fal morskich Siły wiatru Promieniowanie słoneczne Biomasa Wykorzystanie prądów morskich Wykorzystanie ciepła morskiego Pompa ciepła Elektrownia słoneczna Kolektor słoneczny Ciepło Energia elektryczna Paliwo Ogniwo fotowoltaiczne Fotoliza Kotłownia, Elektrociepłownia Wytwarzanie, przeróbka paliwa Źródło: Sichere Energie im 21. Jahrhundert. Jurgen Petermann (Hrsg.)

7 Energia Promieniowania Słonecznego W naszych warunkach klimatu wysoki udział (>50%) stanowi energia promieniowania zawarta w promieniowaniu rozproszonym kwh/m 2 dzień 80% energii przypada na 6 miesięcy tzw. pory ciepłej: IV-IX Nasłonecznienie bezpośrednie Nasłonecznienie rozproszone

8 Budowa płaskiego kolektora słonecznego profil mocujący przykrycie szklane wraz z uszczelnieniem przykrycie szklane płyta absorbera orurowanie absorbera welon szklany izolacja boczna obudowy izolacja dna obudowy obudowa króćce przyłączeniowe

9 Instalacja solarna na potrzeby CWU

10 Instalacja solarna na potrzeby CWU

11 Instalacja solarna na potrzeby CWU - okres skutecznej pracy: kwiecień-październik (ok 80% zapotrzebowania), - miesięczne koszty: sterownik (LED) + pompa obiegowa (ECO) ok. 5,00 pln/miesiąc, - całkowity okres pracy: - kolektory ok. 25 lat, (gwarancja 10 lat), - zasobniki CWU ok. 10 lat, (gwarancja 5 lat), - automatyka i reszta osprzętu ok. 10 lat, (gwarancja 5 lat), - koszty obsługi: - anoda magnezowa ok. 100,00 pln (wymiana co 2 lata) lub anoda tytanowa dożywotnia, - glikol ok. 300,00 pln (wymiana co 5 lat), - średni/rynkowy koszt instalacji 3/300 (rodzina 3-5 osób) ok pln

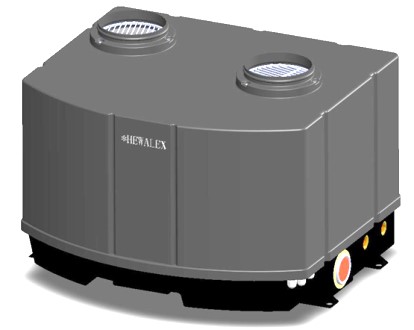

12 Powietrzna pompa ciepła na potrzeby CWU Pompa z wbudowanym zasobnikiem o pojemności 200 i 300 L Pompa ciepła przeznaczona do istniejących zasobników pionowych o poj L

13 Powietrzna pompa ciepła na potrzeby CWU

14 Powietrzna pompa ciepła na potrzeby CWU - skuteczny okres pracy w ciągu roku zawsze w temperaturze powietrza zewnętrznego 0 do + st. C, - miesięczny koszt pracy urządzenia (300L/dobę) ok. 70,00 pln, - szacowana żywotność urządzenia do 15 lat (gwarancja 5 lat), - koszty obsługi/serwisu brak, - średni/rynkowy koszt wykonania instalacji ok pln PLUSY W stosunku do instalacji solarnej nie wymaga montowania niczego na zewnątrz/dachu budynku, ciągnięcia rurociągów. Urządzenie pokrywa 100% zapotrzebowania na CWU w okresie poza-grzewczym. Możliwość rozbudowy o chłodzenie pomieszczeń. MINUSY Miesięczny koszt większy niż w instalacji solarnej, krótsza zakładana żywotność urządzenia.

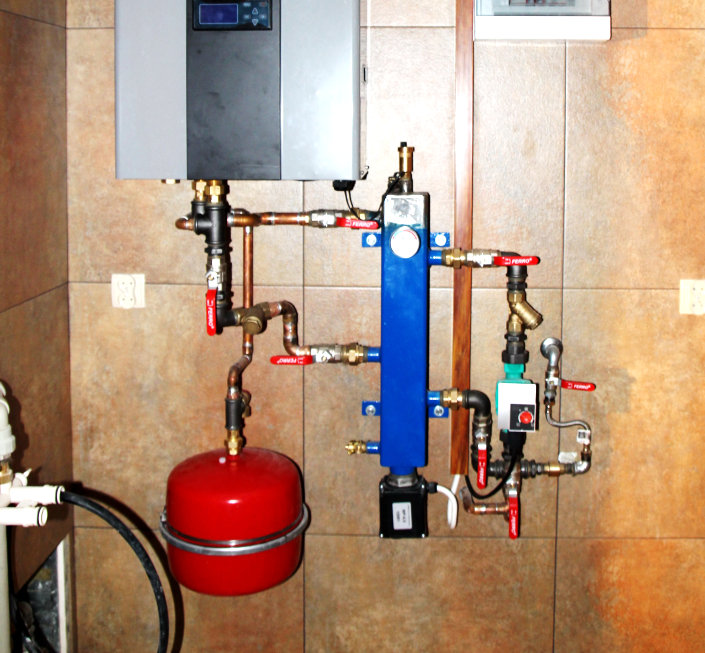

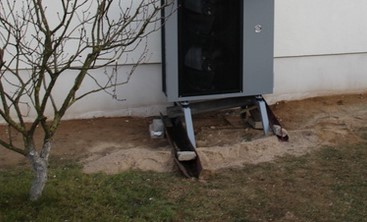

15 Powietrzna pompa ciepła na potrzeby CO+CWU PCCO SPLIT 10 kw PCCO SPLIT 13 kw PCCO SPLIT 20 kw

16 Powietrzna pompa ciepła na potrzeby CO+CWU

17 Powietrzna pompa ciepła na potrzeby CO+CWU

18 Powietrzna pompa ciepła na potrzeby CO+CWU - praca: CO do minus 25 st. C, CWU do minus 20 st. C (poniżej grzałka elektryczna lub inne źródło szczytowe), - koszty roczne CO+CWU ok ,00 pln (dla domu 150m2)*, - szacowany okres pracy: - koszty obsługi/serwisów ok. 150,00 pln/rok, - pompa ciepła ok. 15 lat (gwarancja 5 lat), - zasobnik/bufor + osprzęt gwarancja 5 lat, - Szacowny/rynkowy koszt instalacji (13kW) ok pln

19 Gruntowa pompa ciepła na potrzeby CO+CWU

20 Gruntowa pompa ciepła na potrzeby CO+CWU - praca: praktycznie niezależna od temperatury otoczenia, - koszty roczne CO+CWU ok ,00 pln (dla domu 150m2)*, - szacowany okres pracy: - pompa ciepła ok. 15 lat (gwarancja 5 lat), - zasobnik/bufor + osprzęt gwarancja 5 lat, - koszty obsługi/serwisów ok. 150,00 pln/rok, - Szacowny/rynkowy koszt instalacji (7kW) ok pln

21 * warunki dla budynku pod pompę ciepła - 100% ogrzewania podłogowego (10mb/m2), - 3-szybowe okna, - min. 15 cm styropianu (zalecane 20 cm), - min. 20 cm wełny (zalecane 30 cm) na dachu, - min. 10 cm styropianu pod podłogówką,

22 Ogniwa fotowoltaiczne

23 Typy instalacji PV On-grid On-grid instalacja przyłączona bezpośrednio do sieci elektroenergetycznej. Takie rozwiązanie gwarantuje najszybszy zwrot poniesionych kosztów ze względu na niskie koszty amortyzacji. Wyłącznik DC Panele PV INWERTER DC AC Taka instalacja do funkcjonowania wymaga napięcia z sieci elektroenergetycznej. Urządze nia domow e Wyłącznik AC Rozdzielnica natynkowa Licznik energii kw h

24 Porównanie fotowoltaiki z kolektorami słonecznymi i pompami ciepła Fotowoltaika Zalet y: Łatwa instalacja (nie ma konieczności wykuwania otworów na przewody powietrzne, czy solarne). Korzyści finansowe dzięki nowelizacji prawa energetycznego. Zwrot instalacji po ok. 10 latach a przewidywana praca systemu określana jest na ponad 20 lat Najniższy pobór własny prądu w porównaniu do pozostałych rozwiązań Wad y: Działanie instalacji jest ściśle uzależnione od nasłonecznienia. W przypadku instalacji on-grid jeśli nie będzie napięcia w sieci, system automatycznie się wyłączy a w przypadku instalacji off-grid znacząco rosną koszty eksploatacji (cena i żywotność akumulatorów). Niska sprawność ogólna systemu. Niższa sprawność przy wyższych temperaturach. Brak jasnych przepisów umożliwiających współpracy z operatorem energetycznym, szczególnie przy urządzeniach zamontowanych z dotacją,

25 Porównanie fotowoltaiki z kolektorami słonecznymi i pompami ciepła Kolektory słoneczne Zalet y: Wysoka sprawność systemu. Mniejsza w porównaniu z PV zajmowana powierzchnia instalacji. Bardzo niskie koszty uzyskania energii Wad y: Funkcjonowanie systemu ściśle uzależnione od nasłonecznienia Waga kolektorów może stanowić problem podczas instalacji. Nadwyżki energii zostają zmarnowane. Straty energii w zimnym środowisku.

26 Porównanie fotowoltaiki z kolektorami słonecznymi i pompami ciepła Pompy ciepła Zalet y: Działanie pompy ciepła jest niezależne od pory dnia i pogody. Pełna automatyka programy czasowe, pomiary temperatury, kontrola stanu urządzenia. Wad y: W przypadku powietrznych pomp ciepła istnieje ograniczenie temperaturowe zasysanego powietrza. Generowany hałas przez wentylator, czy sprężarkę podczas pracy urządzenia. Najwyższy pobór własny energii elektrycznej.

27 Hewalex 25 lat doświadczenia na krajowym i zagranicznym rynku energii odnawialnej HEWALEX Sp. z o.o. Sp.k. ul. Słowackiego Czechowice-Dziedzice tel.+48(32) Dunajski Michał michal.dunajski@hewalex.pl Wszelkie prawa zastrzeżone Hewalex Sp. z o.o. Sp.k.
