DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH O PHONO SOLAR DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! MONO POLY

Transkrypt

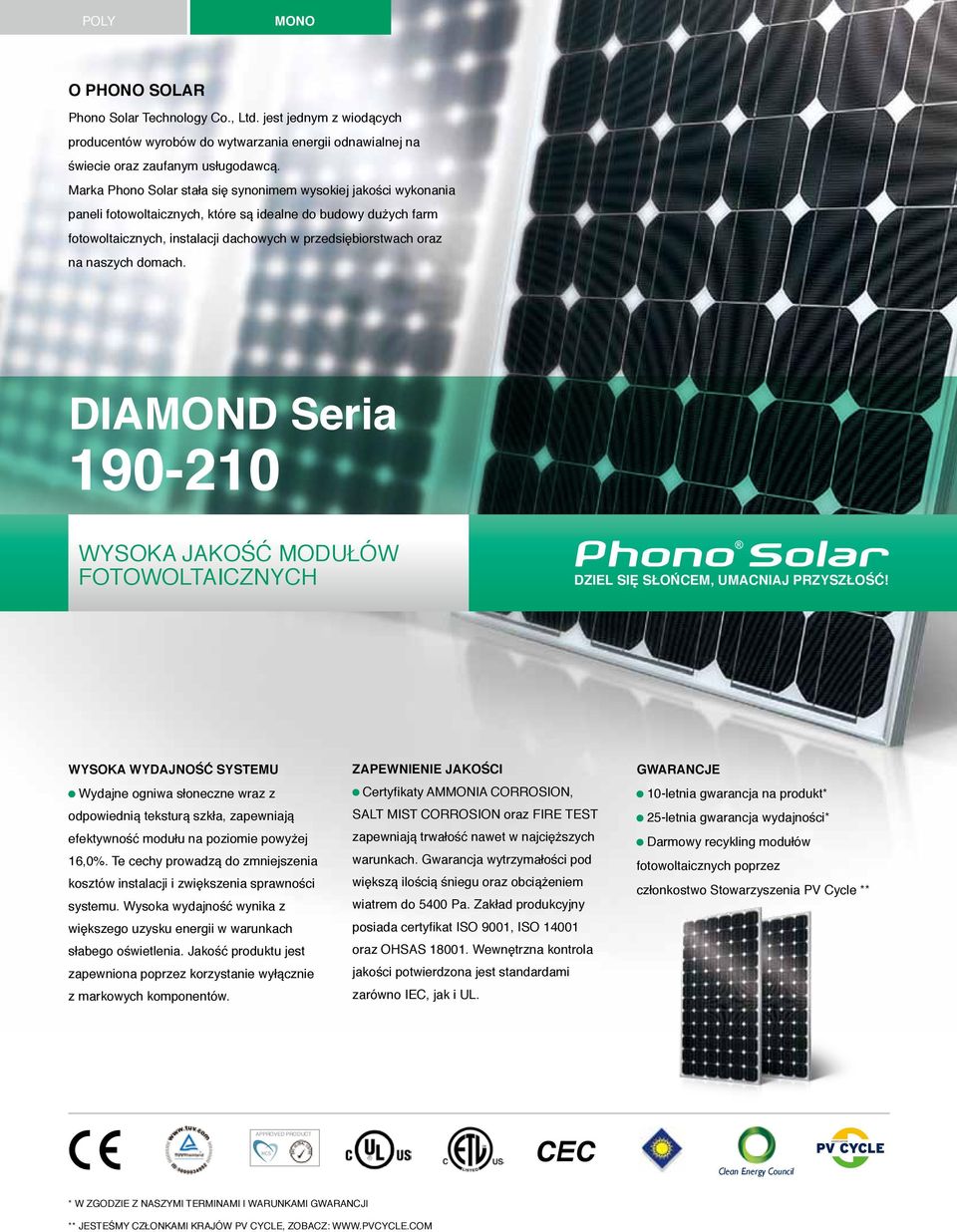

1 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

2 DIAMOND Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Monokrystaliczny kwardrat 125mm x 125mm, 6 x 12 sztuk w serii Długość: 1580mm (62.2 cala) Szerokość: 808mm (31.8 cali) Wysokość: 35/45mm (1.4/1.8 cali) Waga 15/16kg (33/35.3 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (3 sztuki) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parameter Wartość Temperatura pracy From -40 to +85 Typowe podłączenie 24V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Up to 25mm Maksymalna pojemność ciężaru powierzchniowego Up to 2400/5400Pa Zakres bezpiecznika 10A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS190M-24/F 190W 0~+5W 5.14A 37.0V 5.45A 45.0V PS195M-24/F 195W 0~+5W 5.22A 37.4V 5.50A 45.2V PS200M-24/F 200W 0~+5W 5.30A 37.8V 5.55A 45.4V PS205M-24/F 205W 0~+5W 5.38A 38.2V 5.60A 45.6V PS210M-24/F 210W 0~+5W 5.46A 38.6V 5.65A 45.8V CHARAKTERYSTYKA TEMPERATURY NOCT (nominalna temperatura ogniwa operacji) 45 ± (51.18) Współczynnik temperaturowy napięcia -0.30%/K 800(31.50) Współczynnik temperaturowy natężenia Power Temperature Coefficient +0.04%/K -0.44%/K 2-Ø4(0.10) 900(34.43) 8-9x14(0.23x0.36) 758(29.84) WYNIKI PODCZAS NAŚWIETLENIA Intensywność [W/m 2 ] Impp Vmpp (31.81) 45(1.77) OPAKOWANIE ZBIORCZE Module Height 35mm 45mm Kontener 20' GP 40' GP 20' GP 40' GP Ilość sztuk na paletę (62.20) Note: mm(inch) Ilość palet na kontener Ilość sztuk na kontener Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-F-M-WW-1203

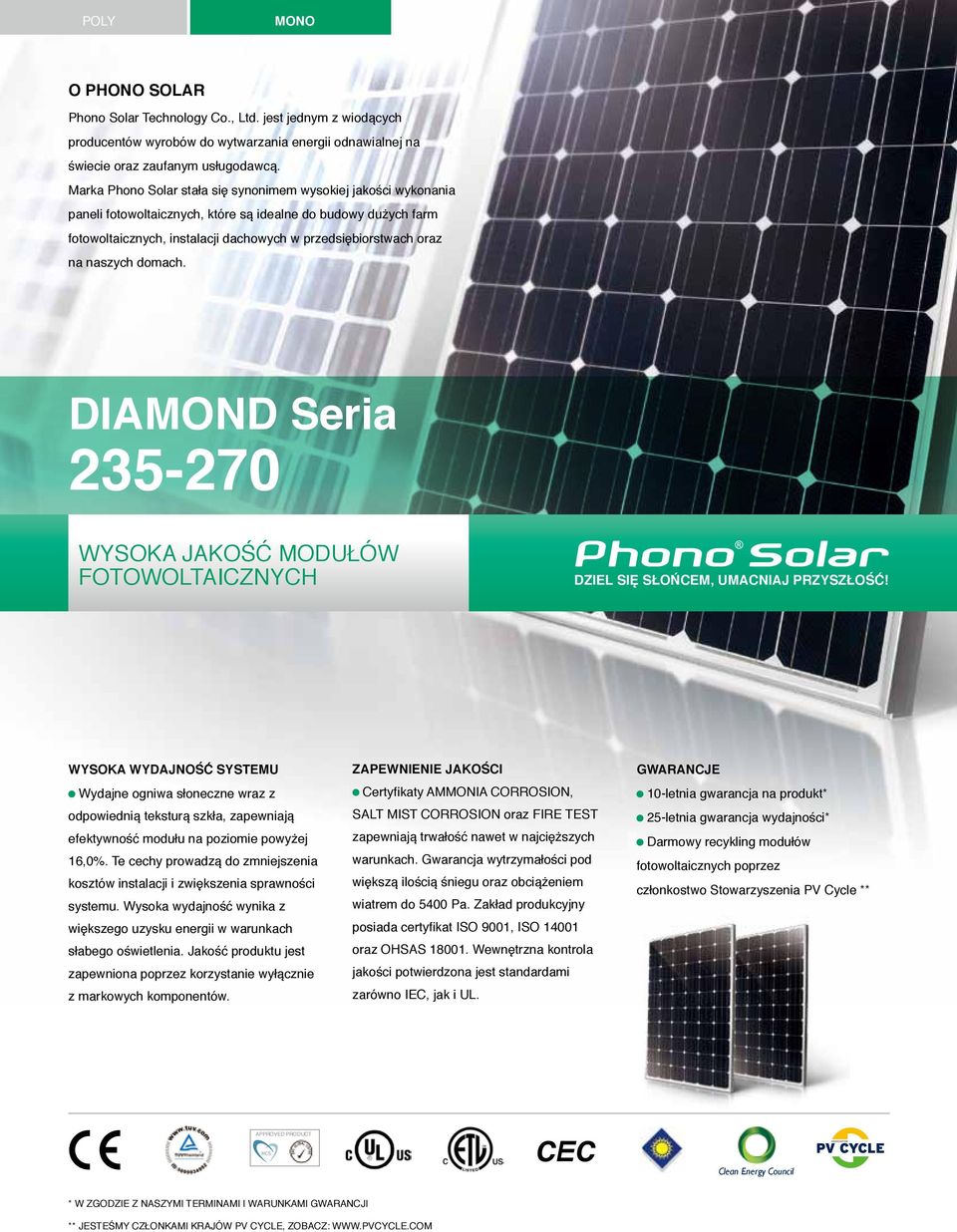

3 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

4 DIAMOND Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Monokrystaliczny kwardrat 156mm x 156mm, 6 x 10 sztuk w serii Długość: 1640mm (64.6 cala) Szerokość: 992mm (39.1 cali) Wysokość: 45mm (1.8 cala) Waga 20kg (44.1 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuki) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parametr Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 20V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS235M-20/U 235W 0~+5W 7.90A 29.8V 8.35A 37.5V PS240M-20/U 240W 0~+5W 8.00A 30.0V 8.45A 37.6V PS245M-20/U 245W 0~+5W 8.13A 30.2V 8.55A 37.8V PS250M-20/U 250W 0~+5W 8.24A 30.4V 8.65A 37.9V PS255M-20/U 255W 0~+5W 8.35A 30.6V 8.75A 38.0V PS260M-20/U 260W 0~+5W 8.46A 30.8V 8.85A 38.1V PS265M-20/U 265W 0~+5W 8.55A 31.0V 8.95A 38.2V PS270M-20/U 270W 0~+5W 8.65A 31.2V 9.05A 38.3V CHARAKTERYSTYKA TEMPERATURY 1360(53.54) 860(33.86) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia -0.30%/K 2-Ø4(0.10) 900(35.43) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy natężenia +0.04%/K Współczynnik temperaturowy mocy -0.44%/K WYNIKI PODCZAS NAŚWIETLENIA IIntensywność [W/m 2 ] Impp Vmpp (1.77) (39.06) OPAKOWANIE ZBIORCZE Kontener 40' HQ Ilość sztuk na paletę (64.57) Note: mm(inch) Ilość palet na kontener 28 Ilość sztuk na kontener 616 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-U-M-WW-1203

5 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

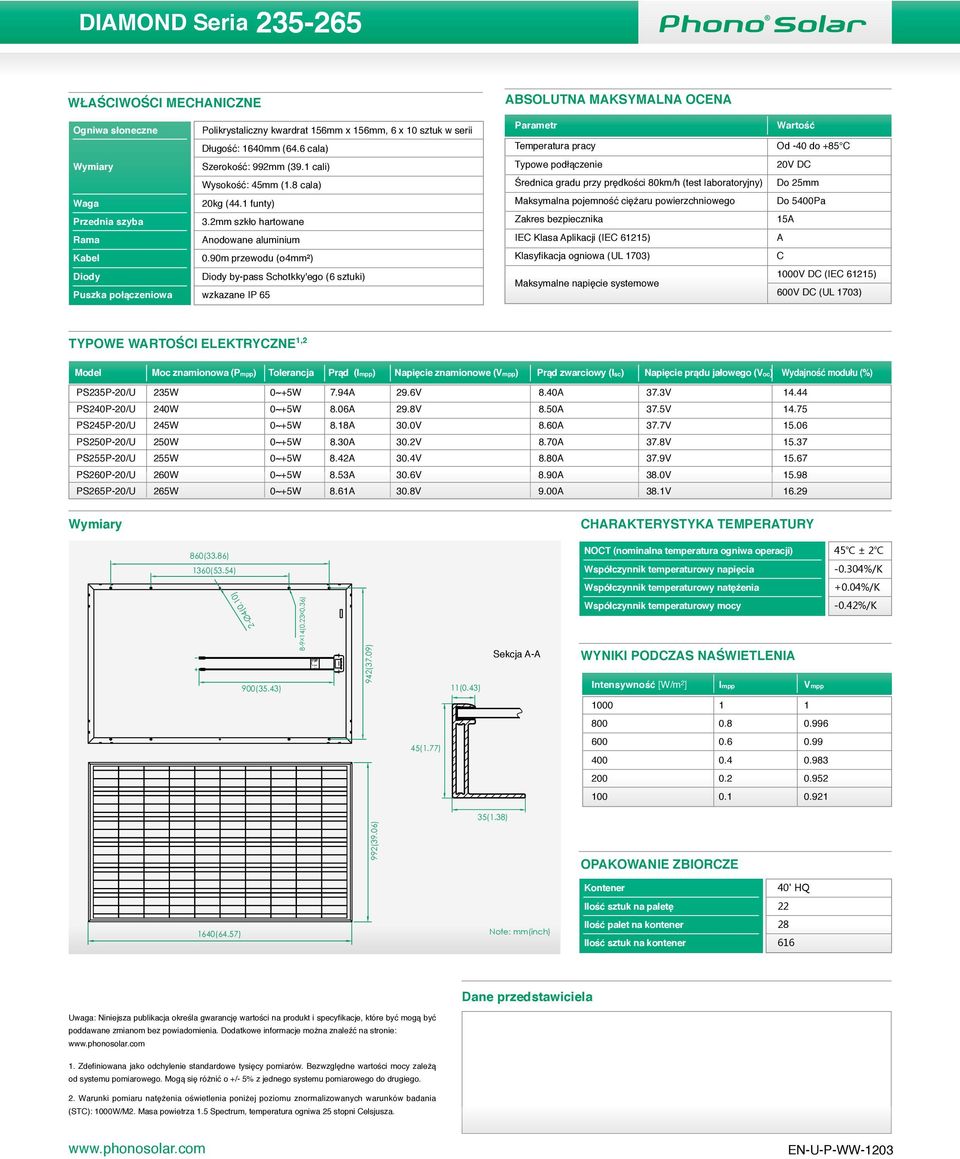

6 DIAMOND Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Polikrystaliczny kwardrat 156mm x 156mm, 6 x 10 sztuk w serii Długość: 1640mm (64.6 cala) Szerokość: 992mm (39.1 cali) Wysokość: 45mm (1.8 cala) Waga 20kg (44.1 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuki) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parametr Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 20V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS235P-20/U 235W 0~+5W 7.94A 29.6V 8.40A 37.3V PS240P-20/U 240W 0~+5W 8.06A 29.8V 8.50A 37.5V PS245P-20/U 245W 0~+5W 8.18A 30.0V 8.60A 37.7V PS250P-20/U 250W 0~+5W 8.30A 30.2V 8.70A 37.8V PS255P-20/U 255W 0~+5W 8.42A 30.4V 8.80A 37.9V PS260P-20/U 260W 0~+5W 8.53A 30.6V 8.90A 38.0V PS265P-20/U 265W 0~+5W 8.61A 30.8V 9.00A 38.1V CHARAKTERYSTYKA TEMPERATURY 860(33.86) 1360(53.54) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia %/K Współczynnik temperaturowy natężenia +0.04%/K 2-Ø4(0.10) 900(35.43) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy mocy WYNIKI PODCZAS NAŚWIETLENIA Intensywność [W/m 2 ] Impp Vmpp -0.42%/K (1.77) (39.06) OPAKOWANIE ZBIORCZE 1640(64.57) Note: mm(inch) Kontener 40' HQ Ilość sztuk na paletę 22 Ilość palet na kontener 28 Ilość sztuk na kontener 616 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-U-P-WW-1203

7 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

8 DIAMOND Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Monokrystaliczny kwardrat 156mm x 156mm, 6 x 12 sztuk w serii Długość: 1956mm (77 cali) Szerokość: 992mm (39.1 cali) Wysokość: 50mm (2 cale) Waga 26kg (57.3 funty) Przednia szyba 4.0mm szkło hartowane Rama Anodowane aluminium Kabel 1.10m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuk) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parameter Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 24V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS280M-24/T 280W 0~+5W PS290M-24/T 290W 0~+5W PS300M-24/T 300W 0~+5W PS310M-24/T 310W 0~+5W PS320M-24/T 320W 0~+5W PS330M-24/T 330W 0~+5W CHARAKTERYSTYKA TEMPERATURY 1676(65.98) 1176(46.30) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia -0.30%/K Współczynnik temperaturowy natężenia +0.04%/K 2-Ø4(0.10) 1100(43.31) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy mocy -0.44%/K WYNIKI PODCZAS NAŚWIETLENIA IIntensywność [W/m 2 ] Impp Vmpp (1.97) (39.06) OPAKOWANIE ZBIORCZE 1956(77.01) Note: mm(inch) Kontener 40' HQ Ilość sztuk na paletę 22 Ilość palet na kontener 22 Ilość sztuk na kontener 484 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-T-M-WW-1203

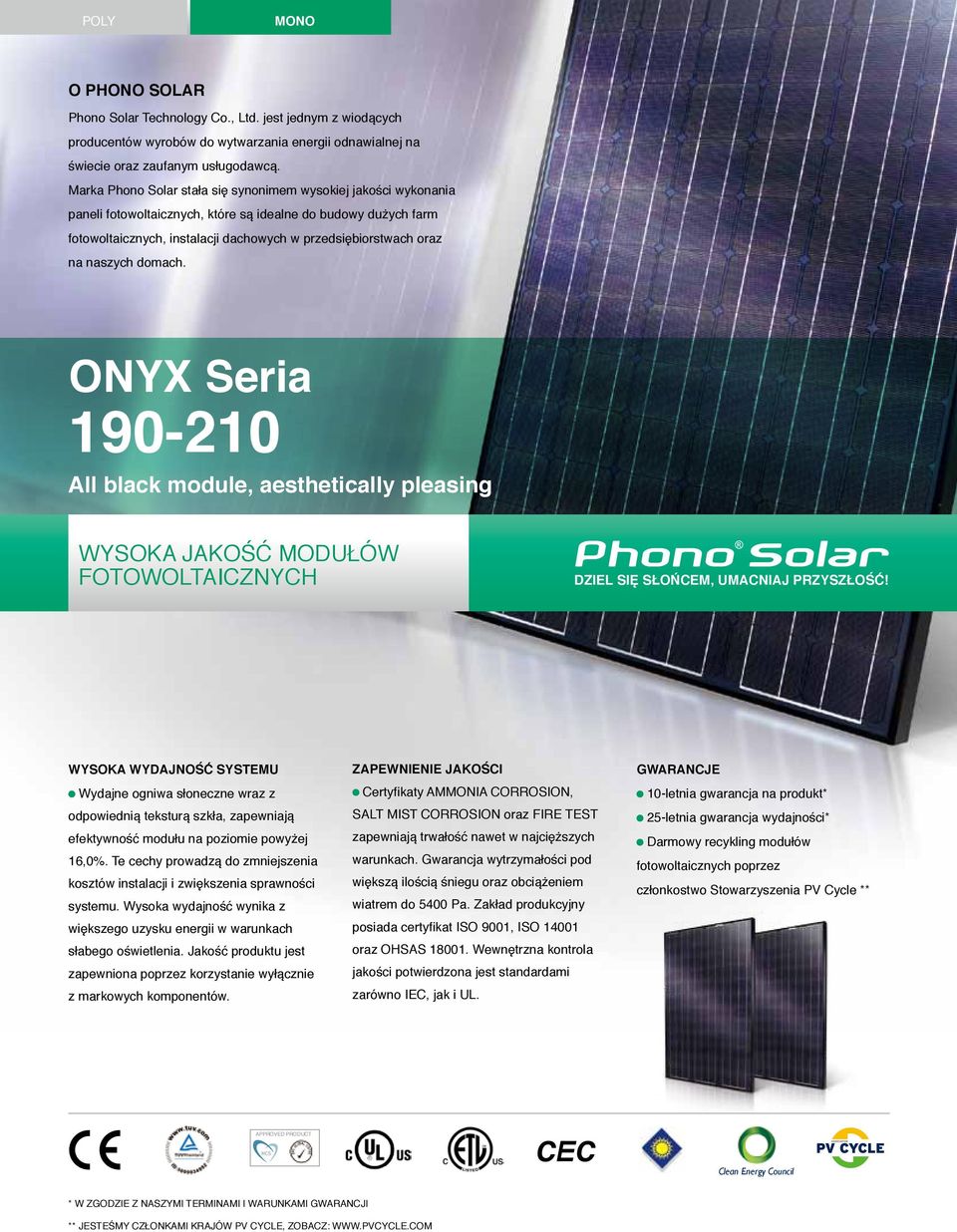

9 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. ONYX Seria All black module, aesthetically pleasing WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

10 ONYX Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Monokrystaliczny kwardrat 125mm x 125mm, 6 x 12 sztuk w serii Długość: 1580mm (62.2 cala) Szerokość: 808mm (31.8 cali) Wysokość: 35/45mm (1.4/1.8 cali) Waga 15/16kg (33/35.3 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (3 sztuki) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parameter Wartość Temperatura pracy From -40 to +85 Typowe podłączenie 24V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Up to 25mm Maksymalna pojemność ciężaru powierzchniowego Up to 2400/5400Pa Zakres bezpiecznika 10A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS190M-24/F 190W 0~+5W 5.14A 37.0V 5.45A 45.0V PS195M-24/F 195W 0~+5W 5.22A 37.4V 5.50A 45.2V PS200M-24/F 200W 0~+5W 5.30A 37.8V 5.55A 45.4V PS205M-24/F 205W 0~+5W 5.38A 38.2V 5.60A 45.6V PS210M-24/F 210W 0~+5W 5.46A 38.6V 5.65A 45.8V CHARAKTERYSTYKA TEMPERATURY 1300(51.18) 800(31.50) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia -0.30%/K Współczynnik temperaturowy natężenia +0.04%/K spodnia warstwa (czarna) 2-Ø4(0.10) 900(34.43) 8-9x14(0.23x0.36) 758(29.84) Power Temperature Coefficient -0.44%/K WYNIKI PODCZAS NAŚWIETLENIA Intensywność [W/m 2 ] Impp Vmpp rama (czarna) (31.81) 45(1.77) OPAKOWANIE ZBIORCZE Module Height 35mm 45mm Kontener 20' GP 40' GP 20' GP 40' GP Ilość sztuk na paletę (62.20) Note: mm(inch) Ilość palet na kontener Ilość sztuk na kontener Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-F-M-BB-1203

11 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. ONYX Seria całkowicie czarny moduł, podkreśla estetykę WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

12 ONYX Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Monokrystaliczny kwardrat 156mm x 156mm, 6 x 10 sztuk w serii Długość: 1640mm (64.6 cala) Szerokość: 992mm (39.1 cali) Wysokość: 45mm (1.8 cala) Waga 20kg (44.1 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuk) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parametr Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 20V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS235M-20/U 235W 0~+5W 7.90A 29.8V 8.35A 37.5V PS240M-20/U 240W 0~+5W 8.00A 30.0V 8.45A 37.6V PS245M-20/U 245W 0~+5W 8.13A 30.2V 8.55A 37.8V PS250M-20/U 250W 0~+5W 8.24A 30.4V 8.65A 37.9V PS255M-20/U 255W 0~+5W 8.35A 30.6V 8.75A 38.0V PS260M-20/U 260W 0~+5W 8.46A 30.8V 8.85A 38.1V PS265M-20/U 265W 0~+5W 8.55A 31.0V 8.95A 38.2V PS270M-20/U 270W 0~+5W 8.65A 31.2V 9.05A 38.3V CHARAKTERYSTYKA TEMPERATURY 1360(53.54) 860(33.86) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia -0.30%/K spodnia warstwa (czarna) 2-Ø4(0.10) 900(35.43) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy natężenia +0.04%/K Współczynnik temperaturowy mocy -0.44%/K WYNIKI PODCZAS NAŚWIETLENIA IIntensywność [W/m 2 ] Impp Vmpp rama (czarna) 45(1.77) (39.06) OPAKOWANIE ZBIORCZE Kontener 40' HQ Ilość sztuk na paletę (64.57) Note: mm(inch) Ilość palet na kontener 28 Ilość sztuk na kontener 616 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. E N - U - M -

13 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. ONYX Seria całkowicie czarny moduł, podkreśla estetykę WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

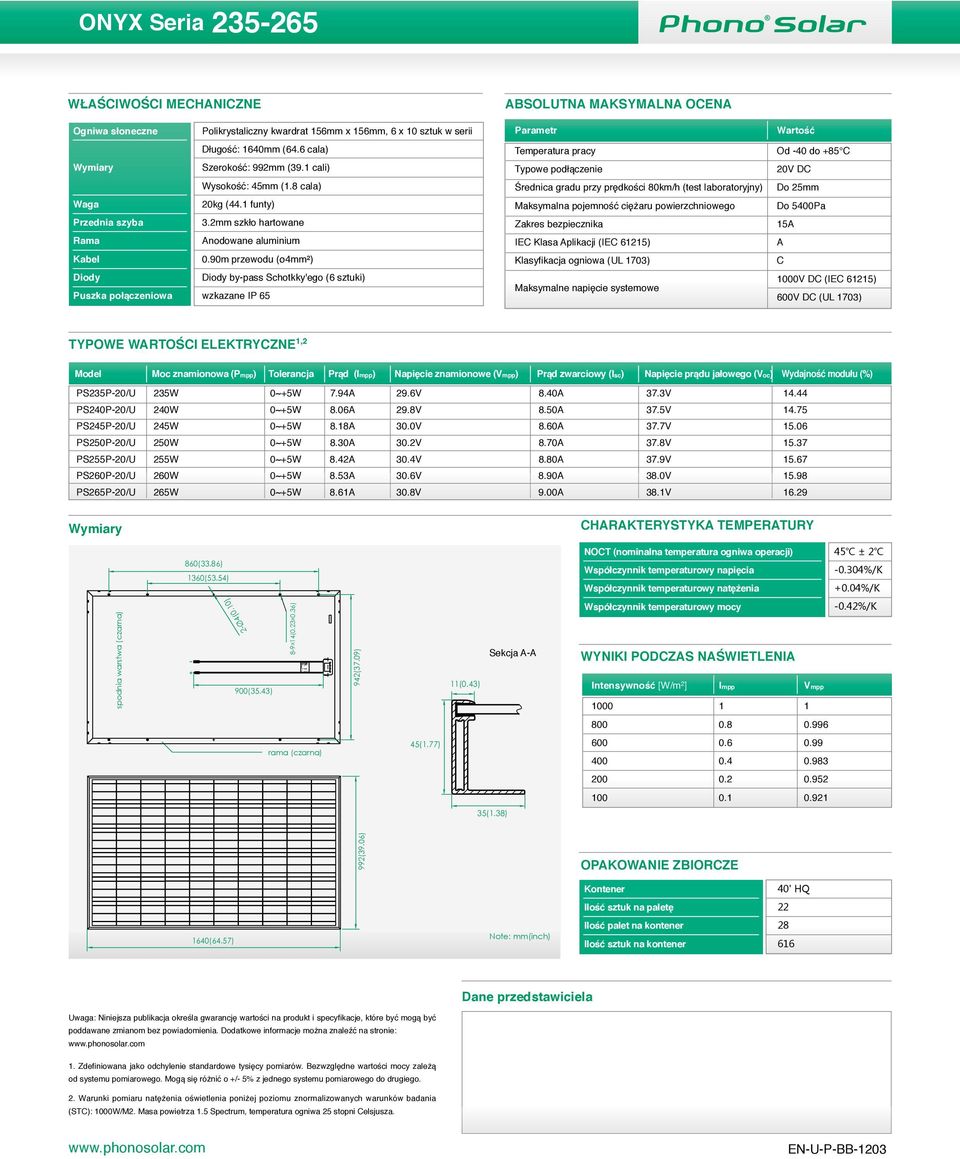

14 ONYX Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Polikrystaliczny kwardrat 156mm x 156mm, 6 x 10 sztuk w serii Długość: 1640mm (64.6 cala) Szerokość: 992mm (39.1 cali) Wysokość: 45mm (1.8 cala) Waga 20kg (44.1 funty) Przednia szyba 3.2mm szkło hartowane Rama Anodowane aluminium Kabel 0.90m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuki) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parametr Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 20V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS235P-20/U 235W 0~+5W 7.94A 29.6V 8.40A 37.3V PS240P-20/U 240W 0~+5W 8.06A 29.8V 8.50A 37.5V PS245P-20/U 245W 0~+5W 8.18A 30.0V 8.60A 37.7V PS250P-20/U 250W 0~+5W 8.30A 30.2V 8.70A 37.8V PS255P-20/U 255W 0~+5W 8.42A 30.4V 8.80A 37.9V PS260P-20/U 260W 0~+5W 8.53A 30.6V 8.90A 38.0V PS265P-20/U 265W 0~+5W 8.61A 30.8V 9.00A 38.1V CHARAKTERYSTYKA TEMPERATURY 860(33.86) 1360(53.54) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia %/K Współczynnik temperaturowy natężenia +0.04%/K spodnia warstwa (czarna) 2-Ø4(0.10) 900(35.43) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy mocy WYNIKI PODCZAS NAŚWIETLENIA Intensywność [W/m 2 ] Impp Vmpp %/K rama (czarna) 45(1.77) (39.06) OPAKOWANIE ZBIORCZE Kontener 40' HQ Ilość sztuk na paletę (64.57) Note: mm(inch) Ilość palet na kontener 28 Ilość sztuk na kontener 616 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-U-P-BB-1203

15 POLY MONO O PHONO SOLAR Phono Solar Technology Co., Ltd. jest jednym z wiodących producentów wyrobów do wytwarzania energii odnawialnej na świecie oraz zaufanym usługodawcą. Marka Phono Solar stała się synonimem wysokiej jakości wykonania paneli fotowoltaicznych, które są idealne do budowy dużych farm fotowoltaicznych, instalacji dachowych w przedsiębiorstwach oraz na naszych domach. DIAMOND Seria WYSOKA JAKOŚĆ MODUŁÓW FOTOWOLTAICZNYCH DZIEL SIĘ SŁOŃCEM, UMACNIAJ PRZYSZŁOŚĆ! WYSOKA WYDAJNOŚĆ SYSTEMU Wydajne ogniwa słoneczne wraz z odpowiednią teksturą szkła, zapewniają efektywność modułu na poziomie powyżej 16,0%. Te cechy prowadzą do zmniejszenia kosztów instalacji i zwiększenia sprawności systemu. Wysoka wydajność wynika z większego uzysku energii w warunkach słabego oświetlenia. Jakość produktu jest zapewniona poprzez korzystanie wyłącznie z markowych komponentów. ZAPEWNIENIE JAKOŚCI Certyfikaty AMMONIA CORROSION, SALT MIST CORROSION oraz FIRE TEST zapewniają trwałość nawet w najcięższych warunkach. Gwarancja wytrzymałości pod większą ilością śniegu oraz obciążeniem wiatrem do 5400 Pa. Zakład produkcyjny posiada certyfikat ISO 9001, ISO oraz OHSAS Wewnętrzna kontrola jakości potwierdzona jest standardami zarówno IEC, jak i UL. GWARANCJE 10-letnia gwarancja na produkt* 25-letnia gwarancja wydajności* Darmowy recykling modułów fotowoltaicznych poprzez członkostwo Stowarzyszenia PV Cycle ** APPROVED PRODUCT MCS Clean Energy Council * W ZGODZIE Z NASZYMI TERMINAMI I WARUNKAMI GWARANCJI ** JESTEŚMY CZŁONKAMI KRAJÓW PV CYCLE, ZOBACZ:

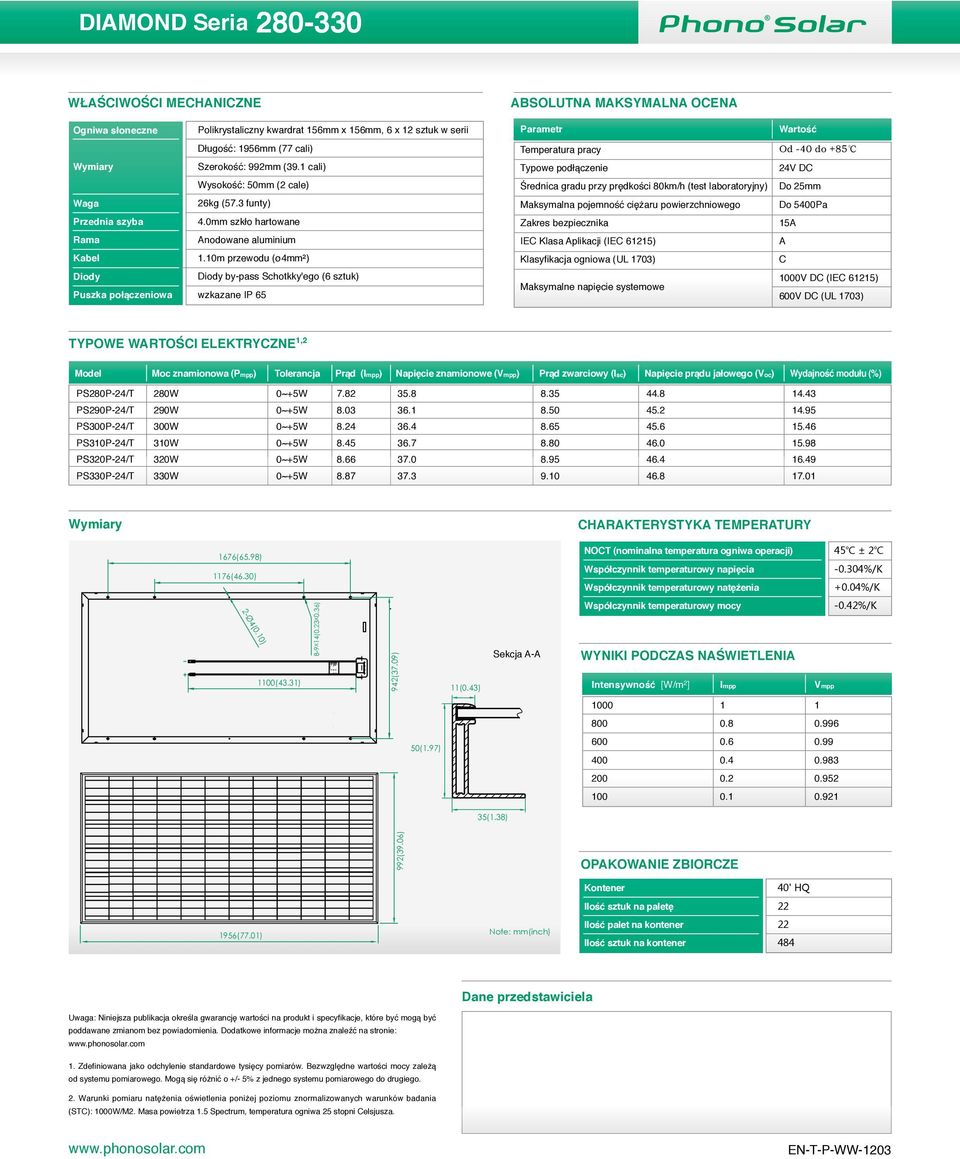

16 DIAMOND Seria WŁAŚCIWOŚCI MECHANICZNE Ogniwa słoneczne Polikrystaliczny kwardrat 156mm x 156mm, 6 x 12 sztuk w serii Długość: 1956mm (77 cali) Szerokość: 992mm (39.1 cali) Wysokość: 50mm (2 cale) Waga 26kg (57.3 funty) Przednia szyba 4.0mm szkło hartowane Rama Anodowane aluminium Kabel 1.10m przewodu (ø4mm²) Diody Diody by-pass Schotkky'ego (6 sztuk) Puszka połączeniowa wzkazane IP 65 ABSOLUTNA MAKSYMALNA OCENA Parametr Wartość Temperatura pracy Od -40 do +85 Typowe podłączenie 24V DC Średnica gradu przy prędkości 80km/h (test laboratoryjny) Do 25mm Maksymalna pojemność ciężaru powierzchniowego Do 5400Pa Zakres bezpiecznika 15A IEC Klasa Aplikacji (IEC 61215) A Klasyfikacja ogniowa (UL 1703) C 1000V DC (IEC 61215) Maksymalne napięcie systemowe 600V DC (UL 1703) TYPOWE WARTOŚCI ELEKTRYCZNE 1,2 Model Moc znamionowa (Pmpp) Tolerancja Prąd (Impp) Napięcie znamionowe (Vmpp) Prąd zwarciowy (Isc) Napięcie prądu jałowego (Voc) Wydajność modułu (%) PS280P-24/T 280W 0~+5W PS290P-24/T 290W 0~+5W PS300P-24/T 300W 0~+5W PS310P-24/T 310W 0~+5W PS320P-24/T 320W 0~+5W PS330P-24/T 330W 0~+5W CHARAKTERYSTYKA TEMPERATURY 1676(65.98) 1176(46.30) NOCT (nominalna temperatura ogniwa operacji) 45 ± 2 Współczynnik temperaturowy napięcia %/K Współczynnik temperaturowy natężenia +0.04%/K 2-Ø4(0.10) 1100(43.31) 8-9x14(0.23x0.36) 942(37.09) Współczynnik temperaturowy mocy -0.42%/K WYNIKI PODCZAS NAŚWIETLENIA Intensywność [W/m 2 ] Impp Vmpp (1.97) (39.06) OPAKOWANIE ZBIORCZE 1956(77.01) Note: mm(inch) Kontener 40' HQ Ilość sztuk na paletę 22 Ilość palet na kontener 22 Ilość sztuk na kontener 484 Dane przedstawiciela Uwaga: Niniejsza publikacja określa gwarancję wartości na produkt i specyfikacje, które być mogą być poddawane zmianom bez powiadomienia. Dodatkowe informacje można znaleźć na stronie: 1. Zdefiniowana jako odchylenie standardowe tysięcy pomiarów. Bezwzględne wartości mocy zależą od systemu pomiarowego. Mogą się różnić o +/- 5% z jednego systemu pomiarowego do drugiego. 2. Warunki pomiaru natężenia oświetlenia poniżej poziomu znormalizowanych warunków badania (STC): 1000W/M2. Masa powietrza 1.5 Spectrum, temperatura ogniwa 25 stopni Celsjusza. EN-T-P-WW-1203
