1 European Institute of Environmental Energy POLAND, Ltd WARSZAWA UL. CHOCIMSKA 31/9 AUDYT ENERGETYCZNY OŚWIETLENIA WEWNĘTRZNEGO BUDYNKÓW B I C OŚRODKA PROFILAKTYKI I EPIDEMIOLOGII NOWOTWORÓW W POZNANIU UL.KAZIMIERZA WIELKIEGO 24/26 Wykonawca: mgr inż. Piotr Bryzek

2 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek użyteczności publicznej 1.2 Rok budowy 1.3 Właściciel lub zarządca (nazwa lub imię i nazwisko, adres) Ośrodek Profilaktyki i Epidemiologii Nowotworów ul. Kazimierza Wielkiego 24/ Poznań 1.4 Adres budynku Poznań ul. Kazimierza Wielkiego 24/26 2. Nazwa, nr REGON i adres firmy wykonującej audyt: European Institute of Energy Poland ltd. ul. Chocimska 31/9 ; Warszawa Regon Imię i nazwisko, nr PESEL oraz adres audytora, posiadane kwalifikacje, podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Posiadane kwalifikacje (w tym ew. uprawnienia) Miejscowość: Warszawa. data wykonania opracowania: Spis treści: 1. Strony tytułowe 2. Karta audytu energetycznego 3. Ocena opłacalności przyjętego wariantu modernizacji oświetlenia elektrycznego 4. Parametry przedsięwzięcia służącego poprawie efektywności energetycznej 5. Montaż OZE do zmniejszenia zużycia energii elektrycznej do oświetlenia budynku-fotowoltaika 6. Podsumowanie

3 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Karta audytu energetycznego budynku *) 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 4/1 3. Kubatura części ogrzewanej [ m 3 ] 9501,7 4. Powierzchnia netto budynku [m 2 ] - 5. Powierzchnia użytkowa [ m 2 ] 3425,4 6. Powierzchnia użytkowa lokali użytkowych [m 2 ] - 7. Liczba pracowników - 8 Sposób przygotowania ciepłej wody centralna 9. Rodzaj systemu ogrzewania budynku Centralnie, pompowy 10. Współczynnik kształtu A/V [1/m] 2. Współczynniki przenikania ciepła przez przegrody budowlane [ W/(m 2 K)] 1. Ściany zewnętrzne 2. Stropodach 3. okna 4. drzwi 5. inne 3. Sprawności składowe systemu ogrzewania 1. Sprawność wytwarzania 2. Sprawność przesyłania 3. Sprawność regulacji i wykorzystania 4. Sprawność akumulacji 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji ( naturalna, mechaniczna) 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza wentylacyjnego [ m 3 /h ] 4. Liczba wymian [1/h] 5. Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodrnizacji 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 2 Obliczeniowa moc cieplna na przygotowanie cwu [kw] Nie dot. Nie dot. 3 Instalacja elektryczna oświetlenie [ kw] 28,025 7,940 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku 3. bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z 4. uwzględnieniem sprawności systemu grzewczego i przerw w Nie dotyczy Nie dotyczy ogrzewaniu [GJ/rok] 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu [GJ/rok] 6. Zapotrzebowanie energii elektrycznej na potrzeby oświetlania budynku w ciągu roku. [ kwh/ rok ]

4 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu Nie dotyczy [kwh/(m 3 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu ) Opłata za dostawę energii elektrycznej 1 kwh na oświetlenie 1. [zł] 7. Charakterystyka ekonomiczna przedsięwzięcia modernizacji oświetlenia. 0,84 0,84 Planowana suma kredytu [zł ] Planowane koszty całkowite [zł] Zmniejszenie zapotrzebowania na energię elektryczną [ % ] Roczna oszczędność kosztów energii elektrycznej [zł/rok] 71,

5 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Ocena opłacalności przyjętego wariantu modernizacji oświetlenia elektrycznego pomieszczeń budynku. 3.1 Ocena opłacalności zastosowania nowego energooszczędnego oświetlania wewnętrznego w pomieszczeniach. Dane: zestawienie opraw elektrycznych na podstawie wykonanej inwentaryzacji na obiekcie podano w p. 3.2 audytu. Opis wariantów usprawnienia: W ramach modernizacji systemu oświetlenia wewnętrznego budynku,przewiduje się wymianę istniejącego oświetlenia w budynku na świetlówki i oprawy typu LED. Po modernizacji Lp. Omówienie Jedn. Stan istniejący 1 Oświetlenie pomieszczeń 2 Całkowita moc zainstalowana kw 28,025 7, Przewidywany czas użytkowania oświetlenia 2 h / rok Energia elektryczna na potrzeby oświetlenia. kwh Koszt energii elektrycznej na potrzeby oświetlenia 1 zł/ rok Roczna oszczędność kosztów zł/ rok Cena usprawnienia Zł SPBT=N U / O ru Lata 2,6 Podstawa przyjętych wartości N U Kalkulację kosztów wymiany opraw oświetleniowych opracowano na podstawie oferty firmy instalacyjnej elektrycznej obejmującej dostawę opraw oraz koszty robocizny. 1 0,84 zł / kwh

6 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Zbiorcza inwentaryzacja istniejącego oświetlenia: typ oprawy Moc źródła światła {W} Ilość opraw w budynku łączna moc źródeł światła [W] łączna moc źródeł światła po modernizacji[w] / rastrowa/ / rastrowa / rastrowa / rastrowa 4 x x x x x x x x x żarowe/ halogen wbudowany/ żarowe/ halogen wbudowany/ 4 x x żarowe 1 x razem Wskaźniki efektywności oświetlenia roczne zużycie energii elektrycznej przez oświetlenie 1 czas użytkowania 2500 [h /a] 2 powierzchnia użytkowa 3425,4 [ m 2 ] 3 oświetlenie [ kwh/ rok] 4 jednostkowe zapotrzebowanie energii X 20,5 [ kwh / m 2 rok ] 5 moc jednostkowa P N 8,2 [W / m 2 ] X Zużycie energii na oświetlenie wg. Rozporządzenia oblicza się wg. wzoru

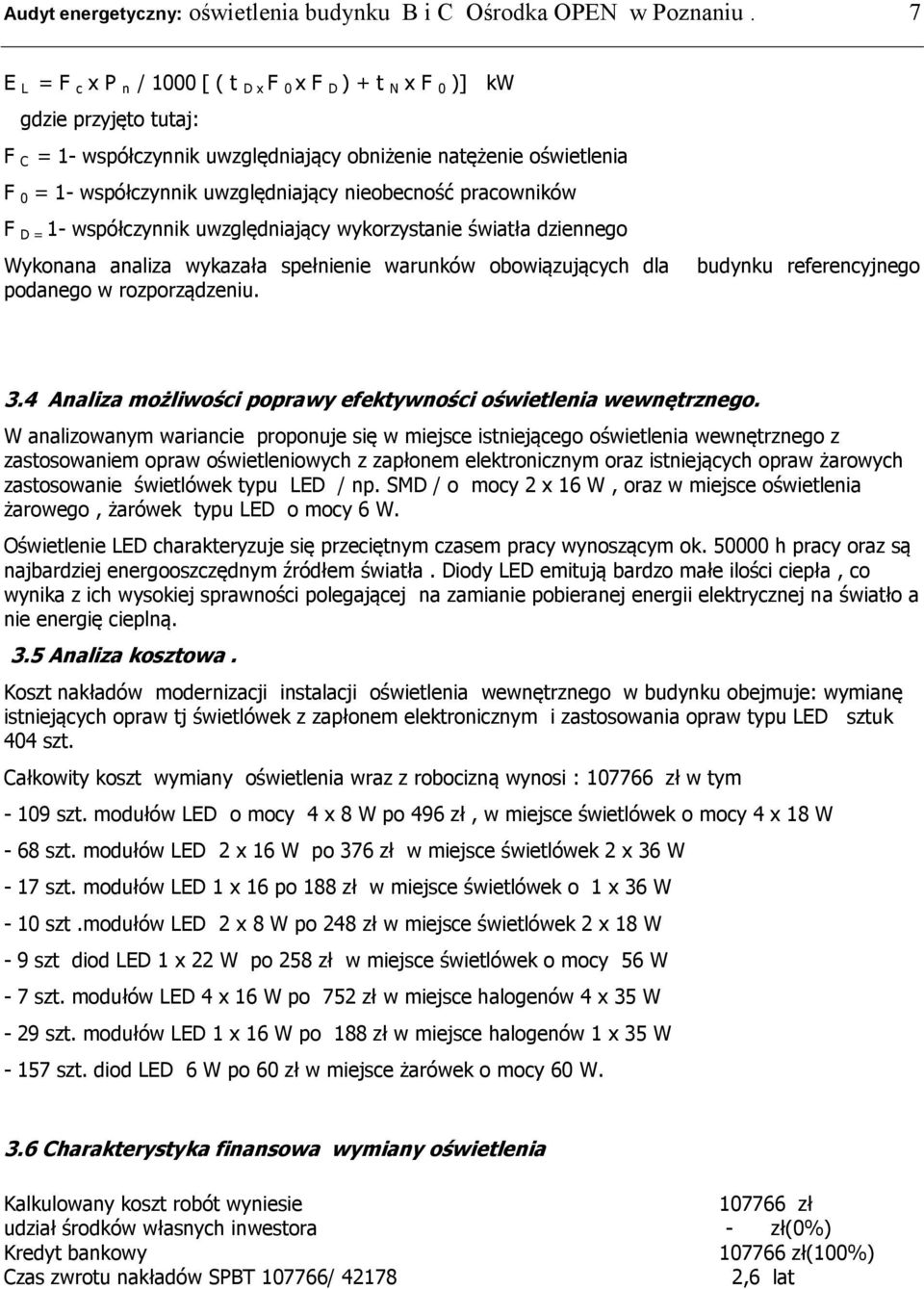

7 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu. 7 E L = F c x P n / 1000 [ ( t D x F 0 x F D ) + t N x F 0 )] kw gdzie przyjęto tutaj: F C = 1- współczynnik uwzględniający obniżenie natężenie oświetlenia F 0 = 1- współczynnik uwzględniający nieobecność pracowników F D = 1- współczynnik uwzględniający wykorzystanie światła dziennego Wykonana analiza wykazała spełnienie warunków obowiązujących dla podanego w rozporządzeniu. budynku referencyjnego 3.4 Analiza możliwości poprawy efektywności oświetlenia wewnętrznego. W analizowanym wariancie proponuje się w miejsce istniejącego oświetlenia wewnętrznego z zastosowaniem opraw oświetleniowych z oraz istniejących opraw żarowych zastosowanie świetlówek typu LED / np. SMD / o mocy 2 x 16 W, oraz w miejsce oświetlenia żarowego, żarówek typu LED o mocy 6 W. Oświetlenie LED charakteryzuje się przeciętnym czasem pracy wynoszącym ok h pracy oraz są najbardziej energooszczędnym źródłem światła. Diody LED emitują bardzo małe ilości ciepła, co wynika z ich wysokiej sprawności polegającej na zamianie pobieranej energii elektrycznej na światło a nie energię cieplną. 3.5 Analiza kosztowa. Koszt nakładów modernizacji instalacji oświetlenia wewnętrznego w budynku obejmuje: wymianę istniejących opraw tj świetlówek z i zastosowania opraw typu LED sztuk 404 szt. Całkowity koszt wymiany oświetlenia wraz z robocizną wynosi : zł w tym szt. modułów LED o mocy 4 x 8 W po 496 zł, w miejsce świetlówek o mocy 4 x 18 W - 68 szt. modułów LED 2 x 16 W po 376 zł w miejsce świetlówek 2 x 36 W - 17 szt. modułów LED 1 x 16 po 188 zł w miejsce świetlówek o 1 x 36 W - 10 szt.modułów LED 2 x 8 W po 248 zł w miejsce świetlówek 2 x 18 W - 9 szt diod LED 1 x 22 W po 258 zł w miejsce świetlówek o mocy 56 W - 7 szt. modułów LED 4 x 16 W po 752 zł w miejsce halogenów 4 x 35 W - 29 szt. modułów LED 1 x 16 W po 188 zł w miejsce halogenów 1 x 35 W szt. diod LED 6 W po 60 zł w miejsce żarówek o mocy 60 W. 3.6 Charakterystyka finansowa wymiany oświetlenia Kalkulowany koszt robót wyniesie zł udział środków własnych inwestora - zł(0%) Kredyt bankowy zł(100%) Czas zwrotu nakładów SPBT / ,6 lat

8 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Inwentaryzacja istniejącego oświetlenia wewnętrznego budynku pomieszczenia piwnic korytarze żarowa żarowa 1x 75 W 12 pom techniczne żarowa żarowa 1x 75 W 42 świetlówki 2 x 36 W 4 świetlówki 2 x 56 W 1 świetlówki 1 x 36 W 2 pom sanitarne żarowa żarowa 1x 75 W 1 pomieszczenia parteru budynek B korytarz rastrowa pokoje rastrowa rastrowa rastrowa sanitariaty rastrowa rastrowa 4x 18 W 11 4x 18 W 33 1x 36 W 4 1x 18 W 2 4x 18 W 1 1x 36 W 3

9 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu. 9 pomieszczenia I piętra budynku B korytarze i klatki schodowe żarowa halogen wbudowany 1 x x 18 W 7 żarowa żarowa 1x 75 W 4 świetlówka hermetyczna 1 x 56 W 2 pokoje rastrowa 4 x 18 W 13 rastrowa 2 x 36 W 5 2 x 36 W 2 2 x 18 W 8 2 x 56 W 2 1 x 56 W 1 żarowa halogen wbudowany 1 x żarowa halogen wbudowany 4 x 35 7

10 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu. 10 żarowa żarowa 1 x75 W 16 pom sanitarne żarowa żarowa 1 x75 W 6 pomieszczenia II piętra budynku B korytarz rastrowa 4 x 18 W 4 x 18 W 12 pokoje rastrowa 4 x 18 W 31 rastrowa 2 x 36 W 14 rastrowa 1 x 36 W 2 pom sanitarne 1 x 36 W 6 pomieszczenia III piętra budynku B pokoje 2 x 36 W 33 korytarz 2 x 36 W 7 pom sanitarne 2 x 36 W 1 żarowa żarowa 1 x75 W 5

11 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu. 11 pomieszczenia piętra I budynku A pokoje 2 x 36 W 2 4 x 18 W 1 żarowa żarowe 1 x 75 W 12 pomieszczenia piętra II budynku A pokoje żarowa żarowe 1 x 75 W 18 pomieszczenia piętra III budynku A pokoje żarowa żarowe 1 x 75 W 23

12 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Parametry przedsięwzięcia służącego poprawie efektywności energetycznej Lp. Usprawnienia w przedsięwzięciu modernizacyjnym Planowane koszty całkowite Roczne oszczędność energii finalnej Roczne oszczędność energii finalnej Roczne oszczędność kosztów SPBT zł % kwh/rok złrok lata 1. Oświetlenie % ,56 2. Suma % , Energia finalna i pierwotna Lp Opis Energia finalna wi Energia pierwotna Emisja CO2 GJ/rok kwh/rok - GJ/rok kwh/rok kg/kwh kg/rok Przed modernizacją 1 Oświetlenie , Po modernizacji 1 Oświetlenie , Oszczędność Nośnik energii : elektownie zawodowe wi : 3 Emisja CO2, kg/gj: 94,19 Emisja CO2, kg/kwh: 0, Parametry przedsięwzięcia służącego poprawie efektywności energetycznej (na podstawie audytu efektywności energetycznej) 1 Średnioroczna oszczędność energii finalnej: [kwh/rok] 4,317 [toe/rok] Średnioroczna oszczędność energii 2 pierwotnej: [kwh/rok] 12,952 [toe/rok] 3 Szacowana wielkość redukcji emisji CO2***: 51,08 ton/rok 1 toe = 41,868 GJ 1 toe = kwh

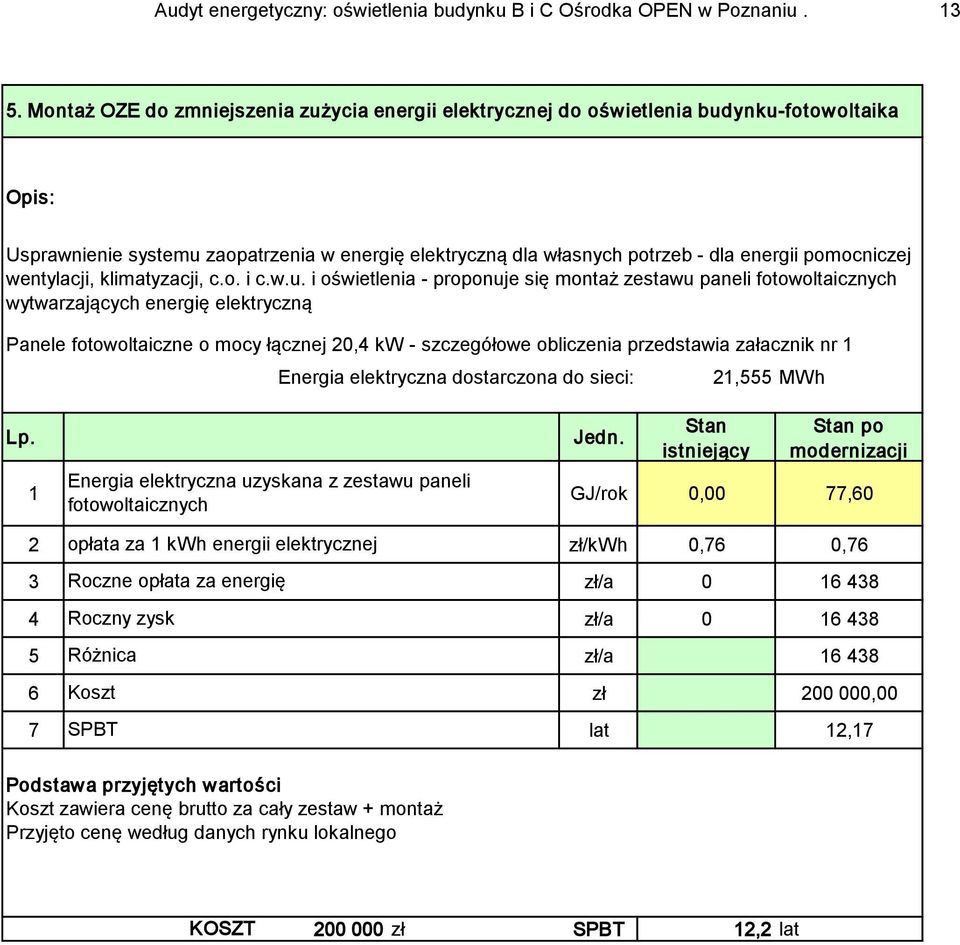

13 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Montaż OZE do zmniejszenia zużycia energii elektrycznej do oświetlenia budynku-fotowoltaika Opis: Usprawnienie systemu zaopatrzenia w energię elektryczną dla własnych potrzeb - dla energii pomocniczej wentylacji, klimatyzacji, c.o. i c.w.u. i oświetlenia - proponuje się montaż zestawu paneli fotowoltaicznych wytwarzających energię elektryczną Panele fotowoltaiczne o mocy łącznej 20,4 kw - szczegółowe obliczenia przedstawia załacznik nr 1 Energia elektryczna dostarczona do sieci: 21,555 MWh Lp. Jedn. Stan istniejący Stan po modernizacji Energia elektryczna uzyskana z zestawu paneli 1 GJ/rok 0,00 77,60 fotowoltaicznych 2 opłata za 1 kwh energii elektrycznej zł/kwh 0,76 0,76 3 Roczne opłata za energię zł/a Roczny zysk zł/a Różnica zł/a Koszt zł ,00 7 SPBT lat 12,17 Podstawa przyjętych wartości Koszt zawiera cenę brutto za cały zestaw + montaż Przyjęto cenę według danych rynku lokalnego KOSZT zł SPBT 12,2 lat

14 Audyt energetyczny: oświetlenia budynku B i C Ośrodka OPEN w Poznaniu Podsumowanie Zastosowanie usprawnienia i metoda określenia ich efektów Usprawnienia w ramach przedsięwzięcia Metoda określenia efektów usprawnienia (źródła danych, metody obliczeniowe, programy komputerowe) Modernizacja oświatlenia Obliczenie energii wg inwentaryzacji i metod obliczeniowych zawartych w metodyce dotyczącej świadectw energetycznych. Obliczenie efektów ekonomicznych na podstawie cen zakupu materiałów i robocizny oraz cen energii Montaż paneli fotowoltaicznych Obliczenie energii wg metod obliczeniowych zawartych w metodyce dotyczącej świadectw energetycznych. Obliczenie efektów ekonomicznych na podstawie cen zakupu materiałów i robocizny oraz cen energii 6.2 Zestawienie efektów przedsięwzięcia Lp. Rodzaj danych Jednostka Wartość Uwagi MWh/a 71,8 1 Oszczędność zużycia energii finalnej GJ/rok 258,4 toe/rok 6,171 2 Współczynnik nakładu nieodnawialnej energii pierwotnej - 3 MWh/a 215,3 3 Oszczędność zużycia energii pierwotnej GJ/rok 775,1 elektownie zawodowe toe/rok 18,513 4 Wskaźnik emisji CO 2 Kg CO 2 /GJ 94,19 elektownie zawodowe 5 Szacowana wielkość redukcji emisji CO 2 MgCO 2 /rok 51,10 6 Roczna oszczędność kosztu energii tys.zł/rok 58,62 7 Koszt przedsięwzięcia tys.zł 307,77 8 Czas zwrotu Lata 5,3

15 Czysta Energia - pakiet narzędzi analitycznych Informacje o projekcie Nazwa projektu Lokalizacja projektu Opracowane dla Opracowane przez Szukaj w bazie danych projektów 20,4 kw Poznań budynek B OPEN Piotr Bryzek Typ projektu Technologia Typ sieci elektrycznej Rodzaj analizy Referencyjna wartość opałowa Pokaż ustawienia Język Podręcznik użytkownika Waluta Symbol Jednostki Produkcja energii elektrycznej Ogniwo fotowoltaiczne Sieć lokalna Metoda 1 Ciepło spalania (Wg) Polish - Polski English - Anglais Polska System metryczny Warunki odniesienia Lokalizacja danych klimatycznych Pokaż dane Wybierz lokalizację danych klimatycznych Poznan/Lawica Lokalizacja danych klimatycznych Lokalizacja projektu Jednostka Szerokość geograficzna N 52,4 52,4 Długość geograficzna E 16,9 16,9 Poziom n.p.m. m Temperatura obliczeniowa - ogrzewanie C -11,1 Temperatura obliczeniowa - chodzenie C 28,0 Amplituda temperatury gruntu C 19,1 Dzienne promieniowanie słoneczne - poziome Miesięczne stopniodni - chłodzenie Miesiąc Temperatura powietrza Wilgotność względna Ciśnienie atmosferyczne Prędkość wiatru Temperatura gruntu Stopniodni - ogrzewanie C % kwh/m²/d kps m/d C C-d C-d Styczeń -0,8 85,6% 0,82 100,5 3,9-2, Luty -0,2 82,8% 1,53 100,4 3,8-1, Marzec 3,3 76,6% 2,54 100,4 3,9 2, Kwiecień 8,7 69,4% 3,87 100,1 3,5 9, Maj 14,0 68,3% 4,96 100,3 3,2 15, Czerwiec 16,4 70,7% 4,93 100,2 3,2 18, Lipiec 18,8 70,0% 4,80 100,3 3,1 21, Sierpień 18,3 71,6% 4,33 100,3 2,8 20, Wrzesień 13,8 78,0% 2,76 100,3 3,1 14, Październik 9,1 82,1% 1,64 100,4 3,2 9, Listopad 3,5 87,3% 0,86 100,4 3,5 2, Grudzień 0,6 87,5% 0,64 100,5 3,8-1, Roczny 8,8 77,5% 2,81 100,3 3,4 9, Pomiar na wysokości m 10,0 0,0 Uzupełnij arkusz Model Systemu RETScreen Minister of Natural Resources Canada NRCan/CanmetENERGY 20,4 kw Poznań RETScreen4-1

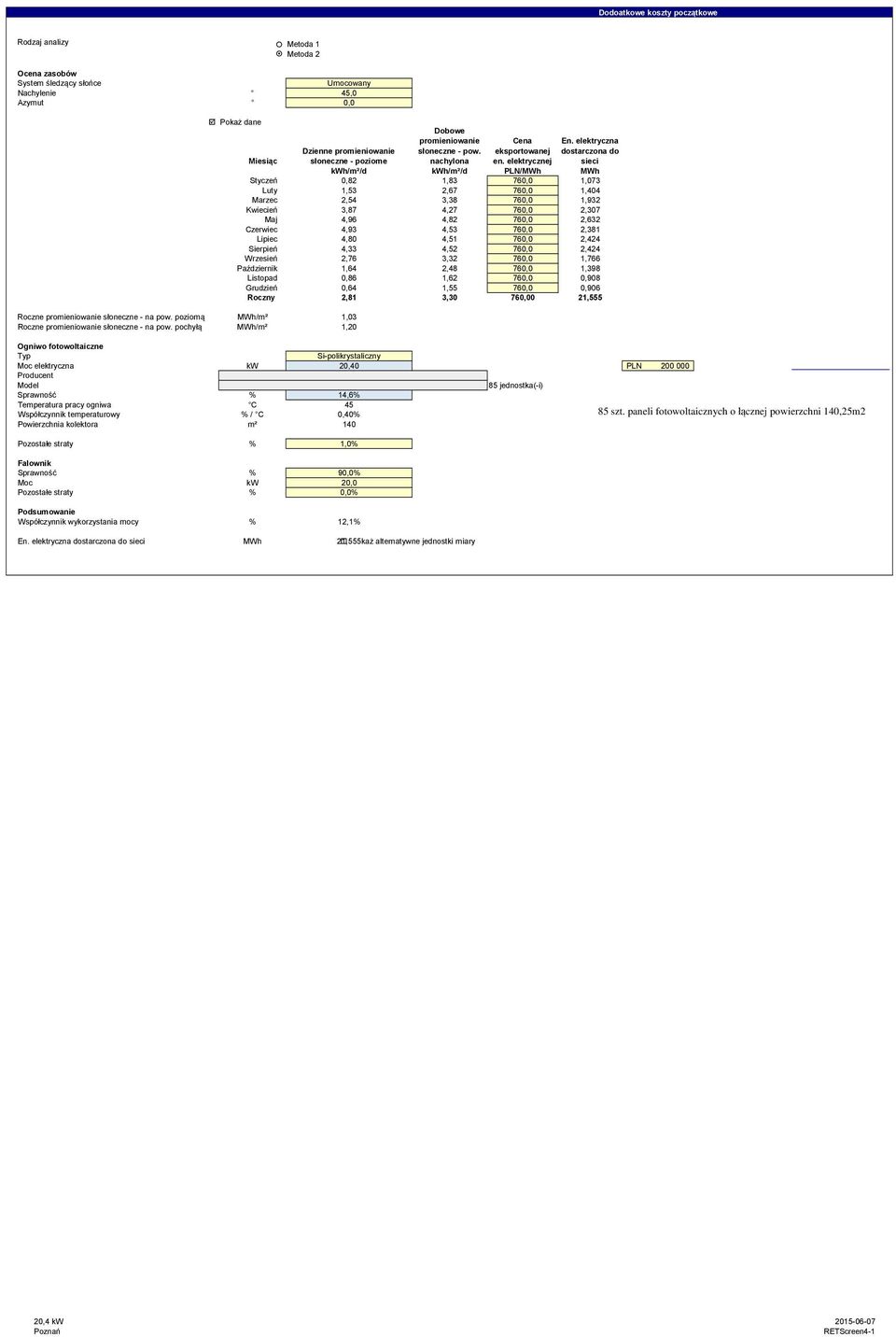

16 Dodoatkowe koszty początkowe Rodzaj analizy Metoda 1 Metoda 2 Ogniwo fotowoltaiczne Ocena zasobów System śledzący słońce Umocowany Nachylenie 45,0 Azymut 0,0 Pokaż dane Roczne promieniowanie słoneczne - na pow. poziomą MWh/m² 1,03 Roczne promieniowanie słoneczne - na pow. pochyłą MWh/m² 1,20 Dobowe promieniowanie słoneczne - pow. nachylona Cena eksportowanej en. elektrycznej En. elektryczna dostarczona do sieci Dzienne promieniowanie Miesiąc słoneczne - poziome kwh/m²/d kwh/m²/d PLN/MWh MWh Styczeń 0,82 1,83 760,0 1,073 Luty 1,53 2,67 760,0 1,404 Marzec 2,54 3,38 760,0 1,932 Kwiecień 3,87 4,27 760,0 2,307 Maj 4,96 4,82 760,0 2,632 Czerwiec 4,93 4,53 760,0 2,381 Lipiec 4,80 4,51 760,0 2,424 Sierpień 4,33 4,52 760,0 2,424 Wrzesień 2,76 3,32 760,0 1,766 Październik 1,64 2,48 760,0 1,398 Listopad 0,86 1,62 760,0 0,908 Grudzień 0,64 1,55 760,0 0,906 Roczny 2,81 3,30 760,00 21,555 Ogniwo fotowoltaiczne Typ Si-polikrystaliczny Moc elektryczna kw 20,40 PLN Producent Model 85 jednostka(-i) Sprawność % 14,6% Temperatura pracy ogniwa C 45 Współczynnik temperaturowy % / C 0,40% Powierzchnia kolektora m² 140 Metoda regulacji Pozostałe straty % 1,0% Falownik Sprawność % 90,0% Moc kw 20,0 Pozostałe straty % 0,0% Podsumowanie Współczynnik wykorzystania mocy % 12,1% En. elektryczna dostarczona do odbiorników MWh 0,000 En. elektryczna dostarczona do sieci MWh 21,555każ alternatywne jednostki miary 20,4 kw Poznań RETScreen4-1

17 Ocena emisji Stan bazowy systemu elektroenergetycznego (stan referencyjny) Emisja GHG współczynnik (bez PiD) Straty PiD Współczynnik emisji GHG Kraj - region Rodzaj paliwa tco2/mwh % tco2/mwh Poland Wszystkie typy 0,781 5,0% 0,822 En. elektryczna dostarczona do sieci MWh 22 Straty PiD 2,0% Emisja GHG Stan bazowy tco2 17,7 Stan planowany tco2 0,4 Roczna red. emisji GHG brutto tco2 17,4 Kredyty węglowe - opł. trans. % Roczna redukcja emisji GHG netto tco2 17,4 odpowiada Litrom zaoszczędzonej benzyny. Przychód z redukcjii GHG Kredyt węglowy PLN/tCO2 Analiza finansowa Parametry finansowe Stopa inflacji % 2,0% Czas trwania projektu rok 25 Wskaźnik zadłużenia % 70% Oprocentowanie zadłużenia % 7,00% Okres zadłużenia rok 10 Koszty początkowe System elektroenergetyczny PLN ,0% Inne PLN 0,0% Łączne koszty początkowe PLN ,0% Zachęty i granty PLN 0,0% Wykres skumulowanych przepływów pieniężnych Roczne koszty i spłaty zadłużenia EiK (oszczędności) koszt PLN Koszty paliwa - stan planowany PLN 0 Spłaty zadłużenia - 10 lat PLN PLN Łączne koszty roczne PLN Roczne oszczędności i przychody Koszty paliwa - stan bazowy PLN 0 Przychody ze sprzedaży en. elektrycznej PLN PLN Łączne roczne oszczędności i przychody PLN Wykonalność finansowa IRR przed opodatkowaniem - kapitał % 9,5% IRR przed opodatkowaniem - aktywa % 2,8% Prosty okres zwrotu rok 12,2 Zwrot kapitału rok 13,6 Skumulowane przepływy pieniężne (PLN) Rok 20,4 kw Poznań RETScreen4-1
