ELIWELL EWCM 900 INSTRUKCJA OBS UGI I MONTA U CHARAKTERYSTYKA

Transkrypt

1 PRZEDSIÊBIRSTW WIELBRAN WE "AVICLD" Sp.J CIESZYN, ul. BIELSKA 61c tel. / fax: , , avicold@avicold.com.pl ELIWELL EWCM 900 INSTRUKCJA BS UGI I MNTA U EWCM 900 jest sterownikiem przeznaczonym do regulacji pracy sprê arek (pod³¹czonych do wspólnego ruroci¹gu) i wentylatorów skraplaczy wchodz¹cych w sk³ad instalacji ch³odniczych. Wielkoœci¹ steruj¹c¹ prac¹ sprê arek jest ciœnienie ssania odczytywane przez czujnik EWPA 007 (420mA), zaœ wentylatorami skraplacza jest ciœnienie skraplania odczytywane przez czujnik EWPA 030 (420mA). Sterownik mo e regulowaæ prac¹ nastêpuj¹cych sprê arek: sprê arki jednostopniowe o ró nej mocy, sprê arki jednostopniowe o takiej samej mocy sprê arki wielostopniowe o takiej samej mocy, Moce sprê arek mo na definiowaæ jako wartoœæ procentow¹ danej sprê arki w stosunku do pozosta³ych sprê arek w systemie. Sterownik w³¹cza sprê arki w zale noœci od aktualnego zapotrzebowania na moc w instalacji ch³odniczej, w taki sposób, aby ka da sprê arka pracowa³a taka sam¹ iloœæ godzin. EWCM 900 umo liwia odczyt wartoœci ciœnienia po stronie ss¹cej i t³ocznej w barach, lub przelicza na C lub F dla bie ¹cych czynników ch³odniczych. Wentylatory skraplacza s¹ w³¹czane w zale noœci od aktualnego zapotrzebowania na moc, w taki sposób, aby iloœæ przepracowanych godzin ka dego z nich by³a identyczna. Ka de z 11 wyjœæ zaopatrzone jest w alarm, którego zadaniem jest informowanie nas o zaistnia³ej awarii. Regulator automatycznie zastêpuje wyjœcia (sprê arki lub wentylatory) w wypadku gdy jedno z wyjœæ jest w stanie awarii. Sekcja sprê arek i sekcja wentylatorów posiada oddzielne uk³ady sterowania z zegarem tygodniowym. Sterownik ten równie umo liwia nastawienie tzw. ekonomicznej (zredukowanej) nastawy innych parametrów, wg których instalacja bêdzie sterowana. W³¹czenie nastawy zredukowanej jest mo liwe poprzez rêczny prze³¹cznik, lub wg nastawionego czasu i dnia tygodnia. Funkcja ta jest istotna podczas dni wolnych i œwi¹tecznych, oraz podczas pracy nocnej. EWCM zaopatrzony jest w wyjœcie do systemu komputerowego TELEVIS. CHARAKTERYSTYKA PRZYCISKI I DIDY Sekcja sprê arek Przycisk PRG programowanie; po jego naciœniêciu mo liwe jest wejœcie do programowego menu parametrów konfiguracyjnych i operacyjnych (o ile wejœcie nie jest zabezpieczone has³em) Przycisk HRS Po jego naciœniêciu wyœwietlone zostan¹ iloœci godzin przepracowanych przez poszczególne sprê arki i wentylatory. Aktualnie wyœwietlane wyjœcie miga na czerwono w przypadku sprê arek, zaœ na ó³to w przypadku wentylatorów. Kolejne wyjœcie mo na nastawiæ za pomoc¹ przycisków (strza³ek) w górê lub w dó³. Po wyœwietleniu ostatniego wyjœcia dla sprê arki zostanie wyœwietlone pierwsze wyjœcie wentylatora. Zerowanie przepracowanych godzin nastêpuje przez naciœniêcie i przytrzymanie przycisku MUTE w czasie 5 sekund. Przycisk MAINT Przyciskiem tym definiujemy, która sprê arka lub wentylator jest do dyspozycji. Je eli na jednym z nich dojdzie do awarii, której nie mo na bezzw³ocznie usun¹æ, to jego wyjœcie mo na od³¹czyæ, aby nie narusza³o pracy regulatora. EWCM 900 Po naciœniêciu i puszczeniu przycisku MAINT na ekranie pojawi siê symbol onln, który sygnalizuje, e sprê arka jest do dyspozycji, lub symbol ofln, który sygnalizuje brak dyspozycji sprê arki. Symbole mo na zmieniaæ przez naciœniêcie i przytrzymanie przycisku MUTE w czasie 5 sekund. Podczas powy szej operacji pulsuje dioda obok przycisku MAINT. Wyjœcie na którym zostanie nastawiony tryb ofln jest wskazywane pulsowaniem diody czerwonej dla sprê arki, zaœ ó³tej dla wentylatorów. Prze³¹czanie pomiêdzy poszczególnymi wyjœciami odbywa siê za pomoc¹ strza³ek. Po wyœwietleniu ostatniego wyjœcia na sprê arkê zostanie wyœwietlone pierwsze wyjœcie wentylatora. Przycisk SET EWCM umo liwia zaprogramowanie dwóch trybów nastaw: normalnej lub ekonomicznej. Nastawa ekonomiczna pozwala obni yæ pobór mocy urz¹dzeñ podczas pracy nocnej, podczas weekendów, okresu magazynowania. Parametry sterowania sprê arek mog¹ byæ wyra one w barach lub C lub F w zale noœci od wybranej jednostki. Po naciœniêciu i puszczeniu przycisku SET na wyœwietlaczu zobaczymy wartoœæ zadan¹ wy³¹czenia w barach, dla nastawy normalnej (œwieci dioda N ). Po kolejnych dwóch naciœniêciach 0 przycisku SET wartoœæ wy³¹czenia zostanie wyra ona w C 0 lub F, co wskazuj¹ diody z lewej strony wyœwietlacza, gdzie pojawiaj¹ siê poszczególne symbole: bar, C lub F, zaœ w momencie ich pojawienia siê mo na zmieniaæ wielkoœæ wy³¹czenia za pomoc¹ przycisków ze strza³kami. Po kolejnym naciœniêciu przycisku SET (czwartym w kolejnoœci) zostanie wyœwietlona wartoœæ wy³¹czenia dla nastawy ekonomicznej (pulsuje dioda R ). Nastawion¹ wielkoœæ mo na zmieniaæ za pomoc¹ przycisków ze strza³kami. Po kolejnym naciœniêciu przycisku SET nastêpuje powrót do normalnego stanu (jest wyœwietlana aktualnie odczytywana wartoœæ przez czujnik). Przycisk UP podwy szanie wartoœci nastawy i parametrów, prze³¹czanie wyjœæ dla sprê arek i wentylatorów przy funkcji MAINT, prze³¹czanie wyjœæ dla sprê arek i wentylatorów przy funkcji HRS. Przycisk DWN obni anie wartoœci nastawy i parametrów, prze³¹czanie wyjœæ dla sprê arek i wentylatorów przy funkcji MAINT, prze³¹czanie wyjœæ dla sprê arek i wentylatorów przy funkcji HRS. Przycisk MUTE S³u y do wy³¹czania alarmu lub jego zerowania (patrz zg³aszanie alarmu). PrzekaŸnik alarmu jest wy³¹czony po ciœniêciu przycisku MUTE, lecz dioda ALARM pulsuje, wskazuj¹c stan awaryjny. Alarm zostanie ponownie zg³oszony po up³ywie zw³oki czasowej opóÿnienia alarmu nastawionej parametrami UAro i Aro. Naciœniêcie i przytrzymanie przez 5 sekund: usuwa stan alarmu, zeruje czas pracy sprê arek (patrz przycisk HRS) prze³¹cza tryb online / offline (przycisk MAINT) Dioda LCK Œwieci gdy przyciski sterowania s¹ zablokowane za pomoc¹ parametru LC (0 brak blokady; 1 blokada), w razie zablokowania nie mo na zmieniaæ: wartoœci nastawy wy³¹czaj¹cej (przycisk SET), zerowania godzin pracy sprê arek i wentylatorów skraplacza, zmiany stanu sprê arek i wentylatorów; mo liwe jest przegl¹danie poszczególnych nastawieñ bez mo liwoœci wprowadzenia zmian. Diody sprê arek Na p³ycie czo³owej znajduje siê ogó³em 11 czerwonych i zielonych diod, które wskazuj¹ stan poszczególnych wyjœæ sterowania dla sprê arek: je eli œwieci dioda zielona sprê arka jest w³¹czona, je eli zielona dioda pulsuje, odliczony jest czas zw³oki 1/6

2 opóÿniaj¹cej start sprê arki, je eli pulsuje dioda czerwona i jednoczeœnie œwieci dioda alarm, to wskazuje nam stan awarii na danym wyjœciu, je eli pulsuj¹ na zmianê diody czerwona i zielona, oznacza to, e wyjœcie jest w danej chwili zablokowane (patrz przycisk MAINT) Czteropozycyjny wyœwietlacz cyfrowy Podaje bie ¹ce informacje o wartoœciach mierzonych przez czujnik niskiego ciœnienia w barach, C lub F, adekwatnie do zastosowanego czynnika ch³odniczego. Stale jest wyœwietlana wielkoœæ wybrana za pomoc¹ parametru deu. Jeœli chcemy mierzon¹ wartoœæ widzieæ w innych jednostkach ni podawane przez parametr deu, to mo emy to osi¹gn¹æ za pomoc¹ przycisków ze strza³kami, wybrana wielkoœæ bêdzie wyœwietlana przez 10 sekund w jednostkach, przy których z boku zaœwieci siê dioda. Kolejn¹ funkcj¹ wyœwietlacza jest przedstawienie godzin pracy sprê arek i wentylatorów skraplacza (patrz przyciski HRS i MAINT). Ponadto na wyœwietlaczu pojawiaj¹ siê poszczególne symbole stanów alarmowych aktywnych w danej chwili. Sekcja skraplaczy W menu programowym mo na poruszaæ siê za pomoc¹ przycisków (strza³ek) GÓRA i DÓ. Je eli chcemy zobaczyæ wartoœæ wyœwietlanego parametru, nale y nacisn¹æ przycisk SET, nastêpnie strza³kami mo emy zmieniæ jego wartoœæ. Powrót do menu programowego odbywa siê przez ponowne naciœniêcie przycisku SET, zmieniona wartoœæ zostanie automatycznie zapamiêtana, aby wyjœæ z menu programowego, wystarczy odczekaæ kilka sekund lub nacisn¹æ przycisk PRG. Je eli zosta³o zaktywizowane has³o, po pierwszym naciœniêciu pojawi siê symbol PAS, po czym nale y wprowadziæ numeryczny kod umo liwiaj¹cy wejœcie do menu programowego. EWCM umo liwia stosowanie dwóch hase³, jednego dla parametrów operacyjnych parametr Pso, a drugiego dla parametrów konfiguracyjnych parametr Psc, has³a te s¹ wa ne z punktu widzenia zabezpieczenia ca³ego systemu przed ingerencj¹ osób niepowo³anych. Has³o nastawia siê za pomoc¹ strza³ek w zakresie liczb od KNFIGURACJA PARAMETRÓW * nie zaprogramowano w modelach z czujnikami typu NTC. Przycisk PRG programowanie; po jego naciœniêciu mo liwe jest wejœcie do programowego menu parametrów konfiguracyjnych i operacyjnych (o ile wejœcie nie jest zabezpieczone has³em) Przycisk SET Przycisk ten ma to samo znaczenie co przycisk SET w sekcji sterowania sprê arek z t¹ ró nic¹, e nastawienia obowi¹zuj¹ dla sterowania wentylatorów skraplacza. Przycisk UP podwy szanie wartoœci nastawy i parametrów, Przycisk DWN parametrów, obni anie wartoœci nastawy i Dioda Alarm Je eli œwieci, sygnalizuje stan alarmu w sekcji wentylatorów skraplacza. Diody wentylatorów Na p³ycie czo³owej znajduje siê ogó³em 11 ó³tych diod, które wskazuj¹ stan poszczególnych wyjœæ dla wentylatorów skraplacza: je eli œwieci stale, to wentylator jest w³¹czony je eli pulsuje, to odliczany jest czas zw³oki opóÿniaj¹cej start wentylatora, lub wentylator jest zablokowany (programowo) np. podczas naprawy (patrz przycisk MAINT) je eli pulsuje i jednoczeœnie œwieci dioda ALARM, wskazuje stan awarii na danym wyjœciu. Trójpozycyjny wyœwietlacz cyfrowy Podaje bie ¹ce informacje o wartoœciach mierzonych przez czujnik niskiego ciœnienia w barach, C lub F, adekwatnie do zastosowanego czynnika ch³odniczego. Stale jest wyœwietlana wielkoœæ wybrana za pomoc¹ parametru deu. Jeœli chcemy mierzon¹ wartoœæ widzieæ w innych jednostkach ni podawane przez parametr deu, to mo emy to osi¹gn¹æ za pomoc¹ przycisków ze strza³kami, wybrana wielkoœæ bêdzie wyœwietlana przez 10 sekund w jednostkach, przy których z boku zaœwieci siê dioda. Ponadto na wyœwietlaczu pojawiaj¹ siê poszczególne symbole stanów alarmowych aktywnych w danej chwili. PARAMETRY PRGRAMU Wejœcie do menu programowego odbywa siê za pomoc¹ przycisku PRG, na wyœwietlaczu pojawi siê symbol opr parametry operacyjne naciskaj¹c przycisk (strza³ka) GÓRA wejdziemy do bloku parametrów operacyjnych. Po dwukrotnym naciœniêciu przycisku PRG pojawi siê symbol CnF parametry konfiguracyjne naciskaj¹c przycisk GÓRA wejdziemy do tego bloku parametrów. SPRÊ ARKI. CPnU: okreœlenie iloœci sprê arek w obiegu regulowanym. CtyP: typ sprê arki. 0 = sprê arki o ró nej mocy (mo na nastawiæ wy³¹cznie do sterowania za pomoc¹ strefy neutralnej) 1 = sprê arki o takiej samej mocy (mo na nastawiæ do sterowania za pomoc¹ strefy neutralnej lub do sterowania za pomoc¹ podzia³u ca³ej grupy). Uwaga: Dla sprê arek o tej samej mocy, w których nie mo na regulowaæ mocy, mo na wybraæ sposób sterowania: za pomoc¹ strefy neutralnej, kiedy ca³y system zachowuje siê jak ma³a i du a sprê arka. System w zale noœci od obci¹ enia i wymaganego poziomu ciœnienia zastosuje mniejsz¹ lub wiêksz¹, ewentualnie obie sprê arki; proporcjonalny, ten sposób umo liwia wiêksz¹ dok³adnoœæ regulacji, sprê arki w³¹czane s¹ na zmianê PC1...PC11: stopieñ zasilania sprê arki od 1 do 255 (tylko gdy CtyP = 0) Ka dej sprê arce nale y przypisaæ jej moc za pomoc¹ liczb 1225 (liczba ta nie oznacza mocy w W lub HP, lecz wy³¹cznie udzia³ mocy danej sprê arki) Przyk³ad: Zastosowano trzy sprê arki o mocach: 10 kw, 20 kw, 40 kw. Parametr PC mo e wygl¹daæ nastêpuj¹co; PC1=10, PC2=20, PC3=40 CPSt: iloœæ stopni sprê arki (tylko jeœli CtyP = 1) rot: rotacja pracy sprê arek; wy³¹czanie sprê arek pracuj¹cych d³u ej i w³¹czanie pracuj¹cych krócej; 0 = brak rotacji, 1 = rotacja pracy, sat: nasycenie sprê arek (parametr tylko dla sprê arek wielostopniowych o takiej samej mocy) 0 = praca standardowa, 1 = praca wg nasycenia, ncpc: wybór g³ównej sprê arki (0 brak g³ównej sprê arki) FtyP : rodzaj czynnika ch³odniczego. 0 = R134a; 1 = R22; 2 = R502; 3 = R404a; 4 = R407c; 5 = R507; 6 = R 410A. Konfiguracja czujników ciœnienia. PA04*: wskazanie wartoœci ciœnienia dla sygna³u 4 ma PA20*: wskazanie wartoœci ciœnienia dla sygna³u 20 ma CAL: kalibrowanie czujnika. SEP: alarm (zaciski 5 i 6). kreœla warunki, w których alarm jest aktywny. 0 = w³¹czony alarm w przypadku braku zasilania; 1 = w³¹czony alarm w przypadku zasilania. rsip: opcja ekonomicznej pracy sterownika (zaciski 13 i 14). kreœla warunki, w których parametr ten jest aktywny. 0 = w³¹czona ekonomiczna nastawa w przypadku otwartego kontaktu. 1 = w³¹czona ekonomiczna nastawa w przypadku zamkniêtego EWCM 900 2/6

3 kontaktu. ALIP: alarm (zaciski od 22 do 43). kreœla warunki, w których alarm jest aktywny dla poszczególnych sprê arek. 0 = aktywny alarm w przypadku braku zasilania. 1 = aktywny alarm w przypadku zasilania. StPP: parametr ten okreœla pracê zaworów sprê arek (dotyczy tylko sprê arek wielostopniowych o takiej samej mocy). 0 = praca w przypadku zamkniêtego kontaktu, 1 = praca w przypadku otwartego kontaktu, Psc: has³o. tab: wykaz parametrów. PIS PARAMETRÓW operating parameters Zegar. Prl : minuty HoUr : godziny day : dzieñ 1 = niedziela, 7 = sobota deu: parametr ten pozwala na wytypowanie jednostki pomiaru: 0 = bar; 1 = C; 2 = F Pbd: zakres pracy sprê arek zakres proporcjonalnoœci (jednostki patrz parametr deu ). Dla sprê arek o takiej samej mocy (CtyP=1), jest to szerokoœæ obszaru, w którym poszczególne sprê arki w systemie bêd¹ sterowane proporcjonalnie. Dla sprê arek o ró nej mocy (CtyP=0), Pbd ustala szerokoœæ martwej strefy, wewn¹trz której, adna sprê arka nie zostanie w³¹czona ani wy³¹czona. W momencie, kiedy mierzona wartoœæ opuœci powy szy obszar sterownik w³¹czy lub wy³¹czy sprê arkê w zale noœci od osi¹gniêtej wartoœci. onon: czas opóÿnienia w minutach, pomiêdzy dwoma kolejnymi za³¹czeniami tej samej sprê arki. ofon: czas opóÿnienia w minutach, pomiêdzy wy³¹czeniem i za³¹czeniem tej samej sprê arki. don: czas opóÿnienia w minutach, w sekundach, pomiêdzy za³¹czeniami dwóch stopni. dof: czas opóÿnienia w minutach, w sekundach, pomiêdzy wy³¹czeniami dwóch stopni. donf: minimalny czas pracy sprê arki, w sekundach. FdLy: parametr don mo e byæ tak e w³¹czony przed pierwszym rozpoczêciem pracy sprê arek. 0 = nie,1 = tak, FdLF: czas opóÿnienia dof mo e byæ tak e za³¹czony przed pierwszym rozpoczêciem pracy sprê arek. 0 = nie,1 = tak, odo: opóÿnienie za³¹czenia przekaÿników po starcie. Ustawianie czasu opóÿnienia za³¹czenia przekaÿników po uruchomieniu LSE: dolne ograniczenie zakresu pracy sterownika. HSE: górne ograniczenie zakresu pracy sterownika. StrS: rozpoczêcie pracy ekonomicznej nastawy ('0' brak ekonomicznej pracy). SPrS: zakoñczenie pracy ekonomicznej nastawy. rsd1...rsd7: zaprogramowanie poszczególnych dni tygodnia, dla których ekonomiczna opcja bêdzie w³¹czona. 1 = niedziela, 7 = sobota. UAro : parametr ten pozwala na ustalenie jednostki czasu dla parametru Aro. 0 = minuty, 1 = godziny. Aro: czas wyciszenia alarmu. PAo: parametr ten okreœla przedzia³ czasu, podczas którego, po w³¹czeniu zasilania, alarmy ciœnienia bêd¹ wy³¹czone. LAL: alarm niskiego ciœnienia. Je eli wartoœæ czujnika bêdzie ni sza ni wartoœæ zadana LAL, w³¹czy siê dioda niskiego ciœnienia Er03. HAL: alarm wysokiego ciœnienia. Je eli wartoœæ czujnika bêdzie wy sza ni wartoœæ zadana + HAL, w³¹czy siê dioda wysokiego ciœnienia Er04. tao : czas opóÿnienia za³¹czenia alarmów Er03/Er04, w sekundach. SEr : serwis. Iloœæ godzin pracy sprê arki. Je eli sprê arka osi¹gnie zadan¹ iloœæ godzin pracy okreœlon¹ w tym parametrze, na wyœwietlaczu pojawi siê komunikat Er14. PEn : iloœæ alarmów wysokich i niskich ciœnieñ na zaciskach 5 i 6. PEI : przedzia³ czasu pomiêdzy alarmami. CPP: praca sprê arki w wypadku uszkodzenia czujnika Er01. 0 = system pracuje wraz z tymi samymi sprê arkami, które pracuj¹ w wypadku uszkodzenia czujnika. 1 = system pracuje wraz z ustalon¹ iloœci¹ stopni w parametrze SPr, w przypadku sprê arek o takiej samej mocy; lub z ustalonym poziomem zasilania w parametrze PoPr, w przypadku sprê arek o tym ró nej mocy. SPr : iloœæ stopni pozwalaj¹cych na uruchomienie systemu, w przypadku uszkodzonego czujnika (CtyP = 1 i CPP = 1). PoPr : uruchomienie systemu, w przypadku uszkodzonego czujnika (CtyP = 0 i CPP = 1). relp : ciœnienie wzglêdne lub bezwzglêdne; 0 = bezwzglêdne; 1 = wzglêdne Loc : zabezpieczenie funkcji przycisków. 0 = przyciski nie zablokowane; 1 = przyciski zablokowane. Pso : has³o umo liwiaj¹ce wejœcie do 1 programu operating parameters FAA: wskazanie adresu 'family' urz¹dzenia. dea: wskazanie adresu 'device' urz¹dzenia. tab: numer tablicy parametrów programu. EL1: Eliwell1. Parametr ten nie mo e byæ modyfikowany. EL2: Eliwell2. Parametr ten nie mo e byæ modyfikowany. WENTYLATRY nfn : iloœæ wentylatorów w obiegu regulowanym. Konfiguracja czujników ciœnienia. PA04*: wskazanie odczyt zgodny do sygna³u wejœcia 4 ma PA20*: wskazanie odczyt zgodny do sygna³u wejœcia 20 ma CAL: kalibrowanie czujnika. SEP: alarm (zaciski 7 i 8). kreœla warunki, w których alarm jest aktywny. 0 = w³¹czony alarm w przypadku braku zasilania 1 = w³¹czony alarm w przypadku zasilania. Psc: has³o. tab: wykaz parametrów. deu: parametr ten pozwala na wytypowanie jednostki pomiaru; 0 = bar; 1 = C; 2 = F Pbd: zakres pracy wentylatorów zakres proporcjonalnoœci (jednostki patrz parametr deu ). don: czas opóÿnienia w minutach, w sekundach, pomiêdzy za³¹czeniami dwóch stopni. dof: czas opóÿnienia w minutach, w sekundach, pomiêdzy wy³¹czeniami dwóch stopni rot : rotacja pracy wentylatorów w³¹czenie wentylatorów, które pracuj¹ krócej i jednoczesne wy³¹czenie wentylatorów, które pracuj¹ d³u ej. 0 = ustalona kolejnoœæ pracy, 1 = rotacja LSE: dolne ograniczenie zakresu pracy sterownika. HSE: górne ograniczenie zakresu pracy sterownika. LAL: alarm niskiego ciœnienia. Je eli wartoœæ czujnika bêdzie ni sza ni wartoœæ zadana LAL, w³¹czy siê dioda niskiego ciœnienia Er03. HAL: alarm wysokiego ciœnienia. Je eli wartoœæ czujnika bêdzie wy sza ni wartoœæ zadana + HAL, w³¹czy siê dioda wysokiego ciœnienia Er04. PEn: iloœæ alarmów wysokich i niskich ciœnieñ na zaciskach 7 i 8. PEI : przedzia³ czasu pomiêdzy alarmami. FPP: praca wentylatorów (systemu) w przypadku uszkodzenia czujnika Er01. 0 = system pracuje w przypadku uszkodzenia czujnika. 1 = system pracuje wraz z ustalon¹ iloœci¹ stopni w parametrze FPr. FPr : iloœæ wentylatorów, dla których system powinien siê za³¹czyæ (FPP = 1). Pso: has³o. tab: wykaz parametrów. Alarm. Zaciski od 5 do 6, parametr SEP. Do momentu gdy alarm jest aktywny, wszystkie wyjœcia sprê arek bêd¹ wy³¹czone. Ten alarm nie wymaga rêcznego kasowania. Po³¹czenie alarmów z sprê arkami. Zaciski od 22 do 43, parametr ALIP. Ka de zabezpieczenie sprê arki (alarm) musi byæ pod³¹czone do odpowiednich wejœæ alarmów. Je eli jeden z alarmów jest aktywny, to odpowiednie wyjœcie sprê arki bêdzie wy³¹czone, odpowiednia czerwona EWCM 900 3/6

4 dioda bêdzie migaæ oraz czerwona dioda ALARM bêdzie siê œwieciæ i na wyœwietlaczu pojawi siê napis ostrzegawczy Er02.Ten alarm nie wymaga rêcznego kasowania. Wy³¹czenie alarmów W czasie, gdy alarm jest aktywny, przekaÿnik alarmu bêdzie pod napiêciem a zaciski 1 i 2 bêd¹ zamkniête. Aby wy³¹czyæ alarm nale y nacisn¹æ klawisz MUTE, przekaÿnik alarmu nie bêdzie pod napiêciem, je eli alarm bêdzie jeszcze aktywny, to dioda ALARM bêdzie migaæ. Czas wyciszenia alarmu podlega nastêpuj¹cym parametrom Uaro i Aro. Je eli podczas tego czasu jakikolwiek alarm zostanie uruchomiony, czas wyciszenia zostanie skasowany i nowy alarm bêdzie wyœwietlony. Alarm ten wymaga rêcznego kasowania: przytrzymaj klawisz MUTE, na wyœwietlaczu pojawi siê napis CAnC, a po nim napis res. ALARM komunikat Er0L...Er0H : alarmy niskiego i wysokiego ciœnienia. Wy³¹czaj¹ wszystkie wyjœcia sprê arek. Er01 : alarm czujnika, patrz parametr CPP, SPr i PoPr. Uwaga: po w³¹czeniu regulatora, chwilowo po stronie ssania mo e wyst¹piæ wy sze ciœnienie ni na nastawie maksymalnej, zostanie w³¹czony alarm czujnika, dlatego nale y TABELA PARAMETRÓW w³¹czyæ parametr PA (opóÿnienie alarmu przy starcie) Er02 : alarm na jednym z urz¹dzeñ (sprê arka, wentylator), odpowiednie wyjœcie jest bezzw³ocznie wy³¹czone i sygnalizuje swój stan miganiem diody. Er03 : alarm niskiego ciœnienia, patrz parametr LAL. Er04 : alarm wysokiego ciœnienia, patrz parametr HAL. Er11 : alarm zegara (Ÿle zaprogramowany zegar). SprawdŸ parametry Prl, HoUr i Day. Er12 : Ÿle zaprogramowane parametry. Zaprogramowano wiêcej ni jest dostêpnych. Nale y rêcznie skasowaæ i skorygowaæ ustawienia. Er13 : b³¹d danych. Wymaga rêcznego skasowania. Er14 : patrz par. Ser; oznacza, e jedna ze sprê arek osi¹gnê³a iloœæ nastawionych godzin pracy parametrem Ser. DANE TECHNICZNE obudowa: czarna wymiary: przód 72 x 144 mm, g³êbokoœæ 120 mm czynnik ch³odniczy: R 22, R 134a, R 502, R 404a, R407c, R507, R410a wejœcie czujnik: ma lub NTC wyjœcie alarm: 6(3) A 250 V iloœæ wyjœæ: 11, 6(3) A 250 V iloœæ wejœæ alarm: 11, 250 V pobór pr¹du: 6 VA zasilanie: 220,110,24, 12 V 10%, 50/60Hz PAR PIS ZAKRES Wartoœæ ustawiona Jednostki CPnU iloœæ sprê arek w obiegu regulowanym CtyP typ sprê arek 0/1 1 PC1..PC11 zasilanie stopniowe sprê arek (jeœli sprê arki o ró nej mocy) CPSt iloœæ stopni sprê arki (jeœli sprê arki o tej samej mocy) Rot Rotacja 0/1 0 Sat Nasycenie sprê arek 0/1 0 NCPC wybór sprê arki g³ównej FtyP rodzaj czynnika ch³odniczego PSI wyœwietlanie w PSI 0/1 0 PA04* wskazanie odczyt zgodny do sygna³u wejœcia 4 ma ,5 bar PA20* wskazanie odczyt zgodny do sygna³u wejœcia 20 ma ,0 bar CAL kalibrowanie czujnika 0, ,0 bar SEP alarm (zaciski 5 i 6). 0/1 1 rsip opcja ekonomicznej pracy sterownika (zaciski 13 i 14). 0/1 1 ALIP alarm ( zaciski od 22 do 39) 0/1 1 StPP parametr ten okreœla pracê zaworów redukcyjnych 0/1 1 Psc has³o tab tablica Prl minuty min. HoUr godziny godz. DAY dzieñ 1 = niedziela... 7 = sobota deu parametr ten pozwala na wytypowanie jednostki pomiaru 0 = bar; 1 = C; 2 = F 0/1/2 0 Pbd zakres pracy sprê arek zakres proporcjonalnoœci. 0, ,4 bar (jednostki patrz parametr deu ) onon czas opóÿnienia w minutach, pomiêdzy dwoma kolejnymi min. za³¹czeniami tej samej sprê arki ofon czas opóÿnienia w minutach, pomiêdzy wy³¹czeniem min. i za³¹czeniem tej samej sprê arki don czas opóÿnienia w sekundach, pomiêdzy za³¹czeniami sek. dwóch stopni dof czas opóÿnienia w minutach, w sekundach, pomiêdzy sek. wy³¹czeniami dwóch stopni donf minimalny czas pracy sprê arki sek. FdLy parametr don mo e byæ tak e w³¹czony przed 0/1 1 pierwszym rozpoczêciem pracy sprê arek. FdLF czas opóÿnienia dof mo e byæ tak e za³¹czony przed 0/1 1 pierwszym rozpoczêciem pracy sprê arek odo opóÿnienie za³¹czenia przekaÿników po starcie sek. LSE dolne ograniczenie zakresu pracy sterownika 0,1...HSE 0,2 bar HSE górne ograniczenie zakresu pracy sterownika LSE bar StrS rozpoczêcie pracy ekonomicznej nastawy godz. SPrS zakoñczenie pracy ekonomicznej nastawy godz. rsd1...rsd7 zaprogramowanie poszczególnych dni tygodnia, dla których 0/1 0 ekonomiczna opcja bêdzie w³¹czona; 1 = niedziela... 7 = sobota UAro parametr ten pozwala na ustalenie jednostki czasu dla 0/1 1 parametru Aro ; 0 = minuty, 1 = godziny Aro czas wyciszenia alarmu min. EWCM 900 4/6

5 PAo parametr ten okreœla przedzia³ czasu, podczas którego, min. po w³¹czeniu zasilania, alarmy ciœnienia bêd¹ wy³¹czone LAL alarm niskiego ciœnienia. Je eli wartoœæ czujnika bêdzie 0, bar ni sza ni wartoœæ zadana LAL, w³¹czy siê dioda niskiego ciœnienia Er03. HAL alarm wysokiego ciœnienia. Je eli wartoœæ czujnika bêdzie 0, bar wy sza ni wartoœæ zadana + HAL, w³¹czy siê dioda wysokiego ciœnienia Er04. tao czas opóÿnienia za³¹czenia alarmów Er03/Er min SEr serwis PEn okreœlenie iloœæ alarmów wysokich i niskich ciœnieñ na zaciskach 5 i 6 PEI przedzia³ czasu pomiêdzy alarmami min. CPP praca sprê arki w wypadku uszkodzenia czujnika Er01 0/1 0 SPr iloœæ stopni pozwalaj¹cych na uruchomienie systemu, 0...Cpnu 1 w przypadku uszkodzonego czujnika (CtyP = 1 i CPP = 1) PoPr uruchomienie systemu, w przypadku uszkodzonego czujnika (CtyP = 0 i CPP = 1) relp ciœnienie wzglêdne lub bezwzglêdne; 0/1 1 Loc zablokowanie funkcji przycisków; 0/1 1 Pso has³o umo liwiaj¹ce wejœcie do 1 programu operating parameters FAA wskazanie adresu dea wskazanie adresu tab numer tablicy EL1 ELIWELL 1. Parametr ten nie mo e byæ modyfikowany EL2 ELIWELL 2. Parametr ten nie mo e byæ modyfikowany WENTYLATRY nfn iloœæ wentylatorów w obiegu regulowanym PA04* wskazanie odczyt zgodny do sygna³u wejœcia 4 ma 0...8,,5 bar PA20* wskazanie odczyt zgodny do sygna³u wejœcia 20 ma bar CAL kalibrowanie czujnika 0,5..0,5 0,0 bar SEP alarm (zaciski 7 i 8) 0/1 1 Psc has³o tab numer tablicy deu parametr ten pozwala na wytypowanie jednostki pomiaru 0 = bar; 1 = C; 2 = F 0/1/2 0 Pbd zakres pracy wentylatorów zakres proporcjonalnoœci. 0,10..5,,4 bar ( jednostki patrz parametr deu ) don czas opóÿnienia w sekundach, pomiêdzy za³¹czeniami sek. dwóch stopni dof czas opóÿnienia w sekundach, pomiêdzy wy³¹czeniami sek. dwóch stopni rot rotacja pracy wentylatorów. 0/1 1 LSE dolne ograniczenie zakresu pracy sterownika 0,1...HSE 0,2 bar HSE górne ograniczenie zakresu pracy sterownika LSE bar LAL alarm niskiego ciœnienia. Je eli wartoœæ czujnika bêdzie 0,1...25,0 5 bar ni sza ni wartoœæ zadana LAL, w³¹czy siê dioda niskiego ciœnienia Er03 HAL alarm wysokiego ciœnienia. Je eli wartoœæ czujnika bêdzie 0,1...25,0 5 bar wy sza ni wartoœæ zadana + HAL, w³¹czy siê dioda wysokiego ciœnienia Er04. PEn iloœæ alarmów wysokich i niskich ciœnieñ na zaciskach 7 i PEI przedzia³ czasu pomiêdzy alarmami min FPP praca wentylatorów (systemu) w przypadku uszkodzenia 0/1 0 czujnika Er01 FPr iloœæ wentylatorów, dla których system powinien siê za³¹czyæ 0...nfn 4 (FPP=1) Pso has³o tab numer tablicy EWCM 900 5/6

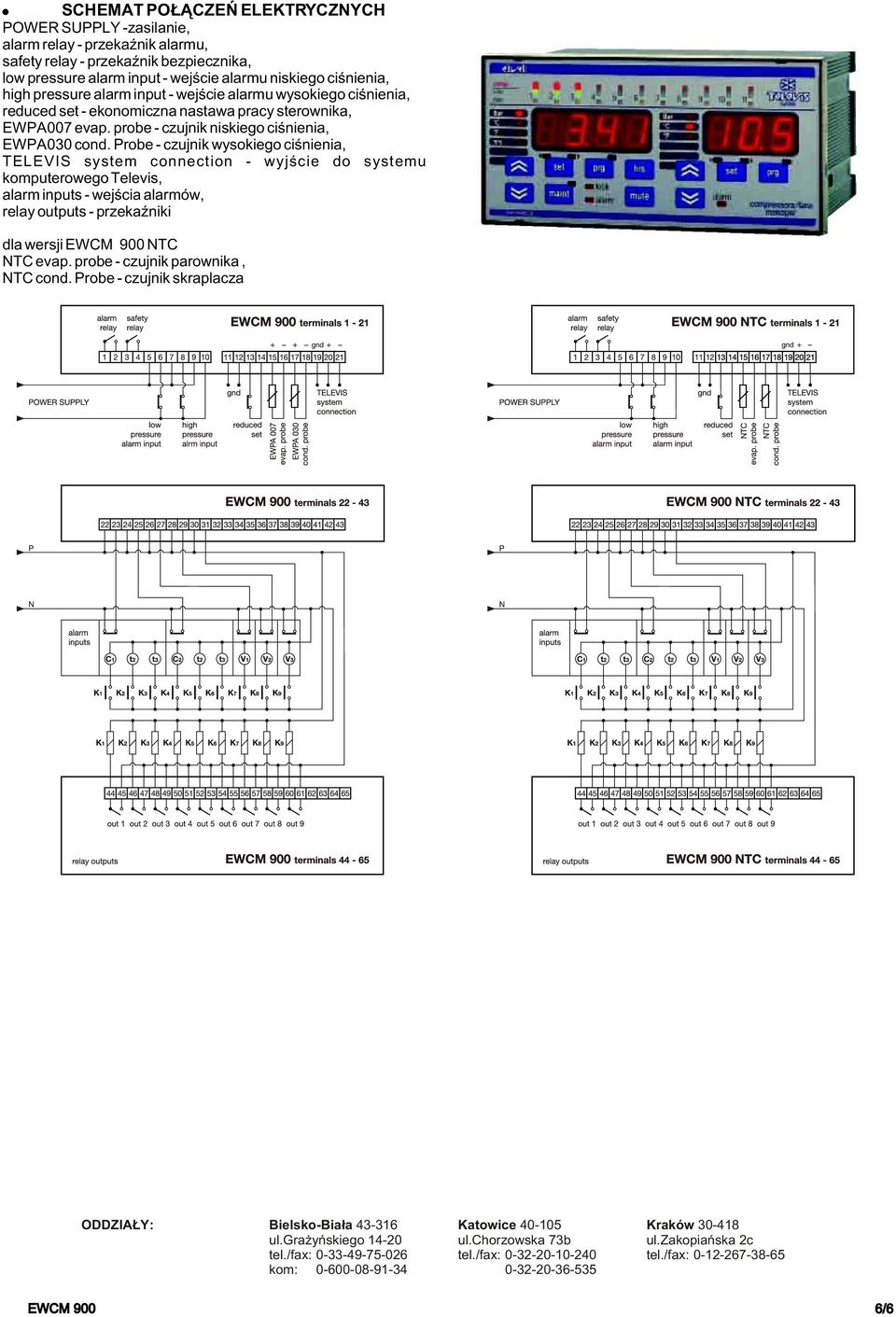

6 SCHEMAT P CZEÑ ELEKTRYCZNYCH PWER SUPPLY zasilanie, alarm relay przekaÿnik alarmu, safety relay przekaÿnik bezpiecznika, low pressure alarm input wejœcie alarmu niskiego ciœnienia, high pressure alarm input wejœcie alarmu wysokiego ciœnienia, reduced set ekonomiczna nastawa pracy sterownika, EWPA 007 evap. probe czujnik niskiego ciœnienia, EWPA 030 cond. Probe czujnik wysokiego ciœnienia, TELEVIS system connection wyjœcie do systemu komputerowego Televis, alarm inputs wejœcia alarmów, relay outputs przekaÿniki dla wersji EWCM 900 NTC NTC evap. probe czujnik parownika, NTC cond. Probe czujnik skraplacza DDZIA Y: BielskoBia³a ul.gra yñskiego 1420 tel./fax: kom: Katowice ul.chorzowska 73b tel./fax: Kraków ul.zakopiañska 2c tel./fax: EWCM 900 6/6
