1 APAR - BIURO HANDLOWE Warszawa, ul. K³obucka 8 pawilon 119 Tel. (0-22) , , Fax (0-22) handel@apar.pl Internet: R Rok za³o enia 1985 INSTRUKCJA OBS UGI SCD 210E3/A

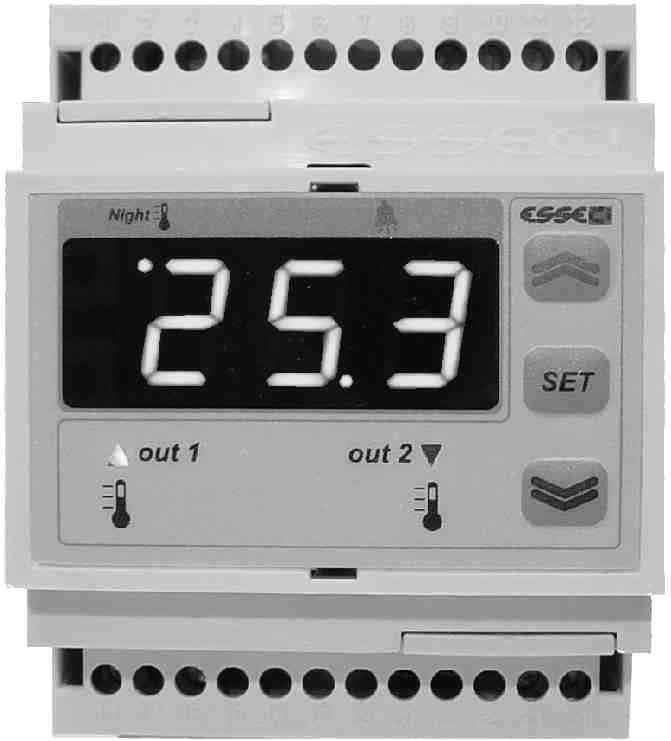

2 1. OGÓLNA CHARAKTERYSTYKA REGULATORA SCD210E3/A. Uniwersalny regulator temperatury do kontroli urz¹dzeñ grzewczych i ch³odniczych. Charakterystyka regulacji: - ä programowanie z klawiatury foliowej 3-przyciskowej; ä 1 wejœcie termometryczne (czujnik temperatury Pt100) ä 1 wejœcie cyfrowe (Mo liwoœæ skokowej zmiany temperatury zadanej). ä 1 próg z wyjœciem przekaÿnikowym ze stykiem prze³¹cznym (kontrola -) ä alarm temperatury (wbudowany brzêczyk) ä wyœwietlacz cyfrowy odczyt cyfrowy o rozdzielczoœci wskazañ 0,1 C w zakresie -99,9 C...99,9 C. Po przekroczeniu tego zakresu sterownik automatycznie prze³¹cza odczyt temperatury na odczyt w pe³nych C w zakresie C; ä ochrona serwisowa Parametry konfiguracyjne sterownika mog¹ byæ zabezpieczone has³em. ä interfejs ifs Wszystkie ustawione parametry konfiguracyjne regulatora mog¹ byæ ³atwo i szybko kopiowane na nastêpny regulator za pomoc¹ interfejsu ifs, przy u yciu specjalnego klucza. ä obudowa na szynê DIN 4 modu³owa; ä sygnalizacja b³êdów; ä produkcja ESSECI. 2. DANE TECHNICZNE Wejœcia...Pt100 : C programowalne wejœcie cyfrowe Zakres wskazañ ,9 999 C Wyjœcia przekaÿnikowe: WY SPDT 8(3)A/250V~ (dla obci¹ eñ rezyst.) Odczyt cyfrowy LED... 3 cyfry+ znak, czerwony rozdzielczoœæ...1 C lub 0,1 C automat. zmiana rozdz. (z 0,1 na 1)...po za zakresem -99,9 99,9 C Zakres temperatur pracy C Zakres temperatur przechowywania C Zakres wilgotnoœci wzglêdnej % bez skraplania Instalacja...na szynie DIN (TS-35) Zasilanie V ±10% Moc pobierana...3va Pamiêæ danych...eeprom Klasy ochronnoœci...czo³owa IP00 1

3 3. FUNKCJE KLAWISZY, SYGNALIZACJA DIOD. 3.1 Funkcje klawiszy przycisk UP (góra). U ywamy go do zwiêkszenia wartoœci nastawianego parametru lub zmiany parametru na nastêpny. SET przycisk SET. U ywamy go do ustawienia temperatury zadanej. przycisk DOWN (dó³). U ywamy go do zmniejszenia wartoœci nastawianego parametru lub zmiany parametru na poprzedni. 3.2 Diody sygnalizacyjne Dioda OUT1. Sygnalizuje stan pracy przekaÿnika PROGU pierwszego. Dioda œwieci - PRÓG1 dzia³a. Dioda nie œwieci - PRÓG1 nie dzia³a. Dioda trybu nocnego. (Skokowa zmiana temperatury zadanej). Dioda œwieci - tryb nocny uruchomiony. Dioda alarmu. Sygnalizuje aktywacjê alarmu. Dioda œwieci - alarm w³¹czony. 3.3 Blokada klawiszy Aby zabezpieczyæ regulator przed niepo ¹dan¹ zmian¹, nale y: 1. Naciœnij jednoczeœnie i na 5 sekund 2. Ustaw parametr na wartoœæ Aby zakoñczyæ i zachowaæ blokadê klawiatury czekaj 30 sekund nie naciskaj¹c klawiszy. Po zabezpieczeniu klawiatury zmiana parametrów regulatora jest mo liwa jedynie poprzez has³o. Przy próbie zmiany parametrów regulatora pojawiaæ siê bêdzie parametr Aby zlikwidowaæ has³o nale y: 1. Naciœnij jednoczeœnie i na 5 sekund 2. Naciœnij przycisk SET 3. Ustaw wartoœæ na Naciœnij ponownie przycisk SET 2

4 4. ZMIANA PARAMETRÓW REGULATORA. 1. Naciœnij jednoczeœnie i na 5 sekund. (Je eli pojawi siê param. nale y zlikwidowaæ has³o zgodnie z pkt. 3.3.) 2. Przyciskami i wyszukaj parametr który chcesz nastawiæ 3. Aby zobaczyæ wartoœæ ¹danego parametru wciœnij przycisk SET 4. Przyciskami i nastaw ¹dan¹ wartoœæ 5. Przycisk SET - powrót do listy parametrów 6. Aby zakoñczy i zachowaæ zmiany czekaj 30 sekund nie naciskaj¹c klawiszy. 5. NASTAWA TEMPERATURY ZADANEJ (PARAMETR ) 1. Naciœnij przycisk SET i trzymaj do czasu pojawienia siê na wyœwietlaczu 2. Zwolnij przycisk SET, pojawia siê wartoœæ temperatury zadanej (punkt nastawy PROGU) 3. Przy u yciu przycisków i nastaw ¹dan¹ wartoœæ temperatury. 4. Aby zakoñczy i zachowaæ zmiany naciœnij przycisk SET 6. TRYB NOCNY - SKOKOWA ZMIANA TEMPERATURY ZADANEJ.. Za pomoc¹ tej funkcji mo na skokowo zmieniaæ wartoœæ zadanej temperatury. Do wejœcia cyfrowego nale y pod³¹czyæ wy³¹cznik krañcowy. Przy zwarciu obwodu wy³¹cznika zmieniamy punkty nastawy PROGU1 (wartoœæ temperatury zadanej) na wartoœæ ustawion¹ w parametrze. 7. TRYB PRACY REGULATORA (KTROLA -) a) Przyk³ad charakterystyki regulacji -. TEMPERATURA PRÓG 1 histereza PROGU 1 czas WY1 - GRZANIE WY1 - CH ODZENIE Kontrola temperatury przy akcji - zale y od poni szcyh parametrów: - wartoœæ temperatury zadanej PROGU1, - rodzaj charakterystyki (grzanie lub ch³odzenie) - wartoœæ histerezy PROGU1 Zastosowanie regulatora jest bardzo uniwersalne. W zale noœci od doboru powy szych parametrów uzyskujemy indywidualn¹ kontrolê procesu. 3

5 8. ALARM TEMPERATURY. Regulator ma programowany górny i dolny alarm temperatury. Wartoœæ górnego i dolnego progu alarmu jest niezale na i programowana w ca³ym zakresie pomiarowym. Po przekroczeniu górnego b¹dÿ dolnego alarmu temperatury uruchamia siê sygna³ dÿwiêkowy oraz alarm na wyœwietlaczu. a) Przyk³ad charakterystyki za³¹czenia alarmu temperatury. histereza ALARMU ALARM GÓRNY TEMPERATURA ALARM DOLNY histereza ALARMU czas ALARM GÓRNY ALARM DOLNY 9. LISTA PARAMETRÓW REGULATORA Kod parametru Opis parametru Zakres Jednostka Ustawienie fabryczne / Parametry czujnika temperatury Wzorcowanie czujnika temperatury C 0.0 Stabilizacja odczytu czujnika r Parametry regulatora Histereza PROGU1 0, C 1.0 Typ regulacji PROGU1 0= ch³odzenie; 1=grzanie Tryb nocny. Skokowa zmiana temperatury zadanej PROGU1. 0 lub C 10.0 Dolne ograniczenie PROGU C -80 Górne ograniczenie PROGU C 800 L Parametry wyjœæ przekaÿnikowych. 4 Status styku przekaÿnika 1 w razie uszkodzenia czujnika temperatury 0=wy³¹czony; 1=za³¹czony Minimalna przerwa miêdzy dwoma za³¹czeniami wyjœcia przekaÿnikowego 1 0 lub sekundy 0

6 Kod parametru Opis parametru Zakres Jednostka Ustawienie fabryczne A Parametry alarmu Histereza alarmu C 1.0 Dolny alarm temperatury C -90 Górny alarm temperatury C 800 OpóŸnienie za³¹czenia alarmu min 0 H Inne parametry Blokada klawiatury 0 = nie ; 1 = tak 0 lub 1-0 ¹danie has³a 0 = nie ; 1 = tak 0 lub KODY ALARMOWE Komenda Przyczyna Status wyjœæ Pamiêæ EEPROM niesprawna. Wy³¹cz i w³¹cz ponownie. nieznany Czujnik temperatury komory ma przerwê w obwodzie lub zwarcie. patrz parametr i Wartoœæ mierzonej temperatury powy ej + patrz parametr Wartoœæ mierzonej temperatury poni ej - patrz parametr 11. INSTALACJA Nale y unikaæ krzy owania przewodów stosuj¹c krótkie po³¹czenia. Zalecamy zabezpieczenie Ÿród³a zasilania regulatora i wejœcia czujnika temperatury przed zak³óceniami elektrycznymi. Urz¹dzenie nie jest zabezpieczone przed przeci¹ eniami. Regulator montowaæ w miejscu, które nie jest nara one na gwa³towne zmiany temperatury oraz obci¹ enia mechaniczne. 5

7 12. SCHEMAT ELEKTRYCZNY 13. WA NE UWAGI EKSPLOATACYJNE - stosowanie uk³adów gasz¹cych. Je eli do styków przekaÿnika do³¹czone jest obci¹ enie o charakterze indukcyjnym (np. cewka stycznika, transformator), to w chwili ich rozwierania bardzo czêsto pojawiaj¹ siê przejœciowe piki napiêciowe, wywo³ane roz³adowaniem siê energii zgromadzonej w indukcyjnoœci. Mog¹ one wywo³aæ drastyczne efekty, szczególnie w aparaturze kontrolno-pomiarowej. Do szczególnie negatywnych skutków tych pików nale ¹: zmniejszenie ywotnoœci styczników i przekaÿników, destrukcja pó³przewodników (diody, tyrystory, triaki), uszkodzenie lub zak³ócenie steruj¹cych i pomiarowych systemów, emisja pola elektromagnetycznego zak³ócaj¹cego okoliczne urz¹dzenia. W celu unikniêcia takich skutków przepiêcia musz¹ byæ zmniejszone do bezpiecznego poziomu. Najprostsz¹ metod¹ jest do³¹czenie odpowiedniego modu³u gasz¹cego bezpoœrednio do zacisków obci¹ enia indukcyjnego. Generalnie do ka dego typu obci¹ enia indukcyjnego nale y dobraæ odpowiednie typy uk³adów gasz¹cych. Nowoczesne styczniki posiadaj¹ na ogó³ odpowiednie fabryczne uk³ady gasz¹ce. W przypadku ich braku proponujemy kontakt z Biurami Handlowymi firmy General Electric Power Controls: Wroc³aw tel (71) , fax (71) , Bielsko-Bia³a tel (33) ,-03,-08, fax (33) , Warszawa tel (22) , fax (22) , Gdañsk (58) , fax (58) Czasowo mo na zbocznikowaæ obci¹ enie uk³adem RC, np. 47W/1W + 22nF/630V. Uk³ad gasz¹cy ³¹czyæ zawsze bezpoœrednio do zacisków obci¹ enia indukcyjnego. U ycie obwodu gasz¹cego ogranicza wypalanie siê styków przekaÿnika w regulatorze oraz zmniejsza prawdopodobieñstwo ich sklejania. Jego brak szybko niszczy styki przekaÿnikaw wyniku pojawiania siê na nich ³uku elektrycznego przy ich rozwieraniu. 6
