1 Tel./faks: Biuro: ul. Stefana Batorego Człuchów biuro.aro@wp.pl PROJEKT BUDOWLANY ZAKRES: PROJEKT ROZBIÓRKI BUDYNKU GOSPODARCZEGO OBIEKT: BUDYNEK GOSPODARCZY nr inw 104/00049 ul. Włościańska Warszawa działka ewidencyjne nr 3/4, obr m. Warszawa ZLECAJĄCY: MIEJSKIE ZAKŁADY AUTOBUSOWE SP. z o.o. ul. Włościańska Warszawa WYKONAWCA: PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWO USŁUGOWE ARO inż. Józef Ryszard Hryniewicki ul. Stefana Batorego Człuchów Projektant: Człuchów, 23 styczeń 2015 r.

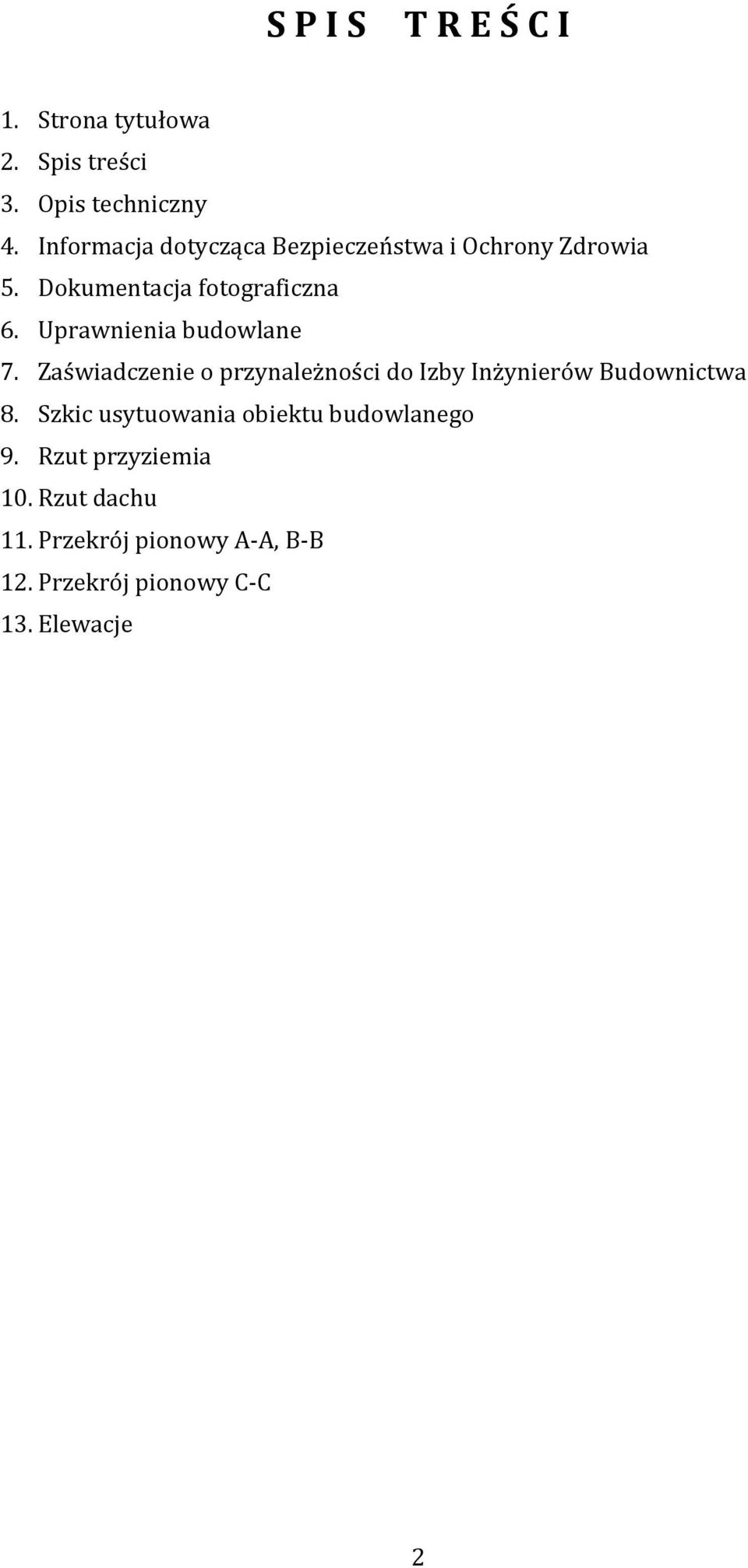

2 S P I S T R E Ś C I 1. Strona tytułowa 2. Spis treści 3. Opis techniczny 4. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia 5. Dokumentacja fotograficzna 6. Uprawnienia budowlane 7. Zaświadczenie o przynależności do Izby Inżynierów Budownictwa 8. Szkic usytuowania obiektu budowlanego 9. Rzut przyziemia 10. Rzut dachu 11. Przekrój pionowy A-A, B-B 12. Przekrój pionowy C-C 13. Elewacje 2

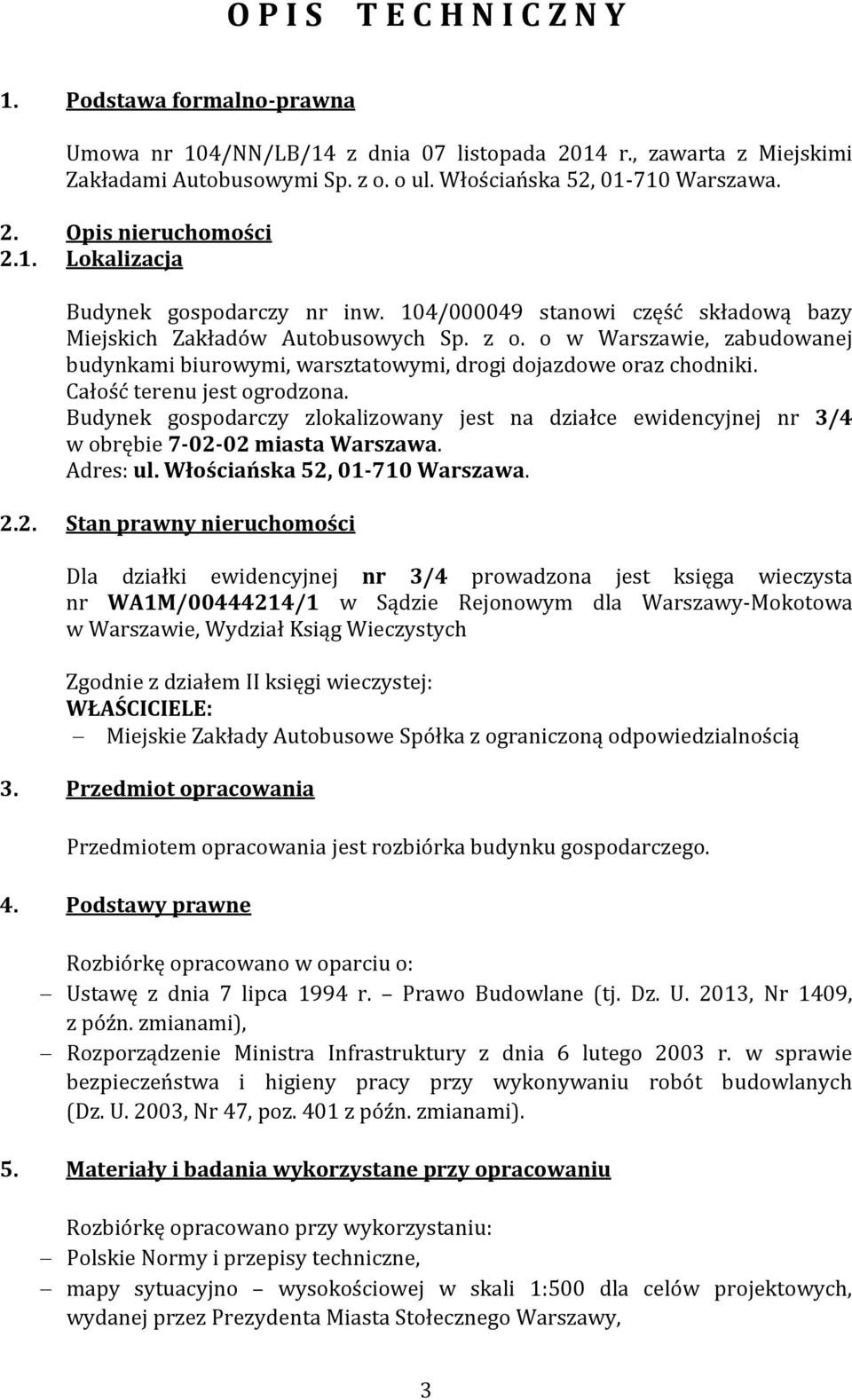

3 O P I S T E C H N I C Z N Y 1. Podstawa formalno-prawna Umowa nr 104/NN/LB/14 z dnia 07 listopada 2014 r., zawarta z Miejskimi Zakładami Autobusowymi Sp. z o. o ul. Włościańska 52, Warszawa. 2. Opis nieruchomości 2.1. Lokalizacja Budynek gospodarczy nr inw. 104/ stanowi część składową bazy Miejskich Zakładów Autobusowych Sp. z o. o w Warszawie, zabudowanej budynkami biurowymi, warsztatowymi, drogi dojazdowe oraz chodniki. Całość terenu jest ogrodzona. Budynek gospodarczy zlokalizowany jest na działce ewidencyjnej nr 3/4 w obrębie miasta Warszawa. Adres: ul. Włościańska 52, Warszawa Stan prawny nieruchomości Dla działki ewidencyjnej nr 3/4 prowadzona jest księga wieczysta nr WA1M/ /1 w Sądzie Rejonowym dla Warszawy-Mokotowa w Warszawie, Wydział Ksiąg Wieczystych Zgodnie z działem II księgi wieczystej: WŁAŚCICIELE: Miejskie Zakłady Autobusowe Spółka z ograniczoną odpowiedzialnością 3. Przedmiot opracowania Przedmiotem opracowania jest rozbiórka budynku gospodarczego. 4. Podstawy prawne Rozbiórkę opracowano w oparciu o: Ustawę z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. 2013, Nr 1409, z późn. zmianami), Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych (Dz. U. 2003, Nr 47, poz. 401 z późn. zmianami). 5. Materiały i badania wykorzystane przy opracowaniu Rozbiórkę opracowano przy wykorzystaniu: Polskie Normy i przepisy techniczne, mapy sytuacyjno wysokościowej w skali 1:500 dla celów projektowych, wydanej przez Prezydenta Miasta Stołecznego Warszawy, 3

4 inwentaryzacji na potrzeby projektu, szczegółowych oględzin, dokumentacji fotograficznej. 6. Dane ogólne 6.1. Przeznaczenie i dane ogólne Budynek będący przedmiotem inwentaryzacji, jest przeznaczony na cele magazynowe i garażowe. W budynku znajdują się także 3 pomieszczenia aktualnie wykorzystywane jako biura. Dane ogólne: Powierzchnia zabudowy - 439,40 m 2 Powierzchnia użytkowa - 397,16 m 2 w tym: Część I - 153,13 m 2 Część II - 169,51 m 2 Część III - 74,52 m 2 Kubatura ,60 m 3 7. Forma architektoniczna Budynek składa się z trzech części powiązanych ze sobą funkcjonalnie. Budynek posiada jedną kondygnację nadziemną (parterowy). Budynek niepodpiwniczony. Część I przeznaczona na działalność biurowo-magazynową. Część II przeznaczona na garaże. Część III przeznaczona na magazyny. 8. Konstrukcja obiektu Budynek wykonano w technologii tradycyjnej. Konstrukcja budynku mieszana Stopy fundamentowe pod słupy żelbetowe z betonu B-15, zbrojone stalą zwykłą. Ławy fundamentowe pod ściany zewnętrzne wykonano z betonu B-15, zbrojone stalą zwykłą. Izolacja pozioma ław fundamentowych 2 x papa na lepiku Konstrukcja nośna hali: Część pierwsza: ściany zewnętrzne wykonano z cegły cementowo-wapiennej, wapienno-piaskowej na zaprawie 4

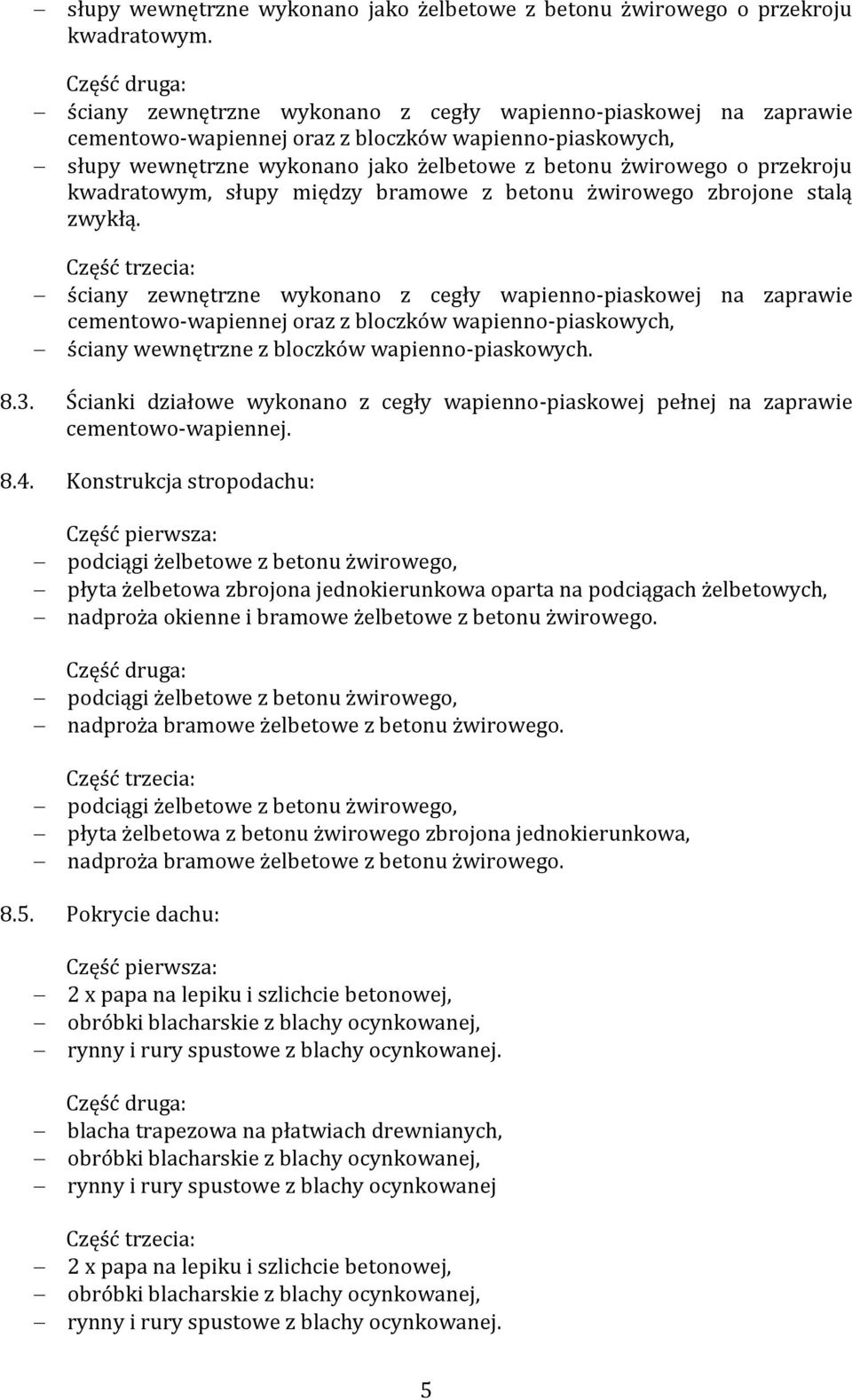

5 słupy wewnętrzne wykonano jako żelbetowe z betonu żwirowego o przekroju kwadratowym. Część druga: ściany zewnętrzne wykonano z cegły wapienno-piaskowej na zaprawie cementowo-wapiennej oraz z bloczków wapienno-piaskowych, słupy wewnętrzne wykonano jako żelbetowe z betonu żwirowego o przekroju kwadratowym, słupy między bramowe z betonu żwirowego zbrojone stalą zwykłą. Część trzecia: ściany zewnętrzne wykonano z cegły wapienno-piaskowej na zaprawie cementowo-wapiennej oraz z bloczków wapienno-piaskowych, ściany wewnętrzne z bloczków wapienno-piaskowych Ścianki działowe wykonano z cegły wapienno-piaskowej pełnej na zaprawie cementowo-wapiennej Konstrukcja stropodachu: Część pierwsza: podciągi żelbetowe z betonu żwirowego, płyta żelbetowa zbrojona jednokierunkowa oparta na podciągach żelbetowych, nadproża okienne i bramowe żelbetowe z betonu żwirowego. Część druga: podciągi żelbetowe z betonu żwirowego, nadproża bramowe żelbetowe z betonu żwirowego. Część trzecia: podciągi żelbetowe z betonu żwirowego, płyta żelbetowa z betonu żwirowego zbrojona jednokierunkowa, nadproża bramowe żelbetowe z betonu żwirowego Pokrycie dachu: Część pierwsza: 2 x papa na lepiku i szlichcie betonowej, obróbki blacharskie z blachy ocynkowanej, rynny i rury spustowe z blachy ocynkowanej. Część druga: blacha trapezowa na płatwiach drewnianych, obróbki blacharskie z blachy ocynkowanej, rynny i rury spustowe z blachy ocynkowanej Część trzecia: 2 x papa na lepiku i szlichcie betonowej, obróbki blacharskie z blachy ocynkowanej, rynny i rury spustowe z blachy ocynkowanej. 5

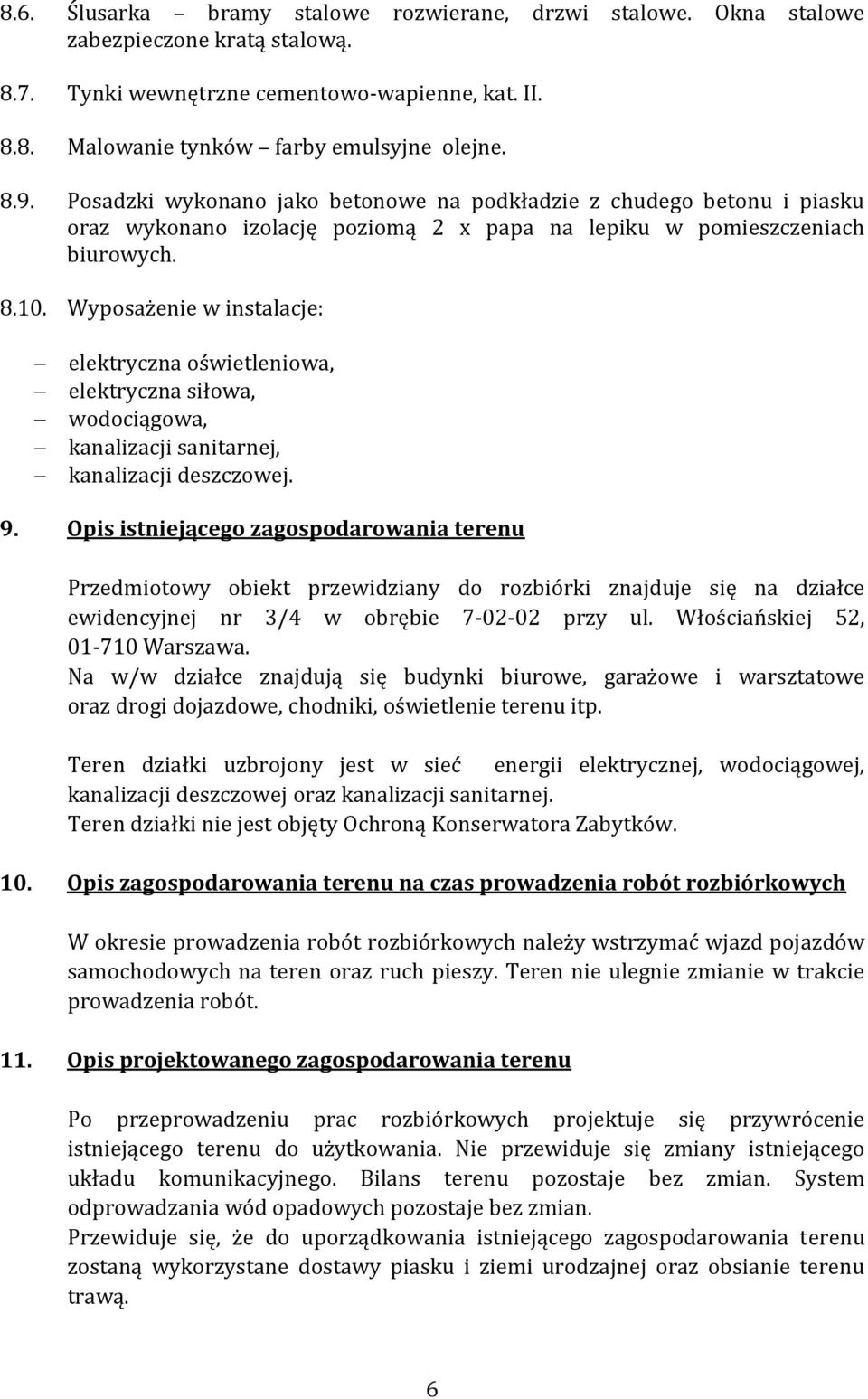

6 8.6. Ślusarka bramy stalowe rozwierane, drzwi stalowe. Okna stalowe zabezpieczone kratą stalową Tynki wewnętrzne cementowo-wapienne, kat. II Malowanie tynków farby emulsyjne olejne Posadzki wykonano jako betonowe na podkładzie z chudego betonu i piasku oraz wykonano izolację poziomą 2 x papa na lepiku w pomieszczeniach biurowych Wyposażenie w instalacje: elektryczna oświetleniowa, elektryczna siłowa, wodociągowa, kanalizacji sanitarnej, kanalizacji deszczowej. 9. Opis istniejącego zagospodarowania terenu Przedmiotowy obiekt przewidziany do rozbiórki znajduje się na działce ewidencyjnej nr 3/4 w obrębie przy ul. Włościańskiej 52, Warszawa. Na w/w działce znajdują się budynki biurowe, garażowe i warsztatowe oraz drogi dojazdowe, chodniki, oświetlenie terenu itp. Teren działki uzbrojony jest w sieć energii elektrycznej, wodociągowej, kanalizacji deszczowej oraz kanalizacji sanitarnej. Teren działki nie jest objęty Ochroną Konserwatora Zabytków. 10. Opis zagospodarowania terenu na czas prowadzenia robót rozbiórkowych W okresie prowadzenia robót rozbiórkowych należy wstrzymać wjazd pojazdów samochodowych na teren oraz ruch pieszy. Teren nie ulegnie zmianie w trakcie prowadzenia robót. 11. Opis projektowanego zagospodarowania terenu Po przeprowadzeniu prac rozbiórkowych projektuje się przywrócenie istniejącego terenu do użytkowania. Nie przewiduje się zmiany istniejącego układu komunikacyjnego. Bilans terenu pozostaje bez zmian. System odprowadzania wód opadowych pozostaje bez zmian. Przewiduje się, że do uporządkowania istniejącego zagospodarowania terenu zostaną wykorzystane dostawy piasku i ziemi urodzajnej oraz obsianie terenu trawą. 6

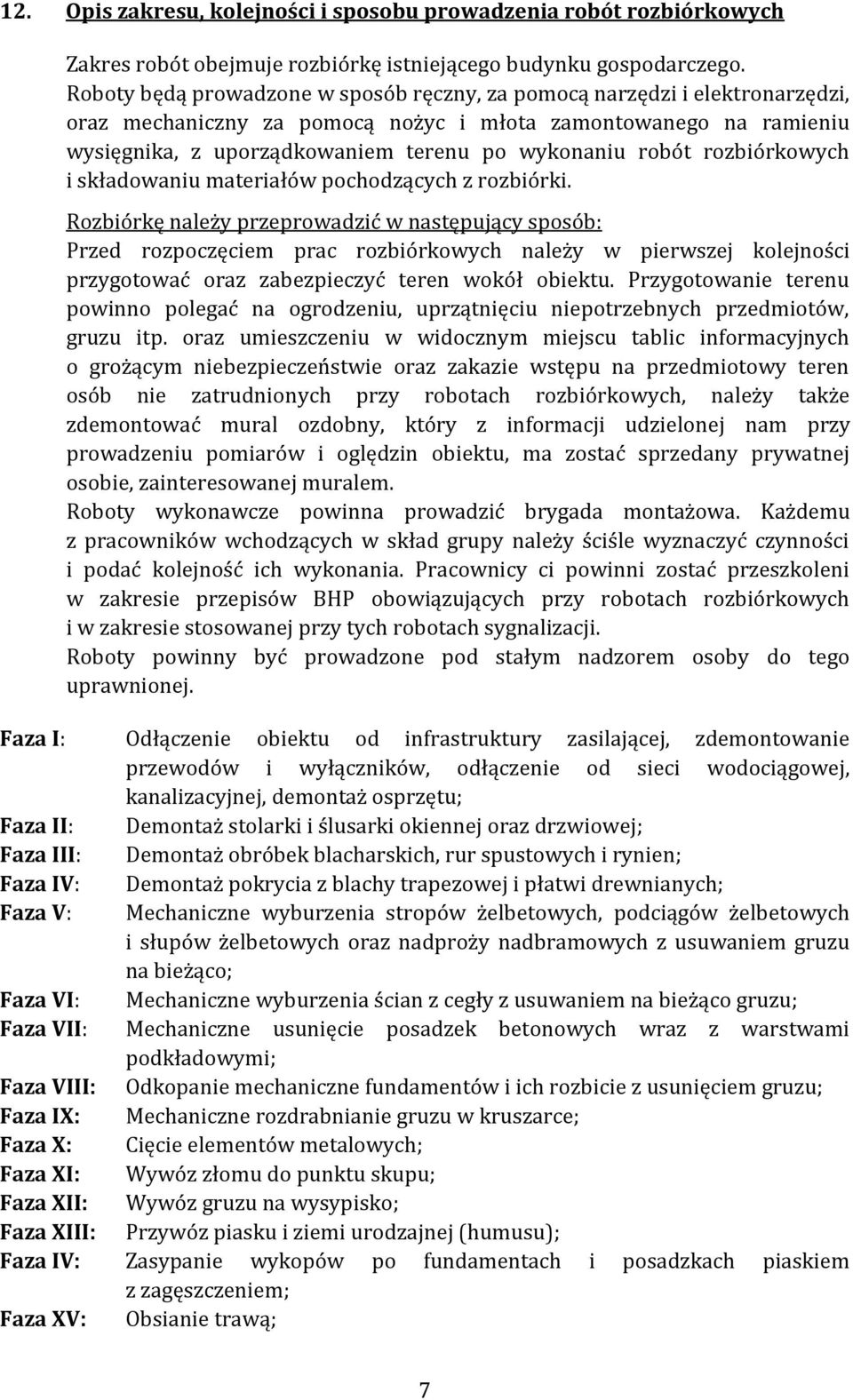

7 12. Opis zakresu, kolejności i sposobu prowadzenia robót rozbiórkowych Zakres robót obejmuje rozbiórkę istniejącego budynku gospodarczego. Roboty będą prowadzone w sposób ręczny, za pomocą narzędzi i elektronarzędzi, oraz mechaniczny za pomocą nożyc i młota zamontowanego na ramieniu wysięgnika, z uporządkowaniem terenu po wykonaniu robót rozbiórkowych i składowaniu materiałów pochodzących z rozbiórki. Rozbiórkę należy przeprowadzić w następujący sposób: Przed rozpoczęciem prac rozbiórkowych należy w pierwszej kolejności przygotować oraz zabezpieczyć teren wokół obiektu. Przygotowanie terenu powinno polegać na ogrodzeniu, uprzątnięciu niepotrzebnych przedmiotów, gruzu itp. oraz umieszczeniu w widocznym miejscu tablic informacyjnych o grożącym niebezpieczeństwie oraz zakazie wstępu na przedmiotowy teren osób nie zatrudnionych przy robotach rozbiórkowych, należy także zdemontować mural ozdobny, który z informacji udzielonej nam przy prowadzeniu pomiarów i oględzin obiektu, ma zostać sprzedany prywatnej osobie, zainteresowanej muralem. Roboty wykonawcze powinna prowadzić brygada montażowa. Każdemu z pracowników wchodzących w skład grupy należy ściśle wyznaczyć czynności i podać kolejność ich wykonania. Pracownicy ci powinni zostać przeszkoleni w zakresie przepisów BHP obowiązujących przy robotach rozbiórkowych i w zakresie stosowanej przy tych robotach sygnalizacji. Roboty powinny być prowadzone pod stałym nadzorem osoby do tego uprawnionej. Faza I: Odłączenie obiektu od infrastruktury zasilającej, zdemontowanie przewodów i wyłączników, odłączenie od sieci wodociągowej, kanalizacyjnej, demontaż osprzętu; Faza II: Demontaż stolarki i ślusarki okiennej oraz drzwiowej; Faza III: Demontaż obróbek blacharskich, rur spustowych i rynien; Faza IV: Demontaż pokrycia z blachy trapezowej i płatwi drewnianych; Faza V: Mechaniczne wyburzenia stropów żelbetowych, podciągów żelbetowych i słupów żelbetowych oraz nadproży nadbramowych z usuwaniem gruzu na bieżąco; Faza VI: Mechaniczne wyburzenia ścian z cegły z usuwaniem na bieżąco gruzu; Faza VII: Mechaniczne usunięcie posadzek betonowych wraz z warstwami podkładowymi; Faza VIII: Odkopanie mechaniczne fundamentów i ich rozbicie z usunięciem gruzu; Faza IX: Mechaniczne rozdrabnianie gruzu w kruszarce; Faza X: Cięcie elementów metalowych; Faza XI: Wywóz złomu do punktu skupu; Faza XII: Wywóz gruzu na wysypisko; Faza XIII: Przywóz piasku i ziemi urodzajnej (humusu); Faza IV: Zasypanie wykopów po fundamentach i posadzkach piaskiem z zagęszczeniem; Faza XV: Obsianie trawą; 7

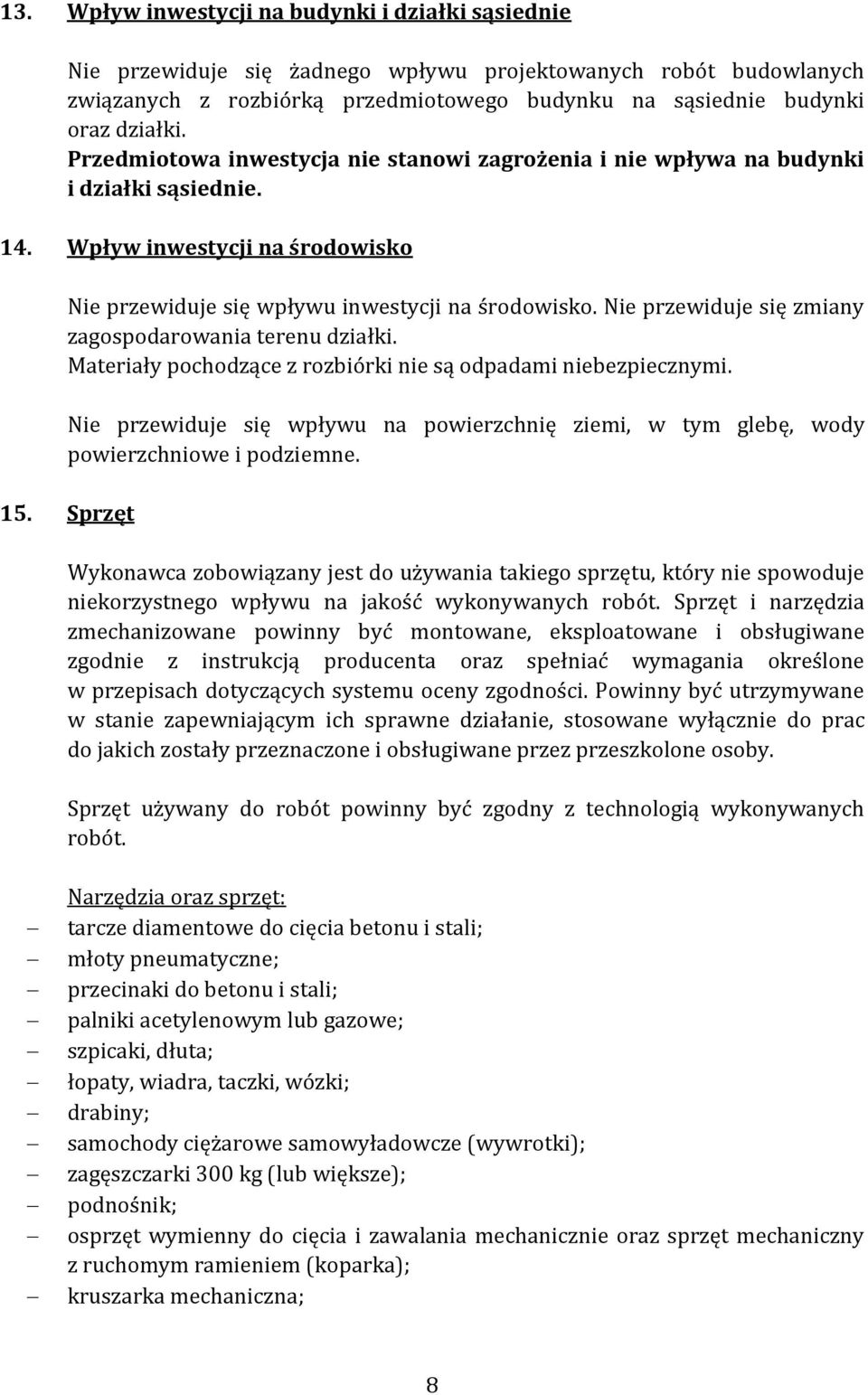

8 13. Wpływ inwestycji na budynki i działki sąsiednie Nie przewiduje się żadnego wpływu projektowanych robót budowlanych związanych z rozbiórką przedmiotowego budynku na sąsiednie budynki oraz działki. Przedmiotowa inwestycja nie stanowi zagrożenia i nie wpływa na budynki i działki sąsiednie. 14. Wpływ inwestycji na środowisko Nie przewiduje się wpływu inwestycji na środowisko. Nie przewiduje się zmiany zagospodarowania terenu działki. Materiały pochodzące z rozbiórki nie są odpadami niebezpiecznymi. Nie przewiduje się wpływu na powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne. 15. Sprzęt Wykonawca zobowiązany jest do używania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt i narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Powinny być utrzymywane w stanie zapewniającym ich sprawne działanie, stosowane wyłącznie do prac do jakich zostały przeznaczone i obsługiwane przez przeszkolone osoby. Sprzęt używany do robót powinny być zgodny z technologią wykonywanych robót. Narzędzia oraz sprzęt: tarcze diamentowe do cięcia betonu i stali; młoty pneumatyczne; przecinaki do betonu i stali; palniki acetylenowym lub gazowe; szpicaki, dłuta; łopaty, wiadra, taczki, wózki; drabiny; samochody ciężarowe samowyładowcze (wywrotki); zagęszczarki 300 kg (lub większe); podnośnik; osprzęt wymienny do cięcia i zawalania mechanicznie oraz sprzęt mechaniczny z ruchomym ramieniem (koparka); kruszarka mechaniczna; 8

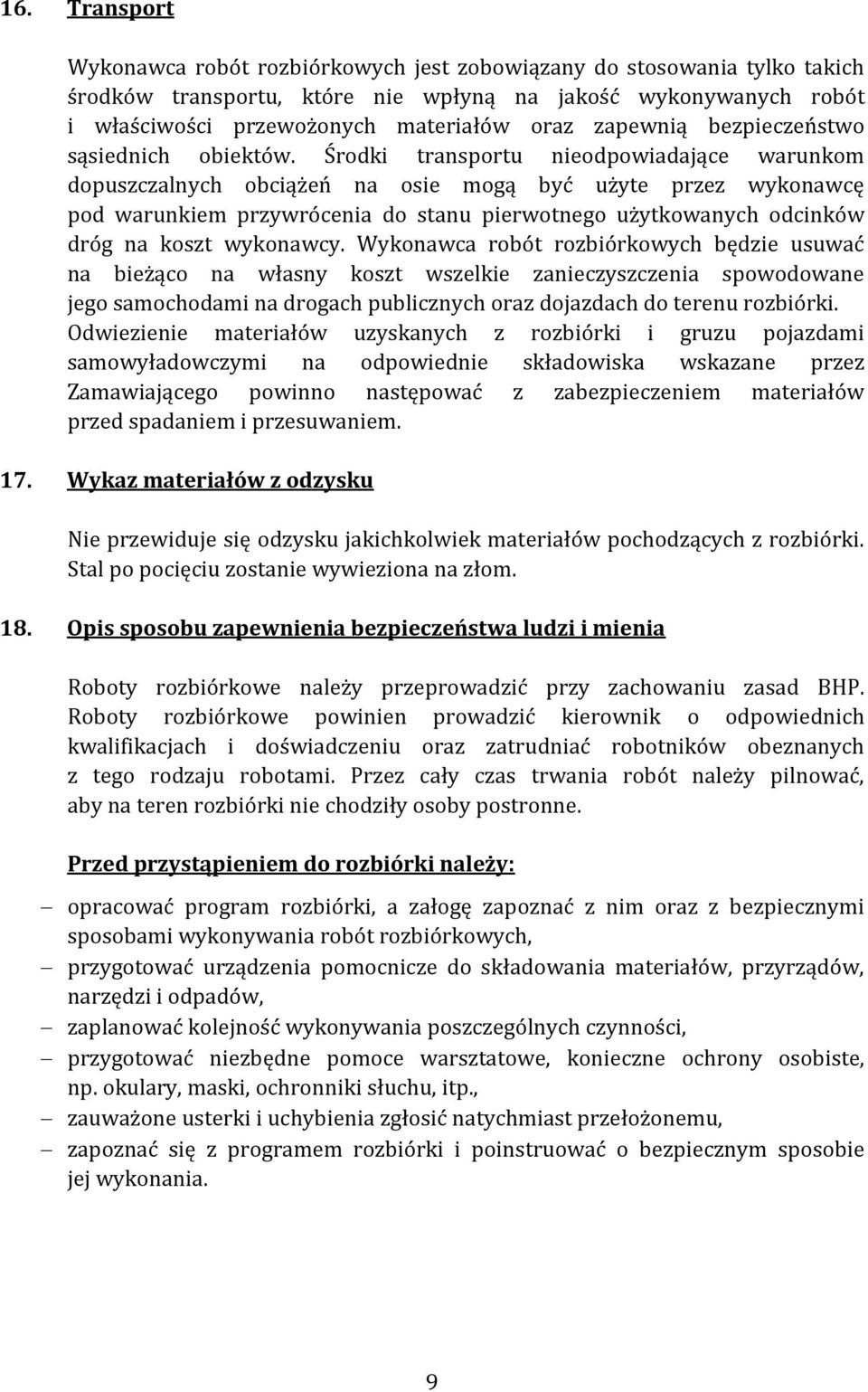

9 16. Transport Wykonawca robót rozbiórkowych jest zobowiązany do stosowania tylko takich środków transportu, które nie wpłyną na jakość wykonywanych robót i właściwości przewożonych materiałów oraz zapewnią bezpieczeństwo sąsiednich obiektów. Środki transportu nieodpowiadające warunkom dopuszczalnych obciążeń na osie mogą być użyte przez wykonawcę pod warunkiem przywrócenia do stanu pierwotnego użytkowanych odcinków dróg na koszt wykonawcy. Wykonawca robót rozbiórkowych będzie usuwać na bieżąco na własny koszt wszelkie zanieczyszczenia spowodowane jego samochodami na drogach publicznych oraz dojazdach do terenu rozbiórki. Odwiezienie materiałów uzyskanych z rozbiórki i gruzu pojazdami samowyładowczymi na odpowiednie składowiska wskazane przez Zamawiającego powinno następować z zabezpieczeniem materiałów przed spadaniem i przesuwaniem. 17. Wykaz materiałów z odzysku Nie przewiduje się odzysku jakichkolwiek materiałów pochodzących z rozbiórki. Stal po pocięciu zostanie wywieziona na złom. 18. Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Roboty rozbiórkowe należy przeprowadzić przy zachowaniu zasad BHP. Roboty rozbiórkowe powinien prowadzić kierownik o odpowiednich kwalifikacjach i doświadczeniu oraz zatrudniać robotników obeznanych z tego rodzaju robotami. Przez cały czas trwania robót należy pilnować, aby na teren rozbiórki nie chodziły osoby postronne. Przed przystąpieniem do rozbiórki należy: opracować program rozbiórki, a załogę zapoznać z nim oraz z bezpiecznymi sposobami wykonywania robót rozbiórkowych, przygotować urządzenia pomocnicze do składowania materiałów, przyrządów, narzędzi i odpadów, zaplanować kolejność wykonywania poszczególnych czynności, przygotować niezbędne pomoce warsztatowe, konieczne ochrony osobiste, np. okulary, maski, ochronniki słuchu, itp., zauważone usterki i uchybienia zgłosić natychmiast przełożonemu, zapoznać się z programem rozbiórki i poinstruować o bezpiecznym sposobie jej wykonania. 9

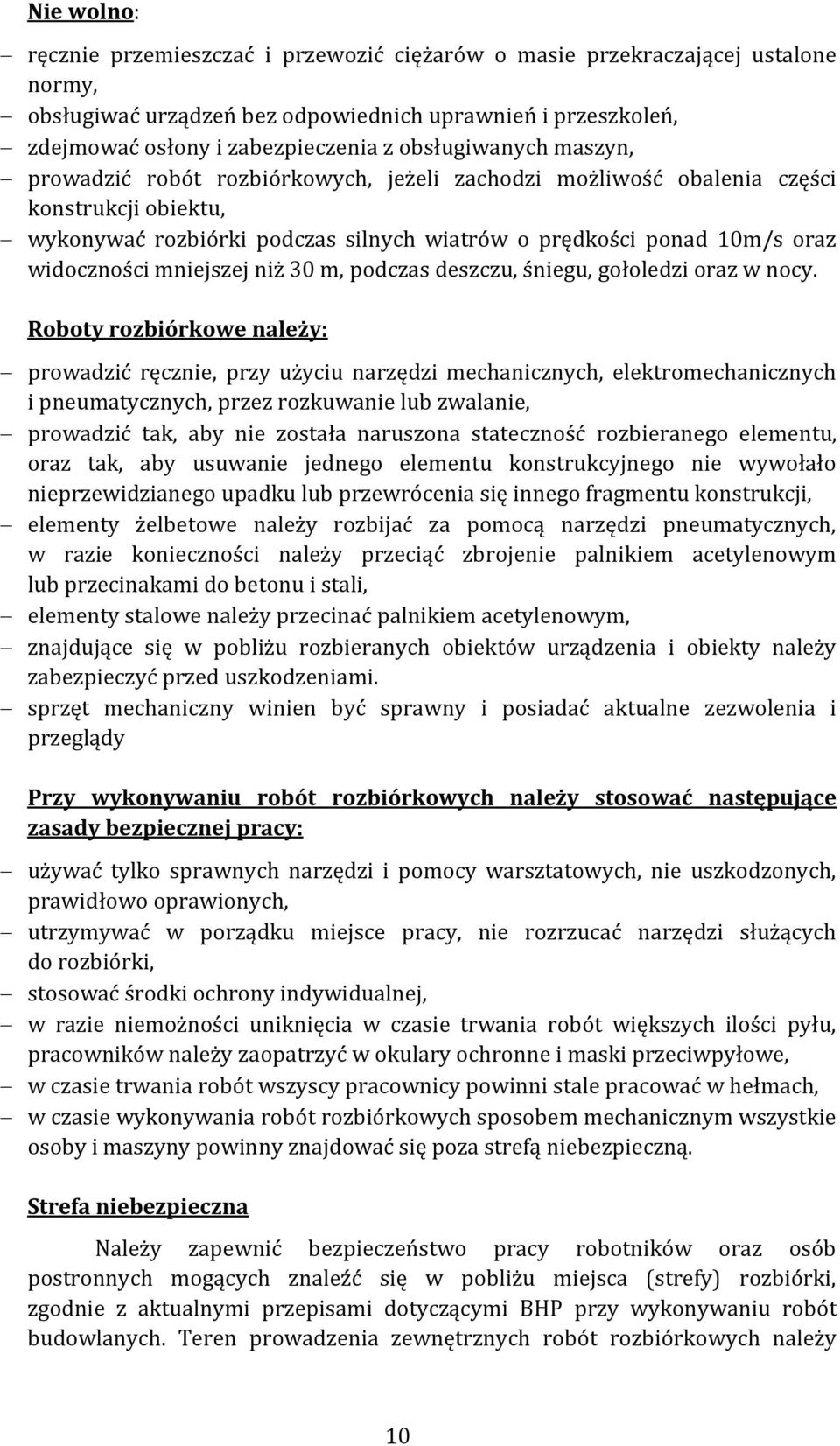

10 Nie wolno: ręcznie przemieszczać i przewozić ciężarów o masie przekraczającej ustalone normy, obsługiwać urządzeń bez odpowiednich uprawnień i przeszkoleń, zdejmować osłony i zabezpieczenia z obsługiwanych maszyn, prowadzić robót rozbiórkowych, jeżeli zachodzi możliwość obalenia części konstrukcji obiektu, wykonywać rozbiórki podczas silnych wiatrów o prędkości ponad 10m/s oraz widoczności mniejszej niż 30 m, podczas deszczu, śniegu, gołoledzi oraz w nocy. Roboty rozbiórkowe należy: prowadzić ręcznie, przy użyciu narzędzi mechanicznych, elektromechanicznych i pneumatycznych, przez rozkuwanie lub zwalanie, prowadzić tak, aby nie została naruszona stateczność rozbieranego elementu, oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało nieprzewidzianego upadku lub przewrócenia się innego fragmentu konstrukcji, elementy żelbetowe należy rozbijać za pomocą narzędzi pneumatycznych, w razie konieczności należy przeciąć zbrojenie palnikiem acetylenowym lub przecinakami do betonu i stali, elementy stalowe należy przecinać palnikiem acetylenowym, znajdujące się w pobliżu rozbieranych obiektów urządzenia i obiekty należy zabezpieczyć przed uszkodzeniami. sprzęt mechaniczny winien być sprawny i posiadać aktualne zezwolenia i przeglądy Przy wykonywaniu robót rozbiórkowych należy stosować następujące zasady bezpiecznej pracy: używać tylko sprawnych narzędzi i pomocy warsztatowych, nie uszkodzonych, prawidłowo oprawionych, utrzymywać w porządku miejsce pracy, nie rozrzucać narzędzi służących do rozbiórki, stosować środki ochrony indywidualnej, w razie niemożności uniknięcia w czasie trwania robót większych ilości pyłu, pracowników należy zaopatrzyć w okulary ochronne i maski przeciwpyłowe, w czasie trwania robót wszyscy pracownicy powinni stale pracować w hełmach, w czasie wykonywania robót rozbiórkowych sposobem mechanicznym wszystkie osoby i maszyny powinny znajdować się poza strefą niebezpieczną. Strefa niebezpieczna Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) rozbiórki, zgodnie z aktualnymi przepisami dotyczącymi BHP przy wykonywaniu robót budowlanych. Teren prowadzenia zewnętrznych robót rozbiórkowych należy 10

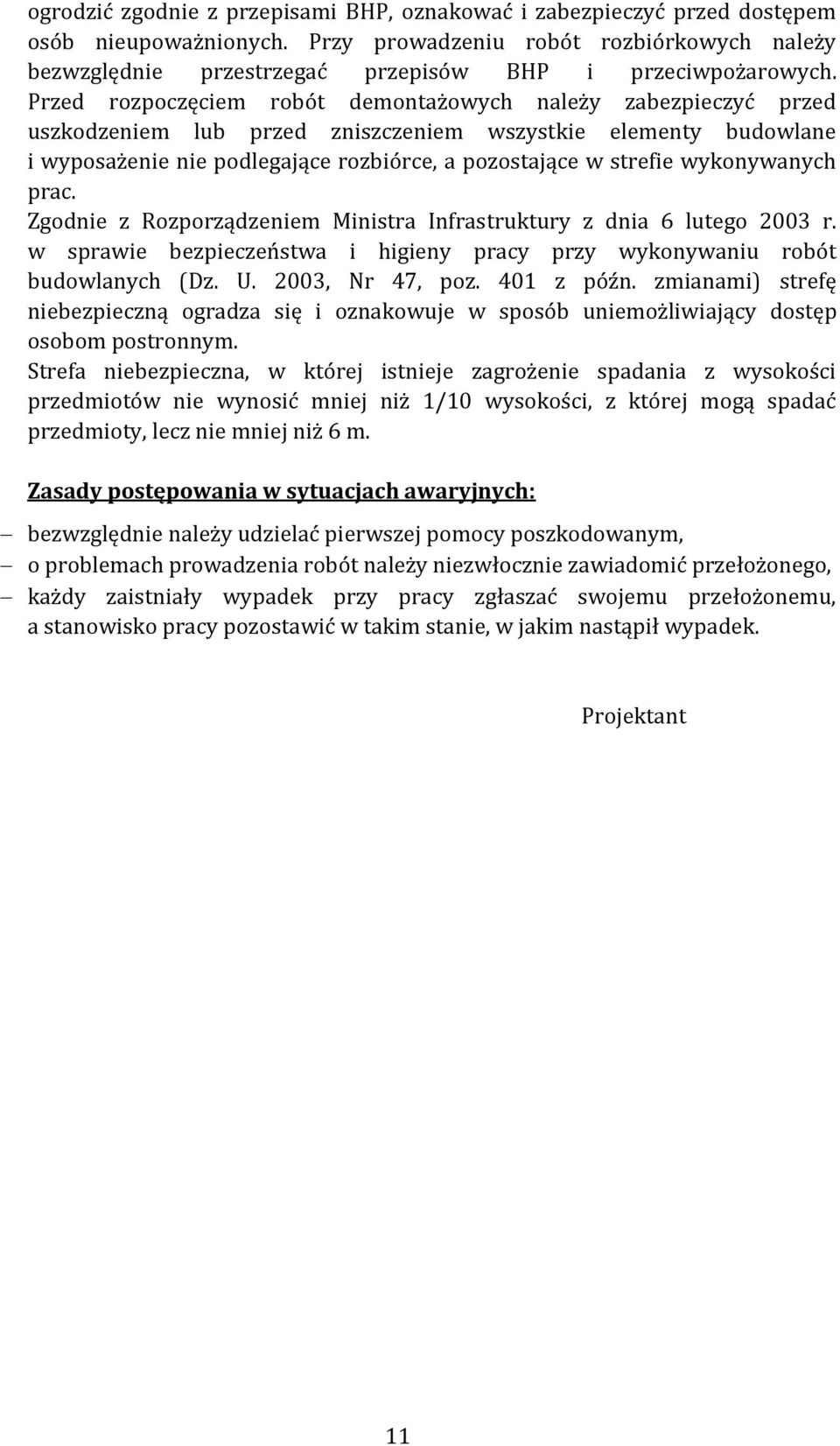

11 ogrodzić zgodnie z przepisami BHP, oznakować i zabezpieczyć przed dostępem osób nieupoważnionych. Przy prowadzeniu robót rozbiórkowych należy bezwzględnie przestrzegać przepisów BHP i przeciwpożarowych. Przed rozpoczęciem robót demontażowych należy zabezpieczyć przed uszkodzeniem lub przed zniszczeniem wszystkie elementy budowlane i wyposażenie nie podlegające rozbiórce, a pozostające w strefie wykonywanych prac. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych (Dz. U. 2003, Nr 47, poz. 401 z późn. zmianami) strefę niebezpieczną ogradza się i oznakowuje w sposób uniemożliwiający dostęp osobom postronnym. Strefa niebezpieczna, w której istnieje zagrożenie spadania z wysokości przedmiotów nie wynosić mniej niż 1/10 wysokości, z której mogą spadać przedmioty, lecz nie mniej niż 6 m. Zasady postępowania w sytuacjach awaryjnych: bezwzględnie należy udzielać pierwszej pomocy poszkodowanym, o problemach prowadzenia robót należy niezwłocznie zawiadomić przełożonego, każdy zaistniały wypadek przy pracy zgłaszać swojemu przełożonemu, a stanowisko pracy pozostawić w takim stanie, w jakim nastąpił wypadek. Projektant 11
