2 Z NAMI SZYBCIEJ, TANIEJ I WYGODNIEJ! WYDANIE 3 rok 2008

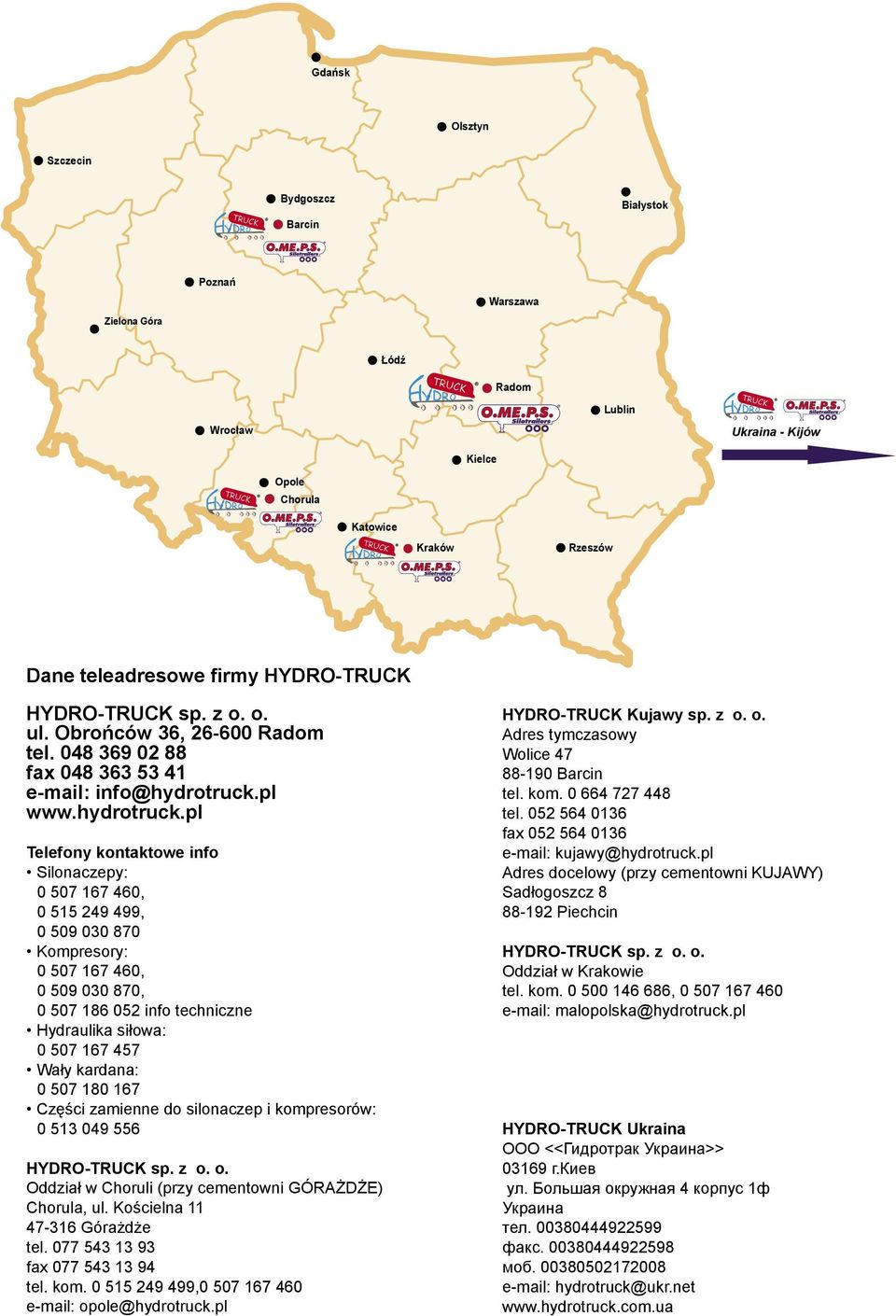

3 Gdańsk Olsztyn Szczecin Bydgoszcz Barcin Białystok Zielona Góra Poznań Warszawa Łódź Radom Wrocław Lublin Ukraina - Kijów Kielce Opole Chorula Katowice Kraków Rzeszów Dane teleadresowe firmy HYDRO-TRUCK HYDRO-TRUCK sp. z o. o. ul. Obrońców 36, Radom tel fax info@hydrotruck.pl Telefony kontaktowe info Silonaczepy: , , Kompresory: , , info techniczne Hydraulika siłowa: Wały kardana: Części zamienne do silonaczep i kompresorów: HYDRO-TRUCK sp. z o. o. Oddział w Choruli (przy cementowni GÓRAŻDŻE) Chorula, ul. Kościelna Górażdże tel fax tel. kom , opole@hydrotruck.pl HYDRO-TRUCK Kujawy sp. z o. o. Adres tymczasowy Wolice Barcin tel. kom tel fax kujawy@hydrotruck.pl Adres docelowy (przy cementowni KUJAWY) Sadłogoszcz Piechcin HYDRO-TRUCK sp. z o. o. Oddział w Krakowie tel. kom , malopolska@hydrotruck.pl HYDRO-TRUCK Ukraina ООО <<Гидротрак Украина>> г.киев ул. Большая окружная 4 корпус 1ф Украина тел факс моб hydrotruck@ukr.net

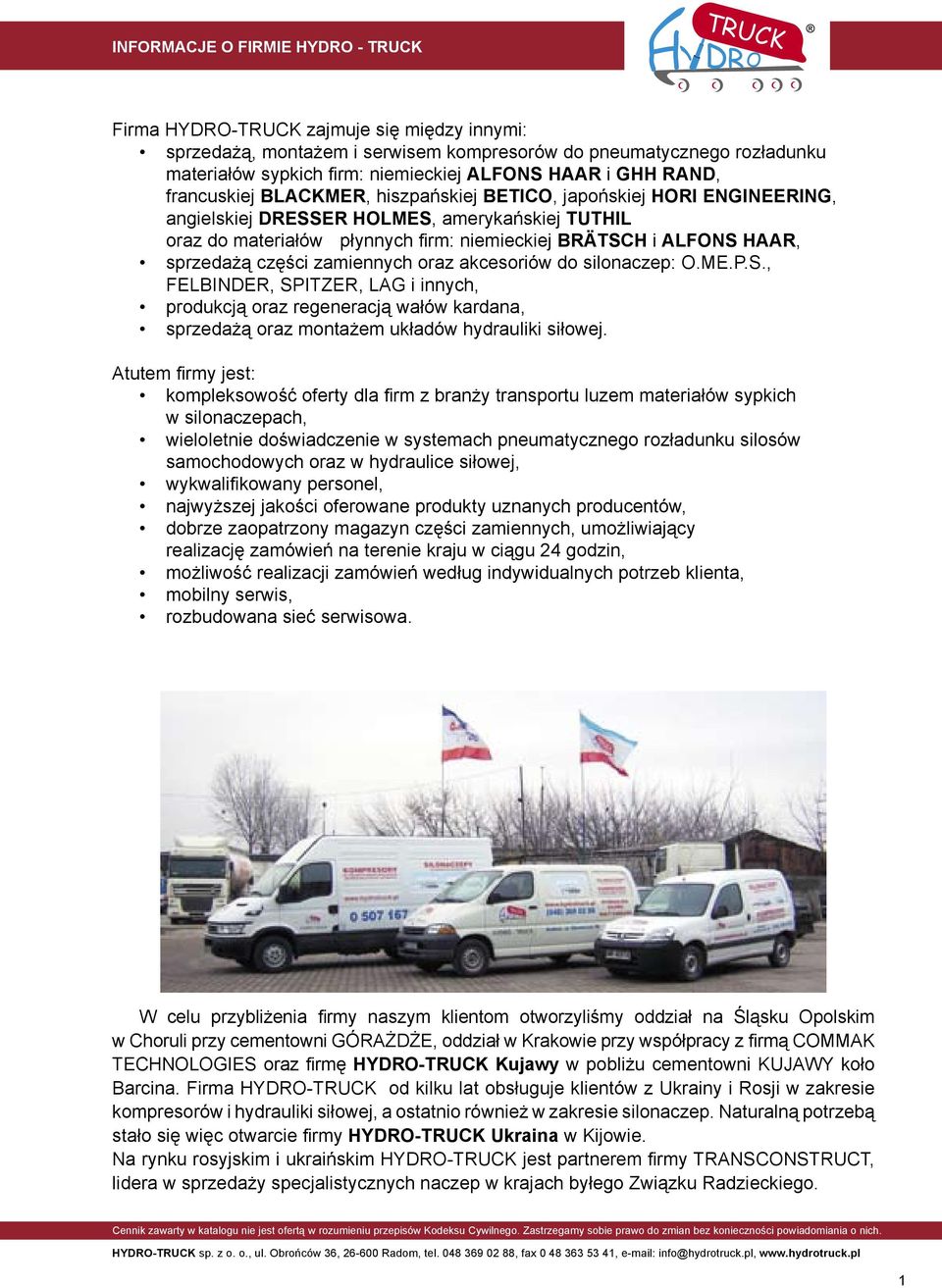

4 INFORMACJE O FIRMIE HYDRO - TRUCK Firma HYDRO-TRUCK zajmuje się między innymi: sprzedażą, montażem i serwisem kompresorów do pneumatycznego rozładunku materiałów sypkich firm: niemieckiej ALFONS HAAR i GHH RAND, francuskiej BLACKMER, hiszpańskiej BETICO, japońskiej HORI ENGINEERING, angielskiej DRESSER HOLMES, amerykańskiej TUTHIL oraz do materiałów płynnych firm: niemieckiej BRÄTSCH i ALFONS HAAR, sprzedażą części zamiennych oraz akcesoriów do silonaczep: O.ME.P.S., FELBINDER, SPITZER, LAG i innych, produkcją oraz regeneracją wałów kardana, sprzedażą oraz montażem układów hydrauliki siłowej. Atutem firmy jest: kompleksowość oferty dla firm z branży transportu luzem materiałów sypkich w silonaczepach, wieloletnie doświadczenie w systemach pneumatycznego rozładunku silosów samochodowych oraz w hydraulice siłowej, wykwalifikowany personel, najwyższej jakości oferowane produkty uznanych producentów, dobrze zaopatrzony magazyn części zamiennych, umożliwiający realizację zamówień na terenie kraju w ciągu 24 godzin, możliwość realizacji zamówień według indywidualnych potrzeb klienta, mobilny serwis, rozbudowana sieć serwisowa. W celu przybliżenia firmy naszym klientom otworzyliśmy oddział na Śląsku Opolskim w Choruli przy cementowni GÓRAŻDŻE, oddział w Krakowie przy współpracy z firmą COMMAK TECHNOLOGIES oraz firmę HYDRO-TRUCK Kujawy w pobliżu cementowni KUJAWY koło Barcina. Firma HYDRO-TRUCK od kilku lat obsługuje klientów z Ukrainy i Rosji w zakresie kompresorów i hydrauliki siłowej, a ostatnio również w zakresie silonaczep. Naturalną potrzebą stało się więc otwarcie firmy HYDRO-TRUCK Ukraina w Kijowie. Na rynku rosyjskim i ukraińskim HYDRO-TRUCK jest partnerem firmy TRANSCONSTRUCT, lidera w sprzedaży specjalistycznych naczep w krajach byłego Związku Radzieckiego. 1

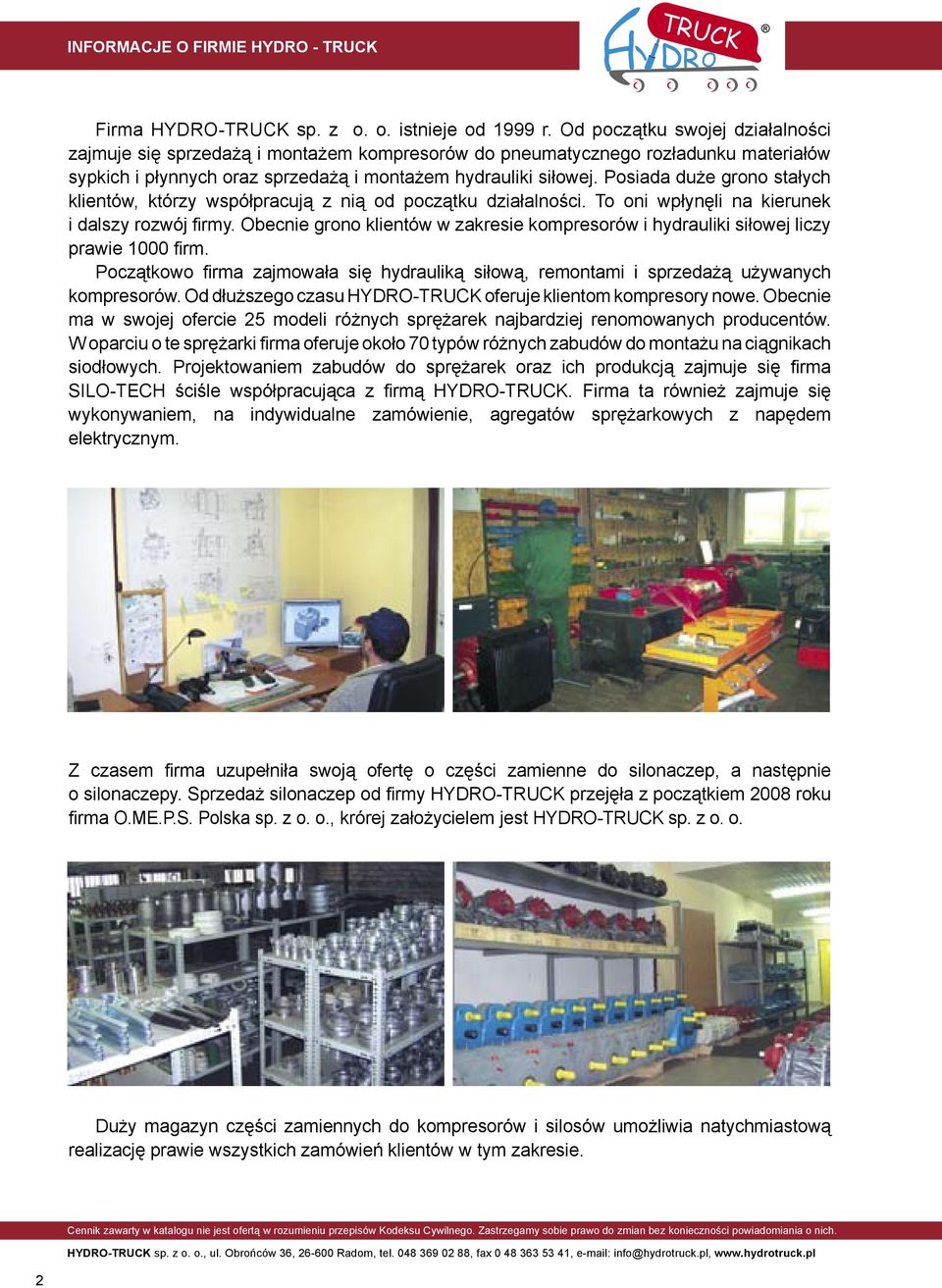

5 INFORMACJE O FIRMIE HYDRO - TRUCK Firma HYDRO-TRUCK sp. z o. o. istnieje od 1999 r. Od początku swojej działalności zajmuje się sprzedażą i montażem kompresorów do pneumatycznego rozładunku materiałów sypkich i płynnych oraz sprzedażą i montażem hydrauliki siłowej. Posiada duże grono stałych klientów, którzy współpracują z nią od początku działalności. To oni wpłynęli na kierunek i dalszy rozwój firmy. Obecnie grono klientów w zakresie kompresorów i hydrauliki siłowej liczy prawie 1000 firm. Początkowo firma zajmowała się hydrauliką siłową, remontami i sprzedażą używanych kompresorów. Od dłuższego czasu HYDRO-TRUCK oferuje klientom kompresory nowe. Obecnie ma w swojej ofercie 25 modeli różnych sprężarek najbardziej renomowanych producentów. W oparciu o te sprężarki firma oferuje około 70 typów różnych zabudów do montażu na ciągnikach siodłowych. Projektowaniem zabudów do sprężarek oraz ich produkcją zajmuje się firma SILO-TECH ściśle współpracująca z firmą HYDRO-TRUCK. Firma ta również zajmuje się wykonywaniem, na indywidualne zamówienie, agregatów sprężarkowych z napędem elektrycznym. Z czasem firma uzupełniła swoją ofertę o części zamienne do silonaczep, a następnie o silonaczepy. Sprzedaż silonaczep od firmy HYDRO-TRUCK przejęła z początkiem 2008 roku firma O.ME.P.S. Polska sp. z o. o., krórej założycielem jest HYDRO-TRUCK sp. z o. o. Duży magazyn części zamiennych do kompresorów i silosów umożliwia natychmiastową realizację prawie wszystkich zamówień klientów w tym zakresie. 2

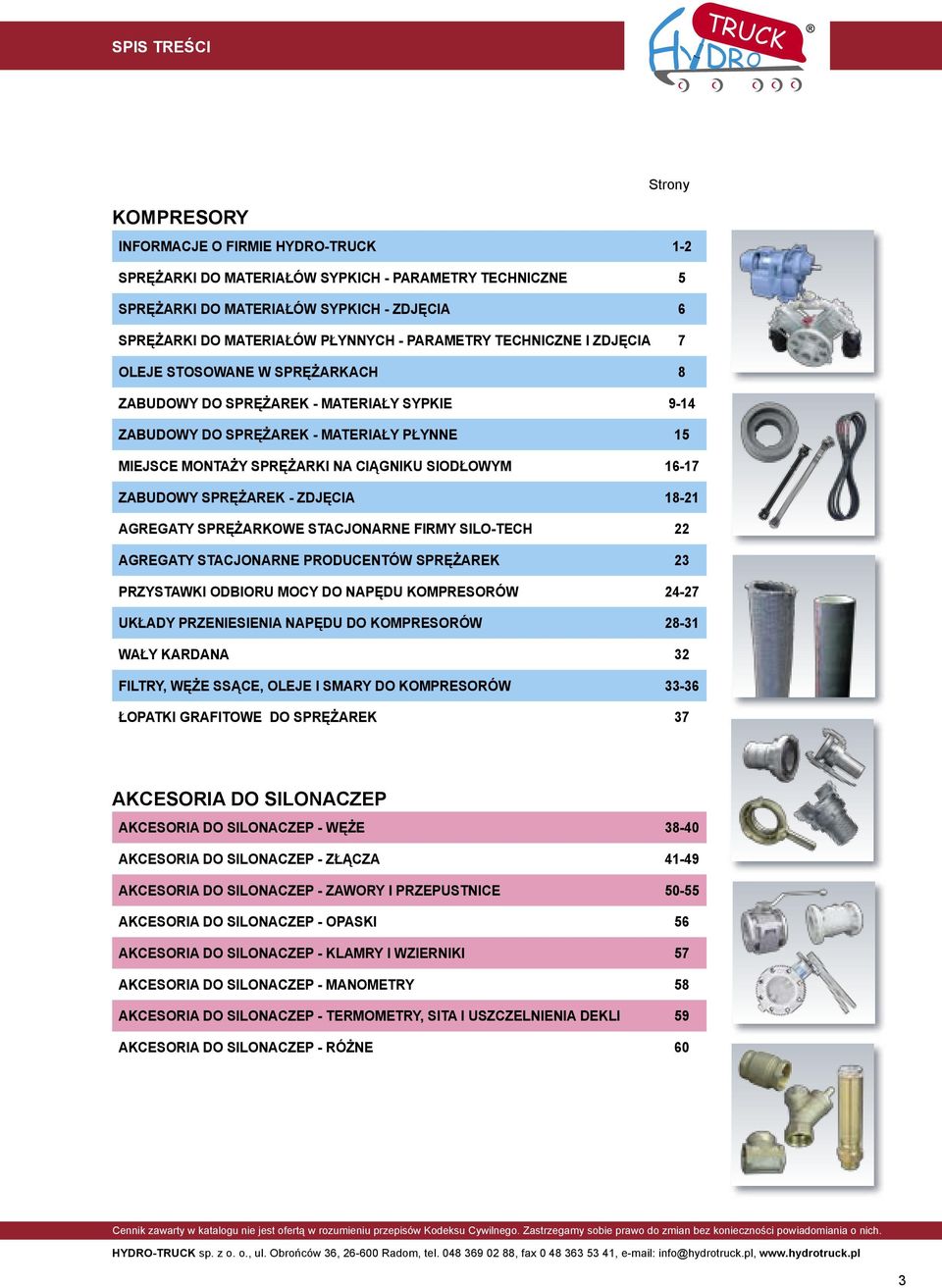

6 SPIS TREŚCI kompresory Strony INFORMACJE O FIRMIE HYDRO-TRUCK 1-2 SPRĘŻARKI DO MATERIAŁÓW SYPKICH - PARAMETRY TECHNICZNE 5 SPRĘŻARKI DO MATERIAŁÓW SYPKICH - ZDJĘCIA 6 SPRĘŻARKI DO MATERIAŁÓW PŁYNNYCH - PARAMETRY TECHNICZNE I ZDJĘCIA 7 OLEJE STOSOWANE W SPRĘŻARKACH 8 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE 9-14 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY PŁYNNE 15 MIEJSCE MONTAŻY SPRĘŻARKI NA CIĄGNIKU SIODŁOWYM ZABUDOWY SPRĘŻAREK - ZDJĘCIA AGREGATY SPRĘŻARKOWE STACJONARNE FIRMY SILO-TECH 22 AGREGATY STACJONARNE PRODUCENTÓW SPRĘŻAREK 23 PRZYSTAWKI ODBIORU MOCY DO NAPĘDU KOMPRESORÓW UKŁADY PRZENIESIENIA NAPĘDU DO KOMPRESORÓW WAŁY KARDANA 32 FILTRY, WĘŻE SSĄCE, OLEJE I SMARY DO KOMPRESORÓW ŁOPATKI GRAFITOWE DO SPRĘŻAREK 37 akcesoria DO SILONACZEP AKCESORIA DO SILONACZEP - WĘŻE AKCESORIA DO SILONACZEP - ZŁĄCZA AKCESORIA DO SILONACZEP - ZAWORY I PRZEPUSTNICE AKCESORIA DO SILONACZEP - OPASKI 56 AKCESORIA DO SILONACZEP - KLAMRY I WZIERNIKI 57 AKCESORIA DO SILONACZEP - MANOMETRY 58 AKCESORIA DO SILONACZEP - TERMOMETRY, SITA I USZCZELNIENIA DEKLI 59 AKCESORIA DO SILONACZEP - RÓŻNE 60 3

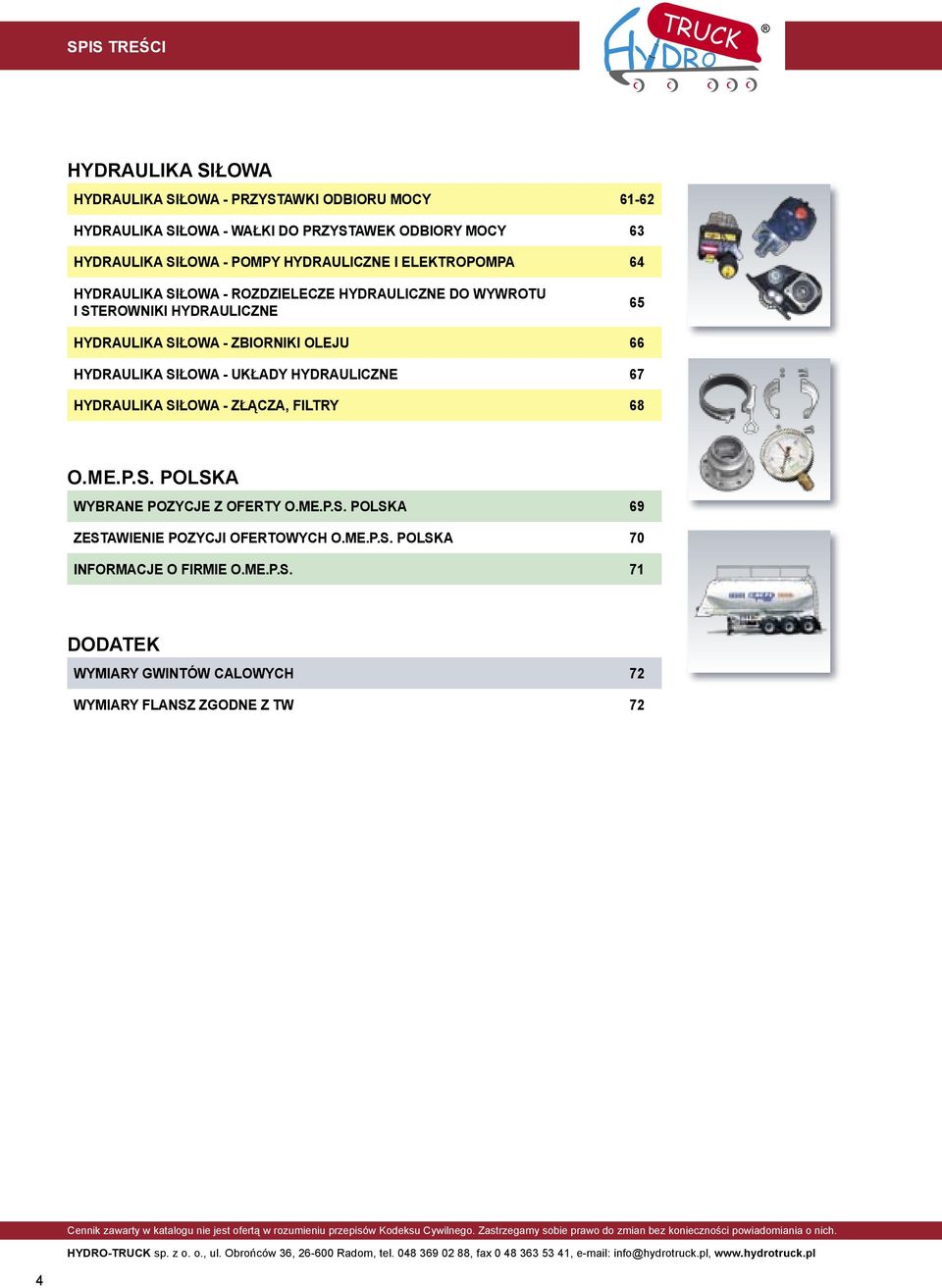

7 SPIS TREŚCI HYDRAULIKA SIŁOWA HYDRAULIKA SIŁOWA - PRZYSTAWKI ODBIORU MOCY HYDRAULIKA SIŁOWA - WAŁKI DO PRZYSTAWEK ODBIORY MOCY 63 HYDRAULIKA SIŁOWA - POMPY HYDRAULICZNE I ELEKTROPOMPA 64 HYDRAULIKA SIŁOWA - ROZDZIELECZE HYDRAULICZNE DO WYWROTU I STEROWNIKI HYDRAULICZNE 65 HYDRAULIKA SIŁOWA - ZBIORNIKI OLEJU 66 HYDRAULIKA SIŁOWA - UKŁADY HYDRAULICZNE 67 HYDRAULIKA SIŁOWA - ZŁĄCZA, FILTRY 68 o.me.p.s. POLSKA WYBRANE POZYCJE Z OFERTY O.ME.P.S. POLSKA 69 ZESTAWIENIE POZYCJI OFERTOWYCH O.ME.P.S. POLSKA 70 INFORMACJE O FIRMIE O.ME.P.S. 71 DODATEK WYMIARY GWINTÓW CALOWYCH 72 WYMIARY FLANSZ ZGODNE Z TW 72 4

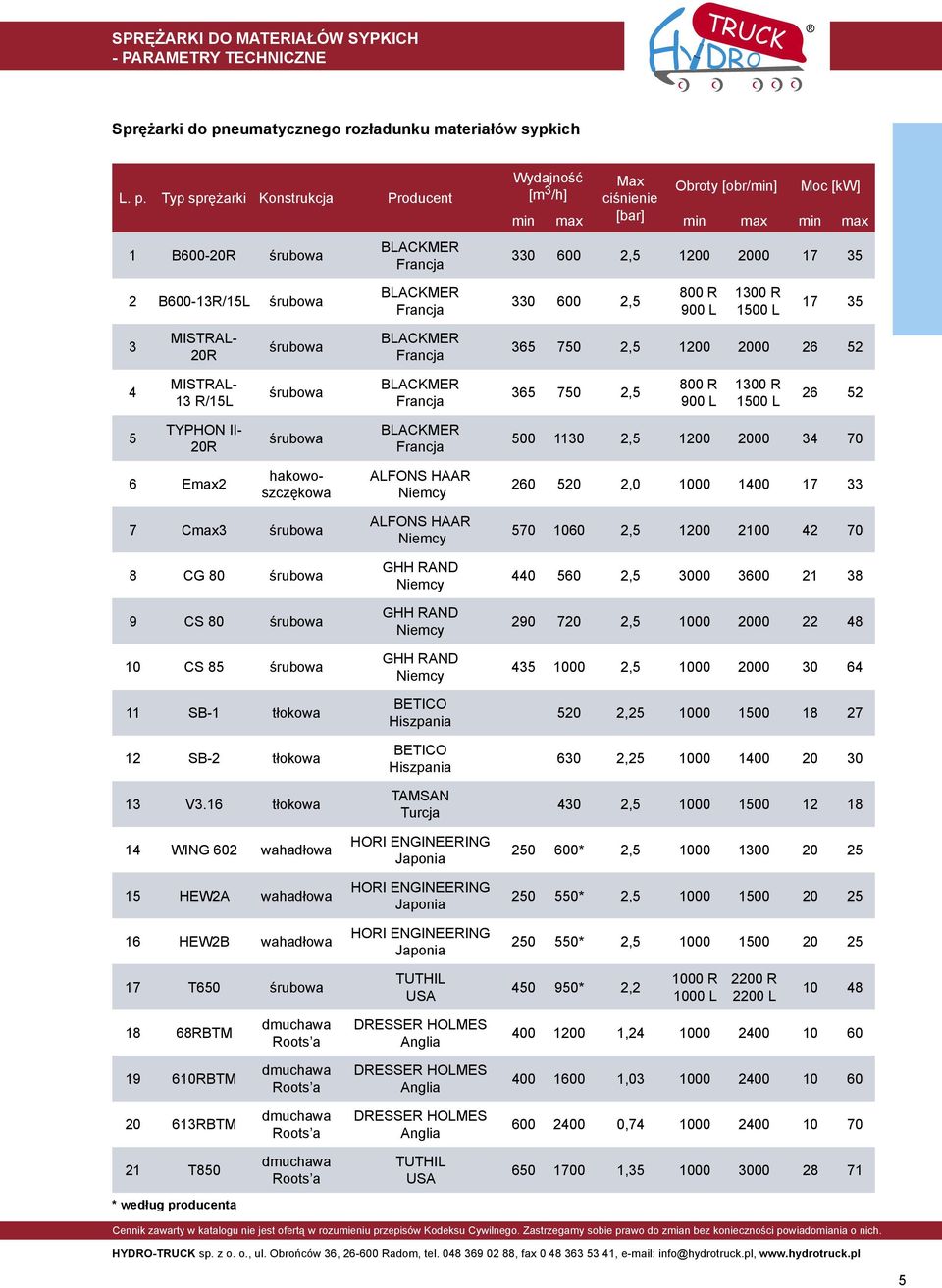

8 SPRĘŻARKI DO MATERIAŁÓW SYPKICH - PARAMETRY TECHNICZNE Sprężarki do pneumatycznego rozładunku materiałów sypkich L. p. Typ sprężarki Konstrukcja Producent 1 B600-20R śrubowa BLACKMER Francja Wydajność [m 3 /h] Max ciśnienie [bar] Obroty [obr/min] Moc [kw] min max min max min max , B600-13R/15L śrubowa BLACKMER Francja ,5 800 R 900 L 1300 R 1500 L MISTRAL- 20R śrubowa BLACKMER Francja , MISTRAL- 13 R/15L śrubowa BLACKMER Francja ,5 800 R 900 L 1300 R 1500 L TYPHON II- 20R śrubowa BLACKMER Francja , Emax2 hakowoszczękowa ALFONS HAAR Niemcy , Cmax3 śrubowa 8 CG 80 śrubowa 9 CS 80 śrubowa 10 CS 85 śrubowa 11 SB-1 tłokowa 12 SB-2 tłokowa 13 V3.16 tłokowa 14 WING 602 wahadłowa 15 HEW2A wahadłowa 16 HEW2B wahadłowa ALFONS HAAR Niemcy GHH RAND Niemcy GHH RAND Niemcy GHH RAND Niemcy BETICO Hiszpania BETICO Hiszpania TAMSAN Turcja HORI ENGINEERING Japonia HORI ENGINEERING Japonia HORI ENGINEERING Japonia , , , , , , , * 2, * 2, * 2, T650 śrubowa TUTHIL USA * 2, R 1000 L 2200 R 2200 L RBTM dmuchawa Roots a DRESSER HOLMES Anglia , RBTM dmuchawa Roots a DRESSER HOLMES Anglia , RBTM dmuchawa Roots a DRESSER HOLMES Anglia , T850 dmuchawa Roots a TUTHIL USA , * według producenta 5

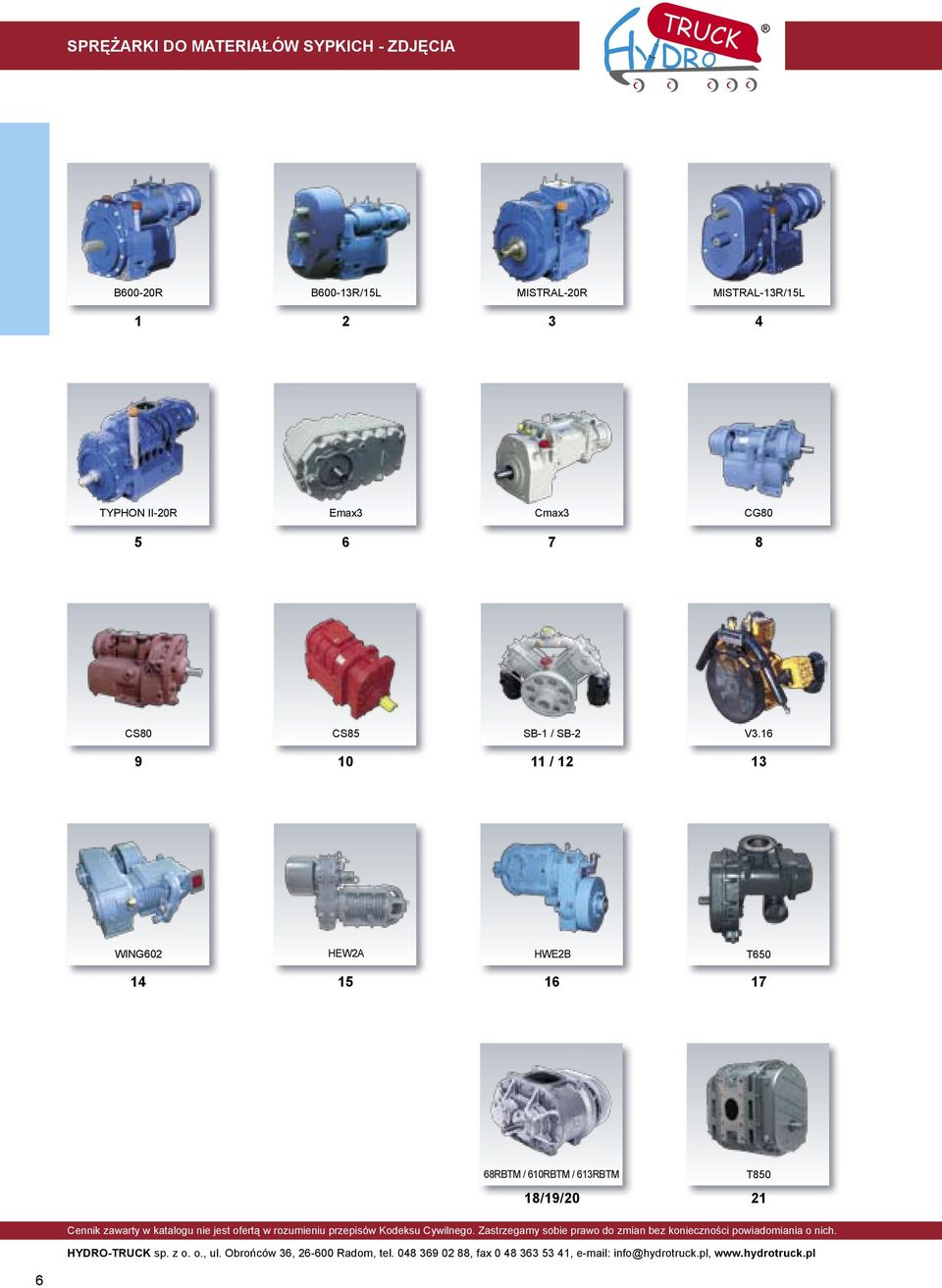

9 SPRĘŻARKI DO MATERIAŁÓW SYPKICH - ZDJĘCIA B600-20R B600-13R/15L MISTRAL-20R MISTRAL-13R/15L TYPHON II-20R Emax3 Cmax3 CG CS80 CS85 SB-1 / SB-2 V / WING602 HEW2A HWE2B T RBTM / 610RBTM / 613RBTM T850 18/19/

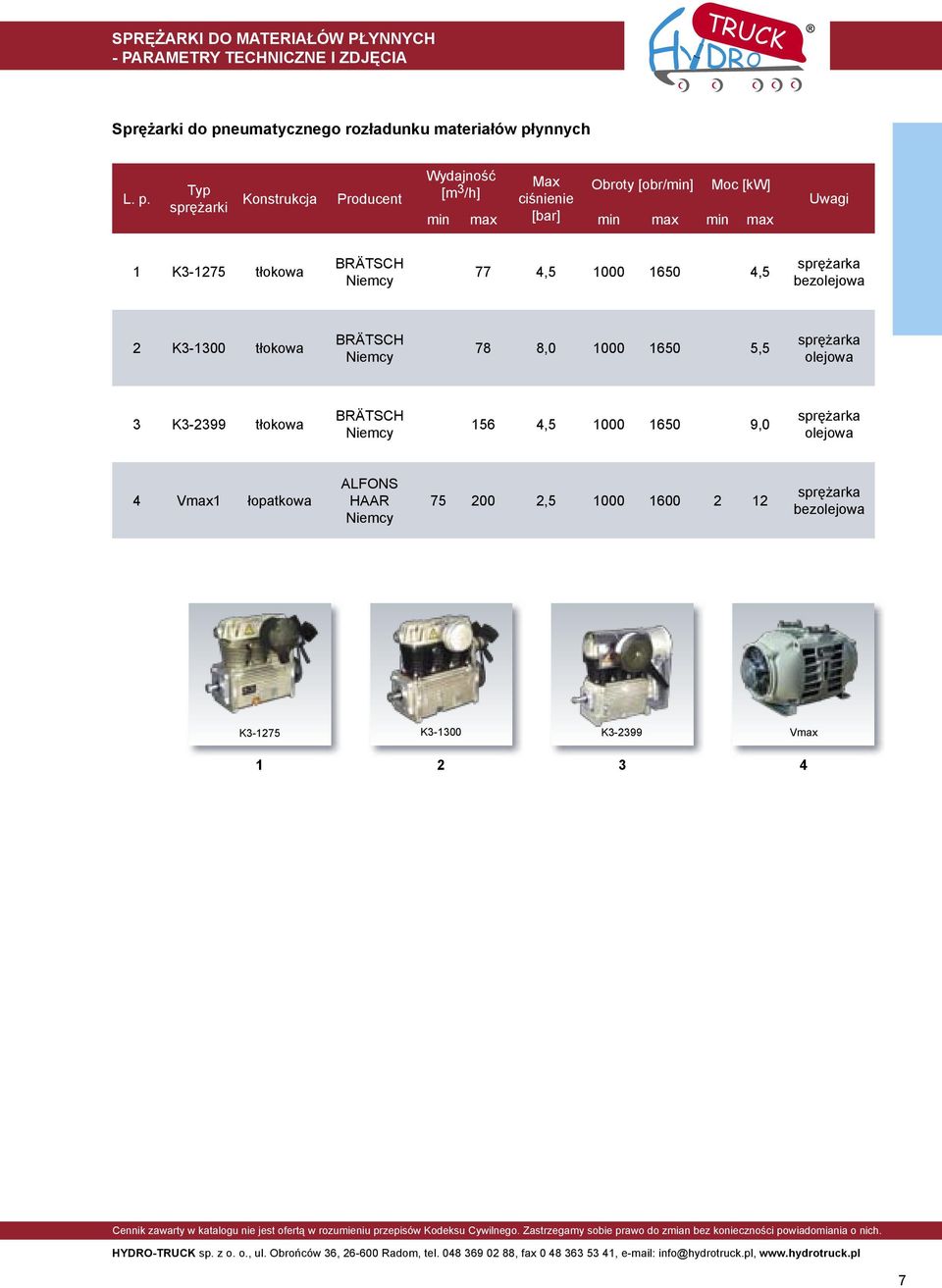

10 SPRĘŻARKI DO MATERIAŁÓW PŁYNNYCH - PARAMETRY TECHNICZNE I ZDJĘCIA Sprężarki do pneumatycznego rozładunku materiałów płynnych L. p. Typ sprężarki Konstrukcja Producent Wydajność [m 3 /h] Max ciśnienie [bar] Obroty [obr/min] Moc [kw] min max min max min max Uwagi 1 K tłokowa BRÄTSCH Niemcy 77 4, ,5 sprężarka bezolejowa 2 K tłokowa BRÄTSCH Niemcy 78 8, ,5 sprężarka olejowa 3 K tłokowa BRÄTSCH Niemcy 156 4, ,0 sprężarka olejowa 4 Vmax1 łopatkowa ALFONS HAAR Niemcy , sprężarka bezolejowa K K K Vmax

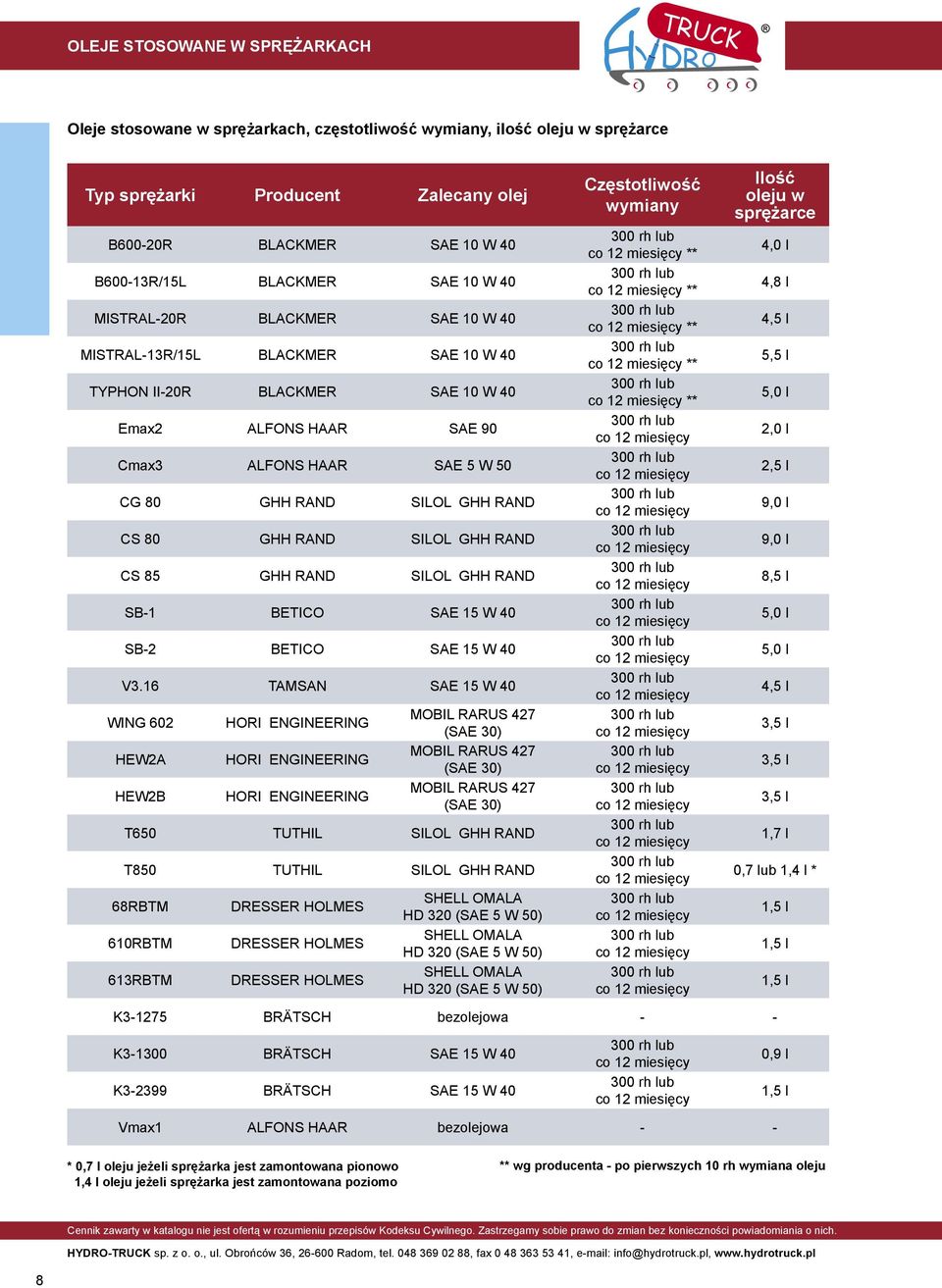

11 OLEJE STOSOWANE W SPRĘŻARKACH Oleje stosowane w sprężarkach, częstotliwość wymiany, ilość oleju w sprężarce Typ sprężarki Producent Zalecany olej B600-20R BLACKMER SAE 10 W 40 B600-13R/15L BLACKMER SAE 10 W 40 MISTRAL-20R BLACKMER SAE 10 W 40 MISTRAL-13R/15L BLACKMER SAE 10 W 40 TYPHON II-20R BLACKMER SAE 10 W 40 Emax2 ALFONS HAAR SAE 90 Cmax3 ALFONS HAAR SAE 5 W 50 CG 80 GHH RAND SILOL GHH RAND CS 80 GHH RAND SILOL GHH RAND CS 85 GHH RAND SILOL GHH RAND SB-1 BETICO SAE 15 W 40 SB-2 BETICO SAE 15 W 40 V3.16 TAMSAN SAE 15 W 40 WING 602 HEW2A HEW2B HORI ENGINEERING HORI ENGINEERING HORI ENGINEERING MOBIL RARUS 427 (SAE 30) MOBIL RARUS 427 (SAE 30) MOBIL RARUS 427 (SAE 30) T650 TUTHIL SILOL GHH RAND T850 TUTHIL SILOL GHH RAND 68RBTM 610RBTM 613RBTM DRESSER HOLMES DRESSER HOLMES DRESSER HOLMES SHELL OMALA HD 320 (SAE 5 W 50) SHELL OMALA HD 320 (SAE 5 W 50) SHELL OMALA HD 320 (SAE 5 W 50) Częstotliwość wymiany 300 rh lub co 12 miesięcy ** 300 rh lub co 12 miesięcy ** 300 rh lub co 12 miesięcy ** 300 rh lub co 12 miesięcy ** 300 rh lub co 12 miesięcy ** 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 300 rh lub co 12 miesięcy Ilość oleju w sprężarce 4,0 l 4,8 l 4,5 l 5,5 l 5,0 l 2,0 l 2,5 l 9,0 l 9,0 l 8,5 l 5,0 l 5,0 l 4,5 l 3,5 l 3,5 l 3,5 l 1,7 l 0,7 lub 1,4 l * 1,5 l 1,5 l 1,5 l K BRÄTSCH bezolejowa - - K BRÄTSCH SAE 15 W 40 K BRÄTSCH SAE 15 W rh lub co 12 miesięcy 300 rh lub co 12 miesięcy 0,9 l 1,5 l Vmax1 ALFONS HAAR bezolejowa - - * 0,7 l oleju jeżeli sprężarka jest zamontowana pionowo 1,4 l oleju jeżeli sprężarka jest zamontowana poziomo ** wg producenta - po pierwszych 10 rh wymiana oleju 8

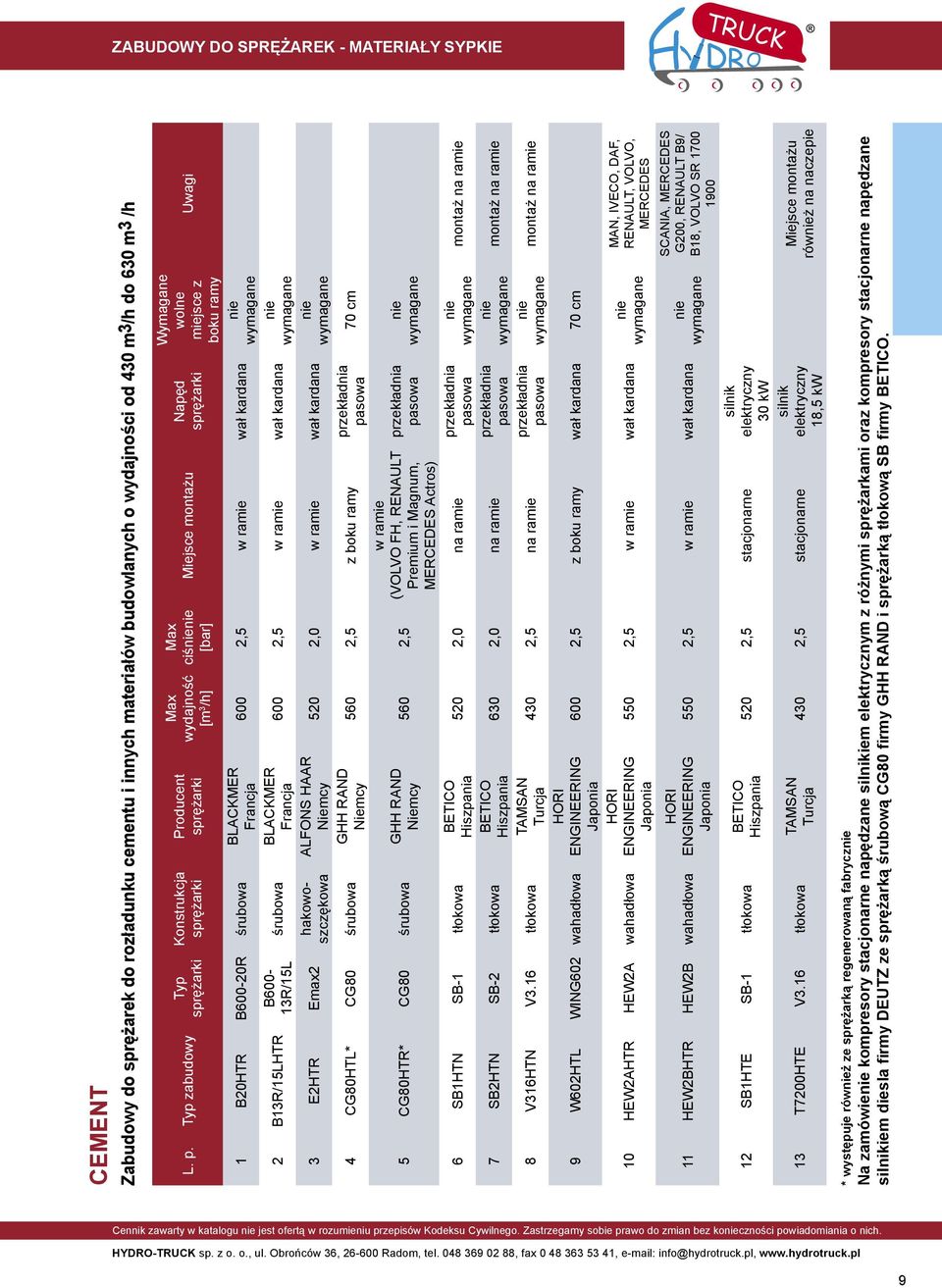

12 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE CEMENT Zabudowy do sprężarek do rozładunku cementu i innych materiałów budowlanych o wydajności od 430 m3/h do 630 m3 /h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki 1 B20HTR B600-20R śrubowa 2 B13R/15LHTR B600-13R/15L 3 E2HTR Emax2 śrubowa hakowoszczękowa 4 CG80HTL* CG80 śrubowa 5 CG80HTR* CG80 śrubowa 6 SB1HTN SB-1 tłokowa 7 SB2HTN SB-2 tłokowa 8 V316HTN V3.16 tłokowa 9 W602HTL WING602 wahadłowa 10 HEW2AHTR HEW2A wahadłowa 11 HEW2BHTR HEW2B wahadłowa 12 SB1HTE SB-1 tłokowa 13 T7200HTE V3.16 tłokowa Producent sprężarki BLACKMER Francja BLACKMER Francja ALFONS HAAR Niemcy GHH RAND Niemcy GHH RAND Niemcy BETICO Hiszpania BETICO Hiszpania TAMSAN Turcja HORI ENGINEERING Japonia HORI ENGINEERING Japonia HORI ENGINEERING Japonia BETICO Hiszpania TAMSAN Turcja Max wydajność [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki 600 2,5 w ramie wał kardana 600 2,5 w ramie wał kardana 520 2,0 w ramie wał kardana 560 2,5 z boku ramy 560 2,5 w ramie (VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros) 520 2,0 na ramie 630 2,0 na ramie 430 2,5 na ramie przekładnia pasowa przekładnia pasowa przekładnia pasowa przekładnia pasowa przekładnia pasowa Wymagane wolne miejsce z boku ramy nie wymagane nie wymagane nie wymagane 70 cm nie wymagane nie wymagane nie wymagane nie wymagane 600 2,5 z boku ramy wał kardana 70 cm 550 2,5 w ramie wał kardana 550 2,5 w ramie wał kardana 520 2,5 stacjonarne 430 2,5 stacjonarne silnik elektryczny 30 kw silnik elektryczny 18,5 kw nie wymagane nie wymagane Uwagi montaż na ramie montaż na ramie montaż na ramie MAN, IVECO, DAF, RENAULT, VOLVO, MERCEDES SCANIA, MERCEDES G200, RENAULT B9/ B18, VOLVO SR Miejsce montażu również na naczepie * występuje również ze sprężarką regenerowaną fabrycznie Na zamówienie kompresory stacjonarne napędzane silnikiem elektrycznym z różnymi sprężarkami oraz kompresory stacjonarne napędzane silnikiem diesla firmy DEUTZ ze sprężarką śrubową CG80 firmy GHH RAND i sprężarką tłokową SB firmy BETICO. 9

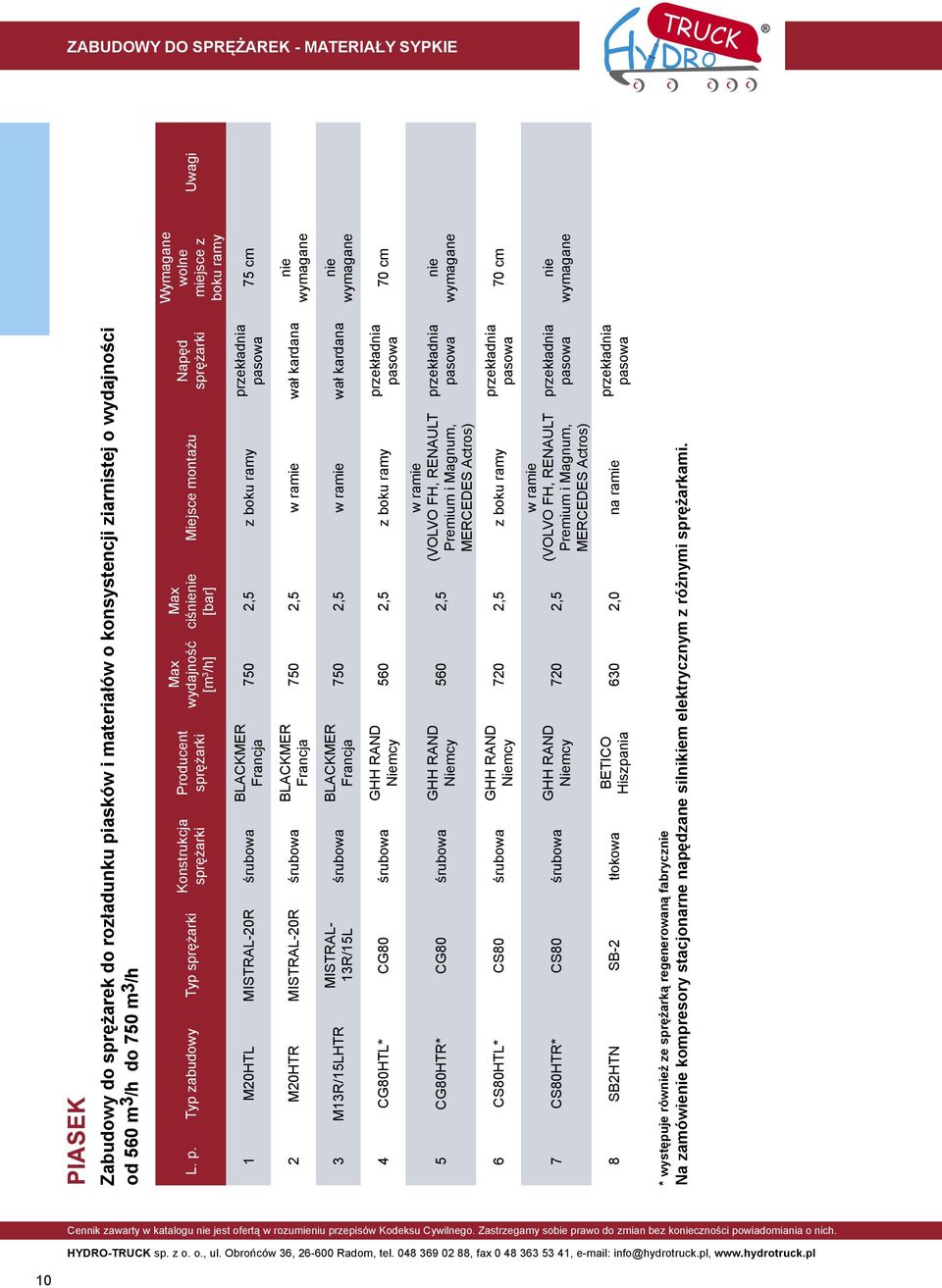

13 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE PIASEK Zabudowy do sprężarek do rozładunku piasków i materiałów o konsystencji ziarnistej o wydajności od 560 m 3 /h do 750 m3/h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki 1 M20HTL MISTRAL-20R śrubowa BLACKMER Francja 750 2,5 z boku ramy przekładnia pasowa 2 M20HTR MISTRAL-20R śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 3 M13R/15LHTR MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 4 CG80HTL* CG80 śrubowa 5 CG80HTR* CG80 śrubowa 6 CS80HTL* CS80 śrubowa 7 CS80HTR* CS80 śrubowa 8 SB2HTN SB-2 tłokowa GHH RAND Niemcy GHH RAND Niemcy GHH RAND Niemcy GHH RAND Niemcy BETICO Hiszpania 560 2,5 z boku ramy 560 2,5 w ramie (VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros) 720 2,5 z boku ramy 720 2,5 w ramie (VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros) 630 2,0 na ramie przekładnia pasowa przekładnia pasowa przekładnia pasowa przekładnia pasowa przekładnia pasowa * występuje również ze sprężarką regenerowaną fabrycznie Na zamówienie kompresory stacjonarne napędzane silnikiem elektrycznym z różnymi sprężarkami. Wymagane wolne miejsce z boku ramy 75 cm nie wymagane nie wymagane 70 cm nie wymagane 70 cm nie wymagane Uwagi 10

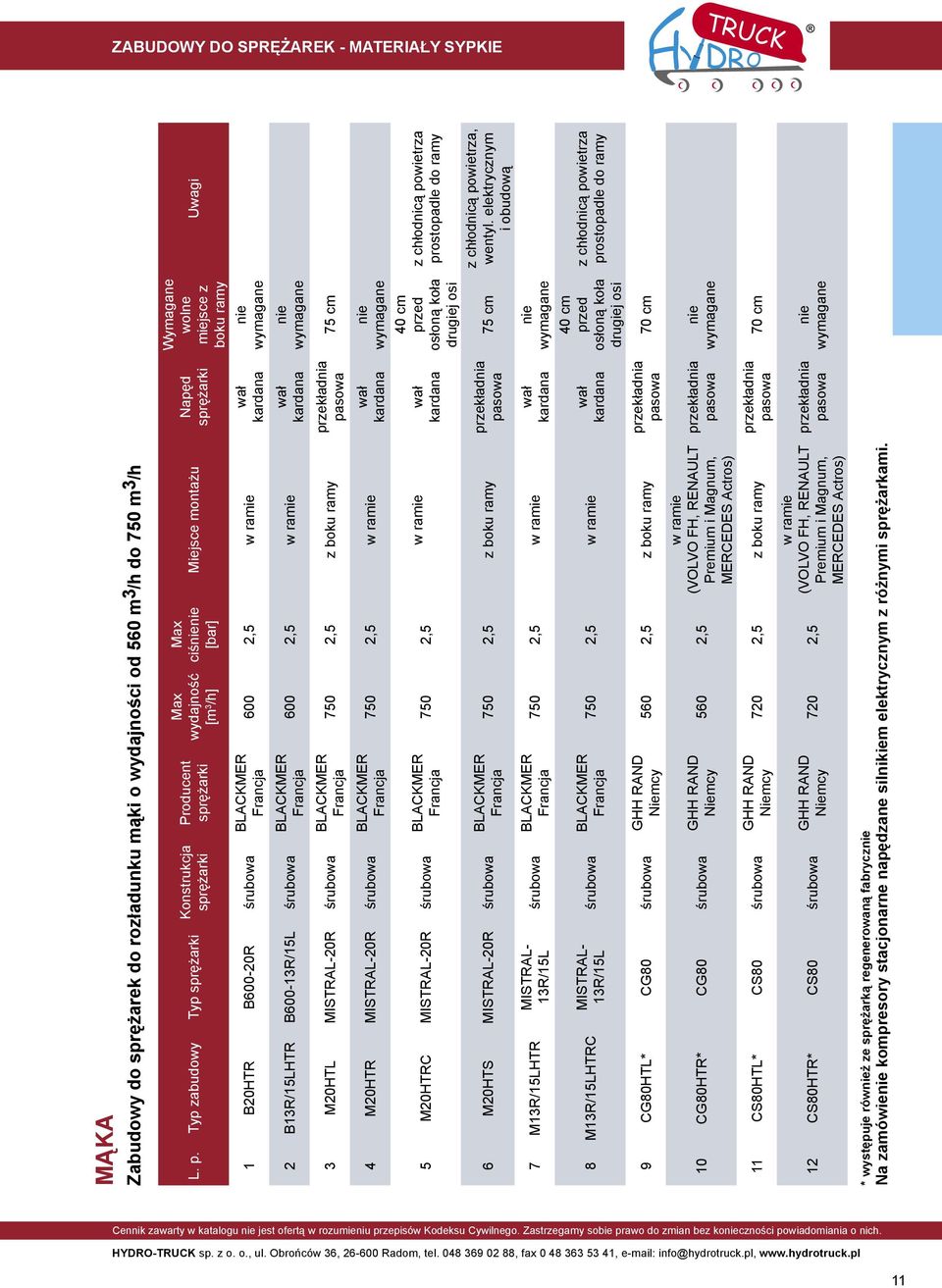

14 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE MĄKA Zabudowy do sprężarek do rozładunku mąki o wydajności od 560 m 3 /h do 750 m 3 /h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki 1 B20HTR B600-20R śrubowa 2 B13R/15LHTR B600-13R/15L śrubowa 3 M20HTL MISTRAL-20R śrubowa 4 M20HTR MISTRAL-20R śrubowa BLACKMER Francja BLACKMER Francja BLACKMER Francja BLACKMER Francja 600 2,5 w ramie 600 2,5 w ramie 750 2,5 z boku ramy 750 2,5 w ramie wał kardana wał kardana przekładnia pasowa wał kardana 5 M20HTRC MISTRAL-20R śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 6 M20HTS MISTRAL-20R śrubowa BLACKMER Francja 750 2,5 z boku ramy przekładnia pasowa 7 M13R/15LHTR MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 8 M13R/15LHTRC MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 9 CG80HTL* CG80 śrubowa 10 CG80HTR* CG80 śrubowa 11 CS80HTL* CS80 śrubowa 12 CS80HTR* CS80 śrubowa GHH RAND Niemcy GHH RAND Niemcy GHH RAND Niemcy GHH RAND Niemcy 560 2,5 z boku ramy 560 2,5 w ramie (VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros) 720 2,5 z boku ramy 720 2,5 w ramie (VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros) przekładnia pasowa przekładnia pasowa przekładnia pasowa przekładnia pasowa * występuje również ze sprężarką regenerowaną fabrycznie Na zamówienie kompresory stacjonarne napędzane silnikiem elektrycznym z różnymi sprężarkami. Wymagane wolne miejsce z boku ramy nie wymagane nie wymagane 75 cm nie wymagane 40 cm przed osłoną koła drugiej osi 75 cm nie wymagane 40 cm przed osłoną koła drugiej osi 70 cm nie wymagane 70 cm nie wymagane Uwagi z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza, wentyl. elektrycznym i obudową z chłodnicą powietrza prostopadle do ramy 11

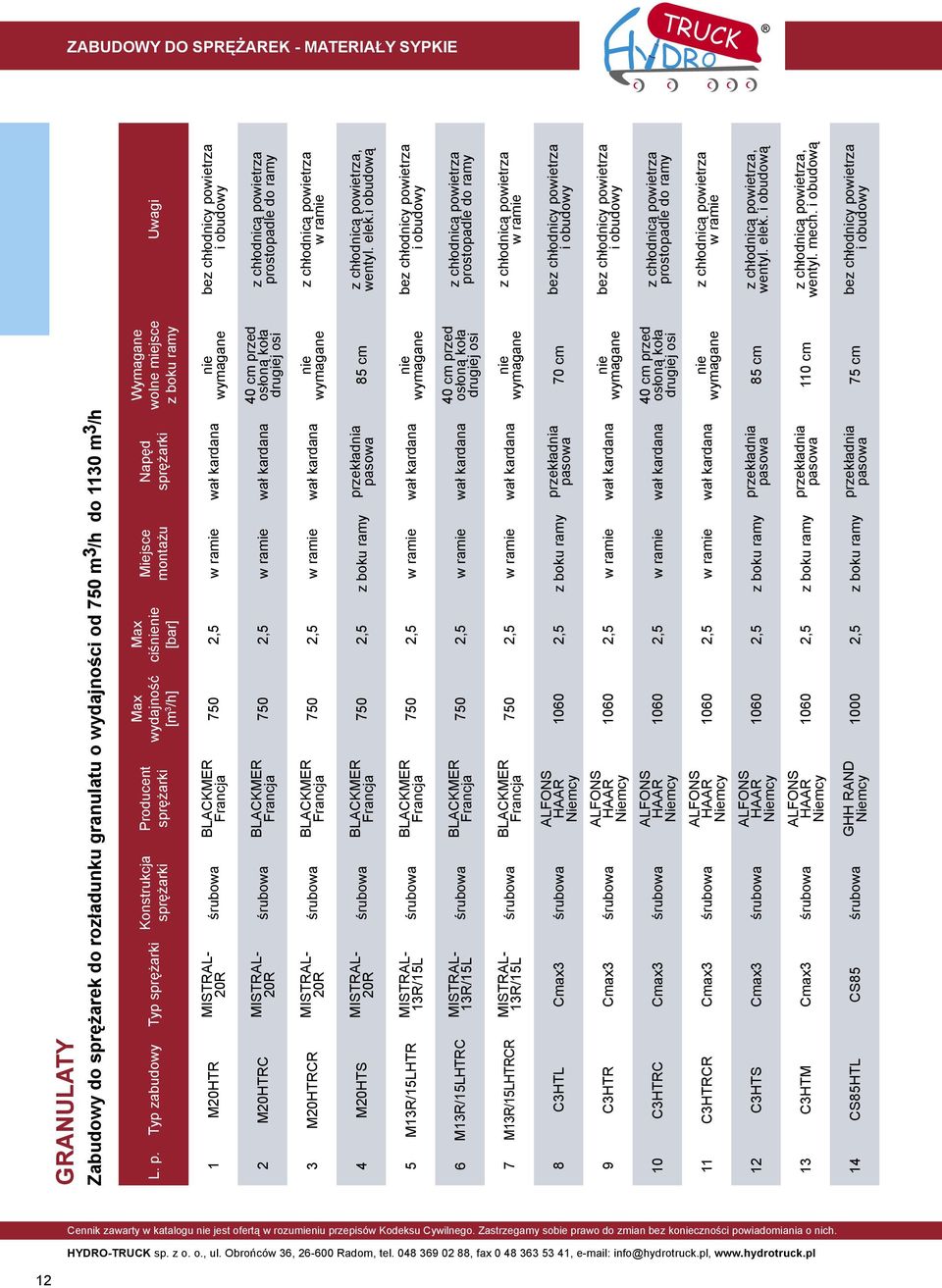

15 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE GRANULATY Zabudowy do sprężarek do rozładunku granulatu o wydajności od 750 m 3 /h do 1130 m 3 /h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki 1 M20HTR MISTRAL- 20R śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 2 M20HTRC MISTRAL- 20R śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 3 M20HTRCR MISTRAL- 20R śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 4 M20HTS MISTRAL- 20R śrubowa BLACKMER Francja 750 2,5 z boku ramy przekładnia pasowa 5 M13R/15LHTR MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 6 M13R/15LHTRC MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 7 M13R/15LHTRCR MISTRAL- 13R/15L śrubowa BLACKMER Francja 750 2,5 w ramie wał kardana 8 C3HTL Cmax3 śrubowa 9 C3HTR Cmax3 śrubowa 10 C3HTRC Cmax3 śrubowa 11 C3HTRCR Cmax3 śrubowa 12 C3HTS Cmax3 śrubowa 13 C3HTM Cmax3 śrubowa ALFONS HAAR Niemcy ALFONS HAAR Niemcy ALFONS HAAR Niemcy ALFONS HAAR Niemcy ALFONS HAAR Niemcy ALFONS HAAR Niemcy ,5 z boku ramy przekładnia pasowa ,5 w ramie wał kardana ,5 w ramie wał kardana ,5 w ramie wał kardana ,5 z boku ramy ,5 z boku ramy przekładnia pasowa przekładnia pasowa 14 CS85HTL CS85 śrubowa GHH RAND Niemcy ,5 z boku ramy przekładnia pasowa Wymagane wolne miejsce z boku ramy nie wymagane 40 cm przed osłoną koła drugiej osi nie wymagane 85 cm nie wymagane 40 cm przed osłoną koła drugiej osi nie wymagane 70 cm nie wymagane 40 cm przed osłoną koła drugiej osi nie wymagane 85 cm 110 cm 75 cm Uwagi bez chłodnicy powietrza i obudowy z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza w ramie z chłodnicą powietrza, wentyl. elek.i obudową bez chłodnicy powietrza i obudowy z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza w ramie bez chłodnicy powietrza i obudowy bez chłodnicy powietrza i obudowy z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza w ramie z chłodnicą powietrza, wentyl. elek. i obudową z chłodnicą powietrza, wentyl. mech. i obudową bez chłodnicy powietrza i obudowy 12

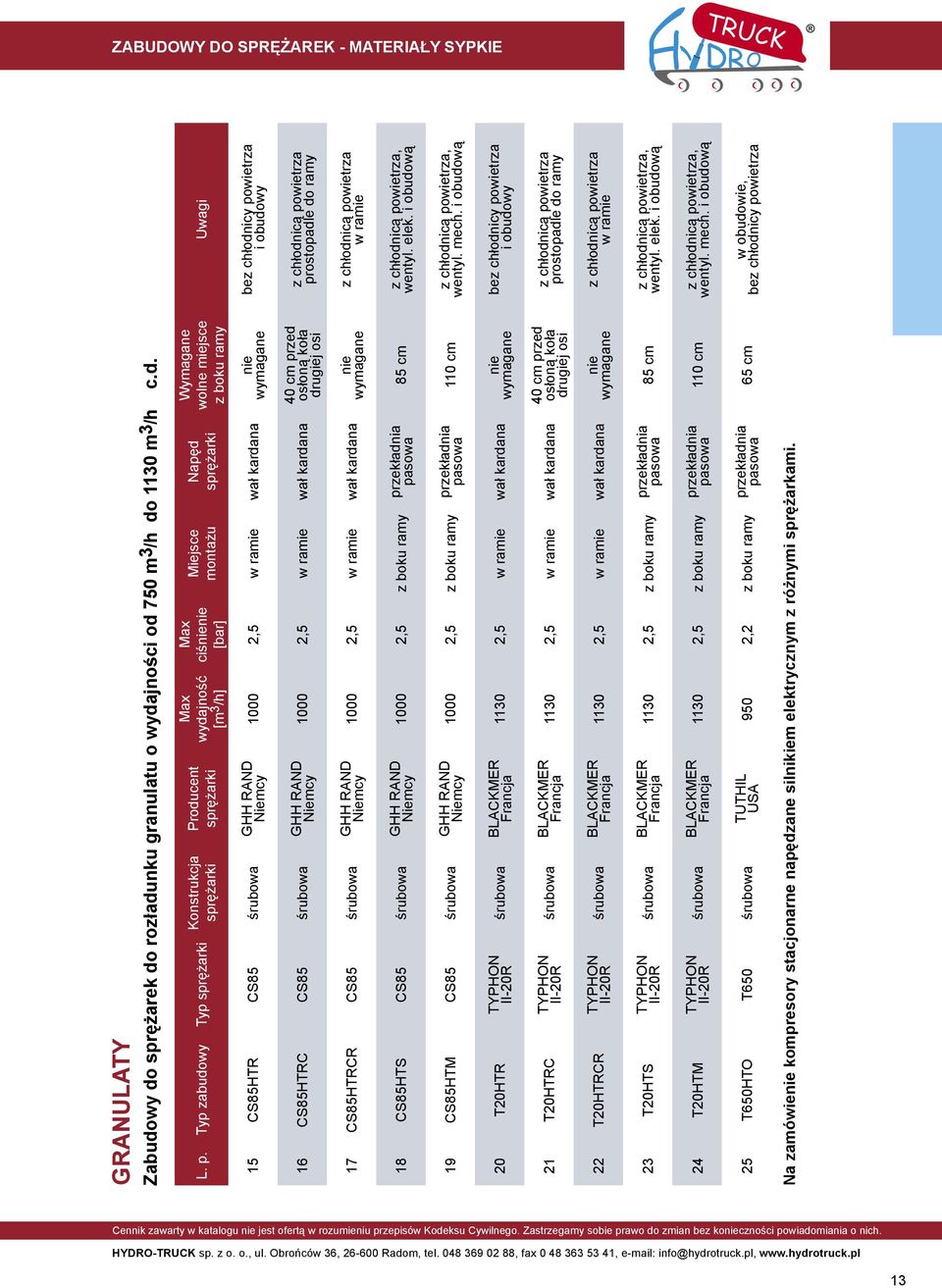

16 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE GRANULATY Zabudowy do sprężarek do rozładunku granulatu o wydajności od 750 m 3 /h do 1130 m 3 /h c.d. L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki Wymagane wolne miejsce z boku ramy 15 CS85HTR CS85 śrubowa GHH RAND Niemcy ,5 w ramie wał kardana nie wymagane 16 CS85HTRC CS85 śrubowa GHH RAND Niemcy ,5 w ramie wał kardana 40 cm przed osłoną koła drugiej osi 17 CS85HTRCR CS85 śrubowa GHH RAND Niemcy ,5 w ramie wał kardana nie wymagane 18 CS85HTS CS85 śrubowa GHH RAND Niemcy ,5 z boku ramy przekładnia pasowa 85 cm 19 CS85HTM CS85 śrubowa GHH RAND Niemcy ,5 z boku ramy przekładnia pasowa 110 cm 20 T20HTR TYPHON II-20R śrubowa BLACKMER Francja ,5 w ramie wał kardana nie wymagane 21 T20HTRC TYPHON II-20R śrubowa BLACKMER Francja ,5 w ramie wał kardana 40 cm przed osłoną koła drugiej osi 22 T20HTRCR TYPHON II-20R śrubowa BLACKMER Francja ,5 w ramie wał kardana nie wymagane 23 T20HTS TYPHON II-20R śrubowa BLACKMER Francja ,5 z boku ramy przekładnia pasowa 85 cm 24 T20HTM TYPHON II-20R śrubowa BLACKMER Francja ,5 z boku ramy przekładnia pasowa 110 cm 25 T650HTO T650 śrubowa TUTHIL USA 950 2,2 z boku ramy przekładnia pasowa 65 cm Na zamówienie kompresory stacjonarne napędzane silnikiem elektrycznym z różnymi sprężarkami. Uwagi bez chłodnicy powietrza i obudowy z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza w ramie z chłodnicą powietrza, wentyl. elek. i obudową z chłodnicą powietrza, wentyl. mech. i obudową bez chłodnicy powietrza i obudowy z chłodnicą powietrza prostopadle do ramy z chłodnicą powietrza w ramie z chłodnicą powietrza, wentyl. elek. i obudową z chłodnicą powietrza, wentyl. mech. i obudową w obudowie, bez chłodnicy powietrza 13

17 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY SYPKIE PASZE Zabudowy do sprężarek śrubowych i dmuchaw Roots a do rozładunku pasz o wydajności od 1000 m 3 /h do 2150 m 3 /h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność (przy ciśnieniu) Max ciśnienie [bar] Miejsce montażu Napęd sprężarki Wymagane wolne miejsce z boku ramy 1 68RHTD 68RBTM dmuchawa Roots a DRESSER HOLMES Wielka Brytania 1250 m3/h (0,5 bar) 1,24 z boku ramy przekładnia pasowa 85 cm 2 610RHTD 610RBTM dmuchawa Roots a DRESSER HOLMES Wielka Brytania 1600 m3/h (0,5 bar) 1,03 z boku ramy przekładnia pasowa 85 cm 3 613RHTD 613RBTM dmuchawa Roots a DRESSER HOLMES Wielka Brytania 2150 m3/h (0,5 bar) 0,74 z boku ramy przekładnia pasowa 85 cm 4 T850HTD T850 dmuchawa Roots a TUTHIL USA 1700 m3/h (0,5 bar) 1,35 z boku ramy przekładnia pasowa 85 cm 5 C3HTR Cmax3 śrubowa ALFONS HAAR Niemcy 1060 m3/h (2,0 bar) 2,5 w ramie wał kardana nie wymagane 6 T20HTR TYPHON II-20R śrubowa BLACKMER Francja 1130 m3/h (2,0 bar) 2,5 w ramie wał kardana nie wymagane 7 CS85HTR CS85 śrubowa GHH RAND Niemcy 1000 m3/h (2,0 bar) 2,5 w ramie wał kardana nie wymagane Na zamówienie dmuchawy Roots a stacjonarne DRESSER HOLMES napędzane silnikiem elektrycznym z różnymi sprężarkami. 14

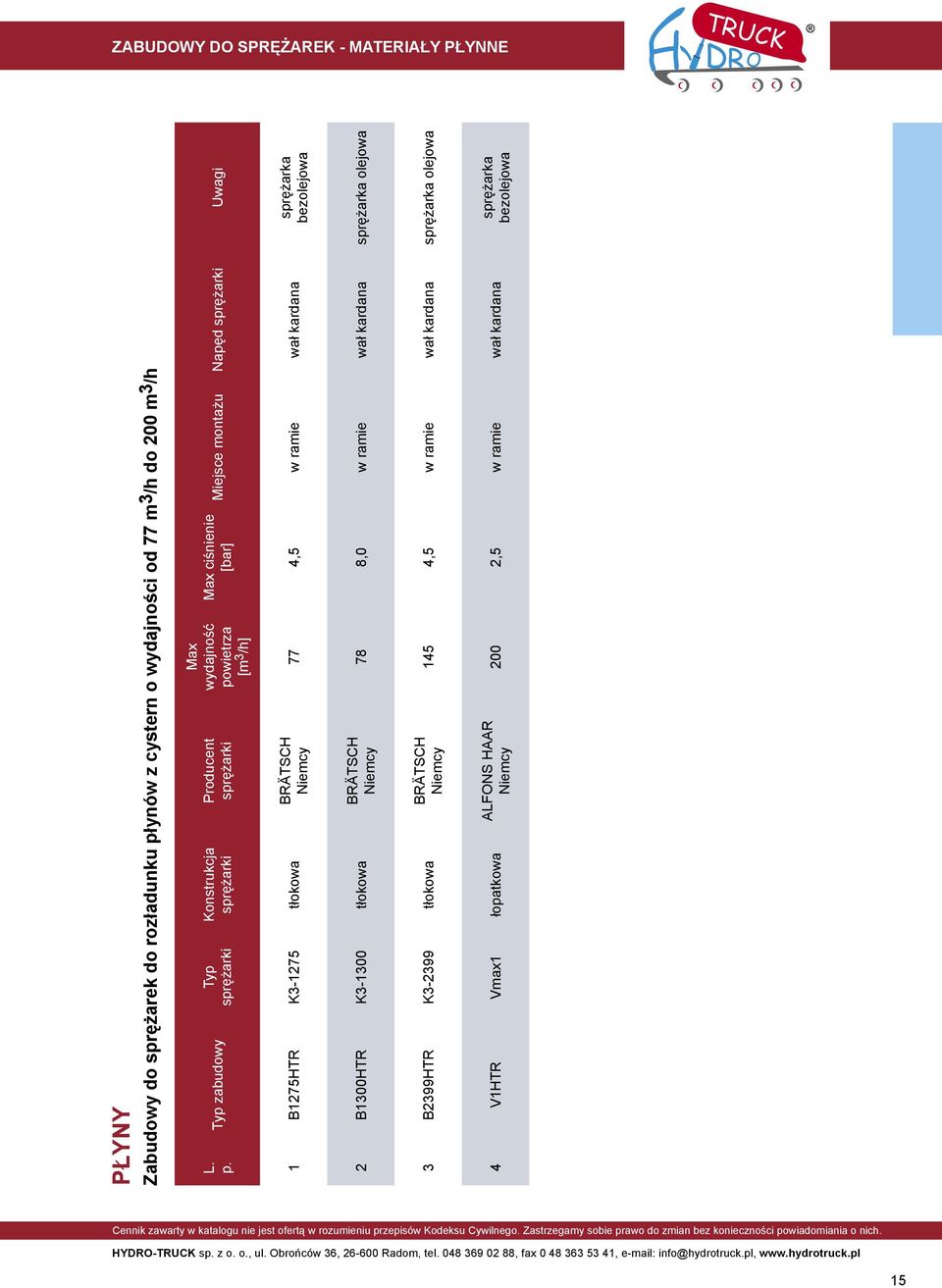

18 ZABUDOWY DO SPRĘŻAREK - MATERIAŁY PŁYNNE PŁYNY Zabudowy do sprężarek do rozładunku płynów z cystern o wydajności od 77 m 3 /h do 200 m 3 /h L. p. Typ zabudowy Typ sprężarki Konstrukcja sprężarki Producent sprężarki Max wydajność powietrza [m 3 /h] Max ciśnienie [bar] Miejsce montażu Napęd sprężarki Uwagi 1 B1275HTR K tłokowa BRÄTSCH Niemcy 77 4,5 w ramie wał kardana sprężarka bezolejowa 2 B1300HTR K tłokowa BRÄTSCH Niemcy 78 8,0 w ramie wał kardana sprężarka olejowa 3 B2399HTR K tłokowa BRÄTSCH Niemcy 145 4,5 w ramie wał kardana sprężarka olejowa 4 V1HTR Vmax1 łopatkowa ALFONS HAAR Niemcy 200 2,5 w ramie wał kardana sprężarka bezolejowa 15

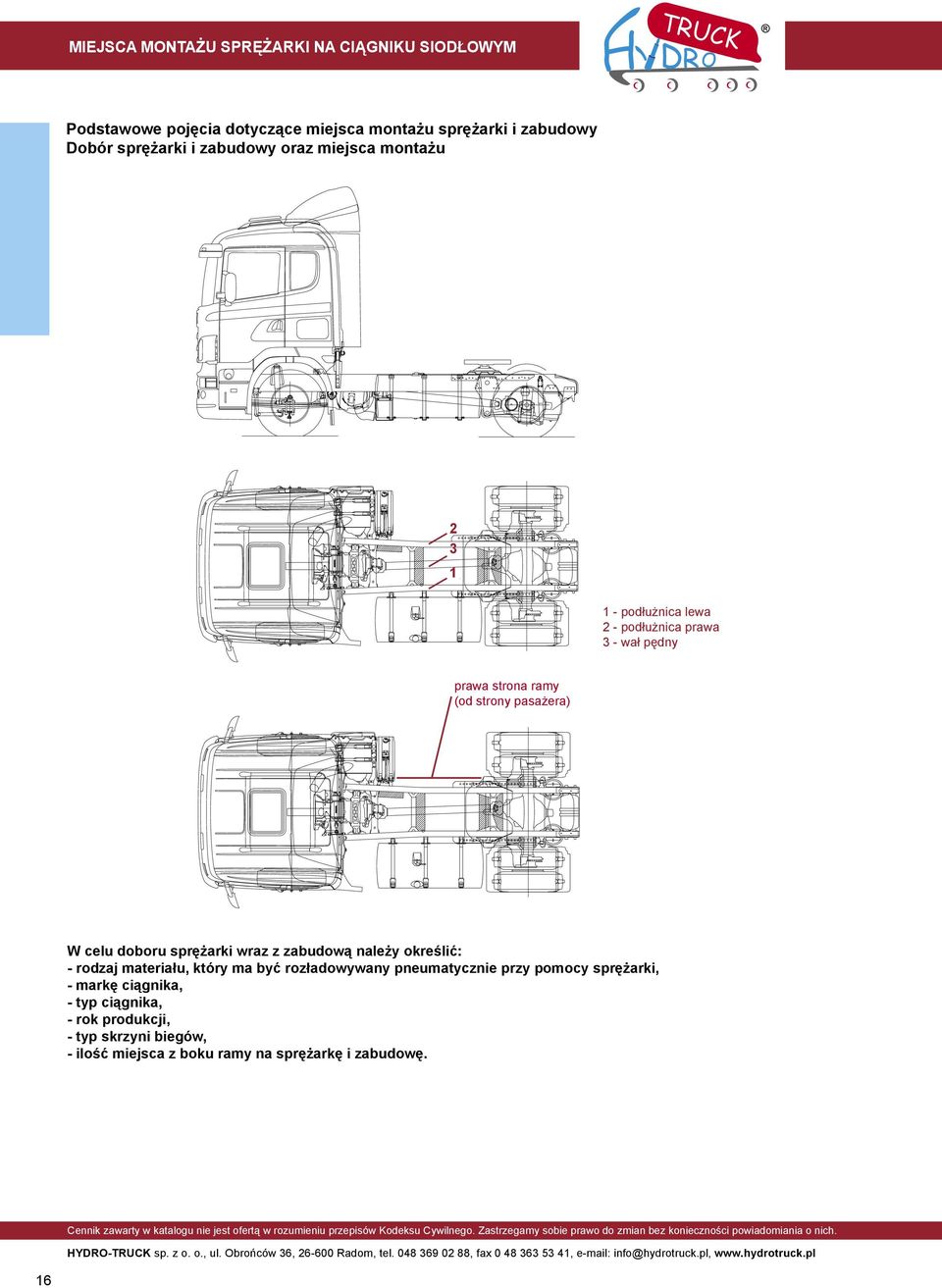

19 MIEJSCA MONTAŻU SPRĘŻARKI NA CIĄGNIKU SIODŁOWYM Podstawowe pojęcia dotyczące miejsca montażu sprężarki i zabudowy Dobór sprężarki i zabudowy oraz miejsca montażu podłużnica lewa 2 - podłużnica prawa 3 - wał pędny prawa strona ramy (od strony pasażera) W celu doboru sprężarki wraz z zabudową należy określić: - rodzaj materiału, który ma być rozładowywany pneumatycznie przy pomocy sprężarki, - markę ciągnika, - typ ciągnika, - rok produkcji, - typ skrzyni biegów, - ilość miejsca z boku ramy na sprężarkę i zabudowę. 16

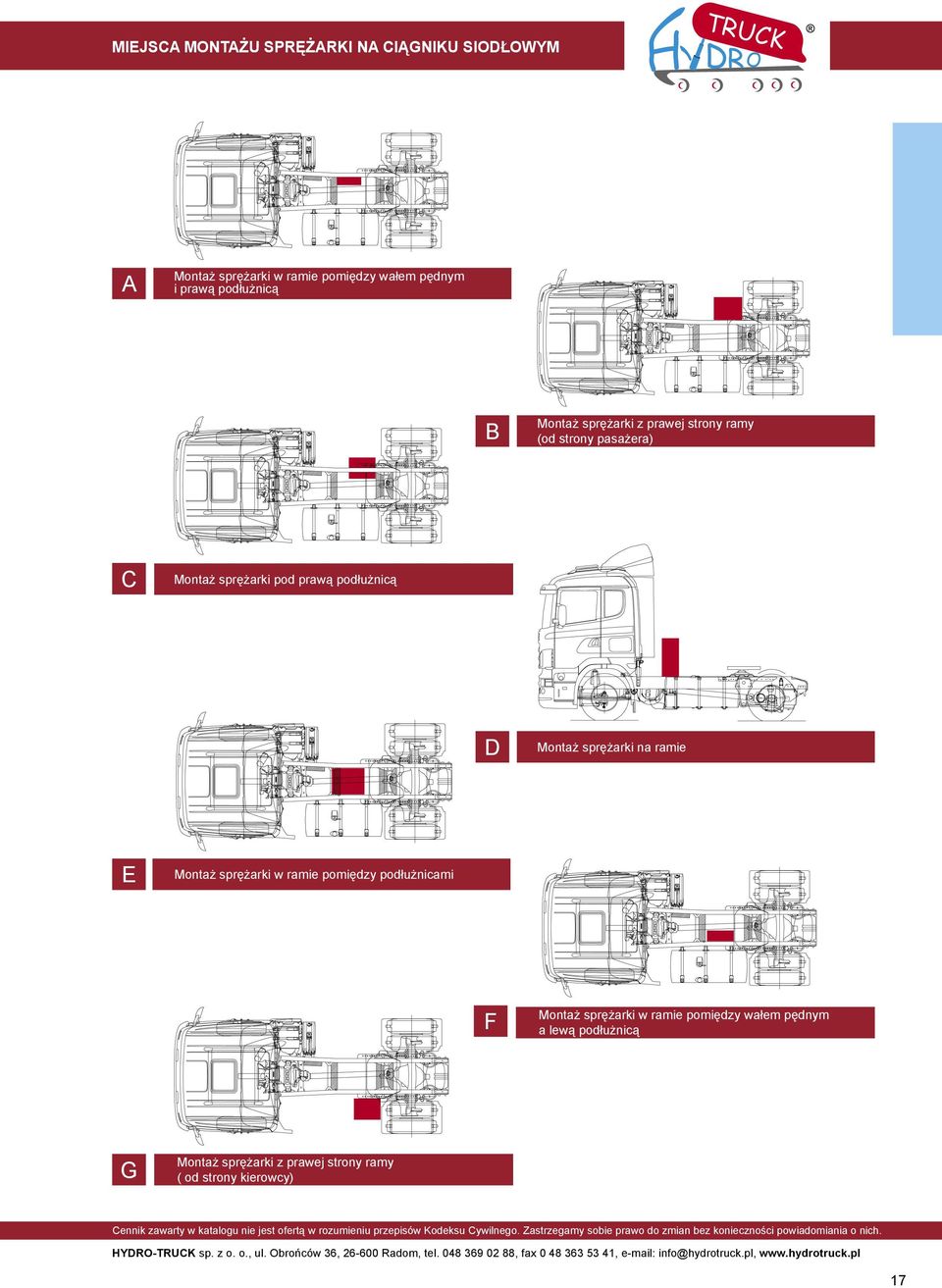

20 MIEJSCA MONTAŻU SPRĘŻARKI NA CIĄGNIKU SIODŁOWYM A C E G Montaż sprężarki w ramie pomiędzy wałem pędnym i prawą podłużnicą B Montaż sprężarki z prawej strony ramy (od strony pasażera) D Montaż sprężarki na ramie F Montaż sprężarki w ramie pomiędzy wałem pędnym a lewą podłużnicą Montaż sprężarki pod prawą podłużnicą Montaż sprężarki w ramie pomiędzy podłużnicami Montaż sprężarki z prawej strony ramy ( od strony kierowcy) HYDRO-TRUCK sp. z o. o., ul. Obrońców 36, Radom, tel , fax , info@hydrotruck.pl, 17

21 ZABUDOWY SPRĘŻAREK - ZDJĘCIA Przykłady zabudów oferowane przez firmę HYDRO-TRUCK Sprężarka śrubowa B600-13R/15L o wydajności 600 m 3 /h z przekładnią rewersyjno-przyspieszającą firmy BLACKMER w zabudowie w ramie z prawej strony między wałem pędnym a prawą podłużnicą nie wymaga miejsca z boku ramy. Miejsce montażu sprężarki wariant A. Sprężarka śrubowa MISTRAL-20R o wydajności 750 m 3 /h firmy BLACKMER w zabudowie w ramie między wałem pędnym a prawą podłużnicą nie wymaga miejsca z boku ramy. Miejsce montażu sprężarki wariant A. Sprężarka wahadłowa WING 602 o wydajności 600 m 3 /h firmy HORI ENGINEERING w zabudowie typu light do montażu z prawego boku ramy wymaga 70 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant A. Sprężarka śrubowa T650 o wydajności 950 m 3 /h firmy TUTHIL w zabudowie typu light z boku ramy z prawej strony wymaga 75 cm wolnego miejsca z prawego boku ramy. Sama sprężarka jest zabudowana pomiędzy wałem pędnym, a prawą przedłużnicą. Montaż w ten sposób tylko na VOLVO FH i SCANIA. Miejsce montażu sprężarki wariant A. 18

22 ZABUDOWY SPRĘŻAREK - ZDJĘCIA Sprężarka śrubowa Cmax3 o wydajności 1060 m 3 /h firmy ALFONS HAAR w zabudowie w ramie między wałem pędnym a prawą podłużnicą z chłodnicą powietrza umieszczoną z boku ramy z prawej strony prostopadle do niej wymaga 40 cm wolnego miejsca z prawego boku ramy przed drugą osią (dla chłodnicy powietrza). Miejsce montażu sprężarki wariant A. Sprężarka śrubowa MISTRAL-20R o wydajności 750 m 3 /h firmy BLACKMER w zabudowie w ramie pomiędzy wałem pędnym a prawą podłużnicą. Chłodnica powietrza zamontowana jest w ramie pomiędzy podłużnicami. Zabudowa nie wymaga miejsca z boku ramy. Miejsce montażu sprężarki - wariant A Sprężarka tłokowa K-1275 o wydajności 77 m 3 /h firmy BRÄTSCH (do płynów) w zabudowie w ramie z prawej strony między wałem pędnym a podłużnicą nie wymaga wolnego miejsca z boku ramy. Miejsce montażu sprężarki wariant A. Sprężarka śrubowa CG80 o wydajności 560 m 3 /h firmy GHH RAND w zabudowie typu light z boku ramy z prawej strony wymaga 70 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant B. 19

23 ZABUDOWY SPRĘŻAREK - ZDJĘCIA Sprężarka śrubowa Cmax3 o wydajności 1060 m 3 /h firmy ALFONS HAAR z chłodnicą powietrza i obudową w zabudowie typu standard z boku ramy z prawej strony wymaga 85 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant B. Sprężarka śrubowa CS85 o wydajności 1000 m 3 /h firmy GHH RAND z chłodnicą powietrza i wentylatorem mechanicznym zamontowanym na wałku sprężarki oraz obudową w zabudowie typu max z boku ramy wymaga 110 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant B. Dmuchawy Roots a o wydajności od 1200 do 2400 m 3 /h firm DRESSER HOLMES i TUTHIL z obudową wygłuszającą w zabudowie do montażu z prawego boku ramy wymaga 85 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant B. Sprężarka hakowo-szczękowa Emax2 o wydajności 520 m 3 /h firmy ALFONS HAAR w zabudowie z prawej strony pod podłużnicą (sprężarka zamontowana jest w pozycji poziomej) wymaga 45 cm wolnego miejsca z prawego boku ramy. Miejsce montażu sprężarki wariant C. 20

24 ZABUDOWY SPRĘŻAREK - ZDJĘCIA Sprężarka tłokowa SB-1 o wydajności 520 m 3 /h firmy BETICO montowana na ramie za kabiną kierowcy nie wymaga miejsca z boku ramy. Miejsce montażu sprężarki wariant D. Sprężarka śrubowa CS80 o wydajności 720 m 3 /h firmy GHH RAND w zabudowie w ramie między podłużnicami nie wymaga miejsca z boku ramy. Montaż tego typu tylko na VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros. Miejsce montażu sprężarki wariant E. Sprężarka śrubowa CG80 o wydajnosci 560 m 3 /h firmy GHH RAND z przekładnią pasową w zabudowie w ramie między podłużnicami nie wymaga miejsca z boku ramy. Montaż tego typu tylko na VOLVO FH, RENAULT Premium i Magnum, MERCEDES Actros. Miejsce montażu sprężarki wariant E. Sprężarka hakowo-szczękowa Emax2 o wydajności 520 m 3 /h firmy ALFONS HAAR w zabudowie pomiędzy lewą podłużnicą a wałem pędnym (sprężarka zamontowana jest w pozycji pionowej) nie wymaga wolnego miejsca z boku ramy. Montaż tego typu tylko na VOLVO FH. Miejsce montażu sprężarki wariant F. 21

25 AGREGATY SPRĘŻARKOWE STACJONARNE FIRMY SILO-TECH Przykłady zabudów stacjonarnych oferowanych przez firmę SILO-TECH SILO-TECH sp. z o. o. ul. Obrońców Radom tel fax info@silotech.pl Przedsiębiorstwo SILO-TECH ściśle współpracuje z HYDRO-TRUCK. Działalność firmy koncentruje się na projektowaniu i produkcji urządzeń przeznaczonych do transportu pneumatycznego, zarówno w zastosowaniach mobilnych (kompletne zabudowy do montażu na ciągnikach siodłowych), jak i stacjonarnych (agregaty rozładunkowe). SILO-TECH realizuje także nietypowe zamówienia na zlecenia indywidualne. Agregat stacjonarny do rozładunku cementu, wapna, pyłów wykonanie standardowe. Urządzenie na bazie sprężarki BETICO SB-1, napędzane silnikiem elektrycznym 30 kw. Agregat stacjonarny do rozładunku piasku, mączek mineralnych, cementu i pyłów w obudowie. Urządzenie zbudowane w oparciu o sprężarkę BETICO SB-2, napędzane silnikiem elektrycznym 37 kw. Przeznaczone do pracy w ruchu ciągłym, wyposażone w wentylator dochładzający kompresor. Agregat stacjonarny do rozładunku cukru, granulatów PCV oraz innych produktów o niskiej odporności na temperaturę. Urządzenie na bazie sprężarki GHH RAND CS80, napędzane silnikiem elektrycznym 55 kw. Wyposażone w dodatkową chłodnicę oleju kompresora. Sprężone powietrze chłodzone w chłodnicy z wentylatorem elektrycznym. Urządzenie w wykonaniu przeciwwybuchowym, przeznaczone do pracy w hali cukrowni. 22

26 AGREGATY SPRĘŻARKOWE STACJONARNE PRODUCENTÓW SPRĘŻAREK Zestaw TAMKO-7200 firmy TAMSAN wyposażony w sprężarkę tłokową V3.16 napędzaną bezpośrednio przez silnik elektryczny o mocy 18,5 kw. Urządzenie ma zastosowanie do pneumatycznego rozładunku cementu z silonaczep. Zestaw składający się ze sprężarki tłokowej SB-1 firmy BETICO i silnika diesla firmy DEUTZ o mocy 24,3 kw. Urządzenie ma zastosowanie do pneumatycznego rozładunku cementu z silonaczep. Zestaw składający się ze sprężarki śrubowej CG80 firmy GHH RAND i silnika diesla firmy DEUTZ o mocy 45,4 kw. Urządzenie ma zastosowanie do pneumatycznego rozładunku cementu z silonaczep. Dmuchawa Roots a EasyAir800 firmy DESSER HOLMES napędzana silnikiem elektrycznym. Urządzenie ma zastosowanie do pneumatycznego rozładunku pasz z silonaczep. 23

27 PRZYSTAWKI ODBIORU MOCY DO NAPĘDU KOMPRESORÓW Do skrzyni biegów ZF (MAN, DAF, IVECO, RENAULT po 2000 r.) Skrzynia biegów Typ PTO Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie 1:1, Nm ZF N221 ST ZF N221 INT ZF N221 AUT 2 1:1, Nm 1:1, Nm L/P 1:2, Nm ZF Standard Intarder Automat BEZARES 1FA 1 1:1, Nm L BEZARES 1FB 1 1:1, Nm L BEZARES 2F 2 1:1, Nm L/L PZB :1, Nm P PZB :1, Nm P/P PTO ZF N221 ST PTO ZF N221 INT PTO ZF N221 AUT PTO ZF BEZARES 1FA PTO ZF BEZARES 2F PTO ZF PZB PTO ZF PZB 4208 ZF PTO ZF BEZARES 1FB WAŁEK ZF ST WAŁEK ZF INT WAŁEK ZF AUT 24

28 PRZYSTAWKI ODBIORU MOCY DO NAPĘDU KOMPRESORÓW Do skrzyni biegów SCANIA Skrzynia biegów Typ PTO Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie SCANIA EG 1F 1 1:1, Nm P Uwagi SCANIA GRS 890 GRS 900 SCANIA EG 2F 2 1:1, Nm P/L flansza - flansza BEZARES 1F 1 1:1, Nm P BEZARES 2F 2 1:1, Nm P/L flansza - 4H SCANIA EG 1F 1 1:1, Nm P SCANIA GR 900 SCANIA EG 2F 2 1:1, Nm P/L flansza - flansza BEZARES 1F 1 1:1, Nm P BEZARES 2F 2 1:1, Nm P/P flansza - 4H PZB :1, Nm P GRS 895 GRS 905 GRSO 895 GRSO 905 SCANIA T (tylna) 1 1:1, Nm L SCANIA B (boczna) 1 1:1, Nm P flansza - 4H PTO SCANIA EG 2F PTO SCANIA BEZARES 1F PTO SCANIA BEZARES 2F PTO SCANIA B Do skrzyni biegów VOLVO (FH i FM) Skrzynia biegów VOLVO Typ PTO VOLVO BKU 1123 (PTR-FH) Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie 1 1:1, Nm L VOLVO DBKU 2 1:1, Nm P/L BEZARES 1F 1 1:1, Nm L PTO VOLVO BKU 1F PTO VOLVO DBKU PTO VOLVO BEZARES 1F 25

29 PRZYSTAWKI ODBIORU MOCY DO NAPĘDU KOMPRESORÓW Do skrzyni biegów RENAULT (przed 2000 r.) Skrzynia biegów Typ PTO Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie RENAULT B 18 BEZARES 1F 1 1:1, Nm P PZB :1, Nm P/P RENAULT L (DUŻA) 1 1:1, Nm L RENAULT P (MAŁA) 1 1:1, Nm P PTO RENAULT BEZARES 1F PTO RENAULT PZB 2F PTO RENAULT L (DUŻA) PTO RENAULT P (MAŁA) Do skrzyni biegów MERCEDES (typ skrzyni biegów od G210 do G280) Skrzynia biegów Typ Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie BEZARES 1FA 1 1:1, Nm L BEZARES 1FB 1 1:1, Nm L MERCEDES 1:1, Nm MERCEDES 2F 2 1:1, Nm 1:2, Nm L/P PTO MERCEDES BEZARES 1F PTO MERCEDES 2F 26

30 PRZYSTAWKI ODBIORU MOCY DO NAPĘDU KOMPRESORÓW Do skrzyni biegów EATON Skrzynia biegów Typ PTO Ilość funkcji Przełożenie wewnętrzne Max moment obrotowy Kierunek obrotów na flanszy komp. / pompie EATON RTSO 1 1:1, Nm 1:1, Nm L Kompletna przystawka odbioru mocy do skrzyni biegów EATON RTSO + ADAPTER RTSO PTO RTSO (BEZARES) Określenie kierunku obrotów przystawek odbioru mocy (PTO) PTO kierunek obrotów lewy PTO kierunek obrotów prawy Jeżeli wyjście z PTO do napędu wału kardana kompresora lub wyjście do napędu pompy hydraulicznej obraca się zgodnie z ruchem wskazówek zegara (w prawo) to mówimy, że PTO ma kierunek obrotów na danym wyjściu prawy (P). Jeżeli wyjście z PTO do napędu wału kardana kompresora lub wyjście do napędu pompy hydraulicznej obraca się przeciwnie do ruchu wskazówek zegara (w lewo) to mówimy, że PTO ma kierunek obrotów na danym wyjściu lewy (L). W przystawkach odbioru mocy z dwoma wyjściami, jednym pod wał kardana do napędu kompresora, a drugim z gniazdem pod pompę hydrauliczną każde z wyjść może mieć inny kierunek obrotów. Kierunek na wyjściu z PTO oznaczamy w skrócie: - prawy literą P lub symbolem (ang. CW) - lewy literą L lub symbolem (ang. CCW) 27

31 UKŁADY PRZENIESIENIA NAPĘDU DO KOMPRESORÓW Paski OPTIBELT XPA o szerokości 12,70 mm Opis - długość Kod Cena netto w PLN XPA 1207 mm 5PXPA ,00 XPA 1232 mm 5PXPA ,00 XPA 1250 mm 5PXPA ,00 XPA 1257 mm 5PXPA ,00 XPA 1272 mm 5PXPA ,00 XPA 1282 mm 5PXPA ,00 XPA 1307 mm 5PXPA ,00 XPA 1320 mm 5PXPA ,00 XPA 1332 mm 5PXPA ,00 XPA 1357 mm 5PXPA ,00 XPA 1382 mm 5PXPA ,00 XPA 1400 mm 5PXPA ,00 XPA 1432 mm 5PXPA ,00 XPA 1457 mm 5PXPA ,00 XPA 1482 mm 5PXPA ,00 XPA 1500 mm 5PXPA ,00 XPA 1507 mm 5PXPA ,00 XPA 1532 mm 5PXPA ,00 XPA 1557 mm 5PXPA ,00 XPA 1582 mm 5PXPA ,00 XPA 1600 mm 5PXPA ,00 XPA 1607 mm 5PXPA ,00 XPA 1632 mm 5PXPA ,00 XPA 1650 mm 5PXPA ,00 XPA 1675 mm 5PXPA ,00 XPA 1700 mm 5PXPA ,00 XPA 1725 mm 5PXPA ,00 XPA 1750 mm 5PXPA ,00 XPA 1757 mm 5PXPA ,00 XPA 1800 mm 5PXPA ,00 XPA 1850 mm 5PXPA ,00 XPA 1882 mm 5PXPA ,00 XPA 1900 mm 5PXPA ,00 XPA 1975 mm 5PXPA ,00 XPA 2000 mm 5PXPA ,00 XPA 2120 mm 5PXPA ,00 XPA 2240 mm 5PXPA ,00 XPA 2360 mm 5PXPA ,00 28

32 UKŁADY PRZENIESIENIA NAPĘDU DO KOMPRESORÓW Paski OPTIBELT XPB o szerokości 16,30 mm Opis - długość Kod Cena netto w PLN XPB 1250 mm 5PXPB ,00 XPB 1320 mm 5PXPB ,00 XPB 1400 mm 5PXPB ,00 XPB 1500 mm 5PXPB ,00 XPB 1600 mm 5PXPB ,00 XPB 1700 mm 5PXPB ,00 XPB 1800 mm 5PXPB ,00 XPB 1850 mm 5PXPB ,00 XPB 1900 mm 5PXPB ,00 XPB 2000 mm 5PXPB ,00 XPB 2020 mm 5PXPB ,00 XPB 2120 mm 5PXPB ,00 XPB 2150 mm 5PXPB ,00 XPB 2240 mm 5PXPB ,00 XPB 2280 mm 5PXPB ,00 XPB 2360 mm 5PXPB ,00 Paski OPTIBELT BX o szerokości 17,00 mm Opis - długość Kod Cena netto w PLN BX 1220 mm 5PBX ,00 BX 1240 mm 5PBX ,00 BX 1255 mm 5PBX ,00 BX 1290 mm 5PBX ,00 BX 1315 mm 5PBX ,00 BX 1340 mm 5PBX ,00 BX 1360 mm 5PBX ,00 BX 1390 mm 5PBX ,00 BX 1412 mm 5PBX ,00 BX 1440 mm 5PBX ,00 BX 1490 mm 5PBX ,00 BX 1513 mm 5PBX ,00 BX 1540 mm 5PBX ,00 BX 1590 mm 5PBX ,00 BX 1615 mm 5PBX ,00 BX 1640 mm 5PBX ,00 BX 1740 mm 5PBX ,00 BX 1790 mm 5PBX ,00 BX 1840 mm 5PBX ,00 BX 1890 mm 5PBX ,00 BX 1940 mm 5PBX ,00 BX 2040 mm 5PBX ,00 BX 2280 mm 5PBX ,00 29

33 UKŁADY PRZENIESIENIA NAPĘDU DO KOMPRESORÓW Koła pasowe OPTIBELT na na profil XPA (12,70 mm) Opis średnica/ilość pasków Kod Cena netto w PLN TB-SPA 118/5 5KTB-SPA118/5 130,00 TB-SPA 125/5 5KTB-SPA125/5 135,00 TB-SPA 140/5 5KTB-SPA140/5 145,00 TB-SPA 160/5 5KTB-SPA160/5 150,00 TB-SPA 180/5 5KTB-SPA180/5 165,00 TB-SPA 200/5 5KTB-SPA200/5 175,00 TB-SPA 224/5 5KTB-SPA224/5 220,00 TB-SPA 250/5 5KTB-SPA250/5 265,00 TB-SPA 280/5 5KTB-SPA280/5 310,00 TB-SPA 315/5 5KTB-SPA315/5 365,00 KS-SPA 225/5 5KKS-SPA225/5 200,00 KS-SPA 250/5 5KKS-SPA250/5 230,00 KS-SPA 280/5 5KKS-SPA280/5 280,00 KS-SPA 315/5 5KKS-SPA315/5 300,00 KS-SPA 355/5 5KKS-SPA355/5 400,00 Koło TB Koła pasowe OPTIBELT na profil XPB - 16,30 mm oraz BX - 17,00 mm Opis średnica/ilość pasków Kod Cena netto w PLN TB-SPB 140/4 5KTB-SPB140/4 150,00 TB-SPB 150/4 5KTB-SPB150/4 150,00 TB-SPB 160/4 5KTB-SPB160/4 160,00 TB-SPB 180/4 5KTB-SPB180/4 170,00 TB-SPB 200/4 5KTB-SPB200/4 190,00 TB-SPB 212/4 5KTB-SPB212/4 200,00 TB-SPB 224/4 5KTB-SPB224/4 230,00 TB-SPB 250/4 5KTB-SPB250/4 265,00 TB-SPB 125/5 5KTB-SPB125/5 150,00 TB-SPB 140/5 5KTB-SPB140/5 170,00 TB-SPB 150/5 5KTB-SPB150/5 175,00 TB-SPB 160/5 5KTB-SPB160/5 180,00 TB-SPB 180/5 5KTB-SPB180/5 195,00 TB-SPB 200/5 5KTB-SPB200/5 210,00 TB-SPB 212/5 5KTB-SPB212/5 225,00 TB-SPB 224/5 5KTB-SPB224/5 270,00 TB-SPB 250/5 5KTB-SPB250/5 320,00 KS-SPB 200/4 5KKS-SPB200/4 200,00 KS-SPB 212/4 5KKS-SPB212/4 220,00 KS-SPB 225/4 5KKS-SPB225/4 240,00 KS-SPB 250/4 5KKS-SPB250/4 280,00 KS-SPB 280/4 5KKS-SPB280/4 300,00 KS-SPB 315/4 5KKS-SPB315/4 360,00 KS-SPB 355/4 5KKS-SPB355/4 440,00 KS-SPB 200/5 5KKS-SPB200/5 255,00 KS-SPB 212/5 5KKS-SPB212/5 265,00 KS-SPB 225/5 5KKS-SPB225/5 285,00 KS-SPB 250/5 5KKS-SPB250/5 320,00 KS-SPB 280/5 5KKS-SPB280/5 365,00 KS-SPB 315/5 5KKS-SPB315/5 410,00 KS-SPB 355/5 5KKS-SPB355/5 470,00 Posiadamy również w ofercie koła pasowe wentylowane cena 30% wyższa od kół standardowych Koło KS Koło pasowe wentylowane 30

34 UKŁADY PRZENIESIENIA NAPĘDU DO KOMPRESORÓW Wkład TB rozmiar/średnica wewnętrzna Kod Cena netto w PLN TB 2012/35 5KTB2012/35 32,00 TB 2012/40 5KTB2012/40 32,00 TB 2517/40 5KTB2517/40 40,00 TB 3020/40 5KTB3020/40 52,00 TB 3525/40 5KTB3525/40 57,00 TB 3535/40 5KTB3535/40 132,00 TB system Taper Bush, dzięki stożkowej tulei umożliwia zabezpieczanie koła na wałku poprzez dokręcanie śrub imbusowych. W celu zamówienia kompletnego koła należy zamówić koło TB oraz wkład TB. KS w standardzie dostarczamy koło pełne, na życzenie klienta wykonujemy otwór o dowolnej średnicy oraz nadłutowanie kanału pod klin. Koszt usługi to 10,00 euro netto. Łożyskowanie przekładni pasowej smarowane olejem z flanszą DIN 100 Typ Opis Cena netto w PLN Napęd przedni Napęd przedni Flansza po stronie koła pasowego 700,00 Napęd tylny Flansza po przeciwnej stronie koła pasowego 700,00 Napęd tylny DIN 100 Flansza do przekładni pasowej 60,00 DIN 100 Sprzęgło przeciążeniowe do montażu na wale napędowym sprężarki Maksymalny moment obrotowy Kod Cena netto w PLN 250 Nm 5SP , Nm 5SP ,00 Okładziny do sprzęgłą przeciążeniowego Opis Kod Cena netto w PLN Komplet okładzin 2 szt. do sprzęgła 250 Nm 5SP250KO 200,00 Komplet okładzin 2 szt. do sprzęgła 550 Nm 5SP550KO 240,00 31

35 WAŁY KARDANA Wały kardana Wyważony wał kardana o dowolnej długości podanej przez klienta, zakończony flanszami podanymi w pierwszej kolumnie. Cena wału netto: 800,00 PLN wał standard z krzyżakami 27x74,6 1080,00 PLN wał wzmocniony z krzyżakami 30,2x81,8 Typ flanszy Mocowanie Ilość śrub wielkość śrub Baza (średnica bazy we flanszy) DIN ,00 mm DIN ,00 mm DIN ,00 mm SAE ,30 mm SAE lub 12 69,90 mm Rodzaje flansz zdjęcia DIN 90 DIN 100 DIN 120 SAE 1310 SAE 1410 Ø 90 Ø 100 Ø 120 Ø 97 Ø 116 Kompensacja wału kardana Krzyżaki występujące w wałach kardana do sprężarek Wymiar 27 x 74,6 27 x 81,8 30 x 81,8 30,2 x 81,8 30 x 91,6 30,2 x 106,4 Ponadto świadczymy usługi wyważania i regeneracji wałów. Opis Cena netto w PLN Wyważenie 100,00 Skrócenie 160,00 Wydłużenie 200,00 32

36 FILTRY, WĘŻE SSĄCE, OLEJE I SMARY DO KOMPRESORÓW Filtr powietrza STAR Rozmiar Przepustowość Cena netto w PLN mały 500 m/h 125,00 duży 900 m/h 240,00 Wkład do filtra STAR Rozmiar Cena netto w PLN mały 20,00 duży 40,00 Cena netto w PLN Wkład filtra powietrza do kompresora HORI 140,00 Cena netto w PLN Przyłącze filtra do mocowania węża 50,00 Cena netto w PLN Osłona wlotu filtra STAR duży 45,00 Cena netto w PLN Opaska mocująca do filtra STAR duży 30,00 33

37 FILTRY, WĘŻE SSĄCE, OLEJE I SMARY DO KOMPRESORÓW Filtr LUBLIN Przepustowość Cena netto w PLN 200 m 3 /h 200,00 Filtr DONALDSON Rozmiar Przepustowość Cena netto w PLN mały 150 m 3 /h 220,00 duży 900 m 3 /h 500,00 Wkład do filtra DONALDSON Rozmiar Cena netto w PLN mały 40,00 duży 60,00 Cena netto w PLN Osłona wlotu filtra DONALDSON mały 85,00 Cena netto w PLN Opaska mocująca filtr DONALDSON mały 60,00 34

38 FILTRY, WĘŻE SSĄCE, OLEJE I SMARY DO KOMPRESORÓW Filtr powietrza DONALDSON Rozmiar Przepustowość Cena netto w PLN duży 900 m 3 /h 500,00 Obudowa: metalowa Osłona wlotu filtra DONALDSON duży metalowy Cena netto w PLN 120,00 Cena netto w PLN Czujnik podciśnienia do filtra DONALDSON 70,00 Wkład filtra powietrza do kompresora GHH RAND P1 / 30,5 cm x 18 cm Cena netto w PLN 60,00 Wkład filtra powietrza do kompresora GHH RAND P2 / 33,5 cm x 14,5 cm Cena netto w PLN 75,00 Cena netto w PLN Wkład filtra wielokrotnego użytku typu RTI 200,00 Podciśnieniowy wskaźnik poziomu zabrudzenia filtra powietrza, stosowany przy sprężarkach GHH RAND Cena netto w PLN 75,00 35

39 FILTRY, WĘŻE SSĄCE, OLEJE I SMARY DO KOMPRESORÓW Filtr oleju do sprężarek tłokowych BETICO Cena netto w PLN 60,00 / kg Wąż ssawny powietrza do sprężarki Średnica wewn. Kod Cena netto w PLN 80 mm 1PS80 35,00 90 mm 1PS90 40, mm 1PS100 45, mm 1PS110 50,00 Zakres temperatury: od -20 C do +60 C Oleje do sprężarek Nazwa / Klasa SILOL GHH RAND STATOIL MERETA SAE 90 MOBIL RARUS SAE 30 SHELL OMALA HD SAE 5 W 50 SAE 10 W 40 SAE 15 W 40 SAE 5 W 50 Cena netto w PLN 60,00 / l 37,00 / l 20,00 / l 60,00 / l 17,00 / l 8,50 / l 50,00 / l AEROSHELL smar wysokotemperaturowy Cena netto w PLN 75,00 / kg Cena netto w PLN Smarowniczka automatyczna 150,00 36

40 ŁOPATKI GARFITOWE DO SPRĘŻAREK ŁOPATKI GRAFITOWE DO SPRĘŻAREK ROTACYJNYCH BEZOLEJOWYCH Sprężarki do materiałów sypkich Marka sprężarki Typ sprężarki Cena netto w PLN za komplet łopatek DEMAG WITTIG RTL 80 M 1250,00 DEMAG WITTIG RTL 80 D 1300,00 DEMAG WITTIG RTL ,00 DEMAG WITTIG SLT ,00 DRUM J ,00 DRUM E 400 / E ,00 Sprężarki do materiałów płynnych Marka sprężarki Typ sprężarki Cena netto w PLN za komplet łopatek BLACKMER ,00 ALFONS HAAR Vmax1 650,00 DEMAG WITTIG RTL ,00 Na zamówienie łopatki grafitowe w innych rozmiarach 37

41 AKCESORIA DO SILONACZEP - WĘŻE WĘŻE DO TOWARU WNĘTRZE CZARNE Wąż do towaru Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN DN 75 x 9 mm 1TSC75-9A 62,00 DN 75 x 11 mm 1TSC75-11A 85,00 DN 100 x 11 mm 1TSC100-11A 110,00 DN 100 x 12 mm 1TSC100-12A 135,00 Zakres temperatury: od 25 C do +80 C Maksymalne ciśnienie: 6 bar Wąż do towaru o podwyższonej wytrzymałości Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN DN 75 x 9 mm 1TSC75-9B 85,00 DN 75 x 11 mm 1TSC75-11B 115,00 DN 100 x 11 mm 1TSC100-11B 145,00 DN 110 x 11 mm 1TSC110-11B 195,00 Zakres temperatury: od 25 C do +80 C Maksymalne ciśnienie: 6 bar Wysoka odporność na ścieranie Wąż do towaru z wnętrzem białym (B) lub czarnym (C) Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN DN 75 x 4 mm 1TSC ,00 DN 75 x 4 mm 1TSB ,00 Wąż giętki umożliwiający łatwe zwijanie do skrzynki WĘŻE DO TOWARU WNĘTRZE BIAŁE Wąż do towaru Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN DN 75 x 9 mm 1TSB ,00 DN 100 x 11 mm 1TSB ,00 Zakres temperatury: od 35 C do +80 C Maksymalne ciśnienie: 6 bar Wąż do rozładunku gorącego asfaltu Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN DN 75 x 8 mm 1TA ,00 Zakres temperatury: od 20 C do +185 C 38

42 AKCESORIA DO SILONACZEP - WĘŻE WĘŻE TEMPERATUROWE DO POWIETRZA Wąż temperaturowy do powietrza O.ME.P.S. / SAHARA Średnica wewn. Grubośćściany Kolor wnętrza Kod Cena netto mb. w PLN DN 50 x 10 mm biały 1PTB ,00 DN 50 x 10 mm czarny 1PTC ,00 DN 60 x 10 mm biały 1PTB ,00 DN 60 x 10 mm czarny 1PTC ,00 DN 75 x 10 mm biały 1PTB ,00 DN 75 x 10 mm czarny 1PTC ,00 Zakres temperatury: od 40 C do +170 C Wąż temperaturowy do powietrza zbrojony Średnica wewn. Grubośćściany Kolor wnętrza Kod Cena netto mb. w PLN DN 75 x 8 mm biały 1PTB ,00 DN 90 x 8 mm biały 1PTB ,00 Wąż temperaturowy do powietrza CONTI Średnica wewn. Grubość ściany Kolor wnętrza Kod Cena netto mb. w PLN DN 50 x 7 mm biały 1PTB ,00 DN 50 x 7 mm czarny 1PTC ,00 DN 60 x 8 mm biały 1PTB ,00 DN 65 x 7 mm biały 1PTB ,00 DN 75 x 8 mm biały 1PTB ,00 DN 75 x 8 mm czarny 1PTC ,00 Zakres temperatury: do 180 C Maksymalne ciśnienie: 10 bar Wąż temperaturowy do powietrza giętki ze stali nierdzewnej o średnicy 50 mm, zakończony końcówkami z gwintem 2 Średnica wewn. Długość Kod Cena netto mb. w PLN DN cm 1PT ,00 DN cm 1PT ,00 DN cm 1PT ,00 DN cm 1PT ,00 DN cm 1PT ,00 39

43 AKCESORIA DO SILONACZEP - WĘŻE Wąż temperaturowy do powietrza o wydajności sprężarki max 200 m 3 /h Średnica wewn. Grubość ściany Kolor wnętrza Kod Cena netto mb. w PLN 25 mm 5 mm biały 1PTB ,00 Wąż do płynnej spożywki Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN 75 mm x 7,5 mm 1TSB75-7/5 200,00 75 mm x 10 mm 1TPB ,00 Wąż do płynnej chemii Średnica wewn. Grubość ściany Kod Cena netto mb. w PLN 75 mm x 8 mm 1TPCC ,00 40

44 AKCESORIA DO SILONACZEP - ZŁĄCZA Tabela przedstawia rozmiary złączy STORZ według poszczególnych rozmiarów. Rozmiar w kłach oznacza odległość wewnątrz pomiędzy kłami. Rozmiar STORZ Rozmiar wewnętrzny w kłach C 66 mm B 89 mm mm mm A 133 mm Złącze typu STORZ z króćcem do montażu węża zabezpieczonego opaskami Rozmiar STORZ Średnica węża Kod Cena netto w PLN C 50 2SPCP50AO 20,00 B 75 2SPBP75AO 30,00 A 110 2SPAP110AO 60,00 Materiał: aluminium Oferta opasek na stronie 23 Złącze typu STORZ z króćcem do montażu węża zabezpieczonego opaskami (STORZ Niemcy) Rozmiar STORZ Średnica węża Kod Cena netto w PLN C 50 2SNCP50AO 35,00* B 65 2SNBP65AO 55,00* B 75 2SNBP75AO 45,00* A 100 2SNAP100AO 95,00* B 75 2SNBP75MO 170,00** Materiał: *aluminium **mosiądz Złącze typu STORZ z króćcem stalowym do montażu węża zabezpieczonego klamrami (STORZ Niemcy) Rozmiar STORZ Średnica węża Kod Cena netto w PLN B 75 2SNBP75SO 90,00 Materiał: aluminium Złącze typu STORZ do montażu węża zabezpieczonego opaskami Rozmiar STORZ Średnica węża Kod Cena netto w PLN B 75 2SNBP75SO 90,00 Materiał: stal trudnościeralna Króciec do złącza STORZ do montażu węża (Niemcy) Rozmiar STORZ Średnica węża Kod Cena netto w PLN B 75 2SNBP75KS 65,00 Materiał: stal trudnościeralna Opaski zabezpieczające z gumową osłoną Rozmiar STORZ Kod Cena netto w PLN C 4OZC 50,00 B 4OZB 50, OZ90 130, OZ ,00 A 4OZA 56,00 Materiał: stal nierdzewna, guma 41

45 AKCESORIA DO SILONACZEP - ZŁĄCZA Opaski zabezpieczające redukcje złączy STORZ. Rozmiar STORZ Kod Cena netto w PLN A 40ZAM 85,00 B 40ZBM 85,00 C 40ZCM 85,00 Materiał: metal Opaski zabezpieczające złącza STORZ. Rozmiar STORZ Kod Cena netto w PLN A 40RAM 85,00 B 40RBM 85,00 C 40RCM 85,00 Materiał: metal Złącze typu STORZ z gwintem wewnętrznym standardowe Rozmiar STORZ Gwint Kod Cena netto w PLN C 2 2SPCW2A 15,00 B 2 1/2 2SPBW2/5A 20,00 B 3 2SPBW3A 25,00 A 4 2SPAW4A 35, SP90W3A 60,00 Materiał: aluminium Złącze typu STORZ z gwintem wewnętrznym o podwyższonej wytrzymałości (STORZ Niemcy) Rozmiar STORZ Gwint Kod Cena netto w PLN Materiał: aluminium C 2 2SNCW2A 35,00 C 2 1/2 2SNCW2/5A 45, SN65W2A 55, /2 2SN65W2/5A 60, SN65W3A 65,00 B 2 2SNBW2A 55,00 B 2 1/2 2SNBW2/5A 45,00 B 3 2SNBW3A 45, SN90W3A 140, SN100W4A 115,00 A 4 2SNAW4A 115,00 Złącze typu STORZ z gwintem wewnętrznym STORZ (Niemcy) Rozmiar STORZ Gwint Kod Cena netto w PLN Materiał: mosiądz B 2 1/2 2SBW2/5M 110,00 B 3 2SBW3M 180,00 42

46 AKCESORIA DO SILONACZEP - ZŁĄCZA Złącze typu STORZ z gwintem wewnętrznym obrotowym Rozmiar STORZ Gwint Kod Cena netto w PLN C 2 2SNCO2A 85,00 B 2 1/2 2SNBO2/5A 120,00 B 3 2SNBO3A 120,00 A 4 2SNAO4A 230,00 Materiał: aluminium Złącze typu STORZ z gwintem zewnętrznym standardowe Rozmiar STORZ Gwint Kod Cena netto w PLN C 2 2SPCZ2A 15,00 B 2 1/2 2SPBZ2/5A 20,00 B 3 2SPBZ3A 25,00 A 4 2SPAZ4A 35,00 Materiał: aluminium Złącze typu STORZ z gwintem zewnętrznym o podwyższonej wytrzymałości (STORZ Niemcy) Rozmiar STORZ Gwint Kod Cena netto w PLN C 2 2SNCZ2A 35,00 C 2 1/2 2SNCZ2/5A 45, SN65Z2A 60, /2 2SN65Z2/5A 60, SN65Z3A 70,00 B 2 1/2 2SNBZ2/5A 55,00 B 3 2SNBZ3A 55, SN90Z3A 155, SN100Z4A 155,00 A 4 2SNAZ4A 130,00 Materiał: aluminium Redukcja złącza STORZ Rozmiar STORZ Kod Cena netto w PLN Materiał: aluminium B-C 2SPB-CRA 30,00 A-B 2SPA-BRA 60,00 Redukcja złącza STORZ (STORZ Niemcy) Rozmiar STORZ Kod Cena netto w PLN Materiał: aluminium 90-B 2SN90-BRA 190, B 2SN100-BRA 240,00 A-100 2SNA-100RA 320,00 A-B 2SNA-BRA 180,00 Redukcja złącza STORZ (STORZ Niemcy) wnętrze stalowe Rozmiar STORZ Kod Cena netto w PLN A-B 2SNA-BRS 280,00 Materiał: stal trudnościeralna 43

47 AKCESORIA DO SILONACZEP - ZŁĄCZA Zaślepka złącza STORZ z łańcuchem Rozmiar STORZ Rozmiar w kłach Kod Cena netto w PLN C 66 mm 2SCDA 15,00 B 89 mm 2SBDA 20,00 A 133 mm 2SADA 35,00 Materiał: aluminium Zaślepka złącza STORZ z łańcuchem (Niemcy) Rozmiar STORZ Rozmiar w kłach Kod Cena netto w PLN mm 2S90DA 140, mm 2S100DA 130,00 Materiał: aluminium Łańcuch do zaślepki STORZ Rozmiar STORZ Długość Kod Cena netto w PLN C 25 cm 2SPCLO 4,00 A-B 40 cm 2SPA-BLO 6,00 Materiał: stal ocynkowana Klucz do złącza STORZ. Rozmiar STORZ Materiał Kod Cena netto w PLN A-B-C ocynkowany 2SNKO 50,00 A-B-C z osłoną na rączkę 2SNKR 80,00 Uszczelnienie złącza STORZ Rozmiar STORZ Materiał Kod Cena netto w PLN C perbunan jasny 2SNCUZPJ 3,50 C perbunan czarny 2SNCUZPC 3,50 C silikon 2SNCUZS 6,50 65 perbunan jasny 2SN65UZPJ 6,50 65 perbunan czarny 2SN65UZPC 6,50 B perbunan jasny 2SNBUZPJ 4,50 B perbunan czarny 2SNBUZPC 4,50 B silikon 2SNBUZS 7,00 90 perbunan jasny 2SN90UZPJ 15, perbunan jasny 2SN100UZPJ 17,00 A perbunan jasny 2SNAUZPJ 11,00 A perbunan czarny 2SNAUZPC 11,00 A silikon 2SNAUZS 16,00 44
