WENTYLATORY PROMIENIOWE JEDNOSTRUMIENIOWE TYPOSZEREG: WPWs

Transkrypt

1 WENTYLATORY PROMIENIOWE JEDNOSTRUMIENIOWE TYPOSZEREG: WPWs Wentylatory serii WPWs to typoszereg wysokosprawnych wentylatorów ogólnego i specjalnego przeznaczenia. Zalecane są się do przetłaczania czynnika o stężeniu zapylenia do 3 g/m 3 i temperaturze do 473 K (200 0 C.). Wentylatory te w wykonaniu specjalnym mogą przetłaczać czynnik o temperaturze do C. Dla temperatur przetłaczanego czynnika powyżej C zespoły wirujące i obudowa wentylatora wykonywane są ze specjalnych materiałów odpornych na działanie wysokich temperatur. Konstrukcja wentylatorów jest spawana, a podstawowym materiałem jest stal węglowa. Charakteryzuje je nowoczesna konstrukcja. Są wykonywane wyłącznie jako wentylatory jednostrumieniowe Wykonane są w trzech rodzajach napędu; : 1. Napęd bezpośredni- wirnik wentylatora osadzony jest bezpośrednio na czopie wału silnika. Zapewnia przetłaczanie czynnika o temperaturze do 80 o C. ( WPWs 56) 2. Napęd sprzęgłowy wirnik wentylatora zamontowany jest na czopie wałka, który osadzony jest w dwóch łożyskach, na przeciwległym końcu wałka zabudowane jest sprzęgło. Zapewnia przetłaczanie czynnika o temperaturze do C, a w wykonaniu specjalnym do C. W wersji specjalnej są wykonywane z materiałów odpornych na działanie podwyższonych temperatur oraz kwasów wykonanie ciepłoodporne,kwasoodporne W przypadku temperatury przetłaczanego czynnika powyżej C stosowane są aluminiowe odrzutniki ciepła montowane pomiędzy obudową wentylatora a obudową łożysk. Wentylatory są wyposażone w silniki elektryczne o zwykłym stopniu ochrony lub w wykonaniu specjalnym : przeciw wybuchowe, pyłoszczelne. Standardowe silniki stosowane do napędu wentylatorów to silniki wysokosprawne w wykonaniu IE2 przystosowane do współpracy z falownikiem. Typoszereg wentylatorów określa średnica króćca wlotowego podawanego w cm. Podstawowe wielkości to: 56,63,71,80,90,100,112,125,140 Podstawowe elementy wentylatora stanowią : 1. Obudowa. 2. Wirnik 3. Silnik. 4. Podstawa silnika. 5. Króciec wlotowy. 6. Łożyskowanie wraz z wałem i podstawą (przy napędzie sprzęgłowym i pasowym) 7. Sprzęgło (przy napędzie sprzęgłowym 8. Przekładnia pasowa. ( przy napędzie pasowym) Dodatkowe elementy wyposażenia wentylatorów stanowią : - wlot kolanowy - aluminiowe odrzutniki ciepła zabudowane pomiędzy układem ułożyskowania a obudową łożysk - kompensatory elastyczne na wlocie i wylocie - siatka ochronna na wlocie - aparat regulacyjny na wlocie zabudowany pomiędzy wlotem kolanowym a obudową wentylatora sterowany ręcznie lub za pomocą siłownika - izolacja termiczno akustyczna zabudowana na kolektorze ( obudowie) wentylatora - ramy wraz z wibroizolatorami ( istnieje możliwość zabudowy wibroizolatorów bezpośrednio pod wentylatorem w punktach jego kotwienia) Położenie wylotów wentylatorów precyzuje norma PN-92/M zgodnie z którą kierunek obrotu wirnika zgodny z ruchem wskazówek zegara określa się jako prawy i oznacza się symbolem RD, natomiast kierunek obrotu wirnika przeciwny do ruchu wskazówek zegara oznacza się symbolem

2 LG. Oznaczenia układów wylotu wentylatora pokazano na stronie. Położenie otworu wylotowego wentylatora oznaczane jest symbolem kierunku obrotu zespołu wirującego wentylatora ( RD lub LG) oraz umieszczoną za tym symbolem wartością kąta w stopniach. Wartość ta liczona jest w kierunku obrotu pomiędzy linią odniesienia i kierunkiem wypływu z otworu wylotowego wentylatora ( np.:lg0, RD270) Dotyczy to również położenie wlotu kolanowego którego położenie określane na zasadach jak wyżej.wentylatory serii WPPO produkowane są w wersjach: P0 do P7 i L0 do L7 DOBÓR WENTYLATORÓW. W celu ułatwienia właściwego doboru wentylatorów podano charakterystyki ciśnienia statycznego w funkcji wydatku przy stałych obrotach n-constans. Zamieszczone wykresy przedstawiają części charakterystyki wentylatorów przy sprawności nie mniejszej niż 0,75% pracujących przy znamionowej liczbie obrotów silników elektrycznych. Miejsca pracy o najwyższej sprawności oznaczone zostały kółkiem - punktem, a ich wartości liczbowe dodatkowo zamieszczono w tabeli i stanowią one punkt optymalny pracy. Liczby umieszczone na krzywej spiętrzenia określają dokładnie wielkość wentylatora, prędkość obrotową wirnika, oraz moc silnika. Charakterystyki wentylatorów są sporządzone dla czynnika gęstości = 1,2 kg/m 3. Każda zmiana gęstości czynnika powoduje zmianę wartości ciśnienia i wpływa bezpośrednio na wskaźnik zapotrzebowania mocy wentylatora

3 OZNACZENIE UKŁADU WYLOTU WENTYLATORÓW (wg PN-92/M-43011) ( W NAWIASACH OZNACZENIA wg PN-78/M-43012). Położenie określa się patrząc na wentylator od strony zamontowanego napędu.

4 OZNACZENIE UKŁADU WLOTU KOLANOWEGO (wg PN-92/M-43011).

5 TYPOWE UKŁADY KONSTRUKCYJNE WENTYLATORÓW TYPOSZEREGU WPWs WRAZ Z ICH OZNACZENIEM

6 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 56/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 1430 MIN -1

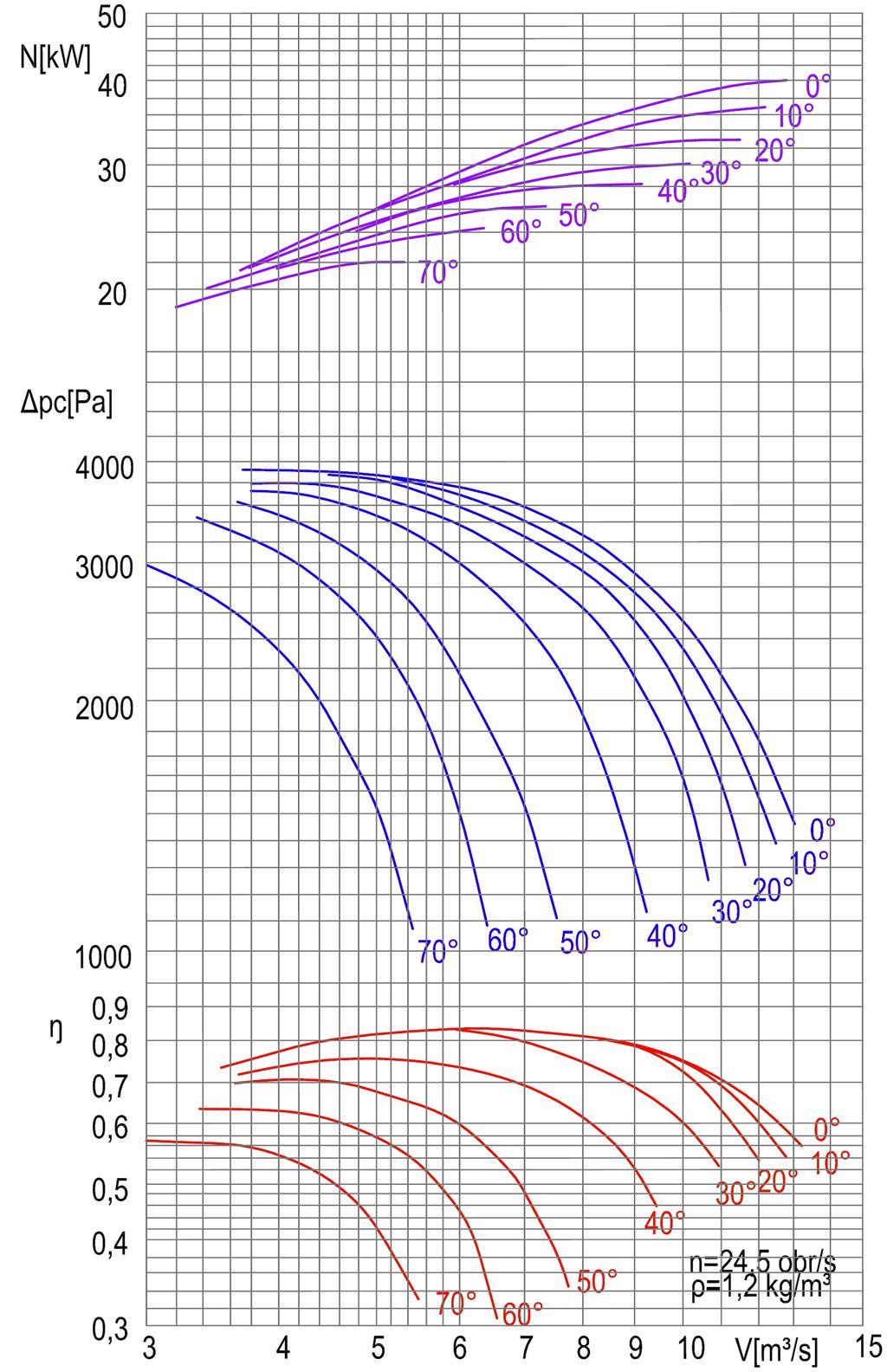

7 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 56/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 2900 MIN -1

8 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 56/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 1450 MIN -1 NAP. BEZPOŚR. NAP. SPRZĘGŁ. MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm 2 ) MASA WENTYLATORA BEZ SILNIKA ( KG) MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) ZESTAWIENIE WYMIARÓW GABARYTOWYCH WENTYLATORÓW SERII WPWs 56/18 NAPĘD SPRZĘGŁOWY Wentylator WPWs- 56/1,8 Obroty [s -1 ] A B C D E h J K L L max M N n d P R s

9 Oznaczenie układu wylotu wentylatora WPWs -56/1,8 H [mm] RD0-LG RD45-LG RD90-LG RD135-LG RD180-LG RD270-LG RD315-LG POŁĄCZENIA WENTYLATORA SERII WPWs 56/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora d n d 1 d z n d WPWs WYLOT Typ A B C M D E F G n d wentylatora WPWs

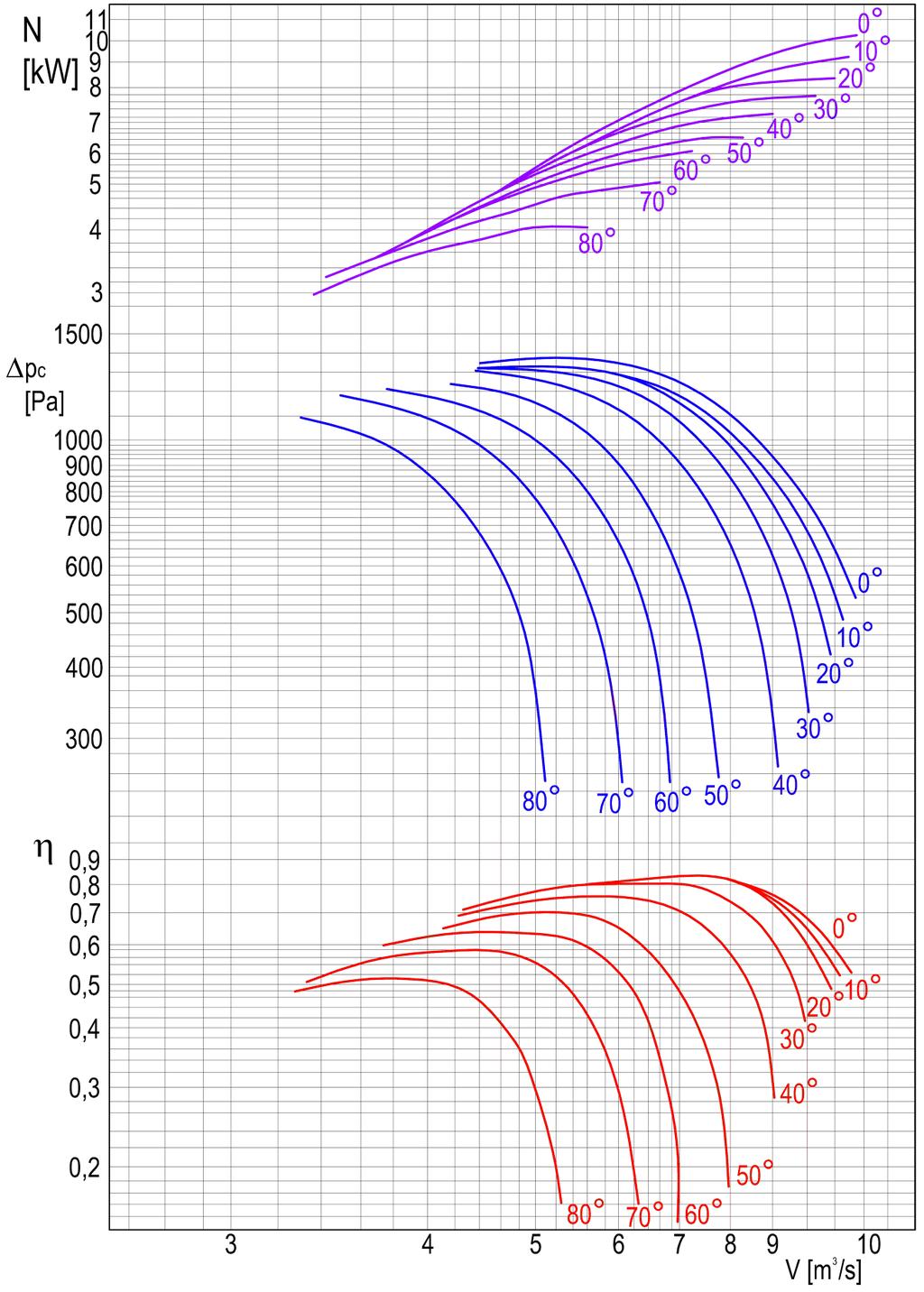

10 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA WPWs 63/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 750 MIN -1

11 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 63/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 950 MIN -1

12 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 63/1, DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 1450 MIN -1

13 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 63/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 1450 MIN -1 MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm 2 ) 850 MASA WENTYLATORA BEZ SILNIKA ( KG) 1300 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 63/1,8

14 ZESTAWIENIE WYMIARÓW GABARYTOWYCH WENTYLATORÓW TYPU WPWs 63/18 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 63/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

15 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 63/1,8 Wentylator C D DO E G I Ra W T WPWs-63/1, Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 02' Typ Sg250 Sg280 Sg315 Sg160 Sg180 Sg200 Sg225 Silnik Masa O t Z f Z t (maks.) kg mm szt POŁĄCZENIA WENTYLATORA SERII WPWs 63/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 63/1, WYLOT Typ wentylatora A AO B Bo Z b Za Z 2 WPWs 63/1,

16

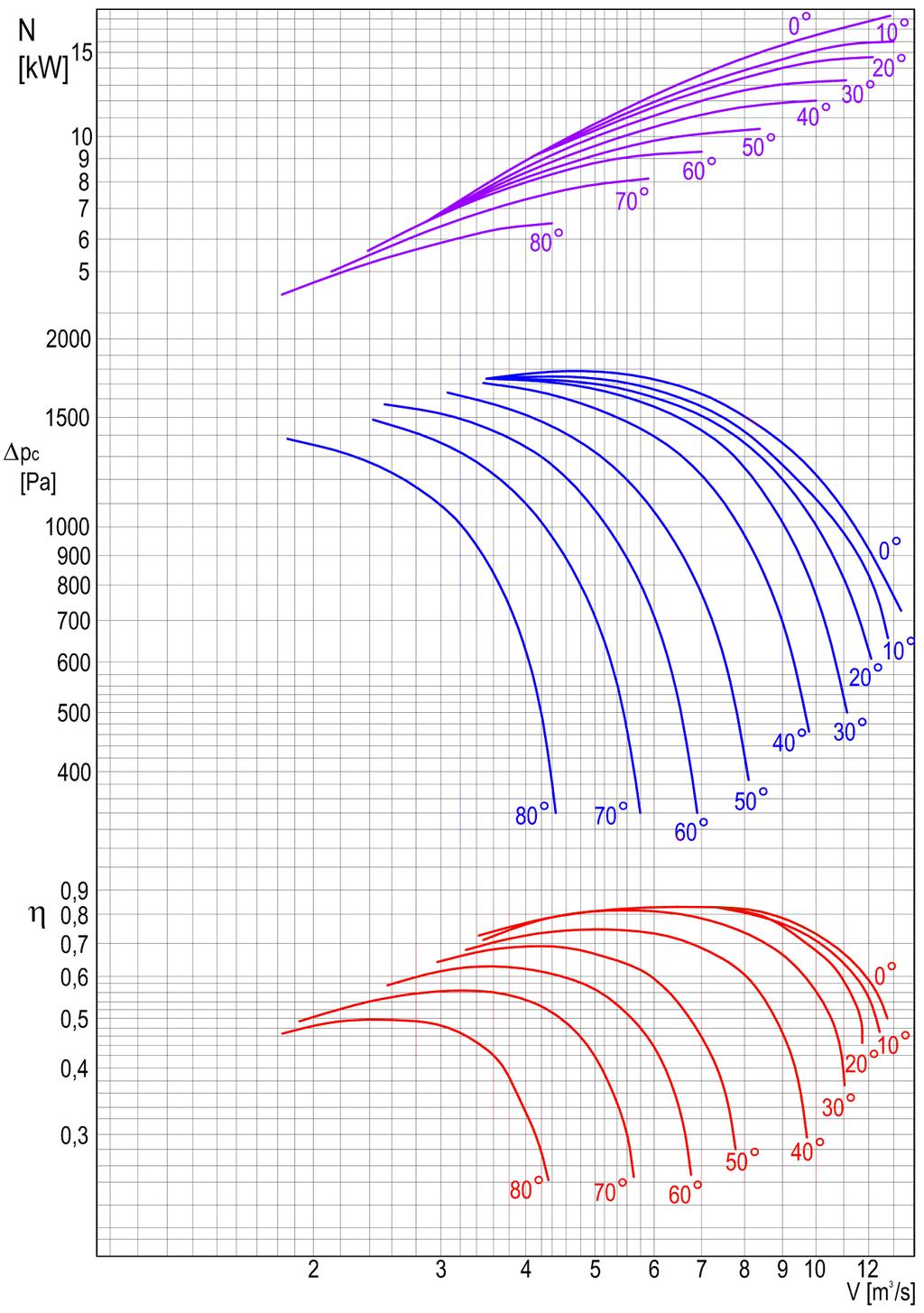

17 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 71/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 730 MIN -1

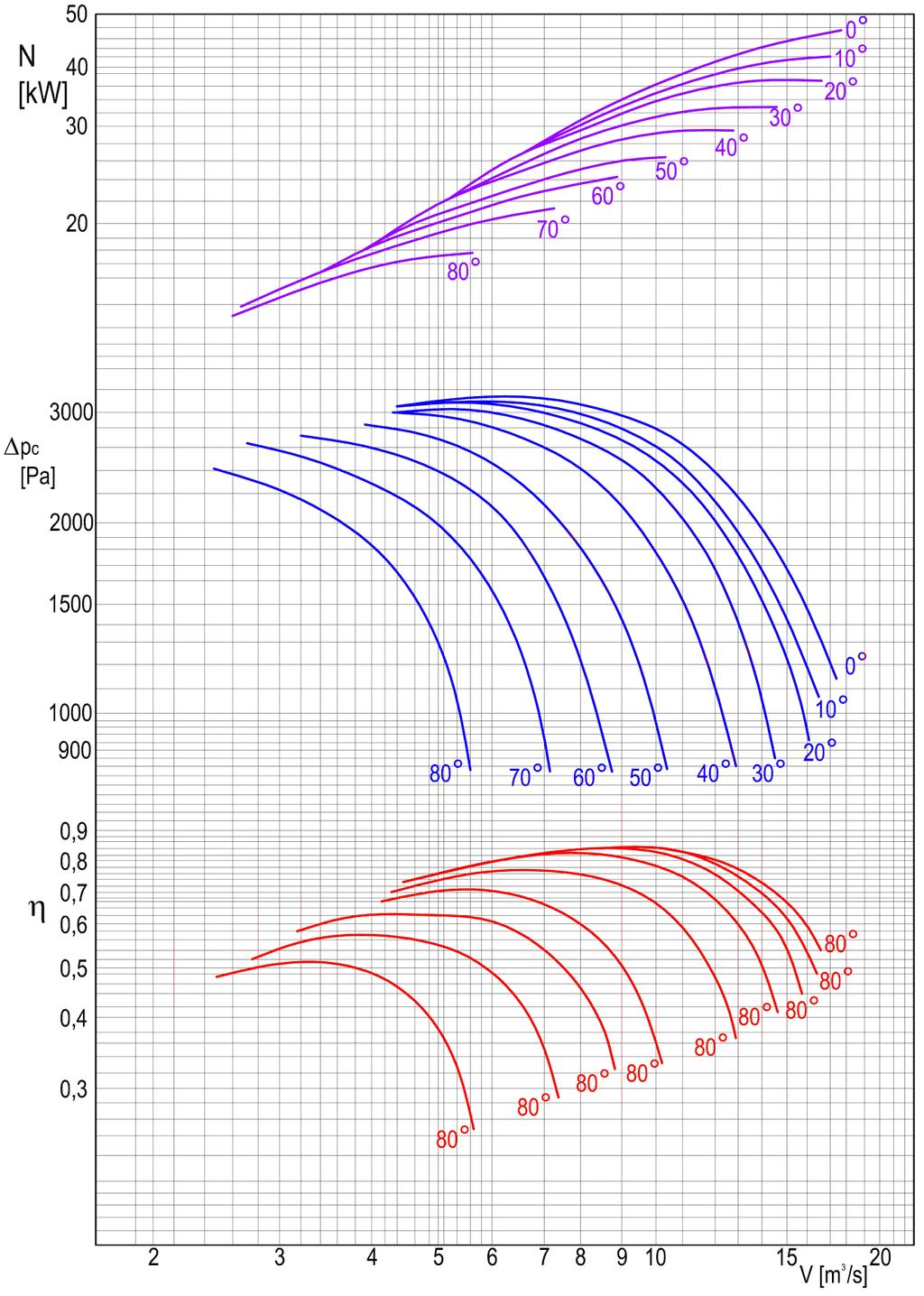

18 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 71/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 980 MIN -1

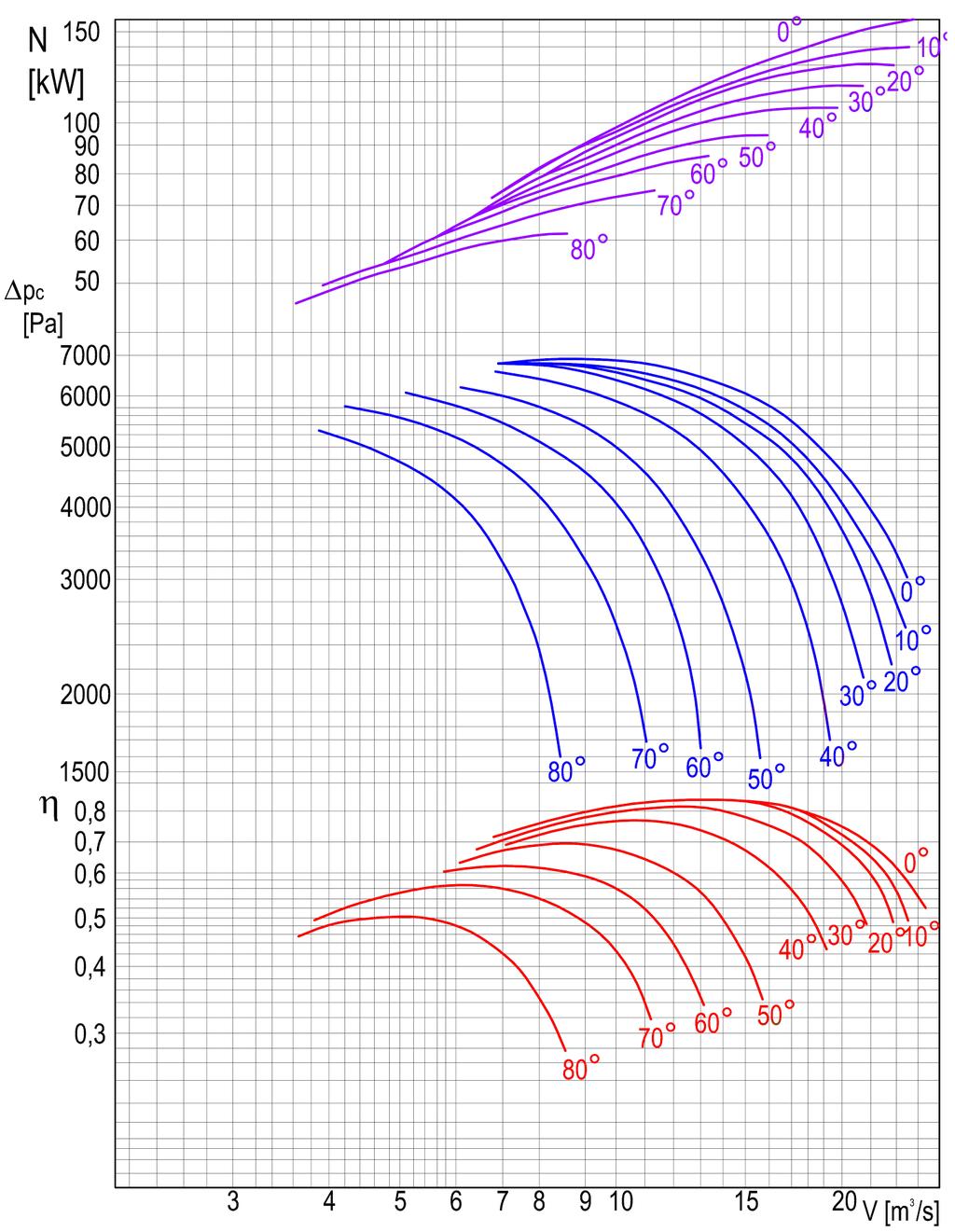

19 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 71/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 1450 MIN -1

20 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 71/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 1450 MIN -1 MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm 2 ) 2200 MASA WENTYLATORA BEZ SILNIKA ( KG) 2300 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 71/1,8

21 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 71/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

22 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 71/1,8 Wentylator C D DO E G I Ra W T f WPWs-71/1, x320 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 20' Typ Sg280 Sg315 Sg180 Sg200 Sg225 Silnik Masa (maks.) O t Z f Z t kg mm szt Sg250

23 POŁĄCZENIA WENTYLATORA SERII WPWs 71/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 71/1, WYLOT Typ wentylatora A A O B B o Z b Za Z 2 WPWs 71/1,

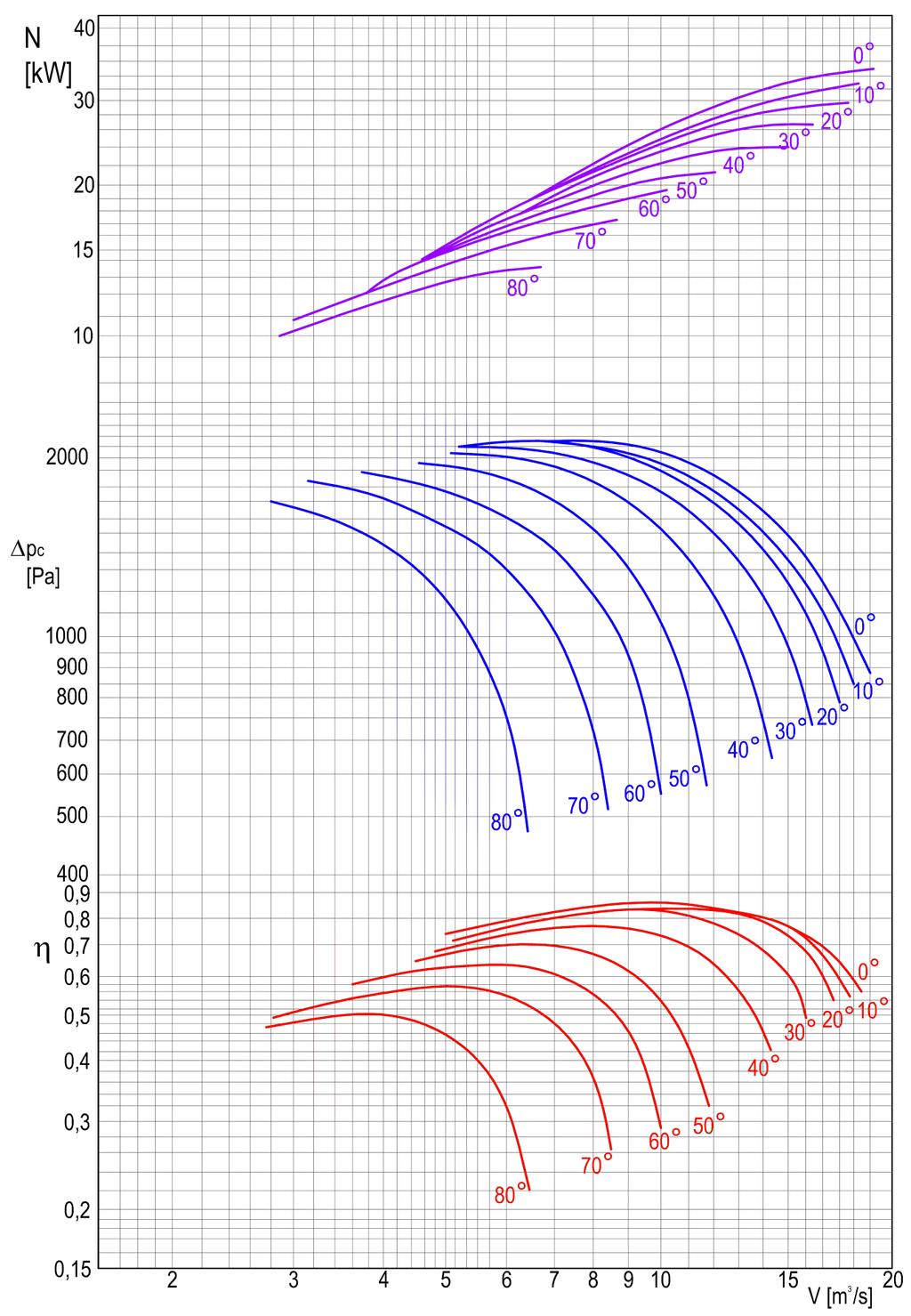

24 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 80/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 730 MIN -1

25 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 80/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA 950 MIN -1 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 80/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

26 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 80/1,8 Wentylator C D D O E G I Ra W T f WPWs-80/1, x450 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 20' Typ Sg280 Sg315 Sg180 Sg200 Sg225 Silnik Masa (maks.) O t Z f Z t kg mm szt Sg250

27 POŁĄCZENIA WENTYLATORA SERII WPWs 80/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 80/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 80/1,

28 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 90/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA:735 i 950 MIN -1

29 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 90/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 980 MIN -1 MOMENT ZAMACHOWY 7080 CZĘSCI WIRUJĄCYCH(Nm 2 ) MASA WENTYLATORA BEZ SILNIKA ( KG) 2950 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 90/1,8

30 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 90/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

31 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 90/1,8 Wentylator C D D O E G I Ra W T f WPWs-90/1, x450 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 20' Typ Sg280 Sg315 Silnik Masa (maks.) O t Z f Z t kg mm szt

32 POŁĄCZENIA WENTYLATORA SERII WPWs 90/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 90/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 90/1,

33 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 100/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA:735 i 950 MIN -1 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 100/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 980 MIN -1 MOMENT ZAMACHOWY 9050 CZĘSCI WIRUJĄCYCH(Nm 2 ) MASA WENTYLATORA BEZ SILNIKA ( KG) 4100 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db)

34 CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 100/1,8

35 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 100/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

36 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 100/1,8 Wentylator C D D O E G I Ra W T f WPWs-100/1, x450 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 45' Typ Silnik SG280ML,SG315S,L, M6-8 O t Z f Z t Masa (maks.) kg mm szt

37 POŁĄCZENIA WENTYLATORA SERII WPWs 100/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 100/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 100/1,

38 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 112/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA: 735 i 950 MIN -1

39 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 112/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 980 MIN -1 MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm ) MASA WENTYLATORA BEZ SILNIKA ( KG) 5200 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 112/1,8

40 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 112/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

41 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 112/1,8 Wentylator C D D O E G I Ra W T f WPWs-112/1, x450 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O Typ Silnik Masa (maks.) O t Z f Z t Z o kg mm szt. SZD r SZDc158 SZDc178 c,d SZDc 196 s,t Sg 315L

42 POŁĄCZENIA WENTYLATORA SERII WPWs 112/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 112/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 112/1,

43 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 125/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA:490, 585, 735MIN -1

44 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 125/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 735 MIN -1 MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm ) MASA WENTYLATORA BEZ SILNIKA ( KG) 6300 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db) CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 125/1,8

45 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 125/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

46 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 125/1,8 Wentylator C D D O E G I Ra W T f WPWs-125/1, x450 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 23' Typ Silnik Masa (maks.) O t Z f Z t Z o kg mm szt. SZDR SDDc 198 SDDc SZDc 158 Sg 315L

47 POŁĄCZENIA WENTYLATORA SERII WPWs 125/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 125/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 125/1,

48 CHARAKTERYSTYKA PRZEPŁYWOWA WENTYLATORA TYPU WPWs 140/1,8 DLA PRĘDKOŚCI OBROTOWEJ WIRNIKA:490,585, 735MIN -1 ZESTAWIENIE TABELARYCZNE PARAMETRÓW WENTYLATORÓW TYPU WPWs 140/1,8 PARAMETRY PRĘDKOŚĆ OBROTOWA DO 735 MIN -1 MOMENT ZAMACHOWY CZĘSCI WIRUJĄCYCH(Nm ) MASA WENTYLATORA BEZ SILNIKA ( KG) 8400 MASA CZĘŚCI WIRUJĄCYCH ( KG) POZIOM MOCY AKUSTYCZNEJ (db)

49 CHARAKTERYSTYKA WIDMA HAŁASU WENTYLATORA WPWs 140/1,8

50 WYMIARY KONSTRUKCYJNO GABARYTOWE WENTYLATORA TYPU WPWs 140/1,8 ( NAPĘD SPRZĘGŁOWY) Układy obudowy prawe wg PN-68/M (układy lewe są lustrzanym odbiciem)

51 ZESTAWIENIE TABELARYCZNE WYMIARÓW WENTYLATORA TYPU: WPWs 100/1,8 Wentylator C D D O E G I Ra W T f WPWs-140/1, x555 Wymiary H h M m N n S U Układ mm P0 - L P2 - L P6 - L P7 - L Z 1 Z 2 Z a Z b α szt O 40' Typ SZDr 138 SZDr 1310 SZDc 198 SZDc 1910 SZDc 178 SZDc 1712 SZDc 1512 Silnik O t Z f Z t Z o Masa (maks.) kg mm szt

52 POŁĄCZENIA WENTYLATORA SERII WPWs 140/1,8 Z RUROCIĄGAMI WLOT Typ wentylatora D D O Z 1 d 1 WPWs 140/1, WYLOT Typ wentylatora A A O B B O Z b Za Z 2 WPWs 140/1,

53 WYPOSAŻENIE DODATKOWE WENTYLATORÓW TYPOSZEREU WPWs WLOTY KOLANOWE WYMIARY KONSTRUKCYJNO GABARYTOWE

54 WPWs A [mm] B [mm] C [mm] E [mm] F [mm] L [mm] Z [mm] m [mm] L [mm] WPWs Dp masa [mm] k [mm] D [mm] n [mm] d [mm] n1 [mm] d1 [mm] S [mm] [kg]

55 WYPOSAŻENIE DODATKOWE WENTYLATORÓW TYPOSZEREU WPWs KIEROWNICA WSTĘPNA REGULACYJNA WYMIARY KONSTRUKCYJNO GABARYTOWE WPWs A D Dp D ILOŚĆ n [mm] [mm] [mm] [mm] ŁOPATEK MASA [kg] Aparaty regulacyjne sterowane mogą być ręcznie lub przy użyciu siłownika.
