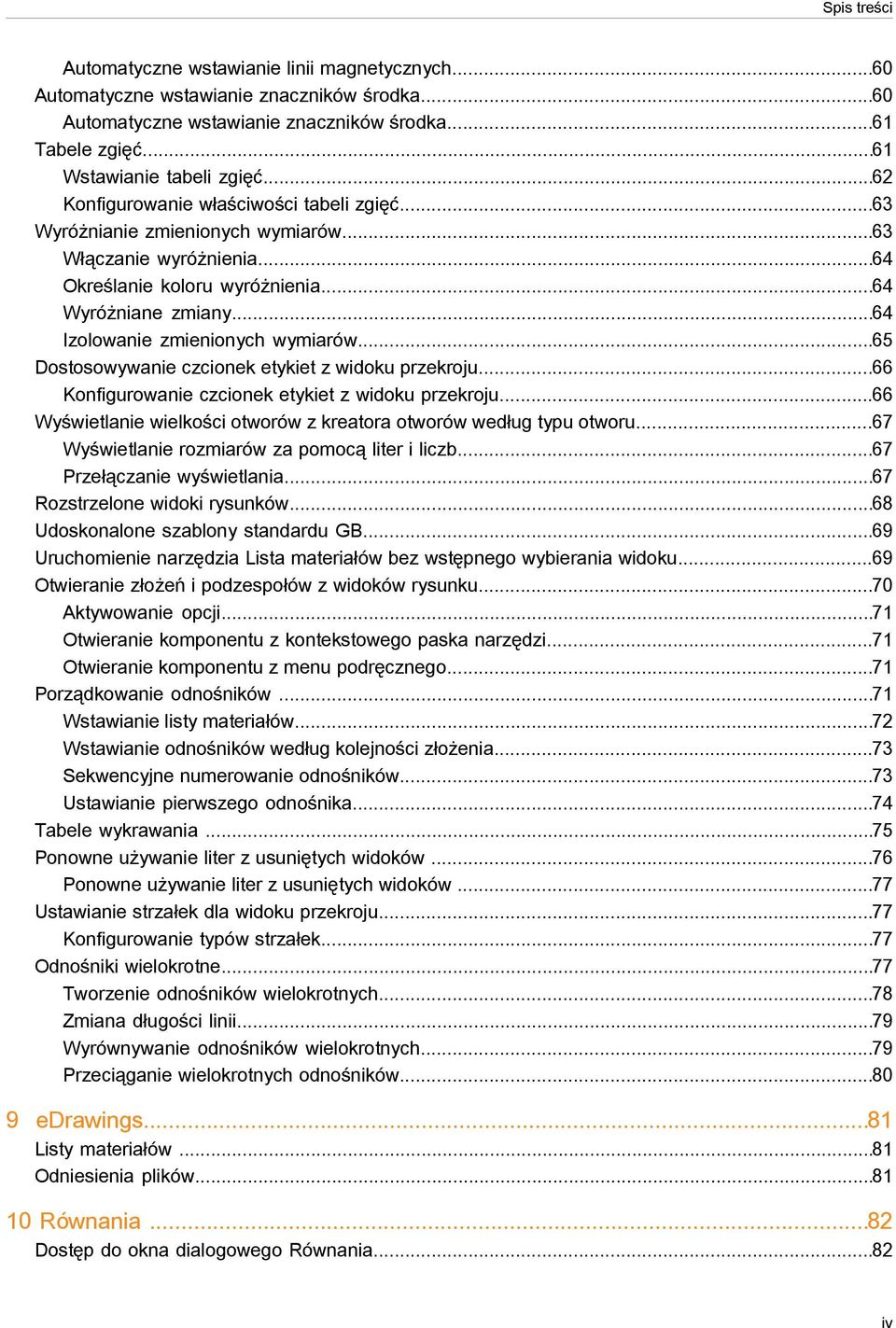

4 Spis treści Automatyczne wstawianie linii magnetycznych...60 Automatyczne wstawianie znaczników środka...60 Automatyczne wstawianie znaczników środka...61 Tabele zgięć...61 Wstawianie tabeli zgięć...62 Konfigurowanie właściwości tabeli zgięć...63 Wyróżnianie zmienionych wymiarów...63 Włączanie wyróżnienia...64 Określanie koloru wyróżnienia...64 Wyróżniane zmiany...64 Izolowanie zmienionych wymiarów...65 Dostosowywanie czcionek etykiet z widoku przekroju...66 Konfigurowanie czcionek etykiet z widoku przekroju...66 Wyświetlanie wielkości otworów z kreatora otworów według typu otworu...67 Wyświetlanie rozmiarów za pomocą liter i liczb...67 Przełączanie wyświetlania...67 Rozstrzelone widoki rysunków...68 Udoskonalone szablony standardu GB...69 Uruchomienie narzędzia Lista materiałów bez wstępnego wybierania widoku...69 Otwieranie złożeń i podzespołów z widoków rysunku...70 Aktywowanie opcji...71 Otwieranie komponentu z kontekstowego paska narzędzi...71 Otwieranie komponentu z menu podręcznego...71 Porządkowanie odnośników...71 Wstawianie listy materiałów...72 Wstawianie odnośników według kolejności złożenia...73 Sekwencyjne numerowanie odnośników...73 Ustawianie pierwszego odnośnika...74 Tabele wykrawania...75 Ponowne używanie liter z usuniętych widoków...76 Ponowne używanie liter z usuniętych widoków...77 Ustawianie strzałek dla widoku przekroju...77 Konfigurowanie typów strzałek...77 Odnośniki wielokrotne...77 Tworzenie odnośników wielokrotnych...78 Zmiana długości linii...79 Wyrównywanie odnośników wielokrotnych...79 Przeciąganie wielokrotnych odnośników edrawings...81 Listy materiałów...81 Odniesienia plików Równania...82 Dostęp do okna dialogowego Równania...82 iv

5 Spis treści Trzy widoki w oknie Równania...83 Widok Równania...83 Widok Wymiary...83 Sortowany widok...85 Udoskonalenia interfejsu...85 Sortowanie i filtrowanie równań...85 Wybieranie kilku wierszy...86 Cofnij i Ponów...86 Wpisywanie z odgadywaniem tekstu...86 Sprawdzanie składni z kodowaniem kolorystycznym...87 Nawigacja w komórkach tabeli...87 Udoskonalenia funkcjonalności...87 Opcja Automatyczna kolejność rozwiązywania...87 Opcja automatycznego przebudowania...88 Łączenie z plikiem tekstowym...88 Wygaszanie równań...88 Komponenty z wieloma wystąpieniami...88 Opcja Zmierz...89 Tworzenie i edycja równań w oknie dialogowym Równania...89 Dodawanie równania...89 Edycja równania...90 Wygaszanie równania...91 Usuwanie równania...91 Używanie opcji Zmierz...91 Zmiana wymiarów w konfiguracjach...92 Eksportowanie, importowanie i łączenie równań z plikiem...92 Łączenie z plikami zewnętrznymi...93 Eksportowanie równań...94 Importowanie równań...94 Tworzenie równań w zewnętrznych plikach...95 Zmiana równań przy użyciu połączonego pliku...95 Tworzenie równań w oknie dialogowym Modyfikuj...96 Tworzenie zmiennej globalnej...96 Tworzenie równania...96 Równania i konfiguracje...97 Stosowanie równań do wybranych konfiguracji...97 Przywracanie równań do wybranych konfiguracji...97 Używanie równań...98 Eksportowanie i łączenie równań...99 Zmiana wartości równania w oknie dialogowym Modyfikuj SolidWorks Enterprise PDM Narzędzie administracyjne Dostosowane menu Enterprise PDM Wyświetlanie pełnych nazw użytkowników w interfejsie użytkownika v

6 Spis treści Replikacja w warunkach pracy awaryjnej Eksplorator plików i dodatek SolidWorks Opcja Przejdź do Eksportowanie list LM z wcięciami Wyszukiwanie wewnątrz okien dialogowych powiązanych z plikami Przełączanie wersji na karcie Gdzie używane Paski narzędzi okna dialogowego Zgodność z innymi produktami Wydajność systemu Rozszerzony dostęp klienta internetowego Flow Simulation Modele fizyczne i technologia Zwiększona rozdzielczość geometrii Model promieniowania metodą rzędnych dyskretnych (DO) Draught Rate Technologia hybrydowa w kawitacji izotermicznej Thermal Joint Badanie wskaźnikowe Preprocesor Opcje automatycznego przebudowywania Objaśnienie przy nieprawidłowym kontakcie Opór kontaktowy Postprocesor Słupek kolorów Animacja kontekstowa Obcinanie obszaru dla trajektorii przepływu Eksportowanie wyników Wyróżnienie wysokiej jakości Lista parametrów Raporty Import/eksport Eksportowanie rysunków wieloarkuszowych do obszaru papieru DXF lub DWG Importowanie plików Creo Elements/Pro (Pro/Engineer) Importowanie plików.ifc Importowanie plików Unigraphics Importowanie pliku złożenia STEP i Parasolid Badania ruchu Optymalizacja ruchu Uwzględnianie wyników ruchu w ustawieniach sensorów Części i operacje Zamrażanie operacji Włączanie funkcji zamrażania operacji vi

7 Spis treści Zamrażanie operacji Widoki rozstrzelone w częściach wieloobiektowych Tworzenie widoku rozstrzelonego Automatyczne odstępy w obiektach Zwijanie widoku rozstrzelonego Kreator otworów umieszczanie otworów Recenzent części Szablony dla podzielonych części Płaszczyzny odniesienia Wyznaczanie trasy Prefabrykowane sekcje Definiowanie prefabrykowanych sekcji Szybkozłączki Dodawanie szybkozłączki elektrycznej Szablony właściwości dostosowanych tras Opcje Listy materiałów Wymiarowanie od odgięć Arkusz blachy Cięcia w poprzek zgięć Odgięcia krawędzi Rozłożone modele Narzędzia formowania Wstawianie narzędzi formowania Zastępowanie narzędzi formowania Tworzenie łączy do narzędzi formowania Przekształcanie szkicu umieszczania Tworzenie ID wykrawania Wstawianie tabeli wykrawania Odgięcia wyciągnięte po ścieżce Symulacja Belki Belki w badaniach dynamicznych liniowych Wiązania belek Stałe skręcania dla belek Wyniki belki Złącza Interfejs parametrów Łączenie operacji Simulation (lub Motion) z parametrem Optymalizacja ruchu Tworzenie badania projektu z parametrami ruchu Optymalizacja katapulty za pomocą operacji Motion Definiowanie zmiennej w badaniu projektu vii

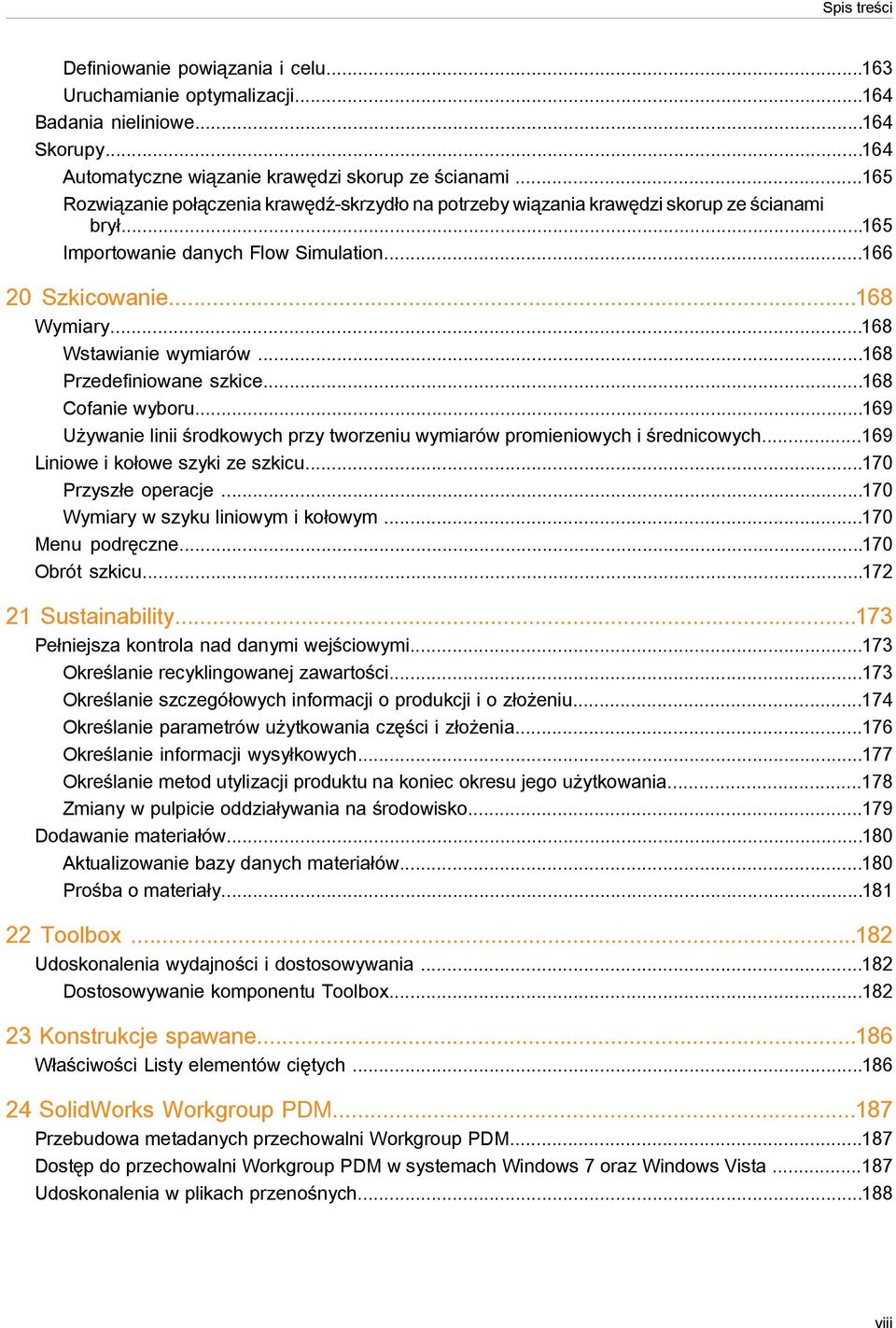

8 Spis treści Definiowanie powiązania i celu Uruchamianie optymalizacji Badania nieliniowe Skorupy Automatyczne wiązanie krawędzi skorup ze ścianami Rozwiązanie połączenia krawędź-skrzydło na potrzeby wiązania krawędzi skorup ze ścianami brył Importowanie danych Flow Simulation Szkicowanie Wymiary Wstawianie wymiarów Przedefiniowane szkice Cofanie wyboru Używanie linii środkowych przy tworzeniu wymiarów promieniowych i średnicowych Liniowe i kołowe szyki ze szkicu Przyszłe operacje Wymiary w szyku liniowym i kołowym Menu podręczne Obrót szkicu Sustainability Pełniejsza kontrola nad danymi wejściowymi Określanie recyklingowanej zawartości Określanie szczegółowych informacji o produkcji i o złożeniu Określanie parametrów użytkowania części i złożenia Określanie informacji wysyłkowych Określanie metod utylizacji produktu na koniec okresu jego użytkowania Zmiany w pulpicie oddziaływania na środowisko Dodawanie materiałów Aktualizowanie bazy danych materiałów Prośba o materiały Toolbox Udoskonalenia wydajności i dostosowywania Dostosowywanie komponentu Toolbox Konstrukcje spawane Właściwości Listy elementów ciętych SolidWorks Workgroup PDM Przebudowa metadanych przechowalni Workgroup PDM Dostęp do przechowalni Workgroup PDM w systemach Windows 7 oraz Windows Vista Udoskonalenia w plikach przenośnych viii

9 Informacje prawne , Dassault Systèmes SolidWorks Corporation, firma należąca do Dassault Systèmes S.A., 175 Wyman Street, Waltham, Mass USA. Wszelkie prawa zastrzeżone. Informacje i oprogramowanie omawiane w niniejszym dokumencie mogą ulec zmianie bez powiadomienia i nie stanowią jakichkolwiek zobowiązań ze strony Dassault Systèmes SolidWorks Corporation (DS SolidWorks). Żadne materiały nie mogą być powielane ani przekazywane w jakiejkolwiek formie lub jakąkolwiek metodą - elektroniczną czy ręczną - w żadnym celu, bez wyraźnej pisemnej zgody DS SolidWorks. Oprogramowanie, o którym mowa w niniejszym dokumencie, jest dostarczane na podstawie licencji i może być używane i kopiowane tylko zgodnie z postanowieniami licencji. Wszelkie gwarancje udzielane przez DS SolidWorks dotyczące oprogramowania i dokumentacji zostały zawarte w umowie licencyjnej i żadne wyrażone czy dorozumiane stwierdzenia w tym dokumencie lub jego treści nie będą uznawane ani interpretowane jako modyfikacje lub zmiany warunków ani gwarancji w umowie licencyjnej. Informacje patentowe Oprogramowanie 3D CAD SolidWorks jest chronione patentami USA nr 5,815,154; 6,219,049; 6,219,055; 6,611,725; 6,844,877; 6,898,560; 6,906,712; 7,079,990; 7,477,262; 7,558,705; 7,571,079; 7,590,497; 7,643,027; 7,672,822; 7,688,318; 7,694,238; oraz patentami zagranicznymi (np. EP 1,116,190 i JP 3,517,643). Oprogramowanie edrawings jest chronione patentem USA nr 7,184,044; patentem USA nr 7,502,027; oraz patentem kanadyjskim nr 2,318,706. Patenty zgłoszone w USA i za granicą. Znaki towarowe oraz nazwy produktów dla produktów i usług SolidWorks SolidWorks, 3D PartStream.NET, 3D ContentCentral, edrawings, a także logo edrawings są zastrzeżonymi znakami towarowymi firmy SolidWorks, natomiast FeatureManager jest zastrzeżonym znakiem towarowym, którego współwłaścicielem jest firma DS SolidWorks. CircuitWorks, FloXpress, TolAnalyst oraz XchangeWorks są znakami towarowymi firmy DS SolidWorks. FeatureWorks jest zastrzeżonym znakiem towarowym Geometric Ltd. SolidWorks 2012, SolidWorks Enterprise PDM, SolidWorks Workgroup PDM, SolidWorks Simulation, SolidWorks Flow Simulation, edrawings Professional i SolidWorks Sustainability są nazwami produktu DS SolidWorks. Pozostałe marki i nazwy produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich odpowiednich właścicieli. KOMERCYJNE OPROGRAMOWANIE KOMPUTEROWE - ZASTRZEŻONE Oprogramowanie jest przedmiotem komercyjnym" w rozumieniu tego pojęcia zdefiniowanym w 48 C.F.R (październik 1995), składającym się z komercyjnego oprogramowania komputerowego" i dokumentacji komercyjnego oprogramowania komputerowego", tak jak te pojęcia są używane w 48 C.F.R (wrzesień 1995) i jest dostarczone dla Rządu Stanów ix

10 Zjednoczonych (a) do nabycia przez lub w imieniu agencji cywilnych zgodnie z przepisami 48 C.F.R ; lub do nabycia przez lub w imieniu jednostek Departamentu Obrony zgodnie z przepisami 48 C.F.R (czerwiec 1995) i (czerwiec 1995). W przypadku otrzymania zamówienia z agencji Rządu Stanów Zjednoczonych na dostarczenie Oprogramowania o prawach przekraczających te zawarte w Umowie, użytkownik powiadomi DS SolidWorks o zakresie żądań i firma DS SolidWorks w przeciągu pięciu (5) dni roboczych stwierdzi według swojego wyłącznego uznania, czy przyjąć czy odrzucić takie żądanie. Dostawca/ producent: Dassault Systèmes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts USA. Informacje praw autorskich dla produktów SolidWorks Standard, Premium, Professional i Education Części tego oprogramowania Siemens Product Lifecycle Management Software Inc. Wszelkie prawa zastrzeżone. Praca ta zawiera następujące oprogramowanie, które jest własnością firmy Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed 3D DCM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed PGM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed CDM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed AEM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. Części tego oprogramowania Geometric Ltd. Części tego oprogramowania Microsoft Corporation. Wszelkie prawa zastrzeżone. Części tego oprogramowania zawierają PhysX by NVIDIA, Części tego oprogramowania Luxology, LLC. Wszelkie prawa zastrzeżone, patenty zgłoszone. Części tego oprogramowania DriveWorks Ltd. Copyright Adobe Systems Inc. i jej licencjodawcy. Wszelkie prawa zastrzeżone. Ochrona patentami USA nr 5,929,866; 5,943,063; 6,289,364; 6,563,502; 6,639,593; 6,754,382; Patenty zgłoszone. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller oraz Reader są zastrzeżonymi znakami towarowymi lub znakami towarowym firmy Adobe Systems Inc. w USA i innych krajach. Dodatkowe informacje dotyczące praw autorskich SolidWorks znajdują się w menu Pomoc > Informacje. Informacje praw autorskich dla produktów SolidWorks Simulation Części tego oprogramowania 2008 Solversoft Corporation. PCGLSS Computational Applications and System Integration, Inc. Wszelkie prawa zastrzeżone. Informacje o prawach autorskich dla produktu SolidWorks Enterprise PDM Outside In Viewer Technology, Oracle x

11 2011, Microsoft Corporation. Wszelkie prawa zastrzeżone. Informacje praw autorskich dla produktów edrawings Części tego oprogramowania Tech Soft 3D. Części tego oprogramowania Jean-Loup Gailly and Mark Adler. Części tego oprogramowania Dconnexion. Części tego oprogramowania Open Design Alliance. Wszelkie prawa zastrzeżone. Części tego oprogramowania Spatial Corporation. Oprogramowanie jest oparte na pracy Independent JPEG Group. xi

12 Informacje główne dotyczące oprogramowania SolidWorks 2012 Oprogramowanie SolidWorks 2012 zawiera wiele udoskonaleń i rozszerzeń funkcji. Większość z nich stanowi bezpośrednią odpowiedź na potrzeby zgłaszane przez klientów. Niniejsza wersja koncentruje się na następujących obszarach: Automatyzacja najczęściej używanych funkcji Udoskonalenie wydajności i jakości przyspieszające działanie oprogramowania i zapewniające płynniejszy przebieg prac Nowe narzędzia, które znacząco rozszerzają możliwości projektowe oprogramowania SolidWorks oraz pozwalają na wprowadzenie najważniejszych zmian w procesie rozwoju produktów Zaawansowana obsługa funkcji współpracy i łączności, która pozwala zespołom projektowym z całego świata na pracę przy wspólnych projektach Najważniejsze udoskonalenia Najważniejsze udoskonalenia w oprogramowaniu SolidWorks 2012 to poprawione istniejące produkty oraz nowatorskie nowe funkcje. Są one oznaczone symbolem i opisane w następujących częściach niniejszego przewodnika: Złożenia SolidWorks Costing Rysunki i opisywanie szczegółów Przeglądanie dużego projektu na stronie 37 Kalkulacja kosztów informacje ogólne na stronie 50 Wyrównywanie odnośników do linii magnetycznych na stronie 57 Porządkowanie odnośników na stronie 71 Tabele wykrawania na stronie 75 Ponowne używanie liter z usuniętych widoków na stronie 76 12

13 SolidWorks Enterprise PDM Badania ruchu Części i operacje Arkusz blachy Simulation Podstawy SolidWorks Toolbox Interfejs użytkownika Dostosowane menu Enterprise PDM na stronie 103 Opcja Przejdź do na stronie 106 Wyszukiwanie wewnątrz okien dialogowych powiązanych z plikami na stronie 108 Przełączanie wersji na karcie Gdzie używane na stronie 109 Optymalizacja ruchu na stronie 161 Zamrażanie operacji na stronie 125 Widoki rozstrzelone w częściach wieloobiektowych na stronie 127 Narzędzia formowania na stronie 143 Odgięcia wyciągnięte po ścieżce na stronie 150 Belki w badaniach dynamicznych liniowych na stronie 152 Wyniki belki na stronie 155 Optymalizacja ruchu na stronie 161 Równania na stronie 82 Udoskonalenia wydajności i dostosowywania na stronie 182 Wyszukiwanie poleceń na stronie 18 Wszystkie funkcje są dostępne w programach SolidWorks Standard, SolidWorks Professional i SolidWorks Premium, chyba że zaznaczono inaczej. Aby uzyskać więcej informacji Wykorzystać poniższe zasoby, aby dowiedzieć się o SolidWorks: Nowe funkcje w formacie PDF i HTML Niniejszy przewodnik jest dostępny w formacie PDF i HTML. Kliknąć: Pomoc > Nowe funkcje > PDF Pomoc > Nowe funkcje > HTML Interaktywne Nowe funkcje Nowe funkcje - przykłady W SolidWorks kliknąć symbol, aby wyświetlić rozdział niniejszego podręcznika opisujący dane udoskonalenie. Symbol ten pojawia się obok nowych elementów menu oraz tytułów nowych i zmienionych menedżerów właściwości PropertyManager. Aby włączyć Interaktywne nowe funkcje, należy kliknąć Pomoc > Nowe funkcje > Interaktywne. Przykłady nowych funkcji są aktualizowane przy każdej głównej wersji, dostarczając przykładowych sposobów użycia najważniejszych udoskonaleń w danej wersji. Aby otworzyć przykłady nowych funkcji, należy kliknąć Pomoc > Nowe funkcje > Nowe funkcje - Przykłady. 13

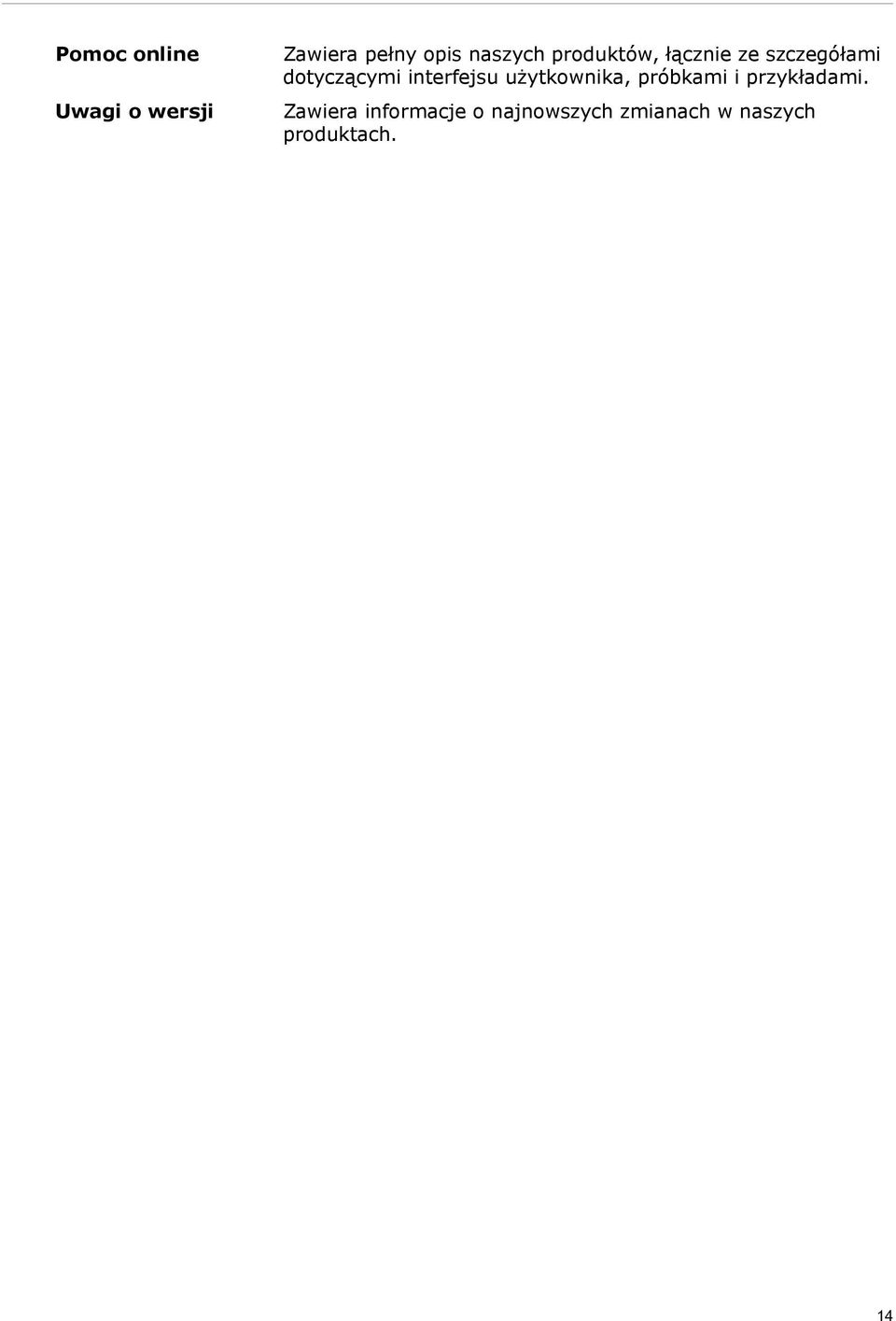

14 Pomoc online Uwagi o wersji Zawiera pełny opis naszych produktów, łącznie ze szczegółami dotyczącymi interfejsu użytkownika, próbkami i przykładami. Zawiera informacje o najnowszych zmianach w naszych produktach. 14

15 1 Interfejs użytkownika Udoskonalenia interfejsu użytkownika obejmują całkowicie przeprojektowane okno dialogowe Równania, zapewniającą ogromne możliwości funkcję Wyszukiwanie poleceń, sposoby na szybkie rozciągnięcie okna na dwa monitory oraz dopasowanie okien dokumentów do obszarów wyświetlania, a także kilka innych zmian upraszczających lub przyspieszających tok prac. Więcej informacji o funkcji Równania zawiera część Równania na stronie 82. Rozdział ten zawiera następujące tematy: Gesty myszy i skróty dla makr i poleceń Funkcje Ostatnie dokumenty oraz Otwarte dokumenty Wyszukiwanie poleceń Wybierz wszystkie Rozciąganie i dopasowywanie do monitorów Układ jednostek miar na pasku stanu Gesty myszy i skróty dla makr i poleceń Można przypisać makra oraz polecenia OK, Anuluj i Escape do gestów myszy. Polecenia Anuluj oraz Escape można też przypisać do klawiszy skrótów. Ta wersja oprogramowania nie wymaga folderu\macros w katalogu instalacyjnym oprogramowania SolidWorks do wyświetlania i zarządzania makrami, które mają własne skróty klawiaturowe. Makra dostosowane (które mają przypisane skróty klawiaturowe lub gesty myszy, a także makra dodane do pasków narzędzi) są teraz zarządzane wewnętrznie. Jeśli folder \Macros był używany w oprogramowaniu SolidWorks w wersji 2011 lub wcześniejszej na potrzeby makr z przypisanymi klawiszami skrótów, konieczne jest skopiowanie tego folderu do katalogu instalacyjnego produktu SolidWorks Teraz możliwe jest przechowywanie makr dostosowanych w oprogramowaniu SolidWorks 2012 w dowolnym miejscu systemu. Aby przypisać makro do gestu myszy: 1. Przy otwartym dokumencie kliknąć Narzędzia > Dostosuj i wybrać kartę Gesty myszy. 2. W części Kategoria wybrać Makra. Lista zawiera makra przypisane wcześniej do klawiszy skrótów lub przycisków paska narzędzi. Zawiera również wiersz Nowy przycisk makro. Aby przypisać gest myszy do makra, które nie zostało skojarzone z klawiszem skrótu lub przyciskiem na pasku narzędzi, należy kliknąć w wierszu Nowy przycisk makro, a następnie przejść do okna dialogowego Dostosuj przycisk makro i tam skonfigurować makro. Patrz Pomoc SolidWorks: Dostosowywanie interfejsu użytkownika dla makr. 15

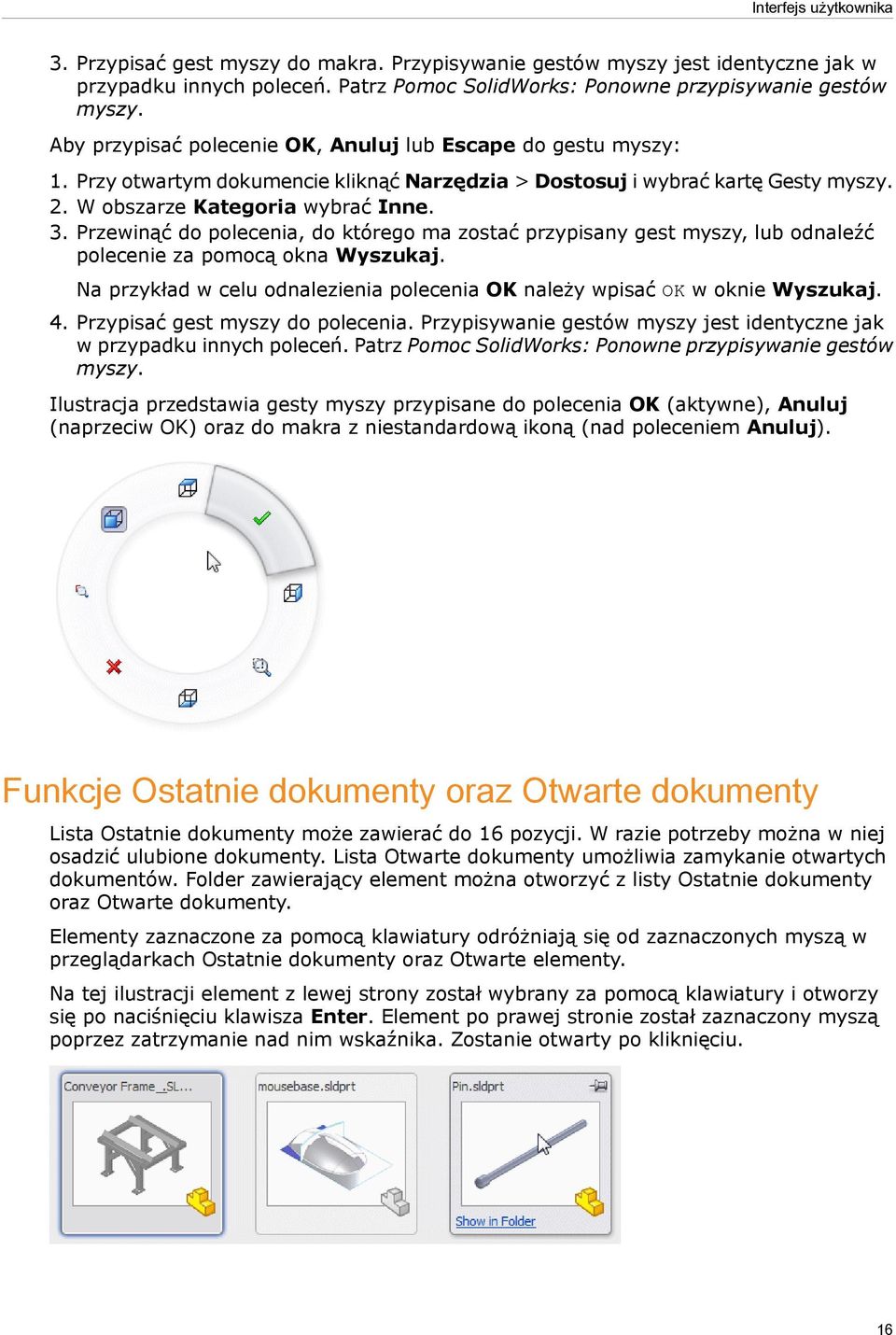

16 Interfejs użytkownika 3. Przypisać gest myszy do makra. Przypisywanie gestów myszy jest identyczne jak w przypadku innych poleceń. Patrz Pomoc SolidWorks: Ponowne przypisywanie gestów myszy. Aby przypisać polecenie OK, Anuluj lub Escape do gestu myszy: 1. Przy otwartym dokumencie kliknąć Narzędzia > Dostosuj i wybrać kartę Gesty myszy. 2. W obszarze Kategoria wybrać Inne. 3. Przewinąć do polecenia, do którego ma zostać przypisany gest myszy, lub odnaleźć polecenie za pomocą okna Wyszukaj. Na przykład w celu odnalezienia polecenia OK należy wpisać OK w oknie Wyszukaj. 4. Przypisać gest myszy do polecenia. Przypisywanie gestów myszy jest identyczne jak w przypadku innych poleceń. Patrz Pomoc SolidWorks: Ponowne przypisywanie gestów myszy. Ilustracja przedstawia gesty myszy przypisane do polecenia OK (aktywne), Anuluj (naprzeciw OK) oraz do makra z niestandardową ikoną (nad poleceniem Anuluj). Funkcje Ostatnie dokumenty oraz Otwarte dokumenty Lista Ostatnie dokumenty może zawierać do 16 pozycji. W razie potrzeby można w niej osadzić ulubione dokumenty. Lista Otwarte dokumenty umożliwia zamykanie otwartych dokumentów. Folder zawierający element można otworzyć z listy Ostatnie dokumenty oraz Otwarte dokumenty. Elementy zaznaczone za pomocą klawiatury odróżniają się od zaznaczonych myszą w przeglądarkach Ostatnie dokumenty oraz Otwarte elementy. Na tej ilustracji element z lewej strony został wybrany za pomocą klawiatury i otworzy się po naciśnięciu klawisza Enter. Element po prawej stronie został zaznaczony myszą poprzez zatrzymanie nad nim wskaźnika. Zostanie otwarty po kliknięciu. 16

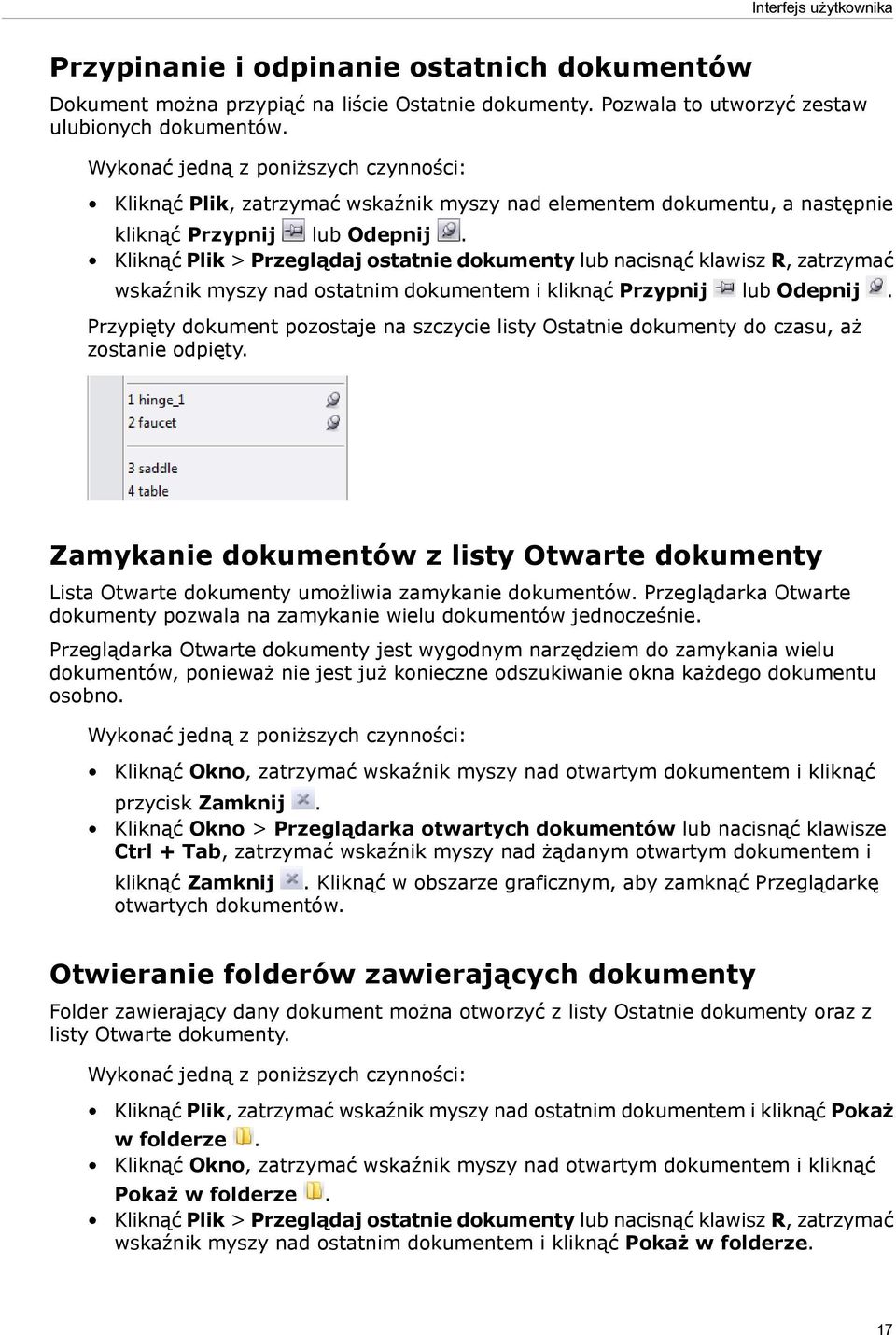

17 Interfejs użytkownika Przypinanie i odpinanie ostatnich dokumentów Dokument można przypiąć na liście Ostatnie dokumenty. Pozwala to utworzyć zestaw ulubionych dokumentów. Wykonać jedną z poniższych czynności: Kliknąć Plik, zatrzymać wskaźnik myszy nad elementem dokumentu, a następnie kliknąć Przypnij lub Odepnij. Kliknąć Plik > Przeglądaj ostatnie dokumenty lub nacisnąć klawisz R, zatrzymać wskaźnik myszy nad ostatnim dokumentem i kliknąć Przypnij lub Odepnij. Przypięty dokument pozostaje na szczycie listy Ostatnie dokumenty do czasu, aż zostanie odpięty. Zamykanie dokumentów z listy Otwarte dokumenty Lista Otwarte dokumenty umożliwia zamykanie dokumentów. Przeglądarka Otwarte dokumenty pozwala na zamykanie wielu dokumentów jednocześnie. Przeglądarka Otwarte dokumenty jest wygodnym narzędziem do zamykania wielu dokumentów, ponieważ nie jest już konieczne odszukiwanie okna każdego dokumentu osobno. Wykonać jedną z poniższych czynności: Kliknąć Okno, zatrzymać wskaźnik myszy nad otwartym dokumentem i kliknąć przycisk Zamknij. Kliknąć Okno > Przeglądarka otwartych dokumentów lub nacisnąć klawisze Ctrl + Tab, zatrzymać wskaźnik myszy nad żądanym otwartym dokumentem i kliknąć Zamknij. Kliknąć w obszarze graficznym, aby zamknąć Przeglądarkę otwartych dokumentów. Otwieranie folderów zawierających dokumenty Folder zawierający dany dokument można otworzyć z listy Ostatnie dokumenty oraz z listy Otwarte dokumenty. Wykonać jedną z poniższych czynności: Kliknąć Plik, zatrzymać wskaźnik myszy nad ostatnim dokumentem i kliknąć Pokaż w folderze. Kliknąć Okno, zatrzymać wskaźnik myszy nad otwartym dokumentem i kliknąć Pokaż w folderze. Kliknąć Plik > Przeglądaj ostatnie dokumenty lub nacisnąć klawisz R, zatrzymać wskaźnik myszy nad ostatnim dokumentem i kliknąć Pokaż w folderze. 17

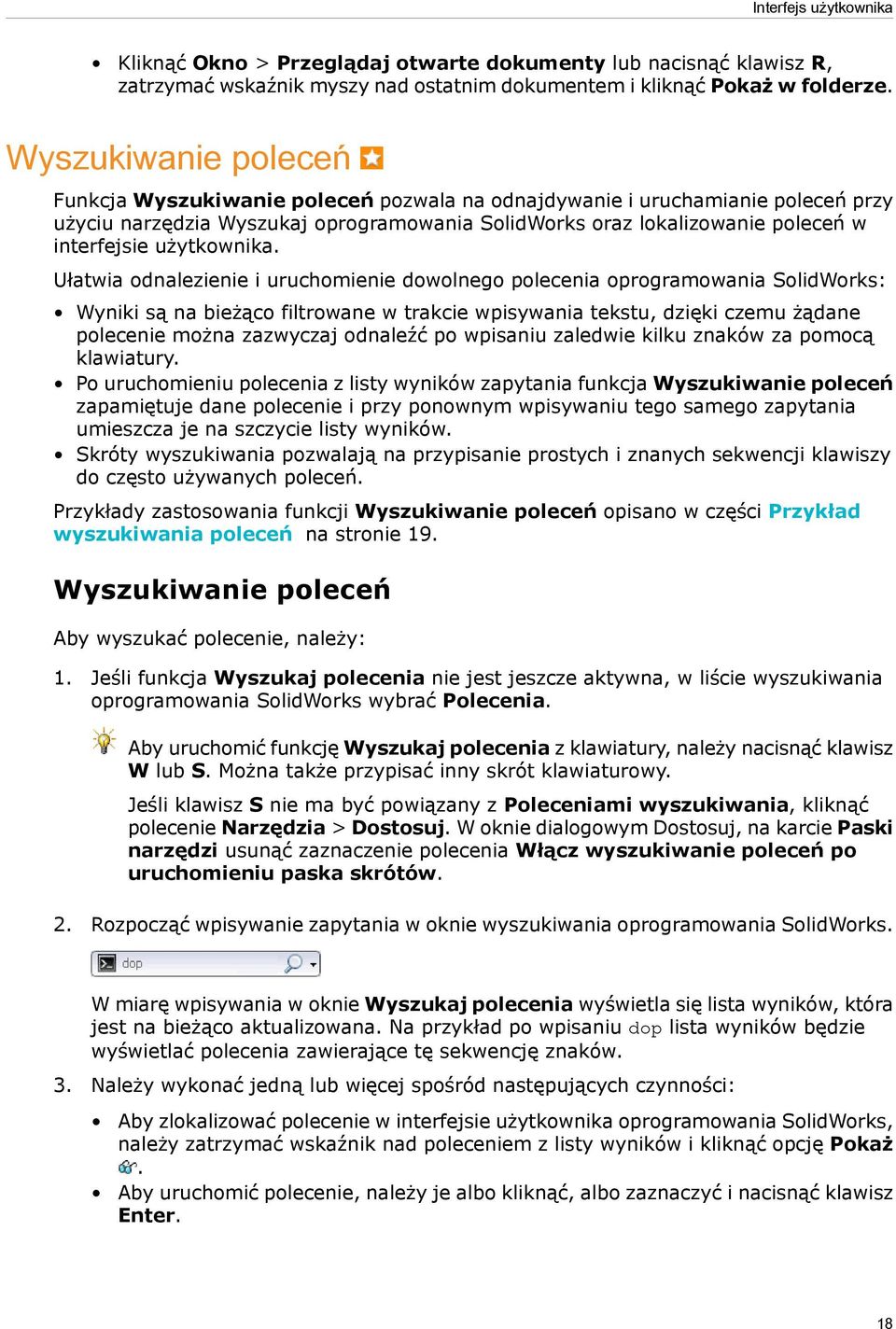

18 Interfejs użytkownika Kliknąć Okno > Przeglądaj otwarte dokumenty lub nacisnąć klawisz R, zatrzymać wskaźnik myszy nad ostatnim dokumentem i kliknąć Pokaż w folderze. Wyszukiwanie poleceń Funkcja Wyszukiwanie poleceń pozwala na odnajdywanie i uruchamianie poleceń przy użyciu narzędzia Wyszukaj oprogramowania SolidWorks oraz lokalizowanie poleceń w interfejsie użytkownika. Ułatwia odnalezienie i uruchomienie dowolnego polecenia oprogramowania SolidWorks: Wyniki są na bieżąco filtrowane w trakcie wpisywania tekstu, dzięki czemu żądane polecenie można zazwyczaj odnaleźć po wpisaniu zaledwie kilku znaków za pomocą klawiatury. Po uruchomieniu polecenia z listy wyników zapytania funkcja Wyszukiwanie poleceń zapamiętuje dane polecenie i przy ponownym wpisywaniu tego samego zapytania umieszcza je na szczycie listy wyników. Skróty wyszukiwania pozwalają na przypisanie prostych i znanych sekwencji klawiszy do często używanych poleceń. Przykłady zastosowania funkcji Wyszukiwanie poleceń opisano w części Przykład wyszukiwania poleceń na stronie 19. Wyszukiwanie poleceń Aby wyszukać polecenie, należy: 1. Jeśli funkcja Wyszukaj polecenia nie jest jeszcze aktywna, w liście wyszukiwania oprogramowania SolidWorks wybrać Polecenia. Aby uruchomić funkcję Wyszukaj polecenia z klawiatury, należy nacisnąć klawisz W lub S. Można także przypisać inny skrót klawiaturowy. Jeśli klawisz S nie ma być powiązany z Poleceniami wyszukiwania, kliknąć polecenie Narzędzia > Dostosuj. W oknie dialogowym Dostosuj, na karcie Paski narzędzi usunąć zaznaczenie polecenia Włącz wyszukiwanie poleceń po uruchomieniu paska skrótów. 2. Rozpocząć wpisywanie zapytania w oknie wyszukiwania oprogramowania SolidWorks. W miarę wpisywania w oknie Wyszukaj polecenia wyświetla się lista wyników, która jest na bieżąco aktualizowana. Na przykład po wpisaniu dop lista wyników będzie wyświetlać polecenia zawierające tę sekwencję znaków. 3. Należy wykonać jedną lub więcej spośród następujących czynności: Aby zlokalizować polecenie w interfejsie użytkownika oprogramowania SolidWorks, należy zatrzymać wskaźnik nad poleceniem z listy wyników i kliknąć opcję Pokaż. Aby uruchomić polecenie, należy je albo kliknąć, albo zaznaczyć i nacisnąć klawisz Enter. 18

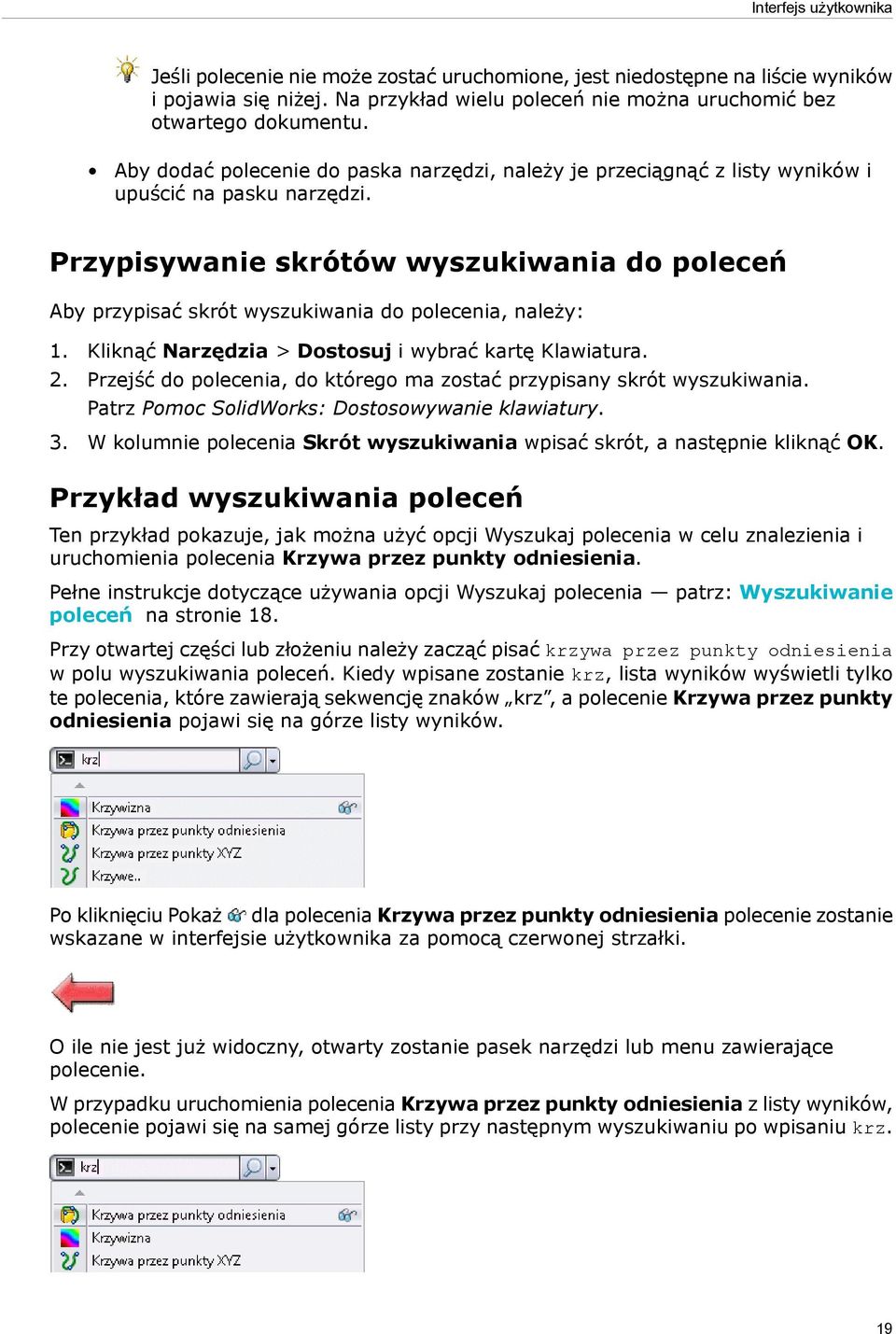

19 Interfejs użytkownika Jeśli polecenie nie może zostać uruchomione, jest niedostępne na liście wyników i pojawia się niżej. Na przykład wielu poleceń nie można uruchomić bez otwartego dokumentu. Aby dodać polecenie do paska narzędzi, należy je przeciągnąć z listy wyników i upuścić na pasku narzędzi. Przypisywanie skrótów wyszukiwania do poleceń Aby przypisać skrót wyszukiwania do polecenia, należy: 1. Kliknąć Narzędzia > Dostosuj i wybrać kartę Klawiatura. 2. Przejść do polecenia, do którego ma zostać przypisany skrót wyszukiwania. Patrz Pomoc SolidWorks: Dostosowywanie klawiatury. 3. W kolumnie polecenia Skrót wyszukiwania wpisać skrót, a następnie kliknąć OK. Przykład wyszukiwania poleceń Ten przykład pokazuje, jak można użyć opcji Wyszukaj polecenia w celu znalezienia i uruchomienia polecenia Krzywa przez punkty odniesienia. Pełne instrukcje dotyczące używania opcji Wyszukaj polecenia patrz: Wyszukiwanie poleceń na stronie 18. Przy otwartej części lub złożeniu należy zacząć pisać krzywa przez punkty odniesienia w polu wyszukiwania poleceń. Kiedy wpisane zostanie krz, lista wyników wyświetli tylko te polecenia, które zawierają sekwencję znaków krz, a polecenie Krzywa przez punkty odniesienia pojawi się na górze listy wyników. Po kliknięciu Pokaż dla polecenia Krzywa przez punkty odniesienia polecenie zostanie wskazane w interfejsie użytkownika za pomocą czerwonej strzałki. O ile nie jest już widoczny, otwarty zostanie pasek narzędzi lub menu zawierające polecenie. W przypadku uruchomienia polecenia Krzywa przez punkty odniesienia z listy wyników, polecenie pojawi się na samej górze listy przy następnym wyszukiwaniu po wpisaniu krz. 19

20 Interfejs użytkownika Jeżeli dla Krzywa przez punkty odniesienia, przypisany zostanie skrót wyszukiwania kpo, polecenie to będzie jedynym znalezionym przy wyszukiwaniu wpisu kpo. Opcję Wyszukaj polecenia można uruchomić za pomocą klawisza W lub S, a pierwszy element w liście wyników jest automatycznie wyróżniany, dlatego można uruchomić polecenie Krzywa przez punkty odniesienia za pomocą klawiatury. Należy nacisnąć klawisz W lub S, a następnie wpisać kpo i nacisnąć klawisz Enter. Wybierz wszystkie Funkcja Wybierz wszystkie pozwala zaznaczyć wszystkie elementy z obszaru graficznego w taki sposób, jakby cały obszar został objęty polem wyboru. Przy zaznaczaniu części funkcja Wybierz wszystkie uwzględnia wszelkie aktywne filtry wyboru. W przypadku złożeń funkcja Wybierz wszystkie, podobnie jak pole wyboru, zaznacza wszystkie komponenty. Aby zaznaczyć wszystko w obszarze graficznym: Kliknąć Edycja > Wybierz wszystkie lub nacisnąć klawisze Ctrl+A. Aby ograniczyć wybór do konkretnych elementów w części, należy wcześniej wybrać jeden lub więcej elementów w obszarze graficznym. Na przykład wybrać krawędź i wierzchołek, aby ograniczyć wybór do wszystkich krawędzi i wierzchołków. W tej tabeli przedstawiono przykłady działania funkcji Wybierz wszystkie użytej odnośnie do części w różnych warunkach. 20

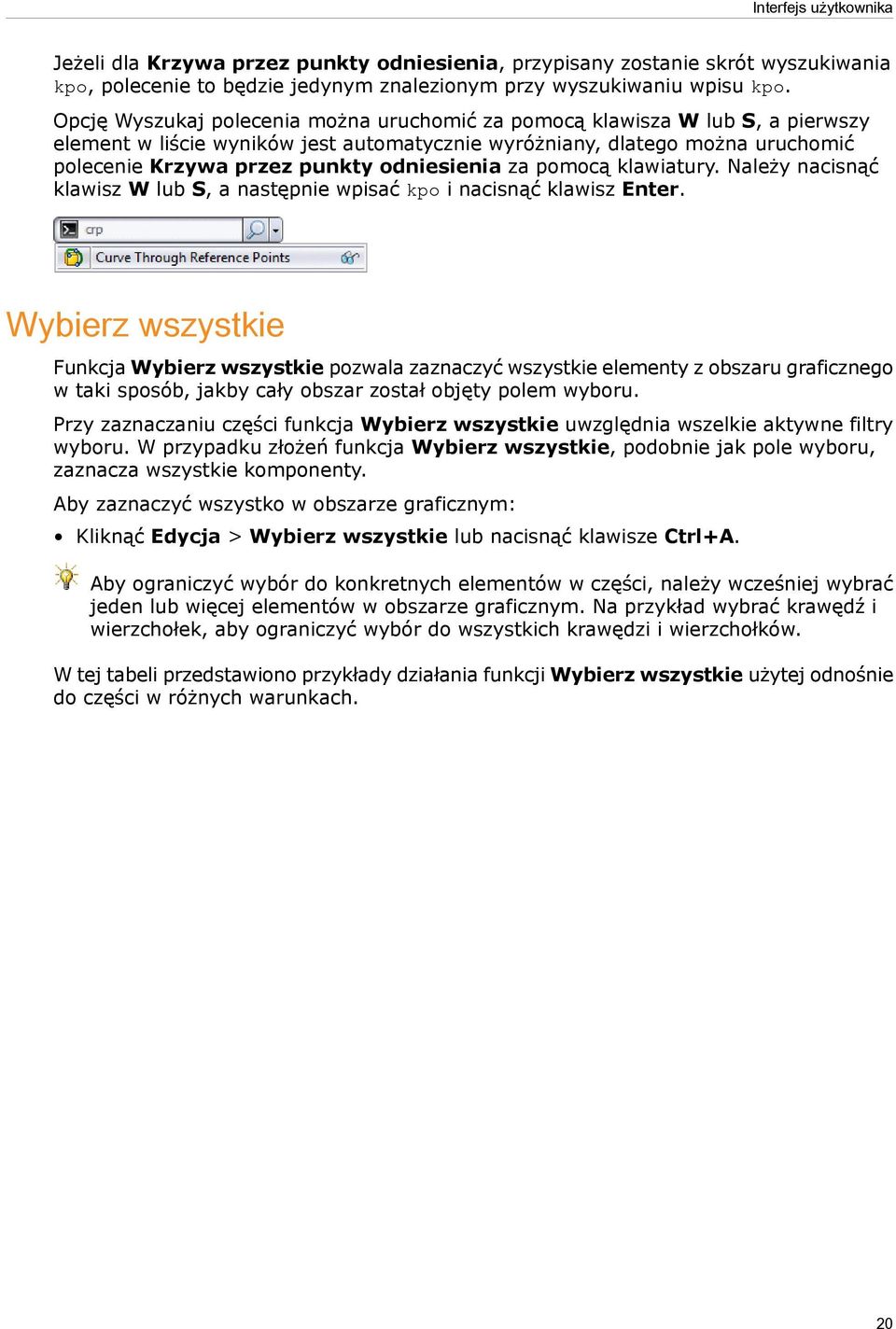

21 Interfejs użytkownika Opis Przed Po zastosowaniu funkcji Wybierz wszystkie Bez aktywnych filtrów, bez wstępnego wyboru Bez aktywnych filtrów, wstępnie wybrany wierzchołek Filtr ścian aktywny, bez wstępnego wyboru Rozciąganie i dopasowywanie do monitorów Można automatycznie umieścić i zwymiarować główne okno SolidWorks, aby obejmowało dwa monitory. Możliwe jest również rozmieszczenie i ustawienie rozmiaru dwóch okien dokumentów w obszarze jednego lub dwóch monitorów. Omówienie funkcji obejmowania ekranów Jeśli dostępnych jest wiele monitorów, funkcja Obejmij ekrany może posłużyć do objęcia dwóch ekranów bez ręcznej zmiany wielkości okna oprogramowania SolidWorks. Jeśli dwa monitory są ustawione obok siebie, funkcja Obejmij ekrany rozciąga obraz na dwóch ekranach, stosując wysokość ekranu o najniższej pionowej rozdzielczości, jak przedstawiono na ilustracji. 21

22 Interfejs użytkownika Jeśli dwa monitory są ustawione jeden nad drugim, funkcja Obejmij ekrany rozciąga obraz na dwóch ekranach, stosując szerokość ekranu o najniższej poziomej rozdzielczości, jak przedstawiono na ilustracji. Jeśli dostępnych jest więcej monitorów niż dwa, funkcja Obejmij ekrany działa tylko na dwóch z nich, a w ustalaniu, który z dodatkowych ekranów objąć, stosowana jest kolejność priorytetów: prawy, lewy, dolny, górny. Jeśli na przykład jest dostępny monitor z prawej strony monitora bieżącego, funkcja Obejmij ekrany obejmie właśnie ten ekran. Jeśli są dostępne monitory u góry i na dole bieżącego, funkcja Obejmij ekrany obejmie monitor poniżej. Kiedy okno oprogramowania SolidWorks obejmuje częściowo lub całkowicie dwa monitory: Dokument przeciągnięty z Eksploratora Windows otwiera się na ekranie, na którym został upuszczony. Otwarte dokumenty pozostają na bieżącym ekranie po zastosowaniu odnośnie nich funkcji Okna > Sąsiadująco lub Okna > Kaskada. Aby objąć dwa monitory i ustawić jednocześnie okna dokumentów obok siebie, można także nacisnąć klawisz Alt i kliknąć jeden z przycisków Sąsiadująco. Obejmowanie ekranów Aby objąć dwa ekrany, należy: Kliknąć Obejmij ekrany lub Okno > Obejmij ekrany. Przycisk Obejmij ekrany znajduje się po prawej stronie paska tytułowego okna oprogramowania SolidWorks. Jeśli jedyną konfiguracją ekranów jest ustawienie jednego nad drugim, ikona zmienia się na. Przywracanie pierwotnego rozmiaru i położenia ekranów Aby przywrócić okno oprogramowania SolidWorks obejmujące dwa ekrany do poprzedniej wielkości i położenia, należy: 22

23 Interfejs użytkownika Kliknąć Przywróć lub Okno > Przywróć. Przycisk Przywróć znajduje się po prawej stronie paska tytułowego okna oprogramowania SolidWorks. Ustawianie okien sąsiadująco na ekranach Okno dokumentu można ustawić tak, aby zajmowało połowę jednego ekranu lub całe dostępne miejsce na jednym z dwóch ekranów. Dodatkowo okno SolidWorks można ustawić tak, aby wypełniało jeden ekran lub aby jednocześnie obejmowało dwa ekrany w przypadku rozmieszczenia okien dokumentów sąsiadująco. Przy użyciu tej funkcji można ustawić dwa okna dokumentów tak, aby wykorzystać cały dostępny obszar ekranu. Można na przykład ustawić okno dokumentu ze złożeniem na jednym ekranie, a okno dokumentu z częścią z tego złożenia na innym. Jest to także wygodny sposób na rozmieszczenie dwóch okien dokumentów, gdy jest otwartych wiele takich okien. Polecenie Okna > Sąsiadująco powoduje rozmieszczenie wszystkich otwartych dokumentów. Aby rozmieścić sąsiadująco okna dokumentów na ekranie: Na pasku tytułu okna dokumentu kliknąć (ewentualnie z wciśniętym klawiszem Alt) polecenie Sąsiadująco do lewej, Sąsiadująco do prawej, Sąsiadująco do góry lub Sąsiadująco do dołu. Jeśli dwa monitory są ustawione obok siebie lub jeśli podłączony jest tylko jeden monitor, dostępne są tylko przyciski Sąsiadująco do lewej oraz Sąsiadująco do prawej. Jeśli dwa monitory są ustawione jeden nad drugim, dostępne są przyciski Sąsiadująco do góry oraz Sąsiadująco do dołu. Po kliknięciu przycisku Sąsiadująco rozmiar okna dokumentu zostanie zmieniony, a okno zostanie ustawione w innym miejscu, jednak położenie i rozmiar okna SolidWorks pozostaną takie same. Po naciśnięciu klawisza Alt i kliknięciu przycisku Sąsiadująco zmianie ulegną rozmiar i położenie zarówno okna dokumentu, jak i okna SolidWorks.` W przypadku podłączenia wielu monitorów okno SolidWorks obejmuje dwa monitory. W przypadku podłączenia jednego monitora okno SolidWorks jest maksymalizowane. W poniższej tabeli przedstawiono sposoby pracy przy różnych ustawieniach ekranów oraz skutki kliknięcia (oddzielnie lub z wciśniętym klawiszem Alt) polecenia Sąsiadująco do lewej i Sąsiadująco do prawej. 23

24 Interfejs użytkownika Konfiguracja monitorów Dostępne są przynajmniej dwa ekrany. Okno SolidWorks zostanie rozszerzone na dwa całe ekrany. Wynik kliknięcia Okna dokumentu zostaną dopasowane do odpowiedniego ekranu. Wynik kliknięcia z wciśniętym klawiszem Alt Okna dokumentu zostaną dopasowane do odpowiedniego ekranu. Dostępne są przynajmniej dwa ekrany. Okno SolidWorks zostanie rozszerzone na cały jeden ekran oraz dużą część drugiego. Okna dokumentu zostaną dopasowane do odpowiedniego ekranu. Okno SolidWorks obejmie dwa ekrany, a okna dokumentów zostaną dopasowane do odpowiedniego ekranu. Dostępne są przynajmniej dwa ekrany. Okno SolidWorks zostanie rozszerzone na cały jeden ekran oraz niewielką część drugiego. Okna dokumentów zostaną rozmieszczone sąsiadująco tak, aby zajmowały 50% dostępnej powierzchni ekranu. (Ustawienie okna po prawej stronie nie zostanie dopasowane do niewielkiego obszaru zajętego przez okno SolidWorks na drugim ekranie). Okno SolidWorks obejmie dwa ekrany, a okna dokumentów zostaną dopasowane do odpowiedniego ekranu. 24

25 Interfejs użytkownika Dostępne są przynajmniej dwa ekrany. Okno SolidWorks zajmie cały jeden ekran lub tylko jego część. Okna dokumentów zostaną dopasowane do odpowiedniej połowy ekranu. Okno SolidWorks obejmie dwa ekrany, a okna dokumentów zostaną dopasowane do odpowiedniego ekranu. Dostępny jeden monitor. Okno SolidWorks zostanie zmaksymalizowane i obejmie cały ekran. Okna dokumentów zostaną dopasowane do odpowiedniej połowy ekranu. Okna dokumentów zostaną dopasowane do odpowiedniej połowy ekranu. Dostępny jeden monitor. Okno SolidWorks nie zostanie zmaksymalizowane na ekranie. Okna dokumentów zostaną dopasowane do odpowiedniej połowy ekranu. Okno SolidWorks zostanie zmaksymalizowane na cały ekran, a okna dokumentów zostaną rozmieszczone sąsiadująco na odpowiedniej połowie ekranu. Układ jednostek miar na pasku stanu Układ jednostek miar wyświetla na pasku stanu układ jednostek aktywnego dokumentu i pozwala na zmianę lub dostosowanie tego układu. Pole Układ jednostek miar znajduje się na pasku stanu obok pola Szybkie porady. 25

26 Interfejs użytkownika Jeśli na przykład układ jednostek aktywnego dokumentu obejmuje milimetry, gramy i sekundy, na pasku wyświetlany jest tekst MMGS. Aby wyświetlić w etykietce pełną nazwę układu jednostek, zatrzymać wskaźnik myszy nad obszarem Układ jednostek miar. Aby wybrać inny układ jednostek lub dostosować obecny, należy kliknąć pole Układ jednostek miar, a następnie wybrać żądany układ lub kliknąć opcję Edytuj jednostki dokumentu w celu otwarcia okna dialogowego Właściwości dokumentu Jednostki. 26

27 2 Podstawy SolidWorks Nowe funkcje obejmują udoskonalenia wyświetlania, poprawione ostrzeżenia o niskich zasobach oraz lepsze procesy automatycznego zapisywania i odzyskiwania dokumentów. Rozdział ten zawiera następujące tematy: Interfejs programowania aplikacji Dokumentacja Odzyskiwanie dokumentu Puste właściwości dostosowane Wyświetlanie Monitor zasobów SolidWorks Interfejs programowania aplikacji Udoskonalenia w interfejsie programowania aplikacji (API, Application Programming Interface) w oprogramowaniu SolidWorks 2012 dają możliwości: Ustalenia, czy aktywne są jakiekolwiek przyciski z grupy CommandGroup Pobrania i ustalania ścian do wykluczenia z operacji Rozłożony model Dodawania obiektów do list wyboru bez wcześniejszego wybierania ich przez interfejs użytkownika Porządkowania list materiałów, otworów, elementów konstrukcji spawanej oraz tabel ogólnych Wyznaczania równych odstępów pomiędzy wystąpieniami szyku w operacjach szyku kołowego Wstawiania operacji obrazów DXF i DWG do części lub rysunku Wybierania łańcucha elementów dołączonych do segmentów szkicu Zamykania rysunków bez zwalniania ich odniesień z pamięci oraz ponownego ich otwierania Izolowania zmienionych wymiarów Wyznaczania nazw konfiguracji przy ustalaniu plików do otwierania w odpowiedzi na zdarzenia SolidWorks Określania opcji przebudowy przy aktywacji dokumentów Pobierania informacji systemowych Wygaszania wielu powiadomień przy przeciąganiu lub przewijaniu paska pól liczbowych na stronach menedżera właściwości PropertyManager Kotwiczenia notatek Automatycznego wstawiania znaczników środka Wyznaczania przekształceń matematycznych używanych w wykrywaniu przenikania 27

28 Podstawy SolidWorks Pobierania i ustalania trybów wyświetlania, właściwości wizualnych, stanów przezroczystości oraz widoczności wybranych komponentów w wybranych stanach wyświetlania przy wyznaczonym zakresie Określania opcji odnośników przy tworzeniu adnotacji odnośnika, odnośnika automatycznego oraz odnośnika wielokrotnego Pobierania liczby linii pomocniczych i ich wirtualnych punktów przecięcia oraz danych geometrycznych Wstawiania linii magnetycznych do arkuszy rysunków Wstawiania adnotacji z tabelami zgięć w widokach rysunku Modyfikacji, wstawiania i usuwania operacji, komponentów i elementów odniesienia inteligentnych komponentów Określania, czy kolorować zamknięcia w widokach przekroju Ustalania nieruchomych ścian w operacjach Rozłożone zgięcia Najnowsze aktualizacje opisuje dokument SolidWorks 2012 API Help Release Notes. Dokumentacja Nowe samouczki SolidWorks 2012 zawiera nowy samouczek PhotoView 360 i Wyglądy oraz ulepszony samouczek Animacje. Aby uzyskać dostęp do tych samouczków, należy: 1. Kliknąć Pomoc > Samouczki SolidWorks. 2. Należy kliknąć jedną z poniższych możliwości: Wszystkie samouczki SolidWorks (zestaw 1) (samouczek Animacje) Wszystkie samouczki SolidWorks (zestaw 2) (samouczek PhotoView 360 i Wyglądy) 3. Wybrać samouczek z listy. Wyznaczanie trasy Zmiany odnośnie dokumentacji tras zawierają nową sekcję Wprowadzenia. Opisuje ona najlepsze sposoby konfiguracji i zarządzania projektami tras. Odzyskiwanie dokumentu Autoodzyskiwanie jest prostsze i bardziej niezawodne. Informacje o odzyskiwaniu dokumentów na karcie Odzyskiwanie SolidWorks z okienka zadań są łatwiejsze do zrozumienia i wykorzystania. Częstotliwość zapisywania informacji autoodzyskiwania można określić, definiując odstęp czasowy w minutach. W wersjach SolidWorks 2011 i wcześniejszych możliwe jest ustalenie częstotliwości zapisywania informacji autoodzyskiwania na podstawie liczby zmian wprowadzanych w dokumencie. Ta opcja nie jest dostępna w oprogramowaniu SolidWorks

29 Podstawy SolidWorks Można również wskazać lokalizację w systemie, gdzie zapisywane są informacje autoodzyskiwania. Folder autoodzyskiwania musi być folderem lokalnym systemu (nie może być lokalizacją sieciową). Patrz Pomoc SolidWorks: Opcje kopii zapasowych/odzyskiwania. Kiedy oprogramowanie SolidWorks jest uruchamiane po nieoczekiwanym zamknięciu, wszystkie dostępne dokumenty autoodzyskiwania są wyświetlane w polu Odzyskiwanie dokumentu na karcie Odzyskiwanie SolidWorks z poziomu okienka zadań. Aby otworzyć dokument z automatycznego odzyskiwania, należy go dwukrotnie kliknąć na liście Odzyskiwanie dokumentu lub kliknąć dokument prawym przyciskiem myszy, a potem kliknąć Otwórz. Będzie wtedy możliwe zapisanie dokumentu za pomocą polecenia Zapisz, co spowoduje zastąpienie pliku oryginalnego, albo za pomocą polecenia Zapisz jako, służącego do tworzenia nowego pliku. Aby usunąć odzyskany automatycznie dokument, należy go kliknąć prawym przyciskiem myszy i kliknąć Usuń. Puste właściwości dostosowane W oknie dialogowym Podsumowanie można tworzyć puste właściwości dostosowane i specyficzne dla konfiguracji. Funkcja ta jest przydatna na przykład przy tworzeniu szablonu, który zawiera właściwości dostosowane, do których użytkownik nie chce przypisywać zdefiniowanych wartości początkowych. Aby dodać pustą właściwość dostosowaną lub specyficzną dla konfiguracji: 1. Kliknąć Plik > Właściwości. 2. Na karcie Dostosowane lub Specyficzne dla konfiguracji: a. Kliknąć <Wpisz nową właściwość> w kolumnie Nazwa właściwości przy pustym rzędzie właściwości, a następnie wpisać nazwę dla właściwości dostosowanej. b. W kolumnie Typ wybrać typ nowej właściwości. 3. W razie potrzeby powtórzyć krok 2, aby dodać więcej właściwości dostosowanych. 4. Kliknąć OK. Wyświetlanie Udoskonalenia możliwości wyświetlania obejmują poprawę wyglądu obszaru graficznego, zmiany w wyświetlaniu i kolorowaniu przekrojów, poprawione obrazy w analizie krzywizn oraz zwiększone możliwości okluzji otoczenia. Udoskonalenia wyglądu obszaru graficznego Obszar graficzny, a szczególnie tryb szkicowania, mają poprawiony wygląd. Linie, strzałki, tekst i liczby są wyświetlane z opcją anty-aliasing. Poprawiono wygląd elementów takich, jak linie wiodące wymiarów, odnośniki, początki układów współrzędnych, punkty i elementy kontroli splajnu. 29

30 Podstawy SolidWorks SolidWorks 2011 SolidWorks 2012 Ponadto lista scen dostępna za pośrednictwem polecenia Zastosuj scenę (pasek narzędzi Wyświetlacz przezroczysty) jest zorganizowana według kategorii, które odpowiadają strukturze folderu Sceny. Wyświetlanie i kolory w przekrojach Widoki przekroju są dostępne dla części lub złożenia, kiedy nie jest otwarty menedżer właściwości PropertyManager Widok przekroju, i zostają zachowane po zapisaniu i ponownym otwarciu dokumentu. Część lub złożenie można wyświetlić z zamkniętymi końcami przekrojów lub bez nich. W przypadku wyświetlania zamkniętych końców przekrojów można włączać i wyłączać ich kolor. Aby określić, jak mają być wyświetlane widoki przekrojów: 1. Kliknąć Widok przekroju (pasek narzędzi Widok) lub Widok > Wyświetlanie > Widok przekroju. 2. W menedżerze właściwości PropertyManager wybrać opcje definiujące widoki przekrojów. Patrz Pomoc SolidWorks: Menedżer właściwości PropertyManager Widok przekroju (Modele). 3. Zaznaczyć lub usunąć zaznaczenie pola wyboru Pokaż zamknięty koniec przekroju. 4. Jeśli opcja Pokaż zamknięty koniec przekroju pozostała włączona, zaznaczyć lub usunąć zaznaczenie pola wyboru Zachowaj kolor zamkniętego końca. 5. Kliknąć. Widok przekroju pozostanie widoczny dla części lub złożenia. Poniższe ilustracje przedstawiają możliwy wygląd widoków przekroju dla złożenia. 30

31 Podstawy SolidWorks Ukryte widoki przekroju. Opcja Pokaż zamknięty koniec przekroju zaznaczona, opcja Zachowaj kolor zamkniętego końca wyczyszczona (wcześniej był to jedyny dostępny wygląd po zamknięciu menedżera właściwości PropertyManager Widok przekroju). Opcje Pokaż zamknięty koniec przekroju oraz Zachowaj kolor zamkniętego końca wyczyszczone. Opcje Pokaż zamknięty koniec przekroju oraz Zachowaj kolor zamkniętego końca zaznaczone. Analiza krzywizny i zebra Poprawione obrazy zebra pozwalają na łatwiejsze wykonywanie analizy krzywizny. Paski nie zbiegają się już przy biegunach i są mniej rozpraszające wizualnie. 31

32 Podstawy SolidWorks SolidWorks 2011 SolidWorks 2012 Menedżer właściwości PropertyManager Zebra ma trzy nowe opcje: Można określić poziomą lub pionową orientację pasków zebry, wybierając opcję Paski poziome lub Paski pionowe. Zamiast zebry można wykorzystać obraz z innego środowiska, wybierając opcję Z pliku na liście Środowisko, a następnie przechodząc do pliku. Okluzja otoczenia Okluzja otoczenia dostępna jest we wszystkich scenach, kiedy używane są grafiki RealView. Obiekty pojawią się tak jak w zachmurzonym dniu. Okluzja otoczenia jest metodą oświetlenia globalnego, która pozwala zwiększyć realizm modeli przez sterowanie tłumieniem światła otoczenia wynikającym z obszarów okluzji. Skutki okluzji otoczenia zależą także od innych czynników, takich jak natura modelu, wygląd nakładany na model, scena czy oświetlenie. Uzyskanie pożądanego efektu może wymagać zmiany niektórych zmiennych. Okluzja otoczenia wygląda najlepiej na jednolitym kolorze i powierzchniach matowych. Powierzchnie refleksyjne mogą zmniejszać intensywność cieni w obszarach poddanych okluzji. Jednak metody używane do wygenerowania okluzji otoczenia mogą czasem powodować powstawanie artefaktów, które są wyraźniej widoczne na powierzchniach o jednolitym kolorze. Zbyt dużo źródeł światła lub zbyt intensywne oświetlenie może zmniejszyć efekt okluzji otoczenia, ukrywając utworzone przez nią cienie. Dostępne są dwa poziomy jakości okluzji otoczenia: roboczy i domyślny. W jakości roboczej modele są wyświetlane szybciej, lecz z mniejszą wiernością. 32

33 Podstawy SolidWorks Aby użyć okluzji otoczenia, należy: 1. Kliknąć Ustawienia widoku (pasek narzędzi Wyświetlacz przezroczysty) lub Widok > Wyświetlanie, a następnie kliknąć Grafiki RealView. 2. Kliknąć Ustawienia widoku (pasek narzędzi Wyświetlacz przezroczysty) lub Widok > Wyświetlanie, a następnie kliknąć Okluzja otoczenia. Funkcja grafik RealView jest dostępna wyłącznie w przypadku używania karty graficznej obsługującej wyświetlanie RealView. Aby zmienić jakość obrazu okluzji otoczenia, kliknąć Narzędzia > Opcje. Na karcie Opcje systemu kliknąć Wyświetlaj/Wybór i zaznaczyć opcję Wyświetlaj jakość roboczą cieni okluzji otoczenia. Przykłady okluzji otoczenia Model z powierzchniami o jednolitym kolorze Model z wyglądami Okluzja otoczenia wyłączona Okluzja otoczenia włączona, użycie domyślnej jakości 33

34 Podstawy SolidWorks Okluzja otoczenia włączona, użycie jakości roboczej Monitor zasobów SolidWorks Monitor zasobów SolidWorks służy do monitorowania zasobów, z których korzysta oprogramowanie SolidWorks lub system. Gdy ilość zasobów jest mała, Monitor zasobów SolidWorks wyświetla komunikaty w obszarze powiadomień na pasku zadań systemu Windows, które umożliwiają uniknięcie awarii systemu lub utraty danych. Monitor zasobów SolidWorks monitoruje następujące zasoby: Zasoby Pamięć systemowa Uchwyty GDI Pamięć procesu (tylko w 32-bitowej wersji SolidWorks) Opis Łączna wielkość fizycznej pamięci RAM i pliku stronicowania. W systemie Windows ta łączna wielkość jest nazywana pamięcią zadeklarowaną. Pula zasobów używanych do wyświetlania na ekranie elementów interfejsu użytkownika. Maksymalna ilość pamięci dostępna dla oprogramowania SolidWorks (2 GB). Nie ma odpowiednika w 64-bitowej wersji SolidWorks, ponieważ w tej wersji wielkość pamięci dostępnej dla procesu jest ograniczona jedynie całkowitą ilością pamięci systemowej. Kolor ikony Monitora zasobów SolidWorks w obszarze powiadomień sygnalizuje dostępność zasobów: 34

35 Podstawy SolidWorks Kolor Zielony Opis Dostępna wystarczająca ilość zasobów każdego typu. Żółty Czerwony Mała dostępność co najmniej jednego zasobu. Należy podjąć działania w celu zwolnienia zasobów. Niemal całkowite wyczerpanie co najmniej jednego z zasobów. Kontynuowanie pracy może spowodować awarię systemu lub utratę danych, dlatego trzeba podjąć działania w celu zwolnienia zasobów. Oprócz komunikatów wyświetlanych przez Monitor w obszarze powiadomień, są one również wyświetlane w programie SolidWorks w przypadku próby wykonywania poleceń. Monitor zasobów SolidWorks wyświetla komunikaty dotyczące konkretnego zasobu, którego ilość jest zbyt mała. Należy postępować zgodnie ze wskazówkami podanymi w komunikacie, aby naprawić problem związany z zasobami. Na przykład w przypadku małej ilości dostępnej pamięci systemowej należy zamknąć okna programów innych niż SolidWorks lub zamknąć dokumenty w programie SolidWorks. W przypadku małej liczby uchwytów GDI należy zamknąć dokumenty w programie SolidWorks. Aby ponownie wyświetlić ostatni komunikat, należy kliknąć ikonę Monitora zasobów SolidWorks, lub w obszarze powiadomień. Monitor zasobów SolidWorks nie ma interfejsu użytkownika innego niż ikona i wyświetlane komunikaty. Po dwukrotnym kliknięciu ikony lub jej kliknięciu przed wyświetleniem komunikatu nie jest wyświetlane żadne okno. 35

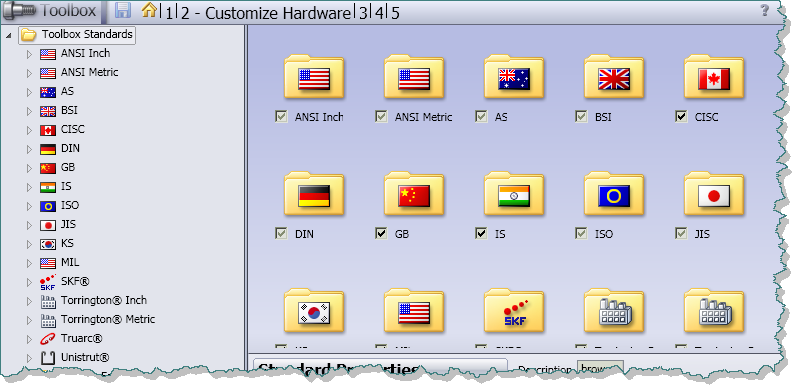

36 3 Instalacja Rozdział ten zawiera następujące tematy: Menedżer instalacji Edytor opcji obrazu administracyjnego Menedżer instalacji Menedżer instalacji SolidWorks został udoskonalony. Możliwe jest całkowite odinstalowanie SolidWorks lub odinstalowanie częściowe przez selektywne usuwanie jednego lub więcej z poniższych elementów: plików i folderów programu, wpisów rejestru, folderów danych (na przykład SolidWorks Toolbox), a także wcześniej pobranych plików i folderów instalacji. Domyślnie Menedżer instalacji SolidWorks usuwa pliki i foldery programu. 1. Aby usunąć SolidWorks z systemu Windows Vista lub nowszego, kliknąć Start > Panel sterowania > Programy > Programy i funkcje. W systemie Windows XP kliknąć Start > Panel sterowania > Dodaj lub usuń programy. 2. Na ekranie Podsumowanie w Menedżerze instalacji SolidWorks kliknąć Zmień. Na ekranie Zaawansowane opcje wybrać elementy do usunięcia. Przed instalacją SolidWorks Toolbox można wybrać standardy, które mają być obsługiwane. W domyślnej konfiguracji nowej instalacji Toolbox są wybierane wszystkie standardy. Aby wybrać standardy: 1. Na ekranie Podsumowanie rozwinąć Produkty i kliknąć Zmień. 2. Na ekranie Wybór produktu rozwinąć SolidWorks > SolidWorks Toolbox i wybrać standardy z listy. Instalacja serwera Workgroup PDM wymaga kodu sprawdzania poprawności. Menedżer instalacji uzyskuje ten kod automatycznie. W przypadku braku połączenia z Internetem kod można uzyskać za pośrednictwem poczty elektronicznej. Edytor opcji obrazu administracyjnego Edytor opcji obrazu administracyjnego SolidWorks został rozbudowany. Wykonując pełne lub niestandardowe odinstalowywanie na komputerach klienckich, administratorzy mogą skorzystać z nowych opcji dezinstalacji. Opcje dezinstalacji są dostępne w obszarze Opcje instalacji klienta Edytora opcji. Aby wyświetlić te opcje, kliknąć Tak, wykonaj dostosowane odinstalowanie i wybrać elementy do usunięcia. Administratorzy mogą także wcześniej wybrać z listy odpowiedni standard SolidWorks Toolbox. 36

37 4 Złożenia Rozdział ten zawiera następujące tematy: Przeglądanie dużego projektu Udoskonalenia toku prac i użyteczności Przeglądanie dużego projektu Przeglądanie dużego projektu pozwala na szybkie otwieranie bardzo dużych złożeń przy zachowaniu możliwości przydatnych przy wykonywaniu projektowego przeglądania złożeń. Po otwarciu złożenia w trybie Przeglądanie dużego projektu można: Nawigować w drzewie projektu FeatureManager Mierzyć odległości Tworzyć przekroje poprzeczne Ukrywać i pokazywać komponenty Tworzyć, edytować i odtwarzać przejścia Aby otworzyć złożenie w trybie Przeglądanie dużego projektu, kliknąć Otwórz (pasek narzędzi Standard) lub Plik > Otwórz. W oknie dialogowym wybrać złożenie, które ma zostać otwarte, a następnie w polu Tryb wybrać opcję Przeglądanie dużego projektu. Informacje o złożeniu i komponentach Podczas przeglądania dużego projektu informacje o złożeniu i o jego komponentach są ograniczone. Drzewo operacji FeatureManager Drzewo operacji FeatureManager wyświetla informacje na temat komponentów złożenia i hierarchii. W drzewie wyświetlane są następujące informacje: Nazwy komponentów Hierarchia złożenia i podzespołów Gdy złożenie jest otwierane w trybie Przeglądanie dużego projektu, na ikonach wszystkich komponentów jest wyświetlana nakładka z okiem. 37

38 Złożenia Ograniczenia W drzewie operacji FeatureManager nie są wyświetlane informacje o następujących elementach: Operacje złożenia Szyki komponentów Wiązania Dane statystyczne złożenia AssemblyXpert Złożeń umożliwia wyświetlenie danych statystycznych złożenia, np. liczbę i typy komponentów, głębokość hierarchii złożenia itp. Kliknąć AssemblyXpert Złożeń (karta Przeglądanie dużego projektu w menedżerze poleceń CommandManager) lub Narzędzia > AssemblyXpert Złożeń. Ograniczenia Raportowane dane statystyczne dotyczące złożenia są podawane w przybliżeniu. Mogą się różnić od liczb zgłaszanych po otwarciu dokumentu w trybie pełnej pamięci lub trybie odciążonym. Testy diagnostyczne narzędzia AssemblyXpert Złożeń nie są dostępne w trybie Przeglądanie dużego projektu. Właściwości komponentów Można wyświetlać właściwości komponentów, lecz nie można ich zmieniać. Kliknąć komponent prawym przyciskiem myszy, a następnie kliknąć pozycję Właściwości komponentu. Można wyświetlić następujące informacje: Ścieżka dokumentu modelu Lista konfiguracji Ograniczenia Nie można zmieniać właściwości. Nie można na przykład: Przełączać konfiguracji Przełączać między opcjami elastyczne i sztywne 38

39 Złożenia Przeglądanie złożeń Większość możliwości trybu Przeglądanie dużego projektu to ograniczone wersje istniejących możliwości oprogramowania SolidWorks. Migawki są nową możliwością, która jest dostępna wyłącznie w Przeglądaniu dużego projektu. Większość dostępnych narzędzi jest wyświetlana na karcie Przeglądanie dużego projektu w menedżerze poleceń CommandManager. Pomiary W trybie Przeglądanie dużego projektu można zmierzyć odległość pomiędzy elementami. Kliknąć opcję Zmierz lub Narzędzia > Zmierz. Po wybraniu dwóch elementów (wierzchołków, krawędzi lub ścian) oprogramowanie zwraca przybliżoną odległość między nimi. Ograniczenia Pomiary raportowane w trybie Przeglądanie dużego projektu są przybliżone. Aby uzyskać dokładne pomiary, konieczne jest załadowanie komponentów do pełnej pamięci. Widoki przekroju W trybie Przeglądanie dużego projektu możliwe jest tworzenie widoków przekroju. Kliknąć Widok przekroju lub Widok > Wyświetlanie > Widok przekroju. Aby utworzyć przekroje modelu, można zaznaczyć jedną lub więcej spośród trzech płaszczyzn standardowych. Końce w widoku przekroju można zamknąć. Ograniczenia Nie można wybrać innych płaszczyzn do utworzenia przekroju modelu. Izolowanie Funkcja Wyizoluj pozwala skoncentrować się na wybranych komponentach. Wybrać jeden lub więcej komponentów, kliknąć prawym przyciskiem myszy, a następnie kliknąć Wyizoluj. Przejścia W trybie Przeglądanie dużego projektu możliwe jest tworzenie przejść, tak jak można to robić w trybie pełnej pamięci. Kliknąć Dodaj przejście lub Widok > Oświetlenie i kamery > Dodaj przejście. Przejścia można odtwarzać w trybie Przeglądanie dużego projektu oraz w trybie pełnej pamięci, niezależnie od trybu, w którym zostały one utworzone. Migawki Migawki to nowa funkcja dostępna wyłącznie w trybie Przeglądanie dużego projektu. Migawki można wykonywać w miejscach, do których później będzie trzeba wrócić. Migawki przechwytują stan obszaru graficznego, podobnie jak w przypadku dostosowanego nazwanego widoku, po czym zapisują go w operacji Przechwyć na karcie menedżera wyświetlania DisplayManager w okienku menedżera. W odróżnieniu od dostosowanego 39

40 Złożenia nazwanego widoku, jeśli pewne części są ukryte w chwili wykonywania migawki, po powróceniu do tej migawki zawsze będą ukryte. Kliknąć Zrób migawkę lub Widok > Oświetlenie i kamery > Zrób migawkę albo naciśnij klawisze Alt + spacja. Można: Kliknąć prawym przyciskiem myszy operację Przechwyć i dodać komentarz (maksymalnie 140 znaków) Dwukrotnie kliknąć Przechwyć, aby powrócić do danego widoku złożenia. Kliknąć, odczekać i kliknąć Przechwyć, aby zmienić nazwę. Przytrzymać wskaźnik myszy nad operacją Przechwyć, aby wyświetlić komentarze i podgląd Migawka o nazwie Start jest tworzona po każdym otwarciu złożenia w trybie Przeglądanie dużego projektu. Po wprowadzeniu zmian takich, jak ukrycie, powiększenie czy obrócenie komponentów kliknięcie migawki Start pozwoli przywrócić obszar graficzny do stanu, w którym znajdował się przed otwarciem złożenia. Nie można usunąć migawki Start, zmienić jej nazwy ani dodać do niej komentarzy. Aby uzyskać więcej informacji o tworzeniu migawek, należy zapoznać się z tematem Pomoc SolidWorks: Migawki. Zapisywanie Złożenie można zapisywać w trybie Przeglądanie dużego projektu tylko wtedy, kiedy zostaną utworzone lub zmienione przejścia albo migawki. Kliknąć Zapisz (pasek narzędzi Standard) lub Plik > Zapisz. Zmiany w komponentach Kiedy złożenie jest otwarte w trybie Przeglądanie dużego projektu, można wprowadzać zmiany w jego komponentach. Nowe narzędzia ułatwiają wizualne wskazanie zmodyfikowanych komponentów oraz aktualizację danych graficznych komponentów zależnych. Aby wprowadzić zmiany w komponencie, należy go kliknąć prawym przyciskiem myszy w drzewie operacji FeatureManager, a następnie kliknąć Otwórz część. Komponent zostanie otwarty w osobnym oknie, gdzie można go zmodyfikować i zapisać zmiany. 40

41 Złożenia W trybie Przeglądanie dużego projektu nie jest możliwe edytowanie komponentów w kontekście złożenia. Filtrowanie zmodyfikowanych komponentów W oknie złożenia dostępne jest nowe narzędzie Filtruj zmodyfikowane komponenty, które służy do wizualnego oznaczenia, które komponenty zostały zmienione. Opcja Filtruj zmodyfikowane komponenty jest dostępna tylko w złożeniach, które zostały otwarte w trybie Przeglądanie dużego projektu oraz tylko wtedy, kiedy zmodyfikowano co najmniej jeden komponent. Kiedy opcja Filtruj zmodyfikowane komponenty jest włączona, a komponent zostanie poddany edycji i zapisany w nowym oknie, w oknie złożenia zmieniony komponent pozostanie nieprzezroczysty, natomiast komponenty niezmienione staną się przezroczyste. Stosowanie opcji Filtruj zmodyfikowane komponenty pozwala na łatwiejsze sprawdzenie, które komponenty zostały zmodyfikowane. Modyfikowane komponenty to: Komponenty, które wykryto jako nieaktualne w chwili otwierania złożenia w trybie Przeglądanie dużego projektu Komponenty, które zostały zmodyfikowane i zapisane w osobnym oknie podczas bieżącej sesji Przeglądania dużego projektu Aby odfiltrować zmodyfikowane komponenty: 1. Kliknąć Filtruj zmodyfikowane komponenty lub Widok > Modyfikuj > Filtruj zmodyfikowane komponenty. 2. W menedżerze właściwości PropertyManager: a) Wybrać Włącz. Zmodyfikowane komponenty pozostaną nieprzezroczyste, a niezmodyfikowane staną się przezroczyste. b) Do regulacji przezroczystości służy suwak. Aby zobaczyć zmiany poziomu przezroczystości w obszarze graficznym w miarę przesuwania suwaka w menedżerze właściwości PropertyManager, należy wybrać opcję Dynamicznie. 41

42 Złożenia 3. Kliknąć. Aby wyłączyć przezroczystość, kliknąć ponownie Filtruj zmodyfikowane komponenty i usunąć zaznaczenie opcji Włącz. Aktualizacja Przeglądania dużego projektu Opcja Aktualizacja Przeglądania dużego projektu służy do aktualizacji danych graficznych komponentu zależnego, który staje się nieaktualny z powodu zmian wprowadzonych w komponencie rodzicu. Jeśli zmiany wprowadzone w jednym komponencie będą miały wpływ na komponent zależny, dane graficzne w trybie Przeglądanie dużego projektu mogą być nieaktualne dla tego komponentu zależnego. Przykłady zmian, które mogą wymagać skorzystania z funkcji Aktualizacja Przeglądania dużego projektu: Zmiana równania w jednej części, która ma wpływ na wymiar innej części. Zmiana w części, która jest komponentem źródłowym dla części lustrzanej. Aby zaktualizować dane graficzne, należy: 1. Kliknąć prawym przyciskiem myszy nazwę złożenia na górze drzewa operacji FeatureManager. 2. Kliknąć Aktualizacja Przeglądania dużego projektu. Otwieranie komponentów i przywracanie do pełnej pamięci Opcja Wybiórcze otwieranie jest dostępna na karcie Przeglądanie dużego projektu w menedżerze poleceń CommandManager. Wcześniej była dostępna w oknie dialogowym Otwórz. Nowe narzędzia pozwalają selektywnie otwierać komponenty jako odciążone, a także ustawiać wszystkie z nich do pełnej pamięci lub jako odciążone. Poniższe polecenia powodują, że oprogramowanie opuści tryb Przeglądanie dużego projektu. Można zauważyć pewne opóźnienie, kiedy ładowane są dane komponentów. Aby powrócić do trybu Przeglądanie dużego projektu, należy zamknąć i ponownie otworzyć złożenie. Wybiórcze otwieranie. W oknie dialogowym Wybiórcze otwieranie można wybrać komponenty do pełnego załadowania. Pozostałe komponenty nie są ładowane i stają się ukryte. Wybiórcze otwieranie jako odciążone (w narzędziu wysuwanym Wybiórcze otwieranie). W oknie dialogowym Wybiórcze otwieranie jako odciążone można wybrać komponenty do załadowania jako odciążone. Pozostałe komponenty nie są ładowane i stają się ukryte. Przywróć wszystkie do pełnej pamięci całkowicie.. Wszystkie komponenty są ładowane Odciąż wszystkie (w narzędziu wysuwanym Przywróć wszystkie do pełnej pamięci). Wszystkie komponenty są ładowane jako odciążone. 42

43 Złożenia Udoskonalenia toku prac i użyteczności Udoskonalono różne obszary złożenia, gdzie dodano skróty, usunięto ograniczenia i poprawiono przepływ prac oraz okna dialogowe. Tworzenie podzespołów Podczas tworzenia podzespołu można wstępnie wybierać komponenty w obszarze graficznym złożenia nadrzędnego. Wcześniej można było wstępnie wybrać tylko komponenty w drzewie operacji FeatureManager ze złożenia nadrzędnego. Wybrać kilka komponentów w obszarze graficznym ze złożenia. Następnie kliknąć prawym przyciskiem myszy i kliknąć pozycję Utwórz nowy podzespół. Edytowanie elastycznych podzespołów Elastyczne podzespoły można edytować w kontekście ich złożeń nadrzędnych. Nazwy ścian i krawędzi w komponentach odciążonych Jeśli podczas wymiany komponentów w złożeniach zostanie wybrana opcja Ponownie dołącz wiązania, oprogramowanie będzie miało dostęp do wcześniej przypisanych nazw ścian i krawędzi w komponentach odciążonych. Jeśli nazwy zostały wcześniej przypisane do elementów wiązanych (ścian lub krawędzi), po zastąpieniu jednego komponentu innym możliwe jest ponowne, automatyczne dołączanie wiązań bez przywracania komponentu oryginalnego do pełnej pamięci. Wcześniej wiązania nie zostałyby automatycznie dołączone, ponieważ oprogramowanie nie miało dostępu do nazw elementów w trybie odciążonym. Aby uzyskać dostęp do nazw ścian i krawędzi w komponentach odciążonych, w oprogramowaniu SolidWorks 2012 należy zapisać złożenie. Odnajdywanie brakujących odniesień Uproszczono proces odnajdywania brakujących odniesień, który jest używany przy otwieraniu złożenia z wieloma takimi odniesieniami. Oprogramowanie śledzi każdy folder ze znalezionym brakującym odniesieniem i sprawdza te foldery pod kątem kolejnych brakujących odniesień. Wcześniej oprogramowanie śledziło wyłącznie ostatni folder. Jeśli brakujące odniesienia występowały w kilku folderach, konieczne było wielokrotne przeglądanie tego samego folderu. Foldery Przy dodawaniu folderu w drzewie operacji FeatureManager można wstępnie wybrać niesekwencyjne komponenty lub wiązania do umieszczenia w folderze. W złożeniu, w drzewie operacji FeatureManager, wybrać kilka niesekwencyjnych komponentów lub kilka niesekwencyjnych wiązań. Kliknąć prawym przyciskiem myszy i wybrać Dodaj do nowego foldera. 43

44 Złożenia Ukrywanie i pokazywanie komponentów Aby ukrywać lub pokazywać komponenty, należy w obszarze graficznym nacisnąć klawisze Tab lub Shift + Tab. Aby ukryć komponent, należy przenieść nad niego wskaźnik myszy i nacisnąć klawisz Tab. Aby pokazać komponent, należy przenieść wskaźnik myszy nad obszar z ukrytym komponentem, po czym nacisnąć klawisze Shift + Tab. Poleceń tych można używać niezależnie od stanu komponentu (w pełnej pamięci, odciążony, SpeedPak lub szybki podgląd). Te polecenia nie są dostępne, kiedy aktywne jest inne polecenie. Ukrywanie wskaźnika przerwanego odniesienia Jedna z opcji systemu pozwala ukryć znak x, który pojawia się w drzewie operacji FeatureManager i oznacza przerwane odniesienia. Kliknąć Narzędzia > Opcje > Opcje systemu > Odniesienia zewnętrzne i usunąć zaznaczenie opcji Pokaż x w drzewie operacji dla przerwanych odniesień zewnętrznych. Rozejście odniesienia wiązania Przy wstawianiu podzespołu do złożenia wyższego poziomu odniesienia wiązań zdefiniowane w komponentach podzespołu są dostępne na potrzeby automatycznego wiązania. Wcześniej dostępne były wyłącznie odniesienia wiązań zdefiniowanych w najwyższym poziomie podzespołu. Modyfikowanie wymiarów komponentu Wymiary w komponentach z wielokrotną konfiguracją można edytować w złożeniu lub w środowisku rysunku bez względu na to, która konfiguracja jest aktywna w dokumencie komponentu. Wcześniej w złożeniu lub rysunku nie była możliwa edycja wymiarów skonfigurowanego komponentu, chyba że edytowana konfiguracja była jednocześnie konfiguracją aktywną (otwartą lub ostatnio zapisaną) w dokumencie komponentu. W przypadku złożenia z komponentem o wielokrotnych konfiguracjach należy dwukrotnie kliknąć wymiar posiadający inną wartość dla każdej z konfiguracji. W oknie dialogowym Modyfikuj można ustawić nową wartość dla wymiaru i określić, których konfiguracji wprowadzona zmiana dotyczy. Otwieranie złożeń W oknie dialogowym Otwórz pola wyboru dla różnych trybów złożenia zostały zastąpione przez listę rozwijaną Tryb. Funkcję Szybki podgląd / Wybiórcze otwieranie przeniesiono do opcji Przeglądanie dużego projektu. Kliknąć Otwórz (pasek narzędzi Standard) lub Plik > Otwórz. W oknie dialogowym wybrać złożenie do otwarcia. Zostanie wyświetlona lista rozwijana Tryb. Dostępne są tryby: W pełnej pamięci Odciążony 44

45 Złożenia Tryb dużego złożenia Przeglądanie dużego projektu Pole wyboru Użyj Speedpak jest wyświetlane tylko dla trybów, które umożliwiają jego wykorzystanie. Opcja Szybki podgląd / Wybiórcze otwieranie nie jest już dostępna w oknie dialogowym Otwórz dla złożeń. Zamiast tego w polu Tryb należy wybrać opcję Przeglądanie dużego projektu. W menedżerze poleceń CommandManager kliknąć Wybiórcze otwieranie. Patrz temat Otwieranie komponentów i przywracanie do pełnej pamięci na stronie 42. Ponowne ładowanie komponentu po odrzuceniu zmian Po odrzuceniu zmian wprowadzonych w pliku komponentu nie jest już konieczne ręczne, ponowne ładowanie komponentu w pliku złożenia. Po zamknięciu pliku komponentu bez zapisywania zostaje wyświetlone okno dialogowe z pytaniem, czy zachować, czy też odrzucić zmiany w złożeniu. 1. Otworzyć złożenie, następnie otworzyć jeden z jego komponentów w osobnym oknie. 2. Dokonać zmian w komponencie. 3. Kliknąć Plik > Zamknij. W oknie dialogowym pojawi się pytanie, czy zapisać zmiany. 4. Kliknąć Nie. W oknie dialogowym pojawi się wyjaśnienie, że komponent jest otwarty w innym oknie i dlatego zmiany wprowadzone w komponencie będą widoczne w innym oknie. 5. Należy kliknąć jedną z poniższych możliwości: Tak Zachowuje zmiany w pliku złożenia, nawet jeśli nie zostały zapisane w pliku komponentu. Opcji Tak należy użyć na przykład wtedy, kiedy zachodzi potrzeba wprowadzenia dalszych zmian w komponencie, ale mają one pozostać w kontekście złożenia. Po zapisaniu pliku złożenia zmiany w komponencie są zapisywane w pliku komponentu. Nie Anuluj Powoduje ponowne załadowanie niezmienionego pliku komponentu do pliku złożenia, w związku z czym zmiany nie są już wyświetlane w złożeniu. Zachowuje otwarty plik komponentu, dzięki czemu można wprowadzić inne zmiany lub zapisać plik. Zapisywanie komponentów edytowanych wewnątrz złożeń Usunięte zostało okno dialogowe Usuń niejednoznaczność. Przy zapisywaniu komponentu edytowanego w oknie złożenia, zapisywany jest komponent. Nie jest już wyświetlane pytanie, czy zapisać plik komponentu, czy plik złożenia. 45

46 Złożenia Wiązania SmartMates Aby uruchomić wiązania SmartMate pomiędzy dwoma komponentami, które już istnieją w złożeniu, należy nacisnąć i przytrzymać klawisz Alt po zaznaczeniu ściany do przeciągnięcia. Wcześniej konieczne było naciśnięcie i przytrzymanie klawisza Alt przed zaznaczeniem ściany. Zmieniona została także czułość trybu SmartMate, aby zapobiec nadmiernym przeskokom części przy przeciąganiu jej przez złożenie, które zawiera wiele możliwych wiązań. Okno podglądu SmartMate pojawi się po kilku sekundach od ustawienia kursora nad potencjalnym partnerem wiązania. Łączniki Smart Fastener Przy wstawianiu łączników Smart Fastener oprogramowanie rozpoznaje więcej otworów, które nie zostały utworzone w Kreatorze otworów lub przez narzędzia Seria otworów, np. otwory utworzone przez różne operacje odbić i tworzenia szyku. 46

47 5 CircuitWorks Dostępne w SolidWorks Premium. Rozdział ten zawiera następujące tematy: Importowanie i eksportowanie plików ProStep EDMD Importowanie i eksportowanie plików ProStep EDMD Pliki ProStep EDMD (*.idx) są obsługiwane przez większość dostawców rozwiązań ECAD. Tego formatu pliku należy używać w przypadku współpracy z projektantami ECAD przy projektach ECAD. Możliwe jest eksportowanie danych CircuitWorks do plików ProStep EDMD oraz importowanie plików ProStep EDMD do CircuitWorks. Aplikacja CircuitWorks przesyła proponowane zmiany w plikach ECAD do projektanta ECAD, a zmiany w plikach ProStep EDMD są przesyłane z powrotem do aplikacji CircuitWorks podczas importowania danych ECAD. Aby otworzyć plik ProStep EDMD, należy kliknąć CircuitWorks > Otwórz plik ECAD, przejść do pliku ProStep EDMD i kliknąć Otwórz. Aby skonfigurować opcje ProStep EDMD, należy kliknąć kartę ProStep EDMD w oknie dialogowym Opcje CircuitWorks. 47

48 CircuitWorks Patrz: Pomoc SolidWorks: Pliki ProStep EDMD. 48

49 6 Konfiguracje Rozdział ten zawiera następujące tematy: Modyfikowanie wymiarów komponentu Równania w konfiguracjach Modyfikowanie wymiarów komponentu Wymiary w komponentach z wielokrotną konfiguracją można edytować w złożeniu lub w środowisku rysunku bez względu na to, która konfiguracja jest aktywna w dokumencie komponentu. Patrz: Modyfikowanie wymiarów komponentu na stronie 44. Równania w konfiguracjach Konfiguracja równań jest teraz łatwiejsza. Nowe zachowanie w konfigurowaniu równań jest podobne do istniejącego zachowania dla wymiarów. Patrz: Równania. 49

50 7 Narzędzie kalkulacji kosztów Costing Rozdział ten zawiera następujące tematy: Kalkulacja kosztów informacje ogólne Kalkulacja kosztów informacje ogólne Narzędzie kalkulacji kosztów Costing pomaga w określeniu kosztu wyprodukowania części skrawanych i z arkusza blachy, a odbywa się to przez automatyzację szacowania kosztów oraz procesu ustalania ceny. Narzędzie jest pomocne dla projektantów przy podejmowaniu decyzji z uwzględnieniem kosztów produkcji, a także pomaga producentom ustalić ceny dla klientów. Po każdej zmianie projektu natychmiast widoczny jest nowy, zaktualizowany koszt oraz jego szczegółowy rozkład. Możliwe jest także tworzenie automatycznych raportów kosztów. Narzędzie kalkulacji kosztów Costing opiera się na informacjach o produkcji i materiałach zawartych w szablonach. W szablonach można również określić materiał do utworzenia części, proces produkcji (np. cięcie laserowe, zginanie czy frezowanie), a także przypisany koszt tych materiałów i operacji produkcyjnych. Szablony pozwalają też na tworzenie operacji dostosowanych, np. pakowania, pozycji planowania ERP, malowania i czyszczenia. Z narzędzia kalkulacji kosztów mogą korzystać różne osoby: Projektanci: Kalkulacja kosztów pozwala uzyskać szacunkowy spodziewany koszt wyprodukowania części. Narzędzie kalkulacji kosztów może porównywać modele i umożliwia podejmowanie decyzji na podstawie kosztów we wcześniejszej fazie procesu projektowania. Można porównać scenariusze wariantowe, obejmujące np. usuwanie funkcji, zmianę materiałów czy wykorzystanie innych procesów produkcyjnych, a następnie przyjrzeć się, jak wpływa to na koszty. Szacowanie kosztów jest powtarzalne, ponieważ podstawą wyników są dane z szablonów. Przy określaniu kosztów można więc zawsze wykorzystywać te same informacje. Producenci: Kalkulacja kosztów zwraca dokładne ceny z uwzględnieniem materiałów, procesów i innych powiązanych kosztów, które trzeba ponieść przy produkcji części. Kalkulacja kosztów przyspiesza proces określania cen w porównaniu z metodami ręcznymi, jak np. za pomocą arkuszy kalkulacyjnych, funkcji obliczeniowych czy szacowania usuniętego materiału. Kalkulacja kosztów pomaga w eliminacji błędów i stanowi dokładny oraz powtarzalny system wyznaczania cen, który można aktualizować przy każdej zmianie ceny nowego materiału czy kosztów pracy. Narzędzie kalkulacji kosztów Costing dzieli się na dwa obszary funkcji: Sheet Metal Costing Narzędzie Sheet Metal Costing służy do pracy z częściami produkowanymi z arkusza blachy. Aby użyć narzędzia, część musi 50

51 Narzędzie kalkulacji kosztów Costing Machining Costing zawierać operacje arkusza blachy, takie jak kołnierze, zgięcia i narzędzia formowania. Operacje takie jak otwory i wycięcia są rozpoznawane jako ścieżki cięcia dla operacji cięcia laserowego, strumieniem wody czy plazmą. Narzędzie Machining Costing służy do pracy z częściami obrabianymi z litej bryły oraz materiału standardowego płyty. Części wykonane z brył wymagają użycia operacji technologicznych, takich jak frezowanie i wiercenie. Części wykonane z płyt wymagają użycia operacji technologicznych, takich jak cięcie laserowe, strumieniem wody lub plazmą, a także frezowanie i wiercenie. Koszty obliczane za pomocą narzędzia kalkulacji kosztów Costing są dokładne na tyle, na ile pozwala dokładność danych w szablonach. Chociaż w oprogramowaniu SolidWorks dostępne są wstępnie wypełnione szablony, najlepiej jest utworzyć szablony dostosowane, oparte na własnych kosztach producenta. Aby uzyskać rzeczywiste koszty, przy tworzeniu szablonów dostosowanych zaleca się współpracę z własnym działem produkcji oraz z wykonawcami zewnętrznymi. Ustalanie lokalizacji plików Przed użyciem narzędzia kalkulacji kosztów Costing konieczne jest ustalenie lokalizacji plików, aby możliwe było wykorzystanie odpowiednich szablonów. 1. Kliknąć Opcje lub Narzędzia > Opcje. 2. Na karcie Opcje systemu kliknąć Lokalizacje plików. 3. W polu Pokaż foldery dla wybrać Szablony kalkulacji kosztów Costing. 4. Kliknąć Dodaj, po czym przejść do katalogu install_dir\samples\whatsnew\costing. 5. Kliknąć OK. Szacowanie kosztów części arkusza blachy W tej procedurze uruchomimy narzędzie Sheet Metal Costing w celu określenia kosztów produkcji części z arkusza blachy. Procedura ta jest przydatna dla producentów. 1. Otworzyć plik katalog_instalacyjny\samples\whatsnew\costing\costing.sldprt. Pojawi się część z arkusza blachy. 51

52 Narzędzie kalkulacji kosztów Costing 2. Kliknąć Sheet Metal Costing (pasek narzędzi Narzędzia) lub Narzędzia > SolidWorks Costing > Sheet Metal Costing. 3. W okienku zadań narzędzia Sheet Metal Costing w obszarze Szablon Costing wybrać sample_shm_metric_waterjet: Szablon kalkulacji kosztów Costing zawiera procedury, których producent lub dostawca mogą użyć przy wytwarzaniu części. W szablonie można uwzględnić i dostosować informacje takie jak koszt i wielkość materiału, koszt operacji produkcji oraz koszty przygotowania produkcji. Ten szablon kalkulacji kosztów Costing jest skonfigurowany z uwzględnieniem metody cięcia arkusza blachy strumieniem wody. Narzędzie kalkulacji kosztów Costing szacuje koszt produkcji na podstawie informacji o materiałach do produkcji części. W okienku zadań Sheet Metal Costing zostanie wyświetlona wartość Szacowany koszt na część. Okienko zadań Sheet Metal Costing Porównanie Rozkład Opis Na podstawie danych z szablonu oraz części w obszarze graficznym narzędzie kalkulacji kosztów Costing określa koszt części. Rozkład kalkulacji kosztów wskazuje, że udział materiału wynosi pewien procent kosztów całkowitych, natomiast i udział produkcji (praca, czas działania maszyn oraz koszty ogólne) wynosi pozostałą część kosztów całkowitych. 4. W okienku zadań narzędzia Sheet Metal Costing, w obszarze Materiał zauważyć: Pozycja okienka zadań Sheet Metal Costing Klasa Nazwa Opis Klasa materiału według materiału skonfigurowanego dla części w oprogramowaniu SolidWorks. Według materiału skonfigurowanego dla części w oprogramowaniu SolidWorks. Wartość Stal Stal węglowa Grubość z szablonu Wartość grubości w szablonie, która odpowiada grubości części lub jest jej najbliższa. Jeśli żadna wartość grubości w szablonie nie odpowiada grubości części, w szablonie wybierana jest wartość najbliższa, a różnica grubości jest wskazywana przez ikonę ostrzeżenia. 1,2100 mm Koszt materiału Koszt zdefiniowany dla materiału przy wybranej w szablonie grubości

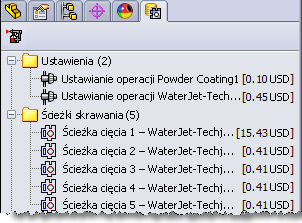

53 Narzędzie kalkulacji kosztów Costing 5. Menedżer kosztów CostingManager w drzewie operacji FeatureManager wyświetla operacje technologiczne, np. zgięcia i ścieżki cięcia, które zostały rozpoznane w części. W menedżerze kosztów CostingManager widać następujące pozycje: Proces produkcyjny Ustawianie Ścieżki skrawania Zgięcia Operacje z biblioteki Dostosowane operacje Nie przypisano kosztu Opis Koszty związane z ustawianiem produkcji, np. przygotowanie maszyn do wykonania serii (partii) części. Aby poznać sposób kalkulacji kosztów, należy rozwinąć folder Ustawianie i przytrzymać wskaźnik myszy nad kosztem przygotowania. Dla cięcia strumieniem wody występuje pięć ścieżek cięcia. Aby poznać sposób kalkulacji kosztów, należy rozwinąć folder Ścieżki skrawania i zatrzymać wskaźnik myszy nad ścieżką skrawania. Wybranie ścieżki skrawania spowoduje podświetlenie geometrii w modelu. Rozpoznano wiele sposobów zgięć, w tym podwinięcie. Koszt zgięć jest określany dla każdej operacji osobno. W części rozpoznano operacje z biblioteki. Operacją dostosowaną dla tej części jest powlekanie proszkowe. Została ona skonfigurowana w szablonie dla wszystkich części. Wszystkie elementy nierozpoznane przez narzędzie kalkulacji kosztów Costing lub niezdefiniowane w szablonie. 6. Zachować otwartą część i okienko zadań Sheet Metal Costing na potrzeby następnej procedury. 53

54 Narzędzie kalkulacji kosztów Costing Zmiana danych wejściowych dla kalkulacji kosztów Wykonanie badania wariantowego pozwala sprawdzić wpływ zmian, np. wielkości partii, na koszt bez konieczności zmiany modelu. Po zmianie danych wejściowych dla kalkulacji kosztów natychmiast widoczny jest wpływ zmiany na koszt. 1. W okienku zadań kalkulacji kosztów Costing, w polu Ilość, ustawić wartość Rozmiar serii równą Nacisnąć klawisz Enter. Ponieważ wartość Całkowita liczba części jest równa 100, ich wyprodukowanie wymaga 2 serii (partii). Wartość Szacowany koszt na część wzrasta, ponieważ wymagane są dwie opłaty za rozpoczęcie, po jednej na każdą serię. Przełączanie się między szablonami kalkulacji kosztów Costing Możliwe jest określenie, w jaki sposób operacje produkcyjne wpływają na koszt projektu. Na przykład można porównać koszt uzyskania części wytworzonej przez różnych dostawców. W tym przykładzie sprawdzimy koszty dostawcy, który wykorzystuje cięcie laserowe zamiast cięcia strumieniem wody. W okienku zadań kalkulacji kosztów, w polu Szablon kalkulacji kosztów Costing wybrać sample_shm_metric_laser. Zmiana szablonu pozwoli na uzyskanie szacunkowego kosztu u producenta stosującego metodę cięcia laserowego. Wartość Szacowany koszt na część ulega zmniejszeniu, co oznacza, że tańsze jest uzyskanie części produkowanych przez dostawcę stosującego cięcie laserowe. Ustawianie linii bazowej Wartość w projekcie można zablokować, aby można było odnosić przyszłe zmiany do kosztu. W przypadku zmiany projektu jego koszt będzie porównywany z kosztem zablokowanym. W okienku zadań kalkulacji kosztów Costing, w polu Szacowany koszt na część, kliknąć Ustaw linię bazową, aby zablokować koszt Bieżący. Koszt Bieżący jest zablokowany jako Linia bazowa, a przycisk zmienia się na. Po ustaleniu ceny według linii bazowej część jest obracana, rozkładana i ponownie składana. Zmiana materiałów Teraz zmieniony zostanie materiał oraz dostosowane operacje, aby przedstawić wpływ tych zmian na koszt nowego dostawcy. 1. W okienku zadań kalkulacji kosztów Costing, w polu Materiał, zmienić parametr Stal węglowa na AISI 316 Arkusz stali nierdzewnej (SS). Wartość Szacowany koszt na część zwiększy się, ponieważ stal nierdzewna jest droższa od zwykłej stali węglowej. W przypadku stali nierdzewnej nie jest już konieczne 54

55 Narzędzie kalkulacji kosztów Costing powlekanie proszkowe i dlatego można usunąć operację dostosowaną powlekania proszkowego. 2. W menedżerze kosztów CostingManager należy: a) Rozwinąć Dostosowane operacje. b) Kliknąć prawym przyciskiem myszy Powder Coating1 - Part i kliknąć opcję Usuń dostosowaną operację. Wartość Szacowany koszt na część ulegnie zmniejszeniu. Modyfikowanie szablonu kalkulacji kosztów Costing Szablon kalkulacji kosztów Costing można zmodyfikować w dowolnej chwili, kiedy tylko zajdą zmiany w strukturze kosztów. Na przykład po wzroście cen stali można tę zmianę wprowadzić do szablonu. 1. W okienku zadań kalkulacji kosztów w polu Szablon kalkulacji kosztów Costing kliknąć Uruchom edytor szablonu. 2. W Edytorze szablonu kalkulacji kosztów Costing kliknąć w lewym okienku Grubość. Zdefiniowane są ceny dla każdego materiału. Wartości kosztów można edytować na stałe; można także dokonać edycji tymczasowej w okienku zadań. 3. Zamknąć Edytor szablonu kalkulacji kosztów Costing bez wprowadzania zmian. 4. W okienku zadań kalkulacji kosztów Costing, w polu Materiał, dla pozycji Koszt materiału wpisać Nacisnąć klawisz Enter. Koszt materiału zostanie wyróżniony żółtym kolorem, co oznacza nadpisanie wartości z szablonu. Wartość Szacowany koszt na część ulegnie zmniejszeniu. 6. W obszarze Szacowany koszt na część kliknąć Ustaw linię bazową, aby odblokować wcześniej określoną wartość linii bazowej. 7. Ponownie kliknąć Ustaw linię bazową, aby zablokować cenę o właściwości Bieżąca jako nową linię bazową, z którą będą porównywane przyszłe zmiany w projekcie. Zmiana geometrii modelu Można zmienić geometrię modelu i sprawdzić, jak to wpłynie na koszty produkcji. 55

56 Narzędzie kalkulacji kosztów Costing 1. Kliknąć prawym przyciskiem myszy podwinięcie w obszarze graficznym i kliknąć Wygaś. 2. W okienku zadań kalkulacji kosztów Costing, w polu Szacowany koszt na część, kliknąć element z opisem Kliknij, aby zaktualizować. Konieczne jest ręczne zaktualizowanie szacunkowego kosztu, ponieważ została zmieniona geometria modelu. Wartość Szacowany koszt na część ulegnie zmniejszeniu, ponieważ część została uproszczona. 3. Kliknąć dwukrotnie część w obszarze graficznym. 4. Kliknąć dwukrotnie głębokość odgięcia, W oknie dialogowym Modyfikuj wpisać 100 i kliknąć. 6. Kliknąć Przebuduj (pasek narzędzi Standard) lub kliknąćedycja > Przebuduj. Wartość Szacowany koszt na część ulegnie zwiększeniu. Tworzenie raportów Raporty można tworzyć na podstawie wyników kalkulacji kosztów. Szczegółowe pozycje linii w raporcie ułatwiają ocenę wpływu decyzji projektowych na koszt. Na dole okienka zadań kalkulacji kosztów kliknąć Generuj raport. Raport zostanie otwarty w programie Microsoft Word. 56

57 8 Rysunki i opisywanie szczegółów Rozdział ten zawiera następujące tematy: Wyrównywanie odnośników do linii magnetycznych Automatyczne wstawianie znaczników środka Tabele zgięć Wyróżnianie zmienionych wymiarów Dostosowywanie czcionek etykiet z widoku przekroju Wyświetlanie wielkości otworów z kreatora otworów według typu otworu Rozstrzelone widoki rysunków Udoskonalone szablony standardu GB Uruchomienie narzędzia Lista materiałów bez wstępnego wybierania widoku Otwieranie złożeń i podzespołów z widoków rysunku Porządkowanie odnośników Tabele wykrawania Ponowne używanie liter z usuniętych widoków Ustawianie strzałek dla widoku przekroju Odnośniki wielokrotne Wyrównywanie odnośników do linii magnetycznych Linii magnetycznych można używać do wyrównywania odnośników. Odnośniki można przytwierdzić do linii magnetycznych, określić, czy mają być rozmieszczone równomiernie czy nie, a także swobodnie przesuwać linie pod dowolnym kątem. Odnośniki utrzymują wyrównanie, kiedy linie magnetyczne są niewidoczne. Linie magnetyczne można wstawiać automatycznie po użyciu polecenia Automatyczny odnośnik. Odnośniki można także wstawiać przed wstawieniem linii magnetycznych lub potem. Bez linii magnetycznej Z linią magnetyczną 57

58 Rysunki i opisywanie szczegółów Wstawianie linii magnetycznych Aby wstawić linie magnetyczne, należy: 1. Otworzyć plik install_dir\samples\whatsnew\drawings\cover1.slddrw. 2. Kliknąć Linia magnetyczna (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Linia magnetyczna. 3. Kliknąć, aby wstawić punkt początkowy linii magnetycznej w lewej dolnej części widoku rysunku. 4. Przeciągnąć drugi koniec linii magnetycznej prosto do góry, aby uzyskać efekt podobny do przedstawionego na poniższej ilustracji, a następnie kliknąć, aby wstawić punkt końcowy. Linia jest przyciągana do kierunku poziomego, pionowego oraz 45, ale można ją ustawić pod dowolnym kątem. 5. W menedżerze właściwości PropertyManager Linia magnetyczna kliknąć. Dodawanie odnośników do linii magnetycznych Aby przytwierdzić odnośniki do linii magnetycznych, należy: Przeciągnąć odnośnik na linię. Kursor zmieni kształt na symbol magnesu, kiedy odnośnik zostanie przyciągnięty do linii. Kiedy linia magnetyczna jest widoczna, przyciągnięte do niej odnośniki wyświetlane są z symbolem magnesu. 58

59 Rysunki i opisywanie szczegółów Kliknąć jeden koniec linii magnetycznej lub przeciągnąć całą linię magnetyczną za jej środek, aby dotknąć nią odnośniki. Odnośniki zostaną przyciągnięte do linii. 1. Przytwierdzić odnośniki do linii magnetycznej, wykorzystując jedną z opisanych metod lub ich kombinację. 2. Kliknąć. 3. Aby przesunąć odnośniki przytwierdzone do linii magnetycznej, należy kliknąć koniec linii lub dowolny jej punkt i przeciągnąć do nowego położenia. Jeśli linie magnetyczne są niewidoczne, można je wyświetlić, zaznaczając dowolny z odnośników. 59

60 Rysunki i opisywanie szczegółów Automatyczne wstawianie linii magnetycznych Linie magnetyczne można wstawiać automatycznie, używając polecenia Automatyczny odnośnik. 1. Otworzyć plik install_dir\samples\whatsnew\drawings\oil pump1.slddrw. 2. Kliknąć Automatyczny odnośnik (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Automatyczny odnośnik. 3. W menedżerze właściwości PropertyManager, w obszarze Układ odnośników, wybrać Wstaw linię(e) magnetyczną. 4. Skonfigurować opcje. 5. Kliknąć. 6. Przeciągnąć odnośniki do linii magnetycznej. 7. Kliknąć. Automatyczne wstawianie znaczników środka W widokach rysunku można automatycznie wstawiać znaczniki środka dla wszystkich otworów, zaokrągleń i szczelin. Rozpoznawane są szyki liniowe i kołowe. Bez znaczników środka Automatycznie wstawione znaczniki środka 60

61 Rysunki i opisywanie szczegółów Automatyczne wstawianie znaczników środka Aby automatycznie wstawić znaczniki środka, należy: 1. W rysunku kliknąć Znacznik środka (pasek narzędzi Adnotacja) lub kliknąć prawym przyciskiem myszy i kliknąć Adnotacje > Znacznik środka. 2. W menedżerze właściwości PropertyManager, w obszarze Automatycznie wstaw: a) Należy wybrać jedną lub więcej z poniższych opcji: Dla wszystkich otworów Dla wszystkich zaokrągleń Dla wszystkich szczelin b) Skonfigurować opcje. 3. Wybrać jeden lub więcej widoków rysunku. 4. Aby wstawić znaczniki środka, kliknąć. Tabele zgięć W oprogramowaniu SolidWorks 2012 wprowadzono nową tabelę zgięć. Nową tabelę zgięć można wstawiać w rysunkach, w widoku modelu rozłożonego części z arkusza blachy. Tabele zgięć zawierają informacje o zgięciach w obiekcie z arkusza blachy, łącznie z metkami, kierunkami, kątami i promieniami wewnętrznymi. Możliwe jest wstawianie tabel zgięć lub notatek zgięć, lecz nie równocześnie. 61

62 Rysunki i opisywanie szczegółów Tabela zgięć Notatki zgięcia Wstawianie tabeli zgięć Wstawić tabele zgięć tak jak pozostałe tabele. 62

63 Rysunki i opisywanie szczegółów 1. W widoku rozłożonego modelu kliknąć Tabela zgięć (pasek narzędzi Tabela) lub Wstaw > Tabele > Tabela zgięć. 2. Skonfigurować opcje w menedżerze właściwości PropertyManager. 3. Kliknąć. 4. Przesunąć wskaźnik do miejsca na rysunku i kliknąć. Notatki zgięć nie są wyświetlane, kiedy jest wyświetlana tabela zgięć. Tabela zgięć nie jest edytowalna. Można ukrywać kolumny i zmieniać ich rozmieszczenie przez przeciąganie i upuszczanie lub kliknięcie nad kolumną i wybranie opcji Typ kolumny. Można zamieniać zgięcia miejscami w celu zmiany ich kolejności. W tym celu należy przeciągnąć numer zgięcia do numeru innego zgięcia w widoku modelu rozłożonego. Konfigurowanie właściwości tabeli zgięć Aby skonfigurować właściwości tabeli zgięć: 1. Na rysunku kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Właściwości dokumentu rozwinąć Tabele i kliknąć Zgięcie. 3. Skonfigurować opcje. 4. Kliknąć OK. Wyróżnianie zmienionych wymiarów Jeśli wymiary uległy zmianie od ostatniego zapisania rysunku, po jego otwarciu zmienione wymiary są wyróżnione. Aby zobaczyć zmienione wymiary, najpierw należy zapisać w SolidWorks 2012 część lub złożenie oraz rysunek. Po zamknięciu i zapisaniu rysunku ze zmienionymi wymiarami ich wyróżnienie jest resetowane. Przed zmianami Po zmianach 63

64 Rysunki i opisywanie szczegółów Włączanie wyróżnienia Aby włączyć wyróżnianie zmienionych wymiarów: 1. Kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Opcje systemu kliknąć Kolory. 3. Wybrać opcję Użyj określonego koloru dla zmienionych wymiarów rysunku przy otwieraniu. 4. Kliknąć OK. Określanie koloru wyróżnienia Aby określić kolor wyróżnienia zmienionych wymiarów, należy: 1. Kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Opcje systemu kliknąć Kolory. 3. W części Ustawienia schematu kolorów wybrać Rysunki, zmienione wymiary. 4. Kliknąć Edycja. 5. W oknie dialogowym Kolor wybrać kolor i kliknąć OK. 6. Kliknąć OK. Wyróżniane zmiany Kiedy wyróżnianie jest włączone, w rysunkach wyróżniane są następujące zmiany: Zmiany modelu, które powodują zmianę wartości bazowych liczb Zaimportowane wymiary, kiedy typ lub wartość tolerancji zostały zmienione w modelu Zaimportowane wymiary, jeśli występuje zmiana w opcjach Dodaj nawiasy lub Wymiar kontrolny Zaimportowane wymiary, jeśli występuje zmiana w opcjach Tekst wymiaru (domyślnie <DIM>) Aby korzystać z funkcji wyróżniania, konieczne jest wcześniejsze zapisanie części lub złożenia oraz skojarzonych rysunków w oprogramowaniu SolidWorks Wyróżnienie zmian pojawi się po ponownym otwarciu rysunku. Po zatrzymaniu wskaźnika nad zmienionym wymiarem pojawi się etykietka z poprzednim wymiarem. 64

65 Rysunki i opisywanie szczegółów Zmienione wymiary Zmieniona tolerancja Po zapisaniu zaktualizowanego rysunku funkcja wyróżniania jest resetowana. Izolowanie zmienionych wymiarów Aby wyizolować wszystkie zmienione wymiary: 65

66 Rysunki i opisywanie szczegółów Kliknąć Wyizoluj zmienione wymiary Widok > Wyizoluj zmienione wymiary. (pasek narzędzi Wymiary/Relacje) lub Zmienione wymiary są wyróżniane, wszystkie pozostałe wyszarzane, a wskaźnik zmienia kształt na. Po zatrzymaniu wskaźnika nad zmienionym wymiarem pojawia się etykietka z poprzednim wymiarem. Funkcji Wyizoluj zmienione wymiary można używać nawet wtedy, kiedy nie jest zaznaczona opcja Użyj określonego koloru dla zmienionych wymiarów rysunku przy otwieraniu. Funkcja Wyizoluj zmienione wymiary pozwala na wyświetlenie zmienionych wymiarów na żądanie, zamiast automatycznie, po otwarciu rysunku. Zapewnia to elastyczne możliwości w zakresie wyświetlania zmienionych wymiarów tylko wtedy, kiedy użytkownik chce je widzieć. Dostosowywanie czcionek etykiet z widoku przekroju We właściwościach dokumentu rysunku można ustawić czcionkę dla każdego z czterech obszarów etykiety widoku przekroju: nazwy, etykiety, skali i ogranicznika. Wcześniejsze wersje SolidWorks 2012 Konfigurowanie czcionek etykiet z widoku przekroju Aby skonfigurować czcionki etykiet z widoku przekroju, należy: 66

67 Rysunki i opisywanie szczegółów 1. Na rysunku kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Właściwości dokumentu rozwinąć Etykiety widoku i kliknąć Przekrój. 3. W obszarze Opcje etykiet kliknąć Czcionka dla każdego obszaru, wybrać czcionkę i parametry w oknie dialogowym Wybierz czcionkę, następnie kliknąć OK. 4. Kliknąć OK, aby zamknąć okno dialogowe Właściwości dokumentu Przekrój. W oknie dialogowym Opcje można skonfigurować czcionki etykiet z widoku przekroju tak, aby były używane w tworzonych później widokach przekroju. Można zastąpić czcionkę dowolnej części etykiety, dwukrotnie klikając sekcję etykiety i wybierając czcionkę oraz parametry z paska narzędzi Formatowanie. Wyświetlanie wielkości otworów z kreatora otworów według typu otworu Możliwe jest określanie rozmiarów otworów calowych ANSI w tabelach otworów za pomocą liter lub liczb (np. A lub #40). Opcja pozwala na wyświetlanie otworów utworzonych za pomocą narzędzia Kreator otworów o takich samych rozmiarach, jakie są zapisane w obszarze Specyfikacje otworu w narzędziu Kreator otworów. Zastosowanie typu otworu Bez stosowania typu otworu Wyświetlanie rozmiarów za pomocą liter i liczb Aby wyświetlać rozmiary calowe ANSI tak, jak wyglądają w narzędziu Kreator otworów, należy: 1. Na rysunku kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Właściwości dokumentu rozwinąć Tabele i kliknąć Otwór. 3. W części Schemat wybrać opcję Pokaż ANSI cale literowe i numeryczne rozmiary wierteł. 4. Kliknąć. Przełączanie wyświetlania Można przełączać wyświetlanie rozmiarów w tabeli otworów. 1. Wybrać tabelę otworów. 67

68 Rysunki i opisywanie szczegółów 2. W menedżerze właściwości PropertyManager Tabela otworów, w obszarze Schemat, zaznaczyć lub usunąć zaznaczenie opcji Pokaż ANSI cale literowe i numeryczne rozmiary wierteł. 3. Kliknąć. Rozstrzelone widoki rysunków W przypadku złożeń i części wieloobiektowych, które zawierają widok rozstrzelony, w Palecie widoku automatycznie dodawany jest widok Izometryczny rozstrzelony. Widok palety z widokiem izometrycznym rozstrzelonym Aby w wygodny sposób przedstawić dowolny widok rysunku w stanie rozstrzelonym, należy: Kliknąć prawym przyciskiem myszy w widoku rysunku i wybrać Pokaż w stanie rozstrzelonym. Opcję Pokaż w stanie rozstrzelonym można również wybrać w Widoku rysunku menedżera właściwości PropertyManager w obszarze Konfiguracja odniesienia. 68

69 Rysunki i opisywanie szczegółów Rozstrzelony widok rysunku Udoskonalone szablony standardu GB Zmienione zostały szablony standardu GB. Dla części, złożeń i rysunków są dostępne nowe szablony. Uruchomienie narzędzia Lista materiałów bez wstępnego wybierania widoku Listę materiałów (LM) można wstawić w arkuszach innych niż ten, w którym ją zdefiniowano. Aby przełączyć arkusze rysunku, gdy do wskaźnika jest dołączona lista materiałów: 69

70 Rysunki i opisywanie szczegółów 1. W rysunku z wieloma arkuszami kliknąć Lista materiałów (pasek narzędzi Tabela) lub Wstaw > Tabele > Lista materiałów. 2. Kliknąć w widoku rysunku i wybrać ją. 3. Ustawić opcje w menedżerze właściwości PropertyManager Lista materiałów. 4. Kliknąć. 5. Po dołączeniu wskaźnika do Listy materiałów na dole obszaru graficznego kliknąć kartę arkusza. 6. Przesunąć wskaźnik tak, aby zlokalizować listę materiałów i kliknąć. Aby utworzyć listę materiałów z widoku rysunku na nieaktywnym arkuszu rysunku: 1. W rysunku z wieloma arkuszami kliknąć Lista materiałów (pasek narzędzi Tabela) lub Wstaw > Tabele > Lista materiałów. 2. Wybrać kartę drzewa operacji FeatureManager. 3. Wybrać nieaktywny widok z drzewa operacji FeatureManager. 4. Ustawić opcje w menedżerze właściwości PropertyManager Lista materiałów. 5. Kliknąć. 6. Po dołączeniu wskaźnika do Listy materiałów na dole obszaru graficznego kliknąć kartę arkusza. 7. Przesunąć wskaźnik tak, aby zlokalizować listę materiałów i kliknąć. Otwieranie złożeń i podzespołów z widoków rysunku Poza otwieraniem części z kontekstowego paska narzędzi w widokach rysunku, złożenia najwyższego poziomu i podzespoły można również otwierać z kontekstowego paska 70

71 Rysunki i opisywanie szczegółów narzędzi, jeśli części znajdują się w tych podzespołach. Jeśli części znajdują się wyłącznie w złożeniach, można otwierać części lub złożenia. Aktywowanie opcji Aby aktywować opcję otwierania części, złożeń i podzespołów z kontekstowego paska narzędzi, należy: 1. Kliknąć Narzędzia > Dostosuj. 2. Na karcie Paski narzędzi, w obszarze Ustawienia kontekstowego paska narzędzi, zaznaczyć opcję Pokaż w menu podręcznym. 3. Kliknąć OK. Otwieranie komponentu z kontekstowego paska narzędzi Aby otwierać części, złożenia lub podzespoły z kontekstowego paska narzędzi: Kliknąć komponent w widoku rysunku. Typ komponentu Część Ikony na kontekstowym pasku narzędzi Otwórz część Złożenie Otwórz złożenie oraz Otwórz część Podzespół Otwórz złożenie, Otwórz podzespół oraz Otwórz część Otwieranie komponentu z menu podręcznego Aby otwierać części, złożenia lub podzespoły z menu podręcznego, należy: W widoku rysunku kliknąć komponent prawym przyciskiem myszy. Typ komponentu Część Złożenie Podzespół Działanie W obszarze Komponent wybrać Otwórz część. W części Komponent wybrać Otwórz część lub w części Widok wybrać Otwórz złożenie. W części Komponent wybrać Otwórz część lub w części Widok wybrać Otwórz złożenie albo Otwórz podzespół. Porządkowanie odnośników Poza tworzeniem odnośników, odnośników ułożonych i odnośników automatycznych zachowujących kolejność złożenia można tworzyć odnośniki i kolejno je numerować. W 71

72 Rysunki i opisywanie szczegółów odnośnikach, automatycznych odnośnikach i odnośnikach ułożonych można również kontrolować kierunek porządkowania (np. od lewej do prawej lub od prawej do lewej w układzie liniowym), a także określać, który odnośnik ma być pierwszy. Aby sekwencyjnie uporządkować odnośniki: W rysunku musi istnieć lista materiałów. Sekwencyjne porządkowanie odnośników powoduje przeorganizowanie listy materiałów. Należy połączyć odnośniki z listą materiałów. Po utworzeniu nowej listy materiałów odnośniki są do niej automatycznie przyłączane. W przypadku braku połączenia można je ustanowić poprzez kliknięcie prawym przyciskiem myszy widoku rysunku i kliknięcie Właściwości. W oknie dialogowym Właściwości widoku rysunku na karcie Właściwości widoku w obszarze Odnośniki wybrać opcję Połącz odnośnik z określoną tabelą, po czym kliknąć OK. Konieczne jest dodanie odnośników do rysunku. Nie można zmienić kolejności istniejących odnośników. W tym przykładzie: Zostanie wstawiona lista materiałów. Do wstawienia odnośników według kolejności złożenia zostaną wykorzystane odnośniki automatyczne. Odnośniki zostaną uporządkowane sekwencyjnie. Jeden odnośnik zostanie wyznaczony jako pierwszy. Wstawianie listy materiałów Aby wstawić listę materiałów, należy: 1. Otworzyć plik install_dir\samples\whatsnew\drawings\ordering_balloons.slddrw. 2. W widoku rysunku kliknąć Lista materiałów (pasek narzędzi Tabela) lub Wstaw > Tabele > Lista materiałów. 3. W menedżerze właściwości PropertyManager jako Typ LM wybrać Tylko części. 4. Kliknąć. 5. Przesunąć wskaźnik myszy do lewej dolnej części rysunku i kliknąć, aby wstawić listę materiałów. 72

73 Rysunki i opisywanie szczegółów Wstawianie odnośników według kolejności złożenia 1. W widoku rysunku złożenia kliknąć Automatyczny odnośnik (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Automatyczny odnośnik. 2. W menedżerze właściwości PropertyManager, w obszarze Numery elementów wybrać opcję Trzymaj się kolejności złożenia. 3. Kliknąć. Odnośniki wyglądają następująco: Numerowana sekwencja odnośników odpowiada kolejności w menedżerze FeatureManager złożenia. Sekwencyjne numerowanie odnośników Aby wstawić odnośniki i kolejno je ponumerować, zaczynając od 1, należy: 1. Otworzyć plik install_dir\samples\whatsnew\drawings\ordering_balloons.slddrw. 2. W razie potrzeby wstawić listę materiałów. Patrz Wstawianie listy materiałów na stronie W widoku rysunku złożenia kliknąć Automatyczny odnośnik (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Automatyczny odnośnik. 73

74 Rysunki i opisywanie szczegółów 4. W menedżerze właściwości PropertyManager, w obszarze Numery elementów, wybrać opcję Ustaw kolejność sekwencyjnie. 5. Kliknąć. Odnośniki zostaną ponownie uporządkowane tak, aby lewy górny odnośnik miał numer 1, a pozostałe w kierunku zgodnym z kierunkiem ruchu wskazówek zegara miały kolejne numery, do 9. Lista materiałów zostanie zaktualizowana, aby odpowiadała zmienionej kolejności. Ustawianie pierwszego odnośnika Odnośniki są numerowane kolejno, rozpoczynając od 1 w lewej górnej części rysunku. Aby rozpocząć numerowanie od 1 w lewej dolnej części i kontynuować w kierunku zgodnym z kierunkiem ruchu wskazówek zegara: 1. Otworzyć plik install_dir\samples\whatsnew\drawings\ordering_balloons.slddrw. 2. W razie potrzeby wstawić listę materiałów. Patrz Wstawianie listy materiałów na stronie W widoku rysunku złożenia kliknąć Wstaw > Adnotacje > Automatyczny odnośnik. 4. W menedżerze właściwości PropertyManager, w obszarze Numery elementów, kliknąć Ustaw kolejność sekwencyjnie. 5. W obszarze Numery elementów kliknąć opcję Pierwszy element. 6. Kliknąć lewy dolny odnośnik, aby wyznaczyć go jako pierwszy element. 7. Kliknąć. 74

75 Rysunki i opisywanie szczegółów Numery elementów na liście materiałów zostaną zaktualizowane według nowej kolejności odnośników. Tabele wykrawania W rysunkach można wstawiać tabele wykrawania. Tabele wykrawania są dostępne w widoku rozłożonego modelu części z arkuszy blachy i zawierają operacje formowania i operacje biblioteczne wykorzystywane w obiektach z arkusza blachy. 75

76 Rysunki i opisywanie szczegółów Zawartość tabeli wykrawania: Metka Lokalizacja-X Lokalizacja-Y ID wykrawania Ilość Kąt Adnotacja dodawana do każdej operacji wykrawania w rozłożonym modelu Odległość od osi X do punktu wstawienia narzędzia Odległość od osi Y do punktu wstawienia narzędzia Właściwość narzędzia formowania lub operacji z biblioteki używane w komponencie Liczba zastosowań w rozłożonym modelu narzędzia formowania lub operacji z biblioteki Kąt pomiędzy osą X a narzędziem Więcej informacji o tworzeniu ID wykrawania zawiera temat Tworzenie ID wykrawania na stronie 148. Informacje o wstawianiu tabeli wykrawania zawiera temat Wstawianie tabeli wykrawania na stronie 149. Ponowne używanie liter z usuniętych widoków Jeśli w rysunku zostanie skasowany widok pochodny (sekcja, szczegół lub pomocniczy), można ponownie wykorzystać litery z widoku usuniętego z rysunku bez ręcznego poprawiania literowania w widokach. Opcja ta jest domyślnie wyłączona. W poprzednich wersjach po skasowaniu widoku pochodnego, np. widok przekroju, i utworzeniu nowego widoku przekroju przypisywanie liter zaczęłoby się od kolejnej wolnej litery. Na przykład po skasowaniu z widoku rysunku przekroju A-A i utworzeniu nowego widoku przekroju nową etykietą byłaby Przekrój B-B. Teraz możliwe jest automatyczne używanie liter z usuwanych widoków, dzięki czemu utworzony nowy przekrój miałby etykietę Przekrój A-A. 76

77 Rysunki i opisywanie szczegółów Ponowne używanie liter z usuniętych widoków 1. Na rysunku kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Opcje systemu kliknąć Rysunki. 3. Wybrać opcję Użyj ponownie liter widoku z usuniętych widoków pomocniczych, szczegółów i przekroju. 4. Kliknąć OK. Ustawianie strzałek dla widoku przekroju Dla widoków przekroju można ustawić typ strzałki niezależnie od typu strzałki wymiarowania. Wcześniej dla widoków przekroju używane były strzałki tego samego typu co przy wymiarowaniu. W tym przykładzie w wymiarach używane są strzałki używane są strzałki., natomiast dla widoku przekroju Konfigurowanie typów strzałek Aby skonfigurować typ strzałki w widokach przekroju: 1. Na rysunku kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 2. Na karcie Właściwości dokumentu rozwinąć Etykiety widoku i kliknąć Przekrój. 3. W części Rozmiar przekroju/widoku wybrać styl. 4. Kliknąć OK. Odnośniki wielokrotne Została poprawiona funkcja odnośników wielokrotnych w liniach poziomych. Użytkownik ma lepszą kontrolę nad wyglądem odnośników wielokrotnych, łącznie z automatycznym i ręcznym przedłużaniem linii poziomych w celu dostosowania do tekstu oraz poziomym 77

78 Rysunki i opisywanie szczegółów wyrównywaniem tekstu. Podczas przeciągania adnotacji w odnośniku wielokrotnym położenie stosu jest w razie konieczności odwracane na drugą stronę. We wcześniejszych wersjach po utworzeniu odnośników wielokrotnych z liniami poziomymi mogły one wyglądać jak na rysunku: Teraz jest możliwe: Ręczne kontrolowanie długości każdej linii przez przeciąganie Wyrównywanie notatek Przesuwanie stosu i zmiana położenia elementów w razie konieczności, aby linia wiodąca nie przechodziła przez stos. Po utworzeniu odnośników wielokrotnych można teraz korygować notatki: Tworzenie odnośników wielokrotnych Aby utworzyć odnośniki wielokrotne, należy: 1. W widoku rysunku kliknąć Wielokrotny odnośnik (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Wielokrotny odnośnik. 2. W menedżerze właściwości PropertyManager, w obszarze Ustawienia odnośników, wybrać: Podkreślenie jako Styl Zdef. przez użytkownika jako Rozmiar Stos w dół lub Stos w górę 3. Kliknąć w widoku rysunku, aby umieścić linię wiodącą. 4. Przenieść wskaźnik i kliknąć, aby umieścić pierwszy odnośnik. 5. Kontynuować umieszczanie dodatkowych odnośników, klikając w widoku rysunku. 78

79 Rysunki i opisywanie szczegółów 6. W menedżerze właściwości PropertyManager Wielokrotny odnośnik kliknąć. Odnośniki wyglądają następująco: Odnośniki wielokrotne wyglądają podobnie jak we wcześniejszych wersjach, teraz jednak podczas ich edycji użytkownik ma większą kontrolę nad długością linii i wyrównaniem. Zmiana długości linii Aby zmienić długość linii, należy kliknąć odnośnik i przeciągnąć strzałkę. Wyrównywanie odnośników wielokrotnych Aby wyrównać odnośniki wielokrotne, należy: 1. Wybrać ze stosu odnośniki do wyrównania. 2. W menedżerze właściwości PropertyManager Wielokrotny odnośnik kliknąć Więcej właściwości. 3. W menedżerze właściwości PropertyManager Notatka, w obszarze Format tekstu, kliknąć jeden z następujących elementów: Wyrównaj do lewej Wyśrodkuj Wyrównaj do prawej 4. Kliknąć. 79

80 Rysunki i opisywanie szczegółów Przeciąganie wielokrotnych odnośników W przypadku przeciągnięcia adnotacji odnośnika wielokrotnego z jednej strony widoku rysunku na drugą stos się odwraca, w związku z czym linia wiodąca nie przecina stosu. Wcześniejsze wersje SolidWorks

81 9 edrawings edrawings Professional jest dostępne w SolidWorks Professional oraz SolidWorks Premium. Rozdział ten zawiera następujące tematy: Listy materiałów Odniesienia plików Listy materiałów Kiedy w SolidWorks edrawings jest otwierany plik zawierający ukrytą listę materiałów (LM), lista ta pozostaje ukryta. Odniesienia plików Po otwarciu dokumentu SolidWorks aplikacja edrawings sprawdza odniesienia pliku tego dokumentu i ich aktualność. Pomaga to w ustaleniu, czy dokument jest aktualny. Jeśli aplikacja edrawings nie może ustalić, czy odniesienia pliku są aktualne lub potwierdzi, że są one nieaktualne, wyświetlany jest znak wodny. Można kliknąć ikonę ostrzeżenia w dolnej części okna aplikacji edrawings, po czym kliknąć jedną z opcji: Sprawdź czy plik jest nieaktualny Zawsze pokazuj znak wodny ostrzeżenia Pokaż znak wodny ostrzeżenia tylko dla tego dokumentu Aby wykonać sprawdzenie odniesień pliku w autonomicznych instalacjach aplikacji edrawings, po pojawieniu się monitu należy pobrać i zainstalować menedżera dokumentu SolidWorks. Wersja aplikacji edrawings do systemu Mac OS nie może sprawdzać odniesień plików. 81

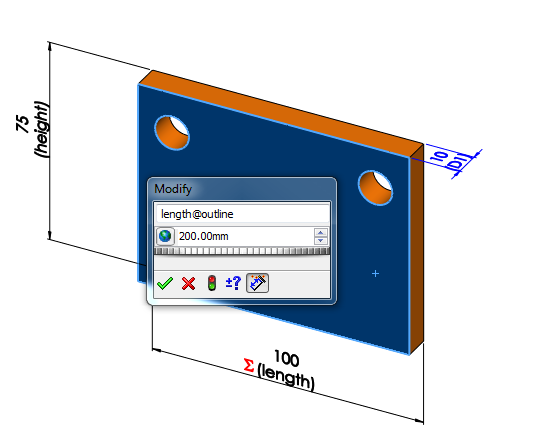

82 10 Równania SolidWorks zawiera całkowicie nowe okno dialogowe do tworzenia i edytowania równań, zmiennych globalnych i wymiarów. Ta wersja zawiera szereg nowych opcji, które ułatwiają i usprawniają tworzenie równań oraz zarządzanie nimi. Obecnie wszystkie zadania związane z równaniami można wykonywać w jednym oknie dialogowym. Równania i zmienne globalne można tworzyć bezpośrednio w oknie dialogowym Modyfikuj przypisanym do wymiarów. Udoskonalenia w zakresie funkcji obejmują: Automatyczne określanie prawidłowej kolejności rozwiązywania równań w celu uniknięcia zależności kołowych i skrócenia czasu rozwiązywania problemów z równaniami. Automatyczne rozwiązywanie problemów, które wcześniej wymagały wielokrotnego przebudowywania. Opcję automatycznego przebudowywania, która pozwala przedstawić wizualnie wpływ każdej zmiany na równania. Możliwość utworzenia stałych połączeń z zewnętrznymi plikami tekstowymi w celu ich łatwiejszego udostępnienia. Obsługę numerów wystąpień zapewniającą jednoznaczne odniesienia do komponentów z złożeniu. Nową opcję pomiaru pozwalającą przyspieszyć tworzenie wymiarów orientacyjnych. Nową składnię z wyrażeniami warunkowymi if oraz operatorami warunkowymi =, <= i =>. Inne udoskonalenia obejmują przyspieszenie wpisywania równań przez zastosowanie przewidywania wpisywanego tekstu oraz list rozwijanych, a także automatyczne sprawdzanie składni, zapewniające większą dokładność. Rozdział ten zawiera następujące tematy: Dostęp do okna dialogowego Równania Trzy widoki w oknie Równania Udoskonalenia interfejsu Udoskonalenia funkcjonalności Tworzenie i edycja równań w oknie dialogowym Równania Eksportowanie, importowanie i łączenie równań z plikiem Tworzenie równań w oknie dialogowym Modyfikuj Równania i konfiguracje Używanie równań Dostęp do okna dialogowego Równania Wyświetlić okno dialogowe Równania, zmienne globalne i wymiary wykonując jedną z następujących czynności: Kliknąć Równania (pasek narzędzi Narzędzia). 82

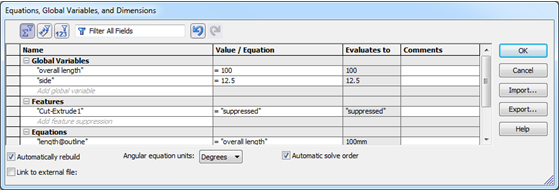

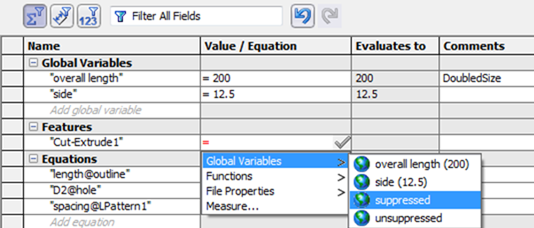

83 Równania Kliknąć Narzędzia > Równania. Kliknąć prawym przyciskiem myszy folderrównania FeatureManager i wybrać Zarządzaj równaniami. w drzewie operacji Trzy widoki w oknie Równania W oknie dialogowym Równania, zmienne globalne i wymiary są dostępne trzy widoki. W każdym widoku jest wyświetlana inna kombinacja oraz kolejność równań, zmiennych globalnych i wymiarów, aby ułatwić wykonywanie zadań takich jak wyszukiwanie konkretnych równań, wyświetlanie wszystkich wymiarów używanych w części i zmienianie kolejności rozwiązywania równań. Aby wybrać widok, należy: Kliknąć widok Równania, aby wyświetlić wszystkie zmienne globalne oraz równania związane z wymiarami i operacjami. Kliknąć widok Wymiary, aby wyświetlić wszystkie zmienne globalne, równania i wymiary używane w aktywnej części lub złożeniu, zarówno te powiązane z równaniami, jak i te niepowiązane. Kliknąć widok Sortowany, aby wyświetlić zmienne globalne i równania w kolejności ich rozwiązywania oraz równania wygaszone. Widok Równania W widoku Równania są wyświetlane wszystkie zmienne globalne, równania wygaszające operacje i inne równania dla części lub złożenia, podzielone na trzy kategorie. W tym widoku można dodawać nowe zmienne globalne i równania. Można również edytować, usuwać i wygaszać już istniejące, a także dodawać komentarze. Widok Wymiary W widoku Wymiary są wyświetlane wszystkie wymiary używane w aktywnej części lub złożeniu, w tym wymiary z wartością ustawioną oraz określaną na podstawie równań. W tym widoku można łatwo zmienić nazwę lub wartości wybranych wymiarów. Wymiary o ustawionej wartości są widoczne tylko w tym widoku, a nie w widokach Równania lub Sortowany. Widok Wymiary występuje w dwóch wersjach jednej dla części i drugiej dla złożeń. 83

84 Równania W oknie Wymiary dostępne są następujące funkcje: Dodanie nowych zmiennych globalnych oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących. Dodanie równań do wygaszenia operacji. Zmiana nazwy i modyfikacja wartości wymiarów oraz dodanie równań do wymiarów. Dodanie komentarzy do zmiennych i operacji globalnych oraz do wymiarów z równaniami. W oknie Wymiary złożenia dostępne są następujące funkcje: Dodanie nowych zmiennych globalnych oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących. Dodanie nowych równań do komponentów oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących. Zmiana nazwy i edycja wymiarów złożenia najwyższego poziomu. Dodanie komentarzy do zmiennych globalnych i równań dla komponentów oraz do wymiarów najwyższego poziomu z równaniami. Po wygaszeniu równania przypisanego do wymiaru, wymiar będzie używał ostatnio obliczonej wartości. Po przywróceniu równania wymiar będzie używał równania zamiast wartości. W kolumnie Nazwa nazwy zmiennych globalnych, operacji oraz równań są ujęte w cudzysłowy, w przeciwieństwie do nazw wymiarów. W kolumnie Wartość/Równanie wymiary określone na podstawie równań zaczynają się od znaku = (znaku równości), a wymiary o ustawionej wartości nie zaczynają się od znaku =. 84

85 Równania Sortowany widok W widoku Sortowany są wyświetlane równania i zmienne globalne w kolejności ich rozwiązywania. Jedynie w tym widoku można wyświetlić wygaszone równania, a także je przywrócić. W tym widoku można: Dodawać nowe równania i zmienne globalne oraz zmieniać nazwy, edytować i usuwać już istniejące. Przywracać i wygaszać równania i zmienne globalne. Zmieniać kolejność równań i zmiennych globalnych (jeśli opcja Automatyczna kolejność rozwiązywania nie jest zaznaczona). Udoskonalenia interfejsu We wszystkich widokach w oknie dialogowym Równania, zmienne globalne i wymiary są dostępne następujące udoskonalenia. Sortowanie i filtrowanie równań Dzięki nowym możliwościom sortowania i filtrowania można łatwiej wyszukiwać równania oraz zmienne globalne, a także sprawdzać, w jaki sposób są one powiązane. Sortowanie i filtrowanie działa we wszystkich widokach w oknie dialogowym Równania. Sortowanie 1. Wybrać dowolny widok w oknie dialogowym Równania. 2. Kliknąć nagłówek dowolnej kolumny. Po prawej stronie komórki zostanie wyświetlona mała strzałka. 85

86 Równania 3. Kliknąć raz, aby posortować w kolejności rosnącej. 4. Kliknąć drugi raz, aby posortować w kolejności malejącej. 5. Kliknąć trzeci raz, aby przywrócić oryginalną kolejność wierszy. Tworzenie filtru 1. Wybrać dowolny widok w oknie dialogowym Równania. 2. Wprowadzić kryteria filtrowania w polu Filtr i nacisnąć klawisz Enter. Filtrowanie umożliwia wyświetlenie wyników, które zawierają znaki w dowolnej kolumnie. Na przykład wprowadzenie wartości ca umożliwia znalezienie zmiennej globalnej całkowita długość, równania wykorzystującego zmienną całkowita długość oraz innego równania zawierającego komentarz Uwzględnij cały pierścień. 3. Kontynuować wprowadzanie kryteriów do czasu znalezienia odpowiedniej zmiennej, funkcji lub równania. 4. Kryteria filtrowania można skasować, klikając znak X w polu Filtr. Wybieranie kilku wierszy W oknie dialogowym Równania można wybrać kilka wierszy w celu wykonania na wszystkich równaniach tego samego zadania, na przykład wygaszenia, przywrócenia lub usunięcia kilku równań jednocześnie. Aby wybrać kilka wierszy, należy ustawić kursor w pierwszej kolumnie po lewej stronie wiersza. W komórce zostanie wyświetlona mała strzałka. Wykonać jedną z poniższych czynności: Wybrać kilka wierszy, przeciągając kursor w górę lub w dół w pierwszej kolumnie po lewej stronie. Trzymając wciśnięty klawisz CTRL, kliknąć myszą w pierwszej kolumnie w wybranych wierszach. Trzymając wciśnięty klawisz Shift, kliknąć myszą w pierwszej kolumnie, aby zaznaczyć grupę wierszy. Następnie kliknąć prawym przyciskiem myszy, aby wybrać jedno z dostępnych zadań. Cofnij i Ponów Wykonane kroki można cofać i ponawiać przy użyciu opcji dostępnych w górnej części okna dialogowego Równania. Opcje Cofnij i Ponów są dostępne we wszystkich widokach. Można cofać i ponawiać wszystkie operacje edycji wykonane od czasu wyświetlenia danego okna. W przypadku zmiany konfiguracji w oknie Równania listy operacji dla funkcji Cofnij i Ponów są resetowane. Nie można wówczas cofnąć ani ponowić wykonanych wcześniej operacji. Wpisywanie z odgadywaniem tekstu Podczas wpisywania równania w oknie dialogowym Równania, po wpisaniu kilku znaków, funkcja odgadywania tekstu wyświetla rozwijaną listę wszystkich zmiennych globalnych, 86

87 Równania funkcji matematycznych i właściwości plików, których nazwy zaczynają się od tych znaków. Zamiast wpisywania całej nazwy można wybrać pozycję z listy rozwijanej. Sprawdzanie składni z kodowaniem kolorystycznym W oknie Równania jest dostępna funkcja sprawdzania składni umożliwiająca wyeliminowanie błędów i skrócenie czasu poświęconego na rozwiązywanie problemów. Podczas wprowadzania tekstu w kolumnach Nazwa i Wartość/Równanie kolor tekstu zmienia się w zależności od następujących warunków: Prawidłowe zmienne globalne, operacje i wymiary są wyświetlane na niebiesko. Niekompletny i nieprawidłowy tekst jest wyświetlany w kolorze czerwonym. Potencjalnie nieprawidłowy tekst, na przykład tekst, który może zawierać zależność cykliczną, jest wyświetlany w kolorze żółtym. W wierszu jest również wyświetlana żółta ikona ostrzegawcza. Prawidłowe operatory, funkcje i inne wprowadzone dane są wyświetlane w kolorze czarnym. Ustawienie kursora myszy nad żółtym lub czerwonym tekstem powoduje wyświetlenie komunikatu ostrzegawczego. Kliknięcie ikony ostrzeżenia powoduje wyświetlenie okna Informacje o błędach zawierającego opis problemu lub błędu. Nawigacja w komórkach tabeli W oknie dialogowym Równania można nawigować pomiędzy komórkami, wierszami i kolumnami przy użyciu następujących klawiszy: Enter Shift + Enter Tab Shift + Tab Udoskonalenia funkcjonalności W niniejszych sekcjach opisano kilka udoskonaleń funkcjonalności dostępnych w oknie dialogowym Równania, zmienne globalne i wymiary. Opcja Automatyczna kolejność rozwiązywania Opcji Automatyczna kolejność rozwiązywania można użyć w celu automatycznego ustalania kolejności równań umożliwiającej otrzymanie dokładnych wyników. Po wybraniu opcji Automatyczna kolejność rozwiązywania aplikacja SolidWorks identyfikuje zależności pomiędzy równaniami i określa taką kolejność, aby niezależnie równania były rozwiązywane przed zależnymi. Oznacza to, że gdy równanie B zostanie zdefiniowane jako funkcja równania A, równanie A będzie zawsze rozwiązywane w pierwszej kolejności. Na przykład w dwóch następujących równaniach aplikacja SolidWorks najpierw ocenia równanie D2@Szkic1@part_inside.Part, dzięki czemu można go następnie użyć jako zmiennej w równaniu "D1@Szkic1@part_outside.Part". D1@Szkic1@part_outside.Part = D2@Szkic1@part_inside.Part + 2 D2@Szkic1@part_inside.Part = Side

88 Równania Kolejność rozwiązywania można wyświetlić w oknie dialogowym Widok uporządkowany w oknie dialogowym Równania. Aby ręcznie zmienić kolejność rozwiązywania równań, należy usunąć zaznaczenie tej opcji Opcja automatycznego przebudowania Opcji Automatycznie przebuduj można użyć w celu automatycznego przebudowania modelu po każdej zmianie równania. Ta opcja ułatwia wizualizację wpływu każdej zmiany dokonanej w równaniu. Łączenie z plikiem tekstowym W oknie dialogowym Równania można utworzyć połączenie z zewnętrznym plikiem tekstowym zawierającym równania i zmienne globalne. Tej opcji można używać zamiast funkcji importowania i eksportowania w celu skonfigurowania stałego połączenia. Nie można jej jednak używać do jednorazowego importowania lub eksportowania. Wygaszanie równań W oknie dialogowym Równania istnieje możliwość wygaszenia równań i zmiennych globalnych we wszystkich widokach. Wyświetlenie oraz usunięcie wygaszenia jest możliwe tylko w widoku Sortowany. Równania i zmienne globalne można wygasić, co ułatwia rozwiązywanie problemów z równaniami. Istnieje także możliwość wygaszenia równań tak, aby kolejne równania można było zastosować do innych konfiguracji części lub złożenia. Wygaszone równania i zmienne globalne można edytować w widoku Sortowany, ale zmiany nie są uwzględniane w modelu do czasu przywrócenia danego równania lub zmiennej globalnej. Komponenty z wieloma wystąpieniami W tej wersji okno dialogowe Równania wyświetla składniki, do których odniesienie jest podane numerem unikatowym wystąpienia. Równania można stosować do określonych wystąpień. Dzięki temu nie zaistnieje niejednoznaczność dotycząca wystąpienia, do którego zostało podane odwołanie w każdym równaniu. Na przykład następujące równania dotyczą tej samej części BigAndSmall, która ma wystąpienia <1> i <2>. W oknie dialogowym Równania można wybrać wystąpienia, do których dane równanie ma być stosowane. "HoleWidth@Sketch1" = "Width@Sketch1@BigAndSmall<2>.Part" "HoleDepth@Cut-Extrude1" = "Depth@Boss-Extrude1@BigAndSmall<1>.Part" / 2.0 "HoleWidthOffset@Sketch1" = ("Width@Sketch1@BigAndSmall<1>.Part" / 2) - ("Width@Sketch1@BigAndSmall<2>.Part" / 2) 88

89 Równania Numer wystąpienia jest zawsze wyświetlany w nawiasach trójkątnych (< >). W poprzednich wersjach program nie wyświetlał numeru wystąpienia. Zamiast tego wybierał ostatnie wystąpienie i operację dostępną w pamięci. Opcja Zmierz Opcji Zmierz... można użyć w celu utworzenia wymiaru zależnego lub orientacyjnego na podstawie wymiaru części lub złożenia. Wartość tego wymiaru może ulec zmianie w przypadku zmiany modelu. Na przykład jeśli równanie zawiera pomiar wysokości części, a ta wysokość zostanie podwojona, wynik równania zostanie również zwiększony dwukrotnie. Opcja Zmierz jest dostępna we wszystkich trzech widokach okna Równania oraz w oknie Modyfikuj. Opcję Zmierz... można wybrać z menu wysuwanego w kolumnie Wartość/Równanie podczas tworzenia lub edycji zmiennych globalnych, operacji, równań i wymiarów. Opcja jest dostępna w menu wysuwanym, jeśli tylko pomiar jest prawidłowy. Tworzenie i edycja równań w oknie dialogowym Równania W oknie dialogowym Równania można tworzyć, edytować, wygaszać, przywracać i usuwać równania. Zmienne globalne i równania są dostępne w jednym miejscu, a menu wysuwane umożliwiają szybsze i dokładniejsze tworzenie zmiennych globalnych. Dodawanie równania Aby dodać równanie w widoku Równania: 1. Wykonać jedną z poniższych czynności: Kliknąć Równania (pasek narzędzi Narzędzia). Kliknąć Narzędzia > Równania. Kliknąć prawym przyciskiem myszy folder Równania w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami. 2. Wybrać widok Równania. 3. W sekcji Równania kliknąć pustą komórkę w kolumnie Nazwa. 4. Kliknąć wymiar w obszarze graficznym. Program SolidWorks wykona następujące czynności: Propaguje nazwę wymiaru do pustej komórki w kolumnie Nazwa i ujmie ją w cudzysłowy. Przeniesie kursor do kolumny Wartość/Równanie i wstawi do niej znak = (znak równości). Wyświetli wysuwane menu z opcjami uruchamiania równania. 5. Po znaku = (znaku równości) wprowadzić składnik równania w następujący sposób: 89

90 Równania Wpisać liczbę lub stwierdzenie warunkowe. Z menu wysuwanego wybrać opcję Zmienna globalna, Funkcja lub Właściwości pliku. Z menu wysuwanego wybrać opcję Zmierz... i użyć narzędzia Zmierz do utworzenia składnika. W komórce zostanie wyświetlony symbol oznaczający, że składnia jest prawidłowa. 6. Wpisać znak + (plus), - (minus) lub inny symbol matematyczny. 7. Dodać kolejny składnik do równania. 8. Po zakończeniu tworzenia równania kliknąć. Rozwiązanie równania zostanie wyświetlone w kolumnie Wyznacza wartość, a kursor zostanie przeniesiony do następnej komórki w kolumnie Komentarz. 9. Dodać komentarz, aby dokumentować intencję projektu. 10. Kliknąć OK, aby zamknąć okno dialogowe. Edycja równania Podczas edycji pamiętać, że: Nazwy wymiarów muszą znajdować się w cudzysłowach. Równania są rozwiązywane od lewej do prawej (tzn. wymiar po lewej jest zależny od wartości po prawej). Równania są rozwiązywane w kolejności, w jakiej pojawiają się w widoku Sortowany. W razie konieczności można zmienić ich kolejność. 1. Wykonać jedną z poniższych czynności: Kliknąć Równania (pasek narzędzi Narzędzia). Kliknąć Narzędzia > Równania. Kliknąć prawym przyciskiem myszy folder Równania w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami. 2. Wybrać widok Równania. 3. Wybrać równanie, zmienną globalną lub wymiar. 4. Edytować wpis. Podczas edytowania równania używać funkcji wpisywania z odgadywaniem tekstu, menu wysuwanego w widoku Równania, Zmienne globalne, Funkcje i Właściwości pliku oraz funkcji sprawdzania składni. W przypadku popełnienia błędu kliknąć Cofnij, aby wyczyścić kolejną wartość. Można wyczyścić jedną wartość po każdym naciśnięciu Cofnij. 5. Kliknąć OK, aby zamknąć okno dialogowe. 90

91 Równania Wygaszanie równania Równania i zmienne globalne można wygasić, co ułatwia rozwiązywanie problemów z równaniami. Istnieje także możliwość wygaszenia równań tak, aby kolejne równania można było zastosować do innych konfiguracji części lub złożenia. 1. Wykonać jedną z poniższych czynności: Kliknąć Równania (pasek narzędzi Narzędzia). Kliknąć Narzędzia > Równania. Kliknąć prawym przyciskiem myszy folder Równania w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami. 2. Wybrać widok Równania. 3. Zaznaczyć wiersz wiersz zawierający zmienną globalną, operację lub równanie, które ma zostać usunięte, i kliknąć prawym przyciskiem myszy. W menu wysuwanym zostanie wyświetlona opcja wygaszenia danego elementu. 4. Z menu wysuwanego wybrać Wygaś. W przypadku pracy z częścią lub złożeniem o kilku konfiguracjach można wygasić: Ta konfiguracja Wszystkie konfiguracje Określ konfiguracje W celu przywrócenia kliknąć widok Sortowany, wybrać wiersz i kliknąć prawym przyciskiem myszy. Z menu wysuwanego wybrać Przywróć. Usuwanie równania Aby usunąć zmienną globalną lub równanie w dowolnym widoku: 1. Zaznaczyć co najmniej jeden wiersz zawierający zmienne globalne lub równania, które mają zostać usunięte, i kliknąć prawym przyciskiem myszy. 2. Z menu wysuwanego wybrać Usuń lub nacisnąć klawisz Delete. 3. Kliknąć OK, aby zamknąć okno dialogowe Równania. Usunięcie zmiennej globalnej lub równania może spowodować, że inne równania zawierające tę zmienną globalną lub to równanie staną się nieprawidłowe. Funkcja sprawdzania składni natychmiast wykrywa taką sytuację i wyświetla symbol ostrzeżenia, a usunięty zwrot ma kolor czerwony we wszystkich miejscach, w których występuje w polu Wartość/Równanie. Może to znacząco skrócić czas wymagany do wykrycia i rozwiązania problemów związanych z niepełnymi równaniami. Używanie opcji Zmierz Aby użyć opcji Zmierz podczas tworzenia lub edytowania równania: 1. Wykonać jedną z poniższych czynności: 91

92 Równania Kliknąć Równania (pasek narzędzi Narzędzia). Kliknąć Narzędzia > Równania. Kliknąć prawym przyciskiem myszy folder Równania w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami. 2. Wybrać widok Równania. 3. W sekcji Równania kliknąć pustą komórkę w kolumnie Nazwa. 4. Kliknąć wymiar w obszarze graficznym. Program SolidWorks wykona następujące czynności: Propaguje nazwę wymiaru do pustej komórki w kolumnie Nazwa i ujmie ją w cudzysłowy. Przeniesie kursor do kolumny Wartość/Równanie i wstawi do niej znak = (znak równości). Wyświetli wysuwane menu z opcjami uruchamiania równania. 5. Z menu wysuwanego wybrać Zmierz W obszarze graficznym wybrać odniesienia w celu utworzenia wymiaru orientacyjnego. 7. W menedżerze PropertyManager Wymiar dokonać zmian parametrów wymiaru i kliknąć. Nowy wymiar pojawi się jako część równania. Zmiana wymiarów w konfiguracjach Jeśli dana część ma kilka konfiguracji, można określić, czy zmiany wymiaru mają mieć wpływ na jedną konfigurację, wszystkie konfiguracje czy też wybrane konfiguracje. Aby określić konfiguracje, w których mają być uwzględniane zmiany w wymiarach: 1. W oknie dialogowym Równania wybrać widok Wymiary. 2. Poddać edycji pole Wartość/Równania dla danego wymiaru. Jeśli wymiar jest uwzględniany w kilku konfiguracjach, w kolumnie zostanie wyświetlona ikona konfiguracji. 3. Z menu wysuwanego wybrać jedną z następujących opcji: Ta konfiguracja Wszystkie konfiguracje Określ konfiguracje 4. Kliknąć OK, aby zamknąć okno dialogowe. Eksportowanie, importowanie i łączenie równań z plikiem Udoskonalenia dostępne w tej wersji zapewniają o wiele większą kontrolę nad importowaniem, eksportowaniem i łączeniem równań. Wszystkie lub wybrane równania można wyeksportować do pliku tekstowego lub zaimportować je z pliku tekstowego. Plik tekstowy może być współużytkowany przez inne części i złożenia, w których używane są takie same zmienne globalne i równania. 92

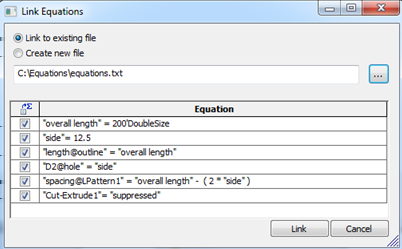

93 Równania Opcja Połącz z plikiem zewnętrznym umożliwia utworzenie stałych połączeń z plikami tekstowymi tak, aby zmiany w pliku tekstowym były propagowane do modelu. Opcja Połącz z plikiem zewnętrznym zawsze tworzy połączenie z plikiem zewnętrznym. Funkcje Eksportuj i Importuj zawierają opcje umożliwiające jednorazowe wyeksportowanie i zaimportowanie bez tworzenia połączenia. Łączenie z plikami zewnętrznymi Aby wyeksportować równania przy użyciu opcji Połącz z plikiem zewnętrznym w oknie dialogowym Równania: 1. W dowolnym widoku zaznaczyć pole wyboru Połącz z plikiem zewnętrznym. 2. W oknie dialogowym Połącz równania: a) Wybrać Utwórz nowy plik. b) Określić nazwę i lokalizację pliku tekstowego. c) W kolumnie Równania usunąć znak zaznaczenia dla wszelkich równań, które nie mają zostać wyeksportowane. d) Kliknąć Łącz. Równania zostaną zapisane w pliku tekstowym. Plik tekstowy można importować do innych części i złożeń. Następnie w oknie dialogowym Równania: Zostanie wyświetlona kolumna Łącz określająca, które równania są połączone z plikiem. Pole Połącz z plikiem zewnętrznym jest zaznaczone oraz wyświetlana jest ścieżka do pliku zewnętrznego. Dokonane później zmiany w pliku tekstowym będą propagowane w modelu. Równania i zmienne globalne, które są połączone z zewnętrznym plikiem, nie mogą być modyfikowane w oknie dialogowym Równania. Należy je modyfikować w pliku zewnętrznym. W celu usunięcia połączenia i zmodyfikowania równania w oknie dialogowym należy anulować zaznaczenie pola wyboru w kolumnie Łącz. 93

94 Równania Do zewnętrznego pliku tekstowego można zawsze uzyskać dostęp, klikając Otwórz połączony plik. Eksportowanie równań Aby wykonać eksport równań do pliku tekstowego: 1. Należy zdefiniować równania w oknie dialogowym Równania. 2. Kliknąć Eksport. 3. W oknie dialogowym Zapisz jako: a) Należy określić nazwę i lokalizację dla pliku tekstowego. b) Wpisać opis pliku. c) Kliknąć Zapisz. 4. W oknie dialogowym Eksport równań: a) Zaznaczyć lub odznaczyć Połącz z plikiem. b) W kolumnie Równania usunąć znak zaznaczenia dla wszelkich równań, które nie mają być eksportowane. c) W kolumnie Łącz usunąć znacznik wyboru przy równaniach, które nie mają być łączone z plikiem zewnętrznym. d) Kliknąć Eksport. Równania zostaną zapisane w pliku tekstowym. Plik tekstowy można importować do innych części i złożeń. Gdy została wybrana opcja Połącz z plikiem, zmiany wprowadzone w pliku tekstowym części rozchodzą się na model. Następnie w oknie dialogowym Równania: Zostanie wyświetlona kolumna Łącz wskazująca na równania połączone z plikiem. Zostanie zaznaczone pole wyboru Połącz z plikiem zewnętrznym wraz ze ścieżką do zewnętrznego pliku. Równania i zmienne globalne, które są połączone z zewnętrznym plikiem, nie mogą być modyfikowane w oknie dialogowym Równania. Należy je modyfikować w pliku zewnętrznym. Aby anulować połączenie i poddać edycji równanie w oknie dialogowym, usunąć zaznaczenie pola wyboru przy tym równaniu w kolumnie Łącz. Importowanie równań Można importować równania z pliku tekstowego do części lub złożenia. 1. W części lub złożeniu kliknąć Narzędzia > Równania. 2. W oknie dialogowym Równania kliknąć Importuj. 3. W oknie dialogowym Otwórz: a) Wybrać plik tekstowy. b) Kliknąć Otwórz. 4. W oknie dialogowym Import równań można: a) Zaznaczyć lub odznaczyć opcję Połącz z plikiem. b) W kolumnie Równania usunąć znacznik wyboru przy równaniach, które nie mają być importowane. 94

95 Równania c) W kolumnie Łącz usunąć znacznik wyboru przy równaniu, które nie ma być łączone z plikiem zewnętrznym. Gdy jest wybrana opcja Połącz z plikiem, zmiany wprowadzone w pliku tekstowym aktualizują równania i zmienne w modelu. d) Kliknąć Importuj. Równania z pliku tekstowego są importowane do modelu. Gdy została wybrana opcja Połącz z plikiem, zmiany wprowadzone w pliku tekstowym części rozchodzą się na model. Następnie w oknie dialogowym Równania: Zostanie wyświetlona kolumna Łącz wskazująca na równania połączone z plikiem. Zostanie zaznaczone pole wyboru Połącz z plikiem zewnętrznym wraz ze ścieżką do zewnętrznego pliku. Równania i zmienne globalne, które są połączone z zewnętrznym plikiem, nie mogą być modyfikowane w oknie dialogowym Równania. Należy je modyfikować w pliku zewnętrznym. Aby usunąć połączenie i poddać edycji równanie w oknie dialogowym, usunąć zaznaczenie pola wyboru przy tym równaniu w kolumnie Łącz. Tworzenie równań w zewnętrznych plikach Można tworzyć równania w pliku tekstowym, a następnie importować je do jednej lub kilku części bądź złożeń. 1. Otworzyć plik tekstowy w takiej aplikacji jak np. Notepad. 2. Wpisać równania w takim samym formacie, jaki używany jest w oknie dialogowym Równania. Na przykład: można zdefiniować zmienną globalną baza i zdefiniować dwa skojarzone wymiary. "baza" = 20 "D1@Dodanie-Wyciągnięcie1" = "baza" + 10 "D2@Szkic1" = ("baza"*3) Zapisać plik tekstowy. Przy użyciu okna dialogowego Równania można zaimportować plik tekstowy do części lub złożeń. Można wybrać połączenie modeli z plikiem tekstowym, dzięki czemu zmiany wprowadzane w pliku tekstowym powodują aktualizację równań i zmiennych w modelach. Zmiana równań przy użyciu połączonego pliku Można zmienić równania w połączonym pliku tekstowym, aby zmiany zostały uwzględnione w części. Aby zmienić równania w połączonym pliku tekstowym: 1. W dowolnym widoku, w dolnej części okna dialogowego Równania, kliknąć Otwórz połączony plik. Otwarty zostanie plik tekstowy. 2. Zmienić jedno lub więcej równań. 3. Zapisać plik tekstowy. 95

96 Równania 4. W oknie dialogowym Równania można połączyć i odłączyć poszczególne równania, zaznaczając lub anulując zaznaczenie pól wyboru w kolumnie Połączenia. 5. Aby wyświetlić zmienione równania, kliknąć Przebuduj. Tworzenie równań w oknie dialogowym Modyfikuj Podczas pracy z modelem można wprowadzać równania i zmienne globalne bezpośrednio w oknie dialogowym Modyfikuj dotyczącym wymiarów. Do utworzenia równania dla komponentu nie jest konieczne otwieranie okna dialogowego Równania, zmienne globalne i wymiary. Równania i zmienne globalne utworzone w oknie dialogowym Modyfikuj są uwzględniane w oknie dialogowym Równania. Tworzenie zmiennej globalnej Aby utworzyć zmienną globalną w oknie dialogowym Modyfikuj dotyczącym wymiaru: 1. Kliknąć dwukrotnie wymiar w modelu. Zostanie wyświetlone związane z wymiarem okno dialogowe Modyfikuj przedstawiające nazwę wymiaru i jego aktualną wartość. 2. W drugim wierszu okna dialogowego Modyfikuj wprowadzić = (znak równości). Wprowadzić nazwę nowej zmiennej globalnej i ująć ją w cudzysłów. Tekst zostanie wyświetlony w kolorze żółtym, a obok nazwy pojawi się przycisk Utwórz zmienną globalną. 3. Kliknąć przycisk Utwórz zmienną globalną lub nacisnąć klawisz Enter albo kliknąć ikonę, a następnie Tak. Po lewej stronie równania pojawi się przycisk zmiennej globalnej. Kliknięcie przycisku zmiennej globalnej powoduje przełączanie wyświetlania nazwy zmiennej globalnej oraz jej obliczonej wartości. 4. Kliknąć, aby potwierdzić. Zmiany wartości zmiennej globalnej są aktualizowane we wszystkich równaniach oraz zmiennych w modelu zawierającym odniesienia do tej zmiennej globalnej. Po kolejnym wyświetleniu okno dialogowe Równania będzie zawierało: Nową zmienną globalną. Równanie określające wymiar równy wartości zmiennej globalnej. Tworzenie równania Aby utworzyć równanie w oknie dialogowym Modyfikuj dotyczącym wymiaru: 1. Kliknąć dwukrotnie wymiar w modelu. Zostanie wyświetlone związane z wymiarem okno dialogowe Modyfikuj przedstawiające nazwę wymiaru i jego aktualną wartość. 96

97 Równania 2. W drugim wierszu okna dialogowego Modyfikuj wprowadzić = (znak równości). Wprowadzić równanie w taki sam sposób jak w oknie dialogowym Równania. 3. Kliknąć. Obok równania pojawi się ikona Równania. Po kolejnym otwarciu okna dialogowego Równania zostanie wyświetlone nowe równanie. Nie można zmienić obliczanej wartości w oknie dialogowym Modyfikuj. Równania i konfiguracje W przypadku części i złożeń posiadających kilka konfiguracji można wyświetlić zmienne globalne, wymiary i równania używane w konkretnej konfiguracji, korzystając z listy rozwijanej konfiguracji w prawym górnym rogu dowolnego widoku. Dla części i złożeń posiadających kilka konfiguracji można utworzyć zmienne globalne i równania stosowane tylko w wybranych konfiguracjach. W tym celu należy najpierw utworzyć równanie, a następnie wygasić je dla niektórych konfiguracji. Stosowanie równań do wybranych konfiguracji Aby utworzyć zmienną globalną lub równanie, które mają zostać zastosowane tylko do wybranych konfiguracji: 1. Wybrać widok Równania. 2. Utworzyć zmienną globalną lub równanie i kliknąć prawym przyciskiem myszy. 3. Z menu wysuwanego wybrać Wygaś Określ konfiguracje, a następnie określić konfiguracje, w których dana zmienna globalna lub równanie nie mają być używane. Wybrać widok Sortowany, aby wyświetlić wszystkie zmienne globalne i równania utworzone dla danej części lub złożenia, w tym również te, które zostały wygaszone dla niektórych konfiguracji. Przywracanie równań do wybranych konfiguracji Aby przywrócić zmienną globalną lub równanie dla jednej konfiguracji: 1. Wybrać widok Sortowany. 2. Wybrać konfigurację z listy rozwijanej w prawym górnym rogu okna dialogowego. 3. Wybrać wiersz zawierający zmienną globalną lub równanie i kliknąć prawym przyciskiem myszy. 4. Z menu wysuwanego wybrać Przywróć Ta konfiguracja. 97

98 Równania Używanie równań W tym przykładzie zostanie zmieniona wielkość modelu za pomocą okien dialogowych Równania, zmienne globalne i wymiary oraz Modyfikuj. 1. Otworzyć plik katalog_instalacyjny\samples\whatsnew\equations\front_01.sldprt. 2. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy folder Równania, po czym kliknąć Zarządzaj równaniami. Zostanie wyświetlone okno dialogowe Równania. 3. Kliknąć widok Równania. 4. Kliknąć pierwszy wiersz w obszarze Zmienne globalne o nazwie overall length i zmienić wartość w kolumnie Wartość/Równanie ze 100 na Nacisnąć klawisz Enter lub Tab, aby przejść do kolejnej komórki w wierszu Komentarze. Wartość w kolumnie Wyznacza wartość zostanie automatycznie zaktualizowana, a model zostanie przebudowany. Wszystkie wymiary wykorzystujące zmienną globalną overall length zwiększą się dwukrotnie. 6. Wpisać komentarz, na przykład Doubled Size. 98

99 Równania 7. Kliknąć Cofnij tyle razy, aby przywrócić oryginalną wartość overall length, czyli 100mm. Ponieważ została wybrana opcja Automatycznie przebuduj, zostaną przywrócone oryginalne wymiary modelu. Wszystkie wymiary wykorzystujące zmienną globalną overall length zostaną przywrócone do wartości początkowych. Zawartość komórki Komentarze zostanie usunięta. 8. Kliknąć Ponów, aby przywrócić nowe wymiary modelu. 9. Wygasić operację Cut-Extrude1: a) W obszarze Operacje kliknąć pustą komórkę. b) W drzewie operacji FeatureManager kliknąć Cut-Extrude1. Zostanie wyświetlona nazwa Operacje. SolidWorks wypełni następną komórkę znakiem = (znak równości) i zostanie wyświetlona lista rozwijana z ustawieniami opcji Zmienne globalne, Funkcje, Właściwości pliku i Zmierz. c) Rozwinąć listę Zmienne globalne, wybrać wygaszone i kliknąć. Do kolumny Wyznacza wartość zostanie dodane wygaszenie. Można również zdefiniować wygaszanie przy użyciu składni funkcji if języka Visual Basic. Eksportowanie i łączenie równań Poniższe kroki przedstawiają udoskonalony tok prac przy łączeniu i eksportowaniu równań do plików tekstowych. 1. W oknie dialogowym Równania kliknąć Eksportuj. 2. W oknie dialogowym Zapisz jako: a) Określić nazwę i lokalizację pliku tekstowego. b) Kliknąć Zapisz. Równania zostaną zapisane w pliku tekstowym. Pojawi się okno dialogowe Eksport równań. 99

100 Równania W oknie dialogowym Eksport równań znajdują się dwie kolumny. Pierwsza kolumna zawiera równania, które zostaną wyeksportowane do pliku tekstowego. W drugiej kolumnie są zawarte równania, które zostaną połączone pomiędzy modelem a plikiem tekstowym, aby zmiany były powielane w obu tych miejscach. Domyślnie eksportowane i łączone są wszystkie równania. Poszczególne równania można łączyć i rozłączać, zaznaczając pola wyboru w kolumnie Połączenia i usuwając ich zaznaczenie. Takie same możliwości są oferowane przez okno dialogowe Równania podczas tworzenia połączenia z zewnętrznym plikiem. 3. W oknie dialogowym Eksport równań kliknąć Eksportuj. W oknie dialogowym Równania będzie zaznaczona opcja Połącz z plikiem zewnętrznym. Zostanie także podana ścieżka do pliku. 4. W oknie dialogowym Równania kliknąć Otwórz połączony plik. Plik zostanie otwarty w edytorze tekstu. 100

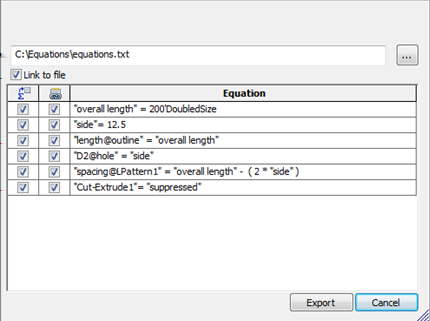

101 Równania 5. Zmienić wartość overall length z 200 na 100 i zaktualizować komentarz z DoubledSize na Original Size. Następnie zapisać plik. 6. W oknie dialogowym Równania kliknąć Przebuduj. Wszystkie wymiary wykorzystujące zmienną globalną overall length zostaną zmniejszone do wymiarów początkowych. W oknie dialogowym Równania zostanie wyświetlona dodatkowa kolumna dla pozycji połączonych z plikiem zewnętrznym. Równań i zmiennych globalnych połączonych z plikiem zewnętrznym nie będzie już można zmieniać w tym oknie dialogowym. Zmiany należy wprowadzić w zewnętrznym pliku. 7. W oknie dialogowym Równania usunąć zaznaczenie opcji Połącz z plikiem zewnętrznym. Pozwoli to na zmianę wszystkich równań i zmiennych globalnych z poziomu okna dialogowego. Usunięta zostanie także ścieżka do pliku zewnętrznego oraz kolumna Łącz. Zmiana wartości równania w oknie dialogowym Modyfikuj Zmiana wartości w oknie dialogowym Modyfikuj oznacza automatyczną aktualizację modelu oraz okna dialogowego Równania, zmienne globalne i wymiary. 1. W drzewie operacji FeatureManager kliknąć opcję Dodanie-wyciągnięcie1. Model zostanie wyświetlony w trybie szkicu. 2. Dwukrotnie kliknąć na szkicu wymiar length@outline. 101

102 Równania 3. W oknie dialogowym Modyfikuj zmienić wymiar ze 100 na 200. Po wstawieniu lub zmodyfikowaniu zmiennej globalnej w oknie dialogowym Modyfikuj w polu wprowadzania zostanie wyświetlony komunikat Utwórz zmienną globalną. Wymiar length@outline i zmienna globalna overall length oznaczają tę samą wartość. 4. Kliknąć Przebuduj, a następnie. 5. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy folder Równania, po czym kliknąć Zarządzaj równaniami. W oknie dialogowym Równania zostanie wyświetlona nowa wartość wymiaru length@outline oraz zmiennej globalnej overall length. 102

103 11 SolidWorks Enterprise PDM Dostępne jako oddzielnie sprzedawany produkt, który może być używany łącznie z produktami SolidWorks Standard, SolidWorks Professional lub SolidWorks Premium. Rozdział ten zawiera następujące tematy: Narzędzie administracyjne Eksplorator plików i dodatek SolidWorks Zgodność z innymi produktami Wydajność systemu Rozszerzony dostęp klienta internetowego Narzędzie administracyjne Dostosowane menu Enterprise PDM Można dostosować sposób wyświetlania menu i podmenu w interfejsie użytkownika Eksploratora Windows. Na pasku menu narzędzia Enterprise PDM można zmieniać dostępne polecenia oraz ich kolejność w menu: Akcje Modyfikuj Wyświetlanie Narzędzia Można dostosowywać menu skrótów wyświetlane w okienku widoku plików, kiedy: Wybrane są pliki Wybrane są foldery Nic nie jest wybrane Dostosowywanie menu Strona Menu w oknie dialogowym Ustawienia pozwala na dostosowanie menu widocznych dla użytkowników w widoku plików Eksploratora Windows. Aby dostosować menu użytkownika, należy: 1. W narzędziu administracyjnym rozwinąć pozycję Użytkownicy, a następnie dwukrotnie kliknąć użytkownika, którego menu ma zostać dostosowane. 2. W oknie dialogowym Właściwości kliknąć Ustawienia. 3. W lewym okienku okna dialogowego użytkownika Ustawienia kliknąć pozycję Menu. 103

104 SolidWorks Enterprise PDM 4. Z listy rozwijanej Menu docelowe wybrać menu widoku plików do modyfikacji: Kliknięcie tła prawym przyciskiem myszy Kliknięcie pliku prawym przyciskiem myszy Kliknięcie folderu prawym przyciskiem myszy Pasek\Akcje Pasek\Modyfikuj Pasek\Wyświetlaj Pasek\Narzędzia Kiedy nic nie jest zaznaczone, a użytkownik kliknie prawym przyciskiem myszy, wyświetlane jest menu podręczne. Kiedy użytkownik kliknie prawym przyciskiem myszy w sytuacji, gdy jest zaznaczony plik, wyświetlane jest menu podręczne. Kiedy użytkownik kliknie prawym przyciskiem myszy w sytuacji, gdy jest zaznaczony folder, wyświetlane jest menu podręczne. Menu Akcje na pasku menu oprogramowania Enterprise PDM. Menu Modyfikuj na pasku menu oprogramowania Enterprise PDM. Menu Wyświetlaj na pasku menu oprogramowania Enterprise PDM. Menu Narzędzia na pasku menu oprogramowania Enterprise PDM. Widoczne są polecenia z wybranego menu. 5. Wykonać dowolną z poniższych czynności: Aby usunąć polecenie, należy je zaznaczyć i kliknąć. Aby dodać separator do menu, należy wybrać polecenie, które ma znaleźć się poniżej separatora, i kliknąć. Aby dodać polecenie do menu, należy wyświetlić dostępne polecenia pod pozycją Dostępne polecenia, a następnie przejść do karty Lista płaska lub Skategoryzowane. Następnie przeciągnąć polecenie w żądane miejsce lub kliknąć w celu dodania wybranego polecenia na spodzie menu. Aby zmienić położenie polecenia lub rozdzielenia w menu, należy je zaznaczyć i kliknąć lub 6. Aby zmodyfikować inne menu, powtórzyć kroki 4 i 5. Można dodać to samo polecenie do wielu menu. 7. Wykonać jedną z poniższych czynności: Kliknąć Zastosuj, aby zapisać zmiany i zamknąć okno dialogowe Ustawienia. Kliknąć Anuluj, aby zamknąć okno dialogowe Ustawienia bez zapisywania zmian. Kiedy pojawi się monit o potwierdzenie zamiaru odrzucenia zmian, należy kliknąć Tak. 104

105 SolidWorks Enterprise PDM Kopiowanie ustawień menu Możliwe jest utworzenie dostosowanych menu dla jednego użytkownika i skopiowanie ich dla innych użytkowników. Aby skopiować dostosowane menu od innego użytkownika, należy: 1. Na stronie Menu okna dialogowego Ustawienia kliknąć Kopiuj. 2. W oknie dialogowym Kopiuj ustawienia menu w polu Menu do skopiowania wykonać jedną z następujących czynności: Wybrać <Kopiuj wszystkie menu>. Wybrać pojedyncze menu do skopiowania. 3. W polu Użytkownik źródłowy wybrać użytkownika, którego ustawienia mają zostać skopiowane. 4. Kliknąć OK. 5. Kliknąć Zastosuj. Przywracanie domyślnych ustawień menu W menu użytkownika można przywrócić ustawienia domyślne. Operacja resetowania powoduje powrót do ustawień domyślnych we wszystkich menu. 1. Na stronie Menu okna dialogowego Ustawienia kliknąć opcję Zresetuj. 2. Po pojawieniu się monitu o potwierdzenie zamiaru zresetowania ustawień wszystkich menu należy kliknąć OK. Wyświetlanie pełnych nazw użytkowników w interfejsie użytkownika Jeśli nazwy logowania są zaszyfrowane, można wyświetlić w interfejsie użytkownika pełne nazwy użytkowników, aby łatwiej zidentyfikować osobę używającą pliku. W oprogramowaniu Enterprise PDM nazwy użytkowników są wyświetlane w celu wskazania, kto wyewidencjonował lub utworzył pliki, wysłał lub otrzymał wiadomości lub rozpoczął czynności wykonywane na plikach. Jeśli firma tworzy użytkowników z przyciętymi nazwami użytkowników, na przykład przez ich importowanie z usługi Windows Active Directory, zidentyfikowanie osób wyłącznie na podstawie nazw logowania może być trudne. W narzędziu administracyjnym można zmienić ustawienia użytkowników i wybrać opcję wyświetlania w interfejsie użytkownika pełnych nazw. Warto porównać przykłady z kolumny Wyewidencjonowane przez w widoku plików Eksploratora Windows: 105

106 SolidWorks Enterprise PDM Wyświetlane nazwy logowania: Wyświetlane pełne nazwy: Aby wyświetlać pełne nazwy użytkowników, należy: 1. W lewym okienku narzędzia administracyjnego rozwinąć pozycję Użytkownicy. 2. Kliknąć prawym przyciskiem myszy swoją nazwę użytkownika i kliknąć Ustawienia. 3. W lewym okienku okna dialogowego Ustawienia kliknąć pozycję Eksplorator. 4. W obszarze Różne wybrać Pokaż pełne nazwy użytkowników. 5. Kliknąć Zastosuj. Replikacja w warunkach pracy awaryjnej Replikacja jest odporna na usterki i może obsługiwać scenariusze WAN, kiedy nie wszystkie serwery są zawsze dostępne. Jeśli nie powiedzie się pierwsza próba przywrócenia pliku, serwer archiwizacji skorzysta z tabeli odnośników, aby wybrać inne serwery na potrzeby replikacji pliku. Tabela ustawia priorytety serwerów na podstawie ustawień replikacji wprowadzonych w narzędziu administracyjnym. Jeśli nie powiedzie się żadna z prób pobrania pliku, serwer archiwizacji powtórzy operację. Domyślnie serwer replikacji powtarza operację dwukrotnie przed całkowitym przerwaniem. Można zmienić liczbę kolejnych prób, tworząc na serwerze archiwizacji nowy klucz DWORD o nazwie RetriesCount w następującej lokalizacji rejestru: HK_LOCAL_MACHINE\SOFTWARE\SolidWorks\Applications\ PDMWorks Enterprise\ArchiveServer\Vaults\vault_name Wartość szesnastkowa wpisana w słowie kluczowym RetriesCount określa liczbę ponawianych prób. Eksplorator plików i dodatek SolidWorks Opcja Przejdź do Opcja Przeglądaj w menu skrótów kart Zawartość oraz Gdzie używane zmienia element aktywny karty na plik odniesienia, do którego przechodzi użytkownik. We wcześniejszych wersjach opcja Przeglądaj otwierała nowe okno Eksploratora Windows. W oprogramowaniu SolidWorks Enterprise PDM 2012 opcja Przeglądaj zmienia element aktywny na plik odniesienia bez otwierania nowego okna. Nowe zachowanie dotyczy także nawigowania do plików w przechowalni za pomocą kart Zawartość oraz Gdzie używane w oknach dialogowych Otwórz oraz Zapisz jako. Z takim 106

107 SolidWorks Enterprise PDM działaniem można się spotkać przy otwieraniu okien dialogowych z poziomu oprogramowania SolidWorks oraz dowolnej, standardowej aplikacji Microsoft Windows, np. Notatnik czy Microsoft Office. Nowe okno można otworzyć także za pomocą opcji Przeglądaj w nowym oknie. Korzystanie z opcji Przeglądaj Opcja Przeglądaj jest przydatna, kiedy trzeba zmienić aktywny element do pliku odniesienia bez otwierania nowego okna dialogowego. Ten prosty przykład przedstawia, w jaki sposób zmienić element aktywny karty Zawartość na plik odniesienia bez otwierania nowego okna dialogowego. 1. W okienku widoku plików wybrać plik z przechowalni i kliknąć kartę Zawartość w celu wyświetlenia plików, do których się on odnosi. 2. Kliknąć plik odniesienia prawym przyciskiem myszy i kliknąć Przeglądaj. Element aktywny karty Zawartość zmieni się na wybrany plik. Używanie opcji Przeglądaj w nowym oknie Opcja Przeglądaj w nowym oknie jest przydatna, kiedy trzeba otworzyć nowe okno z wybranym plikiem ustawionym jako element aktywny. 1. W okienku widoku plików wybrać plik z przechowalni i kliknąć kartę Gdzie używane w celu wyświetlenia plików, które się do niego odnoszą. 2. Kliknąć prawym przyciskiem myszy, po czym kliknąć pozycję Przeglądaj w nowym oknie. Zostanie otwarte nowe okno w tym samym folderze i tej samej karcie, ale ze zmienionym elementem aktywnym do wskazanego pliku. Okno oryginalne pozostanie otwarte. Eksportowanie list LM z wcięciami Można zachować strukturę wcięć obliczonej listy materiałów aplikacji Enterprise PDM lub listy zapisanej podczas eksportowania jej do arkusza kalkulacyjnego Microsoft Excel. Po pojawieniu się monitu należy dodać do pliku wynikowego kolumnę Poziom. Dodana kolumna będzie zawierać numeryczną reprezentację poziomów list materiałów. Aby zachować strukturę wcięć listy materiałów, należy: 1. W Eksploratorze Windows wybrać złożenie z przechowalni. 2. Na karcie Lista materiałów kliknąć Wyświetlanie LM - wcięte. 3. Kliknąć Otwórz jako CSV. 4. Kiedy pojawi się monit o utworzenie w pliku CSV kolumny Poziom, kliknąć Tak. Kolumna Poziom z wartościami numerycznymi odpowiadającymi strukturze listy materiałów będzie się znajdować w pierwszej kolumnie arkusza kalkulacyjnego. Kolumny tej można użyć do posortowania eksportowanej listy materiałów. 107

108 SolidWorks Enterprise PDM Wyszukiwanie wewnątrz okien dialogowych powiązanych z plikami Wbudowana w aplikację Enterprise PDM funkcja wyszukiwania pozwala na wyszukiwanie plików i folderów w Eksploratorze Windows oraz wszystkich standardowych oknach dialogowych powiązanych z plikami. Ta metoda służy do wyszukiwania z poziomu: Okien dialogowych oprogramowania SolidWorks powiązanych z plikami, np. Otwórz, Zapisz jako, Wstaw oraz Zastąp. Okien dialogowych Otwórz oraz Zapisz jako w aplikacjach takich, jak Microsoft Word i Excel czy Adobe Reader. Aby wykonać wyszukiwanie osadzone, należy: 1. Wykonać jedną z następujących czynności: Kliknąć Otwórz wyszukiwanie Domyślnie używana jest karta Pełne wyszukiwanie. (pasek menu Enterprise PDM). Jeśli dostępnych jest wiele kart wyszukiwania plików, rozwinąć obszar Otwórz wyszukiwanie i wybrać kartę do zastosowania. Karta wyszukiwania zostanie wyświetlona w prawym górnym okienku. 2. Wykonać jedną z poniższych czynności: Użyć kryteriów z karty do zdefiniowania wyszukiwania i kliknąć Rozpocznij wyszukiwanie. Jeśli istnieją wyszukiwania zapisane jako ulubione, rozwinąć pozycję Ulubione wyszukiwania i wybrać żądane wyszukiwanie. 3. Aby przywrócić wartości domyślne we wszystkich polach karty wyszukiwania, kliknąć Wyczyść wyszukiwanie. 4. Aby zamknąć wyszukiwanie osadzone, kliknąć Zamknij wyszukiwanie. 108

109 SolidWorks Enterprise PDM Wyszukiwanie osadzone służy wyłącznie do wyszukiwania plików i folderów. Aby wyszukiwać elementy lub użytkowników, należy użyć narzędzia Wyszukiwanie Enterprise PDM. Aby otworzyć okno dialogowe Wyszukiwanie Enterprise PDM, należy: 1. Rozwinąć element Otwórz wyszukiwanie i kliknąć Narzędzie wyszukiwania. 2. Wybrać z listy Wyszukiwania w lewym okienku żądaną kartę wyszukiwania. Przełączanie wersji na karcie Gdzie używane Na karcie Gdzie używane można za pomocą przycisku Wersja przełączać się pomiędzy wyświetlaniem odniesień dla wszystkich wersji pliku i wybraniem wersji pliku, dla której są wyświetlane odniesienia. Ponadto zmieniono działanie przycisku Konfiguracje na kartach Gdzie używane oraz Zawartość. Teraz ukrywa on wszystkie konfiguracje lub pozwala wybrać konfigurację do zastosowania. Stany przełączania Wersja oraz Konfiguracje utrzymują się: Kiedy wybrany zostanie inny plik w widoku plików Po zmianie folderu Pomiędzy sesjami przechowalni aplikacji Enterprise PDM Wyświetlanie informacji o wersji Na karcie Gdzie używane aktywny jest przycisk Wersja. Na karcie Zawartość przycisk Wersja działa jak etykieta na liście rozwijanej wersji. Można wybierać określone wersje, ale nie można wybrać opcji <Wszystkie wersje>. Kiedy w widoku plików jest wybrany plik z przechowalni, wykonać na karcie Gdzie używane jedną z następujących czynności: Aby wyświetlić pliki, które odnoszą się do wszystkich wersji wybranego pliku, kliknąć na lewo od górnej listy rozwijanej. Przycisk Wersja: zostanie wyróżniony, a na liście rozwijanej będzie widoczna opcja <Wszystkie wersje>. Kiedy są wyświetlane wszystkie wersje, wybranie określonej konfiguracji do wyświetlenia nie jest możliwe. Aby wyświetlić pliki, które odnoszą się do określonej wersji wybranego pliku, należy kliknąć. Przycisk Wersja nie będzie już wyróżniony i będzie można wybrać określoną wersję z listy rozwijanej. 109

110 SolidWorks Enterprise PDM Wyróżniony przycisk Konfiguracja oznacza, że z listy rozwijanej można wybrać konfigurację. Wyświetlanie konfiguracji Przycisk Konfiguracja pozwala na włączanie i wyłączanie opcji wyboru konfiguracji w kartach Gdzie używane oraz Zawartość. Kiedy w widoku plików jest wybrany plik z przechowalni, następujące metody służą do wyświetlania konfiguracji: 1. Na karcie Zawartość: Kiedy jest aktywny przycisk Konfiguracja, lista rozwijana pozwala na wybranie konfiguracji, w jakiej mają być wyświetlane pliki odniesień. Aby zdezaktywować listę rozwijaną Konfiguracje, należy kliknąć Konfiguracja. Przycisk zmieni się w etykietę, a lista rozwijana będzie wskazywać, że wybrano opcję ukrycia konfiguracji. 2. Na karcie Gdzie używane: a) Jeśli aktywna jest opcja Wersja, kliknąć, aby ją zdezaktywować, po czym kliknąć Konfiguracja, aby aktywować możliwość wyboru konfiguracji. Przycisk Konfiguracja będzie wyróżniony, a lista rozwijana stanie się aktywna. b) Z listy rozwijanej wybrać konfigurację do wyświetlenia. Paski narzędzi okna dialogowego Do okna dialogowego używanego do manipulowania grupami plików został dodany pasek narzędzi. Ułatwia to korzystanie z poleceń, które wcześniej były dostępne tylko przy użyciu menu skrótów. Paski narzędzi zawierają nowe przyciski, a w niektórych przypadkach zmodyfikowane przyciski. 110

111 SolidWorks Enterprise PDM Przycisk Polecenie Wybierz pliki Otwórz listę plików Zapisz listę plików Nowy wysuwany element sterujący: Generuj dla konfiguracji Generuj tylko dla plików Nowy wysuwany element sterujący: Wersja odnoszona Najnowsza wersja Opis Pozwala na użycie symboli wieloznacznych do wybierania grupy plików. Otwiera listę plików w programie Microsoft Excel. Pozwala zapisać listę plików jako rozdzielony przecinkami plik tekstowy.txt. Umożliwia połączenie elementu z określoną konfiguracją pliku. Umożliwia połączenie elementu z plikiem, niezależnie od konfiguracji. Używa dołączonej wersji odniesień. Używa najnowszej wersji odniesień. Następujące okna dialogowe zawierają paski narzędzi: Okno dialogowe Dostęp Pobierz Akcja > Pobierz najnowszą wersję X X X Działania > Pobierz wersję Zaewidencjonuj Akcja > Zaewidencjonuj X X X Wyewidencjonuj\Cofnij wyewidencjonowanie Akcja > Wyewidencjonuj X X X Wykonaj przejście Modyfikuj > Zmień stan X X X Inkrementuj poprawkę Modyfikuj > Inkrementuj poprawkę X X X X Połącz pliki z elementem W oknie dialogowym Eksplorator elementów: X X X X X Kliknij prawym przyciskiem myszy element i wybierz Połącz pliki z elementem. Wybierz co najmniej jeden plik i kliknij Otwórz. 111

112 SolidWorks Enterprise PDM Zgodność z innymi produktami Produkt SolidWorks Enterprise PDM 2012 oferuje rozszerzoną obsługę oprogramowania CAD, Microsoft Office, Internet Explorer oraz procesorów 64-bitowych. Możliwa jest obsługa następującego oprogramowania: Narzędzia CAD SolidWorks 2012 AutoCAD 2012 Autodesk Inventor 2012 Solid Edge ST3 Produkty Microsoft Microsoft Office 2010 Internet Explorer 9 Platformy 64-bitowe Enterprise PDM Web Server AutoCAD Solid Edge Wydajność systemu Wydajność systemu została zwiększona na potrzeby użytkowników pracujących z dużymi zestawami danych oraz użytkowników pracujących zdalnie z funkcją kopiowania drzewa oraz dokumentami utworzonymi z szablonów. Szybsze działanie systemu w przypadku dużych zestawów danych Użytkownicy pracujący z dużymi zestawami danych mogą teraz zauważyć znacząco szybsze działanie systemu. W poprzednich wersjach programu Enterprise PDM w przypadku pracy z dużymi zestawami danych zawierającymi wiele związków elementów nadrzędnych i podrzędnych mogły występować długie opóźnienia lub zawieszenia systemu. Miało to miejsce podczas korzystania z funkcji wyświetlania informacji na karcie Zawiera w Eksploratorze Windows lub w dodatkach CAD, w przypadku gdy dla częstotliwości odświeżania Archiwum była ustawiona niska wartość, na przykład pięć sekund. Tworzenie nowych dokumentów ze zdalnie zreplikowanych lokalizacji o dużych opóźnieniach połączenia z serwerem SQL Tworzenie przez użytkowników w zdalnych biurach nowych dokumentów przy użyciu szablonów oraz narzędzia kopiowania drzewa zajmuje obecnie mniej czasu. Połączenie zapytań zapisujących zmienne kart umożliwiło nawet trzykrotne przyspieszenie tworzenia dokumentów przy użyciu szablonów. Ulepszone metody zapytań zoptymalizowały ruch w sieci WAN w przypadku operacji kopiowania drzewa, co pozwoliło uzyskać nawet 10-krotnie krótsze czasy reakcji. Rozszerzony dostęp klienta internetowego Licencja edytora SolidWorks Enterprise PDM Editor obejmuje teraz dostęp do klienta internetowego Enterprise PDM Web Client. Umożliwia to większą elastyczność dla użytkowników pracujących poza biurem, ale wymagających dostępu do systemu, oraz dla użytkowników zewnętrznych, na przykład dostawców lub klientów, którzy wymagają dostępu od czasu do czasu. Oprócz dostępu do aplikacji CAD dzięki licencjom Edytora mamy dostęp do klienta internetowego w celu przeszukiwania przechowalni oraz używania podstawowych funkcji umożliwiających pracę zdalną. 112

113 SolidWorks Enterprise PDM Licencje w puli licencji są używane w następującej kolejności: Licencje udziału Licencje edytora Licencje procesora 113

114 12 Flow Simulation Dostępne jako oddzielnie sprzedawany produkt, który może być używany łącznie z produktami SolidWorks Standard, SolidWorks Professional lub SolidWorks Premium. Niektóre funkcje LOW Simulation są dostępne tylko z dodatkowym modułem HVAC. Rozdział ten zawiera następujące tematy: Modele fizyczne i technologia Preprocesor Postprocesor Modele fizyczne i technologia Zwiększona rozdzielczość geometrii Udoskonalona technologia tworzenia siatki poprawia reprezentację geometrii CAD w siatce obliczeniowej. W wyniku tego wzrasta dokładność obliczeń przy mniejszej liczbie komórek. We wcześniejszych wersjach były stosowane komórki częściowe, w których geometria była upraszczana przez odcinanie znajdujących się w komórkach ostrych narożników. W nowej technologii wszędzie tam, gdzie jest to możliwe, do konstruowania nieuproszczonej geometrii wykorzystywane są dodatkowe informacje z systemu CAD (np. krawędzie). Model promieniowania metodą rzędnych dyskretnych (DO) Model promieniowania metodą rzędnych dyskretnych został poprawiony i pozwala uzyskać większą dokładność w przypadkach, w których optyka geometryczna (np. skupianie soczewek, cieniowanie) są kluczowe w symulacji. W modelu metodą rzędnych dyskretnych dodano trzy parametry poziomu dyskretyzacji: Poziom 5 (2. rząd) Poziom 6 (2. rząd) 114

115 Flow Simulation Poziom 7 (2. rząd) W przypadku promieniowania kierunkowego (słonecznego) nowy algorytm jest zawsze włączony i pozwala uzyskiwać ostrzejsze cienie za obiektami. W przypadku promieniowania dyfuzyjnego (termicznego) włączenie jest opcjonalne i odbywa się przez wybranie jednego z trzech nowych poziomów dyskretyzacji. Model promieniowania DO jest dostępny wyłącznie w module HVAC. Draught Rate Dostępny jest nowy parametr komfortu o nazwie Draught Rate (DR), który określa, jaki odsetek ludzi odczuwa dyskomfort z powodu przeciągu (zgodnie z normą ISO 7730). Nowy parametr komfortu jest dostępny wyłącznie w module HVAC. Technologia hybrydowa w kawitacji izotermicznej Aby rozwiązywać hydrauliczne (izotermiczne) problemy z kawitacją, wprowadzona została nowa metoda hybrydowa. Kawitacja hydrauliczna (izotermiczna) występuje w przepływach cieczy, kiedy jej ciśnienie spada poniżej pewnej krytycznej wartości. W wyniku tego w strefach dwufazowych kawitacji często występuje przepływ naddźwiękowy. Aby rozwiązać te problemy, oprogramowanie hybrydowe stosuje rozwiązania z założeniem nieściśliwości (obszar cieczy) oraz ściśliwości (obszar dwufazowy). Metoda hybrydowa jest włączana automatycznie, odpowiednio do podejścia zależnego od warunków przepływu. Metoda jest stosowana wyłącznie w przypadku kawitacji izotermicznej. Thermal Joint Nowa opcja Thermal Joint pomaga w symulacji przenoszenia ciepła z jednej ściany na inną na podstawie wyznaczonego oporu cieplnego. Ciepło może przechodzić od jednej ściany (lub złożenia ścian) do innej ściany (lub złożenia ścian) i nie jest w tym celu konieczne modelowanie samego przewodnika. Należy wyznaczyć parametr przenoszenia ciepła albo jako całkowity współczynnik przekazywania ciepła (W/K), albo jako opór termiczny (K/W). 115

116 Flow Simulation Badanie wskaźnikowe Nowa operacja wskaźnikowa pozwala na szybką symulację źródła stężenia, skraplania powierzchniowego lub parowania płynu domieszki (np. pary wodnej lub toksycznego gazu) w płynie nośnym (np. w powietrzu). Obecność domieszki ma pomijalny wpływ na przepływ płynu nośnego. Wskaźnik to domieszka wprowadzona przy niskim ułamku masowym do płynu nośnego, bez wywierania wpływu na ten płyn nośny (jest pasywna). Jeśli stężenie domieszki gazowej będzie niskie, można ją uznać za śladową (przykłady wskaźników w powietrzu: para wodna, H2, CO, NO, NO2, Cl2, HCl, NH3, H2S, SO2). Funkcja wskaźnikowa jest dostępna wyłącznie w module HVAC. Preprocesor Opcje automatycznego przebudowywania Teraz można wyłączyć opcję automatycznego przebudowywania. Po zdefiniowaniu Symulacji przepływu płynu i zmodyfikowaniu projektu można wyłączyć opcję automatycznego przebudowywania. To ulepszenie zwiększa wydajność podczas testowania różnych wersji projektowych. Objaśnienie przy nieprawidłowym kontakcie Do miejsc o nieprawidłowym kontakcie można dodawać objaśnienia. Identyfikują one powierzchnie o nieprawidłowym kontakcie, aby możliwe było ich poprawienie. Objaśnienia pozwalają oszczędzić czas, wskazując przyczyny problemów z geometrią. 116

117 Flow Simulation Opór kontaktowy Opcja Apply to solid/solid only w oknie dialogowym Opór kontaktowy pozwala na określenie oporu kontaktowego wyłącznie w zachodzących na siebie częściach dla stykających się powierzchni brył. W menedżerze właściwości PropertyManager Opór kontaktowy wybrać opcję Apply to solid/solid only. Apply to solid/solid only: WYŁ. Apply to solid/solid only: WŁ. Postprocesor Słupek kolorów Do opcji Słupek kolorów wprowadzono kilka zmian poprawiających użyteczność. Można dynamicznie zmieniać wielkość palety, jej położenie, a także liczbę poziomów dla opcji Słupek kolorów. 117

118 Flow Simulation W oknie dialogowym Czcionka pojawiła się nowa opcja Auto skalowanie, która automatycznie dostosowuje rozmiar czcionki do tekstu w obszarze Słupek kolorów. Ustawienia domyślne i wygląd opcji Słupek kolorów można zdefiniować w części Opcje ogólne. Okno dialogowe Słupek kolorów zawiera teraz szeroki zakres nowych palet, zoptymalizowanych pod kątem wizualizacji rozkładu temperatury. Animacja kontekstowa Można zapisać animację wyświetlaną w narzędziu Animacja kontekstowa. Obcinanie obszaru dla trajektorii przepływu Możliwe jest zdefiniowanie ramki 3D, która obetnie obszar trajektorii przepływu. Opcja ta jest przydatna w przypadku dużych modeli, kiedy trzeba skupić się na małym obszarze zainteresowania. Eksportowanie wyników Można równocześnie wyeksportować parametry wielu powierzchni do programu Microsoft Excel. 118

119 Flow Simulation Wyróżnienie wysokiej jakości Do wskazywania wybranych wykresów lub trajektorii dostępna jest funkcja wyróżniania w wysokiej jakości. Opcja ta zapewnia łatwe odróżnianie konturów różnych parametrów w jednym wykresie. Lista parametrów Okno dialogowe Lista parametrów zyskało poprawiony interfejs, który pozwala na łatwiejsze wybieranie parametrów podczas przeglądania wyników. Możliwe jest ich sortowanie według nazw, grup i jednostek. Raporty Podczas analizy wyników w trybie Seria-Wyniki-Przetwarzanie do generowania raportów można używać dostosowanych szablonów. Poza formatem plików Microsoft Word raporty analizy można tworzyć również w formacie HTML. 119

120 13 Import/eksport Rozdział ten zawiera następujące tematy: Eksportowanie rysunków wieloarkuszowych do obszaru papieru DXF lub DWG Importowanie plików Creo Elements/Pro (Pro/Engineer) Importowanie plików.ifc Importowanie plików Unigraphics Importowanie pliku złożenia STEP i Parasolid Eksportowanie rysunków wieloarkuszowych do obszaru papieru DXF lub DWG Możliwe jest eksportowanie wszystkich arkuszy rysunku wieloarkuszowego do obszaru (papieru) w układzie pliku i zapisanie dokumentu jako pojedynczego pliku.dxf lub.dwg. Z rysunku wieloarkuszowego: 1. Kliknąć Plik > Zapisz jako. 2. W oknie dialogowym dla opcji Zapisz jako typ wybrać DXF lub DWG. 3. Kliknąć Opcje. 4. W oknie dialogowym Opcje eksportu, w polu Rysunek z wieloma arkuszami, wybrać opcję Eksportuj wszystkie arkusze rysunku do obszaru papieru. 5. Ustawić pozostałe opcje i kliknąć OK. 6. W oknie dialogowym Zapisz jako wprowadzić nazwę pliku i kliknąć Zapisz. 7. Jeśli pojawi się okno dialogowe Mapowanie SolidWorks do DXF/DWG, należy wybrać opcje mapowania i kliknąć OK. 120

121 Import/eksport Importowanie plików Creo Elements/Pro (Pro/Engineer) Możliwe jest importowanie plików Pro/ENGINEER do wersji Creo Elements/Pro 5.0 włącznie (wcześniej Pro/ENGINEER Wildfire 5). 1. Kliknąć Plik > Otwórz. 2. Jako Pliki typu wybrać Część ProE lub Złożenie ProE. 3. Wybrać plik i kliknąć Otwórz. Importowanie plików.ifc Do oprogramowania SolidWorks można importować pliki.ifc na potrzeby dołączenia informacji o modelach utworzonych pierwotnie za pomocą aplikacji konstrukcyjnych. Podczas importowania plików.ifc do oprogramowania SolidWorks jest importowana geometria pliku, lecz wynikowy model SolidWorks jest zasadniczo pozbawiony operacji. 1. Kliknąć Plik > Otwórz. 2. Jako Pliki typu wybrać IFC 2x3. 3. Aby skonfigurować opcje ogólne, należy kliknąć Opcje, ustawić opcje, a następnie kliknąć OK. 4. Wybrać plik i kliknąć Otwórz. Importowanie plików Unigraphics Możliwe jest importowanie plików Unigraphics do wersji 7.5 włącznie. 1. Kliknąć Plik > Otwórz. 2. Jako Pliki typu wybrać Unigraphics. 3. Aby skonfigurować opcje ogólne, należy kliknąć Opcje, ustawić opcje, a następnie kliknąć OK. 4. Wybrać plik i kliknąć Otwórz. 121

122 Import/eksport Importowanie pliku złożenia STEP i Parasolid Ulepszono funkcję importowania pliku złożenia STEP i Parasolid. Dodatkowo SolidWorks nie zapisuje automatycznie wynikowego pliku SolidWorks na dysku. 122

123 14 Badania ruchu Dostępne w SolidWorks Premium. Rozdział ten zawiera następujące tematy: Optymalizacja ruchu Uwzględnianie wyników ruchu w ustawieniach sensorów Optymalizacja ruchu Aby zoptymalizować operacje w badaniach ruchu, można utworzyć badanie projektu SolidWorks Simulation. Okno dialogowe Parametry pozwala na tworzenie i łączenie zmiennych z operacjami badań typu analiza ruchu. W badaniu projektu można określić powiązania i cele, które zostaną połączone z wynikami badania ruchu poprzez sensory. Możliwe jest wykonanie optymalizacji oraz oceny konkretnych scenariuszy projektowych. W każdej iteracji projektu możliwe jest wyświetlanie animacji ruchu z badania projektu. W przypadku dowolnej iteracji badania projektu można wyświetlić szczegółowe wyniki ruchu z badania ruchu. Uwzględnianie wyników ruchu w ustawieniach sensorów Można definiować sensory danych ruchu według wyników ruchu. Do śledzenia wartości wynikowej badania ruchu można wykorzystać sensory danych ruchu. Licencja SolidWorks Simulation Professional umożliwia stosowanie sensorów 123

124 Badania ruchu danych ruchu do optymalizacji parametrów ruchu w badaniach projektów SolidWorks Simulation. Aby utworzyć sensor danych ruchu na potrzeby śledzenia wyników badań ruchu, należy: W typie badania Analiza ruchu wykonać jedną z następujących czynności: Zdefiniować sensor, zaczynając od utworzenia nowego wyniku: 1. Kliknąć Wyniki i wykresy (pasek narzędzi MotionManager). 2. Określić szczegóły wyniku. 3. Wybrać opcję Utwórz nowy sensor danych ruchu. 4. Określić właściwości pozostałych sensorów i kliknąć. Zdefiniować nowy sensor jako odniesienie dla istniejącego wyniku: 1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Sensory i kliknąć Dodaj sensor. 2. W polu Typ sensora wybrać Motion Data. 3. W polu Badanie ruchu wybrać badanie ruchu. 4. W polu Wynik badania ruchu wybrać wynik zdefiniowany w wybranym badaniu ruchu. 5. Określić właściwości pozostałych sensorów i kliknąć. 124

125 16 Części i operacje Rozdział ten zawiera następujące tematy: Zamrażanie operacji Widoki rozstrzelone w częściach wieloobiektowych Kreator otworów umieszczanie otworów Recenzent części Szablony dla podzielonych części Płaszczyzny odniesienia Zamrażanie operacji Operacje można zamrażać w celu wyłączenia ich z przebudowy modelu. Pasek zamrożenia kontroluje punkt, w którym przebudowywane jest drzewo operacji FeatureManager dla danej części. Operacje powyżej paska zamrażania są zamrożone nie da się ich edytować i są wyłączone z przebudowy modelu. Zamrożenie części modelu może być przydatne podczas pracy ze złożonymi modelami zawierającymi wiele operacji. Zamrażanie operacji: Pozwala ograniczyć czas przebudowy Zapobiega niezamierzonym zmianom w modelu Funkcja Zamrażanie operacji pozwala uniknąć przebudowywania geometrii zamrożonych operacji. Jednak nadal może występować czasochłonna przebudowa spowodowana innymi procesami, które nie zostały objęte zamrożeniem operacji. Przykładowe czasochłonne operacje, które nie są objęte zamrożeniem operacji: Aktualizacja wyglądu obrazu, zwłaszcza przy bardzo dużych wzorach Aktualizacja złożonych wymiarów DimXpert oraz schematów tolerancji Aktualizacja grafiki (dane mozaiki) w bardzo dużych, złożonych częściach Włączanie funkcji zamrażania operacji Zamrożenie można włączyć w opcjach systemu. 1. Otworzyć plik install_dir\samples\whatsnew\parts\shoe-4.sldprt. 125

126 Części i operacje 2. Kliknąć Opcje (pasek narzędzi Standard) lub Narzędzia > Opcje. 3. Na karcie Opcje systemu kliknąć Ogólne, a następnie Włącz pasek zamrożenia. 4. Kliknąć OK. Żółty pasek zamrożenia pojawi się w górnej części drzewa operacji FeatureManager, pod nazwą części. Zamrażanie operacji Pasek zamrożenia można przeciągać, aby zamrażać operacje. 1. Przesunąć wskaźnik nad pasek zamrażania. Wskaźnik zmieni się na. 2. Przeciągnąć pasek zamrażania poniżej pozycji Boundary-Surface3. 126

127 Części i operacje Kiedy pasek zamrażania jest na szczycie drzewa, można także kliknąć prawym przyciskiem myszy operację i wybrać pozycję Zamroź, aby zamrozić tę operację i wszystkie znajdujące się powyżej niej w drzewie operacji FeatureManager. Operacje powyżej paska zamrażania są zamrożone nie da się ich edytować i są wyłączone z przebudowy modelu. Zamrożone operacje są oznaczone ikoną i wyszarzonym tekstem. Widoki rozstrzelone w częściach wieloobiektowych Można tworzyć rozstrzelone widoki części wieloobiektowych. 127

128 Części i operacje Zwinięty Rozstrzelony Proces jest podobny do tworzenia widoków rozstrzelonych w złożeniach. Tworzenie widoku rozstrzelonego Można tworzyć rozstrzelone widoki części wieloobiektowych. 1. Otworzyć plik install_dir\samples\whatsnew\parts\weldment01.sldprt. 2. Kliknąć Wstaw > Widok rozstrzelony. 3. W obszarze graficznym wybrać Gusset2. W menedżerze właściwości PropertyManager, w obszarze Ustawienia, Obiekty kroku rozstrzelenia pojawi się element Gusset2. W obszarze graficznym pojawi się triada, wyrównana z osiami modelu X, Y, Z. 128

129 Części i operacje W kolejnym kroku należy zmienić wyrównanie triady. 4. Kliknąć prawym przyciskiem myszy kulę centralną triady i kliknąć Wyrównaj do. 5. Wybrać wąską ścianę wzmocnienia. Niebieski uchwyt zostanie wyrównany w położeniu normalnym do wybranej ściany. 129

130 Części i operacje 6. Przeciągnąć niebieski uchwyt, aby przesunąć wzmocnienie do przodu. 7. Upuścić wzmocnienie w przybliżeniu tak, jak na ilustracji. Automatyczne odstępy w obiektach Możliwe jest wprowadzenie równomiernych odstępów w rozstrzelonych grupach obiektów. 1. W obszarze graficznym wybrać inne wzmocnienie, człon strukturalny najbardziej wysunięty do prawej strony oraz zaślepkę. 2. W menedżerze właściwości PropertyManager, w obszarze Opcje, kliknąć Automatycznie rozmieść obiekty bryłowe po przeciągnięciu. 130

131 Części i operacje 3. Przeciągnąć czerwony uchwyt triady do przedstawionego położenia obiektów. Po upuszczeniu grupy obiektów w przedstawionej pozycji jeden z nich pozostaje tam, gdzie został upuszczony, a oprogramowanie automatycznie wstawia odstępy pomiędzy innymi wzdłuż tej samej osi. 4. Kliknąć. Zwijanie widoku rozstrzelonego Możliwe jest przełączanie pomiędzy widokami rozstrzelonym a zwiniętym. 1. W okienku menedżera, na karcie ConfigurationManager rozwinąć opcję Domyślna<Obrobiona>. 131

132 Części i operacje 2. Kliknąć dwukrotnie Widok rozstrzelony lub kliknąć prawym przyciskiem myszy i kliknąć Zwiń. 3. Aby powrócić do widoku rozstrzelonego, kliknąć ponownie Widok rozstrzelony lub kliknąć prawym przyciskiem myszy i kliknąć Rozstrzel. Animacja funkcji Rozstrzel oraz Zwiń nie jest obsługiwana w przypadku części wieloobiektowych. Kreator otworów umieszczanie otworów W szkicu Kreatora otworów można precyzyjnie wyznaczyć położenie pierwszego punktu. Wcześniej pierwszy punkt był wstawiany w dowolnym klikniętym punkcie przy wybieraniu ściany, w której miał być wywiercony otwór. Po aktywowaniu karty Pozycje pierwszy punkt szkicu i cieniowany podgląd otworu podążają za wskaźnikiem do chwili kliknięcia w celu umieszczenia otworu. Podczas przesuwania wskaźnika po ekranie można korzystać z funkcji przyciągania w szkicu i linii wnioskowania, co pozwala na precyzyjne umieszczenie punktu. Recenzent części Dodatku Recenzent części można użyć do przeglądu, jak części są tworzone operacja po operacji. Dodatek Recenzent części może pomóc w nauce zalecanych praktyk do tworzenia różnego rodzaju części. 132

133 Części i operacje Przykłady części dodatku Recenzent części znajdują się na Forum SolidWorks. Te przykłady części zawierają komentarze na temat operacji ich dotyczących, pozwalają poznać, jak zostały stworzone i dlaczego zostały użyte. Można również utworzyć własne części i dodać swój komentarz. Aby uzyskać dostęp do dodatku Recenzent części, kliknąć Narzędzia > Dodatki. W obszarze Dodatki SolidWorks wybrać Recenzent części SolidWorks. Karta Recenzent części pojawia się w Okienku zadań. Szablony dla podzielonych części W menedżerach właściwości PropertyManager Podziel oraz Zapisz obiekty możliwe jest wybranie innego szablonu części i zastąpienie szablonu domyślnego za pomocą opcji Narzędzia > Opcje > Opcje systemu > Lokalizacje pliku. Wybrany szablon jest stosowany we wszystkich plikach nowych części tworzonych za pomocą operacji Podziel lub Zapisz obiekty. Wcześniej można było wybrać w systemie opcję monitowania o alternatywny szablon po każdym utworzeniu części. Wtedy konieczne było powtarzające się określanie tego szablonu (jeden raz na każdy zapisywany obiekt). W menedżerze właściwości PropertyManager Zapisz obiekty po wybraniu opcji Utwórz złożenie można wybrać alternatywny szablon złożenia. Płaszczyzny odniesienia Płaszczyzny odniesienia zdefiniowane według górnej płaszczyzny nie są już obracane względem niej o 180º, lecz zachowują się w taki sam sposób jak płaszczyzny odniesienia zdefiniowane według płaszczyzny przedniej lub prawej. Ta zmiana eliminuje nieoczekiwany obrót modelu przy przeglądaniu w położeniu normalnym do płaszczyzny odniesienia. Eliminuje także odwracanie kopiowanych szkiców przy ich wklejaniu na płaszczyznę odniesienia. 133

134 Części i operacje Niech na przykład utworzona zostanie Płaszczyzna1 przy pewnym odsunięciu od Płaszczyzny górnej. Następnie zostanie skopiowany szkic z Płaszczyzny górnej i wklejony do Płaszczyzny1. W oprogramowaniu SolidWorks 2012 orientacja kopii szkicu odpowiada oczekiwanej. Wcześniej kopia szkicu była odwracana o 180º. 134

135 17 Wyznaczanie trasy Dostępne w SolidWorks Premium. Udoskonalenia obejmują możliwości tworzenia prefabrykowanych sekcji, dodawania szybkozłączek w trasach elektrycznych, tworzenia dostosowanych szablonów wyznaczania tras, tworzenia list materiałów z samymi komponentami wyznaczania trasy oraz definiowania wymiarów w modelach tras według ścian końcowych odgięć. Rozdział ten zawiera następujące tematy: Prefabrykowane sekcje Szybkozłączki Szablony właściwości dostosowanych tras Opcje Listy materiałów Wymiarowanie od odgięć Prefabrykowane sekcje Funkcja wyznaczania tras w pełni obsługuje prefabrykowane sekcje. Prefabrykowane sekcje można tworzyć z istniejących tras z rur grubo- oraz cienkościennych. Prefabrykowane sekcje to sekcje rur grubo- i cienkościennych oraz ich połączeń, które są wytwarzane oddzielnie, a następnie łączone w końcowym złożeniu lub w procesie konstrukcyjnym. Sekcje prefabrykowane można unikalnie oznaczać według nazwy, koloru i stylu linii, przypisywać im przylegające komponenty, tworzyć ich rysunki, importować parametry trasy z plików P&ID, tworzyć listy materiałów oraz eksportować dane sekcji prefabrykowanych do formatu pliku PCF dla aplikacji ISOGEN. Definiowanie prefabrykowanych sekcji Polecenie jest dostępne w menu rur grubo- i cienkościennych. W tym temacie opisano kroki właściwe dla menu instalacji z rur grubościennych. Aby zdefiniować sekcje prefabrykowane w złożeniu z trasą, należy: 1. Kliknąć Wyznaczanie trasy > Instalacja rurowa > Zdefiniuj prefabrykowane sekcje. Można również kliknąć prawym przyciskiem myszy operację Wyznaczanie trasy w drzewie operacji FeatureManager i kliknąć Zdefiniuj prefabrykowane sekcje. W menedżerze właściwości PropertyManager Prefabrykowane sekcje podana jest nazwa, kolor i styl linii dla sekcji i jej komponentów. 135

136 Wyznaczanie trasy 2. W złożeniu wybrać elementy szkicu, które mają utworzyć prefabrykowaną sekcję. Uwaga: Wszystkie segmenty i komponenty sekcji muszą być sąsiadujące. W sekcji nie są dopuszczalne przerwy. Można definiować tylko jedną sekcję prefabrykowaną jednocześnie. 3. Dla przylegających komponentów kliknąć menedżera właściwości PropertyManager, a w złożeniu wybrać komponenty zewnętrzne względem sekcji. Tymi komponentami są zwykle trójniki i kolanka łączone w prefabrykowaną sekcję w procesie produkcji. 4. Dodawać i usuwać komponenty, przeciągając i upuszczając elementy w menedżerze właściwości PropertyManager pomiędzy polami Komponenty oraz Przylegające komponenty. 5. Kliknąć. Sekcje prefabrykowane są rozmieszczane w folderach drzewa operacji FeatureManager odpowiadającego danej trasie. Dla każdej sekcji prefabrykowanej generowany jest także stan wyświetlania. W funkcjach instalacji rurowych cienko- i grubościennych zintegrowane są procesy tworzenia rysunków sekcji prefabrykowanych i list materiałów, importowanie danych schematu technologicznego P&ID oraz eksportowanie danych sekcji prefabrykowanej do plików PCF. Opcje sekcji prefabrykowanych dla tych funkcji można wybierać w każdym z odpowiednich menedżerów PropertyManager. Aby uzyskać więcej informacji, należy zapoznać się z tematem Pomoc SolidWorks: Prefabrykowane sekcje. Szybkozłączki Szybkozłączki można dodawać do tras elektrycznych. Szybkozłączki są zwykle modelowane jako walce z pojedynczym punktem połączenia. Szybkozłączki można dodawać przez dzielenie tras, przeciąganie i upuszczanie komponentów szybkozłączek na trasy oraz przez dodawanie szybkozłączek z list od do. Można również tworzyć tabele złączy z szybkozłączkami i dodawać szybkozłączki do list materiałów. Dodawanie szybkozłączki elektrycznej W tym temacie opisano, jak dodać szybkozłączkę elektryczną po podzieleniu trasy. 136

137 Wyznaczanie trasy 1. Otworzyć złożenie z trasą w trybie Edytuj trasę. 2. Kliknąć prawym przyciskiem myszy miejsce wstawienia podziału trasy i kliknąć Wyznaczanie trasy > Elektryka > Podziel trasę. Punkt podziału jest wstawiany w miejscu oddzielenia elementów szkicu. 3. Wybrać punkt podziału i kliknąć Wyznaczanie trasy > Elektryka > Dodaj szybkozłączkę elektryczną. 4. Przeciągnąć komponent szybkozłączki elektrycznej z Biblioteki projektu do punktu podziału. Szybkozłączki elektryczne pozwalają na stosowanie przewodów różnych rozmiarów. Konfigurację stosowanego komponentu szybkozłączki należy wybrać na podstawie rozmiaru przewodu. Aby ułatwić sobie dostęp, należy dodać polecenie Dodaj szybkozłączkę elektryczną do paska narzędzi Elektryka. 5. W menedżerze właściwości PropertyManager Dodaj szybkozłączkę elektryczną wprowadzić nazwę szybkozłączki i w razie potrzeby wybrać opcje dodania tabeli złączy i listy materiałów. 6. Kliknąć. Szybkozłączka zostanie dodana do drzewa operacji FeatureManager. Aby uzyskać więcej informacji, należy zapoznać się z tematem Pomoc SolidWorks: Szybkozłączki elektryczne. Szablony właściwości dostosowanych tras Można utworzyć szablony właściwości tras, które wstępnie zdefiniują parametry i wartości domyślne trasy. W szablonie można określić szczegóły, np. standardowe rury i kolanka oraz zakresy rozmiarów rur. Można też ustawić parametry właściwości trasy, np. standardowe długości rur, a także określić, czy zaznaczać odstępy rowka oraz czy wstawiać standardowe złączki. Można dodawać kolanka dostosowane. Można określić, czy zawsze 137

138 Wyznaczanie trasy używać kolanek, czy zawsze tworzyć zgięcia oraz czy monitować o wybranie kolanka lub zgięcia razem z jego promieniem. Szablon może posłużyć do utworzenia całej trasy lub jednego jej segmentu. Podczas tworzenia trasy oprogramowanie automatycznie filtruje rury i kolanka według rozmiarów i rozkładu określonego w szablonie. Aby utworzyć szablon właściwości trasy, należy: 1. Kliknąć Narzędzia wyznaczania trasy > Routing Library Manager. Następnie kliknąć kartę Właściwości trasy. 2. W obszarze Wybierz szablon właściwości można dodać nowy szablon, skopiować szablon istniejący lub usunąć szablon. 3. W obszarze Ustawienia rur możliwe jest wybranie rur z bazy danych rur cienko- i grubościennych. Można zdefiniować wartości domyślne dla wybranej rury, m.in. rozkład, standardowy odstęp rowka, długość oraz czy wstawiać standardową złączkę. Można również wybrać kolanka z bazy danych lub utworzyć kolanka dostosowane. Podczas budowania nowego złożenia trasy pojawiają się pozycje z szablonu domyślnego. Na przykład w odpowiednich miejscach stosowane są kolanka domyślne. Jeśli zostały skonfigurowane dodatkowe szablony, można je wybierać z listy. Można również pominąć ustawienia szablonu i edytować pozycje. Aby uzyskać więcej informacji, należy zapoznać się z tematem Pomoc SolidWorks: Routing Library Manager. Opcje Listy materiałów Komponentami tras można zarządzać w listach materiałów. Można tworzyć listy materiałów, które ukazują tylko komponenty tras. Można tworzyć listy materiałów, które zawierają tylko komponenty tras. Wszystkie rury cienko- i grubościenne można wymienić w liście materiałów albo określić jako element jednej linii z sumą całkowitej długości rur, o ile mają ten sam rozmiar. Listę materiałów można wygenerować z widoku rysunku danego złożenia. Jeśli złożenie zawiera dowolne komponenty tras, menedżer właściwości PropertyManager Lista materiałów będzie zawierać dodatkową sekcję Grupowanie komponentu wyznaczania trasy. Opcje te są dostępne bez dodatku Wyznaczanie trasy. Wybranie opcji Pokaż tylko komponenty wyznaczania trasy w liście materiałów pozwala na utworzenie listy materiałów wyłącznie z cienko- i grubościennymi rurami, przewodami i innymi komponentami wyznaczania trasy. Nie będą dołączane inne typy komponentów. Wybranie opcji Grupuj rury grubościenne i cienkościenne o tej samej średnicy i rozkładzie pozwala utworzyć listę wszystkich rur tego samego rozmiaru jako jeden element o sumie długości i rozkładu tych komponentów. Na przykład zamiast pokazywać, że złożenie zawiera 6 sztuk określonej rury grubościennej o długości 10 cali i 8 kolejnych rur o długości 12 cali, lista materiałów podaje jeden element dla rozmiaru rury o całkowitej długości 156 cali. Wybieranie opcji przy różnych kombinacjach zwraca różne wyniki. Na przykład: Wybranie dwóch opcji spowoduje utworzenie listy materiałów zawierającej tylko komponenty trasy i łączącej rury cienko- i grubościenne dla każdego rozmiaru. 138

139 Wyznaczanie trasy Wybranie pierwszej opcji bez drugiej spowoduje utworzenie listy materiałów zawierającej tylko komponenty trasy, lecz w tym przypadku wszystkie rury grubo- i cienkościenne oraz przewody będą wymieniane oddzielnie. Wybranie drugiej opcji bez pierwszej spowoduje utworzenie listy materiałów zawierającej wszystkie komponenty złożenia, które nie dotyczą trasy, i połączenie rur o każdej ze średnic i rozkładów. Wymiarowanie od odgięć W modelach tras można zdefiniować wymiary sterujące, które rozpoczynają się od końcowej ściany odgięcia. Dodanie wymiaru pomiędzy ścianą odgięcia a trasą nie powoduje przedefiniowania szkicu. We wcześniejszych wersjach dodawanie wymiarów pomiędzy ścianą końcową odgięcia a trasą było niemożliwe. 139

140 18 Arkusz blachy Rozdział ten zawiera następujące tematy: Cięcia w poprzek zgięć Odgięcia krawędzi Rozłożone modele Narzędzia formowania Odgięcia wyciągnięte po ścieżce Cięcia w poprzek zgięć Część z przecięciami w poprzek zgięć można rozwinąć, jeśli cięcia nie przechodzą przez całą część. Jest to przydatne przy tworzeniu rozłożonych modeli do produkcji. Część z cięciem w poprzek zgięcia. Cięcie nie przechodzi przez całą część Część po rozłożeniu Odgięcia krawędzi Nowe opcje w menedżerze właściwości PropertyManager Odgięcie krawędzi pozwalają na tworzenie odgięć krawędzi na podstawie odległości do stycznej w długości odgięcia oraz tworzenie pozycji odgięcia, które są styczne do przylegającej ściany bocznej zamocowanej do wybranej krawędzi. Ponadto przy tworzeniu długości odgięcia według opcji Do wierzchołka można tworzyć odgięcie równolegle do bazy odgięcia lub normalne do płaszczyzny odgięcia. Długość odgięcia w zgięciu stycznym Długość odgięcia krawędzi można ustawić według opcji Styczne zgięcie. Opcja ta jest prawidłowa dla zgięć przekraczających 90º i pozwala na zastosowanie długości stycznej odgięcia jako podstawy do obliczenia długości. Opcja Styczne zgięcie pozwala na wprowadzenie długości do stycznej bez korzystania z dodatkowych obliczeń. 140

141 Arkusz blachy W menedżerze właściwości PropertyManager Odgięcie krawędzi w obszarze Długość odgięcia kliknąć Styczne zgięcie. Długość odgięcia do wierzchołka Jeśli długość odgięcia krawędziowego zostanie ustawiona jako Do wierzchołka, można ją utworzyć jako normalną do płaszczyzny odgięcia lub równoległą do podstawy odgięcia. W menedżerze właściwości PropertyManager Odgięcie krawędzi w obszarze Długość odgięcia ustawić opcję Długość statusu końca na Do wierzchołka, następnie wybrać Normalnie do płaszczyzny odgięcia lub Równolegle do bazy odgięcia. Przykład długości odgięć krawędzi według opcji Do wierzchołka: Normalnie do płaszczyzny odgięcia (istniejąca funkcja): Czerwony wierzchołek odpowiada końcowej ścianie odgięcia krawędziowego (dla przejrzystości rysunku zamieszczono linię szkicu). Równolegle do bazy odgięcia: Czerwony wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany bazy odgięcia (dla przejrzystości rysunku zamieszczono linię szkicu). 141

142 Arkusz blachy Stycznie do położenia zgięcia w odgięciu Pozycję odgięcia w zgięciu można ustawić według opcji Styczne do zgięcia. Opcja ta jest odpowiednia dla wszystkich opcji długości odgięcia i zgięć, które przekraczają 90º. Pozycja odgięcia będzie zawsze styczna do bocznej ściany przyłączonej do wybranej krawędzi, a w odgięciu zawsze będzie utrzymywana dokładna długość. W menedżerze właściwości PropertyManager Odgięcie krawędzi w obszarze Pozycja odgięcia kliknąć Styczne do zgięcia. Patrz: Pomoc SolidWorks: Menedżer właściwości PropertyManager Odgięcie krawędzi. Rozłożone modele Z rozłożonych modeli można wykluczać ściany, co jest pomocne w przypadku przenikania ścian ze zgięciami. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Rozłożony model, a następnie kliknąć Edytuj operację. W obszarze graficznym dla opcji Ściany do wykluczenia wybrać ściany, które mają zostać wykluczone z rozłożonego modelu. Należy zaznaczyć część przednią i tylną każdej ściany do wykluczenia. 142

143 Arkusz blachy Pierwotna część Ściany do wykluczenia wybrać przednią i tylną część każdej ściany Rozłożony model Narzędzia formowania W narzędziach formowania można znaleźć kilka udoskonaleń, które poprawiają tok prac. Można: Wybierać konfiguracje narzędzi formowania i części docelowych. Zmieniać ścianę umieszczenia, gdzie mają się znajdować narzędzia formowania. Tworzyć łącza do narzędzi formowania, aby po zmianie oryginalnego narzędzia zmiany były propagowane do części docelowych, w których wykorzystywane jest narzędzie formowania. Zmieniać istniejące narzędzia formowania na inne. Określać wygląd szkiców umieszczenia w modelach rozłożonych. Przypisywać ID wykrawania stosowane w tabelach wykrawania. Wstawianie narzędzi formowania Przy wstawianiu narzędzi formowania menedżer właściwości PropertyManager Narzędzie formowania udostępnia łatwiejszy interfejs do zadań takich, jak wybór ściany umieszczenia, odwracanie narzędzia czy wybór konfiguracji. 1. Otworzyć plik install_dir\samples\whatsnew\sheetmetal\cover.sldprt. Zostanie wyświetlona część z arkusza blachy. 143

144 Arkusz blachy 2. W okienku zadań wybrać kartę Biblioteka projektu. 3. Przejść do forming tools/louvers. 4. Przeciągnąć sample_louver do przedstawionej ściany. 5. W menedżerze właściwości PropertyManager, w obszarze Konfiguracje, dla Konfiguracja narzędzia formowania wybrać W20. Pojawi się długa szczelina. 6. Na podstawie ilustracji w obszarze graficznym wybrać ścianę z przylegającego obszaru. Narzędzie formowania zostanie przeniesione do nowej ściany, a w menedżerze właściwości PropertyManager zostanie zaktualizowana Ściana umieszczenia. 144

145 Arkusz blachy 7. W menedżerze właściwości PropertyManager: a) Dla wartości Kąt obrotu wprowadzić 270, a następnie kliknąć Odwróć narzędzie. b) Kliknąć kartę Pozycja. 8. W obszarze graficznym wybrać wskazane obszary, aby wstawić dwa kolejne wystąpienia narzędzia formowania. 145

146 Arkusz blachy 9. Kliknąć Inteligentny wymiar (pasek narzędzi Szkic) lub Narzędzia > Wymiary > Inteligentny, po czym określić wymiary według ilustracji. 10. Kliknąć dwukrotnie. 11. Należy pozostawić część otwartą dla następnej procedury. Patrz Pomoc SolidWorks: Stosowanie narzędzi formowania do części arkusza blachy. Zastępowanie narzędzi formowania Po wstawieniu narzędzia formowania do modelu można je zastąpić innym. 1. W pliku cover.sldprt, w drzewie operacji FeatureManager, kliknąć prawym przyciskiem myszy sample_louver1(w20) formowania., po czym kliknąć Zastąp narzędzie 2. W oknie dialogowym należy przejść do pliku install_dir\documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2012\design library\forming tools\embosses\extruded hole.sldprt i kliknąć Otwórz. 3. W menedżerze właściwości PropertyManager kliknąć. Szczelina zostanie zastąpiona otworem. 146

147 Arkusz blachy 4. Należy pozostawić część otwartą dla następnej procedury. Patrz Pomoc SolidWorks: Menedżer właściwości PropertyManager Zastąp narzędzie formowania. Tworzenie łączy do narzędzi formowania Można tworzyć łącza do narzędzi formowania, aby po zmianie oryginalnego narzędzia modyfikacje były propagowane do części docelowych, w których wykorzystywane jest dane narzędzie. 1. W cover.sldprt kliknąć prawym przyciskiem myszy extruded hole1(default), po czym kliknąć Edytuj operację. 2. W menedżerze właściwości PropertyManager: a) Upewnić się, że w polu Łącze jest zaznaczona opcja Połącz z narzędziem formowania. Zapewni to ustanowienie połączenia między narzędziem formowania a jego częścią oryginalną. b) Kliknąć. 3. W oknie Biblioteka projektu przejść do forming tools\embosses. 4. Prawym przyciskiem myszy kliknąć wyciągnięty otwór, a następnie kliknąć Otwórz. Zostanie otwarte wytłoczenie. 5. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Boss-Extrude1 i kliknąć Edytuj szkic. 6. W obszarze graficznym kliknąć dwukrotnie wymiar średnicy W oknie dialogowym Modyfikuj wpisać 8 i kliknąć. 8. Wyjść ze szkicu. 9. Zapisać i zamknąć część. 10. W pliku cover.sldprt kliknąć Przebuduj (pasek narzędzi Standard) lub kliknąć Edycja > Przebuduj. Część zostanie przebudowana z wytłoczeniem o większym promieniu. 147

148 Arkusz blachy Patrz Pomoc SolidWorks: Menedżer właściwości PropertyManager Operacja narzędzia formowania. Przekształcanie szkicu umieszczania Można zmienić sposób wyświetlania narzędzi formowania w modelach rozłożonych. 1. W pliku cover.sldprt, w drzewie operacji FeatureManager, kliknąć prawym przyciskiem myszy extruded hole1(default), po czym kliknąć Edytuj operację. 2. W menedżerze właściwości PropertyManager, w obszarze Widoczność rozłożonego modelu: a) Wybrać opcje Zastąp ustawienia dokumentu oraz Pokaż profil. b) Wyczyścić zaznaczenie wszelkich pozostałych opcji. c) Kliknąć. 3. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Flat-Pattern1 i kliknąć Przywróć. Profil narzędzia formowania (szkic umieszczenia) pojawi się w części rozłożonej. 4. Kliknąć prawym przyciskiem myszy Rozłożony model1, a następnie kliknąć Wygaś. 5. Należy pozostawić część otwartą dla następnej procedury. Patrz Pomoc SolidWorks: Menedżer właściwości PropertyManager Operacja narzędzia formowania. Tworzenie ID wykrawania Możliwe jest dodawanie ID wykrawania do narzędzi formowania w celu ułatwienia identyfikacji w tabelach wykrawania. 148

149 Arkusz blachy 1. W Bibliotece projektu kliknąć prawym przyciskiem myszy wyciągnięty otwór i kliknąć Otwórz. Zostanie otwarte wytłoczenie. 2. Kliknąć Plik > Właściwości. 3. W oknie dialogowym, na karcie Specyficzne dla konfiguracji, należy: a) W obszarze Nazwa właściwości wybrać ID wykrawania. b) Jako Typ wybrać Tekst. c) W polu Wartość / Wyrażenie tekstowe wpisać P1. d) Kliknąć OK. 4. Zapisać część. Wstawianie tabeli wykrawania Tabele wykrawania są dostępne w widoku rozłożonego modelu części z arkuszy blachy i zawierają operacje formowania i operacje biblioteczne wykorzystywane w obiektach z arkusza blachy. 1. W pliku cover.sldprtkliknąć Utwórz rysunek z części/złożenia (pasek narzędzi Standard) lub Plik > Utwórz rysunek z części. 2. W oknie dialogowym Nowy dokument SolidWorks kliknąć Rysunek, a następnie kliknąć OK. 3. W oknie dialogowym Rozmiar/format arkusza kliknąć OK. 4. W palecie widoków przeciągnąć do arkusza widok Rozłożony model. 5. W menedżerze właściwości PropertyManager kliknąć. 6. Kliknąć Tabela wykrawania (pasek narzędzi Tabela) lub Wstaw > Tabele > Tabela wykrawania. 7. W obszarze graficznym kliknąć: a) Przedstawiony punkt jako Początek układu współrzędnych. b) Dowolną ścianę jako Krawędzie/Ściany/Operacje. 8. W menedżerze właściwości PropertyManager kliknąć. 149

150 Arkusz blachy 9. Kliknąć w obszarze graficznym, aby umieścić tabelę wykrawania. Patrz: Pomoc SolidWorks: Tabele wykrawania. Odgięcia wyciągnięte po ścieżce Za pomocą narzędzia Odgięcie wyciągnięte po ścieżce można tworzyć złożone odgięcia w częściach z arkusza blachy. Narzędzie Odgięcie wyciągnięte po ścieżce jest podobne do narzędzia Wyciągnięcie po ścieżce. Do utworzenia odgięcia konieczny jest profil oraz ścieżka. Do utworzenia odgięcia wyciągniętego po ścieżce potrzebny jest otwarty szkic jako profil oraz ścieżka otwartego profilu lub seria istniejących krawędzi w części z arkusza blachy. Wszelkie wycięcia, otwory, sfazowania oraz zaokrąglenia występujące w obszarze zgięcia w odgięciu wyciąganym po ścieżce nie pojawiają się na modelu rozłożonym. 1. Otworzyć install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt. Zostanie otwarta część z dwoma szkicami. 150

151 Arkusz blachy 2. Kliknąć Odgięcie wyciągnięte po ścieżce (pasek narzędzi Arkusz blachy) lub Wstaw > Arkusz blachy > Odgięcie wyciągnięte po ścieżce. 3. W drzewie operacji FeatureManager wybrać: a) Sketch2 jako Profil. b) Sketch1 jako Ścieżka. 4. Kliknąć. Odgięcie wyciągnięte po ścieżce jest teraz zakończone. Patrz Pomoc SolidWorks: Odgięcie wyciągnięte po ścieżce i Menedżer właściwości PropertyManager Odgięcie wyciągnięte po ścieżce. 151

152 19 Symulacja SolidWorks Simulation jest dostępne w SolidWorks Premium. SolidWorks Simulation Professional i SolidWorks Simulation Premium są dostępne jako oddzielne produkty, które mogą być używane łącznie z produktami SolidWorks Standard, SolidWorks Professional lub SolidWorks Premium. Rozdział ten zawiera następujące tematy: Belki Złącza Interfejs parametrów Optymalizacja ruchu Tworzenie badania projektu z parametrami ruchu Optymalizacja katapulty za pomocą operacji Motion Badania nieliniowe Skorupy Belki Udoskonalenia obejmują dostępność belek w liniowych badaniach dynamicznych, odciskanie rzeczywistych przekrojów w połączeniach wiązanych, ocenę stałych skręcania oraz bardziej realistyczne renderowanie profili belek. Belki w badaniach dynamicznych liniowych Elementy belki są obsługiwane w badaniach dynamicznych liniowych, które obejmują analizy: historii modalnej, harmonicznych, drgań losowych oraz spektrum reakcji. Belki służą do upraszczania problemów w konstrukcjach spawanych i członach strukturalnych, poprawiają wydajność symulacji oraz ograniczają wielkość plików z wynikami. Wykonywanie analizy dynamicznej z modelami belek Aby wykonać liniową analizę dynamiczną modeli, które zawierają belki, należy: 1. Utworzyć liniowe badanie dynamiczne i wybrać jedną z opcji badania, zależnie od obciążenia i parametrów odpowiedzi, jakie mają być dostępne po wykonaniu badania. Do nowego badania dynamicznego można także skopiować istniejące badanie częstotliwości. 2. Ustawić częstotliwość i właściwości dynamiczne badania. 3. Zdefiniować materiał. W belkach można zastosować wyłącznie typ materiału Liniowy elastyczny izotropowy. 152

153 Symulacja 4. Zdefiniować umocowania. Dla belek dostępne są opcje Nieruchoma geometria, Nie poruszający się (bez translacji) oraz Użyj geometrii odniesienia. 5. Zdefiniować obciążenia. Można wybrać spośród następujących opcji: Siła lub moment zależne od czasu Siła lub moment zależne od częstotliwości Dostępne dla badań analiz historii modalnej. Wybrać wiązania belki lub całą długość belki, aby przyłożyć siły lub momenty o wybranych wartościach. Dostępne dla badań harmonicznych i drgań losowych. Wybrać wiązania belki lub całą długość belki, aby przyłożyć siły lub momenty o wybranych wartościach. Jednorodne i wybrane wzbudzenia podstawowe W analizach drgań losowych oraz w analizie spektrum reakcji można stosować wzbudzenie podstawowe wyłącznie w globalnych kierunkach X, Y, Z. Warunki początkowe Dostępne dla badań analiz historii modalnej. Przemieszczenia, prędkości i przyspieszenia w czasie t = 0. Można zastosować warunki początkowe do wiązań belek lub całej długości belki. 6. Zdefiniować tłumienie. 7. Zdefiniować kontakt. Można wybrać opcję Wiązane lub Zezwalaj na penetrację. 8. Utworzyć siatkę modelu i uruchomić badanie. 9. Przejrzeć wyniki: Można utworzyć wykresy historii czasowej dla wybranych węzłów. Kliknąć prawym przyciskiem myszy Wyniki i wybrać Zdefiniuj graf reakcji. Można tworzyć wykresy naprężeń (osiowych, zginających, najwyższych osiowych i zginających, skręcających i tnących), przemieszczeń, prędkości i przyspieszeń dla wybranego kroku rozwiązania lub wartości szczytowych ze wszystkich kroków rozwiązania. Kliknąć prawym przyciskiem myszy Wyniki i wybrać opcje wykresu. Wiązania belek Kiedy połączenia belek dotyczą sąsiadującej ściany bryły lub skorupy, rzeczywisty przekrój belki jest łączony z siatką i odciskany na ścianie bryły lub skorupy, co zapewnia dokładniejsze połączenie wiązane. Podczas tworzenia siatki elementy są tworzone i odciskane w obszarze przekroju belki. Połączenie końca belki jest łączone ze wszystkimi elementami wewnątrz odciśniętego obszaru przekroju, co zapewnia bardziej realistyczny odpowiednik połączenia. 153

154 Symulacja Jeśli przekrój belki będzie częściowo stykać się ze ścianą bryły lub skorupy, odciśnięte zostaną tylko stykające się części obszaru przekroju. Zaawansowane algorytmy automatycznie wiążą połączenia belek, aby dotykały ścian skorupy lub brył. Kiedy wartość Kontakt globalny jest ustawiana na Wiązane, oprogramowanie automatycznie wiąże: (a) wiązania końca belki ze stykającymi ścianami oraz (b) belki działające jako usztywniacze powierzchni płaskich i zakrzywionych o stykającej się geometrii lub rozmieszczonych w rozsądnym odstępie. Stałe skręcania dla belek Aplikacja SolidWorks Simulation oblicza dla przekroju belek stałą skręcania i współczynnik ścinania. Dla wszystkich belek pokazywana jest środkowa linia ścinania oraz oś obojętna. W obliczeniach naprężeń ścinających przy skręcaniu program wylicza stałą skręcania oraz odległość od środka przekroju do punktu maksymalnego ścinania skrętnego dla wszystkich przekrojów belek. W obliczeniach naprężeń ścinających program oblicza dwa współczynniki ścinania, uwzględniające niejednorodny rozkład naprężeń ścinających w obszarze przekroju belki. Aby wyświetlić właściwości przekroju belki, należy kliknąć prawym przyciskiem myszy definicję belki i wybrać pozycję Edytuj definicję. Stała skręcania, odległość od maksymalnego naprężenia ścinającego oraz współczynniki ścinania są wymienione w części Właściwości przekroju w menedżerze właściwości PropertyManager Zastosuj/edytuj belkę. Właściwości przekroju belki obliczone w programie można nadpisać wartościami wybranymi przez użytkownika. Aby wyświetlić środkową linię ścinania belki, należy kliknąć prawym przyciskiem myszy opcję Grupa połączeń, po czym wybrać pozycję Edycja. W polu Wyniki wybrać Wyświetlaj środek ścinania. Środek ścinania belek będzie wskazywany w obszarze graficznym przez czerwoną linię. 154

155 Symulacja Wyniki belki Siatka belki oraz wykresy wyników można teraz wyświetlać na rzeczywistej geometrii belki. Nowe wykresy są obsługiwane w aplikacji edrawings. We wcześniejszych wersjach siatka i wykresy wyników z badań belek były wyświetlane na walcach, a nie na rzeczywistej geometrii belki. Teraz można wyświetlać wyniki albo na walcu, albo na geometrii belki. Poprzednie wersje oprogramowania SolidWorks Simulation SolidWorks Simulation 2012 Wyświetlanie siatki na geometrii belki Aby wyświetlić siatkę na rzeczywistej geometrii belki zamiast na walcu, należy: 1. W badaniu Simulation kliknąć Symulacja > Opcje. 2. Na karcie Opcje domyślne kliknąć Siatka. 3. Zaznaczyć opcję Renderuj profil belki i kliknąć OK. 155

156 Symulacja 4. W drzewie badania Simulation kliknąć prawym przyciskiem myszy Siatka i kliknąć opcję Pokaż siatkę. Opcja Renderuj profil belki zaznaczona Opcja Renderuj profil belki wyczyszczona Wyświetlanie wykresów naprężenia na geometrii belki Aby wyświetlić wykres naprężenia na rzeczywistej geometrii belki, należy: 1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy Wyniki, po czym kliknąć Zdefiniuj wykres naprężenia. 2. W menedżerze właściwości PropertyManager Wykres naprężenia, w obszarze Wyświetlanie wybrać opcję Renderuj profil belki. 3. Kliknąć. W menedżerze właściwości PropertyManager Wykres naprężenia, w obszarze Wyświetlanie i Naprężenie belki, opcja Najwyższe osiowe i zginające jest teraz zastąpiona przez Osiowe i zginające, która pokazuje połączone jednorodne naprężenia osiowe i naprężenia osiowe wynikające ze zginania. Te wykresy przedstawiają rozkład naprężeń w całej belce i nie jest już używany jeden kolor. We wcześniejszych wersjach jeden kolor oznaczał maksymalną wartość w całym przekroju belki. W wykresach naprężeń dla belek dostępne są wyniki węzłowe i elementów. Podobnie jak wcześniej, wykresy elementów są wyświetlane na przekrojach walcowych. Jeśli zaznaczenie opcji Renderuj profil belki zostanie usunięte w menedżerze właściwości PropertyManager Wykres naprężeń, oprogramowanie przypisze najwyższą wartość naprężenia dla komponentu osiowego i elementu. Można na przykład dokonać wyboru pomiędzy opcjami Najwyższe osiowe i zginające, Najwyższe zginanie w lokalnym kierunku 1 lub Najwyższe zginanie w lokalnym kierunku

157 Symulacja Kiedy w menedżerze właściwości PropertyManager Wykres naprężeń jest zaznaczona opcja Renderuj profil belki, naprężenia zginające są różne w całym przekroju, a także wzdłuż osi belki. Można na przykład wybrać opcję Osiowe i zginające, Najwyższe zginanie w lokalnym kierunku 1 lub Najwyższe zginanie w lokalnym kierunku 2, w których widać, że wartości różnią się w przekroju. Opcja ta może działać wolno w przypadku badań z wieloma elementami belek. Aby w takich przypadkach poprawić wydajność, należy ograniczyć renderowanie belek do wyników końcowych. Wyświetlanie wykresów przemieszczenia na geometrii belki Aby wyświetlić wykres przemieszczenia na rzeczywistej geometrii belki, należy: 1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy Wyniki, a następnie kliknąć Zdefiniuj wykres przemieszczenia. 2. W menedżerze właściwości PropertyManager Wykres przemieszczenia, w obszarze Opcje zaawansowane, wybrać opcję Renderuj profil belki. 157

158 Symulacja 3. Kliknąć. Opcja Renderuj profil belki zaznaczona Opcja Renderuj profil belki wyczyszczona Wyświetlanie wyników belek w aplikacji edrawings Można zapisywać wyniki belek w ich rzeczywistej geometrii i wyświetlać w aplikacji edrawings tak, jak są widoczne w oprogramowaniu SolidWorks Simulation. Wcześniej wyniki belek były wyświetlane w aplikacji edrawings na walcach. Aby zapisać wyniki belki na rzeczywistej geometrii belki i wyświetlić je w aplikacji edrawings, należy: 1. Utworzyć wykresy belki w aplikacji SolidWorks Simulation. 2. W drzewie badania Simulation kliknąć prawym przyciskiem myszy Wyniki i kliknąć opcję Zapisz wszystkie wykresy jako edrawings. 3. W oknie dialogowym Zapisz jako wprowadzić lokalizację w polu Zapisz w oraz nazwę w polu Nazwa pliku. Kliknąć Zapisz. 4. Otworzyć plik w aplikacji edrawings. 158

159 Symulacja Złącza Do udoskonaleń złączy należy poprawiona dokładność złącza spoiny grzbietowej, obsługa w dynamicznych badaniach liniowych wszystkich złączy (poza złączami śrubowymi i wsparciem elastycznym) oraz tworzenie złącza śrubowego lub kołkowego w jednym komponencie. Obliczenia rozmiarów spoin w złączach spoiny grzbietowej są dokładniejsze dzięki poprawie algorytmu wiązania pomiędzy krawędziami skorupy i ścianami. Wszystkie złącza poza śrubowymi oraz wsparciem elastycznym są obsługiwane w liniowych badaniach dynamicznych. Możliwe jest zaimportowanie badania częstotliwości ze złączami do nowego, liniowego badania dynamicznego. Można tworzyć złącza kołkowe lub śrubowe poprzez wybranie ścian cylindrycznych lub krawędzi w tym samym komponencie. 159

160 Symulacja Interfejs parametrów Okno dialogowe Parametry zyskało udoskonalony interfejs, który pozwala na tworzenie i łączenie parametrów z komponentami z operacji badań Simulation oraz Motion. Łączenie operacji Simulation (lub Motion) z parametrem Teraz można łączyć parametry z operacjami badań Simulation i Motion w ujednoliconym interfejsie. Sparametryzowane operacje Motion w badaniach projektu służą do wykonywania optymalizacji lub oceny określonych scenariuszy w projekcie. Aby połączyć parametr z operacją badania Simulation lub Motion: 1. Kliknąć Wstaw > Badanie projektu > Parametry lub kliknąć kartę Badanie projektu, po czym w części Zmienne wybrać opcję Dodaj parametr. 2. Wpisać nazwę parametru w oknie dialogowym Parametry, w polu Nazwa. 3. W części Kategoria wybrać: Simulation, aby połączyć z operacją Simulation lub Motion, aby połączyć z operacją Motion. 4. Kliknąć kartę badania Simulation lub Motion, a następnie wybrać operację, która ma zostać połączona z parametrem z drzewa badania. Z parametrami można łączyć następujące operacje Motion: napędy, sprężyny, tłumiki, kontakty oraz właściwości badania. Z parametrem można połączyć tylko jedną operację ruchu. Wybrana operacja pojawi się w polu Wybór elementów. W polu Połączenie komponentu pojawi się lista prawidłowych komponentów. 5. W polu Połączenie komponentu wybrać jeden komponent do połączenia z parametrem. 6. Na karcie Właściwości, w obszarze Wartość, wpisać wartość numeryczną lub wybrać Wyrażenie, a następnie wprowadzić wyrażenie odpowiednie dla typu parametru. Komentarze można wprowadzać w polu Komentarz (opcjonalnie). Komentarze wyświetlane są w polu Komentarz, w obszarze Parametry. 7. Kliknąć Zastosuj. Pod opcją Połączone pojawi się gwiazdka oznaczająca, że wyróżniony parametr jest już połączony. 160

161 Symulacja 8. Można dalej dodawać nowe parametry lub kliknąć OK, aby zamknąć okno dialogowe. Optymalizacja ruchu Aby zoptymalizować operacje w badaniach ruchu, można utworzyć badanie projektu SolidWorks Simulation. Okno dialogowe Parametry pozwala na tworzenie i łączenie zmiennych z operacjami badań typu analiza ruchu. W badaniu projektu można określić powiązania i cele, które zostaną połączone z wynikami badania ruchu poprzez sensory. Możliwe jest wykonanie optymalizacji oraz oceny konkretnych scenariuszy projektowych. W każdej iteracji projektu możliwe jest wyświetlanie animacji ruchu z badania projektu. W przypadku dowolnej iteracji badania projektu można wyświetlić szczegółowe wyniki ruchu z badania ruchu. Tworzenie badania projektu z parametrami ruchu W badaniu projektu można oceniać kilka scenariuszy projektowych opartych na parametryzowanych operacjach z badań analitycznych ruchu, a także optymalizować projekt według wyznaczonych celów. 1. Utworzyć badanie analityczne ruchu, które będzie zawierać operacje do sparametryzowania w badaniu projektu (np. sprężyny, tłumiki, napędy, kontakt lub siłę). 2. Kliknąć Wstaw > Badanie projektu > Parametry, aby utworzyć parametry typu Motion, a następnie połączyć je z odpowiednimi operacjami badania analitycznego ruchu. Parametry są dodawane w badaniu projektu jako zmienne. Patrz także Łączenie operacji Simulation (lub Motion) z parametrem na stronie Zdefiniować sensory i dodać je w badaniu projektu jako Powiązania lub Cele, wykonując poniższe czynności: 161

162 Symulacja Przyłączyć sensory do wykresów wyników w badaniu analitycznym ruchu. W menedżerze właściwości PropertyManager Wyniki/Sensor wybrać opcję Utwórz sensor dla badania projektu/optymalizacji lub Dodać sensory, klikając prawym przyciskiem myszy Sensory w drzewie operacji FeatureManager i wybrać opcję Dodaj sensor. W obszarze Typ sensora wybrać Dane Motion. Wybrać badanie ruchu oraz wykres wyników ruchu na potrzeby przyłączenia sensora. 4. Utworzyć badanie projektu. 5. Dodać parametry jako Zmienne. Wyznaczyć zakres lub ustalić dyskretne wartości zmiennych. Zmienne będą zmieniać wartości przy każdej iteracji oceny lub optymalizacji scenariusza projektowego. 6. Wyznaczyć Powiązania poprzez wstępnie zdefiniowane sensory lub dodać nowe sensory, aby określić warunki, które musi spełnić badany projekt. W badaniach oceniających projektu użyć powiązań do monitorowania wyników. 7. Kliknąć Uruchom lub wyznaczyć Cele w badaniu optymalizacyjnym. 8. Wyznaczyć Cele poprzez wstępnie zdefiniowane sensory lub dodać nowe sensory, aby określić cele projektu. W przypadku wyznaczenia wielu celów możliwe jest ustalenie względnej wagi każdego z nich. 9. Po wykonaniu badania projektu, na karcie Widok wyników przejrzeć wartości zmiennych, powiązania oraz cele dla każdego ze scenariuszy. Kolumna scenariuszy optymalnych jest zielona, a scenariusze naruszające powiązania są oznaczone na czerwono. 10. Aby odtworzyć wyniki ruchu dla każdej iteracji, kliknąć Odtwórz. Optymalizacja katapulty za pomocą operacji Motion Zdefiniowana zostanie optymalna stała sprężyny w katapulcie, która wystrzeli pocisk tak, aby cel został uderzony z najmniejszą możliwą siłą. Zostanie utworzone badanie projektu, aby znaleźć odpowiednią stałą sprężyny w katapulcie zbudowanej do wystrzelenia pocisku, który ma uderzyć cel z pewnej odległości. Aby otworzyć model, należy przejść do lokalizacji install_dir\samples\whatsnew\optimization\catapult.sldasm. Aby ukończyć ten samouczek, należy zainstalować dodatek umożliwiający przeprowadzanie symulacji ruchu. Przejrzeć operacje badania analizy ruchu: Sprężyna liniowa Obciążenie grawitacyjne Dwa zestawy kontaktowe obiektów Dwa wykresy wyników śledzenia siły kontaktu pomiędzy pociskiem a celem oraz X - komponent liniowego przesunięcia pocisku 162

163 Symulacja Dwa sensory, które śledzą wykresy wyników analizy ruchu Aby utworzyć sensory śledzące wyniki ruchu, w menedżerze właściwości PropertyManager Sensor/Wyniki wybrać Utwórz sensor dla badania projektu/optymalizacji. Definiowanie zmiennej w badaniu projektu Stała sprężyny zostanie zdefiniowana jako parametr, a następnie dodana jako zmienna w badaniu projektu. 1. Utworzyć nowe badanie projektu. 2. Na karcie Widok zmiennej rozwinąć Zmienne i wybrać Dodaj parametr. W oknie dialogowym Parametry: a) W części Nazwa wpisać nazwę parametru, tj. Spring_Constant. b) W części Kategoria wybrać Ruch. c) W drzewie badania Ruch kliknąć dwukrotnie pozycję Sprężyna liniowa2. Operacja sprężyny będzie wyróżniona w wyborze elementu, a wszystkie dostępne komponenty będą wymienione w polu Łącze komponentu d) Wybrać komponent Stała sprężyny (Sprężyna), aby ustanowić połączenie z parametrem. e) Jako Wartość wprowadzić f) Kliknąć Zastosuj, a następnie OK. Gwiazdka w obszarze Połączone wskazuje, że wybrany komponent jest już połączony z parametrem. 3. Dodać parametr w polu Zmienne. 4. Wybrać Zakres z krokiem. Dla wartości Min wpisać (N/m), dla wartości Max wpisać (N/m), a dla Krok wpisać 25 (N/m). Definiowanie powiązania i celu Sensor, który śledzi komponent X trajektorii pocisku, należy zdefiniować jako powiązanie. Jako cel należy wyznaczyć zminimalizowanie siły uderzenia pocisku w cel. 1. Na karcie Widok zmiennej, w obszarze Powiązania, wybrać sensor przemieszczenia. Jako warunek wybrać Jest pomiędzy. Dla wartości Min wpisać -0,1, a dla Max wpisać 0,1. Ten warunek wymusi ograniczenia komponentu X przemieszczenia pocisku tak, aby mógł on trafić w cel. 2. W części Cele wybrać sensor siły. Dla warunku wybrać Minimalizuj. Jako cel należy wyznaczyć zminimalizowanie siły kontaktu w chwili uderzenia pocisku w cel. Jeśli nie zostaną zdefiniowane żadne cele, badanie projektu można uruchomić jako badanie oceniające projekt. Łącznie istnieje dziewięć aktywnych scenariuszy projektu. Badanie optymalizacji jest już gotowe do uruchomienia. 163

164 Symulacja Uruchamianie optymalizacji 1. Wybrać Optymalizacja i kliknąć Uruchom. Program wywołuje badanie analizy ruchu w każdej iteracji i raportuje wartości dla każdej iteracji. 2. Na karcie Widok wyników wybrać Scenario1 i kliknąć Odtwórz od początku. W obszarze graficznym zostanie wyświetlona animacja ruchu. Scenariusze, które nie spełniają powiązań, są wyróżniane kolorem czerwonym. W tym scenariuszu pocisk nie trafia w cel. 3. Wybrać Optymalny (4), który jest optymalnym scenariuszem wyróżnionym zielonym kolorem, po czym kliknąć Odtwórz od początku. Aby pocisk trafił w cel, stała sprężyny w katapulcie powinna być równa Nm. Aby wyświetlić wykresy wyników analizy ruchu, które odpowiadają aktywnemu scenariuszowi projektu, należy przejść do karty badania Analiza ruchu. Badania nieliniowe Udoskonalenia w obszarze konwergencji kontaktu i obsługi danych wejścia/wyjścia poprawiają ogólną jakość analizy nieliniowej. Poprawa wydajności w większości badań wynosi od 15% do 30%, ponieważ skraca się czas uzyskania gotowego rozwiązania. W niektórych badaniach zaobserwowano poprawę wydajności o ponad 50%. Opcja wiązania opartego na powierzchniach została rozszerzona do badań nieliniowych. Aby zastosować wiązanie powierzchniowe, należy w oknie dialogowym Nieliniowe - Statyczne, w obszarze Niekompatybilne opcje wiązania, wybrać Bardziej dokładne (wolniej). Poprawiona jest konwergencja i dokładność rozwiązania algorytmu kontaktu powierzchniowego. W wyniku tego poprawie uległy rozwiązania problemów nieliniowych w następujących operacjach: 1. Powierzchniowy kontakt wiązany i złącza 2. Kontakt bez penetracji z tarciem 3. Połączenie kontaktu pasowania skurczowego i bez penetracji (te dwa typy kontaktu są rozróżnialne w bazie danych) Skorupy Udoskonalenia w zakresie skorup obejmują: 164

165 Symulacja Automatyczne wykrywanie par kontaktowych między stykającymi się brzegami skorup połączonymi ze ścianami w celu umożliwienia przetwarzania zestawień ze ścianami nieplanarnymi oraz krawędziami kolistymi. Poprawioną dokładność algorytmu wiązania pomiędzy krawędziami skorupy i wypełnionymi ścianami w badaniach statycznych, częstotliwości, wyboczenia oraz nieliniowych. Przenoszenie danych o temperaturze i ciśnieniu z narzędzia SolidWorks Flow Simulation. Automatyczne wiązanie krawędzi skorup ze ścianami Automatyczne wykrywanie krawędzi skorup stykających się z bryłami lub ścianami skorup zostało wzbogacone o dodatkowe kombinacje uwzględniające ściany nieplanarne i kołowe krawędzie skorupy. Po globalnym lub lokalnym zdefiniowaniu wiązania punktów styku oprogramowanie automatycznie wiąże wykryte stykające się pary krawędzi skorup i ścian. W menedżerze właściwości PropertyManager Zestawy kontaktowe dostępna jest nowa opcja: Znajdź krawędź skorupy - bryłowe/skorupowe pary ścian. Rozwiązanie połączenia krawędź-skrzydło na potrzeby wiązania krawędzi skorup ze ścianami brył Algorytm wiązania krawędzi skorupy ze ścianą bryły został poprawiony tak, aby uwzględniał grubość skorupy. Podczas definiowania globalnego lub lokalnego kontaktu wiązanego oprogramowanie praktycznie odciska grubość krawędzi skorupy na dotykających ścianach bryły i automatycznie stosuje wiązanie. 165

166 Symulacja Wiązanie typu T między skorupą a bryłą. Nowy algorytm wiązania zwraca dokładniejsze wyniki naprężeń w pobliżu miejsca styku, ponieważ bierze pod uwagę grubość skorupy. Importowanie danych Flow Simulation Można importować wyniki z analiz Flow Simulation wykonanych w aplikacji SolidWorks Simulation na cienkich częściach bryłowych, częściach z arkusza blachy lub skorupach. Importowane dane obejmują temperaturę, ciśnienie, naprężenia ścinające oraz współczynnik konwekcji. Można wyświetlić wykres importowanych danych w oprogramowaniu SolidWorks Simulation. 1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy Obciążenia zewnętrzne i wybrać Efekty przepływu. 2. Wybrać opcję Uwzględnij efekt ciśnienia płynu z SolidWorks Flow Simulation i przejrzeć pliki w celu wybrania pliku z wynikami Flow Simulation (fld). Jeśli model składa się z cienkich części bryłowych, przed zaimportowaniem wyników Flow Simulation należy zdefiniować skorupy z wybranych ścian bryłowych i przyjąć grubość równą grubości brył. 166

167 Symulacja 3. Aby wyświetlić importowane dane Flow Simulation, należy utworzyć siatkę modelu, kliknąć prawym przyciskiem myszy definicję danych przepływu w części Obciążenia zewnętrzne i wybrać opcję Pokaż wykres. Można również wyświetlać dane Flow Simulation importowane z obiektów bryłowych w drzewach badań Simulation. Dostępne są już nowe wykresy naprężeń ścinających płynów. 167

168 20 Szkicowanie Rozdział ten zawiera następujące tematy: Wymiary Liniowe i kołowe szyki ze szkicu Menu podręczne Obrót szkicu Wymiary Wstawianie wymiarów W menu podręcznym dostępne są nowe elementy, które można otworzyć, klikając prawym przyciskiem myszy. Regulacja numeryczna szkicu Dodaj wymiar Zależny wymiar szkicu Wyświetla pola wprowadzania danych numerycznych dla określenia rozmiarów podczas tworzenia elementów szkicu. Identyczna opcja jest dostępna po kliknięciu Narzędzia > Opcje > Opcje systemu > Szkic i jest opisana jako Włącz regulację numeryczną na ekranie przy tworzeniu elementu. Wyświetla wymiary podczas tworzenia elementów szkicu. Zamiast klikania opcji Dodaj wymiary w menedżerze właściwości szkicu PropertyManager, można kliknąć prawym przyciskiem myszy obszar graficzny i kliknąć opcję Dodaj wymiar. Tworzy zależne wymiary podczas tworzenia elementów szkicu. Funkcja umożliwia przełączanie typów wymiarów i jest przydatna, kiedy niektóre z wymiarów mają być sterujące, a inne zależne. Oprogramowanie SolidWorks 2011 pozwalało jedynie tworzyć wymiary zależne dopiero po umieszczeniu wymiarów. Aby w menu podręcznym pojawiły się opcje Dodaj wymiar oraz Zależny wymiar szkicu, należy kliknąć prawym przyciskiem myszy obszar graficzny przy aktywnym narzędziu szkicowania, a następnie kliknąć opcję Regulacja numeryczna szkicu. Patrz Pomoc SolidWorks: Wyświetlanie wymiarów i Wstawianie wymiarów zależnych. Przedefiniowane szkice Ostatni element szkicowany w celu utworzenia szkicu o zamkniętym profilu może kolidować z wnioskowanymi relacjami z pozostałych elementów szkicu. W takim przypadku wymiar ostatniego elementu szkicu powoduje przedefiniowanie szkicu. W oprogramowaniu SolidWorks 2012 wymiar kolidujący jest zmieniany na wymiar zależny. 168

169 Szkicowanie SolidWorks 2012: Wymiar po lewej stronie linii pionowej, który wprowadza do szkicu przedefiniowanie, jest zmieniany na zależny SolidWorks 2011: Wymiar po lewej stronie linii pionowej powoduje, że szkic jest przedefiniowany Cofanie wyboru Podczas tworzenia wymiarów za pomocą narzędzia Inteligentny wymiar, Wymiary poziome lub Wymiary pionowe można cofnąć ostatni wybór, naciskając klawisz Esc. Na przykład przy wymiarowaniu wielu elementów za pomocą narzędzia Inteligentny wymiar naciśnięcie klawisza Esc spowoduje cofnięcie ostatniego wyboru. Funkcja ta jest przydatna po przypadkowym zaznaczeniu elementu, który nie ma być objęty wymiarowaniem. Używanie linii środkowych przy tworzeniu wymiarów promieniowych i średnicowych Możliwe jest tworzenie wielu wymiarów promieniowych i średnicowych bez zaznaczania za każdym razem linii środkowej. Ten rodzaj wymiarowania jest przydatny przy tworzeniu szkiców geometrii obrotowych, które wymagają kilku wymiarów średnic. Wiele wymiarów promieniowych Wiele wymiarów średnicowych 169

170 Szkicowanie 1. W szkicu z linią środkową i liniami lub punktami kliknąć Inteligentny wymiar (pasek narzędzi Wymiary/Relacje) lub menu Narzędzia > Wymiary > Inteligentny. 2. Wybrać linię środkową oraz linię lub punkt. 3. Aby utworzyć promień, należy zbliżyć wskaźnik do boku linii środkowej. Aby utworzyć średnicę, należy przesunąć wskaźnik na przeciwną stronę linii środkowej. 4. Kliknąć, aby umieścić wymiar. Wskaźnik przyjmuje kształt w przypadku wymiarów promieniowych oraz w przypadku wymiarów średnicowych. 5. Wybrać kolejną linię lub punkt w szkicu, aby utworzyć kolejne wymiary. Liniowe i kołowe szyki ze szkicu Przyszłe operacje W przypadku przebudowania szyku liniowego lub kołowego w szkicu zawierającym przyszłe operacje zależne od modelu, zachowywane są relacje i odniesienia do modelu. Wymiary w szyku liniowym i kołowym Zmianie uległy opcje z menedżerów właściwości PropertyManager Szyk liniowy oraz Szyk kołowy. W menedżerze właściwości PropertyManager Szyk liniowy opcja Dodaj wymiary odstępów zmieniła nazwę na Odstęp wymiaru X (dla Kierunku 1) oraz Odstęp wymiaru Y (dla Kierunku 2). Opcja Dodaj wymiar kątowy pomiędzy osiami zmieniła nazwę na Wymiar kątowy pomiędzy osiami. Opcje te są dostępne podczas tworzenia i edytowania szyków liniowych. W menedżerze właściwości PropertyManager Szyk kołowy opcja Dodaj wymiary odstępów została rozdzielona na dwie różne opcje: Wymiar promienia Wymiar kątowy Wyświetla promień szyku kołowego. Wyświetla wymiar pomiędzy wystąpieniami elementów szyku. Opcje te są dostępne podczas tworzenia i edytowania szyków kołowych. Menu podręczne Podczas szkicowania nie jest już wyświetlane menu podręczne, aby pozostawić więcej miejsca na szkic i narzędzia relacji, co ułatwia użytkowanie i usprawnia pracę. 170

171 Szkicowanie SolidWorks 2012 SolidWorks 2011 Ponadto możliwe jest dostosowanie menu podręcznego i określenie, które narzędzia powinny być dostępne bezpośrednio z menu podręcznego, a które mają się pojawiać po rozwinięciu menu. 171

172 Szkicowanie Aby wyświetlić menu podręczne, należy kliknąć w obrębie szkicu prawym przyciskiem myszy. Aby edytować menu, należy w menu podręcznym kliknąć, a następnie Dostosuj menu. Obrót szkicu Możliwe jest automatyczne obracanie szkiców dwuwymiarowych do położenia normalnego względem płaszczyzny szkicu. Kliknąć Narzędzia > Opcje > Opcje systemu > Szkic i wybrać Automatycznie obróć widok normalnie do płaszczyzny szkicu przy tworzeniu szkicu. Po każdym otwarciu szkicu na płaszczyźnie widok obróci się tak, aby był ustawiony normalnie względem płaszczyzny. 172

173 21 Sustainability Rozdział ten zawiera następujące tematy: Pełniejsza kontrola nad danymi wejściowymi Dodawanie materiałów Pełniejsza kontrola nad danymi wejściowymi Aplikacja SolidWorks Sustainability zawiera nowe pola, które pozwalają na wprowadzenie bardziej szczegółowych informacji dotyczących badań środowiskowych. W aplikacji SustainabilityXpress pola te są wyświetlane jako nieedytowalne etykiety z wartościami domyślnymi. Można określić następujące parametry: Ilość recyklingowanej zawartości w materiale Ilość energii zużywanej podczas procesu produkcyjnego Rodzaj transportu i odległości pokonywane przy przesyłkach Czas, przez jaki produkt powinien przetrwać oraz przez jaki będzie używany Postępowanie na koniec okresu użytkowania Określanie recyklingowanej zawartości Wartość Recyklingowana zawartość w sekcji Materiał okienka zadań Sustainability wskazuje procent recyklingowanej zawartości wybranego materiału. Informacje o materiale w bazie danych Sustainability określają sposób przedstawiania wartości oraz możliwość jej modyfikacji przez użytkownika. 1. Przy otwartej części lub złożeniu kliknąć Narzędzia > Sustainability. 2. W okienku zadań Sustainability rozwinąć Materiały i wybrać parametry materiału Klasa oraz Nazwa. 173

174 Sustainability Jeśli baza danych Sustanability zawiera wartości dla wybranego materiału: pierwotną, wtórną (recyklat) oraz mieszankę (domyślnie mieszankę zawartości pierwotnej i wtórnej), pole Recyklingowana zawartość wskaże procent zawartości recyklingowanej. 3. Aby zmienić ilość materiału recyklingowanego, należy wprowadzić nową wartość procentową. Element sterowania stanie się żółty, a przycisk Użyj mieszanki stanie się aktywny. 4. Aby powrócić do domyślnej mieszanki, należy kliknąć Użyj mieszanki. Określanie szczegółowych informacji o produkcji i o złożeniu Teraz możliwe jest określenie dodatkowych informacji do stosowania przy ocenie zrównoważonego rozwoju w procesie produkcji lub złożenia. Nowe elementy sterowania pozwalają na określenie oczekiwanego czasu życia części lub złożenia, procesów koniecznych w produkcji oraz energii zużytej w każdym z procesów. Definiowanie procesu produkcyjnego dla części 1. Przy otwartej części kliknąć Narzędzia > Sustainability. 2. W okienku zdań Sustainability rozwinąć sekcję Produkcja. 3. Wybrać region produkcji z listy rozwijanej Region lub kliknąć właściwy region na mapie. 4. W polu Zbudowane aby przetrwać wpisać przyrost czasu oraz wartość przedstawiającą oczekiwany okres użytkowania (trwałości) części. Na przykład wartości oraz Rok wskazują na oczekiwany okres użytkowania równy 10 lat. 174

175 Sustainability 5. W obszarze Proces wybrać używany proces produkcyjny. Początkowe wartości w edytowalnych polach zużycia energii elektrycznej i gazu ziemnego oraz współczynnika złomowania są obliczane na podstawie materiału części oraz wybranego procesu produkcyjnego. Całkowite wartości pod każdym z pól są obliczane na podstawie wagi części. 6. Zmienić dowolne z poniższych wartości: Ilość zużytej energii elektrycznej w kilowatogodzinach na kilogram Ilość zużytego gazu ziemnego w jednostkach BTU na kilogram Współczynnik złomowania (czyli procent materiału, który jest odrzucany jako odpady) 7. Aby ponownie przeliczyć wartości całkowite, kliknąć w obszarze poza polem. Jeśli proces zostanie zmieniony, wartości pól i wartości całkowite zostaną ponownie przeliczone z zastosowaniem wartości domyślnych. Definiowanie procesu złożenia 1. Przy otwartym złożeniu kliknąć Narzędzia > Sustainability. 2. W okienku zadań Sustainability wybrać Lista zadań, aby upewnić się, że dla wszystkich części są zdefiniowane materiały, a następnie kliknąć Przeglądaj wyniki. 3. W sekcji Proces złożenia wybrać region produkcji z listy rozwijanej Region lub kliknąć właściwy region na mapie. 175

176 Sustainability 4. W polu Zbudowane aby przetrwać wpisać przyrost czasu oraz wartość przedstawiającą oczekiwany okres użytkowania (trwałości) złożenia. Na przykład wartości oraz Rok wskazują na oczekiwany okres użytkowania równy 10 lat. Jeśli wartość Zbudowane aby przetrwać całego zespołu jest równa 10 lat, a wartość Zbudowane aby przetrwać jednego z komponentów złożenia wynosi 5 lat, to komponent o trwałości 5 lat zostanie wliczony dwukrotnie podczas obliczania oddziaływania złożenia na środowisko. 5. Aby określić zużycie energii konieczne do wytworzenia złożonego produktu, należy wybrać opcję Energia wymagana dla procesu złożenia. 6. Z listy rozwijanej Typ paliwa wybrać Elektryczność lub Gaz ziemny. 7. W polu Ilość wpisać oczekiwaną ilość zużywanej energii. Określanie parametrów użytkowania części i złożenia Nowa sekcja Użytkowanie w okienku zadań Sustainability pozwala na określenie miejsca użytkowania produktu. W przypadku złożeń jest to miejsce na wprowadzenie zapotrzebowania produktu na energię przez cały okres użytkowania. W przypadku części sekcja Użytkowanie pozwala na wybranie regionu produkcji z listy rozwijanej Region lub przez kliknięcie regionu na mapie. Aby wprowadzić parametry Użytkowanie dla złożenia, należy: 1. Przy otwartym złożeniu kliknąć Narzędzia > Sustainability. 2. W okienku zadań Sustainability wybrać Lista zadań, aby upewnić się, że dla wszystkich części są zdefiniowane materiały, a następnie kliknąć Przeglądaj wyniki. 3. W sekcji Użytkowanie okienka zadań Sustainability wybrać region produkcji z listy rozwijanej Region lub kliknąć właściwy region na mapie. 176

177 Sustainability 4. Aby określić energię zużywaną przez cały okres użytkowania produktu, wybrać opcję Potrzeby energii przez okres życia. 5. Z listy rozwijanej Typ energii wybrać jedną z następujących opcji: Elektryczność Gaz ziemny Diesel Benzyna Nafta Paliwo lekkie 6. Określić Ilość energii i wybrać przyrost czasu. Na przykład wybranie typu Diesel, wpisanie liczby 2.00 oraz wybranie przyrostu Godzina oznacza, że produkt w czasie eksploatacji będzie zużywać 2 galony paliwa do silników Diesla na godzinę. Określanie informacji wysyłkowych Zarówno dla części, jak i złożeń, sekcja Transport z okienka zadań Sustainability pozwala na określenie sposobów wysyłki i zdefiniowanie odległości. 1. W okienku zadań Sustainability rozwinąć opcję Transport. Domyślne odległości wysyłki opierają się na wybranej opcji Region użycia. Jednostki są przedstawiane w kilometrach lub milach, zależnie od tego, czy układ jednostek masy części jest metryczny. 2. Kliknąć przycisk, aby umożliwić edytowanie wartości. Można edytować jedną lub wszystkie z poniższych pozycji: Pociąg Ciężarówka Łódź Samolot 177

178 Sustainability 3. Określić odległość dla wybranego środka transportu. Zmiana wartości powoduje wyróżnienie nowej wartości na żółto oraz włączenie przycisku Resetuj na domyślne, który pozwala przywrócić domyślne ustawienia transportu dla aktualnie wybranej opcji Region użycia. Określanie metod utylizacji produktu na koniec okresu jego użytkowania Sekcja Koniec żywotności pozwala na określenie sposobu utylizacji produktu, kiedy upłynie okres jego użytkowania. Można ustawić procent, w jakim produkt będzie recyklingowany, spopielany lub wysyłany na wysypisko. 1. Przewinąć do sekcji Koniec żywotności w okienku zadań Sustainability. Wartości domyślne oparte na materiale są wymienione dla procesów: Recykling Spopielenie Wysypisko śmieci 2. Zmienić wartość w dowolnym z tych pól. 178

179 Sustainability Wartości te są połączone, zatem ich suma zawsze wynosi 100%. Zmiana pól Recykling lub Spopielenie powoduje zmianę wartości pola Wysypisko śmieci. Zmiana pola Wysypisko śmieci skutkuje zmianą wartości pola Recykling. 3. Aby powrócić do wartości początkowych, należy kliknąć Resetuj na domyślne. Zmiany w pulpicie oddziaływania na środowisko Na pulpicie Oddziaływanie na środowisko znajduje się nowe pole Czas trwania użycia, które pozwala na określenie czasu, przez jaki produkt będzie używany. Przycisk Start ułatwia powrót do początkowego widoku pulpitu. Czas trwania użycia Przy wykonywaniu obliczeń Sustainability wartość Czas trwania użycia jest stosowana w połączeniu z wartością Zbudowane aby przetrwać określaną w sekcji Produkcja. Aby uzyskać dokładniejszy obraz wpływu projektu, wartość Czas trwania użycia jest dzielona przez wartość Zbudowane aby przetrwać. Wynik jest zaokrąglany do najbliższej kolejnej liczby całkowitej. Jeśli produkt zbudowano tak, aby przetrwał cztery lata, a jego czas trwania użycia wynosi 10 lat, wynik obliczenia 10 / 4 = 2,5 jest zaokrąglany do 3. Oznacza to, że użytkowanie przez 10 lat wymaga trzech sztuk produktu. Całkowity wynik oddziaływania na środowisko jest zatem trzykrotnie większy niż pojedynczego produktu. W odwrotnej sytuacji, kiedy produkt jest zbudowany, aby przetrwał 10 lat, a czas trwania użycia wynosi 1 rok, wynik obliczenia 1 / 10 = 0,1 jest zaokrąglany do 1. Oznacza to, że czas trwania użycia wymaga posiadania tylko jednej sztuki produktu. Wartości Czas trwania użycia oraz Zbudowane aby przetrwać zostały dodane do raportów i wyborów kolumn dostosowanych w obszarze Wizualizacja złożenia. 179

180 Sustainability Nawigacja Przyciski Wstecz oraz Dalej znane z wcześniejszych wersji aplikacji Sustainability zostały zastąpione przyciskiem Start. Kliknięcie przycisku Start w czasie przeglądania informacji o oddziaływaniu na środowisko, np. Węglowy ekoodcisk lub Zużycie energii, powoduje przywrócenie początkowego ekranu pulpitu Oddziaływanie na środowisko z podsumowującymi wykresami kołowymi. Wykresy słupkowe Na stronie głównej pulpitu, pod wykresami kołowymi, dodano strzałki do wykresów słupkowych. Podkreślają one wzrost lub spadek oddziaływania na środowisko. Dodawanie materiałów W badaniach Sustainability, w folderze Dodatki Sustainability dostępnym w oknie dialogowym Materiały SolidWorks, można uzyskać dostęp do nowych materiałów. Można pobierać dodatkowe materiały i wysyłać prośby o materiały, które nie są jeszcze dostępne. Aktualizowanie bazy danych materiałów Kiedy jest dostępna nowa wersja bazy danych Sustainability, można ją pobrać w oknie dialogowym Materiały. 1. Przy otwartej części w drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Materiał i wybrać Edytuj materiał. 2. W oknie dialogowym Materiał, w lewym okienku, kliknąć Sustainability Extras. Na karcie Właściwości w prawym okienku jest przedstawiona ostatnia wersja bazy danych Sustainability GaBi oraz czas ostatniego sprawdzenia dostępności aktualizacji. 3. Kliknąć Sprawdź, czy istnieją aktualizacje. Okno Sprawdź, czy istnieją aktualizacje poinformuje, czy dostępna jest aktualizacja bazy danych. 4. Jeśli aktualizacja jest dostępna, kliknąć Aktualizuj. 5. Po zakończeniu pobierania plików kliknąć OK. Wersja bazy danych zostanie zaktualizowana, a dodane materiały pojawią się w polu Dodatki Sustainability. 180

181 Sustainability Materiał można edytować tak, jak odbywa się to w przypadku każdego innego materiału. Jeśli zostaną wprowadzone zmiany, zostaną one zachowane nawet po kolejnej aktualizacji bazy danych. Podczas używania Sustainability dodawane materiały będą wyświetlane w następujących miejscach: Po wybraniu materiału dla części Przedrostek Sustainability Extras na liście rozwijanej Klasa pozwala zidentyfikować klasę dodanego materiału. W oknie dialogowym Znajdź podobny materiał Wybranie opcji -dowolne- na liście Klasa materiału sprawi, że wyniki spełniające kryteria będą obejmować materiały z folderu Sustainability Extras. Prośba o materiały Jeśli w oknie dialogowym Materiały nie znajduje się potrzebny materiał, można poprosić o jego dodanie. 1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Materiał i wybrać Edytuj materiał. 2. W oknie dialogowym Materiał, w lewym okienku, kliknąć Sustainability Extras. 3. Aby zobaczyć listę dostępnych materiałów, w prawym okienku, na karcie Właściwości, kliknąć Sprawdź listę online. Zostanie otwarta strona sieci Web z wykazem materiałów SolidWorks, które są aktualnie zdefiniowane w bazie danych Sustainability, i modeli, które można utworzyć z ich pomocą. 4. Aby poprosić o dodanie materiału do bazy danych, należy kliknąć przycisk Prześlij żądanie. Na stronie sieci Web SolidWorks Sustainability zostanie wyświetlony formularz Request a Material. Formularz będzie zawierać listę ostatnich próśb o materiały oraz stan ich przetwarzania. 5. Wypełnić i wysłać formularz. 6. Po poinformowaniu o dodaniu żądanego materiału należy kliknąć opcję Sprawdź, czy istnieją aktualizacje w celu pobrania najnowszych aktualizacji. 181

182 22 Toolbox Dostępne w SolidWorks Professional oraz SolidWorks Premium. Rozdział ten zawiera następujące tematy: Udoskonalenia wydajności i dostosowywania Udoskonalenia wydajności i dostosowywania Aby pozwolić na bardziej elastyczne dostosowywanie działania komponentu Toolbox oraz poprawić wydajność, informacje komponentu Toolbox są teraz przechowywane w pliku każdej części zamiast w bazie danych Microsoft Access. Na przykład z poziomu obszaru Ustawienia Toolbox można przypisywać komponenty do tworzonych folderów oraz zmieniać nazwy plików. Można także modyfikować komponenty w zakresie domyślnych standardów. Aby otworzyć Ustawienia Toolbox, należy kliknąć SolidWorks wersja > Narzędzia SolidWorks > Ustawienia Toolbox na liście wszystkich programów w menu Start komputera. Aby uzyskać więcej informacji, patrz Pomoc SolidWorks: Konfigurowanie Toolbox. Dostosowywanie komponentu Toolbox Zawartość komponentu Toolbox można dostosować na stronie Dostosuj sprzęt komponentu Ustawienia Toolbox przez kopiowanie, wklejanie, usuwanie oraz zmianę nazw folderów Toolbox. W tym przykładzie zostanie utworzony nowy folder Toolbox, zostanie dodana do niego zawartość, nazwa zawartości zostanie zmieniona, a następnie zawartość zostanie usunięta. Administrator Toolbox mógł już dostosować folder Toolbox dla użytkowników. Przed wykonaniem tego ćwiczenia należy się skontaktować z administratorem Toolbox. Najpierw otworzyć Ustawienia Toolbox, aby rozpocząć dostosowywanie elementów konstrukcyjnych. Aby otworzyć Ustawienia Toolbox, należy kliknąć SolidWorks wersja > Narzędzia SolidWorks > Ustawienia Toolbox na liście wszystkich programów w menu Start komputera. 182

183 Toolbox W oknie Ustawieniach Toolbox kliknąć 2 - Dostosuj sprzęt. Tworzenie i zmienianie nazw folderów Toolbox W kolejnym kroku zostanie utworzony folder Toolbox i zmieniona jego nazwa. 1. Kliknąć prawym przyciskiem myszy standardy Toolbox i kliknąć pozycję Nowy folder. W dolnej części drzewa Standardy Toolbox pojawi się folder o nazwie Nowy folder. 2. Kliknąć nazwę folderu i w polu Tytuł wpisać Elementy konstrukcyjne firmy. Kopiowanie i wklejanie folderów Toolbox Następnie skopiujemy calowe śruby i wkręty ANSI do dostosowanego folderu elementów konstrukcyjnych. Jeśli administrator Toolbox usunął narzędzia ANSI cale, można kontynuować pracę nad przykładem, wykonując czynności według innego standardu Toolbox. 1. Wybrać standard ANSI cale, jeśli nie jest wybrany w zawartości komponentu Toolbox: a) Kliknąć Standardy Toolbox w drzewie standardów, a w okienku Dostosuj sprzęt wybrać ANSI cale. 2. Skopiować zawartość komponentu Toolbox w drzewie Standardy Toolbox. Na przykład: a) Rozwinąć pozycję ANSI cale. 183
