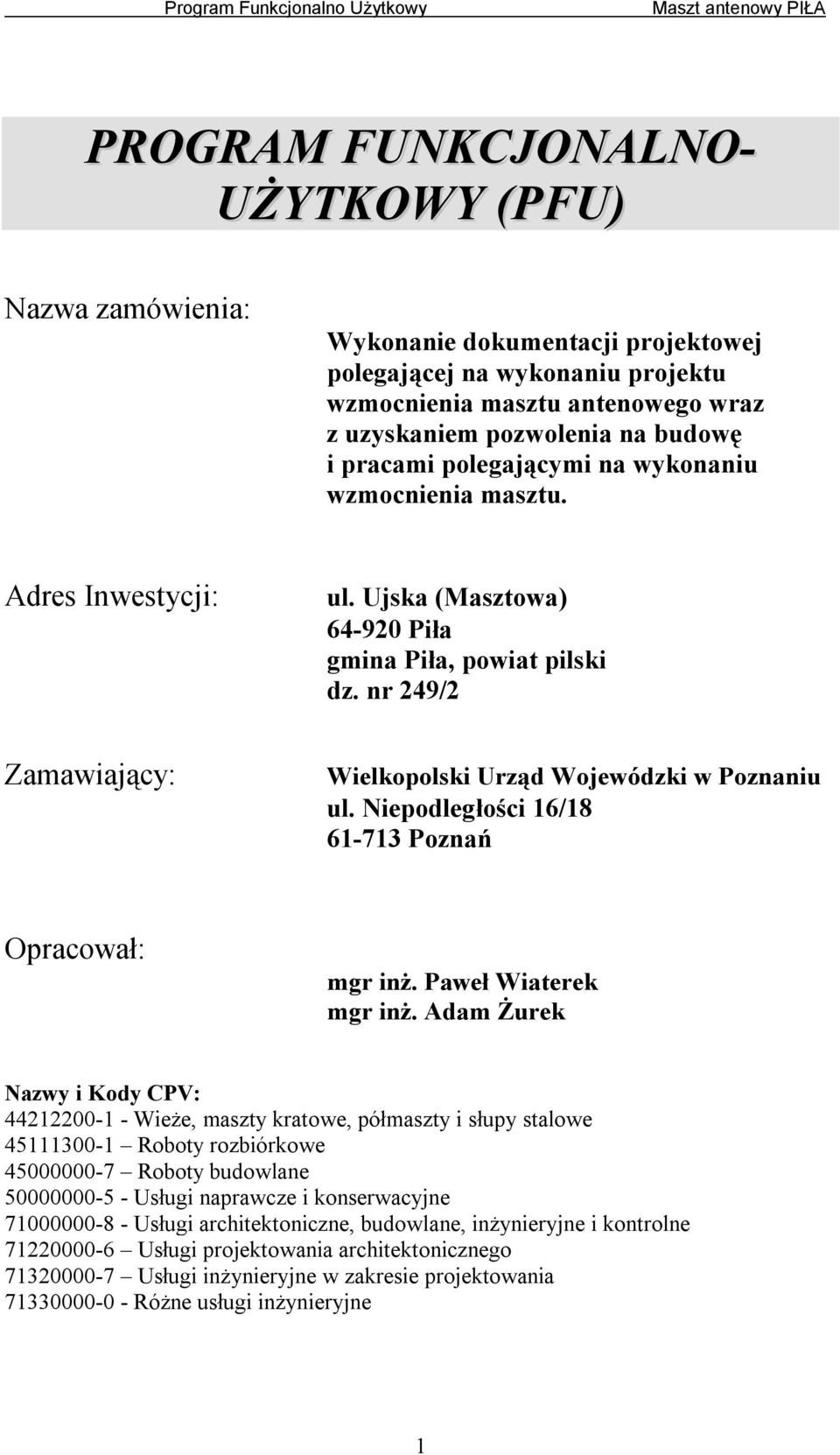

1 PROGRAM FUNKCJONALNO- UŻYTKOWY (PFU) Nazwa zamówienia: Wykonanie dokumentacji projektowej polegającej na wykonaniu projektu wzmocnienia masztu antenowego wraz z uzyskaniem pozwolenia na budowę i pracami polegającymi na wykonaniu wzmocnienia masztu. Adres Inwestycji: ul. Ujska (Masztowa) Piła gmina Piła, powiat pilski dz. nr 249/2 Zamawiający: Wielkopolski Urząd Wojewódzki w Poznaniu ul. Niepodległości 16/ Poznań Opracował: mgr inż. Paweł Wiaterek mgr inż. Adam Żurek Nazwy i Kody CPV: Wieże, maszty kratowe, półmaszty i słupy stalowe Roboty rozbiórkowe Roboty budowlane Usługi naprawcze i konserwacyjne Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Różne usługi inżynieryjne 1

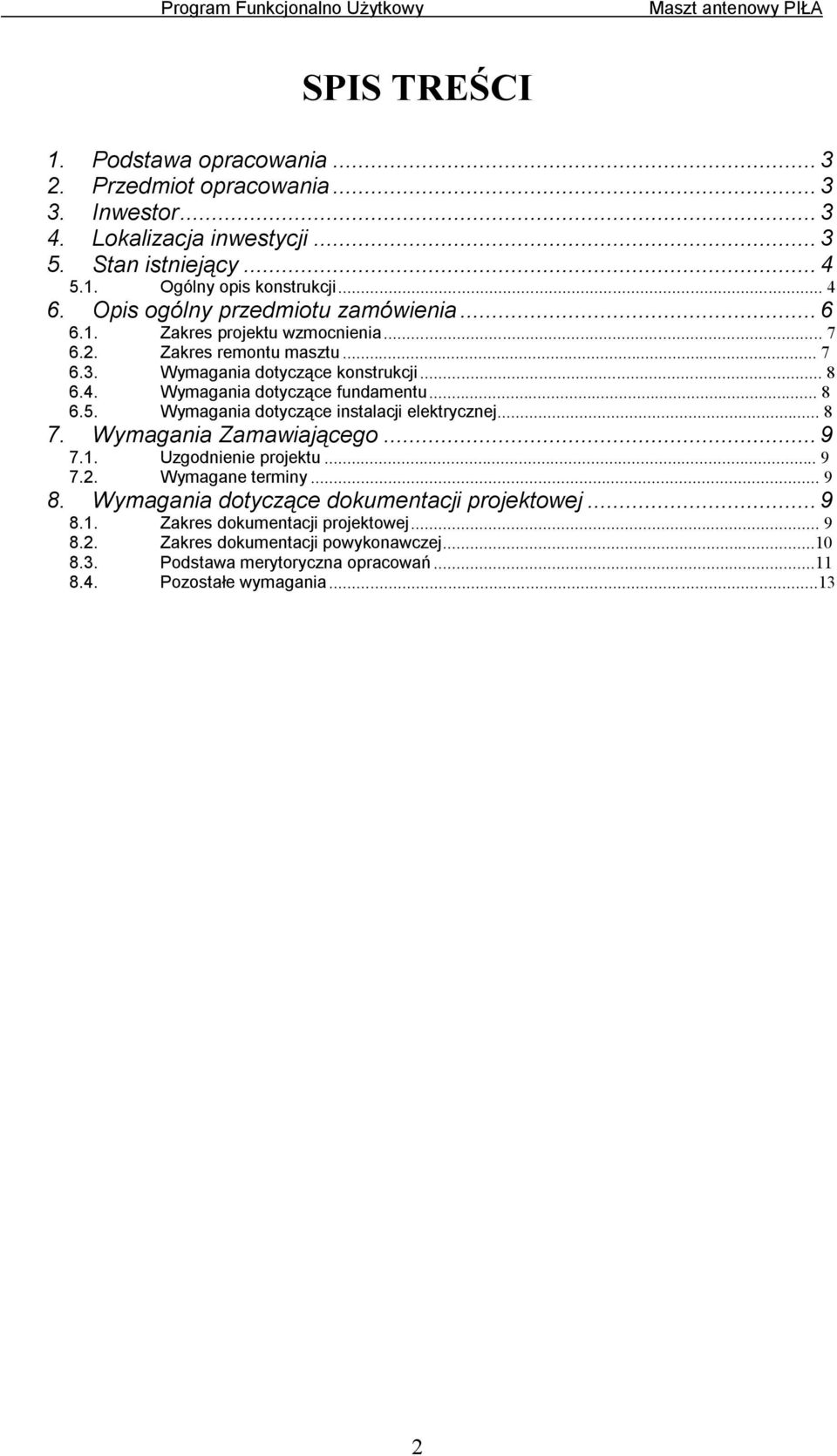

2 SPIS TREŚCI 1. Podstawa opracowania Przedmiot opracowania Inwestor Lokalizacja inwestycji Stan istniejący Ogólny opis konstrukcji Opis ogólny przedmiotu zamówienia Zakres projektu wzmocnienia Zakres remontu masztu Wymagania dotyczące konstrukcji Wymagania dotyczące fundamentu Wymagania dotyczące instalacji elektrycznej Wymagania Zamawiającego Uzgodnienie projektu Wymagane terminy Wymagania dotyczące dokumentacji projektowej Zakres dokumentacji projektowej Zakres dokumentacji powykonawczej Podstawa merytoryczna opracowań Pozostałe wymagania

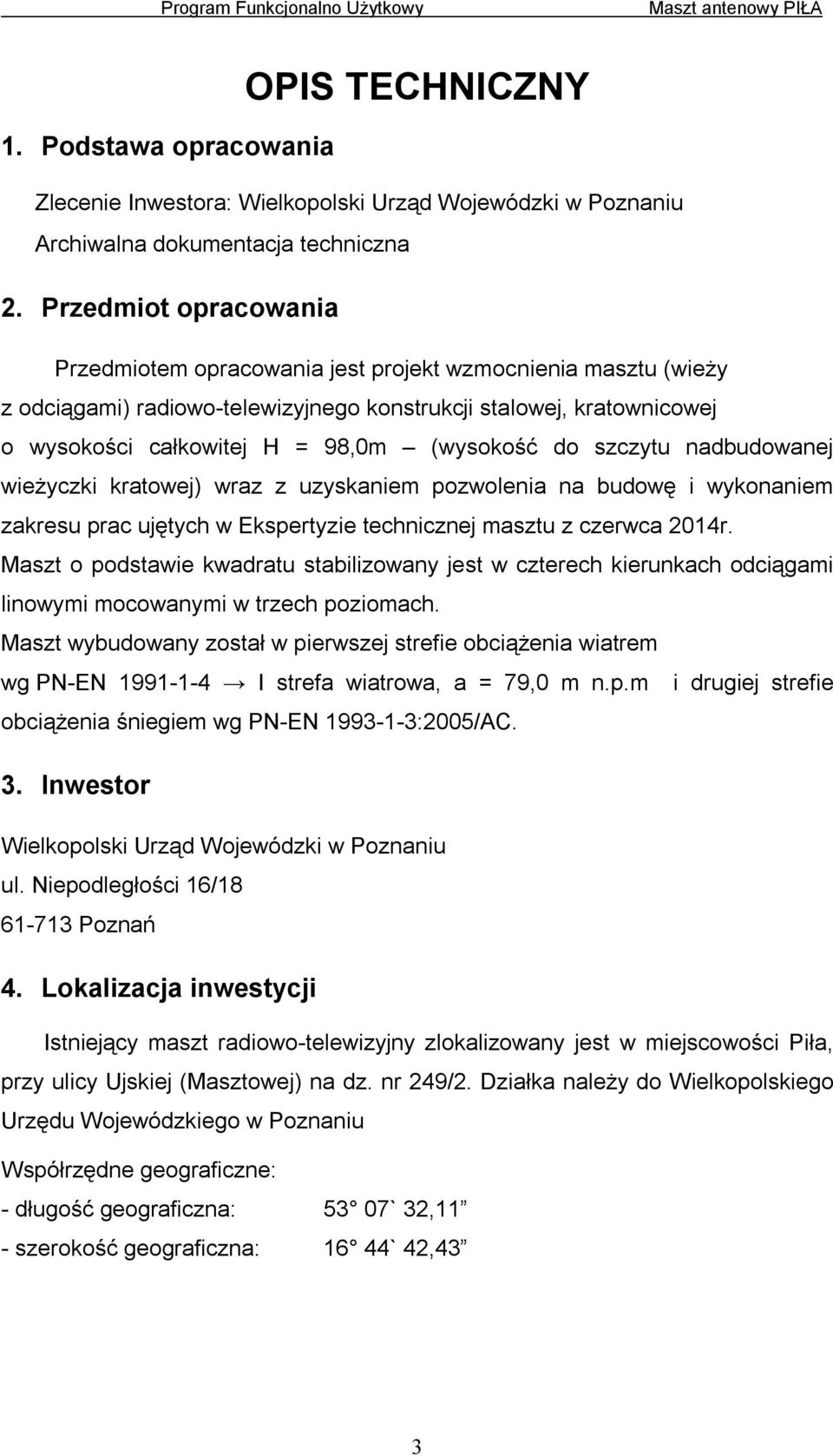

3 OPIS TECHNICZNY 1. Podstawa opracowania Zlecenie Inwestora: Wielkopolski Urząd Wojewódzki w Poznaniu Archiwalna dokumentacja techniczna 2. Przedmiot opracowania Przedmiotem opracowania jest projekt wzmocnienia masztu (wieży z odciągami) radiowo-telewizyjnego konstrukcji stalowej, kratownicowej o wysokości całkowitej H = 98,0m (wysokość do szczytu nadbudowanej wieżyczki kratowej) wraz z uzyskaniem pozwolenia na budowę i wykonaniem zakresu prac ujętych w Ekspertyzie technicznej masztu z czerwca 2014r. Maszt o podstawie kwadratu stabilizowany jest w czterech kierunkach odciągami linowymi mocowanymi w trzech poziomach. Maszt wybudowany został w pierwszej strefie obciążenia wiatrem wg PN-EN I strefa wiatrowa, a = 79,0 m n.p.m i drugiej strefie obciążenia śniegiem wg PN-EN :2005/AC. 3. Inwestor Wielkopolski Urząd Wojewódzki w Poznaniu ul. Niepodległości 16/ Poznań 4. Lokalizacja inwestycji Istniejący maszt radiowo-telewizyjny zlokalizowany jest w miejscowości Piła, przy ulicy Ujskiej (Masztowej) na dz. nr 249/2. Działka należy do Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu Współrzędne geograficzne: - długość geograficzna: 53 07` 32,11 - szerokość geograficzna: 16 44` 42,43 3

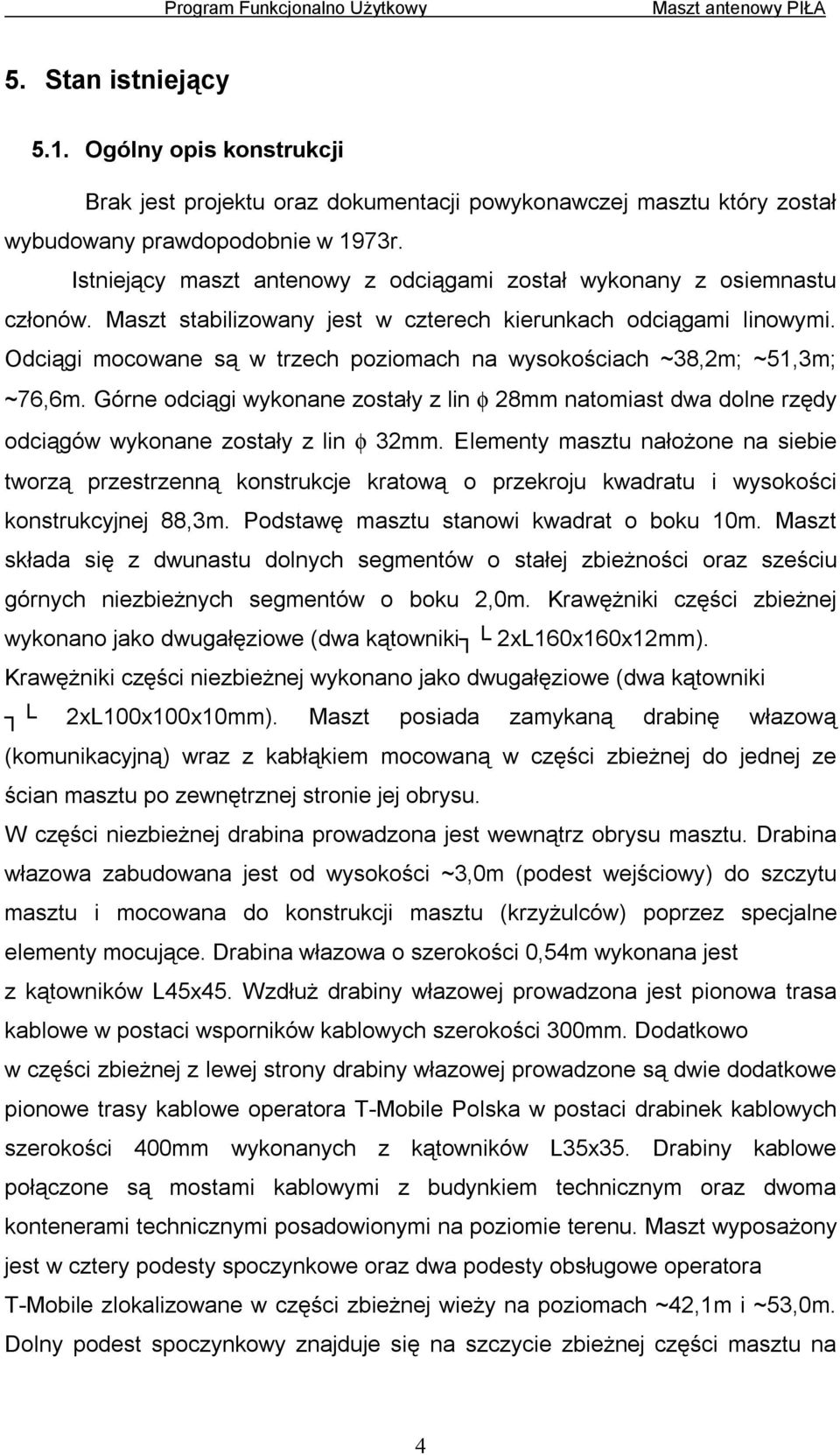

4 5. Stan istniejący 5.1. Ogólny opis konstrukcji Brak jest projektu oraz dokumentacji powykonawczej masztu który został wybudowany prawdopodobnie w 1973r. Istniejący maszt antenowy z odciągami został wykonany z osiemnastu członów. Maszt stabilizowany jest w czterech kierunkach odciągami linowymi. Odciągi mocowane są w trzech poziomach na wysokościach ~38,2m; ~51,3m; ~76,6m. Górne odciągi wykonane zostały z lin φ 28mm natomiast dwa dolne rzędy odciągów wykonane zostały z lin φ 32mm. Elementy masztu nałożone na siebie tworzą przestrzenną konstrukcje kratową o przekroju kwadratu i wysokości konstrukcyjnej 88,3m. Podstawę masztu stanowi kwadrat o boku 10m. Maszt składa się z dwunastu dolnych segmentów o stałej zbieżności oraz sześciu górnych niezbieżnych segmentów o boku 2,0m. Krawężniki części zbieżnej wykonano jako dwugałęziowe (dwa kątowniki 2xL160x160x12mm). Krawężniki części niezbieżnej wykonano jako dwugałęziowe (dwa kątowniki 2xL100x100x10mm). Maszt posiada zamykaną drabinę włazową (komunikacyjną) wraz z kabłąkiem mocowaną w części zbieżnej do jednej ze ścian masztu po zewnętrznej stronie jej obrysu. W części niezbieżnej drabina prowadzona jest wewnątrz obrysu masztu. Drabina włazowa zabudowana jest od wysokości ~3,0m (podest wejściowy) do szczytu masztu i mocowana do konstrukcji masztu (krzyżulców) poprzez specjalne elementy mocujące. Drabina włazowa o szerokości 0,54m wykonana jest z kątowników L45x45. Wzdłuż drabiny włazowej prowadzona jest pionowa trasa kablowe w postaci wsporników kablowych szerokości 300mm. Dodatkowo w części zbieżnej z lewej strony drabiny włazowej prowadzone są dwie dodatkowe pionowe trasy kablowe operatora T-Mobile Polska w postaci drabinek kablowych szerokości 400mm wykonanych z kątowników L35x35. Drabiny kablowe połączone są mostami kablowymi z budynkiem technicznym oraz dwoma kontenerami technicznymi posadowionymi na poziomie terenu. Maszt wyposażony jest w cztery podesty spoczynkowe oraz dwa podesty obsługowe operatora T-Mobile zlokalizowane w części zbieżnej wieży na poziomach ~42,1m i ~53,0m. Dolny podest spoczynkowy znajduje się na szczycie zbieżnej części masztu na 4

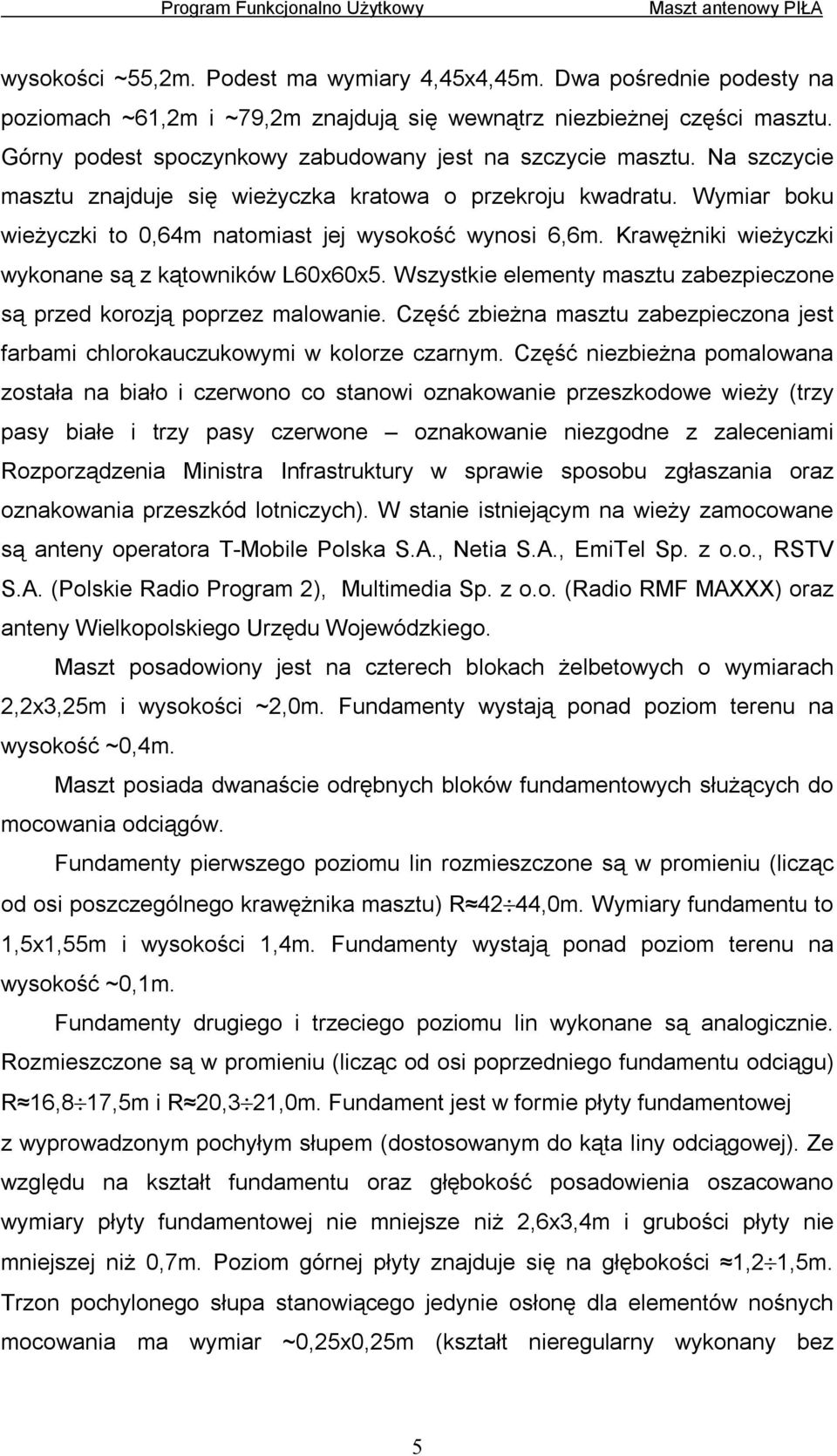

5 wysokości ~55,2m. Podest ma wymiary 4,45x4,45m. Dwa pośrednie podesty na poziomach ~61,2m i ~79,2m znajdują się wewnątrz niezbieżnej części masztu. Górny podest spoczynkowy zabudowany jest na szczycie masztu. Na szczycie masztu znajduje się wieżyczka kratowa o przekroju kwadratu. Wymiar boku wieżyczki to 0,64m natomiast jej wysokość wynosi 6,6m. Krawężniki wieżyczki wykonane są z kątowników L60x60x5. Wszystkie elementy masztu zabezpieczone są przed korozją poprzez malowanie. Część zbieżna masztu zabezpieczona jest farbami chlorokauczukowymi w kolorze czarnym. Część niezbieżna pomalowana została na biało i czerwono co stanowi oznakowanie przeszkodowe wieży (trzy pasy białe i trzy pasy czerwone oznakowanie niezgodne z zaleceniami Rozporządzenia Ministra Infrastruktury w sprawie sposobu zgłaszania oraz oznakowania przeszkód lotniczych). W stanie istniejącym na wieży zamocowane są anteny operatora T-Mobile Polska S.A., Netia S.A., EmiTel Sp. z o.o., RSTV S.A. (Polskie Radio Program 2), Multimedia Sp. z o.o. (Radio RMF MAXXX) oraz anteny Wielkopolskiego Urzędu Wojewódzkiego. Maszt posadowiony jest na czterech blokach żelbetowych o wymiarach 2,2x3,25m i wysokości ~2,0m. Fundamenty wystają ponad poziom terenu na wysokość ~0,4m. Maszt posiada dwanaście odrębnych bloków fundamentowych służących do mocowania odciągów. Fundamenty pierwszego poziomu lin rozmieszczone są w promieniu (licząc od osi poszczególnego krawężnika masztu) R 42 44,0m. Wymiary fundamentu to 1,5x1,55m i wysokości 1,4m. Fundamenty wystają ponad poziom terenu na wysokość ~0,1m. Fundamenty drugiego i trzeciego poziomu lin wykonane są analogicznie. Rozmieszczone są w promieniu (licząc od osi poprzedniego fundamentu odciągu) R 16,8 17,5m i R 20,3 21,0m. Fundament jest w formie płyty fundamentowej z wyprowadzonym pochyłym słupem (dostosowanym do kąta liny odciągowej). Ze względu na kształt fundamentu oraz głębokość posadowienia oszacowano wymiary płyty fundamentowej nie mniejsze niż 2,6x3,4m i grubości płyty nie mniejszej niż 0,7m. Poziom górnej płyty znajduje się na głębokości 1,2 1,5m. Trzon pochylonego słupa stanowiącego jedynie osłonę dla elementów nośnych mocowania ma wymiar ~0,25x0,25m (kształt nieregularny wykonany bez 5

6 deskowania). W słupie umieszczono dwa zespawane ceowniki C220 zakończone dwiema blachami szerokości 260mm i grubości 20mm przyspawanymi do górnych półek ceowników. 6. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie projektu wzmocnienia masztu (wraz z projektem warsztatowym) potrzebnego do uzyskania pozwolenia na budowę i wykonania remontu masztu w celu umożliwienia jego dalszej eksploatacji. Zaleca się by przed wykonaniem projektu wzmocnienia wykonać obliczenia sprawdzające nośność masztu pod kątem aktualnego obciążenia. W celu wykonania dokumentacji projektowej Wykonawca jest zobowiązany do: uzyskania niezbędnych map do celów projektowych uzyskania wszelkich niezbędnych opinii, uzgodnień, ekspertyz i decyzji w zakresie niezbędnym do wykonania przedmiotu zamówienia, w przypadku konieczności również raportu oddziaływania na środowisko. Zamawiający zastrzega sobie możliwość wnoszenia uwag do dokumentacji projektowej. Wykonawca zobowiązany jest do wyjaśnienia wszelkich zapytań i niejasności w trakcie projektowania i realizacji nadzoru autorskiego oraz wykonania prac związanych z remontem masztu. Projektowanie musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy Prawo budowlane z dnia 7 lipca 1994r(Dz. U. z 2010 r. Nr 243 poz 1623 z późn. zm.) wraz z aktami wykonawczymi jak również zgodne z wszelkimi obowiązującymi aktami prawnymi właściwymi w przedmiocie zamówienia, z przepisami techniczno-budowlanymi, normami, wytycznymi oraz zasadami wiedzy technicznej. Dokumentacja projektowa powinna określać technologię robót, parametry techniczne i funkcjonalne przyjętych rozwiązań materiałowych, urządzeń i wyposażenia. Opisy przyjętych rozwiązań mają być zgodne z Ustawy z dnia r. Prawo zamówień publicznych (Dz. U. Nr 113 poz. 759 z 2010r. z póź. zm.) nie mogą utrudniać uczciwej konkurencji tzn. : Projektanci projektując obiekty budowlane, nie mogą narzucić w dokumentacji projektowej (opisy techniczne, rysunki, specyfikacje techniczne wykonania i odbioru robót) producentów konkretnych materiałów czy urządzeń do wyposażenia obiektu, lecz muszą posługiwać się obiektywnymi parametrami 6

7 technicznymi. W szczególnie uzasadnionych przypadkach projektanci mogą podawać znaki towarowe, ale z możliwością wbudowania równoważnych materiałów i urządzeń. Projektant określa jakie parametry urządzenia uznane zostaną za równoważne. Dokumentacja projektowa będzie podstawą do uzyskania przez Wykonawcę decyzji o pozwoleniu na budowę. Zatwierdzona dokumentacja będzie podstawą do wykonania robót budowlanych, dlatego też powinna być wykonana w stanie kompletnym dla celu któremu ma służyć i odpowiadającym założeniom Ustawy Prawo Zamówień Publicznych Zakres projektu wzmocnienia Z przeprowadzonych obliczeń (Ocena techniczna ) wynika, iż przekroczenie nośności trzonu masztu wystąpiło w krawężnikach segmentu 6 oraz skratowaniu w segmentach: 5, 6, 8, 9, 10, 11, 12, 13, 14, 15,16, 17, 18. Dodatkowo Ocena Techniczna wykazuje, iż stateczność obiektu nie zostanie zachowana ze względu na przekroczenie dopuszczalnej siły wyrywającej fundament, a nośność łączników podstaw kozłowych z fundamentem i śrub łączących podstawy z trzonem wieży jest niewystarczająca. W celu bezpiecznego użytkowania obiektu konieczne jest wzmocnienie polegające na wymianie części skratowań masztu, wprowadzeniu dodatkowych stężeń, wykonaniu dodatkowej przepony, wymianie lin i regulacji sił w odciągach, dociążenie fundamentów trzonu masztu poprzez wykonanie dodatkowych bloków żelbetowych na istniejących fundamentach. Dodatkowo należy wymienić skorodowane łączniki (śruby) oraz zaprojektować nowy sposób mocowania lin odciągowych na maszcie i dokonać bieżącej konserwacji masztu ujętej w Ocenie technicznej Zakres remontu masztu Remont masztu ma zostać wykonany na podstawie Projektu Wykonawczego oraz Projektu Warsztatowego, które mają być wykonane na podstawie aktualnej Oceny Technicznej masztu z czerwca 2014roku wraz z aktualizacją weryfikującą aktualny stan obciążenia masztu. Przeprowadzone prace mają umożliwić prawidłową eksploatację masztu zgodnie z aktualnymi 7

8 przepisami i spełnienie warunków aktualnie obowiązujących norm. Przed przystąpieniem do prac remontowych Wykonawca musi posiadać aktualne pozwolenie na budowę uzyskane na podstawie Projektu Budowlanego (wykonawczego) oraz zaleca się wykonanie pomiaru pionowości masztu w celu porównania ich z ostatnim pomiarem (poprzednie pomiary stwierdzały znaczne wychylenia trzonu masztu). Po wykonaniu prac remontowych i dokonaniu naciągu lin konieczne jest wykonanie pomiaru pionowości masztu oraz pomiaru naciągu lin odciągowych Wymagania dotyczące konstrukcji Wszystkie elementy konstrukcyjne należy zaprojektować tak, by spełniały warunki przepisów w tym zakresie. Elementy konstrukcji masztu należy zabezpieczyć antykorozyjnie w wytwórni przez ocynkowanie o takiej grubości i technologii wykonania, aby zagwarantować zabezpieczenie antykorozyjne na okres nie krótszy niż 10 lat, Proces ten należy zastosować do wszystkich nowych elementów stalowych masztu. Dla istniejących elementów konstrukcyjnych zastosowanych w remontowanej konstrukcji należy przewidzieć sposób odnowienia zabezpieczenia antykorozyjnego w technologii możliwej do wykonania na placu budowy. Dodatkowo wymieniane elementy należy pomalować zgodnie z aktualną kolorystyką wieży (kolor czarny - farba chlorokauczukowa, biały i czerwony oznakowanie przeszkodowe) Wymagania dotyczące fundamentu Z uwagi na konieczność wzmocnienia (dociążenia) fundamentów poprzez zastosowanie dodatkowych bloków dociążających o wymiarach w rzucie jak istniejący fundament tj. 3,25x2,20m i wysokości około 2,4m. Dociążenie należy wykonać w sposób zapewniający spełnienie przepisów w tym zakresie. Należy zapewnić właściwe połączenie istniejącego fundamentu z nowo wykonanym Wymagania dotyczące instalacji elektrycznej Należy przewidzieć wykonanie niezbędnych pomiarów rezystancji uziemienia masztu, sprawdzenia instalacji odgromowej, pomiary rezystancji izolacji kabli oraz skuteczności ochrony przeciwporażeniowej. 8

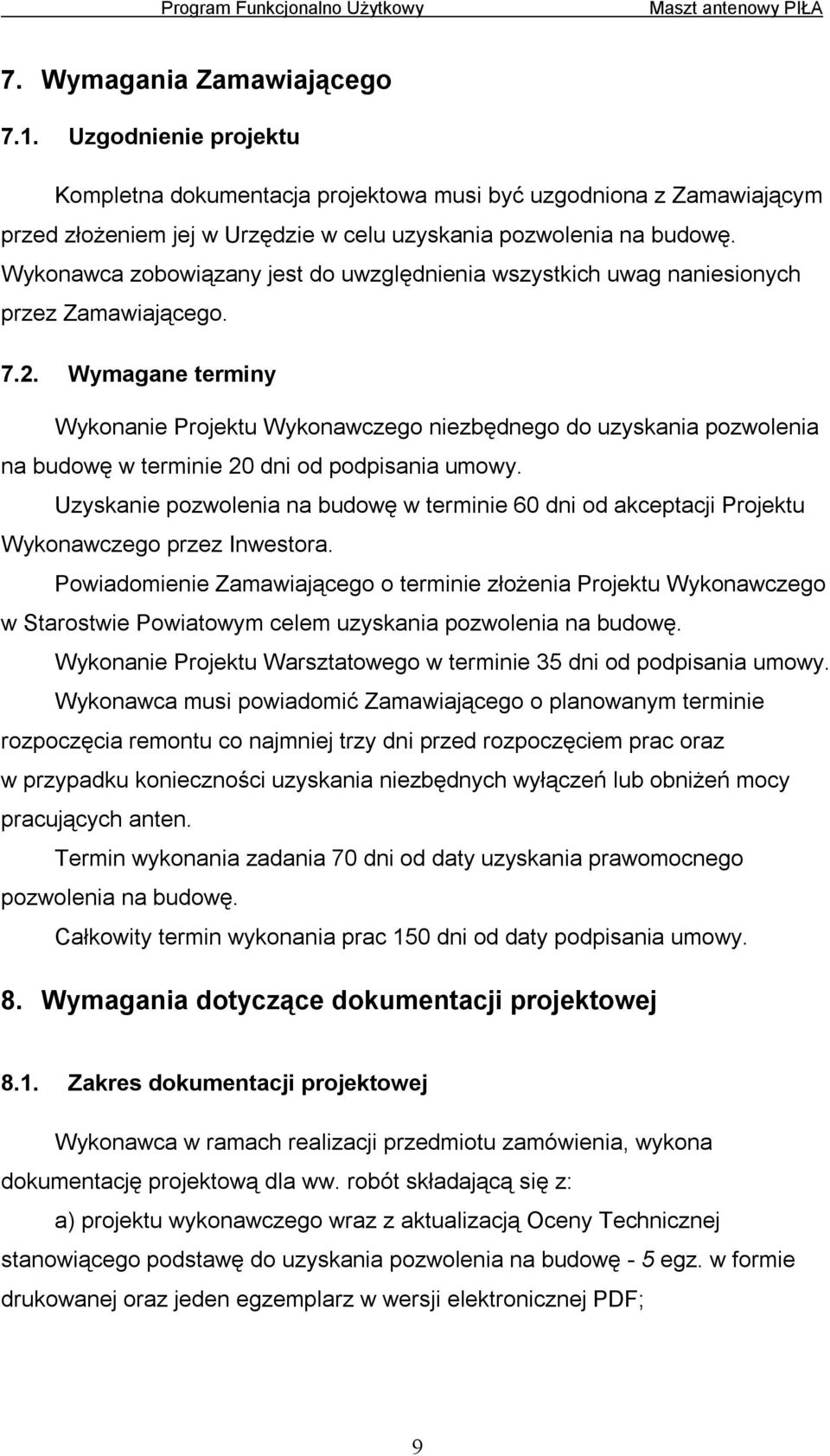

9 7. Wymagania Zamawiającego 7.1. Uzgodnienie projektu Kompletna dokumentacja projektowa musi być uzgodniona z Zamawiającym przed złożeniem jej w Urzędzie w celu uzyskania pozwolenia na budowę. Wykonawca zobowiązany jest do uwzględnienia wszystkich uwag naniesionych przez Zamawiającego Wymagane terminy Wykonanie Projektu Wykonawczego niezbędnego do uzyskania pozwolenia na budowę w terminie 20 dni od podpisania umowy. Uzyskanie pozwolenia na budowę w terminie 60 dni od akceptacji Projektu Wykonawczego przez Inwestora. Powiadomienie Zamawiającego o terminie złożenia Projektu Wykonawczego w Starostwie Powiatowym celem uzyskania pozwolenia na budowę. Wykonanie Projektu Warsztatowego w terminie 35 dni od podpisania umowy. Wykonawca musi powiadomić Zamawiającego o planowanym terminie rozpoczęcia remontu co najmniej trzy dni przed rozpoczęciem prac oraz w przypadku konieczności uzyskania niezbędnych wyłączeń lub obniżeń mocy pracujących anten. Termin wykonania zadania 70 dni od daty uzyskania prawomocnego pozwolenia na budowę. Całkowity termin wykonania prac 150 dni od daty podpisania umowy. 8. Wymagania dotyczące dokumentacji projektowej 8.1. Zakres dokumentacji projektowej Wykonawca w ramach realizacji przedmiotu zamówienia, wykona dokumentację projektową dla ww. robót składającą się z: a) projektu wykonawczego wraz z aktualizacją Oceny Technicznej stanowiącego podstawę do uzyskania pozwolenia na budowę - 5 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; 9

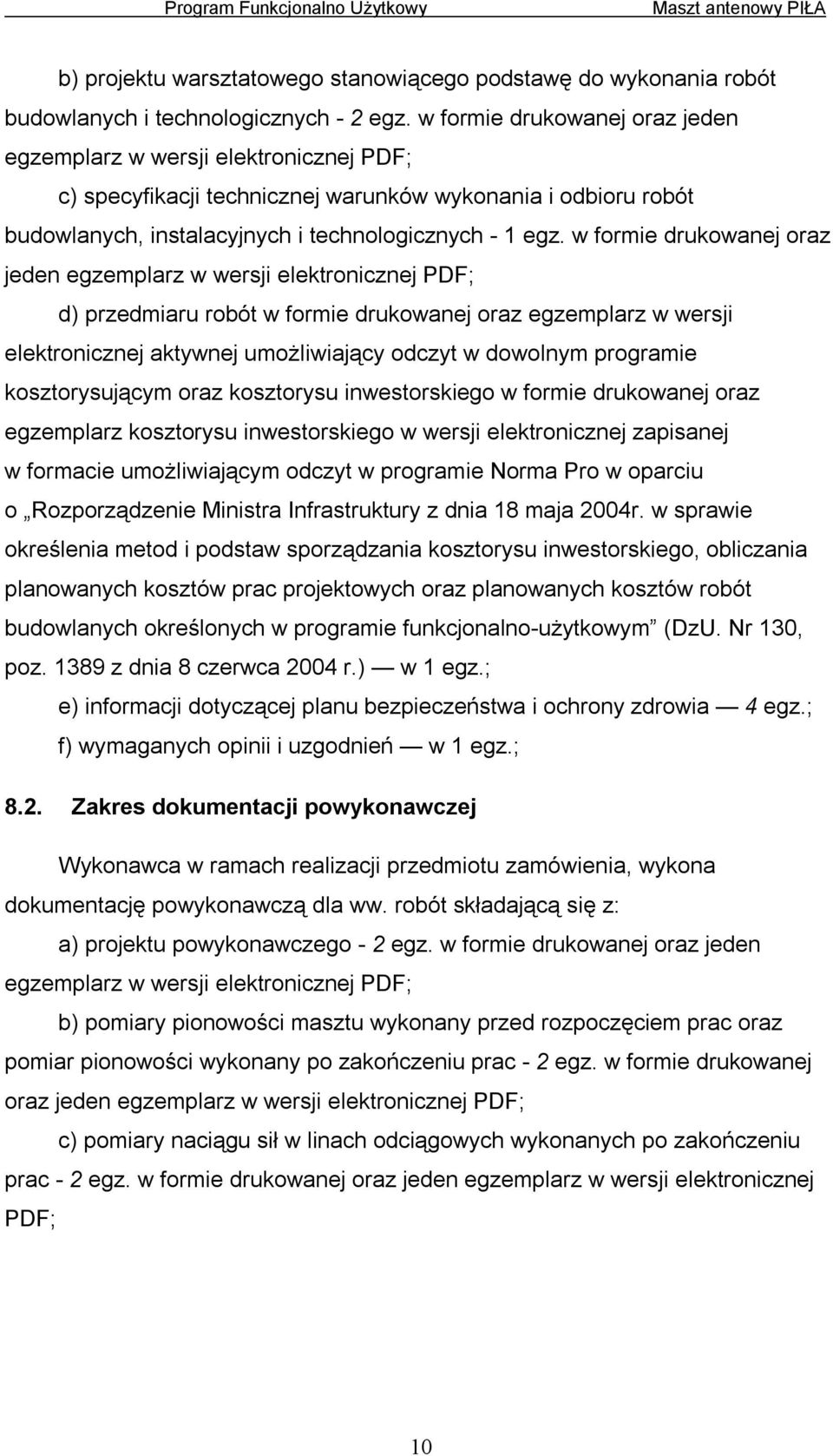

10 b) projektu warsztatowego stanowiącego podstawę do wykonania robót budowlanych i technologicznych - 2 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; c) specyfikacji technicznej warunków wykonania i odbioru robót budowlanych, instalacyjnych i technologicznych - 1 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; d) przedmiaru robót w formie drukowanej oraz egzemplarz w wersji elektronicznej aktywnej umożliwiający odczyt w dowolnym programie kosztorysującym oraz kosztorysu inwestorskiego w formie drukowanej oraz egzemplarz kosztorysu inwestorskiego w wersji elektronicznej zapisanej w formacie umożliwiającym odczyt w programie Norma Pro w oparciu o Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (DzU. Nr 130, poz z dnia 8 czerwca 2004 r.) w 1 egz.; e) informacji dotyczącej planu bezpieczeństwa i ochrony zdrowia 4 egz.; f) wymaganych opinii i uzgodnień w 1 egz.; 8.2. Zakres dokumentacji powykonawczej Wykonawca w ramach realizacji przedmiotu zamówienia, wykona dokumentację powykonawczą dla ww. robót składającą się z: a) projektu powykonawczego - 2 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; b) pomiary pionowości masztu wykonany przed rozpoczęciem prac oraz pomiar pionowości wykonany po zakończeniu prac - 2 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; c) pomiary naciągu sił w linach odciągowych wykonanych po zakończeniu prac - 2 egz. w formie drukowanej oraz jeden egzemplarz w wersji elektronicznej PDF; 10

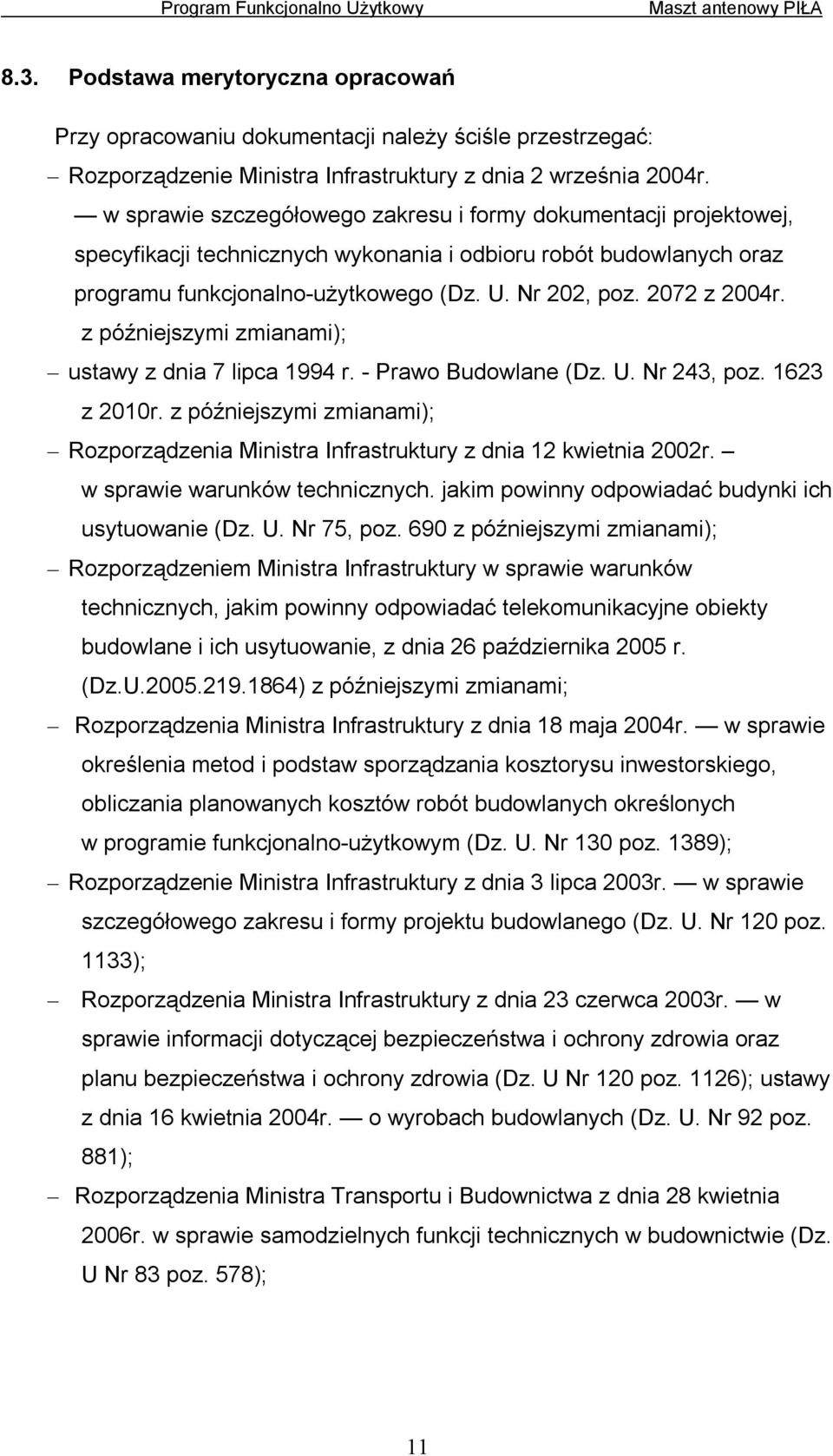

11 8.3. Podstawa merytoryczna opracowań Przy opracowaniu dokumentacji należy ściśle przestrzegać: Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz z 2004r. z późniejszymi zmianami); ustawy z dnia 7 lipca 1994 r. - Prawo Budowlane (Dz. U. Nr 243, poz z 2010r. z późniejszymi zmianami); Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych. jakim powinny odpowiadać budynki ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami); Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie, z dnia 26 października 2005 r. (Dz.U ) z późniejszymi zmianami; Rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 130 poz. 1389); Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133); Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U Nr 120 poz. 1126); ustawy z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881); Rozporządzenia Ministra Transportu i Budownictwa z dnia 28 kwietnia 2006r. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz. U Nr 83 poz. 578); 11

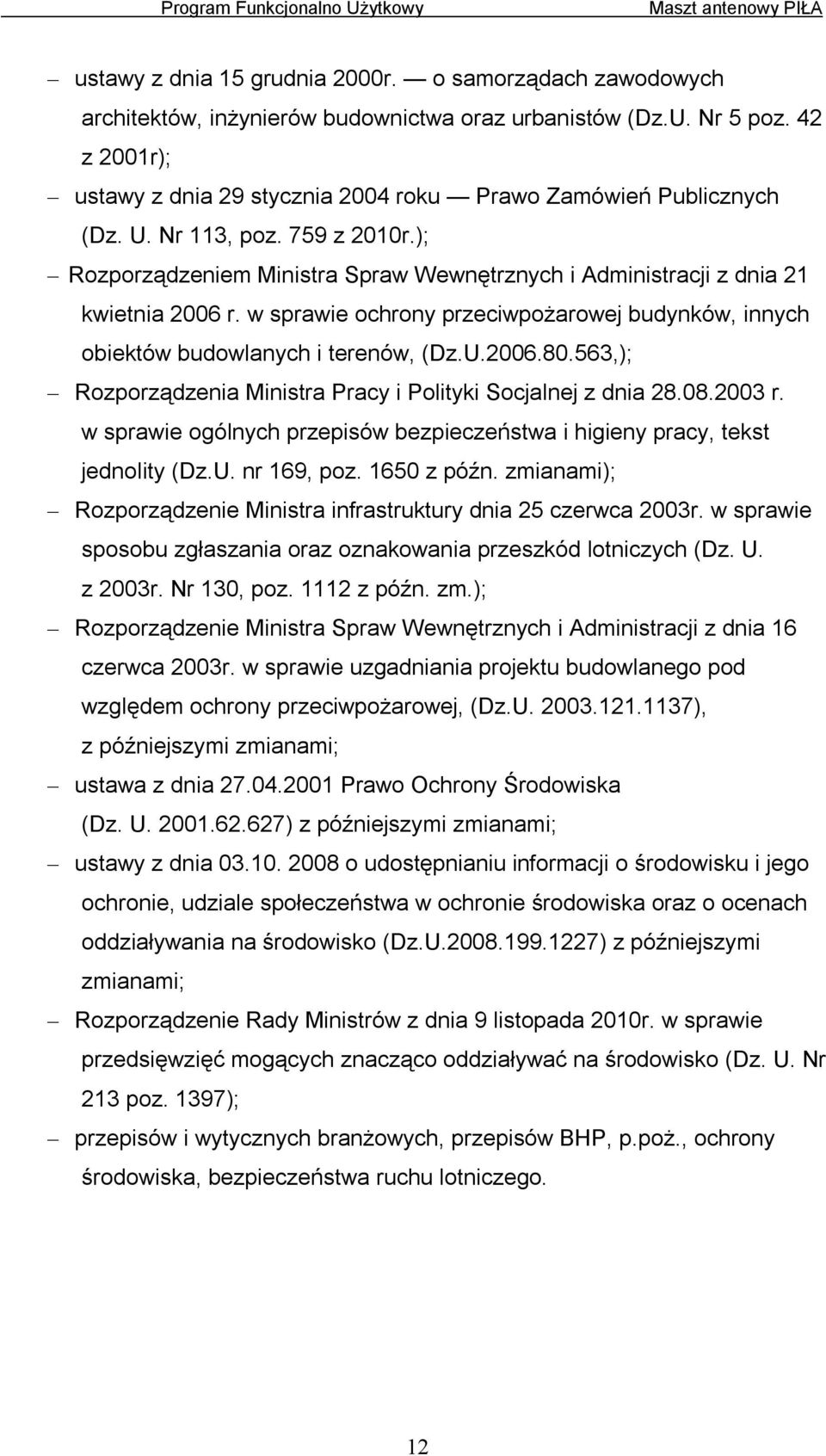

12 ustawy z dnia 15 grudnia 2000r. o samorządach zawodowych architektów, inżynierów budownictwa oraz urbanistów (Dz.U. Nr 5 poz. 42 z 2001r); ustawy z dnia 29 stycznia 2004 roku Prawo Zamówień Publicznych (Dz. U. Nr 113, poz. 759 z 2010r.); Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, (Dz.U ,); Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, tekst jednolity (Dz.U. nr 169, poz z późn. zmianami); Rozporządzenie Ministra infrastruktury dnia 25 czerwca 2003r. w sprawie sposobu zgłaszania oraz oznakowania przeszkód lotniczych (Dz. U. z 2003r. Nr 130, poz z późn. zm.); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej, (Dz.U ), z późniejszymi zmianami; ustawa z dnia Prawo Ochrony Środowiska (Dz. U ) z późniejszymi zmianami; ustawy z dnia o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz.U ) z późniejszymi zmianami; Rozporządzenie Rady Ministrów z dnia 9 listopada 2010r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213 poz. 1397); przepisów i wytycznych branżowych, przepisów BHP, p.poż., ochrony środowiska, bezpieczeństwa ruchu lotniczego. 12

13 8.4. Pozostałe wymagania Zastosowane wyroby budowlane, mają spełniać wymagania polskich przepisów prawnych i norm budowlanych oraz posiadać odpowiednie certyfikaty, deklaracje i aprobaty techniczne. Zamawiający po podpisaniu umowy udzieli dla Wykonawcy pełnomocnictwa do reprezentowania i występowania w jego imieniu w sprawach związanych z uzyskaniem uzgodnień, decyzji i opinii. Mapy do celów projektowych Wykonawca wykona własnym staraniem, a ich koszt ujmie w cenie oferty. Wykonawca na bieżąco winien uwzględniać zmiany w/w rozporządzeń, ustaw, przepisów, itp. oraz uwzględnić je w opracowaniu dokumentacji projektowej oraz podczas prowadzenia robót. 13
