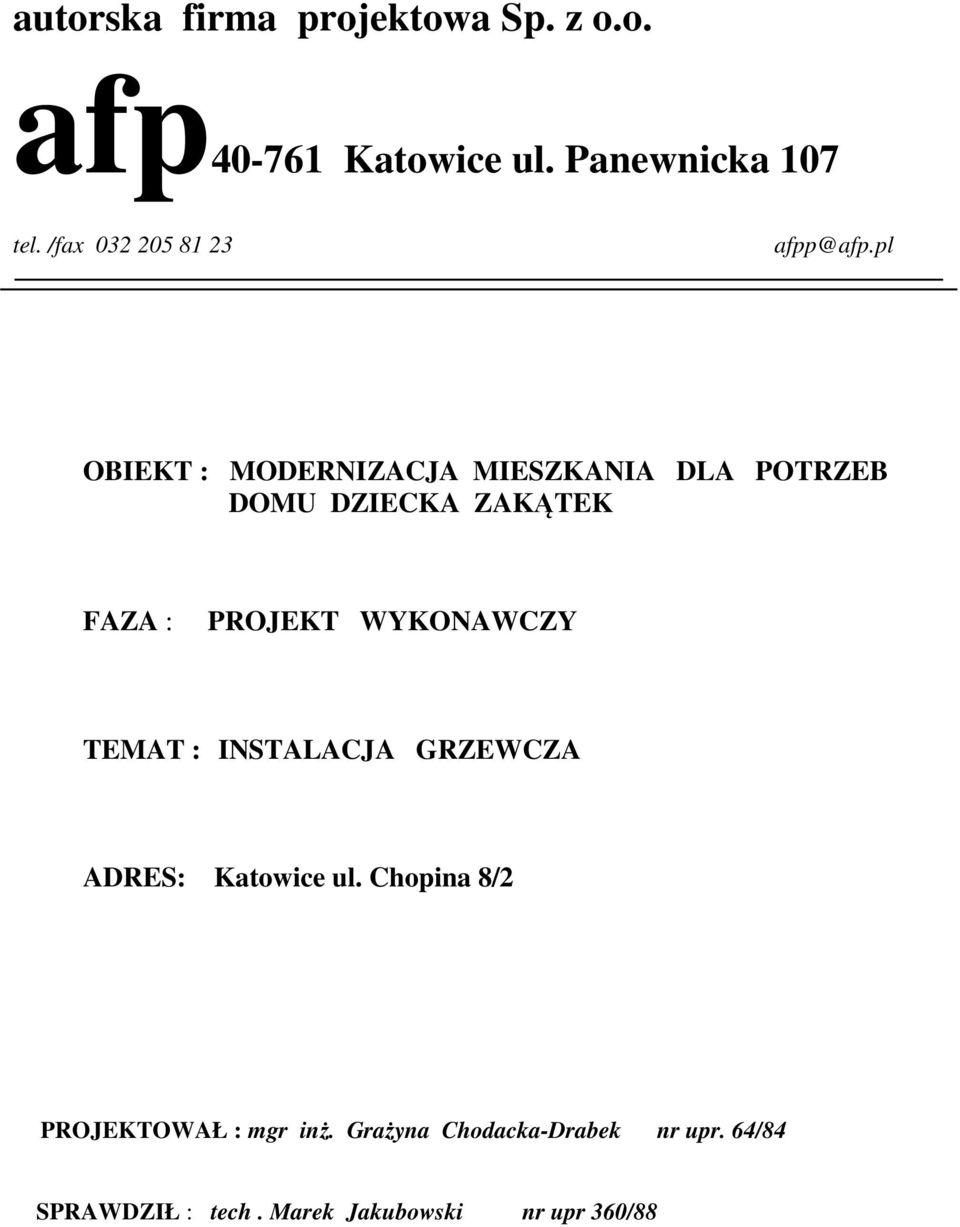

1 autorska firma projektowa Sp. z o.o. afp Katowice ul. Panewnicka 107 tel. /fax afpp@afp.pl OBIEKT : MODERNIZACJA MIESZKANIA DLA POTRZEB DOMU DZIECKA ZAKĄTEK FAZA : PROJEKT WYKONAWCZY TEMAT : INSTALACJA GRZEWCZA ADRES: Katowice ul. Chopina 8/2 PROJEKTOWAŁ : mgr inż. Grażyna Chodacka-Drabek nr upr. 64/84 SPRAWDZIŁ : tech. Marek Jakubowski nr upr 360/88

pl OBIEKT : MODERNIZACJA MIESZKANIA DLA POTRZEB DOMU DZIECKA ZAKĄTEK FAZA : PROJEKT

2 PROJEKT ZAWIERA: I. CZĘŚĆ OPISOWA: 1. Przedmiot opracowania 2. Podstawa opracowania 3. Dane ogólne 4. Rozwiązania projektowe 5. Próba hydrauliczna 6. Uwagi ogólne 7. Bezpieczeństwo i ochrona zdrowia na budowie. 8. Zestawienie materiałów i urządzeń II. CZĘŚĆ RYSUNKOWA: 1. Rzut mieszkania instalacja c.o. 2. Schemat kotłowni kwiecień 2009 r. Strona 2

Bezpieczeństwo i ochrona zdrowia na budowie. 8. Zestawienie materiałów i urządzeń II.

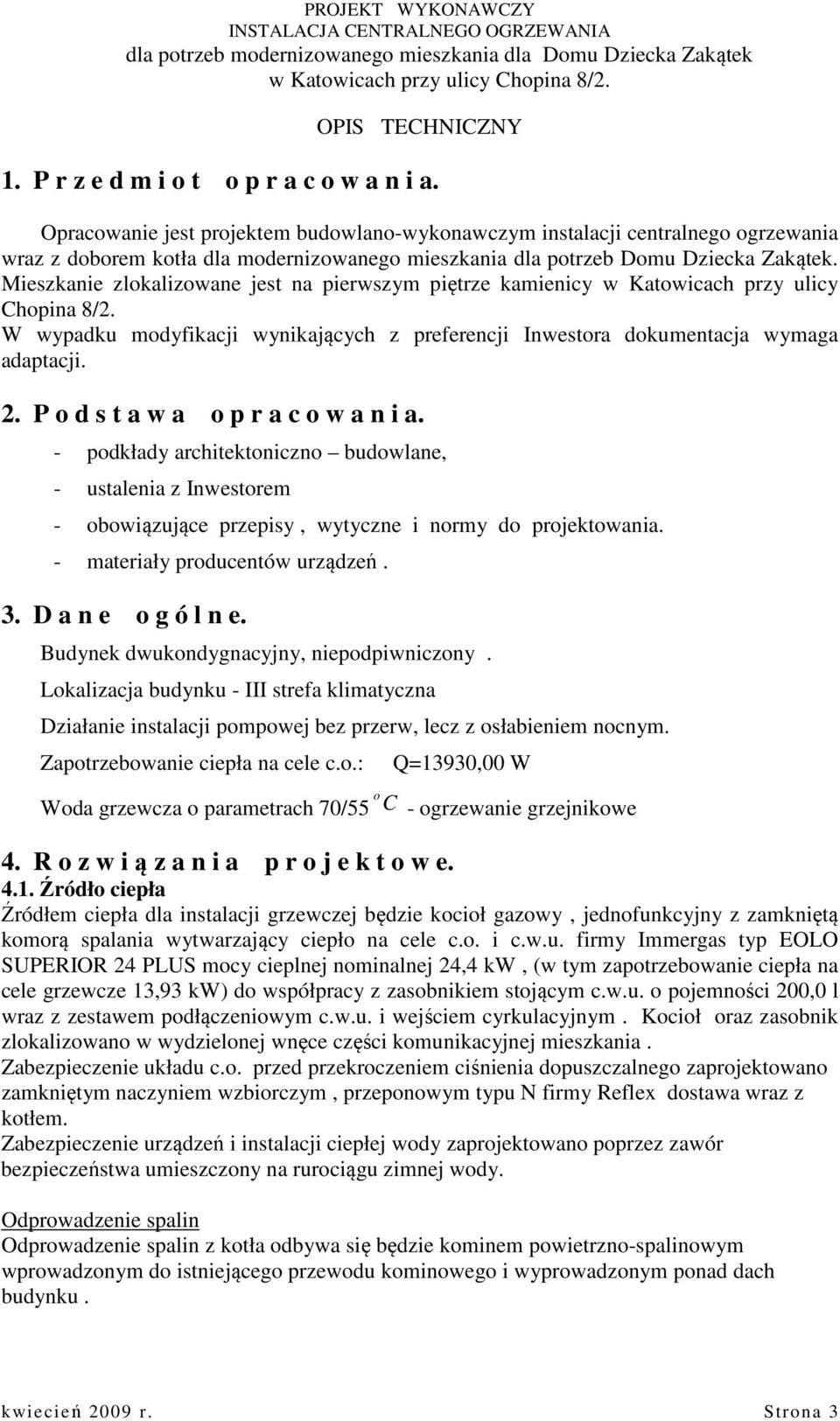

3 OPIS TECHNICZNY 1. P r z e d m i o t o p r a c o w a n i a. Opracowanie jest projektem budowlano-wykonawczym instalacji centralnego ogrzewania wraz z doborem kotła dla modernizowanego mieszkania dla potrzeb Domu Dziecka Zakątek. Mieszkanie zlokalizowane jest na pierwszym piętrze kamienicy w Katowicach przy ulicy Chopina 8/2. W wypadku modyfikacji wynikających z preferencji Inwestora dokumentacja wymaga adaptacji. 2. P o d s t a w a o p r a c o w a n i a. - podkłady architektoniczno budowlane, - ustalenia z Inwestorem - obowiązujące przepisy, wytyczne i normy do projektowania. - materiały producentów urządzeń. 3. D a n e o g ó l n e. Budynek dwukondygnacyjny, niepodpiwniczony. Lokalizacja budynku - III strefa klimatyczna Działanie instalacji pompowej bez przerw, lecz z osłabieniem nocnym. Zapotrzebowanie ciepła na cele c.o.: Woda grzewcza o parametrach 70/55 o C Q=13930,00 W - ogrzewanie grzejnikowe 4. R o z w i ą z a n i a p r o j e k t o w e Źródło ciepła Źródłem ciepła dla instalacji grzewczej będzie kocioł gazowy, jednofunkcyjny z zamkniętą komorą spalania wytwarzający ciepło na cele c.o. i c.w.u. firmy Immergas typ EOLO SUPERIOR 24 PLUS mocy cieplnej nominalnej 24,4 kw, (w tym zapotrzebowanie ciepła na cele grzewcze 13,93 kw) do współpracy z zasobnikiem stojącym c.w.u. o pojemności 200,0 l wraz z zestawem podłączeniowym c.w.u. i wejściem cyrkulacyjnym. Kocioł oraz zasobnik zlokalizowano w wydzielonej wnęce części komunikacyjnej mieszkania. Zabezpieczenie układu c.o. przed przekroczeniem ciśnienia dopuszczalnego zaprojektowano zamkniętym naczyniem wzbiorczym, przeponowym typu N firmy Reflex dostawa wraz z kotłem. Zabezpieczenie urządzeń i instalacji ciepłej wody zaprojektowano poprzez zawór bezpieczeństwa umieszczony na rurociągu zimnej wody. Odprowadzenie spalin Odprowadzenie spalin z kotła odbywa się będzie kominem powietrzno-spalinowym wprowadzonym do istniejącego przewodu kominowego i wyprowadzonym ponad dach budynku. kwiecień 2009 r. Strona 3

Mieszkanie zlokalizowane jest na pierwszym piętrze kamienicy w Katowicach przy ulicy Chopina 8/2. W wypadku modyfikacji wynikających z preferencji Inwestora dokumentacja wymaga adaptacji. 2.

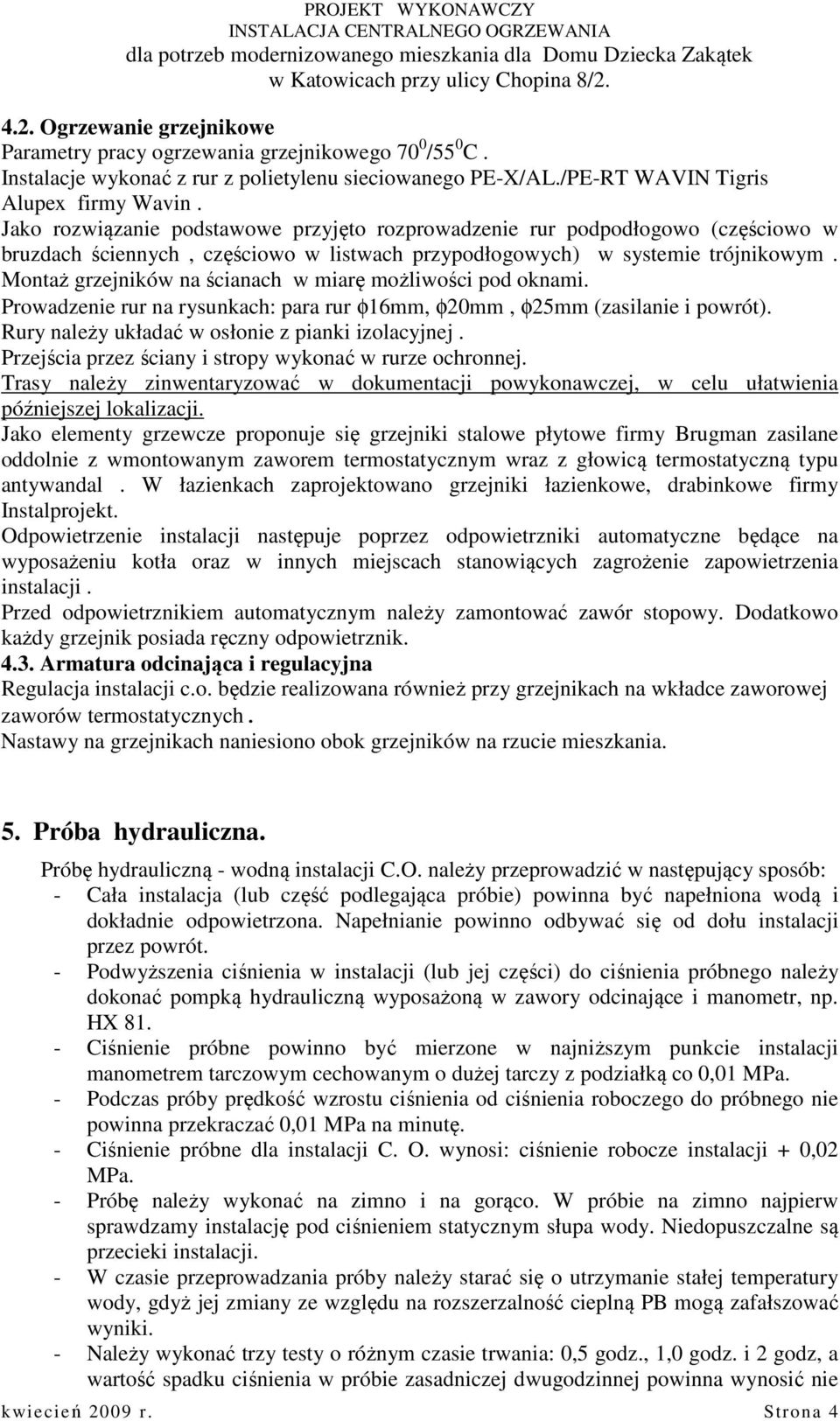

4 4.2. Ogrzewanie grzejnikowe Parametry pracy ogrzewania grzejnikowego 70 0 /55 0 C. Instalacje wykonać z rur z polietylenu sieciowanego PE-X/AL./PE-RT WAVIN Tigris Alupex firmy Wavin. Jako rozwiązanie podstawowe przyjęto rozprowadzenie rur podpodłogowo (częściowo w bruzdach ściennych, częściowo w listwach przypodłogowych) w systemie trójnikowym. Montaż grzejników na ścianach w miarę możliwości pod oknami. Prowadzenie rur na rysunkach: para rur φ16mm, φ20mm, φ25mm (zasilanie i powrót). Rury należy układać w osłonie z pianki izolacyjnej. Przejścia przez ściany i stropy wykonać w rurze ochronnej. Trasy należy zinwentaryzować w dokumentacji powykonawczej, w celu ułatwienia późniejszej lokalizacji. Jako elementy grzewcze proponuje się grzejniki stalowe płytowe firmy Brugman zasilane oddolnie z wmontowanym zaworem termostatycznym wraz z głowicą termostatyczną typu antywandal. W łazienkach zaprojektowano grzejniki łazienkowe, drabinkowe firmy Instalprojekt. Odpowietrzenie instalacji następuje poprzez odpowietrzniki automatyczne będące na wyposażeniu kotła oraz w innych miejscach stanowiących zagrożenie zapowietrzenia instalacji. Przed odpowietrznikiem automatycznym należy zamontować zawór stopowy. Dodatkowo każdy grzejnik posiada ręczny odpowietrznik Armatura odcinająca i regulacyjna Regulacja instalacji c.o. będzie realizowana również przy grzejnikach na wkładce zaworowej zaworów termostatycznych. Nastawy na grzejnikach naniesiono obok grzejników na rzucie mieszkania. 5. Próba hydrauliczna. Próbę hydrauliczną - wodną instalacji C.O. należy przeprowadzić w następujący sposób: - Cała instalacja (lub część podlegająca próbie) powinna być napełniona wodą i dokładnie odpowietrzona. Napełnianie powinno odbywać się od dołu instalacji przez powrót. - Podwyższenia ciśnienia w instalacji (lub jej części) do ciśnienia próbnego należy dokonać pompką hydrauliczną wyposażoną w zawory odcinające i manometr, np. HX Ciśnienie próbne powinno być mierzone w najniższym punkcie instalacji manometrem tarczowym cechowanym o dużej tarczy z podziałką co 0,01 MPa. - Podczas próby prędkość wzrostu ciśnienia od ciśnienia roboczego do próbnego nie powinna przekraczać 0,01 MPa na minutę. - Ciśnienie próbne dla instalacji C. O. wynosi: ciśnienie robocze instalacji + 0,02 MPa. - Próbę należy wykonać na zimno i na gorąco. W próbie na zimno najpierw sprawdzamy instalację pod ciśnieniem statycznym słupa wody. Niedopuszczalne są przecieki instalacji. - W czasie przeprowadzania próby należy starać się o utrzymanie stałej temperatury wody, gdyż jej zmiany ze względu na rozszerzalność cieplną PB mogą zafałszować wyniki. - Należy wykonać trzy testy o różnym czasie trwania: 0,5 godz., 1,0 godz. i 2 godz, a wartość spadku ciśnienia w próbie zasadniczej dwugodzinnej powinna wynosić nie kwiecień 2009 r. Strona 4

Montaż grzejników na ścianach w miarę możliwości pod oknami. Prowadzenie rur na rysunkach: para rur φ16mm, φ20mm, φ25mm (zasilanie i powrót). Rury należy układać w osłonie z pianki izolacyjnej.

5 więcej niż 0,02 MPa. Pomiędzy każdą próbą instalacja powinna znajdować się w stanie bezciśnieniowym. - Próba powinna być prowadzona przy odłączonym źródle ciepła i naczyniu wzbiorczym. - Po próbie zasadniczej na zimno dokonujemy próby na gorąco. Woda grzejna w tej próbie powinna mieć parametry maksymalnie zbliżone do roboczych. Przyrost temperatury wody nie powinien przekraczać 5 o C na godzinę. Po osiągnięciu parametrów pracy można przystąpić do regulacji instalacji. Prawidłowość regulacji należy ocenić na podstawie temperatury powrotu. W trakcie tej próby sprawdzamy, czy nie wystąpiły przecieki, oceniamy poprawność działania instalacji i prawidłowe działanie grzejników. - Po zakończeniu próby i ochłodzeniu instalacji sprawdza się czy nie powstały uszkodzenia, odkształcenia trwałe lub inne defekty dyskwalifikujące instalację. - Zaleca się aby instalacja po próbach była obserwowana przez trzy doby. - Próba hydrauliczna - wodna może być wykonana po przepłukaniu instalacji i ustaleniu jej czystości. - Próbę należy przeprowadzić przed zakryciem bruzd, kanałów, przed zabetonowaniem rur układanych podpodłogowo, przed zamurowaniem przejść przez ściany. 6. Uwagi ogólne. Prace instalacyjno - montażowe i odbiory wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych cz. II: Roboty instalacji sanitarnych i przemysłowych ; zgodnie z Rozporządzeniem Ministra infrastruktury 690 z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.Ustaw nr 75 / 2002 r.) wraz z kolejnymi zmianami oraz zgodnie z Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych. 7. Bezpieczeństwo i ochrona zdrowia na budowie. Materiały do montażu instalacji grzewczej będą sukcesywnie dowożone, stąd nie będzie potrzeby tworzenia bazy magazynowej. Materiały będą przechowywane w remontowanym obiekcie. Nie przewidziano stosowania, a tym samym przechowywania preparatów niebezpiecznych. Urządzenia elektryczne używane na budowie muszą spełniać wymogi ochrony przeciw porażeniowej. Prace spawalnicze musza się odbywać przy asekuracji drugiego pracownika i zabezpieczone sprzętem przeciwpożarowym ( gaśnica pożarowa, proszkowa 4 kg ). Pracownicy muszą być wyposażeni w odzież roboczą i obuwie robocze oraz sprzęt ochrony indywidualnej tj.: kaski ochronne, rękawice ochronne, okulary przeciw odpryskowe. kwiecień 2009 r. Strona 5

Przyrost temperatury wody nie powinien przekraczać 5 o C na godzinę. Po osiągnięciu parametrów pracy można przystąpić do regulacji instalacji.
