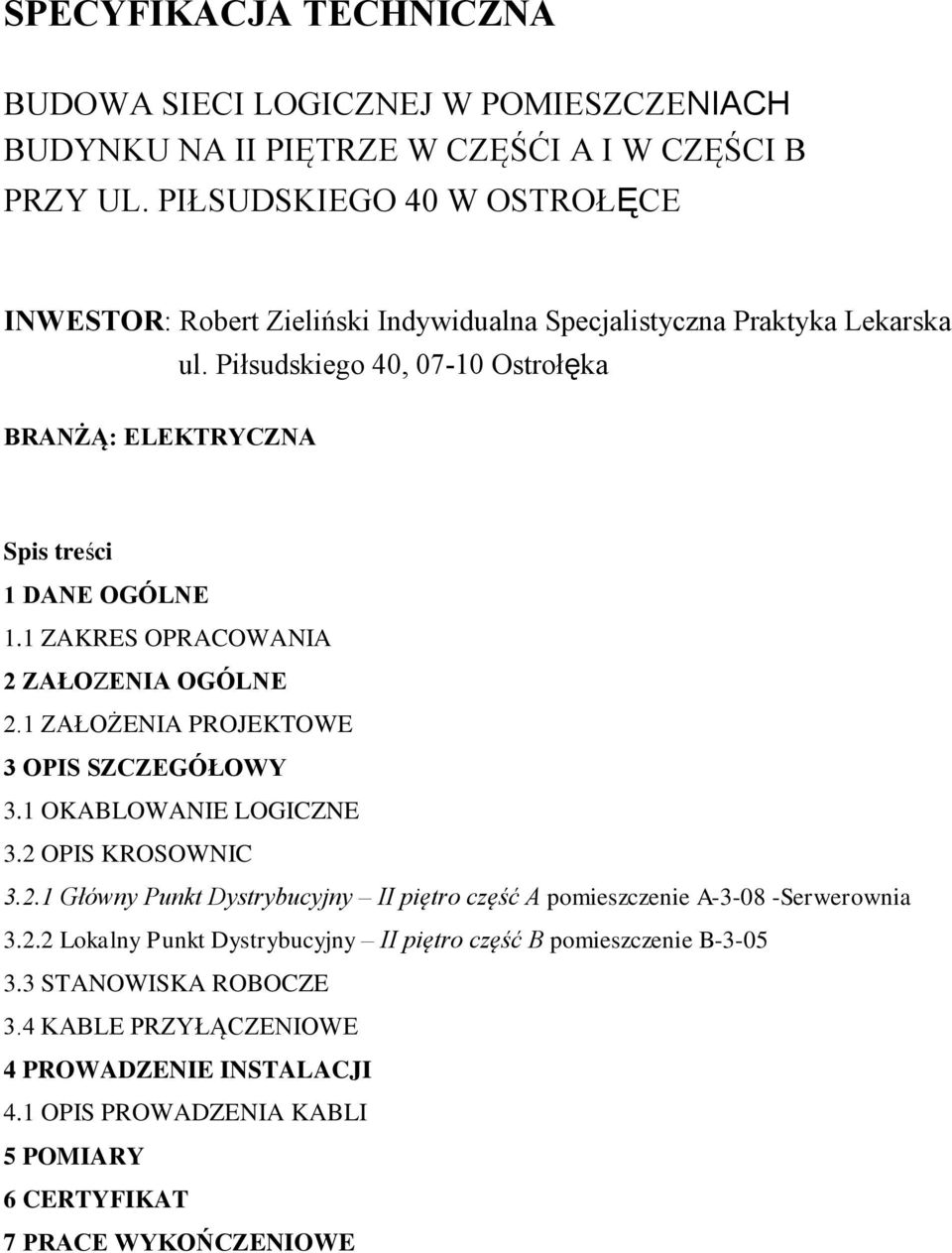

1 SPECYFIKACJA TECHNICZNA BUDOWA SIECI LOGICZNEJ W POMIESZCZENIACH BUDYNKU NA II PIĘTRZE W CZĘŚĆI A I W CZĘŚCI B PRZY UL. PIŁSUDSKIEGO 40 W OSTROŁĘCE INWESTOR: Robert Zieliński Indywidualna Specjalistyczna Praktyka Lekarska ul. Piłsudskiego 40, Ostrołęka BRANŻĄ: ELEKTRYCZNA Spis treści 1 DANE OGÓLNE 1.1 ZAKRES OPRACOWANIA 2 ZAŁOZENIA OGÓLNE 2.1 ZAŁOŻENIA PROJEKTOWE 3 OPIS SZCZEGÓŁOWY 3.1 OKABLOWANIE LOGICZNE 3.2 OPIS KROSOWNIC Główny Punkt Dystrybucyjny II piętro część A pomieszczenie A Serwerownia Lokalny Punkt Dystrybucyjny II piętro część B pomieszczenie B STANOWISKA ROBOCZE 3.4 KABLE PRZYŁĄCZENIOWE 4 PROWADZENIE INSTALACJI 4.1 OPIS PROWADZENIA KABLI 5 POMIARY 6 CERTYFIKAT 7 PRACE WYKOŃCZENIOWE

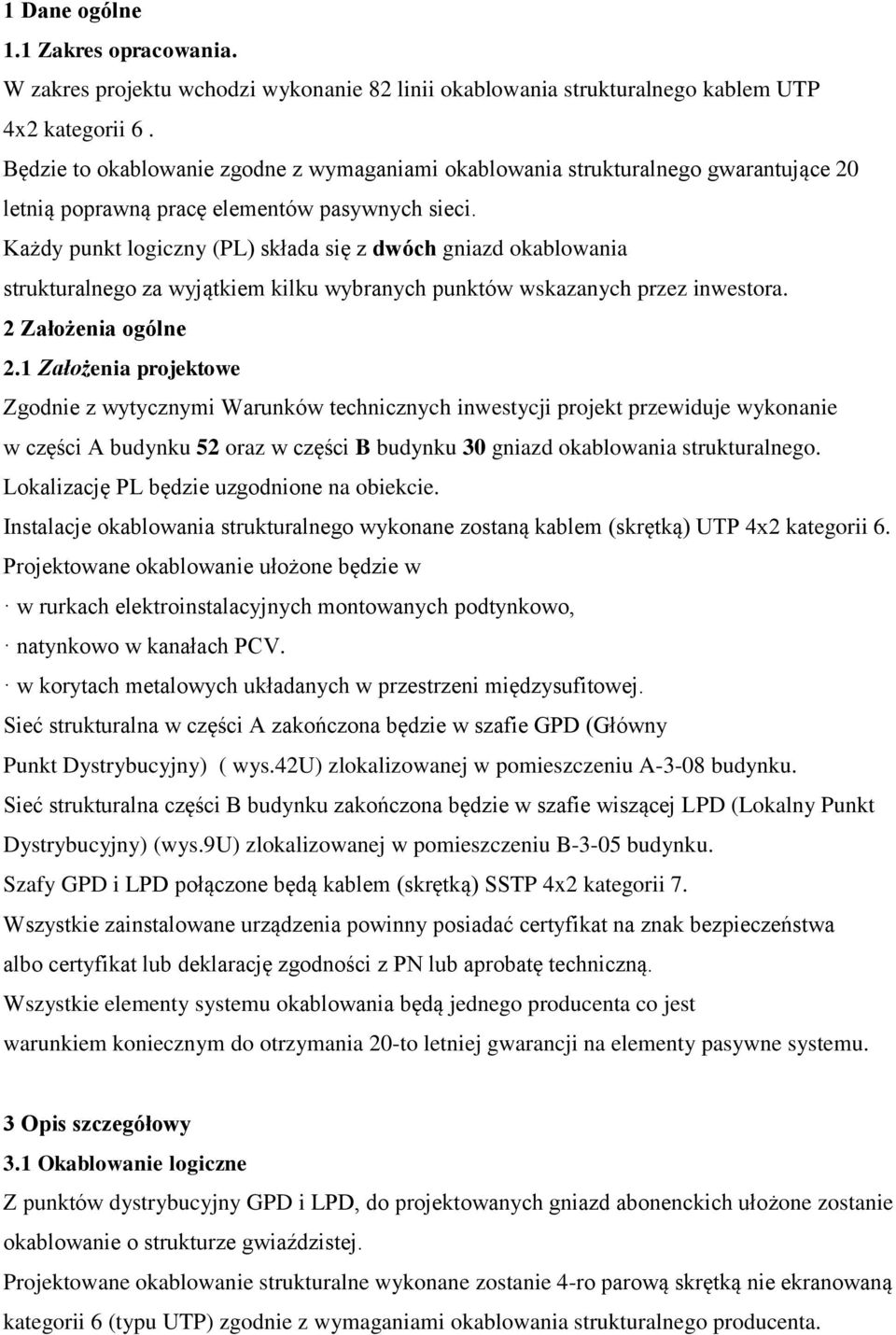

2 1 Dane ogólne 1.1 Zakres opracowania. W zakres projektu wchodzi wykonanie 82 linii okablowania strukturalnego kablem UTP 4x2 kategorii 6. Będzie to okablowanie zgodne z wymaganiami okablowania strukturalnego gwarantujące 20 letnią poprawną pracę elementów pasywnych sieci. Każdy punkt logiczny (PL) składa się z dwóch gniazd okablowania strukturalnego za wyjątkiem kilku wybranych punktów wskazanych przez inwestora. 2 Założenia ogólne 2.1 Założenia projektowe Zgodnie z wytycznymi Warunków technicznych inwestycji projekt przewiduje wykonanie w części A budynku 52 oraz w części B budynku 30 gniazd okablowania strukturalnego. Lokalizację PL będzie uzgodnione na obiekcie. Instalacje okablowania strukturalnego wykonane zostaną kablem (skrętką) UTP 4x2 kategorii 6. Projektowane okablowanie ułożone będzie w w rurkach elektroinstalacyjnych montowanych podtynkowo, natynkowo w kanałach PCV. w korytach metalowych układanych w przestrzeni międzysufitowej. Sieć strukturalna w części A zakończona będzie w szafie GPD (Główny Punkt Dystrybucyjny) ( wys.42u) zlokalizowanej w pomieszczeniu A-3-08 budynku. Sieć strukturalna części B budynku zakończona będzie w szafie wiszącej LPD (Lokalny Punkt Dystrybucyjny) (wys.9u) zlokalizowanej w pomieszczeniu B-3-05 budynku. Szafy GPD i LPD połączone będą kablem (skrętką) SSTP 4x2 kategorii 7. Wszystkie zainstalowane urządzenia powinny posiadać certyfikat na znak bezpieczeństwa albo certyfikat lub deklarację zgodności z PN lub aprobatę techniczną. Wszystkie elementy systemu okablowania będą jednego producenta co jest warunkiem koniecznym do otrzymania 20-to letniej gwarancji na elementy pasywne systemu. 3 Opis szczegółowy 3.1 Okablowanie logiczne Z punktów dystrybucyjny GPD i LPD, do projektowanych gniazd abonenckich ułożone zostanie okablowanie o strukturze gwiaździstej. Projektowane okablowanie strukturalne wykonane zostanie 4-ro parową skrętką nie ekranowaną kategorii 6 (typu UTP) zgodnie z wymaganiami okablowania strukturalnego producenta.

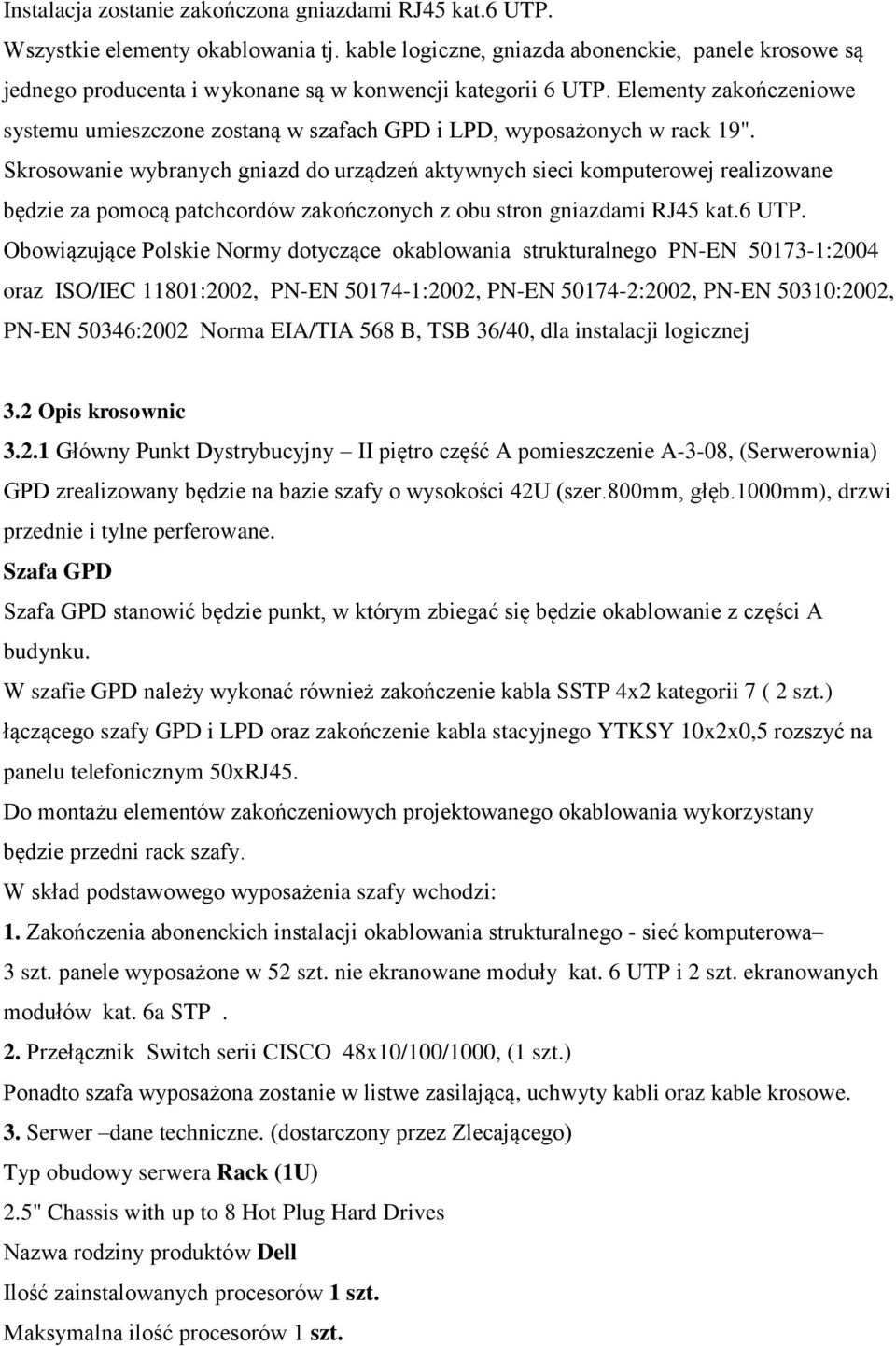

3 Instalacja zostanie zakończona gniazdami RJ45 kat.6 UTP. Wszystkie elementy okablowania tj. kable logiczne, gniazda abonenckie, panele krosowe są jednego producenta i wykonane są w konwencji kategorii 6 UTP. Elementy zakończeniowe systemu umieszczone zostaną w szafach GPD i LPD, wyposażonych w rack 19". Skrosowanie wybranych gniazd do urządzeń aktywnych sieci komputerowej realizowane będzie za pomocą patchcordów zakończonych z obu stron gniazdami RJ45 kat.6 UTP. Obowiązujące Polskie Normy dotyczące okablowania strukturalnego PN-EN :2004 oraz ISO/IEC 11801:2002, PN-EN :2002, PN-EN :2002, PN-EN 50310:2002, PN-EN 50346:2002 Norma EIA/TIA 568 B, TSB 36/40, dla instalacji logicznej 3.2 Opis krosownic Główny Punkt Dystrybucyjny II piętro część A pomieszczenie A-3-08, (Serwerownia) GPD zrealizowany będzie na bazie szafy o wysokości 42U (szer.800mm, głęb.1000mm), drzwi przednie i tylne perferowane. Szafa GPD Szafa GPD stanowić będzie punkt, w którym zbiegać się będzie okablowanie z części A budynku. W szafie GPD należy wykonać również zakończenie kabla SSTP 4x2 kategorii 7 ( 2 szt.) łączącego szafy GPD i LPD oraz zakończenie kabla stacyjnego YTKSY 10x2x0,5 rozszyć na panelu telefonicznym 50xRJ45. Do montażu elementów zakończeniowych projektowanego okablowania wykorzystany będzie przedni rack szafy. W skład podstawowego wyposażenia szafy wchodzi: 1. Zakończenia abonenckich instalacji okablowania strukturalnego - sieć komputerowa 3 szt. panele wyposażone w 52 szt. nie ekranowane moduły kat. 6 UTP i 2 szt. ekranowanych modułów kat. 6a STP. 2. Przełącznik Switch serii CISCO 48x10/100/1000, (1 szt.) Ponadto szafa wyposażona zostanie w listwe zasilającą, uchwyty kabli oraz kable krosowe. 3. Serwer dane techniczne. (dostarczony przez Zlecającego) Typ obudowy serwera Rack (1U) 2.5" Chassis with up to 8 Hot Plug Hard Drives Nazwa rodziny produktów Dell Ilość zainstalowanych procesorów 1 szt. Maksymalna ilość procesorów 1 szt.

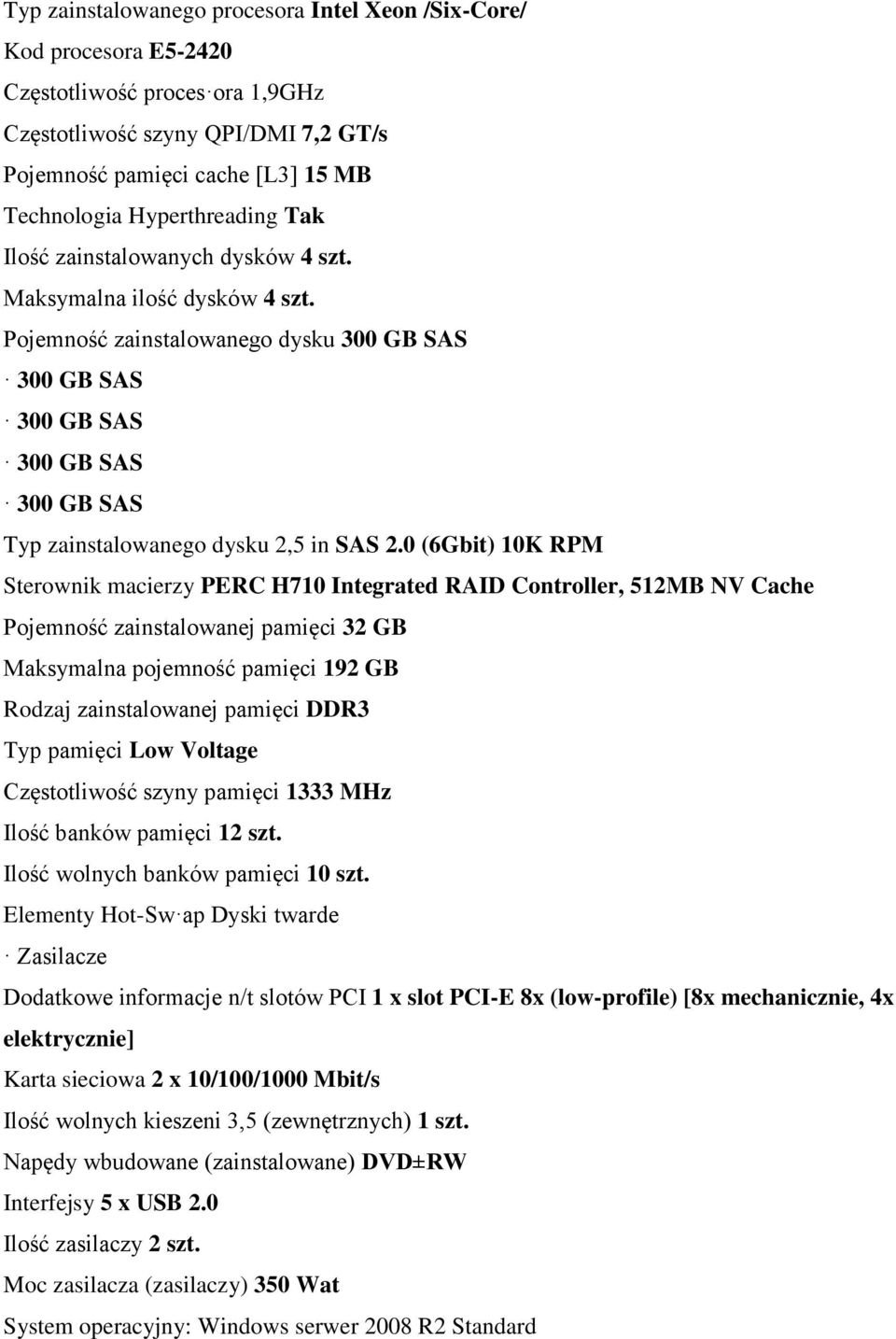

4 Typ zainstalowanego procesora Intel Xeon /Six-Core/ Kod procesora E Częstotliwość proces ora 1,9GHz Częstotliwość szyny QPI/DMI 7,2 GT/s Pojemność pamięci cache [L3] 15 MB Technologia Hyperthreading Tak Ilość zainstalowanych dysków 4 szt. Maksymalna ilość dysków 4 szt. Pojemność zainstalowanego dysku 300 GB SAS 300 GB SAS 300 GB SAS 300 GB SAS 300 GB SAS Typ zainstalowanego dysku 2,5 in SAS 2.0 (6Gbit) 10K RPM Sterownik macierzy PERC H710 Integrated RAID Controller, 512MB NV Cache Pojemność zainstalowanej pamięci 32 GB Maksymalna pojemność pamięci 192 GB Rodzaj zainstalowanej pamięci DDR3 Typ pamięci Low Voltage Częstotliwość szyny pamięci 1333 MHz Ilość banków pamięci 12 szt. Ilość wolnych banków pamięci 10 szt. Elementy Hot-Sw ap Dyski twarde Zasilacze Dodatkowe informacje n/t slotów PCI 1 x slot PCI-E 8x (low-profile) [8x mechanicznie, 4x elektrycznie] Karta sieciowa 2 x 10/100/1000 Mbit/s Ilość wolnych kieszeni 3,5 (zewnętrznych) 1 szt. Napędy wbudowane (zainstalowane) DVD±RW Interfejsy 5 x USB 2.0 Ilość zasilaczy 2 szt. Moc zasilacza (zasilaczy) 350 Wat System operacyjny: Windows serwer 2008 R2 Standard

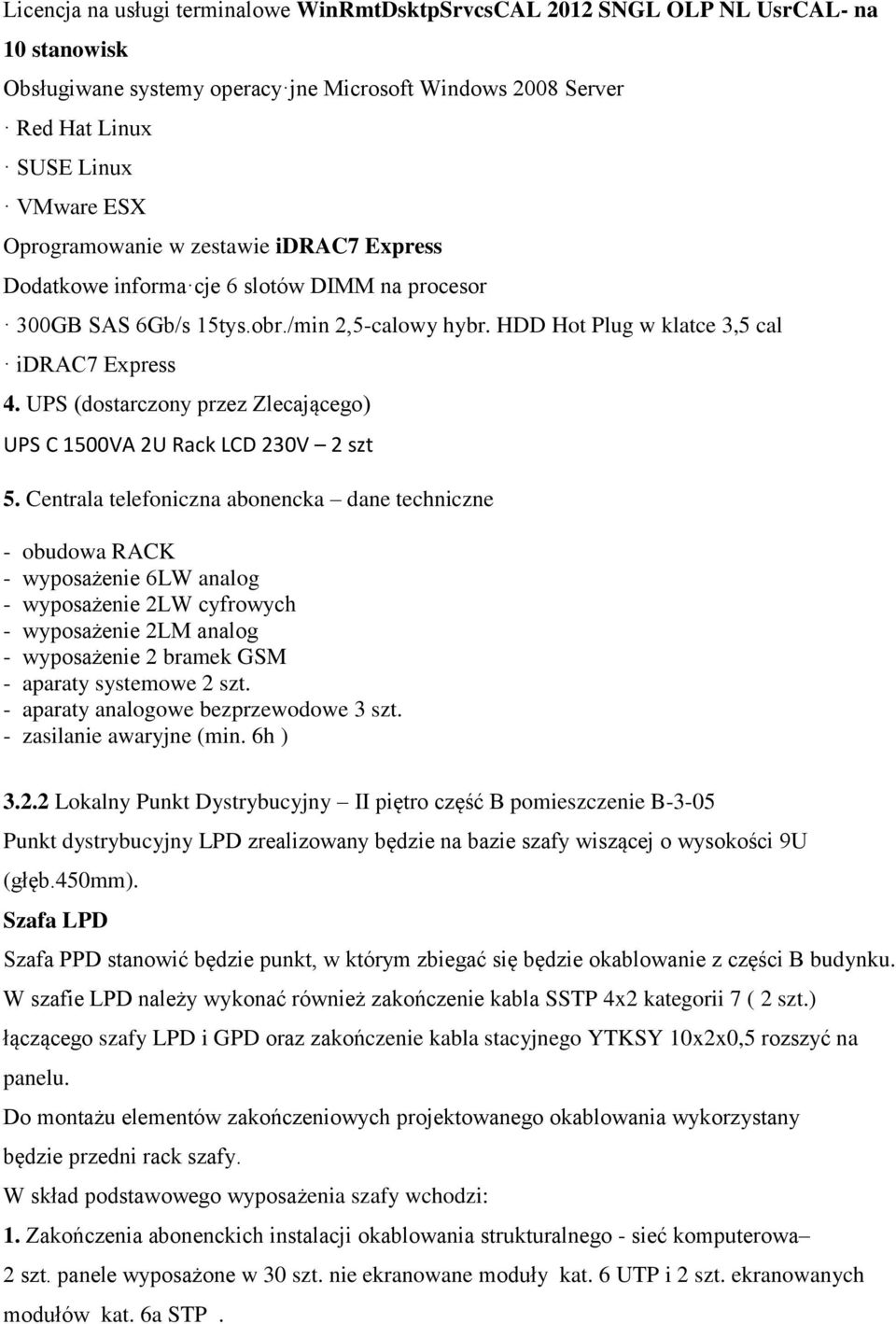

5 Licencja na usługi terminalowe WinRmtDsktpSrvcsCAL 2012 SNGL OLP NL UsrCAL- na 10 stanowisk Obsługiwane systemy operacy jne Microsoft Windows 2008 Server Red Hat Linux SUSE Linux VMware ESX Oprogramowanie w zestawie idrac7 Express Dodatkowe informa cje 6 slotów DIMM na procesor 300GB SAS 6Gb/s 15tys.obr./min 2,5-calowy hybr. HDD Hot Plug w klatce 3,5 cal idrac7 Express 4. UPS (dostarczony przez Zlecającego) UPS C 1500VA 2U Rack LCD 230V 2 szt 5. Centrala telefoniczna abonencka dane techniczne - obudowa RACK - wyposażenie 6LW analog - wyposażenie 2LW cyfrowych - wyposażenie 2LM analog - wyposażenie 2 bramek GSM - aparaty systemowe 2 szt. - aparaty analogowe bezprzewodowe 3 szt. - zasilanie awaryjne (min. 6h ) Lokalny Punkt Dystrybucyjny II piętro część B pomieszczenie B-3-05 Punkt dystrybucyjny LPD zrealizowany będzie na bazie szafy wiszącej o wysokości 9U (głęb.450mm). Szafa LPD Szafa PPD stanowić będzie punkt, w którym zbiegać się będzie okablowanie z części B budynku. W szafie LPD należy wykonać również zakończenie kabla SSTP 4x2 kategorii 7 ( 2 szt.) łączącego szafy LPD i GPD oraz zakończenie kabla stacyjnego YTKSY 10x2x0,5 rozszyć na panelu. Do montażu elementów zakończeniowych projektowanego okablowania wykorzystany będzie przedni rack szafy. W skład podstawowego wyposażenia szafy wchodzi: 1. Zakończenia abonenckich instalacji okablowania strukturalnego - sieć komputerowa 2 szt. panele wyposażone w 30 szt. nie ekranowane moduły kat. 6 UTP i 2 szt. ekranowanych modułów kat. 6a STP.

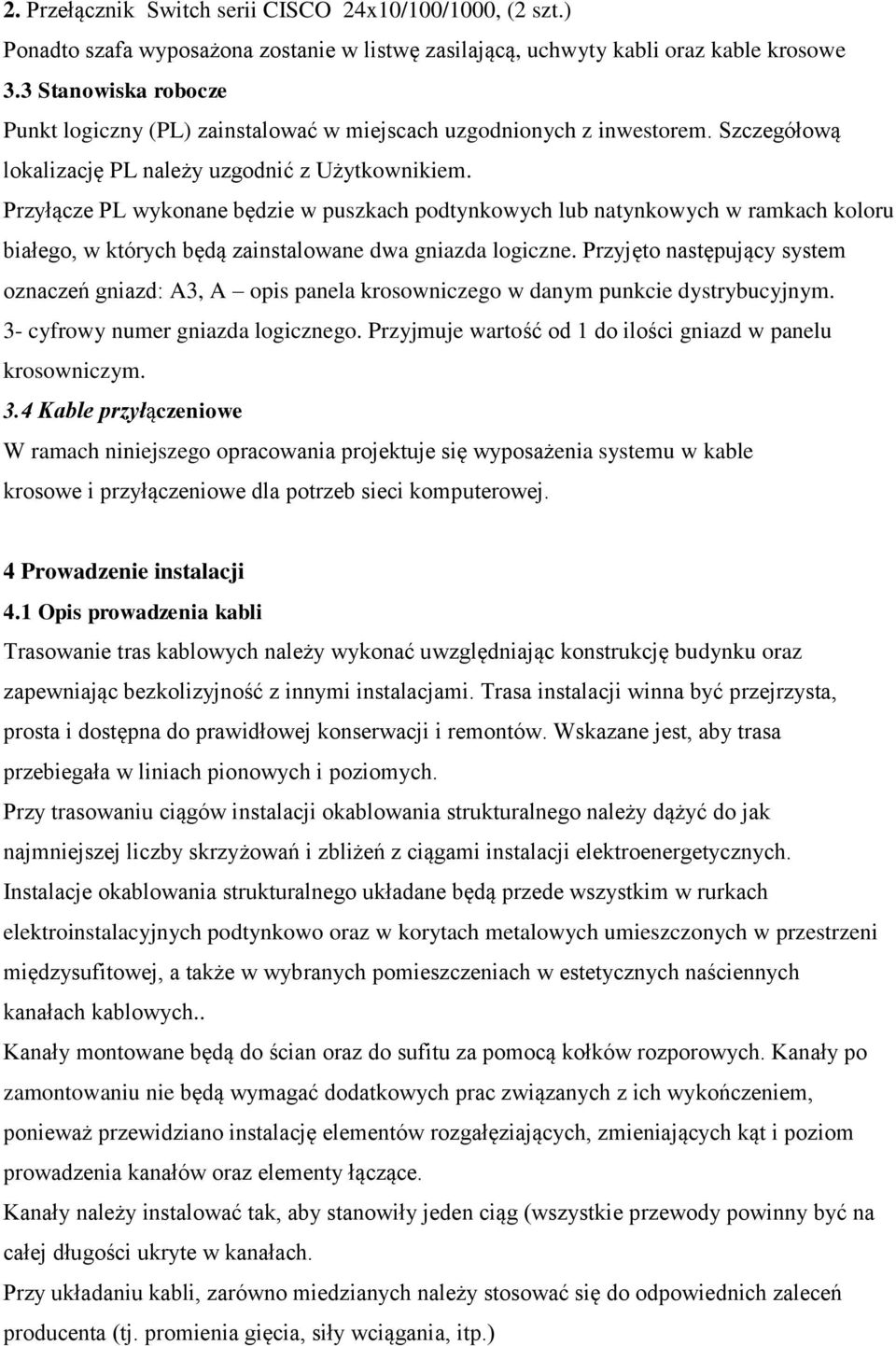

6 2. Przełącznik Switch serii CISCO 24x10/100/1000, (2 szt.) Ponadto szafa wyposażona zostanie w listwę zasilającą, uchwyty kabli oraz kable krosowe 3.3 Stanowiska robocze Punkt logiczny (PL) zainstalować w miejscach uzgodnionych z inwestorem. Szczegółową lokalizację PL należy uzgodnić z Użytkownikiem. Przyłącze PL wykonane będzie w puszkach podtynkowych lub natynkowych w ramkach koloru białego, w których będą zainstalowane dwa gniazda logiczne. Przyjęto następujący system oznaczeń gniazd: A3, A opis panela krosowniczego w danym punkcie dystrybucyjnym. 3- cyfrowy numer gniazda logicznego. Przyjmuje wartość od 1 do ilości gniazd w panelu krosowniczym. 3.4 Kable przyłączeniowe W ramach niniejszego opracowania projektuje się wyposażenia systemu w kable krosowe i przyłączeniowe dla potrzeb sieci komputerowej. 4 Prowadzenie instalacji 4.1 Opis prowadzenia kabli Trasowanie tras kablowych należy wykonać uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z innymi instalacjami. Trasa instalacji winna być przejrzysta, prosta i dostępna do prawidłowej konserwacji i remontów. Wskazane jest, aby trasa przebiegała w liniach pionowych i poziomych. Przy trasowaniu ciągów instalacji okablowania strukturalnego należy dążyć do jak najmniejszej liczby skrzyżowań i zbliżeń z ciągami instalacji elektroenergetycznych. Instalacje okablowania strukturalnego układane będą przede wszystkim w rurkach elektroinstalacyjnych podtynkowo oraz w korytach metalowych umieszczonych w przestrzeni międzysufitowej, a także w wybranych pomieszczeniach w estetycznych naściennych kanałach kablowych.. Kanały montowane będą do ścian oraz do sufitu za pomocą kołków rozporowych. Kanały po zamontowaniu nie będą wymagać dodatkowych prac związanych z ich wykończeniem, ponieważ przewidziano instalację elementów rozgałęziających, zmieniających kąt i poziom prowadzenia kanałów oraz elementy łączące. Kanały należy instalować tak, aby stanowiły jeden ciąg (wszystkie przewody powinny być na całej długości ukryte w kanałach. Przy układaniu kabli, zarówno miedzianych należy stosować się do odpowiednich zaleceń producenta (tj. promienia gięcia, siły wciągania, itp.)

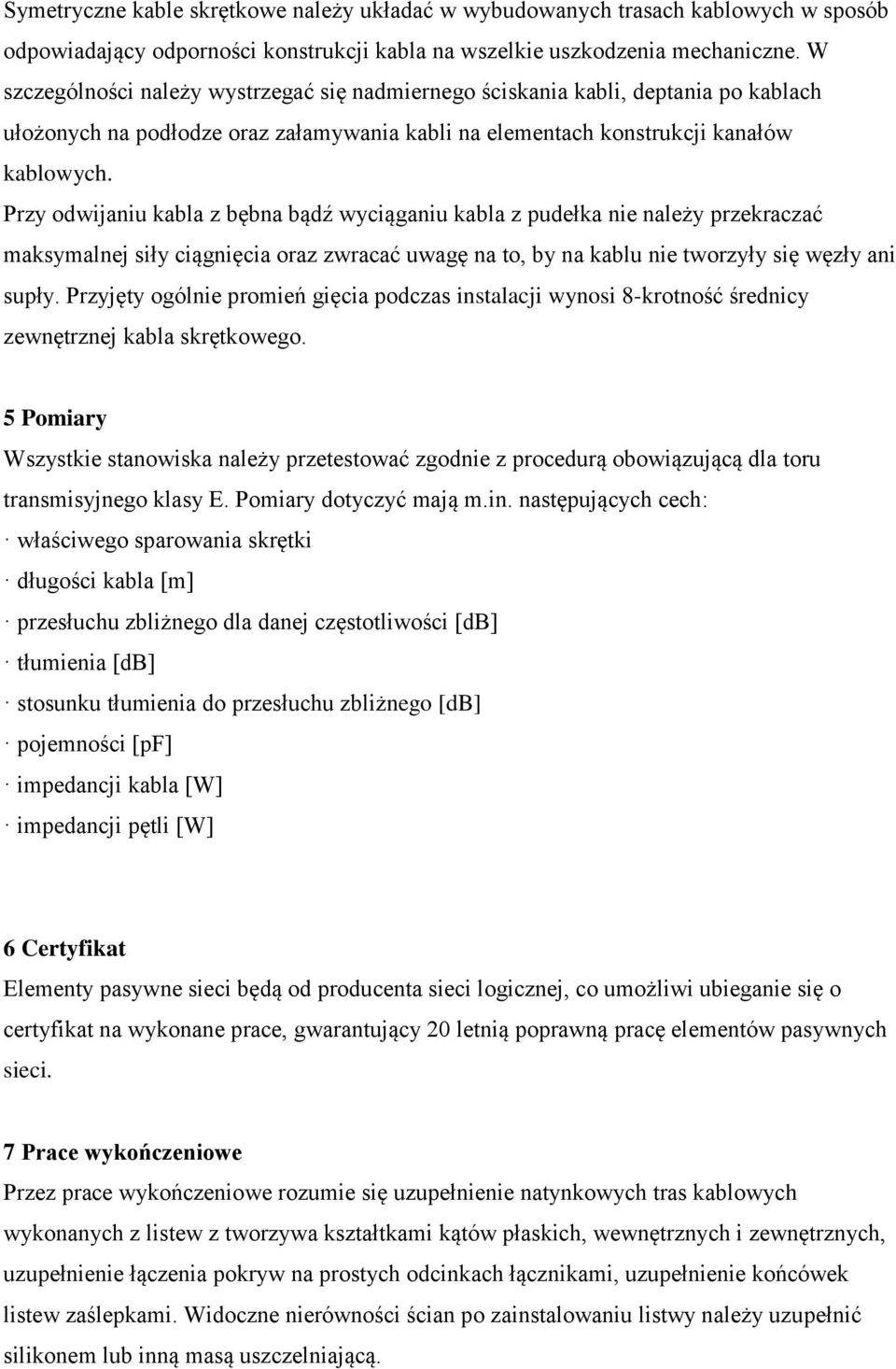

7 Symetryczne kable skrętkowe należy układać w wybudowanych trasach kablowych w sposób odpowiadający odporności konstrukcji kabla na wszelkie uszkodzenia mechaniczne. W szczególności należy wystrzegać się nadmiernego ściskania kabli, deptania po kablach ułożonych na podłodze oraz załamywania kabli na elementach konstrukcji kanałów kablowych. Przy odwijaniu kabla z bębna bądź wyciąganiu kabla z pudełka nie należy przekraczać maksymalnej siły ciągnięcia oraz zwracać uwagę na to, by na kablu nie tworzyły się węzły ani supły. Przyjęty ogólnie promień gięcia podczas instalacji wynosi 8-krotność średnicy zewnętrznej kabla skrętkowego. 5 Pomiary Wszystkie stanowiska należy przetestować zgodnie z procedurą obowiązującą dla toru transmisyjnego klasy E. Pomiary dotyczyć mają m.in. następujących cech: właściwego sparowania skrętki długości kabla [m] przesłuchu zbliżnego dla danej częstotliwości [db] tłumienia [db] stosunku tłumienia do przesłuchu zbliżnego [db] pojemności [pf] impedancji kabla [W] impedancji pętli [W] 6 Certyfikat Elementy pasywne sieci będą od producenta sieci logicznej, co umożliwi ubieganie się o certyfikat na wykonane prace, gwarantujący 20 letnią poprawną pracę elementów pasywnych sieci. 7 Prace wykończeniowe Przez prace wykończeniowe rozumie się uzupełnienie natynkowych tras kablowych wykonanych z listew z tworzywa kształtkami kątów płaskich, wewnętrznych i zewnętrznych, uzupełnienie łączenia pokryw na prostych odcinkach łącznikami, uzupełnienie końcówek listew zaślepkami. Widoczne nierówności ścian po zainstalowaniu listwy należy uzupełnić silikonem lub inną masą uszczelniającą.

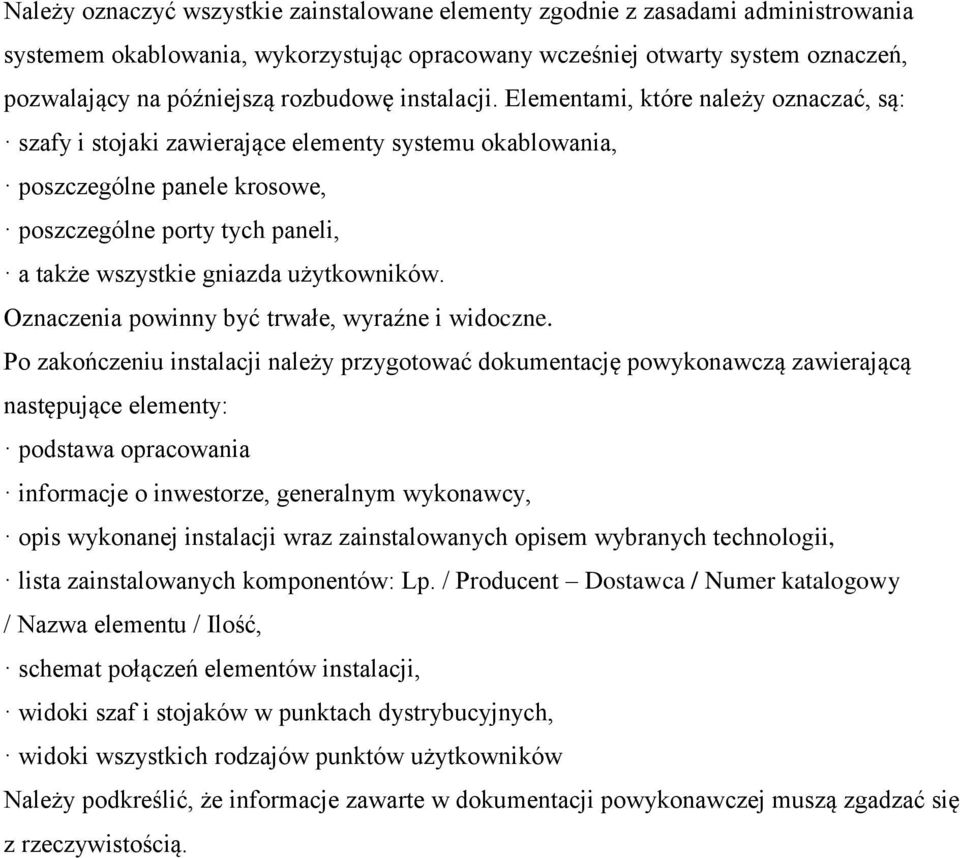

8 Należy oznaczyć wszystkie zainstalowane elementy zgodnie z zasadami administrowania systemem okablowania, wykorzystując opracowany wcześniej otwarty system oznaczeń, pozwalający na późniejszą rozbudowę instalacji. Elementami, które należy oznaczać, są: szafy i stojaki zawierające elementy systemu okablowania, poszczególne panele krosowe, poszczególne porty tych paneli, a także wszystkie gniazda użytkowników. Oznaczenia powinny być trwałe, wyraźne i widoczne. Po zakończeniu instalacji należy przygotować dokumentację powykonawczą zawierającą następujące elementy: podstawa opracowania informacje o inwestorze, generalnym wykonawcy, opis wykonanej instalacji wraz zainstalowanych opisem wybranych technologii, lista zainstalowanych komponentów: Lp. / Producent Dostawca / Numer katalogowy / Nazwa elementu / Ilość, schemat połączeń elementów instalacji, widoki szaf i stojaków w punktach dystrybucyjnych, widoki wszystkich rodzajów punktów użytkowników Należy podkreślić, że informacje zawarte w dokumentacji powykonawczej muszą zgadzać się z rzeczywistością.
