Kalk15 Instrukcja obsługi ELATECH 2010

Transkrypt

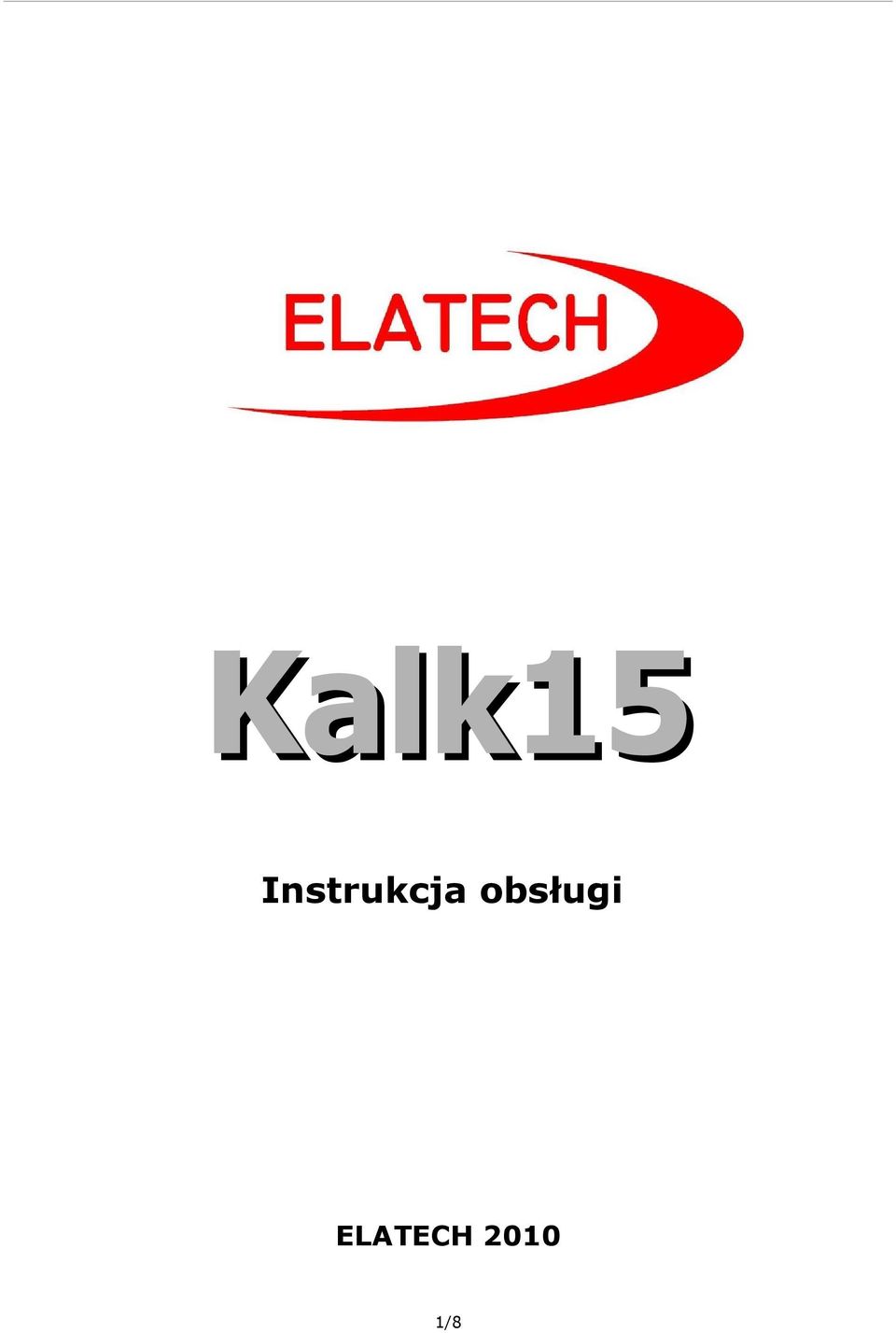

1 Kalk15 Instrukcja obsługi ELATECH /8

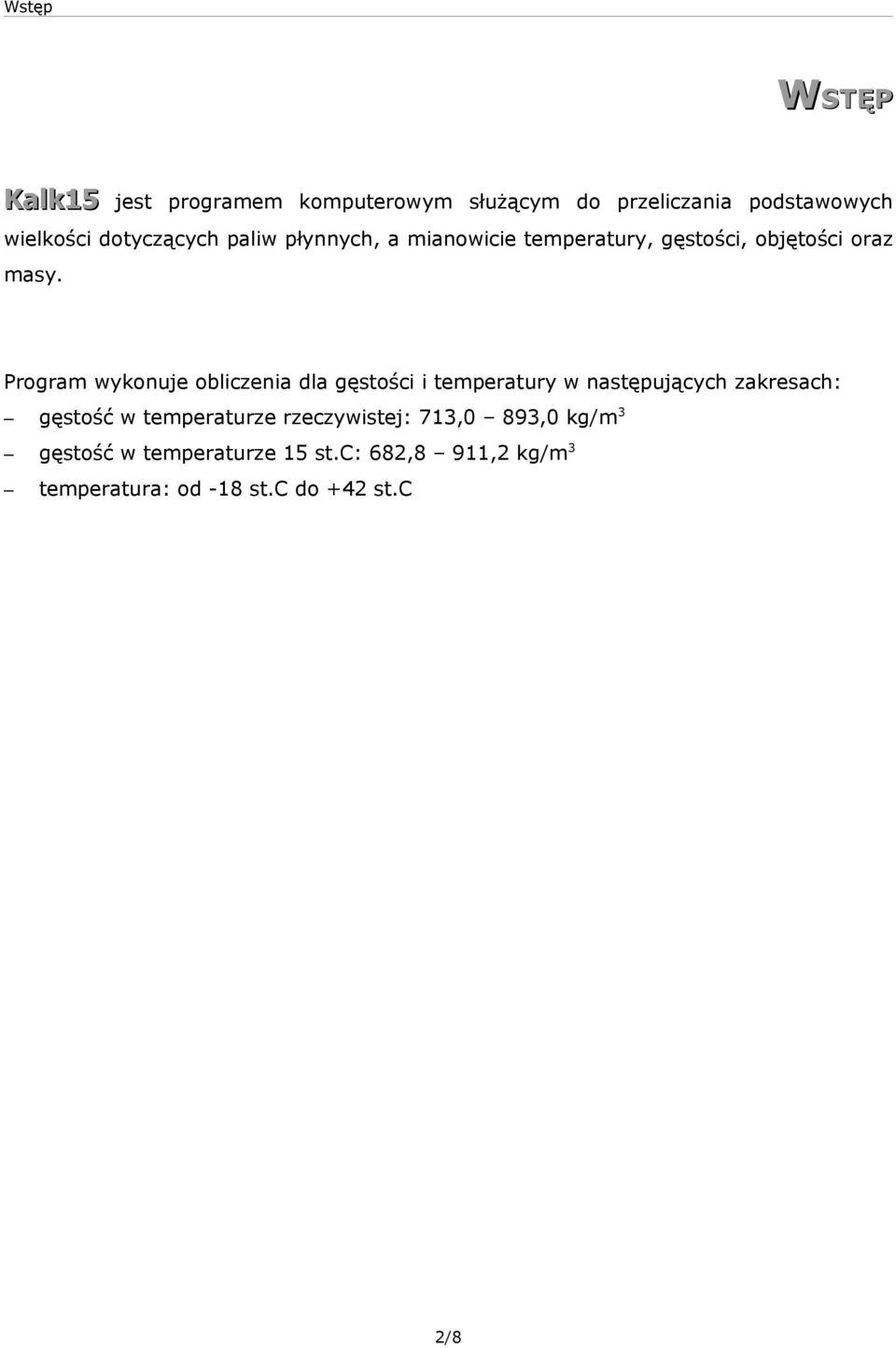

2 Wstęp WSTĘP Kalk15 jest programem komputerowym służącym do przeliczania podstawowych wielkości dotyczących paliw płynnych, a mianowicie temperatury, gęstości, objętości oraz masy. Program wykonuje obliczenia dla gęstości i temperatury w następujących zakresach: gęstość w temperaturze rzeczywistej: 713,0 893,0 kg/m 3 gęstość w temperaturze 15 st.c: 682,8 911,2 kg/m 3 temperatura: od -18 st.c do +42 st.c 2/8

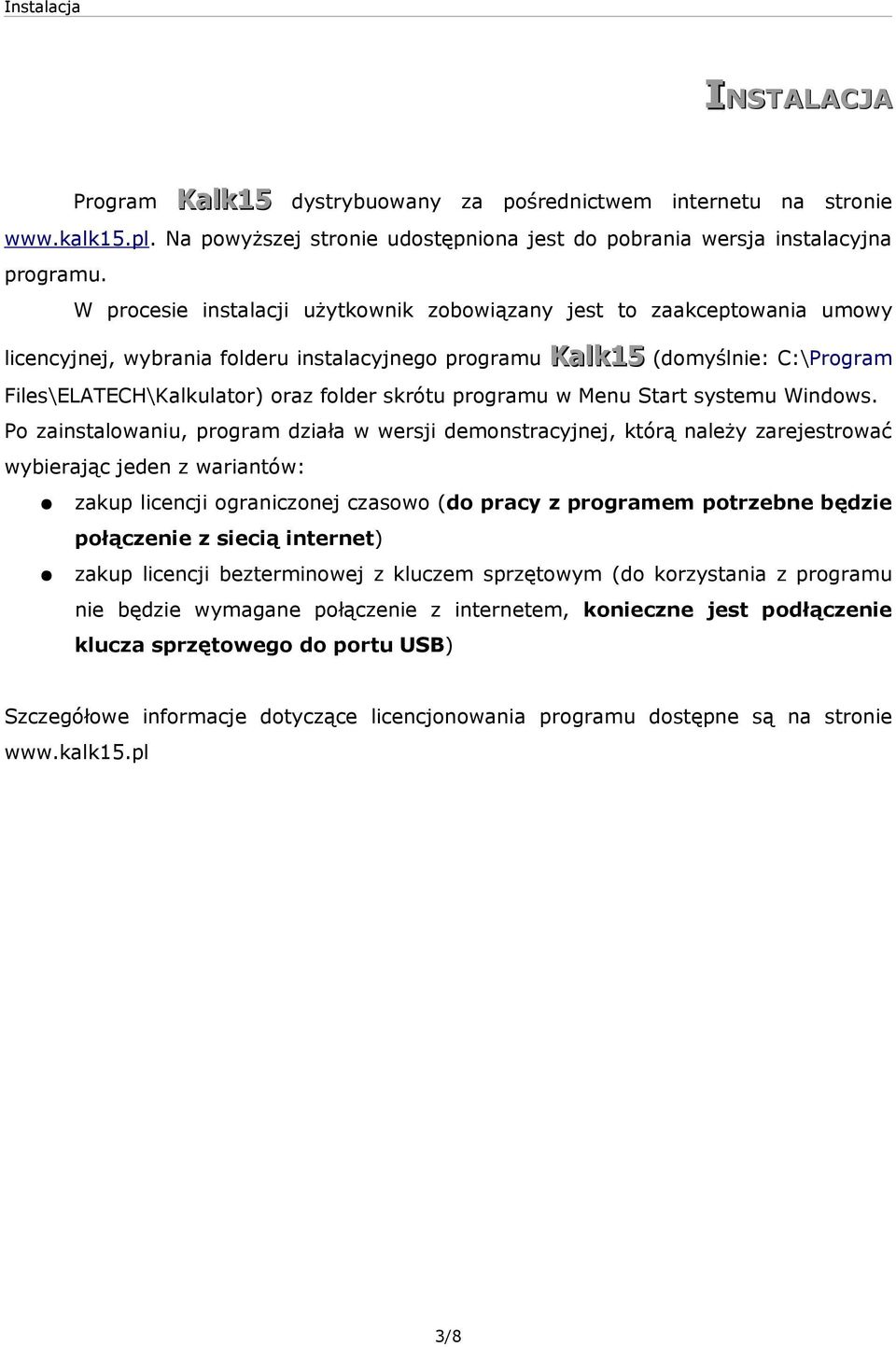

3 Instalacja INSTALACJA Program Kalk15 dystrybuowany za pośrednictwem internetu na stronie Na powyższej stronie udostępniona jest do pobrania wersja instalacyjna programu. W procesie instalacji użytkownik zobowiązany jest to zaakceptowania umowy licencyjnej, wybrania folderu instalacyjnego programu Kalk15 (domyślnie: C:\Program Files\ELATECH\Kalkulator) oraz folder skrótu programu w Menu Start systemu Windows. Po zainstalowaniu, program działa w wersji demonstracyjnej, którą należy zarejestrować wybierając jeden z wariantów: zakup licencji ograniczonej czasowo (do pracy z programem potrzebne będzie połączenie z siecią internet) zakup licencji bezterminowej z kluczem sprzętowym (do korzystania z programu nie będzie wymagane połączenie z internetem, konieczne jest podłączenie klucza sprzętowego do portu USB) Szczegółowe informacje dotyczące licencjonowania programu dostępne są na stronie 3/8

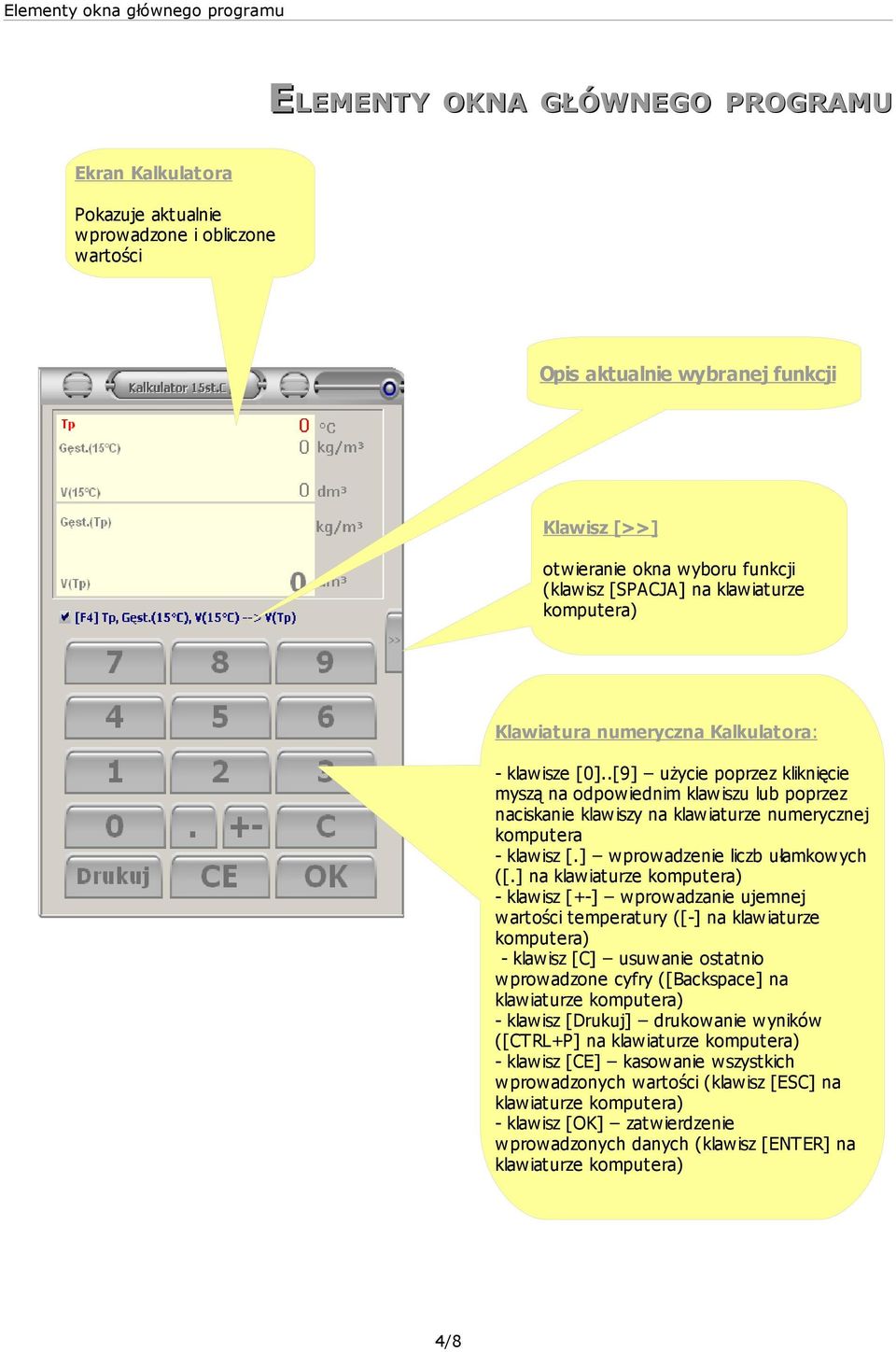

4 Elementy okna głównego programu ELEMENTY OKNA GŁÓWNEGO PROGRAMU Ekran Kalkulatora Pokazuje aktualnie wprowadzone i obliczone wartości Opis aktualnie wybranej funkcji Klawisz [>>] otwieranie okna wyboru funkcji (klawisz [SPACJA] na klawiaturze komputera) Klawiatura numeryczna Kalkulatora: - klawisze [0]..[9] użycie poprzez kliknięcie myszą na odpowiednim klawiszu lub poprzez naciskanie klawiszy na klawiaturze numerycznej komputera - klawisz [.] wprowadzenie liczb ułamkowych ([.] na klawiaturze komputera) - klawisz [+-] wprowadzanie ujemnej wartości temperatury ([-] na klawiaturze komputera) - klawisz [C] usuwanie ostatnio wprowadzone cyfry ([Backspace] na klawiaturze komputera) - klawisz [Drukuj] drukowanie wyników ([CTRL+P] na klawiaturze komputera) - klawisz [CE] kasowanie wszystkich wprowadzonych wartości (klawisz [ESC] na klawiaturze komputera) - klawisz [OK] zatwierdzenie wprowadzonych danych (klawisz [ENTER] na klawiaturze komputera) 4/8

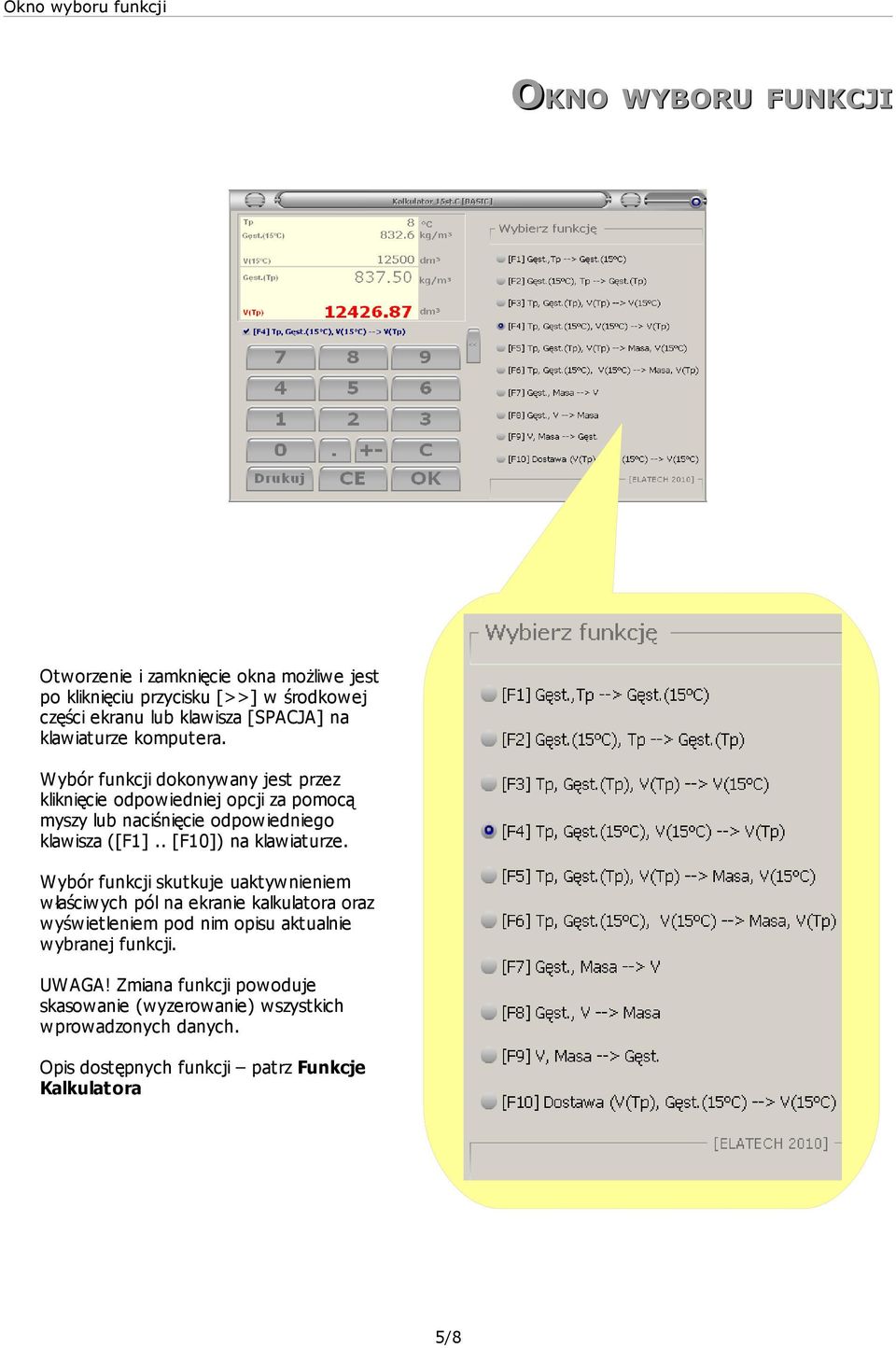

5 Okno wyboru funkcji OKNO WYBORU FUNKCJI Otworzenie i zamknięcie okna możliwe jest po kliknięciu przycisku [>>] w środkowej części ekranu lub klawisza [SPACJA] na klawiaturze komputera. Wybór funkcji dokonywany jest przez kliknięcie odpowiedniej opcji za pomocą myszy lub naciśnięcie odpowiedniego klawisza ([F1].. [F10]) na klawiaturze. Wybór funkcji skutkuje uaktywnieniem właściwych pól na ekranie kalkulatora oraz wyświetleniem pod nim opisu aktualnie wybranej funkcji. UWAGA! Zmiana funkcji powoduje skasowanie (wyzerowanie) wszystkich wprowadzonych danych. Opis dostępnych funkcji patrz Funkcje Kalkulatora 5/8

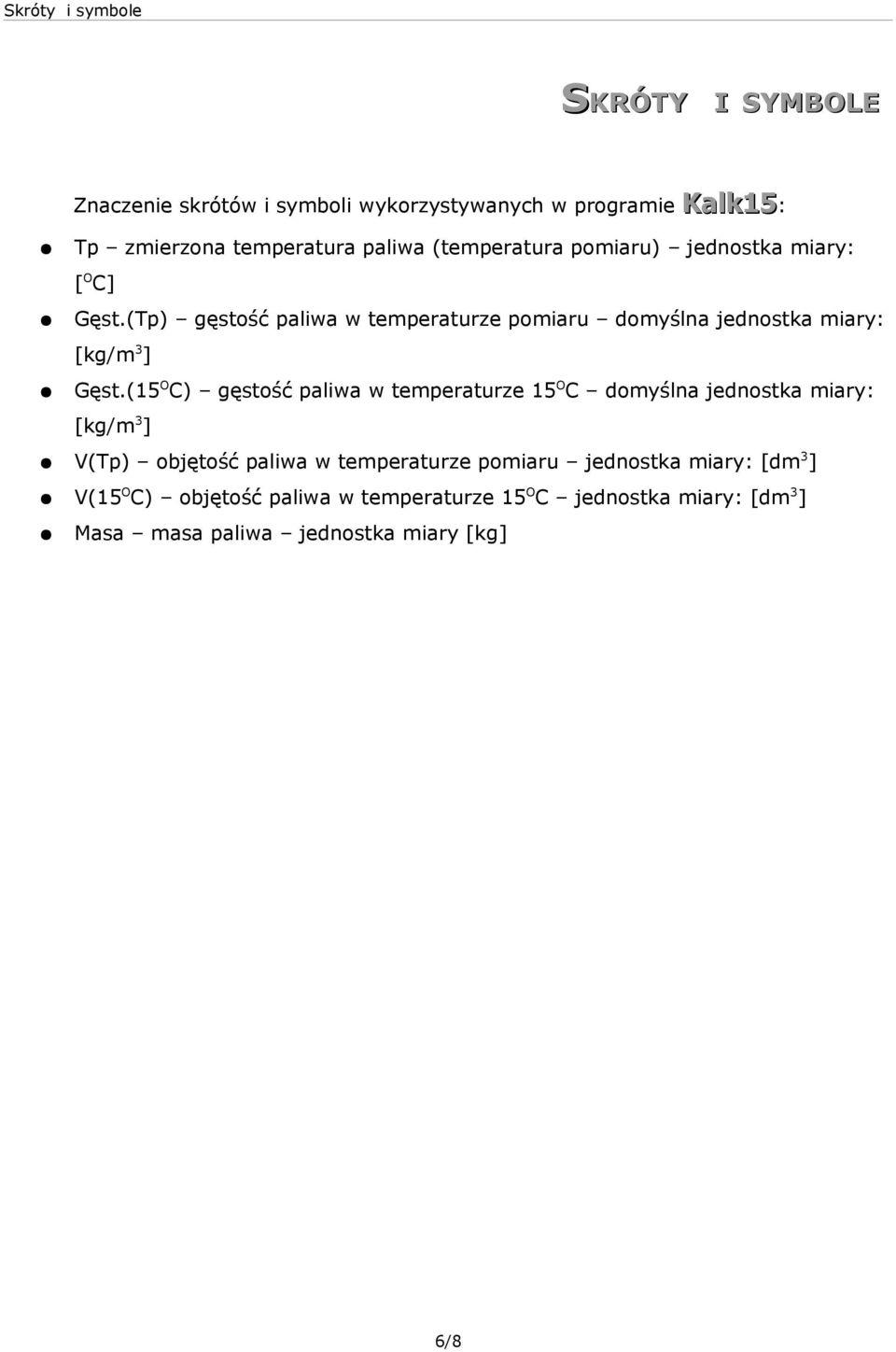

6 Skróty i symbole SKRÓTY I SYMBOLE Znaczenie skrótów i symboli wykorzystywanych w programie Kalk15: Tp zmierzona temperatura paliwa (temperatura pomiaru) jednostka miary: [ O C] Gęst.(Tp) gęstość paliwa w temperaturze pomiaru domyślna jednostka miary: [kg/m 3 ] Gęst.(15 O C) gęstość paliwa w temperaturze 15 O C domyślna jednostka miary: [kg/m 3 ] V(Tp) objętość paliwa w temperaturze pomiaru jednostka miary: [dm 3 ] V(15 O C) objętość paliwa w temperaturze 15 O C jednostka miary: [dm 3 ] Masa masa paliwa jednostka miary [kg] 6/8

7 Funkcje kalkulatora FUNKCJE KALKULATORA W programie dostępne są następujące funkcje obliczeniowe: [F1] Wyznaczanie gęstości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości paliwa w tej temperaturze (Gęst.(Tp)) [F2] Wyznaczanie gęstości paliwa w podanej temperaturze pomiaru (Tp) i gęstości w temp. 15 O C (Gęst.(15 O C)) [F3] Wyznaczanie objętości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości (Gęst.(Tp)) i objętości (V(Tp)) paliwa w tej temperaturze [F4] Wyznaczanie objętości paliwa w podanej temperaturze pomiaru (Tp) na podstawie gęstości (Gęst.(15 O C)) i objętości w temperaturze 15 O C (V(15 O C)) [F5] Wyznaczanie objętości paliwa w temperaturze 15 O C oraz jego masy na podstawie temperatury pomiaru (Tp) oraz gęstości (Gęst.(Tp)) i objętości (V(Tp)) paliwa w tej temperaturze [F6] Wyznaczanie objętości paliwa w podanej temperaturze pomiaru (Tp) oraz jego masy na podstawie gęstości (Gęst.(15 O C)) i objętości w temperaturze 15 O C (V(15 O C)) 7/8

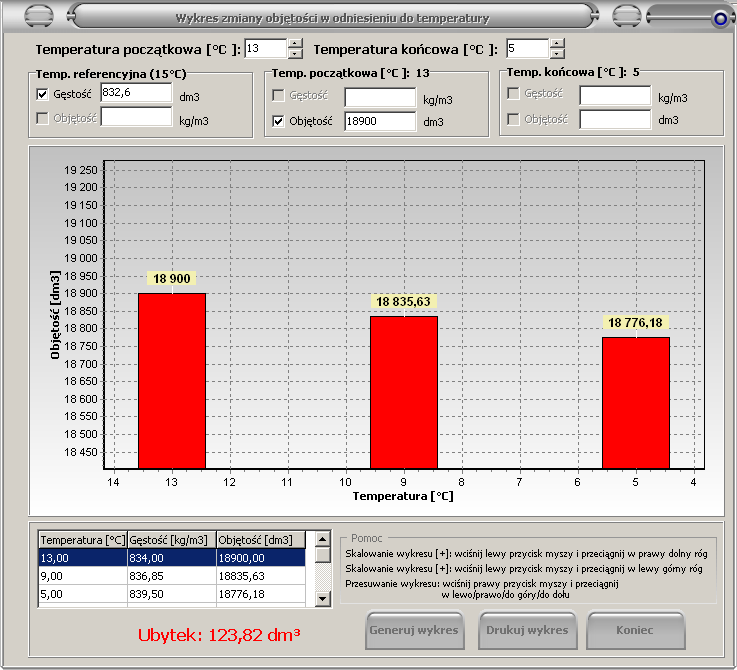

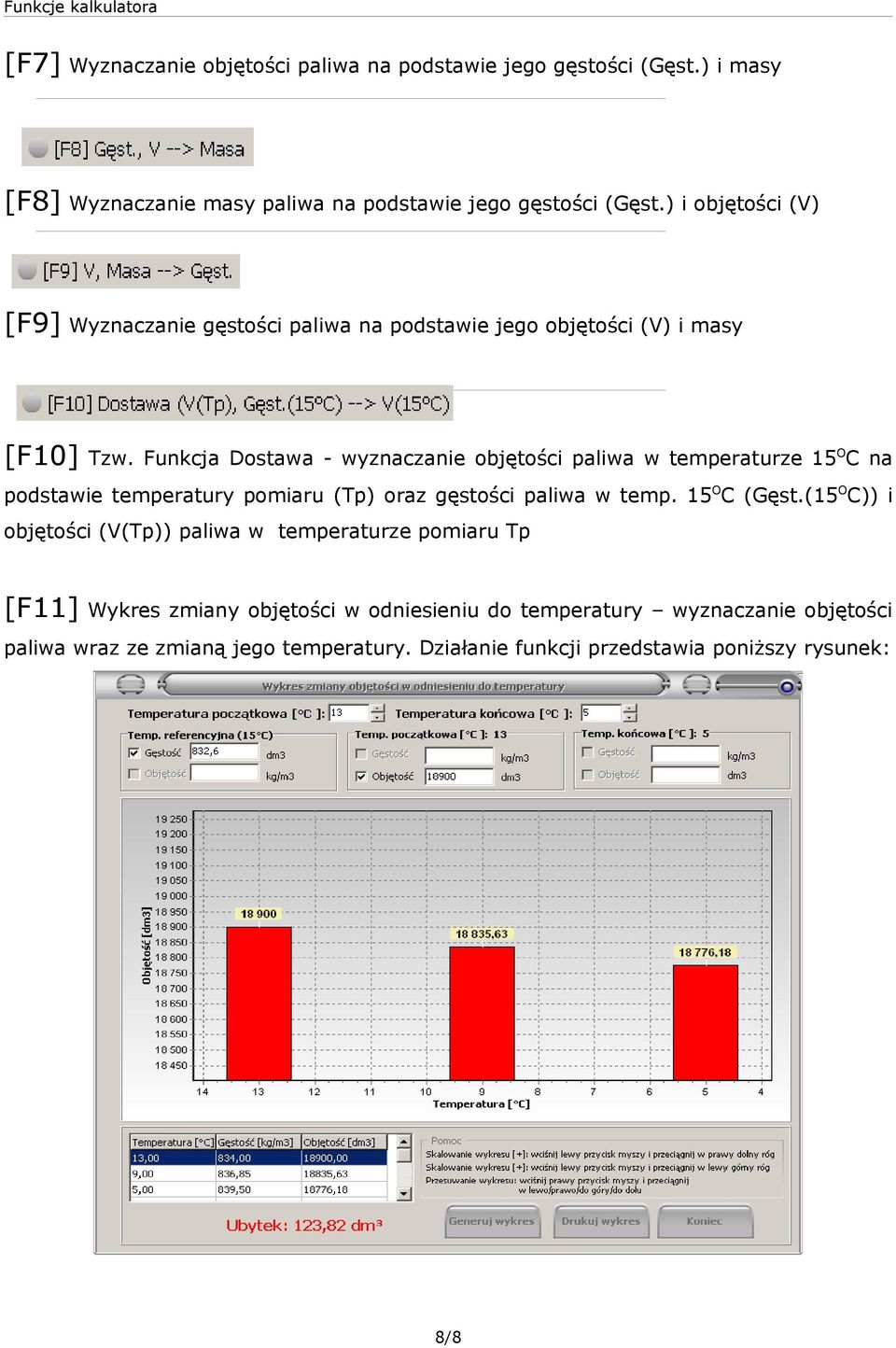

8 Funkcje kalkulatora [F7] Wyznaczanie objętości paliwa na podstawie jego gęstości (Gęst.) i masy [F8] Wyznaczanie masy paliwa na podstawie jego gęstości (Gęst.) i objętości (V) [F9] Wyznaczanie gęstości paliwa na podstawie jego objętości (V) i masy [F10] Tzw. Funkcja Dostawa - wyznaczanie objętości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości paliwa w temp. 15 O C (Gęst.(15 O C)) i objętości (V(Tp)) paliwa w temperaturze pomiaru Tp [F11] Wykres zmiany objętości w odniesieniu do temperatury wyznaczanie objętości paliwa wraz ze zmianą jego temperatury. Działanie funkcji przedstawia poniższy rysunek: 8/8
