AQUATHERM AT1K SUPERCAL 439/439U CIEP OMIERZ KOMPAKTOWY. Przedsiêbiorstwo Produkcyjno-Handlowe. Instrukcja obs³ugi i eksploatacji
|
|
- Jerzy Jarosław Lipiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 Przedsiêbiorstwo Produkcyjno-Handlowe AQUATHERM omianki k/warszawy, ul. Rac³awicka 30, tel. (0-22) , faks CIEP OMIERZ KOMPAKTOWY AT1K SUPERCAL 439/439U Instrukcja obs³ugi i eksploatacji WARSZAWA 2001

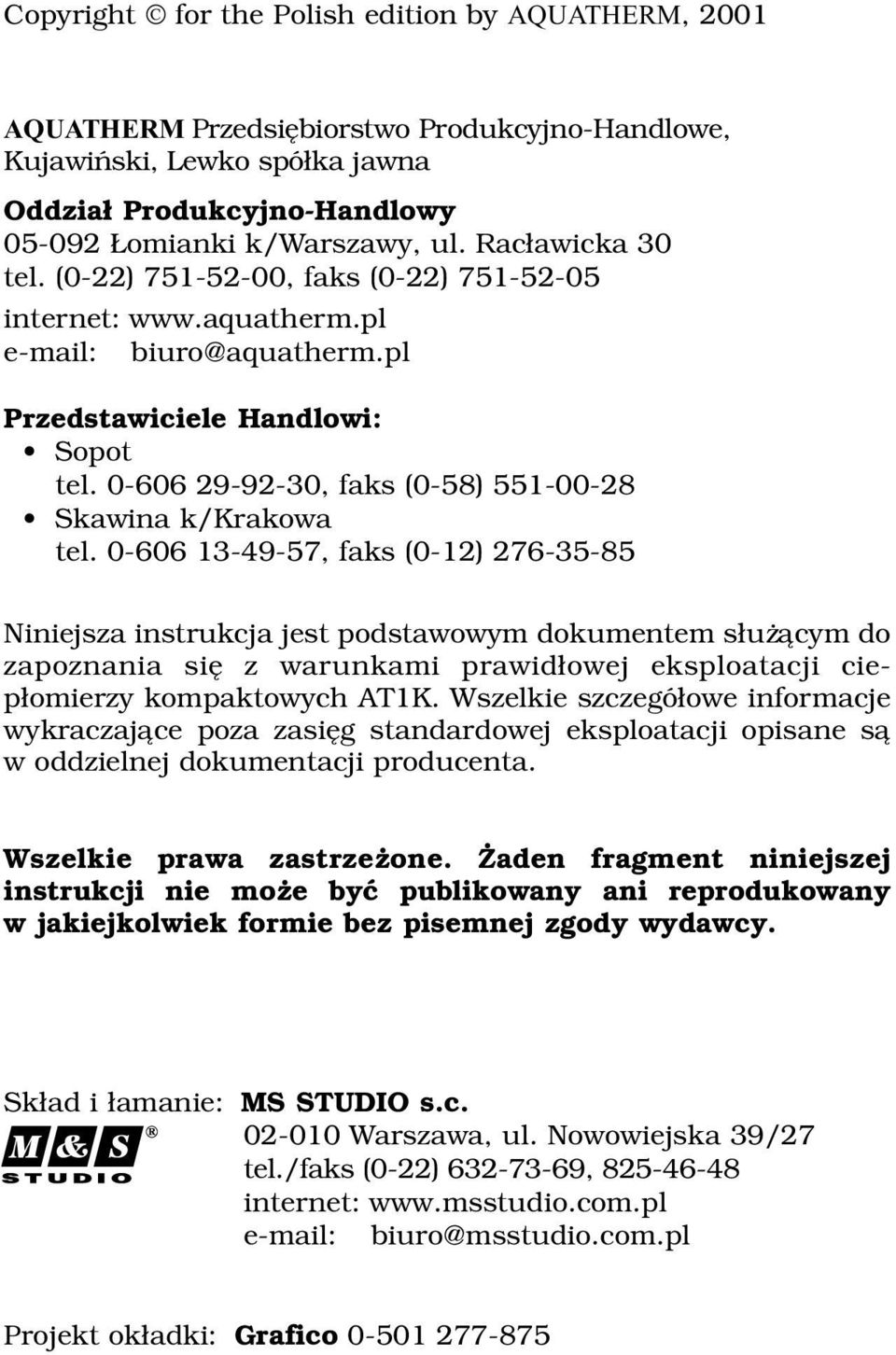

2 Copyright for the Polish edition by AQUATHERM, 2001 AQUATHERM Przedsiêbiorstwo Produkcyjno-Handlowe, Kujawiñski, Lewko spó³ka jawna Oddzia³ Produkcyjno-Handlowy omianki k/warszawy, ul. Rac³awicka 30 tel. (0-22) , faks (0-22) internet: Przedstawiciele Handlowi: Sopot tel , faks (0-58) Skawina k/krakowa tel , faks (0-12) Niniejsza instrukcja jest podstawowym dokumentem s³u ¹cym do zapoznania siê z warunkami prawid³owej eksploatacji ciep³omierzy kompaktowych AT1K. Wszelkie szczegó³owe informacje wykraczaj¹ce poza zasiêg standardowej eksploatacji opisane s¹ w oddzielnej dokumentacji producenta. Wszelkie prawa zastrze one. aden fragment niniejszej instrukcji nie mo e byæ publikowany ani reprodukowany w jakiejkolwiek formie bez pisemnej zgody wydawcy. Sk³ad i ³amanie: MS STUDIO s.c Warszawa, ul. Nowowiejska 39/27 tel./faks (0-22) , internet: biuro@msstudio.com.pl Projekt ok³adki: Grafico

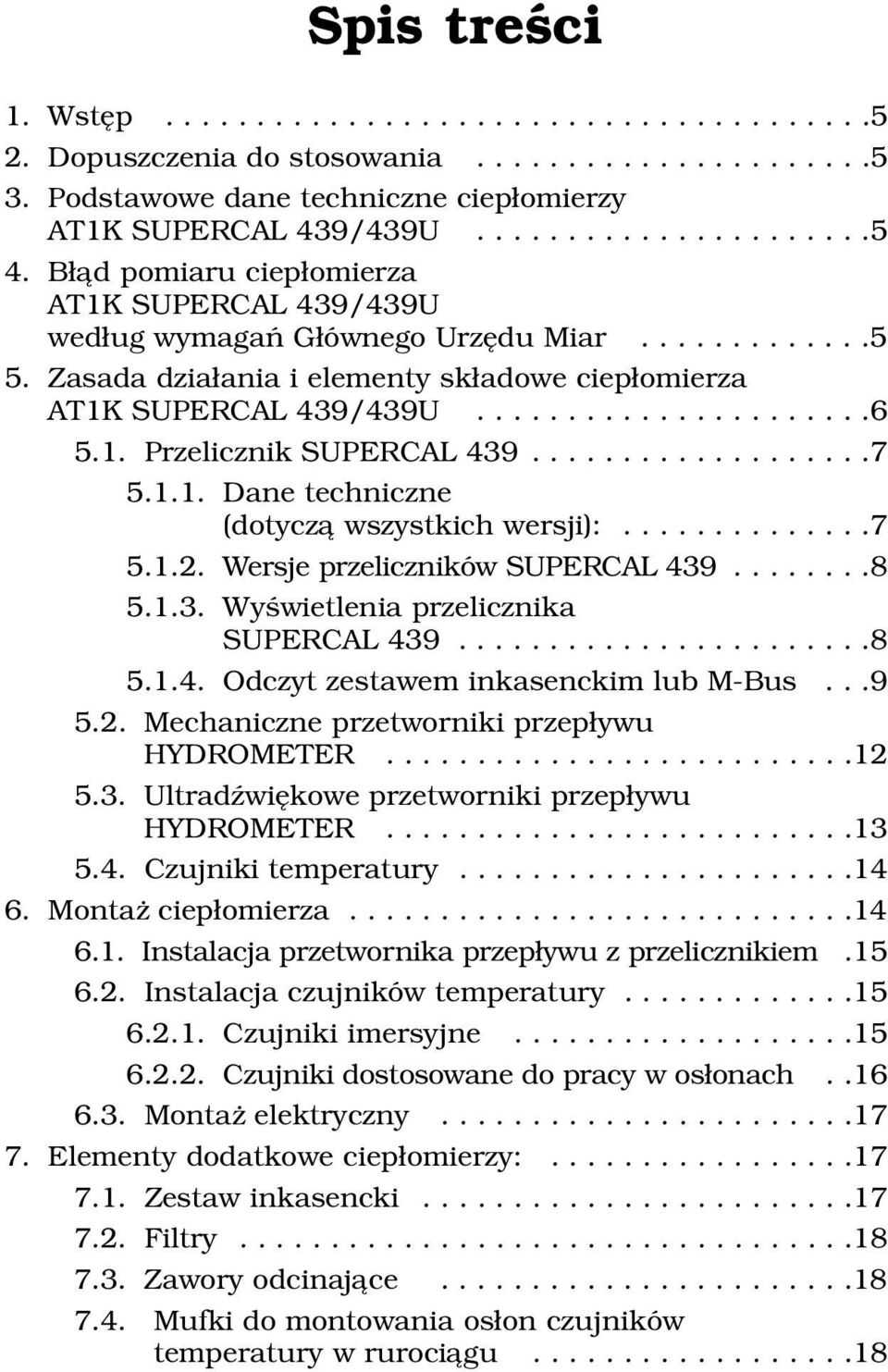

3 Spis treœci 1. Wstêp Dopuszczenia do stosowania Podstawowe dane techniczne ciep³omierzy AT1K SUPERCAL 439/439U B³¹d pomiaru ciep³omierza AT1K SUPERCAL 439/439U wed³ug wymagañ G³ównego Urzêdu Miar Zasada dzia³ania i elementy sk³adowe ciep³omierza AT1K SUPERCAL 439/439U Przelicznik SUPERCAL Dane techniczne (dotycz¹ wszystkich wersji): Wersje przeliczników SUPERCAL Wyœwietlenia przelicznika SUPERCAL Odczyt zestawem inkasenckim lub M-Bus Mechaniczne przetworniki przep³ywu HYDROMETER UltradŸwiêkowe przetworniki przep³ywu HYDROMETER Czujniki temperatury Monta ciep³omierza Instalacja przetwornika przep³ywu z przelicznikiem Instalacja czujników temperatury Czujniki imersyjne Czujniki dostosowane do pracy w os³onach Monta elektryczny Elementy dodatkowe ciep³omierzy: Zestaw inkasencki Filtry Zawory odcinaj¹ce Mufki do montowania os³on czujników temperatury w ruroci¹gu
4 7.5. Wstawki wodomierzowe Ko³nierze Uruchomienie i obs³uga ciep³omierza Odczyt Kontrola okresowa legalizacja wtórna Konserwacja ciep³omierza Sprawdzenie prawid³owoœci dostawy Transport Przechowywanie Gwarancja Serwis gwarancyjny i pogwarancyjny

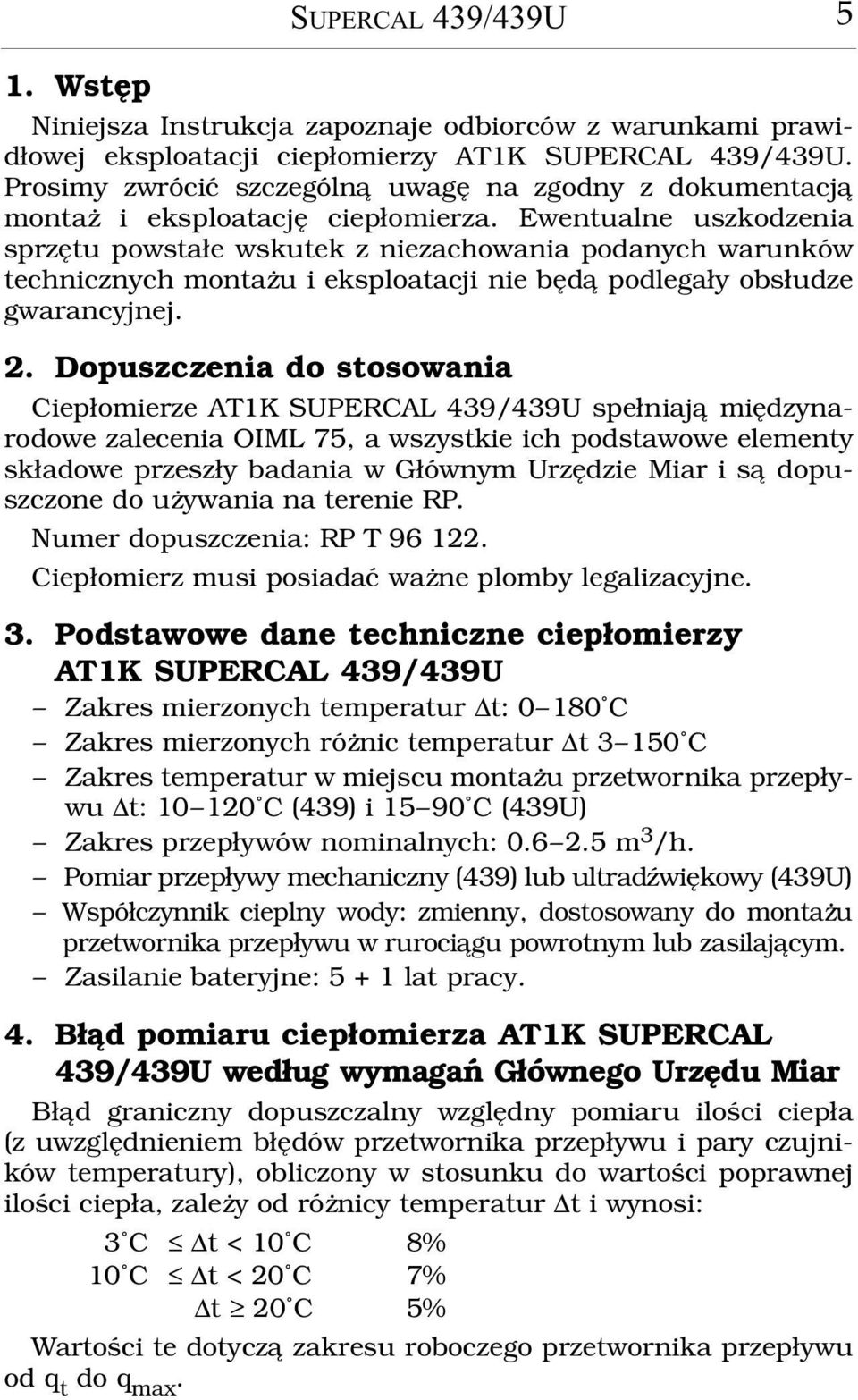

5 SUPERCAL 439/439U 5 1. Wstêp Niniejsza Instrukcja zapoznaje odbiorców z warunkami prawid³owej eksploatacji ciep³omierzy AT1K SUPERCAL 439/439U. Prosimy zwróciæ szczególn¹ uwagê na zgodny z dokumentacj¹ monta i eksploatacjê ciep³omierza. Ewentualne uszkodzenia sprzêtu powsta³e wskutek z niezachowania podanych warunków technicznych monta u i eksploatacji nie bêd¹ podlega³y obs³udze gwarancyjnej. 2. Dopuszczenia do stosowania Ciep³omierze AT1K SUPERCAL 439/439U spe³niaj¹ miêdzynarodowe zalecenia OIML 75, a wszystkie ich podstawowe elementy sk³adowe przesz³y badania w G³ównym Urzêdzie Miar i s¹ dopuszczone do u ywania na terenie RP. Numer dopuszczenia: RP T Ciep³omierz musi posiadaæ wa ne plomby legalizacyjne. 3. Podstawowe dane techniczne ciep³omierzy AT1K SUPERCAL 439/439U Zakres mierzonych temperatur t: C Zakres mierzonych ró nic temperatur t C Zakres temperatur w miejscu monta u przetwornika przep³ywu t: C (439) i C (439U) Zakres przep³ywów nominalnych: m 3 /h. Pomiar przep³ywy mechaniczny (439) lub ultradÿwiêkowy (439U) Wspó³czynnik cieplny wody: zmienny, dostosowany do monta u przetwornika przep³ywu w ruroci¹gu powrotnym lub zasilaj¹cym. Zasilanie bateryjne: lat pracy. 4. B³¹d pomiaru ciep³omierza AT1K SUPERCAL 439/439U wed³ug wymagañ G³ównego Urzêdu Miar B³¹d graniczny dopuszczalny wzglêdny pomiaru iloœci ciep³a (z uwzglêdnieniem b³êdów przetwornika przep³ywu i pary czujników temperatury), obliczony w stosunku do wartoœci poprawnej iloœci ciep³a, zale y od ró nicy temperatur t i wynosi: 3 C t < 10 C 8% 10 C t < 20 C 7% t 20 C 5% Wartoœci te dotycz¹ zakresu roboczego przetwornika przep³ywu od q t do q max.

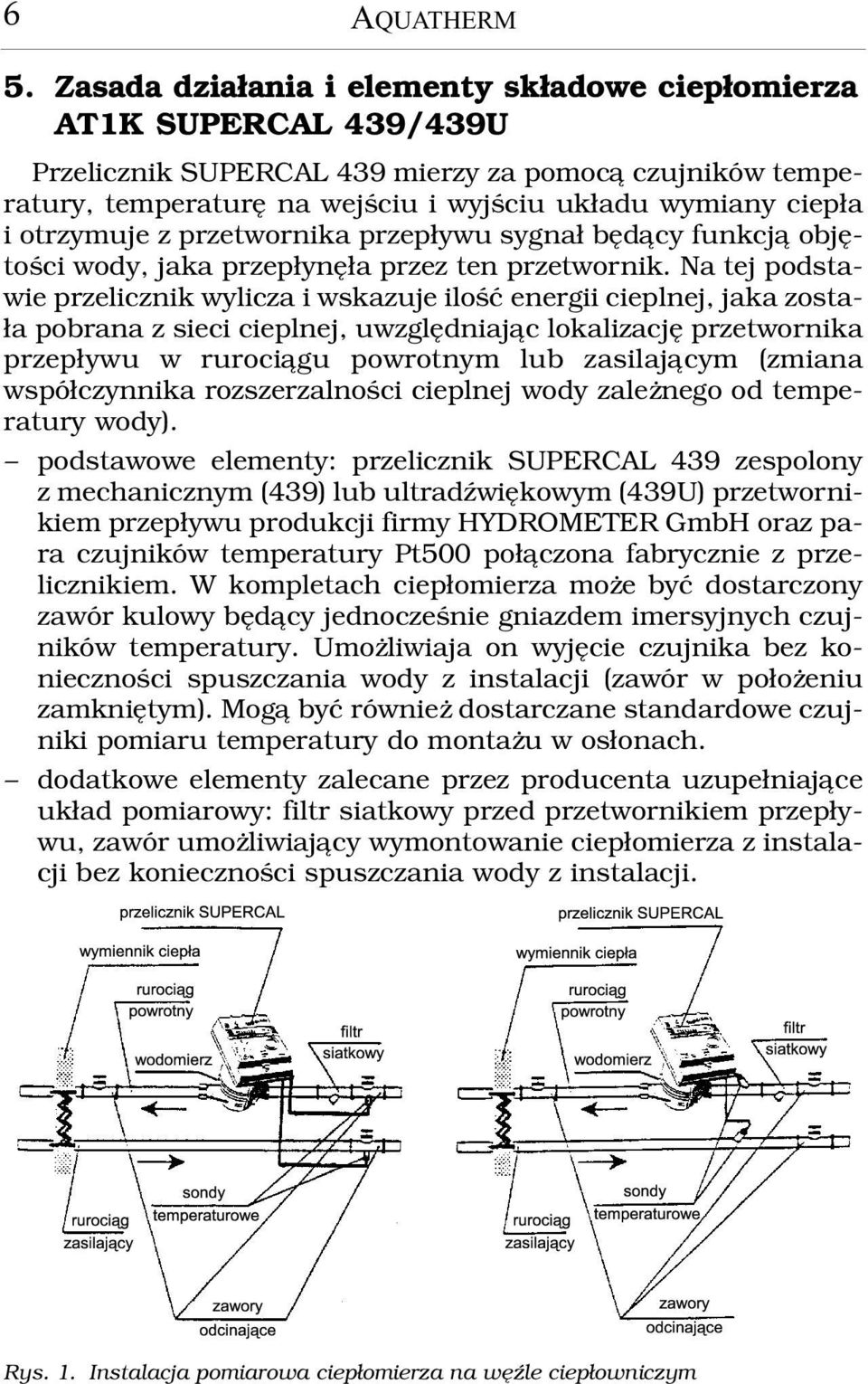

6 6 AQUATHERM 5. Zasada dzia³ania i elementy sk³adowe ciep³omierza AT1K SUPERCAL 439/439U Przelicznik SUPERCAL 439 mierzy za pomoc¹ czujników temperatury, temperaturê na wejœciu i wyjœciu uk³adu wymiany ciep³a i otrzymuje z przetwornika przep³ywu sygna³ bêd¹cy funkcj¹ objêtoœci wody, jaka przep³ynê³a przez ten przetwornik. Na tej podstawie przelicznik wylicza i wskazuje iloœæ energii cieplnej, jaka zosta- ³a pobrana z sieci cieplnej, uwzglêdniaj¹c lokalizacjê przetwornika przep³ywu w ruroci¹gu powrotnym lub zasilaj¹cym (zmiana wspó³czynnika rozszerzalnoœci cieplnej wody zale nego od temperatury wody). podstawowe elementy: przelicznik SUPERCAL 439 zespolony z mechanicznym (439) lub ultradÿwiêkowym (439U) przetwornikiem przep³ywu produkcji firmy HYDROMETER GmbH oraz para czujników temperatury Pt500 po³¹czona fabrycznie z przelicznikiem. W kompletach ciep³omierza mo e byæ dostarczony zawór kulowy bêd¹cy jednoczeœnie gniazdem imersyjnych czujników temperatury. Umo liwiaja on wyjêcie czujnika bez koniecznoœci spuszczania wody z instalacji (zawór w po³o eniu zamkniêtym). Mog¹ byæ równie dostarczane standardowe czujniki pomiaru temperatury do monta u w os³onach. dodatkowe elementy zalecane przez producenta uzupe³niaj¹ce uk³ad pomiarowy: filtr siatkowy przed przetwornikiem przep³ywu, zawór umo liwiaj¹cy wymontowanie ciep³omierza z instalacji bez koniecznoœci spuszczania wody z instalacji. Rys. 1. Instalacja pomiarowa ciep³omierza na wêÿle ciep³owniczym

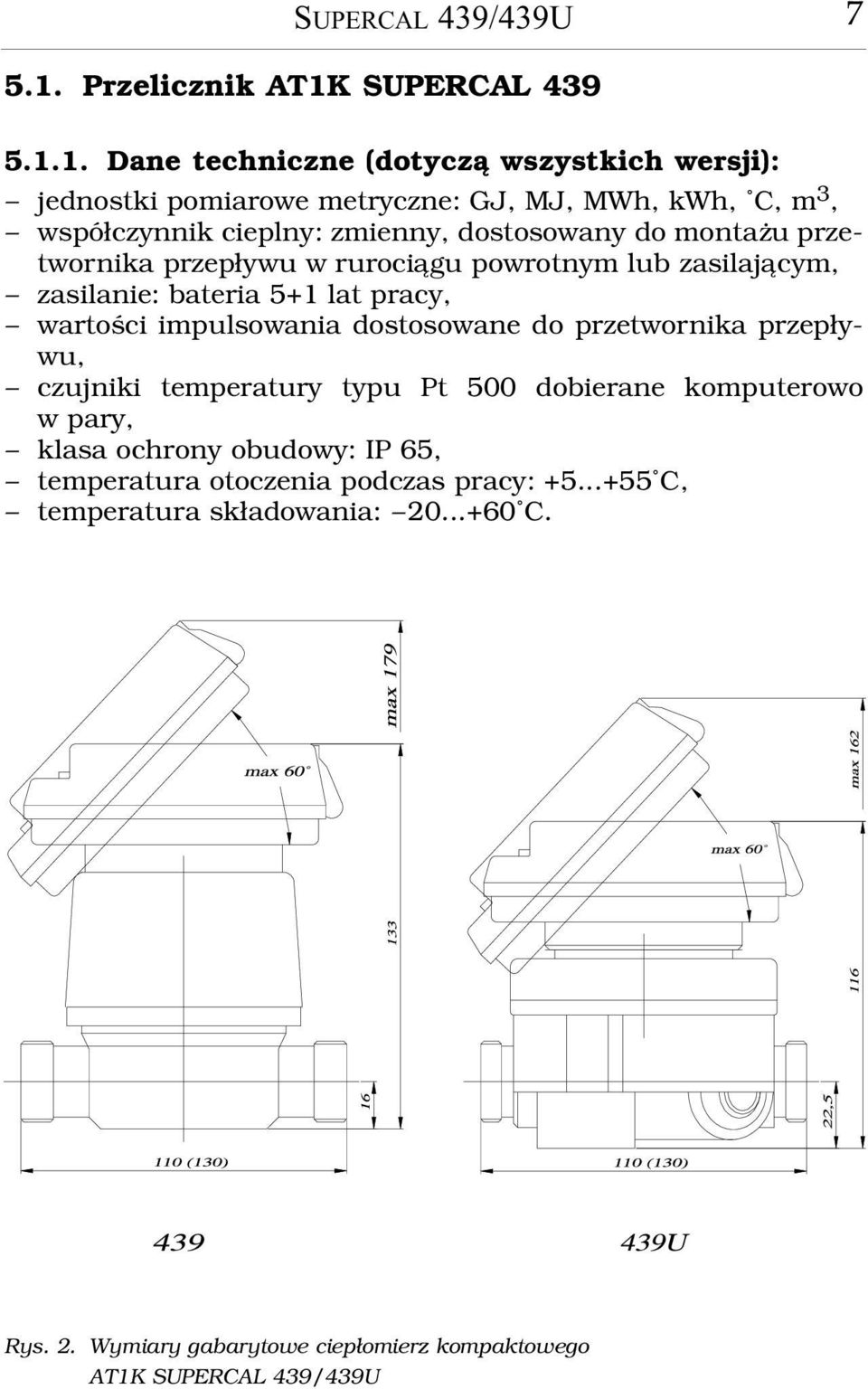

7 SUPERCAL 439/439U Przelicznik AT1K SUPERCAL Dane techniczne (dotycz¹ wszystkich wersji): jednostki pomiarowe metryczne: GJ, MJ, MWh, kwh, C, m 3, wspó³czynnik cieplny: zmienny, dostosowany do monta u przetwornika przep³ywu w ruroci¹gu powrotnym lub zasilaj¹cym, zasilanie: bateria 5+1 lat pracy, wartoœci impulsowania dostosowane do przetwornika przep³ywu, czujniki temperatury typu Pt 500 dobierane komputerowo w pary, klasa ochrony obudowy: IP 65, temperatura otoczenia podczas pracy: C, temperatura sk³adowania: C. Rys. 2. Wymiary gabarytowe ciep³omierz kompaktowego AT1KSUPERCAL 439/439U

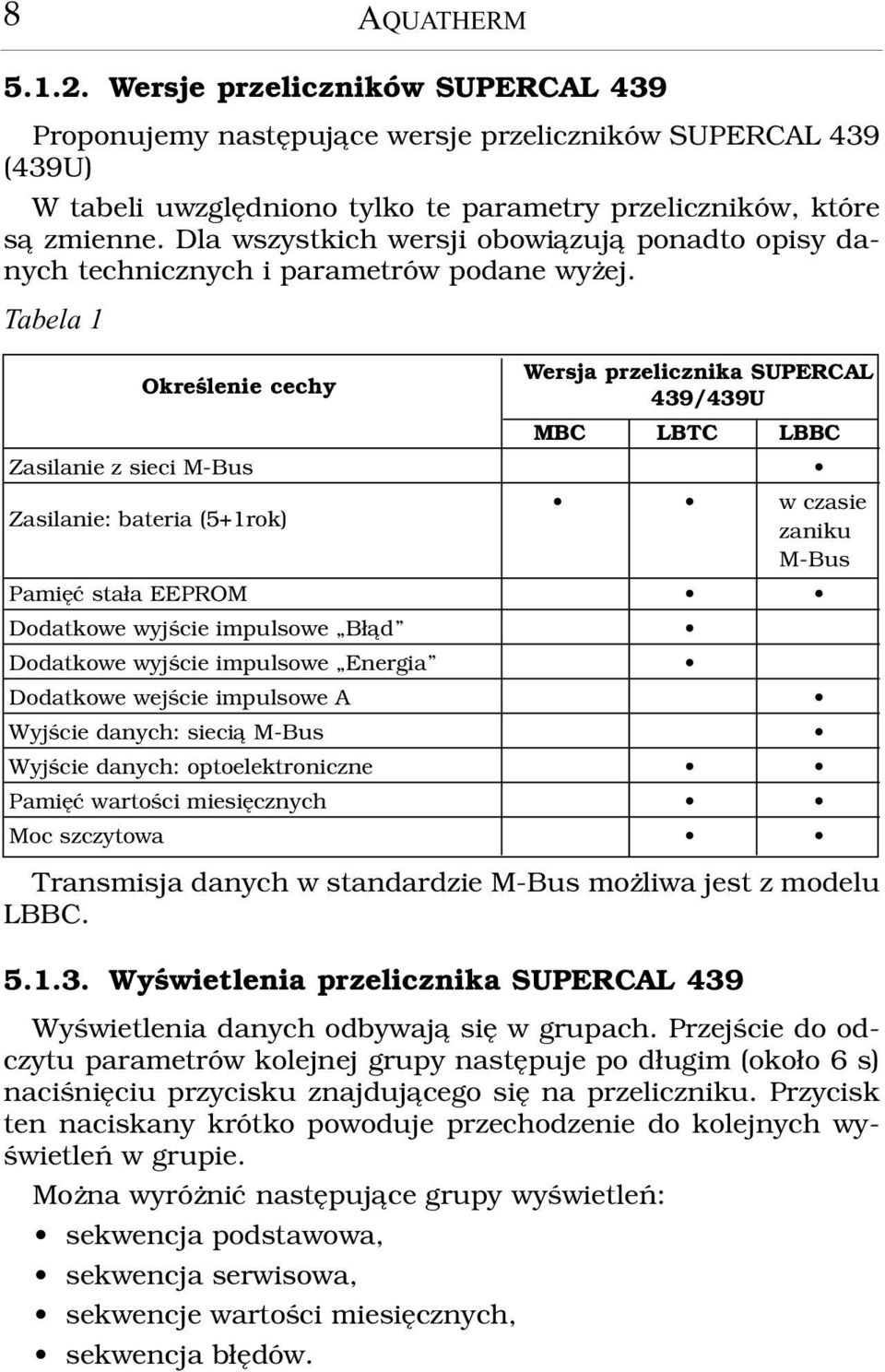

8 8 AQUATHERM Wersje przeliczników SUPERCAL 439 Proponujemy nastêpuj¹ce wersje przeliczników SUPERCAL 439 (439U) W tabeli uwzglêdniono tylko te parametry przeliczników, które s¹ zmienne. Dla wszystkich wersji obowi¹zuj¹ ponadto opisy danych technicznych i parametrów podane wy ej. Tabela 1 Okreœlenie cechy Zasilanie z sieci M-Bus Wersja przelicznika SUPERCAL 439/439U MBC LBTC LBBC Zasilanie: bateria (5+1rok) w czasie zaniku M-Bus Pamiêæ sta³a EEPROM Dodatkowe wyjœcie impulsowe B³¹d Dodatkowe wyjœcie impulsowe Energia Dodatkowe wejœcie impulsowe A Wyjœcie danych: sieci¹ M-Bus Wyjœcie danych: optoelektroniczne Pamiêæ wartoœci miesiêcznych Moc szczytowa Transmisja danych w standardzie M-Bus mo liwa jest z modelu LBBC Wyœwietlenia przelicznika SUPERCAL 439 Wyœwietlenia danych odbywaj¹ siê w grupach. Przejœcie do odczytu parametrów kolejnej grupy nastêpuje po d³ugim (oko³o 6 s) naciœniêciu przycisku znajduj¹cego siê na przeliczniku. Przycisk ten naciskany krótko powoduje przechodzenie do kolejnych wyœwietleñ w grupie. Mo na wyró niæ nastêpuj¹ce grupy wyœwietleñ: sekwencja podstawowa, sekwencja serwisowa, sekwencje wartoœci miesiêcznych, sekwencja b³êdów.

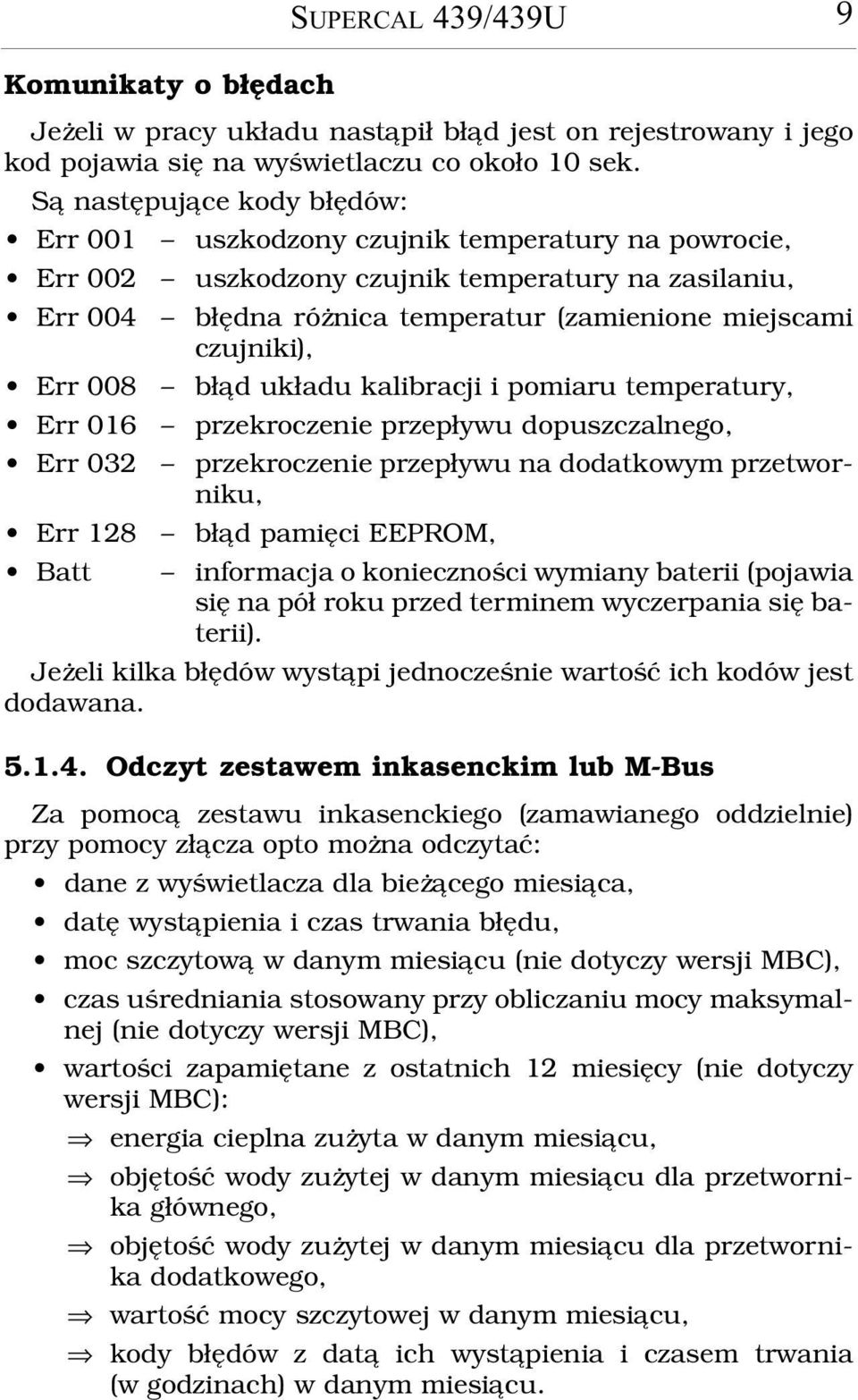

9 Komunikaty o b³êdach SUPERCAL 439/439U 9 Je eli w pracy uk³adu nast¹pi³ b³¹d jest on rejestrowany i jego kod pojawia siê na wyœwietlaczu co oko³o 10 sek. S¹ nastêpuj¹ce kody b³êdów: Err 001 uszkodzony czujnik temperatury na powrocie, Err 002 uszkodzony czujnik temperatury na zasilaniu, Err 004 b³êdna ró nica temperatur (zamienione miejscami czujniki), Err 008 b³¹d uk³adu kalibracji i pomiaru temperatury, Err 016 przekroczenie przep³ywu dopuszczalnego, Err 032 przekroczenie przep³ywu na dodatkowym przetworniku, Err 128 b³¹d pamiêci EEPROM, Batt informacja o koniecznoœci wymiany baterii (pojawia siê na pó³ roku przed terminem wyczerpania siê baterii). Je eli kilka b³êdów wyst¹pi jednoczeœnie wartoœæ ich kodów jest dodawana Odczyt zestawem inkasenckim lub M-Bus Za pomoc¹ zestawu inkasenckiego (zamawianego oddzielnie) przy pomocy z³¹cza opto mo na odczytaæ: dane z wyœwietlacza dla bie ¹cego miesi¹ca, datê wyst¹pienia i czas trwania b³êdu, moc szczytow¹ w danym miesi¹cu (nie dotyczy wersji MBC), czas uœredniania stosowany przy obliczaniu mocy maksymalnej (nie dotyczy wersji MBC), wartoœci zapamiêtane z ostatnich 12 miesiêcy (nie dotyczy wersji MBC): energia cieplna zu yta w danym miesi¹cu, objêtoœæ wody zu ytej w danym miesi¹cu dla przetwornika g³ównego, objêtoœæ wody zu ytej w danym miesi¹cu dla przetwornika dodatkowego, wartoœæ mocy szczytowej w danym miesi¹cu, kody b³êdów z dat¹ ich wyst¹pienia i czasem trwania (w godzinach) w danym miesi¹cu.
10 10 AQUATHERM Sekwencja wyœwietleñ ciep³omierza AT1K SUPERCAL 439/439U Nie dotyczy ciep³omierzy MBC gdzie nie wystêpuje sekwencja wartoœci miesiêcznych * dotyczy tylko wersji: LBBC

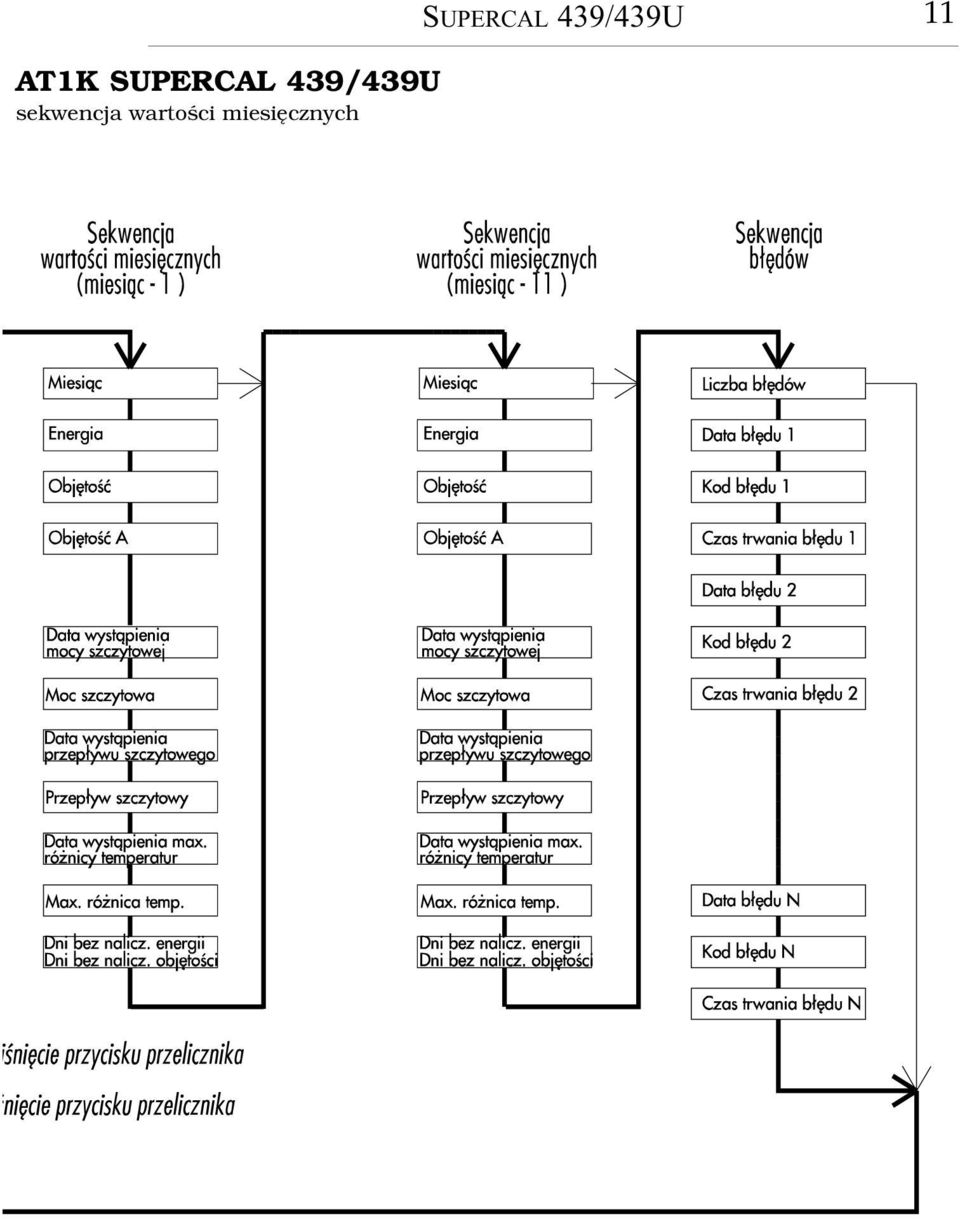

11 AT1K SUPERCAL 439/439U sekwencja wartoœci miesiêcznych SUPERCAL 439/439U 11

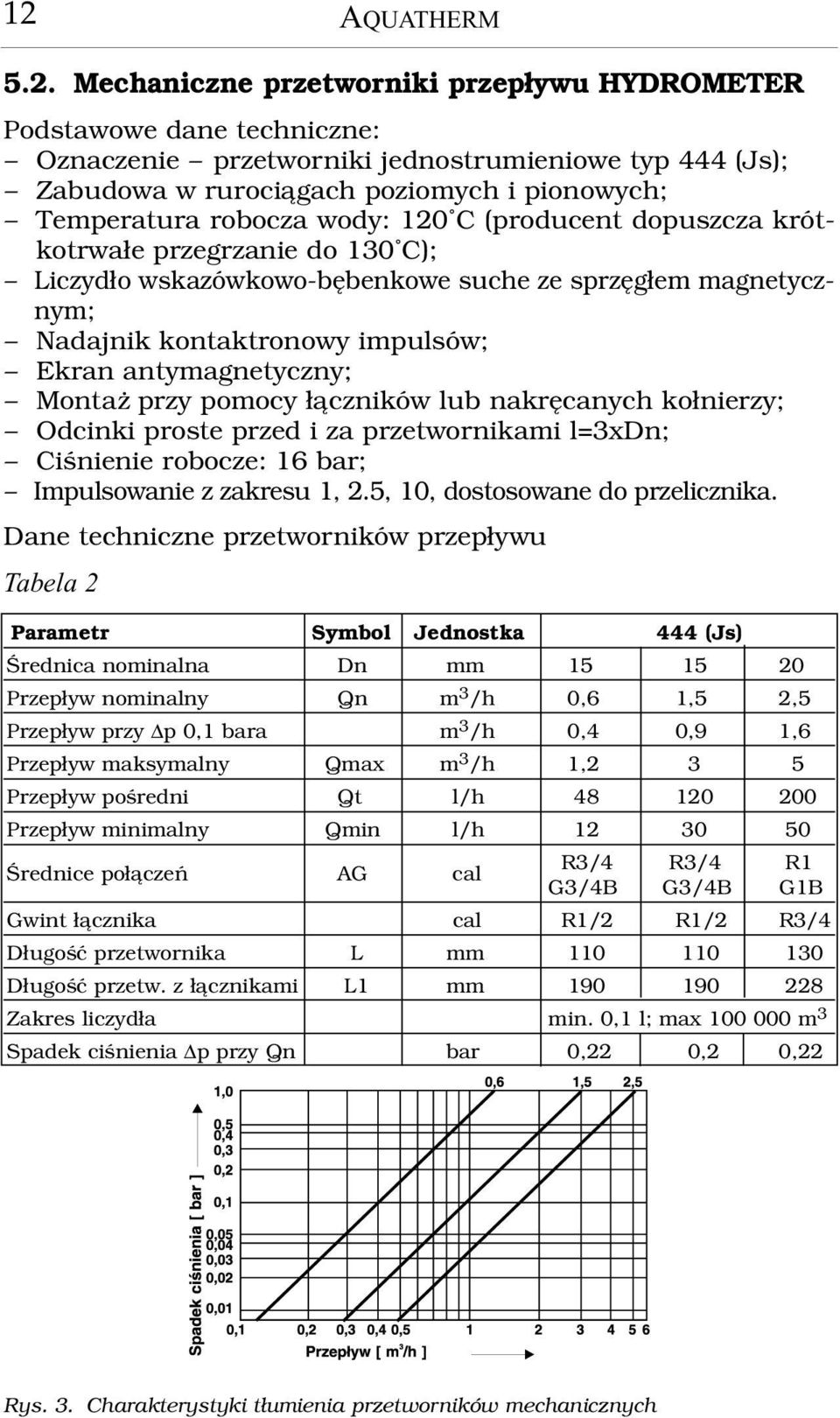

12 12 AQUATHERM 5.2. Mechaniczne przetworniki przep³ywu HYDROMETER Podstawowe dane techniczne: Oznaczenie przetworniki jednostrumieniowe typ 444 (Js); Zabudowa w ruroci¹gach poziomych i pionowych; Temperatura robocza wody: 120 C (producent dopuszcza krótkotrwa³e przegrzanie do 130 C); Liczyd³o wskazówkowo-bêbenkowe suche ze sprzêg³em magnetycznym; Nadajnik kontaktronowy impulsów; Ekran antymagnetyczny; Monta przy pomocy ³¹czników lub nakrêcanych ko³nierzy; Odcinki proste przed i za przetwornikami l=3xdn; Ciœnienie robocze: 16 bar; Impulsowanie z zakresu 1, 2.5, 10, dostosowane do przelicznika. Dane techniczne przetworników przep³ywu Tabela 2 Parametr Symbol Jednostka 444 (Js) Œrednica nominalna Dn mm Przep³yw nominalny Qn m 3 /h 0,6 1,5 2,5 Przep³yw przy p 0,1 bara m 3 /h 0,4 0,9 1,6 Przep³yw maksymalny Qmax m 3 /h 1,2 3 5 Przep³yw poœredni Qt l/h Przep³yw minimalny Qmin l/h Œrednice po³¹czeñ AG cal R3/4 R3/4 R1 G3/4B G3/4B G1B Gwint ³¹cznika cal R1/2 R1/2 R3/4 D³ugoœæ przetwornika L mm D³ugoœæ przetw. z ³¹cznikami L1 mm Zakres liczyd³a min. 0,1 l; max m 3 Spadek ciœnienia p przy Qn bar 0,22 0,2 0,22 Rys. 3. Charakterystyki t³umienia przetworników mechanicznych

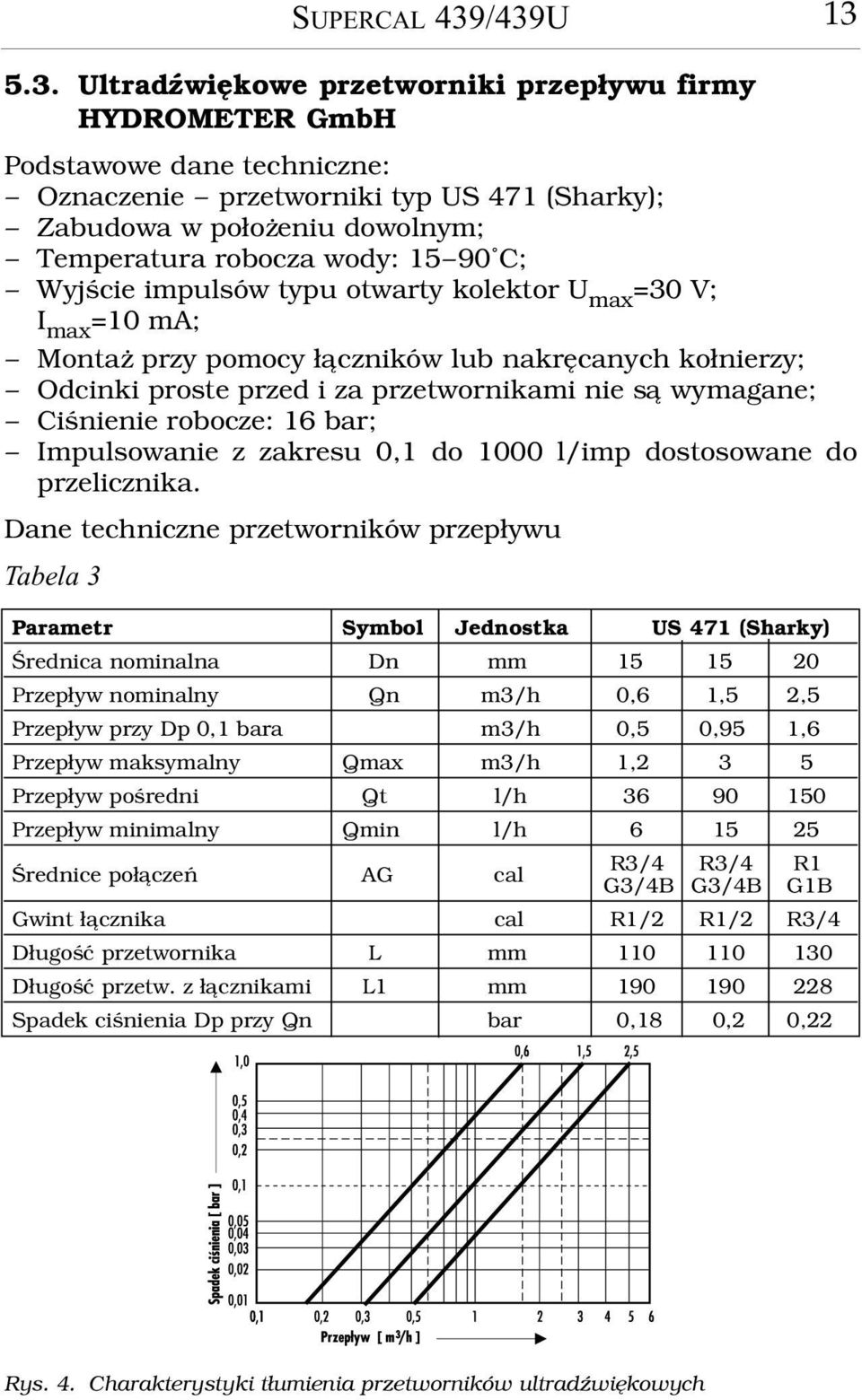

13 5.3. UltradŸwiêkowe przetworniki przep³ywu firmy HYDROMETER GmbH Podstawowe dane techniczne: Oznaczenie przetworniki typ US 471 (Sharky); Zabudowa w po³o eniu dowolnym; Temperatura robocza wody: C; Wyjœcie impulsów typu otwarty kolektor U max =30 V; I max =10 ma; Monta przy pomocy ³¹czników lub nakrêcanych ko³nierzy; Odcinki proste przed i za przetwornikami nie s¹ wymagane; Ciœnienie robocze: 16 bar; Impulsowanie z zakresu 0,1 do 1000 l/imp dostosowane do przelicznika. Dane techniczne przetworników przep³ywu Tabela 3 Parametr Symbol Jednostka US 471 (Sharky) Œrednica nominalna Dn mm Przep³yw nominalny Qn m3/h 0,6 1,5 2,5 Przep³yw przy Dp 0,1 bara m3/h 0,5 0,95 1,6 Przep³yw maksymalny Qmax m3/h 1,2 3 5 Przep³yw poœredni Qt l/h Przep³yw minimalny Qmin l/h Œrednice po³¹czeñ AG cal SUPERCAL 439/439U 13 R3/4 R3/4 R1 G3/4B G3/4B G1B Gwint ³¹cznika cal R1/2 R1/2 R3/4 D³ugoœæ przetwornika L mm D³ugoœæ przetw. z ³¹cznikami L1 mm Spadek ciœnienia Dp przy Qn bar 0,18 0,2 0,22 Rys. 4. Charakterystyki t³umienia przetworników ultradÿwiêkowych

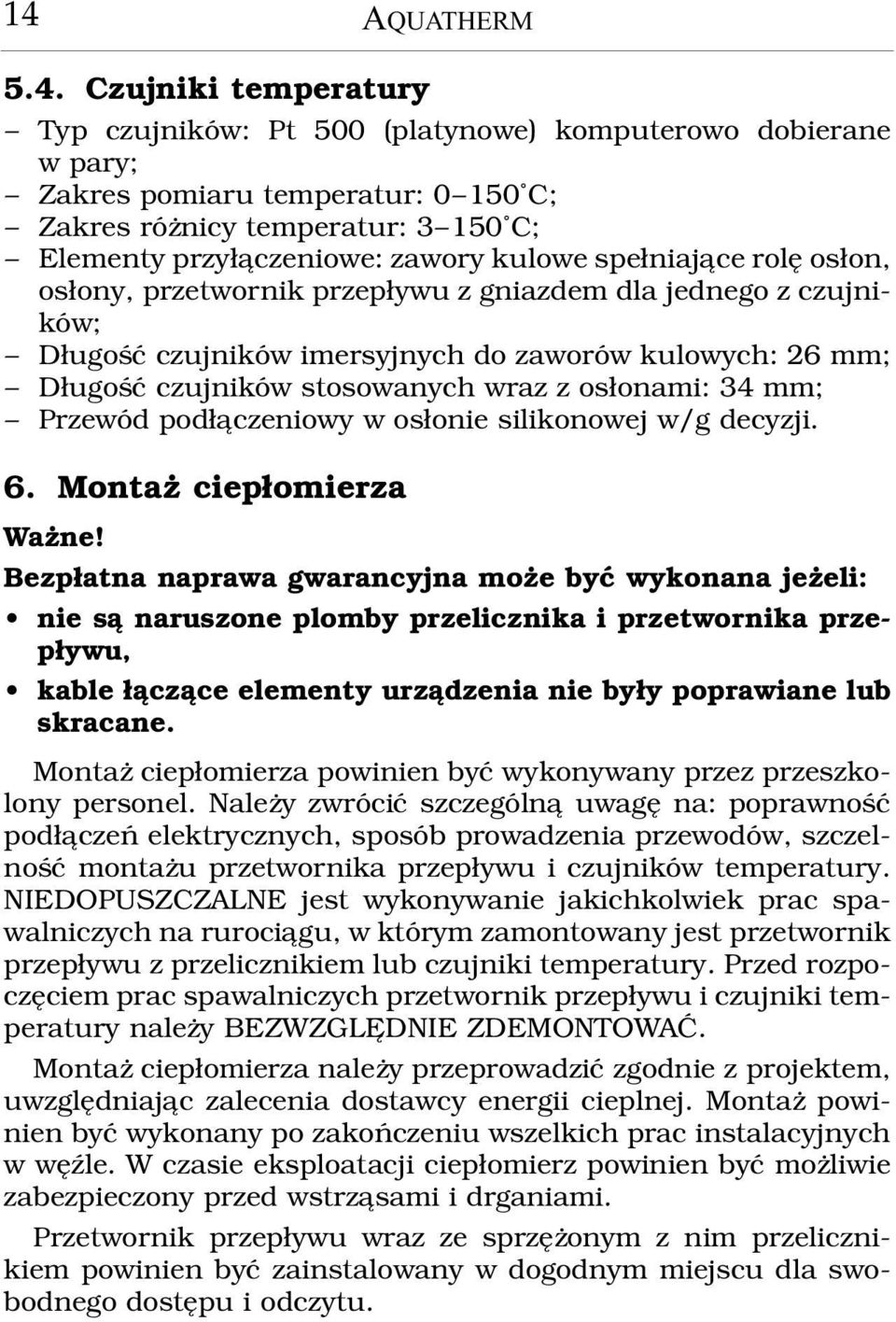

14 14 AQUATHERM 5.4. Czujniki temperatury Typ czujników: Pt 500 (platynowe) komputerowo dobierane w pary; Zakres pomiaru temperatur: C; Zakres ró nicy temperatur: C; Elementy przy³¹czeniowe: zawory kulowe spe³niaj¹ce rolê os³on, os³ony, przetwornik przep³ywu z gniazdem dla jednego z czujników; D³ugoœæ czujników imersyjnych do zaworów kulowych: 26 mm; D³ugoœæ czujników stosowanych wraz z os³onami: 34 mm; Przewód pod³¹czeniowy w os³onie silikonowej w/g decyzji. 6. Monta ciep³omierza Wa ne! Bezp³atna naprawa gwarancyjna mo e byæ wykonana je eli: nie s¹ naruszone plomby przelicznika i przetwornika przep³ywu, kable ³¹cz¹ce elementy urz¹dzenia nie by³y poprawiane lub skracane. Monta ciep³omierza powinien byæ wykonywany przez przeszkolony personel. Nale y zwróciæ szczególn¹ uwagê na: poprawnoœæ pod³¹czeñ elektrycznych, sposób prowadzenia przewodów, szczelnoœæ monta u przetwornika przep³ywu i czujników temperatury. NIEDOPUSZCZALNE jest wykonywanie jakichkolwiek prac spawalniczych na ruroci¹gu, w którym zamontowany jest przetwornik przep³ywu z przelicznikiem lub czujniki temperatury. Przed rozpoczêciem prac spawalniczych przetwornik przep³ywu i czujniki temperatury nale y BEZWZGLÊDNIE ZDEMONTOWAÆ. Monta ciep³omierza nale y przeprowadziæ zgodnie z projektem, uwzglêdniaj¹c zalecenia dostawcy energii cieplnej. Monta powinien byæ wykonany po zakoñczeniu wszelkich prac instalacyjnych w wêÿle. W czasie eksploatacji ciep³omierz powinien byæ mo liwie zabezpieczony przed wstrz¹sami i drganiami. Przetwornik przep³ywu wraz ze sprzê onym z nim przelicznikiem powinien byæ zainstalowany w dogodnym miejscu dla swobodnego dostêpu i odczytu.

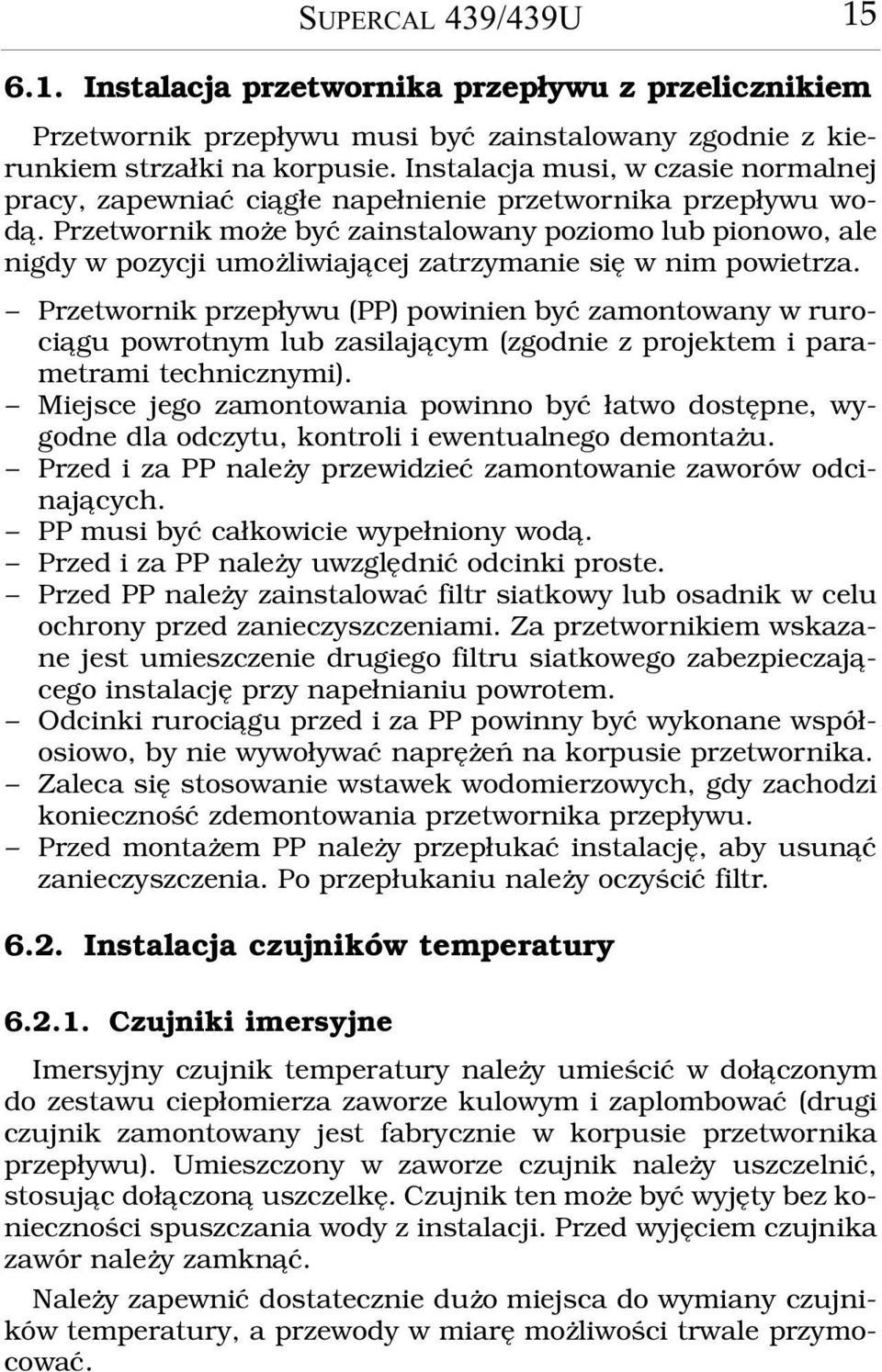

15 SUPERCAL 439/439U Instalacja przetwornika przep³ywu z przelicznikiem Przetwornik przep³ywu musi byæ zainstalowany zgodnie z kierunkiem strza³ki na korpusie. Instalacja musi, w czasie normalnej pracy, zapewniaæ ci¹g³e nape³nienie przetwornika przep³ywu wod¹. Przetwornik mo e byæ zainstalowany poziomo lub pionowo, ale nigdy w pozycji umo liwiaj¹cej zatrzymanie siê w nim powietrza. Przetwornik przep³ywu (PP) powinien byæ zamontowany w ruroci¹gu powrotnym lub zasilaj¹cym (zgodnie z projektem i parametrami technicznymi). Miejsce jego zamontowania powinno byæ ³atwo dostêpne, wygodne dla odczytu, kontroli i ewentualnego demonta u. Przed i za PP nale y przewidzieæ zamontowanie zaworów odcinaj¹cych. PP musi byæ ca³kowicie wype³niony wod¹. Przed i za PP nale y uwzglêdniæ odcinki proste. Przed PP nale y zainstalowaæ filtr siatkowy lub osadnik w celu ochrony przed zanieczyszczeniami. Za przetwornikiem wskazane jest umieszczenie drugiego filtru siatkowego zabezpieczaj¹cego instalacjê przy nape³nianiu powrotem. Odcinki ruroci¹gu przed i za PP powinny byæ wykonane wspó³osiowo, by nie wywo³ywaæ naprê eñ na korpusie przetwornika. Zaleca siê stosowanie wstawek wodomierzowych, gdy zachodzi koniecznoœæ zdemontowania przetwornika przep³ywu. Przed monta em PP nale y przep³ukaæ instalacjê, aby usun¹æ zanieczyszczenia. Po przep³ukaniu nale y oczyœciæ filtr Instalacja czujników temperatury Czujniki imersyjne Imersyjny czujnik temperatury nale y umieœciæ w do³¹czonym do zestawu ciep³omierza zaworze kulowym i zaplombowaæ (drugi czujnik zamontowany jest fabrycznie w korpusie przetwornika przep³ywu). Umieszczony w zaworze czujnik nale y uszczelniæ, stosuj¹c do³¹czon¹ uszczelkê. Czujnik ten mo e byæ wyjêty bez koniecznoœci spuszczania wody z instalacji. Przed wyjêciem czujnika zawór nale y zamkn¹æ. Nale y zapewniæ dostatecznie du o miejsca do wymiany czujników temperatury, a przewody w miarê mo liwoœci trwale przymocowaæ.

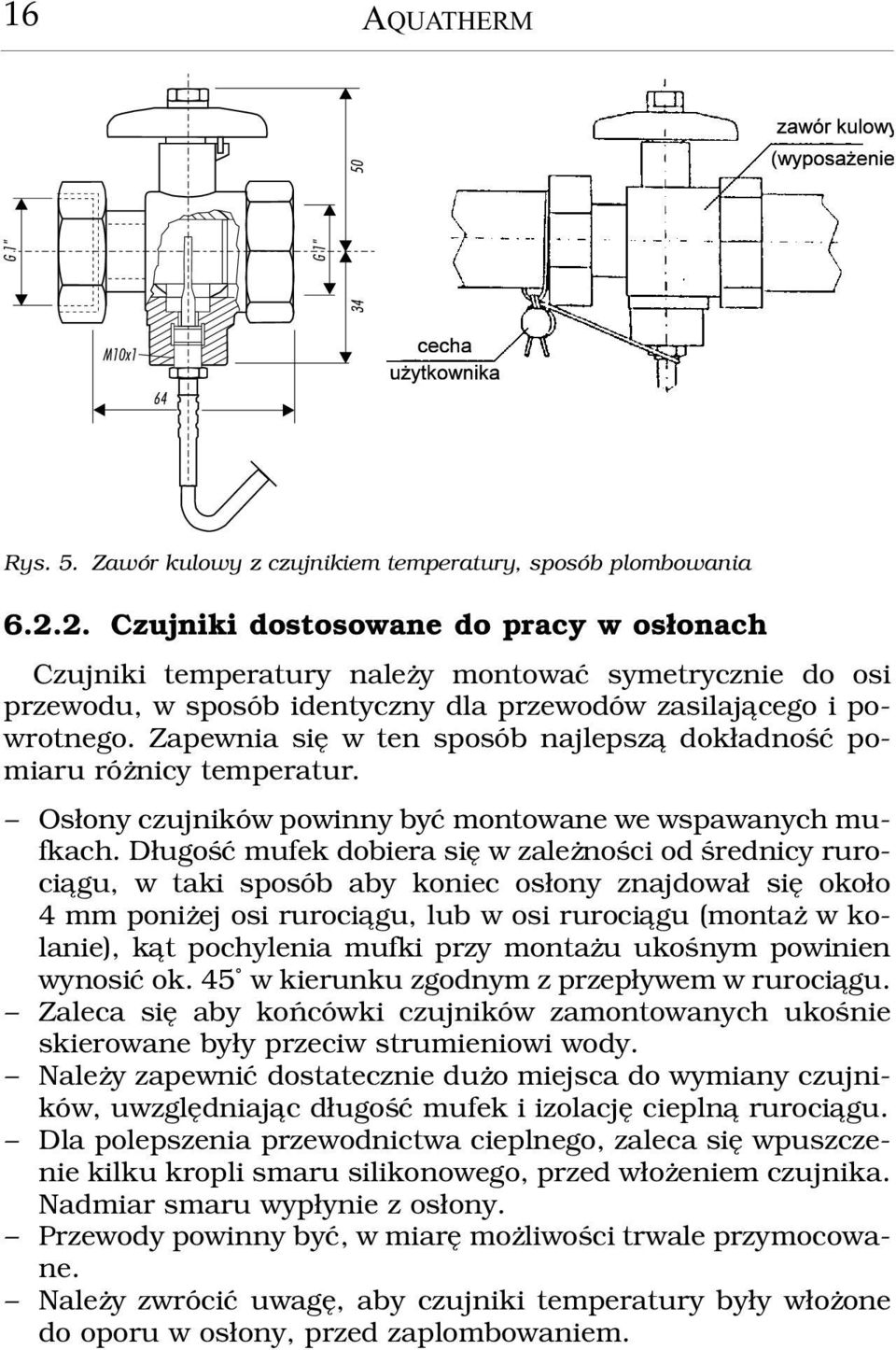

16 16 AQUATHERM Rys. 5. Zawór kulowy z czujnikiem temperatury, sposób plombowania Czujniki dostosowane do pracy w os³onach Czujniki temperatury nale y montowaæ symetrycznie do osi przewodu, w sposób identyczny dla przewodów zasilaj¹cego i powrotnego. Zapewnia siê w ten sposób najlepsz¹ dok³adnoœæ pomiaru ró nicy temperatur. Os³ony czujników powinny byæ montowane we wspawanych mufkach. D³ugoœæ mufek dobiera siê w zale noœci od œrednicy ruroci¹gu, w taki sposób aby koniec os³ony znajdowa³ siê oko³o 4 mm poni ej osi ruroci¹gu, lub w osi ruroci¹gu (monta w kolanie), k¹t pochylenia mufki przy monta u ukoœnym powinien wynosiæ ok. 45 w kierunku zgodnym z przep³ywem w ruroci¹gu. Zaleca siê aby koñcówki czujników zamontowanych ukoœnie skierowane by³y przeciw strumieniowi wody. Nale y zapewniæ dostatecznie du o miejsca do wymiany czujników, uwzglêdniaj¹c d³ugoœæ mufek i izolacjê ciepln¹ ruroci¹gu. Dla polepszenia przewodnictwa cieplnego, zaleca siê wpuszczenie kilku kropli smaru silikonowego, przed w³o eniem czujnika. Nadmiar smaru wyp³ynie z os³ony. Przewody powinny byæ, w miarê mo liwoœci trwale przymocowane. Nale y zwróciæ uwagê, aby czujniki temperatury by³y w³o one do oporu w os³ony, przed zaplombowaniem.

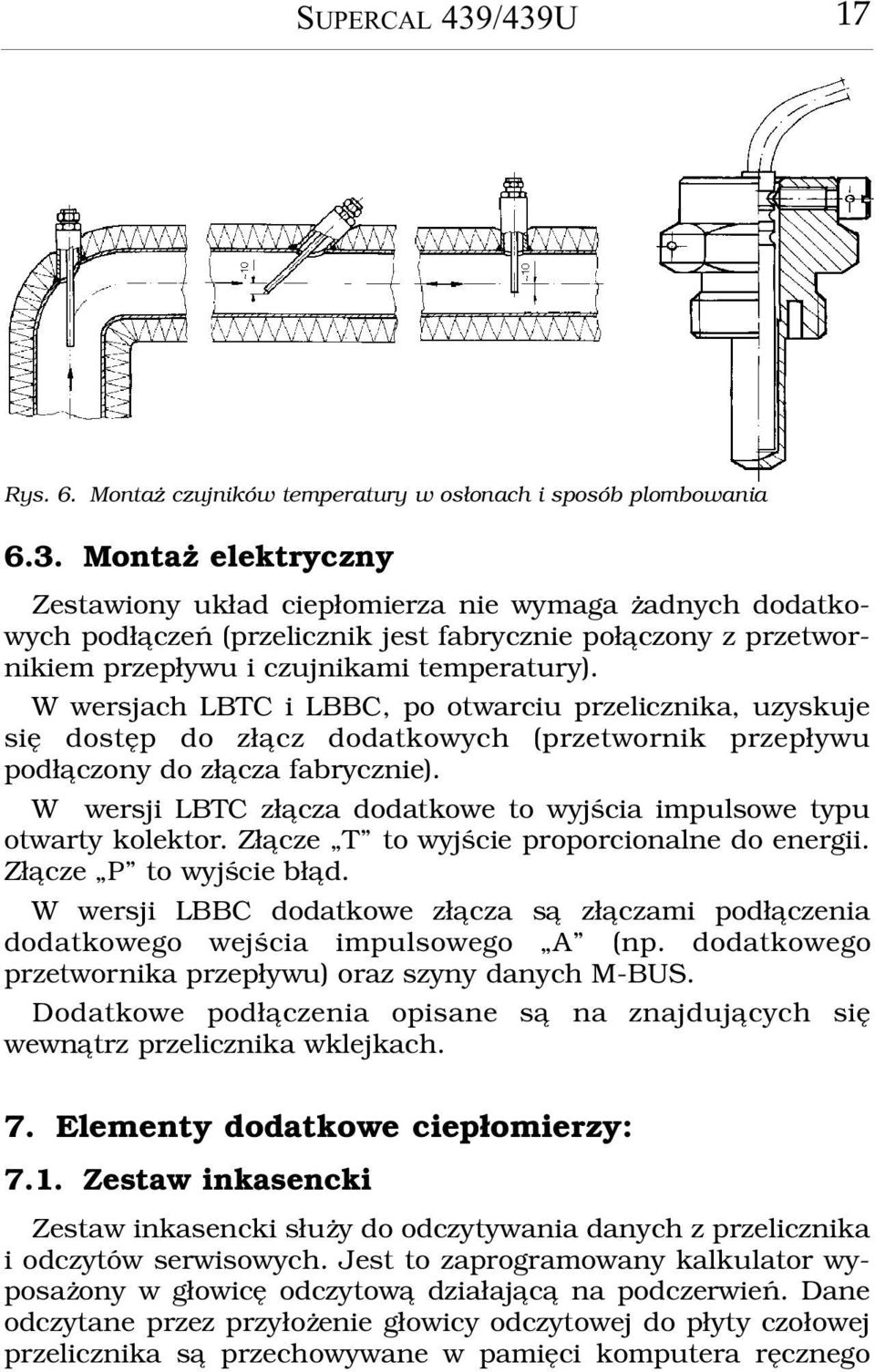

17 SUPERCAL 439/439U 17 Rys. 6. Monta czujników temperatury w os³onach i sposób plombowania 6.3. Monta elektryczny Zestawiony uk³ad ciep³omierza nie wymaga adnych dodatkowych pod³¹czeñ (przelicznik jest fabrycznie po³¹czony z przetwornikiem przep³ywu i czujnikami temperatury). W wersjach LBTC i LBBC, po otwarciu przelicznika, uzyskuje siê dostêp do z³¹cz dodatkowych (przetwornik przep³ywu pod³¹czony do z³¹cza fabrycznie). W wersji LBTC z³¹cza dodatkowe to wyjœcia impulsowe typu otwarty kolektor. Z³¹cze T to wyjœcie proporcionalne do energii. Z³¹cze P to wyjœcie b³¹d. W wersji LBBC dodatkowe z³¹cza s¹ z³¹czami pod³¹czenia dodatkowego wejœcia impulsowego A (np. dodatkowego przetwornika przep³ywu) oraz szyny danych M-BUS. Dodatkowe pod³¹czenia opisane s¹ na znajduj¹cych siê wewn¹trz przelicznika wklejkach. 7. Elementy dodatkowe ciep³omierzy: 7.1. Zestaw inkasencki Zestaw inkasencki s³u y do odczytywania danych z przelicznika i odczytów serwisowych. Jest to zaprogramowany kalkulator wyposa ony w g³owicê odczytow¹ dzia³aj¹c¹ na podczerwieñ. Dane odczytane przez przy³o enie g³owicy odczytowej do p³yty czo³owej przelicznika s¹ przechowywane w pamiêci komputera rêcznego
18 18 AQUATHERM i mog¹ byæ przes³ane z niego do komputera PC. W komplecie zestawu inkasenckiego znajduje siê dyskietka z programem umo liwiaj¹cym przesy³anie danych do komputera Filtry Filtry instaluje siê przed armatur¹ pomiarowo-regulacyjn¹. Przeznaczone s¹ one do mechanicznego oczyszczania przep³ywaj¹cego przez nie czynnika. W celu zabezpieczenia przep³ywomierzy przed uszkodzeniem, producent ciep³omierzy AT1K SUPERCAL 439/439U zaleca stosowanie filtrów przed ka dym typem wodomierza. W sk³ad filtra wchodz¹ nastêpuj¹ce czêœci: korpus, wk³ad siatkowy, pokrywa filtra. Korpusy i pokrywy wykonane s¹ z eliwa szarego lub sferoidalnego oraz jako odkuwki mosiê ne. Wk³ady wykonane s¹ ze stali kwasoodpornej. Dzia³anie filtra polega na mechanicznym oczyszczaniu przep³ywaj¹cego przez wk³ad czynnika. Wychwytywane zanieczyszczenia gromadzone s¹ wewn¹trz powierzchni wk³adu siatkowego i dolnej czêœci pokrywy. S¹ one usuwane po zdemontowaniu pokrywy Zawory odcinaj¹ce Zaleca siê stosowanie zaworów odcinaj¹cych przed i za wodomierzem w celu umo liwienia jego demonta u bez spuszczania wody z instalacji. Zawory powinny byæ dostosowane do temperatury przep³ywaj¹cego czynnika grzewczego Mufki do montowania os³on czujników temperatury w ruroci¹gu Mufki wspawuje siê w ruroci¹g zasilaj¹cy i powrotny, a w ich gwintowane gniazda wkrêca siê os³ony czujników temperatury. Mufki wykonane s¹ ze stali spawalnej, uszczelki zaleca siê wykonywaæ z wy arzonej miedzi 7.5. Wstawki wodomierzowe Wstawki wodomierzowe stosuje siê celem umo liwienia przep³ywu czynnika grzewczego przez instalacjê, je eli zosta³ zdemontowany przetwornik przep³ywu. Wstawki wykonane s¹ z rur stalowych o œrednicach równych œrednicom nominalnym zdemontowa-
19 nych przetworników oraz ich d³ugoœci. W zale noœci od rodzaju po³¹czenia przetwornika, mog¹ byæ zakoñczone gwintem zewnêtrznym lub ko³nierzami Ko³nierze SUPERCAL 439/439U 19 Na zamówienie, do kompletu ciep³omierza mog¹ byæ dostarczane ko³nierze do nakrêcania na gwintowane króæce przetwornika. 8. Uruchomienie i obs³uga ciep³omierza Przed uruchomieniem ciep³omierza nale y dokonaæ nastêpuj¹cych czynnoœci: sprawdziæ miejsce i prawid³owoœæ monta u, zgodnoœæ z niniejsz¹ dokumentacj¹, projektem monta u oraz zaleceniami dostawcy energii cieplnej, sprawdziæ dane ciep³omierza, typ i d³ugoœæ czujników temperatury, lokalizacjê przetwornika przep³ywu (powrót/zasilanie), sprawdziæ plombowania wszystkich podzespo³ów, sprawdziæ dzia³anie przelicznika AT1K SUPERCAL 439/ 439U (test polegaj¹cy na przejrzeniu, ocenie prawid³owoœci wszystkich dostêpnych wyœwietleñ). UWAGA: elementy ciep³omierza posiadaj¹ tabliczki z parametrami technicznymi dla sprawdzenia poprawnoœci kompletacji. Uruchamianie instalacji, odpowietrzanie i nape³nianie nale y wykonywaæ poprzez stopniowe, p³ynne otwieranie zaworów. BEZWZGLÊDNIE UNIKAÆ nale y uderzeñ hydraulicznych. Ciep³omierze AT1K SUPERCAL 439/439U rozpoczynaj¹ samoczynnie pracê z chwil¹ zakoñczenia wszelkich czynnoœci monta owych. Sygna³em inicjuj¹cym pracê jest pierwszy impuls z przetwornika przep³ywu. W czasie pracy ciep³omierz nie wymaga adnej dodatkowej regulacji. Obs³uga polega jedynie na odczycie wskazañ przelicznika oraz sprawdzeniu stanu po³¹czeñ i przewodów elektrycznych. Ciep³omierze AT1K SUPERCAL 439/439U nie wymagaj¹ specjalnej ochrony przed zak³óceniami elektromagnetycznymi. Nale y jednak unikaæ wp³ywu pól elektromagnetycznych (silniki, transformatory, elektrozawory). Przewody przy³¹czeniowe nie powinny byæ prowadzone bezpoœrednio obok kabli energetycznych i zasilaj¹cych.

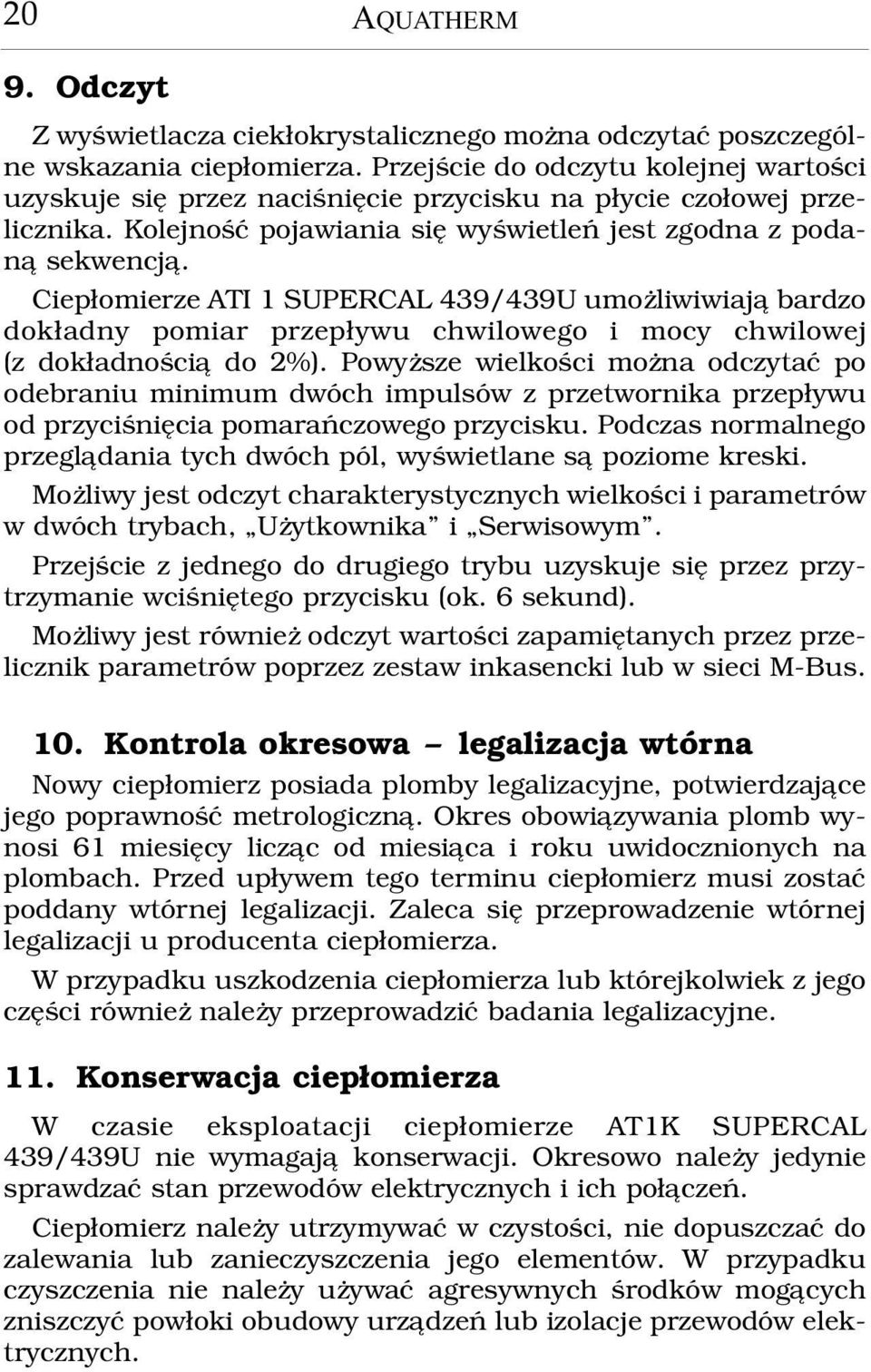

20 20 AQUATHERM 9. Odczyt Z wyœwietlacza ciek³okrystalicznego mo na odczytaæ poszczególne wskazania ciep³omierza. Przejœcie do odczytu kolejnej wartoœci uzyskuje siê przez naciœniêcie przycisku na p³ycie czo³owej przelicznika. Kolejnoœæ pojawiania siê wyœwietleñ jest zgodna z podan¹ sekwencj¹. Ciep³omierze ATI 1 SUPERCAL 439/439U umo liwiwiaj¹ bardzo dok³adny pomiar przep³ywu chwilowego i mocy chwilowej (z dok³adnoœci¹ do 2%). Powy sze wielkoœci mo na odczytaæ po odebraniu minimum dwóch impulsów z przetwornika przep³ywu od przyciœniêcia pomarañczowego przycisku. Podczas normalnego przegl¹dania tych dwóch pól, wyœwietlane s¹ poziome kreski. Mo liwy jest odczyt charakterystycznych wielkoœci i parametrów w dwóch trybach, U ytkownika i Serwisowym. Przejœcie z jednego do drugiego trybu uzyskuje siê przez przytrzymanie wciœniêtego przycisku (ok. 6 sekund). Mo liwy jest równie odczyt wartoœci zapamiêtanych przez przelicznik parametrów poprzez zestaw inkasencki lub w sieci M-Bus. 10. Kontrola okresowa legalizacja wtórna Nowy ciep³omierz posiada plomby legalizacyjne, potwierdzaj¹ce jego poprawnoœæ metrologiczn¹. Okres obowi¹zywania plomb wynosi 61 miesiêcy licz¹c od miesi¹ca i roku uwidocznionych na plombach. Przed up³ywem tego terminu ciep³omierz musi zostaæ poddany wtórnej legalizacji. Zaleca siê przeprowadzenie wtórnej legalizacji u producenta ciep³omierza. W przypadku uszkodzenia ciep³omierza lub którejkolwiek z jego czêœci równie nale y przeprowadziæ badania legalizacyjne. 11. Konserwacja ciep³omierza W czasie eksploatacji ciep³omierze AT1K SUPERCAL 439/439U nie wymagaj¹ konserwacji. Okresowo nale y jedynie sprawdzaæ stan przewodów elektrycznych i ich po³¹czeñ. Ciep³omierz nale y utrzymywaæ w czystoœci, nie dopuszczaæ do zalewania lub zanieczyszczenia jego elementów. W przypadku czyszczenia nie nale y u ywaæ agresywnych œrodków mog¹cych zniszczyæ pow³oki obudowy urz¹dzeñ lub izolacje przewodów elektrycznych.
21 W trakcie przegl¹du instalacji nale y sprawdziæ przetwornik przep³ywu i os³ony czujników temperatury, czy nie zaros³y osadem. Je eli zostanie stwierdzona warstwa osadu, os³ony nale y oczyœciæ drobnym papierem œciernym, a przetwornik przep³ywu wraz z przelicznikiem przekazaæ do oczyszczenia. 12. Sprawdzenie prawid³owoœci dostawy Odbiorca po rozpakowaniu ciep³omierza powinien sprawdziæ stan przesy³ki ze szczególnym uwzglêdnieniem: kompletnoœci dostawy, stanu opakowania, zgodnoœci typów i wersji elementów ciep³omierza z zamówieniem i faktur¹, stanu obudowy poszczególnych elementów ciep³omierza oraz stanu plomb, zgodnoœci numerów fabrycznych na tabliczkach znamionowych z gwarancj¹, prawid³owoœci wype³nienia Karty Gwarancyjnej (numery fabryczne elementów ciep³omierza, piecz¹tki KJ i firmowa producenta, data produkcji i data sprzeda y). 13. Transport Transport ciep³omierzy powinien odbywaæ siê zakrytymi œrodkami lokomocji, w jednostkowych lub zbiorczych opakowaniach. Opakowañ nie nale y rzucaæ ani przewracaæ, trzeba je chroniæ przed wilgoci¹. 14. Przechowywanie SUPERCAL 439/439U 21 Ciep³omierze AT1K SUPERCAL 439/439U nale y przechowywaæ w pomieszczeniach zamkniêtych o temperaturze 0 50 C i wilgotnoœci wzglêdnej powietrza do 90%. Otaczaj¹ce powietrze nie powinno zawieraæ sk³adników r¹cych, powoduj¹cych niszczenie elementów ciep³omierza.
22 22 AQUATHERM 15. Gwarancja Producent udziela gwarancji na prawid³owe dzia³anie ciep³omierza AT1K SUPERCAL 439/439U w okresie 12 miesiêcy od oddania go do u ytku, z tym, e okres ten nie mo e byæ d³u szy ni 15 miesiêcy od dnia wydania wyrobu z magazynu producenta (data na Karcie Gwarancyjnej), pod warunkiem, e eksploatacja prowadzona bêdzie zgodnie z wymaganiami niniejszej dokumentacji. Czas przechowywania u u ytkownika zalicza siê do okresu gwarancyjnego. Gwarancja nie obejmuje uszkodzeñ wynik³ych z nieodpowiedniego transportu i nieprawid³owej eksploatacji. UWAGA: Podstaw¹ do reklamacji gwarancyjnej jest za³¹czona do wyrobu Karta Gwarancyjna. Wyroby bez Karty Gwarancyjnej bêd¹ naprawiane i sprawdzane, w ramach odp³atnego serwisu pogwarancyjnego. Nie podlegaj¹ reklamacjom gwarancyjnym elementy ciep³omierzy z uszkodzonymi lub zerwanymi plombami, oraz uszkodzone na skutek nieprawid³owej eksploatacji. 16. Serwis gwarancyjny i pogwarancyjny Serwis gwarancyjny i pogwarancyjny prowadzony jest przez producenta ciep³omierzy AT1K SUPERCAL 439/439U firmê AQUATHERM i lokalnych przedstawicieli. Oddzia³ Produkcyjno-Handlowy omianki k/warszawy, ul. Rac³awicka 30 tel. (0-22) , faks (0-22) internet: biuro@aquatherm.pl UWAGA: W ramach postêpu technicznego, producent zastrzega sobie prawo wprowadzania zmian poprawiaj¹cych jakoœæ wyrobu. Zmiany te mog¹ byæ nieuwidocznione w instrukcji eksploatacji, przy czym zasadnicze opisane cechy wyrobu bêd¹ zachowane.
23 SUPERCAL 439/439U 23 Wszelkie uwagi i opinie na temat eksploatacji ciep³omierzy AT1K SUPERCAL 439/439U, ich wad, zalet oraz oczekiwanych mo liwoœci stosowania prosimy kierowaæ na nasz adres. Niniejsza instrukcja jest podstawowym dokumentem s³u ¹cym do zapoznania siê z warunkami prawid³owej eksploatacji ciep³omierzy AT1K SUPERCAL 439/439U. Wszelkie szczegó³owe informacje wykraczaj¹ce poza zasiêg standardowej eksploatacji opisane s¹ w osobnej dokumentacji. Producent s³u y konsultacjami w razie napotkania na trudnoœci w czasie monta u i eksploatacji ciep³omierza.
