Deklaracja Właściwości Użytkowych DoP-12/0528-R-KEM-II

Transkrypt

1 Deklaracja Właściwości Użytkowych DoP-12/0528-R-KEM-II 1. Niepowtarzalny kod identyfikacyjny typu wyrou: R-K EM-II 2. Zaierzone zastosowanie lu zastosowania: typ ogólny Kotwy wklejane do zastosowania w Kotwy wklejane do wykonywania zaocowań w podłożach urowych opcja/kategoria ETAG 029 ociążenie statyczne lu quasi-statyczne ateriał Kotwy R-KEM II / R-KEM II-S / R-KEM II-W i RM50 / RM50-S / RM50-W są kotwai wklejanyi (typu iniekcyjnego) składającyi się z pojenika z zaprawą iniekcyjną, tulei perforowanej oraz pręta gwintowanego z sześciokątną nakrętką i podkładką, o wyiarach M8 do M16. Pręty gwintowane wykonane są z ocynkowanej galwanicznie stali węglowej, stali nierdzewnej A4-70 lu A4-80: , , lu stali nierdzewnej o podwyższonej odporności na korozję, klasy własności echanicznych 70: , , Producent: Rawlplug S.A. ul. Kwidzyńska 6, Wrocław, PL 4. Syste(-y) oceny i weryfikacji stałości właściwości użytkowych: Syste 1 5. Europejski dokuent oceny: ETAG 029 Kategorie użytkowe: B, C, D 6. Europejska ocena techniczna: ETA-12/0528 wydanie z dnia Jednostka ds. oceny technicznej: Instytut Techniki Budowlanej 8. Jednostka lu jednostki notyfikowane: 1488 na podstawie: oceny właściwości użytkowych wyrou udowlanego na podstawie adań (w ty poierania próek), oliczeń, taelarycznych wartości lu opisowej dokuentacji wyrou wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji kontynuacji nadzoru, oceny i ewaluacji zakładowej kontroli produkcji wydała certyfikat 1488-CPR-0369/W

2 9. Deklarowane właściwości użytkowe: Zasadnicze charakterystyki: Specyfikacja Podstawowe wyagania wg CPR techniczna ETA-12/0528 Uwagi: [1] Odporność echaniczna i stailność Deklarowane właściwości na stronie 2 [4] Bezpieczeństwo użytkowania Takie kryteria jak ważne dla [1]

3 Nośności charakterystyczne zaocowań kotew na wyrywanie z podłoża i na ścinanie Gęstość / Wytrzyałość na ściskanie Tuleja Roziar kotwy Efektywna głęokość zakotwienia Nośność charakterystyczna Nośność charakterystyczna ρ / f Φd s xl s M h ef 1 N Rk 2 V Rk [kg/d 3 ] / [N/ 2 ] [-] [-] [] [kn] [kn] Eleent nr 1. Cegła ceraiczna pełna: 240 x 115 x 71 (np. Wienererger Mz 20/2.0) ρ 2,0 kg/d 3 f 20 N/ 2 rak M8 80 6,0 3,5 M ,0 5,0 M ,0 7,0 M ,0 7,0 Eleent nr 2. Eleenty z autoklawizowanego etonu koórkowego AAC 7: 599 x 199 x 240 Nora: EN ρ 0,65 kg/d 3 f 6 N/ 2 rak M8 80 1,5 1,5 M ,0 2,0 M ,5 2,5 M ,0 2,5 Eleent nr 3. Cegła silikatowa pełna: 240 x 115 x 71 (np. KS NF 20/2.0 ) Nora: EN ρ 2,0 kg/d 3 f 20 N/ 2 rak M8 80 5,0 3,5 M ,0 5,0 M ,0 5,0 M ,0 5,0 Eleent nr 4. Eleenty silikatowe z otworai: 248 x 240 x 238 (np. KS Ratio Block 8 DF 12/1.4) Nora: EN ρ 1,4 kg/d 3 f 12 N/ 2 Φ12x50 M8 50 2,5 2,5 Φ12x80 M8 80 2,5 2,5 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,5 Φ15x85 M ,0 2,5 Φ15x125 M ,0 2,5 Φ20x85 M ,0 2,5 Eleent nr 5. Perforowane eleenty ceraiczne: 373 x 240 x 249 (np. Poroton Hlz 12/0.9 DF) Φ12x50 M8 50 2,0 2,0 ρ 0,9 kg/d 3 f 12 N/ 2 Φ12x80 M8 80 2,5 2,5 Φ15x85 M ,0 2,5 Φ15x125 M ,5 2,5 Φ15x85 M ,5 2,5 Φ15x125 M ,0 2,5 Φ20x85 M ,0 2,5 Eleent nr 6. Perforowane eleenty ceraiczne: 373 x 238 x 250 (np. Wienererger Porother 25 P+W) Φ12x50 M8 50 1,5 1,5 Φ12x80 M8 80 2,0 2,0

4 ρ 0,8 kg/d 3 f 15 N/ 2 Φ15x85 M ,5 2,0 Φ15x125 M ,5 2,5 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,5 Φ20x85 M ,5 2,5 Eleent nr 7. Perforowane eleenty ceraiczne: 380 x 250 x 238 (np. Leier Theropor 38 P+W) ρ 0,7 kg/d 3 f 10 N/ 2 Φ12x50 M8 50 1,5 1,5 Φ12x80 M8 80 2,0 2,0 Φ15x85 M ,0 2,0 Φ15x125 M ,5 2,5 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,5 Φ20x85 M ,0 2,5 Eleent nr 8. Perforowane eleenty ceraiczne: 375 x 250 x 238 (np. Kozłowice MEGA-MAX 250/238 P+W) ρ 0,8 kg/d 3 f 15 N/ 2 Φ12x50 M8 50 2,0 2,0 Φ12x80 M8 80 2,5 2,5 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,5 Φ15x85 M ,0 2,5 Φ15x125 M ,0 2,5 Φ20x85 M ,0 2,5 Eleent nr 9. Perforowane eleenty ceraiczne: 300 x 375 x 212 (np. LS Taleau Mono Rect) ρ 0,93 kg/d 3 f 6 N/ 2 Φ12x50 M8 50 0,9 0,9 Φ12x80 M8 80 0,9 0,9 Φ15x85 M ,0 1,5 Φ15x125 M ,0 2,0 Φ15x85 M ,0 2,0 Φ15x125 M ,0 2,0 Φ20x85 M ,5 1,2 Eleent nr 10. Perforowane eleenty ceraiczne: 500 x 200 x 314 (np. LS Taleau Rect) ρ 0,75 kg/d 3 f 6 N/ 2 Φ12x50 M8 50 1,2 0,9 Φ12x80 M8 80 1,2 1,2 Φ15x85 M ,5 1,5 Φ15x125 M ,5 1,5 Φ15x85 M ,0 1,5 Φ15x125 M ,0 2,0 Φ20x85 M ,5 1,5 Eleent nr 11. Perforowane eleenty ceraiczne: 300 x 300 x 212 (np. LS Monour 30) ρ 0,865 kg/d 3 f 6 N/ 2 Φ12x50 M8 50 0,9 0,9 Φ12x80 M8 80 0,9 0,9 Φ15x85 M ,5 1,2 Φ15x125 M ,5 1,5 Φ15x85 M ,5 1,5 Φ15x125 M ,5 1,5 Φ20x85 M ,5 1,5

5 Eleent nr 12. Perforowane eleenty ceraiczne: 500 x 200 x 314 (np. SM BGV Thero) 3 ρ 0,659 kg/d f 6 N/ 2 Φ12x50 M8 50 0,9 0,9 Φ12x80 M8 80 0,9 0,9 Φ15x85 M ,5 1,5 Φ15x125 M ,5 1,5 Φ15x85 M ,5 1,5 Φ15x125 M ,5 1,5 Φ20x85 M ,5 1,5 Eleent nr 13. Perforowane eleenty ceraiczne: 500 x 200 x 314 (np. SM BGV Thero Plus) ρ 0,755 kg/d 3 f 6 N/ 2 Φ12x50 M8 50 1,2 0,9 Φ12x80 M8 80 1,2 1,2 Φ15x85 M ,2 0,9 Φ15x125 M ,2 0,9 Φ15x85 M ,2 1,2 Φ15x125 M ,5 1,5 Φ20x85 M ,2 1,2 Eleent nr 14. Eleenty z etonu lekkiego z otworai Hl: 245 x 245 x 300 Nora: EN ρ 0,8 kg/d 3 f 2 N/ 2 Φ12x50 M8 50 1,2 1,2 Φ12x80 M8 80 1,5 1,5 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,0 Φ15x85 M ,5 2,5 Φ15x125 M ,5 2,5 Φ20x85 M ,5 2,5 ezpieczeństwa M=2,0 dla AAC (Eleent nr 2) i M=2,5 dla innych podłoży (w przypadku gdy rak wyagań krajowych) 1 W przypadku projektowania zgodnie z ETAG 029, Załącznik C: N =N =N =N =N Rk Rk,p Rk, R,p Rk,s 2 W przypadku projektowania zgodnie z ETAG 029, Załącznik C: V Rk =V Rk, =V Rk,c =V Rk,s W przypadku podłoży urowych pełnych (Eleent nr 1, 2 i 3) V Rk,c powinno yć oliczane wg ETAG 029, Załącznik C, równanie C.5.7. Nośności charakterystyczne zaocowań kotew na zginanie Roziar pręta M8 M10 M12 M16 Nośność charakterystyczna zaocowania kotwy na zginanie ezpieczeństwa M Rk,s Ms N A , ,25 A4-70 1,56 Przeieszczenia od ociążeń wyrywających Eleent nr 1 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,11 0,12 0,15 0,16 δ N [] 0,36 0,36 0,36 0,36

6 Eleent nr 2 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,05 0,07 0,10 0,11 δ N [] 0,19 0,19 0,20 0,22 Eleent nr 3 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,13 0,15 0,15 0,18 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 4 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,10 0,13 0,15 0,18 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 5 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,14 0,13 0,24 0,18 δ N [] 0,36 0,36 0,48 0,36 Eleent nr 6 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,09 0,27 0,14 0,16 δ N [] 0,36 0,54 0,36 0,36 Eleent nr 7 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,05 0,16 0,30 0,28 δ N [] 0,36 0,36 0,60 0,56 Eleent nr 8 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,08 0,10 0,10 0,27 δ N [] 0,36 0,36 0,36 0,54 Eleent nr 9 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,06 0,04 0,07 0,10 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 10 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,04 0,05 0,08 0,12 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 11 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,04 0,05 0,08 0,12 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 12 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,06 0,08 0,08 0,15 δ N [] 0,36 0,36 0,36 0,36 Eleent nr 13 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,04 0,04 0,10 0,07 δ N [] 0,36 0,36 0,36 0,36

7 Eleent nr 14 Roziar pręta M8 M10 M12 M16 δ N0 [] 0,22 0,25 0,30 0,20 δ N [] 0,44 0,50 0,60 0,40 Równanie N = N Rk / F x M, przy F = 1,4 Przeieszczenia od ociążeń ścinających Eleent nr 1 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,29 0,33 0,34 0,42 δ V [] 0,44 0,50 0,51 0,63 Eleent nr 2 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,15 0,16 0,22 0,23 δ V [] 0,23 0,24 0,33 0,35 Eleent nr 3 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,21 0,22 0,25 0,25 δ V [] 0,32 0,33 0,38 0,38 Eleent nr 4 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,10 0,13 0,16 0,20 δ V [] 0,15 0,20 0,24 0,30 Eleent nr 5 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,18 0,22 0,25 0,25 δ V [] 0,27 0,33 0,38 0,38 Eleent nr 6 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,18 0,21 0,23 0,19 δ V [] 0,27 0,32 0,35 0,29 Eleent nr 7 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,24 0,2 0,34 0,26 δ V [] 0,36 0,30 0,51 0,39 Eleent nr 8 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,11 0,13 0,36 0,27 δ V [] 0,17 0,20 0,54 0,41 Eleent nr 9 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,12 0,15 0,22 0,21 δ V [] 0,18 0,23 0,33 0,32 Eleent nr 10 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,11 0,14 0,15 0,25 δ V [] 0,17 0,21 0,23 0,38 Eleent nr 11 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,14 0,15 0,25 0,20

8 δ V [] 0,21 0,23 0,38 0,30 Eleent nr 12 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,09 0,11 0,24 0,26 δ V [] 0,14 0,17 0,36 0,39 Eleent nr 13 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,1 0,14 0,17 0,21 δ V [] 0,15 0,21 0,26 0,32 Eleent nr 14 Roziar pręta M8 M10 M12 M16 δ V0 [] 0,24 0,35 0,32 0,34 δ V [] 0,36 0,53 0,48 0,51 Równanie V = V Rk / F x M, przy F = 1,4 Współczynnik β odnoszący się do adań na placu udowy według ETAG 029, Załącznik B Rodzaj podłoża Roziar pręta Współczynnik β Eleent nr 1 M8 do M16 0,71 Eleent nr 2 M8 do M16 0,59 Eleent nr 3 do 14 M8 do M16 0,71 Eleent nr 1, 2 i 3 - odległość od krawędzi i rozstaw w przypadku wyrywania z podłoża d no S cr,n C cr,n S cr,in C cr,in [] [] [] [] [] 8 20 x d no 10 x d no x d no 10 x d no x d no 10 x d no x d no 10 x d no Eleent nr 4 do 14 - odległość od krawędzi i rozstaw w przypadku wyrywania z podłoża d no + Φd s xl s S cr,n C cr,n S cr,in C cr,in [] [] [] [] [] 8 + Φ12x50 I unit,ax 0,5 x I unit,ax Φ12x80 I unit,ax 0,5 x I unit,ax Φ15x85 I unit,ax 0,5 x I unit,ax Φ15x125 I unit,ax 0,5 x I unit,ax Φ15x85 I unit,ax 0,5 x I unit,ax Φ15x125 I unit,ax 0,5 x I unit,ax Φ20x85 I unit,ax 0,5 x I unit,ax Eleent nr 4 do 14 - odległość od krawędzi i rozstaw w przypadku ścinania d no + Φd s xl s S cr,cv C cr,cv [] [] [] 8 + Φ12x50 I unit,ax I unit,ax 8 + Φ12x80 I unit,ax I unit,ax 10 + Φ15x85 I unit,ax I unit,ax 10 + Φ15x125 I unit,ax I unit,ax 12 + Φ15x85 I unit,ax I unit,ax 12 + Φ15x125 I unit,ax I unit,ax 16 + Φ20x85 I unit,ax I unit,ax I unit,ax - aksyalna długość eleent urowego

9 Właściwości użytkowe określonego powyżej wyrou są zgodne z zestawe deklarowanych właściwości użytkowych. Niniejsza deklaracja właściwości użytkowych wydana zostaje zgodnie z rozporządzenie (UE) nr 305/2011 na wyłączną odpowiedzialność producenta określonego powyżej. W iieniu producenta podpisał(-a) Sławoir Jagła Pełnoocnik Systeu Zarządzania Jakością Wrocław,

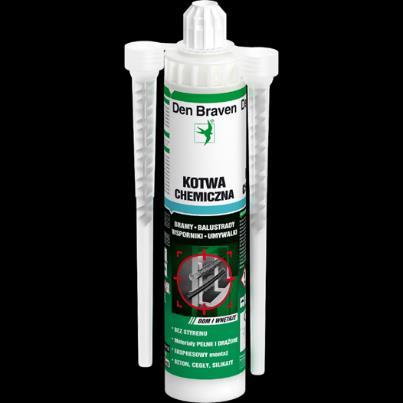

10 Deklaracja Właściwości Użytkowych DoP-12/0394-R-KEM-II 1. Niepowtarzalny kod identyfikacyjny typu wyrou: R-K EM-II 2. Zaierzone zastosowanie lu zastosowania: typ ogólny Kotwy wklejane do zastosowania w Kotwy wklejane z prętai ze stali ocynkowanej lu stali odpornej na korozję o średnicach M8 do M30 do wykonywania zaocowań w etonie niezarysowany opcja/kategoria ETAG 001 ociążenie statyczne lu quasi-statyczne ateriał Kotwy wklejane (typu iniekcyjnego) składające się z zaprawy iniekcyjnej: RAWL R-KEM II / RAWL R-KEM II-S / RAWL R-KEM II-W i RAWL RM50 / RAWL RM50-S / RAWL RM50-W, dostarczanej w pojeniku wyposażony w dyszę wylotową, uożliwiającą ieszanie składników zaprawy i aplikowanej za poocą dozownika pistoletowego oraz pręta gwintowanego o wyiarach M8 do M30. Pręty gwintowane wykonane są z ocynkowanej galwanicznie stali węglowej, stali nierdzewnej A4-70 lu A4-80: , , lu stali nierdzewnej o podwyższonej odporności na korozję, klasy własności echanicznych 70: , , i dostarczane z sześciokątną nakrętką i podkładką. 3. Producent: Rawlplug S.A. ul. Kwidzyńska 6, Wrocław, PL 4. Syste(-y) oceny i weryfikacji stałości właściwości użytkowych: Syste 1 5. Europejski dokuent oceny: ETAG 001 Kotwy etalowe do stosowania w etonie. Część 1 Kotwy - zagadnienia ogólne i Część 5 Kotwy wklejane Kategorie użytkowe: 1, 2 6. Europejska ocena techniczna: ETA-12/0394 wydanie z dnia Jednostka ds. oceny technicznej: Instytut Techniki Budowlanej 8. Jednostka lu jednostki notyfikowane: 1488 na podstawie: oceny właściwości użytkowych wyrou udowlanego na podstawie adań (w ty poierania próek), oliczeń, taelarycznych wartości lu opisowej dokuentacji wyrou wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji kontynuacji nadzoru, oceny i ewaluacji zakładowej kontroli produkcji wydała certyfikat 1488-CPD-0327/W

11 9. Deklarowane właściwości użytkowe: Zasadnicze charakterystyki: Specyfikacja Podstawowe wyagania wg CPR techniczna ETA-12/0394 Uwagi: [1] Odporność echaniczna i stailność Deklarowane właściwości na stronie 2 [4] Bezpieczeństwo użytkowania Takie kryteria jak ważne dla [1]

12 Zniszczenie stali, pręt gwintowany ze stali w klasie własności echanicznych 5.8 Nośność charakterystyczna ezpieczeństwa Nośność charakterystyczna ezpieczeństwa Zniszczenie stali, pręt gwintowany ze stali w klasie własności echanicznych 8.8 Zniszczenie stali, pręt gwintowany ze stali w klasie własności echanicznych 10.9 Nośność charakterystyczna ezpieczeństwa Zniszczenie stali, pręt gwintowany ze stali w klasie własności echanicznych 12.9 Nośność charakterystyczna ezpieczeństwa Nośność charakterystyczna ezpieczeństwa Nośność charakterystyczna ezpieczeństwa Zniszczenie stali, pręt gwintowany ze stali nierdzewnej A4-70 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej A4-80 Zniszczenie stali, pręt gwintowany ze stali o podwyższonej odporności na korozję klasy 70 Nośność charakterystyczna ezpieczeństwa Zniszczenie przez wyrywanie i zniszczenie stożka etonowego Nośność charakterystyczna w niezarysowany etonie klasy C20/25 Zakres teperatur I: 40ºC/24ºC Zakres teperatur II: 80ºC/50ºC Współczynnik zwiększający przy τ τ τ Ψ c ezpieczeństwa dla kategorii użytkowej = Zniszczenie przez rozłupanie Efektywna głęokość s crnp C cr,np =, 2

13 Odległość kotwy od krawędzi podłoża 2*h 1) gdy rak wyagań krajowych 2) h gruość eleent etonowego; h głęokość zakotwienia

14 Właściwości użytkowe określonego powyżej wyrou są zgodne z zestawe deklarowanych właściwości użytkowych. Niniejsza deklaracja właściwości użytkowych wydana zostaje zgodnie z rozporządzenie (UE) nr 305/2011 na wyłączną odpowiedzialność producenta określonego powyżej. W iieniu producenta podpisał(-a) Sławoir Jagła Pełnoocnik Systeu Zarządzania Jakością Wrocław,
