Europejska Ocena Techniczna. ETA-13/0584 z 24/09/2014. Część ogólna. Jednostka Oceny Technicznej wydająca Europejską Ocenę Techniczną

Transkrypt

1 Członek INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA ul. Filtrowa 1 tel.: (+48 22) (+48 22) fax: (+48 22) Europejska Ocena Techniczna z 24/09/2014 Część ogólna (English language translation the original version is in Polish language) Jednostka wydająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Grupa wyrobów, do której wyrób budowlany należy Instytut Techniki Budowlanej Stalowe kotwy rozporowe o kontrolowanej deformacji, w rozmiarach M6, M8, M10, M12, M16 i M20, do wielopunktowych zamocowań niekonstrukcyjnych w betonie Producent RAWLPLUG S.A. ul. Kwidzyńska Wrocław Polska Zakłady produkcyjne Zakłady Produkcyjne nr 6 i 7 Niniejsza Europejska Ocena Techniczna zawiera Niniejsza Europejska Ocena Techniczna została wydana zgodnie z Rozporządzeniem (EU) Nr 305/2011, na podstawie 10 stron, w tym 3 Załączniki, które stanowią integralną część niniejszej Oceny Wytyczne do Europejskich Aprobat Technicznych ETAG 001, wydanie kwiecień 2013 r. Kotwy metalowe do stosowania w betonie Część 1: Kotwy zagadnienia ogólne i Część 6: Kotwy metalowe do wielopunktowych zamocowań niekonstrukcyjnych, stosowane jako Europejski Dokument Oceny (EAD) Niniejsza wersja zastępuje wydaną 27/06/2013

2 Strona 2 Europejskiej, wydanej 24/09/2014 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w języku oficjalnym tej jednostki. Tłumaczenia niniejszej Europejskiej Oceny Technicznej na inne języki powinny w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinny być zidentyfikowane jako tłumaczenia. Udostępnianie niniejszej Europejskiej, włączając środki przekazu elektronicznego, powinno odbywać się w całości. Jakkolwiek publikowanie części dokumentu jest możliwe, za pisemną zgodą Jednostki. W tym przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu.

3 Strona 3 Europejskiej, wydanej 24/09/2014 Część szczegółowa 1 Opis techniczny wyrobu są kotwami rozporowymi o kontrolowanej deformacji, w rozmiarach M6, M8, M10, M12, M16 i M20. Kotwy R-DCA i R-DCL są wykonywane ze stali ocynkowanej, a kotwy R-DCA-A4 są wykonywane ze stali odpornej na korozję. Kotwę wprowadza się w wywiercony otwór, a zakotwienie następuje poprzez rozprężenie przy kontrolowanej deformacji kotwy. Opis wyrobu podano w Załączniku A1. 2 Określenie zakresu stosowania zgodnie z odpowiednim EAD Właściwości użytkowe podane w p. 3 mają zastosowanie jedynie wtedy, gdy kotwy są stosowane zgodnie z warunkami podanymi w Załącznikach B1 do B3. Postanowienia niniejszej Europejskiej oparte są na założeniu przewidywanego 50-letniego okresu użytkowania kotwy. Założenie dotyczące okresu użytkowania wyrobu nie może być interpretowane jako gwarancja udzielana przez Producenta lub Jednostkę, ale jako informacja, która może być wykorzystana przy wyborze odpowiedniego wyrobu, w związku z przewidywanym, ekonomicznie uzasadnionym okresem użytkowania obiektu. 3 Właściwości użytkowe wyrobu i metody ich sprawdzania 3.1 Właściwości użytkowe wyrobu Nośność i stateczność (Wymaganie Podstawowe 1) Zasadnicze charakterystyki Nośności charakterystyczne we wszystkich kierunkach Odległości od krawędzi i rozstaw Właściwości użytkowe Patrz Załącznik C1 Patrz Załącznik C Bezpieczeństwo pożarowe (Wymaganie Podstawowe 2) Zasadnicze charakterystyki Reakcja na ogień Nośności charakterystyczne w przypadku oddziaływania pożaru Właściwości użytkowe Kotwy spełniają wymagania klasy A1 Patrz Załącznik C Higiena, zdrowie i środowisko (Wymaganie Podstawowe 3) W uzupełnieniu do zapisów zawartych w niniejszej Europejskiej Aprobacie Technicznej, związanych z substancjami niebezpiecznymi, mogą obowiązywać wymagania odnoszące się do wyrobów, dotyczące tego zagadnienia (np. transponowane europejskie prawodawstwo i prawa krajowe, regulacje i przepisy administracyjne). W celu spełnienia postanowień Rozporządzenia, wymagania te także powinny być spełnione w każdym przypadku, gdy mają zastosowanie.

4 Strona 4 Europejskiej, wydanej 24/09/ Bezpieczeństwo użytkowania (Wymaganie Podstawowe 4) W przypadku Wymagania Podstawowego Bezpieczeństwo użytkowania obowiązują te same wymagania jak w przypadku Wymagania Podstawowego Nośność i stateczność (Wymaganie Podstawowe 1) Zrównoważone wykorzystanie zasobów naturalnych (Wymaganie Podstawowe 7) Właściwość użytkowa nie oznaczona (NPD). 3.2 Metody sprawdzania Ocena przydatności kotew do zamierzonego stosowania, z zachowaniem wymagań nośności, stateczności i bezpieczeństwa użytkowania w rozumieniu Wymagań Podstawowych 1 i 4, dokonano zgodnie z ETAG 001 Kotwy metalowe do stosowania w betonie, Część 1: Kotwy zagadnienia ogólne i Część 6: Kotwy metalowe do wielopunktowych zamocowań niekonstrukcyjnych. Oceny przydatności kotew do stosowania z uwzględnieniem wymagań dotyczących odporności ogniowej dokonano zgodnie z Raportem Technicznym EOTA TR 020 Ocena zakotwień w betonie w zakresie odporności ogniowej. 4 System oceny i weryfikacji stałości właściwości użytkowych (zwany dalej AVCP) z odniesieniem do podstawy formalnej Zgodnie z Decyzją 97/161/EC Komisji Europejskiej, ma zastosowanie system oceny i weryfikacji stałości właściwości użytkowych (patrz: Załącznik V do Rozporządzenia (EU) Nr 305/2011) podany w poniższej tablicy. Wyrób Kotwy metalowe do stosowania w betonie (pod małym obciążeniem) Przeznaczenie Do stosowania w dodatkowych systemach mocowania do betonu takich elementów jak lekkie sufity podwieszane i instalacje Poziom lub klasa System 2+ 5 Szczegóły techniczne niezbędne do wprowadzenia systemu AVCP, zgodnie z odpowiednim EAD Szczegóły techniczne niezbędne do wprowadzenia systemu AVCP zostały określone w Planie Kontroli zdeponowanym w Instytucie Techniki Budowlanej. W przypadku badań typu wyniki badań przeprowadzonych jako część oceny do Europejskiej powinny być wykorzystywane, dopóki nie nastąpią zmiany linii produkcyjnej lub zakładu produkcyjnego. W takich przypadkach niezbędny zakres badań typu powinien być uzgodniony między Instytutem Techniki Budowlanej i jednostką notyfikowaną. Wydana w Warszawie 29/09/2014 przez Instytut Techniki Budowlanej IT Marek Kaproń Zastępca Dyrektora ITB

5 Strona 5 Europejskiej, wydanej 24/09/2014 tuleja R-DCA i R-DCA-A4 tuleja R-DCL Oznaczenie: trzpień ruchomy Znak identyfikacyjny RAWL Rozmiar: Mxx (A4) xx rozmiar gwintu A4 w przypadku stali odpornej na korozję Tablica A1. Kotwy R-DCA i R-DCL materiały i wymiary R-DCA / R-DCL M6 M8 M10 M12 M16 M20 Długość kotwy L [mm] Średnica wewnętrzna d [mm] Średnica zewnętrzna D [mm] Długość gwintu Lg [mm] Materiał kotwy Materiał śruby lub pręta gwintowanego Stal według ASTM A510, SAE 1008 lub SAE 1010; grubość powłoki cynkowej > 5 µm f uk 450 N/mm 2 i f yk 360 N/mm 2 Stal, klasa własności 4.8 według EN-ISO 898-1; grubość powłoki cynkowej > 5 µm Tablica A2. Kotwa R-DCA-A4 materiały i wymiary R-DCA-A4 M6 M8 M10 M12 M16 Długość kotwy L [mm] Średnica wewnętrzna d [mm] Średnica zewnętrzna D [mm] Długość gwintu Lg [mm] Materiał kotwy Stal odporna na korozję według EN (AISI 316) f uk 500 N/mm 2 i f yk 210 N/mm 2 Materiał śruby lub pręta gwintowanego Tablica A3. Trzpień ruchomy materiały i wymiary Stal odporna na korozję według EN 10088; klasa własności 70 według EN ISO 3506 Trzpień ruchomy M6 M8 M10 M12 M16 M20 Średnica tylna d2 [mm] 5,0 6,4 8,0 10,3 13,5 16,8 Średnica przednia d3 [mm] 4,3 5,1 6,8 7,8 13,0 15,2 Długość lc [mm] 9,8 11,4 16,0 20,8 29,2 30,0 Materiał trzpienia Stal według JISG3505, SWRM8K lub SWRM10K; grubość powłoki cynkowej > 5 µm lub stal odporna na korozję według EN (AISI 316) Opis wyrobu Charakterystyka wyrobu Załącznik A1

6 Strona 6 Europejskiej, wydanej 24/09/2014 ZAKRES STOSOWANIA Zastosowanie kotew: Wielopunktowe zamocowania niekonstrukcyjne: rozmiary od M6 do M20. Obciążenia statyczne lub guasi-statyczne: rozmiary od M6 do M20. Zamocowania podlegające wymaganiom w zakresie odporności ogniowej: rozmiary od M8 do M20 (R-DCA i R-DCL) i rozmiary od M8 do M16 (R-DCA-A4). Materiał podłoża: Zbrojony lub niezbrojony beton zwykły klasy nie niższej niż C20/25 i nie wyższej niż C50/60 według normy EN 206. Beton zarysowany i niezarysowany: rozmiary od M6 do M20 (R-DCA, R-DCL) i M6 do M16 (R-DCA-A4). Warunki stosowania (warunki środowiskowe): R-DCA, R-DCL wszystkich rozmiarów (stal ocynkowana) i R-DCA-A4 rozmiar M6 (stal odporna na korozję): konstrukcje znajdujące się w suchych warunkach wewnętrznych. R-DCA-A4 rozmiary od M8 to M16 (stal odporna na korozję): konstrukcje znajdujące się w suchych warunkach wewnętrznych, jak również na zewnątrz i narażonych na działanie czynników atmosferycznych (włączając w to środowisko przemysłowe i środowisko morskie) albo znajdujące się w wilgotnych warunkach wewnętrznych, jeżeli środowisko, w jakim występują, nie jest środowiskiem agresywnym korozyjnie. Środowiskami agresywnymi korozyjnie są np. miejsca narażone na ciągłe zalewanie lub opryskiwanie wodą morską, pomieszczenia basenów kąpielowych, w których występują opary chloru, pomieszczenia, w których występuje znaczne zanieczyszczenie związkami chemicznymi (np. zakłady odsiarczania lub wnętrza tuneli, w których są stosowane środki chemiczne do odladzania powierzchni). Projektowanie: Zakotwienia powinny być projektowane, a projekt autoryzowany przezuprawnionego projektanta z doświadczeniem w technice zakotwień. Obliczenia sprawdzające i dokumentacja rysunkowa powinny być sporządzone z uwzględnieniem obciążeń, jakie powinny być przeniesione. W dokumentacji rysunkowej powinno być podane rozmieszczenie kotew (np. względem zbrojenia lub podpór). Zakotwienia pod obciążenia statyczne lub guasi-statyczne powinny być projektowane zgodnie z ETAG 001, Annex C, metoda A, wydanie sierpień 2010 r. Projektowanie zamocowań podlegających wymaganiom w zakresie odporności ogniowej powinno odbywać się z uwzględnieniem warunków podanych w Raporcie Technicznym EOTA TR 020. Kotwy mogą być stosowane wyłacznie do wielopunktowych zamocowań niekonstrukcyjnych według ETAG 001, Część 6, wydanie sierpień 2010 r. Montaż: Kotwy powinny być osadzane przez odpowiednio wyszkolony personel, pod nadzorem osoby upoważnionej. Stosować należy kotwy dostarczone przez producenta, bez zmian elementów składowych kotew. Kotwy powinny być osadzane zgodnie z instrukcją producenta, z zastosowaniem odpowiednich narzędzi. Sprawdzać należy, czy beton jest odpowiednio zagęszczony, np. czy nie występują znaczne pustki powietrzne. Otwory powinny być usytuowane w taki sposób, że nie następuje uszkodzenie zbrojenia podłoża. W przypadku otworu, w którym nie osadzono kotwy: nowe wiercenie należy wykonywać w odległości nie mniejszej niż podwójna głębokość ww. otworu lub w mniejszej odległości pod warunkiem, że otwór będzie wypełniony zaprawą o wysokiej wytrzymałości oraz że otwór nie będzie leżał na kierunku obciążenia ścinającego lub rozciągającego. Kotwy należy osadzać na efektywną głębokość osadzenia. Rozprężenie kotwy następuje przez uderzenie trzpienia ruchomego. Zakres stosowania Zakres stosowania Załącznik B1

7 Strona 7 Europejskiej, wydanej 24/09/2014 Tablica B1: Paramerty montażu Rozmiar kotwy Efektywna głębokość zakotwienia Głębokość otworu Średnica otworu Moment dokręcenia (max) Minimalna grubość elementu betonowego (min) Głębokość wkręcenia (min) Głębokość wkręcenia (max) Średnica otworu w mocowanym elemencie [mm] [mm] [mm] [Nm] [mm] [mm] [mm] [mm] hef h1 d0 max Tinst hmin ls, min ls, max df M , M M M M M Zakres stosowania Parametry montażu Załącznik B2

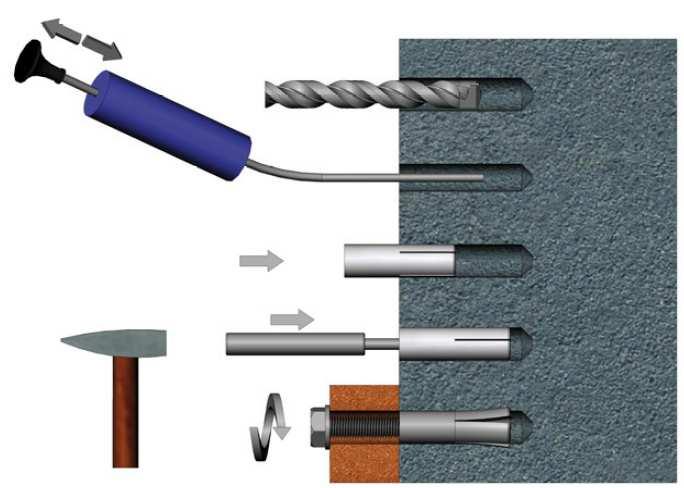

8 Strona 8 Europejskiej, wydanej 24/09/2014 Narzędzia do montażu M6 M8 M10 M12 M16 M20 Średnica d4 [mm] 5,0 6,6 8,3 10,2 13,5 16,8 Średnica d5 [mm] 7,5 9,5 11,5 14,5 19,5 24,5 Długość l2 [mm] 14,8 18,0 23,0 28,0 33,0 47,0 Zakres stosowania Instrukcja montażu Załącznik B3

9 Strona 9 Europejskiej, wydanej 24/09/2014 Tablica C1: Nośności charakterystyczne R-DCA i R-DCL (projektowanie wg ETAG 001, Annex C, metoda C) R-DCA i R-DCL Klasa własności M6 M8 M10 M12 M16 M20 Wszystkie kierunki działania obciążenia (klasa własności śruby lub pręta gwintowanego 4.8) Nośność charakterystyczna w zarysowanym lub niezarysowanym betonie C20/25 do C50/60 Częściowy współczynnik bezpieczeństwa (uwzględniony montażowy współczynnik bezpieczeństwa γ2 = 1,4) FRk [kn] 4.8 1,52 3,01 4,57 6,43 13,31 17,38 γm 1 [-] Rozstaw scr [mm] Odległość od krawędzi ccr [mm] Charakterystyczny moment zginający Nośność charakterystyczna M 0 Rk,S 2 [Nm] Nośność charakterystyczna M 0 Rk,S 2 [Nm] Nośność charakterystyczna M 0 Rk,S 2 [Nm] Nośność charakterystyczna M 0 Rk,S 2 [Nm] Częściowy współczynnik bezpieczeństwa - 2,1 γms 1 [-] - 1,25 1 w przypadku braku innych wymagań krajowych 2 charakterystyczny moment zginający M 0 Rk,S wg równania (5.5) w ETAG 001, Załącznik C Tablica C2: Nośności charakterystyczne R-DCA-A4 (projektowanie wg ETAG 001, Annex C, metoda C) R-DCA-A4 Klasa własności M6 M8 M10 M12 M16 Wszystkie kierunki działania obciążenia (klasa własności śruby lub pręta gwintowanego A4-70) Nośność charakterystyczna w zarysowanym lub niezarysowanym betonie C20/25 do C50/60 Częściowy współczynnik bezpieczeństwa (uwzględniony montażowy współczynnik bezpieczeństwa γ2 = 1,4) FRk [kn] A4-70 1,00 2,01 3,20 4,59 8,27 γm 1 [-] Rozstaw scr [mm] Odległość od krawędzi ccr [mm] Charakterystyczny moment zginający Nośność charakterystyczna M 0 Rk,S 2 [Nm] A Częściowy współczynnik bezpieczeństwa - 2,1 γms 1 [-] - 1,25 1 w przypadku braku innych wymagań krajowych 2 charakterystyczny moment zginający M 0 Rk,S wg równania (5.5) w ETAG 001, Załącznik C Właściwości użytkowe Nośności charakterystyczne Załącznik C1

10 Strona 10 Europejskiej, wydanej 24/09/2014 Tablica C3: Nośności charakterystyczne w przypadku oddziaływania pożaru, w betonie C20/25 do C50/60 R-DCA i R-DCL (projektowanie wg ETAG 001, Annex C, metoda C) Klasa odporności ogniowej R-DCA i R-DCL M8 M10 M12 M16 M20 Wszystkie kierunki działania obciążenia (klasa własności śruby lub pręta gwintowanego 4.8) R30 R60 Nośność [kn] 0,3 0,8 1,3 2,4 3,7 charakterystyczna R90 [kn] 0,3 0,6 1,1 2,0 3,2 FRk,fi 1 [kn] 0,4 0,9 1,6 3,1 4,3 R120 [kn] 0,2 0,5 0,8 1,6 2,5 Rozstaw scr,fi [mm] 4 x hef Odległość od krawędzi ccr,fi [mm] 2 x hef Metoda projektowania obejmuje kotwy narażone na działania ognia tylko z jednego kierunku. W przypadku działania ognia z więcej niż jednego kierunku, odległość od krawędzi powinna być 300 mm. 1 w przypadku braku innych wymagań krajowych należy stosować częściowy współczynnik bezpieczeństwa γ m,fi = 1,0 Tablica C4: Nośności charakterystyczne w przypadku oddziaływania pożaru, w betonie C20/25 do C50/60 R-DCA-A4 (projektowanie wg ETAG 001, Annex C, metoda C) Klasa odporności ogniowej R-DCA-A4 M8 M10 M12 M16 Wszystkie kierunki działania obciążenia (klasa własności śruby lub pręta gwintowanego A4-70) R30 R60 Nośność [kn] 0,5 0,8 1,1 2,1 charakterystyczna R90 [kn] 0,5 0,8 1,1 2,1 FRk,fi 1 [kn] 0,5 0,8 1,1 2,1 R120 [kn] 0,4 0,6 0,9 1,6 Rozstaw scr,fi [mm] 4 x hef Odległość od krawędzi ccr,fi [mm] 2 x hef Metoda projektowania obejmuje kotwy narażone na działania ognia tylko z jednego kierunku. W przypadku działania ognia z więcej niż jednego kierunku, odległość od krawędzi powinna być 300 mm. 1 w przypadku braku innych wymagań krajowych należy stosować częściowy współczynnik bezpieczeństwa γ m,fi = 1,0 Właściwości użytkowe Nośności charakterystyczne w przypadku oddziaływania pożaru Załącznik C2
