1 Wizyta + szkolenie w VEDAG Bamberg Teoria VEDAG Polska z klientami mgr inż. (FH) Thomas Pfeiffer / mgr inż. (FH) Sebastian Riegler r. Seite 1

2 Bamberg wart jest podróży! Seite 2

3 Państwa DZISIEJSZY partner w rozmowach... ma swe oblicze : mgr inż.(fh) Thomas Pfeiffer Seite 3

4 VEDAG: Rachunek z 7. września 1935 roku 1846 w Młynie Zakonnym w Lipsku rodzina C.F. Weber rozpoczęła impregnację tektury na okładki książek. W tym miejscu, przed ponad 170 laty położono kamień węgielny pod dzisiejszą firmę VEDAG. Seite 4

5 Wielki pożar w Bambergu r. Fabryka spłonęła 16. czerwca 2011 r. Zdjęcie z etapu odbudowy we wrześniu 2012 r. Seite 5

6 Seite 6

VEDAG GmbH Bamberg Profil Nowa linia produkcyjna

lokalizacji Ilość na zmianę, na linię ~ 20.

175 pracowników w lokalizacji, wliczając

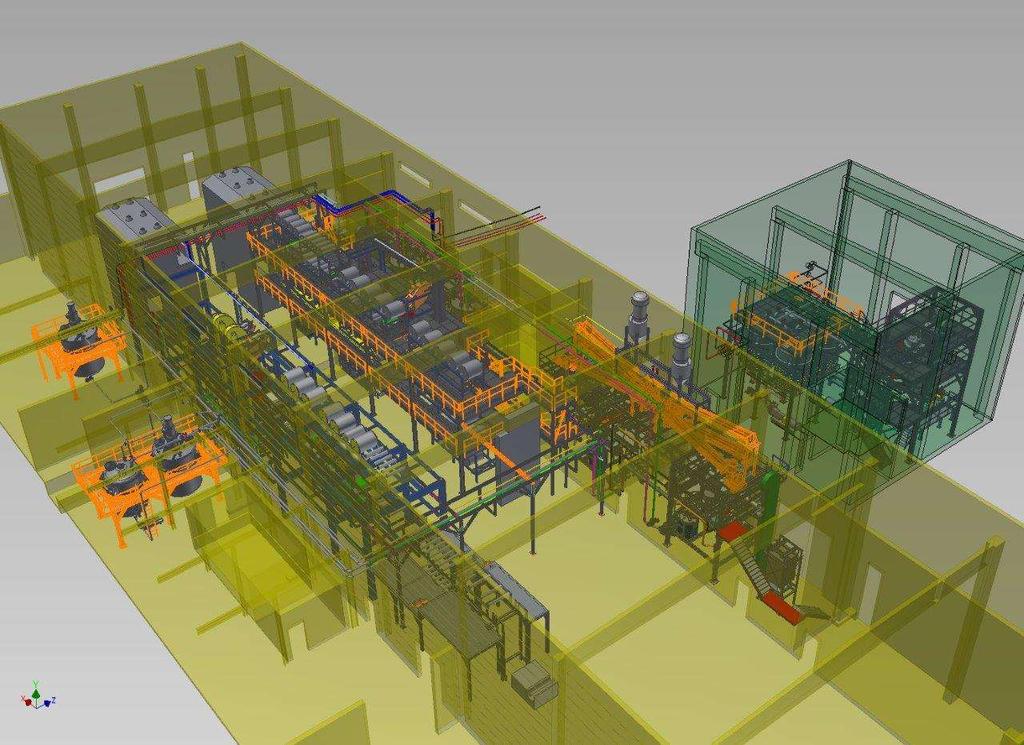

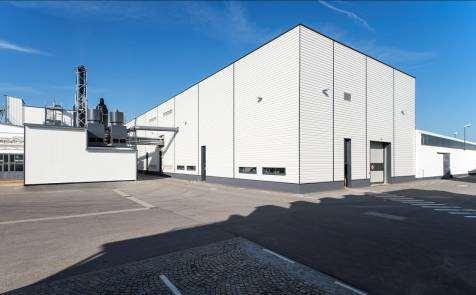

7 VEDAG GmbH Bamberg Profil Nowa linia produkcyjna w Bambergu VEDAG ustala nowe standardy w starej lokalizacji Ilość na zmianę, na linię ~ m kw. Ok. 175 pracowników w lokalizacji, wliczając pracowników terenowych W 2016 roku firma VEDAG świętowała jubileusz 170-lecia istnienia. Seite 7

8 Widok całości zakładu Seite 8

9 Sprawy, o których dziś rozmawiamy VEDAG Twój ekspert od dachów płaskich Hydroizolacja dachów płaskich - Nowe i innowacyjne produkty - Jednowarstwowa hydroizolacja z pap bitumicznych modyfikowanych polimerami Seite 9

10 Sprawy, o których dziś rozmawiamy VEDAG Twój ekspert od dachów płaskich Hydroizolacja dachów płaskich - Nowe i innowacyjne produkty - Jednowarstwowa hydroizolacja z pap bitumicznych modyfikowanych polimerami Seite 10

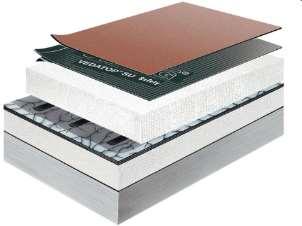

11 Warianty układów warstw Seite 11

12 Papy paroizolacyjne Seite 12

13 Technologia VEDAGARD Safety Bezpieczny zakład w zbliżeniu Seite 13

ze stalowej blachy trapezowej Zintegrowana perforowana przekładka na podłoża zdatne do

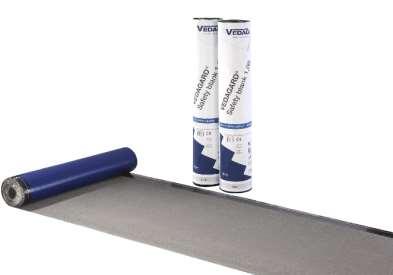

14 VEDAGARD Safety blank Samoprzylepna na zimno papa paroizolacyjna z drobnziarnistą posypką i bezpiecznym zakładem Safety Szerokość: 1,08 m ułatwiająca ekonomiczne układanie na profilach ze stalowej blachy trapezowej Zintegrowana perforowana przekładka na podłoża zdatne do gwoździowania Optymalnie nadaje się do klejenia termoizolacji klejem VEDAFOAM mini i VEDAPUK STAR Seite 14

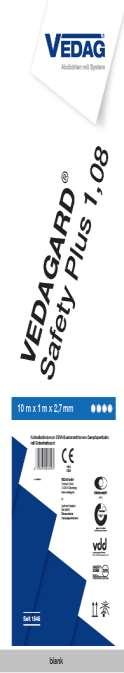

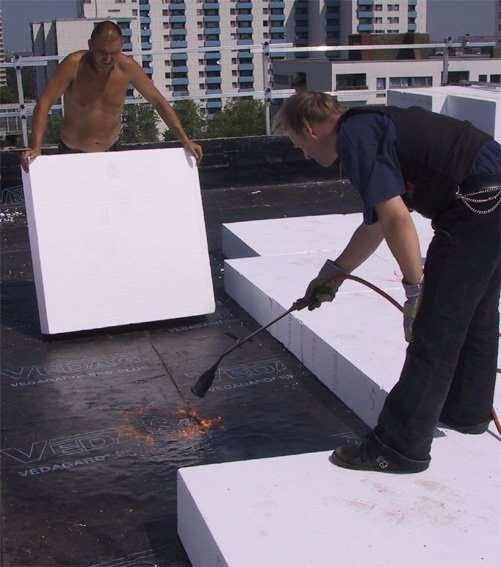

15 VEDAGARD Safety Plus STAR Seite 15

16 VEDAGARD Safety Plus Seite 16

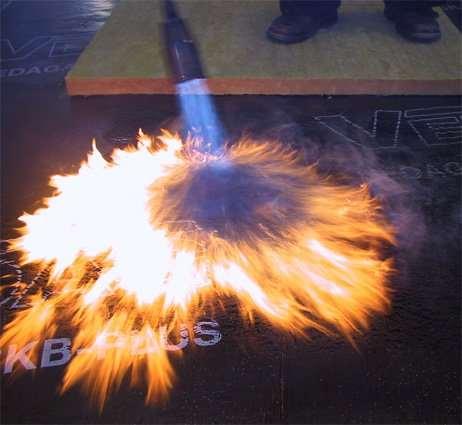

17 Warianty dodatkowe / przyklejanie wełny mineralnej Aktywacja wierzchniej warstwy klejącej Seite 17

18 VEDAGARD Safety Plus - Berliński Zamek Humboldtforum Seite 18

19 VEDAGARD Safety - Berliński Zamek Humboldtforum Seite 19

20 Papy podkładowe Seite 20

21 Rozwiązanie dachu VEDAG / Dach nieocieplony na deskowaniu VEDASTAR SU-NR Vlies Seite 21

22 VEDASTAR SU-NR Vlies VEDASTAR SU-NR Vlies: Przybijana gwoździami papa podkładowa o antypoślizgowej stronie wierzchniej, do stosowania na dachach stromych STAR Seite 22

23 VEDASTAR SU-NR Vlies Wszystkie zalety włókniny VEDASTAR SU-NR: Opracowana specjalnie jako 1. warstwa hydroizolacji na podłożach zdatnych do gwoździowania Uniwersalne zastosowanie, także na płytach termoizolacyjnych Antypoślizgowy wierzch Zintegrowana przekładka do montażu na podłożach zdatnych do gwoździowania Szybki i bezpieczny montaż na dachach o dowolnych nachyleniach Odporna na rozerwanie gwoździem wkładka nośna o wysokiej stabilności powierzchniowej Seite 23

24 VEDASTAR SU-NR Vlies Seite 24

25 Przykład gwoździowania (wg normy niemieckiej) Ilość gwoździ zależnie od stref wiatrowych Strona 1 z 2 Tabela 2: strefa wiatrowa 2 - interior Wysokość budynku Wnętrze* Krawędź wewnętrzna* Krawędź zewnętrzna* Narożniki* Seite 25

26 Papy nawierzchniowe Seite 26

27 Rozwiązanie VEDAG na dach nieocieplony na deskowaniu VEDASTAR DUO SO Seite 27

VEDASTAR DUO SO Papa wierzchnia STAR z aktywowaną termicznie stroną spodnią Innowacyjna VEDASTAR DUO SO to perfekcyjne połączenie technologii DUO z technologią materiałów samoprzylepnych.

Wierzchnia, bardzo stabilna warstwa bitumiczno-plastomerowa charakteryzuje się wysoką odpornością na obciążenia mechaniczne i termiczne, a co za tym idzie znacznie dłuższą żywotnością.

28 VEDASTAR DUO SO Papa wierzchnia STAR z aktywowaną termicznie stroną spodnią Innowacyjna VEDASTAR DUO SO to perfekcyjne połączenie technologii DUO z technologią materiałów samoprzylepnych. Technologia DUO łączy zalety pap bitumiczno-plastomerowych (APP) i pap bitumicznoelastomerowych (SBS). Wierzchnia, bardzo stabilna warstwa bitumiczno-plastomerowa charakteryzuje się wysoką odpornością na obciążenia mechaniczne i termiczne, a co za tym idzie znacznie dłuższą żywotnością. Spodnia papa bitumiczno-elastomerowa ułatwia stosowanie. Dzięki zastosowaniu bitumu SBS na całej grubości zakładu wzdłużnego zapewniony jest trwałe i bezproblemowe jego połączenie. W technologii samoprzylepnej wystarczy doprowadzić tylko niewielką ilość ciepła poprzez aktywację termiczną, aby trwale połączyć papę nawierzchniową z podkładową. Oprócz doskonałych cech związanych z efektywnością stosowania, bezpieczeństwem i żywotnością materiału VEDASTAR DUO SO perfekcyjnie nadaje się do wykonywania powierzchni dachów o wysokiej estetyce. Seite 28

29 VEDASTAR DUO SO / Profil produktu 8 cm Wymiary: 1,00m x 7,50m Grubość łączna: 4,2 mm Układ warstw ( od góry do dołu) Posypka mineralna Dolomitgrau + zrywana taśma na krawędzi wzdłużnej Bitum plastomerowy/ krawędź wzdł.: bitum elastomerowy HT KTP (kompozyt siatki szklanej i włókniny kompozytowej) Bitum elastomerowy HT, samoprzylepny termicznie Zrywana folia Seite 29

30 VEDASTAR DUO SO / Sposób układania Seite 30

31 VEDASTAR DUO SO / Sposób układania Seite 31

32 Kryterium systemowe: doświadczenie Zaufanie Seite 32

33 Kryterium systemowe: doświadczenie Zaufanie Przykład z praktyki 35 lat później: VEDASTAR DUO SO Zakład BMW w Dingolfing ~ m² Seite 33

34 Kryterium systemowe: doświadczenie Zaufanie Seite 34

Wieloletnie doświadczenie w klejeniu na zimno

obecnie nośniki z tkaniny szklanej lub włókniny

Wkładkom kompozytowym, takim jak tu zaprezentowane

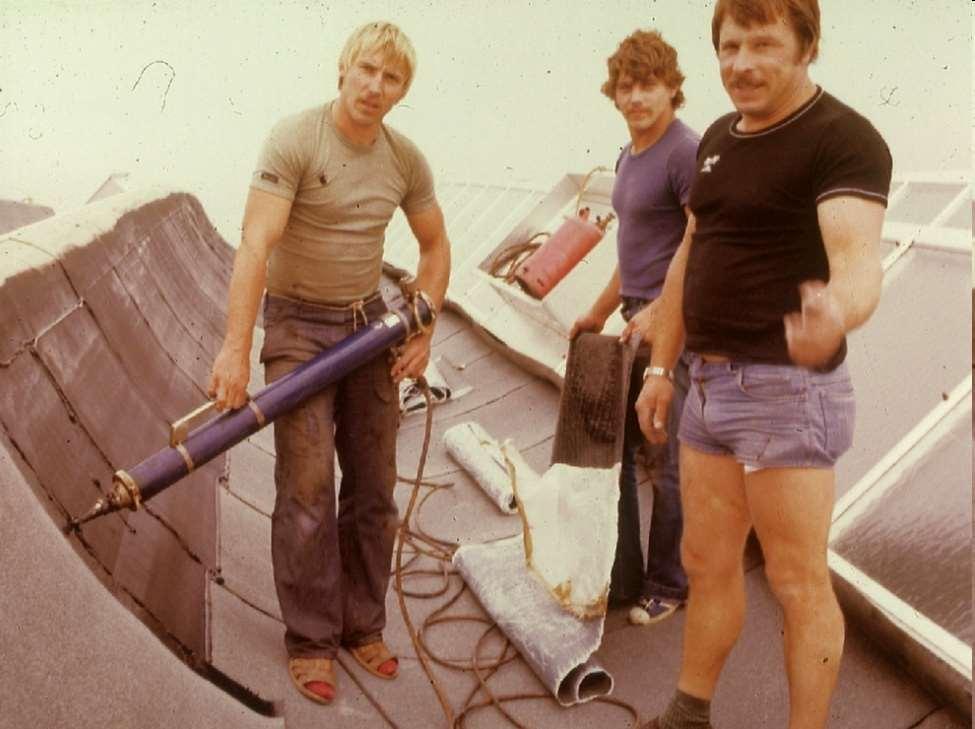

35 Wieloletnie doświadczenie w klejeniu na zimno Podsumowanie rozwoju od papy smołowej do polimerowobitumicznej. Jaki jest stan techniki w 1989 roku? Co niesie przyszłość? Autor: Bert Haushofer Wkładki nośne do pap stanowią obecnie nośniki z tkaniny szklanej lub włókniny poliestrowej. Dalszy rozwój zmierza ku tzw. Wkładkom kompozytowym, takim jak tu zaprezentowane Przykład układania polimerowo-bitumicznych pap dachowych metodą klejenia na zimno szczególnie przydatną do wykonywania hydroizolacji na dachach obiektów przemysłowych Seite 35

36 Wieloletnie doświadczenie w klejeniu na zimno Seite 36

37 Wieloletnie doświadczenie w klejeniu na zimno VEDAG Twój ekspert od dachów płaskich Hydroizolacja dachów płaskich - Nowe i innowacyjne produkty - Jednowarstwowa hydroizolacja z pap bitumicznych modyfikowanych polimerami Seite 37

38 VEDAPROOF TV-SN (wysokiej jakości papy jednowarstwowe) 10 cm Abmessungen: Wymiary 1,08 m 1,08m x x 7,50m 7,50 m Gesamtdicke: Grubość łączna: 4,5 mm Aufbau Układ warstw (od góry do dołu) ( von oben nach unten ) TOP - Elastomerbitumen elastomerowy Glas-Polyestervlies-Kombination Kompozyt włókna szklanego i poliestrowego 275 g/m² 275 g/m 2 KSK - Elastomerbitumen elastomerowy abziehbare Zrywana folia Folie / zgrzewalny / abschmelzbarer 8 cm pas Randstreifen krawędziowy 8 cm Seite 38

VEDAPROOF TV-SN (wysokiej jakości papa jednowarstwowego krycia) VEDAPROOF TV-SN stosowana jest podczas renowacji i nowych budów w systemie VEDAPROOF IndustrieDach, lub w oparciu o DIN 18531 i abc pap

39 VEDAPROOF TV-SN (wysokiej jakości papa jednowarstwowego krycia) VEDAPROOF TV-SN stosowana jest podczas renowacji i nowych budów w systemie VEDAPROOF IndustrieDach, lub w oparciu o DIN i abc pap bitumicznych vdd e.v. jako klejona całopowierzchniowo warstwa hydroizolacji kategorii K1 na dachach o nachyleniu > 2 %. Jako podłoża nadają się nielaminowane płyty dachowe ze styropianu oraz pokrywane bitumem płyty dachowe z wełny mineralnej, deskowanie przekryte papą lub istniejące hydroizolacje dachowe tolerujące bitumy. Struktura produktu: Strona wierzchnia: posypka mineralna Dolomitgrau, krawędź bez posypki o szerokości 10 cm Warstwy pokrywające: bitum elastomerowy HT, od spodu samoprzylepny Wkładka: KTP (kompozyt włókien szklanych i poliestrowych) 275 g/m² Strona spodnia: zrywana folia, zgrzewalna krawędź wzdłużna o szer. 8 cm Seite 39

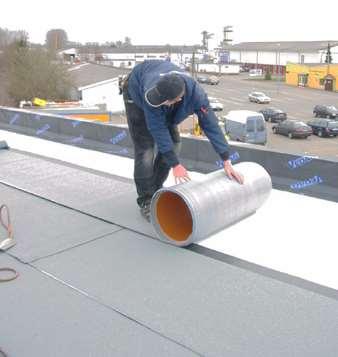

40 VEDAPROOF TV / SN klejenie całopowierzchniowe na termoziolacji ze styropianu Ułożenie Ausrichten i rozwinięcie + Aufrollen Seite 40

Wickelkern 400mm zapewnia als bezpieczną odległość

41 VEDAPROOF TV / SN klejenie całopowierzchniowe na termoziolacji ze styropianu Distanz Rura średnicy - Wickelkern 400mm zapewnia als bezpieczną odległość płomienia Flammprojektionsfläche. od powierzchni styropianu Seite 41

42 VEDAPROOF TV / SN klejenie całopowierzchniowe Seite 42 Seite 42

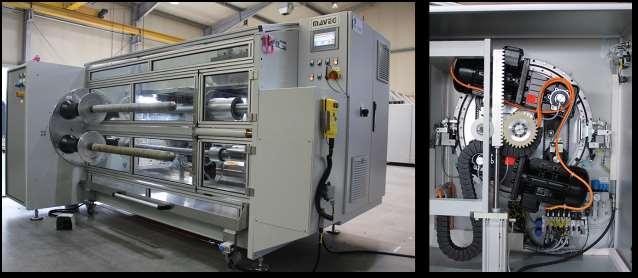

43 Nowa usługa: papy docinane na wymiar Aktywna sprzedaż materiałów przycinanych, wg. cennika Asortyment pap VEDAG oferowany jest jako towar przycinany na wymiar Wysokiej jakości prezencja Termin dostawy: ok. 2 tygodni od zamówienia STAR TOP STANDARD BASIS Seite 43

44 Dziękuję za uwagę! Seite 44
