1 OGEN Rozwiązania OGEN Hydroizolacja dachów płaskich OGEN

2 Hydroizolacja dachów płaskich

3 1. Wstęp Zalety materiału Rodzaje folii i jej zastosowanie Opis systemu Łączenie folii Mechaniczne systemy mocowania Warstwy oddzielające Materiały izolacji termicznej Paroizolacja Systemy dociążeń Materiały pomocnicze Systemy dachowe 5.1 Systemy dachów tradycyjnych Układanie folii na stropie Układanie folii na wełnie mineralnej Układanie folii na eksrtudowanym polistyrenie lub styropianie Dach żwirowy Dach tarasowy Dach zielony System dachów odwróconych Dach żwirowy Dach zielony Taras Taras Renowacja dachów Układanie na podłożu bitumicznym Dach żwirowy Dach tarasowy Dach zielony 6. Rozwiązania szczegółów Obróbka attyki 6.2 Obróbka attyki o wysokości przy pomocy blachy powlekanej PCW 6.3 Obróbka przy ścianie 6.4 Obróbka przy ścianie przy dachu zielonym 6.5 Zakończenie na ścianie pionowej 6.6 Obróbka narożników Obróbka świetlika 6.8 Obróbka wpustów dachowych Przeciwspadek 6.10 Połączenie z powłokami bitumicznymi 6.11 Obróbka rynny 6.12 Dylatacja przyścienna 6.13 Dylatacja pozioma 6.14 Obróbka rynny wewnętrznej 6.15 Obróbka elementów wychodzących z konstrukcji dachu 6.16 Przepust przez ściane 7. Dane techniczne Uwagi...

1. Wstęp Z przyjemnością prezentujemy Państwu nowy system najwyższej jakości jednowarstwowych powłok hydroizolacyjnych OGEN, stanowiących doskonałe zabezpieczenie przeciwwodne.

4 1. Wstęp Z przyjemnością prezentujemy Państwu nowy system najwyższej jakości jednowarstwowych powłok hydroizolacyjnych OGEN, stanowiących doskonałe zabezpieczenie przeciwwodne. Folie OGEN to kalanderyzowane, laminowane obustronnie, miękkie powłoki z PCV zbrojone włóknem poliestrowym. System OGEN stanowi efekt wieloletnich badań naukowych popartych wnikliwymi testami laboratoryjnymi i praktyką budowlaną. Producent firma HAOGENPLAST gwarantuje niezmienną jakość każdej partii produktu. Decydując się na wybór systemu OGEN uzyskacie Państwo wieloletnią gwarancje szczelności, jakość i trwałość wykonanej hydroizolacji.

2. Zalety materiału Do wyróżniających i jednocześnie ważnych dla przyszłego użytkownika własności materiału należy zaliczyć długą żywotność ułożonych powłok (minimum 25 lat, przewidywana 30-40 lat),

5 2. Zalety materiału Do wyróżniających i jednocześnie ważnych dla przyszłego użytkownika własności materiału należy zaliczyć długą żywotność ułożonych powłok (minimum 25 lat, przewidywana lat), wysoka wytrzymałość na rozerwanie, zapewnia doskonałą wodoszczelność, stabilność formy i wymiarów łatwość obróbki, własności przeciwkorzenne, materiał paroprzepuszczalny, estetyczny, łatwy i szybki montaż, możliwość układania prze cały rok (także podczas wilgotnej i zimnej pogody, bezpieczeństwo - łączenie za pomocą gorącego powietrza (nie wymaga użycia otwartego ognia) mozliwość zastosowania w strefach zagrożonych wybuchem ognioodporność, materiał nie rozprzestrzeniający ognia jest pokryciem typu lekkiego 1m 2 waży zaledwie 1,5 kg odporność na promieniowanie, UV i ozon, estetyka uzyskanego pokrycia, materiał jest dostępny w różnych kolorach bezobsługowe użytkowanie, nie wymaga konserwacji, brak szkodliwości dla środowiska, możliwość ponownego wykorzystania (recycling). odporność na promieniowanie UV i ozon, gwarancja 10 lat

3. Rodzaje folii i jej zastosowanie Do mechanicznego mocowania lub luźnego układania stosuje się następujące typy membran OGEN: OGEN G 13 1,2 mm OGEN G 15 1,5 mm Powłoki dachowe OGEN znajdują

6 3. Rodzaje folii i jej zastosowanie Do mechanicznego mocowania lub luźnego układania stosuje się następujące typy membran OGEN: OGEN G 13 1,2 mm OGEN G 15 1,5 mm Powłoki dachowe OGEN znajdują zastosowanie przy wykonywaniu nowych budowli, jak również przy renowacjach. Jako ostateczne pokrycie dachów tradycyjnych, oraz do hydroizolacji dachów odwróconych zielonych, żwirowych i tarasów. Wszędzie tam gdzie nachylenie dachu nie przekracza 22%. W tych przypadkach należy przestrzegać norm i zaleceń ogólnobudowlanych zawartych w Polskich Normach Budowlanych. 4. Opis systemu

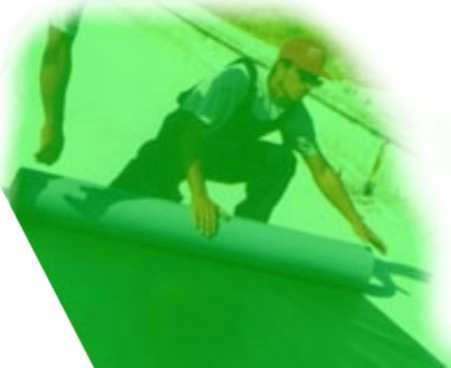

4.1 Łączenie i układanie folii. Na dachach, których nośną konstrukcje stanowi drewno lub blacha trapezowa folię OGEN należy układać poprzecznie do przebiegu pasów.

7 4.1 Łączenie i układanie folii. Na dachach, których nośną konstrukcje stanowi drewno lub blacha trapezowa folię OGEN należy układać poprzecznie do przebiegu pasów. Przed przystąpieniem do zgrzewania należy sprawdzić czy powierzchnie łączone nie są brudne lub zakurzone. Folie układa się z zakładem 8-10 cm a po czym zgrzewa gorącym powietrzem jednocześnie rolując wałkiem dociskowym. (Nacisk min. 10N/m 2 ). Szerokość wałka dociskowego powinna wynosić ok. 4 cm.następnie wszystkie zakończenia szwów zabezpiecza się płynnym PCV. Szerokość zgrzewu powinna wynosić min. 3 cm. Zgrzewanie można wykonywać przy pomocy ręcznej lub automatycznej zgrzewarki. Temperatura wychodzącego z dyszy powietrza powinna być stała zwykle C. 4.2 Mechaniczne systemy mocowania. Wybór właściwego systemu kotwienia uzależniony jest od rodzaju podłoża. Może to być podłoże żelbetowe drewniane z blach trapezowych o grubości min 0,75 mm gazobetonowe i inne Przy stosowaniu określonego systemu mocowania należy przestrzegać zaleceń wytwórcy. Mając na uwadze siłę ssącą wiatru jaka działa na płaszczyznę dachu stosuje się odpowiednią ilość łączników, których ilość zależy od strefy dachu. Elenemty mocujące umieszcza się w strefie zakładu. Łączniki mechaniczne Opis systemu

8 Strefa narożna 9 szt./m 2 Strefa brzegowa 6 szt./m 2 Strefa środkowa 3 szt./m 2 Przewidziany do ułożenia materiał musi być stabilny wymiarowo 4.4 Materiały izolacji termicznej Należy kierować się zaleceniami producenta termoizolacji, z uwzględnieniem tolerancji obecności płynnego PCV. 4.5 Paroizolacja W przypadku wymaganej paroizolacji (przy nie wentylowanych dachach) należy między konstrukcję dachu a izolację termiczną ułożyć paroizolację. Materiał ten należy wiwinąć ponad warstwy termoizolacyjne przy zakończeniach i przyłączeniach, bez możliwości podwiewania przez wiatr 4.6 Systemy dociażeń Przy wyborze luźnego układania warstw izolacji należy pamiętać o niezwłocznym ich dociążeniu z uwagi na ssące działaniu wiatru. Respektowane winno być i tutaj przestrzeganie stosownych norm budowlanych. - Nieużytkowe powierzchnie dachowe dociąża się warstwą płukanego kruszywa płukanego frakcji 16/32 mm, o grubości min. 5 cm. - Dachy użytkowe (tarasy) dociążyć płytami na warstwie drobnoziarnistej posypki (uziarnienie 4/8 mm), o

9 5.1.3 Układanie folii na wełnie ekstradowanym Dach żwirowy polistyrenie lub styropianie

5.1.5 Dach tarasowy 5.1.6 Dach zielony 5.2 System dachów odwróconych 5.2.1 Dach żwirowy 5.2.2 Dach tarasowy 5.

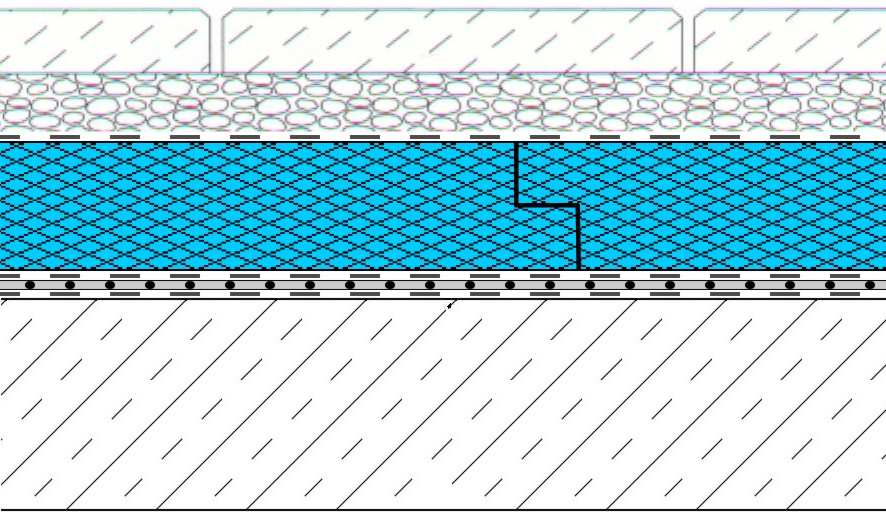

10 5.1.5 Dach tarasowy Dach zielony 5.2 System dachów odwróconych Dach żwirowy Dach tarasowy 5.3 Renowacja dachów Układanie na podłożu bitumicznym Dach żwirowy

5.3.3 Dach tarasowy 5.3.4 Dach zielony 6. Rozwiązania szczegółów... 6.1 Obróbka attyki 6.

11 5.3.3 Dach tarasowy Dach zielony 6. Rozwiązania szczegółów Obróbka attyki 6.2 Obróbka attyki przy pomocy blachy powlekanej PCW

12 6.3 Obróbka przy ścianie 6.4 Obróbka przy ścianie przy dachu zielonym

13 6.5 Obróbka świetlika 6.6Przeciwspadek 6.7 Obróbka rynny 6.8 Dylatacja przyścienna 6.9 Dylatacja pozioma

14 6.10 Obróbka rynny wewnętrznej 6.11 Obróbka elementów wychodzących 6.11 Przepust przez ścianie z konstrukcji dachu

15 7. Dane techniczne... DANE TECHNICZNE Wymagania wg normyniemieckiej DIN Wynik badaniadla Ogen G13 Wygląd ogólny Brak pęcherzy, rys Brak pęcherzy, rys Grubość całkowita (mm) 1,3 (+0,2/-0,15) 1,26 Maks. siłarozciągająca (N) wzdłuż ł 800 w poprzek ł 800 Wydłużenie względne przyzastosowaniu maksymalnejsiły rozciągającej wzdłuż ł 10 w poprzek ł 10 Siła rozrywająca wzdłuż ł 180 w poprzek ł 180 Siła rozwarstwienia (N) Minimum Wodoszczelnośćw warunkach ciśnieniahydrostatycznego Szczelna przy2 bar/24 h wzdłuż 1469w poprzek 1331 wzdłuż 20w poprzek 21 wzdłuż 418w poprzek 1346 Szczelna Próba perforacji(wys. spadu 300 mm) Szczelna przysłupie wody do 1 m Szczelna Stabilność wymiarowa przyskładowaniu w cieple Wzdłuż ł 1 W poprzek ł 1 wzdłuż 0w poprzek 0,4 Odporność na zginaniew niskich temperaturach Zdolność przeciwkorzenna przy -20 C nie mogąpojawić się rysy brak rys brak przerostów korzeni Klasa mat. budowlanych (DIN 4102, część 2) B 2 Odporność materiału naprzenoszący się ogieńi emisję ciepła (DIN 4102, część 4/7) Wytrzymałość na prom. UV (DIN 16726, pkt 5.17) brak przerostów korzeni spełnia odn. wymagania spełnia odn. wymagania 8. Uwagi...

16 Rozwiązania OGEN: Hydroizolacja dachów płaskich 17 AUTORYZOWANY DYSTRYBUTOR NA POLSKĘ:
