1 TN-INTERNATIONAL TECHNONICOL PAPY ASFALTOWE KNOWLEDGE. EXPERIENCE. CRAFTSMANSHIP.

2 O FIRMIE TECHNONICOL TECHNONICOL jest jednym z największych międzynarodowych producentów niezawodnych i wydajnych materiałów budowlanych. WIEDZA WYSZKOLONI ROCZNIE KLIENCI 6 CENTRA BADAWCZO- ROZWOJOWE 18 CENTRA SZKOLENIOWE DLA KLIENTÓW DOŚWIADCZENIE. 25 LAT NA RYNKU MATERIAŁOW BUDOWLANYCH 53 ZAKŁADY PRODUKCYJNE 90 PAŃSTWA, W KTÓRYCH DZIAŁAMY KUNSZT SPRAWDZONE ROZWIĄZANIA BUDOWLANE POZYCJE W WACHLARZU MATERIAŁÓW ZREALIZOWANE ROCZNIE PROJEKTY Z UŻYCIEM MATERIAŁÓW TECHNONICOL TN-INTERNATIONAL 2

MEMBRANY PVC Osipovichi Ryazan GEORG BÖRNER Dehtochema POLISTYREN EXTRUDOWANY

3 SZEROKIE MOŻLIWOŚCI PRODUKCYJNE TECHNONICOL PAPY ASFALTOWE GONTY DACHOWE MASY I GRUNTY BITUMICZNE Vyborg Voskresensk Nizhny Novgorod SuperGlass MIDA LT MEMBRANY PVC Osipovichi Ryazan GEORG BÖRNER Dehtochema POLISTYREN EXTRUDOWANY Cherkassy Imper Italiana Membrane WEŁNA SKALNA Mineral'nye Vody TN-INTERNATIONAL 3

4 GAMA PRODUKTÓW PAPY ASFALTOWE GONTY DACHOWE MEMBRANY PVC PRODUKTY PŁYNNE SYSTEMY IZOLACYJNE WEŁNA SKALNA WEŁNA SZKLANA POLISTYREN EKSTRUDOWANY PIR TERMOIZOLACJA AKCESORIA I WYPOSAŻENIE TN-INTERNATIONAL 4

5 PAPY ASFALTOWE TN-INTERNATIONAL

PAPY ASFALTOWE Pokrycia dachowe narażone są na działanie wielu niekorzystnych czynników pochodzących ze środowiska

Zdolność do wytrzymywania takich działań jest najważniejszą cechą materiału pokrycia dachowego i zależy od wielu

PAPY ASFALTOWE OD NAJPROSTSZYCH DO NAJBARDZIEJ ZAAWANSOWANYCH GAMA MATERIAŁÓW: Papy wierzchniego krycia Papy

6 PAPY ASFALTOWE Pokrycia dachowe narażone są na działanie wielu niekorzystnych czynników pochodzących ze środowiska zewnętrznego. Zdolność do wytrzymywania takich działań jest najważniejszą cechą materiału pokrycia dachowego i zależy od wielu składników wykorzystywanych do produkcji materiału. PAPY ASFALTOWE OD NAJPROSTSZYCH DO NAJBARDZIEJ ZAAWANSOWANYCH GAMA MATERIAŁÓW: Papy wierzchniego krycia Papy podkładowe Papy do dachów zielonych Hydroizolacja fundamentów Papy do dróg, tuneli i obiektów mostowych Podkłady na dachach skośnych Hydroizolacja wewnętrzna Papy samoprzylepne Izolacja akustyczna Paroizolacje Papy anty-radonowe Papy do remontowania starych pokryć dachowych TN-INTERNATIONAL 6

PAPY ASFALTOWE STRUKTURA PAPY ASFALTOWEJ: OSNOWĘ stanowi poliester lub włókno szklane. Typ osnowy i jej wytrzymałość determinuje wytrzymałość na rozerwanie i wydłużenie papy bitumicznej.

Łupek może być dostarczany w różnych kolorach, które zapewnią estetyczny wygląd. 4 5 2 3 Piasek drobnoziarnisty może być użyty do pokrycia górnej zarówno górnej jak i dolnej powierzchni papy.

Folia jest pokryta specjalnymi wskaźnikami graficznymi dla łatwiejszej i bardziej niezawodnej aplikacji. 1. Górna warstwa ochronna 2. Masa bitumiczna modyfikowana SBS 3. Osnowa 4.

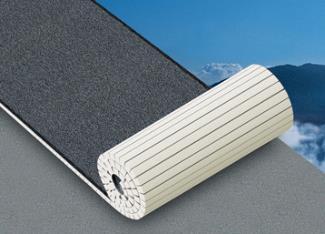

7 PAPY ASFALTOWE STRUKTURA PAPY ASFALTOWEJ: OSNOWĘ stanowi poliester lub włókno szklane. Typ osnowy i jej wytrzymałość determinuje wytrzymałość na rozerwanie i wydłużenie papy bitumicznej. POWIERZCHNIA pokrycie górnej powierzchni papy stanowi posypka z łupka, piasku lub folia. 1 Łupek stosowany jest w papach wierzchniego krycia dla ochrony masy bitumicznej przed promieniowaniem UV. Łupek może być dostarczany w różnych kolorach, które zapewnią estetyczny wygląd Piasek drobnoziarnisty może być użyty do pokrycia górnej zarówno górnej jak i dolnej powierzchni papy. Taki rodzaj pokrycia pozwala na bezpyłową aplikację Pour and Roll. Ochronna folia PE stosowana na dolnej powierzchni papy w celu łatwej aplikacji. Folia jest pokryta specjalnymi wskaźnikami graficznymi dla łatwiejszej i bardziej niezawodnej aplikacji. 1. Górna warstwa ochronna 2. Masa bitumiczna modyfikowana SBS 3. Osnowa 4. Masa bitumiczna modyfikowana SBS 5. Dolna warstwa ochronna MODYFIKOWANY BITUM zapewnia papie hydroizolacyjność oraz takie właściwości jak: elastyczność, elastyczność w niskich temperaturach, odporność na spływanie w wysokich temperaturach, odporność na starzenie. Do modyfikowania bitumu stosuje się polimery SBS i APP. TN-INTERNATIONAL 7

SYSTEMY DACHOWE I HYDROIZOLACYJNE HYDROIZOLACJA 2-WARSTWOWA NA BLASZE TRAPEZOWEJ Papa

zakłady papy są zgrzewane. System odpowiedni dla spadków > 2,5%.

musi być odporna na przerastanie korzenie. XPS stanowi termoizolację.

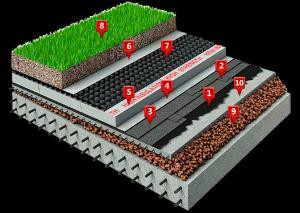

8 SYSTEMY DACHOWE I HYDROIZOLACYJNE HYDROIZOLACJA 2-WARSTWOWA NA BLASZE TRAPEZOWEJ Papa podkładowa mocowana jest mechanicznie, papa wierzchniego krycia zgrzewana na całej powierzchni. HYDROIZOLACJA 1-WARSTWOWA NA BLASZE TRAPEZOWEJ Papa mocowana jest mechanicznie, zakłady papy są zgrzewane. System odpowiedni dla spadków > 2,5%. SYSTEM DACHU ZIELONEGO Dwie warstwy papy zgrzewa się na całej powierzchni. Papa górnej warstwy musi być odporna na przerastanie korzenie. XPS stanowi termoizolację. Drenażowa folia kubełkowa magazynuje jednocześnie niewielką ilość wody. Substrat i roślinność należy dobrać odpowiednio do wymogów obciążenia dachu oraz zgodnie warunkami klimatycznymi. TN-INTERNATIONAL 8

SYSTEMY DACHOWE I HYDROIZOLACYJNE SYSTEM ODWRÓCONY DLA BALKONÓW

Pełnią one jednocześnie funkcję paroizolacji.

ROZWIĄZANIA BEZOGNIOWE Z UŻYCIEM PAP SAMOPRZYLEPNYCH Dzięki

materiał może być stosowany na podłożach, na których

9 SYSTEMY DACHOWE I HYDROIZOLACYJNE SYSTEM ODWRÓCONY DLA BALKONÓW LUB TERRASÓW Dwie warstwy papy zgrzewa się na całej powierzchni. Pełnią one jednocześnie funkcję paroizolacji. XPS stanowi termoizolację. ROZWIĄZANIA BEZOGNIOWE Z UŻYCIEM PAP SAMOPRZYLEPNYCH Dzięki zastosowaniu specjalnej bitumicznej mieszanki klejowej, materiał może być stosowany na podłożach, na których niedopuszczalne jest zgrzewanie palnikami (XPS, EPS lub poszycie drewniane). HYDROIZOLACJA FUNDAMENTÓW Jedna lub dwie warstwy papy są zgrzewane. Należy zastosować drenażową folię kubełkową do ochrony hydroizolacji przed uszkodzeniami mechanicznymi. TN-INTERNATIONAL 9

PAPY ASFALTOWE MATERIAŁY DO SPECJALNEGO ZASTOSOWANIA HYDROIZOLACJA MOSTÓW

Aby opracować odpowiednią hydroizolację, należy wziąć pod uwagę wymagania i

HYDROIZOLACJA DRÓG Papy bitumiczno-polimerowe, zaprojektowane specjalnie do

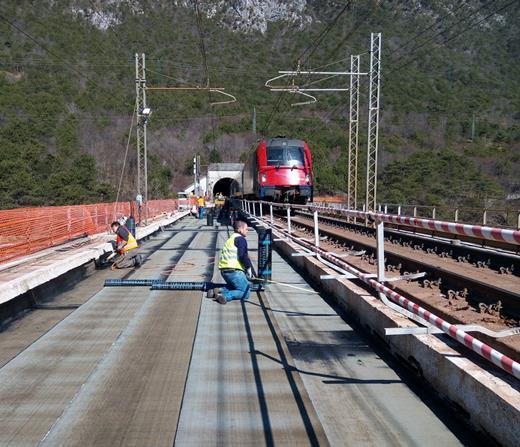

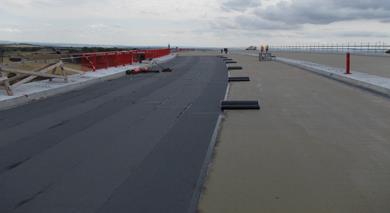

10 PAPY ASFALTOWE MATERIAŁY DO SPECJALNEGO ZASTOSOWANIA HYDROIZOLACJA MOSTÓW Mosty to konstrukcje zapewniające ciągłość jezdni lub linii kolejowych. Aby opracować odpowiednią hydroizolację, należy wziąć pod uwagę wymagania i wynikające z nich właściwości systemu hydroizolacji. HYDROIZOLACJA DRÓG Papy bitumiczno-polimerowe, zaprojektowane specjalnie do hydroizolacji jezdni lub linii kolejowych, parkingów i innych powierzchni przeznaczonych do transportu. TN-INTERNATIONAL 10

PAPY ASFALTOWE MATERIAŁY DO SPECJALNEGO ZASTOSOWANIA ROLOWANE DACHÓWKI Połączenie najwyższych parametrów

Zarówno dachy o małym nachyleniu połaci jak i dachy skośne zostaną ozdobione eleganckim, kolorowym wzornictwem oraz

SAMOPRZYLEPNE ROLOWANE DACHÓWKI Dolna powierzchnia materiału oraz pasy zakładu pokryte są specjalną samoprzylepną masą

11 PAPY ASFALTOWE MATERIAŁY DO SPECJALNEGO ZASTOSOWANIA ROLOWANE DACHÓWKI Połączenie najwyższych parametrów wodoodporności z efektami dekoracyjnymi dachu na najwyższym poziomie. Zarówno dachy o małym nachyleniu połaci jak i dachy skośne zostaną ozdobione eleganckim, kolorowym wzornictwem oraz długotrwałą ochroną przed wodą. ROLOWANE DACHÓWKI zapewnią doskonałą wydajność przy niższej cenie. SAMOPRZYLEPNE ROLOWANE DACHÓWKI Dolna powierzchnia materiału oraz pasy zakładu pokryte są specjalną samoprzylepną masą bitumiczną. Dzięki temu materiał instaluje się bez użycia palnika. Montaż odbywa się szybko poprzez dociśnięcie materiału do warstwy podkładu po zdjęciu ochronnej folii silikonowej. TN-INTERNATIONAL 11

PAPY ASFALTOWE SAMOPRZYLEPNE TAŚMY USZCZELNIAJĄCE NICOBAND Samoprzylepna taśma

Zaprojektowana do uszczelniania różnych pęknięć i połączeń: dachów, rynien,

NICOBAND DUO Obustronnie samoprzylepna taśma NICOBAND INSIDE Samoprzylepna taśma

Zaprojektowana do uszczelniania różnych pęknięć i połączeń: okien, połączeń ścian,

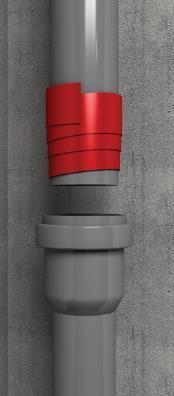

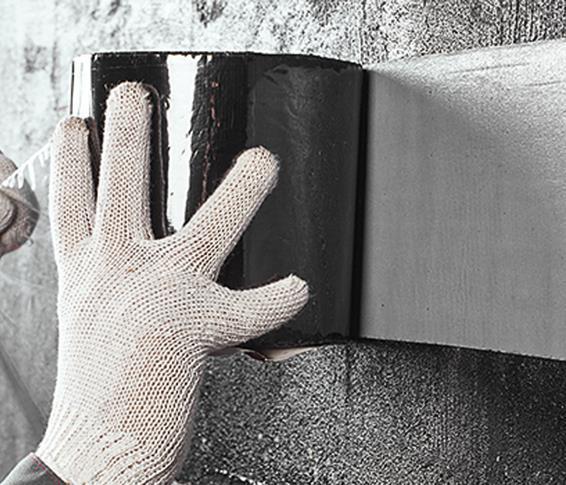

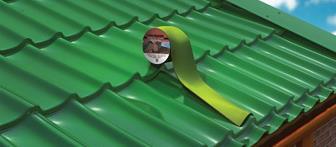

12 PAPY ASFALTOWE SAMOPRZYLEPNE TAŚMY USZCZELNIAJĄCE NICOBAND Samoprzylepna taśma uszczelniająca z ochroną przed promieniami UV. Zaprojektowana do uszczelniania różnych pęknięć i połączeń: dachów, rynien, wentylacji, węzłów, zimnych rur, szklarni. NICOBAND DUO Obustronnie samoprzylepna taśma uszczelniająca z ochroną przed promieniami UV. Zaprojektowana do uszczelniania różnych pęknięć i połączeń: dachów, rynien, wentylacji, węzłów, zimnych rur, szklarni. NICOBAND INSIDE Samoprzylepna taśma uszczelniająca do zastosowań wewnątrz budynków. Zaprojektowana do uszczelniania różnych pęknięć i połączeń: okien, połączeń ścian, wentylacji, rurociągów, zimnych rur. TN-INTERNATIONAL 12

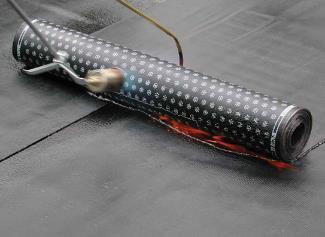

13 APLIKACJA HYDROIZOLACJI 2 WARSTWY PAPY 1. Rozwinąć rolkę i dopasować jej położenie, następnie zwinąć rolkę z obu końców w kierunku środka arkusza. 5. Papa wierzchnia powinna być przesunięta względem papy podkładowej tak aby przesunięcie zakładów wynosiło minimum 300 mm. 2. Podgrzać jednocześnie podłoże oraz dolną stronę rolki uzyskując lekki wypływ bitumu. 6. Na dachach ze spadkiem <15% materiał układa się poprzecznie do kierunku spływu wody, 15% - wzdłuż kierunku spływu wody. 3. Podgrzewać materiał oraz podłoże na całej szerokości rolki, zakłady muszą być zgrzane dodatkowo. 4. Zakłady podłużne powinny mieć 100 mm; zakłady poprzeczne powinny mieć co najmniej 150 mm. 7. W miejscach zakładów papy wierzchniej na końcach rolkii spodniej części zakładu należy podgrzać i wtopić szpachelką posypkę w bitum. Dzięki temu zwiększymy przyczepność obu warstw zakładu. UWAGA: Papę wierzchnią układamy w ten sam sposób jak papę podkładową. Niedopuszczalne jest układanie warstw w poprzek. TN-INTERNATIONAL 13

TRANSPORT I MAGAZYNOWANIE PAPY ASFALTOWEJ Rolki

paletach. Transport powinien się odbywać poj.

poziomach Chronić rolki przed bezpośrednim

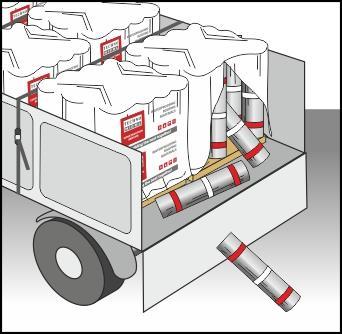

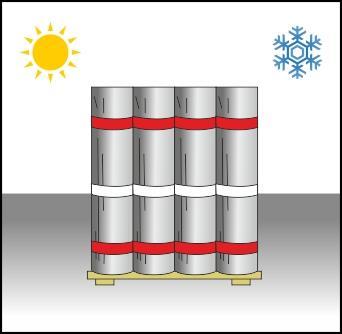

14 TRANSPORT I MAGAZYNOWANIE PAPY ASFALTOWEJ Rolki muszą być transportowane w pozycji pionowej na paletach. Transport powinien się odbywać poj. z plandekami w 1 warstwie Po załadunku nie należy uszkodzić folia ochronnej. Unikać upadków lub uderzeń podczas załadunku i rozładunku rolek. Rolki powinny być magazynowane w pozycji pionowej na paletach w jednej warstwie. Dozwolone jest tymczasowe składowanie palet w 2 poziomach Chronić rolki przed bezpośrednim działaniem promieni UV oraz przed wilgocią. Minimalna odległość od źródła ciepła wynosi 1 m. TN-INTERNATIONAL 14

15 DZIĘKUJĘ ZA UWAGĘ! Mariusz Szałek
