1 Architektura krajobrazu Kompletne rozwiązania w zakresie usztywniania i kotwienia

2 Architektura krajobrazu Seria produktów Gripple służących do tworzenia rusztowań oraz kotwienia roślin, drzew i mat przeciwerozyjnych w prosty i szybki sposób. W ofercie mamy także różne narzędzia pozwalające zaoszczędzić czas i pracę. TL-P1 Strona 6 2 Zestaw podtrzymujący drzewko Strona 5

3 System rusztowań do ogrodów Strona 5 Zestaw usztywniający drzewko Strona 4 Zestaw do bryły korzeniowej Strona 4 3

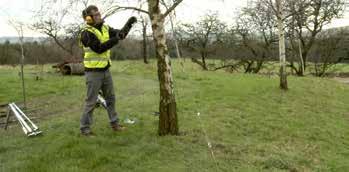

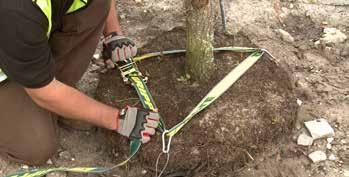

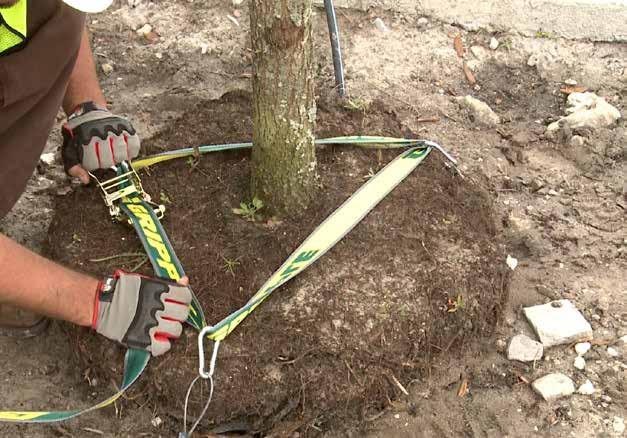

4 Zestaw do bryły korzeniowej Jest to rozwiązanie kotwiące zaprojektowane specjalnie pod kątem nowo posadzonych drzewek. Taśma usztywniająca zastępuje palikowanie i promuje naturalne ukorzenienie się drzewka. Prosty i szybki montaż Umożliwia drzewkom zdrowy wzrost Estetyczny wygląd Zmniejsza ryzyko potknięcia się kotwienie pod poziomem gruntu Zapobiega atakom wandali nie ma śladów, że drzewko jest nowo posadzone Możliwość montażu za pomocą wibromłota spalinowego lub ręcznie Zestaw usztywniający drzewko Zestaw usztywniający drzewko firmy Gripple pozwala zabezpieczyć i usztywnić każdy rodzaj drzewka do 7,5 m wysokości. Napinacz pozwala bez wysiłku skorygować nachylenie drzewka. Dostępny w gotowych do użytku zestawach. Napinacz Gripple gwarantuje szybki i bezpieczny montaż Szczypce do napinania Torq Tool umożliwiają szybkie naprężenie drutu Naprężanie na poziomie gruntu zapewnia dogodne wyprostowanie drzewka Gumowe osłonki zabezpieczają pień przed otarciem spowodowanym przez drut Trwałe materiały zapewniają optymalną odporność na korozję Montaż kotew Terra-Lock jest prosty i szybki, a przy tym oferują one wytrzymałość na znaczne obciążenia 4 Na stronie 8 znajdują się instrukcje i porady dotyczące instalacji systemów Gripple.

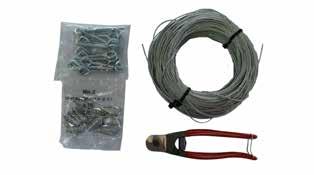

5 Zestaw podtrzymujący drzewko Zestawy podtrzymujące drzewka firmy Gripple zapewniają szybszą alternatywę dla tradycyjnych metod stabilizacji młodych drzewek. Kompletne rozwiązanie do ochrony młodych drzewek Szpilki są mocowane pod poziomem gruntu, zwiększając wytrzymałość systemu i zapewniając estetyczne wykończenie Szybki i prosty montaż Paski wywierają mniejszy miejscowy nacisk na drzewko w porównaniu do tradycyjnych metod System rusztowań do ogrodów System rusztowań do ogrodów Gripple można przymocować do ścian, ogrodzeń i słupków, tworząc w ten sposób wytrzymałą i dyskretną ramę dla różnych roślin ogrodowych. Łączenie i napinanie w jednym Minimalna konserwacja bieżąca Stworzony z myślą o długotrwałej eksploatacji z zachowaniem optymalnej ochrony przed korozją Estetyczne i profesjonalne wykończenie Dla optymalnej trwałości i wytrzymałości dostępne są zestawy z drutem cynkowo-aluminiowym i z drutem ze stali nierdzewnej Na stronie 8 znajdują się instrukcje i porady dotyczące instalacji systemów Gripple. 5

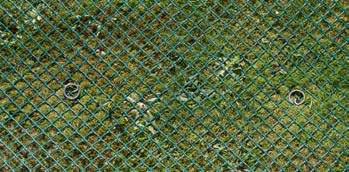

6 TL-P1 Szpilka kotwiąca do wysokich obciążeń służy do mocowania wszystkich typów geotekstyliów: mat do wzmacniania trawników, mat przeciwerozyjnych, geowłóknin i włóknin do urządzania terenu. Nawet dziesięciokrotnie szybszy montaż Zmniejszenie kosztów związanych z koniecznością ponownego wbijania poluzowanych szpilek Doskonałe parametry odciągania w porównaniu do tradycyjnych szpilek i pali Bliski docisk maty do gruntu Eliminacja uszkodzeń maty Brak potrzeby zakładania oddzielnej podkładki Łatwy montaż przy użyciu standardowej wiertarki elektrycznej i specjalnego uchwytu Mata wzmacniająca grunt przymocowana za pomocą TL-P1. Montaż przy pomocy nasadki do instalacji TL-P1 i standardowej wiertarki 6 Na stronie 8 znajdują się instrukcje i porady dotyczące instalacji systemów Gripple.

7 Narzędzia i akcesoria Wibromłot spalinowy GPD Pręt do wbijania JackJaw Wibromłot spalinowy GPD zapewnia szybki montaż kotew Gripple. Jest lekki - waży tylko 15 kg, co ułatwia przenoszenie go. Stworzony specjalnie do wbijania w ziemię kotew Gripple. Bardzo solidne i trwałe narzędzie. Wielofunkcyjne narzedzie służące do wyciągania prętów do wbijania oraz do napinania kotew. Narzędzie dostępne w wersji z miernikiem. Kleszcze do cięcia drutu Nasadka do instalacji TL-P1 Pasek roboczy Kleszcze te służą do cięcia drutów i metalowych linek. Występują w dwóch rozmiarach - do drutu o maks. średnicy 4 i 6 mm. Metalowe szczypce do napinania Umożliwia zamocowanie szpilki w gruncie bez uszkadzania maty. Samoistnie odchodzi, kiedy szpilka osiąga odpowiednią głębokość. Dostępna w dwóch rozmiarach. Szczypce do napinania Torq Tool Pasek roboczy jest idealnym miejscem do przenoszenia produktów Gripple. Kotwy Terra-Lock Narzędzie do napinania zbudowane w całości z metalu, niezwykle solidne i odporne na zużycie. Z łatwością napina systemy Gripple. Do stosowania z drutem o maksymalnej średnicy 6 mm. Lekkie i kompaktowe narzędzie służące do napinania systemów Gripple. Wbudowany miernik umożliwia przetestowanie napięcia, które planuje się zastosować. Zapewniają optymalną skuteczność i najwyższe obciążenie robocze spośród wszystkich systemów kotwiących. Na stronie 8 znajdują się instrukcje i porady dotyczące instalacji systemów Gripple. 7

8 Porady techniczne i instalacja Zestaw usztywniający drzewko Naprężyć każdy drut przy pomocy szczypiec do napinania Torq Tool, aż do wyprostowania się drzewka. Zestaw podtrzymujący drzewko Dla estetycznego i profesjonalnego wykończenia, obciąć nadmierną długość pasów po montażu. Zestaw do kotwienia Zawsze wprowadzać kotwę na pełną głębokość, na co najmniej 1 m Dla szybszej instalacji kotew Gripple można zastosować wibromłot spalinowy GPD Zestaw do bryły korzeniowej Unosić drzewko zawsze chwytając za bryłę korzeniową, a nie za pień Upewnić się, że dołek jest wystarczająco głęboki, żeby bryła wystawała lekko ponad poziom gruntu Zastosować powyżej zamieszczoną instrukcję dotyczącą montażu zestawu do kotwienia 8 Dalszą pomoc w instalacji i inne produkty Gripple można znaleźć na:

9 System rusztowań do ogrodów Żeby przymocować do murka lub ściany, należy najpierw wywiercić otwór, a następnie wykonać kotwienie z pomocą śruby oczkowej. Standardowa & przedłużona nasadka do instalacji TL-P1 Przed użyciem wiertarki, można ustawić szpilkę TL-P1 w odpowiednim miejscu i częściowo wbić ją w ziemię ręcznie Metalowe szczypce do napinania Szczypce do napinania Torq Tool CLICK Nigdy nie stosować napięcia wyższego niż zalecane przez producenta Dalszą pomoc w instalacji i inne produkty Gripple można znaleźć na: 9

10 Szkółkarstwo Gripple proponuje także szeroki wachlarz rozwiązań dla szkółkarstwa, w tym: Pot-Lock 10

11 System rusztowań do wysokich obciążeń Zestaw kotwiący do wysokich obciążeń TL-P1 11
