1 Systemy trejażowe dla winnic Kompletne rozwiązania w zakresie trejażu i kotwienia - Napinanie - Naprawa - Kotwienie - Usztywnianie

2 Rozwiązania trejażowe dla winnic Jako lider rynku w łączeniu i napinaniu drutów firma Gripple zyskała uznanie dzięki stosowaniu innowacyjnych i ekonomicznych rozwiązań w dziedzinie trejażu. Wyroby firmy Gripple w tym zakresie z powodzeniem zastępują tradycyjne metody, zapewniając oszczędność czasu i nakładu pracy. Nasz bogaty asortyment wyrobów można stosować z szeroką gamą drutów we wszystkich typach trejażu. Narzędzia i akcesoria do kotwienia Strona G nr 1 i nr 2 Strona 5

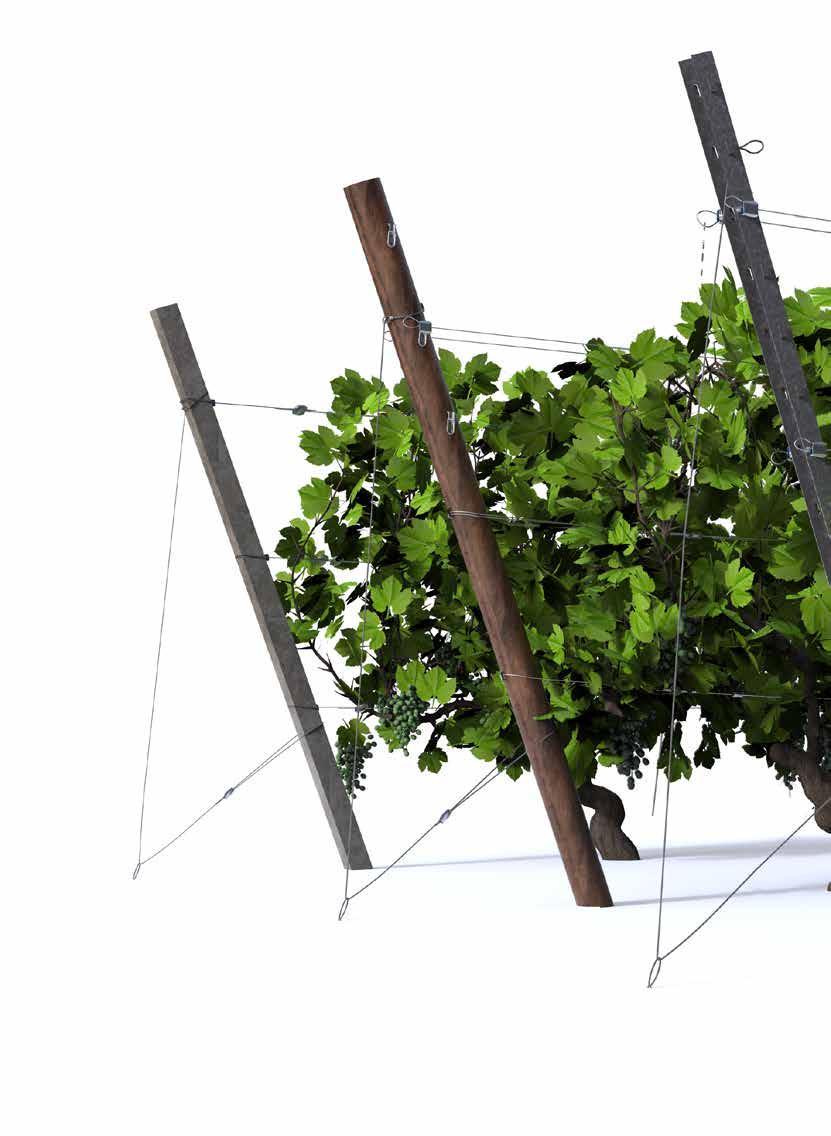

3 Zestaw VIT-S Kit Strona 7 Look out for our Advisor Tips & Hints VIT-S Strona 7 GAK Strona 8 Seria Gripple lus Strona 4 Kotew Strona 9

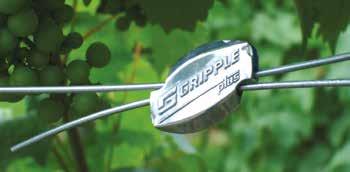

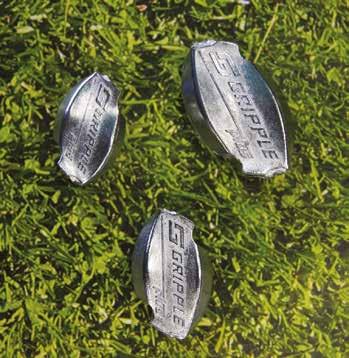

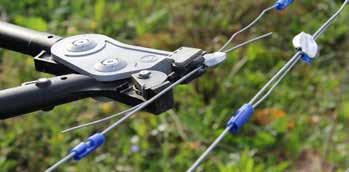

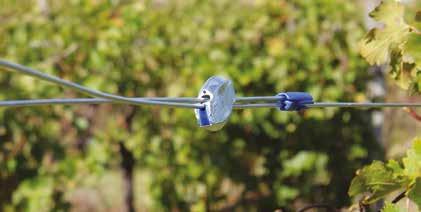

4 Seria Gripple lus Seria napinaczy i łączników drutów Gripple lus nadaje się do stosowania we wszystkich rozwiązaniach trejażowych. Łączenie i napinanie w jednym Eliminuje konieczność wiązania i wyginania drutu, zapewniając oszczędność czasu Doskonale nadaje się do stosowania z drutami o dużej wytrzymałości na rozciąganie i drutami ze stali miękkiej Zaprojektowana do dużych obciążeń, cechuje się wysoką odpornością na korozję Łatwe ponowne naprężanie po każdym roku użytkowania Seria napinaczy i łączników drutów Gripple lus U góry: Naprawa drutu za pomocą Gripple lus Medium. Na dole: Łącznik standardowy Wyrób Zakres grubości drutu Standardowa grubość drutu Maksymalne obciążenie robocze Gripple lus Small 1,40 mm - 2,20 mm 17 swg - 14 swg 300 kg Gripple lus Medium 2,00 mm - 3,25 mm 14 swg - 10 swg 400 kg Gripple lus Large 3,20 mm - 4,20 mm 10 swg - 7½ swg 600 kg Gripple lus Jumbo 2,50 mm - 3,15 mm swg - 10 swg 600 kg 4 Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15.

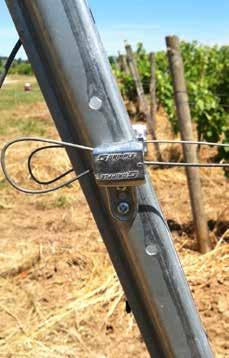

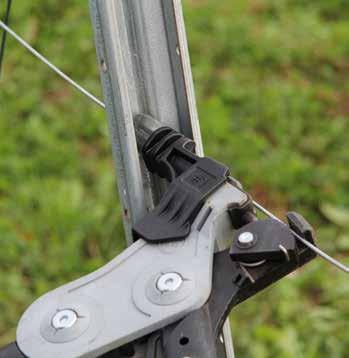

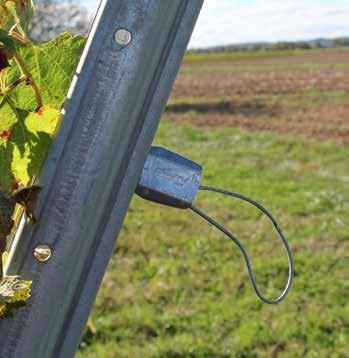

5 G nr 1 i 2 G nr 1 i 2 posiadają płaską krawędź czołową zapewniającą stabilny ogranicznik końcowy w trejażach wykorzystujących metalowe słupki końcowe. Zakańczanie i napinanie w jednym Doskonałe do stosowania z drutami stalowymi i nylonowymi włóknami pojedynczymi Wysokiej jakości rolka ceramiczna zapewniająca odporność na korozję Zintegrowane zapasowe korytko umożliwiające bezpieczny powrót zakończenia drutu Napinanie za pomocą przyrządu Torq i adaptera w zagłębieniach G nr 1 zainstalowany na metalowym słupku Adapter - Stosowany w sytuacji, gdy napinacz instalowany jest po wewnętrznej stronie słupka Wyrób Zakres grubości drutu Standardowa grubość drutu Maksymalne obciążenie robocze G Nr 1 1,80 mm - 3,00 mm 15 swg - 11 swg 400 kg G Nr 2 3,00 mm - 4,20 mm swg swg 600 kg Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15. 5

6 6

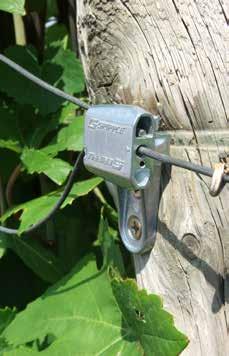

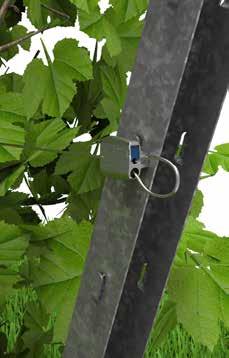

7 VIT-S VIT-S to szybki i prosty sposób na podtrzymywanie owocujących pędów. VIT-S można stosować zarówno z metalowymi, jak i drewnianymi słupkami końcowymi, co pozwala na eliminację trudnych w obsłudze i zawodnych łańcuchów. Zastępuje kłopotliwe łańcuchy Nadaje się do stosowania zarówno z metalowymi, jak i drewnianymi słupkami końcowymi w systemach trejażowych ozwala na niezależne przesuwanie drutów w okresie wegetacyjnym Łatwe opuszczanie drutów do poziomu gleby w celu przycinania pędów Łatwe, ręczne napinanie Zestaw VIT-S instalowany na słupku drewnianym Zestaw VIT-S instalowany na słupku metalowym Zestaw VIT-S przyśrubowany do słupka metalowego Wyrób Rodzaj słupka Zakres grubości drutu Standardowa grubość drutu Maksymalne obciążenie robocze VIT-S Zestaw VIT-S Metalowy Drewniany i metalowy 1,40 mm - 2,60 mm 17 swg swg 400 kg VIT-S można montować bezpośrednio do metalowych słupków końcowych lub słupków drewnianych i metalowych kupowanych w postaci zestawu z dopasowanym hakiem VIT-S Hook. Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15 7

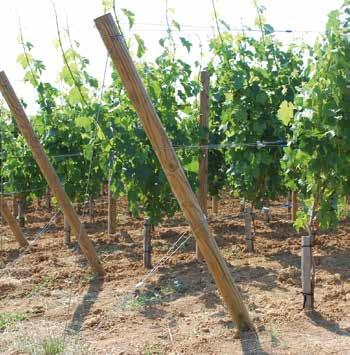

8 GAK Zestaw kotwiący Gripple lus Anchor Kit (GAK) dostarczany jest jako gotowy do użycia zestaw, w skład którego wchodzi przycięta na wymiar, zgrzewana linka druciana oraz napinacz Gripple. Nadaje się do wzmocnienia słupków drewnianych lub metalowych odwójne punkty wzmacniania zapewniające równomierny rozkład obciążeń Łatwe ponowne naprężanie po każdym roku użytkowania Linka druciana wykonana ze stopu cynkowo-aluminiowego odpornego na korozję Jednolite, profesjonalne wykończenie GAK instalowany w postaci pętli z węzłem zaciskowym na słupku drewnianym GAK instalowany na słupku metalowym Wyrób Zakres grubości drutu Długość drutu Maksymalne obciążenie robocze 3,00 mm 2,5 m 400 kg GAK 3 3,00 mm 3,5 m 400 kg 3,00 mm 4,5 m 400 kg GAK 4 4,00 mm 5,0 m 600 kg 8 Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15

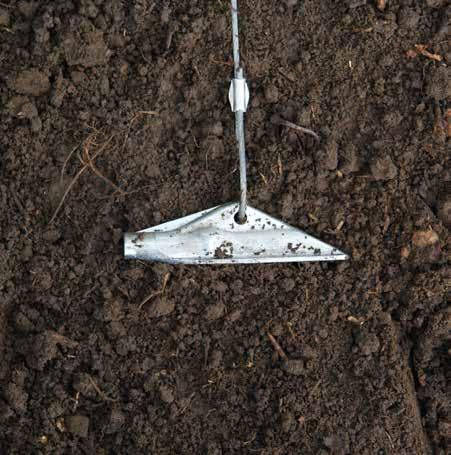

9 Kotew Kotew Gripple zapewnia niezawodne i stałe mocowanie pod powierzchnią gruntu bez konieczności uprzedniego przygotowania wykopu bądź gruntu, co pozwala na znaczące skrócenie czasu instalacji. Zaprojektowana w sposób zapewniający skuteczne wbijanie w ziemię i wytrzymałość na maksymalne obciążenia Nadaje się do różnych rodzajów gleb Szybkie mocowanie Narzędzie do wbijania eliminuje ryzyko uszkodzenia kotwy Oszczędność czasu i nakładu pracy Kotew 3 wbijana w ziemię Kotew 3 po aktywacji i montażu Wyrób Średnica linki drucianej Długość linki drucianej Anchor 3 Anchor 4 Obciążenie jest zależne od jakości gleby. 3,00 mm 4,00 mm 1,0 m 1,5 m 1,0 m 1,5 m Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15 9

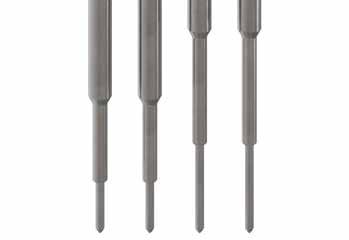

10 Narzędzia i akcesoria do kotwienia Urządzenie silnikowe do wbijania Gripple Narzędzie do wbijania Diager Urządzenie silnikowe do wbijania Gripple zapewnia szybki montaż słupków trejażowych i wszystkich kotew Gripple. Dzięki niewielkiej wadze (15 kg) urządzenie jest lekkie i przenośne. rzyrząd napinający Torq Tool z adapterem Narzędzie do wbijania Diager zostało zaprojektowane specjalnie pod kątem całego asortymentu kotew Gripple. Wykonana z karbidu końcówka powoduje, że narzędzie jest trwałe, solidne i odporne na zużycie. Narzędzie dostępne w 2 wersjach długości: 1,3 m i 1,8 m w zależności od głębokości instalacji kotwy w ziemi. Zestaw do słupków betonowych Torq Tool to lekki, kompaktowy przyrząd do stosowania z napinaczem Gripple do 6 mm wyposażony w podziałkę pozwalającą na pomiar naprężenia, jakie ma zostać zastosowane. Dzięki dodatkowemu adapterowi Torq Tool można wykorzystywać w zagłębieniach - patrz strona 5. Zestaw do słupków betonowych to prosty i szybki sposób mocowania drutów trejażu do słupków betonowych dowolnych rozmiarów. omysłowy kołnierz uniemożliwia przemieszczanie się drutu, pozwalając tym samym na założenie i napięcie drutu za pomocą napinacza Gripple. 10 Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15

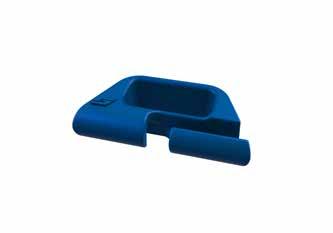

11 Osłona drutu Element skręcający Osłona Gripple zapobiega stykaniu się ze sobą powierzchni metalowych drutu i słupków pośrednich, zabezpieczając w ten sposób drut i wydłużając trwałość użytkową. Element skręcający zabezpiecza zakończenie drutu, dzięki czemu instalacja staje się całkowicie bezpieczna, wykończenie estetyczne. Do stosowania z drutami ze stali miękkiej lub stali o dużej wytrzymałości na rozciąganie o grubości od 1 do 3 mm. Hak VIT-S Klucz nastawczy Wire Cutters Work Belt Hak VIT-S (stosowany w połączeniu z zestawem VIT-S Kit) umożliwia zwiększenie liczby punktów mocujących na słupkach końcowych w miarę pod noszenia drutów w trakcie sezonu wegetacyjnego. Klucz nastawczy umożliwia ponowne ustalenie położenia napinacza Gripple na drucie przed rozpoczęciem napinania. W celu użycia wystarczy włożyć klucz w niewielki otwór obok głównego korytka i zwolnić rolkę, umożliwiając w ten sposób swobodne przesuwanie napinacza. rzecinak do drutu przeznaczony jest do przecinania drutów o dużej wytrzymałości na rozciąganie lub linek drucianych o grubości do 4 mm. Sprężynowe, nieślizgające się ramiona zapewniają łatwość użytkowania, a szczęki ze stali hartowanej gwarantują skuteczność. as roboczy Gripple znacząco ułatwia przenoszenie wyrobów Gripple oraz narzędzi stosowanych do pracy w winnicy Wskazówki i instrukcje dotyczące instalacji - patrz część techniczna na stronach 14 i 15 11

12 Dobierz własne rozwiązanie Za pomocą naszego prostego przewodnika dobierz odpowiedni wyrób Gripple do określonego drutu. Rodzaj drutu Łączenie, napinanie i naprawa Usztywnianie Zakres grubości Gripple lus Small Gripple lus Medium Gripple lus Large Gripple lus Jumbo 1,40 mm - 2,20 mm / 17 SWG - 14 SWG 1,40 mm - 2,60 mm / 17 SWG - 12½ SWG 1,80 mm - 3,00 mm / 15 SWG - 11 SWG 2,00 mm - 3,25 mm / 14 SWG - 10 SWG 2,50 mm - 3,15 mm / 12½ SWG - 10 SWG 3,00 mm - 4,20 mm / 12½ SWG - 10 SWG 3,20 mm - 4,20 mm / 10 SWG - 7½ SWG 3,00 mm x 4,5 m 4,00 mm x 5,0 m VIT-S Kotwienie 3,00 mm x 1,0 m 4,00 mm x 1,0 m VIT-S G nr 1 i nr 2 12

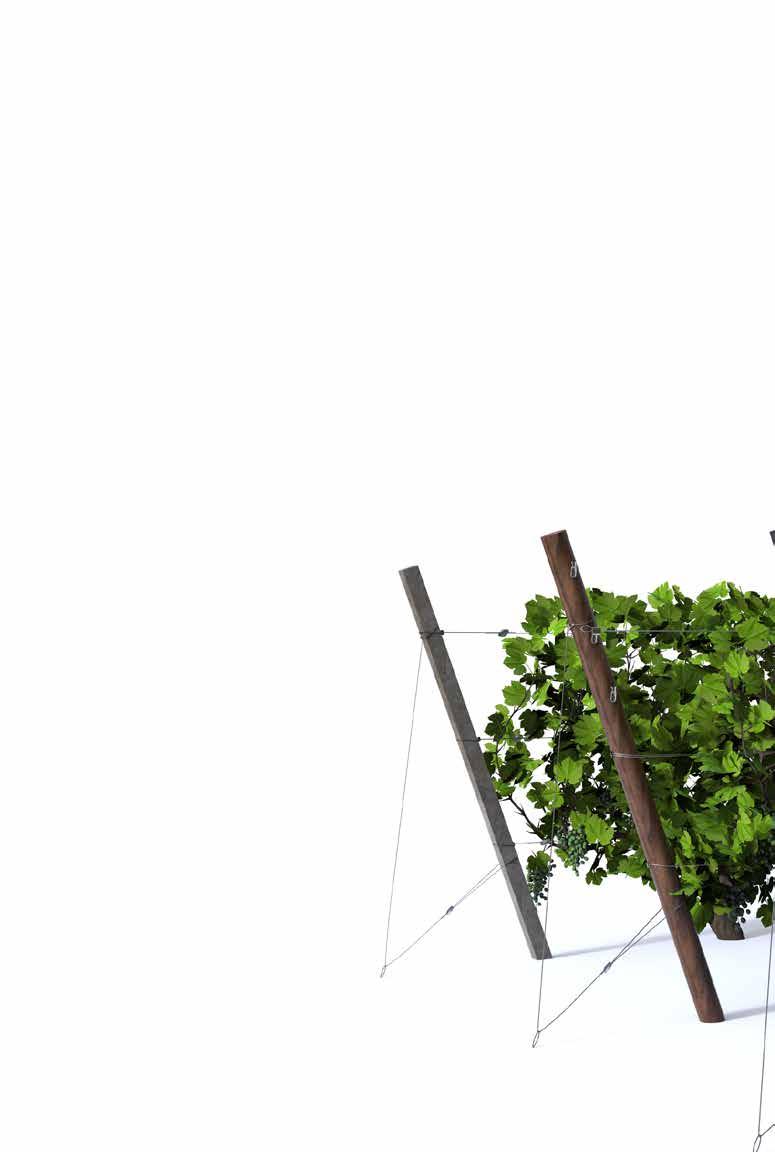

13 G1 G2 GAK 3* GAK 4* Kotew 3 Kotew 4 Maks. obciążenie 300 kg 400 kg 400 kg 400 kg 600 kg 600 kg 600 kg 400 kg 600 kg Zależne od rodzaju gleby Zależne od rodzaju gleby * Należy stosować z kotwą tego samego rozmiaru dla uzyskania kompletnego rozwiązania kotwiącego, zapewniającego łatwą i szybką instalację. Uwaga: Zalecenia opierają się na typowych warunkach instalacji. Dłuższe rzędy, owoce o dużym ciężarze lub miejsca narażone na wpływy zewnętrzne mogą wymagać zastosowania innego wyrobu. rosimy o uprzednie zasięgnięcie porady. Zestaw VIT-S Kit Seria Gripple lus GAK Kotew 13

14 orady techniczne i instalacja Seria Gripple lus - Instalacja (w tym regulacja kluczem nastawczym) Za pomocą przyrządu napinającego dokonać naprężenia lub ponownego naprężenia (pozostawiając zakończenie drutu o długości co najmniej 75 mm). rzed dokonaniem naprężenia ustalić ponownie położenie kluczem nastawczym. Instalacja VIT-S Dotyczy instalacji zestawu VIT-S Kit na słupkach drewnianych i metalowych. rzed przejściem do dalszych kroków należy zainstalować hak VIT-S. Utworzyć pętlę i wprowadzić zakończenie drutu z powrotem do urządzenia dla uzyskania bezpiecznego i estetycznego zakończenia. Zainstalować dodatkowe haki VIT-S, aby umożliwić przemieszczanie w górę i w dół słupka. Instalacja G nr 1 i nr 2 Adapter (wewnątrz metalowego słupka) Jeśli słupek zainstalowany jest otwartą strona na zewnątrz, wówczas dla ułatwienia napinania drutu można zastosować poręczny adapter, który mocuje się do narzędzia. Zestaw do instalacji na słupku betonowym Założyć kołnierz ciasno na słupek. Naprężyć drut za pomocą przyrządu napinającego. Instalacja osłony drutu 14 Instalacja elementu skręcającego Stosowane razem z hakiem VIT-S osłony drutu można używać również na słupkach drewnianych i metalowych. Element skręcający zapewnia estetyczne zakończenie drutu i można go zdejmować i zakładać ponownie w przypadku konieczności ponownego naprężania drutu. Dla dalszej pomocy instalacji i widzieć nasze produkty w akcji wizyty:

15 Instalacja przyrządu Torq Tool CLICK Do napinania nigdy nie stosować siły większej od zalecanej przez producenta. Instalacja GAK (słupek drewniany) Należy stosować razem z kotwą dla uzyskania kompletnego rozwiązania kotwiącego, zapewniającego łatwą i szybką instalację. Instalacja GAK (słupek metalowy) Należy stosować razem z kotwą dla uzyskania kompletnego rozwiązania kotwiącego, zapewniającego łatwą i szybką instalację. Instalacja kotwy Zawsze wbijać kotwy całkowicie w ziemię, na głębokość co najmniej 1 m. Dla szybszej instalacji kotew Gripple można zastosować urządzenie silnikowe do wbijania firmy Gripple. Dla dalszej pomocy instalacji i widzieć nasze produkty w akcji wizyty: 15
