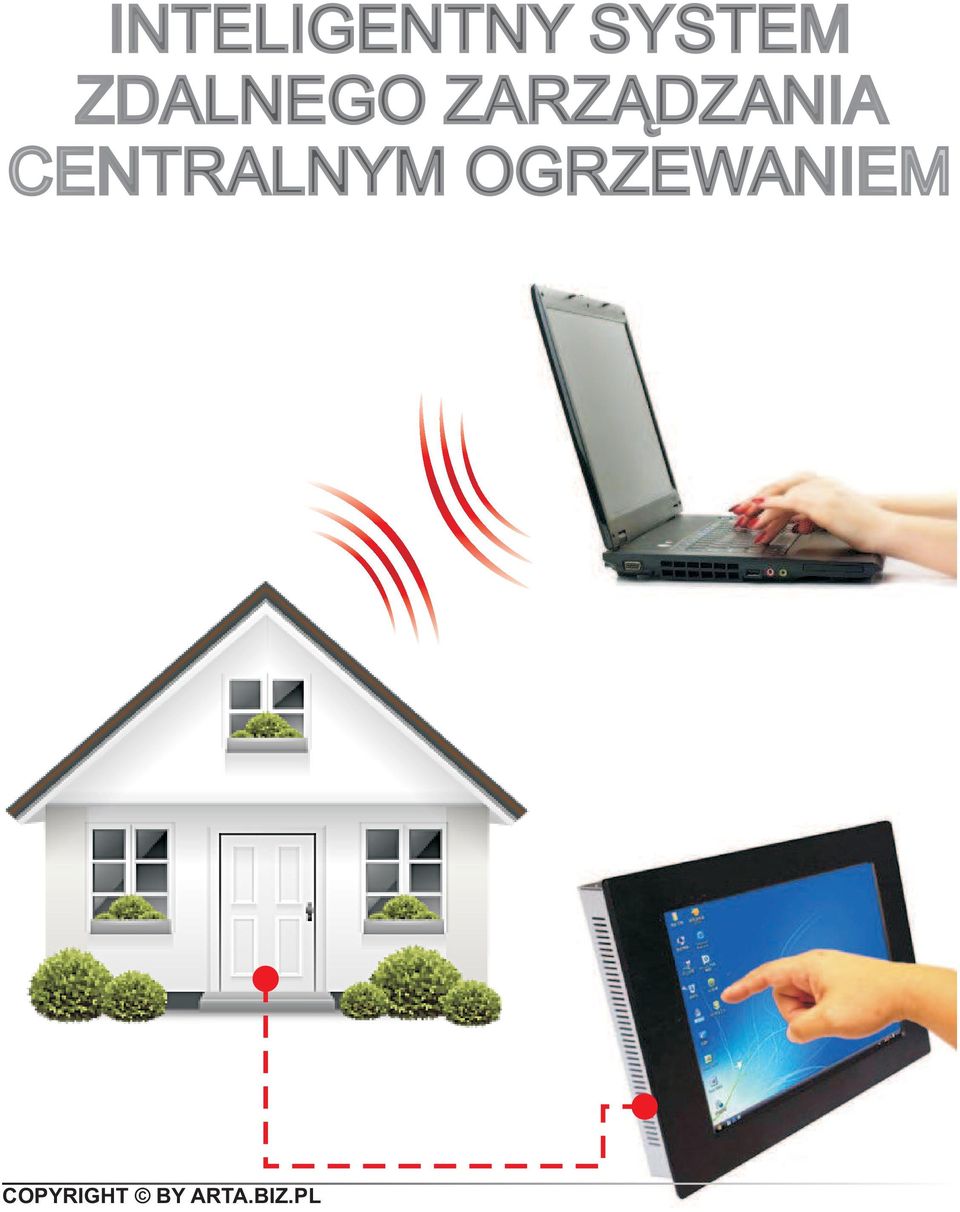

2 Inteligentny system zdalnego sterowania centralnym ogrzewaniem to zestaw trzech integralnych, niezależnych komponentów umożliwiających kompleksową obsługę i zarządzanie preferencjami ogrzewania domu: Program kompatybilny ze sterownikem PLC MaxLogic H04 zapewnia bezpośrednią kontrolę pompy ciepła. Umożliwia on obsługę stanów awaryjnych pompy, temperatur(co, CWU, dolnego źródła) włącznie z ich histerezami, czasów pracy sprężarek(obsługa taryf elektrycznych w domu) i pomp obiegowych (CO, CWU oraz dolnego źródła). Wszystkie parametry można zmieniać bezpośrednio z poziomu sterownika za pomocą przycisków oraz wyświetlacza sterownika. Ponadto wszystkie powyższe funkcje można obsługiwać za pomocą pozostałych elementów systemu ogrzewania. Aplikacja użytkownika w panelu dotykowym umożliwiająca zmianę parametrów ogrzewania np. z salonu. Panel dotykowy oprócz aplikacji posiada również przeglądarkę internetową. Wystarczy łącze internetowe aby pełnił rolę centralnego komputera w domu. Strony WWW za pośrednictwem której można zmieniać parametry ogrzewania z każdego miejsca na świecie. Wystarczy login oraz hasło aby zalogować się do panelu administrującego sterownikiem pompy ciepła. Połączenie jest szyfrowane przez SSL zapewniając bezpieczeństwo. 1. Program obsługujący sterownik PLC MaxLogic H04. Ustawienia żądanych przez użytkownika temperatur, histerez oraz tryb czasowy pracy pompy ciepła (zależnie od taryfy elektrycznej) Informacje o działaniu pompy ciepła i poszczególnych jej urządzeń: sprężarek, pomp obiegowych (CO, CWU, dolnego źródła) Aktualne temperatury CO, CWU oraz dolnego źródła Przyciski umożliwiające regulację parametrów pompy ciepła bezpośrednio w sterowniku

Umożliwia on obsługę stanów awaryjnych pompy, temperatur(co, CWU, dolnego źródła) włącznie z ich histerezami, czasów pracy sprężarek(obsługa taryf elektrycznych w domu) i pomp obiegowych (CO, CWU

3 1a. Wybór ustawień czasu pracy pompy ciepła. Program sterownika pozwala na wybór czasu w jakim ma pracować pompa ciepła. Dzięki temu można dopacować tryb czasu do taryfy elektrycznej użytkownika. W danym czasie pompa ciepła będzie dążyć do osiągnięcia wskazanych przez użytkownika temperatur. Ekran sterownika PLC MaxLogic H04 wyświetla aktualny tryb czasu pracy w lewym górnym rogu ekranu np. MOD: 1 Aktualnie można wybrać jeden z 4 trybów czasu pracy: MOD: 1 - taryfa nocna, czyli praca 7 dni w tygoniu w godzinach obowiązywania rabatu na energię elektryczną MOD: 1 = [poniedziałek-piątek <13:00,15:00> v <22:00,6:00>] MOD: 2 - taryfa weekendowa, czyli praca w sobotę oraz niedzielę, cały zakres godzin MOD: 2 = [<sobota 00:00, niedziela 24:00>] MOD: 3 - taryfa nocna + weekendowa, czyli praca 7 dni w tygodniu w godzinach obowiązywania rabatu na energię elektryczną MOD: 3 = [<poniedziałek - piątek 13:00, 15:00> v <22:00,6:00> v <sobota 00:00, niedziela 24:00>] MOD: 4 - praca ciągła, czyli praca niezależnie od aktualnej godziny i dnia. Pompa ciepła dąży do osiągnięcia zadanych temperatur CO i CWU MOD: 4 = [<00:00,24:00>] Aby zmienić aktualny tryb czasu pracy pompy ciepła wystarczy wybrać przycisk bezpośrednio na sterowniku PLC MaxLogic H04, za pomocą aplikacji panelu dotykowego lub strony internetowej. Istnieje możliwość zdefiniowania nowego, dedykowanego trybu czasu pracy na życzenie klienta. OK 1b. Ustawianie temperatury centralnego ogrzewania. Przyciski sterownika oraz pozwalają na prostą zmianę zadanej przez użytkownika temperatury centralnego ogrzewania w zakresie od 10 C do 30 C. Przycisk zmienia długość promienia histerezy w zakresie od 1 do 4 C. Ekran sterownika PLC MaxLogic H04 wyświetla aktualnie zadaną temperaturę centralnego ogrzewania oraz jej ustawioną histerezę np. DOM 22C H2 Temperaturę oraz histerezę centralnego ogrzewania można zmieniać również za pośrednictwem panelu dotykowego oraz strony internetowej. histerezy. F1 Istnieje możliwość zdefiniowania zarówno innego zakresu żądanych temperatur CO jak i

MOD: 1 Aktualnie można wybrać jeden z 4 trybów czasu pracy: MOD: 1 - taryfa nocna, czyli praca 7 dni w tygoniu w godzinach obowiązywania rabatu na energię elektryczną MOD: 1 = [poniedziałek-piątek

4 1c. Ustawianie temperatury ciepłej wody użytkowej. Przyciski sterownika oraz pozwalają na prostą zmianę zadanej przez użytkownika temperatury ciepłej wody użytkowej w zakresie od 0 C do 50 C. Przycisk F2 zmienia długość promienia histerezy w zakresie od 1 do 4 C. Ekran sterownika PLC MaxLogic H04 wyświetla aktualnie zadaną temperaturę ciepłej wody użytkowej oraz jej ustawioną histerezę np. CWU 40C H4 Temperaturę oraz histerezę centralnego ogrzewania można zmieniać również za pośrednictwem panelu dotykowego oraz strony internetowej. Istnieje możliwość zdefiniowania zarówno innego zakresu żądanych temperatur CWU jak i histerezy. 2. Strona internetowa zdalnie zmieniająca parametry ogrzewania domu. Specjalna strona internetowa pozwala na zdalną zmianę czasowego trybu pracy pompy ciepła, temperatur centralnego ogrzewania, ciepłej wody użytkowej oraz ich histerez. Wszystkie opcje są dostępne po zalogowaniu się przy użyciu własnego loginu oraz hasła. Okno terminala w czasie rzeczywistym informuje nas o przebiegu komunikacji z programem sterownika pompy ciepła. W ciągu kilkunastu sekund ustala aktualne parametry ogrzewania oznaczając je na zielono. Aby zmienić ustawienia wystarczy wypełnić formularz i wybrać przycisk Połączenie ze stroną jest szyfrowane poprzez SSL zapewniając bezpieczeństwo. Ważną informacją jest to, że komunikacja pomiędzy programem sterownika, a stroną internetową przebiega poprzez transmisję GSM. Gwarantuje to stabilność połączenia i nie wymaga łącza internetowego w budynku w którym znajduje się pompa ciepła.

CWU 40C H4 Temperaturę oraz histerezę centralnego ogrzewania można zmieniać również za pośrednictwem panelu dotykowego oraz strony internetowej.

5 3. Panel dotykowy umożliwiający wygodne sterowanie ogrzewaniem w domu. Oprócz bezpośredniego zarządzania parametrami pompy ciepła z poziomu sterownika oraz zdalnie z poziomu strony internetowej instnieje trzeci sposób ustawiania parametrów pracy centralnego ogrzewania. Panel dotykowy, o którym tu mowa udostępnia na swoim ekranie intuicyjne menu pozwalające na ustawianie żądanych wartości temperatur i histerez zarówno centralnego ogrzewania jak i ciepłej wody użytkowej. Wyświetla on także aktualne ustawienia i bieżące wartości temperatur mierzonych przez domowe czujniki. Panel dotykowy komunikuje się z programem sterownika bezpośrednio poprzez kablowe połączenie szeregowe UART. Zapewnia to największą obok menu sterownika responsywność. Nie wymaga on żadnych dodatkowych łącz telekomunikacyjnych takich jak GSM czy internet.

Panel dotykowy, o którym tu mowa udostępnia na swoim ekranie intuicyjne menu pozwalające na ustawianie żądanych wartości temperatur i histerez zarówno centralnego ogrzewania jak i ciepłej wody
