1 Załącznik nr 1c Strona 1 z 13

2 I. RYSUNEK MODELOWY 1. koszulka z krótkim rękawem 2. spodenki krótkie typu bokserki Strona 2 z 13

3 II. PRZEDMIOT WYMAGAŃ TECHNICZNO - UŻYTKOWYCH (WTU): Przedmiotem WTU są wymagania techniczno-użytkowe dla kompletu bielizny letniej składającej się z następujących przedmiotów: - koszulki z krótkim rękawem, - spodenek typu bokserki. III. PRZEZNACZENIE Bielizna specjalna letnia WS przeznaczona jest jako warstwa pierwsza w czasie intensywnego wysiłku fizycznego, który stanowią długie marsze ze znacznym obciążeniem w każdym rodzaju terenu w warunkach letnich (z uwzględnieniem warunków pustynnych) oraz uprawiania sportu (lekka atletyka terenowa, ćwiczenia siłowe). IV. OPIS OGÓLNY WYROBU Bielizna specjalna letnia w kolorze czarnym wykonana jest z dzianiny dwuwarstwowej z wydzielonymi strefami posiadającymi konstrukcje splotu mające na celu zapewnienie lepszej wymiany powietrza. Koszulka z krótkim rękawem posiada rękawy jednoczęściowe typu reglan. Dekolt wykończony plisą z dzianiny ściągaczowej. Pod pachami i w okolicach karku dzianina o splocie ażurowym pozwalającym na szybsze odprowadzanie potu. Szwy płaskie wykonane na autolapie. Spodenki krótkie typu bokserki bez rozporka. Góra wykończona dzianiną ściągaczową z dodatkiem przędzy elastomerowej. Części boczne spodenek wykonane z dzianiny o splocie ażurowym pozwalającym na szybsze odprowadzanie potu. Doły nogawek proste, wykończone podwinięciem. Wszystkie szwy płaskie wykonane na autolapie. V. WYMAGANIA TECHNICZNE OGÓLNE a) Bielizna specjalna letnia WS składa się z koszulki z krótkim rękawem i spodenek krótkich typu bokserki. b) Bielizna musi zapewniać użytkownikowi: - optymalną izolację cieplną (komfort cieplny) tj. ochronę organizmu przed wychłodzeniem lub przegrzaniem; - posiadać właściwości bakteriostatyczne; Strona 3 z 13

4 - dzianina z której wykonana jest bielizna musi zawierać jony srebra (zastosowana technologia musi w sposób trwały zabezpieczać możliwość wypłukiwania (usunięcia) jonów srebra w procesie prania) oraz zapewniać odpowiedni komfort noszenia tzn. musi zapewniać nieskrępowaną swobodę ruchów, nie może uciskać, nie może podrażniać i przeszkadzać w czasie użytkowania, powinna być delikatna w dotyku i stabilna na ciele tzn. nie może przemieszczać się ani rotować w czasie użytkowania (efekt drugiej skóry ), musi posiadać anatomiczny krój dopasowany do sylwetki użytkownika. Ma posiadać płaskie i przesunięte szwy naramienne zapobiegające otarciom i nakładaniu się szwów z następnych warstw odzieży; - bielizna musi być wykonana z materiałów szybkoschnących, a zastosowana dzianina musi efektywnie odprowadzać pot, hamować powstawanie brzydkich zapachów. Wykonana w kolorze czarnym lub coyote brown lub oliwkowo zielonym w zależnie od potrzeb zamawiającego.(dopuszczalne są niewielkie wstawki w innych stonowanych kolorach będących odcieniem koloru dzianiny zasadniczej, nie dopuszcza się kolorów jaskrawych i odblaskowych), musi być dostosowana do prania w temperaturze do 40 C, a po praniu nie musi wymagać prasowania; Wymagane jest złożenie wraz z ofertą oświadczenia wystawionego przez oferenta o zgodności parametrów dzianiny z zapisami zawartymi w WTU oraz wyników badań dzianiny, potwierdzonymi przez laboratorium posiadające akredytacje w tym zakresie. W celu oceny zgodności przedmiotu oferty z wymaganiami Zamawiającego, wraz z ofertą należy przedstawić jako wzór jeden kpl. bielizny specjalnej letniej WS w rozmiarze.. VI. WYMAGANIA DOTYCZĄCE MATERIAŁÓW ZASADNICZYCH I SUROWCÓW: Tablica nr 1. Materiały i dodatki Lp. Nazwa materiału Typ, rodzaj, charakterystyka materiału 1 Dzianina zasadnicza dzianina dwuwarstwowa w kolorze jak w zamówieniu 2 Dzianina na plisę dzianina zasadnicza 3 Nici odzieżowe 4 Nici odzieżowe overlockowe nici z poliestrowych włókien odcinkowych o masie liniowej 180 dtex x 1 w kolorze dzianiny zasadniczej nici poliestrowe z włókien ciągłych o masie liniowej 160 i 80 dtex w kolorze dzianiny zasadniczej Strona 4 z 13

5 Tablica nr 2. Charakterystyka dzianiny Lp. Rodzaj parametru Jednostk a miary Wartość Oznaczenie i metoda badania wg 1 Dzianina zasadnicza dwuwarstwowa Masa powierzchniowa dzianiny na koszulkę (średnia) Skład surowcowy dzianiny zasadniczej na koszulkę Poliamid z jonami srebra Masa powierzchniowa dzianiny na kalesony (średnia) Skład surowcowy dzianiny zasadniczej na spodenki g/m 2 204± 11g PN-P-04613: PN-P :1993 Elastan % 7 PN-P :1993 Poliamid 75 PN-P :1993 Poliamid z jonami srebra g/m 2 204± 11 PN-P-04613: PN-P :1993 Elastan % 7 PN-P :1993 Poliamid 75 PN-P :1993 Tablica nr 3. Zmiana wymiarów po praniu i suszeniu Lp. Rodzaj parametru Jednostka miary Wartość Oznaczenie i metoda badania wg Zmiana wymiarów po praniu i suszeniu w temp. C nie więcej niż: kierunek wzdłużny kierunek poprzeczny % +1,5 ± 0,5-5,5 ± 0,5 PN-EN ISO 6330+A1:2009; metoda 5A Tablica nr 4. Opór pary wodnej Lp. Rodzaj parametru Jednostka miary Wartość Opór pary wodnej Ret [m²pa/w] 3,4± 0,8 Oznaczenie i metoda badania wg PN-EN ISO 31092:1998 Apl:2004 Strona 5 z 13

6 Tablica nr 5. Odporność wybarwień Lp. Światło sztuczne Rodzaj parametru Jednostka miary Wartość zmiana barwy [stopień] 6-7 Oznaczenie i metoda badania wg PN-EN ISO 105-B02:2006 pranie w temperaturze 40ºC zmiana barwy 4/5 [stopień] zabrudzenie bieli bawełny 4/5 PN-ISO105-C06+Apl:1999 Pot alkaliczny / kwaśny zmiana barwy zabrudzenie bieli bawełny [stopień] PN-EN ISO 105-E04:2009 tarcie suche wzdłuż wszerz tarcie mokre wzdłuż wszerz zabrudzenie bieli zabrudzenie bieli [stopień] 4/5 PN-EN ISO 105-X12:2005 Trzpień:Ø16mm;nacisk [stopień] 4/5 9N;nasiąkliwość 100% Tablica nr 6. Wytrzymałość na przebicie kulą Lp. Rodzaj parametru Jednostka miary Wytrzymałość na przebicie kulką Wartość [N] 405 ± 12 Oznaczenie i metoda badania wg PN-EN ISO :2008 średnica kulki 25,4 mm Strona 6 z 13

7 VII. WYMIARY: Tabela Nr 3. Tabela wymiarowa koszulki* Oznacz enie wg rysunku nr 1 Oznaczenie wielkości M L XL XXL Dopus zczaln e Wzrost odchyl enie ± Obwód klatki piersiowej a Długość przodu b Szerokość na linii piersi ,5 c Szerokość u dołu wyrobu ,5 d Długość rękawa 35, , e Szerokość rękawa u dołu 14 14, ,5 1 f Szerokość pokroju szyi g Szerokość plisy przy dekolcie 1,8 1,8 1,8 1,8 0,3 h Długość boku *mierzone bez rozciągania w cm Tablica 4.Tabela wymiarowa spodenek* Oznacz enie wg rysunku nr 2 Oznaczenie wielkości M L XL XXL Dopus zczaln e Wzrost odchyl enie ± Obwód pasa a Długość zewnętrzna nogawki b Długość wewnętrzna nogawki ,5 c Szerokość na linii bioder ,5 d Szerokość na linii pasa ,5 e Szerokość nogawki u dołu 13, , *mierzone bez rozciągania w cm Strona 7 z 13

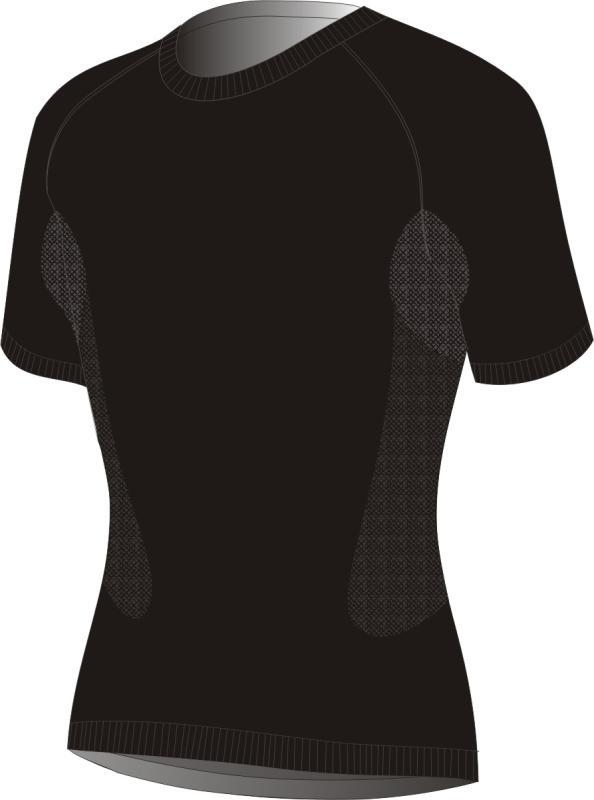

8 VIII. RYSUNKI TECHNICZNE : Rysunek nr 1 Widok ogólny koszulki Rysunek nr 2 Widok ogólny spodenek Strona 8 z 13

9 IX. WYMAGANIA DOTYCZĄCE KONSERWACJI, PAKOWANIA I ZNAKOWANIA (CECHOWANIA): 1. Konserwacja: Konserwacja przy użyciu ogólnie dostępnych środków, określonych przez producenta bielizny. 2. Oznaczenie: Oznaczenie sposobu konserwacji według normy PN-EN ISO 3758: Pakowanie: - Bielizna musi być złożona w kształt prostokąta i zapakowana kompletami w opakowanie firmowe. - Bielizna musi być pakowana po 20 kompletów do kartonu zbiorczego, a następnie na zamknięty i zaplombowany karton nakleja się etykietę zbiorczą. 4. Cechowanie: - Na każdym produkcie po wewnętrznej stronie muszą znajdować się informacje zawierające znak firmowy lub nazwę producenta, wielkość wyrobu, oznaczenie sposobu konserwacji (nie dopuszczalne są żadne wszywki). - Każdy przedmiot musi ponadto posiadać etykietę jednostkową (lub nadruk) zamocowaną do wszywki informacyjnej wyrobu zawierającą co najmniej następujące dane: Nazwę, adres i znak firmowy producenta; Nazwę wyrobu, symbol i kolor wyrobu; Skład surowcowy; Wielkości wyrobu oznaczone według tabeli wielkości; Jakość wyrobu podaną słownie (wymagana pierwsza); Znak kontroli jakości; Miesiąc i rok produkcji. Strona 9 z 13

10 - Każdy karton zbiorczy musi być oklejony etykietą zbiorczą zawierającą następujące dane: Nazwę, adres i znak firmowy producenta; Nazwę wyrobu, symbol i kolor wyrobu; Wielkości wyrobów oznaczone według tabeli wielkości; Jakość wyrobu podaną słownie (wymagana pierwsza); Ogólną liczbę kompletów zawartych w opakowaniu; Wielkość wyrobów z wyszczególnieniem liczby sztuk w poszczególnych wielkościach; Miesiąc i rok produkcji wyrobu. X. ZASADY ODBIORU: 1. Wykonawca zobowiązany jest powiadomić 74 RPW o terminie rozpoczęcia produkcji przedmiotu umowy w ciągu 5 dni od podpisania umowy, a w przypadku powierzenia wykonania części umowy podwykonawcy dodatkowo poda nazwę podwykonawcy i przekaże umowę z podwykonawcą oraz inne dane niezbędne do rozpoczęcia działań przez 74 RPW. 2. Odbioru wojskowego dokonuje przedstawiciel 74 RPW w oparciu o WDTT, WT lub wymagania Zamawiającego oraz potwierdzony wzór przedmiotu. 3. Przedstawiona do odbioru partia pzm jest fabrycznie nowa i pochodzi z bieżącej produkcji. 4. Odbiór wojskowy dokonany będzie zgodnie z wymaganiami art. 7 ustawy z dnia 17 listopada 2006 r. o systemie oceny zgodności wyrobów przeznaczonych na potrzeby obronności i bezpieczeństwa państwa. 5. Na podstawie oceny ryzyka przedstawiciel 74 RPW ma prawo dokonać losowego pobrania próbek zastosowanych materiałów i wyrobów w celu dokonania oceny jakości poprzez badania w laboratorium akredytowanym lub laboratorium dostępnym Wykonawcy spełniającym wymogi normy PN-EN ISO/lEC Koszty dostarczenia pobranych prób do laboratorium oraz przeprowadzenia badań ponosi Wykonawca. 7. Po dokonaniu odbioru sporządzony zostanie Protokół odbioru wojskowego w 3 egz.: dla Zamawiającego, Wykonawcy i 74 RPW. Strona 10 z 13

11 8. W przypadku, gdy przedstawiona do odbioru partia nie spełni wymagań Zamawiającego sporządzony zostanie Raport niezgodności, który po podpisaniu przez Wykonawcę przekazany zostanie Zamawiającemu. 9. Przedmioty umowy dostarczane w ramach reklamacji podlegają ponownemu odbiorowi wojskowemu. 10. W przypadku nie uznania reklamacji przez wykonawcę przekazać komisyjnie (przedstawiciel Zamawiającego oraz Wykonawcy) sporny wyrób do zbadania w laboratorium akredytowanym lub spełniającym wymagania normy PN-1N ISO/lEC Każda partia dostarczanego przedmiotu umowy musi zostać zgłoszona przez wykonawcę do odbioru wojskowego. 12. Przedstawiciel 74 RPW ma prawo do weryfikowania każdego procesu technologicznego produkcji, procedury kontroli i badań w celu zapewnienia najwyższej jakości przedmiotu umowy. 13. Wykonawca jest zobowiązany zapewnić nieodpłatnie Przedstawicielowi 74 RPW niezbędne warunki dla zapewnienia realizacji prawidłowego odbioru jakościowego przedmiotu umowy: a) udostępni do oceny ciąg technologiczny produkcji realizowanej na rzecz wytworzenia przedmiotu umowy; b) udostępni dokumentację monitorowania i oceny procesu produkcji, jeżeli posiada wdrożony system jakości wg Norm ISO, ponadto jeżeli posiada wyniki badań laboratoryjnych zastosowanych materiałów lub wyrobów gotowych; c) udostępni w razie potrzeby przyrządy pomiarowe i urządzenia do badań oraz personel do ich obsługi i do przeprowadzenia czynności weryfikacyjnych; d) umożliwi nadzorowanie czynności pobrania i plombowania próby przeznaczonej do badań laboratoryjnych; e) umożliwi nadzorowanie przebiegu wykonywania badań laboratoryjnych pobranych prób w laboratorium Wykonawcy (producenta). XI. WARANCJA NA WYRÓB Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. Strona 11 z 13

12 OPRACOWAŁ: AKCEPTUJĘ: Szef Wydziału Materiałowego ppłk Tadeusz PAMPUCH... Szef Oddziału Logistyki J-4 płk Tomasz PIOTROWSKI... UZGODNIONO: Starszy specjalista Oddziału Planowania Rzeczowego J-8 ppłk Piotr BRZEZIŃSKI... Wykonano w 1 egzemplarzu: Egz. Nr 1 a/a. Strona 12 z 13

13 Numer zmiany Nr strony Data wprowadzenia Treść zmiany Zmiana nr r. Aktualizacja opisu i rysunków Zmiana nr r. Zmiana parametrów tkaniny zasadniczej oraz wymiarów Strona 13 z 13
