1 Załącznik nr 1b do SIWZ BIURO OCHRONY RZĄDU PODSTAWOWE WYMAGANIA TECHNICZNO-UśYTKOWE BUTY SPECJALNE NA MIĘKKIEJ PODESZWIE Grupa 14 przedmioty zaopatrzenia mundurowego (l.p. 4 buty z membraną izolacyjną) Nr ewidencyjny - 111/BOR/2010

PODESZWIE Grupa 14 przedmioty zaopatrzenia mundurowego (l.

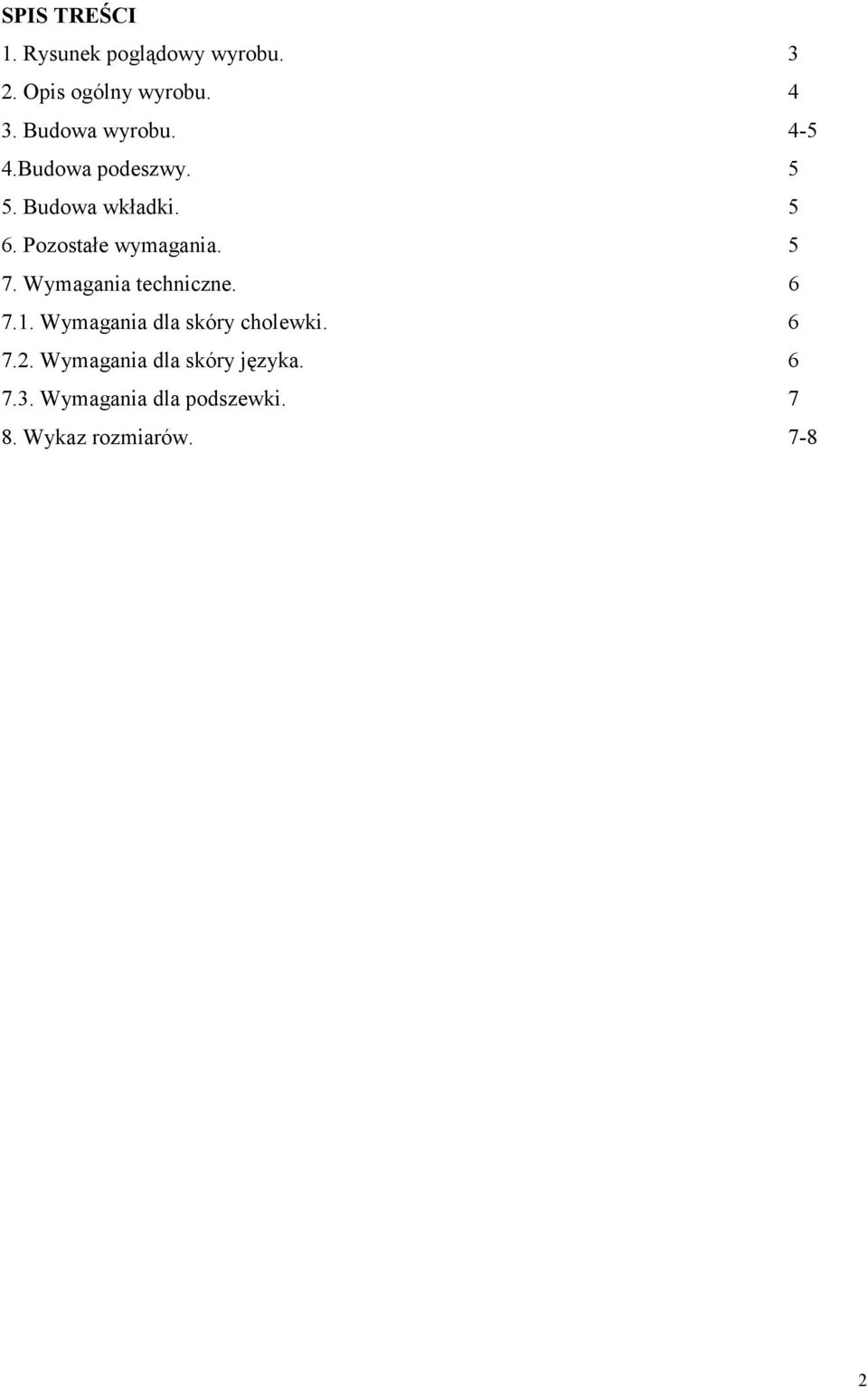

2 SPIS TREŚCI 1. Rysunek poglądowy wyrobu Opis ogólny wyrobu Budowa wyrobu Budowa podeszwy Budowa wkładki Pozostałe wymagania Wymagania techniczne Wymagania dla skóry cholewki Wymagania dla skóry języka Wymagania dla podszewki Wykaz rozmiarów

Pozostałe wymagania. 5 7. Wymagania techniczne. 6 7.1.

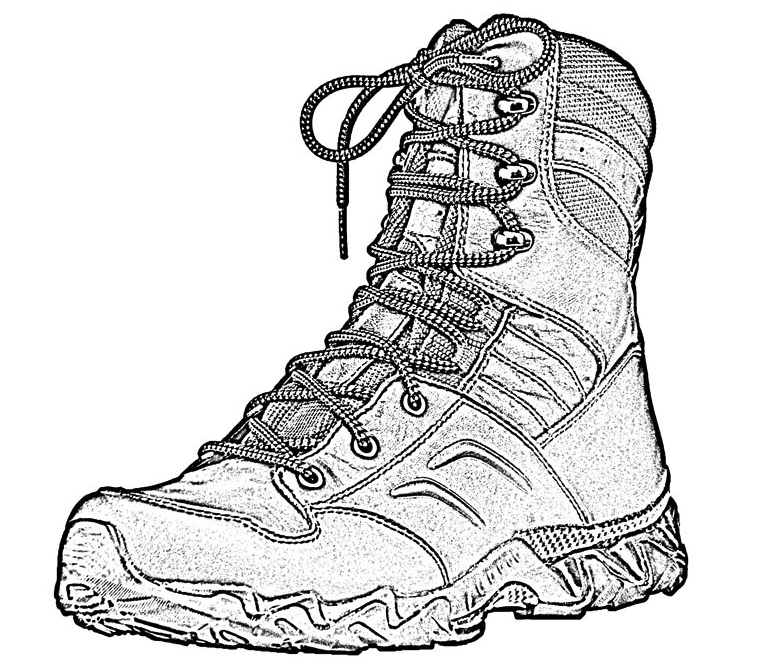

3 1. RYSUNEK POGLĄDOWY WYROBU. Rysunek nr 1 rysunek poglądowy. Uwaga: W górnej części cholewki dopuszcza się moŝliwość innego rozmieszczenia wzmocnień i usztywnień wykonanych ze skóry. 3

4 2. OPIS OGÓLNY WYROBU. Buty specjalne na miękkiej podeszwie w kolorze czarnym przeznaczone do róŝnorodnych działań taktycznych w zróŝnicowanym terenie. Muszą posiadać wyjątkowo duŝą odporność i wytrzymałość na czynniki zewnętrzne panujące w umiarkowanej strefie klimatycznej, jednocześnie muszą posiadać lekką konstrukcję dla wygody uŝytkowania. Buty muszą posiadać konstrukcję zapewniającą komfort podczas całodziennego uŝytkowania, ze znacznym obciąŝeniem stawu skokowego. Buty muszą posiadać wysokie parametry funkcjonalne, całkowicie wodoodporne i wysoce oddychalne. W swojej konstrukcji powinny charakteryzować się lekkością, antystatycznością, odpornością na działania róŝnego rodzaju olejów, benzyn, a dodatkowo podeszwa powinna być odporna na działanie kwasów i soli. Buty w swojej konstrukcji powinny posiadać membranę paraprzepuszczalną na bazie PTFE, PES lub PU. Aby zapewnić wysoki poziom przepuszczalności pary wodnej, cały but powinien być zbudowany z wysokiej jakości skóry hydrofobowej. Wewnętrzne wykończenie języka jest wykonane z pianki, obszytej materiałem, w środku znajduje się specjalne zabezpieczenie, które powoduje, Ŝe język nie przemieszcza się na boki i nie powoduje ucisków na stopę, co gwarantuje komfort noszenia. W strefie pięty, w tylnej części buta, mieści się zapiętek wykonany z miękkiej skóry, który zapewnia bardzo dobre dopasowanie się buta do nogi uŝytkownika 3. BUDOWA WYROBU. But zbudowany ze skóry bydlęcej, hydrofobowej na stałe przefarbowanej na kolor czarny oraz z materiału włókienniczego koloru czarnego. Aby zapewnić jak najlepszą para przepuszczalność idealny komfort stopy w trzewiku pianka winna być punktowo przyklejana do materiału cholewki. Warstwy wewnętrzne cholewki usztywniające trzewik w środku i w obszarze języka winny być punktowo przyklejone do skóry zewnętrznej. Buty w części przedniej, w strefie pięty oraz w części języka wykonane z wysokiej jakości, hydrofobowej skóry bydlęcej. Język jest trwale połączony z butem za pomocą materiału włókienniczego, obszar ten winien być hydrofobowy. Strefa pięty, język, mankiet buta, tzw. strefa zginania, wykonana jest z elastycznego 4

Buty muszą posiadać konstrukcję zapewniającą komfort podczas całodziennego uŝytkowania, ze znacznym obciąŝeniem stawu skokowego.

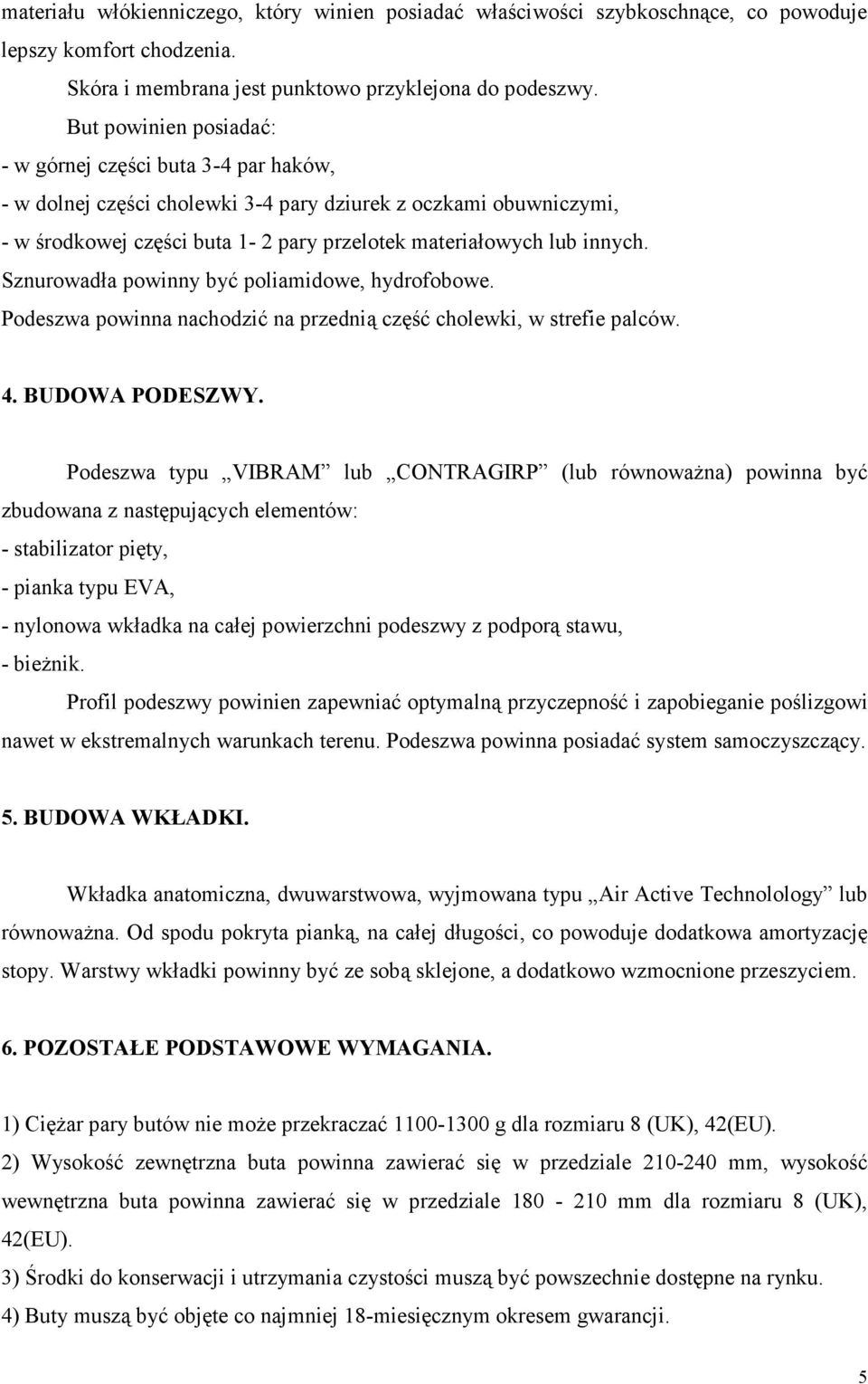

5 materiału włókienniczego, który winien posiadać właściwości szybkoschnące, co powoduje lepszy komfort chodzenia. Skóra i membrana jest punktowo przyklejona do podeszwy. But powinien posiadać: - w górnej części buta 3-4 par haków, - w dolnej części cholewki 3-4 pary dziurek z oczkami obuwniczymi, - w środkowej części buta 1-2 pary przelotek materiałowych lub innych. Sznurowadła powinny być poliamidowe, hydrofobowe. Podeszwa powinna nachodzić na przednią część cholewki, w strefie palców. 4. BUDOWA PODESZWY. Podeszwa typu VIBRAM lub CONTRAGIRP (lub równowaŝna) powinna być zbudowana z następujących elementów: - stabilizator pięty, - pianka typu EVA, - nylonowa wkładka na całej powierzchni podeszwy z podporą stawu, - bieŝnik. Profil podeszwy powinien zapewniać optymalną przyczepność i zapobieganie poślizgowi nawet w ekstremalnych warunkach terenu. Podeszwa powinna posiadać system samoczyszczący. 5. BUDOWA WKŁADKI. Wkładka anatomiczna, dwuwarstwowa, wyjmowana typu Air Active Technolology lub równowaŝna. Od spodu pokryta pianką, na całej długości, co powoduje dodatkowa amortyzację stopy. Warstwy wkładki powinny być ze sobą sklejone, a dodatkowo wzmocnione przeszyciem. 6. POZOSTAŁE PODSTAWOWE WYMAGANIA. 1) CięŜar pary butów nie moŝe przekraczać g dla rozmiaru 8 (UK), 42(EU). 2) Wysokość zewnętrzna buta powinna zawierać się w przedziale mm, wysokość wewnętrzna buta powinna zawierać się w przedziale mm dla rozmiaru 8 (UK), 42(EU). 3) Środki do konserwacji i utrzymania czystości muszą być powszechnie dostępne na rynku. 4) Buty muszą być objęte co najmniej 18-miesięcznym okresem gwarancji. 5

Sznurowadła powinny być poliamidowe, hydrofobowe. Podeszwa powinna nachodzić na przednią część cholewki, w strefie palców. 4. BUDOWA PODESZWY.

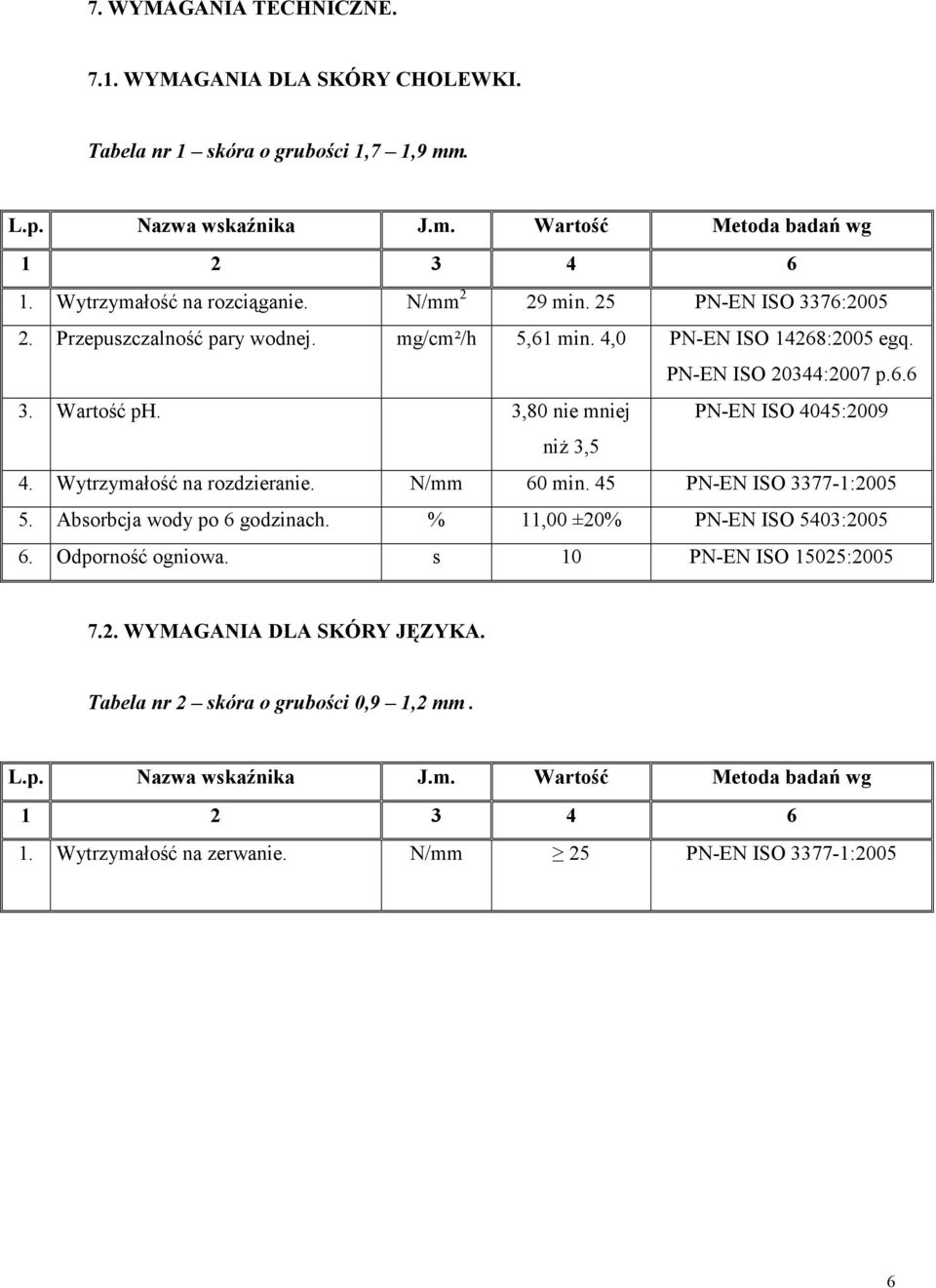

6 7. WYMAGANIA TECHNICZNE WYMAGANIA DLA SKÓRY CHOLEWKI. Tabela nr 1 skóra o grubości 1,7 1,9 mm. L.p. Nazwa wskaźnika J.m. Wartość Metoda badań wg Wytrzymałość na rozciąganie. N/mm 2 29 min. 25 PN-EN ISO 3376: Przepuszczalność pary wodnej. mg/cm²/h 5,61 min. 4,0 PN-EN ISO 14268:2005 egq. PN-EN ISO 20344:2007 p Wartość ph. 3,80 nie mniej PN-EN ISO 4045:2009 niŝ 3,5 4. Wytrzymałość na rozdzieranie. N/mm 60 min. 45 PN-EN ISO : Absorbcja wody po 6 godzinach. % 11,00 ±20% PN-EN ISO 5403: Odporność ogniowa. s 10 PN-EN ISO 15025: WYMAGANIA DLA SKÓRY JĘZYKA. Tabela nr 2 skóra o grubości 0,9 1,2 mm. L.p. Nazwa wskaźnika J.m. Wartość Metoda badań wg Wytrzymałość na zerwanie. N/mm 25 PN-EN ISO :2005 6

3,80 nie mniej PN-EN ISO 4045:2009 niŝ 3,5 4. Wytrzymałość na rozdzieranie. N/mm 60 min. 45 PN-EN ISO 3377-1:2005 5. Absorbcja wody po 6 godzinach. % 11,00 ±20% PN-EN ISO 5403:2005 6.

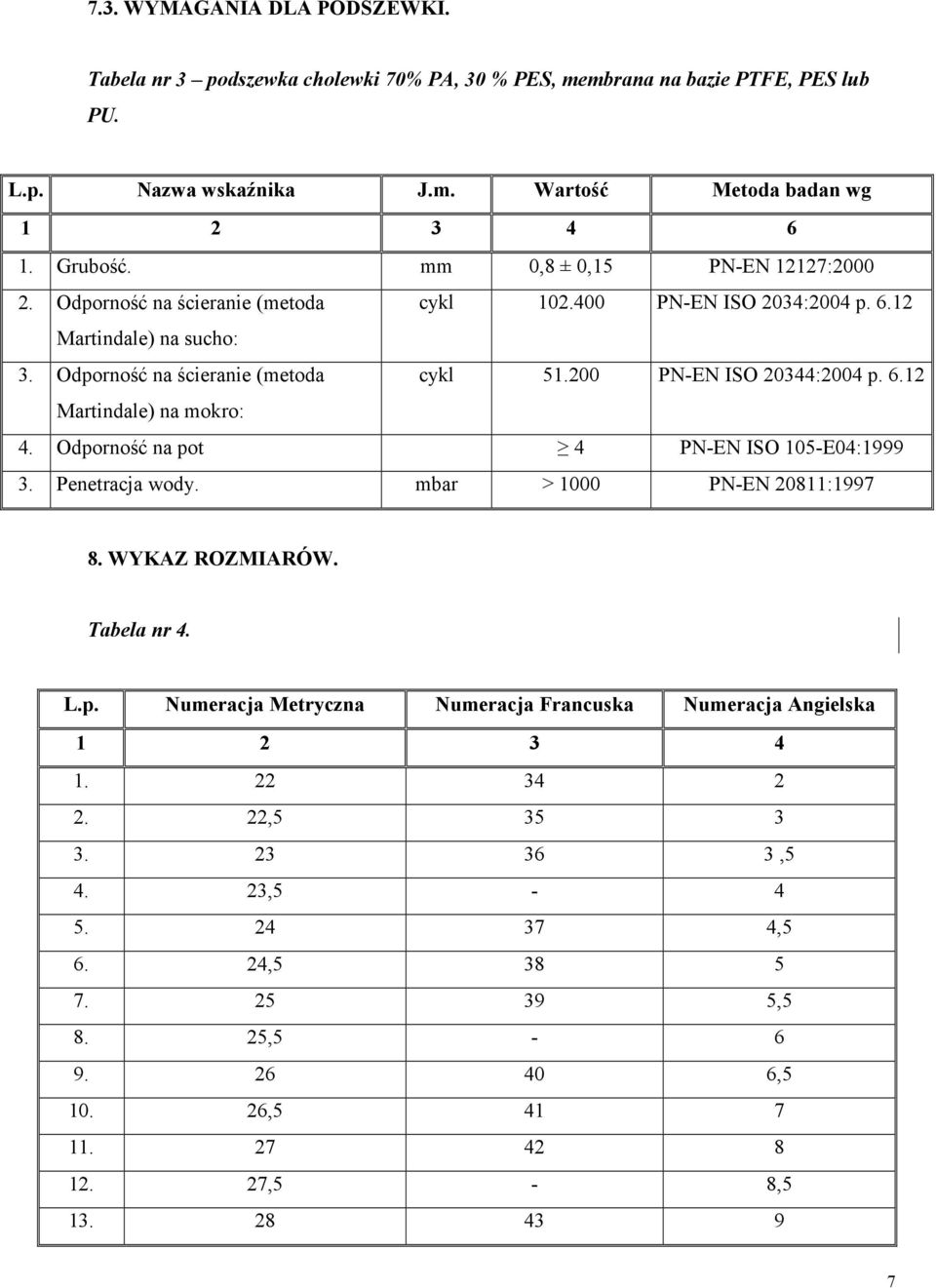

7 7.3. WYMAGANIA DLA PODSZEWKI. Tabela nr 3 podszewka cholewki 70% PA, 30 % PES, membrana na bazie PTFE, PES lub PU. L.p. Nazwa wskaźnika J.m. Wartość Metoda badan wg Grubość. mm 0,8 ± 0,15 PN-EN 12127: Odporność na ścieranie (metoda cykl PN-EN ISO 2034:2004 p Martindale) na sucho: 3. Odporność na ścieranie (metoda cykl PN-EN ISO 20344:2004 p Martindale) na mokro: 4. Odporność na pot 4 PN-EN ISO 105-E04: Penetracja wody. mbar > 1000 PN-EN 20811: WYKAZ ROZMIARÓW. Tabela nr 4. L.p. Numeracja Metryczna Numeracja Francuska Numeracja Angielska , , , , , , , , , ,5-8,

200 PN-EN ISO 20344:2004 p. 6.12 Martindale) na mokro: 4. Odporność na pot 4 PN-EN ISO 105-E04:1999 3. Penetracja wody. mbar > 1000 PN-EN 20811:1997 8. WYKAZ ROZMIARÓW. Tabela nr 4. L.p. Numeracja Metryczna Numeracja Francuska Numeracja Angielska 1 2 3 4 1.

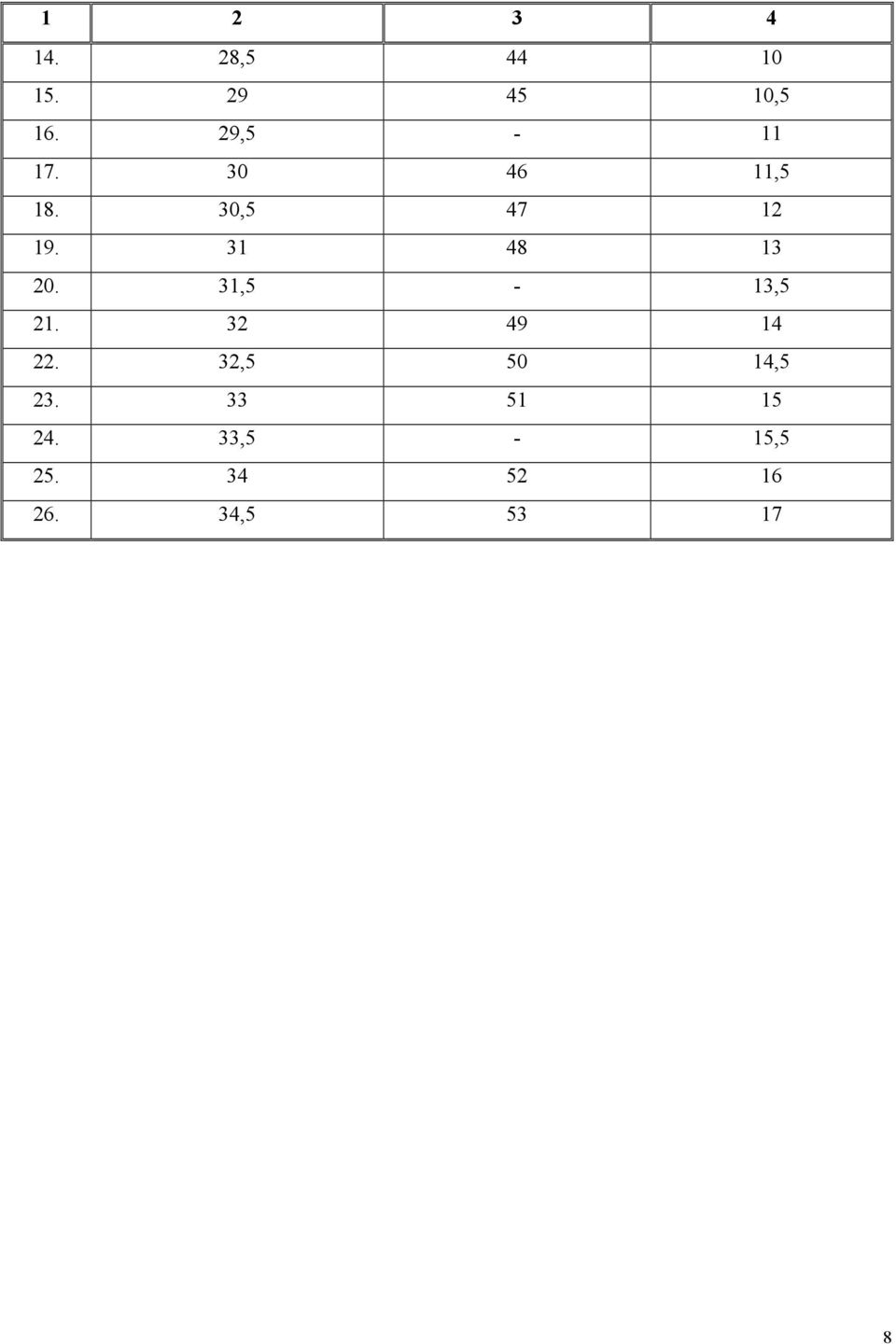

8 , , , , , ,5-13, , , ,5-15, ,
