1 BIURO OCHRONY RZĄDU ODDZIAŁ VII WYDZIAŁ 2 Dokumentacja techniczno-technologiczna wz. 30/BOR PAS SKÓRZANY OFICERA KOLORU CZARNEGO Z KOALICYJKĄ Przedmiot zaopatrzenia mundurowego zastrzeŝony dla Biura Ochrony Rządu

2 SPIS TREŚCI 1. FOTOGRAFIA WYROBU OPIS OGÓLNY WYROBU WYMAGANIA TECHNICZNE WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW ZESTAWIENIE ELEMENTÓW SKŁADOWYCH OPIS WYKONANIA RYSUNKI KONSTRUKCYJNE TABELA WYMIARÓW WYROBU GOTOWEGO ŚREDNIA NORMA ZUśYCIA MATERIAŁÓW ZASADNICZYCH 12 I DODATKÓW. 9. CECHOWANIE, PAKOWANIE, PRZECHOWYWANIE ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN. 14 2

3 1. FOTOGRAFIA WYROBU. Fotografia 1 Pas skórzany oficera koloru czarnego. Fotografia 2 Koalicyjka do pasa skórzanego oficera koloru czarnego. 3

4 2. OPIS OGÓLNY WYROBU. Pasy skórzane oficerskie koloru czarnego z koalicyjką wykonane są ze skóry bydlęcej blankowej w kolorze czarnym. Pasy zapinane na klamrę z dwoma trzpieniami i knopik. Spód pasów na odcinku ozdobnego przeszycia podklejony jest podszewką skórzaną bydlęcą lub świńską z licem naturalnym w kolorze naturalnym. Pasy wyposaŝone są w przesuwka bez półkółka. Do pasa dołączona jest koalicyjką. Koalicyjką składa się z dwóch pasków : 1) paska krótkiego z jednego końca zakończonego sprzączką niklowaną z drugiego, końca załoŝony jest knopik z końcówką w kształcie rybki do której dopięta jest przesuwka z półkółkiem niklowanym. Na pasek załoŝona jest przesuwka swobodnie przesuwająca się po pasku i szlufka zamocowana na stałe przy sprzączce między nitami, 2) paska długiego, z jednego końca wybite są otwory do zapięcia na pasek krótki, z drugiego końca załoŝony jest knopik z końcówką w kształcie rybki do której jest dopięta przesuwka z półkółkiem niklowanym. 3. WYMAGANIA TECHNICZNE. Dokumentacja techniczno-technologiczna na wykonanie pasów skórzanych oficerskich koloru czarnego z koalicyjką stanowi podstawę do produkcji, kontroli i odbioru jakościowego wyrobów. Powierzchnia pasa i koalicyjki powinna być jednolita pod względem jakości, bez zacięć, zadrapań, plam, zabrudzeń i załamań. Szycie pasa powinno być równe bez przepuszczeń, przerwań nici, a ściegi bez miejscowych skupień. Zakończenie szycia powinno być zabezpieczone przed pruciem. Dopuszcza się odchylenia od linii szycia 0,5 mm. Pas z podszewką musi być wykonany z jednolitego elementu skóry, nie dopuszcza się sztukowania. Zastosowane okucia do pasa oficera z koalicyjką nie mogą posiadać zarysowań i skaleczeń. Klamra nie moŝe mieć ostrych kantów. 4

5 3.1. WYKAZ MATERIAŁÓW I DODATKÓW. Do produkcji pasów skórzanych oficera koloru czarnego z koalicyjką uŝywa się następujących materiałów przedstawionych w tabeli 1 i 2. Tabela 1 Wykaz materiałów i dodatków pasa skórzanego oficera koloru czarnego. L.p. Część pasa Materiał Wymagania Zewnętrzna. Skóra bydlęca blankowa o grubości 3,4-3,5 mm PN-89/P w kolorze czarnym. 2. Wewnętrzna. Podszewka bydlęca lub świńska z licem PN-86/P naturalnym w kolorze naturalnym. 3. Okucia. - klamra niklowana z dwoma trzpieniami, - knopik niklowany, wg zatwierdzonego wzoru - podkładka pod knopik, - nity dwustronnie wypukłe niklowane nr Nici. Nici maszynowe czarne Tex 235 x 3. PN-80/P Klej. Pronikol OBT-3 lub Bonikol. PN-81/ Tabela 2 - Wykaz materiałów i dodatków koalicyjki do pasa skórzanego oficera L.p. koloru czarnego. Część koalicyjki Materiał Wymagania Pasek skóra. Skóra bydlęca blankowa o grubości 2,5-2,6 mm. PN-89/P Okucia. - sprzączka z trzpieniem, niklowana o szerokości 18 mm, - półkółko niklowane o szerokości 18 mm, - knopik niklowany, - podkładka pod knopik, - nity dwustronnie wypukłe niklowane nr 9. wg zatwierdzonego wzoru 3. Nici. Nici maszynowe w kolorze czarnym. PN-80/P Klei. Butapren A. PN-81/

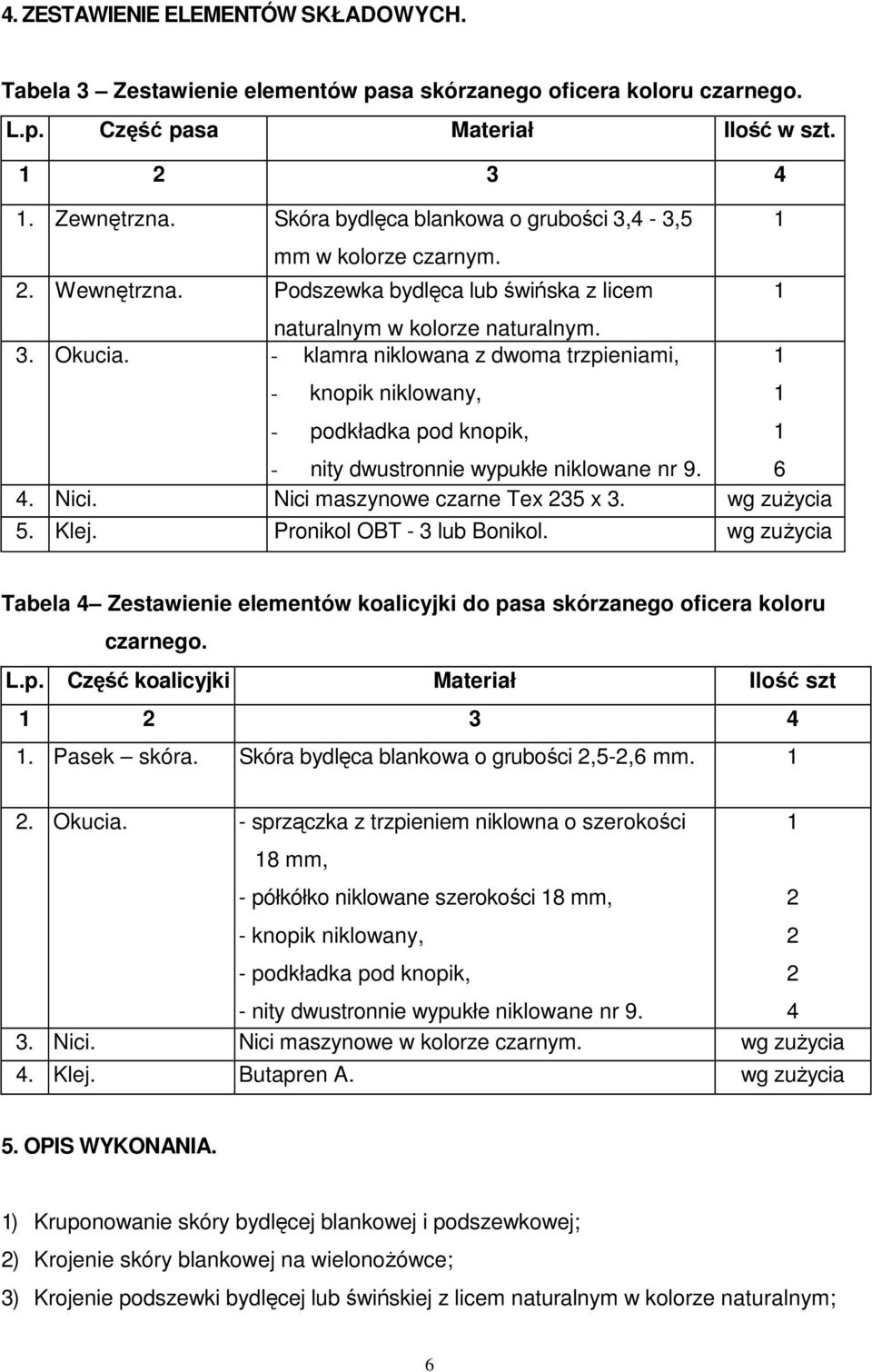

6 4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH. Tabela 3 Zestawienie elementów pasa skórzanego oficera koloru czarnego. L.p. Część pasa Materiał Ilość w szt Zewnętrzna. Skóra bydlęca blankowa o grubości 3,4-3,5 1 mm w kolorze czarnym. 2. Wewnętrzna. Podszewka bydlęca lub świńska z licem 1 naturalnym w kolorze naturalnym. 3. Okucia. - klamra niklowana z dwoma trzpieniami, 1 - knopik niklowany, 1 - podkładka pod knopik, 1 - nity dwustronnie wypukłe niklowane nr Nici. Nici maszynowe czarne Tex 235 x 3. wg zuŝycia 5. Klej. Pronikol OBT - 3 lub Bonikol. wg zuŝycia Tabela 4 Zestawienie elementów koalicyjki do pasa skórzanego oficera koloru czarnego. L.p. Część koalicyjki Materiał Ilość szt Pasek skóra. Skóra bydlęca blankowa o grubości 2,5-2,6 mm Okucia. - sprzączka z trzpieniem niklowna o szerokości 18 mm, - półkółko niklowane szerokości 18 mm, - knopik niklowany, - podkładka pod knopik, - nity dwustronnie wypukłe niklowane nr Nici. Nici maszynowe w kolorze czarnym. wg zuŝycia 4. Klej. Butapren A. wg zuŝycia 5. OPIS WYKONANIA. 1) Kruponowanie skóry bydlęcej blankowej i podszewkowej; 2) Krojenie skóry blankowej na wielonoŝówce; 3) Krojenie podszewki bydlęcej lub świńskiej z licem naturalnym w kolorze naturalnym; 6

7 4) Wybijanie otworów na zapięcie i nitowanie klamry; 5) Wybijanie otworów na pasku krótkim i pasku długim; 6) Wybicie 2-ch końcówek w kształcie rybki; 7) Wybicie 2-ch przesuwek do półkółka; 8) Ścienianie na ścieniarce taśmowej pasa do grubości jak w dokumentacji; 9) Ścienianie na ścieniarce taśmowej : - paska krótkiego i długiego, - 2-ch przesuwek do półkółek, - 2-ch przesuwek na paska krótkiego, - 2-ch końcówek w kształcie rybki. 10) Sfazowanie brzegów pasa od strony wewnętrznej ( mizdry); 11) Sfazowanie brzegów koalicyjki od strony wewnętrznej ( mizdry); 12) ZałoŜenie knopika do pasa; 13) Malowanie brzegów pasa oraz klapki wodą klejową; 14) Podklejanie podszewki pod pas od strony wewnętrznej; 15) Szycie pasa w miejscach ozdobnych; 15.Szycie pasa w miejscach ozdobnych; 16) Ręczne szycie przesuwki bez półkółka; 17) Zanitowanie sprzączki do paska krótkiego, 2-ch knopików, półkółek do 2-ch przesuwek; 18) Naklejanie kółek na knopik w miejscu rozklepania; 19) NałoŜenia przesuwki na pas; 20) Przypięcie paska długiego do paska krótkiego; 21) Przypięcie do koalicyjki 2-ch przesuwek z półkółkiem; 22) Przypięcie koalicyjki do pasa; 23) Obcięcie i przypalenie końcówek nici; 24) Cechowanie pasa; 25) Pakowanie. 7

8 6. RYSUNKI KONSTRUKCYJNE. Rysunek 1 Pas skórzany oficera koloru czarnego. 8

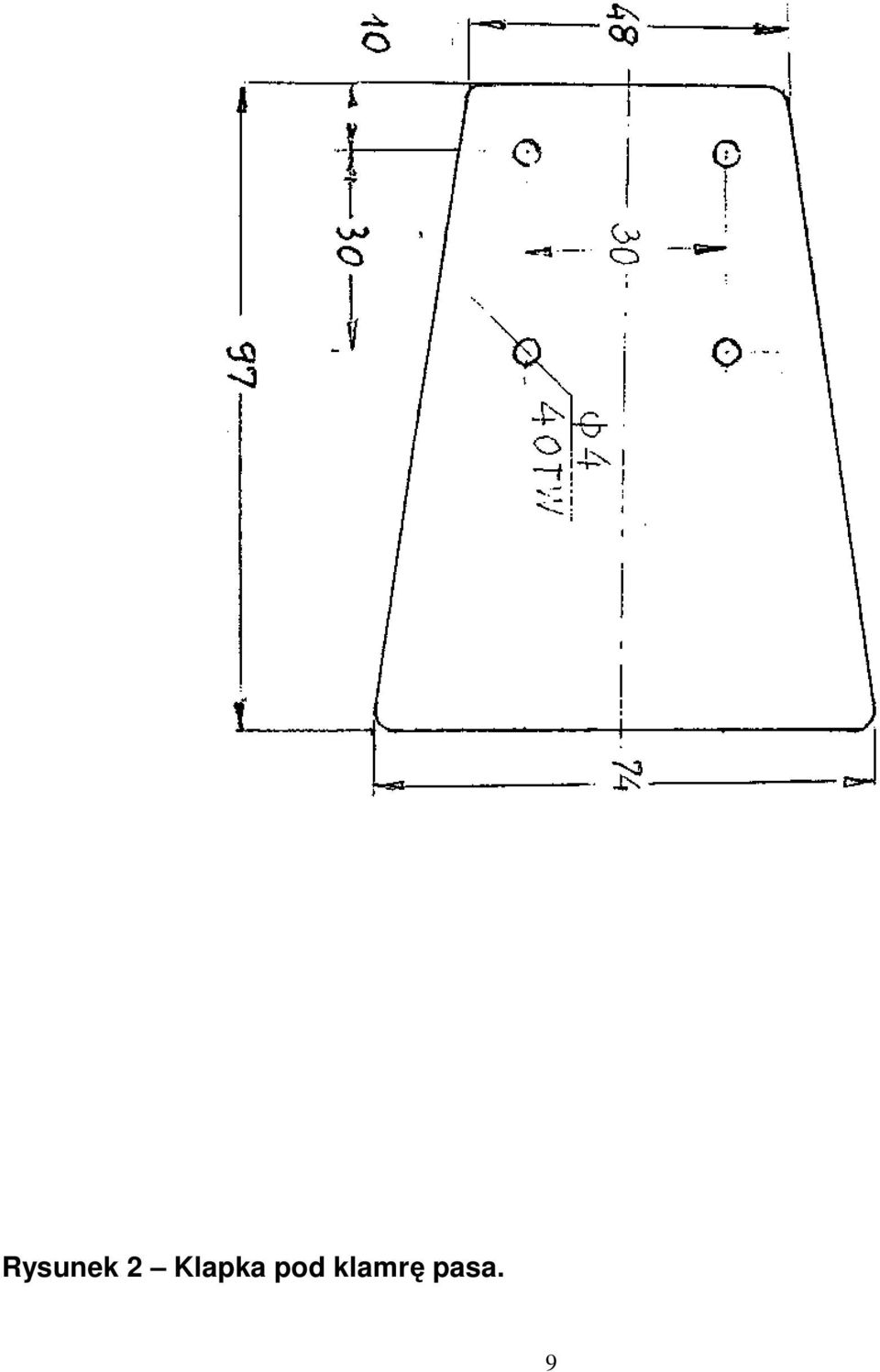

9 Rysunek 2 Klapka pod klamrę pasa. 9

10 Rysunek 3 Przesuwka pasa skórzanego oficera koloru czarnego. 10

11 7. TABELA WYMIARÓW WYROBU GOTOWEGO. Tabela 5 Wymiary pasa skórzanego oficera koloru czarnego. L.p. Rozmiar pasa Długość pasa w mm Dopuszczalne odchylenia w mm ± ± ± ± 15 PoniŜsze wymiary dotyczą wszystkich rozmiarów. Szerokość pasów - 45 ± 1,5 mm. Szerokość przesuwki -15 ± 1,0 mm. Szerokość przesuwki z półkółkami -17 ± 1,0 mm. Tabela 6 Wymiary koalicyjki pasa skórzanego oficera koloru czarnego. L.p. Elementy koalicyjki Długość w mm Dopuszczalne odchylenia w mm Pasek długi. 845 ± 5 2. Pasek krótki. 260 ± 5 3. Przesuwka z półkółkiem szer. 18 mm. 70 ± 2 4. Przesuwka szer. 10 mm. 26 ± 2 Szerokość koalicyjki - 18 mm ± 0,5 mm. 11

12 8. ŚREDNIE NORMY ZUśYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW. Tabela 7 Średnie normy zuŝycia. L.p. Nazwa materiału Jednostka Średnie zuŝycie netto miary Skóra bydlęca blankowa. m² 0, Podszewka bydlęca lub świńska naturalna. m² 0, Klamra niklowana. szt Sprzączka niklowana z trzpieniem szer. 18 mm. szt Knopik niklowany. szt Podkładka pod knopik. szt Półkółko niklowane szer. 18 mm. szt Nity wypukłe dwustronnie niklowane nr 9. szt Nici maszynowe kolor czarny. mb Klej Butapren A. kg 0,02 9. CECHOWANIE, SKŁADOWANIE I PAKOWANIE. CECHOWANIE. Wykonane pasy skórzane oficera koloru czarnego z koalicyjką naleŝy przedstawić do kontroli KJ. Po stwierdzeniu przez KJ, Ŝe wyrób jest wykonany zgodnie z dokumentacją i zatwierdzonym wzorem, osoba kontrolująca ostemplowuje pas pieczęcią KJ. KaŜdy pas oznaczony jest rozmiarem. Do kaŝdego pasa naleŝy przymocować etykietkę jednostkową wyrobu zawierającą : - nazwę producenta, - nazwę wyrobu, - gatunek, - rozmiar wyrobu, - datę produkcji. 12
