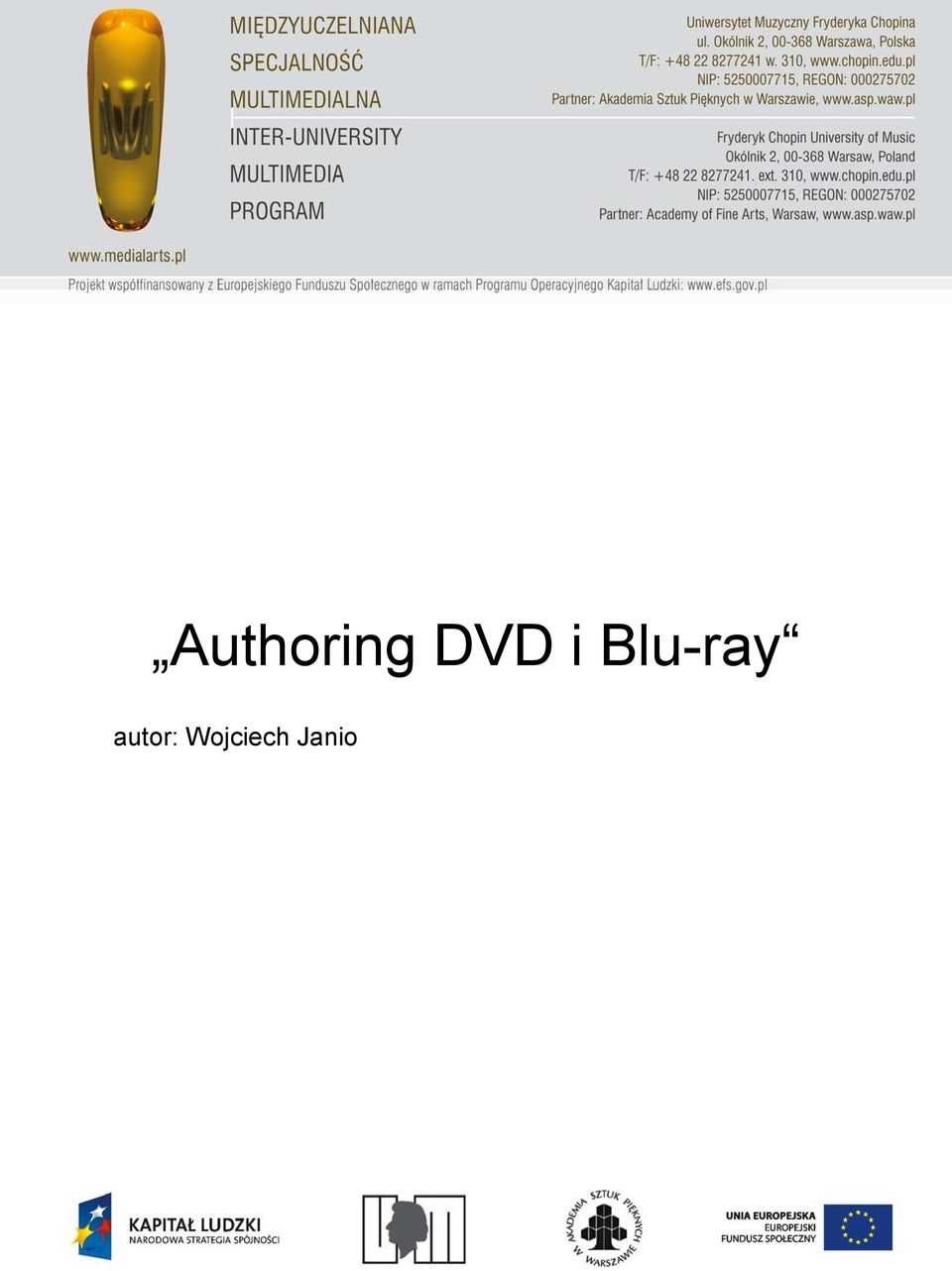

1 Authoring DVD i Blu-ray autor: Wojciech Janio

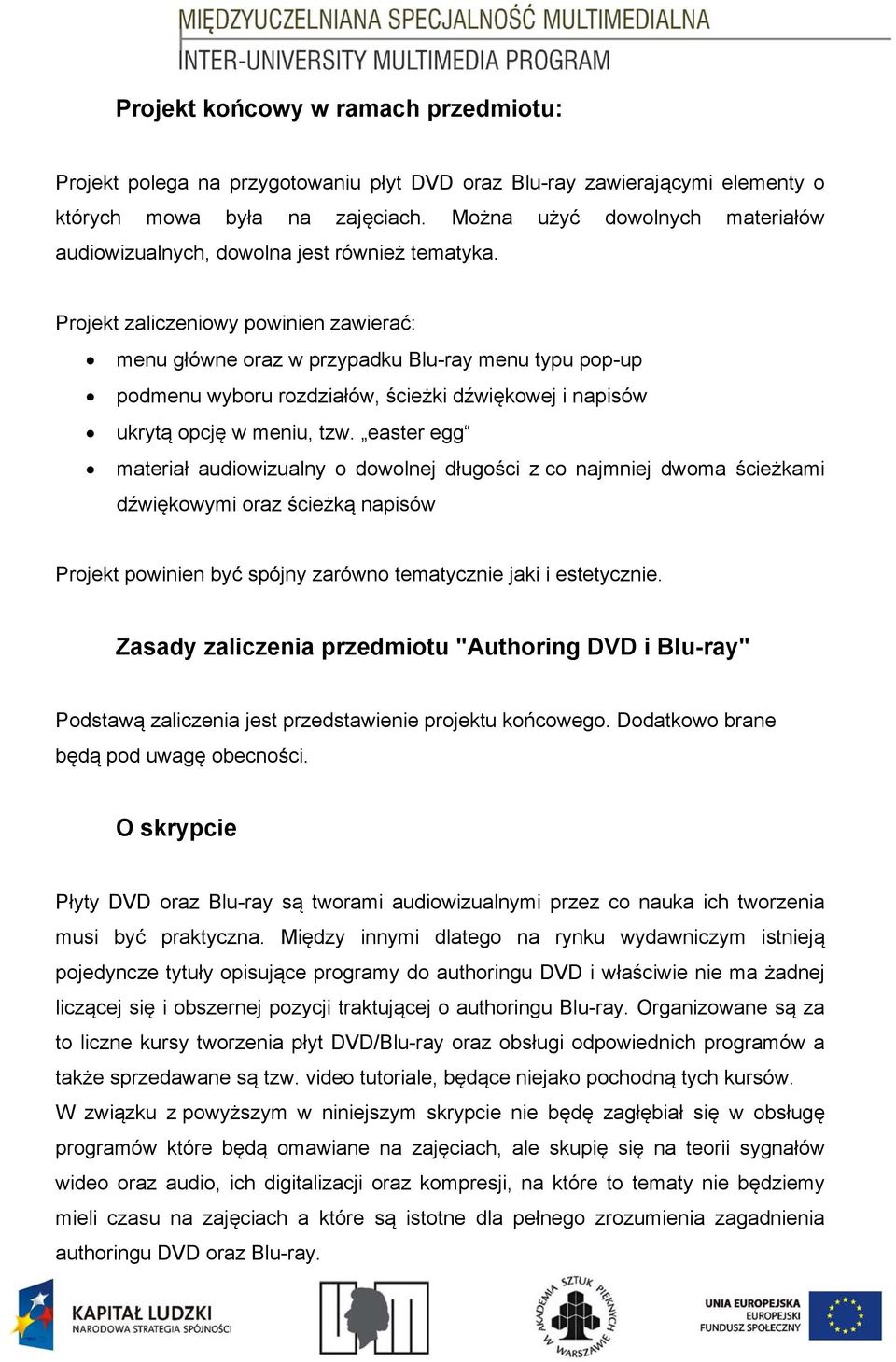

2 Projekt końcowy w ramach przedmiotu: Projekt polega na przygotowaniu płyt DVD oraz Blu-ray zawierającymi elementy o których mowa była na zajęciach. Można użyć dowolnych materiałów audiowizualnych, dowolna jest również tematyka. Projekt zaliczeniowy powinien zawierać: menu główne oraz w przypadku Blu-ray menu typu pop-up podmenu wyboru rozdziałów, ścieżki dźwiękowej i napisów ukrytą opcję w meniu, tzw. easter egg materiał audiowizualny o dowolnej długości z co najmniej dwoma ścieżkami dźwiękowymi oraz ścieżką napisów Projekt powinien być spójny zarówno tematycznie jaki i estetycznie. Zasady zaliczenia przedmiotu "Authoring DVD i Blu-ray" Podstawą zaliczenia jest przedstawienie projektu końcowego. Dodatkowo brane będą pod uwagę obecności. O skrypcie Płyty DVD oraz Blu-ray są tworami audiowizualnymi przez co nauka ich tworzenia musi być praktyczna. Między innymi dlatego na rynku wydawniczym istnieją pojedyncze tytuły opisujące programy do authoringu DVD i właściwie nie ma żadnej liczącej się i obszernej pozycji traktującej o authoringu Blu-ray. Organizowane są za to liczne kursy tworzenia płyt DVD/Blu-ray oraz obsługi odpowiednich programów a także sprzedawane są tzw. video tutoriale, będące niejako pochodną tych kursów. W związku z powyższym w niniejszym skrypcie nie będę zagłębiał się w obsługę programów które będą omawiane na zajęciach, ale skupię się na teorii sygnałów wideo oraz audio, ich digitalizacji oraz kompresji, na które to tematy nie będziemy mieli czasu na zajęciach a które są istotne dla pełnego zrozumienia zagadnienia authoringu DVD oraz Blu-ray.

3 Teoria sygnałów audio-wideo Dźwięk analogowy Dźwięk, według najogólniejszej definicji, to wszystko to co człowiek odczuwa swoim zmysłem słuchu, czyli inaczej wszystko to co słyszymy. Od strony fizycznej, dźwięk to fala akustyczna rozchodząca się w danym ośrodku sprężystym (ciele stałym, płynie, gazie). Fala akustyczna powstaje wtedy, kiedy jakiś ośrodek sprężysty (w codziennym życiu jest to zazwyczaj powietrze) zostaje zaburzony. Zaburzeniu w przypadku dźwięku podlegają dwie właściwości danego ośrodka: gęstość i ciśnienie. Zaburzenie to jest wtedy przenoszone przez drgające cząstki ośrodka bez zmiany ich średniego położenia. Drgania mają kierunek oscylacji zgodny z kierunkiem ruchu fali (fale podłużne) a fala niesie ze sobą energię mechaniczną. Od strony mechanicznej dźwięk to naprzemiennie rozmieszczone obszary większej i mniejszej gęstości cząsteczek danego ośrodka, co graficznie można przedstawić w następujący sposób (czarne kropki to cząsteczki powietrza). Fala dźwiękowa ma cztery właściwości, którymi można ją opisać. Są nimi częstotliwość, długość fali, jej prędkość oraz amplituda. Długość fali jest reprezentowana na rysunku nr 8 przez odległość pomiędzy zagęszczonymi grupami cząsteczek, a częstotliwość przez ilość takich zagęszczeń w czasie jednej sekundy. Częstotliwość (f), długość fali (λ) i prędkość v rozchodzenia (v) są od siebie zależne i ta zależność wyrażona jest wzorem f. W interesującym nas przypadku, czyli w przypadku dźwięku rozchodzącego się w powietrzu (bo dźwięk z takiego ośrodka nagrywany jest dla potrzeb filmu i telewizji) prędkość jest stała, a więc długość fali jest liniowo zależna od częstotliwości i tak np. ton o częstotliwości 343 Hz rozchodzący się w powietrzu ma falę o długości 1 metra. Ze względu na zakres częstotliwości można rozróżnić trzy rodzaje fal dźwiękowych: - infradźwięki - poniżej 20Hz, - dźwięki słyszalne 20Hz - 20kHz zakres słyszany przez człowieka,

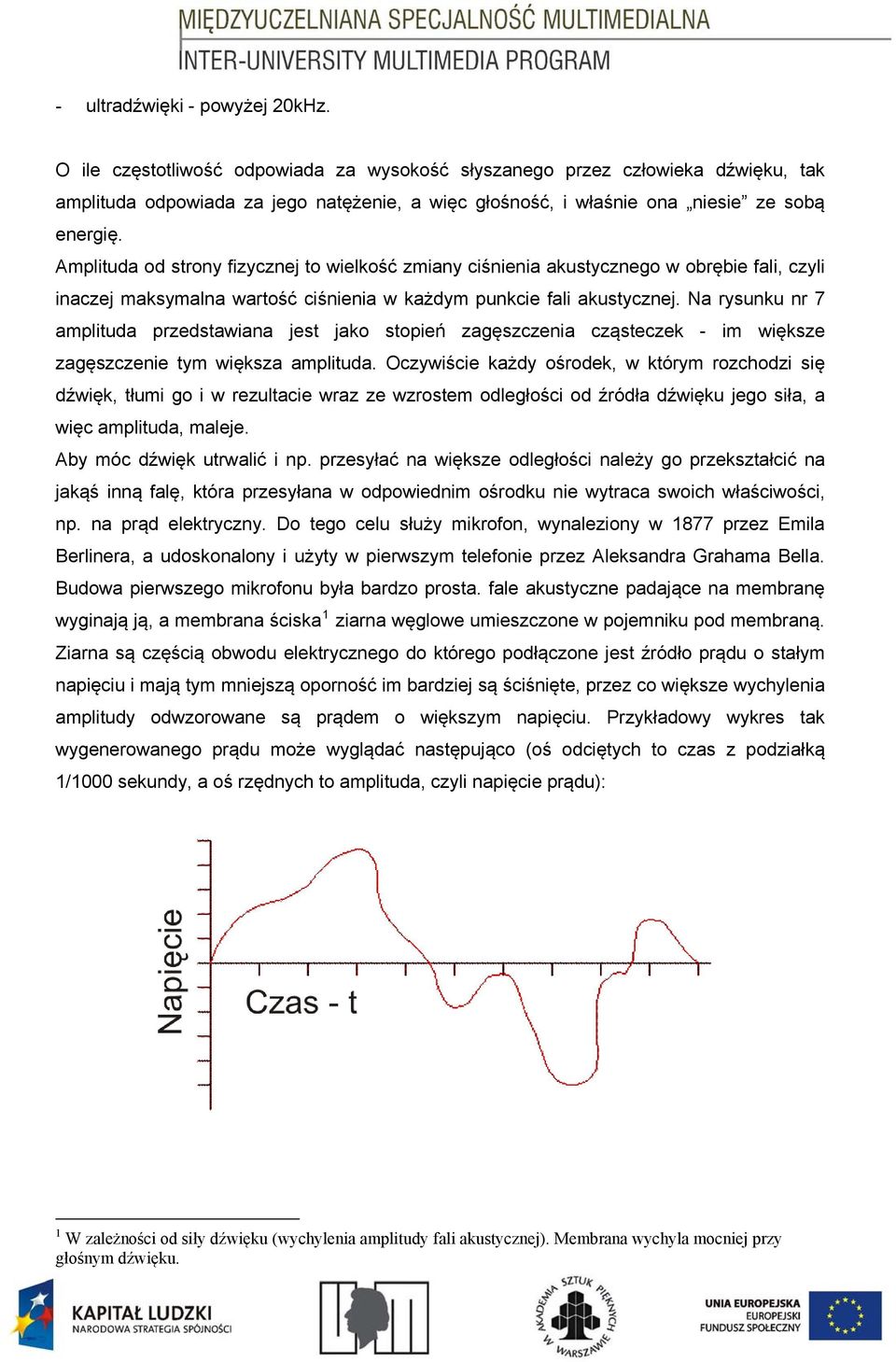

4 - ultradźwięki - powyżej 20kHz. O ile częstotliwość odpowiada za wysokość słyszanego przez człowieka dźwięku, tak amplituda odpowiada za jego natężenie, a więc głośność, i właśnie ona niesie ze sobą energię. Amplituda od strony fizycznej to wielkość zmiany ciśnienia akustycznego w obrębie fali, czyli inaczej maksymalna wartość ciśnienia w każdym punkcie fali akustycznej. Na rysunku nr 7 amplituda przedstawiana jest jako stopień zagęszczenia cząsteczek - im większe zagęszczenie tym większa amplituda. Oczywiście każdy ośrodek, w którym rozchodzi się dźwięk, tłumi go i w rezultacie wraz ze wzrostem odległości od źródła dźwięku jego siła, a więc amplituda, maleje. Aby móc dźwięk utrwalić i np. przesyłać na większe odległości należy go przekształcić na jakąś inną falę, która przesyłana w odpowiednim ośrodku nie wytraca swoich właściwości, np. na prąd elektryczny. Do tego celu służy mikrofon, wynaleziony w 1877 przez Emila Berlinera, a udoskonalony i użyty w pierwszym telefonie przez Aleksandra Grahama Bella. Budowa pierwszego mikrofonu była bardzo prosta. fale akustyczne padające na membranę wyginają ją, a membrana ściska 1 ziarna węglowe umieszczone w pojemniku pod membraną. Ziarna są częścią obwodu elektrycznego do którego podłączone jest źródło prądu o stałym napięciu i mają tym mniejszą oporność im bardziej są ściśnięte, przez co większe wychylenia amplitudy odwzorowane są prądem o większym napięciu. Przykładowy wykres tak wygenerowanego prądu może wyglądać następująco (oś odciętych to czas z podziałką 1/1000 sekundy, a oś rzędnych to amplituda, czyli napięcie prądu): 1 W zależności od siły dźwięku (wychylenia amplitudy fali akustycznej). Membrana wychyla mocniej przy głośnym dźwięku.

5 Oczywiście z biegiem czasu wymyślano mikrofony działające na innych zasadach, m.in. mikrofony nie potrzebujące do działania stałego napięcia, ponieważ same generowały napięcie przetwarzając energię akustyczną w elektryczną 2, ale zasada że większe napięcie odwzorowuje 3 większą amplitudę dźwięku pozostała. Dźwięk odwzorowany prądem elektrycznym można zapisać na różnych nośnikach takich jak taśma magnetyczna lub taśma optyczna (we wczesnych latach kina, kiedy nie znano jeszcze taśmy magnetycznej, dźwięk na planie filmowych rejestrowany na taśmie optycznej). Dźwięk cyfrowy Mając już dźwięk w postaci prądu elektrycznego o zmiennym napięciu (z dowolnego źródła, czy to będzie mikrofon czy dźwięk analogowy wcześniej nagrany na jakimś nośniku), możemy przekształcić go w postać cyfrową czyli ciąg liczb. Pierwszym etapem takiego przekształcenia jest próbkowanie, czyli odczytywanie z określoną częstotliwością wysokości napięcia prądu elektrycznego. Oczywiście napięcie prądu elektrycznego odwzorowującego dźwięk może przyjmować dowolne wartości z jakiegoś ciągłego zakresu wartości, a systemy cyfrowe są w stanie przetwarzać tylko sygnały reprezentowane liczbami z zakresu o charakterze nieciągłym (lub inaczej dyskretnym). Taka reprezentacja wymaga ograniczenia zbioru wartości sygnału. Wartości te nazywane są poziomami reprezentacji. Dlatego drugim etapem konwersji analogowo-cyfrowej jest kwantyzacja odczytanej wysokości napięcia, czyli przypisanie ciągłej wartości napięcia prądu do najbliższych poziomów reprezentacji. Trzeba zauważyć, że ten proces wiąże się z nieuniknioną i nieodwracalną utratą informacji. 2 Np. mikrofony dynamiczne, które wykorzystują efekt indukcji elektromagnetycznej: magnes poruszany przez wychylenia membrany wzdłuż zwojnicy indukuje prąd. 3 Lub inaczej jest analogiczne, stąd nazwa urządzenia analogowe.

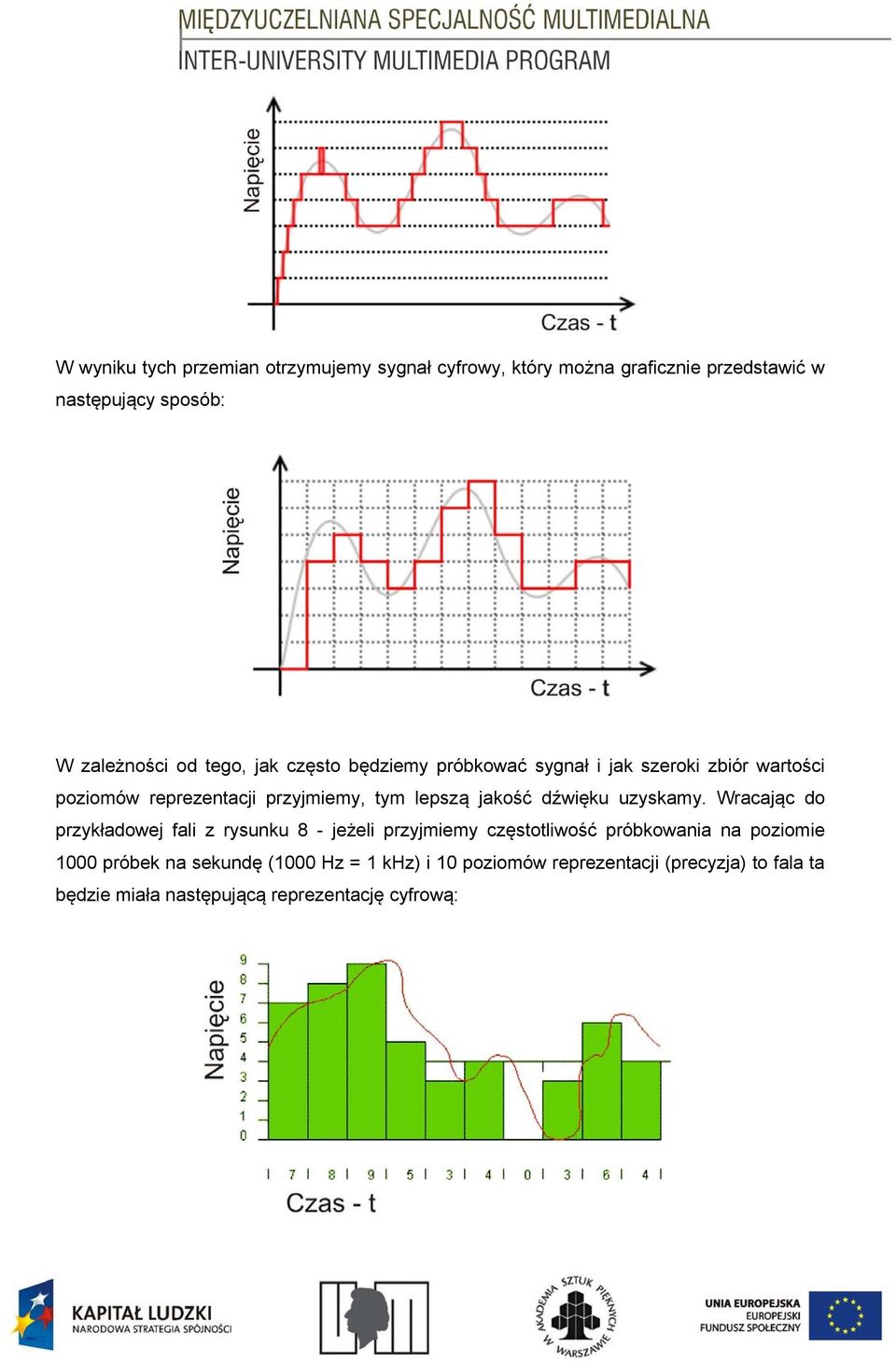

6 W wyniku tych przemian otrzymujemy sygnał cyfrowy, który można graficznie przedstawić w następujący sposób: W zależności od tego, jak często będziemy próbkować sygnał i jak szeroki zbiór wartości poziomów reprezentacji przyjmiemy, tym lepszą jakość dźwięku uzyskamy. Wracając do przykładowej fali z rysunku 8 - jeżeli przyjmiemy częstotliwość próbkowania na poziomie 1000 próbek na sekundę (1000 Hz = 1 khz) i 10 poziomów reprezentacji (precyzja) to fala ta będzie miała następującą reprezentację cyfrową:

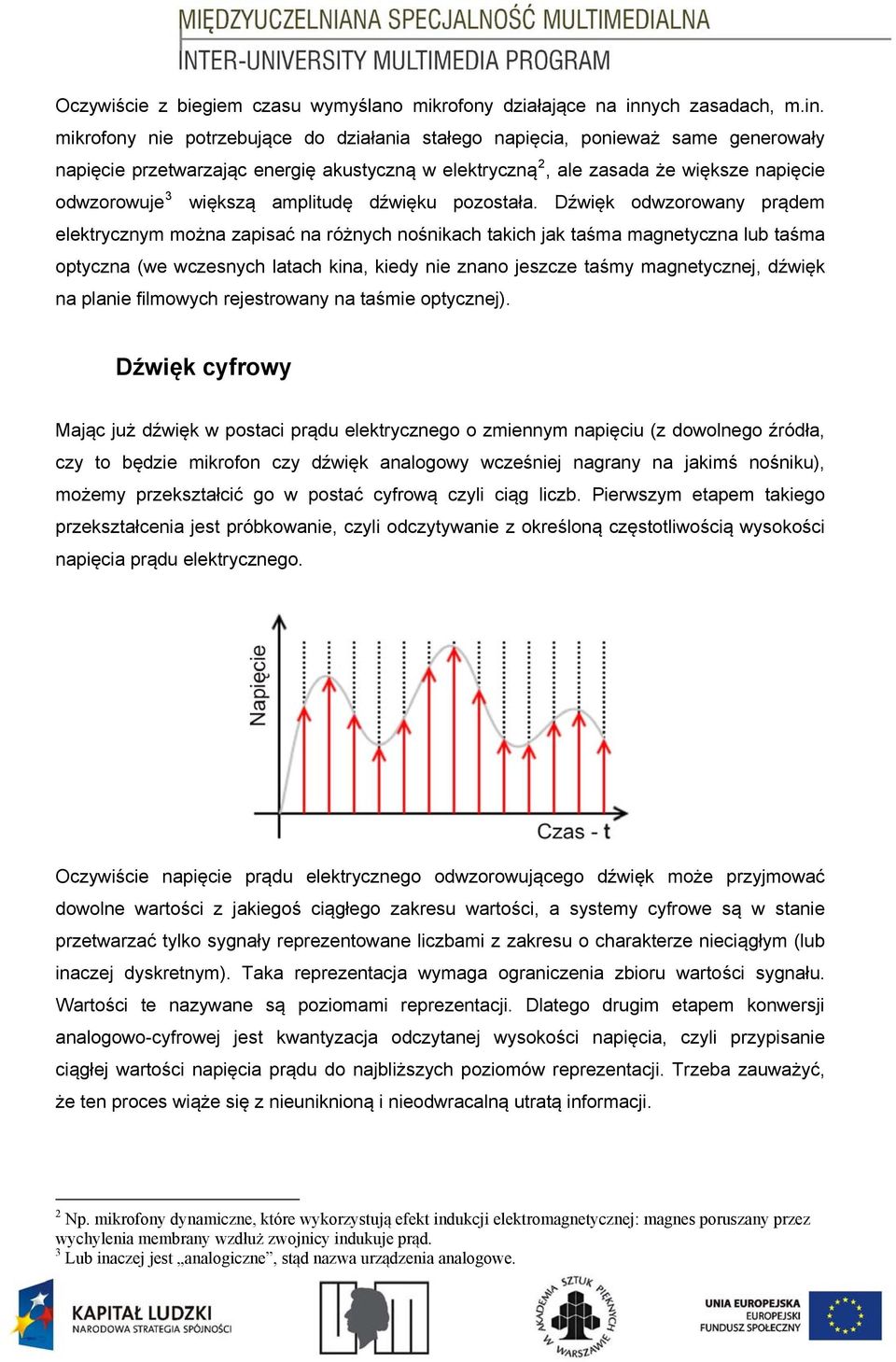

7 Jeżeli tak ucyfrowiony dźwięk chcielibyśmy odtworzyć na głośniku, to konwerter cyfrowo analogowy zrekonstruowałby ten dźwięk w następujący sposób: Jak widać nie jest to wierna rekonstrukcja. Powstałe przekłamanie nazywa się błędem próbkowania. Żeby ten błąd ograniczyć trzeba zwiększyć zarówno częstotliwość jak i precyzję próbkowania. Dla przykładu zwiększając dwukrotnie (20 stopni i 2 khz), sygnał cyfrowy przyjąłby taką postać: A zwiększając 4 krotnie (40 stopni i 4 khz) wyglądałby w następująco: \

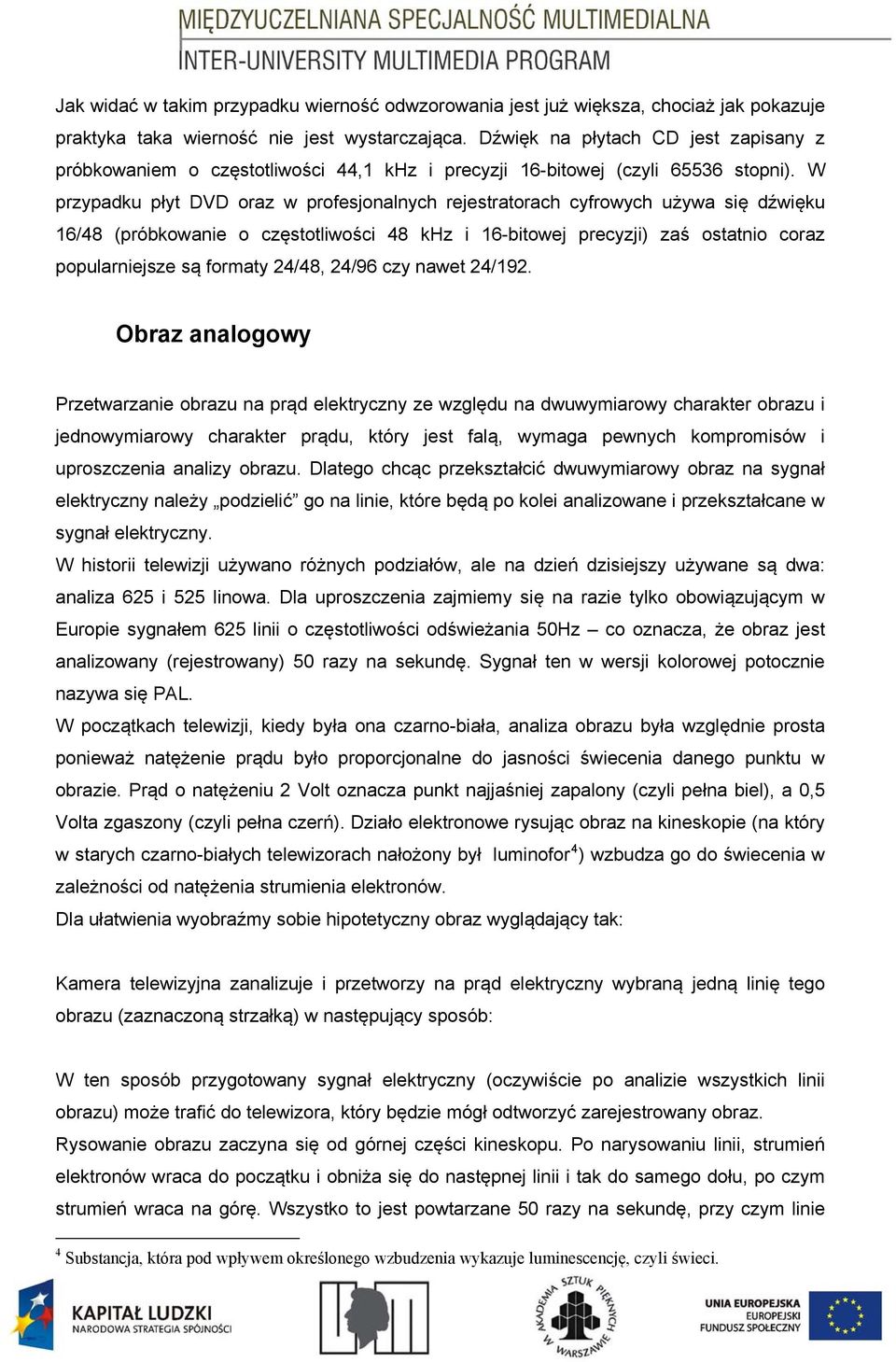

8 Jak widać w takim przypadku wierność odwzorowania jest już większa, chociaż jak pokazuje praktyka taka wierność nie jest wystarczająca. Dźwięk na płytach CD jest zapisany z próbkowaniem o częstotliwości 44,1 khz i precyzji 16-bitowej (czyli stopni). W przypadku płyt DVD oraz w profesjonalnych rejestratorach cyfrowych używa się dźwięku 16/48 (próbkowanie o częstotliwości 48 khz i 16-bitowej precyzji) zaś ostatnio coraz popularniejsze są formaty 24/48, 24/96 czy nawet 24/192. Obraz analogowy Przetwarzanie obrazu na prąd elektryczny ze względu na dwuwymiarowy charakter obrazu i jednowymiarowy charakter prądu, który jest falą, wymaga pewnych kompromisów i uproszczenia analizy obrazu. Dlatego chcąc przekształcić dwuwymiarowy obraz na sygnał elektryczny należy podzielić go na linie, które będą po kolei analizowane i przekształcane w sygnał elektryczny. W historii telewizji używano różnych podziałów, ale na dzień dzisiejszy używane są dwa: analiza 625 i 525 linowa. Dla uproszczenia zajmiemy się na razie tylko obowiązującym w Europie sygnałem 625 linii o częstotliwości odświeżania 50Hz co oznacza, że obraz jest analizowany (rejestrowany) 50 razy na sekundę. Sygnał ten w wersji kolorowej potocznie nazywa się PAL. W początkach telewizji, kiedy była ona czarno-biała, analiza obrazu była względnie prosta ponieważ natężenie prądu było proporcjonalne do jasności świecenia danego punktu w obrazie. Prąd o natężeniu 2 Volt oznacza punkt najjaśniej zapalony (czyli pełna biel), a 0,5 Volta zgaszony (czyli pełna czerń). Działo elektronowe rysując obraz na kineskopie (na który w starych czarno-białych telewizorach nałożony był luminofor 4 ) wzbudza go do świecenia w zależności od natężenia strumienia elektronów. Dla ułatwienia wyobraźmy sobie hipotetyczny obraz wyglądający tak: Kamera telewizyjna zanalizuje i przetworzy na prąd elektryczny wybraną jedną linię tego obrazu (zaznaczoną strzałką) w następujący sposób: W ten sposób przygotowany sygnał elektryczny (oczywiście po analizie wszystkich linii obrazu) może trafić do telewizora, który będzie mógł odtworzyć zarejestrowany obraz. Rysowanie obrazu zaczyna się od górnej części kineskopu. Po narysowaniu linii, strumień elektronów wraca do początku i obniża się do następnej linii i tak do samego dołu, po czym strumień wraca na górę. Wszystko to jest powtarzane 50 razy na sekundę, przy czym linie 4 Substancja, która pod wpływem określonego wzbudzenia wykazuje luminescencję, czyli świeci.

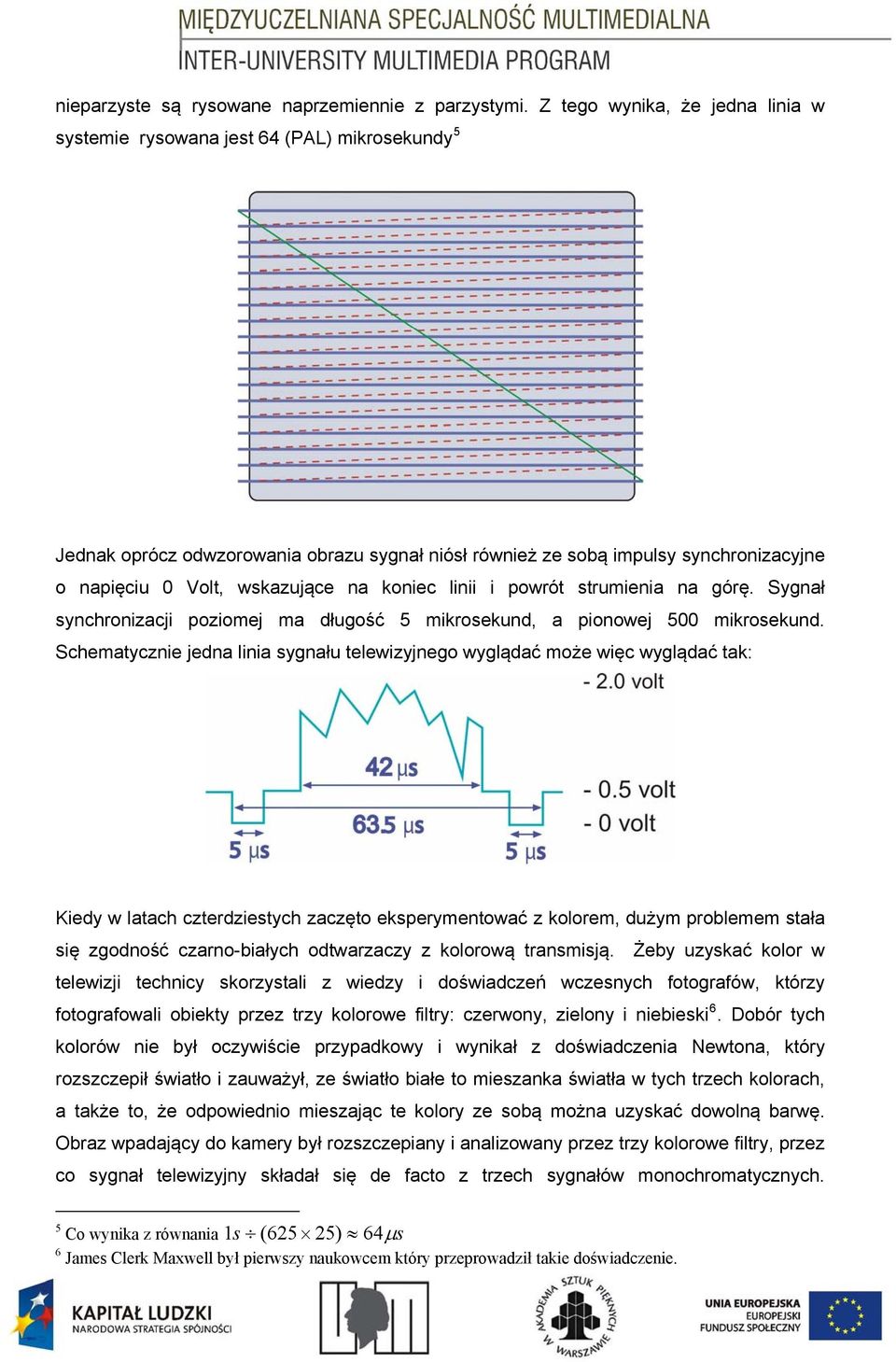

9 nieparzyste są rysowane naprzemiennie z parzystymi. Z tego wynika, że jedna linia w systemie rysowana jest 64 (PAL) mikrosekundy 5 Jednak oprócz odwzorowania obrazu sygnał niósł również ze sobą impulsy synchronizacyjne o napięciu 0 Volt, wskazujące na koniec linii i powrót strumienia na górę. Sygnał synchronizacji poziomej ma długość 5 mikrosekund, a pionowej 500 mikrosekund. Schematycznie jedna linia sygnału telewizyjnego wyglądać może więc wyglądać tak: Kiedy w latach czterdziestych zaczęto eksperymentować z kolorem, dużym problemem stała się zgodność czarno-białych odtwarzaczy z kolorową transmisją. Żeby uzyskać kolor w telewizji technicy skorzystali z wiedzy i doświadczeń wczesnych fotografów, którzy fotografowali obiekty przez trzy kolorowe filtry: czerwony, zielony i niebieski 6. Dobór tych kolorów nie był oczywiście przypadkowy i wynikał z doświadczenia Newtona, który rozszczepił światło i zauważył, ze światło białe to mieszanka światła w tych trzech kolorach, a także to, że odpowiednio mieszając te kolory ze sobą można uzyskać dowolną barwę. Obraz wpadający do kamery był rozszczepiany i analizowany przez trzy kolorowe filtry, przez co sygnał telewizyjny składał się de facto z trzech sygnałów monochromatycznych. 5 Co wynika z równania 1s (625 25) 64 s 6 James Clerk Maxwell był pierwszy naukowcem który przeprowadził takie doświadczenie.

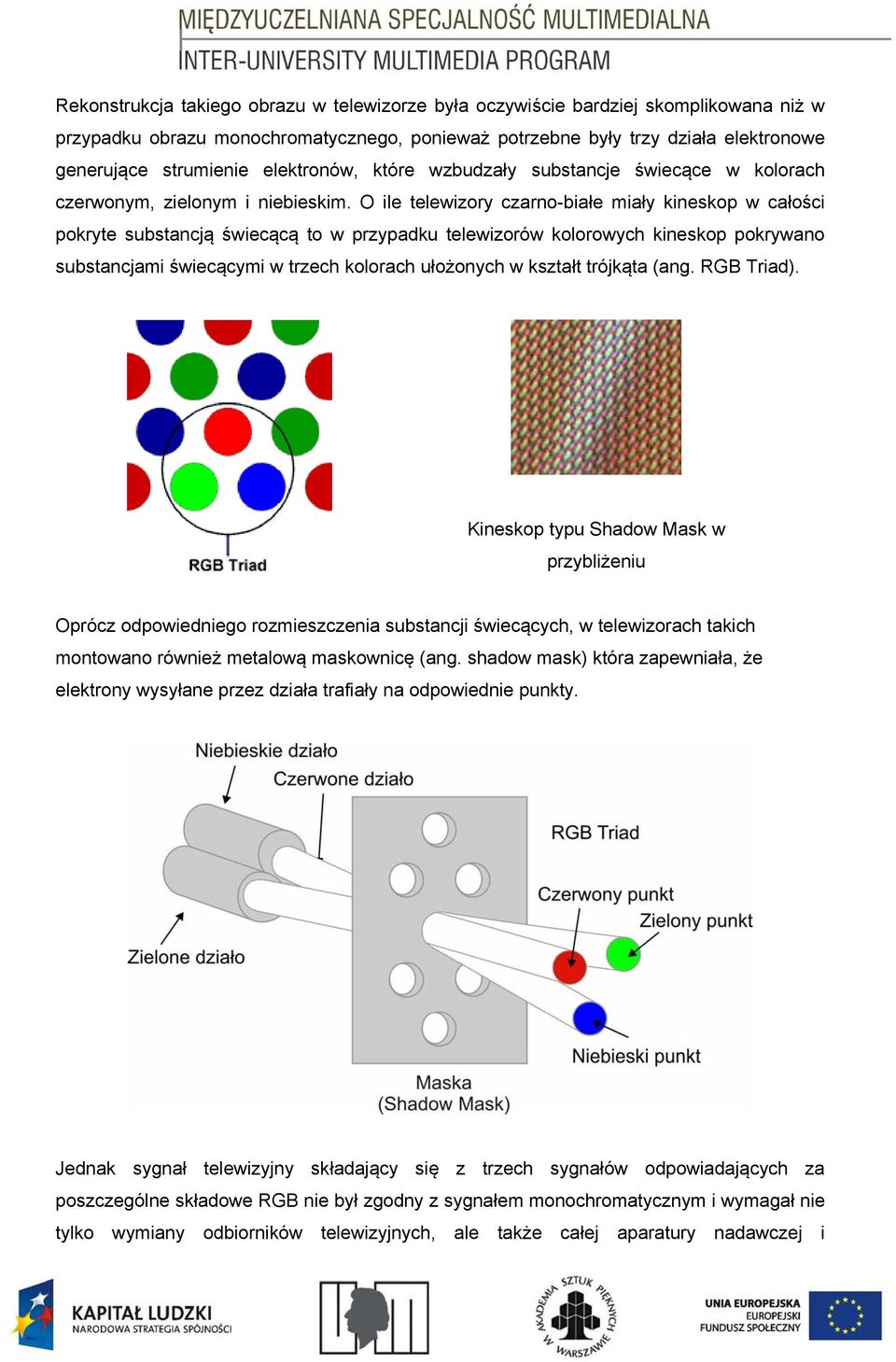

10 Rekonstrukcja takiego obrazu w telewizorze była oczywiście bardziej skomplikowana niż w przypadku obrazu monochromatycznego, ponieważ potrzebne były trzy działa elektronowe generujące strumienie elektronów, które wzbudzały substancje świecące w kolorach czerwonym, zielonym i niebieskim. O ile telewizory czarno-białe miały kineskop w całości pokryte substancją świecącą to w przypadku telewizorów kolorowych kineskop pokrywano substancjami świecącymi w trzech kolorach ułożonych w kształt trójkąta (ang. RGB Triad). Kineskop typu Shadow Mask w przybliżeniu Oprócz odpowiedniego rozmieszczenia substancji świecących, w telewizorach takich montowano również metalową maskownicę (ang. shadow mask) która zapewniała, że elektrony wysyłane przez działa trafiały na odpowiednie punkty. Jednak sygnał telewizyjny składający się z trzech sygnałów odpowiadających za poszczególne składowe RGB nie był zgodny z sygnałem monochromatycznym i wymagał nie tylko wymiany odbiorników telewizyjnych, ale także całej aparatury nadawczej i

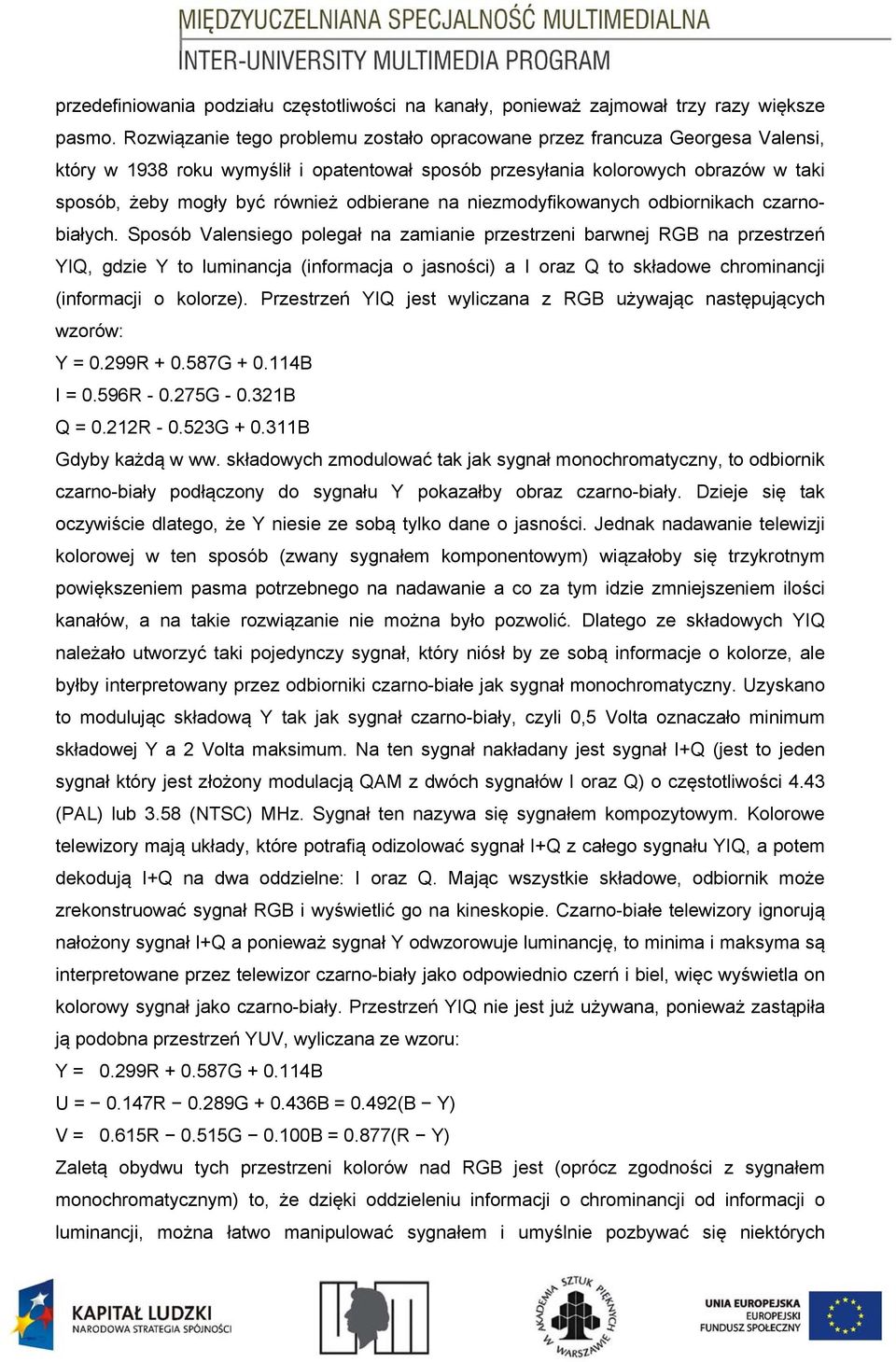

11 przedefiniowania podziału częstotliwości na kanały, ponieważ zajmował trzy razy większe pasmo. Rozwiązanie tego problemu zostało opracowane przez francuza Georgesa Valensi, który w 1938 roku wymyślił i opatentował sposób przesyłania kolorowych obrazów w taki sposób, żeby mogły być również odbierane na niezmodyfikowanych odbiornikach czarnobiałych. Sposób Valensiego polegał na zamianie przestrzeni barwnej RGB na przestrzeń YIQ, gdzie Y to luminancja (informacja o jasności) a I oraz Q to składowe chrominancji (informacji o kolorze). Przestrzeń YIQ jest wyliczana z RGB używając następujących wzorów: Y = 0.299R G B I = 0.596R G B Q = 0.212R G B Gdyby każdą w ww. składowych zmodulować tak jak sygnał monochromatyczny, to odbiornik czarno-biały podłączony do sygnału Y pokazałby obraz czarno-biały. Dzieje się tak oczywiście dlatego, że Y niesie ze sobą tylko dane o jasności. Jednak nadawanie telewizji kolorowej w ten sposób (zwany sygnałem komponentowym) wiązałoby się trzykrotnym powiększeniem pasma potrzebnego na nadawanie a co za tym idzie zmniejszeniem ilości kanałów, a na takie rozwiązanie nie można było pozwolić. Dlatego ze składowych YIQ należało utworzyć taki pojedynczy sygnał, który niósł by ze sobą informacje o kolorze, ale byłby interpretowany przez odbiorniki czarno-białe jak sygnał monochromatyczny. Uzyskano to modulując składową Y tak jak sygnał czarno-biały, czyli 0,5 Volta oznaczało minimum składowej Y a 2 Volta maksimum. Na ten sygnał nakładany jest sygnał I+Q (jest to jeden sygnał który jest złożony modulacją QAM z dwóch sygnałów I oraz Q) o częstotliwości 4.43 (PAL) lub 3.58 (NTSC) MHz. Sygnał ten nazywa się sygnałem kompozytowym. Kolorowe telewizory mają układy, które potrafią odizolować sygnał I+Q z całego sygnału YIQ, a potem dekodują I+Q na dwa oddzielne: I oraz Q. Mając wszystkie składowe, odbiornik może zrekonstruować sygnał RGB i wyświetlić go na kineskopie. Czarno-białe telewizory ignorują nałożony sygnał I+Q a ponieważ sygnał Y odwzorowuje luminancję, to minima i maksyma są interpretowane przez telewizor czarno-biały jako odpowiednio czerń i biel, więc wyświetla on kolorowy sygnał jako czarno-biały. Przestrzeń YIQ nie jest już używana, ponieważ zastąpiła ją podobna przestrzeń YUV, wyliczana ze wzoru: Y = 0.299R G B U = 0.147R 0.289G B = 0.492(B Y) V = 0.615R 0.515G 0.100B = 0.877(R Y) Zaletą obydwu tych przestrzeni kolorów nad RGB jest (oprócz zgodności z sygnałem monochromatycznym) to, że dzięki oddzieleniu informacji o chrominancji od informacji o luminancji, można łatwo manipulować sygnałem i umyślnie pozbywać się niektórych

12 informacji w celu zmniejszenia szerokości zajmowanego pasma. Wynika to z tego, że ludzkie oko ma dość niską rozdzielczość kolorystyczną. Używając tej własności można znacznie zmniejszyć ilość informacji niesioną przez sygnały chrominancji. Oczywiście jakość obrazu znacznie przez to spada, ale w czasie kiedy tworzono standardy NTSC i PAL nie było to dużym zmartwieniem, ponieważ ówczesne telewizory i tak nie były jakościowo najlepsze. Obraz cyfrowy Konwersja obrazu analogowego na cyfrowy przebiega w pewnym sensie w podobny sposób jak konwersja dźwięku. Obraz jest dzielony przez urządzenie dokonujące konwersji na wcześniej zdefiniowaną ilość pól, nazywaną rozdzielczością. Następnie barwa każdego pola zostaje rozdzielona na trzy barwy podstawowe (czerwoną, zieloną i niebieską RGB) a wartość pola dla każdej barwy podstawowej jest uśredniana do jednego koloru. Wartości tych kolorów zostają następnie poddane kwantyzacji i zapisane w postaci cyfrowej. Oznacza to, że w przypadku konwersji obrazów barwnych do opisania jednego pola (piksela) potrzebne są trzy liczby. Schematycznie można ten proces przedstawić z sposób następujący:

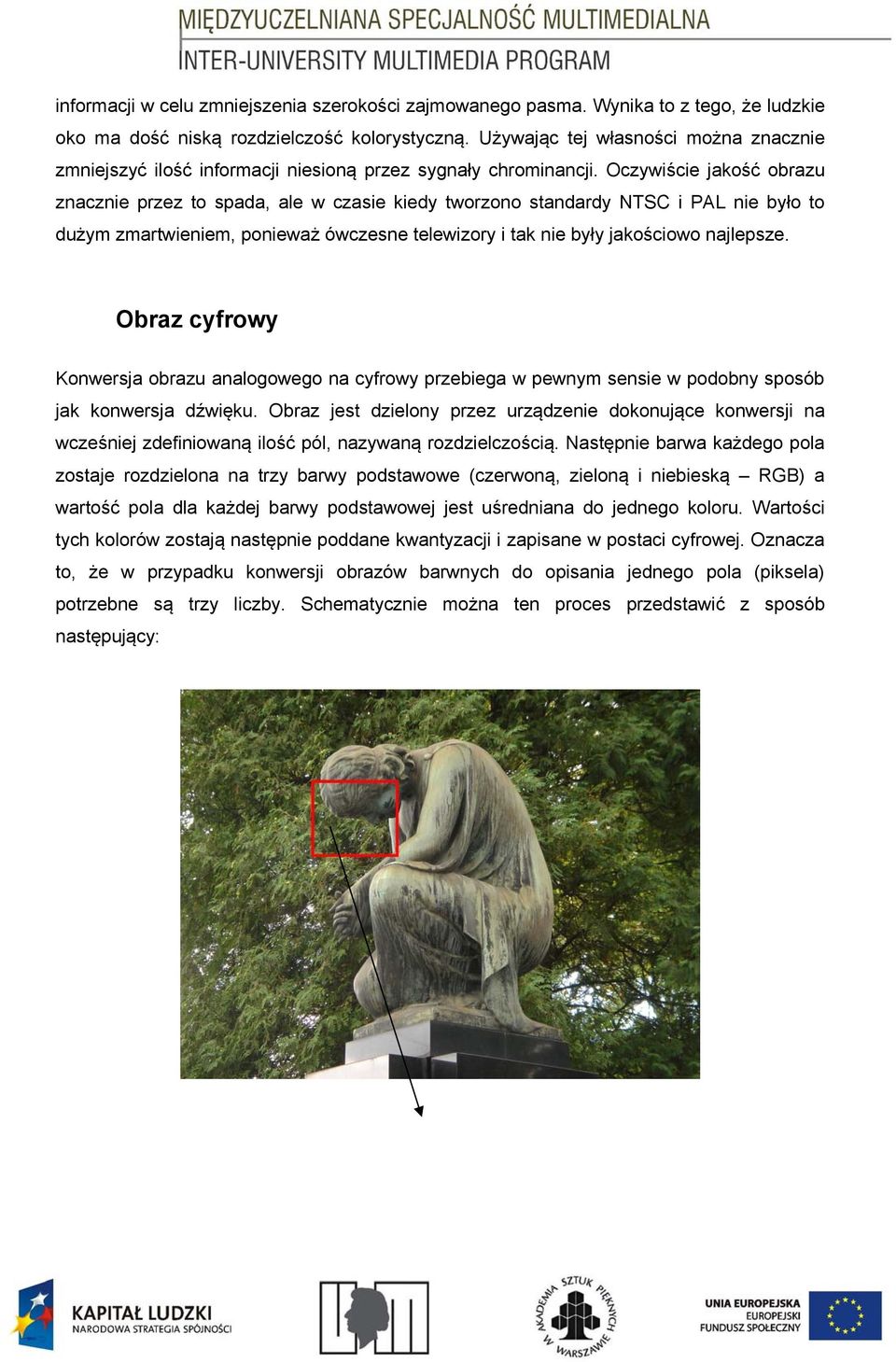

13 Tak wygląda obraz po konwersji analogowo-cyfrowej do rozdzielczości 130 na 97 pikseli, przy precyzji 8-bitowej na każdy kanał barwny (potocznie nazywane jest to kolorem 24- bitowym):

14 Jak widać jakość tego odwzorowania nie jest dobra, chociaż wystarczająca do identyfikacji przedmiotów znajdujących się na tym obrazie. Dzisiejsza standardowa telewizja cyfrowa, pracuje w rozdzielczości 720 na 576 pikseli (PAL) lub 720x480 (NTSC), a kolor jest próbkowany z precyzją 24-bitową, czyli każdy kolor podstawowy jest próbkowany z precyzją 8-bitową. Zaprezentowana powyżej metoda, jest oczywiście metodą ogólną i konwersja analogo-cyfrowa w różnych przypadkach przebiega nieco inaczej. W cyfrowej technologii telewizyjnej w profesjonalnych kamerach używa się soczewki rozszczepiającej wiązkę światła na trzy barwy składowe RGB, które są analizowane przez trzy matryce o pełnej rozdzielczości telewizyjnej (technologia ta nosi nazwę handlową 3CCD ): W przetwarzaniu wideo nie wykorzystuje się z reguły przestrzeni barwnej RGB, tylko przestrzeń YUV. Przestrzeń ta używana jest z dwóch powodów. Po pierwsze YUV odwzorowuje bardziej niż przestrzeń RGB ludzką percepcje obrazu, ponieważ w oku w rozpoznawaniu obrazu biorą udział elementy siatkówki dwóch typów: czopki, które są receptorami odpowiedzialnymi za widzenie barw, oraz pręciki, czyli receptory które rozpoznają różnice natężenia światła. Po drugie przestrzeń YUV zapewnia zgodność z analogowymi metodami zapisu i konwersji obrazu na sygnał elektryczny. Konwersja na przestrzeń barwną YUV odbywa się za pomocą wzorów przytoczonych w rozdziale 3.1. Konwersja może odbywać się z różnych źródeł sygnału analogowego, takich jak nośniki magnetyczne które przechowują sygnał kompozytowy (VHS, Betamax, Laserdisc), jak nośniki magnetyczne, które przechowują sygnał komponentowy (S-VHS, Betacam SP) lub kamer (zarówno takich, które dostarczają sygnał kompozytowy jak i sygnał komponentowy). W przypadku sygnału komponentowego konwersja polega na odpowiednim spróbkowaniu i skwantowaniu tego sygnału, ponieważ jest on już w postaci komponentów barwnych przestrzeni barwnej YUV. Sygnał kompozytowy należy najpierw rozłożyć na komponenty i potem przekształcić na postać cyfrową.

15 Ostatnim etapem jest proces nazwany chroma subsampling (podpróbkowanie chrominancji), który jest procesem podobnym do zmniejszania pasma chrominancji w sygnale analogowym i również korzysta z faktu gorszego widzenia przez człowieka kolorów. Chroma subsampling polega na użyciu niższej rozdzielczości przy zapisywaniu informacji dotyczących chrominancji niż w przy luminancji. Zazwyczaj poziom chroma subsamplingu wyraża się przez stosunek trzech liczb. Liczby te oznaczają odpowiednio liczbę próbek luminancji (Y) i komponentów chrominancji (U i V). Tradycyjnie wartość jasności podawana jest zawsze jako 4, chociaż oczywiście stosunek 4:4:4 jest równy stosunkowi 1:1:1. Przyjmuje się, że chroma subsampling o stosunku 4:2:2, który pozwala zaoszczędzić 33% pasma danych, daje bardzo dobrą jakość i przez to jest stosowany w urządzeniach broadcastowych o najwyższej jakości. Stosunek 4:4:4 jest jednoznaczny z rejestracją w RGB, dlatego praktycznie nie jest wykorzystywany, bo w takiej sytuacji lepiej jest nagrać obraz RGB. W RGB rejestruje się obraz, który ma być poddawany na dalszych etapach obróbce (color grading lub efekty specjalne) Urządzenia konsumenckie, takie jak np. odtwarzacze DVD czy Blu-ray (a także kamery DV) używają chroma subsamplingu o stosunku 4:2:0. Kompresja obrazu statycznego W 1986 roku z inicjatywy organizacji ISO oraz CCITT zespół ekspertów nazywany Joint Photographic Experts Group (w skrócie JPEG) rozpoczął pracę nad systemem kompresji statycznych obrazów, przeznaczonym głównie do przetwarzania obrazów naturalnych. Standard JPEG został opublikowany po 5 latach, w 1991 roku, i używany jest do dzisiaj a jego popularność nie maleje. Algorytm kompresji używany przez JPEG jest algorytmem stratnym, tzn. w czasie jego wykonywania tracona jest bezpowrotnie część pierwotnej informacji.

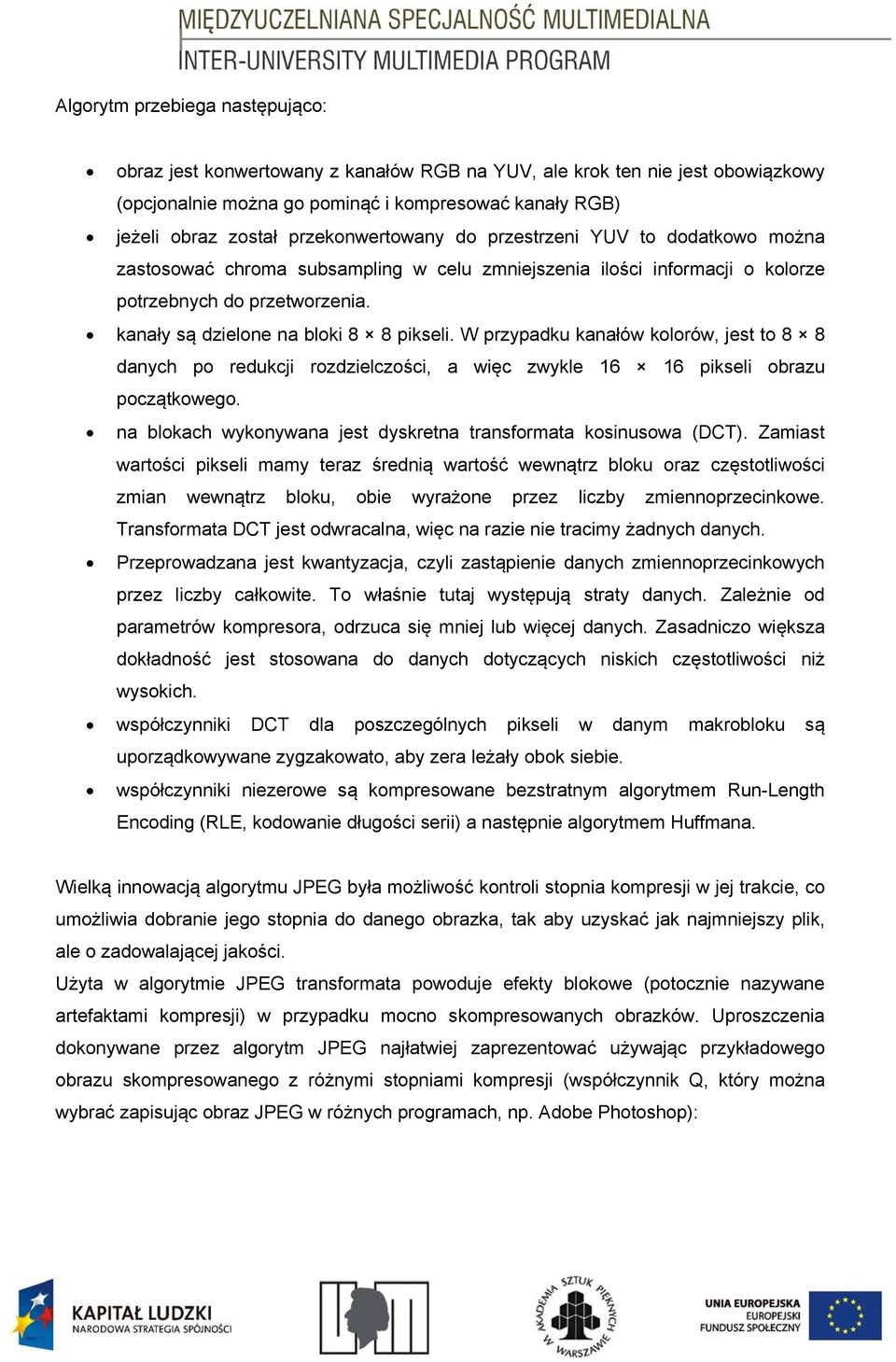

16 Algorytm przebiega następująco: obraz jest konwertowany z kanałów RGB na YUV, ale krok ten nie jest obowiązkowy (opcjonalnie można go pominąć i kompresować kanały RGB) jeżeli obraz został przekonwertowany do przestrzeni YUV to dodatkowo można zastosować chroma subsampling w celu zmniejszenia ilości informacji o kolorze potrzebnych do przetworzenia. kanały są dzielone na bloki 8 8 pikseli. W przypadku kanałów kolorów, jest to 8 8 danych po redukcji rozdzielczości, a więc zwykle pikseli obrazu początkowego. na blokach wykonywana jest dyskretna transformata kosinusowa (DCT). Zamiast wartości pikseli mamy teraz średnią wartość wewnątrz bloku oraz częstotliwości zmian wewnątrz bloku, obie wyrażone przez liczby zmiennoprzecinkowe. Transformata DCT jest odwracalna, więc na razie nie tracimy żadnych danych. Przeprowadzana jest kwantyzacja, czyli zastąpienie danych zmiennoprzecinkowych przez liczby całkowite. To właśnie tutaj występują straty danych. Zależnie od parametrów kompresora, odrzuca się mniej lub więcej danych. Zasadniczo większa dokładność jest stosowana do danych dotyczących niskich częstotliwości niż wysokich. współczynniki DCT dla poszczególnych pikseli w danym makrobloku są uporządkowywane zygzakowato, aby zera leżały obok siebie. współczynniki niezerowe są kompresowane bezstratnym algorytmem Run-Length Encoding (RLE, kodowanie długości serii) a następnie algorytmem Huffmana. Wielką innowacją algorytmu JPEG była możliwość kontroli stopnia kompresji w jej trakcie, co umożliwia dobranie jego stopnia do danego obrazka, tak aby uzyskać jak najmniejszy plik, ale o zadowalającej jakości. Użyta w algorytmie JPEG transformata powoduje efekty blokowe (potocznie nazywane artefaktami kompresji) w przypadku mocno skompresowanych obrazków. Uproszczenia dokonywane przez algorytm JPEG najłatwiej zaprezentować używając przykładowego obrazu skompresowanego z różnymi stopniami kompresji (współczynnik Q, który można wybrać zapisując obraz JPEG w różnych programach, np. Adobe Photoshop):

17 Jakość: Q=100, Rozmiar: bajtów, Współczynnik kompresji: 2,6:1 Komentarz: Znikome, prawie niezauważalne artefakty Jakość: Q=50, Rozmiar: bajtów, Współczynnik kompresji: 15:1 Komentarz: Pojawiają się pierwsze oznaki artefaktów, widoczne na konturach obiektów

18 Jakość: Q=25, Rozmiar: 9553 bajtów, Współczynnik kompresji: 23:1 Komentarz: Artefakty są coraz silniejsze, wyraźnie widoczne są bloki 8 x 8 i gradienty charakterystyczne dla DCT, widoczna redukcja rozdzielczości obrazu Jakość: Q=10, Rozmiar: 4787 bajtów, Współczynnik kompresji: 46:1 Komentarz: Duże straty rozciągłości tonalnej, rozdzielczości, niektóre obiekty stają się nierozpoznawalne

19 Jakość: Q=1, Rozmiar: 1523 bajtów, Współczynnik kompresji: 144:1 Komentarz: Bardzo duża strata kolorów, kształtów i rozdzielczości. Niektóre obiekty niemalże nierozpoznawalne. Kompresja obrazu ruchomego Naturalnym rozwinięciem standardu JPEG był Motion JPEG (w skrócie MJPEG). Jest to sposób kompresji używający formatu JPEG do zapisu każdej klatki obrazu. Tego typu kompresję, gdzie każda klatka jest niezależna od innych nazywa się kompresji ą wewnątrzklatkową. Jakość jest dzięki temu niezależna od ruchu obiektów w kodowanym obrazie w przeciwieństwie do kompresji MPEG w której jakość często znacznie pogarsza się, gdy materiał zawiera dużo ruszających się obiektów lub innego rodzaju nagłe zmiany pomiędzy klatkami. W celu osiągnięcia jakości studyjnej dla obrazu SD (PAL/.NTSC), minimalna prędkość przepływu danych powinna wynosić około 28 Mbit/s. Rozsądna jakość pozwalająca na ewentualne użycie w domowych warunkach to około 12 Mbit/s. Jedynym tanim nośnikiem cyfrowym w tamtych czasach (początek lat 90-tych) była płyta CD, której przepływowość bitowa to 1,5 Mbit/s, tak więc nie było mowy o wykorzystaniu kodeka MJPEG do zastosowań konsumenckich. Znalazł on zastosowanie głównie w studyjnych systemach edycyjnych i emisyjnych działających w oparciu o pamięci masowe. Do zastosowań domowych a także w celu możliwości przesyłania obrazu ruchomego na duże odległości używając sieci telekomunikacyjnych (kablowych, radiowych czy też satelitarnych)

20 opracowany został system kompresji MPEG, nazwany tak od nazwy grupy roboczej Moving Picture Experts Group organizacji ISO/IEC, audio i wideo. Grupa MPEG powstała w roku 1988 i do 1991 roku opracowała, zatwierdzoną przez organizację ISO, specyfikację standardu zapisu cyfrowego strumienia audio/wideo MPEG-1. Obraz w tym standardzie zapisywany był w rozdzielczości 352x288 (dla PAL/SECAM) i 352x240 (dla NTSC) z prędkością przesyłu danych na poziomie do 1.5 Mbit/s. Metoda kompresja dźwięku pod nazwą MPEG Audio też została opracowana jako część standardu. Powstały trzy różne algorytmy kompresji dźwięku, każdy o różnym stopniu skomplikowania kompresji i dekompresji, nazwano je odpowiednio MPEG-1 Audio Layer I, MPEG-1 Audio Layer II oraz MPEG-1 Audio Layer III. Ten ostatni algorytm jest o wiele lepiej znany na całym świecie pod swoją zupełnie nieoficjalną nazwą MP3. Kompresja MPEG-1, a także jej następcy czyli MPEG-2, MPEG-4 ASP (znany lepiej jako DivX), MPEG-4 AVC (nazywany też H.264) w przeciwieństwie do kompresji wewnątrzklatkowej MJPEG używa kompresji międzyklatkowej, co pozwala na uzyskanie wyższej jakości, ale utrudnia kompresję, dekompresję i ewentualną obróbkę sygnału. MPEG- 1 w takiej specyfikacji szybko przyjął się w zastosowaniach domowych w formatach Video- CD oraz CD-i lansowanym przez Philipsa od 1991 roku. Międzyklatkowość kompresji MPEG polega na wykorzystaniu specjalnie zakodowanych klatek, które wykorzystują informację z klatek je poprzedzających i po nich następujących. Cała sekwencja podzielona jest na grupy obrazów, każda grupa składa się z trzech typów obrazów: typu I (Intra Frame) kompresowanych algorytmem bardzo podobnym do JPEG, te klatki są samodzielne i nie zależą od innych typu P (Predicted Frame) tworzonych przy użyciu jednokierunkowej kompensacji ruchu typu B (Bidirectional Predicted Frame) tworzonych przy użyciu dwukierunkowej kompensacji ruchu Liczba obrazów poszczególnych typów jak i długość całej grupy obrazów nie jest określona w standardzie i może być różna. Struktura grupy obrazów nie musi być stała w czasie i może się zmieniać w zależności od aktualnej treści materiału wideo. Przy kodowaniu obrazów typu P korzysta się z podobieństwa obrazów w sekwencji. Dlatego też koduje się nie poszczególne obrazy ale różnice pomiędzy kolejnymi obrazami. Dwa kolejne obrazy są odejmowane od siebie i ich różnicę koduje się tak jak omówione wcześniej obrazy typu I (algorytmem podobnym do JPEG). Aby zwiększyć stopień kompresji na podstawie porównania kolejnych obrazów wyznaczana jest informacja o tym jakie fragmenty

21 obrazu, jak szybko i w jakim kierunku się przemieszczają - oba obrazy dzielone są na makrobloki (analogiczne do bloków 8 x 8 stosowanych w JPEG), dla każdego makrobloku w bieżącym obrazie znajdowany jest najbardziej podobny do niego makroblok w obrazie odniesienia. Względne przesunięcia dopasowanych bloków - wektory ruchu - opisują ruch obiektów w przekazywanej scenie. Na podstawie wektorów ruchu modyfikowany jest obraz odniesienia - tworzona jest prognoza (predykcja) kolejnego obrazu z makrobloków obrazu odniesienia przesuniętych zgodnie z wyznaczonymi wektorami ruchu. Informacja o obrazie typu P składa się więc z dwóch części: wektorów ruchu oraz informacji o różnicy pomiędzy kodowanym obrazem i prognoza tego obrazu wyznaczoną na podstawie obrazu odniesienia i wektorów ruchu. Obrazy typu B kodowane są podobnie jak obrazy typu P, z tym że jednocześnie wykorzystuje się dwa obrazy odniesienia - wcześniejszy i późniejszy. Dla obu obrazów odniesienia wyznaczane są dwa zestawy wektorów ruchu. Prognoza kodowanego obrazu tworzona jest przez uśrednienie informacji pochodzących od obu obrazów odniesienia, dlatego też ten typ obrazu nazywany jest obrazem interpolowanym. Tak jak w przypadku kompresji JPEG tak i tutaj najłatwiej pokazać idee algorytmu kompresji na przykładzie. Z racji ograniczenia formy skryptu do wersji papierowej przykład będzie ograniczony do wycinka z pojedynczej klatki z przykładowego klipu ( Sanatorium pod klepsydrą, reż. Wojciech Jerzy Has, wersja HD zrekonstruowana w ramach projektu KinoRP,) Bitrate: 20 Mbit/s, Rozmiar: kb, Współczynnik kompresji: 25:1

22 Bitrate: 12 Mbit/s, Rozmiar: kb, Współczynnik kompresji: 46:1 Bitrate: 6 Mbit/s, Rozmiar: kb, Współczynnik kompresji: 87:1

23 Bitrate: 2 Mbit/s, Rozmiar: kb, Współczynnik kompresji: 258:1 Bitrate: 1 Mbit/s, Rozmiar: kb, Współczynnik kompresji: 515:1

24 Bitrate: 0.5 Mbit/s, Rozmiar: 6034 kb, Współczynnik kompresji: 856:1 Na sam koniec ciekawostka, czyli graficzna próba przedstawienia tego jak klatkę widzi kompresor (czarne kreski to wektory ruchu danych makrobloków, a kolorowe elementy to różnice pomiędzy klatkami, których nie da zapisać się wektorem ruchu)

25 Dla bardziej zainteresowanych tematem umieściłem pełne wersje klipów na swoim serwerze:

26 Nośnik Rozdzielczość Kompresja Video DVD-Video PAL: 720x576 NTSC: 720x480 Max Bitrate Video MPEG Mbps Kompresja Audio (max ilość kanałów) MPEG-1 Layer II (2.0) Dolby Digital (6.1*) DTS (6.1**) LPCM (2.0) Parametry dźwięku 48 khz/16-bit 48 khz/16-bit 48 khz/16-bit* 48 khz/16-bit Bitrate Audio do 384 kbps do 448 kbps 768/1536 kbps 1536 kbps Blu-ray HD: 1920x x x720 SD: PAL: 720x576 NTSC: 720x480 MPEG-2 VC-1 MPEG-4 AVC (h.264) * 6.1 tylko matrycowe ** 6.1 matrycowe lub dyskretne 40 Mbps Dolby Digital (6.1*) Dolby Digital+ (7.1) Dolby TrueHD (7.1) DTS** (6.1) DTS-HD (HR/MA) LPCM (7.1) * w specjalnej odmianie też 96 khz/24-bit i 48 khz/24-bit 48 khz/16-bit 48 khz/16-bit max 192 khz/24-bit* 48 khz/24-bit max 192 khz/24-bit* max 192 khz/24-bit* do 640 kbps do Mbps do Mbps do 1536 kbps do 24.5 Mbps do 27.6 Mbps * 6.1 tylko matrycowe ** 6.1 matrycowe lub dyskretne *przy 192 khz ograniczenie do 6 kanałów
