Radioodbiornik i odbiornik telewizyjny RADIOODBIORNIK
|
|
- Renata Rogowska
- 7 lat temu
- Przeglądów:
Transkrypt

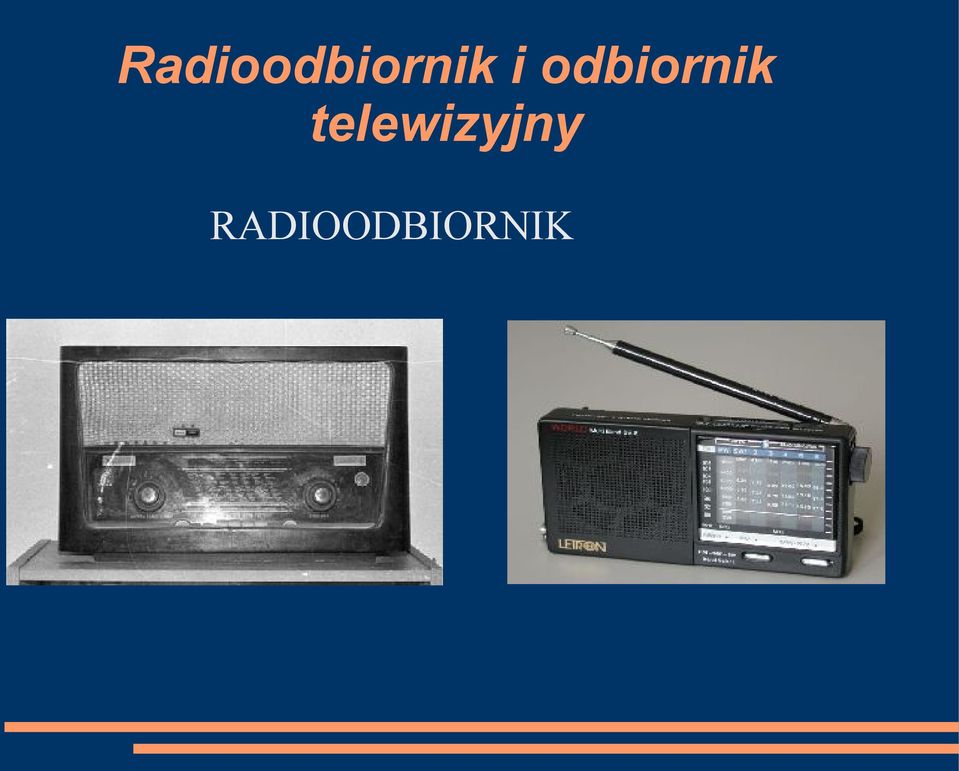

1 Radioodbiornik i odbiornik telewizyjny RADIOODBIORNIK
2 ODKRYWCA FAL RADIOWYCH Fale radiowe zostały doświadczalnie odkryte przez HEINRICHA HERTZA. Zalicza się do nich: fale radiowe krótkie, średnie i długie, Fale ultrakrótkie, mikrofale.
3 ZASTOSOWANIE FAL RADIOWYCH Fale wykorzystywane są w takich urządzeniach, jak: radioodbiorniki, telewizory, radary. Informacje w postaci obrazu i dźwięku są przesyłane na duże odległości za pomocą fal radiowych. Ważną ich cechą jest częstotliwość, mierzona w hercach (Hz).
4 SPOSOBY PRZEKAZYWANIA FAL RADIOWYCH Wysłane przez nadajnik fale radiowe z zakodowanym dźwiękiem i obrazem w postaci fal elektromagnetycznych zostają odebrane przez anteny, przekaźniki Hertza, jak również trafiają bezpośrednio do satelity, skąd są przekazywane do stacji odbiorczych. Ze stacji tych mogą być rozsyłane do odbiorców indywidualnych za pomocą anten nadawczych lub sieci kabli koncentrycznych.
5 SCHEMAT TRANSMISJI RADIOWEJ
6 TRANSMISJA RADIOWA Transmisja radiowa rozpoczyna się w studio nagraniowym. Dźwięk zostaje przesłany przez mikrofon w postaci fali akustycznej do wzmacniacza. Tam zostaje wzmocniony i zamieniony na elektryczny sygnał dźwiękowy, a następnie przekazany do modulatora. W modulatorze na elektryczny sygnał dźwiękowy zostaje nałożona fala nośna. Jest ona falą elektromagnetyczną o określonej częstotliwości, odpowiadającej częstotliwości, jaka została przydzielona danej stacji. Nakładanie się tych dwóch fal nazywa się modulacją. Fala nośna, zmodulowana sygnałem dźwiękowym, trafia do anteny nadawczej, skąd zostaje przesłana do odbiorników radiowych. Te przechwytują sygnał za pomocą anten odbiorczych i poddają go demodulacji, czyli zamianie ponownie na falę akustyczną. Fale te są wzmacniane przez wzmacniacz, a następnie przekazywane przez głośnik do odbiorcy.

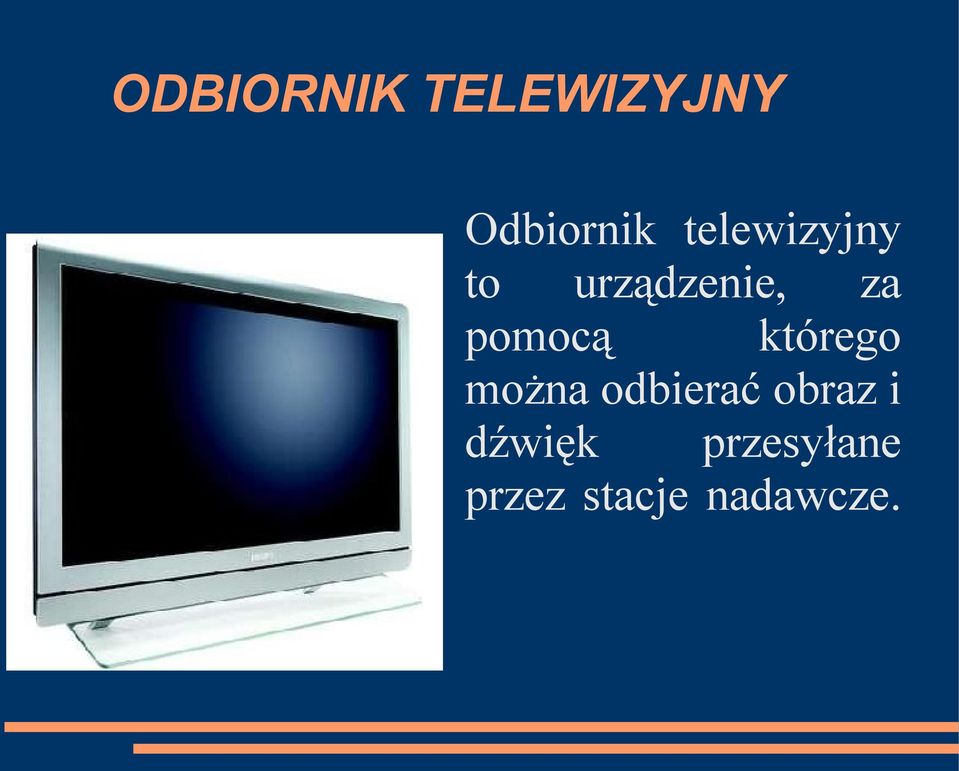

7 ODBIORNIK TELEWIZYJNY Odbiornik telewizyjny to urządzenie, za pomocą którego można odbierać obraz i dźwięk przesyłane przez stacje nadawcze.
8 GRUPY ODBIORNIKÓW CRT- obraz zostaje wyświetlony za pomocą kineskopu; Ciekłokrystaliczne LCD płaskie telewizory, przyjazne dla oczu człowieka, ponieważ nie występują załamania na narożach ekranu oraz migotanie; Plazmowe PDP posiadają podobne cechy, co telewizory LCD, różnią się jednak budową.
9 CRT
10 Zasada działania CRT Podstawą działania telewizora CTR jest lampa elektronowa. Obraz jest wy świetlany w jej przedniej części. Podstawowym jej składnikiem jest szklana tuba, wypełniona obojętnym gazem pod niskim ciśnieniem. Na jej końcu jest działo elektronowe. Wyrzuca ono strumień elektronów w kierunku elektrody naładowanej dodatnio anody. Elektrony podczas lotu uderzają w ekran fluorescencyjny. Atomy fosforu wypromieniowują energię w postaci fali elektromagnetycznej. Cewki odchylania powodują, że wiązka elektronów bardzo szybko zajmuje poziomo i pionowo cały ekran na różnej wysokości. Luminofor jest zbudowany z milionów barwnych punktów pogrupowanych po trzy (triady). Każdy punkt świeci w jednym z trzech kolorów czerwonym, zielonym lub niebieskim.

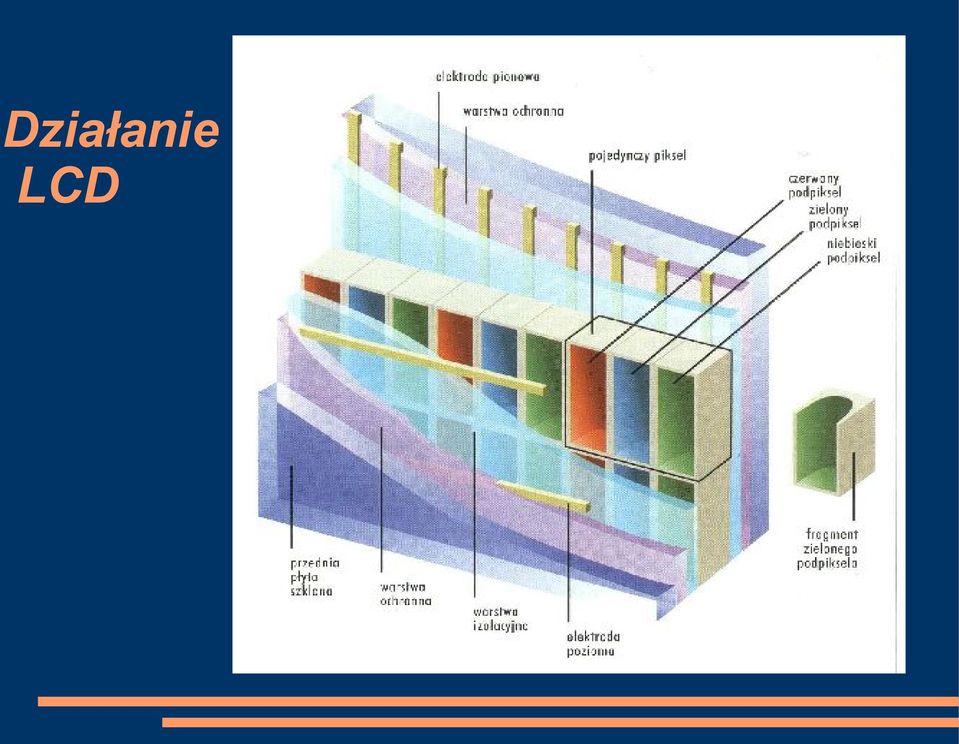

11 Działanie LCD
12 LCD W telewizorze ciekłokrystalicznym wykorzystuje się właściwość światła, które podczas przebiegu przez substancję ciekłokrystaliczną poddaną działaniu prądu elektrycznego ulega zmianie (polaryzacji). Najmniejszym elementem, wyświetlanym na ekranie jest piksel. Wykorzystuje się go jako filtr, który przepuszcza światło. Źródłem światła jest lampa fluorescencyjna, która emituje białe światło. Każdy piksel składa się z 3 subpikseli różniących się kolorem filtra czerwonego, niebieskiego i zielonego. Wewnątrz ekranu znajduje się ciekły kryształ oraz dwa polaryzatory: pionowy i poziomy. Regulując napięcie przyłożone do elektrod, regulujemy ilość światła przepuszczanego przez piksele. W ten sposób powstaje obraz o różnym kolorze i intensywności.
13 TV plazmowe

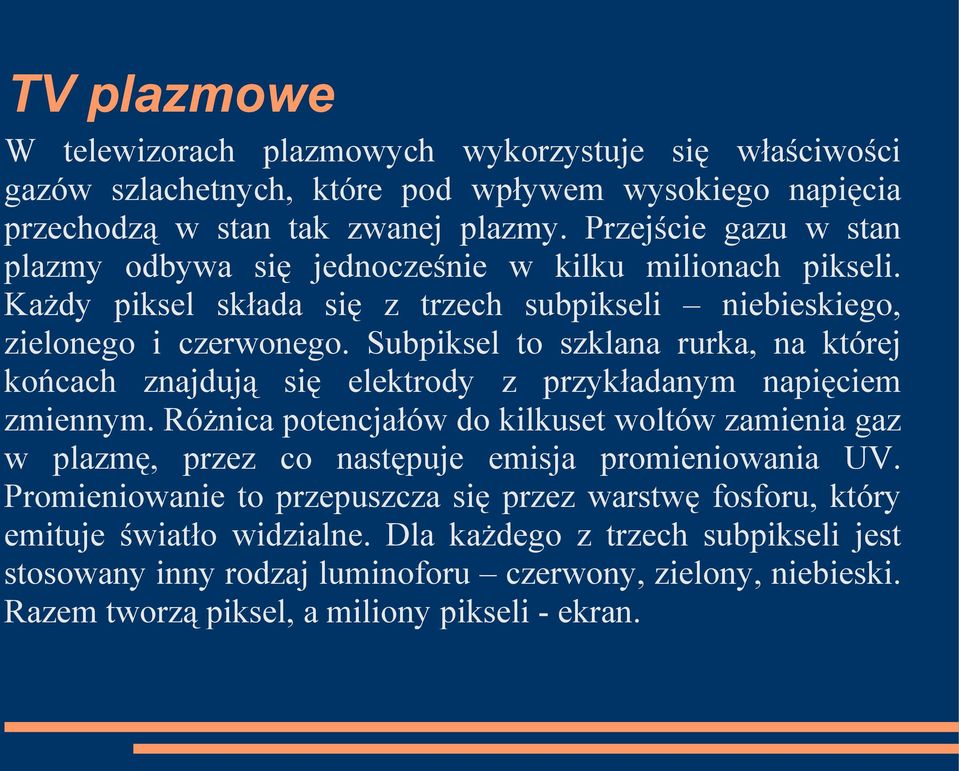

14 TV plazmowe W telewizorach plazmowych wykorzystuje się właściwości gazów szlachetnych, które pod wpływem wysokiego napięcia przechodzą w stan tak zwanej plazmy. Przejście gazu w stan plazmy odbywa się jednocześnie w kilku milionach pikseli. Każdy piksel składa się z trzech subpikseli niebieskiego, zielonego i czerwonego. Subpiksel to szklana rurka, na której końcach znajdują się elektrody z przykładanym napięciem zmiennym. Różnica potencjałów do kilkuset woltów zamienia gaz w plazmę, przez co następuje emisja promieniowania UV. Promieniowanie to przepuszcza się przez warstwę fosforu, który emituje światło widzialne. Dla każdego z trzech subpikseli jest stosowany inny rodzaj luminoforu czerwony, zielony, niebieski. Razem tworzą piksel, a miliony pikseli - ekran.

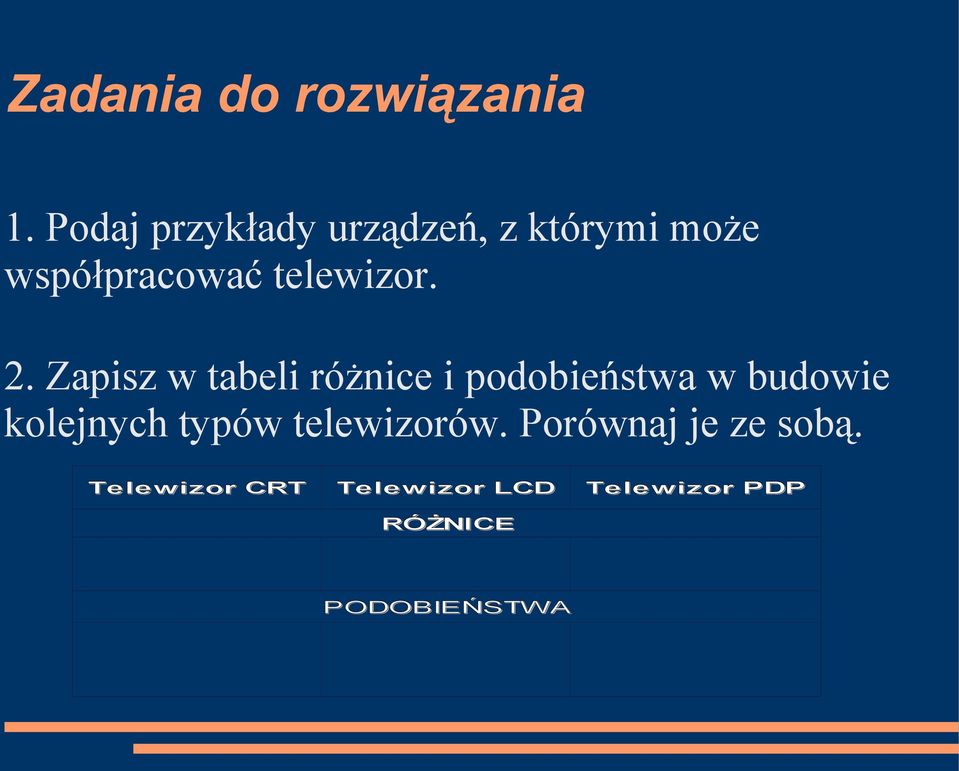

15 Zadania do rozwiązania 1. Podaj przykłady urządzeń, z którymi może współpracować telewizor. 2. Zapisz w tabeli różnice i podobieństwa w budowie kolejnych typów telewizorów. Porównaj je ze sobą. Telewizor CRT Telewizor LCD RÓŻNICE Telewizor PDP PODOBIEŃSTWA
