1 PROJEKT BUDOWLANY ROZBIÓRKI 2 ZBIORNIKÓW NA OLEJ OPAŁOWY O POJEMNOŚCI LITRÓW KAŻDY WRAZ Z PORZĄDKOWANIEM TERENU W ZESPOLE SZKÓŁ W WOJEWODZINIE NA DZIAŁCE O NR EWID. 2/11 INWESTOR: Zespół Szkół im. Ks. Jana Krzysztofa Kluka w Wojewodzinie, Wojewodzin 52, Grajewo LOKALIZACJA: Wojewodzin 52, Grajewo, dz. nr ewid. 2/11 OPRACOWANIE PROJEKTU: GRAF Pracownia Architektoniczno Graficzna ul. Czysta 14, Białystok, Tel./fax (085) Imię i Nazwisko Nr uprawnień Podpis Projektant: mgr inż. arch. Piotr Kuczyński - architektura Bł 27/01 28 lipca 2017 Białystok PRAWA AUTORSKIE ZASTRZEŻONE KOPIOWANIE I REPRODUKCJA BEZ ZGODY AUTORA NIEDOZWOLONA

2 SPIS TREŚCI Spis treści 2 ZAŁĄCZNIKI FORMALNO-PRAWNE Informacja dotycząca bezpieczeństwa i ochrony zdrowia 3-6 Oświadczenie projektantów 7 Odpis uprawnień projektantów i ich przynależności 8-9 do poszczególnych izb PROJEKT ROZBIÓRKI Opis techniczny Część graficzna Z/0 Projekt zagospodarowania działki 1: A/1 Inwentaryzacja zbiorników na paliwo 1:100 17

3 OPIS TECHNICZNY do projektu budowlanego rozbiórki 2 zbiorników na olej opałowy o poj litrów każdy wraz z porządkowaniem terenu w Zespole Szkół w Wojewodzinie na działce o nr ewid. 2/11 PODSTAWA OPRACOWANIA DOKUMENTACJI: - Umowa zawarta z Inwestorem. - Wizję lokalną - Obowiązujące przepisy i normy branżowe w tym: - Prawo Budowlane - Dziennik Ustaw poz.1256 z 2012r.; - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim - powinny odpowiadać budynki i ich usytuowanie. - Dz. U. poz. 926 z 2013r. - Mapa zasadnicza skal 1: Przedmiot inwestycji Niemniejsze opracowanie obejmuje projekt budowlany rozbiórki zbiorników na olej opałowy o poj litrów każdy oraz rozbiórkę ogrodzenia terenu zbiorników wraz z porządkowaniem terenu w Zespole Szkół w Wojewodzinie na działce o nr ewid. 2/ Istniejący stan zagospodarowania Obecnie na działce 2/11 znajdują budynki wchodzące w skład Zespołu Szkół w Wojewodzinie szkoła, internat, warsztat szkolny, wolnostojący budynek gospodarczy oraz objęte opracowaniem podziemne zbiorniki na olej opałowy o pojemności 2500 l. Teren na którym leżą zbiorniki jest ogrodzony siatką na słupkach stalowych. Przedmiotowa działka jest ogrodzona i uzbrojona. Od strony północnej i wschodniej teren graniczy z drogami dojazdowymi, od zachodu z działkami niezabudowanymi, a od południa z zabudową mieszkaniową. Przyjęte rozwiązania projektowe nie będą wpływać negatywnie na środowisko oraz higienę i zdrowie użytkowników tego obiektu. Usytuowanie wszystkich elementów zagospodarowania nieruchomości pokazano na planie zagospodarowania działki w części graficznej projektu. 3. Projektowane zagospodarowanie działki Na działce projektowana jest rozbiórka 2 zbiorników na olej o poj l każdy oraz rozbiórka ogrodzenia wokół zbiornika. Zasypanie i zagęszczenie wykopu, niwelowanie terenu oraz wykonanie podbudowy pod nawierzchnię z trylinki. 4. Warunki gruntowo-wodne W trakcie wizji lokalnej w terenie, wywiadu środowiskowego stwierdzono, że teren nie jest terenem podmokłym. 5. Opis i kolejność wykonania robót rozbiórkowych a. Opis konstrukcji zbiornika paliwa

4 Podziemne zbiorniki paliwa wykonane jako stalowo żelbetowe. Zbiorniki paliwa o pojemności litrów wykonane jako jednokomorowe. Stalowy płaszcz zbiornika z wewnętrzna konstrukcją stalową został etapowo obetonowany w rozkopie i obsypany ziemią. Zbiorniki posadowione na żelbetowych płytach fundamentowych. Studzienki wyłazowe z kręgów betonowych przykryte pokrywą stalową. b. Opis konstrukcji ogrodzenia Ogrodzenie terenu zbiorników na olej wykonano z siatki stalowej na słupach stalowych. Słupy osadzone w stopach betonowych. Skrzydło furtki szer. 90cm. Łączna długość ogrodzenia 32,00 mb. UWAGA! c. Kolejność wykonania robót Wykonawca prac powinien posiadać doświadczenie do pracy przy zbiornikach paliwowych oraz posiadać zatwierdzony plan gospodarki odpadami niebezpiecznymi. Do czasu zabezpieczenia zbiornika przed wybuchem należy wszelkie prace budowlane prowadzić tak jak w strefie zagrożenia wybuchem. (Zakaz prowadzenia prac z otwartym ogniem, palników gazowych) Przed wykonaniem rozbiórki należy odpompować olej pozostały w zbiornikach ( w zbiornikach znajduje się około 300l oleju) oraz zutylizować. Do rozbiórki urządzeń można przystąpić dopiero po potwierdzeniu, że wszystkie instalacje z ostały odłączone od sieci zewnętrznych. Fakt ten należy potwierdzić odpowiednim wpisem w dzienniku rozbiórki. Demontaż instalacji rurociągów i armatury należy przeprowadzić przy zachowaniu szczególnych warunków ochrony przeciwpożarowej. Przed rozpoczęciem prac demontażowych należy bezwzględnie opróżnić wszystkie zbiorniki z magazynowanych w nich paliw i innych pozostałości nasączonych substancjami organicznymi, palnymi. Do rozbiórki należy przystąpić po przewietrzeniu sprężonym powietrzem przewidzianych do rozbiórki części rurażu i połączonego z nimi zbiornika. Należy przeprowadzić pomiary stężenia oparów paliw które były przechowywane w zbiornikach detektorem lotnych substancji organicznych w powietrzu. Pomiary winny być przeprowadzone przez specjalistyczne służby, a podczas rozbiórki rurażu i zbiorników należy zapewnić obecność służb Straży Pożarnej i gotowego do akcji wozu bojowego Straży Pożarnej. Kolejność wykonania robót Roboty ziemne wykopy ziemne wykonane koparkami na odkład wykopy ręczne profilujące zasypanie dołów po likwidacji zbiornika i plantowanie terenu spycharkami ewentualny dowóz ziemi w celu uzupełnienia zasypania wykopów po zdemontowanym zbiorniku oraz fundamentach ogrodzenia Roboty rozbiórkowe demontaż stalowego ogrodzenia odpompować pozostały olej ze zbiorników oraz zutylizować napełnienie zbiorników pianą gaśniczą w całości do kołnierza i sukcesywne uzupełnianie piany w trakcie rozcinania płaszcza, usunięcie izolacji bitumicznych z płaszcza, w paśmie cięcia minimum 50cm szerokości (roboty wykonywane ręcznie) cięcie konstrukcji stalowej zbiornika sprzętem mechanicznym elektrycznym lub hydrauliczno-pneumatycznym (piły tarczowe, nożyce mechaniczne) nie używać palników gazowych, wywóz złomu samochodami skrzyniowymi z załadunkiem ręcznomechanicznym,

5 rozebranie elementów betonowych i żelbetowych ( rozbicie sprzętem mechanicznym na gruz drobnowymiarowy ), wywóz gruzu samochodami samowyładowczymi z terenu rozbiórki z załadowaniem sprzętem mechanicznym ( koparko-ładowarka) Roboty w zakresie zagospodarowania terenu: a) Wykonanie podbudowy pod nawierzchnię z trylinki 1. Podsypka cementowo piaskowa 1:4 o gr. w-wy 5cm 2. Podbudowa o gr. 20cm z kamienia naturalnego stabilizowanego mechanicznie 3. Zagęszczony grunt Ilość robót 60,00m2 b) Wykonanie krawężników betonowych Wzdłuż projektowanych chodników z trylinki należy ułożyć krawężniki betonowe o wymiarach 100x30x15cm na ławach betonowych z bocznym oporem o wymiarach 35x30cm na podsypce cementowo-piaskowej, spoiny wypełnione zaprawą cementową. Ilość robót 14,00 mb c) Ułożenie nawierzchni z trylinki Na wykonanej podbudowie należy wykonać chodnik z trylinki gr.12cm. Spoiny wypełnić piaskiem o uziarnieniu 0-4mm Ilość robót 60,00m2 UWAGI: Złom uzyskany z rozbiórki należy sprzedać. Gruz z rozbiórki należy wywozić w miejsce do tego przewidziane, stosując się do zaleceń ustawy z dnia 27 kwietnia 2001 r. z późn. zm. o odpadach (Dz. U. Nr 62, poz. 628 z późn. zm.) i przepisów wykonawczych do niej. 6. Ochrona przeciw pożarowa Teren objęty opracowaniem posiada dostęp do drogi publicznej o nr ewid 24. Wewnętrzną drogę pożarowa stanowić będą istniejące utwardzone place i drogi. Na czas demontażu stalowych elementów zbiornika paliw wykonawca musi zapewnić stałą obsługę wykonaną przez sekcję gaśniczą Straży Pożarnej. 7. Dane informujące, czy działka lub teren, na którym jest projektowany obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Teren na którym znajduje się obiekt objęty opracowaniem nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 8. Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Działka nie znajduje się w granicach terenu górniczego i nie dotyczy eksploatacji górniczej.

6 9. Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi Planowane do realizacji przedsięwzięcie zamyka się w granicach obiektu. Rozbiórka zbiorników nie będzie miała ujemnego wpływu na środowisko i nie stanowi rodzaju inwestycji zaliczanej do szkodliwych dla środowiska i zdrowia ludzi lub mogących pogorszyć stan środowiska w rozumieniu przepisów Rozporządzenia Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa z dn Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych. Środki nadzoru: Do rozbiórki zbiorników na olej opałowy jest wymagane sporządzenie planu bezpieczeństwa i ochrony zdrowia, o którym mowa w art. 21a Prawa Budowlanego.

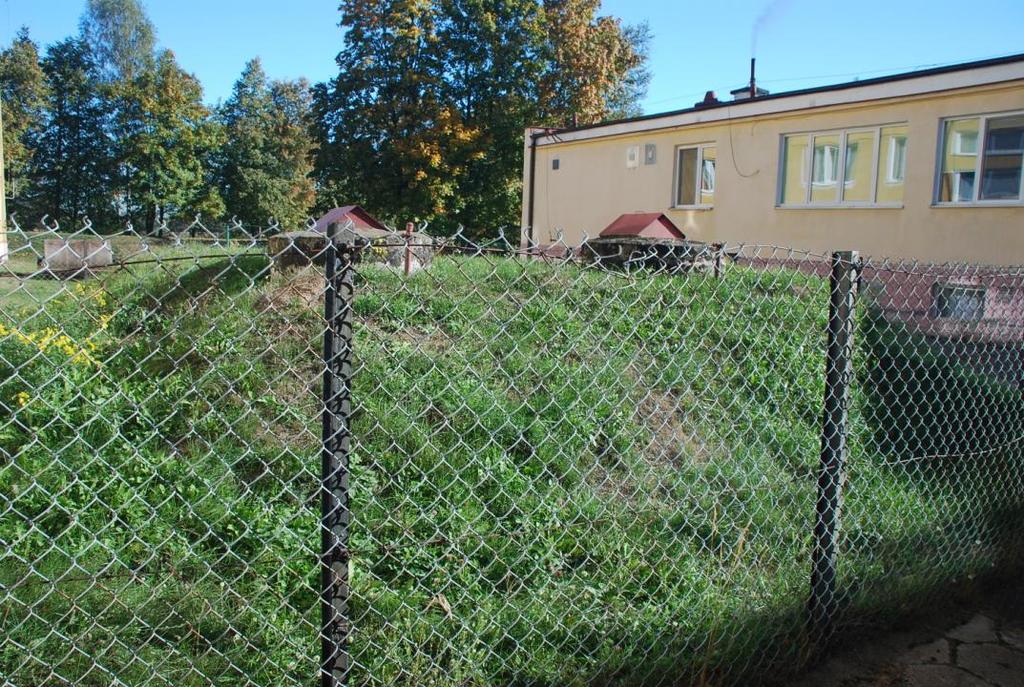

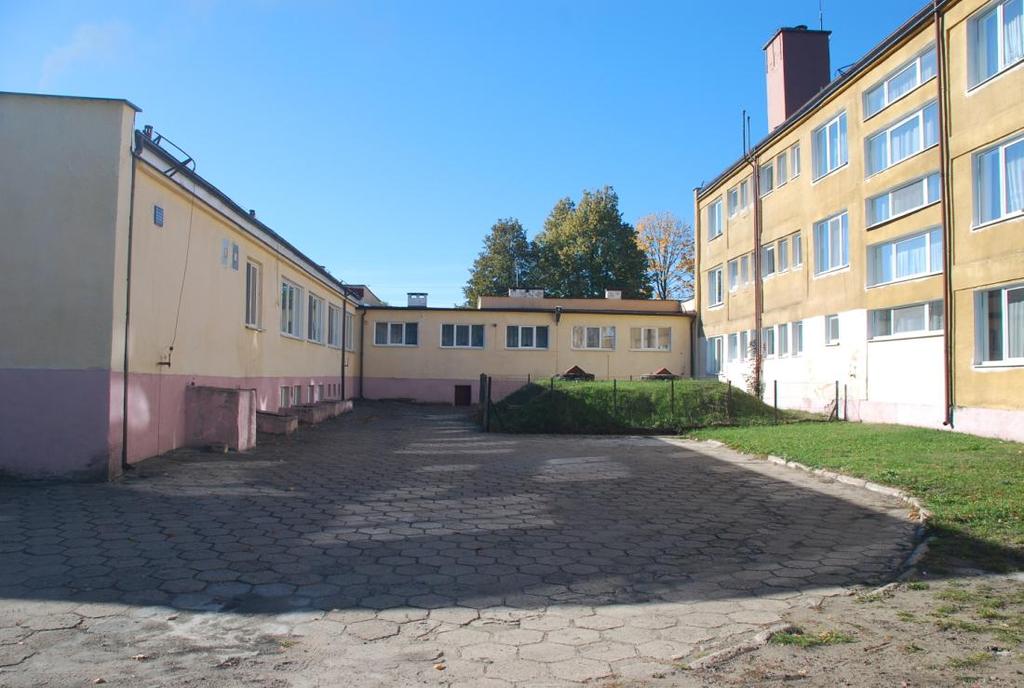

7 DOKUMENTACJA FOTOGRAFICZNA Fot.1 Kopiec ziemny na bloku zbiorników, studzienki wyłazowe Fot.2 Ogrodzenie terenu, studzienki wyłazowe

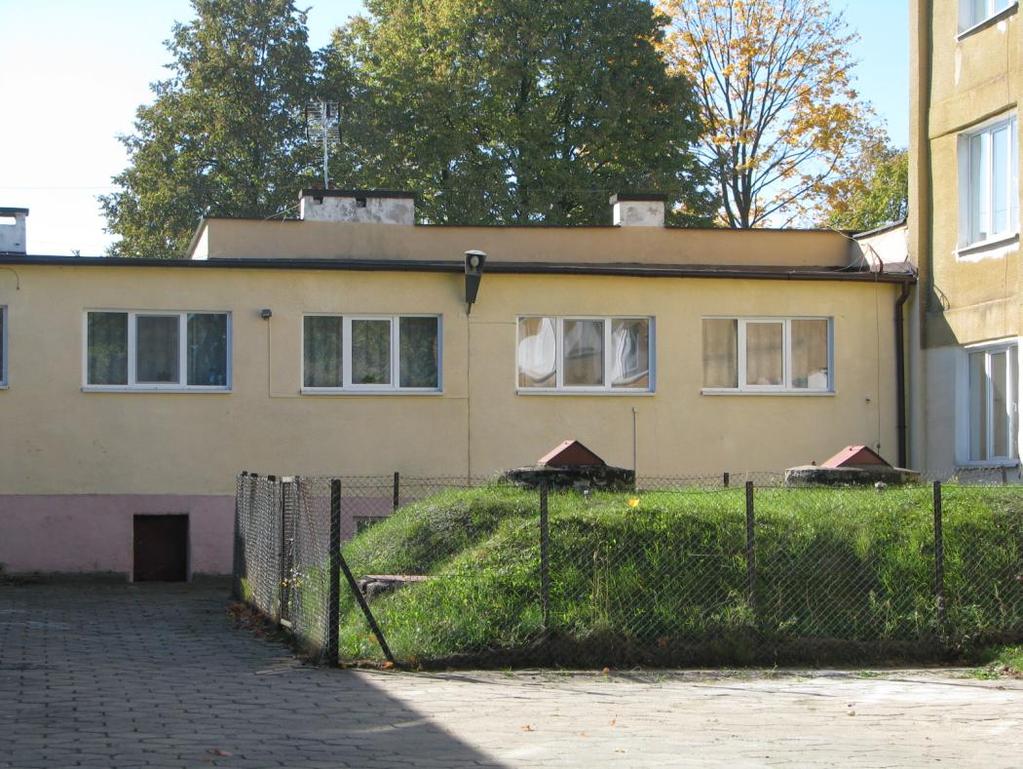

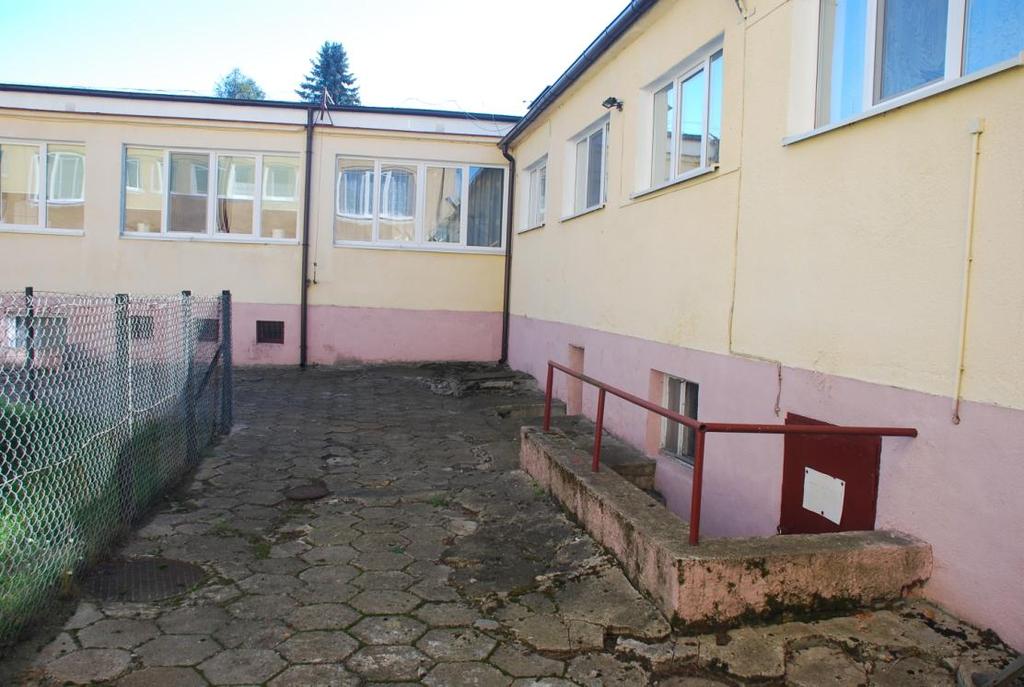

8 Fot.3 Otoczenie terenu zbiorników Fot.4 Nawierzchnia z trylinki opracował: mgr inż. arch. Piotr Kuczyński upr. nr BŁ 27/01
