DH551C/DH550C/DL550C Wyświetlacz dwustronny Podręcznik użytkownika

Transkrypt

1 DH551C/DH550C/DL550C Wyświetlacz dwustronny Podręcznik użytkownika

2 Wyłączenie odpowiedzialności Firma BenQ Corporation nie składa żadnych oświadczeń ani nie udziela żadnych gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu. Firma BenQ Corporation zastrzega sobie prawo do aktualizowania tej publikacji i dokonywania zmian w jej treści bez konieczności powiadamiania o tym jakichkolwiek osób. Prawa autorskie Copyright 2015 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w jakiejkolwiek formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.

3 Spis treści Spis treści 3 Wyłączenie odpowiedzialności... 2 Prawa autorskie... 2 Ważne instrukcje bezpieczeństwa... 4 Zasady bezpieczeństwa i konserwacja... 4 Użytkowanie... 6 Zawartość opakowania... 9 Rozpakowywanie... 9 Wykaz elementów Wygląd Konfiguracja wyświetlacza Rozkładanie dolnej obudowy Montaż wyświetlacza dwustronnego w dolnej obudowie Podłączanie przewodów LVDS i 24 V Zakładanie pokryw dolnej obudowy Otwieranie pokrywy operatorskiej w celu dostępu do złącza HDMI i przełącznika zasilania prądem zmiennym (przewodu zasilającego) Montaż na pełnowymiarowej podstawie Korzystanie z pilota zdalnego sterowania Menu ekranowe Rozwiązywanie problemów Dane techniczne Wymiary produktu /18/15

4 4 Ważne instrukcje bezpieczeństwa Ważne instrukcje bezpieczeństwa Zasady bezpieczeństwa i konserwacja Używanie elementów sterujących, dokonywanie regulacji lub stosowanie procedur w sposób inny niż opisano w tym dokumencie może doprowadzić do porażenia prądem elektrycznym, wystąpienia innych zagrożeń elektrycznych i/lub wystąpienia zagrożeń mechanicznych. Prosimy o przeczytanie poniższych instrukcji i przestrzeganie ich podczas podłączania i używania wyświetlacza: Użytkowanie Nie należy wystawiać wyświetlacza na bezpośrednie działanie promieni słonecznych ani pieców lub innych źródeł ciepła. Należy usunąć wszelkie przedmioty, które mogłyby wpaść w otwory wentylacyjne skrzynki przyłączeniowej lub utrudniać właściwe chłodzenie podzespołów elektronicznych wyświetlacza. Nie należy zasłaniać otworów wentylacyjnych na skrzynce przyłączeniowej. Wyświetlacz należy ustawić w taki sposób, aby wtyczka przewodu zasilającego i gniazdo były łatwo dostępne. Po wyłączeniu wyświetlacza poprzez odłączenie przewodu zasilającego należy odczekać 6 sekund przed ponownym podłączeniem przewodu, aby uniknąć nieprawidłowego działania. Należy zawsze używać przewodu zasilającego zatwierdzonego przez firmę BenQ. W przypadku utraty przewodu zasilającego prosimy o kontakt z lokalnym centrum serwisowym. Podczas pracy wyświetlacza nie należy wystawiać go na działanie silnych wibracji lub uderzeń. Wyświetlacz należy chronić przed uderzeniami i upadkiem w trakcie jego użytkowania i transportu. Przed podłączeniem wtyczki przewodu zasilającego do gniazda sieciowego należy podłączyć przewód uziemiający. Z kolei przed odłączeniem przewodu uziemiającego należy odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Konserwacja Aby chronić wyświetlacz przed uszkodzeniem, nie należy wywierać na niego nadmiernego nacisku. Jeśli wyświetlacz ma nie być używany przez dłuższy czas, należy odłączyć wtyczkę od zasilania. Przed czyszczeniem wyświetlacza lekko zwilżoną szmatką należy odłączyć wtyczkę od zasilania. Aby przetrzeć wyświetlacz suchą szmatką, wystarczy go wyłączyć. Nigdy nie należy jednak czyścić wyświetlacza przy użyciu rozpuszczalnika organicznego, takiego jak alkohol czy płyn zawierający amoniak.

5 Ważne instrukcje bezpieczeństwa 5 Aby uniknąć ryzyka porażenia prądem lub trwałego uszkodzenia urządzenia, nie należy go wystawiać na działanie kurzu, wody ani nadmiernie wilgotnego środowiska. W razie zmoczenia wyświetlacza należy go jak najszybciej wytrzeć suchą szmatką. Jeśli do wyświetlacza dostanie się obca substancja lub woda, należy natychmiast wyłączyć zasilanie i odłączyć przewód zasilający. Następnie należy usunąć obcą substancję lub wodę. Wyświetlacza nie należy przechowywać ani używać w miejscach narażonych na działanie wysokich temperatur, bezpośrednich promieni słonecznych lub bardzo niskich temperatur. Prosimy o przeczytanie poniższych instrukcji i przestrzeganie ich podczas podłączania i używania wyświetlacza Jeśli wyświetlacz ma nie być używany przez dłuższy czas, należy odłączyć wtyczkę od zasilania. Przed czyszczeniem wyświetlacza lekko zwilżoną szmatką należy odłączyć wtyczkę od zasilania. Aby przetrzeć wyświetlacz suchą szmatką, wystarczy go wyłączyć. Nigdy nie należy jednak stosować alkoholu, rozpuszczalników ani płynów zawierających amoniak. Nie należy wystawiać wyświetlacza na bezpośrednie działanie promieni słonecznych ani pieców lub innych źródeł ciepła. Należy usunąć wszelkie przedmioty, które mogłyby wpaść w otwory wentylacyjne lub utrudniać właściwe chłodzenie podzespołów elektronicznych wyświetlacza. Nie należy zasłaniać otworów wentylacyjnych na skrzynce przyłączeniowej. Wyświetlacz należy utrzymywać suchym. Aby uniknąć porażenia prądem elektrycznym lub trwałego uszkodzenia, nie należy go wystawiać na działanie deszczu lub nadmiernej wilgoci. Po wyłączeniu wyświetlacza poprzez odłączenie przewodu zasilającego lub przewodu zasilania prądem stałym należy odczekać 6 sekund przed ponownym podłączeniem przewodu zasilającego lub przewodu zasilania prądem stałym, aby uniknąć nieprawidłowego działania. Wyświetlacz należy ustawić w taki sposób, aby wtyczka przewodu zasilającego i gniazdo były łatwo dostępne. Jeśli pomimo przestrzegania instrukcji zawartych w niniejszym podręczniku wyświetlacz nie działa prawidłowo, prosimy o kontakt z serwisantem.

6 6 Ważne instrukcje bezpieczeństwa Użytkowanie Uwagi dotyczące pilota zdalnego sterowania Funkcja zasilania na pilocie zdalnego sterowania działa tylko wtedy, gdy jest on skierowany na przednią stronę wyświetlacza. Pozostałe funkcje działają po obu stronach. Przednia strona Tylna strona Na przedniej stronie znajduje się pokrywa operatorska. Podłączanie zasilania do urządzenia Wyświetlacz należy umieścić w pobliżu gniazd, aby zapewnić łatwy dostęp do źródła zasilania.

7 Ważne instrukcje bezpieczeństwa 7 Instalacja komputera przemysłowego (Industrial PC, IPC) Wyświetlacz jest wyposażony w metalową płytkę, którą należy przymocować do IPC. Przybliżone rozmieszczenie otworów na śruby pokazano poniżej. Otwory można wybrać w zależności od potrzeby. Wymiary miejsca na IPC: 270 x 181 x 26,5 mm śruby (M3 x 6,5 mm) Skieruj interfejs we/wy IPC w dół. 1. Najpierw odsuń metalową płytkę mocującą IPC.

8 8 Ważne instrukcje bezpieczeństwa 2. Umieść i przymocuj IPC, a następnie z powrotem przymocuj metalową płytkę, przy użyciu 4 śrub (M3 x 6,5 mm). 3. Umieść i przymocuj IPC (nie jest konieczne ponowne mocowanie metalowej płytki) przy użyciu 4 śrub (M3 x 6,5 mm).

9 Zawartość opakowania 9 Zawartość opakowania Rozpakowywanie Produkt jest zapakowany w karton wraz ze standardowymi akcesoriami. Ze względu na wielkość i ciężar wyświetlacza zaleca się, aby wypakowywały go co najmniej dwie osoby. Po otwarciu kartonu upewnij się, że jego zawartość jest kompletna i w dobrym stanie. Opakowanie 1

10 10 Zawartość opakowania Opakowanie 2

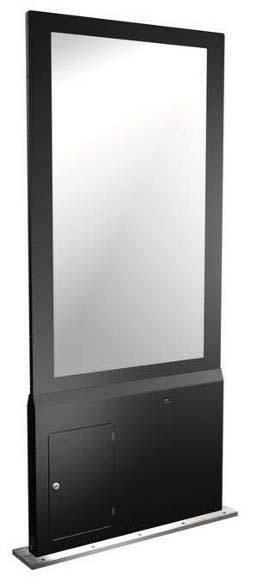

11 Zawartość opakowania 11 Wykaz elementów Wyświetlacz dwustronny x 1 Pilot zdalnego sterowania x 1 (Bateria: CR V) Dolna obudowa x 1 Przewód zasilający x 1 Klucz x 1 Śruba M4 x 8 mm x 4 Śruba M5 x 30 mm x 4 Śruba M6 x 20 mm x 10 Pełnowymiarowa podstawa (z kółkami) Przewód HDMI x 2 Śruba M10 x 100 mm x 4

12 12 Zawartość opakowania Wygląd Widok z góry Widok z przodu Widok z boku Widok z tyłu

13 Zawartość opakowania Nr Nazwa Wyświetlacz dwustronny Obudowa wyświetlacza Dwustronny czujnik pilota Podstawa (z 10 otworami) Pokrywa operatorska (z zamkiem)

14 14 Konfiguracja wyświetlacza Konfiguracja wyświetlacza Rozkładanie dolnej obudowy Ustaw dolną obudowę prosto i wykręć 20 śrub (M3 x 6 mm), aby zdjąć pokrywy.

15 Konfiguracja wyświetlacza 15 Montaż wyświetlacza dwustronnego w dolnej obudowie Uwaga: Na przedniej stronie wyświetlacza znajduje się oznaczenie produktu. Podczas umieszczania wyświetlacza w dolnej obudowie strona ta musi być skierowana do przodu. Don t put your hand on the crossbar. Zamocuj wyświetlacz w dolnej obudowie przy użyciu 2 śrub (M5 x 30 mm) i 4 śrub (M4 x 8 mm).

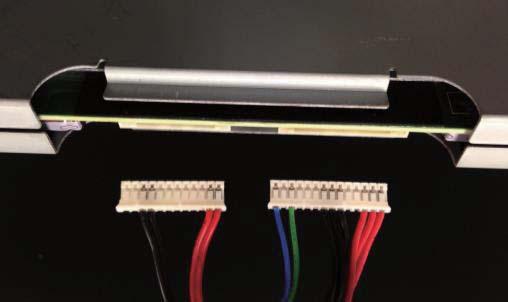

16 16 Konfiguracja wyświetlacza Podłączanie przewodów LVDS i 24 V LVDS Connector LVDS 24V LVDS 24V Connector 10pin 14pin 10pin 14pin

17 Zakładanie pokryw dolnej obudowy Konfiguracja wyświetlacza 17 Przymocuj z powrotem pokrywy dolnej obudowy przy użyciu 20 śrub (M3 x 6 mm).

18 18 Konfiguracja wyświetlacza Otwieranie pokrywy operatorskiej w celu dostępu do złącza HDMI i przełącznika zasilania prądem zmiennym (przewodu zasilającego) Głównym źródłem sygnału jest złącze HDMI 1. Upewnij się, że wykonano poprawnie połączenie ze złączem HDMI 1, przed podłączeniem przewodu do gniazda HDMI 2. 1 HDMI 1 HDMI Front Side 2 HDMI HDMI 2 Back Side AC Switch

19 Montaż na pełnowymiarowej podstawie Krok 1 Konfiguracja wyświetlacza 19 Zgodnie z poniższymi strzałkami przymocuj wyświetlacz do pełnowymiarowej podstawy przy użyciu 10 śrub (M6 x 20 mm).

20 20 Konfiguracja wyświetlacza Krok 2 Blokowane kółko: blokowane za pomocą hamulca. Zgodnie z poniższymi strzałkami przymocuj produkt do podłoża przy użyciu 4 śrub (M10 x 100 mm).

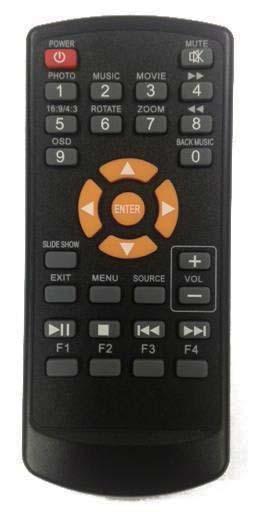

21 Korzystanie z pilota zdalnego sterowania Konfiguracja wyświetlacza Nr Nazwa Opis Power Naciśnij, aby włączyć/wyłączyć zasilanie. MENU Naciśnij, aby wyświetlić ekranowe menu ustawień. Naciśnij, aby przejść w górę w ekranowym menu ustawień. Naciśnij, aby przejść w dół w ekranowym menu ustawień. EXIT Naciśnij, aby wyjść z menu/opcji. Przyciski nie wymienione wyżej nie są aktywne przy zdalnym sterowaniu.

22 22 Konfiguracja wyświetlacza Menu ekranowe Naciśnij przycisk MENU, aby wyświetlić ekranowe menu ustawień, a następnie wybierz żądaną pozycję przy użyciu przycisków i. Naciśnij przycisk MENU, aby przejść do podmenu. Naciśnij przycisk EXIT, aby wyjść. Menu Luminance (Podświetlenie) Naciśnij przycisk MENU, aby wybrać jeden z poniższych parametrów, a następnie wybierz żądany poziom przy użyciu przycisków i. Naciśnij przycisk EXIT po zakończeniu. Parametr Brightness1 (Jasność1) Contrast (Kontrast) Range (Zakres): 0~100. Range (Zakres): 0~100. Opis

23 Konfiguracja wyświetlacza 23 Menu Color (Kolor) Naciśnij przycisk MENU, aby wybrać jeden z poniższych parametrów, a następnie wybierz żądany poziom przy użyciu przycisków i. Naciśnij przycisk EXIT po zakończeniu. Nazwa Color Temperature (Temperatura barwowa) Red (Czerwony) 0~100 Green (Zielony) 0~100 Blue (Niebieski) 0~100 Opis Range (Zakres): 6500K, 9300K, 11500K, User Define (Ustawienie użytkownika) W przypadku wybrania opcji User Define (Ustawienie użytkownika) można ustawić wzmocnienia i przesunięcia kolorów czerwonego, zielonego i niebieskiego.

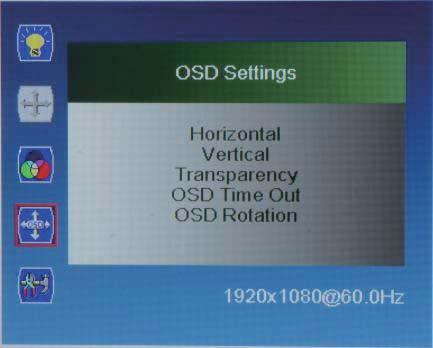

24 24 Konfiguracja wyświetlacza Menu OSD setting (Ustawienia menu ekranowego) Naciśnij przycisk MENU, aby wybrać jeden z poniższych parametrów, a następnie wybierz żądany poziom przy użyciu przycisków i. Naciśnij przycisk EXIT po zakończeniu. Nazwa Opis Horizontal Default (Domyślne): 50 (Poziomo) Vertical (Pionowo) Default (Domyślne): 50 Transparency Default (Domyślne): 0 (Przezroczystość) OSD Time Out Default (Domyślne): 50 (Limit czasu menu ekranowego) OSD Rotation 0(0 ), 1(90 ), 2(270 ), 3(360 ) (Obrót menu ekranowego)

25 Konfiguracja wyświetlacza 25 Menu Setup (Konfiguracja) Naciśnij przycisk MENU, aby wybrać jeden z poniższych parametrów, a następnie wybierz żądany poziom przy użyciu przycisków i. Naciśnij przycisk EXIT po zakończeniu. Nazwa Language (Język) Input (Wejście) Display Size (Rozmiar wyświetlacza) Reset (Zresetuj) Opis English/Español/Français/Deutsch/Italiano/Português/ Русский/ 简体中文 / 日本語 / 繁體中文 HDMI1/HDMI2 Full Screen (Pełen ekran)/smart Fit (Inteligentne dopasowanie)/4:3/smart4:3 (Inteligentne4:3) No/Yes (Nie/Tak)

26 26 Rozwiązywanie problemów Rozwiązywanie problemów Objaw Możliwa przyczyna Rozwiązanie Obraz nie jest wyświetlany. Na ekranie widoczne są zakłócenia obrazu lub emitowane są szumy. Kolory nie są prawidłowe. Obraz jest zniekształcony i zawiera nieprawidłowe wzory. Po wyłączeniu wyświetlacza na ekranie pozostaje widoczny powidok. 1. Przewód zasilający jest odłączony. 2. Główny przełącznik zasilania z tyłu wyświetlacza nie jest włączony. 3. Nie ma połączenia z wybranym wejściem. 4. Wyświetlacz jest w trybie gotowości. Zakłócenia spowodowane przez pobliskie urządzenia elektryczne lub świetlówki. Przewód sygnałowy nie jest prawidłowo podłączony. 1. Przewód sygnałowy nie jest prawidłowo podłączony. 2. Sygnał wejściowy wykracza poza możliwości wyświetlacza. Przez zbyt długi czas wyświetlany był nieruchomy obraz. 1. Podłącz przewód zasilający. 2. Upewnij się, że przełącznik zasilania jest włączony. 3. Podłącz przewód sygnałowy do wyświetlacza. Przenieś wyświetlacz w inne miejsce, aby sprawdzić, czy zakłócenia się zmniejszą. Sprawdź, czy przewód sygnałowy jest mocno podłączony do gniazda wyświetlacza. 1. Sprawdź, czy przewód sygnałowy jest mocno podłączony. 2. Sprawdź, czy źródło sygnału wideo nie jest poza zakresem wyświetlacza. W tym celu zapoznaj się z parametrami technicznymi sygnału wejściowego. Nie należy wyświetlać nieruchomego obrazu przez zbyt długi czas, ponieważ może to spowodować utrwalenie się powidoku na ekranie.

27 Dane techniczne 27 Dane techniczne Wyświetlacz LCD 55" Złącza wejściowe Zasilanie Urządzenie Opakowanie Środowisko Opcje Parametr Dane techniczne Nazwa modelu DH551C DH550C DL550C Rozmiar ekranu Rozdzielczość Obszar wyświetlania Współczynnik kontrastu Jasność Kąt widzenia 700 nitów/ 700 nitów 55 cali (przekątna) 1920 x1080 (piksele) 1209,6 (poz.) x 680,4 (pion.) 3000:1 450 nitów/ 700 nitów 178 (poz.); 178 (pion.) Gama kolorów 72% Wykończenie powierzchni HDMI*2 Wejście Pobór mocy Źródło światła Wymiary Ciężar Materiał Wykończenie powierzchni Zamglenie 11%, 3 H AC V, Hz, 2,7 A 230 W (typ.) LED 450 nitów/ 450 nitów 2029,7 x 861,9 x 23,4(G)/62,4(D) mm Podstawa: 452,4 x 952,7 mm (widok z góry) 94,5 KG SECC Pomalowana czarnym kolorem Wymiary 1609 x 176 x 968 mm (opakowanie 1) 1068 x 400 x 735 mm (opakowanie 2) Ciężar 48 KG (opakowanie 1), 62 KG (opakowanie 2) Temp. robocza 0 ~ 40 C Wilgotność robocza 20% ~ 80% IPC

28 28 Wymiary produktu Wymiary produktu
