LED SIX DERBY LIGHT Instrukcja obsługi

Transkrypt

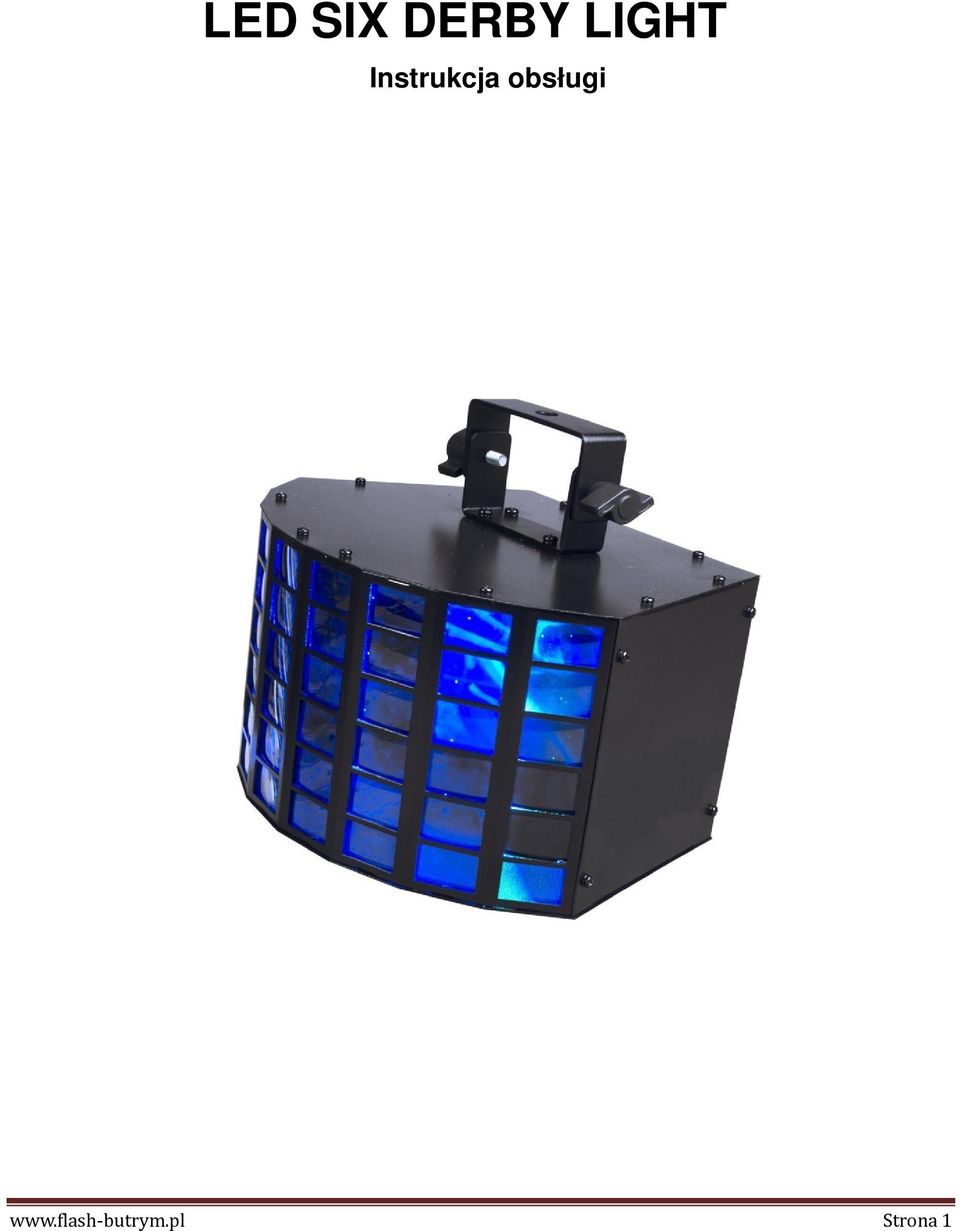

1 LED SIX DERBY LIGHT Instrukcja obsługi Strona 1

2 Dane Techniczne Zasilanie: 110V- 250V / 50-60Hz Moc: 25W Kolory: RGBW Color Mixing LED: 2x10W RGBW Waga: 3.0Kg Wymiary: mm DMX512: 7 kanałów Funkcje: Multi-Colors, Color Strobe Electronic Dimming 0-100% Wbudowany mikrofon DMX-512 Control Auto/Master&Slave Multi-channel mode Instrukcje Ogólne Aby zoptymalizować wydajność produktu, należy przeczytać instrukcję obsługi, uważnie zapoznać się z podstawowymi funkcjami tego urządzenia. Ta instrukcja zawiera ważne informacje dotyczące bezpieczeństwa użytkowania i konserwacji tego urządzenia. Prosimy o zachowanie niniejszej instrukcji na przyszłość. Wprowadzenie: LED SIX DERBY LIGHT jest urządzeniem wykorzystującym do sterowania protokół DMX512. Urządzenie może również pracować w trybie AUTO lub SOUND control. Ze względu na nieduże rozmiary, urządzenie szczególnie polecane jest dla mobilnych DJ ów, klubów, kawiarni i dyskotek. Uwaga! Urządzenie nie posiada elementów, które wymagają obsługi użytkownika. Jeżeli urządzenie wymaga naprawy, zgłoś się z nim do wykwalifikowanej osoby. Czyszczenie: Ze względu na środowisko w jakim pracuje to urządzenie (kurz, dym, itp.), czyszczenie wewnętrznych i zewnętrznych soczewek musi być przeprowadzane okresowo. 1. Wykorzystując miękką szmatkę i dostępny środek do mycia szyb, wyczyść zewnętrzne i wewnętrzne soczewki. Czyszczenie to powinno być wykonywane min. jeden raz w miesiącu. Pamiętaj, aby zawsze przed przystąpieniem do czyszczenia soczewek, odłączyć urządzenie od zasilania. 2. Po wyczyszczeniu soczewek, urządzenie musi być zawsze osuszone, przed ponownym włączeniem. Strona 2

3 Montaż 1. Zamontowane urządzenie powinno znajdować się w odległości min. 1m od najbliższego obiektu oraz ludzi. Zapewnij trwały i bezpieczny montaż. Pamiętaj, że urządzenie powinno być zasilane z gniazda zasilającego z uziemieniem. 2. Podłączenie DMX512: DMX512 jest najbardziej rozpowszechnionym sygnałem służącym do sterowania urządzeń oświetleniowych z maksymalną liczbą 512 kanałów. Zastosowanie wtyku w ostatnim urządzeniu redukuje zakłócenia sygnału i zmniejsza interferencje podczas transmisji sygnału. W ostatnim urządzeniu zaleca się zastosowanie terminatora DMX aby uniknąć zakłóceń sygnału. Opornik 120 ohm 1/4W powinien zostać umieszczony pomiędzy PIN2 (DMX-) i PIN3 (DMX+) w ostatnim urządzeniu. 3. Upewnij się, że parametry napięcia zasilającego są zgodne z wymaganymi. 3. Display Aby wejść do menu, naciśnij przycisk MENU, a następnie wykorzystując przyciski UP i DOWN wybierz odpowiednie parametry. Swój wybór zatwierdź przyciskiem ENTER. Strona 3

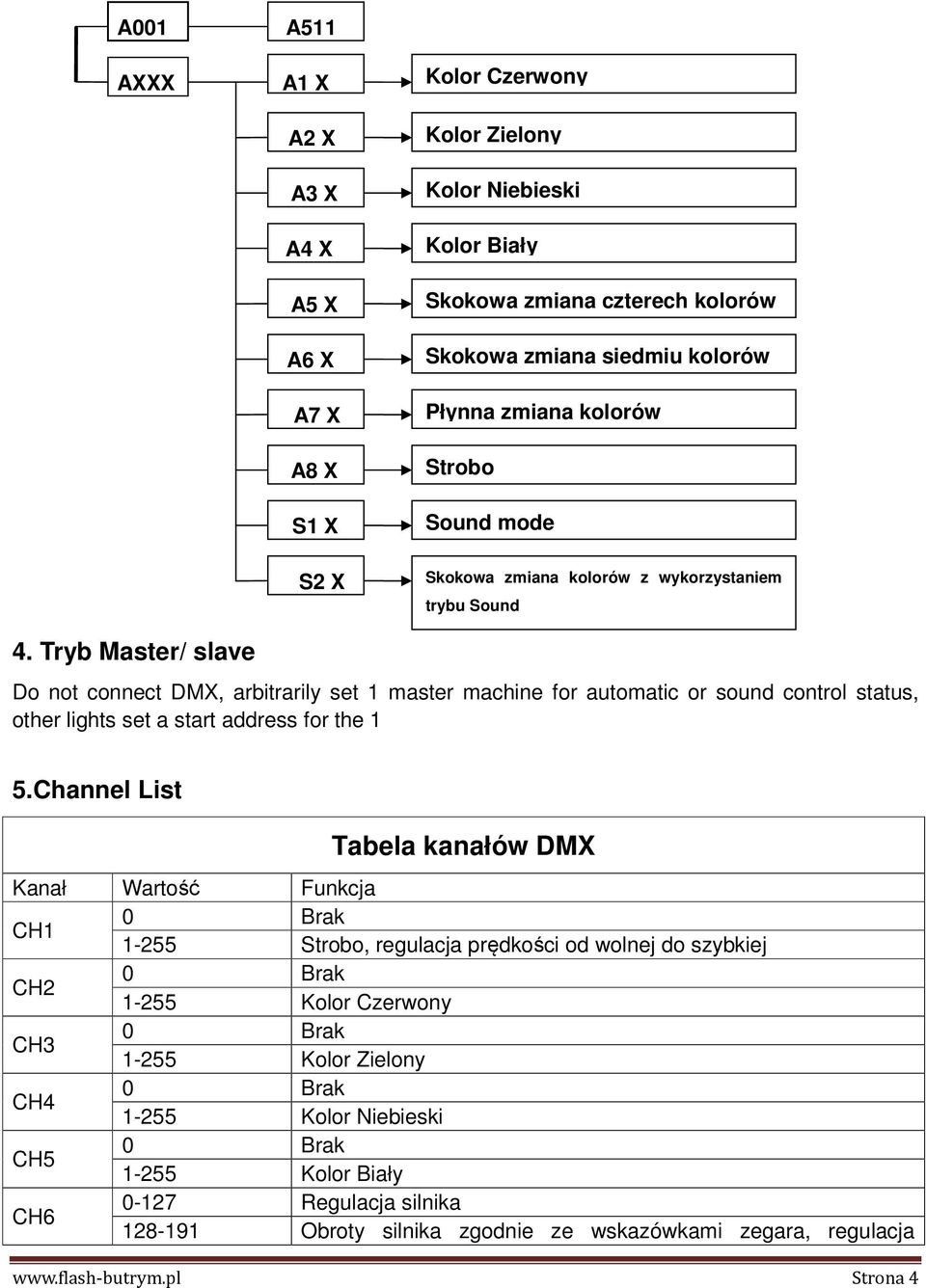

4 A001 AXXX A511 A1 X A2 X A3 X A4 X A5 X A6 X A7 X A8 X S1 X Kolor Czerwony Kolor Zielony Kolor Niebieski Kolor Biały Skokowa zmiana czterech kolorów Skokowa zmiana siedmiu kolorów Płynna zmiana kolorów Strobo Sound mode S2 X Skokowa zmiana kolorów z wykorzystaniem trybu Sound 4. Tryb Master/ slave Do not connect DMX, arbitrarily set 1 master machine for automatic or sound control status, other lights set a start address for the 1 5.Channel List Tabela kanałów DMX Kanał Wartość Funkcja CH Strobo, regulacja prędkości od wolnej do szybkiej CH Kolor Czerwony CH Kolor Zielony CH Kolor Niebieski CH Kolor Biały CH Regulacja silnika Obroty silnika zgodnie ze wskazówkami zegara, regulacja Strona 4

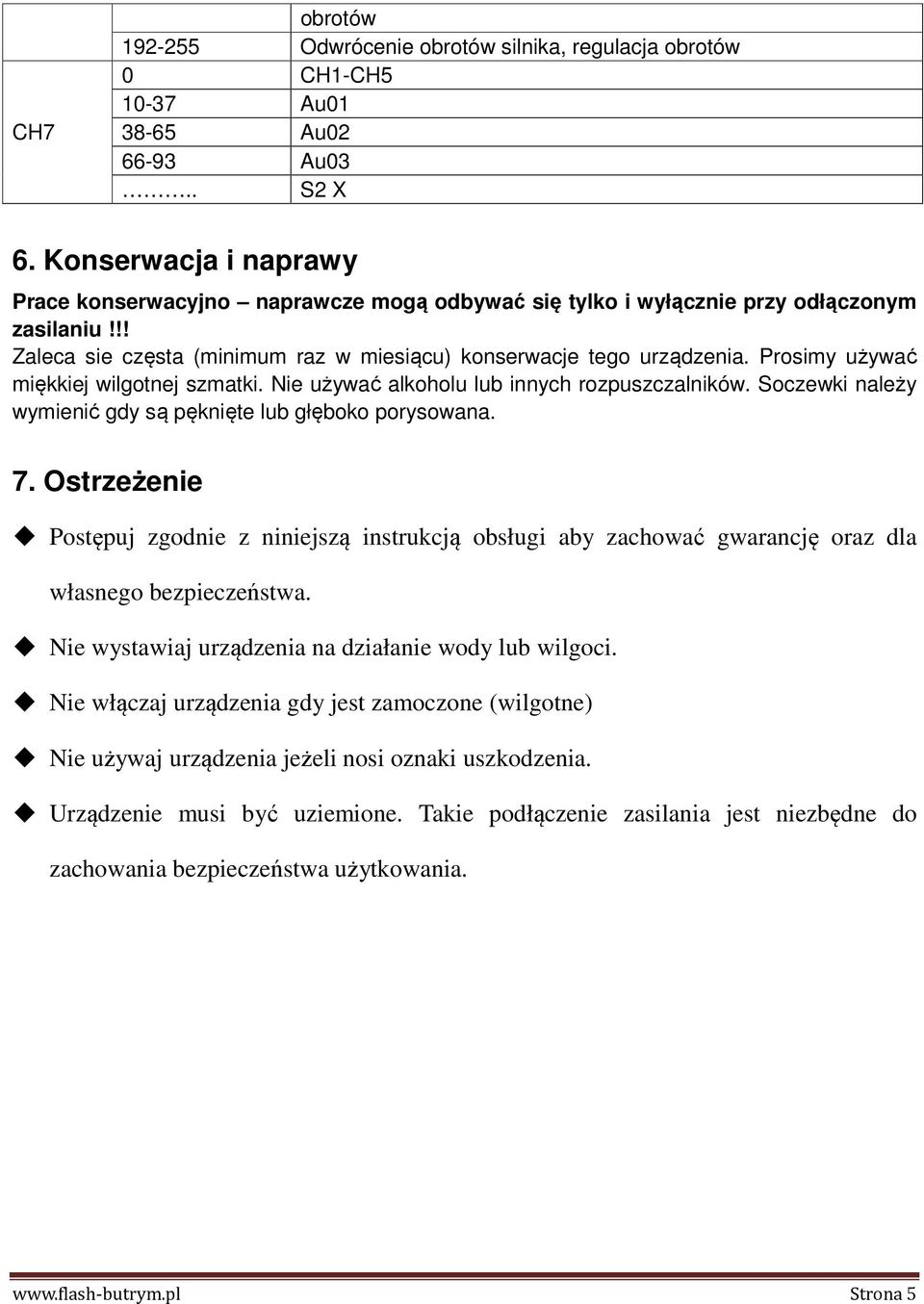

5 CH7 obrotów Odwrócenie obrotów silnika, regulacja obrotów 0 CH1-CH Au Au Au03.. S2 X 6. Konserwacja i naprawy Prace konserwacyjno naprawcze mogą odbywać się tylko i wyłącznie przy odłączonym zasilaniu!!! Zaleca sie częsta (minimum raz w miesiącu) konserwacje tego urządzenia. Prosimy używać miękkiej wilgotnej szmatki. Nie używać alkoholu lub innych rozpuszczalników. Soczewki należy wymienić gdy są pęknięte lub głęboko porysowana. 7. Ostrzeżenie Postępuj zgodnie z niniejszą instrukcją obsługi aby zachować gwarancję oraz dla własnego bezpieczeństwa. Nie wystawiaj urządzenia na działanie wody lub wilgoci. Nie włączaj urządzenia gdy jest zamoczone (wilgotne) Nie używaj urządzenia jeżeli nosi oznaki uszkodzenia. Urządzenie musi być uziemione. Takie podłączenie zasilania jest niezbędne do zachowania bezpieczeństwa użytkowania. Strona 5
