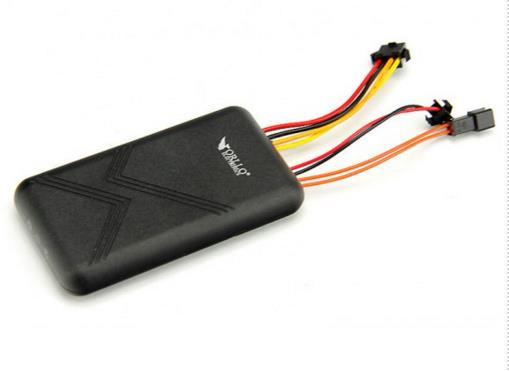

1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI SPY-CAR 1

2 WSTĘP I. WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 2

3 II. CECHY I FUNKCJE CECHY URZĄDZENIA ORAZ FUNKCJE URZĄDZENIA Montowany na stałe Do motoru, do samochodu, do skutera Śledzenie on-line GPS + GSM Funkcje: odcięcie paliwa, geoogrodzenie, podsłuch, zdalne sterowanie Alarmy: ruchu, wstrząsu, przekroczenia prędkości, SOS, słabej baterii Globalny zasięg Darmowe aplikacje Android/iOS/WWW Śledzenie w czasie rzeczywistym GPS + GSM Historia przejechanej trasy Wirtualne ogrodzenie Czujnik ruchu Alarm o przekroczeniu ustalonej prędkości Powiadomienie o niskim poziomie baterii Alarm wstrząsowy Alarm SOS do trzech numerów telefonu Podsłuch (mikrofon w zestawie) Informacja o uruchomieniu silnika Odcięcie paliwa Zdalne sterowanie z poziomu telefonu/tabletu z systemem Android, przez WWW oraz platforma SMS Łatwy do ukrycia - niewielki rozmiar 3

4 IV. OPIS III. TECHNICZNY OPIS URZĄDZENIA TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: Wymiary ok. 94x45x10mm Waga 85g Sieć GSM/GPRS Pasmo 850/900/1800/1900mHz Moduł GPS UBLOX Moduł GSM MTKsimcom800 Czułość GPS -159dBm Dokładność GPS 10 m Start: zimny 35-80s, ciepły 35s, gorący 1s Napięcie 9-75V Wbudowana bateria 3.7V 450mAh Li-on Tempratura pracy od -20 do +55 stc Temperatura przechowywania -40 do +85 stc 4

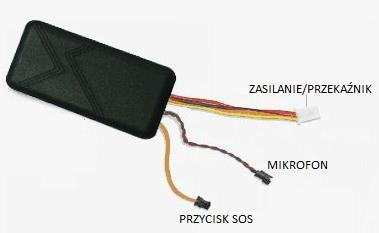

5 IV. IV. OPIS OPIS TECHNICZNY TECHNICZNY URZĄDZENIA URZĄDZENIA 5

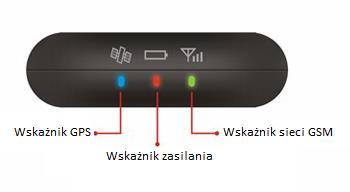

6 IV. OPIS TECHNICZNY URZĄDZENIA Znaczenie wskaźników LED Stan LED czerowny (zasilanie) Mignięcie co 2 sekundy Nie świeci Znaczenie Normalna Praca Brak zasilania Stan LED zielony (GSM/GPRS) Zawsze świeci Miganie Nie świeci Znaczenie Szukanie Sieci/Błąd Sieci Normalna praca Brak sygnału GSM Stan LED niebieski (GPS) Zawsze świeci Miganie Znaczenie Szukanie GPS Normalna Praca 6

7 Schemat podłączenia 7

8 V. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Urządzenie powinno być podłączone do pojazdu, który jest wyposażony w instalacje 9-75V. 3. Unikać kontaktu urządzenia z wilgocią, kurzem i nie poddawać na bezpośrednie działanie promieni słonecznych. WAŻNE: Przycisk SOS (pomocy) należy przytrzymać przez ok 3sek, następnie lokalizator wyśle wiadomość informacyjną (lokalizacje) do przypasanych wcześniej numerów. Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą. Instalacje urządzenia powinien przeprowadzić serwis. Nie należy urządzenia montować blisko nadajników fal radiowych może powodować zakłócenia w działaniu. Lokalizator nie jest wodoodporny Lokalizatora nie należy montować podszybiu ani blisko szyby elektryczne podgrzewanie szyby może powodować niewłaściwe działanie. Lokalizator nie jest wodooszczelny. Jest odporny na deszcz i zachlapania. Lokalizatora nie należy montować w podszybiu ani blisko szyby elektryczne podgrzewanie szyby może powodować niewłaściwe działanie. Karta SIM, którą wkładamy do lokalizatora nie może posiadać kodu PIN. Karta SIM powinna być aktywna na połączenia wychodzące i przychodzące oraz posiadać włączoną transmisję danych. Karta SIM musi posiadać środki na koncie. Uwaga: Kiedy zielona dioda sieci GSM/GPRS świeci się ciągłym światłem należy ustawić GPRS i nazwę APN Internetu. Aby to zrobić należy wysłać odpowiednią komendę, która aktywuje GPRS oraz ustawi APN. Procedura wysyłania tych komend pokazana jest to na stronie 9. Wszystkie komendy dostępne są na stronie 11. 8

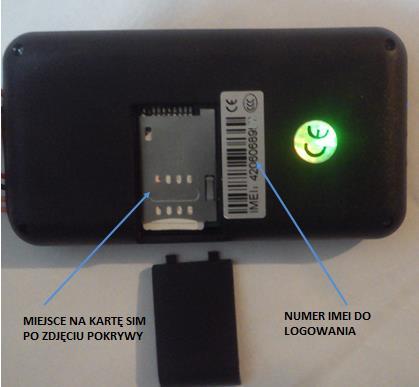

9 VI. Pierwsze Uruchomienie Uruchomienie urządzenia Urządzenie należy podłączyć do zasilania za pomocą dołączonych przewodów. Włożyć kartę Sim dowolnego operatora (zalecanet-mobile lub Heyah). Po włożeniu karty SIM urządzenie automatycznie się uruchomi. Następnie na urządzeniu powinny zapalić się diody sygnalizujące działanie. Kolejne miganie diód właściwa praca lokalizatora. Obsługa i lokalizowanie urządzenia odbywa się za pomocą : Komend SMS Aplikacji mobilnej Strony WWW WAŻNE: Lokalizator musi mieć przypisany numer zarządzający tzn. jeden numer telefonu z którym będzie współpracowało urządzenie (tylko na ten numer lokalizator będzie odpowiadał i przesyłał swoją lokalizację). Aby przypisać numer zarządzający należy na numer lokalizatora wysłać sms-em komendę: Admin spacja + numer zarządzający 9

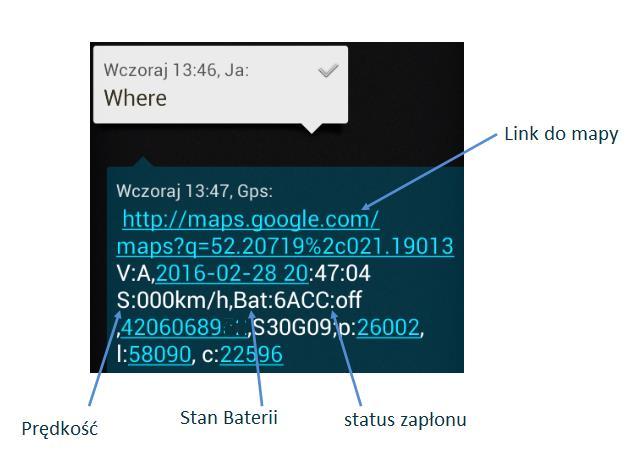

10 Komendy SMS i Lokalizacja Komendy SMS należy wysyłać na nr telefonu karty SIM, która znajduje się w lokalizatorze. Komendy wysyłamy ze skrzynki nadawczej telefonu. Komendy, które należy wysłać przy pierwszym uruchomieniu: 1) Admin spacja+ numer np. Admin ) Gprs aktywacja transmisji danych 3) Apn internet -ustawienie nazwy APN internetu Po tych komendach możemy wysłać zapytanie o lokalizację: G123456# lub Where zapytanie o lokalizację. Po wysłaniu jednej z komend otrzymamy SMSa zwrotnego z lokalizacją. Możemy również zadzwonić na numer telefonu karty SIM urządzenia. Po tej czynności również otrzymamy sms z lokalizacją. Uwaga: Ciąg znaków to hasło domyślne lokalizatora. Po ewentualnym zmianie hasła domyślnego należy wprowadzić właściwe hasło w komendach. W komendach także nie należy wpisywać znaku + 10

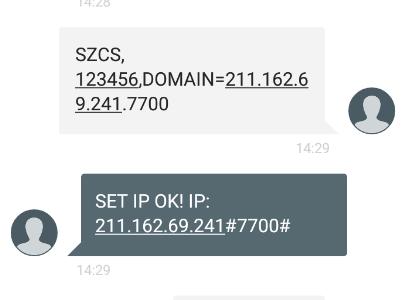

11 Komendy SMS i Lokalizacja UWAGA Jeśli lokalizator nie reaguje na komendy SMS, należy wysłać komendę Begin123456, a następnie ponownie wysłać kolejno komendy ADMIN, GPRS oraz APN. Kiedy lokalizator po wysłaniu podstawowych komend konfiguracyjnych jest nieaktywny lub offline na mapie, a odpowiada na wysyłane smsy należy wysłać komendę, która ustawi IP oraz serwer: SZCS,123456,DOMAIN=

12 Tabelka komend SMS Komendy SMS Nazwa komendy Rozpoczęcie (brakkomend) Ustawienie numeru głównego Ustawienie numeru SOS Ustawienie powiadomienia SOS smsem Ustawienie powiadomienia SOS połączeniem telefonicznym Zmiana domyślnego hasła Ustawienie Sever ip&port Ustawienie APN Aktywacja komendy Begin Odpowiedz Begin ok Dezaktywacja komendy Odpowiedz Admin s pacja+numer Admin ok Noadmin spacja+numer No admin ok Sos spac Sos number ok Nosos spa No sos number ja+numer cja+numer Sossms Sos sms ok Nosossms No sos sms ok Soscall Soscall ok Nososcall No sos call ok Password spacja+nowe hasło Adminip spacja+ip+spac ja+port Apn loc al apn content Password ok Admin ip ok Apn ok Ustawienie LBS Addjz=1 Open LBS Addjz=0 Close LBS 12

13 Tabelka komend SMS Ustawienie GPRS Gprs Gprs ok Nogprs No gprs ok Ustawienie strefy Timezone12345 Time zone ok czasowej 6+spacja+8 Ustawienie języka Lag1 Switched to english Przywrócenie format No reply ustawień fabrycznych Czestotliwość Upload Upload ok odświeżania pozycji czas odświeżania na mapie (10-600s) Ustawienie trybu uśpienia (urządzenie domyślnie przechodzi w stan uśpienia) Ustawienie wstrząsu w trybie uśpienia Sleep sp acja+czas Sleep sp acja+shock Sleep time ok Timezone spacja+-8 Wake up by sms, call, press button Sleep shock ok Wake up by shock, sms, call, press button Brak uśpienia Nosleep No sleep ok Pokaż lokalizacje Where or Link do mapy G123456# Google Komunikacja monitor Monitor In this mode, you could hear the voice around units after call it Aktywacja wstrząsowego (domyślnie włączony) Powiadomienie wstrząsowe połączeniem tel. alarmu Powiadomienie wstrzasowe smsem Alarm ruchu (odległość: m) Przekroczenie prędkośći (50-120km/h) Geoogrodzenie Time zone ok Shock Shock ok Noshock No shock ok vibcall vibsms Move sp acja+odległość Speed sp acja+wartość prędkości stockade spacja+long,la t;long,lat Param1 Shock call alarm ok Shock sms alarm ok Move ok Nomove Nomove ok Speed ok Nospeed Nospeed ok stockade ok Parametry Software version, urządzenia date, imei, ip&port, apn, web platform Status urządzenia status Bat:4,gprs:1.gsm: 3,gsm:1,acc:0,oil: 0,power:1,s:0 nostockade Nostockade ok Param2 Admin number, sos number, move distance, speed, etc 13

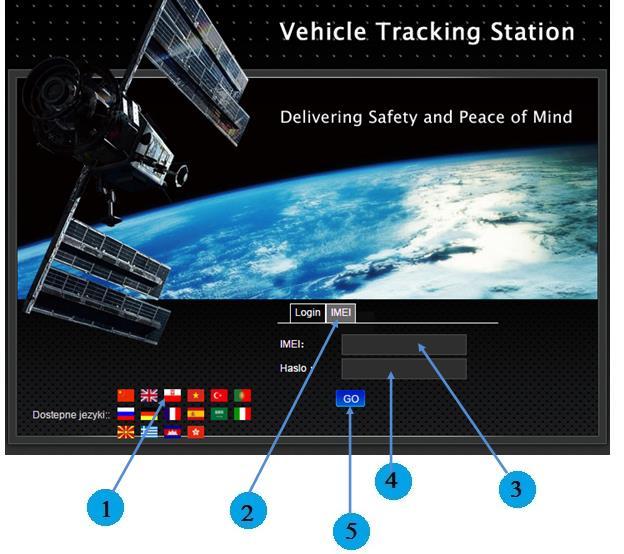

14 Uwaga: Lokalizator wyposażony jest w czujnik wstrząsowy. Kiedy pozycja na stronie www lub aplikacji mobilnej się nie odświeża oznacza, że na lokalizator nie działają żadne wstrząsy(jest nieruchomy). Kiedy nastąpi wstrząs pozycja automatycznie się uaktualni. Komenda vibxyz123456,t,x,y,z ustala czas(t) oraz czułość w 3 płaszczyznach (x,y,z) czujnika wstrząsowego. Przedział czasowy t wynosi (0-9), przedział wartości dla płaszczyzn(x,y,z) wynosi(0-9). Domyślnie wartość t(5), wartość x,y,z(5,5,5). Przykładowa komenda : vibxyz123456,2,2,2,2 Strona WWW Urządzenie możemy lokalizować za pomocą strony internetowej po zalogowaniu się: 1. Należy wybrać język polski 2. Zaznaczyć logowanie przez IMEI 3. Wpisać IMEI znajdujący się na obudowie lokalizatora 4. Wpisać domyślne hasło Kliknąć Go->nastąpi logowanie 14

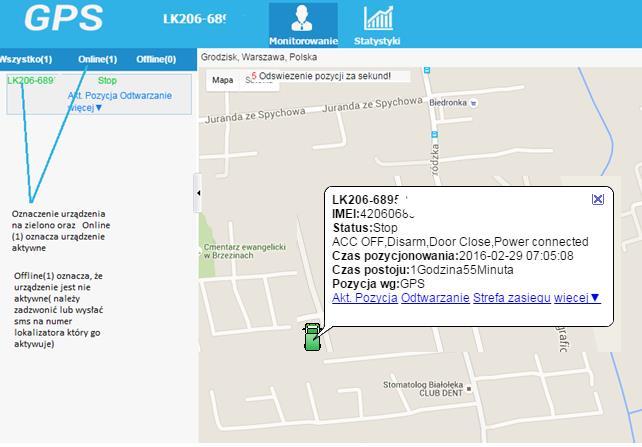

15 Ekran Główny strony WWW po zalogowaniu 15

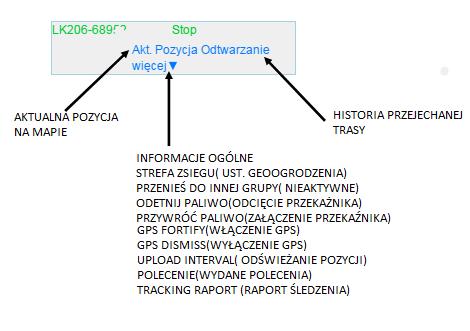

16 Strona WWW Panel boczny strony www W panelu bocznym pokazuje się zaznaczona na zielono nazwa lokalizatora. Niżej dostępna jest aktualna pozycja, historia trasy oraz więcej (informacje ogólne i inne) Stop-lokalizator bez ruchu Ruch lokalizator w ruchu, aktualna prędkość 16

17 Aplikacja mobilna- Pobranie Aplikacje mobilną należy pobrać ze strony: Na system Android: Aplikacja do lokalizatorów SPY-CAR, MY-SPY i G-STAR QR kod do aplikacji: Na system IOS: 17

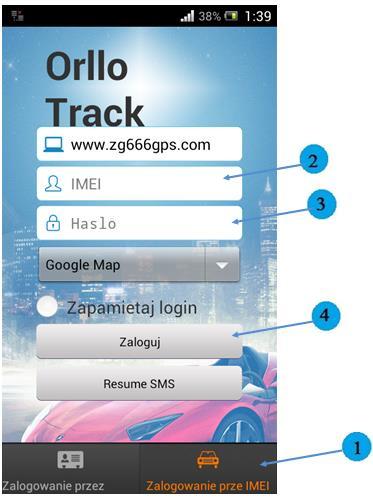

18 Aplikacja mobilna- LOGOWOWANI E 1. Należy zaznaczyć logowanie przez IMEI 2. Wpisać IMEI znajdujący się na obudowie lokalizatora 3. Wpisać domyślne hasło Nacisnąć zaloguj -> przejście do aplikacji 18

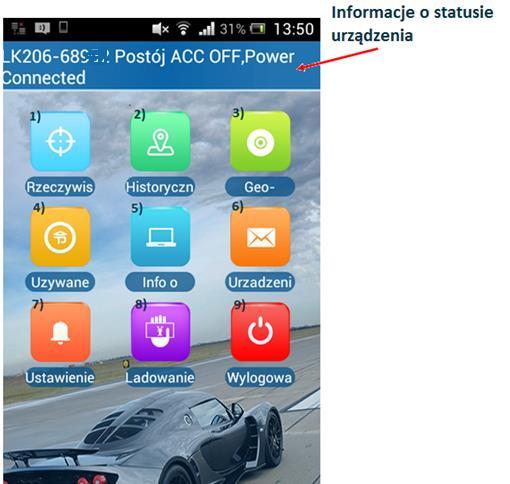

19 Aplikacja mobilna Stan urządzenia Connected- połączony, gotowy do pracy Disconnected, Offline- nieaktywny, brak połączenia 1) śledzenie w czasie rzeczywistym- aktualna pozycja na mapie 2) Zapis przejechanej trasy-odtworzenie historii przejazdu 3) Ustawienie Geoogrodzenia( zaleca się ustawienie promienia większego niż 300m ) 4) Wysyłanie komend GPRS 5) Informacje o urządzeniu (podstawowe ustawienia) 6) Otrzymane wiadomości 7) Ustawienie alarmów 8) Ładowanie (niedostępne) 9) Wylogowanie wyjście z aplikacji 19

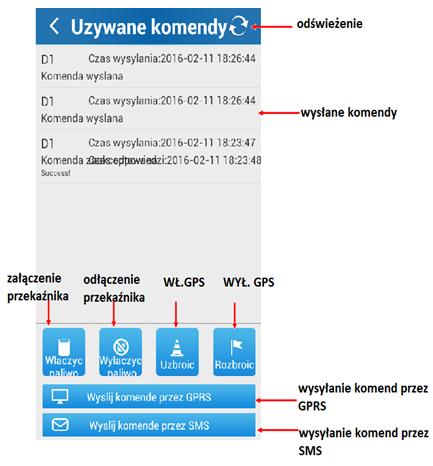

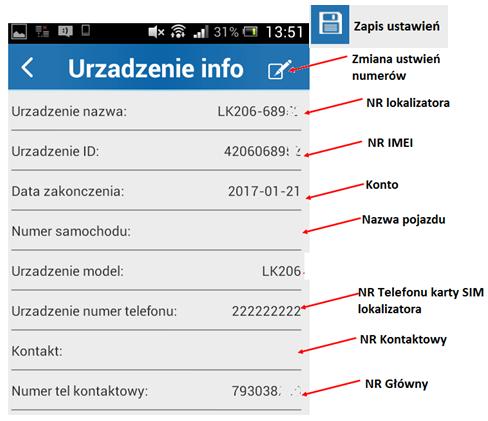

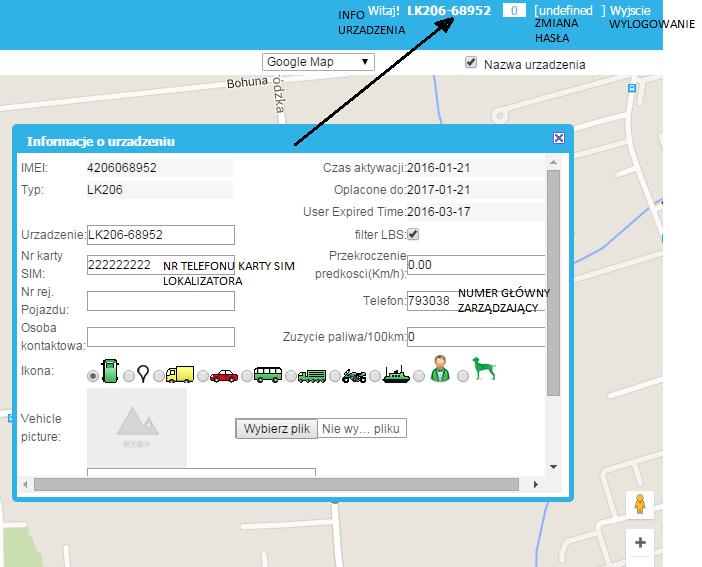

20 Aplikacja mobilna Uwaga! Aby wysyłanie komend było możliwe przez aplikację należy najpierw ustawić nr telefonu karty sim. -> Przycisk " Info o" Wysyłanie Komend 20

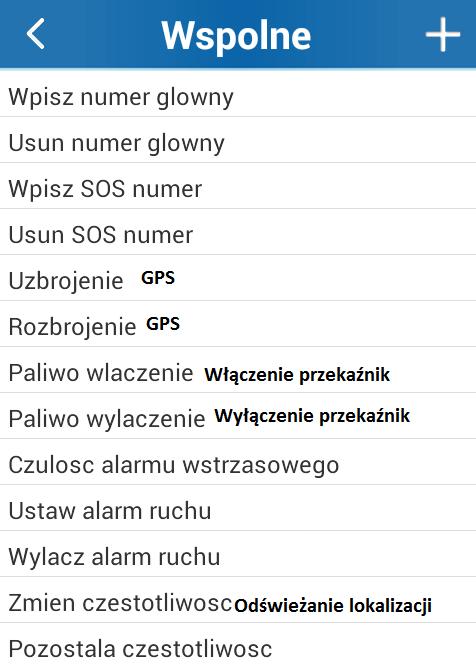

21 Następnie należy ustawić numer główny w -> używane -> Wyslij komendę przez gprs/sms -> Wpisz numer glowny (numer, za pomocą którego będziemy obsługiwać lokalizator) hasło urządzenia domyślne. Po tych czynnościach możliwe jest obsługiwanie lokalizatora z poziomu aplikacji przez komendy SMS/GPRS. Komendy możemy wysyłać z zakładki Wspolne lub Glowne. Wszystkie komendy SMS można także wysyłać z poziomu skrzynki nadawczej telefonu. 21

22 XIV. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy Orllo Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma Orllo Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, każdy Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. WSPARCIE POSPRZEDAŻOWE Klienci Orllo Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 22
