1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI Głośnik JY-16 1

2 SPIS TREŚCI: I. Wstęp. 3 II. Cechy i funkcje urządzenia.. 4 III. Opis techniczny urządzenia. 5 IV. Przed pierwszym użyciem.. 8 V. Odtwarzanie muzyki... 9 VI. Ustawienie zegara i alarmów VII. Wsparcie gwarancyjne i posprzedażowe..11 VIII. Oferta ORLLO. 12 2

3 I. WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 3

4 II. CECHY ORAZ FUNKCJE URZĄDZENIA Dźwięk stereo 2 x 3W Duży cyfrowy wyświetlacz: Funkcja wyświetlania godziny i dnia tygodnia (d1- pon, d2- wt, ) W trybie czuwania po naciśnięciu pokazuje się godzina - oszczędzanie baterii. W trybie pracy (gdy słuchamy muzyki) godzina widoczna jest cały czas. Funkcja budzika/alarmu (możliwość ustawienia 2 alarmów) Wybór dni kiedy ma być aktywny Bluetooth 3.0 Radio FM (po podłączeniu przewodu aux jako antena) - Programowanie stacji Slot na karty microsd Wejście AUX, USB Nowoczesny wygląd Wytrzymała obudowa Odbieranie rozmów za pomocą jednego przycisku, gdy telefon jest połączony z głośnikiem przez Bluetooth Automatyczne wyłączanie muzyki i przełączanie na rozmowę telefoniczną Informacja głosowa o numerze dzwoniącego (w jęz. angielskim) Słuchanie muzyki przez Bluetooth Sterowanie głośnikiem przez Bluetooth Wbudowana wytrzymała bateria, dzięki czemu można zabrać głośnik ze sobą Czas pracy na baterii min. 7 godz. Wykorzystanie jako zestaw głośnomówiący Wysoka jakość dźwięku Sound System 3D stereo 4

5 III. OPIS TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: Moc wyjściowa: 6W 3Wx2 Częstotliwość: 20Hz-18KHz S/N: 80dB Głośnik: 52mm 4 Ω Zasilanie: DC 5V Bluetooth wersja 3.0 Wymiary: 21x6.5x6.7cm Zasięg Bluetooth: 10m Przewód mini jack: ok 75cm Przewód USB/microUSB: 75cm 5

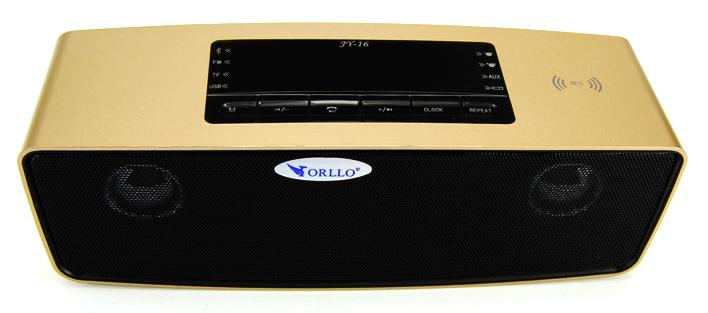

6 IV. OPIS TECHNICZNY URZĄDZENIA 6

7 V. OPIS TECHNICZNY URZĄDZENIA Opis techniczny : Diody sygnalizujące działanie: A. Bluetooth B. Radio FM C. Karta TF D. USB Przyciski oraz wyjścia: 1. M-mode (tryb) 2. Cofnięcie utworu lub stacja/przyciszenie 3. Odtwarzanie/Pauza 4. Następny utwór lub stacja/podgłaszanie 5. Clock (Zegar) 6. Repeat (powtórzenie)/wygaszenie 7. Gniazdo zasilania microusb 8. Gniazdo AUX 9. Włączanie/wyłączanie głośnika 10. Slot kart TF 11. Gniazdo USB E. Alarm 1 F. Alarm 2 G. AUX H. Ładowanie Opis funkcji przycisków oraz wyjść: 1. Naciśnięcie powoduje wybór jednego z trybów odtwarzania (Bluetooth, FM, TF, USB,AUX) / Długie przytrzymanie przycisku powoduje ustawienie alarmów. 2. Naciśnięcie powoduje cofnięcie utworu / Długotrwałe przytrzymanie przycisku powoduje podgłośnienie dźwięku. 3. Odtwarzanie utworu / Zatrzymanie utworu / Odbieranie połączenia 4. Naciśnięcie powoduje wybranie następnego utworu / Długotrwałe przytrzymanie przycisku powoduje przyciszenie dźwięku. 5. Naciśnięcie powoduje sprawdzenie godziny oraz dnia tygodnia w trybie czuwania / przytrzymanie powoduje ustawienie zegara i dni tygodnia. 6. Naciśnięcie powoduje powtórzenie utworu / kolejne naciśnięcie powoduje powtórzenie wszystkich utworów / przytrzymanie powoduje wygaszenie ekranu 7. Umożliwia podłączenie zasilania do urządzenia 8. Umożliwia podłączenie przewodu minijack 3.5mm 7

8 9. Przełącznik umożliwiający włączenie i wyłączenie urządzenia 10. Slot umożliwiający włożenie karty pamięci 11. Gniazdo umożliwiające włożenie pamięci USB 12. Mikrofon IV. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Nie należy urządzenia wystawiać na bezpośrednie działanie promieniowania słonecznego ani wysokich temperatur. 3. Urządzenie należy przechowywać, użytkować w suchym, pozbawionym wilgoci i wody miejscu. 4. Nie należy rozbierać ani demontować podzespołów urządzenia - może to powodować nieprawidłowe działanie sprzętu. Gdy sprzęt działa nieprawidłowo należy go oddać do serwisu. 5. Nie należy stosować substancji chemicznych do czyszczenia. 6. Przed pierwszym użyciem głośnika należy naładować baterię do pełna. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą i gwarancją. 8

9 V. ODTWARZANIE Odtwarzanie muzyki: Po włączeniu głośnika możemy wybrać jeden z trybów odtwarzania muzyki za pomocą przycisku : Odtwarzanie( AUX, TF, USB) Po wybraniu odpowiedniego nośnika, głośnik automatycznie zacznie odtwarzanie muzyki. Aby przerwać lub zatrzymać odtwarzanie należy nacisnąć przycisk. Oznaczenie utworów na wyświetlaczu (01, 02, 03.) Naciśnięcie przycisku powoduje cofnięcie utworu, a długotrwałe przytrzymanie powoduje przyciszenie dźwięku. Naciśnięcie przycisku powoduje przejście do następnego utworu, a długotrwałe przytrzymanie powoduje podgłośnienie dźwięku. Przycisk służy do ustawień: ONE-(powtarzania ostatniego utworu) oraz ALL- (wszystkie utwory). Bluetooth- po włączeniu tej funkcji głośnik informuje głosem oraz na wyświetlaczu pokazuje się napis bt następnie zaczyna wyszukiwanie urządzeń z którymi może się połączyć. Aby połączyć się z głośnikiem należy odszukać w smartphone nazwę JY-16 i sparować urządzenie z głośnikiem. Zestaw głośnomówiący : Po połączeniu przez bluetooth z telefonem głośnik może służyć jako zestaw głośnomówiący. Podczas słuchania muzyki następuje automatyczne przełączenie głośnika na rozmowę. Aby odebrać lub zakończyć rozmowę należy nacisnąć przycisk Radio FM- po włączeniu tej funkcji głośnik informuje głosem oraz pokazuje na wyświetlaczu częstotliwość radiową. Po naciśnięciu przycisku następuje wyszukiwanie i zapisywanie stacji radiowych. Po wyszukaniu możemy wybrać odpowiednią stację za pomocą przycisków i. Nazwy stacji po wyszukaniu ( P01, P02, P03.) Ważne: Dołączony przewód AUX (minijack) służy jako antena dlatego podczas słuchania radia powinien być podłączony do głośnika. (gniazdo AUX) 9

10 VI. Ustawienia Zegara i Alarmów Ustawienie godziny i dni tygodnia: Ustawienie godziny możliwe jest po włączeniu głośnika, niemożliwe jest ustawienie godziny podczas słuchania muzyki. Aby Przejść do trybu ustawień godziny należy przytrzymać przycisk. Na wyświetlaczu pojawi się migająca cyfra godzin. Miganie cyfry oznacza możliwość jej ustawienia. Kolejne naciśnięcie przycisku powoduje miganie cyfry minut, a następne miganie dni tygodnia (d1, d2, d3,..). Aby nastawić odpowiednią cyfrę godzin, minut lub dni tygodnia należy użyć przycisków lub. Ustawienie alarmów: Aby ustawić alarm należy po włączeniu głośnika dłużej przytrzymać przycisk. Następnie na wyświetlaczu pokazuje się dioda sygnalizująca ustawienie pierwszego alarmu. Na wyświetlaczu zacznie migać cyfra godzin, po ustawieniu godziny przechodzimy do ustawień minut naciskając krótko przycisk. Gdy ustawimy godziny i minuty, naciskając przycisk możemy wybrać aby alarm dzwonił każdego dnia oznaczenie (1-7) lub w dni robocze oznaczenie(1-5). Kiedy zostanie to ustawione następne naciśnięcie przycisku powoduje wybór nośnika z,którego ma być odtwarzany alarm ( do wyboru : BT- Bluetooth, FM-radio, USB, SD-karta) lub wyłączenie alarmu OFF. Kolejne naciśnięcie przycisku powoduje przejście do ustawień drugiego alarmu. Aby ustawić drugi alarm należy postępować tak samo jak przy ustawianiu pierwszego alarmu. 10

11 XII. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy Orllo Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma Orllo Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, każdy Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. WSPARCIE POSPRZEDAŻOWE Klienci Orllo Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 11
