1 Systemy kominowe Przykłady rozwiązań Zestawy kominowe

2 SYSTEMY KOMINOWE Systemy kominowe Ubbink to wysokiej jakości produkt renomowanego niemieckiego producenta, specjalizującego się w produkcji systemów odprowadzania spalin z tworzyw sztucznych od 1994 r. Dzięki doświadczeniu, najwyższej jakości, a zwłaszcza wykraczającemu poza standardy wsparciu technicznemu oferowanych produktów, producent systemów kominowych Ubbink zdobył pozycję wiodącego dostawcy w całej Europie. Systemy kominowe Ubbink z certyfikatem CE są przeznaczone do kotłów niskotemperaturowych i kondensacyjnych o maksymalnej temperaturze spalin 120 C i umożliwiają eksploatację przy podciśnieniu i nadciśnieniu. Poszczególne elementy są połączone przy pomocy kielichów ze specjalnym pierścieniem uszczelniającym odpornym na agresywne działanie kondensatu, w niektórych typach (na przykład w wersjach fasadowych stal nierdzewna/tworzywo) z dodatkową obejmą zaciskową. Istotną zaletą systemów kominowych Ubbink jest jednolity i kompleksowy asortyment, zapewniający przemyślane rozwiązanie wszystkich znanych sposobów odprowadzania spalin bez konieczności dokonywania często bolesnych kompromisów znanych z codziennej praktyki. Dla systemów kominowych Ubbink oferuje się na rynku takie samo wsparcie techniczne, jak na wszystkich pozostałych rynkach europejskich. Środek ciężkości wsparcia technicznego systemów kominowych Ubbink stanowią gwarantowane obliczenia przewodów kominowych. Same obliczenia wykonywane są przy pomocy ogólnoeuropejskiego programu obliczeniowego, który dzięki dopracowanej strukturze i na bieżąco aktualizowanej bazie danych kotłów sprawdzi i zoptymalizuje projekt odprowadzenia spalin dla danego zastosowania wybranego kotła, aby zapobiec powstaniu nieprzyjemnych komplikacji. W ramach wsparcia sprzedaży systemów kominowych Ubbink w celu uproszczenia kompletacji i wykluczenia błędów przy podawaniu specyfikacji poszczególnych elementów dla wymaganej metody rozwiązania odprowadzenia spalin przygotowano tzw. zestawy kominowe. Zasada jest bardzo prosta. Każdy zestaw, zawiera wszelkie niezbędne komponenty, zgodnie z jego przeznaczeniem, oprócz rur. Wystarczy więc zamówić dany zestaw + rury o wymaganej długości w zależności od wysokości komina i zmontować odprowadzenie spalin wg otrzymanego schematu tak łatwo, jak robią to dzieci układając klocki LEGO. Najbardziej popularne zestawy DN80 przeznaczone do murowanych kominów domów jednorodzinnych są oferowane w komplecie, tj. z 10 metrami elastycznej rury i niezbędnym wyposażeniem. Dostępne są narzędzia do montażu systemów kominowy Ubbink, które umożliwiają szybki i profesjonalny montaż. Podstawowa wersja kolorystyczna produktu odpowiada podanym numerom kolorów z wzornika (pokazane tu odcienie kolorów są wyłącznie orientacyjne). RAL 9016 (biały) RAL 9011 (czarny) RAL 8023 (ceglany) 2 Systemy kominowe

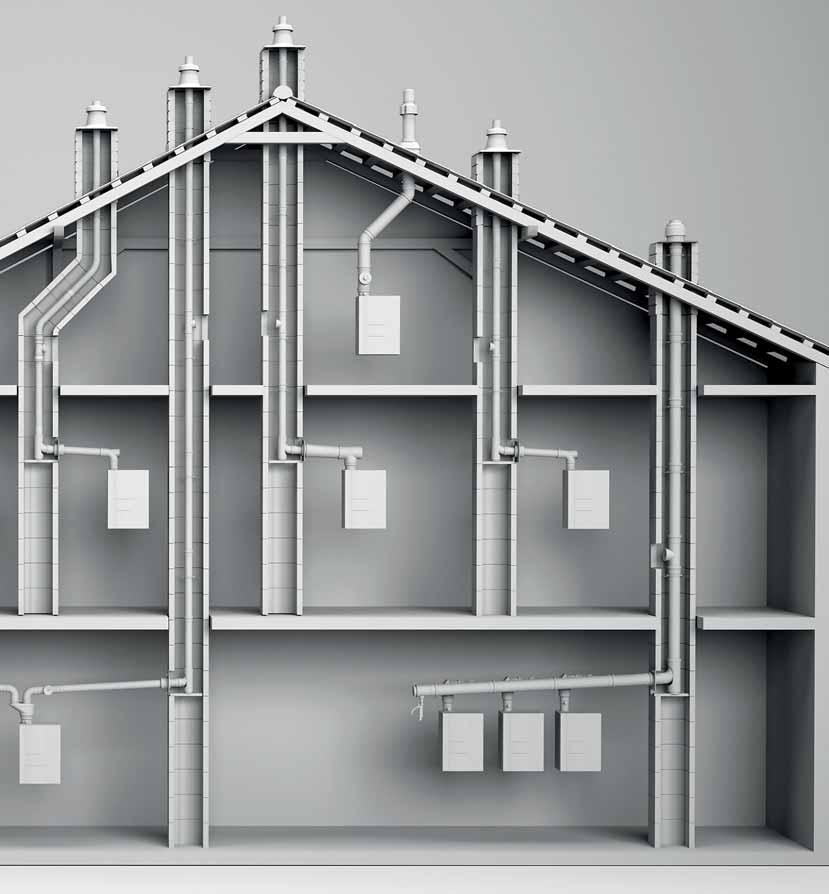

3 Przykłady rozwiązań przewodów kominowych Zestawy kominowe Odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotła (układ otwarty) Odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotła (układ otwarty), rura elastyczna Odprowadzenie spalin przez wkład kominowy, dopływ powietrza przez korpus komina (układ zamknięty) Odprowadzenie spalin przez wkład kominowy, dopływ powietrza przez instalację z zewnątrz (układ zamknięty) Odprowadzenie spalin przez wkład kominowy fasadową, dopływ powietrza przez rurę koncentryczną z zewnątrz (układ zamknięty) Pionowe odprowadzenie spalin i dopływ powietrza przez rurę Zbiorcze odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotłowni (układy otwarte) Części 1 Uniwersalny system kominowy Elastyczny system kominowy Wewnętrzny koncentryczny system kominowy Uniwersalne adaptery do kotłów Fasadowy koncentryczny system kominowy Zestawy poziome Tabliczka znamionowa komina Systemy kominowe 3

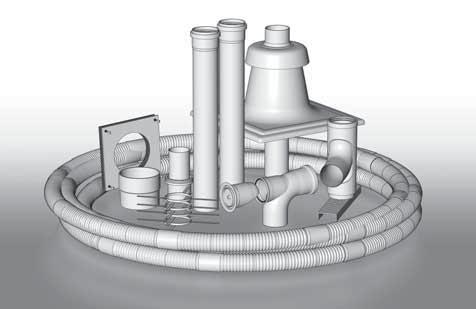

4 PRZYKŁADY ROZWIĄZAŃ PRZEWODÓW KOMINOWYCH 1. Odprowadzenie spalin w szachcie komina, działanie zależne od dopływu powietrza z pomieszczenia Zestaw kominowy DN80 Nr zam.: Zestaw kominowy DN110 Nr zam.: Odprowadzenie spalin w szachcie komina, działanie niezależne od dopływu powietrza z pomieszczenia Koncentryczny zestaw kominowy DN125/80 Nr zam.: Koncentryczny zestaw kominowy DN160/110 Nr zam.: Oddzielny przewód spalinowy i dopływ powietrza, działanie niezależne od dopływu powietrza z pomieszczenia 4. Pionowe odprowadzenie spalin i dopływ powietrza, działanie niezależne od dopływu powietrza z pomieszczenia 5. Odprowadzenie spalin i dopływ powietrza po ścianie zewnętrznej, działanie niezależne od dopływu powietrza z pomieszczenia 5 Fasadowy koncentryczny zestaw kominowy DN125/80 Nr zam.: Fasadowy koncentryczny zestaw kominowy DN125/80 DN160/110 Nr zam.: Zbiorcze odprowadzenie spalin z przepustnicami w korpusie komina, działanie zależne od dopływu 7. Odprowadzenie spalin w korpusie komina, działanie zależne od dopływu powietrza z pomieszczenia Kompletny zestaw kominowy DN80 z rurą elastyczną Nr zam.: Systemy kominowe

5 Systemy kominowe 5

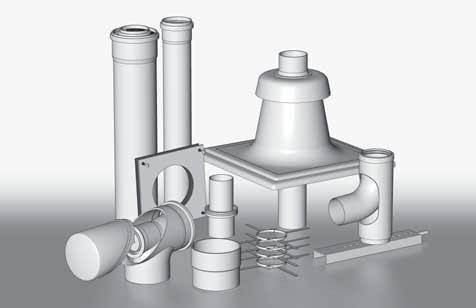

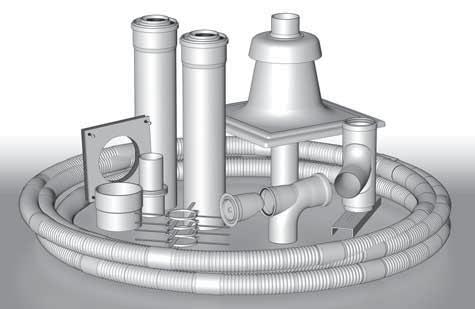

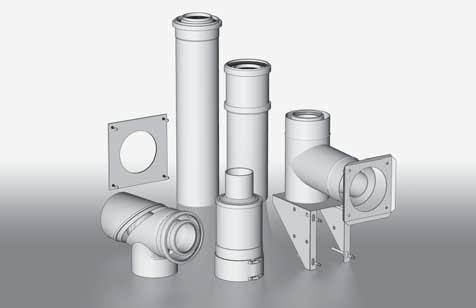

6 ZESTAWY KOMINOWE Zestaw kominowy DN80 Zestaw kominowy DN80 z rurą elastyczną Kolano z otworem rewizyjnym DN80 87 Rura DN mm Rozeta DN125 Opaska kominowa DN125/80 Rura DN mm Kolano podporowe z podporą DN80 Uniwersalna obejma dystansowa DN80 (4 szt.) Pokrywa komina DN80 czarna Obejma podwieszana nr Nr zam Przykład rozwiązania 1 Kolano z otworem rewizyjnym DN80 87 Rura DN mm Rozeta DN125 Opaska kominowa DN125/80 Rura DN mm Kolano podporowe z podporą DN80 Uniwersalna obejma dystansowa DN80 (4 szt.) Rura elastyczna DN83/75 (10 m) Pokrywa komina DN80 czarna Obejma podwieszana nr Nr zam Przykład rozwiązania 7 Koncentryczny zestaw kominowy DN125/80 Koncentryczny zestaw kominowy 125/80 z rurą elastyczną Kolano koncentryczne z otworem rewizyjnym DN125/80 87 (konieczna instalacja adaptera do kotła) Rura DN125/ mm Rozeta DN125 Opaska kominowa DN125/80 Rura DN mm Kolano podporowe z podporą DN80 Uniwersalna obejma dystansowa DN80 (4 szt.) Pokrywa komina DN80 czarna Obejma podwieszana nr Nr zam Przykład rozwiązania 2 Kolano koncentryczne z otworem rewizyjnym DN125/80 87 (konieczna instalacja adaptera do kotła) Rura DN125/ mm Rozeta DN125 Opaska kominowa DN125/80 Rura DN mm Kolano podporowe z podporą DN80 Uniwersalna obejma dystansowa DN80 (4 szt.) Rura elastyczna DN83/75 (10 m) Pokrywa komina DN80 czarna Obejma podwieszana nr Nr zam Przykład rozwiązania 2 FLEXI 6 Systemy kominowe

7 Zestaw kominowy DN110 Fasadowy koncentryczny zestaw kominowy N125/80 Kolano z otworem rewizyjnym DN Rura DN mm Rozeta DN160 Opaska kominowa DN160/110 Rura DN mm Kolano podporowe z podporą DN110 Uniwersalna obejma dystansowa DN110 (4 szt.) Pokrywa komina DN110 czarna Kolano koncentryczne z otworem rewizyjnym DN125/80 x 87 (konieczna instalacja adaptera do kotła) Rura DN125/ mm Rozeta DN125 Przepust ścienny DN125/ mm Osłona blaszana NIERDZEWNA do rury PP DN80/125 Kolano podporowe z mocowaniem i dopływem powietrza DN 125/80, NIERDZEWNA/PP STAL NIERDZEWNA/PP Nr zam Przykład rozwiązania 1 Nr zam Przykład rozwiązania 5 Zestaw kominowy ze zbiorczym odprowadzeniem spalin do kaskad kotłów DN160 Nr zam Przykład rozwiązania 6 DN200 Nr zam Przykład rozwiązania 6 DN250 Nr zam Przykład rozwiązania 6 Rozbudowa Redukcja DN110/80 Kolano z otworem rewizyjnym DN110 x 87 Kolano DN Trójnik DN wg asortymentu DN110 (długość = 1006 mm) DN160 Nr zam Przykład rozwiązania 6 DN200 Nr zam Przykład rozwiązania 6 DN250 Nr zam Przykład rozwiązania 6 2 redukcja DN110/80 2 kolano otworem rewizyjnym DN110 x 87 2 kolano DN110 x 45 2 trójnik DN wg asortymentu DN110 (rozstaw rozgałęzień = 1006 mm) Element kontrolny z odprowadzeniem kondensatu DN110 Syfon Systemy kominowe 7

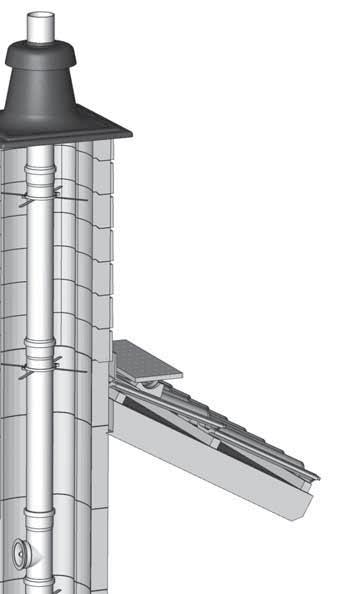

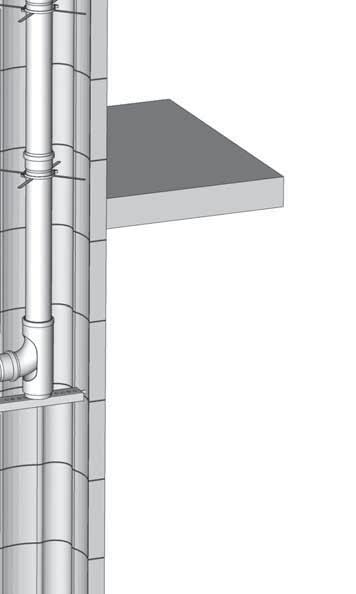

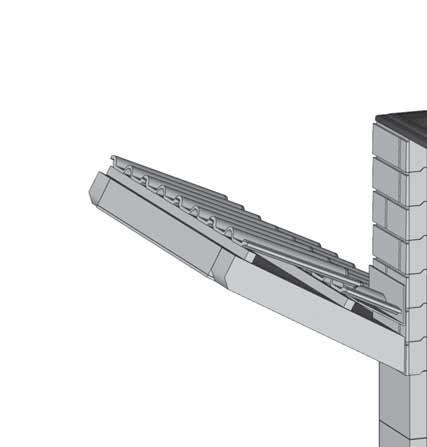

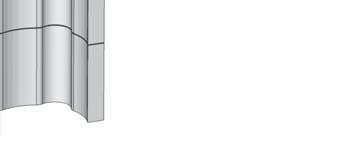

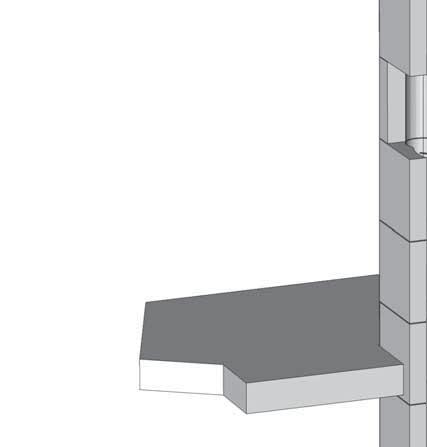

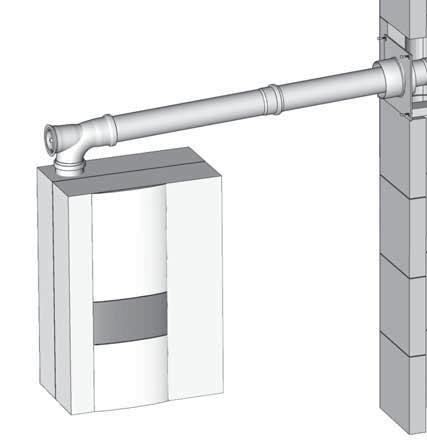

8 PRZYKŁADY ROZWIĄZAŃ PRZEWODÓW KOMINOWYCH Odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotłowni (układ otwarty) 8 Pozycja Opis 1 Kolano z otworem rewizyjnym 2 Rura 3 Opaska kominowa 4 Rozeta 5 Kolano podporowe z podporą 6 Uniwersalna obejma dystansowa 7 Element kontrolny prosty 8 Pokrywa komina Odpowiednie zestawy kominowe Nr zam Zestaw kominowy DN DN powietrze Systemy kominowe

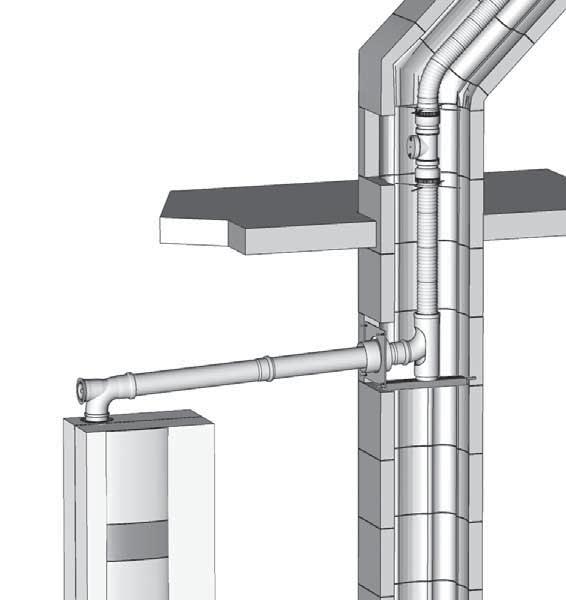

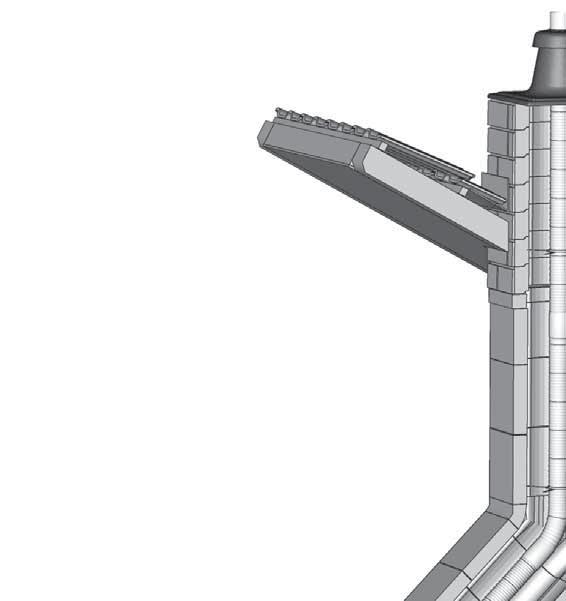

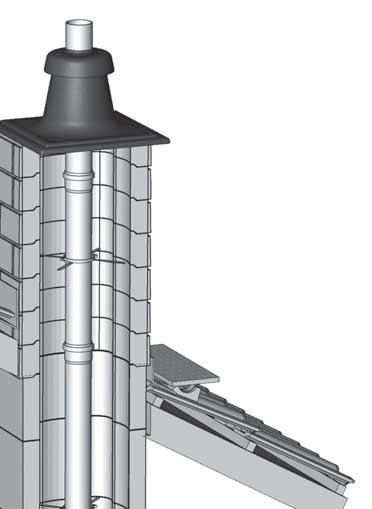

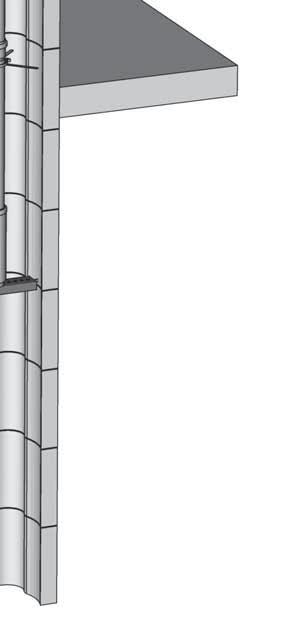

9 Odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotłowni (układ otwarty), rura elastyczna 10 9 Pozycja Opis 1 Kolano z otworem rewizyjnym 2 Rura 3 Opaska kominowa 4 Rozeta 5 Kolano podporowe z podporą 6 Uniwersalna obejma dystansowa 7 Rura elastyczna 8 Element kontrolny prosty 9 Pokrywa komina 10 Obejma podwieszana 6 Odpowiednie zestawy kominowe Nr zam Zestaw kominowy z rurą elastyczną DN powietrze Systemy kominowe 9

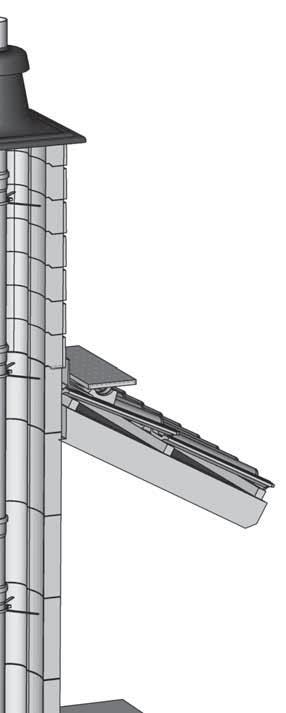

10 Odprowadzenie spalin przez wkład kominowy, dopływ powietrza przez korpus komina (układ zamknięty) Pozycja Opis 1 Koncentryczny adapter Kolano koncentryczne z otworem 2 rewizyjnym 3 Rura koncentryczna 4 Rozeta 5 Opaska kominowa 6 Kolano podporowe z podporą 7 Rura 8 Uniwersalna obejma dystansowa powietrze powietrze Element kontrolny prosty 10 Pokrywa komina 7 Odpowiednie zestawy kominowe Nr zam Koncentryczny zestaw kominowy DN125/ DN160/ Systemy kominowe

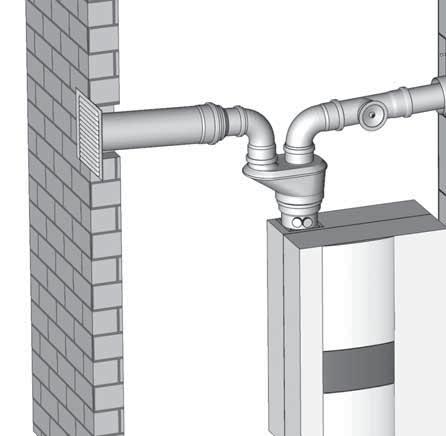

11 Odprowadzenie spalin przez wkład kominowy, dopływ powietrza przez instalację z zewnątrz (układ zamknięty) Pozycja Opis 1 Koncentryczny y adapter do kotła 2 Adapter dwuosiowy 3 Kolano 87 4 Rura 5 Opaska kominowa owa 6 Rozeta 7 Kolano z podporą porą 8 Rura 9 Uniwersalna obejma dystansowa 10 Element kontrolny olny prosty 11 Pokrywa komina 12 Kratka dopływu powietrza 13 Redukcja 80/ Odpowiednie zestawy kominowe Nr zam Zestaw kominowy DN DN powietrze powietrze Systemy kominowe 11

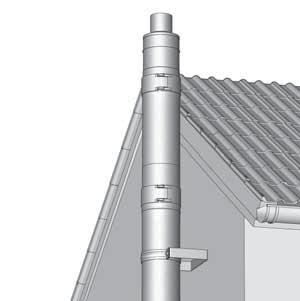

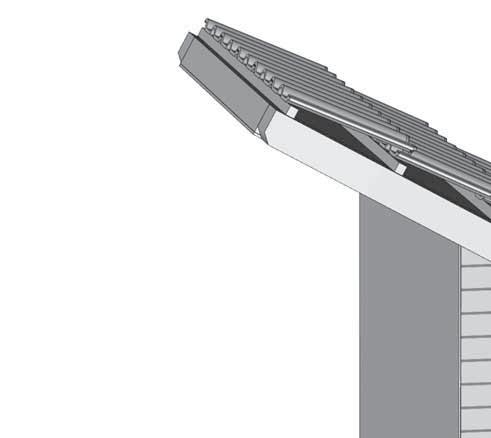

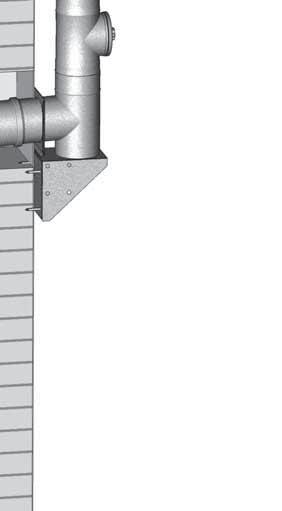

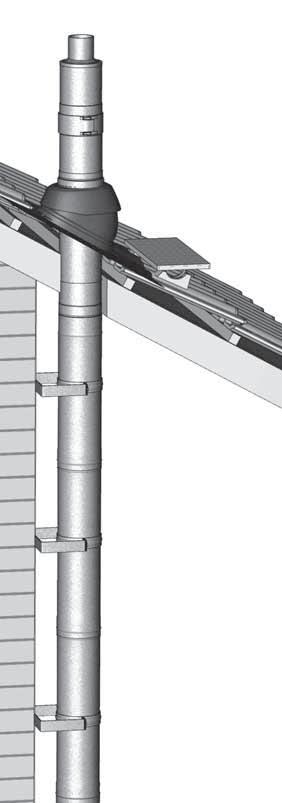

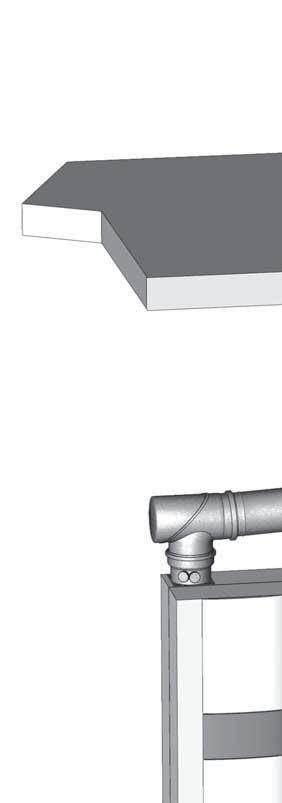

12 Odprowadzenie spalin przez wkład kominowy fasadową, dopływ powietrza przez rurę koncentryczną z zewnątrz (układ zamknięty) Pozycja Opis 1 Koncentryczny adapter do kotła 2 Kolano koncentryczne z otworem rewizyjnym 3 Rura koncentryczna 4 Rozeta 5 Przepust ścienny 6 Kolano podporowe z mocowaniem i wlotem powietrza 7 Blaszana osłona zewnętrzna 8 Element kontrolny prosty 9 Rura koncentryczna 10 Kotwa 11 Przejście dachowe uniwersalne 12 Końcówka dachowa 13 Obejma mocująca 14 Głowic 15 Element koncentryczny z dopływem powietrza Odpowiednie zestawy kominowe Nr zam Fasadowy koncentryczny zestaw kominowy DN125/ DN 125/80 DN 160/ powietrze Jeżeli kolano podporowe z mocowaniem i wlotem powietrza znajduje się niżej niż 350 mm nad poziomem terenu, należy zamknąć wlot powietrza przy pomocy zaślepki, która znajduje się w komplecie i zamiast tego włożyć do pionowej części element 12 Systemy kominowe

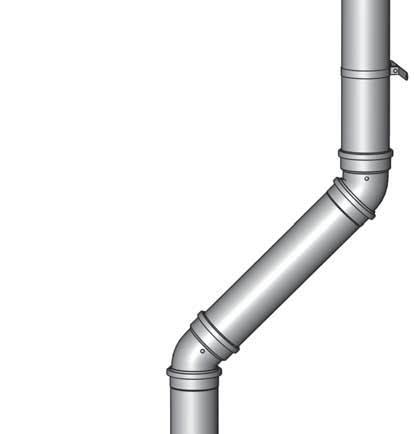

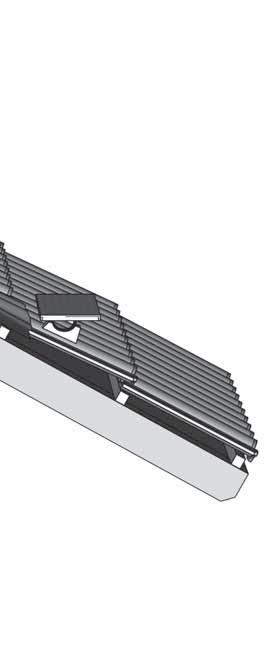

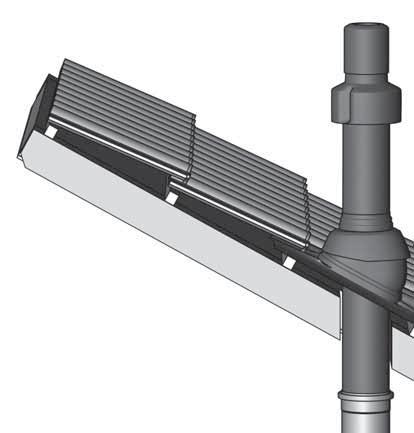

13 Pionowe odprowadzenie spalin i dopływ powietrza przez rurę koncentryczną (układ zamknięty) Pozycja Opis 1 Koncentryczny adapter do kotła 2 Element kontrolny prosty 3 Rura koncentryczna 4 Kolano koncentryczne 45 5 Przejście dachowe uniwersalne e 6 Końcówka dachowa 6 powietrze Systemy kominowe 13

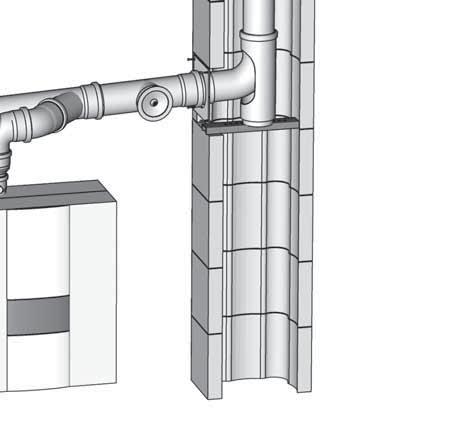

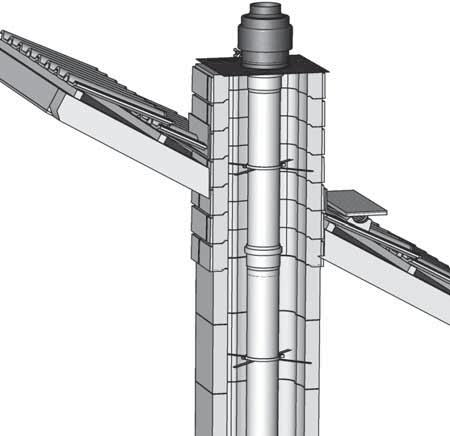

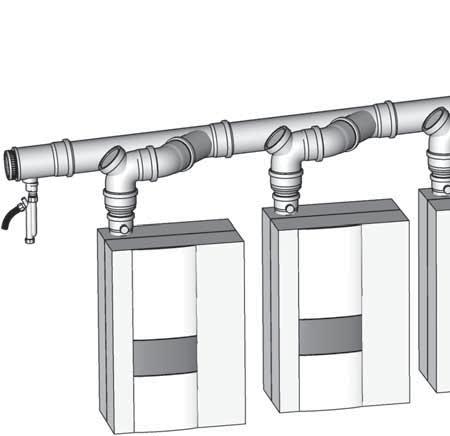

14 Zbiorcze odprowadzenie spalin przez wkład kominowy, dopływ powietrza z pomieszczenia kotłowni (układ otwarty) Pozycja Opis 1 Syfon 2 Element kontrolny z odprowadzeniem kondensatu 3 Trójnik DN110 4 Kolano 45 5 Kolano z otworem rewizyjnym 6 Redukcja DN 110/80 7 Element kontrolny prosty 8 Rozeta 9 Opaska kominowa 10 Kolano podporowe z podporą 11 Rura 12 Uniwersalna obejma dystansowa 13 Pokrywa komina Odpowiednie zestawy kominowe Nr zam Zestaw kominowy ze zbiorczym odprowadzeniem spalin do kaskad kotłów DN Rozszerzenie DN DN Rozszerzenie DN zestaw kominowy rozbudowa powietrze Systemy kominowe

15 UNIWERSALNY SYSTEM KOMINOWY RURY DN Ln kod Dmax RURY ODPORNE NA UV* DN Ln kod Ln = długość rury bez kielicha (mm) Dmax = maksymalna zewnętrzna średnica kielicha rury (mm). Wartość obowiązuje także dla pozostałych komponentów tego samego DN * Kolor czarny odporna na UV, bez kielicha. KOLANA 30 DN kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) KOLANA 45 DN kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) KOLANA 87 DN kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) KOLANA Z OTWOREM REWIZYJNYM DN kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) Oznaczenie kolorem w tabeli oznacza towar dostępny wyłącznie na zamówienie. Termin dostawy takiego towaru wynosi 4 tygodnie. Systemy kominowe 15

16 REDUKCJE CENTRYCZNE DN 80/60 110/80 125/ / / /200 kod Vn Kielich DN REDUKCJE CENTRYCZNE (TYLKO ZASYSANIE POWIETRZA) DN 80/80 80/110 kod Kielich DN ELEMENTY KONTROLNE PROSTE DN kod Ln Ln = długość bez kielicha (mm) REDUKCJE MIMOŚRODOWE DN 110/80 125/ / /160 kod Vn Kielich DN Vn = wysokość redukcji bez kielicha (mm) KOLANA PODPOROWE Z PODPORĄ DN kod Lk Vmax OBEJMY DYSTANSOWE DN universal kod Dmax materiał plast stal nierdzewna Dmax = maksymalna rozpiętość ramion obejmy (mm) ELEMENTY PROSTE Z ODPROWADZENIEM KONDENSATU DN kod Ln Informacje na temat cen i dostępności elementów prostych z odprowadzeniem kondensatu DN125 - DN 250 będą dostępne w ramach oferty dla konkretnego zastosowania Vmax Ln = długość całkowita bez kielicha Vmax = wysokość maksymalna z syfonem 16 Systemy kominowe

17 ROZETY DN kod D max materiał blacha, RAL 9016 tworzywo sztuczne RAL 9016 stal nierdzewna DN Dmax = Ø otworu (mm) kod Informacji o cenach i dostępności D max udzielamy w ramach oferty materiał stal nierdzewna dla konkretnego zastosowania OPASKI KOMINOW 185/125 kod materiał tworzywo sztuczne RAL9016 stal nierdzewna POKRYWY KOMINA DN 225/ / /250 Informacji o cenach i dostępności udzielamy kod w ramach oferty dla konkretnego zastosowania materiał stal nierdzewna DN kod materiał czarne tworzywo sztuczne RAL9011 stal nierdzewna Wymiary podstawy: mm PODWÓJNE POKRYWY KOMINA DN kod wymiary podstawy materiał czarne tworzywo sztuczne RAL9011 PRZEJŚCIA PRZEZ DACH PŁASKI DN 100/60 a 125/80* 160/110 nachyle kod Ø 395 materiał aluminium aluminium/tworzywo sztuczne aluminium * identyczna redukcja dla średnicy 100/60 i 125/80 mm PRZEJŚCIA DACHOWE UNIWERSALNE DN 100/60 a 125/80* 160/110 nachylen kolor czarny ceglany czarny ceglany czarny ceglany kod materiał * identyczne przejście dachowe dla średnicy tworzywo sztuczne/blacha ołowiana RAL 9011 (czarny) lub RAL 8023 (ceglany) KRATKA DOPŁYWU POWIETRZA DN max 200 kod wymiary tworzywo sztuczne RAL9016, mm Systemy kominowe 17

18 ELASTYCZNY SYSTEM RURY DN 83/75 110/100 kod Ln 12, Ln = długość rury elastycznej (m) OBEJMY PODWIESZANE DN 83/75 110/100 Kod Ln Ln = długość całkowita obejmy (mm) ELEMENTY KONTROLNE PROSTE DN 83/75 110/100 Kod Dmax Dmax = długość maksymalna (mm) ZŁĄCZKI ŚRUBOWE DN 83/75 110/100 kod Ln Ln = długość całkowita łącznika bez kielichów (mm) REDUKCJE RUR DN 83/75 110/100 kod Ln Ln = długość całkowita przejścia bez kielichów (mm) NARZĘDZIA DO PRZECIĄGENIA DN 83/75 110/100 kod Lmax Lmax = długość przeciąganej linki (m) *stała cena - nie stosuje się zniżek 18 Systemy kominowe

19 WEWNĘTRZNY KONCENTRYCZNY SYSTEM KOMINOWY RURY Ln kód Dmax Ln = długość rury bez kielicha (mm). Rura zewnętrzna blacha RAL9016, rura wewnętrzna PE Dmax = maksymalna średnica zewnętrzna kielicha rury (mm) DN 100/60 - rura zewnętrzna aluminium RAL9016, rura wewnętrzna PE KOLANA 30 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha KOLANA 45 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) DN 100/60 - rura zewnętrzna aluminium RAL9016, rura wewnętrzna PE KOLANA 87 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) DN 100/60 - rura zewnętrzna aluminium RAL9016, rura wewnętrzna PE ELEMENTY KONTROLNE PROSTE kod Ln Ln = długość całkowita bez kielicha (mm) DN 100/60 - rura zewnętrzna aluminium RAL9016, rura wewnętrzna PE Systemy kominowe 19

20 KOLANA Z OTWORAMI REWIZYJNYMI DN 100/60 125/80 125/80 160/110 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) DN 100/60 - rura zewnętrzna aluminium RAL9016, rura wewnętrzna PE KOŃCÓWKI DACHOWE kod kolor czarny ceglany czarny ceglany czarny ceglany czarny ceglany Lv Ln materiał Lv = długość całkowita bez kielicha (mm) Ln = długość całkowita końcówki tworzywo sztuczne RAL9011 (czarny) lub RAL8023 (ceglany) ELEMENT PROSTY Z ODPROWADZENIEM KONDENSATU DN 125/80 kod Ln 150 Vmax 270 Ln = długość całkowita bez kielicha Vmax = wysokość maksymalna z syfonem REDUKCJE KONCENTRYCZNE DN 60/100-80/125 80/ /160 kod KOLANA KONCENTRYCZNE Z PODPORĄ DN 125/80 160/110 kod Lk Vmax Lk = długość całkowita szyny wsporczej (mm) Vmax = maksymalna wysokość kolana podporowego z podporą (mm) 20 Systemy kominowe

21 UNIWERSALNE ADAPTERY DO KOTŁÓW ADAPTER DO KOTŁA DN80 Z OTWOREM POMIAROWYM DN 80 kod Wysokość bez kielicha 390 mm ADAPTER KOTŁOWY DO PODŁĄCZENIA KONCENTRYCZNEGO DN100/60 DN 100/60 kod Wysokość bez kielicha 110 mm ADAPTER KOTŁOWY DO PODŁĄCZENIA KONCENTRYCZNEGO DN125/80 DN 100/60 125/80 kod Wysokość bez kielicha 90 mm ADAPTER KOTŁOWY DO PODŁĄCZENIA KONCENTRYCZNEGO DN125/80 DN 125/80 kod Wysokość bez kielicha 50 mm ADAPTER DWUOSIOWY 2 DN 80, DN 125/80 DN 125/80 kód Wysokość bez kielicha 150 mm ADAPTER DWUOSIOWY 2 DN 80, DN 100/60 DN 100/60 kód Wysokość bez kielicha 102 mm Systemy kominowe 21

22 FASADOWY KONCENTRYCZNY SYSTEM KOMINOWY RURY pozostałe Ln kod Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania materiał Ln = długość rury bez kielicha (mm) rura zewnętrzna blacha nierdzewna, rura wewnętrzna PE KOLANA 30 DN 125/80 160/110 kod Vmax Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania. Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha zewnętrznego (mm) KOLANA 45 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania. KOLANA 87 kod Vmax Vmax = maksymalna wysokość kolana do górnej krawędzi kielicha (mm) Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania. ELEMENTY KONTROLNE PROSTE kod Ln Ln = długość całkowita bez kielicha (mm) Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania. PRZEJŚCIA PRZEZ ŚCIANĘ DN 125/80-125/80 125/80-160/110 kod Ln Ln = długość przejścia bez kielicha (mm) Informacji o cenach i dostępności elementów DN185/125, DN 225/160, DN300/200 udzielamy w ramach oferty dla konkretnego zastosowania. 22 Systemy kominowe

23 KOLANA PODPOROWE Z MOCOWANIEM I WLOTEM kod Vn Informacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. Vn = wysokość całkowita bez kielicha (mm) KOTWY kod adn. stal nierdzewna Informacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. KONCENTRYCZNE WLOTY POWIETRZA kod adn. wraz z zaślepką wlotu powietrza do kolana podporowego z mocowaniem Informacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. KOŃCÓWKI DACHOWE kod adn. należy zamontować dodatkowo głowicę z obejmą zaciskową IInformacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. GŁOWICE Z OBEJMĄ ZACISKOWĄ kod adn. wymagane zakończenie zestawu fasadowego IInformacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. OBEJMY ZACISKOWE kod adn. wymagane dla elementów niekotwionych Informacji o cenach i dostępności elementów DN185/125, DN 225/160, udzielamy w ramach oferty dla konkretnego zastosowania. Systemy kominowe 23

24 ZESTAWY POZIOME 1 2 ZESTAW POZIOMY Numer do zamówienia wymiary L n max DN100/ mm 1. Kolana koncentryczne DN100/60 x 87 z otworem pomiarowym i kołnierzem 2. Koncentryczne odprowadzenie spalin mimośrodowo DN100/ ZESTAW POZIOMY Numer do zamówienia wymiary L n max DN125/ mm 1. Kolano koncentryczne DN125/80 x 87 (konieczna instalacja adaptera do kotła) 2. Koncentryczne odprowadzenie spalin mimośrodowo DN125/80 24 Systemy kominowe

25 TABLICZKA ZNAMIONOWA KOMINA WG EN Każdy wykonany system kominowy musi być oznakowany zgodnie z EN art przy pomocy dostarczonej tabliczki znamionowej komina.: Wkład kominowy PL EN Dwuwarstwowy komin systemowy PL EN Przewód kominowy: PP Okładzina: tworzywo Przewód kominowy: PP Okładzina: brak T120 H1 O W 2 O20 I D L PL EN 1443 T120 H1 O W 2 O00 I D L1 T120 H1 O W 2 O00 I D L0 T120 H1 O W 2 O00 E D L0 PL EN 1443 Przewód kominowy: PP Okładzina: stal, aluminium T120 H1 W 2 O20 Ei00 T120 H1 W 2 O00 Ei00 Przewód kominowy: PP Okładzina: stal nierdzewna Odległość od materiałów palnych 20 mm Odległość od materiałów palnych 0 mm Opór cieplny komina 0,0 W/m 2 K Średnica znamionowa Średnica znamionowa mm mm Data instalacji: Instalację wykonał: (nazwisko, firma) Jeżeli system kominowy składa się z kilku kategorii okładziny (art normy), na etykiecie podaje się wszystkie możliwe warianty. Systemy kominowe 25

26 NOTATKI 26 Systemy kominowe

27 Systemy kominowe 27

28 Dystrybutor: Ubbink Polska Skrytka pocztowa 93 ul. Długa 23/ Gdańsk 50 T ubbink@ubbink.pl
