1 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS OPIS SYSTEMU CHARAKTERYSTYKA System KZS służy do odprowadzania spalin z urządzeń grzewczych z otwartą komorą spalania, opalanych ekologicznymi paliwami stałymi. W tego typu kotłach, powietrze niezbędne do procesu spalania pobierane jest z pomieszczenia w którym znajduje się urządzenie. Z kolei produkty spalania odprowadzane są do atmosfery za pośrednictwem przewodu kominowego. Dobór materiału, konstrukcja oraz procesy technologiczne stosowane przy produkcji mają na celu dostosowanie parametrów przewodu spalinowego do zmiennych warunków pracy oraz różnej temperatury spalin. Rury i kształtki systemu KS produkowane są w dwóch grubościach ścianek 0,8 mm oraz 1 mm. Posiadają one zakończenia czop-mufa, które pozwalają na uzyskanie szczelnych połączeń. DANE TECHNICZNE Przeznaczenie Urządzenia grzewcze z otwartą komorą spalania Paliwo Ekologiczne paliwa stałe Zakres średnic Dn 80 - Dn 500, większe średnice na indywidualne zamówienie Grubość stali (s) 0,8-1,0 mm Gatunek stali Zgodny z PN-EN Rodzaj połączenia Kielichowe Klasa temperatury T 450 Klasa ciśnienia N1 (ciśnienie próby 40 Pa) Tryb pracy Podciśnienie Odporność na pożar sadzy G 1000 ZALETY SYSTEMU Szybki i łatwy montaż z uwagi na lekką konstrukcje wkładu oraz zastosowanie zakończeń typu czop - mufa. Możliwość montażu w istniejącym budynku poprzez umieszczenie wkładu kominowego w szachcie. Szeroki zakres średnic wkładów pozwalający na odpowiednie dostosowanie przewodu do danego urządzenia oraz szachtu przy zachowaniu prawidłowych parametrów pracy. Wysoka szczelność instalacji dzięki zastosowaniu połączenia czop - mufa. Szybkie nagrzewanie ścianek wpływa na uzyskanie w krótkim czasie jednorodnego ciągu oraz ogranicza skraplanie kondensatu na wewnętrznej powierzchni wkładu. Gładka powierzchnia elementów wpływa na mniejsze opory przepływu oraz ogranicza osadzanie sadzy. biuro@kominus.com.pl 19

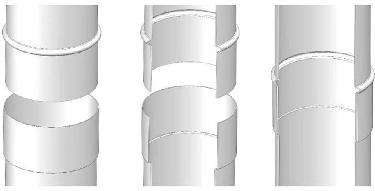

2 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS OPIS SYSTEMU POŁĄCZENIA ELEMENTÓW SYSTEMU KS Rura Przetłoczenie Mufa (kielich) Nypel (czop) Elementy Systemu KZS łączone są w systemie kielichowym. Dzięki takiemu połączeniu, konstrukcja wkładu kominowego jest sztywna, a połączenia szczelne DOBÓR I MONTAŻ Dobór wkładu kominowego WYSOKOŚĆ ŚREDNICA CZOPUCH Wysokość komina powinna być dobrana w taki sposób aby zapewnić odpowiednie podciśnienie w kanale kominowym. Warunkuje ona także ilość potrzebnych elementów takich jak rury proste czy obejmy centrujące, które zapewniają utrzymanie wkładu w pozycji pionowej. Czynnikami uwzględnianymi przy doborze średnicy wkładu kominwego są: moc i typ kotła, rodzaj paliwa, wysokość komina oraz wymiary szachtu kominowego. Odpowiednio dobrana średnica ma istotne znaczenie przy zapewnieniu właściwego ciągu kominowego. Przy doborze czopucha należy sprawdzić średnicę przewodu wylotowego z kotła oraz odległość kotła od szachtu kominowego. Jeżeli średnica przewodu wylotowego z kotła różni się od średnicy przewodu kominowego należy pamiętać o zakupie redukcji. Montaż wkładu kominowego PRZYGOTOWANIE SZACHTU WŁAŚCIWY MONTAŻ Przed przystąpieniem do montażu należy dokładnie oczyścić istniejący przewód kominowy z pozostałości produktów spalania oraz ewentualnych innych zbędnych elementów. Dodatkowo, należy przygotować otwory w ścianach niezbędne do doprowadzenia przyłączy do urządzenia grzewczego. Przy montażu wkładu kominowego istotne jest, aby poszczególne elementy były odpowiednio połączone. Wszelkie zaniedbania w tej kwestii są niedopuszczalne z uwagi na bezpieczeństwo użytkowników, które ma zapewnić szczelność instalacji. Należy także pamiętać aby przewód kominowy był zamontowany w pozycji pionowej. W celu zapewnienia odpowiedniego położenia należy stosować obejmy centrujące (najlepiej co 3 mb). *Element łączący kocioł z przewodem w kominie biuro@kominus.com.pl

3 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS OPIS SYSTEMU SPOSOBY MONTAŻU Zakończenie górne bez izolacji Izolowane zakończenie górne (system KZD) Przykładowa konstrukcja komina z zastosowaniem elementów KZS (wersja 1) 10 Przykładowa konstrukcja komina z zastosowaniem elementów KZS (wersja 2) Kocioł z otwartą komorą spalania Kocioł z otwartą komorą spalania Lp. Kod Element 1 KZS-D Daszek 2 KZS-R05 Rura prosta L=500 [mm] 3 KA-P Przejście dachowe 4 KZS-R10 Rura prosta L=1000 [mm] 5 KZS-TR90 Trójnik KZS-W Wyczystka 7 KZS-O Odskraplacz 8 KZS-K90 Kolano KA-RZ Rozeta 10 KA-OC Obejma centrująca 11 KA-OPD Osłona przeciwdeszczowa 13 KA-DWL Drzwiczki Lp. Kod Element 1* KZD-U Ustnik 2* KZD-R05 Rura prosta L=500 [mm] 3 KA-OPD Osłona przeciwdeszczowa 4 KA-P Przejście dachowe 5 KZS-ZID Zakończenie izolacji dolne 6 KZS-R05 Rura prosta L=500 [mm] 7 KZS-R10 Rura prosta L=1000 [mm] 8 KZS-TR90 Trójnik KA-WTD Wyczystka trójnikowa z deklem 10 KZS-O Denko z odskraplaczem 11 KA-RZ Rozeta 12 KA-OC Obejma centrująca *Elementy ujęte w katalogu podciśnieniowych - izolowanych systemów kominowych KD KZD biuro@kominus.com.pl 21

4 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS OPIS SYSTEMU SPOSOBY MONTAŻU - PROFIFLEX 1 Typowa konstrukcja komina z zastosowaniem rur elastycznych typu PROFIFLEX wraz z kompletem złączek górnych, pośrednich i dolnych Złączka górna PROFIFLEX 3 Lp. Kod Element 1 KZS-D Daszek 2 KA-P Przejście dachowe 3 KZS-RPX Rura elastyczna Profiflex 4 KZS-R10 Rura prosta L=1000 mm 5 KZS-R05 Rura prosta L=500 mm 6 KZS-TR90 Trójnik KZS-W Wyczystka 8 KA-O Denko z odskraplaczem 9 KA-K90 Kolano KA-RZ Rozeta 11 KA-OPD Osłona przeciwdeszczowa Złączka pośrednia PROFIFLEX Złączka dolna PROFIFLEX 5 Kocioł z otwartą komorą spalania Elementy systemu PROFIFLEX 22 biuro@kominus.com.pl

5 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-R10 Rura prosta L=1000 mm KZS-R05 Rura prosta L=500 mm KZS-R02 Rura prosta L=250 mm KS-RU10 Rura prosta z uszami L=1000 mm biuro@kominus.com.pl 23

6 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS-RU05 Rura prosta z uszami L=500mm s [mm] 0,5 0,8 Cena [PLN] 60,46-63,14-0,8 83,55 - KZS-RU02 Rura prosta z uszami L=250 mm s [mm] 0,5 0,8 Cena [PLN] 60,46-63,14-0,8 83,55 - KZS-RT10 Rura teleskopowa L=1000 mm s [mm] 0,5 0,8 Cena [PLN] 60,46-63,14-0,8 83,55 - Zakres regulacji mm KZS-RT05 Rura teleskopowa L=500 mm s [mm] 0,5 0,8 Cena [PLN] 60,46-63,14-0,8 83,55 - Zakres regulacji mm 24 biuro@kominus.com.pl

7 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-RT02 Rura teleskopowa L=250 mm Rura prosta z króćcem M64X4 L=1000mm Zakres regulacji mm KZS-RKC10 Rura z króćcem pomiarowym 1/2 L=1000 mm KZS-RKC05 Rura z króćcem pomiarowym 1/2 L=500 mm KZS-RKC02 Rura z króćcem pomiarowym 1/2 L=250 mm biuro@kominus.com.pl 25

8 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS-RKM10 Rura z króćcem pomiarowym M64x4 L=1000 mm KZS-RKM05 Rura z króćcem pomiarowym M64x4 L=500 mm KZS-RKM02 Rura z króćcem pomiarowym M64x4 L=250 mm KZS-TR45 Trójnik biuro@kominus.com.pl

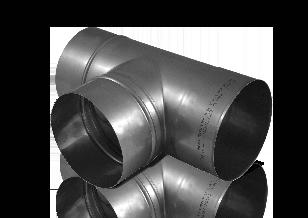

9 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-TR90 Trójnik 90 0 KZS-WTD Wyczystka trójnikowa z deklem KZS-W Wyczystka KZS-WO Wyczystka z odskraplaczem biuro@kominus.com.pl 27

10 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS-O Denko z odskraplaczem KZS-D Daszek KZS-DP2 Daszek z 2 pierścieniami - KZS-DP3 Daszek z 3 pierścieniami biuro@kominus.com.pl

11 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-DP4 Daszek z 4 pierścieniami - KZS-DN Daszek - NAPOLEON Wymiary AxB [mm] 140x x x x x x x x x x500 * Cena [PLN] *Grubość czapy KZS-DN2 Daszek - NAPOLEON wyk. 2 Wymiary AxB [mm] 140x x x x x x x x x x500 * Cena [PLN] *Grubość czapy KZS-DN3 Daszek - NAPOLEON wyk. 3 Wymiary AxB [mm] 140x x x x x x x x x x500 Cena [PLN] biuro@kominus.com.pl 29

12 KZS Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS-L Łapacz iskier KZS-LR Łapacz iskier - RING - KZS-PR Przejście dachowe KZS-K30 Kolano biuro@kominus.com.pl

13 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-K45 Kolano 45 0 KZS-K60 Kolano 60 0 KZS-K90 Kolano 90 0 KZS-KN90 Kolano regulowane biuro@kominus.com.pl 31

14 KZS Jednościenne wkłady kominowe ze stali żaroodpornej - SYSTEM KOMINUS KZS KZS-KW90 Kolano 90 0 z wyczystką KZS-S Przepustnica KZS-RS Redukcja stożkowa KZS-RR Redukcja roztłaczana max Ø roztł max Ø roztł *maksymalna średnica roztłoczenia jaką można uzyskać w procesie roztłaczania elementu wykonanego z blachy o określonej grubości 32 biuro@kominus.com.pl

15 Jednościenne wkłady kominowe do kotłów na ekologiczne paliwa stałe - SYSTEM KOMINUS KZS KZS KZS-RPX Rura elastyczna Profiflex Średnica [mm] s [mm] 0, KS-ZGPX Złączka górna Profiflex Średnica [mm] s [mm] 0, KZS-ZPPX Złączka pośrednia Profiflex Średnica [mm] s [mm] 0, KZS-ZDPX Złączka dolna Profiflex Średnica [mm] s [mm] 0, biuro@kominus.com.pl 33

16 KZS Jednościenne wkłady kominowe ze stali żaroodpornej OPIS SYSTEMU KALKULACJA KOSZTÓW SYSTEMU KOMINOWEGO KOSZTY Z RURAMI R10 KZS-D KA-P KZS-R05 DN wkładu Ilość rur R10 w zestawie PLN/Zestaw 4xR10 5xR10 6xR10 7xR10 KA-OC 2 8xR10 9xR10 10xR10 11xR10 KZS-R10 12xR10 DN wkładu KZS-TR90 Wysokość komina dla 4xR10 [m] 4,93 4,94 4,95 4,96 4,98 5,00 5,03 5,07 5,12 Dodatkowa rura zwiększa wysokość komina o 0,93 [m] KZS-WO KA-DWLP-14x14 1 Ceny dotyczą zestawów wykonanych ze stali o grubości 0,8 mm. 2 Założono, że obejmy centrujące mocowane są co 3 mb. KOSZTY BEZ ELEMENTÓW R10 KZS-D KA-P DN wkładu Cena [PLN] KZS-TR KZS-WO KA-DWLP-14x Ceny dotyczą zestawów wykonanych ze stali o grubości 0,8 mm biuro@kominus.com.pl
