1 PL CoolMidi 1000 Instrukcja obs³ugi PL Valid for serial no xxx -xxxx

2 1DYREKTYWA BEZPIECZEÑSTWO WPROWADZENIE Sprzêt DANETECHNICZNE MONTA Lokalizacja OBS UGA Przyå±cza Przyå±cze wodne Ochrona przepåywu wody KONSERWACJA Kontrola i czyszczenie Uzupeånianie chåodziwa USUWANIE USTEREK ZAMAWIANIE CZÊ CI ZAMIENNYCH... 8 INSTRUKCJA MONTA OWA SCHEMAT NUMER ZAMÓWIENIOWY WYPOSA ENIE Zastrzegamy sobie prawo do wprowadzenia zmian. TOCo - 2 -

3 PL 1 DYREKTYWA ZAPEWNIENIE ZGODNO CI Z NORMA ESAB AB, Welding Equipment, SE Laxå, Szwecja, zapewnia z peln± odpowiedzialno ci± e agregat ch³odniczy CoolMidi 1000 od numeru seryjnego 835 zostaåy skonstruowane i przetestowane zgodnie z norm± EN , EN (Class A) wed³ug warunków ustalonych w dyrektywie (2006/95/EEG), (2004/108/EEG) Laxå Kent Eimbrodt Global Director Equipment and Automation 2 BEZPIECZEÑSTWO U ytkownicy sprzêtu spawalniczego firmy ESAB s± odpowiedzialni za przestrzeganie odpowiednich przepisów bezpieczeñstwa przez osoby pracuj±ce z lub przy tym sprzêcie. Zasady bezpieczeñstwa musz± byæ zgodne z wymaganiami stawianymi tego rodzaju sprzêtowi. Poza standardowymi przepisami dotycz±cymi miejsca pracy nale y przestrzegaæ przedstawionych zaleceñ. Wszelkie prace musz± byæ wykonywane przez przeszkolony personel, dobrze znaj±cy zasady dzia³ania sprzêtu spawalniczego. Niew³a ciwe dzia³anie sprzêtu mo e prowadziæ do sytuacji niebezpiecznych, a w rezultacie do obra eñ operatora oraz uszkodzenia sprzêtu. 1. Ka dy, kto u ywa sprzêtu spawalniczego, musi znaæ siê na: S jego obs³udze S lokalizacji przycisków awaryjnego zatrzymania S jego dzia³aniu S odpowiednich rodków ostro no ci S spawaniu 2. Operator musi upewniæ siê, e: S w momencie uruchomienia sprzêtu w miejscu pracy nie znajduje siê adna nieupowa niona osoba S w chwili zajarzenia ³uku wszystkie osoby s± odpowiednio zabezpieczone 3. Miejsce pracy musi byæ: S odpowiednie do tego celu S wolne od przeci±gów 4. Sprzêt ochrony osobistej S Nale y zawsze u ywaæ zalecanego sprzêtu ochrony osobistej, taki jak okulary ochronne, odzie ognioodporn±, rêkawice ochronne. S Nie nale y nosiæ adnych lu¼nych przedmiotów, takich jak szaliki, bransolety, pier cionki, itp., które mog³yby siê o co zahaczyæ lub spowodowaæ poparzenie. 5. Ogólne rodki ostro no ci S Nale y upewniæ siê czy przewód powrotny zosta³ prawid³owo pod³±czony. S Praca na sprzêcie o wysokim napiêciu powinna byæ wykonywana wy³±cznie przez wykwalifikowanego elektryka. S Odpowieni sprzêt ga niczy powinien byæ wyra¼nie oznaczony i znajdowaæ siê w pobli u. S Smarowania i konserwacji sprzêtu nie wolno przeprowadzaæ podczas jego pracy. bk08d1oa - 3 -

4 PL OSTRZE ENIE Spawanie i ciêcie ³ukowe mo e zagra aæ bezpieczeñst wu operatora i pozosta³ych osób przebywaj±cych w pobli u. Dlatego podczas spawania nale y zachowac szczególne rodki ostro no ci. Przed przyst ±pieniem do spawania zapoznaj siê z przepisami bezpieczeñstwa i higieny pracy obowi± zuj±ymi na twoismstanowisku pracy. PORA ENIE ELEKTRYCZNE - mo e byæ przyczyn± mierci. S Urz±dzenie spawalnicze nale y zainstalowaæ zgodnie z obowi±zuj±cymi normami. S Unikaj kontaktu czê ci znajduj±cych siê pod napiêciem lub elektrod z gol± skór±, mokrymi rêkawicami lub mokr± odzie ±. S Odizoluj siê od ziemi i przedmiotu obrabianego. S Upewnij siê czy Twoje stanowisko pracy jest bezpieczne. WYZIEWY I GAZY - mog± byæ szkodliwe dla zdrowia. S Trzymaj g³owê z dala od wyziewów. S W celu unikniêcia wdychania wyziewów i gazów nale y korzystaæ z wentylacji wyci±gów. UK ELEKTRYCZNY - mo e spowodowaæ uszkodzenie oczu i poparzenie skóry. S Chroñ oczy i cia³o. Stosuj odpowiedni± os³onê spawalnicz±, ochronê oczu i odzie ochronn±. S Chroñ osoby przebywaj±ce w pobli u Twojego stanowiska pracy przy pomocy odpowiednich os³on lub ekranów. NIEBEZPIECZEÑSTWO PO ARU. S Iskry powstaj±ce podczas spawania mog± spowodowaæ po ar. Upewnij siê, e w pobli u Twojego stanowiska pracy nie ma materia³ów ³atwopalnych. HA AS -g³osne d wiêki mog± uszkodziæ s³uch. S Chroñ s³uch. Stosuj zatyczki do uszu lub inne rodki ochrony przed ha³asem. S Ostrze o niebezpieczeñstwie osoby znajduj±ce siê w pobli u. WADLIWE DZIA ANIE - W przypadku wadliwego dzia³ania urz±dzenia wezwij odpowiednio przeszkolony personel Przed instalacj± i rozruchem urz±dzenia nale y zapoznaæ siê z niniejsz± instrukcj± CHROÑ SIEBIE I INNYCH! OSTRONIE! Przed instalacj± i rozruchem urz±dzenia nale y zapoznaæ siê z niniejsz± instrukcj±. OSTRONIE! Urz±dzenia Class A nie s± przeznaczone do u ytku w budynkach, gdzie zasilanie elektryczne pochodzi z publicznego niskonapiêciowego ukåadu zasilania. Ze wzglêdu na przewodzone i emitowane zakåócenia, w takich lokalizacjach mog± wystêpowaæ potencjalne trudno ci w zapewnieniu kompatybilno ci elektromagnetycznej urz±dzeñ Class A. Nie wyrzucaæ urz±dzeñ elektrycznych razem ze zwyklymi odpadami! Zgodnie z Dyrektywa Europejsk± 2002/96/EC dotyczaca odpadów elektrycznych i elektronicznych oraz jej zastosowaniem w wietle prawa krajowego, wyeksploatowane urz±dzenia elektryczne nale y gromadzic oddzielnie i oddawaæ do zak³adu zajmuj±cego siê ich utylizacja, zgodnie z zasadami ochrony rodowiska. W³a ciciel sprzêtu powinien uzyskaæ informacje na temat sprawdzonych systemów gromadzenia takich odpadów u naszego lokalnego przedstawiciela. Przestrzeganie tej Dyrektywy Europejskiej poprawi rodowisko i ludzkie zdrowie! ESAB mo e dostarczaæ wszelkich niezbêdnych zabezpieczeñ i akcesoriów. bk08d1oa - 4 -

5 PL 3 WPROWADZENIE Chåodnica CoolMidi 1000 såu y do chåodzenia uchwytów spawalniczych. Akcesoria firmy ESAB do tego produktu mo na znale¼æ na stronie Sprzêt Wraz z chåodnic± s± dostarczane: S S S Instrukcja obsåugi Instrukcja monta u Chåodziwo 4 DANE TECHNICZNE Napiêcie sieciowe Pr±d pierwotny I maks. 50 Hz I maks. 60 Hz Zdolno æ chåodzenia przy 400 V, 50 Hz dla 400 V, 60 Hz Staåe ci nienie akustyczne bez obci± enia Typ chåodzenia Ilo æ chåodziwa Maksymalny przepåyw wody Bezpiecznik jednostki chåodz±cej, opó¼nienie dziaåania Maks. skok uchwytu spawalniczego Q maks. Temperatura pracy Temperatura transportu Obr/min przy 50 Hz przy 60 Hz Maksymalne ci nienie wody przy 50 Hz przy 60 Hz Wymiary: då. x szer. x wys. zrur±wlewu Waga napeåniona wod± pusta Klasa obudowy CoolMidi V, 10%, μ 50/60 Hz 0,7 A 0,75 A 1,1 kw przy 40 C ró nicy temperatur i przepåywie 1 l/min 1.0 kw przy 40 C ró nicy temperatur i przepåywie 1 l/min <70dB(A) 50% woda / 50% glikol monoetylenowy 5l 4l/min. 2x1AT 7m -10 do +40 C -20 do +55 C 2800 obr/min 3200 obr/min 0,30 MPa (3 bary) 0,38 MPa (3,8 bara) 630 x 245 x 300 mm 690 x 245 x 300 mm 19 kg 14 kg IP23 Stopieñ ochrony IP okre la w jakim stopniu urz±dzenie jest odporne na przedostawanie sie do wewn±trz zanieczyszczeñ stalych i wodnych. IP23 oznacza, e urz±dzenie jest przystosowane do pracy w pomieszczeniach zamkniêtych i na zewn±trz. bk08d1oa - 5 -

6 PL 5 MONTA Instalacji mo e dokonaæ jedynie osoba posiadaj±ca uprawnienia. 5.1 Lokalizacja Chåodnicê nale y umie ciæ w taki sposób, aby wloty i wyloty chåodz±cego powietrza nie byåy zablokowane. 6 OBS UGA Ogólne przepisy bezpieczeñstwa dotycz±ce obchodzenia siê z niniejszym sprzêtem znajduj± siê na stronie 3. Nale y zapoznaæ siê z nimi przed przyst±pieniem do jego u ytkowania. 6.1 Przyå±cza 1 Przyå±cze kabla sieciowego / kabla sterowania od ¼ródåa pr±du 2 Uzupeånianie chåodziwa 3 Przyå±cze BLUE (niebieskie), z pomp± ELP*, dla chåodziwa z chåodnicy 4 Przyå±cze RED (czerwone) dla chåodziwa do chåodnicy *ELP = pompa typu Logic firmy ESAB, patrz punkt Przyå±cze wodne Chåodnica jest wyposa ona w system detekcji ELP (ESAB Logic Pump), który sprawdza, czy wê e doprowadzaj±ce wodê s± podå±czone. Chåodzenie rozpoczyna siê z chwil± podå±czenia pistoletu do zgrzewania punktowego chåodzonego wod±. Detekcja dziaåa tylko wtedy, gdy ¼ródåa pr±du s± wyposa one w funkcjê ELP. Aby zapewniæ bezproblemowe dziaåanie, wysoko æ instalacji od chåodnicy do uchwytu spawalniczego nie mo e przekraczaæ 7 m. Przekroczenie tej wysoko ci mo e byæ przyczyn± takich problemów, jak dåugie czasy rozruchu, pêcherzyki powietrza, podci nienie itp. Je li wymagana wysoko æ instalacji przekracza 7 m, zalecamy zestaw monta owy zawieraj±cy zawór zwrotny oraz zawór elektromagnetyczny - patrz akcesoria na stronie 19. Po zainstalowaniu tych zaworów, w czasie wstêpnego rozruchu przewód powinien byæ w pozycji poziomej, aby umo liwiæ caåkowite napeånienie wod±. Nastêpnie nale y podnie æ podajnik drutu i przewód na odpowiedni± wysoko æ. Pozwoli to na ci±gå± bezpieczn± pracê przy wysoko ci instalacji do 12 m. bk08d1oa - 6 -

7 PL 6.3 Ochrona przepåywu wody Zabezpieczenie przepåywu wody blokuje ¼ródåo pr±du, je li przepåyw chåodziwa zostanie zatrzymany (minimalny przepåyw wody 0,7 l/min). Zabezpieczenie przepåywu wody jest elementem wyposa enia dodatkowego, patrz strona 19. Uwaga! wej³cie czynnika ch³odz cego wyj³cie czynnika ch³odz cego 7 KONSERWACJA Regularna konserwacja jest wa na celem zapewnienia bezpieczeñstwa i niezawodno ci. Os³ony mo e zdejmowaæ jedynie osoba posiadaj±ca odpowiednie upraqnienie elektrycne (osoba upowa niona). OSTRONIE! Jakiekolwiek czynno ci naprawcze podejmowane przez u ytkownika w okresie gwarancyjnym powoduj± ca³kowit± utratê gwarancji. 7.1 Kontrola i czyszczenie OSTRZEENIE! Przed czyszczeniem nale y odå±czyæ zasilanie sieciowe! Strumieñ powietrza przepåywaj±cy przez chåodnicê niesie cz±steczki, które zostaj± w niej uwiêzione, szczególnie w brudnym rodowisku roboczym. W rezultacie dochodzi do zmniejszenia zdolno ci chåodzenia. Z tego powodu nale y regularnie czy ciæ chåodnicê sprê onym powietrzem. Zdj±æ prawy panel boczny i przedmuchaæ do czysta sprê onym powietrzem. Chåodziwo nale y wymieniaæ raz w roku, czyszcz±c wtedy caåy system chåodzenia. 7.2 Uzupeånianie chåodziwa Zalecamy stosowanie gotowej mieszaniny chåodz±cej ESAB. Patrz akcesoria na stronie19. S S S Uzupeåniæ chåodziwo. (Poziom påynu powinien zawieraæ siê miêdzy górnym i dolnym zaznaczeniem) Odå±czyæ przewód chåodziwa dla odprowadzanej wody (niebieskie przyå±cze uchwytu spawalniczego), aby odpowietrzyæ system. Ponownie podå±czyæ w± chåodziwa. bk08d1oa - 7 -

8 PL Uwaga! Chåodziwo nale y uzupeåniæ w razie podå±czania uchwytu spawalniczego lub kabli o dåugo ci 5 m lub dåu szych. Podczas uzupeåniania poziomu wody nie trzeba odå±czaæ przewodu chåodziwa. Temperatura chåodziwa nie powinna przekraczaæ 70 C. OSTRONIE! Chåodziwo nale y traktowaæ jak odpady chemiczne. 8 USUWANIE USTEREK Przed odesåaniem urz±dzenia do autoryzowanego serwisu nale y przeprowadziæ nastêpuj±ce kontrole i przegl±dy. Usterka Panel kontrolny wskazuje båêdny kod przepåywu wody. S S Dziaåanie naprawcze Sprawdziæ, czy chåodnica jest wå±czona. Je li jest przepåyw, mo liwe, e doszåo do uszkodzenia zabezpieczenia przepåywu wody (wyposa enie dodatkowe). Såabe chåodzenie S Wyczy ciæ chåodnicê sprê onym powietrzem. S Sprawdziæ poziom chåodziwa. 9 ZAMAWIANIE CZÊ CI ZAMIENNYCH Naprawyipracezwi±zanezzobwodomielektrycznymipowinnybyæprzeprowadzane przez upowa nionego serwisanta ESAB. Nale y stosowaæ tylko oryginalne czê ci zamienne i zu ywaj±ce siê ESAB. CoolMidi 1000 s± skonstruowane i przetestowane zgodnie z miêdzynarodow± i europejsk± norm± EN i EN Obowi±zkiem jednostki serwisowej dokonuj±cej serwisu lub naprawy, aby upewniæ siê, e produkt w dalszym ci±gu odpowiada wymienionym normom. Czê ci zamienne mo na zamawiaæ u najbli szego przedstawiciela handlowego firmy ESAB (patrz ostatnia strona tej publikacji). bk08d1oa - 8 -

9 p - 9 -

10 Instrukcja monta owa INSTRUKCJA MONTA OWA MIG 3001i + CoolMidi 1000 bk08mont Edition

11 bk08mont Edition

12 MIG 4001i + CoolMidi 1000 bk08mont Edition

13 bk08mont Edition

14 TIG 3001i + CoolMidi 1000 bk08mont Edition

15 bk08mont Edition

16 Schemat bk08e Edition

17 bk08k

18 CoolMidi 1000 Numer zamówieniowy Ordering no. Denomination Type Cooling unit CoolMidi Spare parts list CoolMidi 1000 The spare parts list is available on the Internet at bk08o Edition

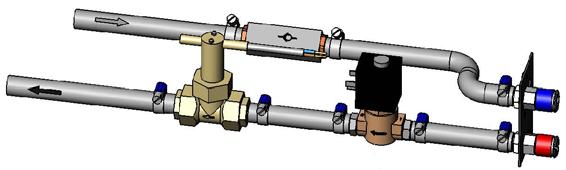

19 CoolMidi 1000 Wyposa enie WYPOSA ENIE Waterflowguard Coolant Ready mixed (50% water and 50% mono--ethyleneglycol)(10l) Connection kit for welding power source Mig 3001i and Tig 3001i Water return flow guard... Flow guard, non return valve & solenoid valve bk08a Edition
