COOL 2. Instrukcja obsługi PL Valid for: serial no. 324-xxx-xxxx

Transkrypt

1 COOL 2 Instrukcja obsługi PL Valid for: serial no. 324-xxx-xxxx

2

3 SPIS TREŚCI 1 BEZPIECZEŃSTWO WPROWADZENIE Wyposażenie DANE TECHNICZNE MONTAŻ Lokalizacja Zasilanie Montaż urządzeń spawalniczych EKSPLOATACJA Przyłącza i sterowanie Użytkowanie chłodnicy Przyłącza chłodziwa Czujnik ciśnienia chłodziwa KONSERWACJA Kontrola i czyszczenie Uzupełnianie chłodziwa USUWANIE USTEREK ZAMAWIANIE CZĘŚCI ZAMIENNYCH...14 INSTRUKCJA MONTAŻU...15 SCHEMAT...17 DANE POMPY...18 NUMERY ZAMÓWIENIOWE...19 AKCESORIA...20 Dane techniczne mogą ulec zmianie bez uprzedzenia ESAB AB 2013

4 1 BEZPIECZEŃSTWO 1 BEZPIECZEŃSTWO Użytkownicy urządzeń firmy ESAB ponoszą odpowiedzialność za stosowanie odpowiednich środków ostrożności przez osoby używające lub znajdujące się w pobliżu tych urządzeń. Środki ostrożności muszą spełniać wymagania stawiane tego rodzaju urządzeniom spawalniczym. Poza standardowymi przepisami dotyczącymi miejsca pracy należy przestrzegać następujących zaleceń. Wszelkie prace powinny być wykonywane przez przeszkolony personel, dobrze znający zasady działania urządzenia. Nieprawidłowa obsługa urządzenia może prowadzić do sytuacji niebezpiecznych, a w rezultacie do obrażeń operatora oraz uszkodzenia sprzętu. 1. Każdy, kto używa urządzenia, powinien znać: zasady jego obsługi lokalizację wyłączników awaryjnych jego działanie odpowiednie środki ostrożności zasady spawania i cięcia 2. Operator powinien dopilnować, aby: w momencie uruchamiania urządzenia w jego pobliżu nie było żadnych osób nieupoważnionych w chwili zajarzania łuku wszystkie osoby były odpowiednio zabezpieczone 3. Miejsce pracy powinno być: odpowiednie do określonego celu wolne od przeciągów 4. Sprzęt ochrony osobistej: Należy zawsze stosować zalecany sprzęt ochrony osobistej, taki jak okulary ochronne, odzież ognioodporna, rękawice ochronne. Nie należy nosić żadnych luźnych elementów odzieży, takich jak szaliki, bransolety, pierścionki itp., które mogłyby o coś zahaczyć lub spowodować poparzenie. 5. Ogólne środki ostrożności: Upewnić się, że przewód masowy jest podłączony prawidłowo. Prace na urządzeniach wysokiego napięcia mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka. Odpowiedni sprzęt gaśniczy musi być wyraźnie oznaczony i znajdować się w pobliżu. W trakcie pracy urządzenia nie wolno przeprowadzać jego smarowania ani konserwacji ESAB AB 2013

5 1 BEZPIECZEŃSTWO OSTRZEŻENIE! Spawanie i cięcie plazmowe może stwarzać zagrożenie dla operatora i innych osób. Podczas spawania lub cięcia należy stosować odpowiednie środki ostrożności. Poprosić pracodawcę o przepisy BHP, które powinny być oparte na danych producenta, dotyczących zagrożeń. PORAŻENIE PRĄDEM ELEKTRYCZNYM Może skutkować śmiercią Przeprowadzić montaż i uziemienie urządzenia spawalniczego zgodnie z odpowiednimi normami Nie dotykać elementów pod napięciem ani elektrod odsłoniętą skórą, w mokrych rękawicach lub w mokrej odzieży Odizolować się od ziemi i przedmiotu obrabianego Upewnić się, że stanowisko pracy jest bezpieczne GAZY I OPARY Mogą być szkodliwe dla zdrowia Trzymać głowę z dala od oparów Stosować wentylację, odprowadzanie przy łuku lub obydwa zabezpieczenia, usuwając opary i gazy ze strefy oddychania i miejsca pracy PROMIENIOWANIE ŁUKU Może powodować obrażenia oczu i poparzenia skóry Chronić oczy i ciało. Stosować odpowiednią maskę spawalniczą i szkła filtrujące oraz nosić odzież ochronną Chronić osoby znajdujące się w pobliżu, stosując odpowiednie ekrany lub zasłony ZAGROŻENIE POŻAREM Iskry (rozpryski) mogą spowodować pożar. Dopilnować, aby w pobliżu nie było żadnych materiałów łatwopalnych HAŁAS Nadmierny hałas może uszkodzić słuch Chronić uszy. Stosować ochraniacze uszu lub inne zabezpieczenie słuchu. Chronić uszy. Stosować ochraniacze uszu lub inne zabezpieczenie słuchu Ostrzegać osoby znajdujące się w pobliżu o zagrożeniu WADLIWE DZIAŁANIE W razie nieprawidłowego działania poprosić o pomoc fachowca. Przed przystąpieniem do montażu lub eksploatacji należy przeczytać ze zrozumieniem instrukcję obsługi. CHROŃ SIEBIE I INNYCH! PRZESTROGA! Przed przystąpieniem do montażu lub eksploatacji należy przeczytać ze zrozumieniem instrukcję obsługi ESAB AB 2013

6 1 BEZPIECZEŃSTWO PRZESTROGA! Urządzenia klasy A nie są przeznaczone do użytku w budynkach, gdzie zasilanie elektryczne pochodzi z publicznego niskonapięciowego układu zasilania. Ze względu na przewodzone i emitowane zakłócenia, w takich lokalizacjach mogą występować potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej urządzeń klasy A. UWAGA! Zużyty sprzęt elektroniczny należy przekazać do zakładu utylizacji odpadów! Zgodnie z dyrektywą europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz jej zastosowaniem w świetle prawa krajowego, wyeksploatowane urządzenia elektryczne i/lub elektroniczne należy przekazywać do zakładu utylizacji odpadów. Jako osoba odpowiedzialna za sprzęt, operator ma obowiązek uzyskać informacje o odpowiednich punktach zbiórki odpadów. Dodatkowych informacji udzieli lokalny dealer firmy ESAB. Firma ESAB może dostarczyć wszystkie niezbędne zabezpieczenia i akcesoria spawalnicze ESAB AB 2013

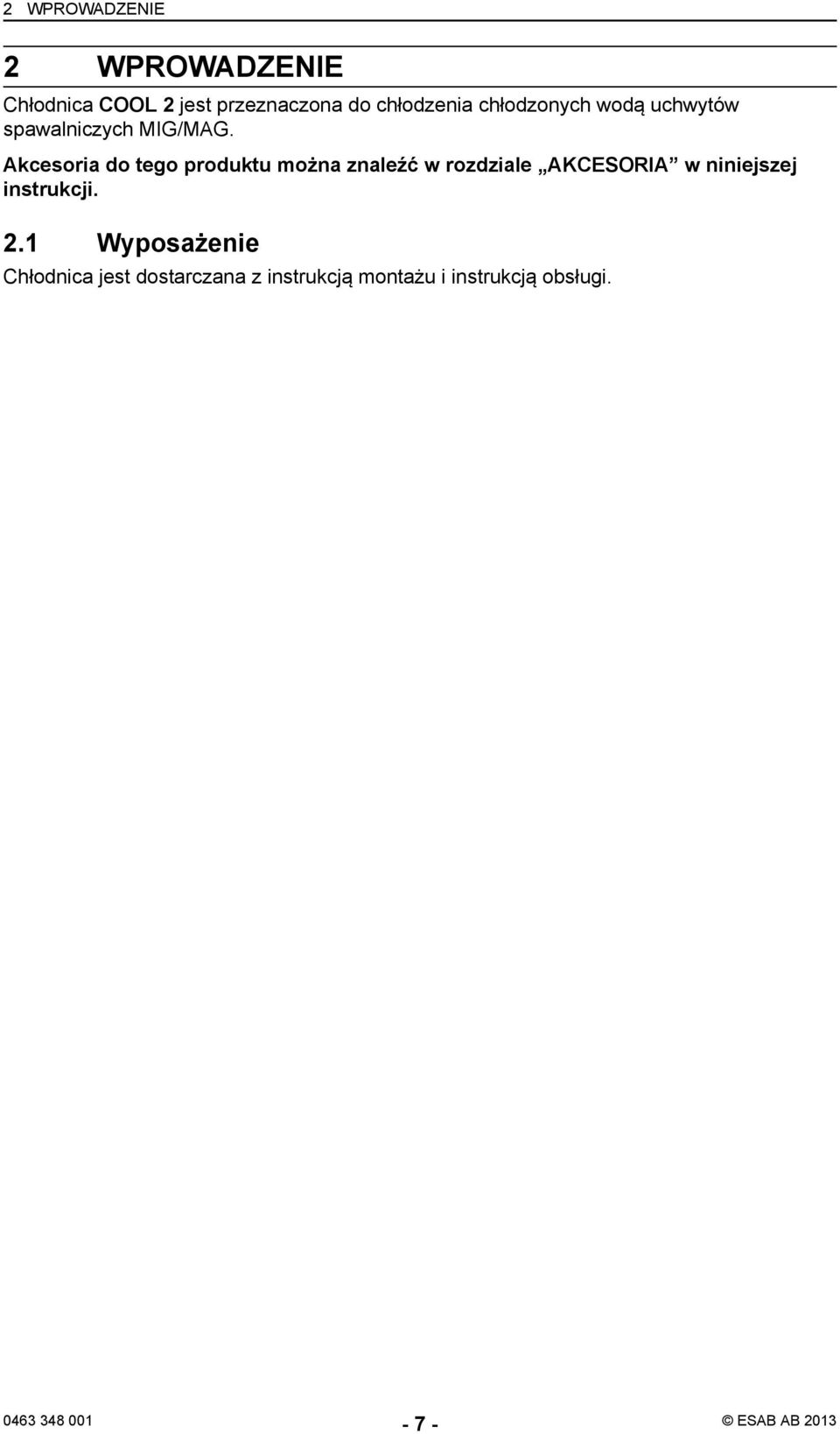

7 2 WPROWADZENIE 2 WPROWADZENIE Chłodnica COOL 2 jest przeznaczona do chłodzenia chłodzonych wodą uchwytów spawalniczych MIG/MAG. Akcesoria do tego produktu można znaleźć w rozdziale AKCESORIA w niniejszej instrukcji. 2.1 Wyposażenie Chłodnica jest dostarczana z instrukcją montażu i instrukcją obsługi ESAB AB 2013

8 3 DANE TECHNICZNE 3 DANE TECHNICZNE Pobór mocy Zdolność chłodzenia Hałas (Stałe ciśnienie akustyczne bez obciążenia) Chłodziwo Ilość chłodziwa Maksymalny przepływ wody Maks. wzrost ciśnienia dla palnika Q maks Temperatura pracy Temperatura transportu Wymiary (d s w) Masa bez chłodziwa Stopień ochrony COOL 2 40 V AC / 2A, 50/60 Hz 1 kw < 70 db(a) Gotowa mieszanina chłodząca ESAB, patrz rozdział AKCESORIA. 4,5 l 1,8 l/min 4,6 bara Od -10 do +40 C Od -20 do +55 C mm 15 kg IP23 Prąd znamionowy chłodnicy wynosi 500 A przy 60% cyklu pracy i temperaturze otoczenia 25 C. Stopień ochrony Kod IP informuje o stopniu ochrony, tj. stopniu zabezpieczenia przed penetracją przez ciała stałe lub wodę. Urządzenie oznaczone kodem IP23 jest przeznaczone do użytku w pomieszczeniach i na zewnątrz ESAB AB 2013

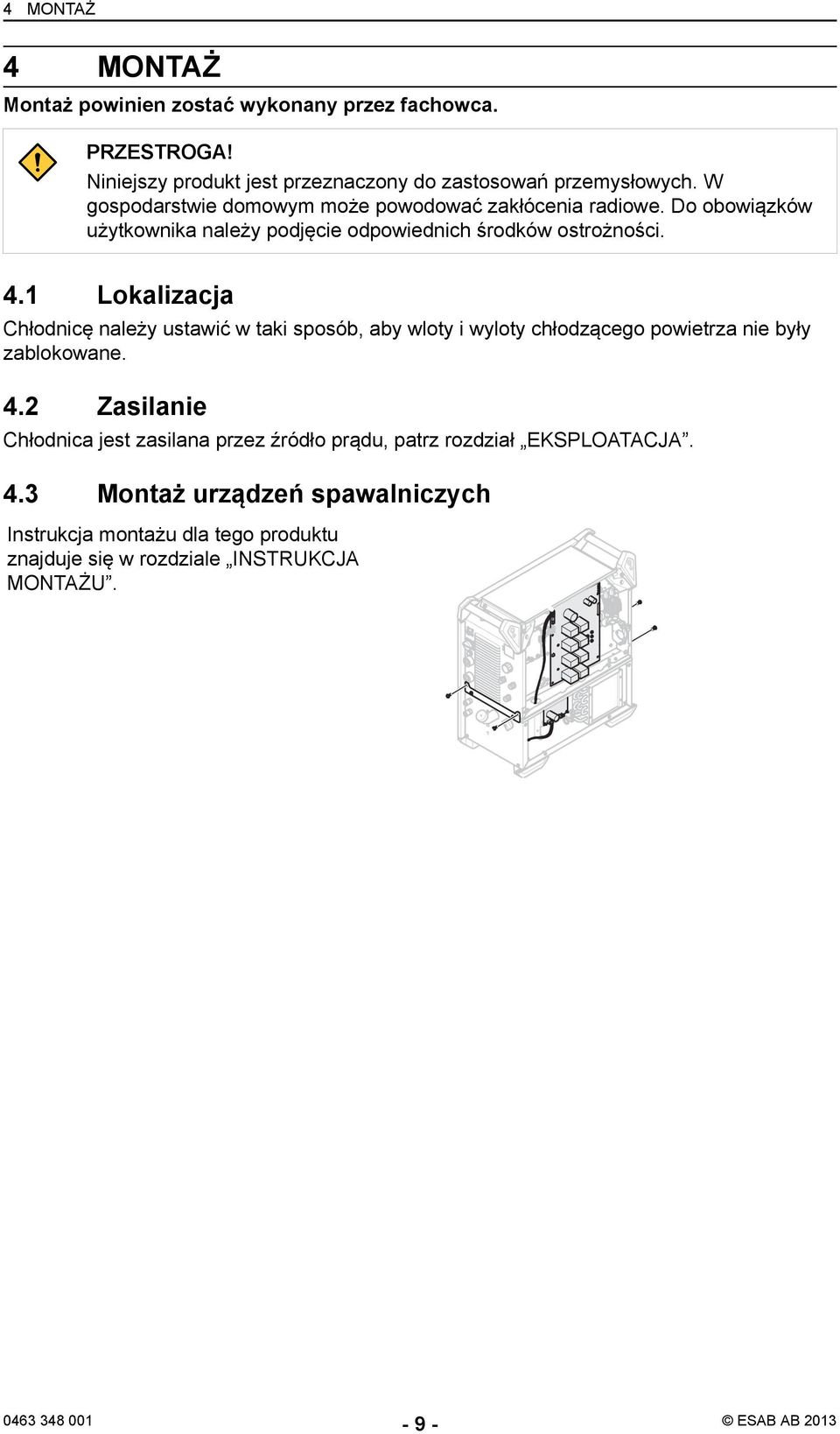

9 4 MONTAŻ 4 MONTAŻ Montaż powinien zostać wykonany przez fachowca. PRZESTROGA! Niniejszy produkt jest przeznaczony do zastosowań przemysłowych. W gospodarstwie domowym może powodować zakłócenia radiowe. Do obowiązków użytkownika należy podjęcie odpowiednich środków ostrożności. 4.1 Lokalizacja Chłodnicę należy ustawić w taki sposób, aby wloty i wyloty chłodzącego powietrza nie były zablokowane. 4.2 Zasilanie Chłodnica jest zasilana przez źródło prądu, patrz rozdział EKSPLOATACJA. 4.3 Montaż urządzeń spawalniczych Instrukcja montażu dla tego produktu znajduje się w rozdziale INSTRUKCJA MONTAŻU ESAB AB 2013

10 5 EKSPLOATACJA 5 EKSPLOATACJA Ogólne wskazówki bezpieczeństwa dotyczące obsługi urządzenia znajdują się w rozdziale BEZPIECZEŃSTWO w niniejszej instrukcji. Należy je przeczytać przed rozpoczęciem korzystania z urządzenia! 5.1 Przyłącza i sterowanie 1. Przełącznik On/Off 2. Uzupełnianie chłodziwa 3. Min./maks. poziom chłodziwa 4. Złącze CZERWONE do (powrotu) chłodziwa do chłodnicy 5. Złącze NIEBIESKIE do chłodziwa z chłodnicy 5.2 Użytkowanie chłodnicy PRZESTROGA! Ważne! Chłodnicę należy WYŁĄCZYĆ podczas spawania MMA lub używania uchwytów spawalniczych MIG/TIG chłodzonych powietrzem, aby zapobiec nadmiernemu zużyciu pompy. W przeciwnym razie pompa będzie pracować przy zamkniętym zaworze. Chłodnicę należy WŁĄCZYĆ podczas używania uchwytu spawalniczego MIG chłodzonego wodą, aby zapobiec uszkodzeniu zestawu przewodów. 5.3 Przyłącza chłodziwa Aby zapewnić bezproblemową pracę zaleca się, aby różnica w wysokości między chłodnicą i uchwytem MIG/MAG chłodzonym wodą nie przekraczała 8,5 m. 5.4 Czujnik ciśnienia chłodziwa Pompa jest wyposażona w zawór nadmiarowy ciśnieniowy. Kiedy ciśnienie jest zbyt wysokie, zawór stopniowo się otwiera. Dzieje się tak w przypadku zagięcia przewodu, które ogranicza lub blokuje przepływ ESAB AB 2013

11 6 KONSERWACJA 6 KONSERWACJA UWAGA! Regularna konserwacja jest bardzo ważna dla bezpiecznego i niezawodnego działania. PRZESTROGA! Tylko osoby posiadające odpowiednią wiedzę elektryczną (upoważniony personel) mogą zdjąć osłony zabezpieczające. PRZESTROGA! Wszelkie zobowiązania gwarancyjne dostawcy przestają obowiązywać, jeśli klient podejmie jakiekolwiek działania w okresie gwarancyjnym w celu naprawy usterek w produkcie. 6.1 Kontrola i czyszczenie OSTRZEŻENIE! Przed czyszczeniem należy odłączyć zasilanie sieciowe. Kurz, drobiny, opiłki itp. Strumień powietrza przepływający przez chłodnicę niesie cząsteczki, które zostają w niej uwięzione, szczególnie w brudnym środowisku roboczym. W rezultacie dochodzi do zmniejszenia zdolności chłodzenia. Z tego powodu należy regularnie czyścić chłodnicę sprężonym powietrzem. Układ chłodziwa Należy stosować zalecane chłodziwo w układzie, aby zapobiec powstawaniu osadu blokującego pompę, przyłącza wody lub inne elementy. Płukanie można wykonać tylko przez czerwone złącze wody. Następnie należy opróżnić zbiornik ręcznie, tj. przez otwór do napełniania. 6.2 Uzupełnianie chłodziwa Należy stosować tylko gotową mieszaninę chłodzącą ESAB, patrz rozdział AKCESORIA. Uzupełnić chłodziwo. (Poziom płynu powinien zawierać się między górnym i dolnym zaznaczeniem). UWAGA! Podłączając uchwyt spawalniczy lub węże chłodziwa o długości 5 m lub dłuższe, należy uzupełnić poziom chłodziwa do maksimum. Podczas uzupełniania wody nie trzeba odłączać węży chłodziwa ESAB AB 2013

12 6 KONSERWACJA PRZESTROGA! Chłodziwo należy traktować jak odpady chemiczne ESAB AB 2013

13 7 USUWANIE USTEREK 7 USUWANIE USTEREK Przed odesłaniem urządzenia do autoryzowanego serwisu należy przeprowadzić następujące kontrole i przeglądy. Typ usterki Działanie naprawcze Słabe chłodzenie Wyczyścić chłodnicę sprężonym powietrzem. Sprawdzić poziom chłodziwa. Sprawdzić, czy przełącznik Wł./Wył. na chłodnicy jest w położeniu Wł ESAB AB 2013

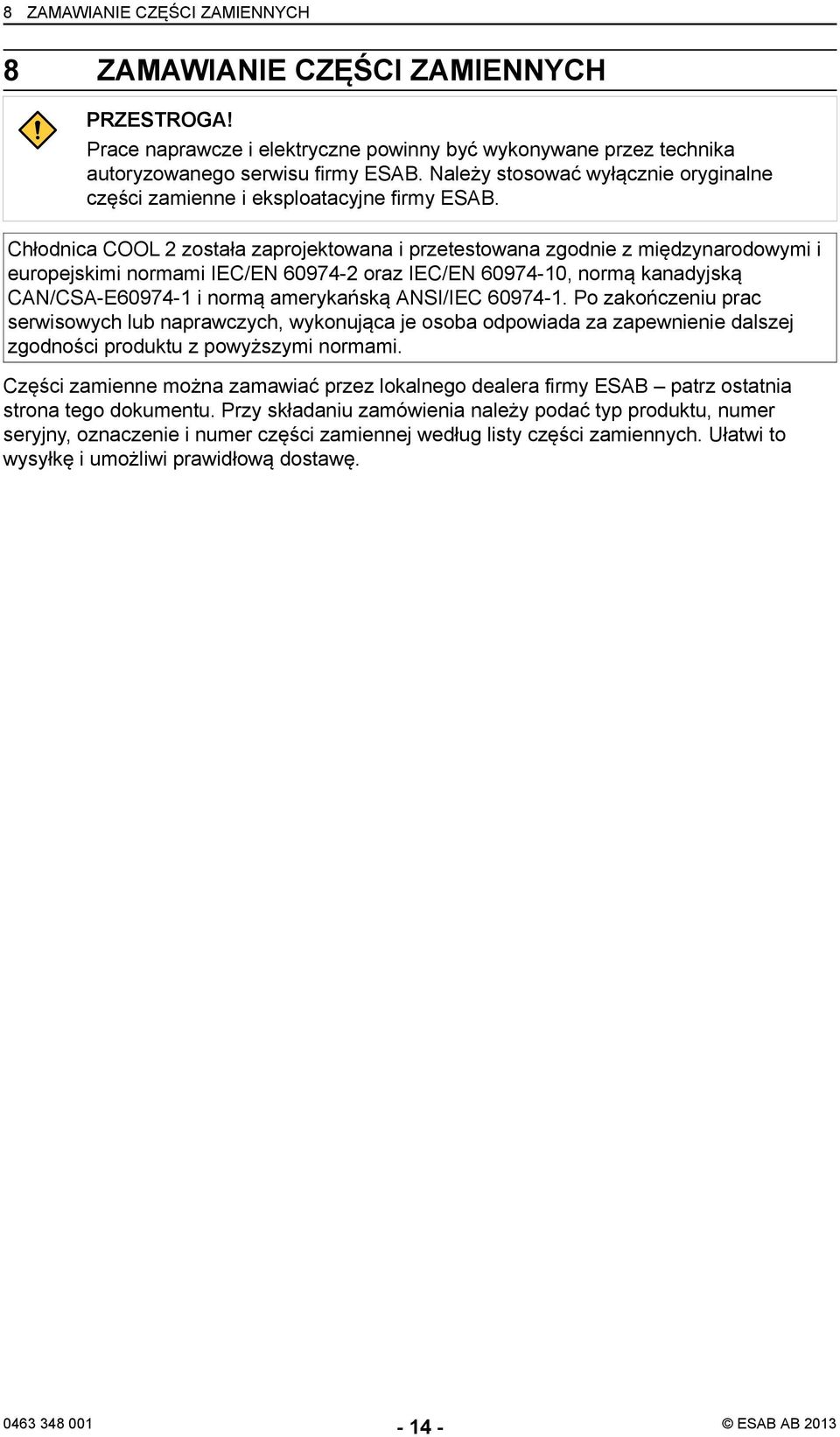

14 8 ZAMAWIANIE CZĘŚCI ZAMIENNYCH 8 ZAMAWIANIE CZĘŚCI ZAMIENNYCH PRZESTROGA! Prace naprawcze i elektryczne powinny być wykonywane przez technika autoryzowanego serwisu firmy ESAB. Należy stosować wyłącznie oryginalne części zamienne i eksploatacyjne firmy ESAB. Chłodnica COOL 2 została zaprojektowana i przetestowana zgodnie z międzynarodowymi i europejskimi normami IEC/EN oraz IEC/EN , normą kanadyjską CAN/CSA-E i normą amerykańską ANSI/IEC Po zakończeniu prac serwisowych lub naprawczych, wykonująca je osoba odpowiada za zapewnienie dalszej zgodności produktu z powyższymi normami. Części zamienne można zamawiać przez lokalnego dealera firmy ESAB patrz ostatnia strona tego dokumentu. Przy składaniu zamówienia należy podać typ produktu, numer seryjny, oznaczenie i numer części zamiennej według listy części zamiennych. Ułatwi to wysyłkę i umożliwi prawidłową dostawę ESAB AB 2013

15 INSTRUKCJA MONTAŻU INSTRUKCJA MONTAŻU ESAB AB 2013

16 INSTRUKCJA MONTAŻU ESAB AB 2013

17 SCHEMAT SCHEMAT ESAB AB 2013

18 DANE POMPY DANE POMPY ESAB AB 2013

19 NUMERY ZAMÓWIENIOWE NUMERY ZAMÓWIENIOWE Ordering Number Denomination Type Cooling unit COOL Spare parts list COOL 2 Technical documentation is available on the Internet at ESAB AB 2013

20 AKCESORIA AKCESORIA ESAB's ready mixed coolant (10 l) ESAB AB 2013

21 AKCESORIA ESAB AB 2013
