1 I /2009 Rev.0 Bester 140, 180, 215 Plus INSTRUKCJA OBSŁUGI LINCOLN ELECTRIC BESTER S.A. ul. Jana III Sobieskiego 19A, Bielawa, Poland

2 Declaration of conformity Deklaracja zgodnoci LINCOLN ELECTRIC BESTER S.A. Declares that the welding machine: Deklaruje, e spawalnicze ródło energii: 2009 Bester 140, 180, 215 Plus conforms to the following directives: spełnia nastpujce dyrektywy: 2006/95/EC, 89/336/CEE, 92/31/CEE and has been designed in conformance with the following norms: i e zostało zaprojektowane zgodnie z wymaganiami nastpujcych norm: EN , EN Paweł Lipiski Operational Director LINCOLN ELECTRIC BESTER S.A. ul. Jana III Sobieskiego 19A, Bielawa, Poland

3 Od LINCOLN ELECTRIC BESTER S.A. DZIKUJEMY! Za dokonanie zakupu tego transformatora spawalniczego. Prosz sprawdzi czy opakowanie i urzdzenie nie s uszkodzone. Reklamacja uszkodzenia powstałego podczas transportu powinna by niezwłocznie zgłoszona do dostawcy (dystrybutora). Dla ułatwienia prosimy o zapisanie na ostatniej stronie (okładka) danych identyfikacyjnych wyrobu. Nazw modelu i numer seryjny moecie pastwo znale na tabliczce znamionowej wyrobu. Zachcamy do przeczytania niniejszej instrukcji i przechowywania jej w ogólnie dostpnym miejscu. W razie odsprzeday urzdzenia innemu uytkownikowi prosz przekaza t instrukcj jako cz kompletu. Dziki temu nowy uytkownik bdzie mógł pozna zasady prawidłowej eksploatacji oraz wszelkie informacje dotyczce bezpieczestwa. Urzdzenie przeznaczone jest do uytku domowego. Nie naley wykorzystywa urzdzenia do celów przemysłowych, ani do innych, do których nie zostało one zaprojektowane. Urzdzenie powinny obsługiwa osoby dorosłe. Dzieci nie powinny obsługiwa ani si nim bawi. Ochrona rodowiska Nie wyrzuca tego produktu razem z odpadami domowymi! Zgodnie z Dyrektyw Europejsk 2002/96/EC Pozbywanie si zuytego Sprztu Elektrycznego i Elektronicznego (Waste Electrical and Electronic Equipment, WEEE) i jej wprowadzeniem w ycie zgodnie z midzynarodowym prawem, zuyty sprzt elektryczny musi by składowany oddzielnie i specjalnie utylizowany. Jako właciciel urzdzenia powiniene otrzyma informacje o zatwierdzonym systemie składowania od naszego lokalnego przedstawiciela. Stosujc te wytyczne bdziesz chronił rodowisko i zdrowie człowieka! Oddajc urzdzenie do utylizacji naley równie zadba o to by usun wszelkie zagroenia z nim zwizane: Odci przewody zasilajce tu przy urzdzeniu. LINCOLN ELECTRIC BESTER S.A. ul. Jana III Sobieskiego 19A, Bielawa, Poland

4 Spis treci Opis urzdzenia... 2 Bezpieczestwo uytkowania... 3 Elementy obsługi Bester 140 Plus Turbo... 5 Elementy obsługi Bester 180 Plus Turbo... 6 Elementy obsługi Bester 215 Dual Plus... 7 Instrukcja instalacji i eksploatacji... 8 Warunki eksploatacji... 8 Przyłczanie do sieci zasilajcej... 8 Spawanie... 9 Cykl pracy Konserwacja i naprawa Obowizki uytkownika Dane techniczne Bester 140 Plus Turbo Bester 180 Plus Turbo Bester 215 Plus Dual Wykaz czci zamiennych Bester 140 Plus Turbo Bester 180 Plus Turbo Bester 215 Plus Dual Schematy Przepisy w sprawie bezpieczestwa i higieny pracy WEEE Bester 140 Plus Turbo Bester 180 Plus Turbo Bester 215 Plus Dual... 27

5 Opis urzdzenia Transformator spawalniczy serii Bester.. Plus, który Pastwo zakupilicie jest regulowanym ródłem prdu przemiennego do rcznego spawania łukowego metod MMA o ograniczonym czasie obcienia. Przeznaczony jest do uytku nieprofesjonalnego do spawania elementów ze stali konstrukcyjnej niskowglowej przy uyciu elektrod otulonych o rednicy od 1,4(1.6) do 4,0 mm. Prd spawania jest płynnie regulowany przy pomocy korbki. Prac maszyny steruje wyłcznik termiczny, który przerywa dopływ zasilania sieciowego, gdy uzwojenia transformatora osign maksymaln dopuszczaln temperatur oraz zapala ółt lampk sygnalizacyjn. Po ostygniciu maszyna automatycznie powraca do pracy. Ustawiony prd spawania mona odczyta na skalowanej podziałce znajdujcej si na górnej czci obudowy. Dziki małym wymiarom i masie, urzdzenie to mona łatwo przenosi i stosowa do wykonania drobnych prac spawalniczych. Transformator Bester znajduje zastosowanie wszdzie tam, gdzie prace spawalnicze s mało intensywne, czyli w warsztatach rzemielniczych, warsztatach naprawczych oraz gospodarstwach domowych i rolnych. Zalecamy spawanie elektrodami rutylowymi Lincoln Electric nastpujcych typów: - OMNIA 46 - PANTAFIX - BESTER 6013 Transformator Bester wyposaony jest w: - przewód spawalniczy z uchwytem elektrodowym; - przewód spawalniczy zaciskiem masowym; - przewód zasilajcy z wtyczk. Bester 215 posiada dwa przewody sieciowe z wtyczkami na 230V i 400V. 2

6 Bezpieczestwo uytkowania OSTRZEENIE: Instalacj i eksploatacj tego urzdzenia mona dokona tylko po dokładnym zapoznaniu si z instrukcj obsługi. Nieprzestrzeganie zalece zawartych w tej instrukcji moe narazi uytkownika na powane obraenie ciała, mier lub uszkodzenie samego urzdzenia. Lincoln Electric Bester S.A. nie ponosi odpowiedzialnoci za uszkodzenia spowodowane niewłaciw instalacj, niewłaciw konserwacj lub nienormaln obsług. OSTRZE ENIE: Symbol ten wskazuje, e bezwzgldnie musz by przestrzegane instrukcje dla uniknicia powanego obraenia ciała, mierci lub uszkodzenia samego urzdzenia. Chro siebie i innych przed moliwym powanym obraeniem ciała lub mierci. CZYTAJ ZE ZROZUMIENIEM INSTRUKCJ: Przed rozpoczciem uytkowania tego urzdzenia, przeczytaj niniejsz instrukcj ze zrozumieniem. Łuk spawalniczy moe by niebezpieczny. Nieprzestrzeganie instrukcji tutaj zawartych moe spowodowa powane obraenia ciała, mier lub uszkodzenie urzdzenia. PORA ENIE ELEKTRYCZNE MO E ZABI: To urzdzenie spawalnicze wytwarza napicie o wartoci około 55 V. Nie dotyka elektrody, uchwytu spawalniczego lub podłczonego materiału spawanego, gdy urzdzenie jest załczone do sieci. Odizolowa siebie od elektrody, uchwytu spawalniczego i podłczonego materiału spawanego. PROMIENIE ŁUKU MOG POPARZY: Stosowa mask ochronn z odpowiednim filtrem i osłony dla zabezpieczenia oczu przed promieniami łuku podczas spawania lub nadzoru procesu spawania. Dla ochrony skóry stosowa odpowiedni odzie wykonan z wytrzymałego i niepalnego materiału. Chroni personel postronny, znajdujcy si w pobliu przy pomocy odpowiednich, niepalnych ekranów lub ostrzega ich przed patrzeniem na łuk lub wystawianiem si na jego oddziaływanie. ISKRY MOG SPOWODOWA PO AR LUB WYBUCH: Usuwa wszelkie zagroenie poarem z obszaru prowadzenia prac spawalniczych. W pogotowiu powinny by odpowiednie rodki ganicze. Iskry i rozgrzany materiał pochodzce od procesu spawania łatwo przenikaj przez małe szczeliny i otwory do przyległego obszaru. Nie spawa adnych pojemników, bbnów, zbiorników lub materiału dopóki nie zostan przedsiwzite odpowiednie kroki zabezpieczajce przed pojawieniem si łatwopalnych lub toksycznych gazów. Nigdy nie uywa tego urzdzenia w obecnoci łatwopalnych gazów, oparów lub łatwopalnych cieczy. 3

7 OPARY I GAZY MOG BY NIEBEZPIECZNE: W procesie spawania mog powstawa opary i gazy niebezpieczne dla zdrowia. Unika wdychania tych oparów i gazów. Dla uniknicia takiego ryzyka musi by zastosowana odpowiednia wentylacja lub wycig usuwajcy opary i gazy ze strefy oddychania. URZDZENIE ZASILANE ELEKTRYCZNIE: Przed przystpieniem do jakichkolwiek czynnoci konserwacyjnych i naprawczych przy tym urzdzeniu naley odłczy jego zasilanie sieciowe. URZDZENIE ZASILANE ELEKTRYCZNIE: Regularnie sprawdza przewody: zasilajcy oraz spawalnicze z uchwytem spawalniczym i zaciskiem uziemiajcym. Jeeli zostanie zauwaone jakiekolwiek uszkodzenie izolacji, natychmiast naley naprawi lub wymieni przewód. Dla uniknicia ryzyka przypadkowego zwarcia nie kła uchwytu spawalniczego bezporednio na stół spawalniczy lub na inn powierzchni majc kontakt z zaciskiem uziemiajcym. POLE ELEKTROMAGNETYCZNE MO E BY NIEBEZPIECZNE: Prd elektryczny płyncy przez jakikolwiek przewodnik wytwarza wokół niego pole elektromagnetyczne. Pole elektromagnetyczne moe zakłóca prac rozruszników serca i spawacze z wszczepionym rozrusznikiem serca przed podjciem pracy z tym urzdzeniem powinni skonsultowa si ze swoim lekarzem. SPAWANY MATERIAŁ MO E POPARZY: Proces spawania wytwarza du ilo ciepła. Rozgrzane powierzchnie i materiał w polu pracy mog spowodowa powane poparzenia. Stosowa rkawice i szczypce, gdy dotykamy lub przemieszczamy spawany materiał w polu pracy. ZGODNO Z CE: Urzdzenie to spełnia zalecenia Europejskiego Komitetu CE. WIRUJCE CZCI S NIEBEZPIECZNE: W urzdzeniu tym znajduje si wentylator. Przez otwory wentylacyjne nie wkłada adnych przedmiotów. 4

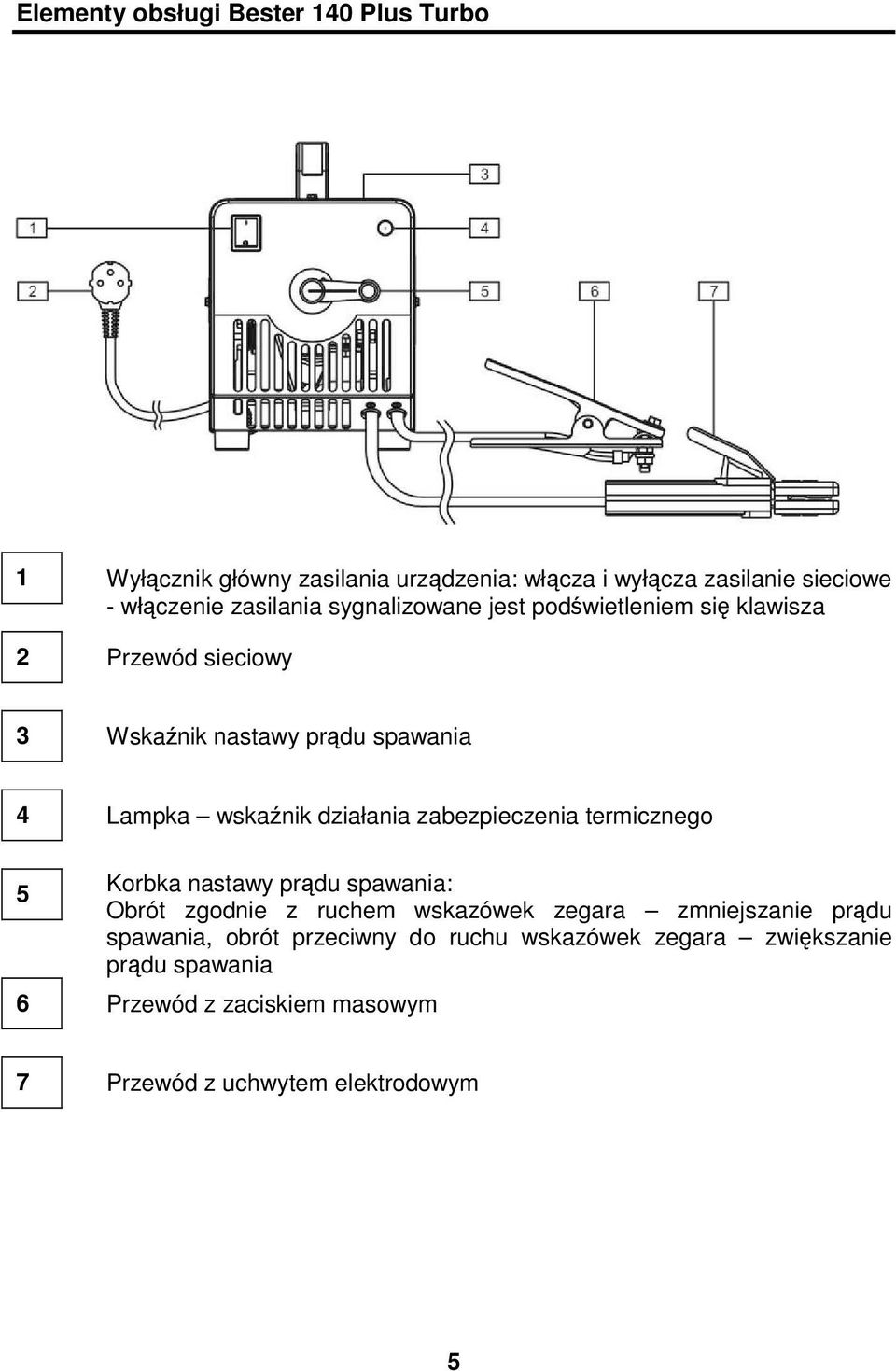

8 Elementy obsługi Bester 140 Plus Turbo 1 Wyłcznik główny zasilania urzdzenia: włcza i wyłcza zasilanie sieciowe - włczenie zasilania sygnalizowane jest podwietleniem si klawisza 2 Przewód sieciowy 3 Wskanik nastawy prdu spawania 4 Lampka wskanik działania zabezpieczenia termicznego 5 Korbka nastawy prdu spawania: Obrót zgodnie z ruchem wskazówek zegara zmniejszanie prdu spawania, obrót przeciwny do ruchu wskazówek zegara zwikszanie prdu spawania 6 Przewód z zaciskiem masowym 7 Przewód z uchwytem elektrodowym 5

9 Elementy obsługi Bester 180 Plus Turbo 1 Wyłcznik główny zasilania urzdzenia: włcza i wyłcza zasilanie sieciowe 2 Przewód sieciowy 3 Wskanik nastawy prdu spawania 4 Lampka wskanik działania zabezpieczenia termicznego 5 Lampka wskanik załczenia napicia sieciowego 6 Korbka nastawy prdu spawania: Obrót zgodnie z ruchem wskazówek zegara zwikszanie prdu spawania, obrót przeciwny do ruchu wskazówek zegara zmniejszanie prdu spawania 7 Przewód z zaciskiem masowym 8 Przewód z uchwytem elektrodowym 6

10 Elementy obsługi Bester 215 Plus Dual 1 Wyłcznik główny zasilania urzdzenia: połoenie rodkowe wyłczenie urzdzenia, obrót w lewo zasilanie 230V, obrót w prawo zasilanie 400V 2 Przewód sieciowy 400V 3 Przewód sieciowy 230V 4 Wskanik nastawy prdu spawania 5 Lampka wskanik działania zabezpieczenia termicznego 6 Lampka wskanik załczenia napicia sieciowego 7 Korbka nastawy prdu spawania: Obrót zgodnie z ruchem wskazówek zegara zwikszanie prdu spawania, obrót przeciwny do ruchu wskazówek zegara zmniejszanie prdu spawania 8 Przewód z zaciskiem masowym 9 Przewód z uchwytem elektrodowym 7

11 Instrukcja instalacji i eksploatacji Przed instalacj i rozpoczciem uytkowania naley przeczyta równie rozdział Obowizki uytkownika. Warunki eksploatacji Urzdzenie to moe by eksploatowane w miejscu, gdzie wystpuje swobodna cyrkulacja czystego powietrza bez ograniczenia przepływu powietrza do i od wentylatora. Urzdzenie powinno by umieszczone z dala od urzdze sterowanych drog radiow. Jego normalna praca moe niekorzystnie wpłyn na ulokowane w pobliu urzdzenia sterowane radiowo, co moe doprowadzi do obrae ciała lub uszkodzenia tych urzdze. Naley ograniczy do minimum brud i kurz, które mog przedosta si do urzdzenia. Urzdzenie posiada stopie ochrony obudowy IP21 nie nadaje si do stosowania w czasie opadów deszczu i niegu. Do przenoszenia urzdzenia naley wykorzystywa rczk. Nie uywa tego urzdzenia w temperaturach otoczenia wyszych ni 40 C i niszych ni -10 C. Gdy urzdzenie jest załczone do sieci, nie naley przykrywa go np. papierem, tektur lub szmat. Przyłczanie do sieci zasilajcej Przyłczanie transformatora do sieci energetycznej oraz włczenie do systemu ochrony przeciwporaeniowej powinno odby si zgodnie z obowizujcymi przepisami. Przed podłczeniem urzdzenia do sieci naley upewni si, czy przełcznik sieciowy znajduje si w połoeniu O. Sprawdzi przed załczeniem warto napicia zasilania. Dopuszczalna warto napicia zasilania urzdzenia podana jest na tabliczce znamionowej oraz w rozdziale Dane techniczne. Bester 140 Plus Turbo i Bester 180 Plus Turbo przystosowane s do współpracy z 1-fazow, 3-przewodow sieci 230V/ 50Hz. Sie powinna by zabezpieczona bezpiecznikiem zwłocznym lub wyłcznikiem nadprdowym w wersji z charakterystyk C lub D. Bester 215 Plus Dual przystosowany jest do współpracy z 3-fazow, 5- przewodow sieci 3x400V/50Hz, w której s rozdzielone przewody N i PE oraz 1- fazow, 3-przewodow sieci 230V/50Hz. Sie 3-fazowa powinna by zabezpieczona bezpiecznikami zwłocznymi lub wyłcznikiem nadprdowym o charakterystyce C lub D. W zalenoci od rodzaju dysponowanej sieci zasilajcej naley w urzdzeniu wybra przełcznikiem wyboru napicia odpowiedni warto 230V lub 400V. Uwaga: Bester 215 Plus Dual do współpracy z sieci 3-fazow wyposaony jest we wtyczk 5-bolcow. Wymiana wtyczki na 4-bolcow jest niedozwolona, poniewa grozi to poraeniem prdem elektrycznym i moe spowodowa uszkodzenie urzdzenia. 8

12 Spawanie Podłczy przewód spawalniczy z zaciskiem masowym do spawanego przedmiotu lub do metalowego stołu, na którym ułoy przedmioty spawane. Sprawdzi czy jest dobry kontakt. Powierzchnie spawane powinny by czyste tzn. wolne od rdzy, farby itp. Włczy wtyczk przewodu sieciowego do odpowiedniego gniazda sieci energetycznej. Załoy elektrod przeznaczon dla prdu przemiennego do uchwytu elektrodowego. Włczy zasilanie ustawiajc: - dla Bester 140 Plus Turbo przycisk wyłcznika klawiszowego w połoeniu I. Zawieci si lampka podwietlajca przycisk wyłcznika. - dla Bester 180 Plus Turbo pokrtło łcznika w połoeniu I. Załczenie sygnalizowane jest wieceniem białej lampki obok łcznika. - dla Bester 215 Plus pokrtło przełcznika w połoeniu 230V lub 400V stosownie do wybranej wczeniej sieci zasilajcej. Załczenie sygnalizowane jest wieceniem białej lampki obok przełcznika. Stosownie do gruboci spawanych przedmiotów, rodzaju spoiny i typu złcza nastawi za pomoc korbki nastawy prdu odpowiedni warto prdu spawania. Na skali odczytu prdu podana jest rednica elektrody odpowiednia dla okrelonej wartoci prdu spawania. Zajarzy łuk przez opuszczenie kocówki elektrody na powierzchni spawanych elementów. Nastpnie podnie elektrod na wysoko ok. 2 3 mm. Odchylenie elektrody od pionu powinno wynosi Po zajarzeniu łuku naley utrzymywa elektrod w odpowiedniej odległoci od przedmiotów spawanych. Odległo ta powinna by równa rednicy elektrody. Zachowujc przepisy BHP wykona spawanie. Zapalenie si ółtej lampki oznacza, e zabezpieczenie termiczne przerwało obwód zasilajcy urzdzenia. Po zganiciu lampki mona wznowi spawanie. Operacj spawania zakoczy po nieznacznym cofniciu elektrody, aby wypełni krater. Nastpnie podnie szybko elektrod nad jeziorko spawalnicze, aby zgasi łuk. Po zakoczeniu spawania wyłczy urzdzenie. Uwaga Nie naley krci dalej korbk nastawy prdu po wyczuwalnej zmianie oporu, czyli gdy wskazówka na skali osignie skrajne połoenia. 9

13 Cykl pracy Bester.Plus to spawalnicze ródło energii o ograniczonym czasie pracy. Gdy uzwojenia transformatora osign graniczn temperatur, zabezpieczenie termiczne wyłczy napicie w obwodzie zasilania. Po ostygniciu trwajcym od kilku do kilkunastu minut zabezpieczenie powraca do pierwotnego stanu i nastpuje załczenie do pracy. Moliwoci eksploatacyjne okrelone s przez czasy obcienia (pracy) i powrotu (przerwy), które podane s na tabliczce znamionowej znajdujcej si na boku urzdzenia oraz zawarte s w niniejszej instrukcji. Czas obcienia (t w) to redni czas spawania (z kilku cykli) znamionowym prdem odpowiadajcym danej elektrodzie po osigniciu przez urzdzenie stanu nagrzania. Czas powrotu (t r) to redni czas przerwy w pracy (z kilku cykli) potrzebny na ostygnicie urzdzenia po osigniciu stanu nagrzania. 10

14 Konserwacja i naprawa Uwaga: Przed kad czynnoci konserwacyjn i serwisow urzdzenie musi by odłczone od sieci zasilajcej. Konserwacja bieca: Sprawdzi stan izolacji przewodu sieciowego. Uszkodzon izolacj naprawi lub zleci wymian przewodu w autoryzowanym punkcie serwisowym. Sprawdzi stan techniczny przewodów spawalniczych z uchwytem elektrodowym i zaciskiem masowym. Otwory wlotu oraz wylotu powietrza utrzyma w czystoci. Sprawdzi czy działa wentylator. Konserwacja okresowa (nie rzadziej ni raz w roku): Doprowadzi urzdzenie do czystoci. Wykorzystujc strumie suchego powietrza (pod niskim cinieniem) usun kurz z czci zewntrznych oraz odkurzy wntrze. Nie naley czyci przy pomocy płynów łatwo palnych. Obudow naley czyci ciepł wod i łagodnym detergentem. Nie stosowa alkoholu ani rozpuszczalników. Sprawdzi czy nie zostały polunione połczenia rubowe i w razie potrzeby dokrci je. Posmarowa gwint ruby napdu bocznika magnetycznego uywajc smaru odpornego na działanie wysokiej temperatury /150 C/. Naprawa Uwaga: W celu dokonania jakiejkolwiek naprawy zaleca si kontakt z najbliszym autoryzowanym punktem serwisowym lub serwisem producenta. Dokonywanie napraw przez osoby lub firmy nie posiadajce autoryzacji spowoduje utrat praw gwarancyjnych. Po kadej naprawie serwis powinien wykona odpowiednie sprawdzenia majce wpływ na zapewnienie bezpieczestwa uytkowania. 11

15 Obowizki uytkownika Transformator spawalniczy typu Bester... Plus został zaprojektowany zgodnie z normami i zharmonizowanymi z nimi dyrektywami wymienionymi w Deklaracji zgodnoci na pocztku niniejszej instrukcji oraz z zaleceniami dotyczcymi kompatybilnoci elektromagnetycznej (EMC). Pomimo tego uytkownik jest odpowiedzialny za eksploatowanie urzdzenia w odpowiednich miejscach i sprawdzanie, czy ta eksploatacja nie powoduje zakłóce w pracy innych urzdze. Transformator naley uywa w takich miejscach, aby stosowanie jego nie powodowało zakłóce w funkcjonowaniu urzdze wraliwych na pole elektromagnetyczne np. telefonów, odbiorników radiowych lub telewizyjnych, kart magnetycznych i monitorów. Uytkownik musi te podj odpowiednie działania, aby zdrowie i ycie jego oraz osób trzecich w przypadku posiadania osobistych urzdze medycznych takich jak rozrusznik serca, aparat słuchowy czy stymulator rdzenia krgowego nie zostało naraone na niebezpieczestwo. Uwaga: Uytkownikiem w rozumieniu niniejszej instrukcji jest dowolna osoba fizyczna lub prawna, która samodzielnie lub na polecenie dokonuje obsługi tego urzdzenia. W przypadkach szczególnych (leasing, dzierawa) uytkownikiem jest osoba, która przejła urzdzenie na podstawie umowy zawartej z włacicielem urzdzenia. Właciciel urzdzenia musi zadba o to, aby uytkownik zaznajomił si z t instrukcj. 12

16 Dane techniczne Bester 140 Plus Turbo Bester 180 Plus Turbo Parametry wejciowe Znamionowe napicie zasilania 230 [V]±10% 230 [V]±10% Czstotliwo napicia zasilania 50/60 [Hz] Znamionowy maksymalny prd zasilania 28 [A] 36 [A] Maksymalny efektywny prd zasilania 12 [A] 13 [A] Znamionowy maksymalny pobór mocy z sieci Parametry wyjciowe 6,5 [kva] 8,3 [kva] Zakres regulacji prdu spawania [A] [A] Napicie wyjciowe w stanie bez obcienia [V] [V] Charakterystyka spawania Czas pracy / czas przerwy dla elektrody 1,4/1,6 Opadajca 1500 / 500 s 1400 / 900 s Czas pracy / czas przerwy dla elektrody 2,0 400 / 500 s 830 / 720 s Czas pracy / czas przerwy dla elektrody 2,5/2,6 180 / 560 s 270 / 730 s Czas pracy / czas przerwy dla elektrody 3,2 110 / 650 s 125 / 700 s Czas pracy / czas przerwy dla elektrody 4,0-80 / 730 s Pozostałe parametry techniczne Zakres stosowanych elektrod 1,4 3,2 [mm] 1,4 4,0 [mm] Stopie ochrony obudowy IP21 Klasa ochronnoci p. poraeniowej I Klasa izolacji transformatorów H Zakres temperatur pracy -10 do +40 [ C] Klasyfikacja EMC Klasa A, Grupa 2 Dopuszczalna wilgotno wzgldna (t=20 C) 90 [%] Masa 17,5 [kg] 19,5 [kg] 13

17 Wymiary (bez kabli) /szer. x wys. x gł. Parametry sieci zasilajcej 183 x 285 x 475 [mm] 213 x 295 x 440 [mm] Przewód na przyłczu 3 x 1,5 mm 2 3 x 2,5 mm 2 Bezpiecznik zwłoczny lub wyłcznik nadprdowy 20 A 25A C20 lub D20 C25 lub D25 Bester 215 Plus Dual Parametry wejciowe Znamionowe napicie zasilania 230 [V]±10% 400 [V]±10% Czstotliwo napicia zasilania 50/60 [Hz] Znamionowy maksymalny prd zasilania 36 [A] 22,5 [A] Maksymalny efektywny prd zasilania 12,5 [A] 7 [A] Znamionowy maksymalny pobór mocy z sieci Parametry wyjciowe 8,3 [kva] 9 [kva] Zakres regulacji prdu spawania [A] [A] Napicie wyjciowe w stanie bez obcienia [V] [V] Charakterystyka spawania Czas pracy / czas przerwy dla elektrody 1,4/1,6 Opadajca / / 685 s Czas pracy / czas przerwy dla elektrody 2,0 607 / 625 s 615 / 580 s Czas pracy / czas przerwy dla elektrody 2,5/2,6 205 / 580 s 300 / 560 s Czas pracy / czas przerwy dla elektrody 3,2 105 / 660 s 105 / 565 s Czas pracy / czas przerwy dla elektrody 4,0 75 / 730 s 62 / 665 s 14

18 Pozostałe parametry techniczne Zakres stosowanych elektrod [mm] 1,4 4,0 Stopie ochrony obudowy IP21 Klasa ochronnoci p. poraeniowej I Klasa izolacji transformatorów H Zakres temperatur pracy [ C] -10 do +40 Klasyfikacja EMC Klasa A, Grupa 2 Dopuszczalna wilgotno wzgldna (t=20 C) 90 [%] Masa 20 [kg] Wymiary (bez kabli) /szer. x wys. x gł. 213 x 295 x 440 [mm] Parametry sieci zasilajcej Przewód na przyłczu 3 x 2,5 mm 2 5 x 1,5 mm 2 Bezpiecznik zwłoczny lub wyłcznik nadprdowy 25 A 16 A C25 lub D25 C16 lub D16 15

19 Wykaz czci zamiennych Bester 140 Plus Turbo Code 1133 B L.p. Nazwa czci Indeks Ilo 1 RCZKA BOTECO B M R 1 2 OBUDOWA R /02R 1 3 KOŁEK D R 2 4 TRANSFORMATOR R /84R 1 5 BOCZNIK KOMPLETNY C R 1 6 LAMPKA LS-3P1/D5 ÓŁTA 250V R 1 7 ŁCZNIK 0/I W R 1 8 KORBA R 1 9 PRZEWÓD SPAWALNICZY Z ZACISKIEM MASOWYM R R 1 10 ZACISK MASOWY EC150-CC R 1 11 PRZEWÓD SPAWALNICZY Z UCHWYTEM ELEKTRODOWYM R R 1 12 UCHWYT ELEKTRODOWY EH200-LT R 1 13 PODSTAWA R /08R 1 14 NÓ KA GUMOWA R 4 15 PRZEWÓD SIECIOWY R R 1 16

20 16 FG-12 OSŁONA R 1 17 WENTYLATOR A2123HBT.GN R 1 18 WYŁCZNIK TERMICZNY 2511L R 1 19 OKABLOWANIE R R 1 20 NALEPKA R 1 21 NALEPKA OSTRZEGAWCZA R 1 22 NALEPKA NA PŁYT PRZEDNI R R 1 23 NALEPKA SKALA R 1 24 NALEPKA LOGO R 1 25 NALEPKA MASA D R 1 26 NALEPKA SIE D R 1 27 NALEPKA WEEE R R 1 17

21 Bester 180 Plus Turbo Code 1134 B L.p. Nazwa czci Indeks Ilo 1 RCZKA BOTECO B M R 1 2 OBUDOWA R /02R 1 3 TRANSFORMATOR R /84R 1 4 CZUJNIK TEMPERATURY VEBE R 1 5 WENTYLATOR A2123HBT.GN R 1 6 PRZEWÓD SIECIOWY R R 1 7 NÓ KA GUMOWA R 4 8 PODSTAWA R /08R 1 9 PRZEWÓD SPAWALNICZY Z UCHWYTEM ELEKTRODOWYM R R 1 10 UCHWYT ELEKTRODOWY EH200-LT R 1 11 PRZEWÓD SPAWALNICZY Z ZACISKIEM MASOWYM R R 1 12 ZACISK MASOWY EC150-CC R 1 13 LAMPKA LS-3P1/D5 ÓŁTA 400V R 1 14 ŁCZNIK SK "S01" R 1 18

22 15 LAMPKA R R 1 16 KORBA R 1 17 RUBA R R 1 18 ZAWLECZKA R R 1 19 BOCZNIK KOMPLETNY R R 1 20 OKABLOWANIE R R 1 21 NALEPKA MASA D R 1 22 NALEPKA NA PŁYT PRZEDNI R R 1 23 NALEPKA LOGO R 1 24 NALEPKA WEEE R R 1 25 NALEPKA SKALA R 1 26 NALEPKA OSTRZEGAWCZA R 1 19

23 Bester 215 Plus Dual Code L.p. Nazwa czci Indeks Ilo 1 RCZKA BOTECO B M R 1 2 OBUDOWA R /02R 1 3 TRANSFORMATOR R /84R 1 4 CZUJNIK TEMPERATURY VEBE R 1 5 WENTYLATOR A2123HBT.GN R 1 6 PRZEWÓD SIECIOWY R R 1 7 PRZEWÓD SIECIOWY R R 1 8 NÓ KA GUMOWA R 4 9 PODSTAWA R /08R 1 10 PRZEWÓD SPAWALNICZY Z R R UCHWYTEM ELEKTRODOWYM 1 11 UCHWYT ELEKTRODOWY EH200-LT R 1 12 PRZEWÓD SPAWALNICZY Z R R ZACISKIEM MASOWYM 1 13 ZACISK MASOWY EC150-CC R 1 14 LAMPKA LS-3P1/D5 ÓŁTA 400V R 1 20

24 15 ŁCZNIK ŁK16R-3.83 S07/L R 1 16 LAMPKA R R 1 17 KORBA R 1 18 RUBA R R 1 19 ZAWLECZKA R R 1 20 BOCZNIK KOMPLETNY R R 1 21 OKABLOWANIE R R 1 22 NALEPKA MASA D R 1 23 NALEPKA NA PŁYT PRZEDNI R R 1 24 NALEPKA LOGO R 1 25 NALEPKA WEEE R R 1 26 NALEPKA SKALA R 1 27 NALEPKA OSTRZEGAWCZA R 1 28 NALEPKA OSTRZEGAWCZA R 1 W sprawach obsługi serwisowej i napraw naley kontaktowa si z najbliszym autoryzowanym punktem serwisowym Lincoln Electric Bester S.A.. Obsługa serwisowa i naprawy przeprowadzane przez nieautoryzowane punkty serwisowe powoduj utrat uprawnie z tytułu gwarancji. Naprawy urzdze i osprztu spawalniczego powinny by wykonywane przez osoby o odpowiednich kwalifikacjach. 21

25 Schematy Schemat ideowy transformatora spawalniczego Bester 140 Plus Turbo Schemat ideowy transformatora spawalniczego Bester 180 Plus Turbo 22

26 Schemat ideowy transformatora spawalniczego Bester 215 Plus Dual 23

27 Wskazówki dotyczce bezpieczestwa i higieny pracy Wskazówki ogólne Urzdzenie uywa zgodnie z przeznaczeniem, tylko do spawania. Uywanie do jakichkolwiek innych prac jest niebezpieczne. Nie wolno uywa urzdzenia do rozmraanie zamarznitych rur. Uywa urzdzenie tylko z przykrcon pokryw. Spawanie ze zdjt pokryw moe spowodowa spalenie transformatora. Nie uywa urzdzenia w pobliu łatwopalnych gazów i materiałów pylcych, które mogłyby dosta si do wntrza urzdzenia. Nie naley urzdzenie schładza wod. Wymiana przewodu sieciowego musi by wykonana przez uprawnionego technika z autoryzowanego serwisu. Dozwolone jest tylko stosowanie przewodów pochodzcych od producenta. Przewód sieciowy nie moe by podczas pracy naprony ani zgnieciony przez nóki urzdzenia. Nie stawia cikich przedmiotów na przewodzie sieciowym. Istnieje ryzyko zwarcia ył w przewodzie i powstania poaru. Nie cign urzdzenia za przewód sieciowy po wyjciu go z gniazdka. Wskazówki dotyczce bezpieczestwa dzieci Nie naley zezwala dzieciom na zabaw elementami opakownia. Istnieje ryzyko uduszenia si. Urzdzenie przeznaczone jest do obsługi przez osoby dorosłe. Nie naley zezwala dzieciom na zabaw urzdzeniem. Wskazówki dotyczce instalacji Nie wkłada wtyczki przewodu zasilajcego do obluzowanego gniazdka. Zwróci uwag, czy urzdzenie nie stoi na przewodzie zasilajcym. 24

28 WEEE Bester 140 Code 1127 B Recycle Ref. Fe Al Cu Mosidz PCB Tworzywa sztuczne LCD ST Przewody zewntrzne RCZKA 1 X X OBUDOWA 2 X KOŁKI 3 X TRANSFORMATOR 4 X X X X BOCZNIK 5 X X X X LAMPKA 6 X X ŁCZNIK 7 X X X KORBA 8 X PRZEWODY SPAWALNICZE 9,10 X X X X X PODSTAWA 11 X NÓ KA GUMOWA 12 X PRZEWÓD SIECIOWY 13 X X OSŁONA 14 X WENTYLATOR 15 X X X CZUJNIK 16 X X X X Kondensatory 25

29 Bester 180 Code 1128 B Recycle Ref. Fe Al Cu Mosidz PCB Tworzywa sztuczne LCD ST Przewody zewntrzne RCZKA 1 X X OBUDOWA 2 X TRANSFORMATOR 3 X X X X CZUJNIK 4 X X X X WENTYLATOR 5 X X X PRZEWÓD SIECIOWY 6 X X NÓ KA 7 X PODSTAWA 8 X PRZEWODY SPAWALNICZE 9,10 X X X X X LAMPKI 11,13 X X ŁCZNIK 12 X X X KORBA 14 X RUBA 15 X ZAWLECZKA 16 X BOCZNIK 17 X X Kondensatory 26

30 Bester 215 Code 1129 B Recycle Ref. Fe Al Cu Mosidz PCB Tworzywa sztuczne LCD ST Przewody zewntrzne RCZKA 1 X X OBUDOWA 2 X TRANSFORMATOR 3 X X X X CZUJNIK 4 X X X X WENTYLATOR 5 X X X PRZEWODY SIECIOWE 6,7 X X NÓ KA 8 X PODSTAWA 9 X PRZEWODY SPAWALNICZE 10,11 X X X X X LAMPKI 12,14 X X ŁCZNIK 13 X X X KORBA 15 X RUBA 16 X ZAWLECZKA 17 X BOCZNIK 18 X X Kondensatory 27
