1 SPAWARKA TRANSFORMATOROWA BX1-250C BX1-300C INSTRUKCJA OBSŁUGI PRZED URUCHOMIENIEM I UŻYCIEM URZĄDZENIA ZAPOZNAJ SIĘ Z INSTRUKCJĄ 1

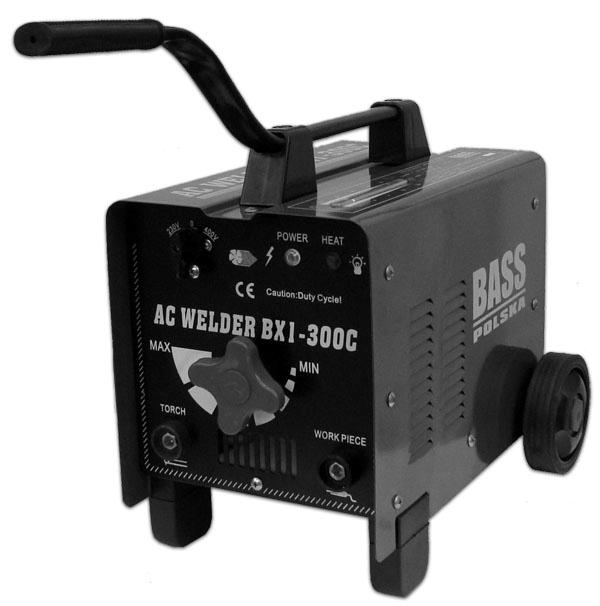

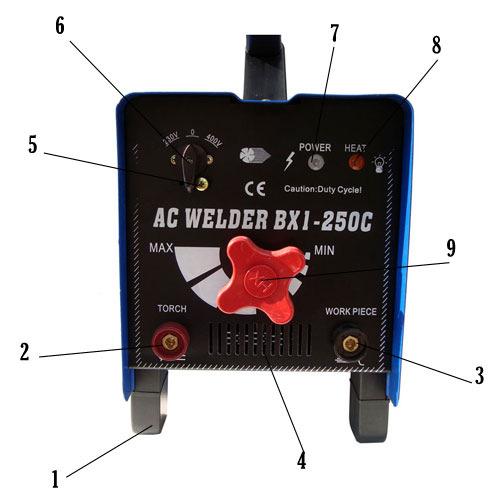

2 CHARAKTERYSTYKA SPAWARKI DANE TECHNICZNE model BX1-250C BX1-300C napięcie zasilające 230/400 V, 50/60 Hz 230/400V, 50/60 Hz napięcie jałowe 50 V 50 V napięcie pracy 26 V 30 V zalecana średnica elektrody 2,5 4 mm 2,5 5 mm pobór mocy 10,0 KVA 14,5 KVA prąd spawania A A cykl pracy 20 % 20 % klasa izolacji F F masa PODPÓRKA 2- GNIAZDO KABLA SPAWALNICZEGO 3- GNIAZDO KABLA MASY 4- OTWÓR WENTYLATORA 5- WKRĘT BLOKUJĄCY ZMIANĘ NAPIĘCIA 6- WŁĄCZNIK ZASILANIA/ WYBÓR NAPIĘCIA 7- WSKAŹNIK ZASILANIA 8- WSKAŹNIK TEMPERATURY 9- POKRĘTŁO ROGULACJI PRĄDU SPAWANIA ZASADY BEZPIECZEŃSTWA Przed użyciem przeczytaj instrukcję aby mieć pewność, że używasz spawarki prawidłowo oraz aby uniknąć wypadków, uszkodzeń ciała oraz otoczenia. Aby użyć spawarkę prawidłowo i uniknąć wypadków śmiertelnych przestrzegaj zasad podanych w instrukcji. Używając spawarki błędnie możesz doprowadzić do wypadków o różnym zagrożeniu dla życia i zdrowia. 2

3 ZASADAY BEZPIECZEŃSTWA: Upewnij się, że miejsce pracy jest odpowiednio przygotowane. Nie pozwól aby niewykwalifikowane osoby zbliżały się do miejsca w którym używana jest spawarka. Osoby z rozrusznikiem serca przed użyciem spawarki muszą skontaktować się z lekarzem. Spawarka powinna być naprawiana i konserwowana przez profesjonalnego serwisanta Aby bezpiecznie używać musisz dokładnie poznać ii zrozumieć działanie urządzenia Nie używaj do innych celów niż spawanie Nie dotykaj gołą ręką elementów urządzenia podczas pracy Używaj materiałów i akcesoriów spawalniczych kompatybilnych ze spawarką Jeśli chcesz wykonywać prace naprawcze urządzenia odłącz je od prądu i odczekaj 5 minut. Używaj odpowiednich kabli, upewnij się, ze nie są uszkodzone Upewnij się, że kable i miejsce ich podłączenia są odpowiednio izolowane Nie używaj spawarki jeśli obudowa jest zdjęta Używaj na suchej izolowanej powierzchni Jeśli pracujesz na wysokości używaj liny zabezpieczającej Przeprowadzaj konserwację i regularne remonty Jeśli nie używasz spawarki odłącz ją od prądu Zawsze używaj odzieży ochronnej, skórzanych rękawic oraz gogli przy spawaniu Ustaw barierki ochronne w miejscu spawania aby zapobiec wypadkom Używaj maski podczas spawania Spawaj w dobrze wentylowanym pomieszczeniu Szczególnie ważne jest używanie maski jeśli spawasz powierzchnie malowane lub platerowane. Iskry i gorący spawany materiał prowadzić mogą do pożaru Nie używaj materiałów łatwopalnych, płynów i gazów podczas spawania i nie spawaj w ich pobliżu. Zwracaj szczególną ostrożność na butlę z gazem. Jej przewrócenie się może prowadzić do wypadków. Używaj butli zgodnie z instrukcją. Nie stawiaj jej w miejscach o wysokiej temperaturze i nasłonecznieniu. Nie zbliżaj elektrody do butli. Nie zbliżaj części ciała do wiatraka Nigdy nie patrz na płomień spawarki bez gogli. Nie zbliżaj końcówek palnika spawalniczego blisko twarzy i oczu. Przy zmianie końcówki i elektrody wyłącz spawarkę. 3

4 ZASADY PRACY WARUNKI ATMOSFERYCZNE I KLIMATYCZNE Temperatura podczas spawania powinna wynosić od -10 o C do +40 o Temperatura przechowywania i transportu od -25 o C do +55 o C Wilgotność nie powinna przekraczać 50% przy temperaturze 40 o C i 90% przy temperaturze 20 o C Maksymalna wysokość 1000m Kąt nachylenia 15 o UMIEJSCOWIENIE Ustaw spawarkę na gładkiej powierzchni wolnej od wibracji 20 metrów od ściany. Miejsce powinno być suche, bez kurzu, pyłu i farby. PODŁĄCZENIE I SPAWANIE Spawarka powinna być podłączona przez rozdzielacz posiadający zabezpieczenie przed obciążeniem, wyłącznik oraz bezpiecznik. Należy się upewnić, że urządzenie jest dobrze uziemione. Spawarka posiada bezpiecznik termiczny, który uruchomi się, zanim temperatura stanie się zbyt wysoka. Jeśli dojdzie do przeciążenia, zapali się czerwona lampka i dalsze spawanie nie będzie możliwe. Cykl pracy Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 30% oznacza, ze po 3 minutach pracy urządzenia jest wymagana 7-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerwy. Cykl pracy zależy od używanego prądu spawania. Podłączenie przewodów spawalniczych Jedna strona przewodu spawalniczego podłączana jest do szybkozłączki na urządzeniu. Druga strona połączona jest ze spawanym obszarem. Musimy mieć pewność, że przewody podłączone są w odpowiednie złączki (kierujemy się oznaczeniami kolorystycznymi) a także, że przewody są szczelnie włożone w urządzenie. Spawany obszar musi być uziemiony w celu zachowania bezpieczeństwa. Spawanie 1. Spawane elementy muszą być czyste i wolne od rdzy. Wyczyścić je szczotką metalową i odtłuścić rozpuszczalnikiem. 2. Ścisnąć spawane części zaciskami śrubowymi 3. Wybrać średnicę elektrody odpowiednią do grubości spawanych elementów. Włożyć elektrodę w uchwyt. Sprawdzić, czy elektroda jest dobrze zamocowana. 4. Zamocować zacisk masy na spawanych elementach. Przewód masowy zamocować jak najbliżej miejsca spawania zapewniając jak najlepszy kontakt z tym miejscem. 4

5 5. Regulujemy natężenie prądu w zależności od średnicy elektrody. 6. Zakładamy rękawice, maskę ochronną i grube ubranie. 7. Włączyć spawarkę wybierając odpowiednie napięcie zasilania za pomocą przełącznika na płycie czołowej. UWAGA: PO WYBORZE WŁAŚCIWEGO NAPIĘCIA ZABLOKOWAĆ PRZEŁĄCZNIK ŚRUBKĄ UNIEMOŻLIWIAJĄCĄ JEGO PRZEKRĘCENIE. WŁĄCZENIE SPAWARKI POD NAPIĘCIE 400 V Z PRZEŁĄCZNIKIEM USTAWIONYM NA 230 V SKUTKUJE SPALENIEM UZWOJEŃ (WYŁĄCZNIK TERMICZNY NIE ZDOŁA ZADZIAŁAĆ). 8. Chroniąc twarz maską, przesuwać elektrodę po spawanych częściach na przestrzeni 1-2 cm, tak aby wytworzyła się iskra. 9. Oddalić elektrodę o 4-5 mm, żeby wzbudzić łuk. 10. Przybliżając elektrodę na 2-3 mm rozpoczynamy spawanie. KONSERWACJA I REMONTY Aby zapewnić długotrwałą i bezpieczną pracę urządzenia należy przeprowadzać prace konserwacyjne, regularne przeglądy i remonty urządzenia. Należy wykonywać przeglądy co 6 miesięcy. Przed rozpoczęciem prac remontowych odłącz spawarkę od prądu. Sprawdzaj czy spawarka nie jest zapylona, jeśli tak oczyść ją. Unikaj pracy w pyle ponieważ może on doprowadzić do niebezpiecznego przegrzewania się urządzenia. Sprawdzaj czy włącznik i wskaźnik przegrzania działa prawidłowo. Postaraj się oczyścić trzon gwintu i jego okolice z kurzu. Następnie naoliw niewielką ilością smaru. Uważaj, żeby nie naoliwić smarownicy (patrz rysunek obok) ponieważ może doprowadzić to do jej uszkodzenia. Zawsze sprawdzaj czy wszystkie śruby i wkręty są dokręcone, jeśli nie- dokręć. Przed użyciem spawarki sprawdź jej wymagania techniczne i specyfikacje i pracuj zgodnie z wytyczonymi ustawieniami. Staraj się nie przeciążać urządzenia ponieważ może to doprowadzić do jego uszkodzenia. Zawsze wyłączaj spawarkę po zakończonej pracy Nie używaj długo spawarki w nasłonecznionym miejscu 5

6 DIAGRAM BUDOWY 1-Pokrętło regulacyjne 2- Przednia tablica 3- Przełącznik napięcia 4- Diody 5- przełącznik 6- Obudowa 7- Ruchomy stalowy klocek 8- Oś śruby 9- Transformator 10- Transmisor 11- Wentylator 12- Tylnia tablica 13- Kratka ochronna 14- Oś koła 15- Koło 16- Podpórka 17- Osłona zewnętrzna 18- Rączka 19- Zacisk masy 20- Uchwyt elektrody 21- Kołek łączący 6
