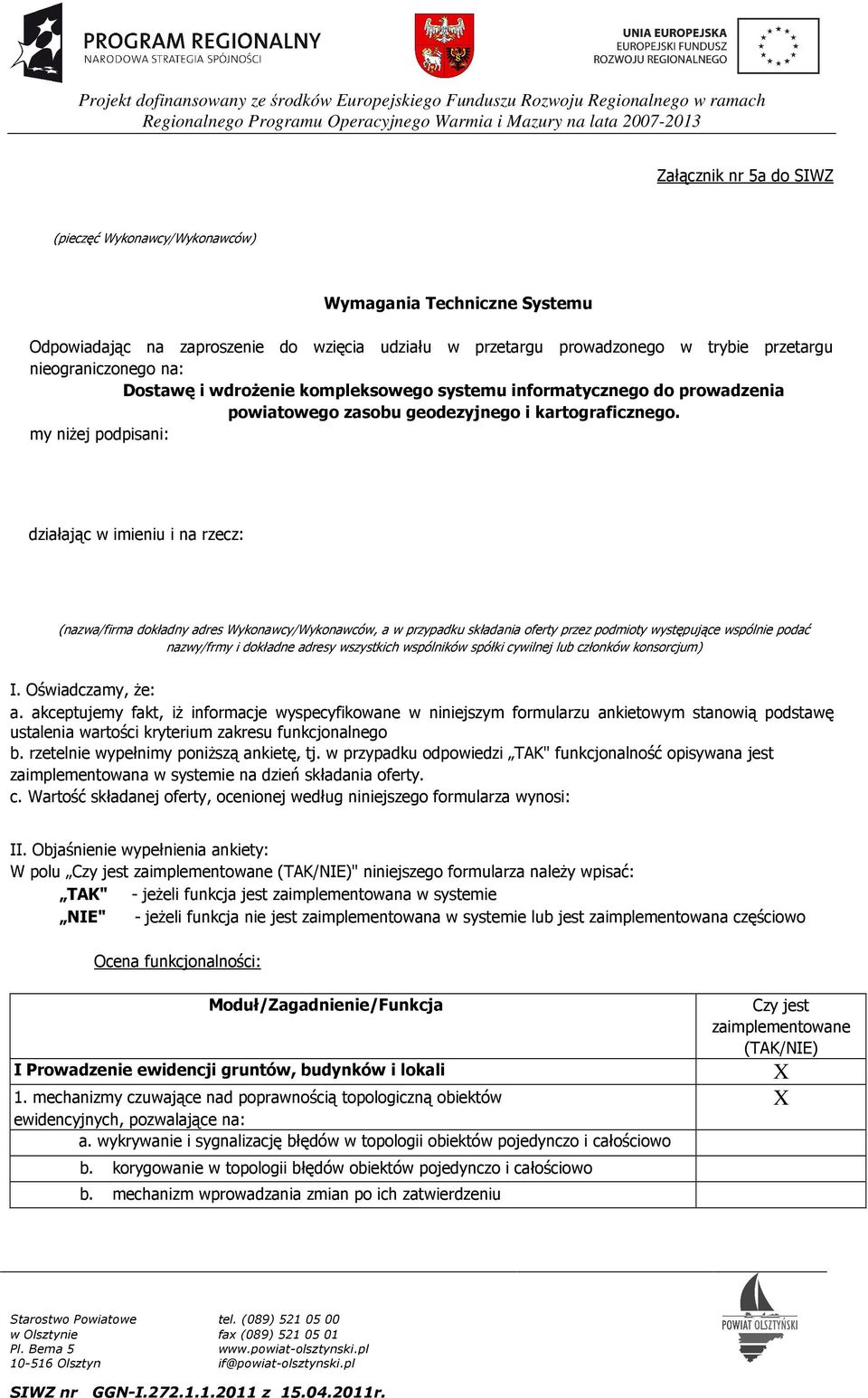

1 Załącznik nr 5a do SIWZ (pieczęć Wykonawcy/Wykonawców) Wymagania Techniczne Systemu Odpowiadając na zaproszenie do wzięcia udziału w przetargu prowadzonego w trybie przetargu nieograniczonego na: Dostawę i wdrożenie kompleksowego systemu informatycznego do prowadzenia powiatowego zasobu geodezyjnego i kartograficznego. my niżej podpisani: działając w imieniu i na rzecz: (nazwa/firma dokładny adres Wykonawcy/Wykonawców, a w przypadku składania oferty przez podmioty występujące wspólnie podać nazwy/frmy i dokładne adresy wszystkich wspólników spółki cywilnej lub członków konsorcjum) I. Oświadczamy, że: a. akceptujemy fakt, iż informacje wyspecyfikowane w niniejszym formularzu ankietowym stanowią podstawę ustalenia wartości kryterium zakresu funkcjonalnego b. rzetelnie wypełnimy poniższą ankietę, tj. w przypadku odpowiedzi TAK" funkcjonalność opisywana jest zaimplementowana w systemie na dzień składania oferty. c. Wartość składanej oferty, ocenionej według niniejszego formularza wynosi: II. Objaśnienie wypełnienia ankiety: W polu Czy jest zaimplementowane (TAK/NIE)" niniejszego formularza należy wpisać: TAK" - jeżeli funkcja jest zaimplementowana w systemie NIE" - jeżeli funkcja nie jest zaimplementowana w systemie lub jest zaimplementowana częściowo Ocena funkcjonalności: Moduł/Zagadnienie/Funkcja I Prowadzenie ewidencji gruntów, budynków i lokali 1. mechanizmy czuwające nad poprawnością topologiczną obiektów ewidencyjnych, pozwalające na: a. wykrywanie i sygnalizację błędów w topologii obiektów pojedynczo i całościowo b. korygowanie w topologii błędów obiektów pojedynczo i całościowo b. mechanizm wprowadzania zmian po ich zatwierdzeniu Czy jest zaimplementowane (TAK/NIE)

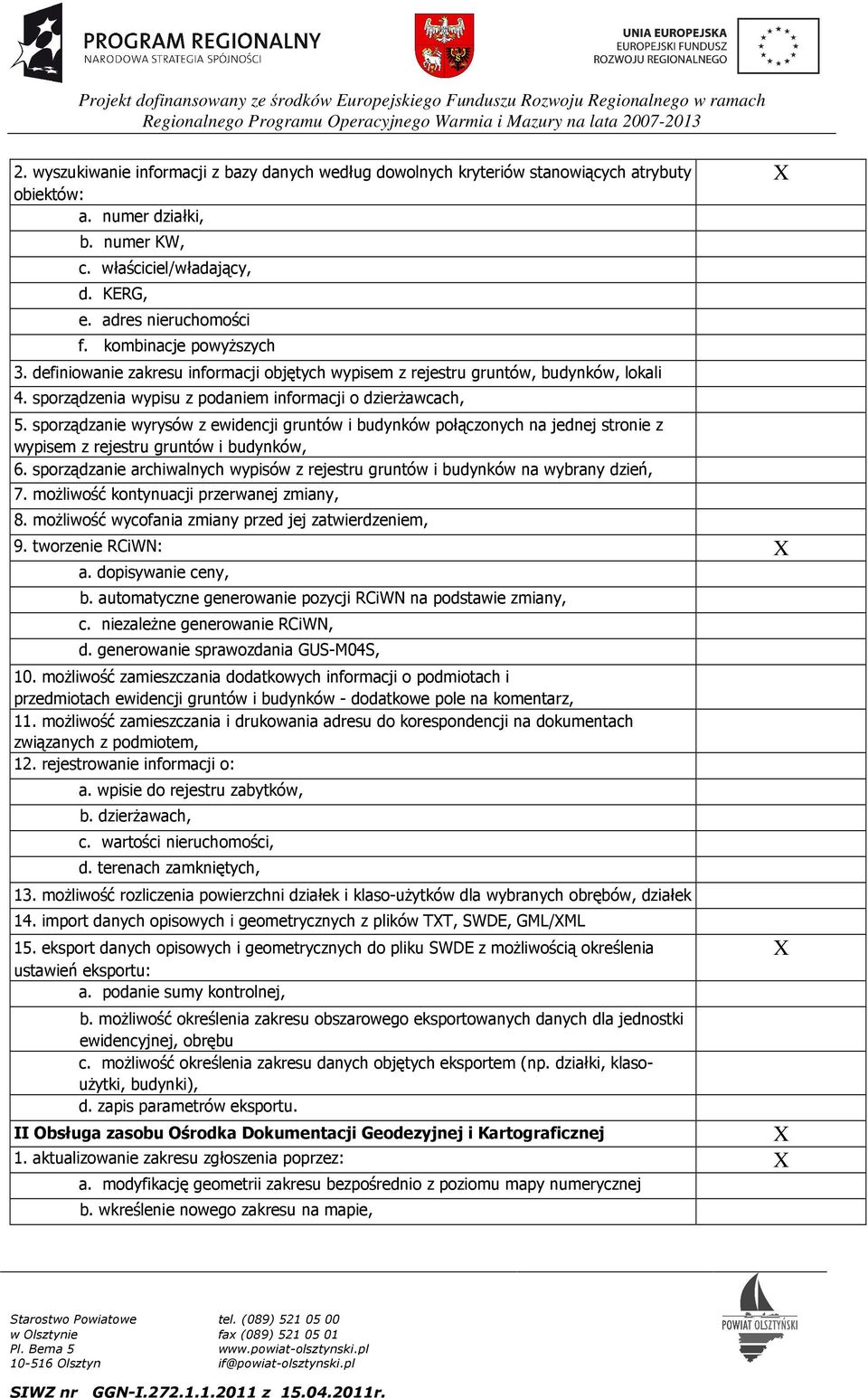

2 2. wyszukiwanie informacji z bazy danych według dowolnych kryteriów stanowiących atrybuty obiektów: a. numer działki, b. numer KW, c. właściciel/władający, d. KERG, e. adres nieruchomości f. kombinacje powyższych 3. definiowanie zakresu informacji objętych wypisem z rejestru gruntów, budynków, lokali 4. sporządzenia wypisu z podaniem informacji o dzierżawcach, 5. sporządzanie wyrysów z ewidencji gruntów i budynków połączonych na jednej stronie z wypisem z rejestru gruntów i budynków, 6. sporządzanie archiwalnych wypisów z rejestru gruntów i budynków na wybrany dzień, 7. możliwość kontynuacji przerwanej zmiany, 8. możliwość wycofania zmiany przed jej zatwierdzeniem, 9. tworzenie RCiWN: a. dopisywanie ceny, b. automatyczne generowanie pozycji RCiWN na podstawie zmiany, c. niezależne generowanie RCiWN, d. generowanie sprawozdania GUS-M04S, 10. możliwość zamieszczania dodatkowych informacji o podmiotach i przedmiotach ewidencji gruntów i budynków - dodatkowe pole na komentarz, 11. możliwość zamieszczania i drukowania adresu do korespondencji na dokumentach związanych z podmiotem, 12. rejestrowanie informacji o: a. wpisie do rejestru zabytków, b. dzierżawach, c. wartości nieruchomości, d. terenach zamkniętych, 13. możliwość rozliczenia powierzchni działek i klaso-użytków dla wybranych obrębów, działek 14. import danych opisowych i geometrycznych z plików TT, SWDE, GML/ML 15. eksport danych opisowych i geometrycznych do pliku SWDE z możliwością określenia ustawień eksportu: a. podanie sumy kontrolnej, b. możliwość określenia zakresu obszarowego eksportowanych danych dla jednostki ewidencyjnej, obrębu c. możliwość określenia zakresu danych objętych eksportem (np. działki, klasoużytki, budynki), d. zapis parametrów eksportu. II Obsługa zasobu Ośrodka Dokumentacji Geodezyjnej i Kartograficznej 1. aktualizowanie zakresu zgłoszenia poprzez: a. modyfikację geometrii zakresu bezpośrednio z poziomu mapy numerycznej b. wkreślenie nowego zakresu na mapie,

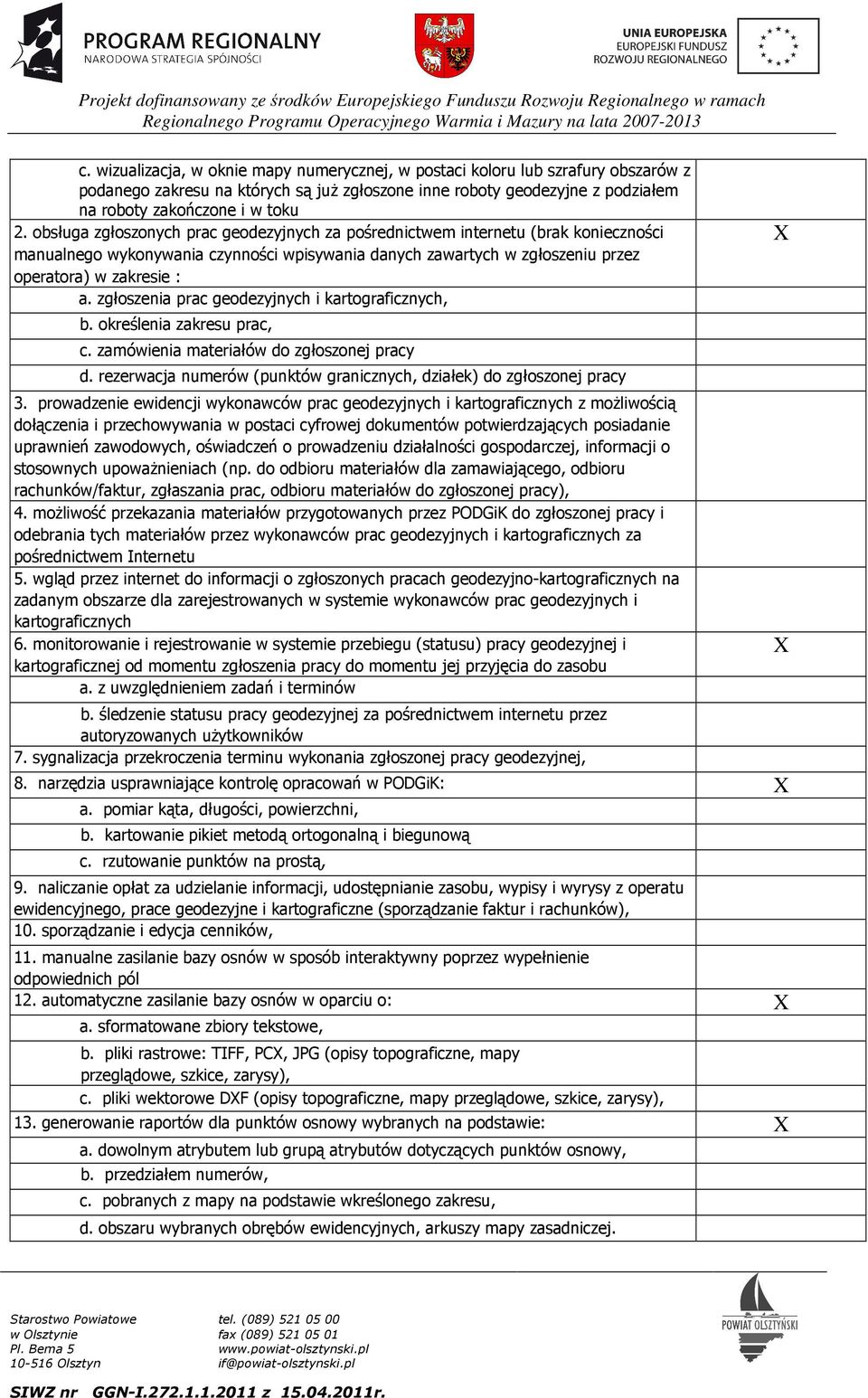

3 c. wizualizacja, w oknie mapy numerycznej, w postaci koloru lub szrafury obszarów z podanego zakresu na których są już zgłoszone inne roboty geodezyjne z podziałem na roboty zakończone i w toku 2. obsługa zgłoszonych prac geodezyjnych za pośrednictwem internetu (brak konieczności manualnego wykonywania czynności wpisywania danych zawartych w zgłoszeniu przez operatora) w zakresie : a. zgłoszenia prac geodezyjnych i kartograficznych, b. określenia zakresu prac, c. zamówienia materiałów do zgłoszonej pracy d. rezerwacja numerów (punktów granicznych, działek) do zgłoszonej pracy 3. prowadzenie ewidencji wykonawców prac geodezyjnych i kartograficznych z możliwością dołączenia i przechowywania w postaci cyfrowej dokumentów potwierdzających posiadanie uprawnień zawodowych, oświadczeń o prowadzeniu działalności gospodarczej, informacji o stosownych upoważnieniach (np. do odbioru materiałów dla zamawiającego, odbioru rachunków/faktur, zgłaszania prac, odbioru materiałów do zgłoszonej pracy), 4. możliwość przekazania materiałów przygotowanych przez PODGiK do zgłoszonej pracy i odebrania tych materiałów przez wykonawców prac geodezyjnych i kartograficznych za pośrednictwem Internetu 5. wgląd przez internet do informacji o zgłoszonych pracach geodezyjno-kartograficznych na zadanym obszarze dla zarejestrowanych w systemie wykonawców prac geodezyjnych i kartograficznych 6. monitorowanie i rejestrowanie w systemie przebiegu (statusu) pracy geodezyjnej i kartograficznej od momentu zgłoszenia pracy do momentu jej przyjęcia do zasobu a. z uwzględnieniem zadań i terminów b. śledzenie statusu pracy geodezyjnej za pośrednictwem internetu przez autoryzowanych użytkowników 7. sygnalizacja przekroczenia terminu wykonania zgłoszonej pracy geodezyjnej, 8. narzędzia usprawniające kontrolę opracowań w PODGiK: a. pomiar kąta, długości, powierzchni, b. kartowanie pikiet metodą ortogonalną i biegunową c. rzutowanie punktów na prostą, 9. naliczanie opłat za udzielanie informacji, udostępnianie zasobu, wypisy i wyrysy z operatu ewidencyjnego, prace geodezyjne i kartograficzne (sporządzanie faktur i rachunków), 10. sporządzanie i edycja cenników, 11. manualne zasilanie bazy osnów w sposób interaktywny poprzez wypełnienie odpowiednich pól 12. automatyczne zasilanie bazy osnów w oparciu o: a. sformatowane zbiory tekstowe, b. pliki rastrowe: TIFF, PC, JPG (opisy topograficzne, mapy przeglądowe, szkice, zarysy), c. pliki wektorowe DF (opisy topograficzne, mapy przeglądowe, szkice, zarysy), 13. generowanie raportów dla punktów osnowy wybranych na podstawie: a. dowolnym atrybutem lub grupą atrybutów dotyczących punktów osnowy, b. przedziałem numerów, c. pobranych z mapy na podstawie wkreślonego zakresu, d. obszaru wybranych obrębów ewidencyjnych, arkuszy mapy zasadniczej.

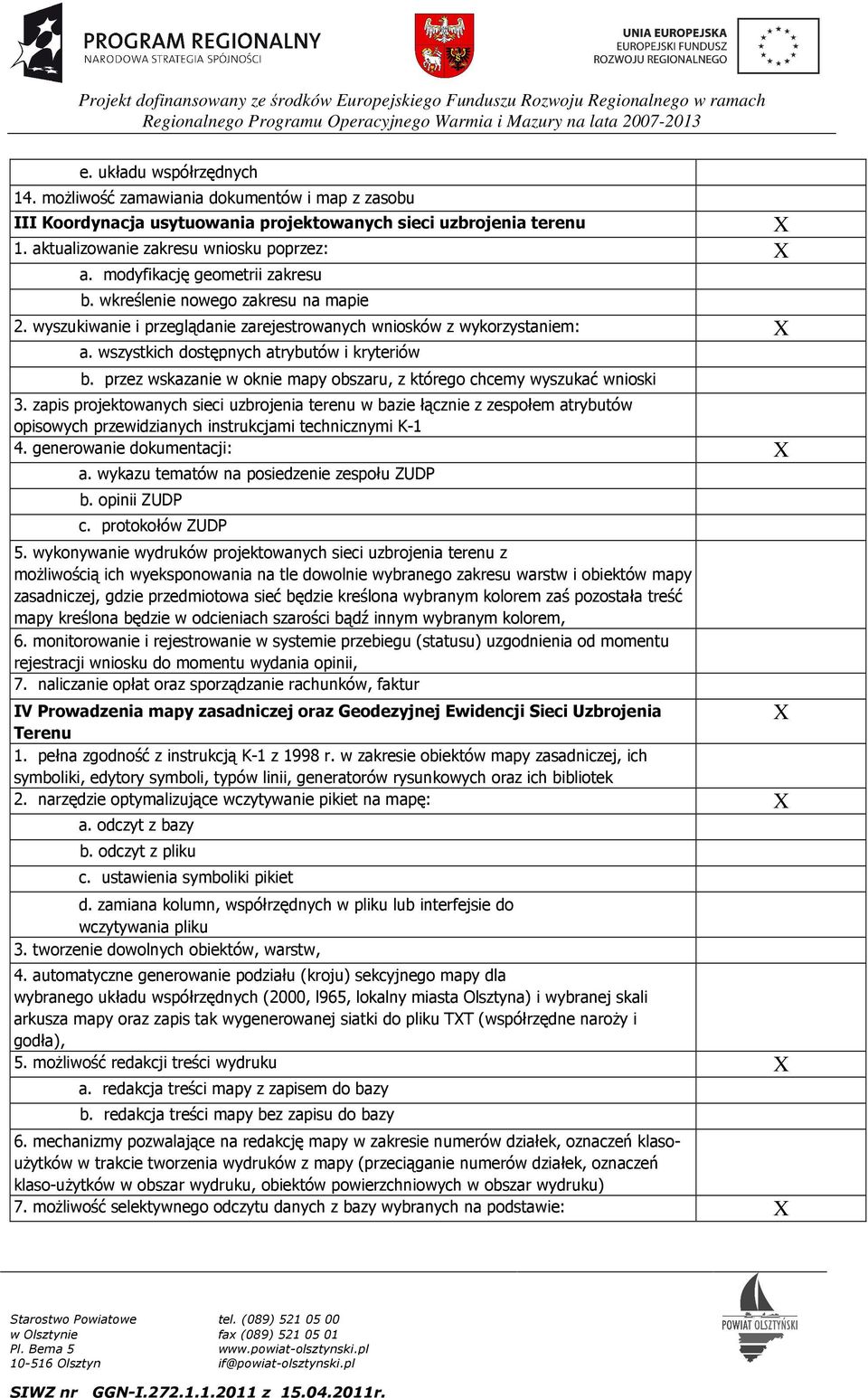

4 e. układu współrzędnych 14. możliwość zamawiania dokumentów i map z zasobu III Koordynacja usytuowania projektowanych sieci uzbrojenia terenu 1. aktualizowanie zakresu wniosku poprzez: a. modyfikację geometrii zakresu b. wkreślenie nowego zakresu na mapie 2. wyszukiwanie i przeglądanie zarejestrowanych wniosków z wykorzystaniem: a. wszystkich dostępnych atrybutów i kryteriów b. przez wskazanie w oknie mapy obszaru, z którego chcemy wyszukać wnioski 3. zapis projektowanych sieci uzbrojenia terenu w bazie łącznie z zespołem atrybutów opisowych przewidzianych instrukcjami technicznymi K-1 4. generowanie dokumentacji: a. wykazu tematów na posiedzenie zespołu ZUDP b. opinii ZUDP c. protokołów ZUDP 5. wykonywanie wydruków projektowanych sieci uzbrojenia terenu z możliwością ich wyeksponowania na tle dowolnie wybranego zakresu warstw i obiektów mapy zasadniczej, gdzie przedmiotowa sieć będzie kreślona wybranym kolorem zaś pozostała treść mapy kreślona będzie w odcieniach szarości bądź innym wybranym kolorem, 6. monitorowanie i rejestrowanie w systemie przebiegu (statusu) uzgodnienia od momentu rejestracji wniosku do momentu wydania opinii, 7. naliczanie opłat oraz sporządzanie rachunków, faktur IV Prowadzenia mapy zasadniczej oraz Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu 1. pełna zgodność z instrukcją K-1 z 1998 r. w zakresie obiektów mapy zasadniczej, ich symboliki, edytory symboli, typów linii, generatorów rysunkowych oraz ich bibliotek 2. narzędzie optymalizujące wczytywanie pikiet na mapę: a. odczyt z bazy b. odczyt z pliku c. ustawienia symboliki pikiet d. zamiana kolumn, współrzędnych w pliku lub interfejsie do wczytywania pliku 3. tworzenie dowolnych obiektów, warstw, 4. automatyczne generowanie podziału (kroju) sekcyjnego mapy dla wybranego układu współrzędnych (2000, l965, lokalny miasta Olsztyna) i wybranej skali arkusza mapy oraz zapis tak wygenerowanej siatki do pliku TT (współrzędne naroży i godła), 5. możliwość redakcji treści wydruku a. redakcja treści mapy z zapisem do bazy b. redakcja treści mapy bez zapisu do bazy 6. mechanizmy pozwalające na redakcję mapy w zakresie numerów działek, oznaczeń klasoużytków w trakcie tworzenia wydruków z mapy (przeciąganie numerów działek, oznaczeń klaso-użytków w obszar wydruku, obiektów powierzchniowych w obszar wydruku) 7. możliwość selektywnego odczytu danych z bazy wybranych na podstawie:

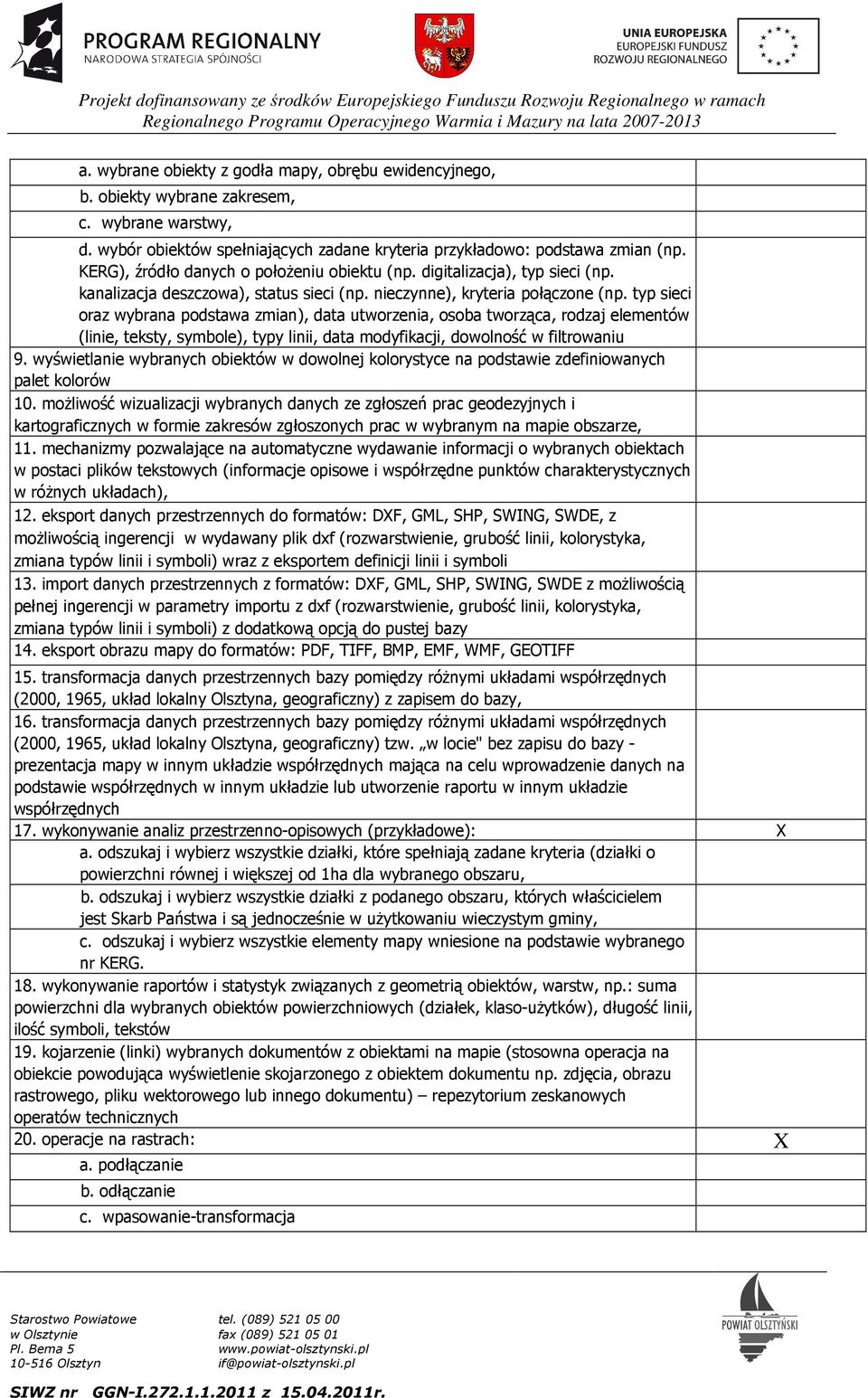

5 a. wybrane obiekty z godła mapy, obrębu ewidencyjnego, b. obiekty wybrane zakresem, c. wybrane warstwy, d. wybór obiektów spełniających zadane kryteria przykładowo: podstawa zmian (np. KERG), źródło danych o położeniu obiektu (np. digitalizacja), typ sieci (np. kanalizacja deszczowa), status sieci (np. nieczynne), kryteria połączone (np. typ sieci oraz wybrana podstawa zmian), data utworzenia, osoba tworząca, rodzaj elementów (linie, teksty, symbole), typy linii, data modyfikacji, dowolność w filtrowaniu 9. wyświetlanie wybranych obiektów w dowolnej kolorystyce na podstawie zdefiniowanych palet kolorów 10. możliwość wizualizacji wybranych danych ze zgłoszeń prac geodezyjnych i kartograficznych w formie zakresów zgłoszonych prac w wybranym na mapie obszarze, 11. mechanizmy pozwalające na automatyczne wydawanie informacji o wybranych obiektach w postaci plików tekstowych (informacje opisowe i współrzędne punktów charakterystycznych w różnych układach), 12. eksport danych przestrzennych do formatów: DF, GML, SHP, SWING, SWDE, z możliwością ingerencji w wydawany plik dxf (rozwarstwienie, grubość linii, kolorystyka, zmiana typów linii i symboli) wraz z eksportem definicji linii i symboli 13. import danych przestrzennych z formatów: DF, GML, SHP, SWING, SWDE z możliwością pełnej ingerencji w parametry importu z dxf (rozwarstwienie, grubość linii, kolorystyka, zmiana typów linii i symboli) z dodatkową opcją do pustej bazy 14. eksport obrazu mapy do formatów: PDF, TIFF, BMP, EMF, WMF, GEOTIFF 15. transformacja danych przestrzennych bazy pomiędzy różnymi układami współrzędnych (2000, 1965, układ lokalny Olsztyna, geograficzny) z zapisem do bazy, 16. transformacja danych przestrzennych bazy pomiędzy różnymi układami współrzędnych (2000, 1965, układ lokalny Olsztyna, geograficzny) tzw. w locie" bez zapisu do bazy - prezentacja mapy w innym układzie współrzędnych mająca na celu wprowadzenie danych na podstawie współrzędnych w innym układzie lub utworzenie raportu w innym układzie współrzędnych 17. wykonywanie analiz przestrzenno-opisowych (przykładowe): a. odszukaj i wybierz wszystkie działki, które spełniają zadane kryteria (działki o powierzchni równej i większej od 1ha dla wybranego obszaru, b. odszukaj i wybierz wszystkie działki z podanego obszaru, których właścicielem jest Skarb Państwa i są jednocześnie w użytkowaniu wieczystym gminy, c. odszukaj i wybierz wszystkie elementy mapy wniesione na podstawie wybranego nr KERG. 18. wykonywanie raportów i statystyk związanych z geometrią obiektów, warstw, np.: suma powierzchni dla wybranych obiektów powierzchniowych (działek, klaso-użytków), długość linii, ilość symboli, tekstów 19. kojarzenie (linki) wybranych dokumentów z obiektami na mapie (stosowna operacja na obiekcie powodująca wyświetlenie skojarzonego z obiektem dokumentu np. zdjęcia, obrazu rastrowego, pliku wektorowego lub innego dokumentu) repezytorium zeskanowych operatów technicznych 20. operacje na rastrach: a. podłączanie b. odłączanie c. wpasowanie-transformacja

6 d. eksport do innych formatów e. podwarstwowe narzędzia rysunkowe f. przycinanie rastrów wg podanego zakresu (łamana zamknięta, prostokąt) 21. odczyt rastrów w różnych formatach: TIFF, GEOTIFF, JPG, PC, BMP, 23. zapis do pliku TT punktów dostosowania rastra oraz wyników kalibracji (odchyłki na poszczególnych punktach dostosowania oraz średni błąd), 24. Transformacje rastrów : a. Helmerta b. Afiniczna 25. interfejs pozwalający na sprawne podłączenie i odłączenie rastrów, modyfikację punktów dostosowania rastra, 26. możliwość zmiany poziomów rozdzielczości rastrów w celu optymalizacji czasu wyświetlania. 27. obsługa warstw 3D 28. obsługa numerycznego modelu terenu 29. analizy przestrzenne w formie rastra wysokościowego 30. technologia zapisu do baz chroniąca przed uszkodzeniem baz danych podczas nagłego zerwania połączenie 31. możliwość modyfikacji przez użytkownika menu do rysowania mapy 32. bank osnów prowadzony dla czterech układów (2000, 1965, układ m. Olsztyna, geograficzny) wraz z opisami topograficznymi z możliwością wyszukiwania, wizualizacji, eksportu, import z centralnego banku osnów, wyboru układu współrzędnych 34. obsługa obiektów OLE V Portalu obsługi geodezyjnej" umożliwiający obsługę wykonawców prac geodezyjnych i kartograficznych za pośrednictwem Internetu: 1. prezentacja danych geometrycznych zgodna z redakcją map w PODGiK, 2. wybór skali mapy: a. dowolna skala mapy b. skale predefiniowane 3. centrowanie obrazu mapy na znalezionej lokalizacji 4. możliwość zgłoszenia z wglądem do udostępnionych obszarów zasobu (mapa ewidencji gruntów i budynków, ortofotomapa, repezytorium dokumentów), 5. możliwość zamawiania materiałów z PZGiK 6. możliwość zaimplementowania wtyczki internetowej dla portalu udostępniania informacji publicznej 7. Zgodność ze standardami udostępniania przez Internet danych z PZGIK opracowanymi przez GUGiK na dzień zakończenia projektu. Objaśnienie: Należy wpisać nazwę produktu/technologię użytą, do zaimplementowania danej warstwy Moduł warstwa bazodanowa warstwa klienta Ewidencja gruntów, budynków i lokali Mapa zasadnicza Ośrodek Dokumentacji Geodezyjnej i

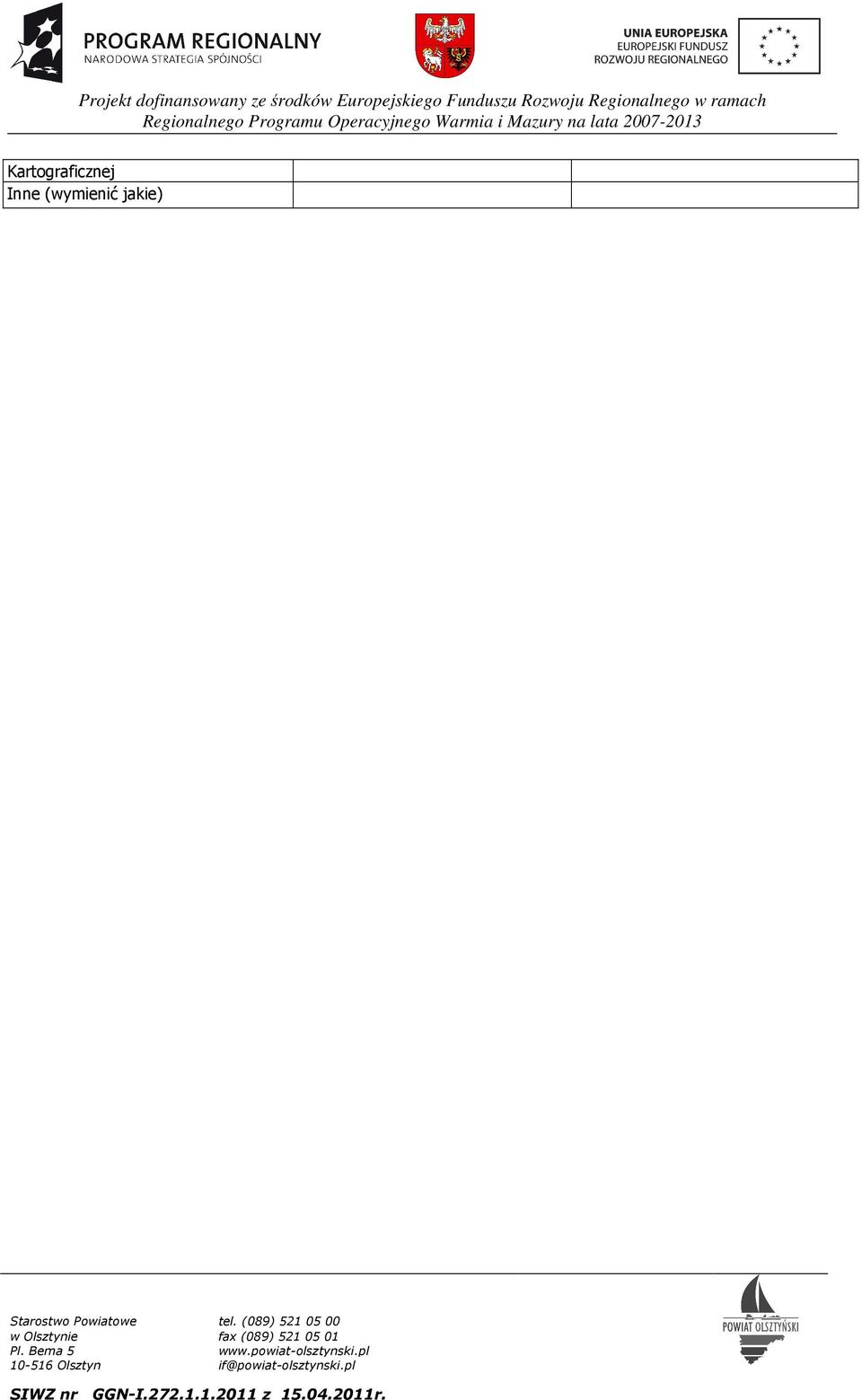

7 Kartograficznej Inne (wymienić jakie)
