1 Technologie laserowe w przemyśle: od laserów rubinowych do laserów włóknowych Bernard Rzany 1

2 Treść wykładu Pierwsze lasery i ich zastosowania Podstawy fizyki laserowej Kamienie milowe w rozwoju technologii laserowych Technologie laserowe w świecie przemysłu: branże i aplikacje Lasery w świecie przemysłu: przykłady Działalność i oferta firmy laser PRO 2

rubinowego skonstruowanego przez Teda Maimana Co z tym

3 Pierwsze lasery i ich zastosowania 1960 r.: Narodziny technologii laserowych Pierwsza udana próba lasera rubinowego skonstruowanego przez Teda Maimana Co z tym ukierunkowanym promieniowaniem zrobic? Przeciąć blachę, udowodnić fale grawitacyjne? Można bardzo dużo. 3

4 Pierwsze lasery i ich zastosowania w przemyśle Cięcie materiałów metalowych Początek lat 90-tych Stan aktualny tlen azot v=10 m/min, wydajność laserów 3-10% v=70 m/min, wydajność 30-40% 4

fali [μm, nm] moc promieniowania [W] jakość wiązki K, M2 tryb pracy (impulsowy, cw) Źródło promieniowania Obróbka materiału przez skupienie wiązki

5 Podstawy fizyki laserowej, dlaczego lasery w przemyśle? Cechy promieniowania laserowego: światło spójne monochromatyczne prawie równoległe Ważne cechy promieniowania laserowego / obróbki laserowej: długość fali [μm, nm] moc promieniowania [W] jakość wiązki K, M2 tryb pracy (impulsowy, cw) Źródło promieniowania Obróbka materiału przez skupienie wiązki światła laserowego za pomocą elementów formujących wiązkę Formowanie wiązki Gęstość mocy I (moc / powierzchnia ogniska) I = P / A = P / π * r 2 [W/cm 2 ] Laser Palnik łukowy 1 x 10 5 Palnik acetylenowy 1 x 10 4 Słońce na powierzchni ziemi 3 x

6 Podstawy fizyki laserowej, różne zadania, różne lasery Pobudzanie elektroniczne Pobudzanie wibracyjne Absorbcja TiO 2 Dlugosc fali l Ultrafiolet Bliski- Infraczerwony daleki Excimer ArF: 193 nm KrF: 248 nm XeCl: 308 nm 380 nm 750 nm Nd:YAG/SHG 532 nm Nd:YAG/THG 355 nm Dioden Laser nm Nd:YAG/Nd:YVO nm CO nm nm typowo Reakcje fotochemiczne typowo Reakcje fotofizyczne 6

Technologie laserowe w świecie przemysłu: aplikacje, procesy Cięcie Spawanie Napawanie Mikroobróbka metale metale druk 3D cięcie materiały organiczne tworzywo

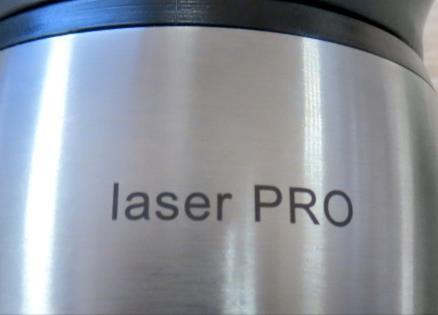

7 Technologie laserowe w świecie przemysłu: aplikacje, procesy Cięcie Spawanie Napawanie Mikroobróbka metale metale druk 3D cięcie materiały organiczne tworzywo sztuczne spawanie mat. kruche, szkło mikrowiercenie Wiercenie Lutowanie Obróbka powierzchni Znakowanie metale ablacja tworzywo sztuczne czyszczenie powierzchni szklo 7

Opakowania Obróbka szkła Przemysł medyczny

8 Technologie laserowe w świecie przemysłu: branże Branże Jubilerstwo Fotowoltaika Obróbka metali Przemysł tytoniowy Tworzywa sztuczne Formy i narzędzia Motoryzacja Opakowania Obróbka szkła Przemysł medyczny Elektronika Lotnictwo Półprzewodniki Przemysł medyczny Dalsze branże 8

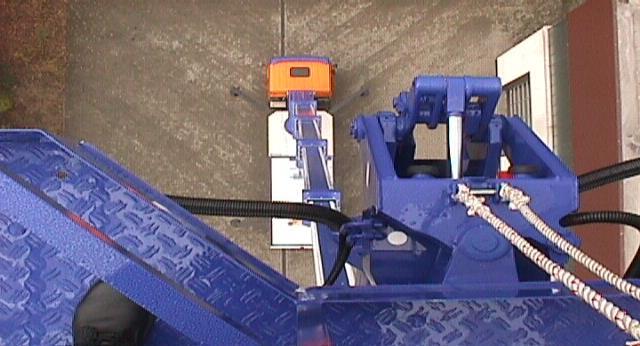

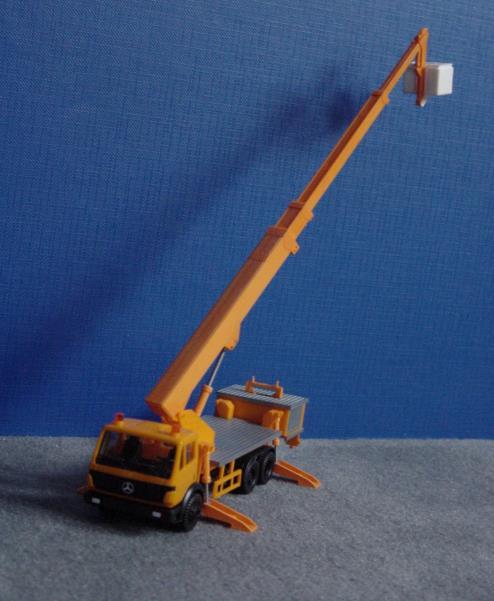

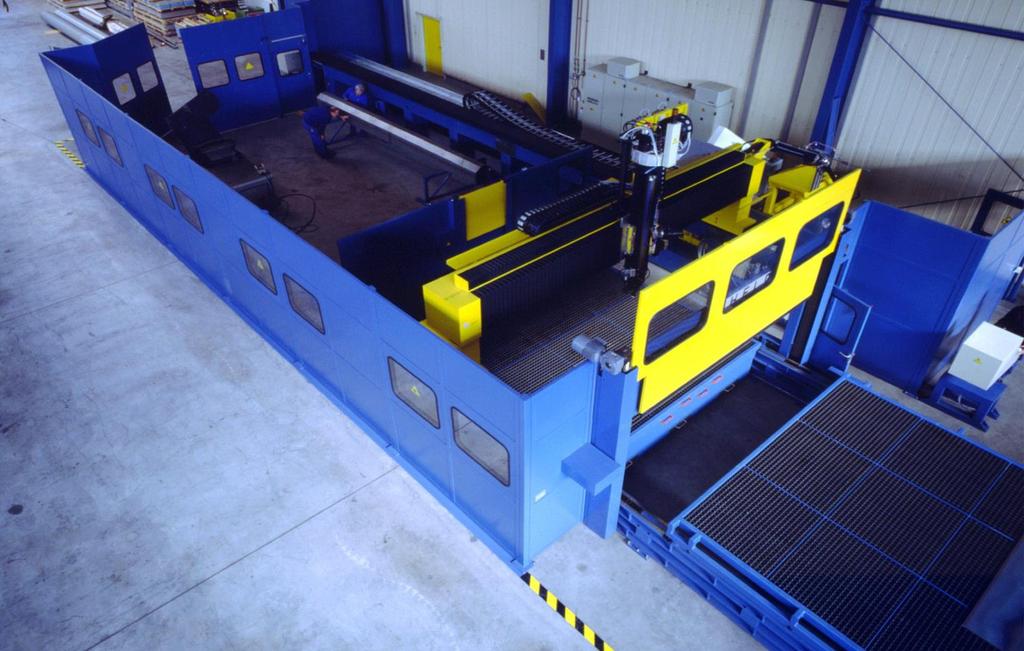

9 Technologie laserowe w świecie przemysłu: przykłady Cięcie i spawanie laserem CO 2 (6000 W) w jednej stacji obróbczej System do produkcji podzespołów platform mobilnych, wysokości 100 metrów 9

Technologie laserowe w świecie przemysłu: przykłady Spawanie laserowe

wąska spoina dobre parametry mechaniczne połączenia Korzyści ze

wiązki = wąska spoina i niewielka strefa wpływu ciepła + wysoka jakość

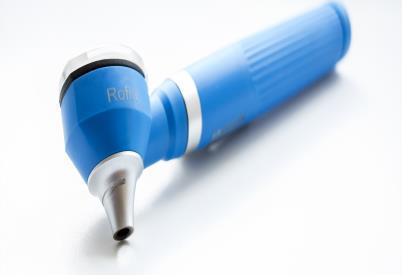

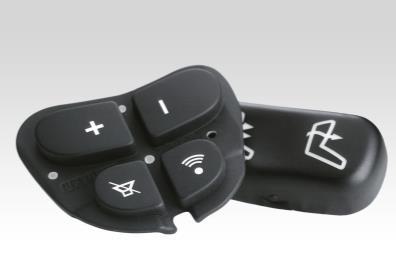

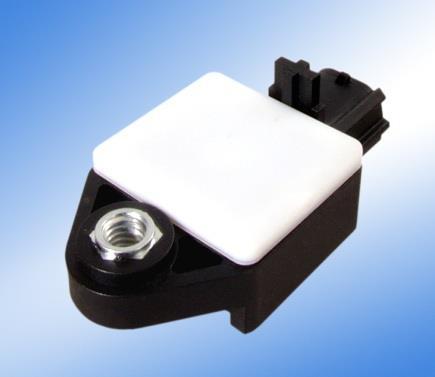

10 Technologie laserowe w świecie przemysłu: przykłady Spawanie laserowe metali i tworzywa sztucznego Wymagania: niewielka strefa wpływu ciepła wąska spoina dobre parametry mechaniczne połączenia Korzyści ze stosowania lasera: + duża szybkość pracy i mała średnica skupienia wiązki = wąska spoina i niewielka strefa wpływu ciepła + wysoka jakość i powtarzalność procesu, a tym samym brak konieczności obróbki wykańczającej 10

11 Działalność firmy laser PRO Produkty: Makro Mikro Marking Aplikacje: BHP laser PRO Cięcie Spawanie Napawanie Mikroobróbka Branże: Wiercenie Lutowanie Obróbka powierzchni Znakowanie Jubilerstwo Fotowoltaika Obróbka metali Przemysł tytoniowy Tworzywa sztuczne Lotnictwo Przemysł medyczny Formy i narzędzia Motoryzacja Opakowania Obróbka szkła Elektronika Półprzewodniki 11

Działalność firmy laser PRO Nasze zadania: doradztwo i wsparcie techniczne naszych

technicznych do realizacji zadań cięcia, spawania i obróbki powierzchni opracowywanie

Kompleksowe rozwiązania od jednego dostawcy: systemy i urządzenia laserowe systemy

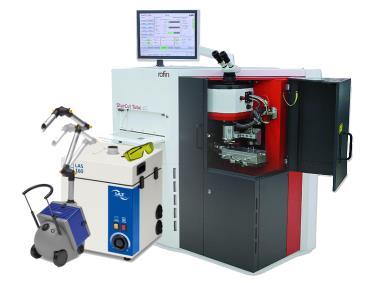

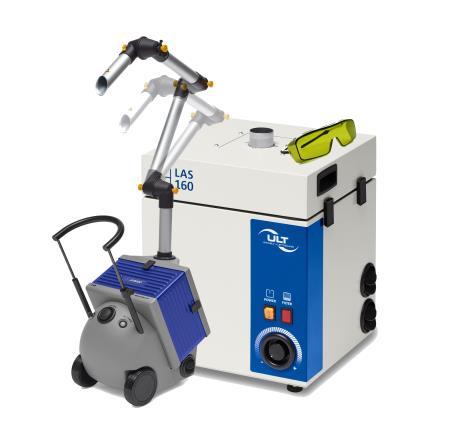

12 Działalność firmy laser PRO Nasze zadania: doradztwo i wsparcie techniczne naszych klientów przemysłowych w zastosowaniu technologii laserowych dobór rozwiązań technicznych do realizacji zadań cięcia, spawania i obróbki powierzchni opracowywanie rozwiązań z zakresu obróbki laserowej dostosowanych do indywidualnych potrzeb klienta Kompleksowe rozwiązania od jednego dostawcy: systemy i urządzenia laserowe systemy filtracji dymu i pyłu laserowego wyposażenie ochronne: okulary, szybki, folie, kurtyny, odzież Nasi partnerzy: 12

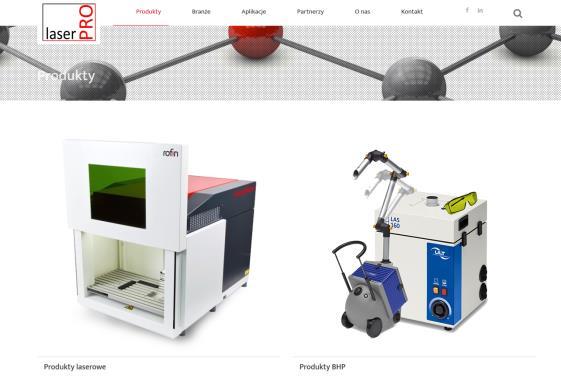

13 Działalność firmy laser PRO Zapraszamy na naszą stronę: 13

14 Dziękuję za uwagę e: tel
