1 Spis treści Spis treści...1 Uwaga dotycząca użytkowania...2 Informacje dotyczące bezpieczeństwa...2 Środki ostrożności...3 Ostrzeżenia dotyczące ochrony oczu...5 Właściwości produktu...5 Wprowadzenie...6 Omówienie zawartości opakowania...6 Omówienie produktu...7 Główny rozdział... 7 Panel sterowania... 8 Połączenia wejścia/wyjścia... 9 Pilot zdalnego sterowania Instalacja...11 Podłączanie projektora...11 Instalacja obiektywu projekcyjnego Podłączenie do komputera/ notebooka Podłączenie do źródeł video Włączanie/wyłączanie zasilania projektora...14 Włączanie zasilania projektora Wyłączanie zasilania projektora Wskaźnik ostrzeżeń Regulacja projektowanego obrazu...17 Regulacja wysokości projektora Regulacja pozycji projektora Elementy sterowania użytkownika.20 Panel sterowania i pilot zdalnego sterowania...20 Panel sterowania Pilot zdalnego sterowania Menu ekranowe...23 Posługiwanie się projektorem Drzewo menu OBRAZ OBRAZ Zaawansowane EKRAN EKRAN PIP USTAWIENIA USTAWIENIA Funkcje obiektywu USTAWIENIA Zabezpieczenie USTAWIENIA Sygnał (RGB) USTAWIENIA Sygnał (Video) USTAWIENIA Zaawansowane USTAWIENIA Sieć OPCJA OPCJA Ustawienia pilota OPCJA Zaawansowane OPCJA Ustawienia lampy OPCJA Informacje Dodatki...52 Rozwiązywanie problemów...52 Wymiana lampy...57 Tryby zgodności...59 Zgodność komputera (PC) Zgodność video Zgodność komputera (MAC) Lista funkcji komend RS232 i protokołów...62 Przydział pinów RS Lista funkcji protokołu RS Instalacja przy montażu sufitowym...66 Ogólnoświatowe biura Optoma...67 Uwagi związane z przepisami i bezpieczeństwem

2 Uwaga dotycząca użytkowania Informacje dotyczące bezpieczeństwa Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego niebezpiecznego napięcia w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób. Znak wykrzyknika w obrębie trójkąta równobocznego, sygnalizuje użytkownikowi obecność w towarzyszącej urządzeniu literaturze, ważnych operacji i instrukcji konserwacyjnych (obsługa). OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA ODDZIAŁYWANIE DESZCZU LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY. NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU PERSONELOWI. Ograniczenia emisji klasy A To urządzenie cyfrowe klasy A, spełnia wszelkie wymagania kanadyjskich przepisów dotyczących urządzeń powodujących zakłócenia. Ważne instrukcje dotyczące bezpieczeństwa 1. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć go przed przegrzaniem zaleca się ustawienie jego instalację w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, sofie, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza. 2. Nie należy używać projektora w pobliżu wody lub w miejscach wilgotnych. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. 3. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło. 4. Czyszczenie należy wykonywać wyłącznie suchą szmatką. 5. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. 6. Nie należy używać urządzenia uszkodzonego fizycznie lub przerobionego. Uszkodzenie fizyczne/nadużycie może mieć miejsce po (ale nie tylko): Upuszczeniu urządzenia. Uszkodzeniu przewodu zasilacza lub wtyki. Wylaniu płynu do projektora. Narażeniu projektora na oddziaływanie deszczu lub wilgoci. Upuszczeniu czegoś na projektor lub poluzowaniu elementów w jego wnętrzu. Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z firmą Optoma. 7. Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem. 8. Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. 9. Urządzenie może naprawiać wyłącznie odpowiedni personel serwisu. 2

3 Uwaga dotycząca użytkowania Środki ostrożności Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku. Ostrzeżenie- Nie wolno zaglądać w obiektyw projektora, gdy włączona jest lampa. Jasne światło może spowodować obrażenia i uszkodzić wzrok. Ostrzeżenie- W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. Ostrzeżenie- Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem elektrycznym. Ostrzeżenie- Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia. Należy wykonać instrukcje opisane na stronach Ostrzeżenie- Projektor ten może sam wykrywać cykl żywotności lampy. Po wyświetleniu komunikatów z ostrzeżeniem należy wymienić lampę. Ostrzeżenie- Po wymianie modułu lampy (patrz, strona 50) należy wyzerować funkcję Kasuj licznik lampy z menu ekranowego OpcjA Ustawienia lampy. Ostrzeżenie- Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony cykl chłodzenia. Należy zaczekać 60 sekund na ochłodzenie projektora. Ostrzeżenie- Nie należy zakładać pokrywy obiektywu podczas działania projektora. Ostrzeżenie- Gdy zbliża się koniec żywotności lampy, na ekranie wyświetlany jest komunikat Ostrzeżenie o lampie: Przekroczony czas żywotności lampy.. Należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym w celu jak najszybszej wymiany lampy. Ostrzeżenie- Nie należy zaglądać w promień lasera pilota zdalnego sterowania i kierować promienia w oczy innych osób. Wskaźnik laserowy może spowodować trwałe uszkodzenie wzroku. 3

4 Uwaga dotycząca użytkowania Należy: Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania prądem zmiennym. Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym detergencie. Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego. Nie należy: Blokować szczelin i otworów wentylacyjnych urządzenia. Stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników. Używać produktu w następujących warunkach: - W miejscach ekstremalnie gorących, zimnych lub wilgotnych. Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5-40 C. Wilgotność względna 5-40 C, 80% (maks.), bez kondensacji. - W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. - W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. - W bezpośrednim świetle słonecznym. 4

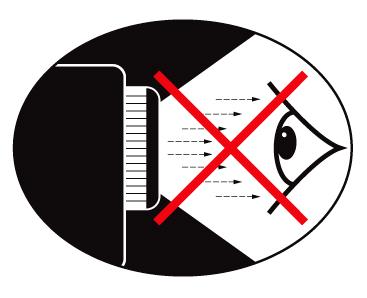

5 Uwaga dotycząca użytkowania Ostrzeżenia dotyczące ochrony oczu Należy unikać bezpośredniego patrzenia/zaglądania w wiązkę projektora. O ile to możliwie należy stawać tyłem do wiązki. Podczas stosowania projektora w klasach szkolnych, należy zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła, gdy poproszą o wskazanie czegoś na ekranie. Aby zminimalizować zużycie prądu przez lampę, należy w celu zmniejszenia poziomu światła otoczenia, stosować zasłony w pomieszczeniu projekcji. Właściwości produktu Natywna rozdzielczość WUXGA (1920 x 1200) Zgodność z HD Obsługa 1080p Ekstensywny, dodatkowy obiektyw Rozszerzenie zasięgu przesunięcia obiektywu w celach łatwiejszej instalacji. System dualnej lampy Ogólne terminy wejścia/wyjścia oraz interfejsy kontroli Obsługa sieci 5

6 POWER LAMP-1 LAMP-2 TEMP Wprowadzenie Omówienie zawartości opakowania Rozpakuj i sprawdź zawartość opakowania, aby upewnić się, że znajdują si ę w nim wszystkie wymienione poniżej części. Jeśli czegokolwiek brakuje, należy skontaktować się z najbliższym punktem serwisowym. Projektora Przewód zasilający Kabel VGA 1,8m 3,0 m Z powodu różnych zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. Kabel RS232 1,8 m Kabel DVI/HDMI 30 cm Pilot zdalnego sterowania na podczerwień Dokumentacja: Podręcznik użytkownika Karta gwarancyjna Karta szybkiego uruchomienia Karta WEEE (wyłącznie dla EMEA) 2 x baterie AA 6

7 LAMP-2 TEMP RJ45 VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. AV MUTE S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS SHIFT FOCUS ZOOM Omówienie produktu Główny rozdział Wprowadzenie POWER LAMP Wentylacja (wejście) 2. Drzwi obiektywu 3. Odbiorniki podczerwieni 4. Drzwi lampy 5. Wentylacja (wyjście) 6. Wskaźnik LED 7. Pokrywa projektora 8. Nóżki regulacji nachylenia 9. Panel sterowania 10. Połączenia wejścia/ wyjścia 11. Gniazdo zasilania 12. Przełącznik zasilania 7

8 Wprowadzenie Panel sterowania SOURCE RE-SYNC LENS SHIFT INFO. MENU ENTER FOCUS AV MUTE ZOOM Przycisk zasilania 2. ŹRÓDŁO 3. RESYNCHRONIZACJA 4. PRZESUNIĘCIE OBIEKTYWU 5. Informacje 6. WYCISZENIE AV 7. MENU 8. Cztery kierunkowe przyciski wyboru 9. WPROWADŹ 10. POWIĘKSZ 11. OSTROŚĆ 8

9 INFO. AV MUTE SOURCE MENU RE-SYNC ENTER LENS SHIFT FOCUS ZOOM Połączenia wejścia/wyjścia Wprowadzenie V OUT S-VIDEO VIDEO Y Pb Pr R G B H V RJ45 HDMI 2 HDMI 1 12V OUT RS232 VGA-OUT VGA 2-IN VGA 1-IN Złącze wejścia S-Video 2. Złącze wejścia Composite Video 3. Złącze wejścia Component Video (YPbPr) 4. Złącze wejścia BNC (YPbPr/RGBHV) 5. Port blokady Kensington 6. Złącze sieciowe RJ Złącze wyjścia VGA (Wyjście loop-through monitora ) 8. Złącze wejścia VGA2-In/YPbPr (Analogowy sygnał PC/ Wejście komponetowe wideo/hdtv/ypbpr) 9. Złącze wejścia VGA1-In/YPbPr (Analogowy sygnał PC/ Wejście komponetowe wideo/hdtv/ypbpr) 10. Złącze HDMI Złącze HDMI 2r 12. Złącze zależne od wyzwalacza 12V (12V, 250 ma) 13. Złącze RS-232 (typu DIN 9-pin) 14. Przełącznik zasilania 15. Gniazdo zasilania 9

10 Wprowadzenie Pilot zdalnego sterowania Włączenie zasilania 2. Wyłączenie zasilania 3. Funkcja 2 (Programowalność zobacz str.47) 4. Zoom obiektywu +/- 5. Przesunięcie obiektywu 6. Wskaźnik LED 7. Tryb wyświetlania 8. Trapez +/- 9. Wyzwalacz 12V Włączony/wyłączony 10. YPbPr 11. Resynchronizacja 12. VGA VGA BNC 15. S-Video 16. Keypad numeryczny (do wprowadzania hasła) 17. Zamrozić 18. Wyciszenie AV 19. Funkcja 1 (Programowalność zobacz str.47) 20. Fokus obiektywu +/- 21. Wprowadź/Pomoc 22. Cztery kierunkowe przyciski wyboru 23. Menu 24. Format (Współczynnik kształtu obrazu) 25. Informacje 26. HDMI HDMI Wideo 10

11 Instalacja Podłączanie projektora Instalacja obiektywu projekcyjnego Przed instalacją lub wymianą obiektywu, należy odłączyć projektor od prądu. Należy unikać używania pilota zdalnego sterowania oraz klawiatury projektora w celu dostrojenia przesunięcia obiektywu lub zoomu/ fokus podczas procesu przyłączania obiektywu Procedura instalacji obiektywu: 1. Odkręć 2 śruby i podnieść drzwi obiektywu Zdejmij pokrywę projektora Wciśnij dźwignię wypuszczenia do góry aby zwolnić blokadę Zdejmij pokrywę obiektywu.4 5. Wciśnij obiektyw do wymaganej pozycji.5 6. Wciśnij dźwignię wypuszczenia w dół aby zablokować obiektyw na miejscu. 6 Aby wymienić obiektyw, należy powtórzyć poprzednie kroki. 11

12 RJ45 VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. AV MUTE S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS SHIFT FOCUS ZOOM Instalacja Podłączenie do komputera/notebooka E62405SP R Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne 6 Wyjście +12V 1... Przewód zasilający 2... Kabel RS Kabel DVI/HDMI 4... Kabel VGA 5... *Kabel sieciowy 6...*Kabel wejścia VGA 12

13 RJ45 VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. AV MUTE S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS SHIFT FOCUS ZOOM E62405SP R Instalacja Podłączenie do źródeł video Odtwarzacz DVD, przystawka multimedialna, odbiornik HDTV 5 Wyjście S-Video 4 Wyjście Composite Video Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Wyjście +12V 1... Przewód zasilający 2...*Kabel BNC 3... *Kabel Component 3 RCA 4...*Kabel Composite Video 5... *Kabel S-Video 6...*Kabel HDMI 7... Kabel DVI/HDMI 8... *Adapter 15-pinowe do 3 RCA Component/HDTV 13

14 Instalacja (*) Gdy tryb mocy (wstrzymania) ustawiony jest na Eko, VGA i RS-232 zostaną zdezaktywowane gdy projektor będzie znajdował się w trybie wstrzymania. Włączanie/wyłączanie zasilania projektora Włączanie zasilania projektora 1. Zdejmij pokrywę projektora Bezpiecznie podłącz przewód sieciowy i kabel sygnału. Przełącznik mocy 2 i dioda LED zamigoczą na czerwono. 3. Włącz lampę naciskając przycisk z tyłu projektora lub na pilocie. Dioda LED zmieni kolor na niebieski. 3 Przez około 10 sekund wyświetlany będzie ekran startowy. Podczas pierwszego użycia projektora, pojawi się polecenie wybrania preferowanego języka i trybu oszczędzania energii. 4. Włącz i podłącz źródło wyświetlania na ekranie (komputer, notebook, odtwarzacz video, itd). Projector automatycznie wykryje źródło. Jeśli nie wykryje, naciśnij przycisk menu i przejdź do OPCJA. Upewnij się, że Blokada źródła jest ustawiona na Wył. Przy podłączeniu w tym samym czasie wielu źródeł, do przełączania pomiędzy wejściami należy użyć przycisku Źródło w panelu sterowania lub bezpośrednich przycisków źródła pilota zdalnego sterowania. 3 Najpierw należy włączyć projektor, a następnie wybrać źródła sygnałów. Lub INFO. LENS SOURCE RE-SYNC SHIFT MENU ENTER FOCUS AV MUTE ZOOM S-VIDEO VIDEO Y Pb Pr R G B H V 1 12V OUT RS

15 Wyłączanie zasilania projektora Instalacja 1. Naciśnij przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania w celu wyłączenia projektora. 4 Na ekranie pojawi się następujący komunikat. Naciśnij ponownie przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania 4 w celu potwierdzenia, w przeciwnym wypadku wiadomość zniknie po 15 sekundach. Gdy naciśniesz po raz drugi, projektor zostanie zawieszony. 2. Wentylatory chłodzące będą kontynuować działanie przez około 60 sekund w celu wykonania cyklu chłodzenia, a dioda LED zacznie migać na niebiesko. Gdy dioda LED zacznie świecić stałym niebieskim światłem oznacza to, że projektor przeszedł do trybu wstrzymania. Aby z powrotem włączyć projektor, należy zaczekać do zakończenia przez projektor cyklu chłodzenia i przejścia do trybu oczekiwania. W trybie oczekiwania, wystarczy nacisnąć przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania, aby ponownie uruchomić projektor Wyłącz przełącznik Odłącz przewód zasilający z gniazda zasilania i od projektora. 5. Nie należy włączać projektora natychmiast po wykonaniu procedury wyłączenia zasilania. 4 Lub SOURCE RE-SYNC LENS SHIFT INFO. MENU ENTER FOCUS AV MUTE ZOOM 15

16 Instalacja Jeśli pojawiają się tego rodzaju problemy z projektorem skontaktuj się z najbliższym punktem serwisowym. Dalsze informacje znajdują się na stronach Wskaźnik ostrzeżeń Po pojawieniu się wskaźników ostrzeżenia (patrz poniżej), projektor zostanie automatycznie wyłączony: Wskaźnik LED LAMPA1 lub LAMPA2 zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Wskaźnik LED Temperatura zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Oznacza to przegrzanie projektora. W normalnych warunkach, projektor można ponownie włączyć. Wskaźnik LED Temperatura zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Odłącz przewód zasilający od projektora, zaczekaj 30 sekund i spróbuj ponownie. Jeśli wskaźnik ostrzeżenia zaświeci się ponownie, skontaktuj się z najbliższym punktem serwisowym w celu uzyskania pomocy. 16

17 Instalacja Regulacja projektowanego obrazu Regulacja wysokości projektora Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu. 1. Zlokalizuj nóżkę regulacji, pod projektorem. 2. Obróć cztery regulowane pokrętła przeciwnie w kierunku przeciwnym do wskazówek zegara w celu podniesienia projektora lub zgodnie z kierunkiem wskazówek zegara w celu obniżenia projektora.w razie potrzeby powtórz tę procedurę z pozostałyminóżkami. Nóżki regulacji nachylenia Pierścień do regulacji nachylenia 17

18 Instalacja Regulacja pozycji projektora Aby ustalić przyszłe położenie projektora, należy wziąć pod uwagę rozmiar i kształt twojego ekranu, położenie gniazdek oraz odległość pomiędzy projektorem a resztą wyposażenia. Przykład: Obiektyw ST1: Projektor łapie ostrość w odległości od 3,08 do 68,6 stóp (0,94 do 20,9 metrów). 18

19 Instalacja Obiektyw Nazwa modelu Optoma WT1 WT2 ST1 TZ1 TZ2 Odległość ogniskowej (st) (mm) 11,73 18,1~21,72 21,5~28,7 28,6~54,33 54,06~102,7 Numer F 2,2 2,2-3,33 2,0-3,0 2,2-3,0 2,3~3,16 Zakres zoomu (współczynnik) Złożony 1,2x 1,33x 1,9x 1,9x Regulacja zoomu & fokus Zmotoryzowany Współczynnik odległości projekcji 0,77 1,2~1,45 1,45~1,94 1,94~3,67 3,67~6,98 Odległość projekcji (m) 0,5~8,3 0,78~15,6 0,94~20,9 1,25~39,5 2,37~75,2 Odległość projekcji (stopa) 1,64~27,23 2,56~51,18 3,08~68,57 4,10~129,59 7,78~246,72 Rozmiar obrazu projekcyjnego Zmotoryzowane przesunięcie obiektywu Złożony 30 ~ 500 cali Pionowo: wyrównanie +/-10%, Poziomo wyrównanie -20% ~ +60% Ta tabela pełni wyłącznie rolę odniesienia dla użytkownika. 19

20 Elementy sterowania użytkownika Panel sterowania i pilot zdalnego sterowania Panel sterowania SOURCE RE-SYNC LENS SHIFT INFO. MENU ENTER FOCUS AV MUTE ZOOM Stosowanie panela sterowania Zasilanie ŹRÓDŁO RESYNCHRONI- ZACJA PRZESUNIĘCIE OBIEKTYWU Informacje WYCISZENIE AV MENU Cztery kierunkowe przyciski wyboru WPROWADŹ POWIĘKSZ OSTROŚĆ Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach 14 ~ 15. Naciśnij ŹRÓDŁO, aby wybrać sygnał wejścia. Automatyczna synchronizacja projektora ze źródłem wejścia. Regulacja przesunięcia obiektywu góra/dół/ lewo/prawo. Wyświetl informacje o projektorze. Tymaczasowe wyłączenie/włączenie audio i video. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij Menu. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Potwierdzenie wyboru elementu. Regulacja funkcji zoomu obiektywu. Regulacja funkcji fokusa obiektywu. 20

21 Elementy sterowania użytkownika Pilot zdalnego sterowania Stosowanie pilota zdalnego sterowania Włączenie zasilania Wyłączenie zasilania Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Funkcja 2 Regulacja ustawień funcji 2. Zoom obiektywu +/- Przesunięcie obiektywu Wskaźnik LED Tryb Trapez Wyzwalacz 12V Włączony/ wyłączony YPbPr Resynchronizacja VGA 1 VGA 2 BNC Regulacja funkcji zoomu obiektywu Regulacja funkcji przesunięcia obiektywu. Wskaźnik statusu funcji obiektywu. Dioda LED wskazuje użycie. Wybierz tryb wyświetlenia z Prezentacja, Jasny, Film, srgb, Tablica, Klasa, Użytkownik1 oraz Użytkownik2. Regulacja zniekształcenia obrazu spowodowanego nachyleniem projektora. Wybierz funkcję wyzwalacza 12V. Naciśnij YPbPr aby wybrać źródło wejścia złącza wideo komponetowego (YPbPr). Automatycznie synchronizuje projektor ze źródłem wejścia. Naciśnij VGA 1 aby wybrać źródło wejścia złącza VGA1-In. Naciśnij VGA 2 aby wybrać źródło wejścia złącza VGA2-In. Naciśnij BNC aby wybrać źródło wejścia złącza BNC (YPbPr/RGBHV). 21

22 Elementy sterowania użytkownika Stosowanie pilota zdalnego sterowania S-Video Keypad numeryczny Zamrozić Wyciszenie AV Naciśnij S-Video aby wybrać źródło wejścia złącza S-Video. Naciśnij 0 ~ 9 aby wpisać hasło w ustawieniach Bezpieczeństwo. Naciśnij Zamrozić, aby zatrzymać obraz na ekranie. Naciśnij ponownie, aby odblokować. Tymaczasowe wyłączenie/włączenie audio i video. Funkcja 1 Regulacja ustawień funcji 1. Fokus obiektywu +/- Wprowadź / Informacje Cztery kierunkowe przyciski wyboru Menu Format Info. (Informacje) HDMI 1 HDMI 2 Wideo Regulacja funkcji fokusa obiektywu Potwierdzenie wyboru elementu. Wyświetl informacje o projektorze. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij Menu. Wybierz pożądany współczynnik kształtu obrazu (odnieś się do strony 30). Wyświetl informacje o projektorze. Naciśnij HDMI 1 aby wybrać źródło wejścia złącza HDMI 1. Naciśnij HDMI 2 aby wybrać źródło wejścia złącza HDMI 2. Naciśnij Wideo w celu wyboru źródła Composite video. 22

23 Elementy sterowania użytkownika Menu ekranowe Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwiają wykonanie regulacji i zmianę różnych ustawień. Projektor automatycznie wykryje źródło. Posługiwanie się projektorem 1. Aby otworzyć menu OSD, naciśnij Menu na pilocie zdalnego sterowania lub w bloku przycisków projektora. 2. Po wyświetleniu OSD, użyj przycisków do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie, naciśnij lub Wprowadź, aby przejść do podmenu. 3. Użyj przycisków do wybrania wymaganego elementu i wyreguluj ustawienia przyciskiem. 4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej. 5. Naciśnij Wprowadź w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby zakończyć, ponownie naciśnij MENU. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia. Podmenu Menu główne Ustawienia 23

24 Elementy sterowania użytkownika Drzewo menu Proszę wziąć pod uwagę, iż menu wyświetlane na ekranie (OSD) może się różnić w zależności od typu sygnału i modela projektora którego używasz. (#1) Kolor lub Odcień są obsługiwane wyłącznie w trybie Video. (#2) Tylko dla źródła HDMI. (#3) Rozdzielczość wejścia 1920 x 1200 lub 1600 x 1200, wybór typu ekranu 16:9 a format zostanie pojaśniony. Main Menu OBRAZ EKRAN USTAWIENIA Sub Menu Settings Tryb wyświetlania Prezentacja / Jasny / Film / srgb / Tablica / Klasa / Użytkownika1 / Użytkownika2 Jasność -50 ~ +50 Kontrast -50 ~ +50 Ostrość 0~15 #1 Kolor -50 ~ +50 #1 Odcień -50 ~ +50 Zaawansowane Redukcja szumu 0 ~ 10 BrilliantColor 0 ~ 10 Korekcja gamma Film / Wideo / Grafika / Standardowy True Vivid 0 ~ 5 Temp. koloru Ciepłe / Średni / Zimne Przestrzeń barw AUTO / RGB / YUV #2 AUTO / RGB(0-255) / RGB(16-235) / YUV Ustawienia kolorów Wzmocn. czerwony / Wzmocn. zielony / Wzmocn. niebieski / Odchyl. czerwony / Odchyl. zielony / Odchyl. niebieski / Skasuj / Wyjście Źródło wejścia HDMI 1 / HDMI 2 / BNC / VGA1 / VGA2 / Component / S-Video / Wideo / Wyjście Wyjście Format 4:3 / 16:9 / 16:10 / LBX / Natywny / AUTO Powiększ 80% ~ 200% Maska krawędzi 0 ~ 5 Przesunięcie poziome -50 ~ +50 Przesunięcie pionowe -50 ~ +50 Trapez (poziom) -20 ~ +20 Trapez (pion) -20 ~ +20 Auto korekcja trapezu Wł / Wył H ARC -10 ~ +10 V ARC -10 ~ +10 PIP Ekran Lokalizacja PIP Rozmiar okna PIP 1/16, 1/25, 1/36 Źródło PIP Zamiana Wyjście Język English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / / Suomi / Русский / ελληνικά / Magyar / Čeština / / / / / عربي / فارسی / / Türkçe Projekcja #3 Typ ekranu 16:10 (1920 x 1200) / 16:9 (1920 x 1080) Położenie menu Funkcje obiektywu Ostrość Powiększ Lock / Unlock Przesunięcie obiektywu (lens shift) Typ obiektywu WT1 / WT2 / ST1 / TZ1 / TZ2 Kalibracja obiektywu Tak / Nie Wyjście Zabezpieczenia Zabezpieczenia Wł / Wył Timer zabezpieczający Miesiąc / Dzień / Godzina Zmień hasło Wyjście 24

25 Elementy sterowania użytkownika Main Menu Sub Menu Settings USTAWIENIA OPCJE Sygnał (RGB) AUTOMATYCZNY Włącz / Wyłącz Faza 0 ~ 63 Częstotliwość -5 ~ +5 Pozycja poziom -5 ~ +5 Pozycja pion -5 ~ +5 Wyjście Sygnał (Wideo) Poziom bieli 0 ~ 31 Poziom czerni -5 ~ +5 Nasycenie -5 ~ +5 Barwa -5 ~ +5 IRE 0 / 7.5 Wyjście ID projektora 0 ~ 99 Zaawansowane Logo Optoma / Neutralny / Użytkownika Przechwytywanie obrazu Ukryte napisy Wył / CC1 / CC2 Wyjście RS232 RS232 / Sieć Sieć Status sieci DHCP Adres IP Maska podsieci Brama DNS Zastosuj Tak / Nie Wyjście Blokada źródła Wł / Wył Duża wysokość Wł / Wył Ukryj informacje Wł / Wył Blokuj klawisze Wł / Wył Wzorzec testowy Brak / Siatka / Biały Kolor tła Czarny / Czerwony / Niebieski / Zielony / Biały Ustawienia pilota Function 1 Jasność / PIP / Wzorzec testowy / Powiększ / Projekcja / V ARC+ / H ARC+ Function 2 Kontrast / Źródło PIP / PIP Swap / Kolor / V ARC- / H ARC- / Ustawienia lampy Funkcje IR Wł / Wył Kod zdalny IR1 / IR2 / IR3 / IR4 Wyjście 12V Trigger Wł / Wył Zaawansowane Włącz przy zasilaniu Wł / Wył Włącz przy sygnale Wł / Wył Auto wyłączenie (min) 0 ~ 180 Wyłącznik czasowy (min) 0 ~ 995 Tryb zasilania (Czuwanie) Eko. / Aktywny Wyjście Ustawienia lampy Tryb lampy Dualny / Naprzemienny / Lampa 1 / Lampa 2 Licznik lampy 1 Licznik lampy 2 Kasuj licznik lampy 1 Tak / Nie Kasuj licznik lampy 2 Tak / Nie Info. o lampie Wł / Wył Tryb jasności Jasny / Standardowy / Image AI Wyjście VGA Out AUTO / VGA 1 / VGA 2 Informacje Skasuj Tak / Nie 25

26 Elementy sterowania użytkownika OBRAZ Tryb wyświetlania Dostępnych jest wiele wstępnych ustawień fabrycznych, zoptymalizowanych dla różnych typów obrazów. Prezentacja: Dobre kolory i jasność z wejścia PC. Jasny: Maksymalna jasność z wejścia PC. Film: Do kina domowego. srgb: Standardowa dokładność kolorów. Tablica: Ten tryb należy wybrać w celu uzyskania optymalnych ustawień kolorów podczas projekcji na tablicy (zielona). Klasa: Ten tryb jest zalecany do projekcji w klasie szkolnej. Użytkownika1/Użytkownika2: Ustawienia użytkownika. Jasność Regulacja jasności obrazu. Naciśnij w celu Naciśnij Kontrast przyciemnienia obrazu. w celu rozjaśnienia obrazu. Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu. Naciśnij Naciśnij w celu zmniejszenia kontrastu. w celu zwiększenia kontrastu. 26

27 Elementy sterowania użytkownika Ostrość Regulacja ostrości obrazu. Naciśnij Naciśnij w celu zmniejszenia ostrości. w celu zwiększenia ostrości. Funkcje Kolor lub Odcień są obsługiwane wyłącznie w trybie Video. Kolor Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij Naciśnij, w celu zmniejszenia nasycenia obrazu., aby zwiększyć nasycenie obrazu. Odcień Regulacja balansu kolorów czerwonego i zielonego. Naciśnij Naciśnij, aby zwiększyć ilość koloru zielonego obrazu., aby zwiększyć ilość koloru czerwonego obrazu. 27

28 Elementy sterowania użytkownika OBRAZ Zaawansowane Redukcja szumu Ruchoma, adaptacyjna redukcja szumów redukuje liczbę widocznych szumów sygnałów z przeplotem. Zakres dostępny od 0 do 10. (0: Wyłączony) BrilliantColor Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i systemowe przetwarzanie w celu podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu. Zakres regulacji wynosi 0 do 10. Jeśli preferowane jest większe uwydatnienie kolorów obrazu, regulację należy wykonać regulację w kierunku ustawienia maksymalnego. Dla uzyskania bardziej równego i naturalnego obrazu należy wykonać regulację w kierunku ustawienia minimalnego. Gamma Ustawienie to umożliwia wybór tabeli korekcji gamma, z dokładnymi wartościami umożliwiającymi uzyskanie najlepszej jakości wejścia obrazu. Film: Dla kina domowego. Wideo Dla źródła video lub TV. Grafika: Dla źródeł obrazu. Standardowy: Dla źródła PC lub komputer. True Vivid Ninejsza pozycja regulująca, wykorzystuje algorytm przetwarzania i umacniania kolorów aby znacznie wzmocnić jaskrawość obrazu. Temp. koloru Jeśli ustawisz na temperaturę zimną, obraz będzie będzie 28

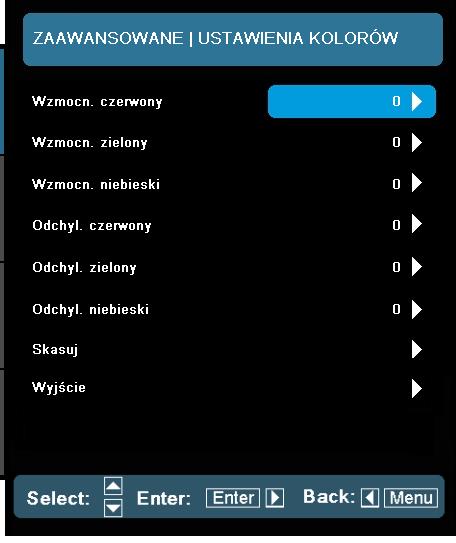

29 Elementy sterowania użytkownika wyglądał bardziej niebieski (chłodny obraz) Jeśli ustawisz na temperaturę ciepłą, obraz będzie wyglądał bardziej czerwono (ciepły obraz) Przestrzeń barw Wybierz odpowiedni typ matrycy kolorów spośród AUTO, RGB, RGB(0-255) (*) RGB(16-235) (*) lub YUV. (*) Wyłącznie dla HDMI. Ustawienia kolorów Wciśnij w następnym menu jak poniżej i następnie użyj lub aby wybrać pozycję. Wzmocn. czerwony/wzmocn. zielony/wzmocn. niebieski/odchyl. Czerwony/Odchyl. zielony/odchyl. niebieski: Użyj lub dla czerwonego, zielonego i niebieskiego dla jasności (wzmocnienie) i kontrastu (odchylenie). Skasuj: Wybierz Tak, aby przywrócić ustawienia fabryczne dla regulacji koloru. Źródło wejścia Użyj tej opcji do włączenia/wyłączenia źródeł wejścia. Naciśnij, aby przejść do podmenu i wybrać wymagane źródła. Naciśnij Wprowadź, aby zakończyć wybór. Projektor nie będzie wyszukiwał wejść, których zaznaczenie zostało usunięte. 29

30 Elementy sterowania użytkownika EKRAN Format Użyj tej funkcji do wyboru wymaganego współczynnika proporcji. 4:3: Ten format jest przeznaczony do źródeł wejścia 4 x 3. 16:9: Ten format jest przeznaczony do źródeł wejścia 16 x 9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. 16:10: Ninjeszy format jest doskonały dla źródeł wejścia 16 x 10 takich jak graficzne, komputerowe aplikacje o wyskokiej częstotliwości oraz dla większego miejsca pracy i przeglądania. LBX: Ten format nie jest przeznaczony dla źródeł innych niż 16 x 9, letterbox oraz dla użytkowników, którzy wykorzystują zewnętrzny obiektyw 16 x 9 do wyświetlania w proporcji 2,35:1, przy pełnej rozdzielczości. Natywny: Ten format wyświetla oryginalny obraz bez skalowania. AUTO: Automatyczny wybór odpowiedniego formatu wyświetlania. Obraz 16:10 480i/p 576i/p 1080i/p 720p PC 4: x 1200 wyśrodkowany 16: x 1080 wyśrodkowany 16: x 1200 wyśrodkowany LBX 1920 x 1440 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1920 x Natywny Brak zmiany rozmiaru obrazu, odwzorowanie 1:1 z wyśrodkowaniem. Niniejszy format pokazuje oryginalny obraz bez skalowania.

31 Elementy sterowania użytkownika 16:9 lub 16:10 zależą od ustawienia Typ ekranu. Typ ekranu 16:9 nie jest obsługiwany gdy źródło wejścia to 1920 x 1200 lub 1600 x Każde I/O posiada inne ustawienia Maska krawędzi. Maska krawędzi i Powiększ nie mogą być włączone w tym samym czasie. Auto Jeśli niniejszy format został wybrany, typ ekranu automatycznie zmieni się na 16:10 (1920 x 1200) Jeśli źródłem jest 4:3, nastąpi automatyczna zmiana rozmiaru na 1600 x 1200 Jeśli źródłem jest 16:9, nastąpi automatyczna zmiana rozmiaru na 1920 x 1080 Jeśli źródłem jest 16:10, nastąpi automatyczna zmiana rozmiaru na 1920 x :9 Screen 480i/p 576i/p 1080i/p 720p PC 4: x 1080 wyśrodkowany 16: x 1080 wyśrodkowany LBX Natywny Auto Powiększ Naciśnij Naciśnij 1920 x 1440 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1920 x 1080 Brak zmiany rozmiaru obrazu, odwzorowanie 1:1 z wyśrodkowaniem. Niniejszy format pokazuje oryginalny obraz bez skalowania. Jeśli niniejszy format został wybrany, typ ekranu automatycznie zmieni się na 16:9 (1920 x 1080) Jeśli źródłem jest 4:3, nastąpi automatyczna zmiana rozmiaru na 1440 x 1080 Jeśli źródłem jest 16:9, nastąpi automatyczna zmiana rozmiaru na 1920 x 1080 Jeśli źródłem jest 16:10, nastąpi automatyczna zmiana rozmiaru na 1920 x 1200 oraz ucięcie powierzchni wyświetlanej do 1920 x 1080 w celu zmniejszenia rozmiaru obrazu., aby powiększyć obraz na ekranie projekcji. Maska krawędzi Funkcja Maska krawędzi usuwa zakłócenia na obrazie video. Funkcja Maska krawędzi usuwa zakłócenia kodowania video z krawędzi źródła video. Przesunięcie poziome Przesuwa projektowany obraz w poziomie. Przesunięcie pionowe Przesuwa projektowany obraz w pionie. 31

32 Elementy sterowania użytkownika Trapez (poziom) Naciśnij lub w celu regulacji poziomego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. Trapez (pion) Naciśnij lub w celu regulacji pionowego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. Auto korekcja trapezu Automatyczna regulacja pionowego zniekształcenia obrazu. Wygięcie (poziom) Koryguje zniekształcenie wykrzywienia optycznego poziomo. Wygięcie (pionoiwe) Koryguje zniekształcenie wykrzywienia optycznego pionowo. 32

33 Elementy sterowania użytkownika EKRAN PIP Ekran Pojedyńczy: Pojedyńczy ekran projekcji. Okno PIP: Główny ekran to duży ekran; ekran PIP jest mały i wyświetlony jest w rogu głównego ekranu. Rozdzielone ekrany: Główny ekran i ekran PIP są równej wielkości obok siebie. Lokalizacja PIP Wybierz położenie ekranu PIP w ekranie wyświetleń. Rozmiar okna PIP Wybierz rozmiar PIP z 1/16, 1/25 lub 1/36 na ekranie wyświetleń. Źródło PIP Wybierz źródło PIP aby przełączyć źródło ekranu PIP. Zamiana Naciśnij aby zamienić główne ekran i ekran PIP. Źródło 2 VGA-2 HDMI-2 YPbPr VGA-1 V V V HDMI-1 V V V Źródło 1 BNC (RGB) V V V Wideo V V V S-Video V V V Matrix kombinacji PIP 33

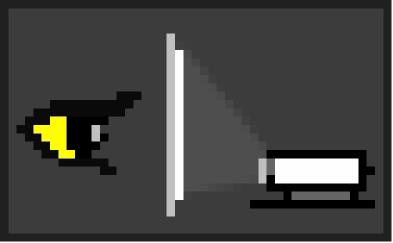

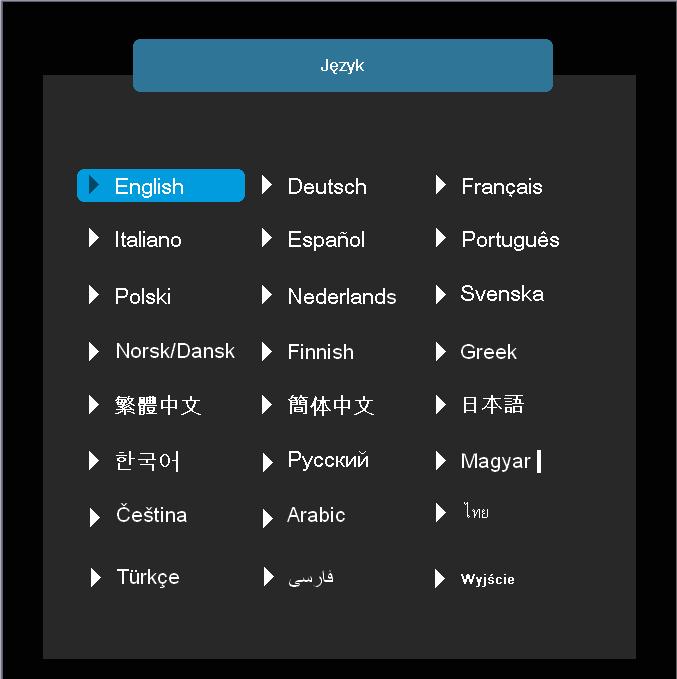

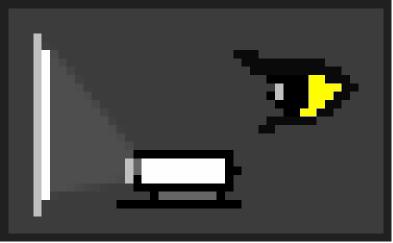

34 Elementy sterowania użytkownika USTAWIENIA Opcje Tył-biurko i Tył-sufit są używane z ekranem przezroczystym. Język Wybór wielojęzycznego menu OSD. Naciśnij lub w celu przejścia do podmenu, a następnie użyj przycisku lub przycisk w celu wyboru preferowanego języka. Naciśnij Wprowadź, aby zakończyć wybór. Projekcja Przód-biurko To jest wybór domyślny. Obraz jest projektowany prosto na ekran. 34

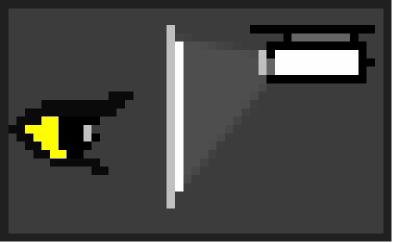

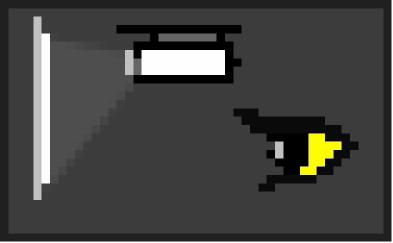

35 Elementy sterowania użytkownika Tył-biurko Po wybraniu tej opcji, obraz będzie wyświetlany odwrotnie. Przód-sufit Po wybraniu tej opcji, obraz będzie wyświetlany górą w dół. Tył-sufit Po wybraniu tej opcji, obraz będzie odwrócony górą w dół. Typ ekranu Wybierz typ ekranu spośród 16:10 (1920 x 1200) lub 16:9 (1920 x 1080). Położenie menu Wybór położenia menu na wyświetlanym ekranie. ID projektora Definicję ID można ustawić w menu (zakres 0-99) i umożliwić indywidualne sterowanie projektorem przez użytkownika przez RS232. Kompletna lista komend RS232 znajduje się na stronie

36 Elementy sterowania użytkownika USTAWIENIA Funkcje obiektywu Ostrość Reguluje funkcję fokus wyświetlanego obrazu. Powiększ (Optyczny zoom) Reguluje funkcję zoomu wyświetlanego obrazu. Przesunięcie obiektywu (lens shift) Przesuwa wyświetlany obraz. Zablokuj: Ninjesza funkcja nie może zostać użyta przez użytkownika. Odblokuj: Ninjesza funkcja może zostać użyta przez użytkownika. Typ obiektywu Wybierz typ obiektywu z WT1, WT2, ST1, TZ1 lub TZ2. Kalibracja obiektywu Wykonanie kalibracji i powrót obiektywu do środkowej pozycji. 36

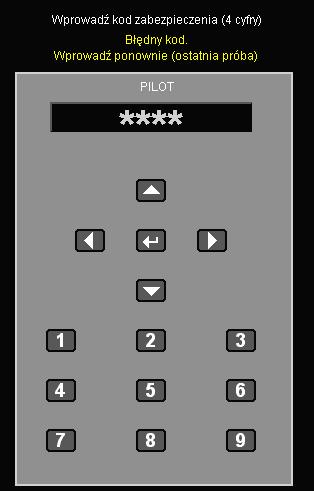

37 Elementy sterowania użytkownika USTAWIENIA Zabezpieczenie Zabezpieczenie Wł: Wybierz Wł, aby używać sprawdzania zabezpieczenia przy włączaniu projektora. Wył: Wybierz Wył, aby można było włączać projektor bez sprawdzania hasła. Domyślna wartość kodu hasła wynosi 1234 (pierwsze użycie). Timer zabezpieczający Użyj tej funkcji aby ustawić jak długo (Mięsiąc/Dzień/Godzina) projektor będzie używany. Gdy dany czas upłynie zostaniesz poproszony aby wprowadzić ponownie hasło. Zmień hasło Pierwsze użycie: 1. Naciśnij, aby ustawić hasło. 2. Hasło musi zawierać 4 cyfry. 3. Użyj przycisków numerycznych pilota zdalnego sterowania do wprowadzenia nowego hasła, a następnie naciśnij przycisk w celu potwierdzenia hasła. Zmiana hasła: 1. Naciśnij, aby wprowadzić stare hasło. 2. Użyj przycisku numerycznego do wprowadzenia aktualnego hasła, a następnie naciśnij w celu potwierdzenia. 3. Wprowadź nowe hasło (długość 4 cyfry) przyciskami numerycznymi pilota zdalnego sterowania, a następnie naciśnij w celu potwierdzenia. 37

38 Elementy sterowania użytkownika 4. Wprowadź ponownie nowe hasło i w celu potwierdzenia naciśnij. Zawsze przechowuj hasło. Jeśli hasło zostanie zapomniane lub zaginie, projektor będzie musiał zostać wysłany do lokalnego, autoryzowanego źródła sprzedarzy. Po 3 krotnym wprowadzeniu nieprawidłowego hasła, projektor wyłączy się automatycznie. Jeśli hasło zostanie zapomniane należy skonataktować się z lokalnym biurem w celu uzyskania pomocy. 38

39 Elementy sterowania użytkownika USTAWIENIA Sygnał (RGB) Opcja Sygnał jest obsługiwanawyłącznie dla analogowego sygnału VGA (RGB). Częstotliwość Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty graficznej komputera. Funkcję tą należy użyć wyłącznie wtedy, gdy obraz miga w pionei. Faza Synchronizuje taktowanie sygnału wyświetlania karty graficznej. Użyj tej funkcji do poprawienia niestabilnego lub migającego obrazu. Pozycja poziom Naciśnij Naciśnij w celu przesunięcia obrazu w lewo. w celu przesunięcia obrazu w prawo. Pozycja pion Naciśnij w celu przesunięcia obrazu w dół. Naciśnij AUTOMATYCZNY w celu przesunięcia obrazu w górę. Automatycznie wykrywa sygnału. Jeśli użyjesz tej funkcji faza,składniki częstotliwości wyszarzą się, a jeśli sygnał nie jest automatyczny faza i składniki częstotliwości ukażą się jako manualne i zostaną zachowane przy następnym włączeniu projektora. 39

40 Elementy sterowania użytkownika USTAWIENIA Sygnał (Video) Sygnał nie jest obsługiwany gdy źródłem jest HDMI lub DVI-D. IRE jest obsługiwany tylko z sygnału NTSC. Poziom bieli Pozwala użytkownikowi na regulację poziomu bieli podczas wejścia sygnałów S-Video lub Video/CVBS. Poziom czerni Pozwala użytkownikowi na regulację poziomu czerni podczas wejścia sygnałów S-Video lub Video/CVBS. Nasycenie Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij w celu zmniejszenia nasycenia obrazu. Naciśnij, aby zwiększyć nasycenie obrazu. Barwa Regulacja balansu kolorów czerwonego i zielonego. Naciśnij Naciśnij IRE, aby zwiększyć ilość koloru zielonego obrazu., aby zwiększyć ilość koloru zielonego obrazu. Regulacja pomiarów kompozytowego sygnału wideo. 40

41 Elementy sterowania użytkownika USTAWIENIA Zaawansowane Dla udanego uchwycenia logo, proszę się upewnić, iż wejście sygnału nie przewyższa natywnej rozdzielczości projektora (1920 x 1200 lub 1920 x 1080). Nie używaj sygnału bez przeplotu. Nie wyłączaj projektora podczas uchwytywania logo. Logo Użyj tej funkcji do ustawienia wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora. Optoma: Domyślny ekran startowy. Neutralny: Logo nie zostanie wyświetlone w menu startowym. Użytkownika: Użycie zapamiętanego obrazu z funkcji Przechwytywanie obrazu. Przechwytywanie obrazu Naciśnij, aby natychmiast przechwycić zdjęcie obrazuaktualnie wyświetlanego na ekranie. Ukryte napisy Jeśli zmiany zostały wprowadzone, nabiorą one mocy następnym razem po włączeniu projektora. Wył: Wybierz wył, aby wyłączyć funkcję ukrytych napisów. CC1: Język CC1: Amerykański angielski. CC2: Język CC2 (w zależności od kanału TV użytkwonika): Hiszpański, Francuski, Portugalski, Niemiecki, Duński. 41

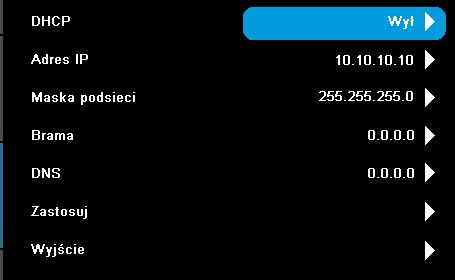

42 Elementy sterowania użytkownika USTAWIENIA Sieć Status sieci Wyświetlanie stanu połączenia sieciowego. DHCP Użyj tej funkcji do wyboru wymaganego ekranu startowego. Przy zmianie ustawienia na inne, po opuszczeniu menu OSD, nowe ustawienie zacznie działać przy następnym otworzeniu. Wł: Automatyczne przydzielanie adresu IP projektorowi z zewnętrznego serwera DHCP. Wył: Ręczne przydzielanie adresu IP. Adres IP Wybór adresu IP. Maska podsieci Wybór maski podsieci. Brama Wybór domyślnej bramy sieci podłączonej do projektora. DNS Wybór numeru DNS. Zastosuj Naciśnij i wybierz Tak, aby zastosować wybór. 42

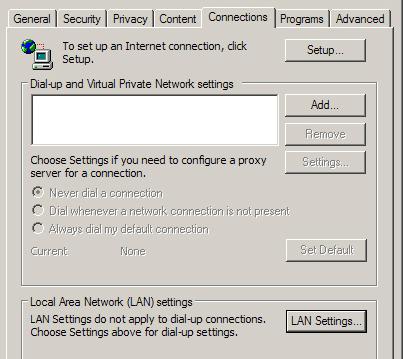

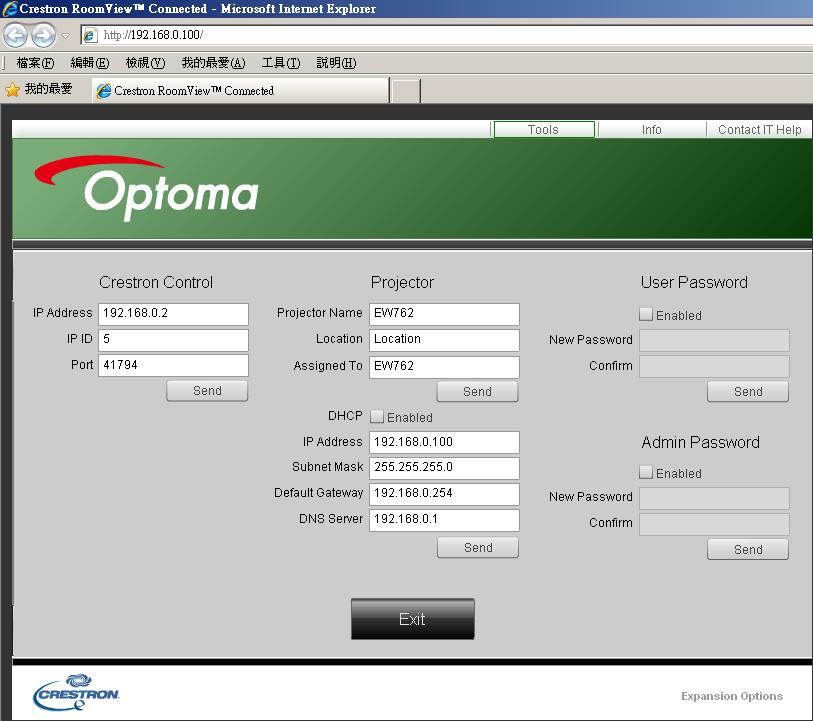

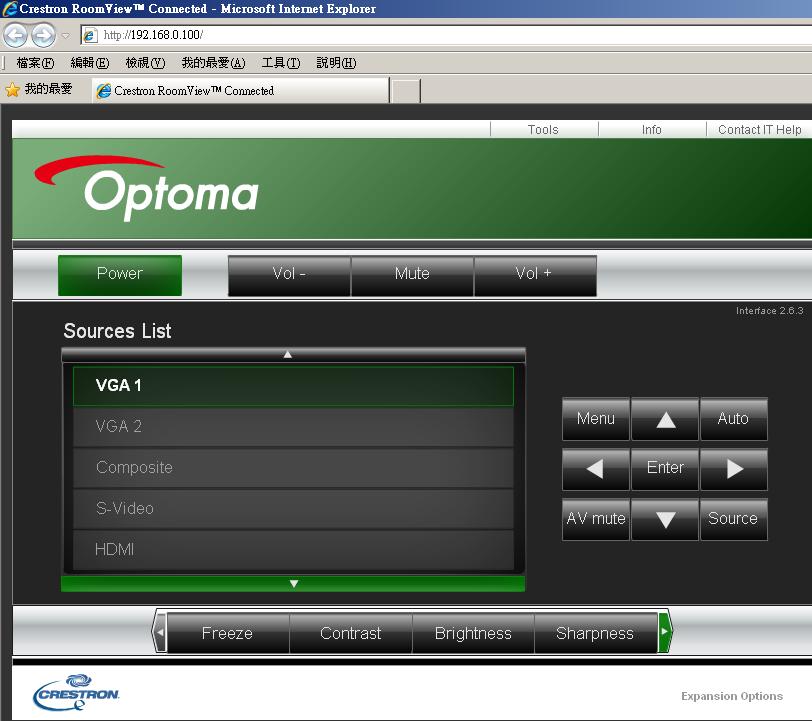

43 Elementy sterowania użytkownika Jak korzystać z przeglądarki sieci web do sterowania projektorem 1. Włącz DHCP w celu umożliwienia automatyczego przydzielania IP przez serwer DHCP lub ręcznie wprowadź wymagane informacje sieciowe. Proszę wziąć pod uwagę, iż w każdym z pól może zostać wpisana określona liczba znaków, jak pokazano w poniższej tabeli. (ze spacją i innymi znakami przystankowymi włącznie): 2. Następnie wybierz zastosowanie i naciśnij przycisk w celu dokończenia procesu konfiguracji. 3. Otwórz swoją wyszukiwarkę internetową i wpisz adres IP projektora z ekranu OSD LAN. Następująca strona internetowa zostanie wyświetlona jak pokazano poniżej: 4. Podczas podłączenia projektora do zewnętrznego sprzętu kontroli Crestron, ustawienia znajdują się w tabeli [narzędzia]. (zob.obr.) Kategoria Kontrola Crestron Projektor Konfiguracja sieci Hasło użytkownika Hasło admina Pozycja Adres IP 15 IP Tożsamość 2 Port 5 Nazwa projektora 10 Położenie 9 Przypisany do 9 DHCP (Włączone) (N/A) Adres IP 15 Maska podsieci 15 Brama domyślna 15 Serwer DNS 15 Włączone (N/A) Nowe hasło 15 Potwierdź 15 Włączone (N/A) Nowe hasło 15 Potwierdź 15 Wejście-Długość (znaki) 43

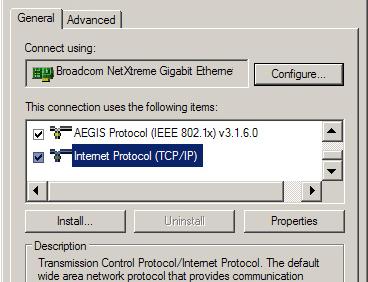

44 Elementy sterowania użytkownika Podczas tworzenia bezpośredniego połączenia pomiędzy komputerem a projektorem Czynność 1: Odszukaj adres IP ( ) w ustawieniach funkcji LAN projektora. Czynność 2: Wybierz zastosuj i naciśnij przycisk Wprowadź, aby przesłać funkcję lub naciśnij przycisk menu w celu zakończenia. Czynność 3: Aby otworzyć Połączenia sieciowe, kliknijstart, kliknij Panel sterowania, klknij Sieć i połączenia z Internetem, a następnie kliknij Połączenia sieciowe. Kliknij połączenie do konfiguracji, a następnie w opcji Zadania sieciowe, kliknij Zmień ustawienia tego połączenia. Czynność 4: W zakładce Ogólne, w opcji To połączenie wykorzystuje następujące elementy, kliknij Protokół Internetowy (TCP/IP), a następnie kliknij Właściwości. Czynność 6: Aby otworzyć Opcje internetowe, kliknij przeglądarkę sieci web IE, kliknij Opcje internetowe, kliknij zakładkę Połączenia i kliknij Ustawienia sieci LAN... Czynność 7: Pojawi się okno dialogowe Ustawienia siecio lokalnej (LAN), w polu Serwe proxy, usuń zaznaczenia okna opcjiużyj serwera proxy dla sieci LAN, a następnie kliknij dwukrotnie przycisk OK. Czynność 5: Kliknij Użyj następującego adresu IP i wpisz jak poniżej: 1) Adres IP: ) Maska podsieci: ) Domyślna brama: Czynność 8: Otwórz IE i wpisz adres IP w polu URL, a następnie naciśnij przycisk Wprowadź. 44

45 Elementy sterowania użytkownika OPCJA Blokada źródła Naciśnij bezpośrednio przycisk źródła na pilocie, zmieni to źródło bezpośrednio oraz automatycznie ustawi zabezpieczenie źródła na Wł. Aby wyłączyć blokadę keypada, naciśnij i przytrzymaj przycisk Wprowadź na projektorze przez 5 sekund. Wł: Projektor wyszuka wyłącznie bieżące połączenie wejścia. Wył: Po utraceniu bieżącego sygnału, projektor wyszuka inne sygnały. Duża wysokość Po wybraniu Wł, zwiększane są obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze. Ukryj informacje Wł: Wybierz Wł, aby ukryć komunikaty z informacjami. Wył: Wybierz Wył, aby pokazać komunikat szukanie. Blokuj klawisze Po włączeniu funkcji blokady keypada, nastąpi blokada panela sterowania, jednakże projektor można nadal obsługiwać przez pilota zdalnego sterowania. Poprzez wybranie Wył, można ponownie używać panela sterowania. Wzorzec testowy Wyświetla wzorzec testowy. Dostępne wzorce: Siatka, biały i brak wzorca. Kolor tła Użyj tej funkcji do wyświetlenia ekranu Czarny, Czerwony, Niebieski, Zielony lub Biały, przy braku sygnału. 45

46 Elementy sterowania użytkownika Wyzwalacz 12V Wyzwalacz 12V zapewnia standardowy wyzwalacz dla zmotoryzowanych ekranów. Wyjście VGA Użyj ninjeszej funkcji dla wyświetlenia ekranu ze źródła wejścia. Auto: W trybie wstrzymania (aktywny), domyślne wyjście VGA loops through z VGA1; jeśli VGA2 nie została zablokowana w poprzedniej operacji, VGA2 zostanie loop through do wyjścia VGA. VGA 1: Wybierz złącze wejścia VGA 1-In. VGA 2: Wybierz złącze wejścia VGA 2-In. Skasuj Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. 46

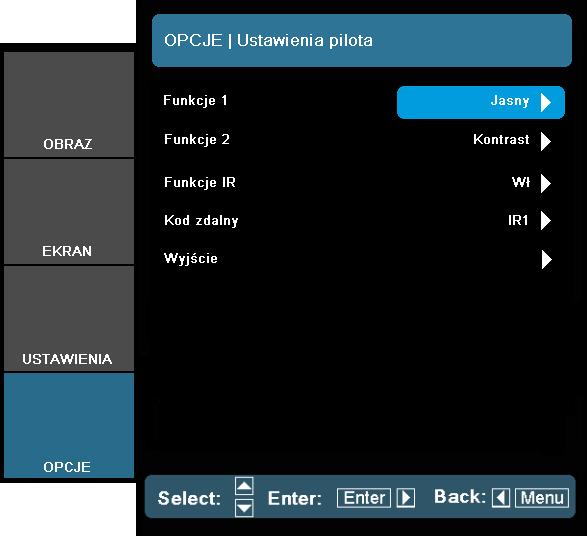

47 Elementy sterowania użytkownika OPCJA Ustawienia pilota Funkcja 1 Wybierz pożądaną funkcję z Jasność, PIP, Wzorzec testowy, Powiększ, Projekcja, Wygięcie (pionoiwe)+ lub Wygięcie (poziom)+. Funkcja 2 Wybierz pożądaną funkcję z Kontrast, Źródło PIP, Zamiana PIP, Kolor, Wygięcie (pionoiwe)-, Wygięcie (poziom)- lub Ustawienia lampy. Funkcje IR Gdy ninjesza funkcja została Wł, projektor może być używany z pilotem. Ustawiając Wł, możesz tylko uzywać przycisków na panelu kontrolnym. IR 3 IR 4 Wskaźnik LED IR 1 IR 2 Kod zdalny Ustaw adres IR pilota. Adres pilota jest zmieniony przez równoczesne naciśnięcie przycisku wideo i strzałek aby wybrać adres IR 1/2/3/4. Dioda LED pilota zamigota dwukrotnie aby potwierdzić nowy adres pilota. IR 1: Wciśnij równocześnie wideo i przycisk PRAWO dla IR 1. Po zakończeniu zdalnego kodu, dioda LED pilota zamigota raz na zielono, dla potwierdzenia. IR 2: Wciśnij równocześnie wideo i przycisk DÓŁ dla IR 2. Po zakończeniu zdalnego kodu, dioda LED pilota zamigota dwa razy na zielono, dla potwierdzenia. IR 3: Wciśnij równocześnie wideo i przycisk LEWO dla IR 3. Po zakończeniu zdalnego kodu, dioda LED pilota zamigota trzy razy na zielono, dla potwierdzenia. 47

48 Elementy sterowania użytkownika IR 4: Wciśnij równocześnie wideo i przycisk GÓRA dla IR 4. Po zakończeniu zdalnego kodu, dioda LED pilota zamigota 4 razy na zielono, dla potwierdzenia. 48

49 Elementy sterowania użytkownika OPCJA Zaawansowane Włącz przy zasilaniu Wybierz Wł, aby uaktywnić tryb Bezp. Włączenie. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem zmiennym, bez naciskania przycisku w panelu sterowania projektora lub na pilocie zdalnego sterowania. Włącz przy sygnale Po otrzymaniu sygnału, projektor włączy się. Eliminuje to potrzebę użycia przycisku mocy na pilocie lub klawiaturze. Tryb Eco (< 0,5 W) zablokuje VGA-out i funkcje RJ45 gdy projektor znajduje się w trybie wstrzymania. Auto wyłączenie (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Wyłącznik czasowy (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Tryb zasilania (Czuwanie) Eco.: Wybierz Eco. w celu dalszych oszczędności energii < 0,5W. Aktywny: Wybierz Aktywny w celu powrotu do trybu wstrzymania i nastąpi właczenie portu wyjścia VGA. 49

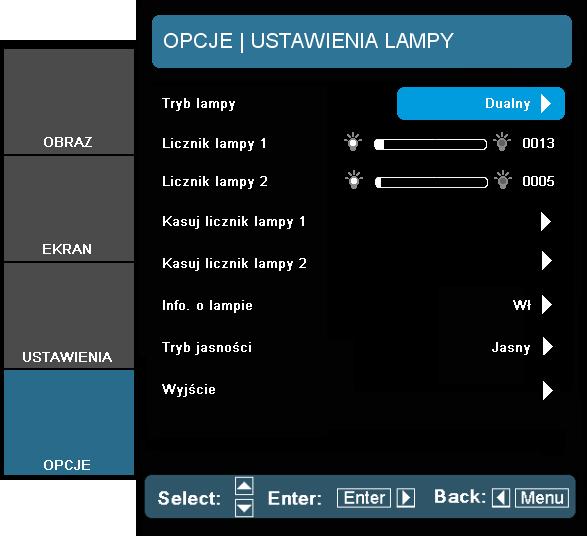

50 Elementy sterowania użytkownika OPCJA Ustawienia lampy Tryb lampy Wybierz pojedyńczy/dualny tryb lampy projektora. Dualny: Domyślna wartość dla ninijeszej funkcji. Naprzemienny: Gdy różnica w żywotności obu lamp osiągnie 48 godzin, system automatycznie zamieni na lampę o niższym zużyciu. Lampa 1: Jedna lampa wykorzystana do oświetlenia. (Lampa1 jest zawsze użyta.) Lampa 2: Jedna lampa wykorzystana do oświetlenia. (Lampa2 jest zawsze użyta.) Licznik lampy 1 Wyświetl czas wyświetlenia dla lampy 1. Licznik lampy 2 Wyświetl czas wyświetlenia dla lampy 2. Kasuj licznik lampy 1 Kasuje licznik lampy 1 po zastąpieniu lampy na lampa 1. Kasuj licznik lampy 2 Kasuje licznik lampy 1 po zastąpieniu lampy na lampa 2. Info. o lampie Funkcję tą należy wybrać w celu wyświetlania lub ukrycia komunikatu o potrzebie zmiany lampy. Komunikat ten pojawia się na 30 godzin przed sugerowanym czasem wymiany lampy. 50

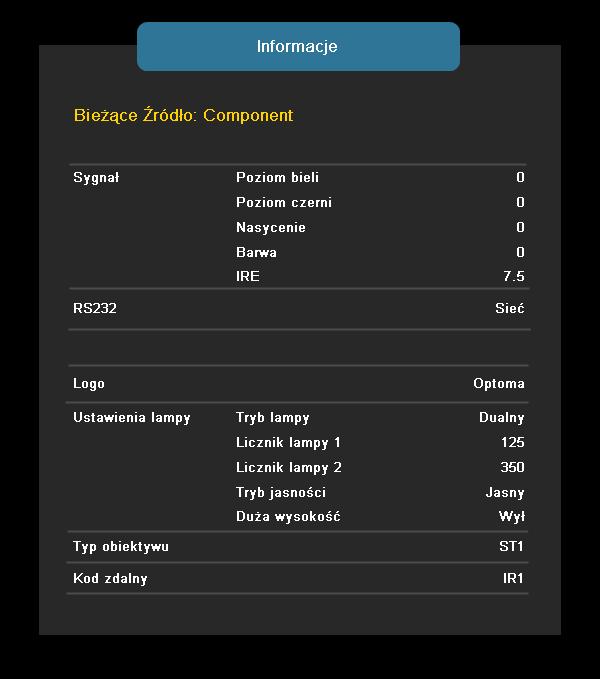

51 Elementy sterowania użytkownika Tryb jasności Standardowy: Wybierz Standardowy:, aby przyciemnić światło lampy projektora, co obniża zużycie energii i wydłuża żywotność lampy. JASNY: Wybierz JASNY, aby zwiększyć jasność. Image AI: Image AI poprawia kontrast obrazu poprzez optymalizację jasności lampy według zawartości obrazu. Image AI pomaga zapewnić widzialność detali w ciemnych ujęciach, podczas ciągłego utrzymania jasności i jaskrawości obrazu. OPCJA Informacje Informacje Wyświetla informacje projektora o źródle, rozdzielności oraz wersji oprogramowania na ekranie. 51

52 Dodatki Rozwiązywanie problemów Jeśli wystąpią problemy z działaniem projektora należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym. Brak obrazu na ekranie Sprawdź czy są prawidłowo i pewnie połączone wszystkie kable i połączenia zasilania, zgodnie z opisem w części Instalacja. Upewnij się, że szpilki złącza nie są wygięte lub złamane. Sprawdź, czy lampa projektora została prawidłowo zainstalowana. Sprawdź część Wymiana lampy. Upewnij się, że zdjęta została pokrywa obiektywu oraz, że został włączony projektor. Upewnij się, że nie jest włączona funkcja Wyciszenie AV. Obraz częściowy, przesunięty lub nieprawidłowo wyświetlany Naciśnij RESYNCHRONIZACJA na pilocie lub panelu kontrolnym. Jeśli używany jest komputer PC: W systemach operacyjnych Windows 95, 98, 2000, XP, Windows 7: 1. Poprzez ikonę Mój komputer, otwórz folder Panel sterowania, a następnie kliknij dwukrotnie ikonę Ekran. 2. Wybierz zakładkę Ustawienia. 3. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od WUXGA (1920 x 1200). 4. Kliknij przycisk Zaawansowane właściwości. Jeśli projektor nadal nie wyświetla całego obrazu, konieczna będzie także zmiana używanego monitora. Sprawdź następujące czynności. 5. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od WUXGA (1920 x 1200). 6. Wybierz przycisk Zmień w zakładce Monitor. 52

53 Dodatki 7. Kliknij Pokaż wszystkie urządzenia. Następnie, wybierz Standardowe typy monitorów w oknie SP; wybierz wymagany tryb rozdzielczości w oknie Modele. 8. Sprawdź, czy ustawienie rozdzielczości monitora jest niższe lub równe od WUXGA (1920 x 1200). Jeśli używany jest komputer notebook: 1. Najpierw, wykonaj czynności wymienione powyżej w celu regulacji rozdzielczości komputera. 2. Naciśnij odpowiednie wymienione poniżej przyciski, zależne od producenta komputera notebook w celu wysłania sygnału z komputera notebook do projektora. Na przykład: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Preferencje systemu Wyświetlanie Aranżacja Ekran lustrzany W przypadku trudności ze zmianą rozdzielczości lub przy zatrzymywaniu działania monitora należy ponownie uruchomić cały sprzęt, włącznie z projektorem. Ekran komputera notebook lub komputera PowerBook nie wyświetla prezentacji Jeśli używany jest komputer notebook Niektóre notebooki mogą wyłączać ich własne ekrany, gdy używane jest drugie urządzenie wyświetalnia. Każdy z nich stosuje własną metodę reaktywacji. Sprawdź podręcznik komputera w celu uzyskania szczegółowych informacji. Niestabilny lub migający obraz Użyj opcji Faza do poprawienia wyświetlania. Dalsze informacje znajdują się na stronie 39. Zmień ustawienie kolorów monitora w komputerze. Pionowy, migający pasek na obrazie Użyj ustawienia Częstotliwość do wykonania regulacji. Dalsze informacje znajdują się na stronie 39. Sprawdź i skonfiguruj ponownie tryb wyświetlania karty graficznej w celu uzyskania jej zgodności z projektorem. 53

54 Dodatki Brak ostrości obrazu Sprawdź, czy zdjęta została pokrywa projektora. Wyreguluj funkcję fokus na obiektywie projektora. Upewnij się, że ekran projekcji znajduje się w wymaganym zakresie odległości. Patrz, strona Rozciągnięty obraz przy wyświetlaniu tytułu DVD w formacie 16:9 Podczas odtwarzania anamorficznego DVD lub DVD 16:9, projektor pokaże najlepszy obraz, po ustawieniu trybu wyświetlania w OSD na 16:9. Podczas odtwarzania tytułów DVD w formacie 4;3, należy zmienić format na 4:3 w menu OSD projektora. Jeśli obraz jest nadal rozciągnięty, będzie potrzebna także regulacja współczynnika proporcji poprzez następujące czynności: Należy ustawić format wyświetlania odtwarzacza DVD na współczynnik proporcji 16:9 (szeroki). Nie zaleca się stosowania funkcji Trapez. Obraz za mały lub za duży Przysuń lub odsuń projektor od ekranu. Naciśnij przycisk Menu na pilocie zdalnego sterowania lub w panelu sterowania, przejdź do Wyświetlanie Format i wypróbuj różne ustawienia. Nachylone boki obrazu Jeśli to możliwe należy zmienić pozycję projektora, aby był wyśrodkowany w poziomie na ekranie i poniżej dolnej krawędzi ekranu. Naciśnij przycisk Trapez na pilocie, aż boki staną się poziome. Odwrócony obraz Wybierz USTAWIENIA Projekcja w menu OSD i wyreguluj kierunek projekcji. 54

55 Dodatki Projektor przestaje reagować na wszystkie elementy sterowania Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód zasilający i zaczekaj co najmniej 60 sekund przed ponownym podłączeniem zasilania. Sprawdź, czy nie jest uaktywnione ustawienie Blokuj klaw., przez próbę sterowanie projektorem przez pilota zdalnego steriowania. Przepaliła się lampa generując trzaskający dźwięk Po osiągnięciu przez lampę końca żywotności, może się ona przepalić generując wysoki, trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie wymieniona lampa. Aby wymienić lampę należy wykonać procedury wymienione w części Wymiana lampy na stronach Komunikat diody LED Komunikat Stan oczekiwania (Wejście i przełącznik przewodu zasilającego) Włączenie zasilania (Rozgrzewanie) DIODA LED Temp LED Lampa 1 LED Lampa 2 LED (Czerwony/ Niebieski) Migające Czerwony Migające Niebieski (Czerwony) (Bursztynowy) (Bursztynowy) Świecenie lampy Niebieski Stałe światło Brak światła Wyłączenie zasilania (Chłodzenie) Błąd (Lampa 1 nie działa) Błąd (Lampa 2 nie działa) Migające Niebieski Migające Czerwony Migające Czerwony Błąd (Awaria wentylatora) Błąd (Nadmierna temperatura) Błąd (Przesunięcie obiektywu) Migające Czerwony Migające Czerwony Migające Czerwony Miganie 55

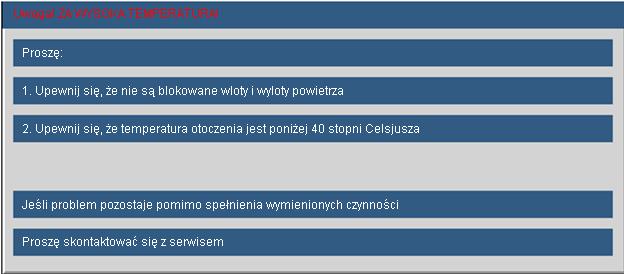

56 Dodatki Komunikaty ekranowe Ostrzeżenie dotyczące temperatury: Awaria wentylatora: Ostrzeżenie o lampie: Poza zasięgiem: Jeśli pilot zdalnego sterowania nie działa Sprawdź, czy kąt działania pilota zdalnego sterowania mieści się w zakresie ±15 w poziomie i w pionie w odniesieniu do odbiorników podczerwieni w projektorzetor. Upewnij się, że pomiędzy pilotem zdalnego remote sterowania a projektorem nie ma żadnych przeszkód. Przesuń się na odległość 7 m (±0 ) od projektora. Upewnij się, że są prawidłowo włożone baterie. Baterie po ich wyczerpaniu należy wymienić. Upewnij się, iż twój pilot jest ustwiony na właściwe ustawienie kody IR (zob.str.47). 56
