1 Spis treści Spis treści...1 Uwaga dotycząca użytkowania...2 Informacje dotyczące bezpieczeństwa.2 Środki ostrożności...3 Ostrzeżenia dotyczące ochrony oczu..5 Właściwości produktu...5 Wprowadzenie...6 Omówienie zawartości opakowania...6 Omówienie produktu...7 Główny rozdział... 7 Panel sterowania... 8 Połączenia wejścia/wyjścia... 9 Pilot zdalnego sterowania Instalacja...11 Podłączanie projektora...11 Instalacja obiektywu projekcyjnego Podłączenie do komputera/ notebooka Podłączenie do źródeł video Włączanie/wyłączanie zasilania projektora...14 Włączanie zasilania projektora Wyłączanie zasilania projektora Wskaźnik ostrzeżeń Regulacja projektowanego obrazu...17 Regulacja wysokości projektora Regulacja pozycji projektora Elementy sterowania użytkownika.20 Panel sterowania i pilot zdalnego sterowania...20 Panel sterowania Pilot zdalnego sterowania Używanie przewodowego pilota Ustawianie zdalnego kodu Menu ekranowe...25 Posługiwanie się projektorem Drzewo menu OBRAZ OBRAZ Zaawansowane EKRAN EKRAN PIP USTAWIENIA USTAWIENIA Funkcje obiektywu USTAWIENIA Zabezpieczenia USTAWIENIA Sygnał (RGB) USTAWIENIA Sygnał (Video) USTAWIENIA Zaawansowane USTAWIENIA Sieć Ustawienia LAN USTAWIENIA Sieć Ustawienia Sterowania OPCJA OPCJA Ustawienia pilota OPCJA Zaawansowane OPCJA Ustawienia lampy OPCJA Informacje Dodatki...55 Rozwiązywanie problemów...55 Wymiana lampy...60 Tryby zgodności...62 Zgodność komputera (PC/Mac) Zgodność video Lista funkcji komend RS232 i protokołów...64 Przydział pinów RS Lista funkcji protokołu RS Instrukcje Telnet...69 Polecenia z Wykrywania Urządzeń AMX...69 Obsługiwane instrukcje PJLink...70 Znaki towarowe...72 Instalacja przy montażu sufitowym...75 Zabezpieczenia do montażu pod sufitem...76 Ogólnoświatowe biura Optoma...78 Uwagi związane z przepisami i bezpieczeństwem

2 Uwaga dotycząca użytkowania Informacje dotyczące bezpieczeństwa Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego niebezpiecznego napięcia w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób. Znak wykrzyknika w obrębie trójkąta równobocznego, sygnalizuje użytkownikowi obecność w towarzyszącej urządzeniu literaturze, ważnych operacji i instrukcji konserwacyjnych (obsługa). OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA ODDZIAŁYWANIE DESZCZU LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY. NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU PERSONELOWI. Ograniczenia emisji klasy A To urządzenie cyfrowe klasy A, spełnia wszelkie wymagania kanadyjskich przepisów dotyczących urządzeń powodujących zakłócenia. Ważne instrukcje dotyczące bezpieczeństwa 1. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć go przed przegrzaniem zaleca się ustawienie jego instalację w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, sofie, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza. 2. Nie należy używać projektora w pobliżu wody lub w miejscach wilgotnych. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. 3. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło. 4. Czyszczenie należy wykonywać wyłącznie suchą szmatką. 5. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. 6. Nie należy używać urządzenia uszkodzonego fizycznie lub przerobionego. Uszkodzenie fizyczne/nadużycie może mieć miejsce po (ale nie tylko): Upuszczeniu urządzenia. Uszkodzeniu przewodu zasilacza lub wtyki. Wylaniu płynu do projektora. Narażeniu projektora na oddziaływanie deszczu lub wilgoci. Upuszczeniu czegoś na projektor lub poluzowaniu elementów w jego wnętrzu. Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z firmą Optoma. 7. Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem. 8. Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. 9. Urządzenie może naprawiać wyłącznie odpowiedni personel serwisu. 2

3 Uwaga dotycząca użytkowania Środki ostrożności Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku. Ostrzeżenie- Nie wolno zaglądać w obiektyw projektora, gdy włączona jest lampa. Jasne światło może spowodować obrażenia i uszkodzić wzrok. Ostrzeżenie- W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. Ostrzeżenie- Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem elektrycznym. Ostrzeżenie- Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia. Należy wykonać instrukcje opisane na stronach Ostrzeżenie- Projektor ten może sam wykrywać cykl żywotności lampy. Po wyświetleniu komunikatów z ostrzeżeniem należy wymienić lampę. Ostrzeżenie- Po wymianie modułu lampy (patrz, strona 53) należy wyzerować funkcję Kasuj licznik lampy z menu ekranowego OpcjA Ustawienia lampy. Ostrzeżenie- Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony cykl chłodzenia. Należy zaczekać 60 sekund na ochłodzenie projektora. Ostrzeżenie- Nie należy zakładać pokrywy obiektywu podczas działania projektora. Ostrzeżenie- Gdy zbliża się koniec żywotności lampy, na ekranie wyświetlany jest komunikat Ostrzeżenie o lampie: Przekroczony czas żywotności lampy.. Należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym w celu jak najszybszej wymiany lampy. Ostrzeżenie- Nie należy zaglądać w promień lasera pilota zdalnego sterowania i kierować promienia w oczy innych osób. Wskaźnik laserowy może spowodować trwałe uszkodzenie wzroku. 3

4 Uwaga dotycząca użytkowania Ostrzeżenie - Pozostawienie wolnej przestrzeni nad, pod i z boków obudowy projektora ma istotne znaczenie dla umożliwienia prawidłowej cyrkulacji powietrza wokół urządzenia i chłodzenia go. Wskazane wartości określają minimalną wielkość wolnej przestrzeni. Jeśli planuje się zabudowanie projektora w przestrzeni częściowo zamkniętej, podane wymagania minimum muszą być spełnione. 4 (10cm) 12 (30cm) 12 (30cm) 12 (30cm) Należy: Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania prądem zmiennym. Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym detergencie. Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego. Nie należy: Blokować szczelin i otworów wentylacyjnych urządzenia. Stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników. Używać produktu w następujących warunkach: - W miejscach ekstremalnie gorących, zimnych lub wilgotnych. Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5-40 C. Wilgotność względna 5-40 C, 80% (maks.), bez kondensacji. - W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. - W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. - W bezpośrednim świetle słonecznym. 4

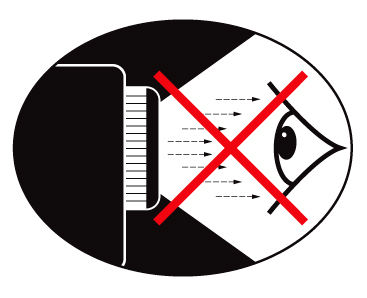

5 Uwaga dotycząca użytkowania Ostrzeżenia dotyczące ochrony oczu Należy unikać bezpośredniego patrzenia/zaglądania w wiązkę projektora. O ile to możliwie należy stawać tyłem do wiązki. Podczas stosowania projektora w klasach szkolnych, należy zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła, gdy poproszą o wskazanie czegoś na ekranie. Aby zminimalizować zużycie prądu przez lampę, należy w celu zmniejszenia poziomu światła otoczenia, stosować zasłony w pomieszczeniu projekcji. Właściwości produktu Natywna rozdzielczość WUXGA (1920 x 1200) Zgodność z HD Obsługa 1080p Ekstensywny, dodatkowy obiektyw Rozszerzenie zasięgu przesunięcia obiektywu w celach łatwiejszej instalacji. System dualnej lampy Ogólne terminy wejścia/wyjścia oraz interfejsy kontroli Obsługa sieci 5

6 POWER LAMP-1 LAMP-2 TEMP Wprowadzenie Omówienie zawartości opakowania Rozpakuj i sprawdź zawartość opakowania, aby upewnić się, że znajdują si ę w nim wszystkie wymienione poniżej części. Jeśli czegokolwiek brakuje, należy skontaktować się z najbliższym punktem serwisowym. Projektora Przewód zasilający Kabel VGA 1,8m 3,0 m Z powodu różnych zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. Kabel RS232 1,8 m Kabel DVI/HDMI 30 cm Pilot zdalnego sterowania na podczerwień Dokumentacja: Podręcznik użytkownika Karta gwarancyjna Karta szybkiego uruchomienia Karta WEEE (wyłącznie dla EMEA) 2 x śruba oczkowa zabezpieczająca 2 x baterie AAA 2 x podkładka sprężysta 2 x podkładka płaska 6

7 LAMP-2 TEMP WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. SHUTTER S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS FOCUS ZOOM Omówienie produktu Główny rozdział Wprowadzenie POWER LAMP Wentylacja (wejście) 2. Drzwi obiektywu 3. Odbiorniki podczerwieni 4. Drzwi lampy 5. Wentylacja (wyjście) 6. Wskaźnik LED 7. Pokrywa projektora 8. Nóżki regulacji nachylenia 9. Panel sterowania 10. Połączenia wejścia/ wyjścia 11. Gniazdo zasilania 12. Przełącznik zasilania 7

8 Wprowadzenie Panel sterowania SOURCE RE-SYNC LENS INFO. MENU ENTER FOCUS SHUTTER ZOOM Przycisk zasilania 2. ŹRÓDŁO 3. RESYNCHRONIZACJA 4. OBIEKTYW 5. Informacje 6. MIGAWKA 7. MENU 8. Cztery kierunkowe przyciski wyboru 9. WPROWADŹ 10. POWIĘKSZ 11. OSTROŚĆ 8

9 INFO. SHUTTER SOURCE MENU RE-SYNC ENTER LENS FOCUS ZOOM Połączenia wejścia/wyjścia Wprowadzenie S-VIDEO VIDEO Y Pb Pr R G B H V WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 12V OUT RS Złącze wejścia S-Video 2. Złącze wejścia Composite Video 3. Złącze wejścia Component Video (YPbPr) 4. Złącze wejścia BNC (YPbPr/RGBHV) 5. Port blokady Kensington 6. Złącze wejściowe dla przewodowego pilota 7. Złącze sieciowe RJ Złącze wyjścia VGA (Wyjście loop-through monitora ) 9. Złącze wejścia VGA2-In/YPbPr (Analogowy sygnał PC/ Wejście komponetowe wideo/hdtv/ypbpr) 10. Złącze wejścia VGA1-In/YPbPr (Analogowy sygnał PC/ Wejście komponetowe wideo/hdtv/ypbpr) 11. Złącze HDMI Złącze HDMI 2r 13. Złącze zależne od wyzwalacza 12 V (12 V, 250 ma. 3,5 mm gniazdo mini jack) 14. Złącze RS-232 (typu DIN 9-pin) 15. Przełącznik zasilania 16. Gniazdo zasilania 9

10 Wprowadzenie Pilot zdalnego sterowania Klawiatura numeryczna (z wyłączeniem 0 dla haseł, 0 nie może zostać użyte jako część składowa hasła) Włączenie zasilania 2. Migawka 3. Funkcja 2 (Programowalność zobacz str.51) 4. Tryb wyświetlania 5. Zamrozić 6. Zoom obiektywu +/- 7. Wszystko 8. HDMI 2 9. HDMI DVI (klawisz zastrzeżony) 11. Informacje 12. Resynchronizacja 13. Wideo 14. YPbPr 15. Keypad numeryczny (do wprowadzania hasła) 16. Wyłączenie zasilania 17. Wzór 18. Funkcja 1 (Programowalność zobacz str.51) 19. Wprowadź/Pomoc 20. Cztery kierunkowe przyciski wyboru 21. Menu 22. Przesunięcie obiektywu 23. Format (Współczynnik kształtu obrazu) 24. Fokus obiektywu +/- 25. ID 26. VGA S-Video 28. VGA BNC

11 Instalacja Podłączanie projektora Instalacja obiektywu projekcyjnego 1 4 Przed instalacją lub wymianą obiektywu, należy odłączyć projektor od prądu. Należy unikać używania pilota zdalnego sterowania oraz klawiatury projektora w celu dostrojenia przesunięcia obiektywu lub zoomu/ fokus podczas procesu przyłączania obiektywu PCB (płytka do montażu podzespołów elektronicznych) 5 Procedura instalacji obiektywu: Odkręć 2 śruby i podnieść drzwi obiektywu. 1 Zdejmij pokrywę projektora. 2 Wciśnij dźwignię wypuszczenia do góry aby zwolnić blokadę. 3 Zdejmij pokrywę obiektywu.4 Wciśnij obiektyw do wymaganej pozycji.5 Wciśnij dźwignię wypuszczenia w dół aby zablokować obiektyw na miejscu. 6 (trzeba wyrównać PCB) Aby wymienić obiektyw, należy powtórzyć poprzednie kroki. 11

12 WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. SHUTTER S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS FOCUS ZOOM Instalacja Podłączenie do komputera/notebooka E62405SP R Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne 6 Wyjście +12V 1... Przewód zasilający 2... Kabel RS Kabel DVI/HDMI 4... Kabel VGA 5... *Kabel sieciowy 6...*Kabel wejścia VGA 12

13 WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN HDMI 2 HDMI 1 INFO. SHUTTER S-VIDEO VIDEO Y Pb Pr R G B H V 12V OUT SOURCE MENU RS232 RE-SYNC ENTER LENS FOCUS ZOOM E62405SP R Podłączenie do źródeł video Instalacja Odtwarzacz DVD, przystawka multimedialna, odbiornik HDTV 5 Wyjście S-Video 4 Wyjście Composite Video Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Wyjście +12V 1... Przewód zasilający 2...*Kabel BNC 3... *Kabel Component 3 RCA 4...*Kabel Composite Video 5... *Kabel S-Video 6...*Kabel HDMI 7... Kabel DVI/HDMI 8... *Adapter 15-pinowe do 3 RCA Component/HDTV 13

14 Instalacja Gdy tryb mocy (wstrzymania) ustawiony jest na Eko, VGA i RJ45 zostaną zdezaktywowane gdy projektor będzie znajdował się w trybie wstrzymania. Włączanie/wyłączanie zasilania projektora Włączanie zasilania projektora 1. Zdejmij pokrywę projektora Bezpiecznie podłącz przewód sieciowy i kabel sygnału. Przełącznik mocy 2 i dioda LED zamigoczą na czerwono. 3. Włącz lampę naciskając przycisk z tyłu projektora lub na pilocie. Dioda LED zmieni kolor na niebieski. 3 Przez około 10 sekund wyświetlany będzie ekran startowy. Podczas pierwszego użycia projektora, pojawi się polecenie wybrania preferowanego języka i trybu oszczędzania energii. 4. Włącz i podłącz źródło wyświetlania na ekranie (komputer, notebook, odtwarzacz video, itd). Projector automatycznie wykryje źródło. Jeśli nie wykryje, naciśnij przycisk menu i przejdź do OPCJA. Upewnij się, że Blokada źródła jest ustawiona na Wył. Przy podłączeniu w tym samym czasie wielu źródeł, do przełączania pomiędzy wejściami należy użyć przycisku Źródło w panelu sterowania lub bezpośrednich przycisków źródła pilota zdalnego sterowania. 3 Najpierw należy włączyć projektor, a następnie wybrać źródła sygnałów. Lub INFO. SOURCE RE-SYNC LENS MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO Y Pb Pr R G B H V 1 12V OUT RS

15 Wyłączanie zasilania projektora Instalacja 1. Naciśnij przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania w celu wyłączenia projektora. 4 Na ekranie pojawi się następujący komunikat. Naciśnij ponownie przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania 4 w celu potwierdzenia, w przeciwnym wypadku wiadomość zniknie po 15 sekundach. Gdy naciśniesz po raz drugi, projektor zostanie zawieszony. 2. Wentylatory chłodzące będą kontynuować działanie przez około 60 sekund w celu wykonania cyklu chłodzenia, a dioda LED zacznie migać na niebiesko. Gdy dioda LED zacznie świecić na czerwono, oznacza to, że projektor przeszedł do trybu wstrzymania. Aby z powrotem włączyć projektor, należy zaczekać do zakończenia przez projektor cyklu chłodzenia i przejścia do trybu oczekiwania. W trybie oczekiwania, wystarczy nacisnąć przycisk na pilocie zdalnego sterowania lub nacisnij przycisk w panelu sterowania, aby ponownie uruchomić projektor Wyłącz przełącznik Odłącz przewód zasilający z gniazda zasilania i od projektora. 5. Nie należy włączać projektora natychmiast po wykonaniu procedury wyłączenia zasilania. 4 Lub SOURCE RE-SYNC LENS INFO. MENU ENTER FOCUS SHUTTER ZOOM 15

16 Instalacja Jeśli pojawiają się tego rodzaju problemy z projektorem skontaktuj się z najbliższym punktem serwisowym. Dalsze informacje znajdują się na stronach Wskaźnik ostrzeżeń Po pojawieniu się wskaźników ostrzeżenia (patrz poniżej), projektor zostanie automatycznie wyłączony: Wskaźnik LED LAMPA1 lub LAMPA2 zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Wskaźnik LED Temperatura zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Oznacza to przegrzanie projektora. W normalnych warunkach, projektor można ponownie włączyć. Wskaźnik LED Temperatura zmieni kolor na czerwony, a dioda LED zacznie migać czerwonym światłem. Odłącz przewód zasilający od projektora, zaczekaj 30 sekund i spróbuj ponownie. Jeśli wskaźnik ostrzeżenia zaświeci się ponownie, skontaktuj się z najbliższym punktem serwisowym w celu uzyskania pomocy. 16

17 Instalacja Regulacja projektowanego obrazu Regulacja wysokości projektora Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu. 1. Zlokalizuj nóżkę regulacji, pod projektorem. 2. Obróć cztery regulowane pokrętła przeciwnie w kierunku przeciwnym do wskazówek zegara w celu podniesienia projektora lub zgodnie z kierunkiem wskazówek zegara w celu obniżenia projektora.w razie potrzeby powtórz tę procedurę z pozostałyminóżkami. Nóżki regulacji nachylenia Pierścień do regulacji nachylenia 17

18 Instalacja Regulacja pozycji projektora Aby ustalić przyszłe położenie projektora, należy wziąć pod uwagę rozmiar i kształt twojego ekranu, położenie gniazdek oraz odległość pomiędzy projektorem a resztą wyposażenia. Przykład: Obiektyw ST1: Projektor łapie ostrość w odległości od 3,08 do 68,6 stóp (0,94 do 20,9 metrów). 18

19 Instalacja Obiektyw Nazwa modelu Optoma WT1 WT2 ST1 TZ1 TZ2 Odległość ogniskowej (st) (mm) 11,73 18,1~21,72 21,5~28,7 28,6~54,33 54,06~102,7 Numer F 2,2 2,2-3,33 2,0-3,0 2,2-3,0 2,3~3,16 Zakres zoomu (współczynnik) Złożony 1,2x 1,33x 1,9x 1,9x Regulacja zoomu & fokus Współczynnik odległości projekcji Zmotoryzowany 0,77 1,2~1,45 1,45~1,94 1,94~3,67 3,67~6,98 Odległość projekcji (m) 0,5~8,3 0,78~15,6 0,94~20,9 1,25~39,5 2,37~75,2 Odległość projekcji (stopa) Rozmiar obrazu projekcyjnego 1,64~27,23 2,56~51,18 3,08~68,57 4,10~129,59 7,78~246,72 30 ~ 500 cali Zmotoryzowane przesunięcie obiektywu Złożony Pionowo: wyrównanie +/-10%, Poziomo wyrównanie -20% ~ +60% Ta tabela pełni wyłącznie rolę odniesienia dla użytkownika. 19

20 Elementy sterowania użytkownika Panel sterowania i pilot zdalnego sterowania Panel sterowania SOURCE RE-SYNC LENS INFO. MENU ENTER FOCUS SHUTTER ZOOM Stosowanie panela sterowania Zasilanie ŹRÓDŁO RESYNCHRONI- ZACJA OBIEKTYW Informacje MIGAWKA MENU Cztery kierunkowe przyciski wyboru WPROWADŹ POWIĘKSZ OSTROŚĆ Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach 14 ~ 15. Naciśnij ŹRÓDŁO, aby wybrać sygnał wejścia. Automatyczna synchronizacja projektora ze źródłem wejścia. Regulacja przesunięcia obiektywu góra/dół/lewo/ prawo. Wyświetl informacje o projektorze. Otwórz/zamknij wbudowaną migawkę. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij Menu. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Potwierdzenie wyboru elementu. Regulacja funkcji zoomu obiektywu. Regulacja funkcji fokusa obiektywu. 20

21 Elementy sterowania użytkownika Pilot zdalnego sterowania Stosowanie pilota zdalnego sterowania Włączenie zasilania Wyłączenie zasilania Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Funkcja 2 Regulacja ustawień funcji 2. Zoom obiektywu +/- Regulacja funkcji zoomu obiektywu. Przesunięcie obiektywu Wzór Regulacja funkcji przesunięcia obiektywu. Wyświetl wzór testu. Tryb ID Wszystko YPbPr Resynchronizacja VGA 1 VGA 2 BNC S-Video Wybierz tryb wyświetlenia z Prezentacja, Jasny, Film, srgb, Tablica oraz DICOM SIM. Ustaw zdalny kod. Przywróć domyślny, zdalny kod. Naciśnij YPbPr aby wybrać źródło wejścia złącza wideo komponetowego (YPbPr). Automatycznie synchronizuje projektor ze źródłem wejścia. Naciśnij VGA 1 aby wybrać źródło wejścia złącza VGA1-In. Naciśnij VGA 2 aby wybrać źródło wejścia złącza VGA2-In. Naciśnij BNC aby wybrać źródło wejścia złącza BNC (YPbPr/RGBHV). Naciśnij S-Video aby wybrać źródło wejścia złącza S-Video. 21

22 Elementy sterowania użytkownika Stosowanie pilota zdalnego sterowania Keypad numeryczny Zamrozić Migawka Naciśnij 0 ~ 9 aby wpisać hasło w ustawieniach Bezpieczeństwo. Naciśnij Zamrozić, aby zatrzymać obraz na ekranie. Naciśnij ponownie, aby odblokować. Otwórz/zamknij wbudowaną migawkę. Funkcja 1 Regulacja ustawień funcji 1. Fokus obiektywu +/- Regulacja funkcji fokusa obiektywu. Wprowadź / Informacje Cztery kierunkowe przyciski wyboru Menu Format Info. (Informacje) HDMI 1 HDMI 2 Wideo DVI Potwierdzenie wyboru elementu. Wyświetl informacje o projektorze. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij Menu. Wybierz pożądany współczynnik kształtu obrazu (odnieś się do strony 33). Wyświetl informacje o projektorze. Naciśnij HDMI 1 aby wybrać źródło wejścia złącza HDMI 1. Naciśnij HDMI 2 aby wybrać źródło wejścia złącza HDMI 2. Naciśnij Wideo w celu wyboru źródła Composite video. Ten przycisk to Klawisz Zastrzeżony, który nie działa w tym projektorze. 22

23 INFO. SHUTTER SOURCE MENU RE-SYNC ENTER LENS FOCUS ZOOM Elementy sterowania użytkownika Używanie przewodowego pilota Aby połączyć projektor i pilot kablem mini jack 3,5 mm (dostępnym w handlu), za pomocą terminala wejście dla pilota przewodowego, do sterowania pracą projektora. Kabel mini jack 3,5 mm (dostępny w handlu) S-VIDEO VIDEO Y Pb Pr R G B H V HDMI 2 HDMI 1 12V OUT RS232 WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN Użyj 3-pinowego kabla mini jack 3,5 mm, o długości najwyżej 20 mm. Jeśli długość kabla przekroczy 20 m, to zdalne sterowani może działać nieprawidłowo. Poniżej pokazano złącze kablowe 3-pinowe 3,5 mm: Zastrzeżony IR_wej oraz detekcja GND 23

24 Elementy sterowania użytkownika Ustawianie zdalnego kodu Ustawienie kodu domyślnego (wspólny kod): 00 Domyślny kod pilota może zostać ustawiony poprzez ciągłe wciśnięcie klawisza Wszystko aż wskaźnik LED szybko zamigota 3 razy (około 3 sekundy). Bez względu na zdalny kod projektora, pilot zdalnego sterowania może równocześnie obsługiwać każdy z projektorów jeśli zdalny kod pilota jest ustawiony jako kod domyślny. Ustawienia zdalnego kodu: 01 ~ 99 Zdalny kod pilota może zostać zmieniony poprzez ciągłe naciśnięcie ID aż wskaźnik LED powoli zacznie migotać (około 3 sekund), a następnie wciśnięcie przycisku numerycznego o podwójnych cyfrach (01~ 99) jako numeru kodu. Wskaźnik LED zamigota trzy razy tak szybko jak ustawienie się zakończy. Jeśli proces ustawienia nie zakończy się w przeciągu 10 sekund, upłynie czas procesu oraz zostanie utrzymany oryginalny zdalny kod. Tryb snu Pilot wejdzie w stan snu w poniższych warunkach: Brak wciśniętych przycisków Równoczesne wciśnięcie wielu przycisków Ciągłe wciśnięcie jednego przycisku przez ponad 60 sekund Podświetlenie Podświetlenie się wyłączy po wciśnięciu jakiegokolwiek przycisku Jeśli podświetlenie włączy się, a w ciągu 10 sekund nie wystąpi działanie, podświetlenie będzie stopniowo się wyłączać w przeciągu 5 sekund. Kiedy kod zdalny to ALL (00), wtedy pilot nie może sterować pracą żadnego projektora. Kiedy kod zdalny to 0 ~ 99, wtedy pilot może sterować pracą tylko takiego projektora, który ma taki sam kod w OSD (zob. więcej informacji na str. 51): Naciśnij Info. (zob. więcej informacji na str. 54) żeby zobaczyć jaki jest kod (Active) w trybie zdalnym oraz jakie są ustawienia zdalnego kodu. 24

25 Elementy sterowania użytkownika Menu ekranowe Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwiają wykonanie regulacji i zmianę różnych ustawień. Posługiwanie się projektorem 1. Aby otworzyć menu OSD, naciśnij Menu na pilocie zdalnego sterowania lub w bloku przycisków projektora. 2. Po wyświetleniu OSD, użyj przycisków do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie, naciśnij lub Wprowadź, aby przejść do podmenu. 3. Użyj przycisków do wybrania wymaganego elementu i wyreguluj ustawienia przyciskiem. 4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej. 5. Naciśnij Wprowadź w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby zakończyć, ponownie naciśnij MENU. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia. Podmenu Menu główne Ustawienia 25

26 Elementy sterowania użytkownika Main Menu OBRAZ EKRAN USTAWIENIA Sub Menu Drzewo menu Tryb wyświetlania Prezentacja / Jasny / Film / srgb / Tablica / DICOM SIM. Jasność -50 ~ +50 Kontrast -50 ~ +50 Ostrość 0~15 #1 Kolor -50 ~ +50 #1 Odcień -50 ~ +50 Zaawansowane Redukcja szumu 0 ~ 10 BrilliantColor 0 ~ 10 Gamma Film / Grafika / 1.8 / 2.0 / 2.2 / 2.6 True Vivid 0~5 Temp. koloru Ciepłe / Średni / Zimne Przestrzeń barw AUTO / RGB / YUV #2 AUTO / RGB (0-255) / RGB (16-235) / YUV Dynamic Black Wł / Wył Ustawienia RGB AUTO / RGB / YUV Color Matching Czerwony / Zielony / Niebieski / Cyjan / Magenta / Żółty Biały Wzmocn. czerwony / Wzmocn. zielony / Wzmocn. niebieski / Odchyl. czerwony / Odchyl. zielony / Odchyl. niebieski / Skasuj / Wyjście Czerwony / Zielony / Niebieski Skasuj Wyjście Źródło wejścia HDMI 1 / HDMI 2 / BNC / VGA1 / VGA2 / Component / S-Video / Wideo / Wyjście Format 4:3 / 16:9 / 16:10 / LBX / Natywny / AUTO Cyfrowy zoom Powiększ -20 ~ +50 Zoom poziom 0 ~ 100 Zoom pion 0 ~ 100 Wyjście Maska krawędzi 0 ~ 5 Przesunięcie poziome -100 ~ +100 Przesunięcie pionowe -100 ~ +100 Trapez (poziom) -20 ~ +20 Trapez (pion) -20 ~ +20 Auto korekcja trapezu Wł / Wył H ARC -10 ~ ~ +10 PIP Ekran Lokalizacja PIP Rozmiar okna PIP 1/16, 1/25, 1/36 Źródło PIP Zamiana Wyjście Język English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / / Suomi / / / Magyar / eština / / / / / Vi t / / Türkçe Projekcja #3 Typ ekranu 16:10 (1920 x 1200) / 16:9 (1920 x 1080) Położenie menu Settings Funkcje obiektywu Ostrość Powiększ Przesunięcie obiektywu (lens shift) 26 Funkcje obiektywu Typ obiektywu Kalibracja obiektywu Lock / Unlock WT1 / WT2 / ST1 / TZ1 / TZ2 Tak / Nie

27 Elementy sterowania użytkownika Main Menu Sub Menu Settings USTAWIENIA OPCJE Signal (RGB) Automatyczny Faza 0 ~ 63 Częstotliwość -5 ~ +5 Pozycja poziom -5 ~ +5 Pozycja pion -5 ~ +5 Signal (VIDEO) Poziom bieli 0 ~ 31 Poziom czerni -5 ~ +5 Nasycenie -5 ~ +5 Barwa -5 ~ +5 IRE 0 / 7.5 ID projektora 00 ~ 99 Proszę wziąć pod uwagę, iż menu wyświetlane na ekranie (OSD) może się różnić w zależności od typu sygnału i modela projektora którego używasz. (#1) Kolor lub Odcień są obsługiwane wyłącznie w trybie Video. (#2) Tylko dla źródła HDMI. Włącz / Wyłącz Zaawansowane Logo Optoma / Neutralny / Użytkownika Przechwytywanie obrazu Ukryte napisy Wył / CC1 / CC2 Sieć Ustawienia LAN Status sieci DHCP Adres IP Maska podsieci Brama DNS Zastosuj Tak / Nie Ustawienia sterowania Adres Mac Crestron Wł / Wył Extron Wł / Wył AMX Device Discovery Wł / Wył Telnet Wł / Wył PJ Link Wł / Wył Blokada źródła Wł / Wył Duża wysokość Wł / Wył Ukryj informacje Wł / Wył Blokuj klawisze Wł / Wył Blokada trybu wyświetlania Wł / Wył Wzorzec testowy Brak / Siatka / Siatka / Siatka / Biały Kolor tła Czarny / Czerwony / Niebieski / Zielony / Biały Ustawienia pilota Function 1 Jasność / PIP / Color Matching / Powiększ / Projekcja / V ARC + / Wygięcie (poziom) + Function 2 Kontrast / Źródło PIP / PIP Swap / Kolor / V ARC- / Wygięcie (poziom) - / Ustawienia lampy Funkcje IR Kod zdalny Wł / Przód / Góra / Wył Wszystkie / 1~99 12V Trigger Wł / Wył Zaawansowane Włącz przy zasilaniu Wł / Wył Włącz przy sygnale Wł / Wył Auto wyłączenie (min) Wyłącznik czasowy (min) Tryb zasilania (Czuwanie) 0 ~ ~ 995 Eko. / Aktywny Ustawienia lampy Tryb lampy Dualny / Naprzemienny / Lampa 1 / Lampa 2 Licznik lampy 1 Licznik lampy 2 Kasuj licznik lampy 1 Tak / Nie (#3) Rozdzielczość wejścia 1920 x 1200 lub 1600 x 1200, wybór typu ekranu 16:9 a format zostanie pojaśniony. 27

28 Elementy sterowania użytkownika OBRAZ Tryb wyświetlania Dostępnych jest wiele wstępnych ustawień fabrycznych, zoptymalizowanych dla różnych typów obrazów. Prezentacja: Dobre kolory i jasność z wejścia PC. Jasny: Maksymalna jasność z wejścia PC. Film: Do kina domowego. srgb: Standardowa dokładność kolorów. Tablica: Ten tryb należy wybrać w celu uzyskania optymalnych ustawień kolorów podczas projekcji na tablicy (zielona). DICOM SIM.: Niniejszy tryb wyświetlania symuluje działania w skali szarości/gamma w wyposażeniu używanym dla Cyfrowa wyobraźnia oraz komunikacja w medycynie (DICOM). WAŻNE: Niniejszy tryb NIGDY nie powinien być używany dla postawienia diagnozy medycznej, jego wyłącznym celem jest nauka/trening. Jasność Regulacja jasności obrazu. Naciśnij w celu Naciśnij Kontrast przyciemnienia obrazu. w celu rozjaśnienia obrazu. Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu. Naciśnij Naciśnij w celu zmniejszenia kontrastu. w celu zwiększenia kontrastu. 28

29 Elementy sterowania użytkownika Ostrość Regulacja ostrości obrazu. Naciśnij Naciśnij w celu zmniejszenia ostrości. w celu zwiększenia ostrości. Funkcje Kolor lub Odcień są obsługiwane wyłącznie w trybie Video. Kolor Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij Naciśnij, w celu zmniejszenia nasycenia obrazu., aby zwiększyć nasycenie obrazu. Odcień Regulacja balansu kolorów czerwonego i zielonego. Naciśnij Naciśnij, aby zwiększyć ilość koloru zielonego obrazu., aby zwiększyć ilość koloru czerwonego obrazu. 29

30 Elementy sterowania użytkownika OBRAZ Zaawansowane Redukcja szumu Ruchoma, adaptacyjna redukcja szumów redukuje liczbę widocznych szumów sygnałów z przeplotem. Zakres dostępny od 0 do 10. (0: Wyłączony) BrilliantColor Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i systemowe przetwarzanie w celu podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu. Zakres regulacji wynosi 0 do 10. Jeśli preferowane jest większe uwydatnienie kolorów obrazu, regulację należy wykonać regulację w kierunku ustawienia maksymalnego. Dla uzyskania bardziej równego i naturalnego obrazu należy wykonać regulację w kierunku ustawienia minimalnego. Gamma Umożliwia ustawienie typu krzywej gamma. Po wykonaniu wstępnych i finalnych ustawień, zoptymalizuj obraz wyjściowy korzystając z kroków Regulacji Gamma. Wybierz typ Gamma z Filmu, Grafiki, 1.8, 2.0, 2.2 albo 2.6 True Vivid Ninejsza pozycja regulująca, wykorzystuje algorytm przetwarzania i umacniania kolorów aby znacznie wzmocnić jaskrawość obrazu. Temp. koloru Jeśli ustawisz na temperaturę zimną, obraz będzie będzie wyglądał bardziej niebieski (chłodny obraz). 30

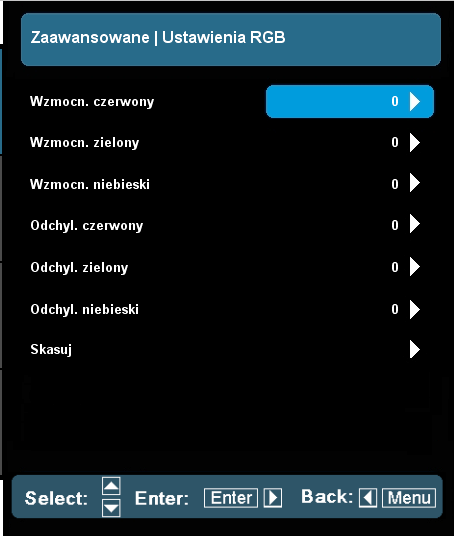

31 Elementy sterowania użytkownika (*) Wyłącznie dla HDMI. Jeśli ustawisz na temperaturę ciepłą, obraz będzie wyglądał bardziej czerwono. (ciepły obraz) Przestrzeń barw Wybierz odpowiedni typ matrycy kolorów spośród AUTO, RGB, RGB(0-255) (*) RGB(16-235) (*) lub YUV. DynamicBlack Dynamiczny czarny umożliwia automatyczną optymalizację jasności wyświetlania na ciemnych/jasnych klatkach, wydobywając niesamowitą szczegółowość obrazu. Ustawienia RGB Wciśnij w następnym menu jak poniżej i następnie użyj lub aby wybrać pozycję. Wzmocn. czerwony/wzmocn. zielony/wzmocn. niebieski/odchyl. Czerwony/Odchyl. zielony/odchyl. niebieski: Użyj lub dla czerwonego, zielonego i niebieskiego dla jasności (wzmocnienie) i kontrastu (odchylenie). Skasuj: Wybierz Tak, aby przywrócić ustawienia fabryczne dla regulacji koloru. CMS oznacza System Zarządzania Kolorami. Color Matching Wciśnij w następnym menu jak poniżej i następnie użyj lub aby wybrać pozycję. Czerwony/Zielony/Niebieski/Cyjanowy/Magneta/Żółty: Użyj oraz aby wybrać odcień, nasycenie oraz przyrost kolorów. 31

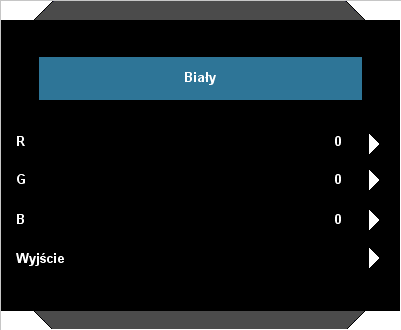

32 Elementy sterowania użytkownika Barwa/Nasycenie/Wzmocnienie/Wyjście: Wybierz ustawienia Odcienia, Nasycenia i Wzmocnienia do regulacji koloru. Biały: Użyj lub aby wybrać kolory Czerwony, Zielony oraz Niebieski. R/G/B/Wyjście: Wybierz R (czerwony), G (zielony) i B (niebieski) do regulacji temperatury barwowej punktu bieli. Skasuj: Wybierz Yes [Tak], aby przywrócić ustawienia fabryczne dla regulacji koloru. Źródło wejścia Użyj tej opcji do włączenia/wyłączenia źródeł wejścia. Naciśnij, aby przejść do podmenu i wybrać wymagane źródła. Naciśnij Wprowadź, aby zakończyć wybór. Projektor nie będzie wyszukiwał wejść, których zaznaczenie zostało usunięte. 32

33 Elementy sterowania użytkownika EKRAN Format Użyj tej funkcji do wyboru wymaganego współczynnika proporcji. 4:3: Ten format jest przeznaczony do źródeł wejścia 4 x 3. 16:9: Ten format jest przeznaczony do źródeł wejścia 16 x 9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. 16:10: Ninjeszy format jest doskonały dla źródeł wejścia 16 x 10 takich jak graficzne, komputerowe aplikacje o wyskokiej częstotliwości oraz dla większego miejsca pracy i przeglądania. LBX: Ten format nie jest przeznaczony dla źródeł innych niż 16 x 9, letterbox oraz dla użytkowników, którzy wykorzystują zewnętrzny obiektyw 16 x 9 do wyświetlania w proporcji 2,35:1, przy pełnej rozdzielczości. Natywny: Ten format wyświetla oryginalny obraz bez skalowania. AUTO: Automatyczny wybór odpowiedniego formatu wyświetlania. Obraz 16:10 480i/p 576i/p 1080i/p 720p PC 4: x 1200 wyśrodkowany 16: x 1080 wyśrodkowany 16: x 1200 wyśrodkowany LBX 1920 x 1440 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1920 x 1200 Natywny Brak zmiany rozmiaru obrazu, odwzorowanie 1:1 z wyśrodkowaniem. Niniejszy format pokazuje oryginalny obraz bez skalowania. 33

34 Elementy sterowania użytkownika 16:9 lub 16:10 zależą od ustawienia Typ ekranu. Typ ekranu 16:9 nie jest obsługiwany gdy źródło wejścia to 1920 x 1200 lub 1600 x Każde I/O posiada inne ustawienia Maska krawędzi. Wykonanie Maska krawędzi i Cyfrowy zoom nie mogą być włączone w tym samym czasie. Auto Jeśli niniejszy format został wybrany, typ ekranu automatycznie zmieni się na 16:10 (1920 x 1200) Jeśli źródłem jest 4:3, nastąpi automatyczna zmiana rozmiaru na 1600 x 1200 Jeśli źródłem jest 16:9, nastąpi automatyczna zmiana rozmiaru na 1920 x 1080 Jeśli źródłem jest 16:10, nastąpi automatyczna zmiana rozmiaru na 1920 x :9 Screen 480i/p 576i/p 1080i/p 720p PC 4: x 1080 wyśrodkowany 16: x 1080 wyśrodkowany LBX 1920 x 1440 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1920 x 1080 Natywny Auto Cyfrowy zoom Brak zmiany rozmiaru obrazu, odwzorowanie 1:1 z wyśrodkowaniem. Niniejszy format pokazuje oryginalny obraz bez skalowania. Jeśli niniejszy format został wybrany, typ ekranu automatycznie zmieni się na 16:9 (1920 x 1080) Jeśli źródłem jest 4:3, nastąpi automatyczna zmiana rozmiaru na 1440 x 1080 Jeśli źródłem jest 16:9, nastąpi automatyczna zmiana rozmiaru na 1920 x 1080 Jeśli źródłem jest 16:10, nastąpi automatyczna zmiana rozmiaru na 1920 x 1200 oraz ucięcie powierzchni wyświetlanej do 1920 x 1080 Zoom: Wciśnij albo aby zredukować lub powiększyć rozmiar obrazu. Zoom poziom: Wciśnij albo aby pomniejszyć lub powiększyć projektowany obraz w poziomie. Zoom pion: Wciśnij albo aby pomniejszyć lub powiększyć projektowany obraz w pionie. Maska krawędzi Funkcja Maska krawędzi usuwa zakłócenia na obrazie video. Funkcja Maska krawędzi usuwa zakłócenia kodowania video z krawędzi źródła video. Przesunięcie poziome Przesuwa projektowany obraz w poziomie. Przesunięcie pionowe 34

35 Elementy sterowania użytkownika Przesuwa projektowany obraz w pionie. Trapez (poziom) Naciśnij lub w celu regulacji poziomego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. Trapez (pion) Naciśnij lub w celu regulacji pionowego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. Auto korekcja trapezu Automatyczna regulacja pionowego zniekształcenia obrazu. Łuk (poziom) Koryguje zniekształcenie wykrzywienia optycznego poziomo. Łuk (pion) Koryguje zniekształcenie wykrzywienia optycznego pionowo. 35

36 Elementy sterowania użytkownika EKRAN PIP Ekran Pojedyńczy: Pojedyńczy ekran projekcji. Okno PIP: Główny ekran to duży ekran; ekran PIP jest mały i wyświetlony jest w rogu głównego ekranu. Rozdzielone ekrany: Główny ekran i ekran PIP są równej wielkości obok siebie. Lokalizacja PIP Wybierz położenie ekranu PIP w ekranie wyświetleń. Rozmiar okna PIP Wybierz rozmiar PIP z 1/16, 1/25 lub 1/36 na ekranie wyświetleń. Źródło PIP Wybierz źródło PIP aby przełączyć źródło ekranu PIP. Zamiana Naciśnij aby zamienić główne ekran i ekran PIP. 36 Niektóre kombinacje źródła/sygnału mogą nie być kompatybilne z funkcją PIP. Proszę odnieść się do poniższej tabeli: VGA-1 VGA-2 HDMI-2 YPbPr Obrazy martwe Wideo ruchome Obrazy martwe Wideo ruchome Wideo Statyczne Tak - Tak - - Dynamiczne Statyczne Tak - Tak - - HDMI-1 Dynamiczne BNC (RGB) Statyczne Tak - Tak Tak - Dynamiczne - - Tak Tak - Wideo Dynamiczne Tak S-Video Dynamiczne Tak - Tak Tak - Jeśli nadal borykasz się z niektórymi kwestiami, spróbuj odświeżyć rozdzielczość lub proporcje jednego lub więcej źródła urządzeń.

37 Elementy sterowania użytkownika USTAWIENIA Opcje Tył-biurko i Tył-sufit są używane z ekranem przezroczystym. Język Wybór wielojęzycznego menu OSD. Naciśnij lub w celu przejścia do podmenu, a następnie użyj przycisku lub przycisk w celu wyboru preferowanego języka. Naciśnij Wprowadź, aby zakończyć wybór. Projekcja Przód-biurko To jest wybór domyślny. Obraz jest projektowany prosto na ekran. 37

38 Elementy sterowania użytkownika Tył-biurko Po wybraniu tej opcji, obraz będzie wyświetlany odwrotnie. Przód-sufit Po wybraniu tej opcji, obraz będzie wyświetlany górą w dół. Tył-sufit Po wybraniu tej opcji, obraz będzie odwrócony górą w dół. Typ ekranu Wybierz typ ekranu spośród 16:10 (1920 x 1200) lub 16:9 (1920 x 1080). Położenie menu Wybór położenia menu na wyświetlanym ekranie. ID projektora Definicję ID można ustawić w menu (zakres 0-99) i umożliwić indywidualne sterowanie projektorem przez użytkownika przez RS232. Kompletna lista komend RS232 znajduje się na stronie

39 Elementy sterowania użytkownika USTAWIENIA Funkcje obiektywu Ostrość Reguluje funkcję fokus wyświetlanego obrazu. Powiększ (Optyczny zoom) Reguluje funkcję zoomu wyświetlanego obrazu. Przesunięcie obiektywu (lens shift) Regulacja przesunięcia obiektywu góra/dół/lewo/prawo. Funkcje obiektywu Przesuwa wyświetlany obraz. Zablokuj: Ninjesza funkcja nie może zostać użyta przez użytkownika. Odblokuj: Ninjesza funkcja może zostać użyta przez użytkownika. Typ obiektywu Wybierz typ obiektywu z WT1, WT2, ST1, TZ1 lub TZ2. Kalibracja obiektywu Wykonanie kalibracji i powrót obiektywu do środkowej pozycji. 39

40 Elementy sterowania użytkownika USTAWIENIA Zabezpieczenia Zabezpieczenia Wł: Wybierz Wł, aby używać sprawdzania zabezpieczenia przy włączaniu projektora. Wył: Wybierz Wył, aby można było włączać projektor bez sprawdzania hasła. Domyślna wartość kodu hasła wynosi 1234 (pierwsze użycie). Timer zabezpieczający Użyj tej funkcji aby ustawić jak długo (Mięsiąc/Dzień/Godzina) projektor będzie używany. Gdy dany czas upłynie zostaniesz poproszony aby wprowadzić ponownie hasło. Zmień hasło Pierwsze użycie: 1. Naciśnij, aby ustawić hasło. 2. Hasło musi zawierać 4 cyfry. 3. Użyj przycisków numerycznych pilota zdalnego sterowania do wprowadzenia nowego hasła, a następnie naciśnij przycisk w celu potwierdzenia hasła. Zmień hasło: 1. Naciśnij, aby wprowadzić stare hasło. 2. Użyj przycisku numerycznego do wprowadzenia aktualnego hasła, a następnie naciśnij w celu potwierdzenia. 3. Wprowadź nowe hasło (długość 4 cyfry) przyciskami numerycznymi pilota zdalnego sterowania, a następnie naciśnij w celu potwierdzenia. 40

41 Elementy sterowania użytkownika 4. Wprowadź ponownie nowe hasło i w celu potwierdzenia naciśnij. Zawsze przechowuj hasło. Jeśli hasło zostanie zapomniane lub zaginie, projektor będzie musiał zostać wysłany do lokalnego, autoryzowanego źródła sprzedarzy. Po 3 krotnym wprowadzeniu nieprawidłowego hasła, projektor wyłączy się automatycznie. Jeśli hasło zostanie zapomniane należy skonataktować się z lokalnym biurem w celu uzyskania pomocy. 41

42 Elementy sterowania użytkownika USTAWIENIA Sygnał (RGB) Opcja Sygnał jest obsługiwanawyłącznie dla analogowego sygnału VGA (RGB). Częstotliwość Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty graficznej komputera. Funkcję tą należy użyć wyłącznie wtedy, gdy obraz miga w pionei. Faza Synchronizuje taktowanie sygnału wyświetlania karty graficznej. Użyj tej funkcji do poprawienia niestabilnego lub migającego obrazu. Pozycja poziom Naciśnij Naciśnij w celu przesunięcia obrazu w lewo. w celu przesunięcia obrazu w prawo. Pozycja pion Naciśnij Naciśnij AUTOMATYCZNY w celu przesunięcia obrazu w dół. w celu przesunięcia obrazu w górę. Automatycznie wykrywa sygnału. Jeśli użyjesz tej funkcji faza,składniki częstotliwości wyszarzą się, a jeśli sygnał nie jest automatyczny faza i składniki częstotliwości ukażą się jako manualne i zostaną zachowane przy następnym włączeniu projektora. 42

43 Elementy sterowania użytkownika USTAWIENIA Sygnał (Video) Sygnał nie jest obsługiwany gdy źródłem jest HDMI lub DVI-D. IRE jest obsługiwany tylko z sygnału NTSC. Poziom bieli Pozwala użytkownikowi na regulację poziomu bieli podczas wejścia sygnałów S-Video lub Video/CVBS. Poziom czerni Pozwala użytkownikowi na regulację poziomu czerni podczas wejścia sygnałów S-Video lub Video/CVBS. Nasycenie Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij Naciśnij Barwa w celu zmniejszenia nasycenia obrazu., aby zwiększyć nasycenie obrazu. Regulacja balansu kolorów czerwonego i zielonego. Naciśnij Naciśnij IRE, aby zwiększyć ilość koloru zielonego obrazu., aby zwiększyć ilość koloru zielonego obrazu. Regulacja pomiarów kompozytowego sygnału wideo. 43

44 Elementy sterowania użytkownika USTAWIENIA Zaawansowane Dla udanego uchwycenia logo, proszę się upewnić, iż wejście sygnału nie przewyższa natywnej rozdzielczości projektora (1920 x 1200 lub 1920 x 1080). Nie używaj sygnału bez przeplotu. Nie wyłączaj projektora podczas uchwytywania logo. Logo Użyj tej funkcji do ustawienia wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora. Optoma: Domyślny ekran startowy. Neutralny: Logo nie zostanie wyświetlone na ekranie startowym. Użytkownika: Użycie zapamiętanego obrazu z funkcji Przechwytywanie obrazu. Przechwytywanie obrazu Naciśnij, aby natychmiast przechwycić zdjęcie obrazuaktualnie wyświetlanego na ekranie. Ukryte napisy Jeśli zmiany zostały wprowadzone, nabiorą one mocy następnym razem po włączeniu projektora. Wył: Wybierz wył, aby wyłączyć funkcję ukrytych napisów. CC1: Język CC1: Amerykański angielski. CC2: Język CC2 (w zależności od kanału TV użytkwonika): Hiszpański, Francuski, Portugalski, Niemiecki, Duński. 44

45 Elementy sterowania użytkownika USTAWIENIA Sieć Ustawienia LAN Status sieci Wyświetlanie stanu połączenia sieciowego. DHCP Użyj tej funkcji do wyboru wymaganego ekranu startowego. Przy zmianie ustawienia na inne, po opuszczeniu menu OSD, nowe ustawienie zacznie działać przy następnym otworzeniu. Wł: Automatyczne przydzielanie adresu IP projektorowi z zewnętrznego serwera DHCP. Wył: Ręczne przydzielanie adresu IP. Adres IP Wybór adresu IP. Maska podsieci Wybór maski podsieci. Brama Wybór domyślnej bramy sieci podłączonej do projektora. DNS Wybór numeru DNS. Zastosuj Naciśnij i wybierz Tak, aby zastosować wybór. Adres MAC Wyświetlenie adresu MAC. 45

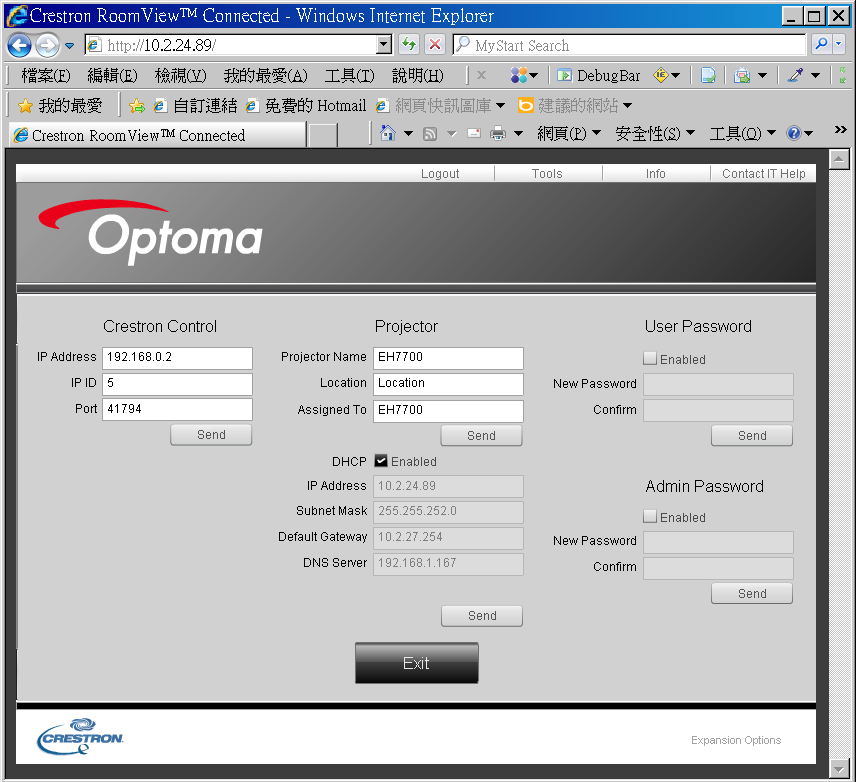

46 Elementy sterowania użytkownika Jak korzystać z przeglądarki sieci web do sterowania projektorem 1. Włącz DHCP w celu umożliwienia automatyczego przydzielania IP przez serwer DHCP lub ręcznie wprowadź wymagane informacje sieciowe. Proszę wziąć pod uwagę, iż w każdym z pól może zostać wpisana określona liczba znaków, jak pokazano w poniższej tabeli. (ze spacją i innymi znakami przystankowymi włącznie): 2. Następnie wybierz zastosowanie i naciśnij przycisk w celu dokończenia procesu konfiguracji. 3. Otwórz swoją wyszukiwarkę internetową i wpisz adres IP projektora z ekranu OSD LAN. Następująca strona internetowa zostanie wyświetlona jak pokazano poniżej: 4. Podczas podłączenia projektora do zewnętrznego sprzętu kontroli Crestron, ustawienia znajdują się w tabeli [narzędzia]. (zob.obr.) Kategoria Kontrola Crestron Projektor Konfiguracja sieci Hasło użytkownika Hasło admina Lista źródeł Pozycja Adres IP 15 IP Tożsamość 2 Port 5 Nazwa projektora 10 Położenie 9 Przypisany do 9 DHCP (Włączone) (N/A) Adres IP 15 Maska podsieci 15 Brama domyślna 15 Serwer DNS 15 Włączone (N/A) Nowe hasło 15 Potwierdź 15 Włączone (N/A) Nowe hasło 15 Potwierdź 15 Wejście-Długość (znaki) HDMI1, HDMI2, BNC, VGA1, VGA2, komponent, S-Video, Wideo. 46 Lista parametrów do regulacji Zamrożenie, Kontrast, Jasność, Ostrość, Zoom Cyfrowy, Zoom, Ogniskowa.

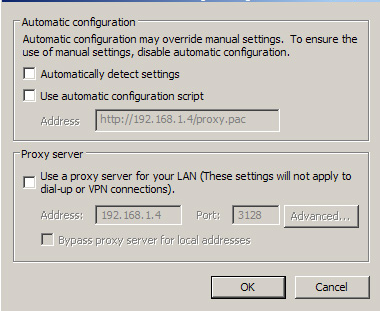

47 Elementy sterowania użytkownika Podczas tworzenia bezpośredniego połączenia pomiędzy komputerem a projektorem Czynność 1: Odszukaj adres IP ( ) w ustawieniach funkcji LAN projektora. Czynność 2: Wybierz zastosuj i naciśnij przycisk Wprowadź, aby przesłać funkcję lub naciśnij przycisk menu w celu zakończenia. Czynność 3: Aby otworzyć Połączenia sieciowe, kliknijstart, kliknij Panel sterowania, klknij Sieć i połączenia z Internetem, a następnie kliknij Połączenia sieciowe. Kliknij połączenie do konfiguracji, a następnie w opcji Zadania sieciowe, kliknij Zmień ustawienia tego połączenia. Czynność 4: W zakładce Ogólne, w opcji To połączenie wykorzystuje następujące elementy, kliknij Protokół Internetowy (TCP/IP), a następnie kliknij Właściwości. Czynność 6: Aby otworzyć Opcje internetowe, kliknij przeglądarkę sieci web IE, kliknij Opcje internetowe, kliknij zakładkę Połączenia i kliknij Ustawienia sieci LAN... Czynność 7: Pojawi się okno dialogowe Ustawienia siecio lokalnej (LAN), w polu Serwe proxy, usuń zaznaczenia okna opcjiużyj serwera proxy dla sieci LAN, a następnie kliknij dwukrotnie przycisk OK. Czynność 5: Kliknij Użyj następującego adresu IP i wpisz jak poniżej: 1) Adres IP: ) Maska podsieci: ) Domyślna brama: Czynność 8: Otwórz IE i wpisz adres IP w polu URL, a następnie naciśnij przycisk Wprowadź. 47

48 Elementy sterowania użytkownika USTAWIENIA Sieć Ustawienia Sterowania Ustawienia Sterowania: pozwalają na skonfigurowanie ustawień sieci. Crestron Włącz lub wyłącz Crestron. (Uwaga: Port 41794) Extron Włącz lub wyłącz Extron. (Uwaga: Port 2023) AMX Device Discovery Włącz lub wyłącz Wykrywanie Urządzeń AMX. (Uwaga: Port 1023) Telnet Włącz lub wyłącz Telnet. (Uwaga: Port 23) PJ Link Włącz lub wyłącz PJ Link. (Uwaga: Port 4352) 48

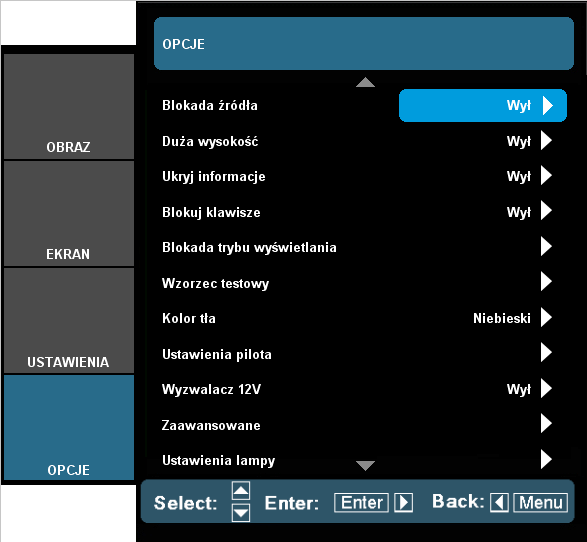

49 Elementy sterowania użytkownika OPCJA Blokada źródła Naciśnij bezpośrednio przycisk źródła na pilocie, zmieni to źródło bezpośrednio oraz automatycznie ustawi zabezpieczenie źródła na Wł. Aby wyłączyć blokadę keypada, naciśnij i przytrzymaj przycisk Wprowadź na projektorze przez 5 sekund. (*) Są 3 siatki. 1. w bieli, 2. w zieleni i 3. w purpurze. Kiedy Blokada Trybu Wyświetlania jest Włączona, wtedy wszystkie ustawienia pod trybem wyświetlania zostaną wyszarzone. Wł: Projektor wyszuka wyłącznie bieżące połączenie wejścia. Wył: Po utraceniu bieżącego sygnału, projektor wyszuka inne sygnały. Duża wysokość Po wybraniu Wł, zwiększane są obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze. Ukryj informacje Wł: Wybierz Wł, aby ukryć komunikaty z informacjami. Wył: Wybierz Wył, aby pokazać komunikat szukanie. Blokuj klawisze Po włączeniu funkcji blokady keypada, nastąpi blokada panela sterowania, jednakże projektor można nadal obsługiwać przez pilota zdalnego sterowania. Poprzez wybranie Wył, można ponownie używać panela sterowania. Blokada Trybu Wyświetlania Wybierz Włącz lub Wyłącz aby zablokować lub odblokować ustawienia regulacji trybu wyświetlania. Wzorzec testowy Wyświetla wzorzec testowy. Dostępne wzorce: Siatka (*), biały i brak wzorca. 49

50 Elementy sterowania użytkownika Kolor tła Użyj tej funkcji do wyświetlenia ekranu Czarny, Czerwony, Niebieski, Zielony lub Biały, przy braku sygnału. Wyzwalacz 12V Wyzwalacz 12V zapewnia standardowy wyzwalacz dla zmotoryzowanych ekranów. Wyjście VGA Użyj ninjeszej funkcji dla wyświetlenia ekranu ze źródła wejścia. Auto: W trybie wstrzymania (aktywny), domyślne wyjście VGA loops through z VGA1; jeśli VGA2 nie została zablokowana w poprzedniej operacji, VGA2 zostanie loop through do wyjścia VGA. VGA 1: Wybierz złącze wejścia VGA 1-In. VGA 2: Wybierz złącze wejścia VGA 2-In. Skasuj Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. 50

51 Elementy sterowania użytkownika OPCJA Ustawienia pilota Domyślne ustawienie Funkcje 1 to Zarządzanie Kolorami. Domyślne ustawienie Funkcje 2 to Kontrast. Funkcje 1 Wybierz pożądaną funkcję z Jasność, PIP, Zarządzanie Kolorami, Zoom, Projekcja, Wygięcie (pion)+ lub Wygięcie (poziom)+. Funkcje 2 Wybierz pożądaną funkcję z Kontrast, Źródło PIP, Zamiana PIP, Kolor, Wygięcie (pionoiwe)-, Wygięcie (poziom)- lub Ustawienia lampy. Funkcje IR Włącz: wybierz Włącz, by pracą projektora kierować zdalnie. Przód: wybierz Przód, by pracą projektora kierować zdalnie z przedniego odbiornika IR. Górna krawędź: Wybierz Górna krawędź, by pracą projektora kierować zdalnie z górnego odbiornika IR. Wyłącz: Wybierz Wyłącz, by posługiwać się tylko klawiszami panelu sterowania. Kod zdalny Ustaw kod zdalny projektora. (zob. str. 24) Kod domyślny (wspólny kod): 00 Zdalny kod:

52 Elementy sterowania użytkownika OPCJA Zaawansowane Włącz przy zasilaniu Wybierz Wł, aby uaktywnić tryb Bezp. Włączenie. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem zmiennym, bez naciskania przycisku w panelu sterowania projektora lub na pilocie zdalnego sterowania. Włącz przy sygnale Po otrzymaniu sygnału, projektor włączy się. Eliminuje to potrzebę użycia przycisku mocy na pilocie lub klawiaturze. Tryb Eco (< 0,5 W) zablokuje VGA-out i funkcje RJ45 gdy projektor znajduje się w trybie wstrzymania. Auto wyłączenie (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Wyłącznik czasowy (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Tryb zasilania (Czuwanie) Eco.: Wybierz Eco. w celu dalszych oszczędności energii < 0,5W. Aktywny: Wybierz Aktywny w celu powrotu do trybu wstrzymania i nastąpi właczenie portu wyjścia VGA. 52

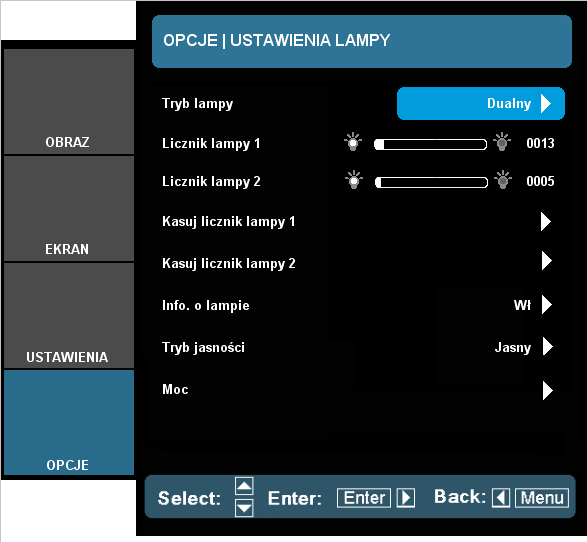

53 Elementy sterowania użytkownika OPCJA Ustawienia lampy Tryb lampy Wybierz pojedyńczy/dualny tryb lampy projektora. Dualny: Domyślna wartość dla ninijeszej funkcji. Naprzemienny: Gdy różnica w żywotności obu lamp osiągnie 48 godzin, system automatycznie zamieni na lampę o niższym zużyciu. Lampa 1: Jedna lampa wykorzystana do oświetlenia. (Lampa1 jest zawsze użyta.) Lampa 2: Jedna lampa wykorzystana do oświetlenia. (Lampa2 jest zawsze użyta.) Licznik lampy 1 Wyświetl czas wyświetlenia dla lampy 1. Licznik lampy 2 Wyświetl czas wyświetlenia dla lampy 2. Kasuj licznik lampy 1 Kasuje licznik lampy 1 po zastąpieniu lampy na lampa 1. Kasuj licznik lampy 2 Kasuje licznik lampy 1 po zastąpieniu lampy na lampa 2. Info. o lampie Funkcję tą należy wybrać w celu wyświetlania lub ukrycia komunikatu o potrzebie zmiany lampy. Komunikat ten pojawia się na 30 godzin przed sugerowanym czasem wymiany lampy. 53

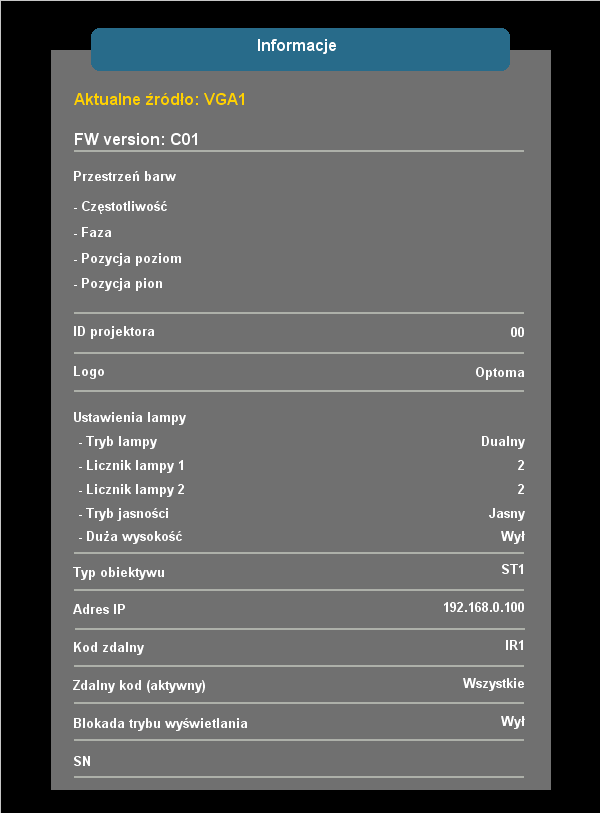

54 Elementy sterowania użytkownika Tryb jasności JASNY: Wybierz JASNY, aby zwiększyć jasność. Standardowy: Wybierz Standardowy:, aby przyciemnić światło lampy projektora, co obniża zużycie energii i wydłuża żywotność lampy. Moc: Wybierz moc lampy. Wybranie tej funkcji, umożliwia wybór mocy lampy. Jasny Standardowy Zasilanie Moc lampy 350W 280W 280W / 290W / 300W / 310W / 320W / 330W / 340W / 350W Moc Wybierz moc lampy 350W, 340W, 330W, 320W, 310W, 300W, 290W lub 280W. OPCJA Informacje Informacje Wyświetla informacje projektora o źródle, rozdzielności oraz wersji oprogramowania na ekranie. 54
