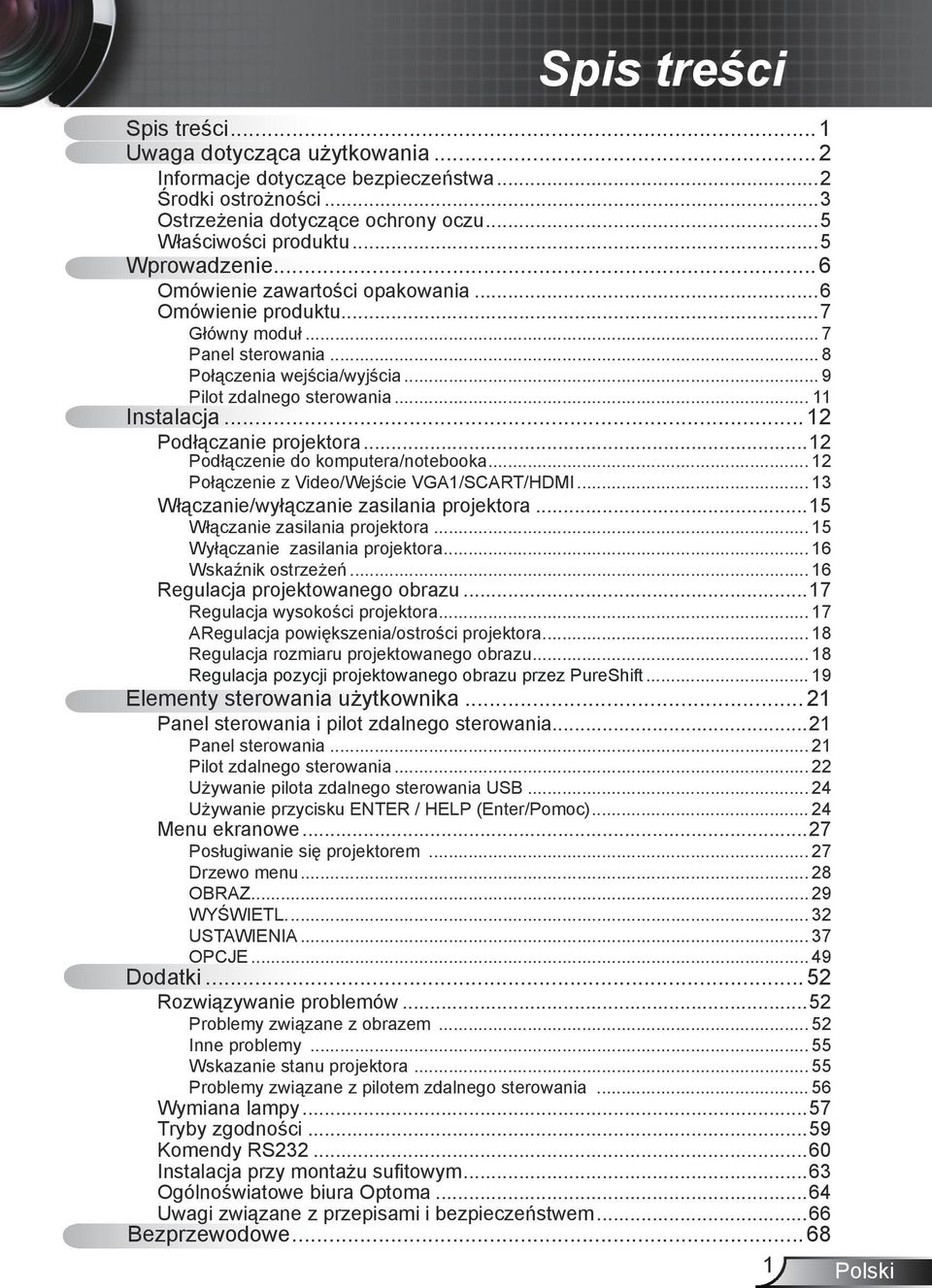

1 Spis treści Spis treści...1 Uwaga dotycząca użytkowania...2 Informacje dotyczące bezpieczeństwa...2 Środki ostrożności...3 Ostrzeżenia dotyczące ochrony oczu...5 Właściwości produktu...5 Wprowadzenie...6 Omówienie zawartości opakowania...6 Omówienie produktu...7 Główny moduł... 7 Panel sterowania... 8 Połączenia wejścia/wyjścia... 9 Pilot zdalnego sterowania Instalacja...12 Podłączanie projektora...12 Podłączenie do komputera/notebooka Połączenie z Video/Wejście VGA1/SCART/HDMI Włączanie/wyłączanie zasilania projektora...15 Włączanie zasilania projektora Wyłączanie zasilania projektora Wskaźnik ostrzeżeń Regulacja projektowanego obrazu...17 Regulacja wysokości projektora ARegulacja powiększenia/ostrości projektora Regulacja rozmiaru projektowanego obrazu Regulacja pozycji projektowanego obrazu przez PureShift Elementy sterowania użytkownika...21 Panel sterowania i pilot zdalnego sterowania...21 Panel sterowania Pilot zdalnego sterowania Używanie pilota zdalnego sterowania USB Używanie przycisku ENTER / HELP (Enter/Pomoc) Menu ekranowe...27 Posługiwanie się projektorem Drzewo menu OBRAZ WYŚWIETL USTAWIENIA OPCJE Dodatki...52 Rozwiązywanie problemów...52 Problemy związane z obrazem Inne problemy Wskazanie stanu projektora Problemy związane z pilotem zdalnego sterowania Wymiana lampy...57 Tryby zgodności...59 Komendy RS Instalacja przy montażu sufitowym...63 Ogólnoświatowe biura Optoma...64 Uwagi związane z przepisami i bezpieczeństwem...66 Bezprzewodowe...68 Polski

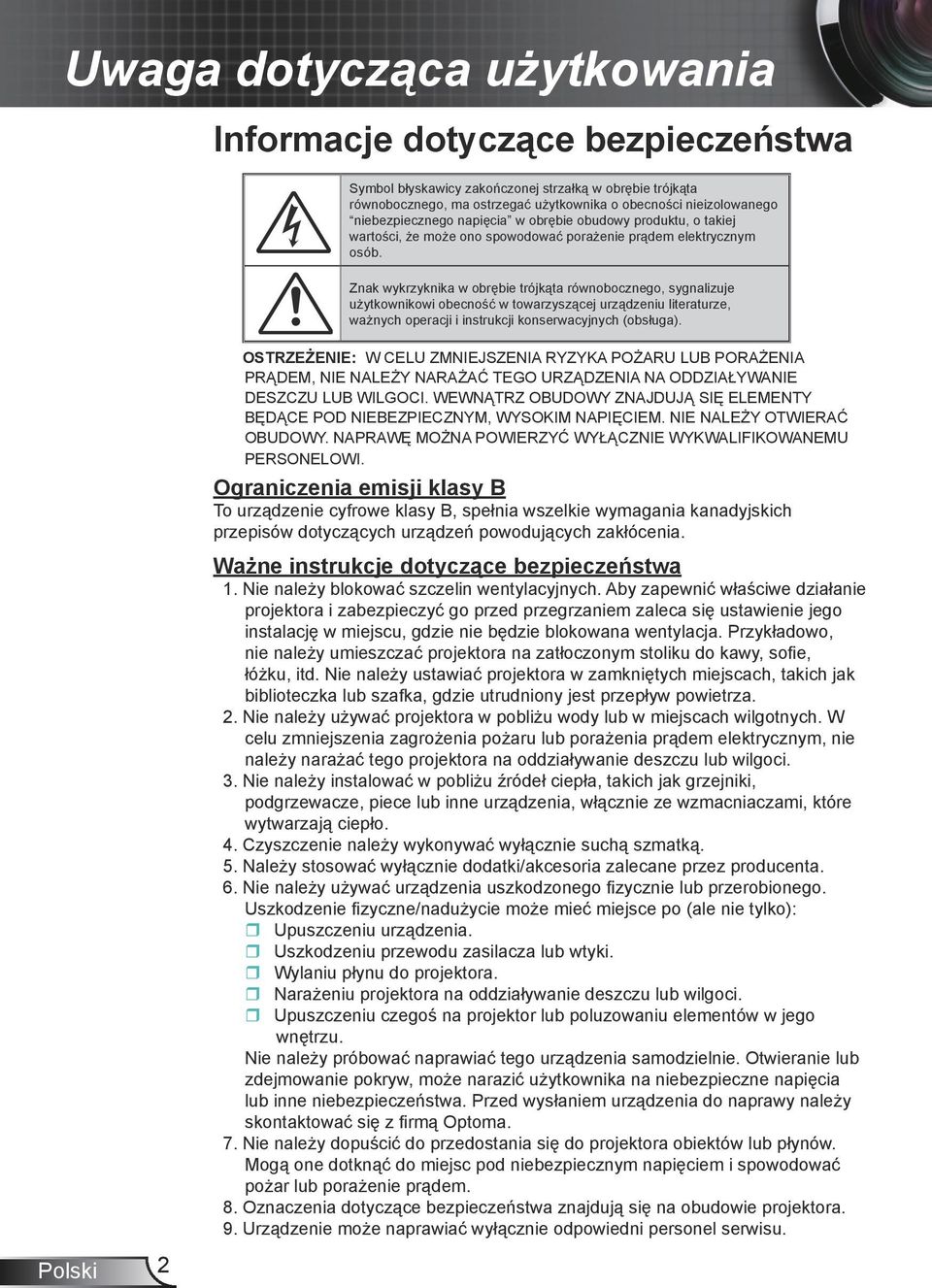

2 Uwaga dotycząca użytkowania Informacje dotyczące bezpieczeństwa Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego niebezpiecznego napięcia w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób. Znak wykrzyknika w obrębie trójkąta równobocznego, sygnalizuje użytkownikowi obecność w towarzyszącej urządzeniu literaturze, ważnych operacji i instrukcji konserwacyjnych (obsługa). OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA ODDZIAŁYWANIE DESZCZU LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY. NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU PERSONELOWI. Ograniczenia emisji klasy B To urządzenie cyfrowe klasy B, spełnia wszelkie wymagania kanadyjskich przepisów dotyczących urządzeń powodujących zakłócenia. Ważne instrukcje dotyczące bezpieczeństwa 1. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć go przed przegrzaniem zaleca się ustawienie jego instalację w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, sofie, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza. 2. Nie należy używać projektora w pobliżu wody lub w miejscach wilgotnych. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. 3. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło. 4. Czyszczenie należy wykonywać wyłącznie suchą szmatką. 5. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. 6. Nie należy używać urządzenia uszkodzonego fizycznie lub przerobionego. Uszkodzenie fizyczne/nadużycie może mieć miejsce po (ale nie tylko): Upuszczeniu urządzenia. Uszkodzeniu przewodu zasilacza lub wtyki. Wylaniu płynu do projektora. Narażeniu projektora na oddziaływanie deszczu lub wilgoci. Upuszczeniu czegoś na projektor lub poluzowaniu elementów w jego wnętrzu. Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z firmą Optoma. 7. Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem. 8. Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. 9. Urządzenie może naprawiać wyłącznie odpowiedni personel serwisu. Polski 2

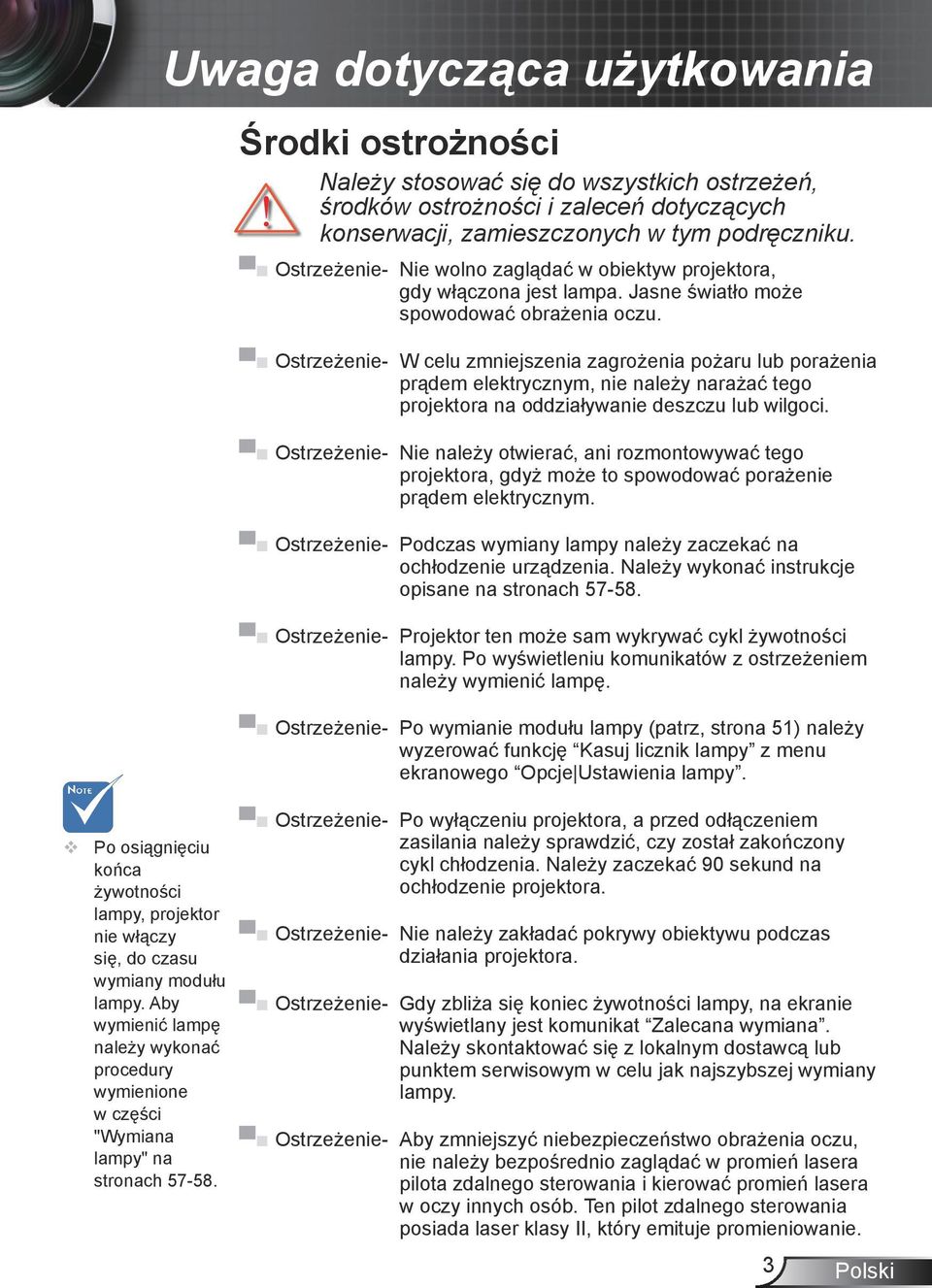

3 Uwaga dotycząca użytkowania Środki ostrożności Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku. Ostrzeżenie- Nie wolno zaglądać w obiektyw projektora, gdy włączona jest lampa. Jasne światło może spowodować obrażenia oczu. Ostrzeżenie- W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. Ostrzeżenie- Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem elektrycznym. Ostrzeżenie- Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia. Należy wykonać instrukcje opisane na stronach Ostrzeżenie- Projektor ten może sam wykrywać cykl żywotności lampy. Po wyświetleniu komunikatów z ostrzeżeniem należy wymienić lampę. Ostrzeżenie- Po wymianie modułu lampy (patrz, strona 51) należy wyzerować funkcję Kasuj licznik lampy z menu ekranowego Opcje Ustawienia lampy. Po osiągnięciu końca żywotności lampy, projektor nie włączy się, do czasu wymiany modułu lampy. Aby wymienić lampę należy wykonać procedury wymienione w części "Wymiana lampy" na stronach Ostrzeżenie- Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony cykl chłodzenia. Należy zaczekać 90 sekund na ochłodzenie projektora. Ostrzeżenie- Nie należy zakładać pokrywy obiektywu podczas działania projektora. Ostrzeżenie- Gdy zbliża się koniec żywotności lampy, na ekranie wyświetlany jest komunikat Zalecana wymiana. Należy skontaktować się z lokalnym dostawcą lub punktem serwisowym w celu jak najszybszej wymiany lampy. Ostrzeżenie- Aby zmniejszyć niebezpieczeństwo obrażenia oczu, nie należy bezpośrednio zaglądać w promień lasera pilota zdalnego sterowania i kierować promień lasera w oczy innych osób. Ten pilot zdalnego sterowania posiada laser klasy II, który emituje promieniowanie. 3 Polski

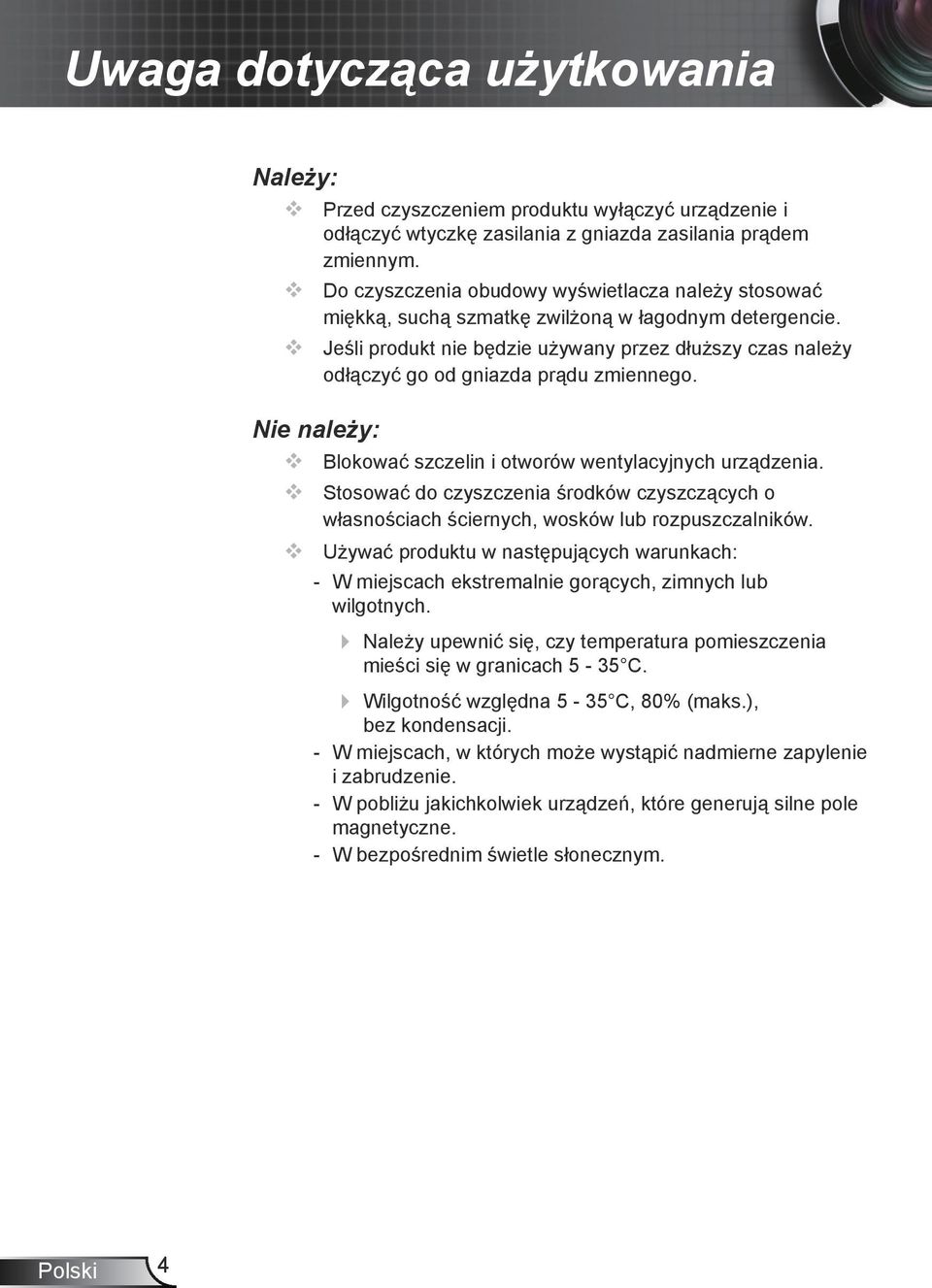

4 Uwaga dotycząca użytkowania Należy: Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania prądem zmiennym. Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym detergencie. Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego. Nie należy: Blokować szczelin i otworów wentylacyjnych urządzenia. Stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników. Używać produktu w następujących warunkach: - W miejscach ekstremalnie gorących, zimnych lub wilgotnych. Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5-35 C. Wilgotność względna 5-35 C, 80% (maks.), bez kondensacji. - W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. - W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. - W bezpośrednim świetle słonecznym. Polski 4

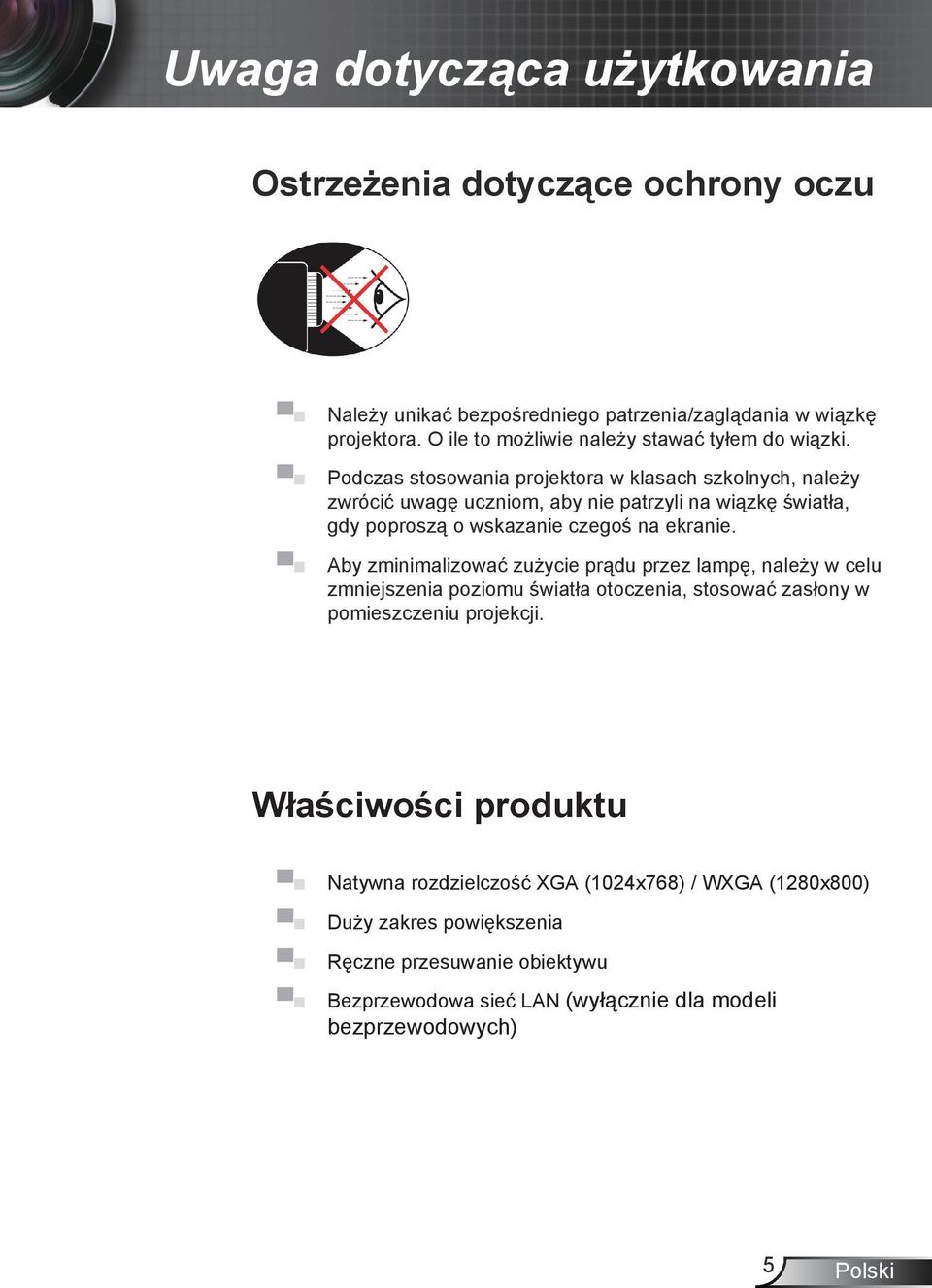

5 Uwaga dotycząca użytkowania Ostrzeżenia dotyczące ochrony oczu Należy unikać bezpośredniego patrzenia/zaglądania w wiązkę projektora. O ile to możliwie należy stawać tyłem do wiązki. Podczas stosowania projektora w klasach szkolnych, należy zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła, gdy poproszą o wskazanie czegoś na ekranie. Aby zminimalizować zużycie prądu przez lampę, należy w celu zmniejszenia poziomu światła otoczenia, stosować zasłony w pomieszczeniu projekcji. Właściwości produktu Natywna rozdzielczość XGA (1024x768) / WXGA (1280x800) Duży zakres powiększenia Ręczne przesuwanie obiektywu Bezprzewodowa sieć LAN (wyłącznie dla modeli bezprzewodowych) 5 Polski

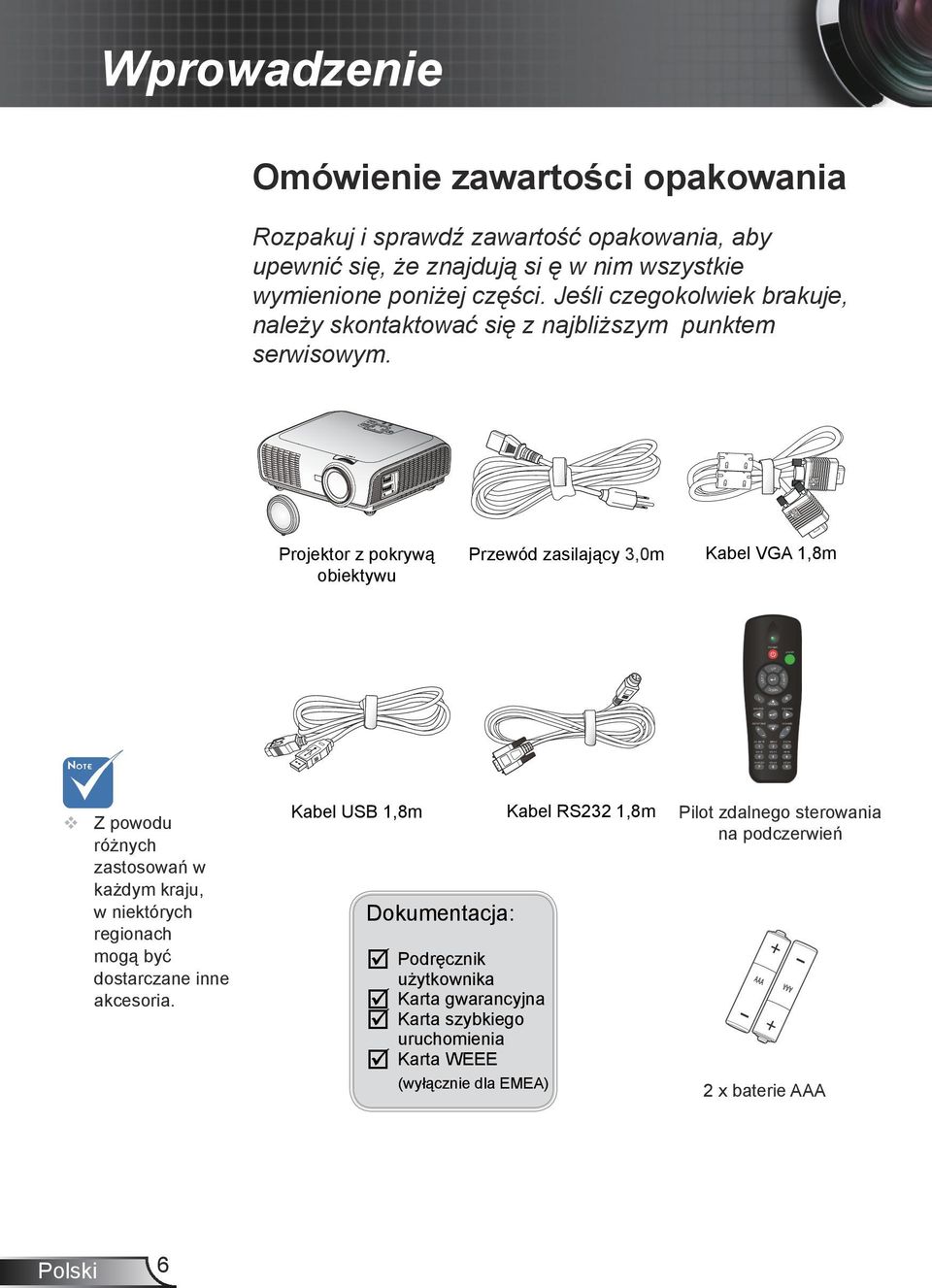

6 ? ENTER HELP / / POWER STANDBY / RE-SYNC SOURCE LAMP TEMP MENU SOURCE KEYSTONE AV MUTE DVI-D S-VIDEO POWER UP DOWN PAGE+ PAGE- MENU VGA-1 VGA-2 LASER RE-SYNC VOLUME ZOOM HDMI VIDEO Wprowadzenie Omówienie zawartości opakowania Rozpakuj i sprawdź zawartość opakowania, aby upewnić się, że znajdują si ę w nim wszystkie wymienione poniżej części. Jeśli czegokolwiek brakuje, należy skontaktować się z najbliższym punktem serwisowym. Projektor z pokrywą obiektywu Przewód zasilający 3,0m Kabel VGA 1,8m LEFT RIGHT? Z powodu różnych zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. Kabel USB 1,8m Dokumentacja: Podręcznik użytkownika Karta gwarancyjna Karta szybkiego uruchomienia Karta WEEE (wyłącznie dla EMEA) Kabel RS232 1,8m Pilot zdalnego sterowania na podczerwień 2 x baterie AAA Polski 6

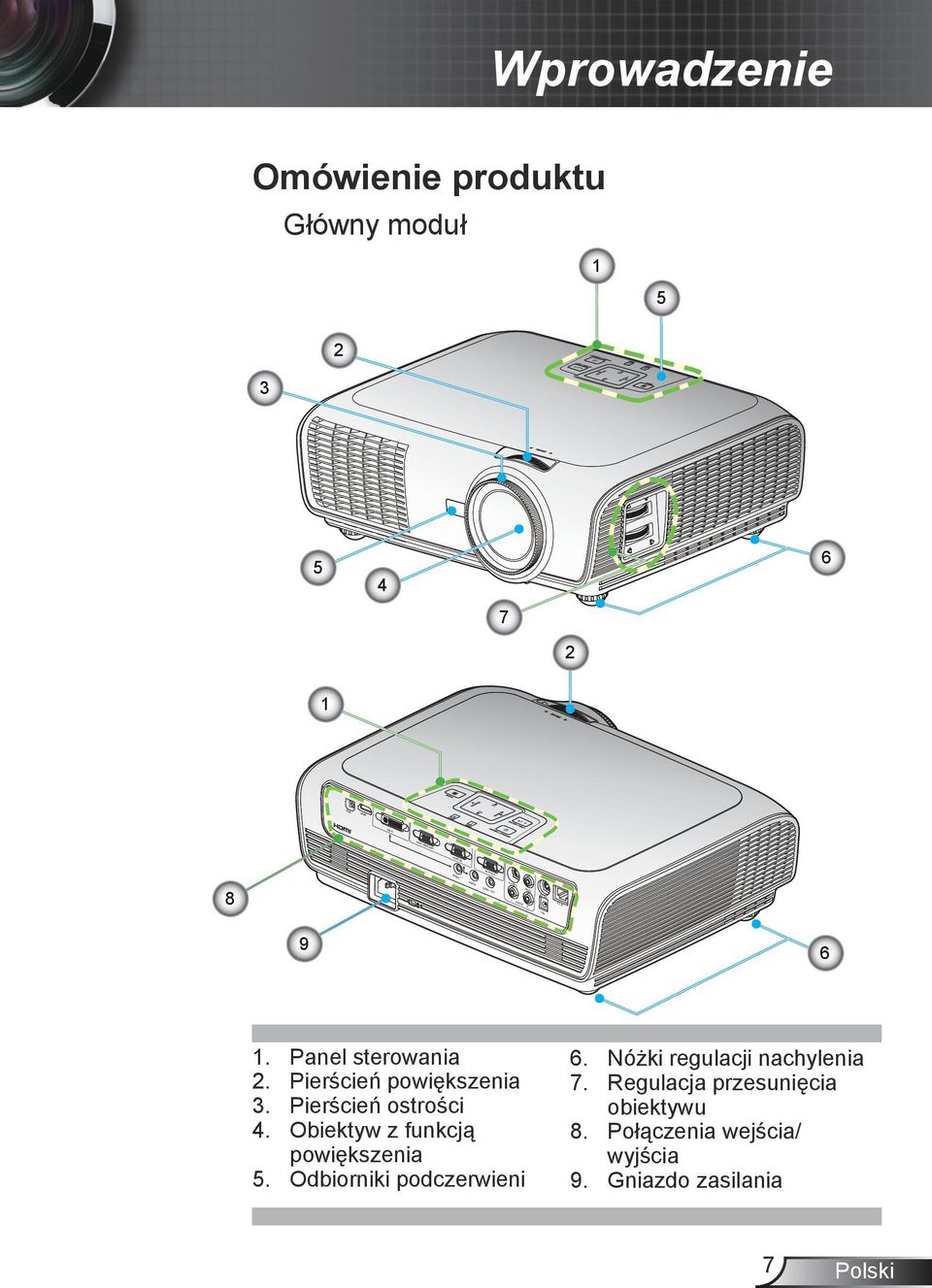

7 USB HDMI DVI-D VGA1-IN/SCART MENU VGA2-IN RE-SYNC VGA-OUT / / /? SOURCE MENU / / /? ENTER HELP Wprowadzenie Omówienie produktu Główny moduł POWER STANDBY LAMP TEMP 3 RE-SYNC SOURCE LAMP TEMP ENTER HELP POWER STANDBY 8 AUDIO1 AUDIO2 L AUDIO3 R S - VIDEO VIDEO AUDIO - OUT +12V RS RJ Panel sterowania 2. Pierścień powiększenia 3. Pierścień ostrości 4. Obiektyw z funkcją powiększenia 5. Odbiorniki podczerwieni 6. Nóżki regulacji nachylenia 7. Regulacja przesunięcia obiektywu 8. Połączenia wejścia/ wyjścia 9. Gniazdo zasilania 7 Polski

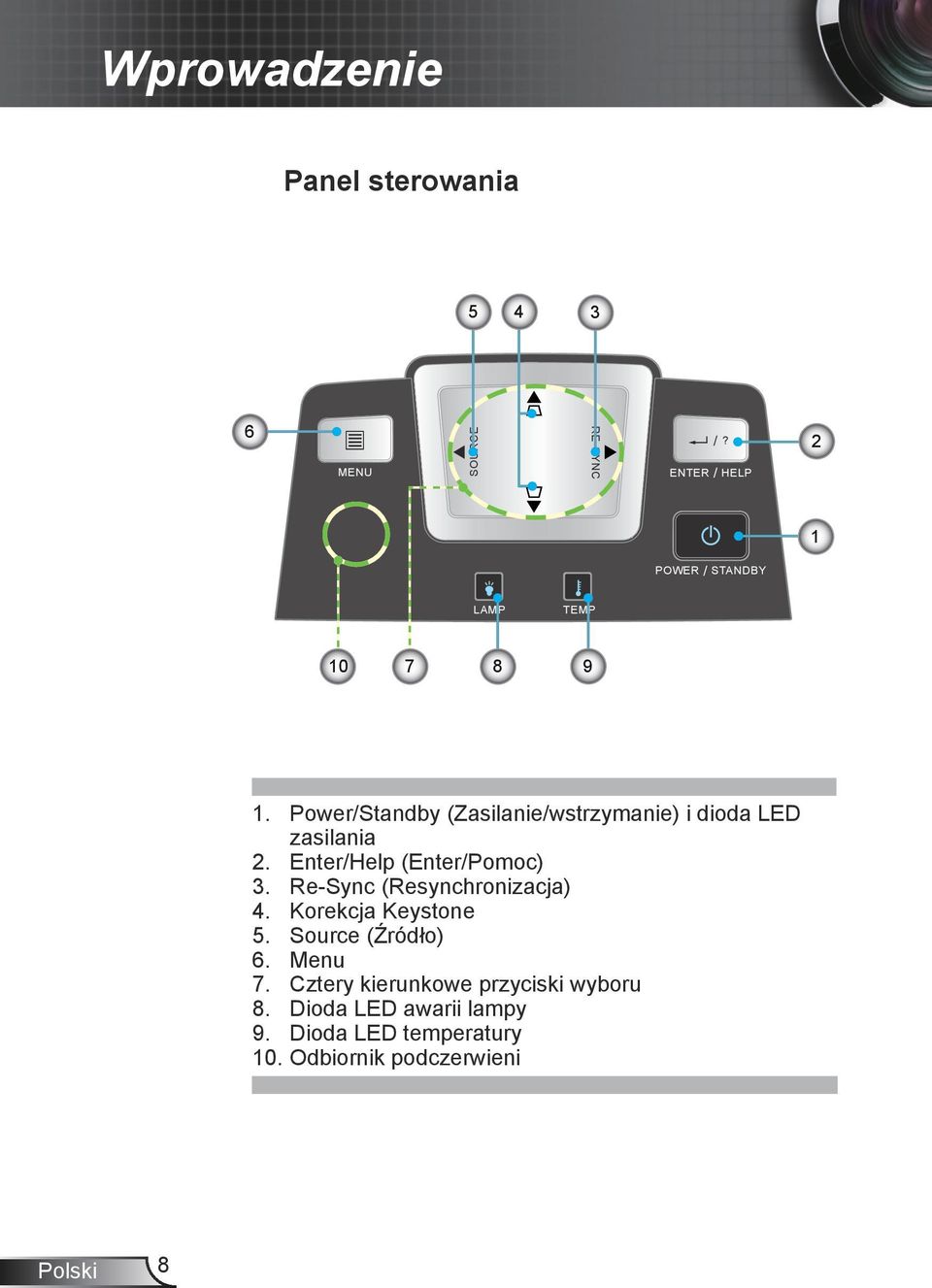

8 Wprowadzenie Panel sterowania MENU SOURCE RE-SYNC /? ENTER / HELP 2 1 POWER / STANDBY LAMP TEMP Power/Standby (Zasilanie/wstrzymanie) i dioda LED zasilania 2. Enter/Help (Enter/Pomoc) 3. Re-Sync (Resynchronizacja) 4. Korekcja Keystone 5. Source (Źródło) 6. Menu 7. Cztery kierunkowe przyciski wyboru 8. Dioda LED awarii lampy 9. Dioda LED temperatury 10. Odbiornik podczerwieni Polski 8

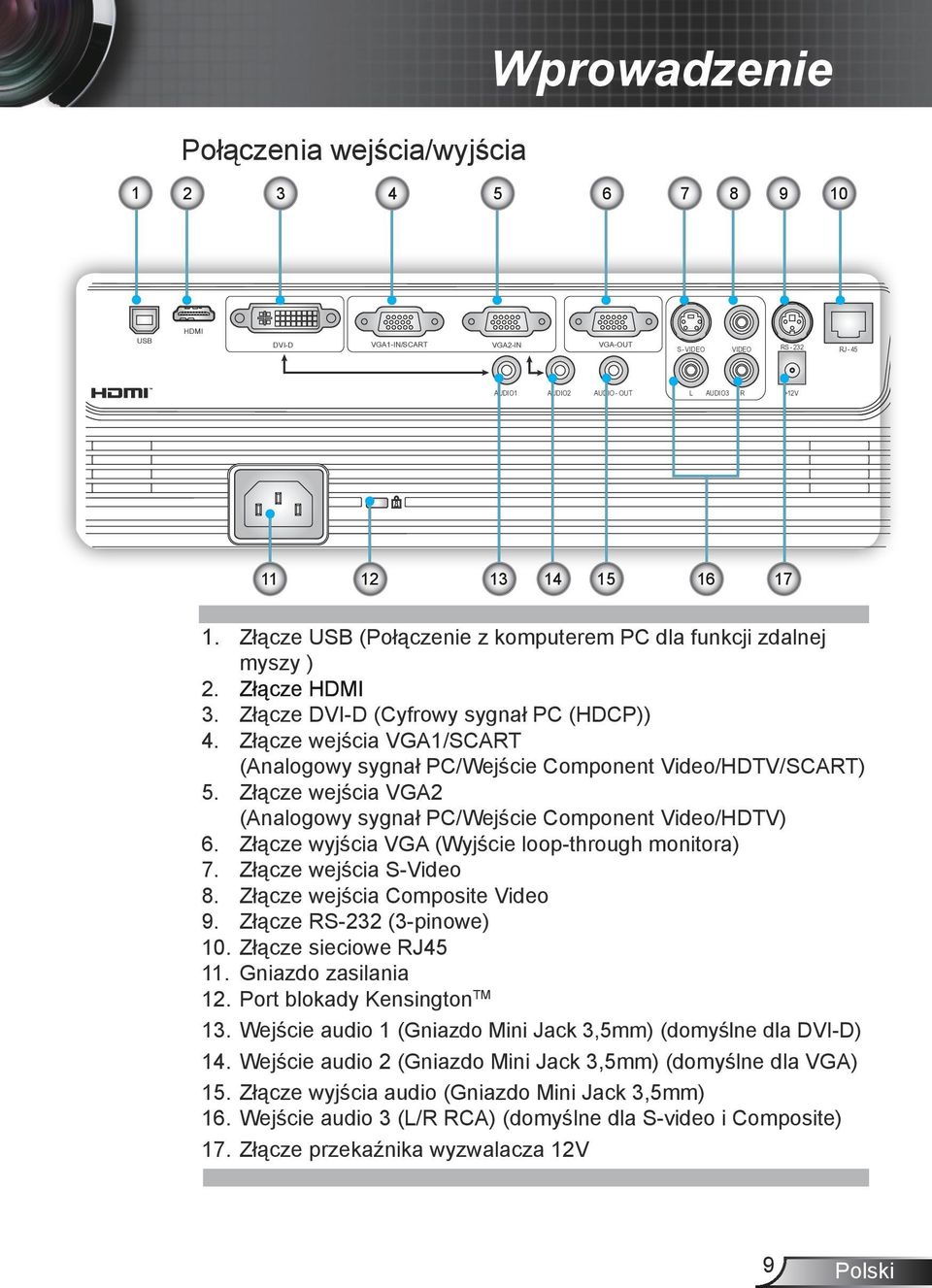

9 Połączenia wejścia/wyjścia Wprowadzenie USB HDMI DVI-D VGA1-IN/SCART VGA2-IN VGA-OUT S - VIDEO VIDEO RS RJ - 45 AUDIO1 AUDIO2 AUDIO - OUT L AUDIO3 R +12V Złącze USB (Połączenie z komputerem PC dla funkcji zdalnej myszy ) 2. Złącze HDMI 3. Złącze DVI-D (Cyfrowy sygnał PC (HDCP)) 4. Złącze wejścia VGA1/SCART (Analogowy sygnał PC/Wejście Component Video/HDTV/SCART) 5. Złącze wejścia VGA2 (Analogowy sygnał PC/Wejście Component Video/HDTV) 6. Złącze wyjścia VGA (Wyjście loop-through monitora) 7. Złącze wejścia S-Video 8. Złącze wejścia Composite Video 9. Złącze RS-232 (3-pinowe) 10. Złącze sieciowe RJ Gniazdo zasilania 12. Port blokady Kensington TM 13. Wejście audio 1 (Gniazdo Mini Jack 3,5mm) (domyślne dla DVI-D) 14. Wejście audio 2 (Gniazdo Mini Jack 3,5mm) (domyślne dla VGA) 15. Złącze wyjścia audio (Gniazdo Mini Jack 3,5mm) 16. Wejście audio 3 (L/R RCA) (domyślne dla S-video i Composite) 17. Złącze przekaźnika wyzwalacza 12V 9 Polski

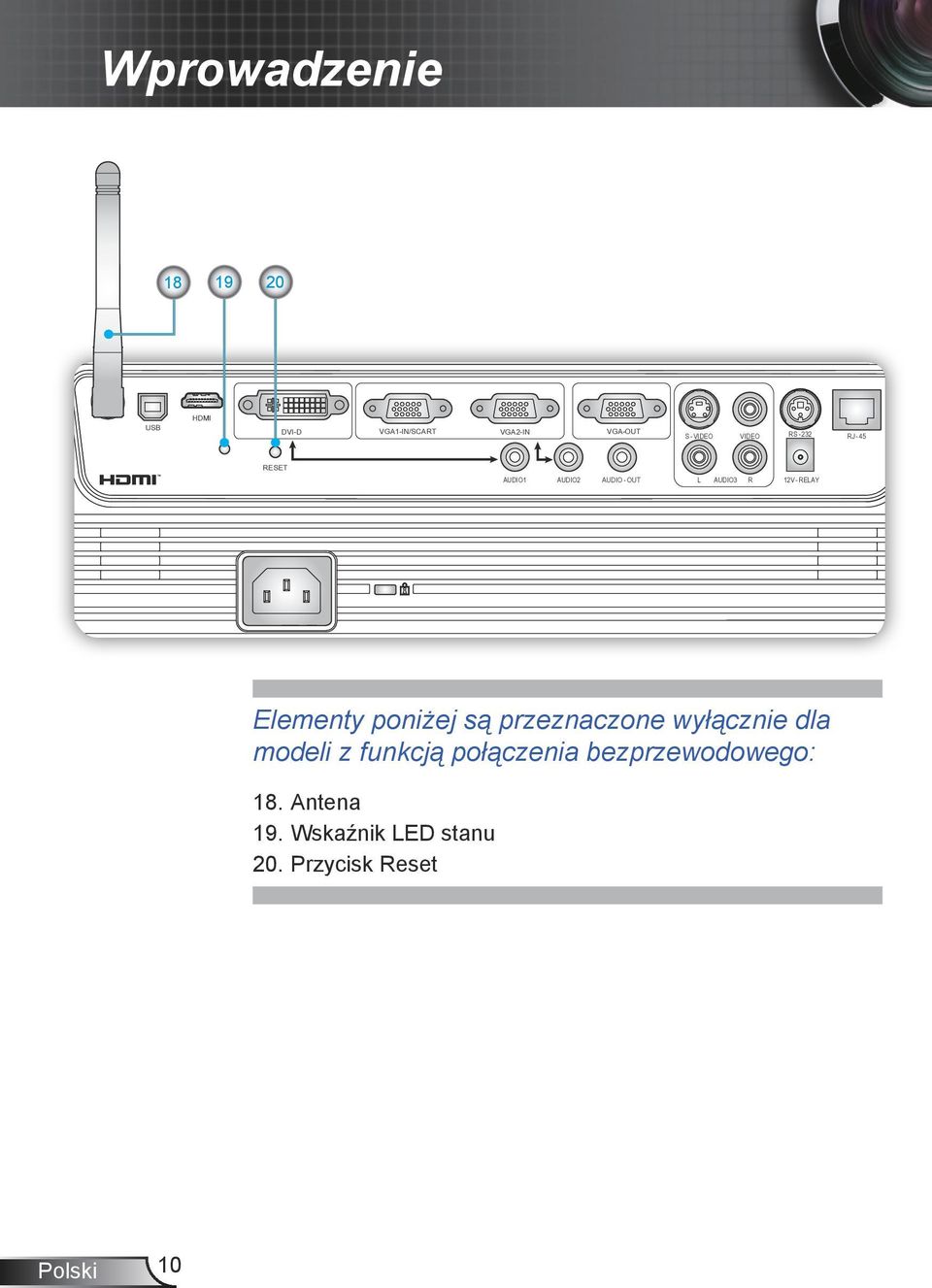

10 Wprowadzenie USB HDMI DVI-D VGA1-IN/SCART VGA2-IN VGA-OUT S - VIDEO VIDEO RS RJ - 45 RESET AUDIO1 AUDIO2 AUDIO - OUT L AUDIO3 R 12V - RELAY Elementy poniżej są przeznaczone wyłącznie dla modeli z funkcją połączenia bezprzewodowego: 18. Antena 19. Wskaźnik LED stanu 20. Przycisk Reset Polski 10

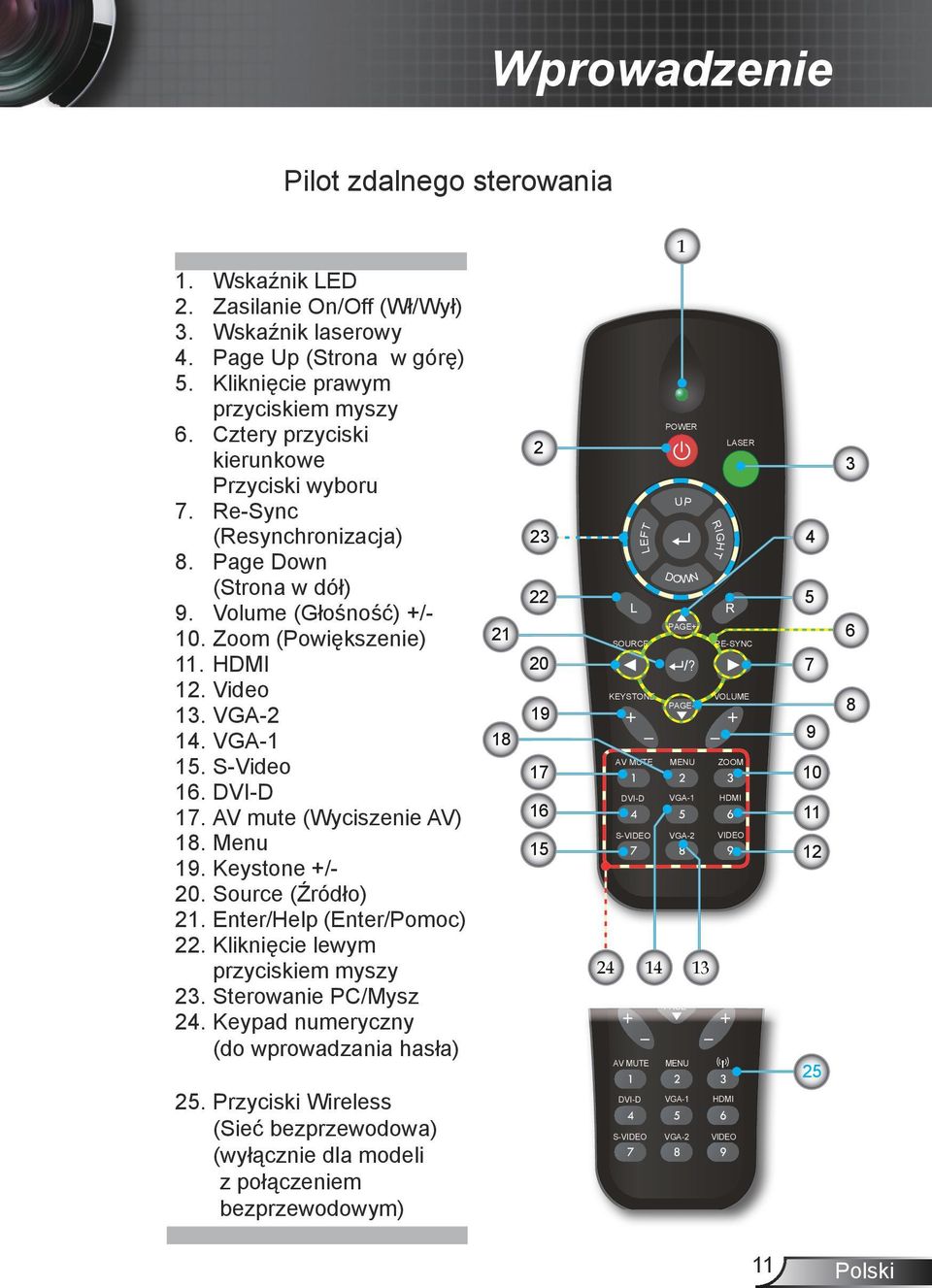

11 Wprowadzenie Pilot zdalnego sterowania 1 1. Wskaźnik LED 2. Zasilanie On/Off (Wł/Wył) 3. Wskaźnik laserowy 4. Page Up (Strona w górę) 5. Kliknięcie prawym przyciskiem myszy 6. Cztery przyciski kierunkowe Przyciski wyboru 7. Re-Sync (Resynchronizacja) 8. Page Down (Strona w dół) 9. Volume (Głośność) +/- 10. Zoom (Powiększenie) 11. HDMI 12. Video 13. VGA VGA S-Video 16. DVI-D 17. AV mute (Wyciszenie AV) 18. Menu 19. Keystone +/- 20. Source (Źródło) 21. Enter/Help (Enter/Pomoc) 22. Kliknięcie lewym przyciskiem myszy 23. Sterowanie PC/Mysz 24. Keypad numeryczny (do wprowadzania hasła) 25. Przyciski Wireless (Sieć bezprzewodowa) (wyłącznie dla modeli z połączeniem bezprzewodowym) LEFT POWER LASER UP DOWN RIGHT PAGE+ SOURCE RE-SYNC 20? KEYSTONE VOLUME PAGE- POWER LASER AV MUTE MENU ZOOM DVI-D LEFT S-VIDEO VGA-1 UP VGA-2 DOWN RIGHT 24 14? 13 HDMI VIDEO PAGE+ SOURCE RE-SYNC KEYSTONE VOLUME PAGE- AV MUTE MENU DVI-D VGA-1 HDMI S-VIDEO VGA-2 VIDEO Polski

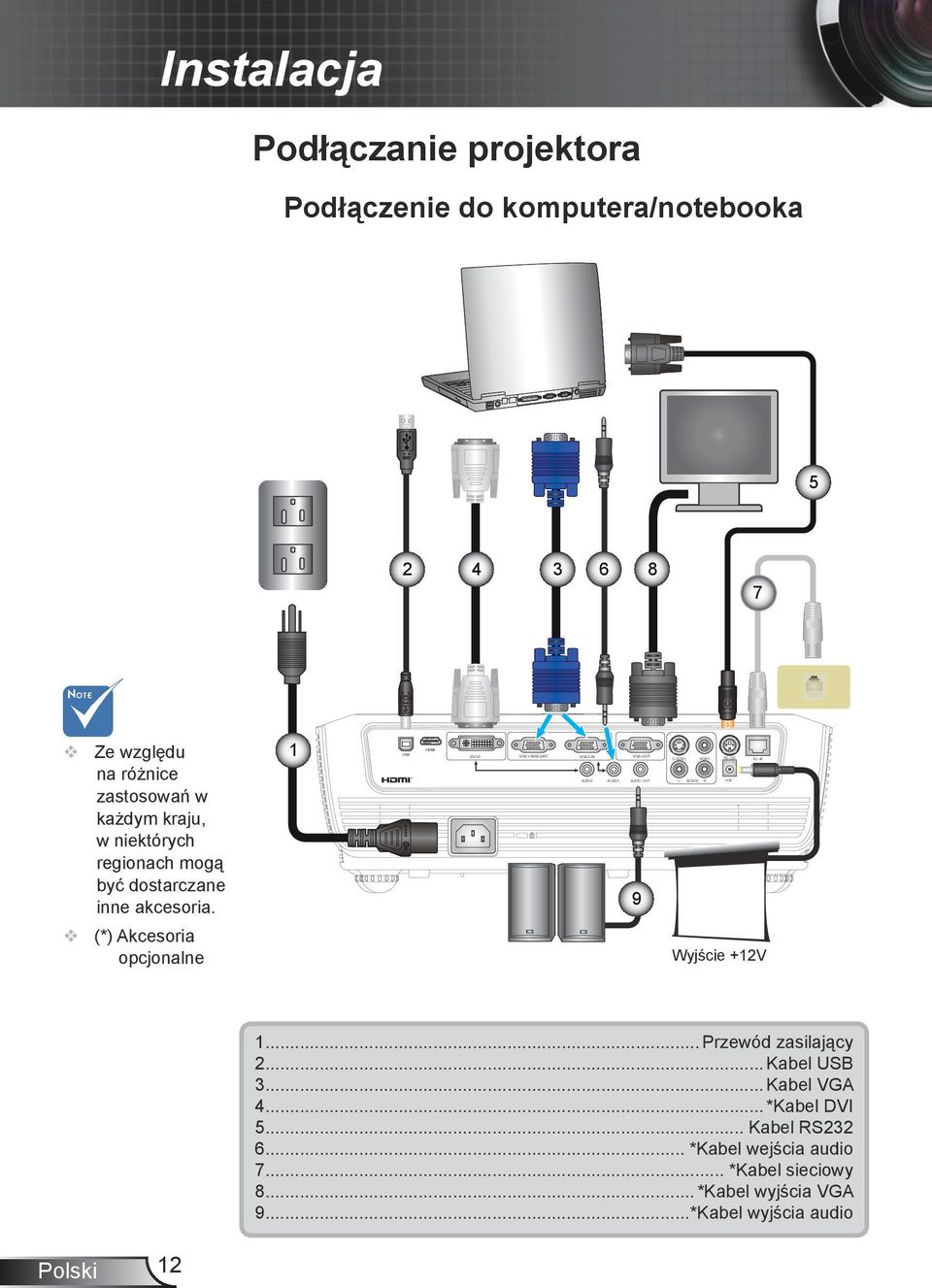

12 MOLEX m o l e x USB HDMI DVI-D VGA1-IN/SCART VGA2-IN VGA-OUT S - VIDEO AUDIO1 AUDIO2 L AUDIO3 VIDEO R RS RJ - 45 Instalacja Podłączanie projektora Podłączenie do komputera/notebooka Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. 1 E62405SP R AUDIO - OUT +12V 9 (*) Akcesoria opcjonalne Wyjście +12V 1... Przewód zasilający 2... Kabel USB 3... Kabel VGA 4... *Kabel DVI 5... Kabel RS *Kabel wejścia audio 7... *Kabel sieciowy 8... *Kabel wyjścia VGA 9...*Kabel wyjścia audio Polski 12

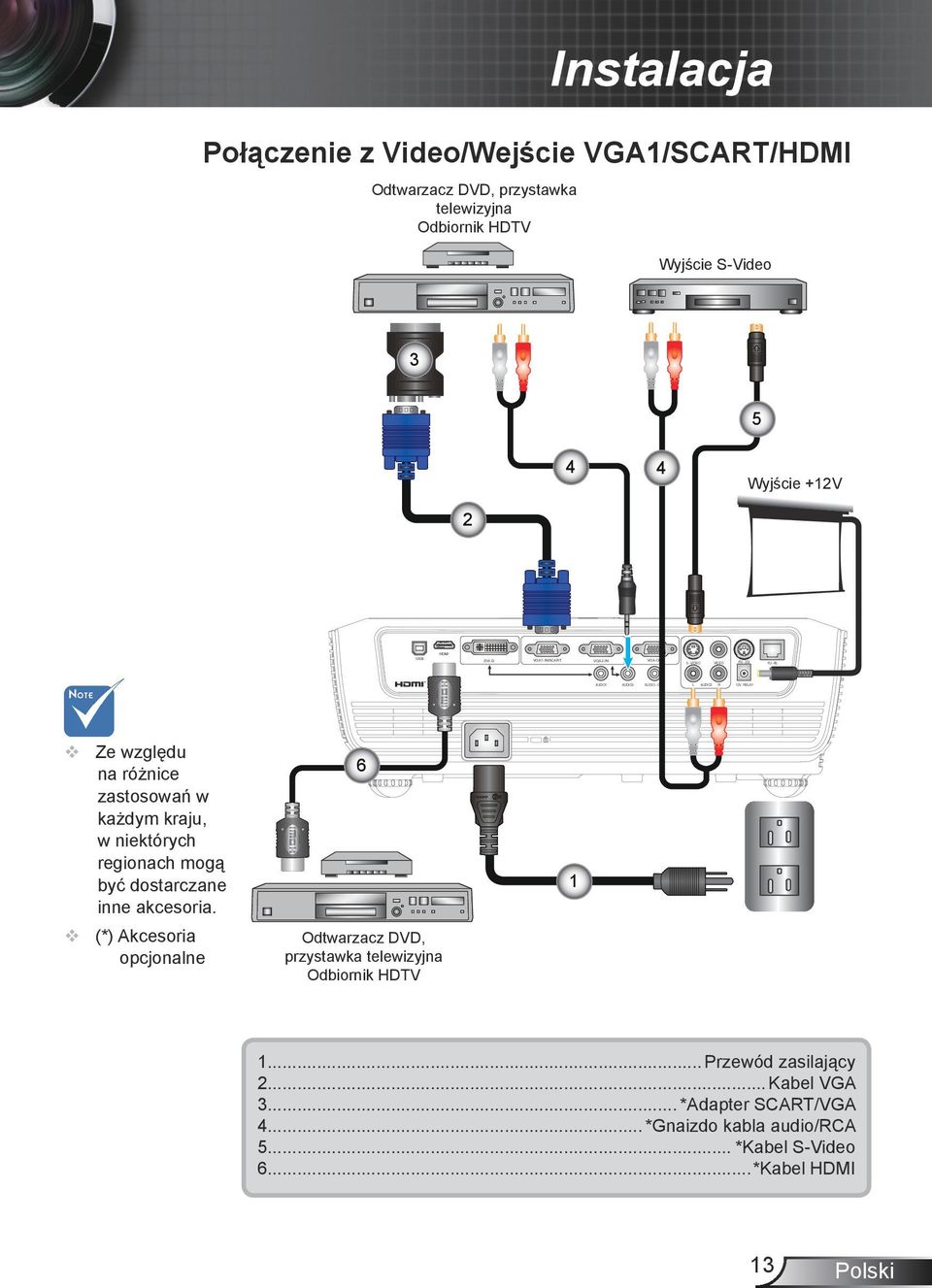

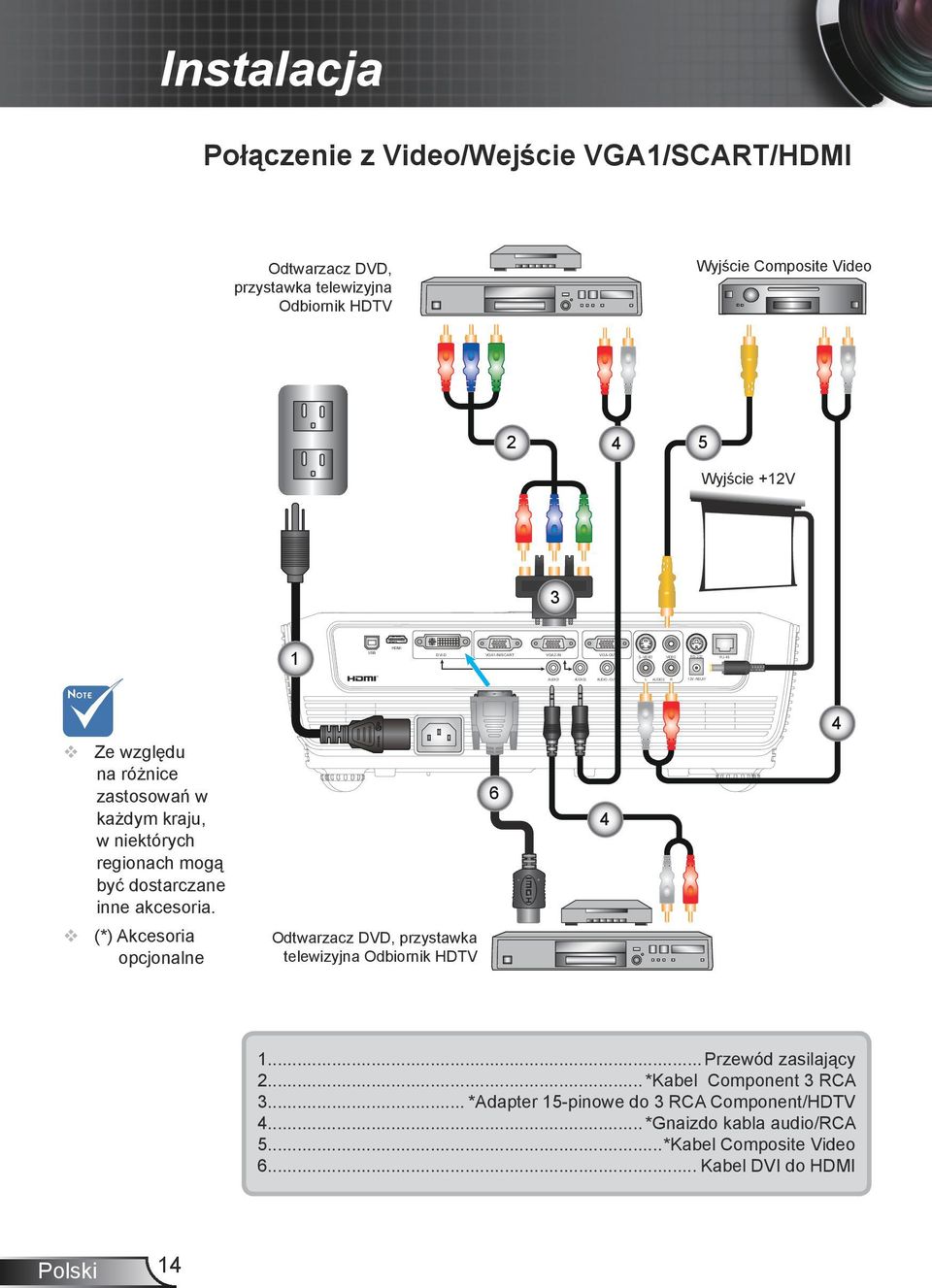

13 USB HDMI E62405SP DVI-D R VGA1-IN/SCART VGA2-IN VGA-OUT S - VIDEO AUDIO1 AUDIO2 AUDIO - OUT L AUDIO3 VIDEO R RS V - RELAY RJ - 45 Instalacja Połączenie z Video/Wejście VGA1/SCART/HDMI Odtwarzacz DVD, przystawka telewizyjna Odbiornik HDTV Wyjście S-Video Wyjście +12V 2 Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. 6 1 (*) Akcesoria opcjonalne Odtwarzacz DVD, przystawka telewizyjna Odbiornik HDTV 1... Przewód zasilający 2... Kabel VGA 3... *Adapter SCART/VGA 4... *Gnaizdo kabla audio/rca 5... *Kabel S-Video 6...*Kabel HDMI 13 Polski

14 USB E62405SP R HDMI DVI-D VGA1-IN/SCART VGA2-IN VGA-OUT S - VIDEO AUDIO1 AUDIO2 AUDIO - OUT L AUDIO3 VIDEO R RS V - RELAY RJ - 45 Instalacja Połączenie z Video/Wejście VGA1/SCART/HDMI Odtwarzacz DVD, przystawka telewizyjna Odbiornik HDTV Wyjście Composite Video Wyjście +12V 3 1 Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Odtwarzacz DVD, przystawka telewizyjna Odbiornik HDTV Przewód zasilający 2... *Kabel Component 3 RCA 3... *Adapter 15-pinowe do 3 RCA Component/HDTV 4... *Gnaizdo kabla audio/rca 5...*Kabel Composite Video 6... Kabel DVI do HDMI Polski 14

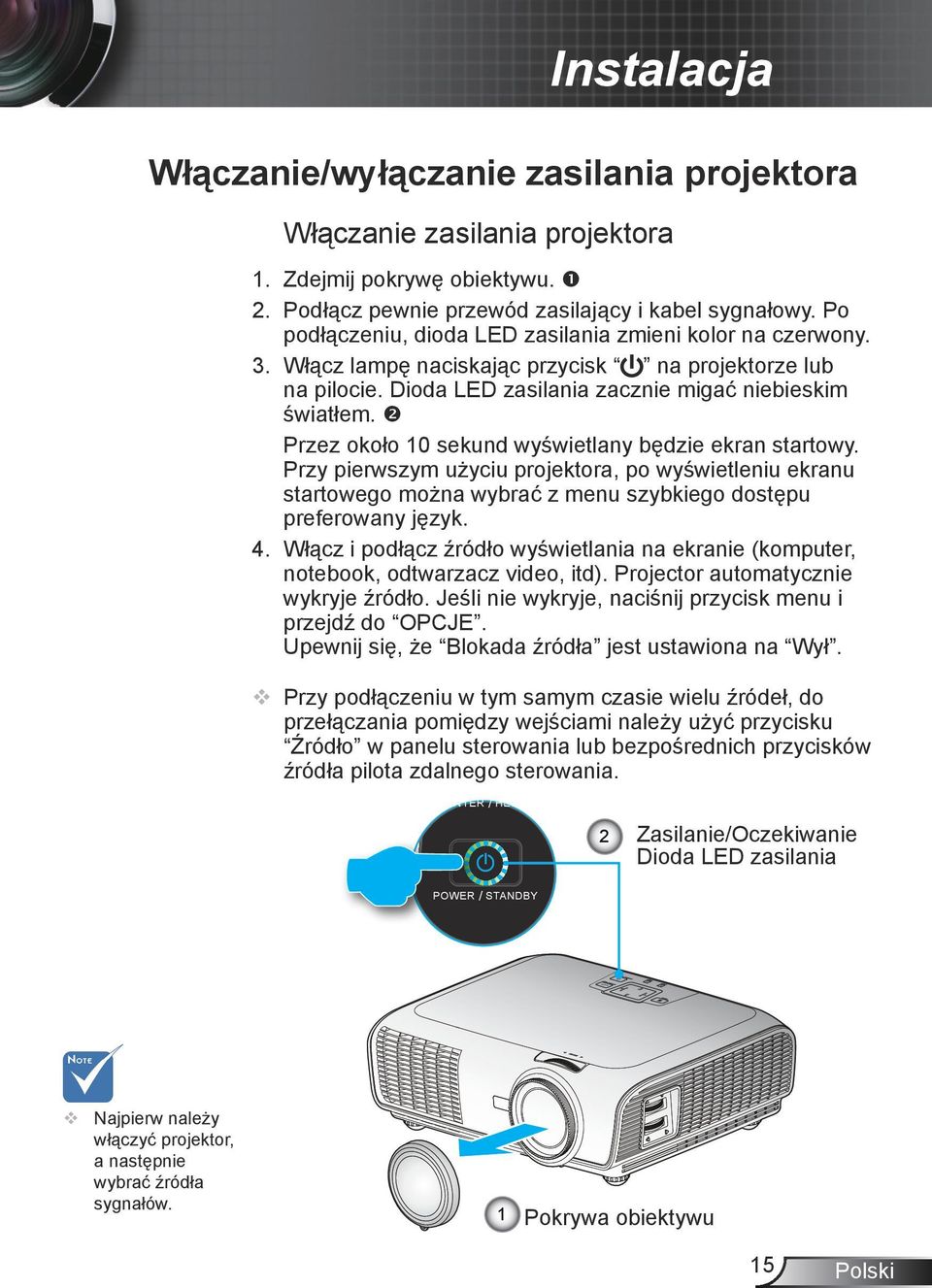

15 RE-SYNC SOURCE MENU LAMP TEMP / POWER STANDBY / /? ENTER HELP Instalacja Włączanie/wyłączanie zasilania projektora Włączanie zasilania projektora 1. Zdejmij pokrywę obiektywu. 2. Podłącz pewnie przewód zasilający i kabel sygnałowy. Po podłączeniu, dioda LED zasilania zmieni kolor na czerwony. 3. Włącz lampę naciskając przycisk na projektorze lub na pilocie. Dioda LED zasilania zacznie migać niebieskim światłem. Przez około 10 sekund wyświetlany będzie ekran startowy. Przy pierwszym użyciu projektora, po wyświetleniu ekranu startowego można wybrać z menu szybkiego dostępu preferowany język. 4. Włącz i podłącz źródło wyświetlania na ekranie (komputer, notebook, odtwarzacz video, itd). Projector automatycznie wykryje źródło. Jeśli nie wykryje, naciśnij przycisk menu i przejdź do OPCJE. Upewnij się, że Blokada źródła jest ustawiona na Wył. Przy podłączeniu w tym samym czasie wielu źródeł, do przełączania pomiędzy wejściami należy użyć przycisku Źródło w panelu sterowania lub bezpośrednich przycisków źródła pilota zdalnego sterowania. ENTER / HELP POWER / STANDBY 2 Zasilanie/Oczekiwanie Dioda LED zasilania Najpierw należy włączyć projektor, a następnie wybrać źródła sygnałów. 1 Pokrywa obiektywu 15 Polski

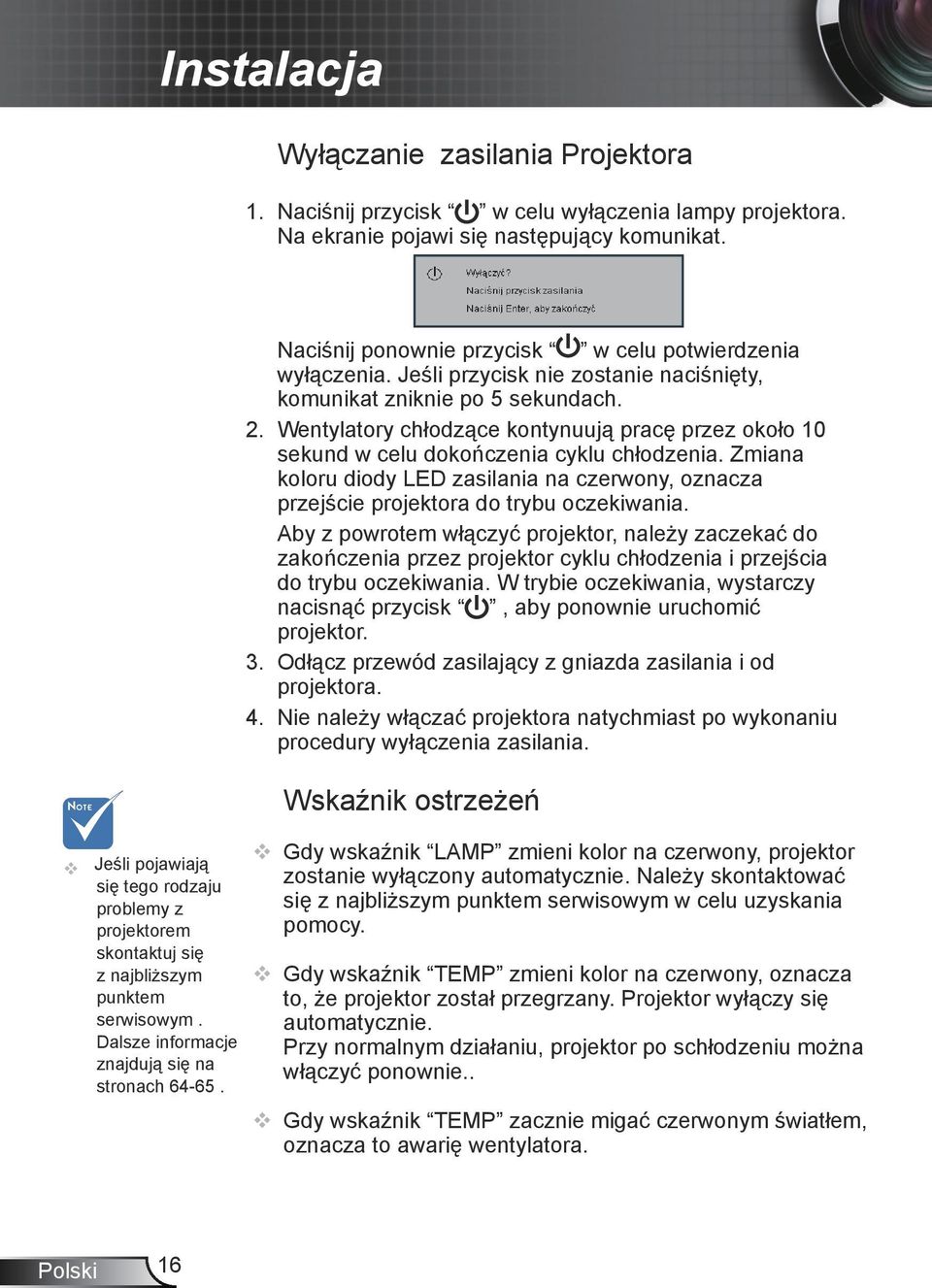

16 Instalacja Wyłączanie zasilania projektora 1. Naciśnij przycisk w celu wyłączenia lampy projektora. Na ekranie pojawi się następujący komunikat. Naciśnij ponownie przycisk w celu potwierdzenia wyłączenia. Jeśli przycisk nie zostanie naciśnięty, komunikat zniknie po 5 sekundach. 2. Wentylatory chłodzące kontynuują pracę przez około 10 sekund w celu dokończenia cyklu chłodzenia. Zmiana koloru diody LED zasilania na czerwony, oznacza przejście projektora do trybu oczekiwania. Aby z powrotem włączyć projektor, należy zaczekać do zakończenia przez projektor cyklu chłodzenia i przejścia do trybu oczekiwania. W trybie oczekiwania, wystarczy nacisnąć przycisk, aby ponownie uruchomić projektor. 3. Odłącz przewód zasilający z gniazda zasilania i od projektora. 4. Nie należy włączać projektora natychmiast po wykonaniu procedury wyłączenia zasilania. Wskaźnik ostrzeżeń Jeśli pojawiają się tego rodzaju problemy z projektorem skontaktuj się z najbliższym punktem serwisowym. Dalsze informacje znajdują się na stronach Gdy wskaźnik LAMP zmieni kolor na czerwony, projektor zostanie wyłączony automatycznie. Należy skontaktować się z najbliższym punktem serwisowym w celu uzyskania pomocy. Gdy wskaźnik TEMP zmieni kolor na czerwony, oznacza to, że projektor został przegrzany. Projektor wyłączy się automatycznie. Przy normalnym działaniu, projektor po schłodzeniu można włączyć ponownie.. Gdy wskaźnik TEMP zacznie migać czerwonym światłem, oznacza to awarię wentylatora. Polski 16

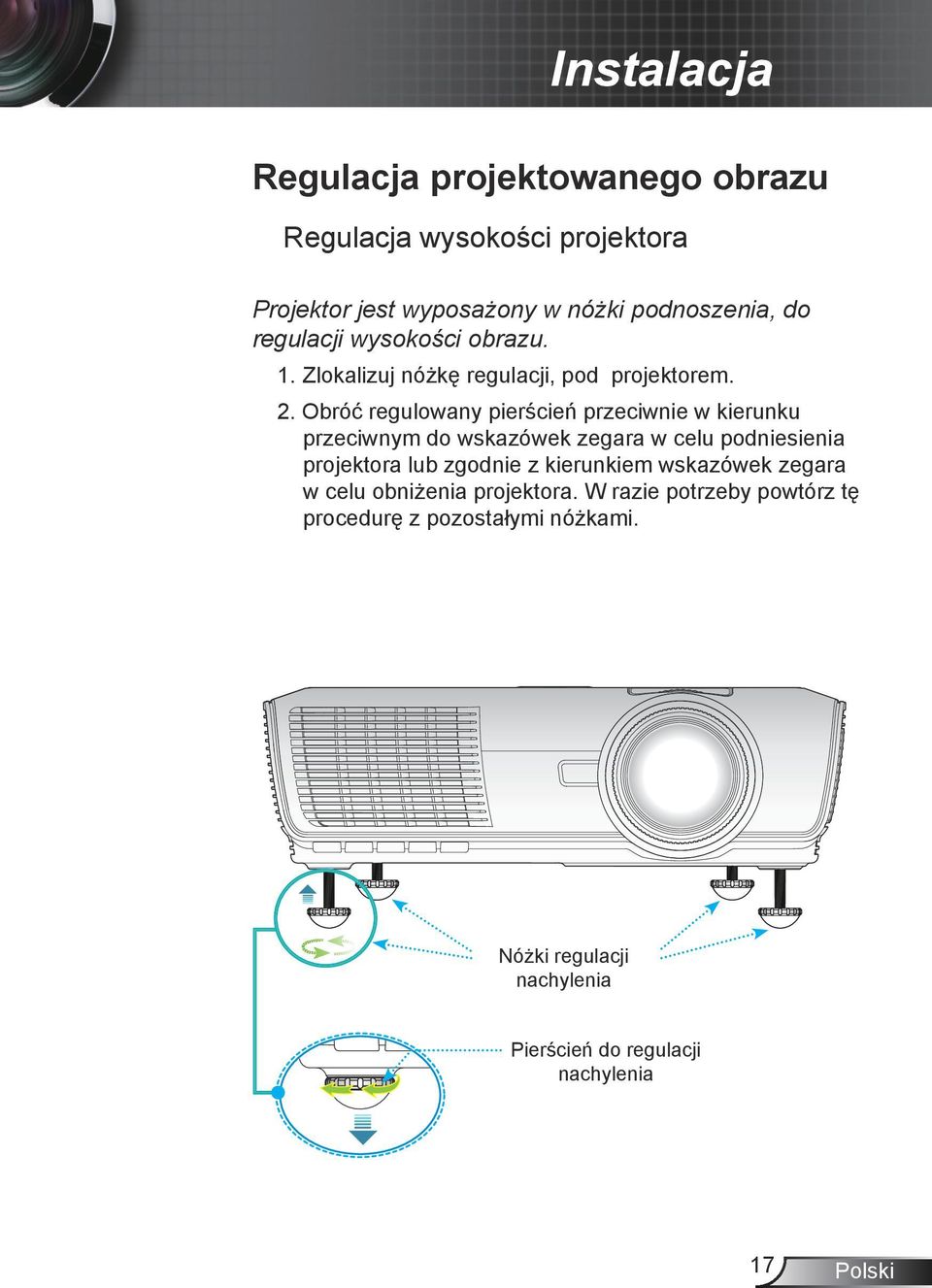

17 Instalacja Regulacja projektowanego obrazu Regulacja wysokości projektora Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu. 1. Zlokalizuj nóżkę regulacji, pod projektorem. 2. Obróć regulowany pierścień przeciwnie w kierunku przeciwnym do wskazówek zegara w celu podniesienia projektora lub zgodnie z kierunkiem wskazówek zegara w celu obniżenia projektora. W razie potrzeby powtórz tę procedurę z pozostałymi nóżkami. Nóżki regulacji nachylenia Pierścień do regulacji nachylenia 17 Polski

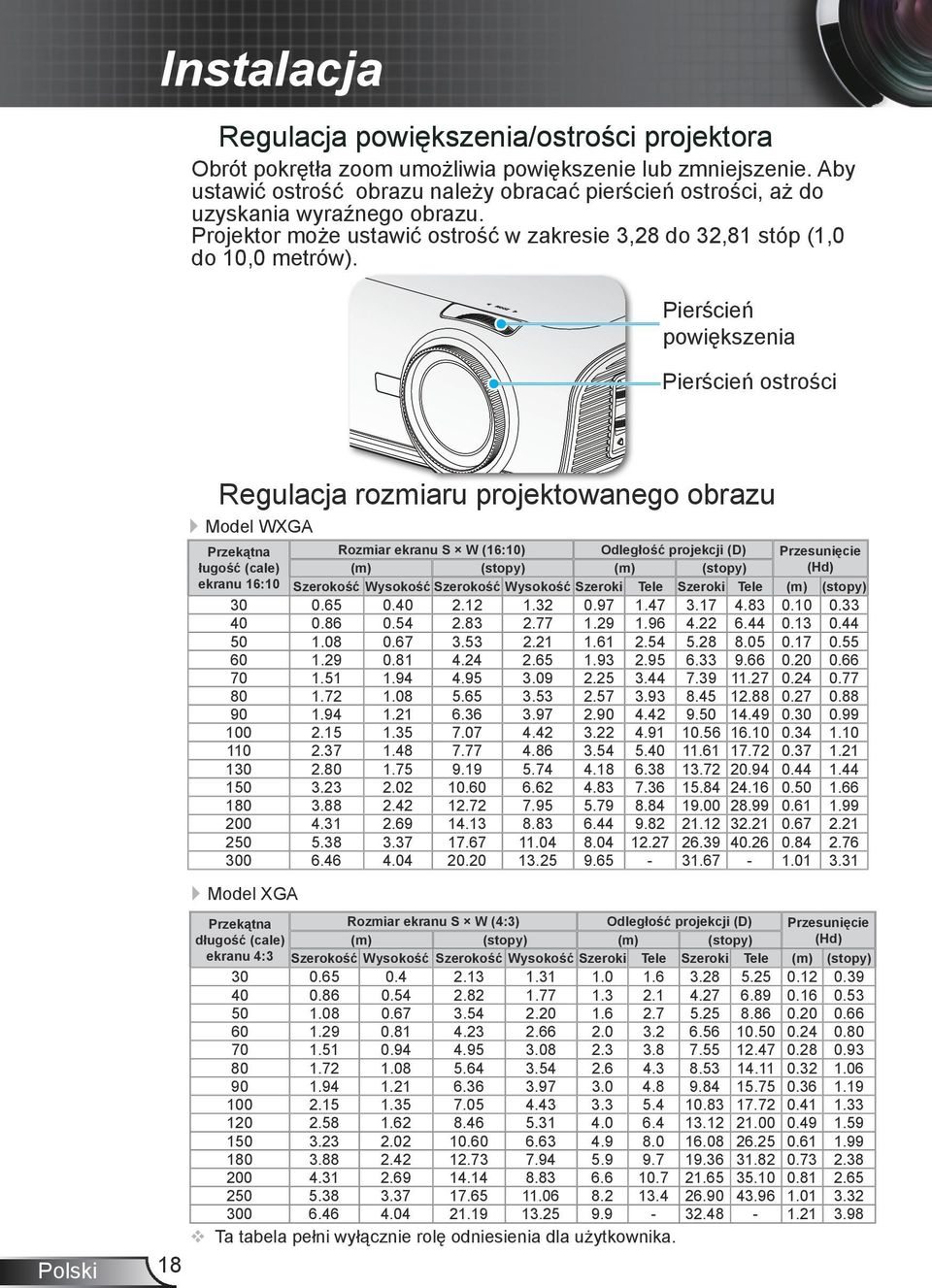

18 MENU / / /? Instalacja Regulacja powiększenia/ostrości projektora Obrót pokrętła zoom umożliwia powiększenie lub zmniejszenie. Aby ustawić ostrość obrazu należy obracać pierścień ostrości, aż do uzyskania wyraźnego obrazu. Projektor może ustawić ostrość w zakresie 3,28 do 32,81 stóp (1,0 do 10,0 metrów). ENTER HELP POWER STANDBY RE-SYNC SOURCE LAMP TEMP Pierścień powiększenia Pierścień ostrości Polski Regulacja rozmiaru projektowanego obrazu Model WXGA Przekątna Rozmiar ekranu S W (16:10) Odległość projekcji (D) Przesunięcie ługość (cale) (m) (stopy) (m) (stopy) (Hd) ekranu 16:10 Szerokość Wysokość Szerokość Wysokość Szeroki Tele Szeroki Tele (m) (stopy) Model XGA Przekątna Rozmiar ekranu S W (4:3) Odległość projekcji (D) Przesunięcie długość (cale) (m) (stopy) (m) (stopy) (Hd) ekranu 4:3 Szerokość Wysokość Szerokość Wysokość Szeroki Tele Szeroki Tele (m) (stopy) Ta tabela pełni wyłącznie rolę odniesienia dla użytkownika. 18

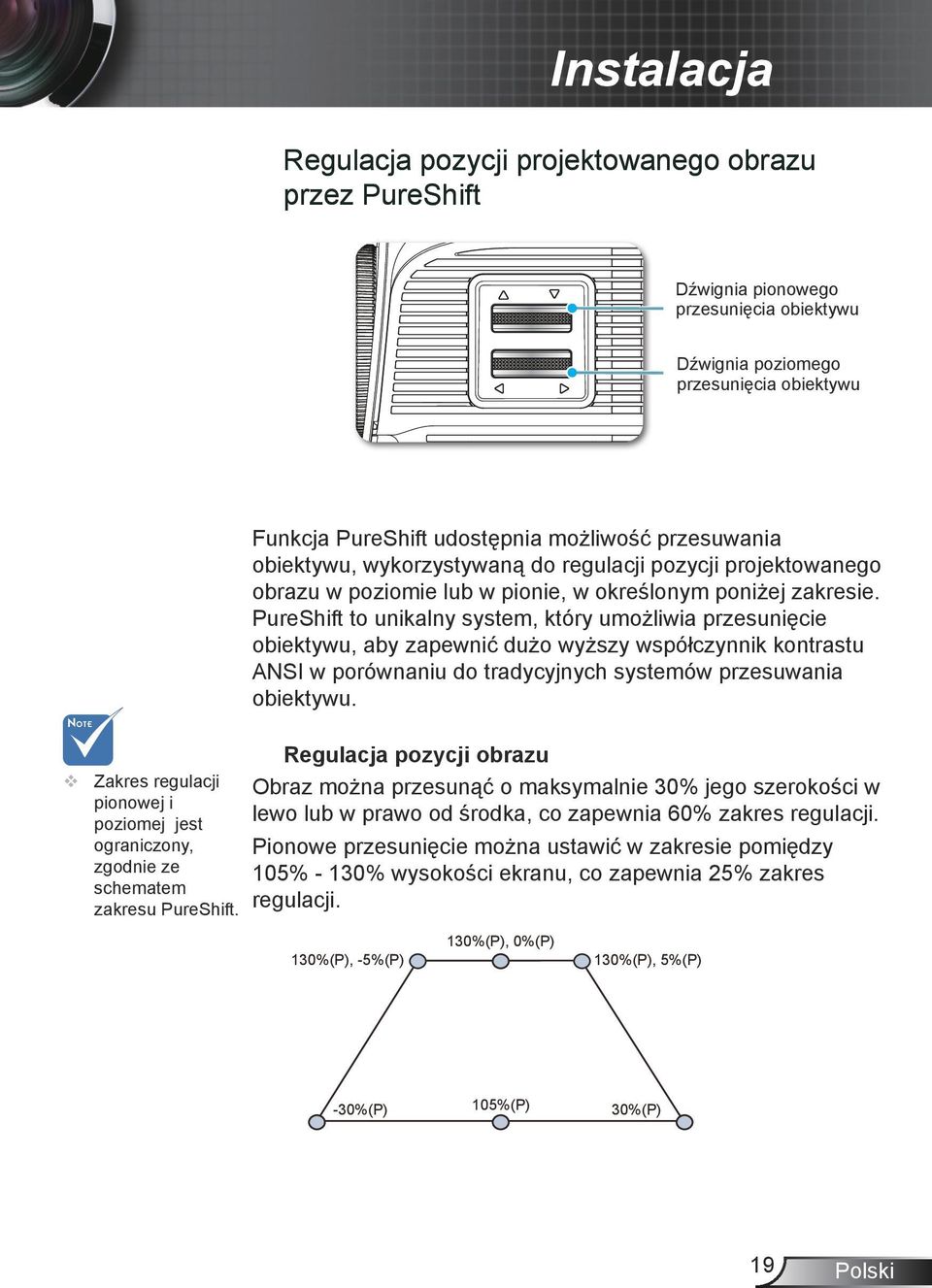

19 Instalacja Regulacja pozycji projektowanego obrazu przez PureShift Dźwignia pionowego przesunięcia obiektywu Dźwignia poziomego przesunięcia obiektywu Zakres regulacji pionowej i poziomej jest ograniczony, zgodnie ze schematem zakresu PureShift. Funkcja PureShift udostępnia możliwość przesuwania obiektywu, wykorzystywaną do regulacji pozycji projektowanego obrazu w poziomie lub w pionie, w określonym poniżej zakresie. PureShift to unikalny system, który umożliwia przesunięcie obiektywu, aby zapewnić dużo wyższy współczynnik kontrastu ANSI w porównaniu do tradycyjnych systemów przesuwania obiektywu. Regulacja pozycji obrazu Obraz można przesunąć o maksymalnie 30% jego szerokości w lewo lub w prawo od środka, co zapewnia 60% zakres regulacji. Pionowe przesunięcie można ustawić w zakresie pomiędzy 105% - 130% wysokości ekranu, co zapewnia 25% zakres regulacji. 130%(P), -5%(P) 130%(P), 0%(P) 130%(P), 5%(P) -30%(P) 105%(P) 30%(P) 19 Polski

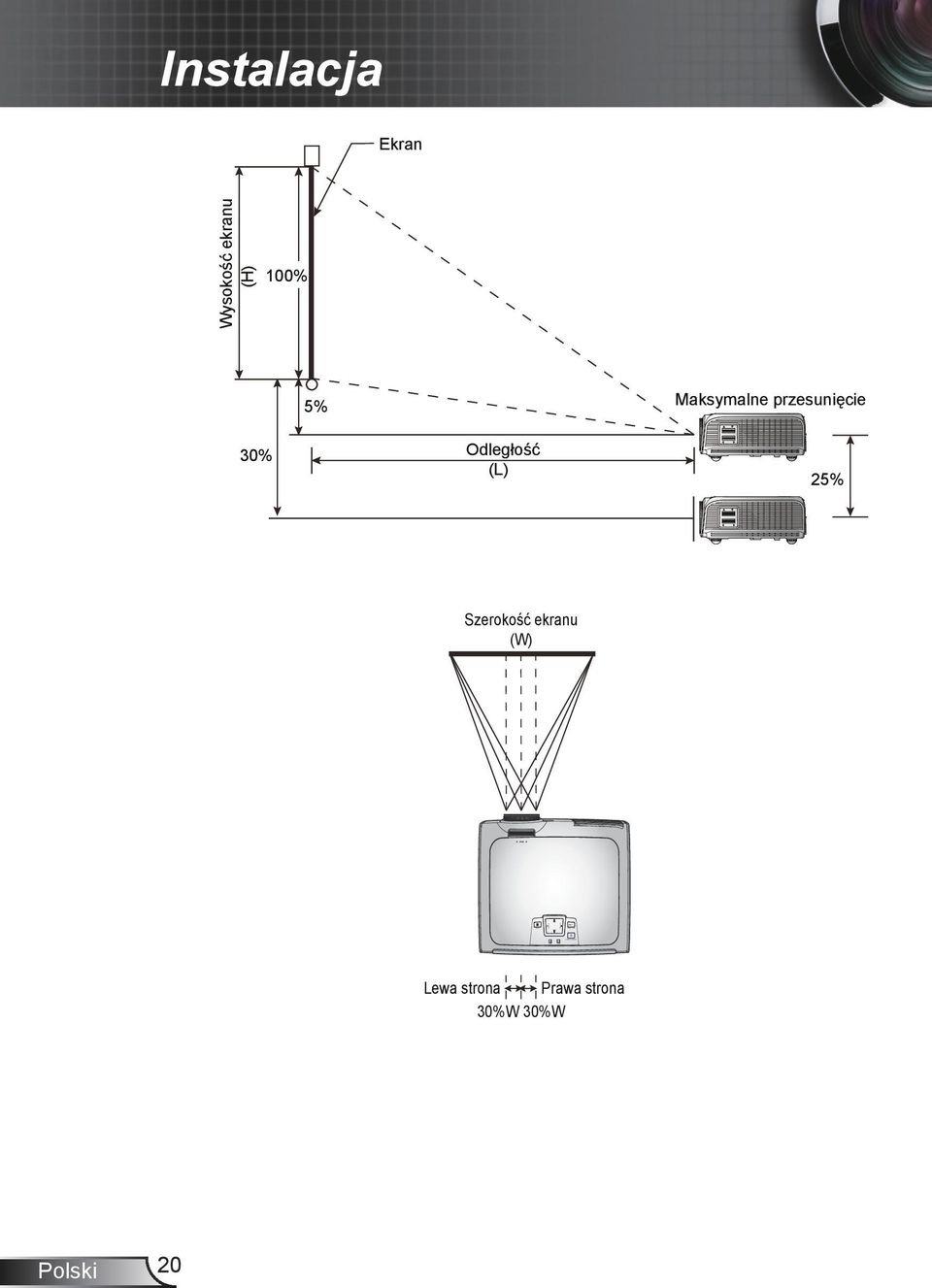

20 MENU LAMP TEMP /? ENTER / HELP POWER / STANDBY Instalacja Ekran Wysokość ekranu (H) 100% 5% 30% Odległość (L) Maksymalne przesunięcie 25% Szerokość ekranu (W) SOURCE RE-SYNC Lewa strona Prawa strona 30%W 30%W Polski 20

21 Elementy sterowania użytkownika Panel sterowania i pilot zdalnego sterowania Dostępne są dwa sposoby sterowania funkcjami: Panel sterowania i pilot zdalnego sterowania. Panel sterowania MENU SOURCE RE-SYNC /? ENTER / HELP POWER / STANDBY LAMP TEMP Stosowanie panela sterowania Zasilanie / Wstrzymanie Dioda LED zasilania /? Enter/Pomoc MENU RE-SYNC (Resynchronizacja) SOURCE (Źródło) Cztery kierunkowe przyciski wyboru Keystone Dioda LED lampy Dioda LED temperatury Sprawdź informacje w części Włączanie/wyłączanie zasilania projektora na stronach Wskazuje stan projektora. Potwierdź wybór elementu. Help Menu (Menu Pomoc) (sprawdź na stronie 24). Naciśnij MENU, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij MENU. Automatyczna synchronizacja projektora ze źródłem wejścia. Naciśnij Źródło, aby wybrać sygnał wejścia. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Użyj do regulacji zniekształcenia obrazu spowodowanego nachyleniem projektora. (±16 stopni) Wskazuje stan lampy projektora. Wskazuje stan temperatury projektora. 21 Polski

22 Elementy sterowania użytkownika Pilot zdalnego sterowania LEFT SOURCE KEYSTONE AV MUTE DVI-D S-VIDEO POWER UP DOWN PAGE+? PAGE- MENU VGA-1 VGA-2 RIGHT LASER RE-SYNC VOLUME ZOOM HDMI VIDEO Stosowanie pilota zdalnego sterowania Zasilanie LASER Sterowanie PC/Mysz Lewy przycisk Prawy przycisk Strona + Strona - /? Enter/Pomoc Źródło Resynchronizacja Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Wykieruj pilota w stronę ekranu, naciśnij i przytrzymaj ten przycisk, aby uaktywnić wskaźnik laserowy. Element sterowania PC/Mouse (PC/Mysz) może być wykorzystany do kontroli ruchu myszy. Funkcja myszy jest włączana po użyciu kabla USB do podłączenia komputera i projektora. Kliknięcie lewym przyciskiem myszy. Kliknięcie prawym przyciskiem myszy. Użyj tego przycisku do przemieszczenia o stronę w górę. Użyj tego przycisku do przemieszczenia o stronę w dół. Potwierdź wybór elementu./ Help Menu (Menu Pomoc) (sprawdź na stronie 24). Naciśnij Źródło, aby wybrać sygnał wejścia. Automatyczna synchronizacja projektora ze źródłem wejścia. Cztery kierunkowe przyciski wyboru KEYSTONE +/- Głośność+/- Jasność Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Regulacja zniekształcenia obrazu spowodowanego nachyleniem projektora. Regulacja w celu zwiększenia/zmniejszenia głośności. Regulacja jasności obrazu. Polski 22

23 Elementy sterowania użytkownika Pilot zdalnego sterowania Stosowanie pilota zdalnego sterowania POWER LASER MENU Naciśnij MENU, aby uruchomić menu ekranowe (OSD). Aby opuścić OSD, naciśnij ponownie Menu. LEFT UP DOWN RIGHT Powiększenie Powiększenie obrazu.naciśnij przyciski w celu zmiany powiększenia. (Przycisk ten ma inne funkcje w modelu z połączeniem bezprzewodowym.) SOURCE KEYSTONE PAGE+? PAGE- RE-SYNC VOLUME DVI-D VGA-1 Naciśnij DVI-D, aby wybrać źródło DVI-D. Naciśnij VGA-1, aby wybrać źródło ze złącza VGA1-IN (Wejście VGA-1)/SCART. AV MUTE DVI-D MENU VGA-1 ZOOM HDMI Wyciszenie AV Tymaczasowe wyłączenie/włączenie audio i video. S-VIDEO VGA-2 POWER VIDEO S-VIDEO Naciśnij S-VIDEO, aby wybrać źródło S-Video. UP LASER VGA-2 Naciśnij VGA-2, aby wybrać źródło ze złącza VGA2-IN (Wejście VGA-2). LEFT SOURCE KEYSTONE DOWN PAGE+? (Ten przycisk ma inne funkcje w modelach niebezprzewodowych.). PAGE- RIGHT RE-SYNC VOLUME VIDEO Naciśnij VIDEO w celu wyboru źródła Composite video. Bezprzewodowe Naciśnij bezprzewodowego. aby wybrać źródło połączenia AV MUTE MENU DVI-D VGA-1 HDMI S-VIDEO VGA-2 VIDEO 23 Polski

24 RE-SYNC SOURCE MENU LAMP TEMP / POWER STANDBY / /? ENTER HELP Elementy sterowania użytkownika Używanie pilota zdalnego sterowania USB Pilota zdalnego sterowania można używać jako zdalnej myszy, przez połączenie projektora z komputerem przez kabel USB. Do portu USB Kabel USB Do portu USB USB Używanie przycisku ENTER / HELP (Enter/Pomoc) Naciśnij przycisk na w panelu sterowania lub na pilocie zdalnego sterowania, aby otworzyć Menu Pomoc. /? ENTER / HELP 1 Enter/Pomoc Polski 24

25 Elementy sterowania użytkownika Jeśli nie zostało wykryte żadne źródło wejścia i naciśnięty został przycisk pomocy: Jeśli wykryto źródło wejścia i naciśnięty zostanie przycisk pomocy, pojawią sięnastępujące strony pomagając w zdiagnozowaniu problemów. 25 Polski

26 Elementy sterowania użytkownika Polski 26

27 Elementy sterowania użytkownika Menu ekranowe Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwiają wykonanie regulacji i zmianę różnych ustawień. Projektor automatycznie wykryje źródło. Posługiwanie się projektorem 1. Aby otworzyć menu OSD, naciśnij MENU na pilocie zdalnego sterowania lub w bloku przycisków projektora. 2 Po wyświetleniu OSD, użyj przycisków do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie, naciśnij lub Enter, aby przejść do podmenu. 3. Użyj przycisków do wybrania wymaganego elementu i wyreguluj ustawienia przyciskiem. 4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej. 5. Naciśnij Enter w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby zakończyć, ponownie naciśnij MENU. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia. Menu główne Podmenu Ustawienia 27 Polski

28 Elementy sterowania użytkownika Drzewo menu * ** (WXGA) (XGA) # (*) Obsługiwane wyłącznie w modelu WXGA. (**) Obsługiwane wyłącznie w modelu XGA. (#) Typ wyświetlacza jest obsługiwany wyłącznie w modelu WXGA. (##) Sygnał jest obsługiwane wyłącznie dla analogowego sygnału VGA (RGB). (###) Bezprzewodowe działa wyłącznie w opcjonalnym modelu bezprzewodowym. ## ### Polski 28

29 Elementy sterowania użytkownika OBRAZ Tryb wyświetlania Dostępnych jest wiele wstępnych ustawień fabrycznych, zoptymalizowanych dla różnych typów obrazów. Prezentacja: Dobre kolory i jasność z wejścia PC. Jasny: Maksymalna jasność z wejścia PC. Film: Do kina domowego. srgb: Standardowa dokładność kolorów. Użytkownika1: Ustawienia użytkownika. Użytkownika2: Początkowe ustawienia domyślne tego trybu to ustawienia trybu Film. Wszelkie dalsze regulacje wykonane przez użytkownika w opcji Użytkownika 2 zostaną zapisane w tym trybie do wykorzystania w przyszłości. Jasność Regulacja jasności obrazu. Naciśnij Naciśnij Kontrast w celu przyciemnienia obrazu. w celu rozjaśnienia obrazu. Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu. Naciśnij Naciśnij Wyostrzanie Regulacja ostrości obrazu. Naciśnij Naciśnij w celu zmniejszenia kontrastu. w celu zwiększenia kontrastu. w celu zmniejszenia ostrości. w celu zwiększenia ostrości. 29 Polski

30 Elementy sterowania użytkownika OBRAZ Kolor Kolor Użyj tych ustawień do zaawansowanej, indywidualnej regulacji Czerwony, Zielony, Niebieski, Cyan, Magenta i Żółty. Skasuj Wybierz Tak, aby przywrócić domyślne ustawienia fabryczne regulacji kolorów. Barwa Regulacja balansu kolorów czerwonego i zielonego. Naciśnij aby zwiększyć ilość koloru zielonego obrazu. Naciśnij aby zwiększyć ilość koloru czerwonego obrazu. Nasycenie Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij w celu zmniejszenia nasycenia obrazu. Naciśnij Wzmocnienie aby zwiększyć nasycenie obrazu. Użyj lub do regulacji jasności kolorów Czerwony, Zielony, Niebieski, Cyjan, Magenta i Żółty (Wzmocnienie). Polski 30

31 Elementy sterowania użytkownika OBRAZ Zaawansowane Korekcja gamma Ustawienie to umożliwia wybór tabeli korekcji gamma, z dokładnymi wartościami umożliwiającymi uzyskanie najlepszej jakości wejścia obrazu. Film: dla kina domowego. Wideo: dla źródła video lub TV. Grafika: dla źródeł obrazu. PC: dla źródła PC lub komputer. BrilliantColor Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i systemowe przetwarzanie w celu podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu. Zakres regulacji wynosi 0 do 10. Jeśli preferowane jest większe uwydatnienie kolorów obrazu, regulację należy wykonać regulację w kierunku ustawienia maksymalnego. Dla uzyskania bardziej równego i naturalnego obrazu należy wykonać regulację w kierunku ustawienia minimalnego. Temp. koloru Po ustawieniu zimnej temperatury, obraz ma zabarwienie niebieskawe. (zimny obraz) Po ustawieniu ciepłej temperatury, obraz ma zabarwienie czerwonawe. (ciepły obraz) Przestrzeń barw Wybierz odpowiedni typ matrycy kolorów spośród AUTO, RGB lub YUV. 31 Polski

32 Elementy sterowania użytkownika WYŚWIETL. 16:9 i LBX działają wyłącznie w modelu WXGA. 16:9-I oraz 16:9-II działają wyłącznie z modelem XGA. Model WXGA: Obsługiwane są dwa rodzaje wyświetlania 16:9 i 16:10. Przy 16:9, dostępne formaty to Auto, 4:3, 16:9, LBX i Oryginalny. Przy 16:10, dostępne formaty to Auto, 4:3, 16:10, Letter Box i Oryginalny. (Patrz, strona 36) Format Użyj tej funkcji do wyboru wymaganego współczynnika proporcji. Auto: Automatyczny wybór odpowiedniego formatu wyświetlania. 4:3: TTen format jest przeznaczony do źródeł wejścia :9: TTen format jest przeznaczony do źródeł wejścia :10: TTen format jest przeznaczony do źródeł wejścia :9-I: Ten format jest przeznaczony do źródeł wejścia 16x9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. (576i/p) 16:9-II: Ten format jest przeznaczony do źródeł wejścia 16x9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. (480i/p) Letter Box: Ten format jest przeznaczony do źródeł innych niż16 9, źródła letterbox i dla użytkowników, którzy używają zewnętrzny obiektyw 16 9 do wyświetlania ze współczynnikiem proporcji 2,35:1 na pełnym ekranie. Oryginalny: Ten format wyświetla oryginalny obraz bez skalowania. Polski 32

33 Elementy sterowania użytkownika Szczegółowe informacje o trybie LBX : 1) Niektóre DVD z formatem Letter-Box nie są poprawiane dla telewizorów 16x9. W tej sytuacji, obraz nie będzie wyglądał prawidłowo podczas wyświetlania w trybie 16:9. W tej sytuacji do oglądania DVD należy użyć trybu 4:3. Jeśli obraz nie jest zapisany w formacie 4:3, dookoła obrazu na wyświetlaczu 16:9 będą wyświetlane czarne pasy. Dla tego typu treści, można użyć trybu LBX do wypełnienia obrazu na wyświetlaczu 16:9. 2) Jeśli używany jest zewnętrzny obiektyw anamorficzny, ten tryb LBX umożliwi oglądanie treści 2,35:1 bez czarnych pasów w górnej i w dolnej części ekranu. Dzięki temu, w pełni wykorzystana jest moc lampy i rozdzielczość. Obszar wyświetlania Obszar obrazu Sygnał wejścia Wyświetlanie na ekranie Format 4 : 3 lub Format 16 : 9 lub Format 16 : 10 Format LBX 33 Polski

34 Elementy sterowania użytkownika Model WXGA: Po wybraniu tego formatu, wyświetlacz zostanie automatycznie przestawiony na 16:10 ( ) Typ wyświetlacza: (Zmiana rozmiaru na wyśrodkowany ) Źródło 480i/p 576i/p 720p 1080i/p PC 4:3 Zmiana rozmiaru na wyśrodkowany :10 Zmiana rozmiaru na wyśrodkowany LBX Zmiana rozmiaru na wyśrodkowany Oryginalny Mapowanie 1:1 wyśrodkowany Typ wyświetlacza: 16 9 ( ) Źródło 480i/p 576i/p 720p 1080i/p PC 4:3 Zmiana rozmiaru na wyśrodkowany :9 Zmiana rozmiaru na wyśrodkowany LBX Zmiana rozmiaru na wyśrodkowany Oryginalny Mapowanie 1:1 wyśrodkowany Model XGA: ( ) Źródło 480i/p 576i/p 720p 1080i PC 4:3 Zmiana rozmiaru na wyśrodkowany :9-l Zmiana rozmiaru na wyśrodkowany :9-ll Zmiana rozmiaru na wyśrodkowany Oryginalny Mapowanie 1:1 wyśrodkowany Polski 34

35 Elementy sterowania użytkownika WYŚWIETL. Przeskanuj Funkcja Przeskanuj usuwa zakłócenia kodowania video z krawędzi źródła video. Powiększ Naciśnij Naciśnij Regulacja pion. w celu zmniejszenia rozmiaru obrazu. aby powiększyć obraz na ekranie projekcji. Przesuwa projektowany obraz w pionie. Trapez (pion) Naciśnij lub w celu regulacji pionowego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. 35 Polski

36 Elementy sterowania użytkownika WYŚWIETL. Typ wyświetlacza działa wyłącznie z modelem WXGA. Po ustawieniu Typ wyświetlacza na 16:9, domyślny format 4:3, 16:9, LBX, Oryginalny, AUTO, zastąpi oryginalny format 4:3, 16:10, LBX, Oryginalny, AUTO. (Patrz, strona 32) Typ wyświetlacza Wybierz typ wyświetlacza jako 16:10 (1280 x 800) lub 16:9 (1280 x 720). Ekran 16:10 Źródło 480i/p 576i/p 720p 1080i/p PC Auto Po wybraniu tego formatu, ekran zostanie automatycznie przestawiony na 16:10 ( ) 4:3 Przeskalowanie do :10 Przeskalowanie do LBX Oryginalny Przeskalowanie do ,, a następnie wyświetlenie obrazu wyśrodkowanego Mapowanie 1:1 Wyśrodkowany wyśrodkowany Mapowanie 1:1 wyśrodkowany wyświetlacz :1 mapowanie wyśrodkowany Ekran 16:9 Źródło 480i/p 576i/p 720p 1080i/p PC Auto Po wybraniu tego formatu, ekran zostanie automatycznie przestawiony na 16:10 ( ) 4:3 Przeskalowanie do :9 Przeskalowanie do LBX Oryginalny Przeskalowanie do , a następnie wyświetlenie obrazu wyśrodkowanego Mapowanie 1:1 Wyśrodkowany wyśrodkowany Mapowanie 1:1 wyśrodkowany wyświetlacz :1 mapowanie wyśrodkowany Polski 36

37 Elementy sterowania użytkownika USTAWIENIA Język Język Wybór wielojęzycznego menu OSD. Naciśnij lub w celu przejścia do podmenu, a następnie użyj przycisku lub przycisk w celu wyboru preferowanego języka. Naciśnij Enter, aby zakończyć wybór. 37 Polski

38 Elementy sterowania użytkownika USTAWIENIA Projekcja Opcje Tył-biurko i Tył-sufit są używane z ekranem przezroczystym. Przód-biurko To jest wybór domyślny. Obraz jest projektowany prosto na ekran. Tył-biurko Po wybraniu tej opcji, obraz będzie wyświetlany odwrotnie. Przód-sufit Po wybraniu tej opcji, obraz będzie wyświetlany górą w dół. Tył-sufit Po wybraniu tej opcji, obraz będzie odwrócony górą w dół. Polski 38

39 Elementy sterowania użytkownika USTAWIENIA Położenie menu Wybór położenia menu na wyświetlanym ekranie. Wycisz Wybierz Wł w celu włączenia wyciszenia. Wybierz Wył w celu wyłączenia wyciszenia. Głośność Naciśnij Naciśnij Wejście audio w celu zmniejszenia głośności. w celu zwiększenia głośności. Domyślne ustawienia audio są opisane na panelu tylnym projektora. Użyj tej opcji, aby ponownie przydzielić jedno z wejść audio (1, 2 lub 3) do bieżącego źródła wejścia. Każde wejście audio może zostać przydzielone do więcej niż jednego źródła video. AUDIO1: VGA1, S-VIDEO AUDIO2: VGA2, HDMI AUDIO3: DVI, VIDEO 39 Polski

40 Elementy sterowania użytkownika USTAWIENIA Sygnał Opcja Sygnał jest obsługiwanawyłącznie dla analogowego sygnału VGA (RGB). Faza Synchronizuje taktowanie sygnału wyświetlania karty graficznej. Użyj tej funkcji do poprawienia niestabilnego lub migającego obrazu. Częstotliwość Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty graficznej komputera. Funkcję tą należy użyć wyłącznie wtedy, gdy obraz miga w pionei. Pozycja poziom Naciśnij Naciśnij w celu przesunięcia obrazu w lewo. w celu przesunięcia obrazu w prawo. Pozycja pion Naciśnij Naciśnij w celu przesunięcia obrazu w dół. w celu przesunięcia obrazu w górę. Polski 40

41 Elementy sterowania użytkownika USTAWIENIA Zaawansowane Logo Użyj tej funkcji do ustawienia wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora. Optoma: Domyślny ekran startowy. Użytkownika: Wykorzystuje obraz zapisany z funkcji Przechwytywanie logo. Przechwytywanie obrazu Naciśnij, aby natychmiast przechwycić zdjęcie obrazuaktualnie wyświetlanego na ekranie. Ukryte napisy Wył: wybierz wył, aby wyłączyć funkcję napisów. CC1: Język CC1: Amerykański angielski. CC2: Język CC2 (w zależności od kanału TV użytkwonika): Hiszpański, Francuski, Portugalski, Niemiecki, Duński. 41 Polski

42 Elementy sterowania użytkownika USTAWIENIA RS232 RS232: Umożliwia sterowanie przez RS232 indywidualnym projektorem. Sieć: Udostępnia sieć LAN przez przeglądarkę sieci web (Internet Explorer) w celu sterowania projektorem. ID projektora Definicję ID można ustawić w menu (zakres 0~99) i umożliwić indywidualne sterowanie projektorem przez użytkownika przez RS232. Kompletna lista komend RS232 znajduje się na stronie 61. Bezprzewodowe działa wyłącznie z modelem bezprzewodowym. Bezprzewodowe Wybierz Wł w celu włączenia trybu bezprzewodowego. Polski 42

43 Elementy sterowania użytkownika USTAWIENIA Sieć Status sieci Wyświetla informacje o sieci. DHCP Wł: Automatyczne przydzielanie adresu IP projektorowi z zewnętrznego serwera DHCP. Wył: Ręczne przydzielanie adresu IP. Adres IP Wybór adresu IP. Maska podsieci Wybór maski podsieci. Brama Wybór domyślnej bramy sieci podłączonej do projektora. DNS Wybór numeru DNS. Zastosuj Naciśnij i wybierz Tak, aby zastosować wybór. 43 Polski

44 Elementy sterowania użytkownika Jak korzystać z przeglądarki sieci web do sterowania projektorem Aby sterować projektorem przez przeglądarkę sieci web, projektor musi mieć adres IP i musi być podłączony do lokalnej sieci.(*) (*) USILNIE zaleca się kontakt z administratorem sieci przed instalacją projektora w sieci. (**) Nie jest konieczne połączenie komputera z routerem, hubem lub przełącznikiem, jeśli projektor jest już skonfigurowany do pracy w sieci bezprzewodowej. (***) Podnay adres IP, maska podsieci, brama i DNS to wartości przykładowe. IP podsieci powinno mieścić się w zakresie sieci. DHCP ON (Włączone DHCP): 1) Jeśli w sieci znajduje się serwer DHCP, podłącz projektor do routera, huba lub przełącznika prostym kablem przez połączenie RJ45.(**) 2) Uaktywnij MENU projektora i przejdź do USTAWIENIA SIEĆ, aby sprawdzić przydzielony adres IP. Poniżej znajduje się przykładowy wygląd OSD. Zakłada się, że komputer jest podłączony i wstępnie skonfigurowany do pracy w sieci. Przejdź do strony 45, aby sprawdzić część Dostęp projektora do przeglądarki sieci web. 3) Naciśnij MENU, aby zamknać OSD DHCP OFF (Wyłączone DHCP): 1) Podłącz projektor i komputer do huba lub przełącznika kablem prostym przez połączenie RJ45. 2) Naciśnij przycisk MENU i przejdź do USTAWIENIA SIEĆ, aby przydzielić adres IP, maskę podsieci, bramę i DNS w oknie dialogowym. Polski 44 3) Wybierz Zastosuj i naciśnij przycisk Enter, aby zastosować zmiany i naciśnij MENU, aby zamknąć OSD.(***)

45 Elementy sterowania użytkownika Dostęp do projektora z przeglądarki sieci web (np. Microsoft TM Internet Explorer) 1) Upewnij się, że komputer PC został pomyślnie połączony z projektorem bezprzewodowym. 2) Otwórz przeglądarkę, nastąpi automatyczne załadowanie strony głównej projektora bezprzewodowego. 3) Jeśli nie, wprowadź adres IP projektora w przeglądarce. Adres można znaleźć na ekranie startowym projektora bezprzewodowego lub w OSD. (Domyślny adres IP to ) 4) Kliknij [Administrator], a następnie wprowadź hasło. NB. Domyślne hasło to admin. 5) Kliknij [Projector control Panel (Panel sterowania projektora)] w celu dostępu do elementów sterowania projektora. Zaawansowane funkcje połączenia bezprzewodowego Instrukcje dotyczące używania tych funkcji znajdują się w Podręczniku użytkownika połączenia bezprzewodowego/sieciowego (Na dysku CD z podręcznikiem użytkownika). (*) Zaleca się zapisanie wartości aktualnie ustawionych w komputerze przed wykonaniem wszelkich zmian. W przypadku problemów z dostępem do elementów sterowania projektorem przez połączenie sieciowe. 1) Wykonaj czynności 1 ~ 3 procedury DHCP OFF (Wyłączone DHCP), jak na stronie 44.(*) 2) W komputerze, kliknij Start, kliknij Panel sterowania, kliknij Połączenia sieciowe i internetowe, kliknij połączenia sieciowe, kliknij połączenie sieciowe do konfiguracji (może to być posiadana karta sieciowa), kliknij Właściwości, kliknij Protokół internetowy i kliknij Właściwości. 45 Polski

46 Elementy sterowania użytkownika 3) Wybierz Use the following IP address (Użyj następującego adresu IP) i wpisz jak poniżej: Kliknij OK i ponownie OK. Zamknij wszystkie otwarte okna. 4) W komputerze, kliknij Start, kliknij Panel sterowania, kliknij Połączenia sieciowe i internetowe, kliknij Opcje internetowe, kliknij Połączenia, kliknij Ustawienia sieci LAN i upewnij się, że usunięte jest zaznaczenie wszystkich pól. Kliknij OK i ponownie OK. Zamknij wszystkie otwarte okna. 5) Otwórz Internet Explorer oraz wpisz adres IP projektora jako i naciśnij przycisk enter. Powinno teraz być możliwe uzyskanie dostępu do interfejsu sieci web projektora. Polski 46

47 Elementy sterowania użytkownika USTAWIENIA Zabezpieczenia Zabezpieczenia Wł: Wybierz Wł w celu włączenia weryfikacji zabezpieczenia podczas włączania projektora. Wył: Wybierz Wył, aby można było włączać projektor bez sprawdzania hasła. Timer zabezpieczający Ta funkcja jest wykorzystywana do wyboru liczby godzin używania projektora (Miesiąc/Dzień/Godzina). Po osiągnięciu limitu, pojawi się polecenie ponownego wprowadzenia hasła. 47 Polski

48 Elementy sterowania użytkownika USTAWIENIA Zabezpieczenie Domyślna wartość kodu hasła wynosi 1234 (pierwsze użycie). Zmień hasło Pierwsze użycie: 1. Naciśnij, aby ustawić hasło. 2. Hasło musi zawierać 4 cyfry. 3. Użyj przycisków numerycznych pilota zdalnego sterowania do wprowadzenia nowego hasła, a następnie naciśnij przycisk w celu potwierdzenia hasła. Zmiana hasła: 1. Naciśnij, aby wprowadzić stare hasło. 2. Użyj przycisku numerycznego do wprowadzenia aktualnego hasła, a następnie naciśnij w celu potwierdzenia. 3. Wprowadź nowe hasło (długość 4 cyfry) przyciskami numerycznymi pilota zdalnego sterowania, a następnie naciśnij w celu potwierdzenia. 4. Wprowadź ponownie nowe hasło i w celu potwierdzenia naciśnij. Po 3 krotnym wprowadzeniu nieprawidłowego hasła, projektor wyłączy się automatycznie. Jeśli hasło zostanie zapomniane należy skonataktować się z lokalnym biurem w celu uzyskania pomocy. Polski 48

49 Elementy sterowania użytkownika OPCJE Blokada źródła Wł: Projektor wyszuka wyłącznie bieżące połączenie wejścia. Wył: Po utraceniu bieżącego sygnału, projektor wyszuka inne sygnały. Duża wysokość Po wybraniu Wł, zwiększane są obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze. Ukryj informacje Wł: Wybierz Wł, aby ukryć komunikaty z informacjami. Wył: Wybierz Wył, aby ukryć komunikaty z informacjami. Aby wyłączyć blokadę keypada, naciśnij i przytrzymaj przycisk Enter na projektorze przez 5 sekund. Blokuj klaw. Po włączeniu funkcji blokady keypada, nastąpi blokada panela sterowania, jednakże projektor można nadal obsługiwać przez pilota zdalnego sterowania. Poprzez wybranie Wył, można ponownie używać panela sterowania. Kolor tła Użyj tej funkcji do wyświetlenia ekranu Czarny, Czerwony, Niebieski, Zielony lub Biały, przy braku sygnału. Skasuj Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. 49 Polski

50 Elementy sterowania użytkownika OPCJE Zaawansowane Bezp. Włączenie Wybierz Wł, aby uaktywnić tryb Bezp. Włączenie. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem zmiennym, bez naciskania przycisku Zasilanie/ Oczekiwanie w panelu sterowania projektora lub przycisku Zasilanie na pilocie zdalnego sterowania. Auto wyłączenie (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Spowoduje to wyłączenie wyjścia VGA i sterowania RJ45, gdy projektor znajduje się w trybie wstrzymania (<1W). Wyłącznik czasowy (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). ECO Wstrzymanie (<1W) Wł: Wybierz Wł w celu dalszych oszczędności energii (<1W). Wył: Wybierz Wył w celu powrotu do trybu wstrzymania i nastąpi właczenie portu wyjścia VGA. Polski 50

51 Elementy sterowania użytkownika OPCJE Ustawienia lampy Licznik lampy Wyświetla łaczną ilość przepracowanych godzin lampy. Info. o lampie Po właczeniu, na 30 godzin przed sugerowaną wymianą lampy pojawi sie komunikat. Tryb jasności STD: Wybierz STD, aby przyciemnić światło lampy projektora, co obniża zużycie energii i wydłuża żywotność lampy do 130%. Jasny: Wybierz Jasny, aby zwiększyć jasność. Kasuj licznik lampy Zerowanie licznika czasu działania lampy po wymianie lampy. 51 Polski

52 Dodatki Rozwiązywanie problemów Problemy związane z obrazem Brak obrazu na ekranie Sprawdź czy są prawidłowo i pewnie połączone wszystkie kable i połączenia zasilania, zgodnie z opisem w części "Instalacja". Upewnij się, że szpilki złącza nie są wygięte lub złamane. Sprawdź, czy lampa projektora została prawidłowo zainstalowana. Sprawdź część Wymiana lampy. Jeśli wystąpią problemy z działaniem projektora należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym. Upewnij się, że zdjęta została pokrywa obiektywu oraz, że został włączony projektor. Upewnij się, że nie jest włączona funkcja Wyciszenie AV. Obraz częściowy, przesunięty lub nieprawidłowo wyświetlany Naciśnij Resynchronizacja na pilocie zdalnego sterowania. Jeśli używany jest komputer PC: W systemach operacyjnych Windows 95, 98, 2000, XP: 1. Poprzez ikonę Mój komputer, otwórz folder Panel sterowania, a następnie kliknij dwukrotnie ikonę Ekran. 2. Wybierz zakładkę Ustawienia. 3. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od UXGA (1600 x 1200). 4. Kliknij przycisk Zaawansowane właściwości. Jeśli projektor nadal nie wyświetla całego obrazu, konieczna będzie także zmiana używanego monitora. Sprawdź następujące czynności. Polski Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od UXGA (1600 x 1200). 6. Wybierz przycisk Zmień w zakładce Monitor.

53 Dodatki 7. Kliknij Pokaż wszystkie urządzenia. Następnie, wybierz Standardowe typy monitorów w oknie SP; wybierz wymagany tryb rozdzielczości w oknie Modele. 8. Sprawdź, czy ustawienie rozdzielczości monitora jest niższe lub równe od UXGA (1600 x 1200). Jeśli używany jest komputer notebook: 1. Najpierw, wykonaj czynności wymienione powyżej w celu regulacji rozdzielczości komputera. 2. Naciśnij odpowiednie wymienione poniżej przyciski, zależne od producenta komputera notebook w celu wysłania sygnału z komputera notebook do projektora. Na przykład: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Preferencje systemu Wyświetlanie Aranżacja Ekran lustrzany W przypadku trudności ze zmianą rozdzielczości lub przy zatrzymywaniu działania monitora należy ponownie uruchomić cały sprzęt, włącznie z projektorem. Ekran komputera notebook lub komputera PowerBook nie wyświetla prezentacji Jeśli używany jest komputer notebook Niektóre notebooki mogą wyłączać ich własne ekrany, gdy używane jest drugie urządzenie wyświetalnia. Każdy z nich stosuje własną metodę reaktywacji. Sprawdź podręcznik komputera w celu uzyskania szczegółowych informacji. Niestabilny lub migający obraz Użyj opcji Faza do poprawienia wyświetlania. Dalsze informacje znajdują się na stronie 40. Zmień ustawienie kolorów monitora w komputerze. Pionowy, migający pasek na obrazie Użyj ustawienia Częstotliwość do wykonania regulacji. Dalsze informacje znajdują się na stronie 40. Sprawdź i skonfiguruj ponownie tryb wyświetlania karty graficznej w celu uzyskania jej zgodności z projektorem. 53 Polski

54 Dodatki Brak ostrości obrazu Sprawdź, czy zdjęta została pokrywa obiektywu. Wyreguluj ostrość pokrętłem na obiektywie projektora. Upewnij się, że ekran projekcji znajduje się w wymaganej odległości 3,28 do 32,81 stóp (1,0 do 10,0 metra)od projektora. Patrz, strona 18. Rozciągnięty obraz przy wyświetlaniu tytułu DVD w formacie 16:9 Podczas odtwarzania anamorficznego DVD lub DVD 16:9, projektor pokaże najlepszy obraz, po ustawieniu trybu wyświetlania w OSD na 16:9. Podczas odtwarzania tytułu DVD w formacie LBX należy zmienić format na taki jak LBX w projektorze OSD Podczas odtwarzania tytułów DVD w formacie 4:3, należy zmienić format na 4:3 w menu OSD projektora. Jeśli obraz jest nadal rozciągnięty, będzie potrzebna także regulacja współczynnika proporcji poprzez następujące czynności: Należy ustawić format wyświetlania odtwarzacza DVD na współczynnik proporcji 16:9 (szeroki). Obraz za mały lub za duży Wyreguluj Pierścień Zoom na projektorze. Przysuń lub odsuń projektor od ekranu. Naciśnij przycisk MENU na pilocie zdalnego sterowania lub w panelu sterowania, przejdź do Wyświetlanie Format i wypróbuj różne ustawienia. Nie zaleca się stosowania funkcji Keystone. Nachylone boki obrazu Jeśli to możliwe należy zmienić pozycję projektora, aby był wyśrodkowany w poziomie na ekranie i poniżej dolnej krawędzi ekranu. Naciśnij przycisk "Keystone +/-" na pilocie zdalnego sterowania lub naciśnij / w panelu projektora, aż do ustawienia pionu boków obrazu. Polski 54 Odwrócony obraz Wybierz USTAWIENIA Projekcja w menu OSD i wyreguluj kierunek projekcji.
