1 egz. nr 1 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE projekty indywidualne i gotowe, proj. zagospodarowania działki, kierowanie budowami, kosztorysy ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Brodnica ul. Wybickiego 19/57 tel projektowaniepesta@poczta.fm ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ PROJEKT BUDOWLANO WYKONAWCZY O b i e k t : Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych I n w e s t o r : Powiatowe Centrum Pomocy Rodzinie ul. Zamkowa 13A, Brodnica A d r e s b u d : Brodnica ul. Mickiewicza dz. nr 1211/1, 1211/3 B r a n ż a : Projekt zagospodarowania działki i projekt architektoniczno - budowlany Architektura i konstrukcja: Opracował: Asystent projektanta: Brodnica, 2013 Październik

2 - 1 - SPIS ZAWARTOŚCI Arkusz nr 1. Podstawa opracowania 2. Opis do projektu zagospodarowania działki 3. Projekt zagospodarowania działki 4. Uzgodnienie ENERGA - OPERATOR 5. Oświadczenie projektantów 6. Informacja BIOZ 7. Uprawnienia i zaświadczenia projektantów 8. Decyzja o warunkach zabudowy 9. Projekt architektoniczno budowlany A egz.

3 - 2 - PODSTAWA OPRACOWANIA - zlecenie inwestora - Decyzja o warunkach zabudowy - pomiary inwentaryzacyjno sprawdzające - mapy do celów projektowych (skala 1:500) - aktualne normy i przepisy

4 O P I S do projektu zagospodarowania działki Przedmiot inwestycji Przedmiotem opracowania jest lokalizacja budynku użyteczności publicznej podlegającego zmianie sposobu użytkowania. Niniejszym opracowaniem objęto również lokalizację podestu, pionowej platformy bez szybu (windy), chodnika, istn. budynku użyteczności publicznej, istn. budynku garażowego, miejsc postojowych i osłony śmietnikowej. 2. Stan istniejący Działka nr 1211/1, 1211/3, zabudowana położona w rejonie ul. Kamionki i ul. Mickiewicza w Brodnicy o funkcji zabudowy usługowej. 3. Komunikacja Działka z zapewnionym dojazdem poprzez istniejący zjazd z drogi publicznej (ul. Mickiewicza). Istniejący układ komunikacyjny umożliwia obsługę budynku i wywóz nieczystości. 4. Uzbrojenie sieciowe Istniejąca infrastruktura techniczna jest wystarczająca dla planowanego zamierzenia inwestycyjnego. W wyniku kolizji istniejącego złącza kablowego z projektowaną windą i podestem należy przebudować złącze kablowe. Przebudowa złącza na warunkach i w uzgodnieniu z Zakładem Energetycznym w Brodnicy. 5. Ukształtowanie terenu i zieleń Teren ze spadkiem. W ramach inwestycji przewidzieć zieleń wysoką i niską z trawnikami w celu podniesienia estetyki otoczenia. 6. Bilans terenu w liniach rozgraniczających teren inwestycji m 2 - powierzchnia zabudowy istn. budynku użyteczności publicznej - powierzchnia zabudowy podestu i pionowej platformy - proj. powierzchnie utwardzone (chodnik) - pozostałe grunty (istn. utwardzenie i zieleń) 118,00 5,69 17,14 87,17 ok. 228,00

5 Wytyczne dotyczące ochrony dziedzictwa kulturowego i zabytków. Na rozpatrywanym terenie nie obowiązuje prawna forma ochrony dotycząca ochrony zabytków i opiece nad zabytkami. 8. Informacje dodatkowe Przedmiotowy teren nie jest obszarem narażonym na niebezpieczeństwo powodzi oraz obszarem narażonym na obsuwanie się mas ziemnych.

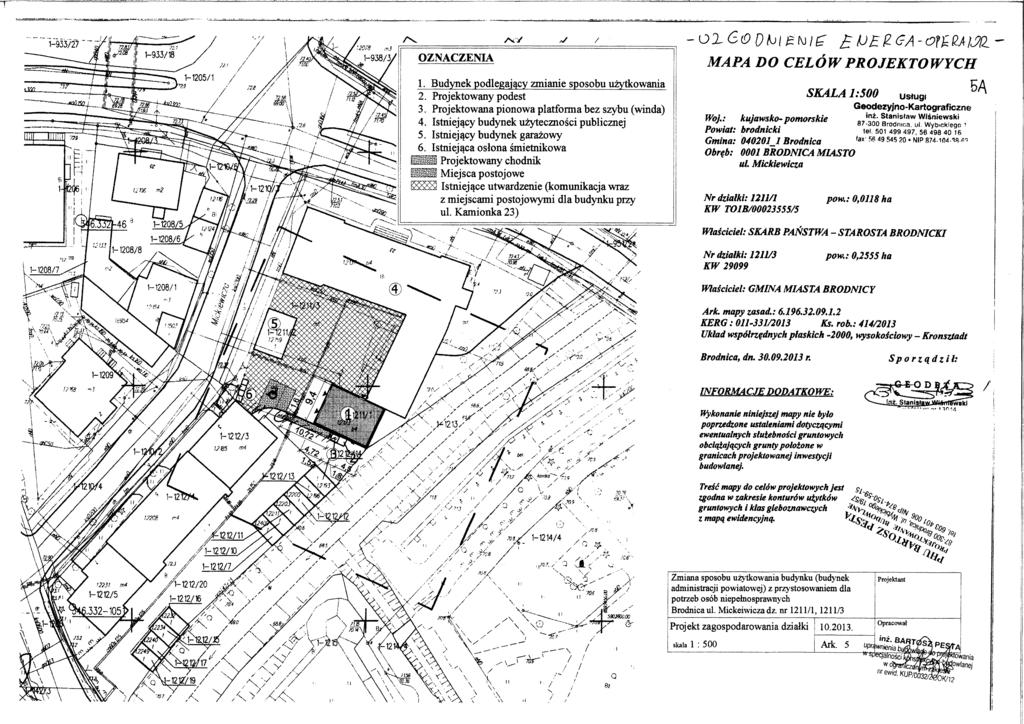

6 6 5 9,4 27, 4 25, 1 27, 01 1, , 4 8, 1 4 OZNACZENIA Budynek podlegający zmianie sposobu użytkowania Projektowany podest Projektowana pionowa platforma bez szybu (winda) Istniejący budynek użyteczności publicznej Istniejący budynek garażowy Istniejąca osłona śmietnikowa Projektowany chodnik Miejsca postojowe Istniejące utwardzenie (komunikacja wraz z miejscami postojowymi dla budynku przy ul. Kamionka 23) Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica nr 1211/1, 1211/3 1 : 500 Ark. 5 Projekt zagospodarowania działki skala Projektant Opracował

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26 egz. nr 1 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE projekty indywidualne i gotowe, proj. zagospodarowania działki, kierowanie budowami, kosztorysy, certyfikaty energetyczne budynków ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Brodnica ul. Wybickiego 19/57 tel projektowaniepesta@poczta.fm ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ O b i e k t : I n w e s t o r : PROJEKT BUDOWLANO - WYKONAWCZY Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Powiatowe Centrum Pomocy Rodzinie w Brodnicy ul. Zamkowa 13A, Brodnica A d r e s b u d : Brodnica dz. nr 1211/1, 1211/3 B r a n ż a : Architektura i Konstrukcja Architektura i konstrukcja: Opracował: Asystent projektanta: Brodnica, 2013 Październik

27 2 S P I S Z A W A R T O Ś C I 1. Opis do projektu architektoniczno budowlanego: 2. Rysunki inwentaryzacyjne architektoniczno-budowlane - Rzut niskiego parteru inwentaryzacja - Rzut wysokiego parteru inwentaryzacja - Rzut I piętra inwentaryzacja - Rzut II piętra inwentaryzacja - Przekrój A - A inwentaryzacja - Elewacje inwentaryzacja - Elewacje inwentaryzacja 3. Rysunki architektoniczno-budowlane i konstrukcyjne - Rzut niskiego parteru, przekrój C - C - Rzut wysokiego parteru - Szczegół łazienki dla niepełnosprawnych - Rzut I piętra - Rzut II piętra - Przekrój A A - Przekrój B B - Przekrój D D; schemat konstrukcyjny stropu podestu - Elewacje - Elewacje - Rzut fundamentów; elementy konstrukcyjne Arkusz nr kpl I 1 I 2 I 3 I 4 I 5 I 6 I 7 A 1 A 2 A 3 A 4 A 5 A 6 A 7 A 8 A 9 A 10 K 1

28 OPIS TECHNICZNY Do projektu architektoniczno budowlanego 1. Dane ogólne 1.1. Charakterystyka stanu istniejącego Budynek o funkcji użyteczności publicznej, dobudowany do istniejącego budynku. Obiekt średnio-wysoki, 4 kondygnacyjny z dachem płaskim. Budynek wyposażony w instalacje elektryczne i sanitarne oraz teletechniczne Konstrukcja budynku i rozwiązania materiałowe Fundamenty betonowe Ściany murowane Ścianki działowe murowane Podciągi i belki żelbetowe Nadproża i wieńce żelbetowe Schody żelbetowe Stropy żelbetowe Stropodach żelbetowy Posadzki lastryko, terakota, beton, wykładzina, parkiet Kominy (wentylacje) murowane z cegły ceramicznej pełnej Stolarka okienna PCV Stolarka drzwiowa drewniana i PCV Tynki tradycyjne, cementowo-wapienne Pokrycie stropodachu papa

29 1.3. Wykaz powierzchni, kubatura i dane liczbowe Istniejąca powierzchnia zabudowy 118,0 m² Projektowana powierzchnia zabudowy podestu i pionowej platformy 5,69 m² Powierzchnia użytkowa: - niski parter 46,0 m² - wysoki parter 89,5 m² - piętro I 91,2 m² - piętro II 86,6 m² Powierzchnia całkowita 483,5 m² Powierzchnia istniejących garaży 48,0 m² Kubatura łącznie 1 090,0 m 3 Liczba kondygnacji 4 Wysokość budynku ok. 13,3 m Zakres i przedmiot inwestycji Opracowanie obejmuje remont, modernizację i przebudowę części pomieszczeń biurowych. Projekt przewiduje zmianę sposobu użytkowania budynku z przystosowaniem dla potrzeb osób niepełnosprawnych tj. dostosowanie pomieszczeń higieniczno-sanitarnych do obowiązujących przepisów techniczno-budowlanych, dobudowa windy i podestu, dostosowanie funkcji dla potrzeb PCPR i Wydziału Ochrony Środowiska. Ponadto ze względów bezpieczeństwa pożarowego zaprojektowano oddymianie klatki schodowej. Istniejące instalacje budowlane: elektryczne, sanitarne, teletechniczne podlegają częściowej wymianie i przebudowie w zależności od stopnia zniszczenia i programu użytkowego. W celu zapewnienia dostępu do windy zewnętrznej zaprojektowano chodnik z kostki betonowej Funkcja projektowanych pomieszczeń Obiekt jest przeznaczony dla pracowników administracyjno-biurowych i dla petentów PCPR w tym osób niepełnosprawnych. Przewidywana łączna liczba ww. pracowników ok. 20 osób. Dostęp do wszystkich kondygnacji odbywa się klatką schodową, która to jest wydzielona pożarowo i stanowi drogę ewakuacyjną.

30 5 W poziomie niskiego parteru utworzono wyłącznie pomieszczenia pomocnicze dla obsługi budynku tj. archiwum/serwerownia i pomieszczenie porządkowe, dwa garaże pozostawiono bez zmian. Na wysokim parterze dla PCPR zaprojektowano komunikację z poczekalnią oraz gabinety lekarskie i pomieszczenia biurowe. W celu zapewnienia dostępu i dla obsługi osób niepełnosprawnych przewidziano windę zewnętrzną wraz z podestem oraz przystosowano łazienkę dla osób niepełnosprawnych. I piętro w całości przewidziano na potrzeby administracyjno-biurowe PCPR. Dla personelu wysokiego parteru i I piętra zapewniono pomieszczenie socjalne i WC z przedsionkiem. II piętro przewidziano w całości na potrzeby Wydziału Ochrony Środowiska. W tym celu utworzono pomieszczenia biurowe i socjalne oraz WC z przedsionkiem. 2. Projektowane rozwiązania architektoniczno budowlane i roboty wykończeniowe 2.1 Budowa windy i podestu wraz z chodnikiem: Ławy fundamentowe pod podest - żelbetowe monolityczne z bet. kl. B20 (C16/20) o wysokości 30cm. Ławy należy posadowić na warstwie podkładowej gr. 10 cm z chudego betonu oraz na zagęszczonej mechanicznie podsypce żwirowo-piaskowej Płyta fundamentowa pod windę żelbetowa monolityczna gr. 30cm z bet. kl. B20 (C16/20). Płytę należy posadowić na zagęszczonej mechanicznie podsypce żwirowo-piaskowej gr. 70cm Ściany podestu jednowarstwowe grubości 25cm z bloczków betonowych na zaprawie cementowej Posadzka pom. technicznego cementowa gr. 6cm Płyta stropowa podestu żelbetowa monolityczna gr. 12cm z bet. kl. B20 (C16/20), zbrojona #10 co 10cm, zbr. rozdzielcze Ø6 co 25cm Posadzka podestu szlichta cementowa gr. 4,5-6cm (w spadku 1,0% do zewnątrz), płytki gresowe mrozoodporne antypoślizgowe na zaprawie mrozoodpornej

31 6 Wieńce 25x25cm żelbetowe monolityczne z bet. kl. B20 (C16/20), w narożach i węzłach pręty podłużne przedłużyć do drugiego rzędu prętów w wieńcu prostopadłym i odgiąć na odcinku 30cm Tynki zewnętrzne ścian podestu tradycyjne cementowo-wapienne, tynk malowany farbą elewacyjną Izolacje: - przeciwwilgociowa pozioma ław fundamentowych, posadzki w pom. technicznym i stropu podestu - papa termozgrzewalna - przeciwwilgociowa pionowa ścian fundamentowych na zewnątrz 2 x dysperbit ( dyspersyjna masa asfaltowo kauczukowa) Chodnik kostka betonowa gr. 6cm zamknięta krawężnikami wykonana na warstwie podkładowej gr. 3cm z podsypki cementowej oraz na zagęszczonej mechanicznie podsypce piaskowej. Chodnik wykonać w spadku 1,5% do zewnątrz. Balustrada (na murku oporowym przy wjeździe do garażu i na górze podestu) ze stali nierdzewnej, o wysokości 1,1m 2.2 Niski parter Posadzka pom. 1/03 płytki ceramiczne (proponowany kolor jasny brąz) Zamurowania okien bloczek gazobetonowy na zaprawie cem.-wap. klasy M.5 Tynki wewnętrzne na zamurowaniach tradycyjne cementowo-wapienne, gładzie gipsowe Tynki zewnętrzne na zamurowaniach cienkowarstwowe mineralne, Ściany klatki schodowej nad istniejącą lamperią, gładź gipsowa, malowane farbą akrylowa od wys. 1,5m do sufitu Sufity klatki schodowej gładź gipsowa, farba emulsyjna Stolarka wewnętrzna drzwiowa drewniana, do serwerowi o klasie odporności ogniowej EI30, do pom. 1/03 na istniejącej ościeżnicy skrzydło pełne z otworami w dolnej części o sumarycznym przekroju nie mniejszym niż 0,022m2 dla dopływu powietrza

32 7 Stolarka zewnętrzna drzwi aluminiowe z szybą, jednoskrzydłowe, minimalny wymiar otworu drzwiowego wynosi 118x212cm Drzwi wejściowe stanowiące nawiew o wym. 105x200cm do oddymiania klatki schodowej uruchamiany automatycznie Nawiewniki okienne we wskazanych oknach wykonać nawiewnik okienny z regulacja przepływu, mocować w górnej ramie okna 2.3 Wysoki parter Ścianki działowe - grubości 12 cm murowane z bloczków gazobetonowych na zaprawie c-w klasy M.5 Ściana nad drzwiami zewnętrznymi przy podeście dwuwarstwowa grubości około 40cm składająca się z bloczków gazobetonowych gr. 24cm na zaprawie c-w klasy M.5 i styropianu (EPS70) o gr. około 16cm Nadproże nad drzwiami zewnętrznymi przy podeście prefabrykowane 2 L19/N150 Tynki wewnętrzne na nowoprojektowanych ściankach tradycyjne cementowo-wapienne, gładzie gipsowe Tynki zewnętrzne na zamurowaniach cienkowarstwowe mineralne Malowanie tynków zewnętrznych farba silikonowa Stolarka drzwiowa drewniane lub PCV, przy klatce schodowej drzwi o klasie odporności ogniowej EI30 Stolarka zewnętrzna drzwiowa aluminiowe z szybą, jednoskrzydłowe Ściany łazienki dla niepełnosprawnych płytki ceramiczne na całej wysokości Zabudowy kanałów wentylacji mechanicznej płyty gipsowo-kartonowe GKB na rusztach metalowych, na zabudowie wykonać gładź gipsową Zabudowa instalacji wodociągowej do proj. hydrantu płyty gipsowokartonowe GKB na rusztach metalowych, na zabudowie wykonać gładź gipsową Ściany pom. biurowych i komunikacja gładź gipsowa, farba akrylowa

33 8 Ściany pom. gabinetów lekarskich gładź gipsowa, farba akrylowa, przy umywalce płytki ceramiczne o wym. 100x100cm Ściany klatki schodowej nad istniejącą lamperią, gładź gipsowa, malowane farbą akrylową od wys. 1,5m do sufitu Sufity klatki schodowej gładź gipsowa, farba emulsyjna Sufity pom. biurowych i komunikacji gładź gipsowa, farba emulsyjna Posadzki w celu zapewnienia równych poziomów posadzek na całej kondygnacji należy wykonać wylewkę samopoziomującą pod płytki ceramiczne (grubości wylewek dostosować na etapie wykonawstwa) W pom. 2/03 przed wykonaniem wylewki samopoziomującej należy dodatkowo skuć szlichtę cementową do poziomu pozostałych pomieszczeń Nawiewniki okienne we wskazanych oknach wykonać nawiewnik okienny z regulacja przepływu, mocować w górnej ramie okna 2.4 I piętro Ścianki działowe - grubości 12 cm murowane z bloczków gazobetonowych na zaprawie c-w klasy M.5 Ścianki działowe w pom. WC (pomiędzy przedsionkiem a kabiną ustępową) - systemowe, o wysokości 2,0m i gr. 10 mm Nadproża prefabrykowane typu L19 Tynki na nowoprojektowanych ściankach tradycyjne cementowo-wapienne, gładzie gipsowe Stolarka drzwiowa drewniane lub PCV, przy klatce schodowej drzwi o klasie odporności ogniowej EI30, do pom. łazienki z otworami w dolnej części o sumarycznym przekroju nie mniejszym niż 0,022m2 dla dopływu powietrza, do pom. socjalnego drzwi przeszklone Zabudowy kanałów wentylacji mechanicznej płyty gipsowo-kartonowe GKB na rusztach metalowych, na zabudowie wykonać gładź gipsową Ściany pom. biurowych, w korytarzu i pom. socjalnym gładź gipsowa, farba akrylowa

34 9 Ściany klatki schodowej nad istniejącą lamperią, gładź gipsowa, malowane farbą akrylową od wys. 1,5m do sufitu Sufity klatki schodowej gładź gipsowa, farba emulsyjna Sufity pom. biurowych, w korytarzu i pom. socjalnym gładź gipsowa, farba emulsyjna Posadzki płytki ceramiczne na całej kondygnacji, dopuszcza się wykonanie progów w drzwiach o wysokości max. 20mm, Nawiewniki okienne we wskazanych oknach wykonać nawiewnik okienny z regulacja przepływu, mocować w górnej ramie okna 2.5 II piętro Ścianki działowe - grubości 12 cm murowane z bloczków gazobetonowych na zaprawie c-w klasy M.5 Ścianki działowe w pom. WC (pomiędzy przedsionkiem a kabiną ustępową) - systemowe, o wysokości 2,0m i gr. 10 mm Nadproża prefabrykowane typu L19 Tynki na nowoprojektowanych ściankach tradycyjne cementowo-wapienne kl. M.5, gładzie gipsowe Stolarka drzwiowa drewniane lub PCV, przy klatce schodowej drzwi o klasie odporności ogniowej EI30, do pom. łazienki z otworami w dolnej części o sumarycznym przekroju nie mniejszym niż 0,022m2 dla dopływu powietrza, do pom. socjalnego drzwi przeszklone Zabudowy kanałów wentylacji mechanicznej płyty gipsowo-kartonowe GKB na rusztach metalowych, na zabudowie wykonać gładź gipsową Ściany pom. biurowych, w korytarzu i pom. socjalnym gładź gipsowa, farba akrylowa Ściany klatki schodowej nad istniejącą lamperią, gładź gipsowa, malowane farbą akrylową od wys. 1,5m do sufitu

35 Sufity klatki schodowej gładź gipsowa, farba emulsyjna Sufity pom. biurowych, w korytarzu i pom. socjalnym gładź gipsowa, farba emulsyjna 10 Posadzki płytki ceramiczne na całej kondygnacji, dopuszcza się wykonanie progów w drzwiach o wysokości max. 20mm. W pom. 4/03 oraz 4/06 przed wykonaniem wylewki samopoziomującej należy dodatkowo skuć szlichtę cementową do poziomu pozostałych pomieszczeń Nawiewniki okienne we wskazanych oknach wykonać nawiewnik okienny z regulacja przepływu, mocować w górnej ramie okna Proponowana kolorystyka farb i płytek ceramicznych dla całego obiektu: Sufity biały Posadzki (płytki ceramiczne) jasny brąz Ściany korytarzy i klatki schodowej beżowy Ściany pom. biurowych, socjalnych i gabinetów lekarskich jasny beżowy/ kremowy Ściany łazienki dla niepełnosprawnych kremowy/ biały 3. Wyposażenie instalacyjne Obiekt wyposażony w instalacje elektryczne, sanitarne i c.o. oraz wentylację mechaniczną nawiewno-wywiewną i grawitacyjną wspomaganą mechanicznie. Ponadto zapewniono instalacje teletechniczne. Instalacje budowlane wg projektów poszczególnych branż. 4. Projektowany dźwig platformowy pionowy dla osób niepełnosprawnych Dźwig zewnętrzny: - wysokość podnoszenia: do 2,5 m - udźwig: min. 250 kg - prędkość: 0,06 0,15 m/s - ilość przystanków: 2 - ilość dojść przystankowych: 2 (z przelotem 180º) - wymiary podestu: mm - szerokość otwarcia furtki: 900 mm - zasilanie: 230V - szyb platformy: konstrukcja samonośna - sterowanie za pomocą przycisków - automatyczne awaryjne opuszczanie platformy po zaniku napięcia

36 11 5. Bezpieczeństwo pożarowe Projektowany budynek, kwalifikuje się w zakresie ochrony przeciwpożarowej w sposób następujący: ze względu na przeznaczenie obiekt użyteczności publicznej ze względu na wysokość obiekt średnio-wysoki, poniżej 25 m wysokości do stropu nad ostatnią kondygnacją użytkową (N), 4-kondygnacje nadziemnych ze względu na lokalizację obiekt przy istniejącym budynku UM Brodnica kategoria zagrożenia ludzi: ZL III Projektowany zakres prac projektowych przy zmianie sposobu użytkowania Spełnienie wymagań w zakresie ochrony przeciwpożarowej, dotyczące obiektu podlegającego zmianie sposobu użytkowania. Dla projektowanego budynku, obowiązują wymagania ustalone dla budynków w klasie B odporności pożarowej. Wymagania te oraz spełnienie tych wymagań, przedstawiają się następująco: wymagana odporność ogniowa elementów konstrukcyjnych: - istn. główna konstrukcja nośna R 120 (ściany murowane i podciągi żelbetowe) - istn. stropy REI 60 (żelbetowe) ; nad garażami REI 120 (żelbetowe) - istn. ściany zewnętrzne - EI 60 (murowane) - istn. ściany wewnętrzne EI 30 (murowane) - istn. konstrukcja dachu R 30 (stropodach żelbetowy) - istn. pokrycie dachu E 30 (papa termozgrzewalna na szlichcie cementowej) Wymagany stopień rozprzestrzeniania ognia dla poszczególnych elementów konstrukcyjnych budynku nie rozprzestrzeniające ognia (NRO).

37 12 Wielkość stref pożarowych jest mniejsza od dopuszczalnych ponieważ cały budynek w części nadziemnej, posiada łączną powierzchnię całkowitą 483,5 m 2 (przy dopuszczalnej wielkości strefy pożarowej m 2 ), Długość przejścia z najdalszego miejsca, w którym może przebywać człowiek, do wyjścia na drogę ewakuacji, nie przekracza długości dopuszczalnej (40 m), jedno wyjście ewakuacyjne - klatka schodowa wydzielona ogniowo. Klatka schodowa zostanie zamknięta drzwiami o klasie odporności ogniowej EI 30, wyposażona na ostatnim piętrze w okna oddymiające, a powietrze dolotowe zostanie zapewnione poprzez drzwi zewnętrzne klatki schodowej otwierane automatycznie w przypadku powstania pożaru. Powierzchnia czynna okna odymiającego będzie wynosiła co najmniej 0,7 m 2, a powietrze dolotowe drzwiami o powierzchni ponad 2,1 m 2. Na sufitach klatki schodowej I i II piętra zamontować po jednej czujce dymu. Wysokość dróg ewakuacji jest większa jak 200 cm, a wysokość lokalnego obniżenia, przejścia lub drzwi 200 cm, Winda posiada automatyczny awaryjny zjazd Na drodze ewakuacji nie są stosowane drzwi obrotowe i podnoszone, Do wykończenia wnętrz nie zastosowano materiałów łatwo zapalnych, których produkty rozkładu są bardzo toksyczne lub intensywnie dymiące, Przy wejściu głównym do obiektu zaprojektowano wyłącznik główny PPOŻ Dojazd pożarowy jako istniejący od ul. Mickiewicza Wyłącznik p.poż zlokalizowano przy wejściu głównym do budynku

38 TECHNICZNE ŚRODKI ZABEZPIECZENIA PRZECIWPOŻAROWEGO Wewnętrzna instalacja hydrantowa istniejąca i projektowana Przewidziano hydranty wewnętrzne H25 z wężem półsztywnym o długości 30mb. Na wysokim parterze zaprojektowano hydrant HP25, na I i II piętrze istniejące hydranty HP25 po jednym na każdej z tych kondygnacji zlokalizowane przy klatce schodowej 2. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru: Hydrant w odległości do75 mb 3. Inne instalacje zabezpieczające: Obiekt zostanie wyposażony w następujące instalacje, mające wpływ na stan ochrony przeciwpożarowej: wentylację mechaniczną nawiewno wywiewną wentylacja grawitacyjna oświetlenia ewakuacyjnego dróg nie oświetlonych światłem dziennym (lampy z zasilaniem awaryjnym na korytarzach i klatce schodowej, czynne 2 godziny po zaniku napięcie i zapewniające natężenie oświetlenia minimum 1 lx), wyłącznik prądu oznakowany na tablicy rozdzielczej

39 ± 0,00-0,62 ISTN. ZJAZD DO GARAŻU A - 0,48 A - 0,62 LP. RODZAJ POMIESZCZENIA m² POSADZKA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT NISKIEGO PARTERU Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzac Skala: 1:50 Nr rysunku: I - 1

40 + 2,35 A A LP. RODZAJ POMIESZCZENIA m² POSADZKA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT WYSOKIEGO PARTERU Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzacja Skala: 1:50 Nr rysunku: I - 2

41 + 5,95 A A LP. RODZAJ POMIESZCZENIA m² POSADZKA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT I PIĘTRA Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzacja Skala: 1:50 Nr rysunku: I - 3

42 + 9,55 A A LP. RODZAJ POMIESZCZENIA m² POSADZKA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT II PIĘTRA Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzacja Skala: 1:50 Nr rysunku: I - 4

43 - istn. warstwy dachowe - istn. strop + 9,55 + 9,55 - istn. wykładzina na parkiecie - istn. warstwy posadzkowe - istn. strop + 5,95 + 5,95 - istn. wykładzina na parkiecie - istn. warstwy posadzkowe - istn. strop + 2,35 + 2,35 - istn. wykładzina na parkiecie - istn. warstwy posadzkowe - istn. strop ± 0,00-0,62 - istn. warstwy posadzkowe - 0,48 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: PRZEKRÓJ A-A Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzac Skala: 1:50 Nr rysunku: I - 5

44 ELEWACJA PÓŁNOCNO - WSCHODNIA ELEWACJA PÓŁNOCNO - ZACHODNIA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: ELEWACJE Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzac Skala: 1:100 Nr rysunku: I - 6

45 ELEWACJA POŁUDNIOWO - ZACHODNIA ELEWACJA POŁUDNIOWO - WSCHODNIA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: ELEWACJE Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Podpis Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Inwentaryzac Skala: 1:100 Nr rysunku: I - 7

46 A LP. RODZAJ POMIESZCZENIA m² POSADZKA ISTNIEJĄCA POSADZKA PROJEKTOWANA - 0,48 ± 0,00 D D krawężnik betonowy 8x25cm na podkładzie betonowym 1,5% - 0,04 B B - kostka betonowa gr. 6cm - podsypka cementowa gr. 3cm - podsypka piaskowa gr. 10cm istniejący fundament - 0,62-0,62 C C A 2,5% - 0,05-0,04 ± 0,00 pasek papy ISTN. ZJAZD DO GARAŻU - 0,11 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT NISKIEGO PARTERU; PRZEKRÓJ C-C Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Lokalizacja: Brodnica dz. nr 1211/1, 1211/3 Branża: Architektura Skala: 1:50 Nr rysunku: A - 1

47 LP. RODZAJ POMIESZCZENIA m² POSADZKA ISTNIEJĄCA POSADZKA PROJEKTOWANA A + 2,35 + 2,35 + 2,33 B B PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT WYSOKIEGO PARTERU A Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Lokalizacja: Brodnica dz. nr 1211/1, 1211/3 Branża: Architektura Skala: 1:50 Nr rysunku: A - 2

48 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: Tytuł rysunku: SZCZEGÓŁ ŁAZIENKI DLA NIEPEŁNOSPRAWNYCH Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Lokalizacja: Brodnica dz. nr 1211/1, 1211/3 Branża: Architektura Skala: 1:25 Nr rysunku: A - 3

49 + 5,95 A A LP. RODZAJ POMIESZCZENIA m² POSADZKA ISTNIEJĄCA POSADZKA PROJEKTOWANA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT I PIĘTRA Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Hanna Falkiewicz-Marciniak Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Podpis Podpis Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Architektura Skala: 1:50 Nr rysunku: A - 4

50 + 9,55 A A LP. RODZAJ POMIESZCZENIA m² POSADZKA ISTNIEJĄCA POSADZKA PROJEKTOWANA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT II PIĘTRA Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Hanna Falkiewicz-Marciniak Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Podpis Podpis Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Architektura Skala: 1:50 Nr rysunku: A - 5

51 - istn. warstwy dachowe - istn. strop + 9,55 + 9,55 - proj. płytki ceramiczne - proj. wylewka samopoziomująca w stosownych pomieszczeniach - istn. warstwy posadzkowe - istn. strop + 5,95 + 5,95 - proj. płytki ceramiczne - proj. wylewka samopoziomująca w stosownych pomieszczeniach - istn. warstwy posadzkowe - istn. strop + 2,35 + 2,35 - proj. płytki ceramiczne - proj. wylewka samopoziomująca - istn. warstwy posadzkowe - istn. strop ± 0,00-0,62 - istn. warstwy posadzkowe - 0,48 PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: PRZEKRÓJ A-A Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Hanna Falkiewicz-Marciniak Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Podpis Podpis Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Architektur Skala: 1:50 Nr rysunku: A - 6

52 + 2,35 + 2,33-0,11-0,41-1,11 istniejący fundament - winda dla niepełnosprawnych ''KALI B 1100" - płyta fundamentowa żelbetowa gr. 30 cm z betonu B20 (C16/20) krzyżowo zbrojona siatką dołem i górą prętami #10 co 20 cm, stal A-III - podsypka żwirowo-piaskowa gr. 70cm zagęszczona mechanicznie warstwami PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: PRZEKRÓJ B-B Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Lokalizacja: Brodnica dz. nr 1211/1, 1211/3 Branża: Architektur Skala: 1:50 Nr rysunku: A - 7

53 - gładź gipsowa - tynk cementowo-wapienny - bloczek gazobetonowy gr. 24cm - styropian gr. około 16cm - tynk cienkowarstwowy mineralny - płytki gresowe mrozoodporne antypoślizgowe na zaprawie mrozoodpornej - folia w płynie (izolacja podpłytkowa) - szlichta cementowa gr. 4,5-6cm - papa termozgrzewalna - płyta żelbetowa gr. 12cm + 2,35 + 2,33 1,0% + 2,13 W-1 WIENIEC 25x25cm - bloczki betonowe - tynk cementowo-wapienny - 0,05-0,11 - bloczki betonowe - tynk cementowo-wapienny - 2 x dysperbit istniejący fundament SF-1 - posadzka betonowa gr. 6cm - papa termozgrzewalna - chudy beton B10 gr. 10cm - podsypka żwirowo-piaskowa gr. 25cm - 1,11 papa termozgrzewalna 2#12 W-1 WIENIEC BETON: B20 (C16/20) STAL: # A-III Ø A-0 otulina 25 mm 5 2# Ø6 L= ,13 - dół stropu W-1 WIENIEC nadproże z wieńca W-1 WIENIEC W-1 WIENIEC PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: PRZEKRÓJ B-B; SCHEMAT KONSTRUKCYJNY STROPU PODESTU Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Lokalizacja: Brodnica dz. nr 1211/1, 1211/3 Branża: Architektur Skala: 1:50 Nr rysunku: A - 8

54 ELEWACJA PÓŁNOCNO - WSCHODNIA ELEWACJA PÓŁNOCNO - ZACHODNIA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: ELEWACJE Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Hanna Falkiewicz-Marciniak Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Podpis Podpis Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Architektur Skala: 1:100 Nr rysunku: A - 9

55 ELEWACJA POŁUDNIOWO - ZACHODNIA ELEWACJA POŁUDNIOWO - WSCHODNIA PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: ELEWACJE Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Bartosz Pesta Projektant: upr. nr BUA III 16/63 Hanna Falkiewicz-Marciniak Asystent projektanta: inż. Bartłomiej Nowakowski Obiekt: Lokalizacja: Podpis Podpis Zmiana sposobu użytkowania budynku (budynek administracji powiatowej) z przystosowaniem dla potrzeb osób niepełnosprawnych Brodnica dz. nr 1211/1, 1211/3 Branża: Architektur Skala: 1:100 Nr rysunku: A - 10

56 ŁF-1 ŁAWA FUND. UWAGA! 4x #12 Ø6 co 20, Ø6 l=90cm Wysokość fundamentów 30 cm z betonu kl. B20 zbrojonych podłużnie prętami 4 #12 (A-III), strzemiona Ø6 co 30 cm (A-0) 12, , Fundamenty należy wykonać na warstwie podkładowej z chudego betonu gr. 10 cm oraz na zagęszczonej mechanicznie podsypce żwirowo-piaskowej gr. 15 cm Pręty podłużne na stykach i załamaniach łączyć na pełny zakład tj. min. 50 cm Wykopy chronić przed zalaniem wodą ŁF-1 ŁAWA FUND. - 1,11 WIDOK PŁYTY FUNDAMENTOWEJ POD PLATFORMĘ - 1,11-0,41 UWAGA! Wszystkie podane rzędne odnoszą się do dolnej części elementów konstrukcyjnych - 0,41 SZCZEGÓŁ ZBROJENIA PŁYTY FUNDAMENTOWEJ POD PLATFORMĘ BETON: B20 (C16/20) STAL: # A-III Ø A-0 otulina 50 mm PHU BARTOSZ PESTA PROJEKTOWANIE BUDOWLANE ul. Wybickiego 19 lok 57, Brodnica tel: projektowaniepesta@poczta.fm Tytuł rysunku: RZUT FUNDAMENTÓW; ELEMENTY KONSTRUKCYJNE Opracował: upr. nr KUP/0032/ZOOK/12 Podpis Branża: Bartosz Pesta Projektant: upr. nr BUA III 16/63 Podpis Hanna Falkiewicz-Marciniak Asystent projektanta: Podpis inż. Bartłomiej Nowakowski Obiekt: Zmiana sposobu użytkowania budynku (budynek Skala: administracji powiatowej) z przystosowaniem dla potrzeb 1:50 osób niepełnosprawnych Lokalizacja: Nr rysunku: Brodnica dz. nr 1211/1, 1211/3 Konstrukcja K - 1
