1 MAXIMO Deskowanie ramowe z technologią jednostronnie obsługiwanych ściągów MX

2 Wydanie PERI Formwork Scaffolding Engineering Rudolf-Diesel-Strasse Weissenhorn Germany Tel. +49 (0) Fax +49 (0) Uwagi: Przy stosowaniu naszych wyrobów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszej broszurze ilustrują chwilowy stan występujący na konkretnych budowach. Szczegóły zabezpieczeń i zakotwień nie mogą być dlatego traktowane jako wzorcowe i ostateczne. Ocena ryzyka należy do wykonawcy. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie odstępstwa lub zmiany wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone.

3 Spis treści MAXIMO 3 Deskowanie ramowe z technologią jednostronnie obsługiwanych ściągów MX Szybsza obsługa ściągów 4 Technologia jednostronnie obsługiwanych ściągów MX 15 i MX 18 6 Rurki dystansowe i stożki są całkowicie zbędne Mniej ściągów 8 Zoptymalizowany układ otworów na ściągi Estetyczniej 10 Uporządkowany układ odcisków płyt i otworów na ściągi Przykłady zrealizowanych projektów 12 Optymalny system do wszystkich wymagań Rozwiązania typowe 14 Łączenie płyt, połączenia ścian, ściany odchodzące 15 Naroża, uskoki ścian 16 Zastawki czołowe 17 Kompensacje luk, naroża ostro- i rozwartokątne Systemowe elementy uzupełniające 18 Narożnik wewnętrzny MXI 60/60 19 Rozpora dystansowa 20 Wstawka szybowa MXSE Technologia zaślepiania otworów 22 Systemowe rozwiązania do każdego wariantu 24 Przegląd wyrobów MX PERI w Polsce

4 2

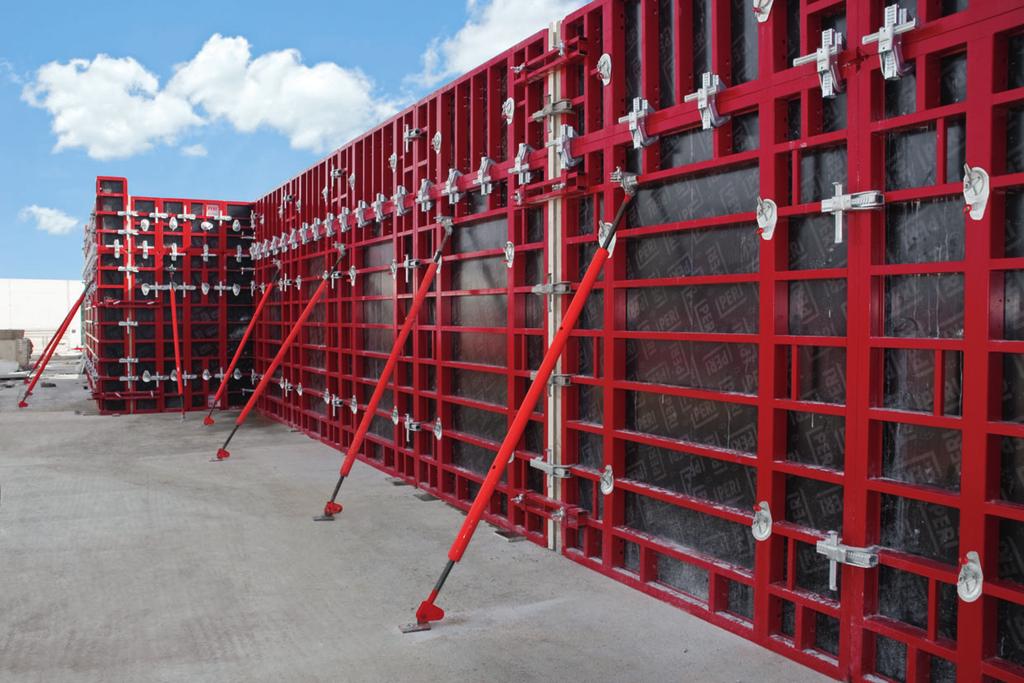

5 MAXIMO Deskowanie ramowe z technologią jednostronnie obsługiwanych ściągów MX Pomimo mniejszego zapotrzebowania na siłę roboczą, MAXIMO jest znacznie szybsze niż tradycyjne desko wanie ramowe. Jednostronna obsługa ściągu przez zaledwie jednego pracownika redukuje nakłady pracy, a ponadto stwarza nowe możliwości kształtowania wyeksponowanych powierzchni betonu przy użyciu deskowania ramowego. Kompatybilny ze sprawdzonym TRIO, system ten spełnia najwyższe wymogi ekonomiczności i możliwej do uzyskania jakości wykonania. Wszystkie wyjątkowe zalety TRIO, takie jak np. mała liczba różnych rozmiarów płyt oraz zamek BFD jako jedyny element łączący, zostały również uwzględnione w trakcie opracowywania systemu MAXIMO. Szybszy montaż dzięki technologii jednostronnie obsługiwanych ściągów bez rurek dystansowych oraz stożków. Mniej ściągów dzięki zoptymalizowanemu układowi otworów na ściągi. Lepsza powierzchnia betonu dzięki uporządkowanemu układowi odcisków płyt i otworów na ściągi. 3

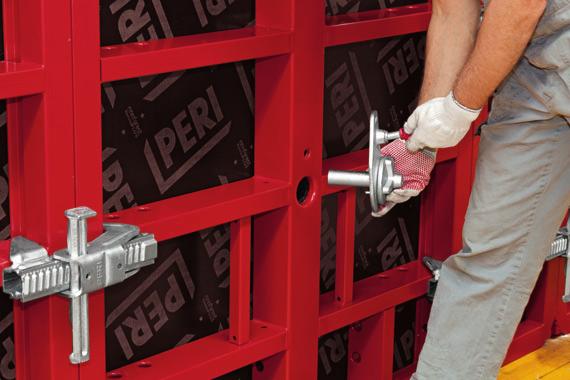

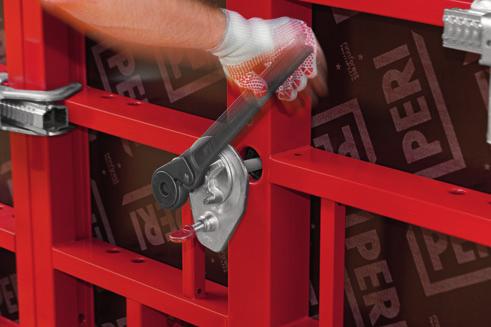

6 Szybsza obsługa ściągów Technologia jednostronnie obsługiwanych ściągów MX 15 i MX 18 System ściągów MX 18 (Dopuszczalne obciążenie ściągu: kn) System ściągów MX 15 (Dopuszczalne obciążenie ściągu: 90 kn) Ściąg MX do ścian o grubości 15 / 17,5 / 20 / 22 / 24 / 25 cm Ściąg MX do ścian o grubości 20 / 22 / 24 / 25 / 30 cm Ściąg MX do ścian o grubości 30 / 35 / 36 / 40 cm Ściąg MX do ścian o grubości 15 / 17,5 / 20 / 22 / 24 / 25 cm Ściąg MX do ścian o grubości 20 / 22 / 24 / 25 / 30 cm Ściąg MX do ścian o grubości 30 / 35 / 36 / 40 cm Ściąg MX do ścian o grubości 40 / 45 / 50 cm Ściąg MX do ścian o grubości 50 / 55 / 60 cm Kolejność montażu Jednorazowe czynności wstępne Czynności powtarzalne Wypozycjonować nakrętkę przegubową MX na płytach deskowania otwierającego; dokręcić śrubę z uchem. Przy pomocy zawleczki ustawić grubość ściany i zabezpieczyć przeciwnakrętką. Typowe grubości ścian są oznaczone tłoczeniami. Poprzez płytę deskowania zamykającego wsunąć ściąg w nakrętkę przegubową płyty otwierającej i dokręcić. 4

7 30 cm ca. 3,8 cm Alternatywnie do technologii ściągów MX można również zatosować tradycyjne systemy DW 15 lub DW 20. Uwaga Przegląd wyrobów w tym prospekcie zawiera elementy systemowe do zastosowania ze ściągiem MX 15. Przegląd wyrobów dla ściągu MX 18 dostępny jest na życzenie. Otwór ramy zezwala na odchylenie ściągu o kąt do 4. W przypadku ściany o gr. 30 cm oznacza to możliwość ukośnego ustawienia z przesunięciem do 3,8 cm. W ten sposób montaż ściągu, np. w przypadku typowych na placu budowy nierówności podłoża, można wykonać bez problemu. Dokręcić ściąg MX kluczem do ściągów MX na tyle, aby możliwe było ustawienie śruby z uchem. Dokręcić śrubę z uchem. Przy pomocy klucza do ściągów MX dokręcić ściąg MX do oporu. 5

8 Szybszy montaż Rurki dystansowe i stożki są całkowice zbędne Stożkowy trzpień ściągu sprawia, że rurki dystansowe oraz stożki są całkowicie zbędne. Umożliwia to obsługę ściągu od strony deskowania zamykającego. Wystarczy tylko jeden pracownik; ponadto można zrezygnować z zabezpieczenia przed upadkiem z wysokości na poziomach pośrednich deskowania otwierającego. Konieczna przestrzeń robocza pomiędzy deskowaniem otwierającym a graniczącą zabudową lub ścianami szczelnymi ulega znacznej redukcji. W przypadku montażu deskowania ramowego potrzebna jest ekipa 2-osobowa oraz znacznie więcej etapów roboczych: Q Zamknięcie niewykorzystanych otworów na ściągi Q Wkręcenie nakrętki na ściąg DW Q Osadzenie ściągu Q Nałożenie pierwszego stożka Q Przycięcie rurki dystansowej Q Wsunięcie rurki dystansowej Q Nałożenie drugiego stożka Q Osadzenie ściągu Q Wkręcenie nakrętki na ściąg DW Q Zabezpieczenie nakrętki młotkiem Uszczelka wymienna MX W przypadku ściągu MX zastosowana do uszczelki wymiennej MX tuleja uszczelniająca niezawodnie zamyka otwór na ściąg i zapobiega wyciekowi mleczka cementowego. Dzieje się tak również w sytuacji, gdy ściąg usytuowany jest ukośnie pod kątem do 4. Dodatkowo otwór na ściąg zabezpieczony jest przed uderzeniem poprzez metalowy pierścień. Zmiana uszczelki wymiennej z MX na MX 18. Zmiana na placu budowy jest łatwa i szybka do przeprowadzenia.

9 Rusztowania robocze nie są konieczne Dzięki umożliwieniu obsługi ściągów tylko z jednej strony można zrezygnować z dodatkowych systemów bezpieczeństwa, takich jak na przykład rusztowania robocze przy deskowaniu otwierającym. Ma to szczególne znaczenie w przypadku deskowań wysokich. 7

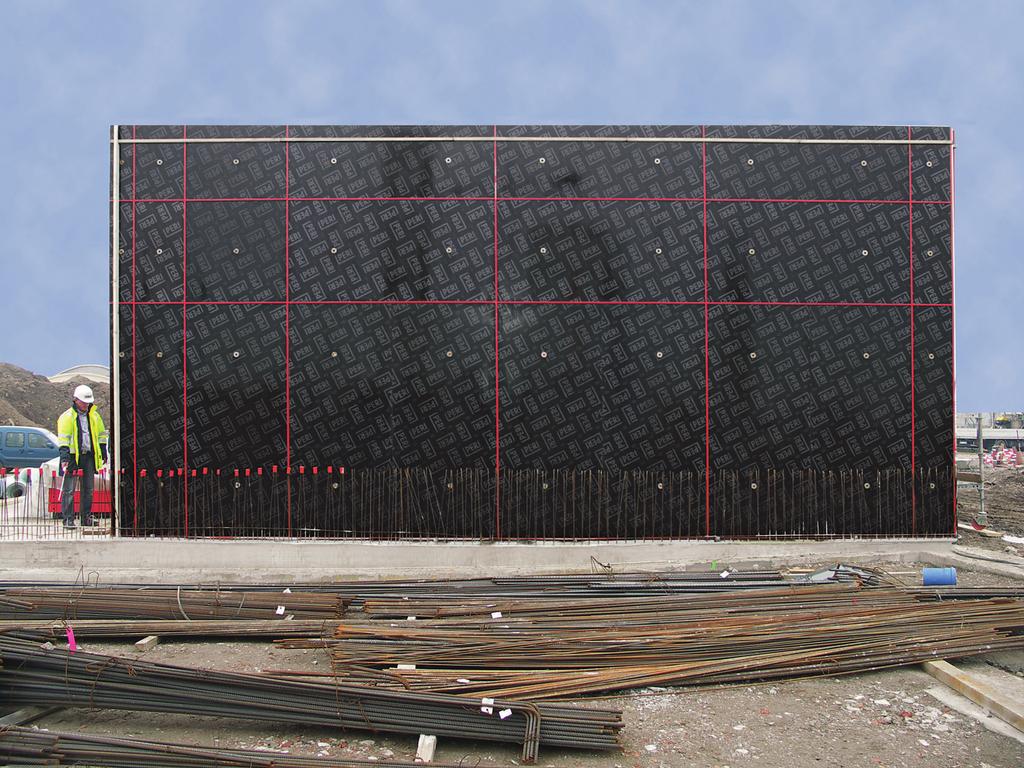

10 Mniej ściągów Zoptymalizowany układ otworów na ściągi Wszystkie otwory na ściągi w MAXIMO rozmieszczone są centralnie, niezależnie od wielkości płyty. Każdy otwór na ściąg jest wykorzystany, nie ma potrzeby stosowania ściągów skrajnych. Nie ma potrzeby zaślepiania niewykorzystanych otworów na ściągi. Dzięki temu można wykluczyć źródło ewentualnych błędów i zapobiec dodatkowym nakładom roboczym w przypadku wycieku mleczka cementowego. Równocześnie liczba otworów na ściągi w MAXIMO została zredukowana o ok. 40%. Obok oszczędności czasowych, wynikających z technologii jednostronnej obsługi ściągów MX, wpływa to korzystnie na konieczne do poniesienia nakłady. Moduł płyt co 30 cm Płyty MAXIMO są dostępne w sześciu wysokościach od 30 cm do 3,30 m, oraz w pięciu szerokościach od 30 cm do 2,40 m, w module co 30 cm. Dodatkowo do dyspozycji jest płyta o szerokości 45 cm, która znacznie redukuje zapotrzebowanie na wstawki kompensacyjne. Łączenie płyt zamkiem BFD Zamek BFD szczelnie łączy styki płyt, a tym samym pozwala na uzyskanie estetycznej powierzchni betonu. Tylko jeden element łączy, licuje i uszczelnia płyty. 8

11 Szerokość Wysokość

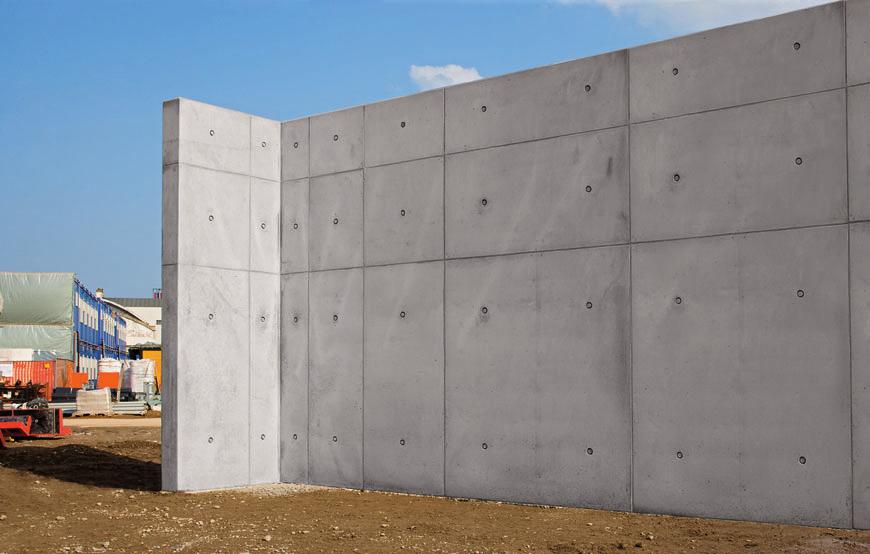

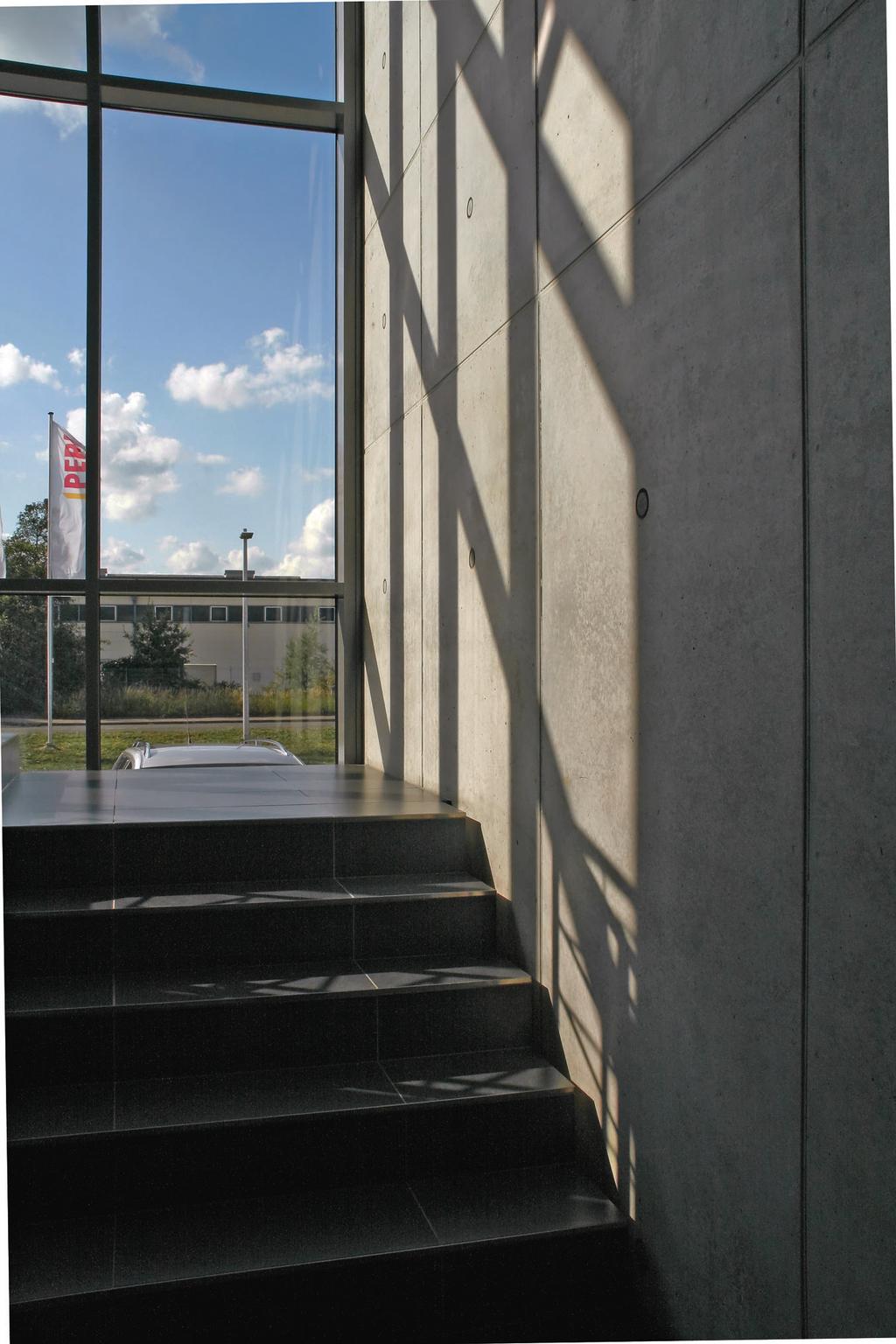

12 Estetyczniej Uporządkowany układ odcisków płyt i otworów na ściągi Formowanie powierzchni betonu: systematycznie, ekonomicznie, łatwo. Łatwe formowanie specjalnych powierzchni ścian bez dodatkowych nakładów roboczych, możliwe do zrealizowania przy pomocy jednego wydajnego systemu deskowania ramowego, jest często spotykanym życzeniem wykonawców i architektów. Dzięki centralnie usytuowanym otworom na ściągi w deskowaniu ramowym MAXIMO uzyskuje się efekt w postaci regularnego układu odcisków w betonie zarówno w kierunku poziomym, jak i pionowym. Ze względu na możliwość wyboru spośród kombinacji różnych płyt zyskuje się dużą dowolność kształtowania możliwą do zrealizowania w ekonomiczny sposób. Zdefiniowany układ pojedynczych płyt MAXIMO w tzw. siatkach MX zezwala na formowanie powierzchni betonowej o czystym obrazie i wysokich walorach estetycznych, bez śladów po niewykorzystanych otworach na ściągi oraz śladów wycieku mleczka cementowego w miejscach niezaślepionych otworów na ściągi. Formowanie powierzchni betonu w siatkach MX Zdefiniowany układ poszczególnych płyt MAXIMO w tzw. siatkach MX pozwala na uzyskanie powierzchni betonu o wysokich walorach estetycznych. W przypadku przedstawionych tutaj przykładowych wariantów, liczba i położenie ściągów są identyczne. 10

13 11

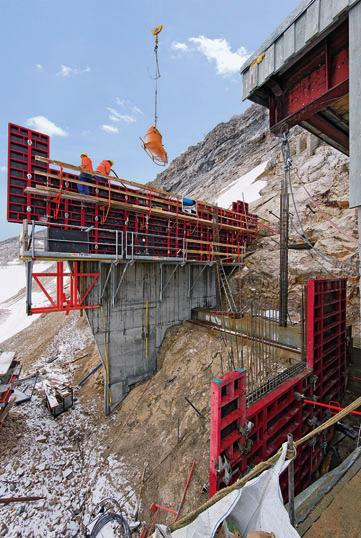

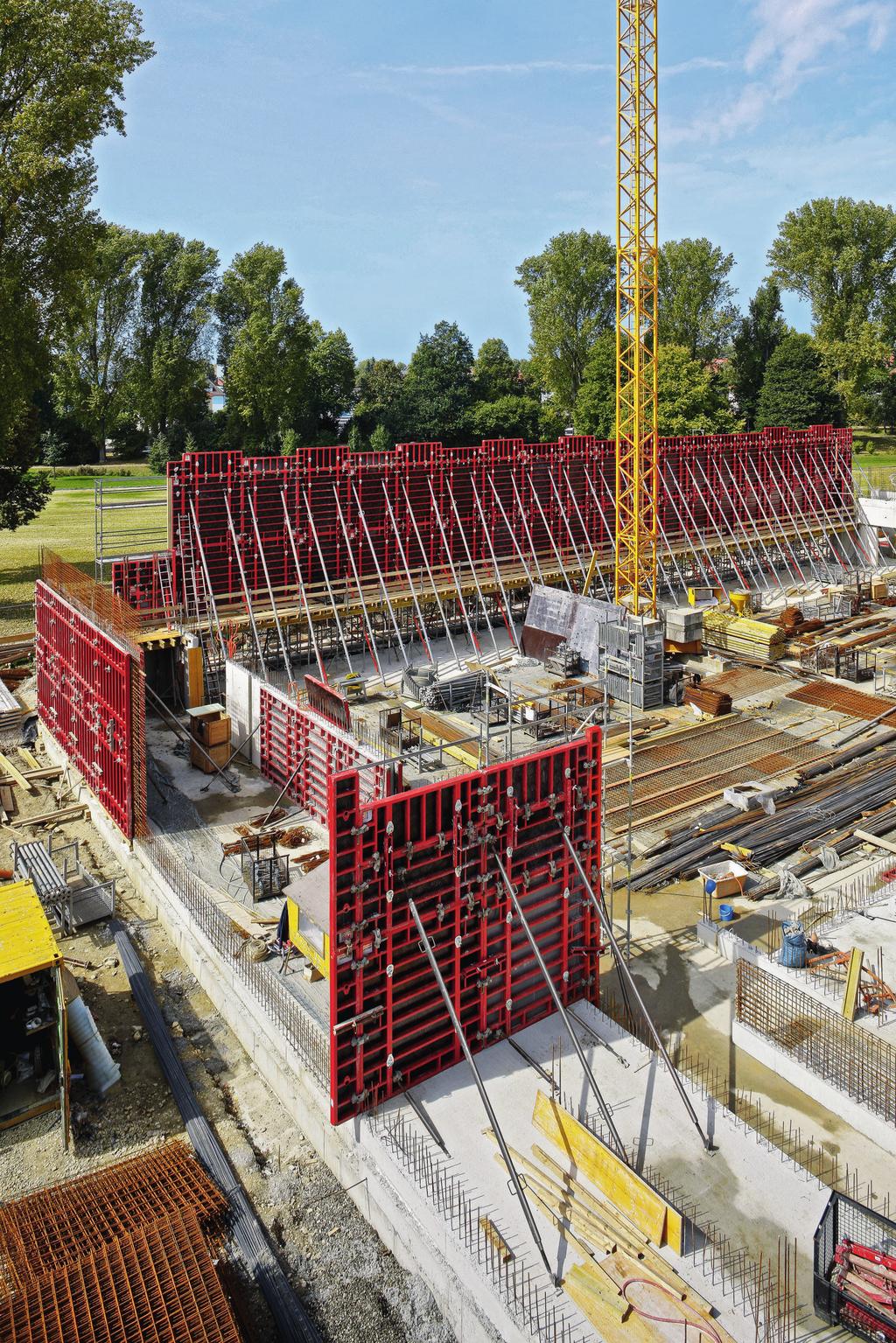

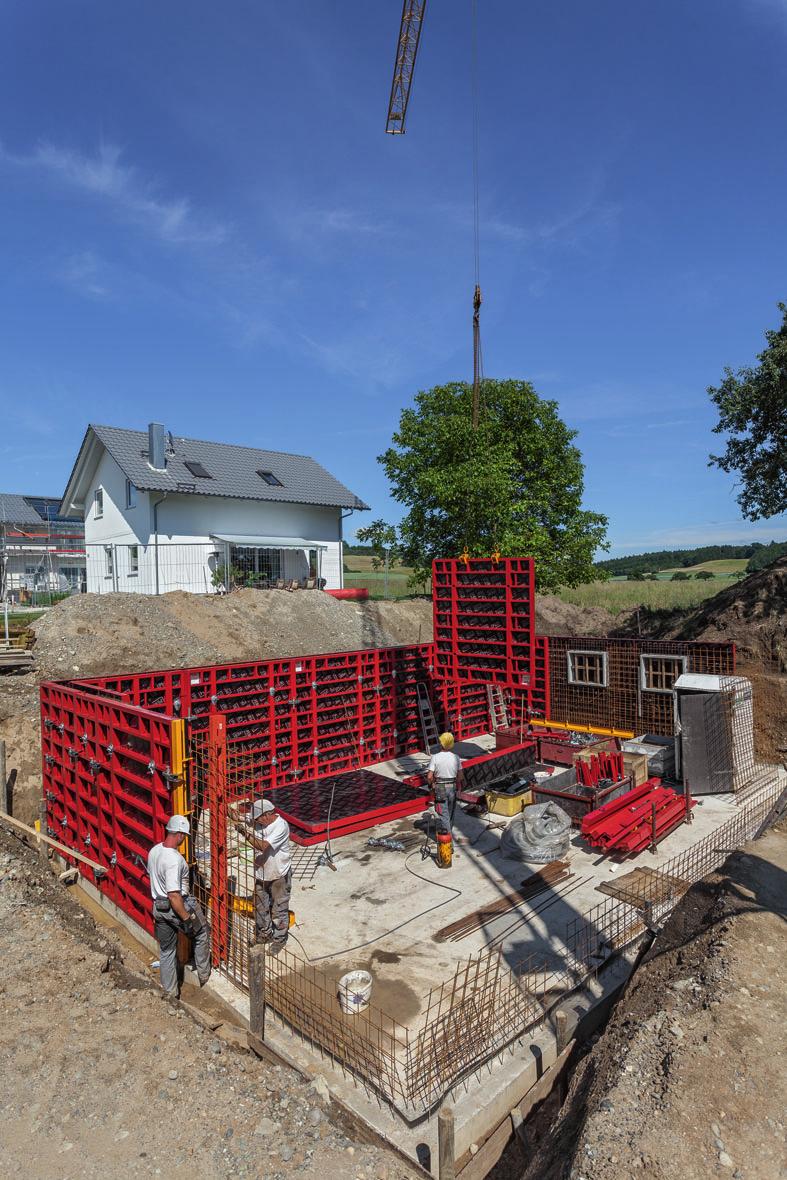

14 Przykłady zrealizowanych projektów Optymalny system do wszystkich wymagań Rozbudowa Stacji Badawczej Schneefernerhaus, Zugspitze 12 Uporządkowany układ odcisków płyt i ściągów na widocznych powierzchniach ścian. Siedziba Outlet-Center, Metzingen Krótki czas budowy - wysoki stopień bezpieczeństwa. MAXIMO i system bezpieczeństwa PROKIT na pomostach do betonowania. Piwnica domu, Weissenhorn

15 Oprócz możliwości dowolnego, a równocześnie wydajnego deskowania realizowanych części budowli, dzięki przemyślanej palecie płyt oraz swobodzie w ich układaniu MAXIMO spełnia również wymóg formowania widocznych powierzchni betonu w taki sposób, aby uzyskany efekt charakteryzowała wysoka jakość. MAXIMO do wysokich, pochyłych ścian w zestawieniu z pomostami roboczymi SKS. Centrum Kongresowe am Schlossberg, Heidenheim MAXIMO zastosowane z pomostami FB 180. Centrum Logistyczne Siemens, Frankfurt Wysokie, wyeksponowane powierzchnie ścian. Centrum Rehabilitacyjne Stuttgart-Fellbach Potrójnie nadstawione, przestawiane jako jednostka kompletna, bez konieczności stosowania rusztowania roboczego po przeciwnej stronie. Scena do prób w Teatrze Miejskim, Stuttgart 13

16 Rozwiązania typowe Łączenie płyt, połączenia ścian, ściany odchodzące Łączenie płyt Połączenia ścian Zamek BFD Nr art Ściany odchodzące Ściany o grubości cm Deskowanie wewnętrzne Narożnik wewnętrzny MXI 50/20 3 x zamek BFD 60 MXI 50/ MXI 50/ Deskowanie zewnętrzne Płyta MX 60 2 x zamek BFD Kompensacja do żądanej grubości ściany za pomocą wstawek kompensacyjnych MX lub krawędziaka 3 x zamek BFD MXI 50/20 MXI 50/20 MXI 50/ MXI 50/20 MXI 50/20 MXI 50/

17 Naroża, uskoki ścian Naroża z MXI 50/20 Ściany o grubości cm Deskowanie wewnętrzne Narożnik wewnętrzny MXI 50/20 3 x zamek BFD Deskowanie zewnętrzne Narożnik zewnętrzny MXA 45 Płyta MX 30 4 x zamek BFD MXA / 45 / 30 MXA / 45 / 30 MXA / 45 / / 45 / / 45 / / 45 / 30 MXI 50/ /25 30 MXI 50/20 MXI 50/20 Na krótszym ramieniu narożnika wewnętrznego MXI 50/20 nie jest wymagany żaden ściąg. Uskok ściany 30 MXA MXI 50/20 MXI 50/20 MXI 50/20 MXI 50/ MXA cm Narożnik wewnętrzny MXI 50/20 Płyta MX 45 Rygiel wyrównawczy MAR 170 Rygiel wyrównawczy MAR 85 Obustronny krawędziak cm Narożnik wewnętrzny MXI 50/20 Narożnik zewnętrzny MXA 45 Płyta MX 30 Rygiel wyrównawczy MAR 170 z jednym ściągiem hakowym DW 15 i nakrętką przegubową Rygiel wyrównawczy MAR 85 z jednym ściągiem hakowym DW 15 i nakrętką przegubową Obustronny krawędziak 15

18 Rozwiązania typowe Zastawki czołowe Zastawki czołowe W rozwiązaniu typowym 3 x rygiel wyrównawczy MAR 85-2 przy wysokości płyty 2,70 m Z profilem zastawczym TRIO MT/MTF Przy przechodzącym zbrojeniu, z taśmą uszczelniającą lub bez taśmy. Oszczędność czasu min. o 40 % Bez ryzyka uszkodzenia poszycia Profil wewnętrzny MT bez taśmy uszczelniającej Profil wewnętrzny MTF z taśmą uszczelniającą 16

19 Kompensacje luk, naroża ostro- i rozwartokątne Kompensacje luk do 10 cm Przy pomocy wstawki kompensacyjnej MX lub krawędziaka i zamka BFD. 10 cm do 36 cm Przy pomocy profili kompensacyjnych TPP i sklejki. TPP 270, nr art TPP, nr art Naroża ostro- i rozwartokątne 75 Deskowanie zewnętrzne Narożnik przegubowy MX zewnętrzny Płyta MXM 60 Płyta MX 45 i MX 30 dla kąta 75 Deskowanie wewnętrzne Narożnik przegubowy MX wewnętrzny Płyta MX 45 Płyta MX 30 dla kąta 75 Na zewnątrz: 3 x BFD 2 x SRU 122 Od wewnątrz: 2 x BFD Na zewnątrz: 3 x BFD 2 x MAR 85 Od wewnątrz: 2 x BFD = potrzebna liczba 17

20 Systemowe elementy uzupełniające Narożnik wewnętrzny MXI 60/60 Naroża 45 MXA Grubość ścian cm MXI 60 Deskowanie wewnętrzne Q Narożnik wewnętrzny MXI 60/60 Q 3 x zamek BFD Deskowanie zewnętrzne Q Narożnik zewnętrzny MXA 35 lub 45 Q 2 x płyta MX 45 Q 4 x zamek BFD 30 Narożnik wewnętrzny 60/60 jest stosowany w przypadku ozdobnych powierzchni betonu, siatce odcisku płyt i otworów na ściągi przechodzącej przez całość aż po naroża, lub też w przypadku użycia do zamknięcia otworów po ściągach stożka uszczelniającego MX 55. Deskowanie zewnętrzne Q 2 x płyta MX 45 Q 1 x płyta MX 60 Q 3 x MAR Q 2 x zamek BFD MXi Deskowanie wewnętrzne Q Narożnik wewnętrzny MXI 60/60 Q 3 x zamek BFD 45 Ściany odchodzące Grubość ścian cm 30

21 Rozpora dystansowa Centralne usytuowanie otworu na ściąg skutkuje szeregiem korzyści podczas deskowania fundamentów, murów podokiennych i podciągów. Dzięki użyciu rozpory dystansowej w połączeniu ze środkowym ściągiem płyty MAXIMO nie ma konieczności stosowania ściągów w dolnej części. Dostępne są dwie długości: rozpora dystansowa MX jest nastawiana w module co 5 mm do długości 40 cm, natomiast MX odpowiednio do 100 cm. Fundament/belka na stropie Wymagana tylko niewielka przestrzeń robocza Blachy do fug nie przeszkadzają Mury podokienne itp. części budowli Podciąg Gęste zbrojenie nie przeszkadza 19

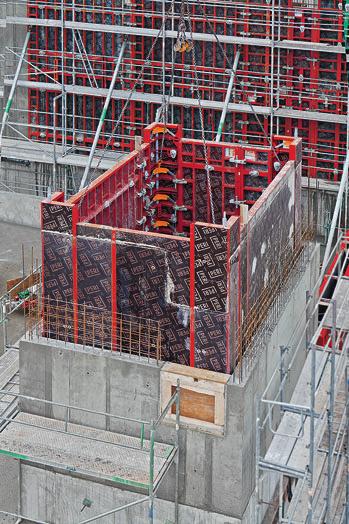

22 Systemowe elementy uzupełniające Wstawka szybowa MXSE do szybkiego przestawiania kompletnego deskowania wewnętrznego szybu Wstawka szybowa MAXIMO MXSE jest narożnikiem wewnętrznym o kącie 90, który służy jednocześnie jako element rozdeskowujący. Wstawka szybowa MX jest dostępna w wysokościach 330, 270 i cm. Jeden element o dwóch funkcjach: do deskowania naroży wewnętrznych, do rozdeskowania kompletnego deskowania wewnętrznego szybu. Podczas oddzielania i podnoszenia wstawek żurawiem, w obszarze narożnym powstaje 35 mm luzu. Q Szybka i pewna obsługa Rozdeskowanie wymaga zaledwie kilku kroków bez użycia trzpieni i z poziomu podłoża. Montaż kolejnej płyty następuje przy użyciu zamka BFD. Q Poszycie również w narożach Wstawka szybowa MXSE na całej powierzchni jest obłożona poszyciem, do którego można przybić gwoździe. Dzięki temu możliwe jest pewne mocowanie elementów do deskowania również w samych narożach. Q Przestawianie kompletnej jednostki Wstawki szybowe MXSE wraz z płytami deskowania ściennego tworzą kompletną jednostkę deskowaniową podczas wszystkich cykli betonowania. Zamki BFD wypełniają konieczne kompensacje. Również nakrętki przegubowe MX zostają na płytach. Podniesienie żurawiem skutkuje utworzeniem luzu po 35 mm z każdej strony. 35 mm Q Rozmiary min. 1,30 m szybów od 1,30 x 1,30 m Przy pomocy wstawki szybowej MXSE deskowane są rzuty od 1,30 m x 1,30 m. Maksymalny rozmiar szybu, ewentualnie wysokość deskowania, ograniczone są przez dopuszczalne obciążenie robocze zaczepu transportowego, które wynosi 2,0 t. Aby oddzielić deskowanie od betonu, należy podważyć mechanizm do rozdeskowania. Potem następuje podczepienie do żurawia. Łatwe rozdeskowanie dzięki 35 mm luzu Szyb zadeskowany 20 Szyb rozdeskowany

23 21

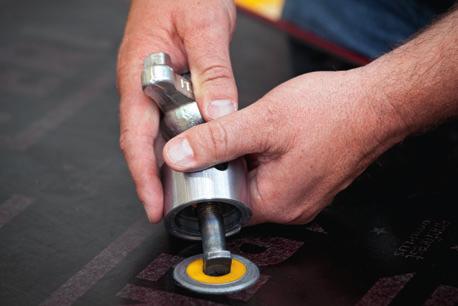

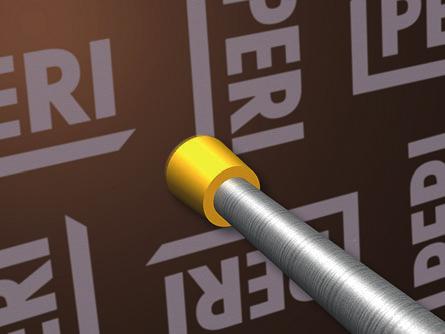

24 Technologia zaślepiania otworów Systemowe rozwiązania do każdego wariantu Zatyczka MX Ø 17,5 22 Wklejanie pogłębione Wklejanie w płaszczyźnie powierzchni Tylko zaślepienie optyczne Uszczelnienie przy niskim parciu wody Uszczelnienie przy wysokim parciu wody Ściany z funkcją izolacji przeciwdźwiękowej Ściany z klasą odporności ogniowej F90 Przy wysokich walorach estetycznych widocznych powierzchni betonowych Szczelina cieniowa Korek nie jest wymagany Wklejanie pogłębione Wklejanie w płaszczyźnie powierzchni Tylko zaślepienie optyczne Uszczelnienie przy niskim parciu wody Uszczelnienie przy wysokim parciu wody Ściany z funkcją izolacji przeciwdźwiękowej Ściany z klasą odporności ogniowej F90 Przy wysokich walorach estetycznych widocznych powierzchni betonowych Szczelina cieniowa Zatyczka MX Ø Korek betonowy DK DW15 58/30 Ściąg MX 18 Korek nie jest wymagany 22

25 Ściąg MX 15 Zatyczka śrubowa MX 50 OF Zatyczka śrubowa MX 50 MF Zatyczka śrubowa MX 84 MF Korek betonowy DK DW15 58/30 Korek betonowy licowy/01 DW 15 58/52 Korek betonowy DK UNI 58/52 Korek magnetyczny MX 55 Korek nie jest wymagany Magnesy wbudowane w stożek mocują go pewnie do metalowego pierścienia uszczelki wbudowanej w element. DW 15 DW 20 Korek betonowy DK licowy/01 DW 15 58/52 Korek betonowy DK UNI 58/52 Zatyczka DR 22 Zatyczka FRZ 22 Korek betonowy DK UNI 58/52 Korek magnetyczny MX 55 Magnesy wbudowane w korek mocują go pewnie do metalowego pierścienia uszczelki wbudowanej w element. Zastosowanie z rurką dystansową, DR 22 lub rurką z cementu włóknistego FZR. Przykrywa uszczelkę na płycie. Zastosowanie z rurką dystansową DR 28 i korkiem betonowym DR UNI 58/52. 23

26 Nr art. Ciężar kg ,000 Płyta MX 330 x 240 7,920 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta MX 330 x 3,960 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta MX 330 x 90 2,970 m². Z poszyciem ze sklejki o gr. 18 mm

27 Nr art. Ciężar kg ,000 Płyta MX 330 x 60 1,980 m². Z poszyciem ze sklejki o gr. 18 mm ,900 Płyta MX 330 x 45 1,485 m². Z poszyciem ze sklejki o gr. 18 mm , Płyta MX 330 x 30 0,990 m². Z poszyciem ze sklejki o gr. 18 mm

28 Nr art. Ciężar kg ,000 Płyta MX 330 x 270 8,910 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta uniwersalna MXM 330 x 60 1,980 m². Z poszyciem ze sklejki o gr. 18 mm. Do ostrokątnych i rozwartokątnych naroży, połączeń ścian itp. W komplecie Zatyczka MXM 15 Ø 18,3 (33 x) x 40 = ,000 Narożnik wewnętrzny MXI 330 x 50/20 2,310 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych. W komplecie Zatyczka MXM 15 Ø 18,3 (12 x)

29 Nr art. Ciężar kg ,000 Narożnik wewnętrzny MXI 330 x 60 3,960 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych ,000 Wstawka szybowa MXSE 330 Do prostokątnych naroży wewnętrznych oraz rozdeskowania i przestawiania kompletnych deskowań wewnętrznych szybów. Dane techniczne Dopuszczalne obciążenie robocze: 2,0 t ,000 Narożnik zewnętrzny MXA 330 x 45 2,970 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych

30 Nr art. Ciężar kg ,000 Narożnik zewnętrzny MXA 330 x 35 2,310 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych ,000 Narożnik przegubowy MXGI 330 1,980 m². Aluminiowy. Do naroży wewnętrznych ostrokątnych od 75 oraz rozwartokątnych ,100 Narożnik przegubowy MXGA 330 0,990 m². Aluminiowy. Do naroży zewnętrznych ostrokątnych od 75 oraz rozwartokątnych

31 Nr art Ciężar kg 17,800 18,900 20,200 12,100 Wstawki kompensacyjne WDA MX 330 Wstawka kompensacyjna WDA MX 330 x 4 Wstawka kompensacyjna WDA MX 330 x 5 Wstawka kompensacyjna WDA MX 330 x 6 Wstawka kompensacyjna WDA MX 330 x 10, Alu Do kompensacji luk w deskowaniu. B B ,820 Profil kompensacyjny TPP 330, Alu Do kompensacji 21-mm krawędziakiem ,000 Płyta MX 270 x 240 6,480 m². Z poszyciem ze sklejki o gr. 18 mm

32 Nr art. Ciężar kg ,000 Płyta MX 270 x 3,240 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta MX 270 x 90 2,430 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta MX 270 x 60 1,620 m². Z poszyciem ze sklejki o gr. 18 mm

33 Nr art. Ciężar kg , Płyta MX 270 x 45 1,215 m². Z poszyciem ze sklejki o gr. 18 mm ,800 Płyta MX 270 x 30 0,810 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Płyta uniwersalna MXM 270 x 60 1,620 m². Z poszyciem ze sklejki o gr. 18 mm. Do ostrokątnych i rozwartokątnych naroży, połączeń ścian itp. W komplecie Zatyczka MXM 15 Ø 18,3 (22 x) x 40 =

34 Nr art. Ciężar kg ,000 Narożnik wewnętrzny MXI 270 x 50/20 1,890 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych. W komplecie Zatyczka MXM 15 Ø 18,3 (8 x) ,000 Narożnik wewnętrzny MXI 270 x 60 3,240 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych ,000 Wstawka szybowa MXSE 270 Do deskowania prostokątnych naroży wewnętrznych oraz do rozdeskowania i przemieszczania kompletnych deskowań wewnętrznych szybów. Dane techniczne Dopuszczalne obciążenie robocze: 2,0 t

35 Nr art. Ciężar kg ,000 Narożnik zewnętrzny MXA 270 x 45 2,430 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych ,000 Narożnik zewnętrzny MXA 270 x 35 1,890 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych ,500 Narożnik przegubowy MXGI 270 1,620 m². Aluminiowy. Do naroży wewnętrznych ostrokątnych od 75 oraz rozwartokątnych

36 Nr art. Ciężar kg ,800 Narożnik przegubowy MXGA 270 0,810 m². Aluminiowy. Do naroży zewnętrznych ostrokątnych od 75 oraz rozwartokątnych ,700 15,700 16,800 10,000 Wstawki kompensacyjne WDA MX 270 Wstawka kompensacyjna WDA MX 270 x 4 Wstawka kompensacyjna WDA MX 270 x 5 Wstawka kompensacyjna WDA MX 270 x 6 Wstawka kompensacyjna WDA MX 270 x 10, Alu Do kompensacji luk w deskowaniu. B B ,040 Profil kompensacyjny TPP 270, Alu Do kompensacji 21-mm krawędziakiem

37 Nr art. Ciężar kg ,000 Płyta MX x 240 2,880 m². Z poszyciem ze sklejki o gr. 18 mm ,700 Płyta MX x 1,440 m². Z poszyciem ze sklejki o gr. 18 mm ,700 Płyta MX x 90 1,080 m². Z poszyciem ze sklejki o gr. 18 mm ,200 Płyta MX x 60 0,720 m². Z poszyciem ze sklejki o gr. 18 mm

38 Nr art. Ciężar kg ,100 Płyta MX x 45 0,540 m². Z poszyciem ze sklejki o gr. 18 mm ,400 Płyta MX x 30 0,360 m². Z poszyciem ze sklejki o gr. 18 mm ,700 Płyta uniwersalna MXM x 60 0,720 m². Z poszyciem ze sklejki o gr. 18 mm. Do ostrokątnych, rozwartokątnych naroży, połączeń ścian itp. W komplecie Zatyczka MXM 15 Ø 18,3 (11 x) x 40 = ,900 Narożnik wewnętrzny MXI x 50/20 0,840 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych. W komplecie Zatyczka MXM 15 Ø 18,3 (4 x)

39 Nr art. Ciężar kg ,500 Narożnik wewnętrzny MXI x 60 1,440 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych ,000 Wstawka szybowa MXSE Do deskowania prostokątnych naroży wewnętrznych oraz do rozdeskowania i przemieszczania kompletnych deskowań wewnętrznych szybów. Dane techniczne Dopuszczalne obciążenie robocze: 2,0 t ,100 Narożnik zewnętrzny MXA x 45 1,080 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych ,200 Narożnik zewnętrzny MXA x 35 0,840 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych

40 Nr art. Ciężar kg ,200 Narożnik przegubowy MXGI 0,720 m². Aluminiowy. Do naroży wewnętrznych ostrokątnych od 75 oraz rozwartokątnych ,000 Narożnik przegubowy MXGA 0,360 m². Aluminiowy. Do naroży zewnętrznych ostrokątnych od 75 oraz rozwartokątnych ,420 6,980 7,480 4,510 Wstawki kompensacyjne WDA MX Wstawka kompensacyjna WDA MX x 4 Wstawka kompensacyjna WDA MX x 5 Wstawka kompensacyjna WDA MX x 6 Wstawka kompensacyjna WDA MX x 10, Alu Do kompensacji luk w deskowaniu. B B ,590 Profil kompensacyjny TPP, Alu Do kompensacji 21-mm krawędziakiem

41 Nr art. Ciężar kg ,000 Płyta MX 90 x 240 2,160 m². Z poszyciem ze sklejki o gr. 18 mm ,900 Płyta MX 90 x 90 0,810 m². Z poszyciem ze sklejki o gr. 18 mm , Płyta MX 90 x 60 0,540 m². Z poszyciem ze sklejki o gr. 18 mm ,200 Płyta MX 90 x 45 0,405 m². Z poszyciem ze sklejki o gr. 18 mm

42 Nr art. Ciężar kg ,000 Płyta MX 90 x 30 0,270 m². Z poszyciem ze sklejki o gr. 18 mm ,000 Narożnik wewnętrzny MXI 90 x 50/20 0,630 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych. W komplecie Zatyczka MXM 15 Ø 18,3 (4 x) ,100 Narożnik wewnętrzny MXI 90 x 60 1,080 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych ,100 Płyta MX 60 x 240 1,440 m². Z poszyciem ze sklejki o gr. 18 mm ,400 Płyta MX 60 x 60 0,360 m². Z poszyciem ze sklejki o gr. 18 mm

43 Nr art. Ciężar kg ,900 Płyta MX 60 x 45 0,270 m². Z poszyciem ze sklejki o gr. 18 mm ,300 Płyta MX 60 x 30 0,180 m². Z poszyciem ze sklejki o gr. 18 mm ,700 Narożnik wewnętrzny MXI 60 x 50/20 0,420 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych. W komplecie Zatyczka MXM 15 Ø 18,3 (4 x) ,400 Narożnik wewnętrzny MXI 60 x 60 0,720 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży wewnętrznych ,800 Narożnik zewnętrzny MXA 60 x 45 0,540 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych ,400 Narożnik zewnętrzny MXA 60 x 35 0,420 m². Z poszyciem ze sklejki o gr. 18 mm. Do prostokątnych naroży zewnętrznych

44 Nr art. Ciężar kg ,900 Płyta MX 30 x 240 0,720 m². Z poszyciem ze sklejki o gr. 18 mm ,030 Ściąg MX Do ścian o grubości cm. Uwaga Aby zapewnić łatwiejsze rozdeskowanie, przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,170 Ściąg MX Do ścian o grubości cm. Uwaga Aby zapewnić łatwiejsze rozdeskowanie, przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,430 Ściąg MX Do ścian o grubości cm. Uwaga Aby zapewnić łatwiejsze rozdeskowanie, przed każdym użyciem należy spryskać płynem antyadhezyjnym. Dane techniczne Dopuszczalna siła rozciągająca 90 kn

45 Nr art. Ciężar kg ,580 Nakrętka przegubowa MX 15 Przeciwnakrętka do ściągów MX. Dane techniczne Dopuszczalna siła rozciągająca 90 kn ,450 Klucz do ściągów MX Do luzowania ściągów MX. SW ,002 Zatyczka MXM 15 Ø 18,3 Do płyt uniwersalnych MAXIMO MXM, narożników wewnętrznych 50/20 oraz płyt standardowych przy deskowaniu jednostronnym. Ø ,002 Zatyczka MX 15 Ø 17,5 22 Do zaślepiania otworów po ściągach MX w betonie. Ø ,580 Zamek BFD, ocynk. Do łączenia płyt w systemach MAXIMO, TRIO i RUNDFLEX. Kompensacje do 10 cm. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn. max

46 Nr art. Ciężar kg ,000 Rygiel wyrównawczy MAR 85-3 Do kompensacji luk w deskowaniu, nadstawiania płyt, zastawek czołowych i rozwiązań specjalnych w MAXIMO. Z integralnymi zaczepami. Dane techniczne Dopuszczalny moment zginający: 3,9 knm ,200 Rygiel wyrównawczy MAR Do kompensacji luk w deskowaniu, nadstawiania płyt, zastawek czołowych i rozwiązań specjalnych w MAXIMO. Z integralnymi zaczepami. Dane techniczne Dopuszczalny moment zginający: 3,9 knm ,520 Rygiel 85 Odpowiada ryglowi wyrównawczemu TAR 85, jednak nie posiada zaczepów. Dane techniczne Dopuszczalny moment zginający: 4,4 knm ,375 Głowica hakowa DW 15, ocynk. Do mocowania osprzętu do płyt MAXIMO i TRIO. Gwint DW 15. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn Ø ,769 Ściąg hakowy DW 15 L = 400, ocynk. Do mocowania osprzętu do płyt MAXIMO i TRIO. Gwint DW 15. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn DW

47 Nr art. Ciężar kg ,140 Ściąg czołowy TS, ocynk. Do zastawek czołowych deskowania MAXIMO i TRIO. Gwint DW 15. Dane techniczne Dopuszczalna siła rozciągająca: 20 kn. DW ,980 Ściąg czołowy MX DW20 Do deskowania uskoków ścian w MAXIMO w połączeniu z płytą uniwersalną MXM ,300 Głowica zaciskowa TRIO, ocynk. Do mocowania zastrzałów i rozpór do poziomych i pionowych żeber płyt MAXIMO i TRIO. Zawieszane na poziomych i pionowych żebrach płyt. W komplecie Sworzeń Ø 16 x 42, ocynk. (1 x) Zawleczka 4/1, ocynk. (1 x) ,330 9,110 Rozpora dystansowa MX Rozpora dystansowa MX Rozpora dystansowa MX Do stosowania w deskowaniach o wysokości do 1,20 m i jako zamiennik najwyższego ściągu w MAXIMO 330. W komplecie Sworzeń Ø 12 x 96, ocynk. (1 x) Zawleczka 4/1, ocynk. (1 x) Uwaga Nastawna w module 0,5 cm w zakresie od 15 do 40 cm lub w module 0,5 cm w zakresie od 15 do 100 cm. Dane techniczne Dopuszczalna siła ściskająca i rozciągająca: 9 kn. Ø13, /

48 Nr art. Ciężar kg ,520 Dźwignia do rozdeskowywania TRIO 1180 Ø ,790 Konsola nastawcza MX Do nastawiania deskowań ramowych PERI do wysokości H = 4,50 m. Uwaga Nastawianie wysokości ± 5 cm Ø SW ,080 Uchwyt ściągu-2 AH, ocynk. Do kotwienia poza płytą niezależnie od modułu, szczególnie w przypadku fundamentów oraz nadstawek. Dane techniczne Dopuszczalna siła rozciągająca: otwór 1 = 30 kn otwór 2 = 15 kn 2 1 Ø20, ,000 Zawiesie transportowe kombi MX Do przemieszczania stosów płyt MAXIMO i TRIO. Do mocowania haka transportowego MAXIMO 1,5 t i kłonicy piętrzącej MAXIMO. 46

49 Nr art. Ciężar kg ,000 Zawiesie transportowe MX Do przemieszczania stosów płyt MAXIMO i TRIO ,530 Hak transportowy MAXIMO 1,5 t Do przemieszczania płyt MAXIMO i TRIO. Dane techniczne Nośność: Płyty stalowe 1,5 t. Płyty aluminiowe 750 kg ,450 Kłonica piętrząca MAXIMO, ocynk. Do piętrzenia i przemieszczania w stosie 2 5 płyt MAXIMO lub TRIO o dowolnych rozmiarach. Do przemieszczania żurawiem i wózkiem widłowym. 4 sztuki na stos. Dane techniczne Nośność 550 kg na kłonicę, 2,2 t na stos ,068 Zaczep stosu Do łatwego piętrzenia płyt MAXIMO

50 Nr art. Ciężar kg ,312 Uchwyt TRIO Do łatwiejszego przenoszenia płyt TRIO. Ø ,800 Wspornik pomostu TRG 80 Do montażu pomostów roboczo-betoniarskich w MAXIMO i TRIO. Zawieszane na poziomych i pionowych żebrach płyt. Uwaga Z zaczepami zabezpieczającymi się samoczynnie. Dane techniczne Dopuszczalne obciążenie 150 kg/m 2 przy maks. dopuszczalnym rozstawie 1,35 m / / ,000 Wspornik pomostu TRG Do montażu pomostów roboczo-betoniarskich w MAXIMO i TRIO. Zawieszane na poziomych i pionowych żebrach płyt. Uwaga Z zaczepami zabezpieczającymi się samoczynnie. Dane techniczne Dopuszczalne obciążenie 150 kg/m 2 przy maks. dopuszczalnym rozstawie 1,35 m

51 Nr art. Ciężar kg ,000 Pomost betoniarski TRIO x 270 Pomost roboczo-betoniarski do MAXIMO i TRIO. Zawieszany na płytach od góry, z zaczepami zabezpieczającymi się samoczynnie. Uwaga Punkty zaczepienia są zaznaczone na żółto. Przemieszczać zawsze przy użyciu zawiesi czterocięgnowych. Dane techniczne Dopuszczalne obciążenie 150 kg/m ,810 Uchwyt słupka poręczy TRIO Do montażu poręczy zabezpieczającej na płycie TRIO. W komplecie Zawleczka 4/1, ocynk. (1x) Dane techniczne Dopuszczalny rozstaw 1,35 m ,730 Osprzęt Słupek poręczy HSGP ,730 Słupek poręczy HSGP-2 Jako zabezpieczenie przed upadkiem do różnych systemów. Dane techniczne Dopuszczalny rozstaw: 2,10 m z deskami, 2,40 m z boczną siatką zabezpieczającą

52 Nr art. Ciężar kg ,701 Przekładka transportowa L MXA ,700 Przekładka transportowa R MXA ,614 Przekładka transportowa L MXI ,613 Przekładka transportowa R MXI

53 Nr art. Ciężar kg ,653 Przekładka transportowa MX MXSE , Łącznik szynowy SB-1, 2 MX/TR/D Do łączenia płyt MAXIMO, TRIO i DOMINO z kozłami oporowymi SB-1, 2. Uwaga Stosować zgodnie z DTR Kozłów oporowych. Dane techniczne Dopuszczalne obciążenie robocze: 1,0 t przy kącie odchylenia cięgien od pionu min 1270 max Ø ,368 2,400 0,414 1,190 0,273 Osprzęt Sworzeń SB-TRIO/DOMINO, ocynk. Uchwyt SB-1, 2 Sworzeń SB-MAXIMO, ocynk. Tuleja SB-MAXIMO, ocynk. Tuleja SB-MAXIMO WDMX ,140 Łącznik SB-A, B, C MX/TR/D Do łączenia płyt MAXIMO, TRIO i DOMINO z kozłem oporowym SB-A0, A, B, C. Uwaga 1 sztuka na otwór na ściąg ,368 0,414 1,190 0,273 Osprzęt Sworzeń SB-TRIO/DOMINO, ocynk. Sworzeń SB-MAXIMO, ocynk. Tuleja SB-MAXIMO, ocynk. Tuleja SB-MAXIMO WDMX 51

54 Nr art. Ciężar kg ,414 Sworzeń SB-MAXIMO, ocynk. Do łączenia płyt MAXIMO z kozłem oporowym SB Ø19 Ø ,190 0,273 Osprzęt Tuleja SB-MAXIMO, ocynk. Tuleja SB-MAXIMO WDMX ,190 Tuleja SB-MAXIMO, ocynk. Do łączenia płyt MAXIMO z kozłem oporowym SB. Uwaga Przy zastosowaniu tulei uszczelniającej MX Ø 16, nr art i nakrętki tulei uszczelniającej MX Ø 16, nr art Ø ,414 Osprzęt Sworzeń SB-MAXIMO, ocynk ,273 Tuleja SB-MAXIMO WDMX Do łączenia płyt MAXIMO z kozłem oporowym SB. Uwaga Zastosowanie do płyt z uszczelką wymienną MX 15, nr art , i uszczelką wymienną MX 18, nr art Ø ,414 Osprzęt Sworzeń SB-MAXIMO, ocynk ,057 Zatyczka śrubowa MX MF Do zaślepiania otworów po ściągach MX w betonie. Uwaga Stosowana przy wysokim parciu wody (beton wodoszczelny). Raport z badań dostępny! 82 Ø17 Ø30 52

55 Nr art. Ciężar kg ,043 Zatyczka śrubowa MX MF Do zaślepiania otworów po ściągach MX w betonie. Uwaga Stosowana przy niskim parciu wody. 48 Ø17 Ø ,036 Zatyczka śrubowa MX OF Do zaślepiania otworów po ściągach MX w betonie, jeśli kołnierz ma pozostać niewidoczny. Uwaga Stosowana przy niskim parciu wody. 50 Ø ,037 Klucz do zatyczek śrubowych MX 15 Do trzymania zatyczek śrubowych MX 84 MF i MX 50 MF ,184 Korek magnetyczny MX Stosowany do MAXIMO. Używany ze ściągiem MX. Uwaga Stosowany do betonu wodoszczelnego lub betonu architektonicznego. Montaż obustronny. Ø ,893 Osprzęt Klucz do korków magnetycznych MX ,265 Korek betonowy DK UNI 58/52 Do zamykania otworów po ściągach stożkami uszczelniającymi DK DW 15/55, DW 20/55, DW 26/55 i stożkami ściągowymi SK DW 15. Uwaga Opakowanie: 50 sztuk. Ø58,5 Ø
