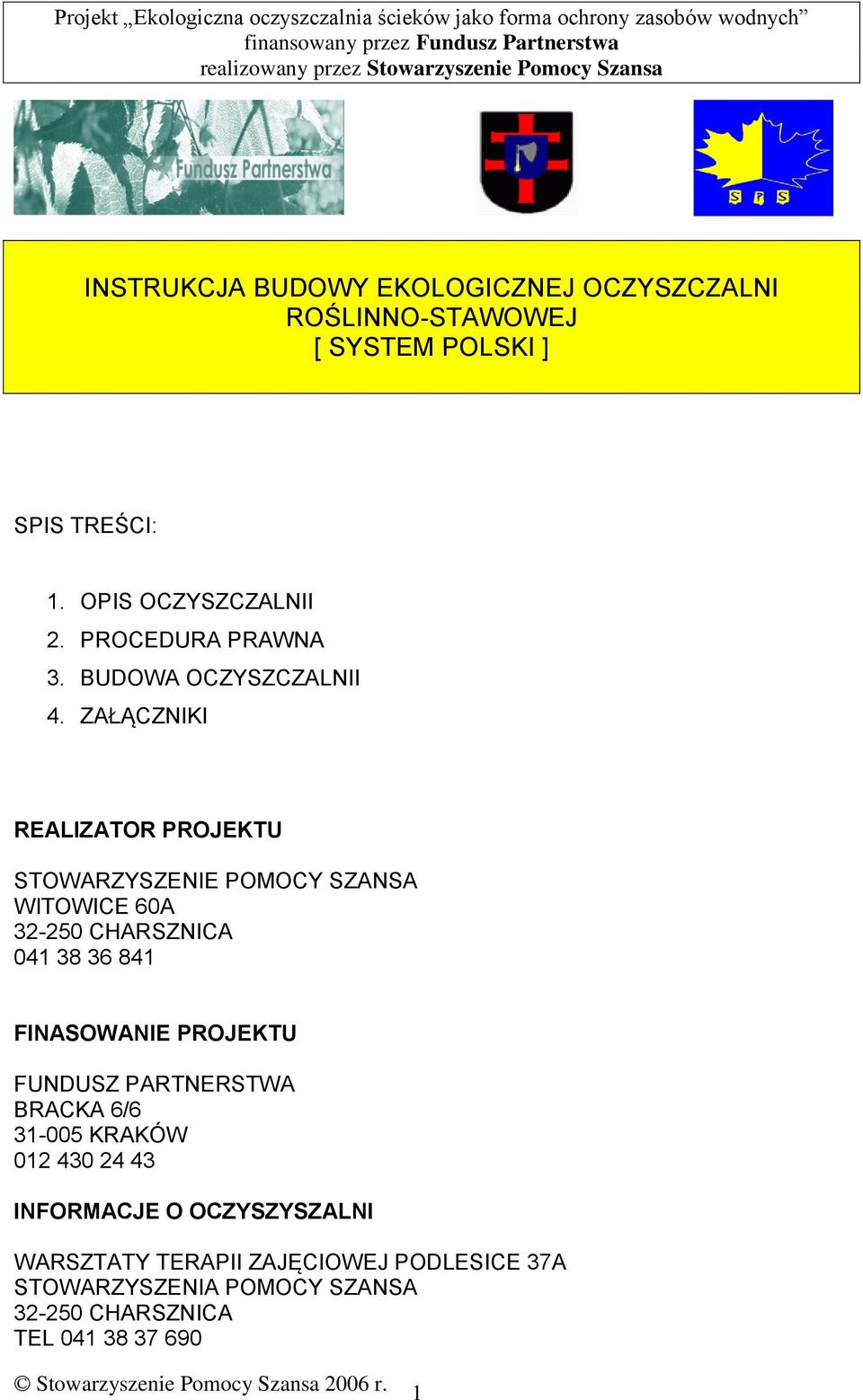

1 INSTRUKCJA BUDOWY EKOLOGICZNEJ OCZYSZCZALNI ROŚLINNO-STAWOWEJ [ SYSTEM POLSKI ] SPIS TREŚCI: 1. OPIS OCZYSZCZALNII 2. PROCEDURA PRAWNA 3. BUDOWA OCZYSZCZALNII 4. ZAŁĄCZNIKI REALIZATOR PROJEKTU STOWARZYSZENIE POMOCY SZANSA WITOWICE 60A CHARSZNICA FINASOWANIE PROJEKTU FUNDUSZ PARTNERSTWA BRACKA 6/ KRAKÓW INFORMACJE O OCZYSZYSZALNI WARSZTATY TERAPII ZAJĘCIOWEJ PODLESICE 37A STOWARZYSZENIA POMOCY SZANSA CHARSZNICA TEL

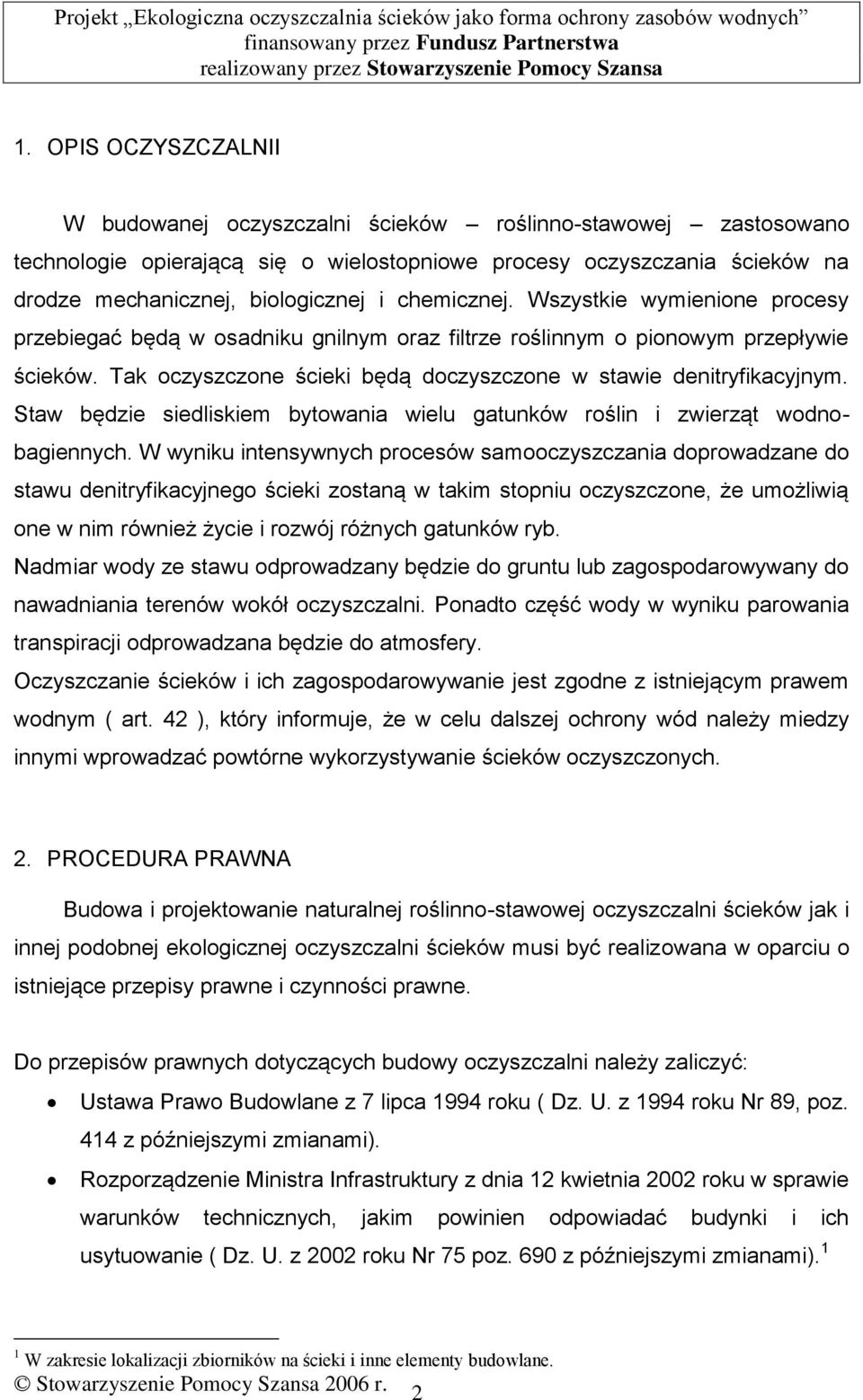

2 1. OPIS OCZYSZCZALNII W budowanej oczyszczalni ścieków roślinno-stawowej zastosowano technologie opierającą się o wielostopniowe procesy oczyszczania ścieków na drodze mechanicznej, biologicznej i chemicznej. Wszystkie wymienione procesy przebiegać będą w osadniku gnilnym oraz filtrze roślinnym o pionowym przepływie ścieków. Tak oczyszczone ścieki będą doczyszczone w stawie denitryfikacyjnym. Staw będzie siedliskiem bytowania wielu gatunków roślin i zwierząt wodnobagiennych. W wyniku intensywnych procesów samooczyszczania doprowadzane do stawu denitryfikacyjnego ścieki zostaną w takim stopniu oczyszczone, że umożliwią one w nim również życie i rozwój różnych gatunków ryb. Nadmiar wody ze stawu odprowadzany będzie do gruntu lub zagospodarowywany do nawadniania terenów wokół oczyszczalni. Ponadto część wody w wyniku parowania transpiracji odprowadzana będzie do atmosfery. Oczyszczanie ścieków i ich zagospodarowywanie jest zgodne z istniejącym prawem wodnym ( art. 42 ), który informuje, że w celu dalszej ochrony wód należy miedzy innymi wprowadzać powtórne wykorzystywanie ścieków oczyszczonych. 2. PROCEDURA PRAWNA Budowa i projektowanie naturalnej roślinno-stawowej oczyszczalni ścieków jak i innej podobnej ekologicznej oczyszczalni ścieków musi być realizowana w oparciu o istniejące przepisy prawne i czynności prawne. Do przepisów prawnych dotyczących budowy oczyszczalni należy zaliczyć: Ustawa Prawo Budowlane z 7 lipca 1994 roku ( Dz. U. z 1994 roku Nr 89, poz. 414 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinien odpowiadać budynki i ich usytuowanie ( Dz. U. z 2002 roku Nr 75 poz. 690 z późniejszymi zmianami). 1 1 W zakresie lokalizacji zbiorników na ścieki i inne elementy budowlane. 2

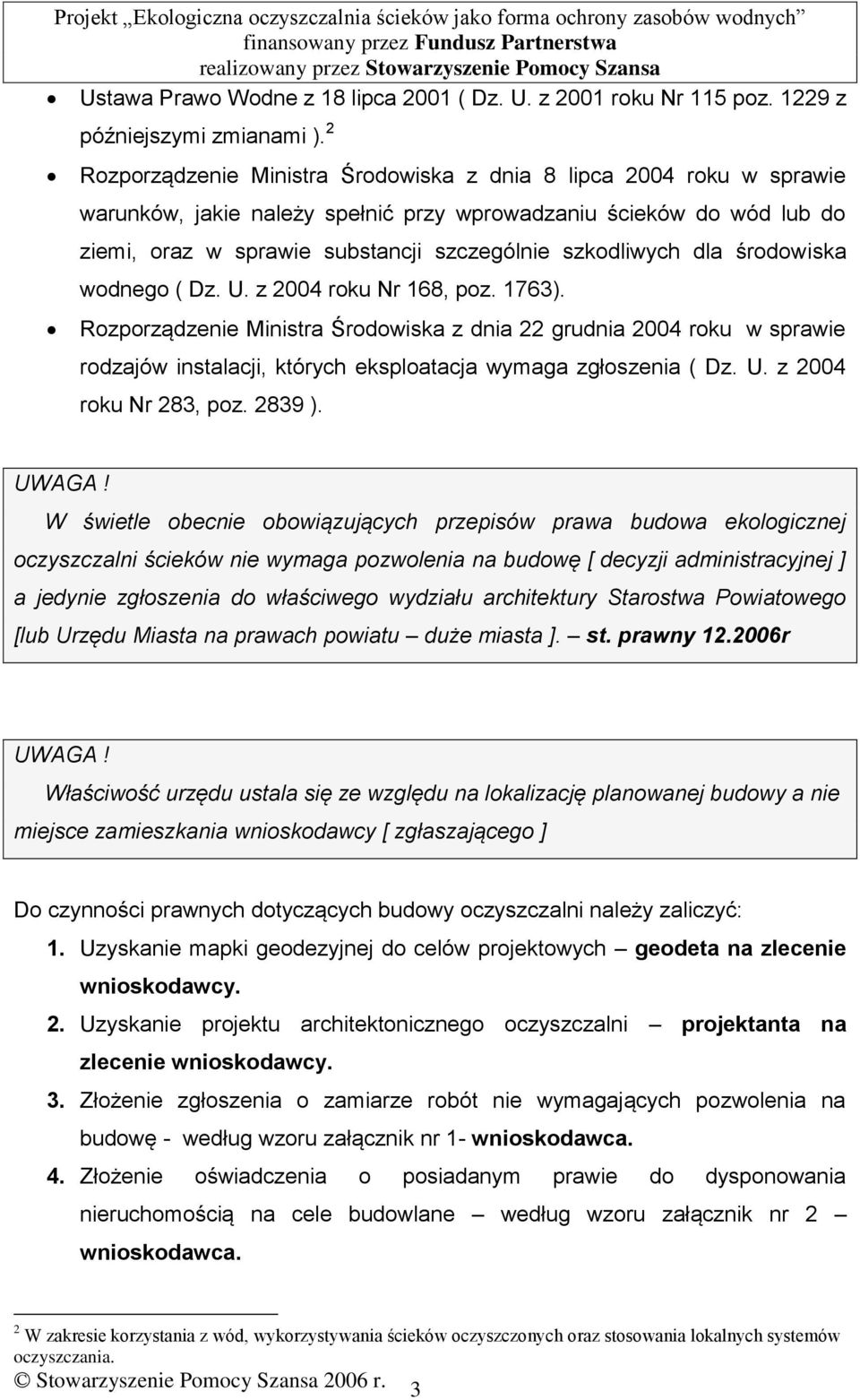

3 Ustawa Prawo Wodne z 18 lipca 2001 ( Dz. U. z 2001 roku Nr 115 poz z późniejszymi zmianami ). 2 Rozporządzenie Ministra Środowiska z dnia 8 lipca 2004 roku w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego ( Dz. U. z 2004 roku Nr 168, poz. 1763). Rozporządzenie Ministra Środowiska z dnia 22 grudnia 2004 roku w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia ( Dz. U. z 2004 roku Nr 283, poz ). W świetle obecnie obowiązujących przepisów prawa budowa ekologicznej oczyszczalni ścieków nie wymaga pozwolenia na budowę [ decyzji administracyjnej ] a jedynie zgłoszenia do właściwego wydziału architektury Starostwa Powiatowego [lub Urzędu Miasta na prawach powiatu duże miasta ]. st. prawny r Właściwość urzędu ustala się ze względu na lokalizację planowanej budowy a nie miejsce zamieszkania wnioskodawcy [ zgłaszającego ] Do czynności prawnych dotyczących budowy oczyszczalni należy zaliczyć: 1. Uzyskanie mapki geodezyjnej do celów projektowych geodeta na zlecenie wnioskodawcy. 2. Uzyskanie projektu architektonicznego oczyszczalni projektanta na zlecenie wnioskodawcy. 3. Złożenie zgłoszenia o zamiarze robót nie wymagających pozwolenia na budowę - według wzoru załącznik nr 1- wnioskodawca. 4. Złożenie oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane według wzoru załącznik nr 2 wnioskodawca. 2 W zakresie korzystania z wód, wykorzystywania ścieków oczyszczonych oraz stosowania lokalnych systemów oczyszczania. 3

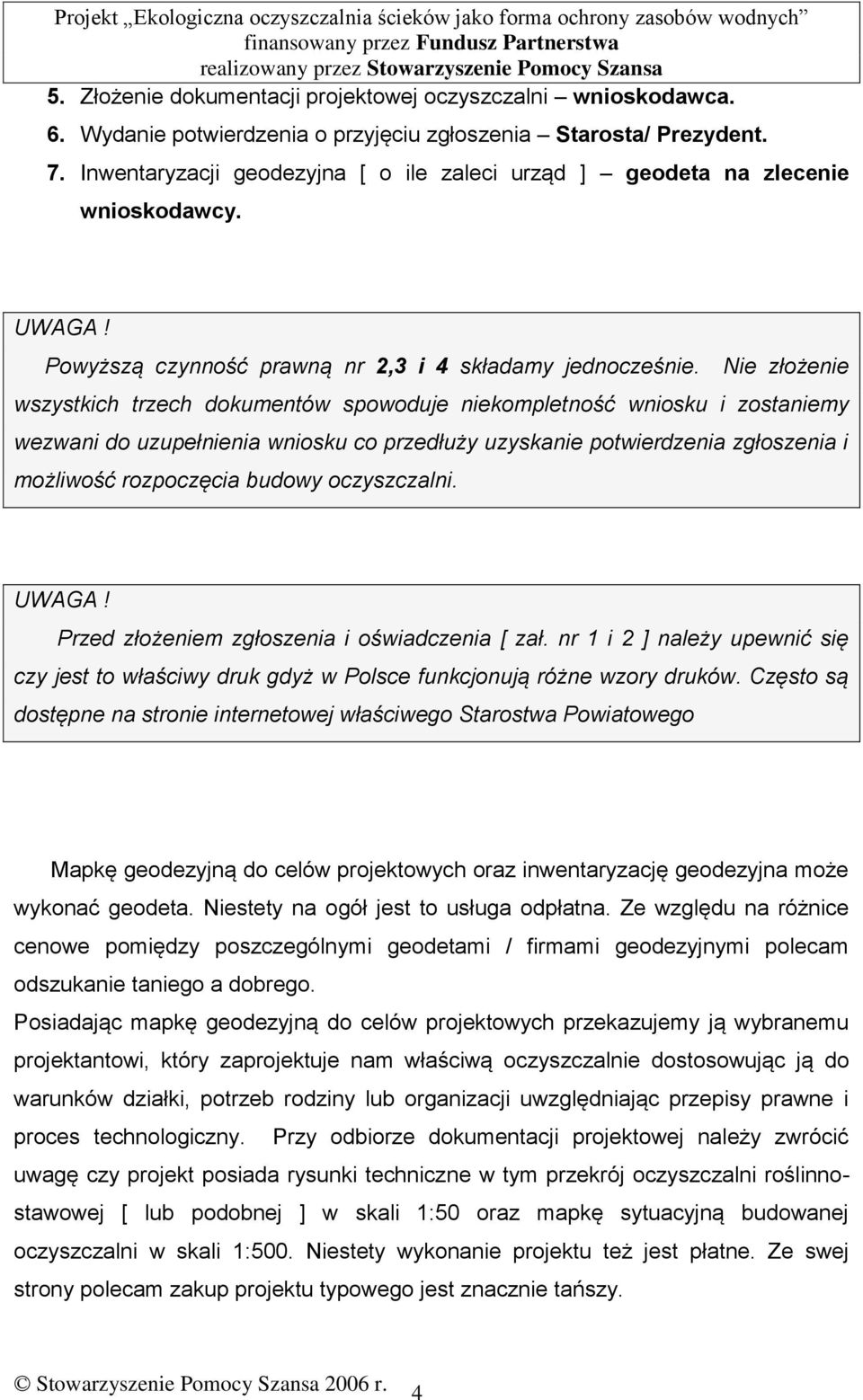

4 5. Złożenie dokumentacji projektowej oczyszczalni wnioskodawca. 6. Wydanie potwierdzenia o przyjęciu zgłoszenia Starosta/ Prezydent. 7. Inwentaryzacji geodezyjna [ o ile zaleci urząd ] geodeta na zlecenie wnioskodawcy. Powyższą czynność prawną nr 2,3 i 4 składamy jednocześnie. Nie złożenie wszystkich trzech dokumentów spowoduje niekompletność wniosku i zostaniemy wezwani do uzupełnienia wniosku co przedłuży uzyskanie potwierdzenia zgłoszenia i możliwość rozpoczęcia budowy oczyszczalni. Przed złożeniem zgłoszenia i oświadczenia [ zał. nr 1 i 2 ] należy upewnić się czy jest to właściwy druk gdyż w Polsce funkcjonują różne wzory druków. Często są dostępne na stronie internetowej właściwego Starostwa Powiatowego Mapkę geodezyjną do celów projektowych oraz inwentaryzację geodezyjna może wykonać geodeta. Niestety na ogół jest to usługa odpłatna. Ze względu na różnice cenowe pomiędzy poszczególnymi geodetami / firmami geodezyjnymi polecam odszukanie taniego a dobrego. Posiadając mapkę geodezyjną do celów projektowych przekazujemy ją wybranemu projektantowi, który zaprojektuje nam właściwą oczyszczalnie dostosowując ją do warunków działki, potrzeb rodziny lub organizacji uwzględniając przepisy prawne i proces technologiczny. Przy odbiorze dokumentacji projektowej należy zwrócić uwagę czy projekt posiada rysunki techniczne w tym przekrój oczyszczalni roślinnostawowej [ lub podobnej ] w skali 1:50 oraz mapkę sytuacyjną budowanej oczyszczalni w skali 1:500. Niestety wykonanie projektu też jest płatne. Ze swej strony polecam zakup projektu typowego jest znacznie tańszy. 4

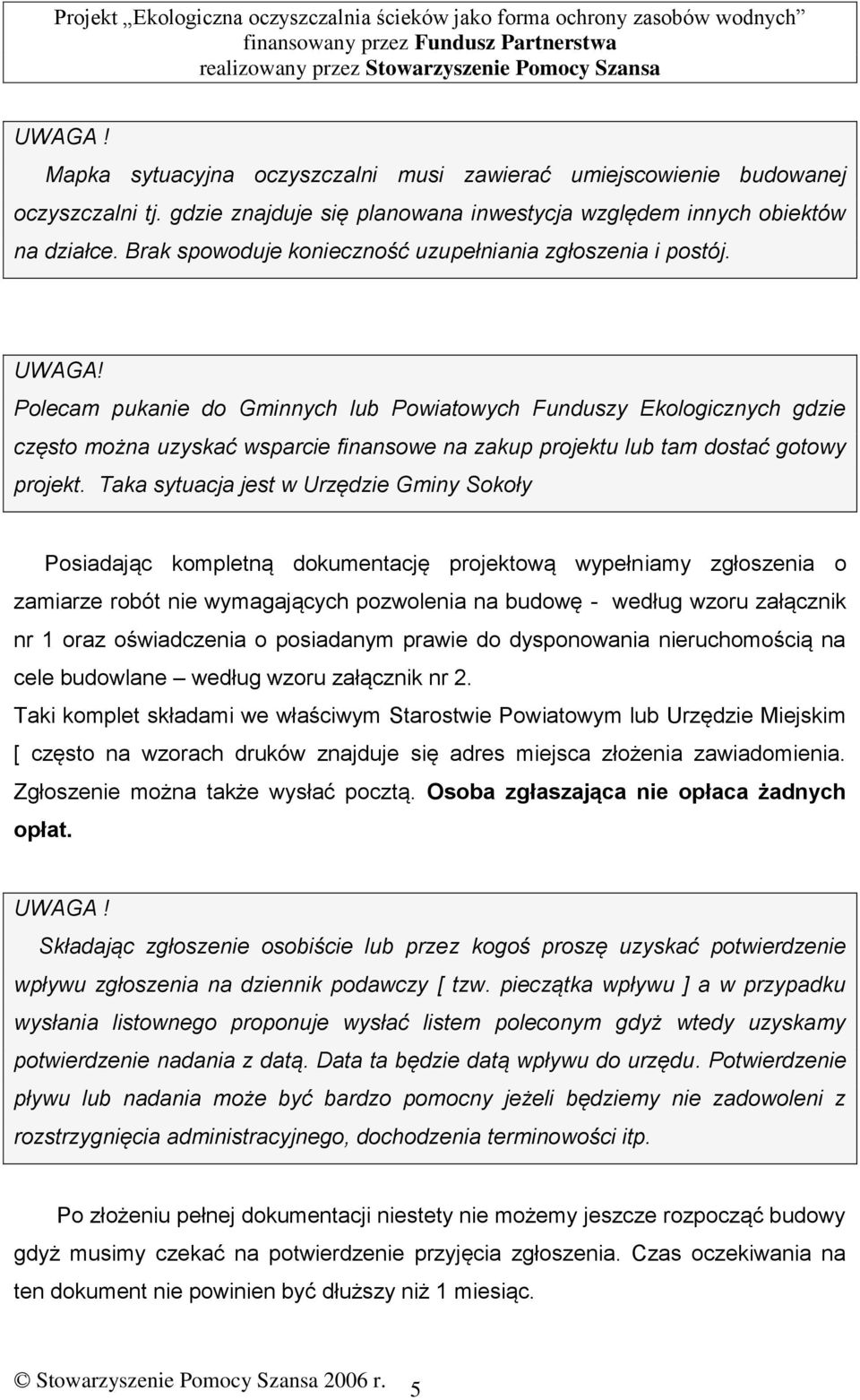

5 Mapka sytuacyjna oczyszczalni musi zawierać umiejscowienie budowanej oczyszczalni tj. gdzie znajduje się planowana inwestycja względem innych obiektów na działce. Brak spowoduje konieczność uzupełniania zgłoszenia i postój. UWAGA! Polecam pukanie do Gminnych lub Powiatowych Funduszy Ekologicznych gdzie często można uzyskać wsparcie finansowe na zakup projektu lub tam dostać gotowy projekt. Taka sytuacja jest w Urzędzie Gminy Sokoły Posiadając kompletną dokumentację projektową wypełniamy zgłoszenia o zamiarze robót nie wymagających pozwolenia na budowę - według wzoru załącznik nr 1 oraz oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane według wzoru załącznik nr 2. Taki komplet składami we właściwym Starostwie Powiatowym lub Urzędzie Miejskim [ często na wzorach druków znajduje się adres miejsca złożenia zawiadomienia. Zgłoszenie można także wysłać pocztą. Osoba zgłaszająca nie opłaca żadnych opłat. Składając zgłoszenie osobiście lub przez kogoś proszę uzyskać potwierdzenie wpływu zgłoszenia na dziennik podawczy [ tzw. pieczątka wpływu ] a w przypadku wysłania listownego proponuje wysłać listem poleconym gdyż wtedy uzyskamy potwierdzenie nadania z datą. Data ta będzie datą wpływu do urzędu. Potwierdzenie pływu lub nadania może być bardzo pomocny jeżeli będziemy nie zadowoleni z rozstrzygnięcia administracyjnego, dochodzenia terminowości itp. Po złożeniu pełnej dokumentacji niestety nie możemy jeszcze rozpocząć budowy gdyż musimy czekać na potwierdzenie przyjęcia zgłoszenia. Czas oczekiwania na ten dokument nie powinien być dłuższy niż 1 miesiąc. 5

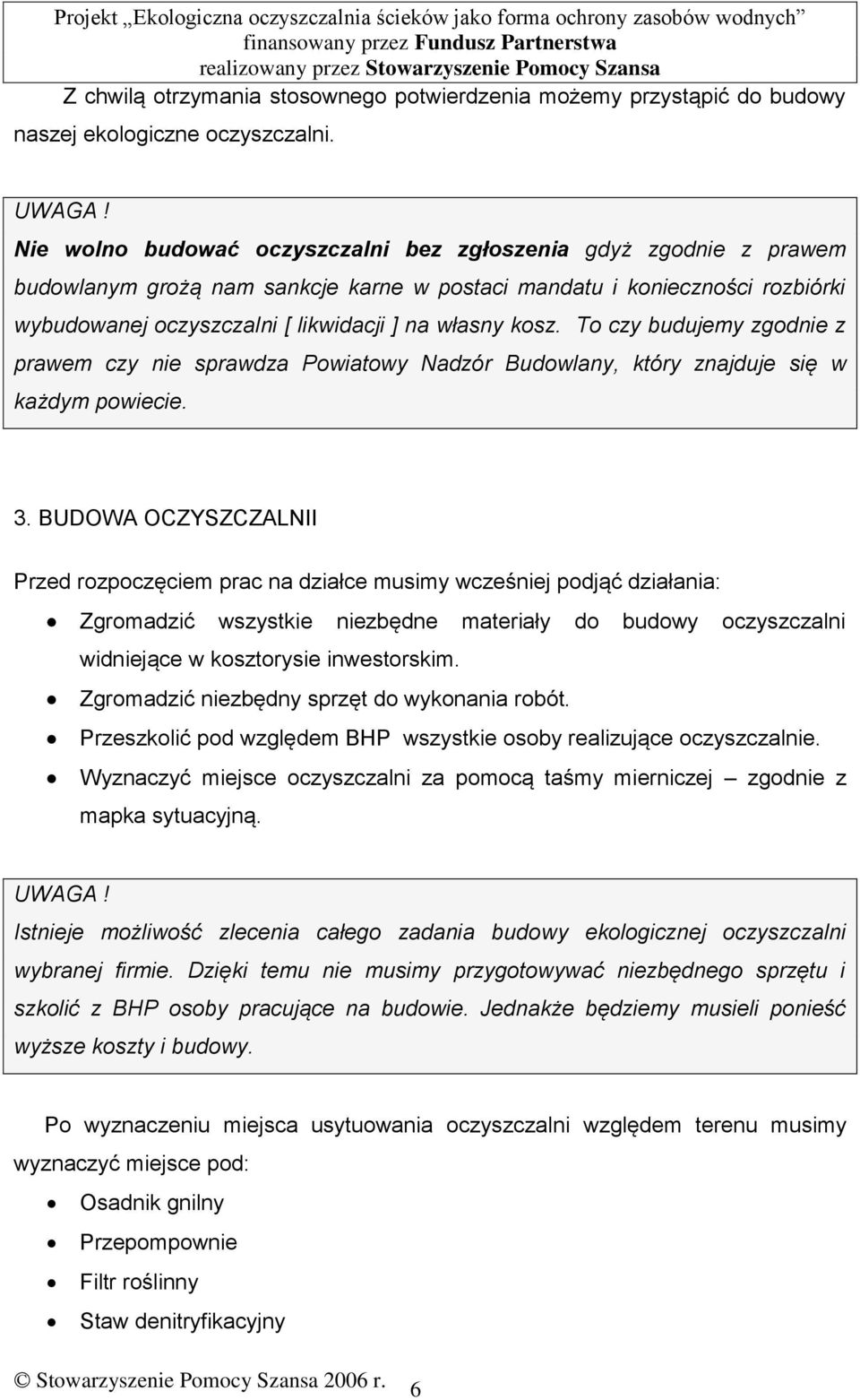

6 Z chwilą otrzymania stosownego potwierdzenia możemy przystąpić do budowy naszej ekologiczne oczyszczalni. Nie wolno budować oczyszczalni bez zgłoszenia gdyż zgodnie z prawem budowlanym grożą nam sankcje karne w postaci mandatu i konieczności rozbiórki wybudowanej oczyszczalni [ likwidacji ] na własny kosz. To czy budujemy zgodnie z prawem czy nie sprawdza Powiatowy Nadzór Budowlany, który znajduje się w każdym powiecie. 3. BUDOWA OCZYSZCZALNII Przed rozpoczęciem prac na działce musimy wcześniej podjąć działania: Zgromadzić wszystkie niezbędne materiały do budowy oczyszczalni widniejące w kosztorysie inwestorskim. Zgromadzić niezbędny sprzęt do wykonania robót. Przeszkolić pod względem BHP wszystkie osoby realizujące oczyszczalnie. Wyznaczyć miejsce oczyszczalni za pomocą taśmy mierniczej zgodnie z mapka sytuacyjną. Istnieje możliwość zlecenia całego zadania budowy ekologicznej oczyszczalni wybranej firmie. Dzięki temu nie musimy przygotowywać niezbędnego sprzętu i szkolić z BHP osoby pracujące na budowie. Jednakże będziemy musieli ponieść wyższe koszty i budowy. Po wyznaczeniu miejsca usytuowania oczyszczalni względem terenu musimy wyznaczyć miejsce pod: Osadnik gnilny Przepompownie Filtr roślinny Staw denitryfikacyjny 6

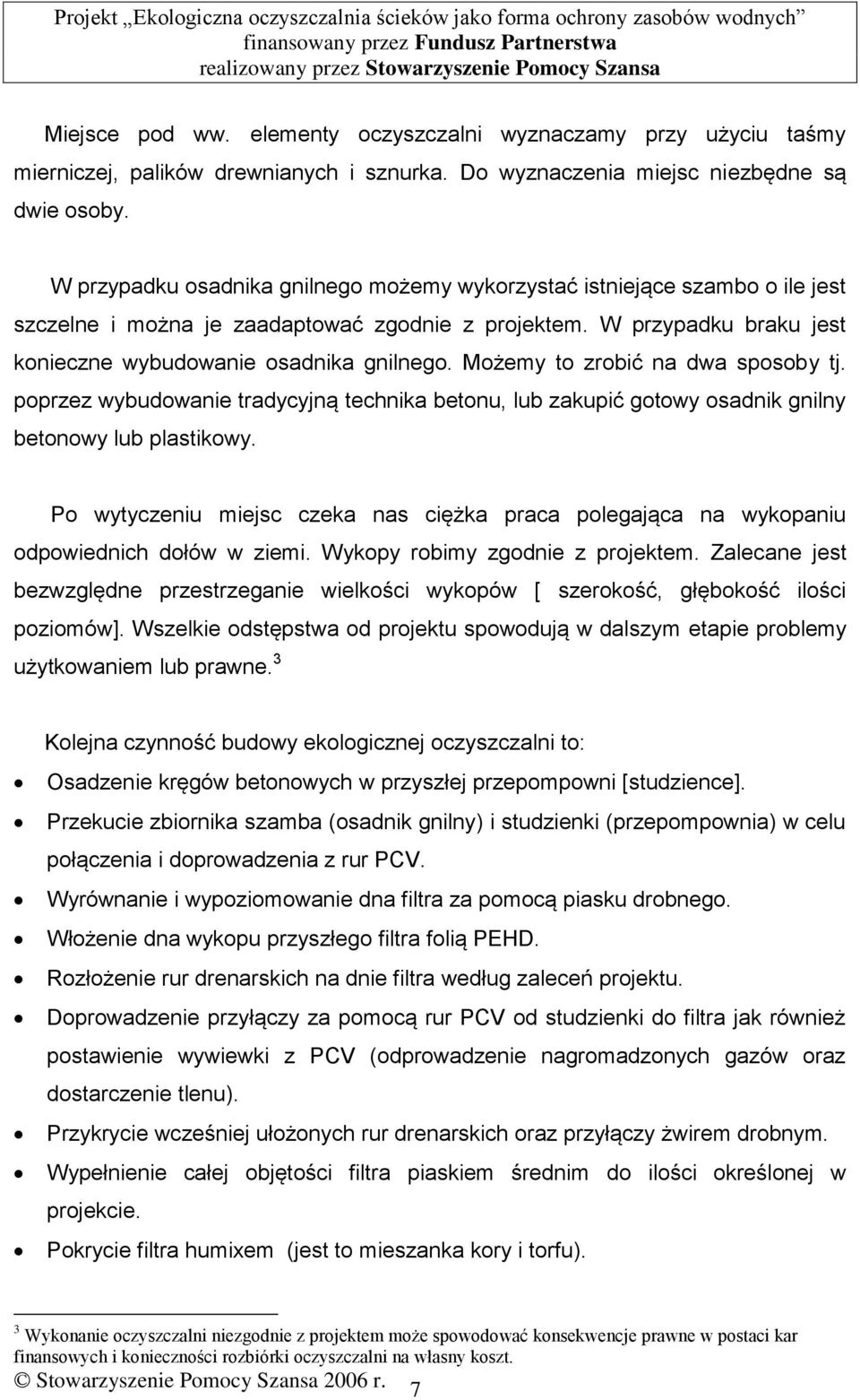

7 Miejsce pod ww. elementy oczyszczalni wyznaczamy przy użyciu taśmy mierniczej, palików drewnianych i sznurka. Do wyznaczenia miejsc niezbędne są dwie osoby. W przypadku osadnika gnilnego możemy wykorzystać istniejące szambo o ile jest szczelne i można je zaadaptować zgodnie z projektem. W przypadku braku jest konieczne wybudowanie osadnika gnilnego. Możemy to zrobić na dwa sposoby tj. poprzez wybudowanie tradycyjną technika betonu, lub zakupić gotowy osadnik gnilny betonowy lub plastikowy. Po wytyczeniu miejsc czeka nas ciężka praca polegająca na wykopaniu odpowiednich dołów w ziemi. Wykopy robimy zgodnie z projektem. Zalecane jest bezwzględne przestrzeganie wielkości wykopów [ szerokość, głębokość ilości poziomów]. Wszelkie odstępstwa od projektu spowodują w dalszym etapie problemy użytkowaniem lub prawne. 3 Kolejna czynność budowy ekologicznej oczyszczalni to: Osadzenie kręgów betonowych w przyszłej przepompowni [studzience]. Przekucie zbiornika szamba (osadnik gnilny) i studzienki (przepompownia) w celu połączenia i doprowadzenia z rur PCV. Wyrównanie i wypoziomowanie dna filtra za pomocą piasku drobnego. Włożenie dna wykopu przyszłego filtra folią PEHD. Rozłożenie rur drenarskich na dnie filtra według zaleceń projektu. Doprowadzenie przyłączy za pomocą rur PCV od studzienki do filtra jak również postawienie wywiewki z PCV (odprowadzenie nagromadzonych gazów oraz dostarczenie tlenu). Przykrycie wcześniej ułożonych rur drenarskich oraz przyłączy żwirem drobnym. Wypełnienie całej objętości filtra piaskiem średnim do ilości określonej w projekcie. Pokrycie filtra humixem (jest to mieszanka kory i torfu). 3 Wykonanie oczyszczalni niezgodnie z projektem może spowodować konsekwencje prawne w postaci kar finansowych i konieczności rozbiórki oczyszczalni na własny koszt. 7

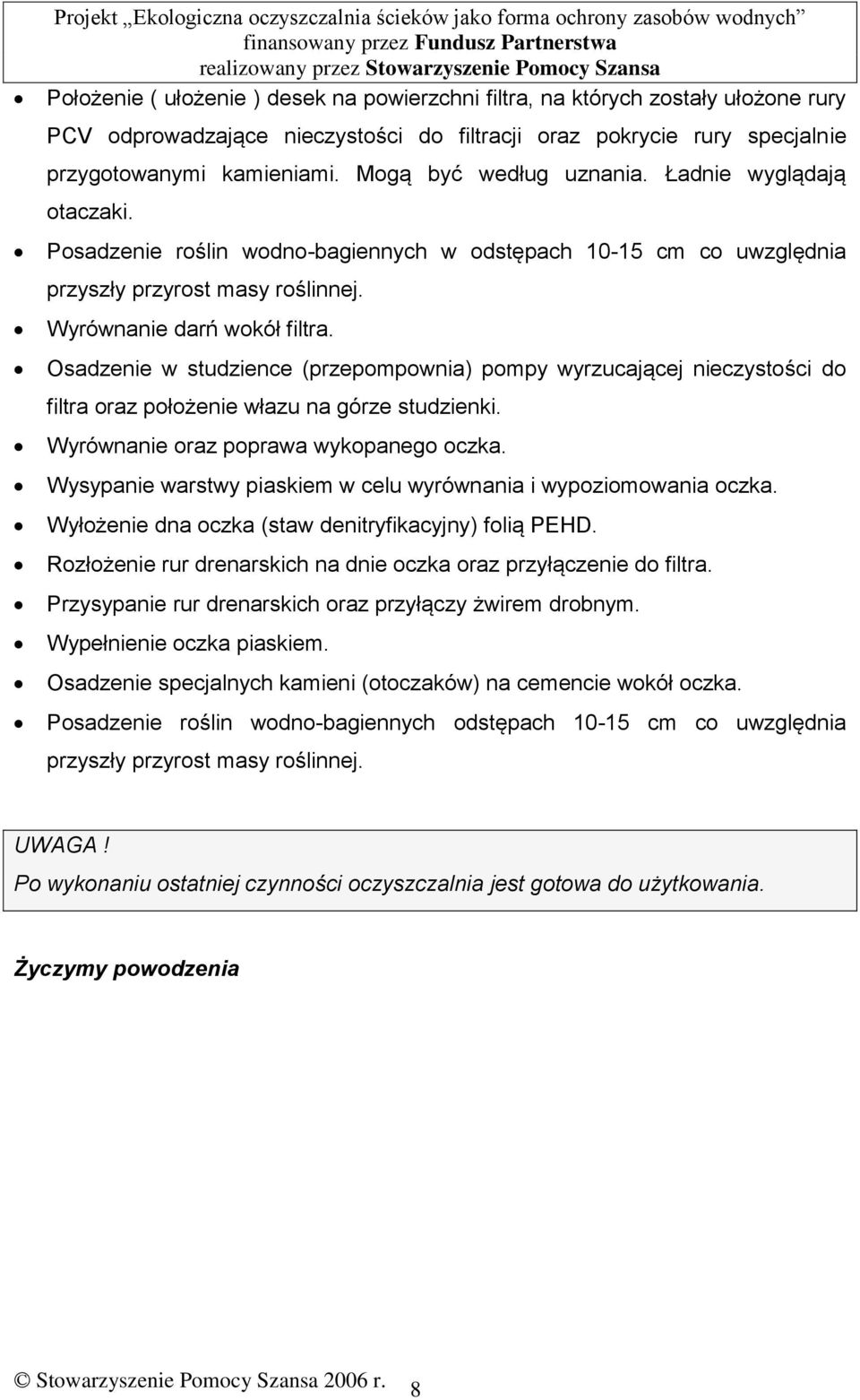

8 Projekt Ekologiczna oczyszczalnia ścieków jako forma ochrony zasobów wodnych Położenie ( ułożenie ) desek na powierzchni filtra, na których zostały ułożone rury PCV odprowadzające nieczystości do filtracji oraz pokrycie rury specjalnie przygotowanymi kamieniami. Mogą być według uznania. Ładnie wyglądają otaczaki. Posadzenie roślin wodno-bagiennych w odstępach cm co uwzględnia przyszły przyrost masy roślinnej. Wyrównanie darń wokół filtra. Osadzenie w studzience (przepompownia) pompy wyrzucającej nieczystości do filtra oraz położenie włazu na górze studzienki. Wyrównanie oraz poprawa wykopanego oczka. Wysypanie warstwy piaskiem w celu wyrównania i wypoziomowania oczka. Wyłożenie dna oczka (staw denitryfikacyjny) folią PEHD. Rozłożenie rur drenarskich na dnie oczka oraz przyłączenie do filtra. Przysypanie rur drenarskich oraz przyłączy żwirem drobnym. Wypełnienie oczka piaskiem. Osadzenie specjalnych kamieni (otoczaków) na cemencie wokół oczka. Posadzenie roślin wodno-bagiennych odstępach cm co uwzględnia przyszły przyrost masy roślinnej. Po wykonaniu ostatniej czynności oczyszczalnia jest gotowa do użytkowania. Życzymy powodzenia 8

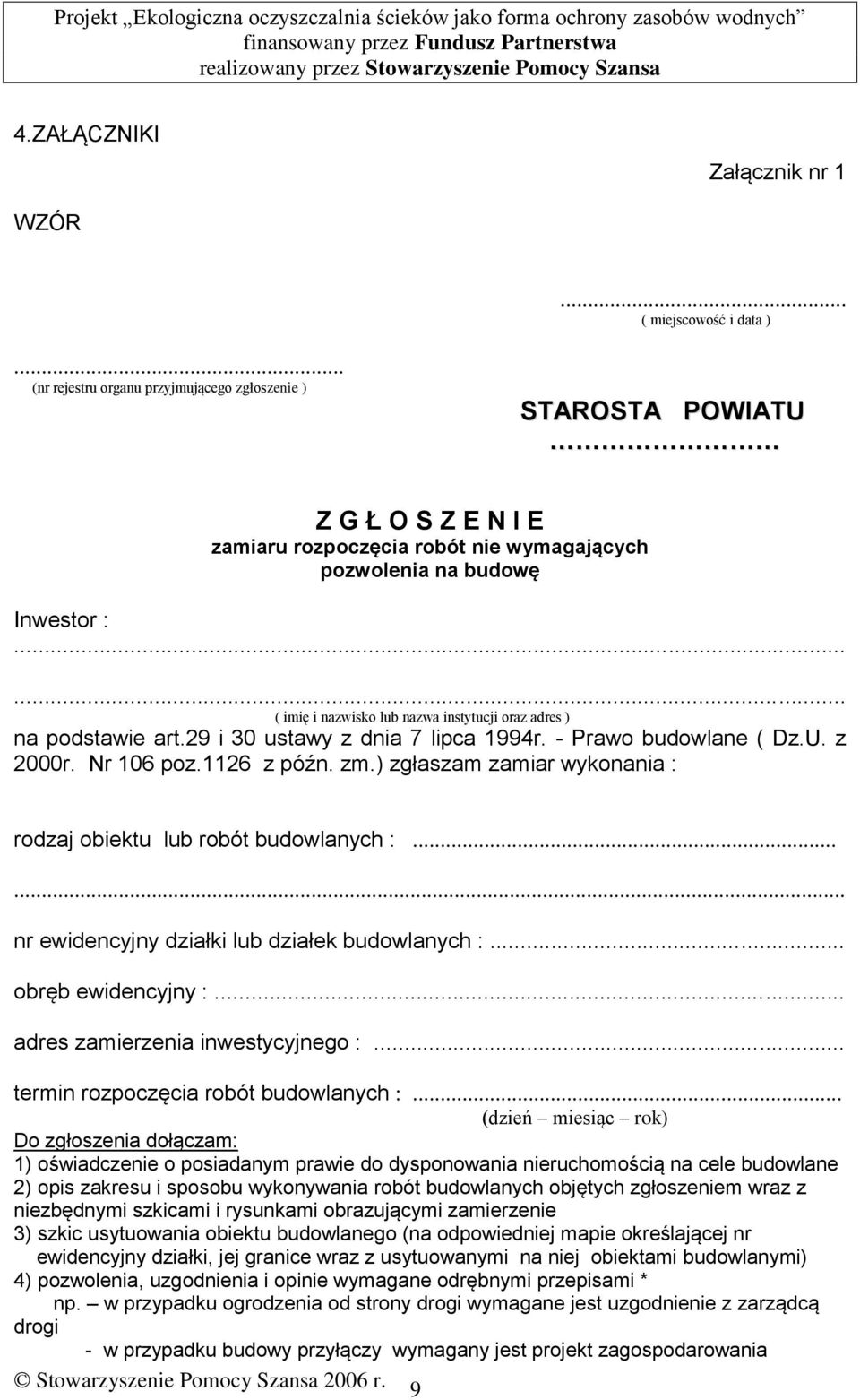

9 4.ZAŁĄCZNIKI Załącznik nr 1 WZÓR... ( miejscowość i data )... (nr rejestru organu przyjmującego zgłoszenie ) STAROSTA POWIATU Z G Ł O S Z E N I E zamiaru rozpoczęcia robót nie wymagających pozwolenia na budowę Inwestor : ( imię i nazwisko lub nazwa instytucji oraz adres ) na podstawie art.29 i 30 ustawy z dnia 7 lipca 1994r. - Prawo budowlane ( Dz.U. z 2000r. Nr 106 poz.1126 z późn. zm.) zgłaszam zamiar wykonania : rodzaj obiektu lub robót budowlanych : nr ewidencyjny działki lub działek budowlanych :... obręb ewidencyjny :... adres zamierzenia inwestycyjnego :... termin rozpoczęcia robót budowlanych :... (dzień miesiąc rok) Do zgłoszenia dołączam: 1) oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 2) opis zakresu i sposobu wykonywania robót budowlanych objętych zgłoszeniem wraz z niezbędnymi szkicami i rysunkami obrazującymi zamierzenie 3) szkic usytuowania obiektu budowlanego (na odpowiedniej mapie określającej nr ewidencyjny działki, jej granice wraz z usytuowanymi na niej obiektami budowlanymi) 4) pozwolenia, uzgodnienia i opinie wymagane odrębnymi przepisami * np. w przypadku ogrodzenia od strony drogi wymagane jest uzgodnienie z zarządcą drogi - w przypadku budowy przyłączy wymagany jest projekt zagospodarowania 9

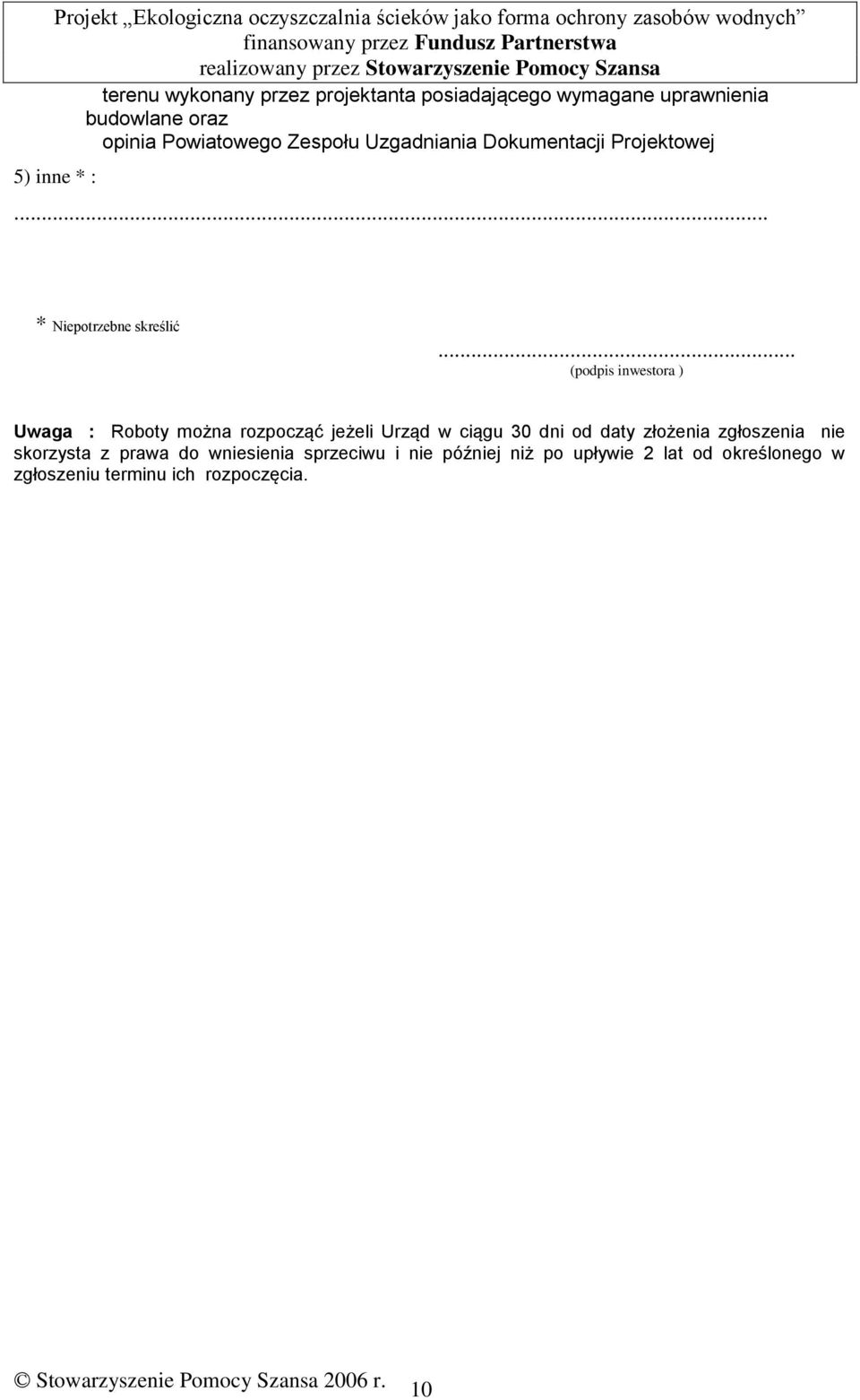

10 terenu wykonany przez projektanta posiadającego wymagane uprawnienia budowlane oraz opinia Powiatowego Zespołu Uzgadniania Dokumentacji Projektowej 5) inne * :... * Niepotrzebne skreślić... (podpis inwestora ) Uwaga : Roboty można rozpocząć jeżeli Urząd w ciągu 30 dni od daty złożenia zgłoszenia nie skorzysta z prawa do wniesienia sprzeciwu i nie później niż po upływie 2 lat od określonego w zgłoszeniu terminu ich rozpoczęcia. 10

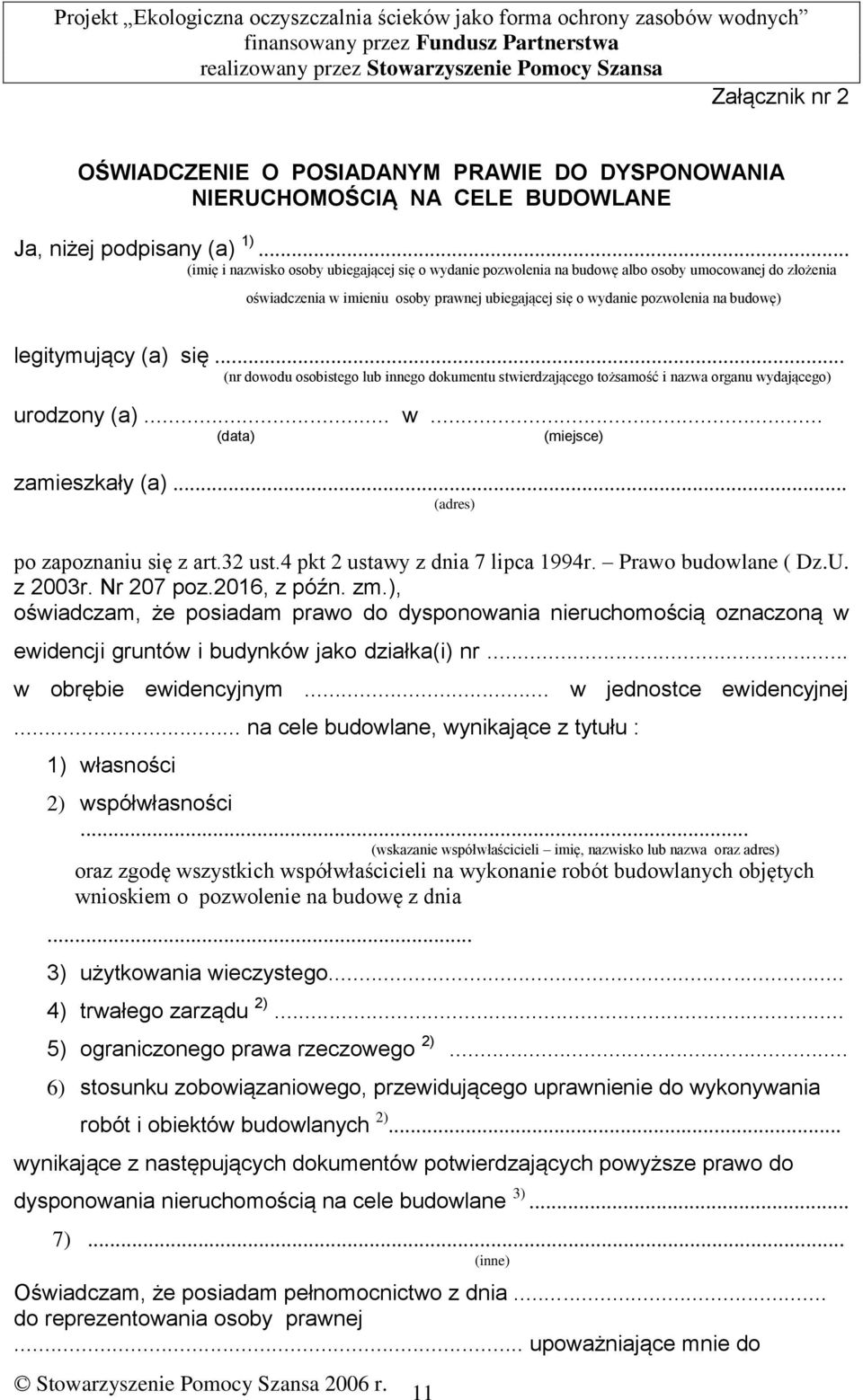

11 Załącznik nr 2 OŚWIADCZENIE O POSIADANYM PRAWIE DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE Ja, niżej podpisany (a) 1)... (imię i nazwisko osoby ubiegającej się o wydanie pozwolenia na budowę albo osoby umocowanej do złożenia oświadczenia w imieniu osoby prawnej ubiegającej się o wydanie pozwolenia na budowę) legitymujący (a) się... (nr dowodu osobistego lub innego dokumentu stwierdzającego tożsamość i nazwa organu wydającego) urodzony (a)... w... (data) (miejsce) zamieszkały (a)... (adres) po zapoznaniu się z art.32 ust.4 pkt 2 ustawy z dnia 7 lipca 1994r. Prawo budowlane ( Dz.U. z 2003r. Nr 207 poz.2016, z późn. zm.), oświadczam, że posiadam prawo do dysponowania nieruchomością oznaczoną w ewidencji gruntów i budynków jako działka(i) nr... w obrębie ewidencyjnym... w jednostce ewidencyjnej... na cele budowlane, wynikające z tytułu : 1) własności 2) współwłasności... (wskazanie współwłaścicieli imię, nazwisko lub nazwa oraz adres) oraz zgodę wszystkich współwłaścicieli na wykonanie robót budowlanych objętych wnioskiem o pozwolenie na budowę z dnia... 3) użytkowania wieczystego... 4) trwałego zarządu 2)... 5) ograniczonego prawa rzeczowego 2)... 6) stosunku zobowiązaniowego, przewidującego uprawnienie do wykonywania robót i obiektów budowlanych 2)... wynikające z następujących dokumentów potwierdzających powyższe prawo do dysponowania nieruchomością na cele budowlane 3)... 7)... (inne) Oświadczam, że posiadam pełnomocnictwo z dnia... do reprezentowania osoby prawnej... upoważniające mnie do 11

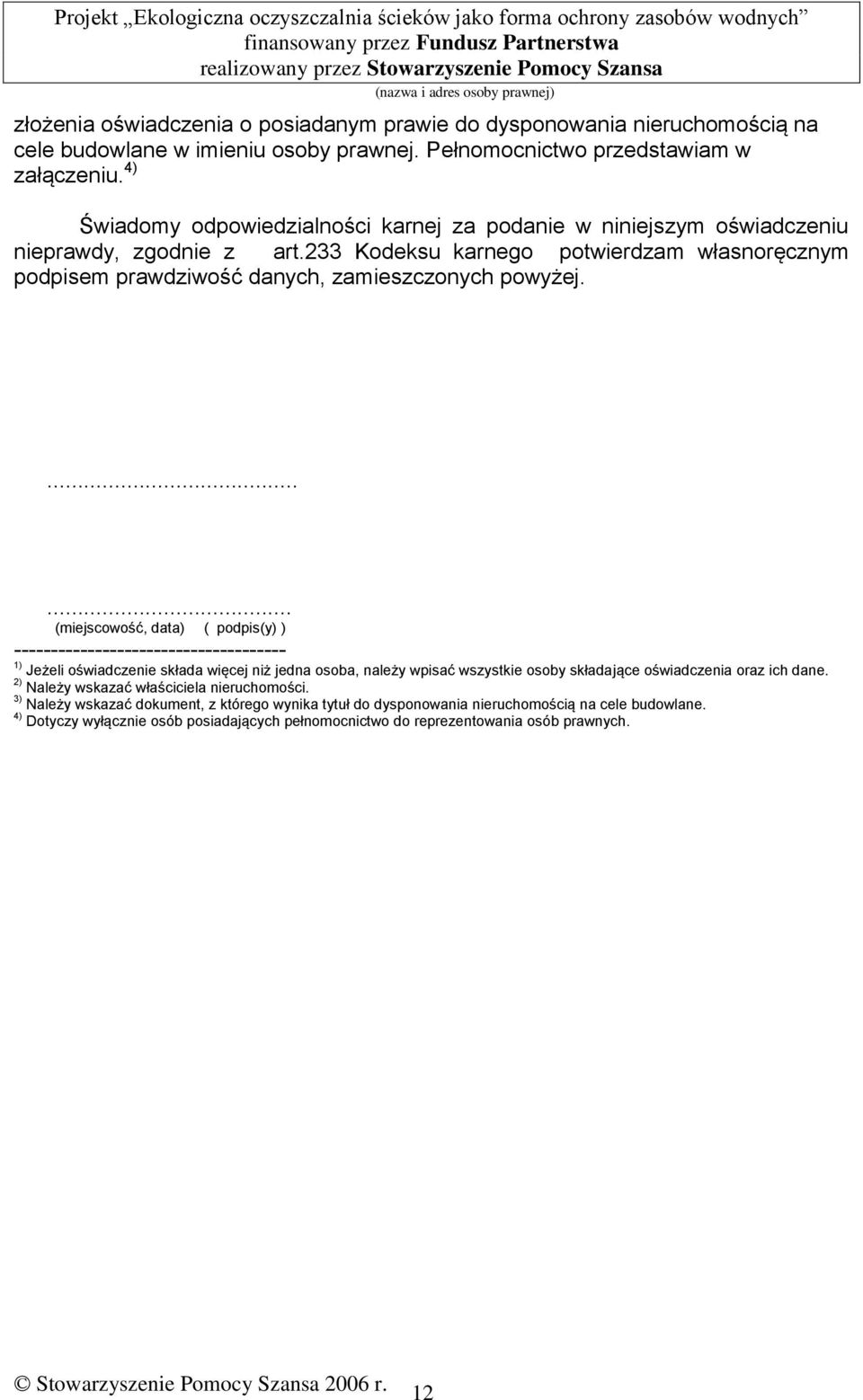

12 (nazwa i adres osoby prawnej) złożenia oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane w imieniu osoby prawnej. Pełnomocnictwo przedstawiam w załączeniu. 4) Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art.233 Kodeksu karnego potwierdzam własnoręcznym podpisem prawdziwość danych, zamieszczonych powyżej (miejscowość, data) ( podpis(y) ) ) Jeżeli oświadczenie składa więcej niż jedna osoba, należy wpisać wszystkie osoby składające oświadczenia oraz ich dane. 2) Należy wskazać właściciela nieruchomości. 3) Należy wskazać dokument, z którego wynika tytuł do dysponowania nieruchomością na cele budowlane. 4) Dotyczy wyłącznie osób posiadających pełnomocnictwo do reprezentowania osób prawnych. 12

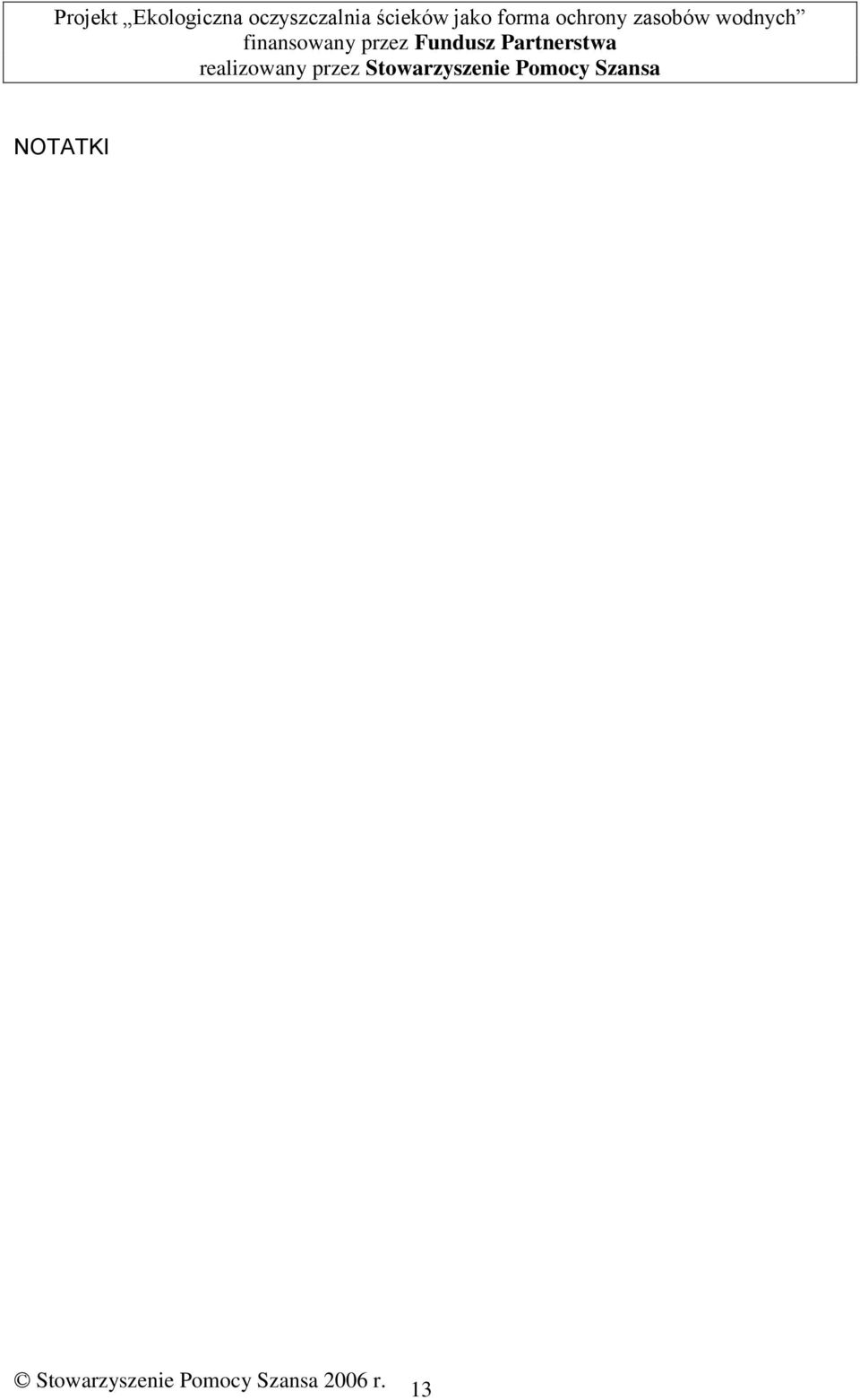

13 Schem NOTATKI 13

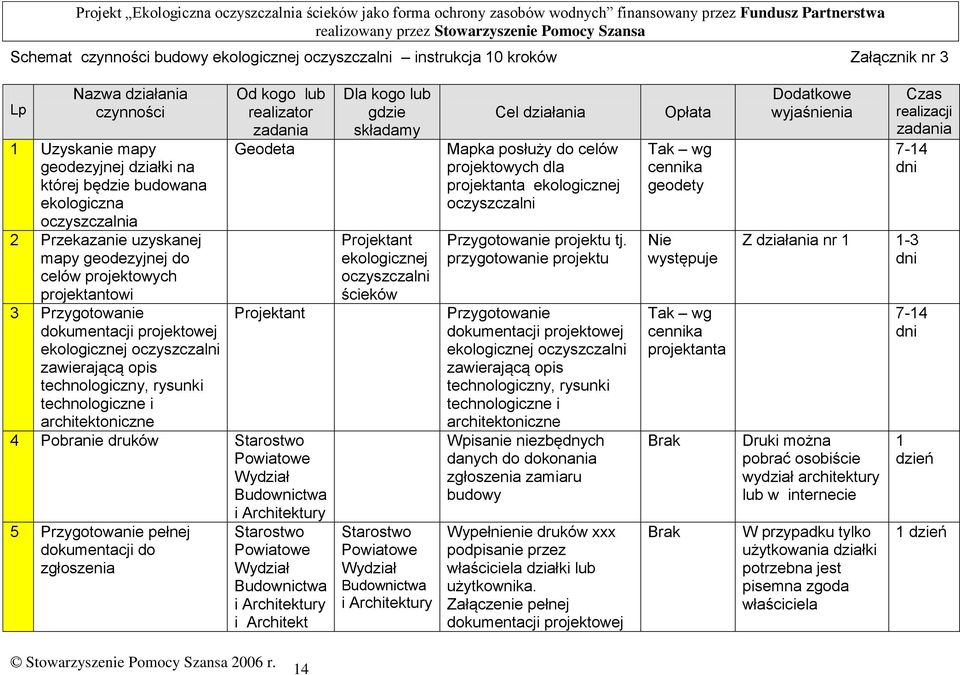

14 Schemat czynności budowy ekologicznej oczyszczalni instrukcja 10 kroków Załącznik nr 3 Lp Nazwa działania czynności 1 Uzyskanie mapy geodezyjnej działki na której będzie budowana ekologiczna oczyszczalnia 2 Przekazanie uzyskanej mapy geodezyjnej do celów projektowych projektantowi 3 Przygotowanie dokumentacji projektowej ekologicznej oczyszczalni zawierającą opis technologiczny, rysunki technologiczne i architektoniczne Od kogo lub realizator zadania Geodeta Projektant 4 Pobranie druków Starostwo Powiatowe Wydział Budownictwa i Architektury 5 Przygotowanie pełnej dokumentacji do zgłoszenia Starostwo Powiatowe Wydział Budownictwa i Architektury i Architekt Dla kogo lub gdzie składamy Projektant ekologicznej oczyszczalni ścieków Starostwo Powiatowe Wydział Budownictwa i Architektury Cel działania Mapka posłuży do celów projektowych dla projektanta ekologicznej oczyszczalni Przygotowanie projektu tj. przygotowanie projektu Przygotowanie dokumentacji projektowej ekologicznej oczyszczalni zawierającą opis technologiczny, rysunki technologiczne i architektoniczne Wpisanie niezbędnych danych do dokonania zgłoszenia zamiaru budowy Wypełnienie druków xxx podpisanie przez właściciela działki lub użytkownika. Załączenie pełnej dokumentacji projektowej Opłata Tak wg cennika geodety Nie występuje Tak wg cennika projektanta Brak Brak Dodatkowe wyjaśnienia Z działania nr dni Druki można pobrać osobiście wydział architektury lub w internecie W przypadku tylko użytkowania działki potrzebna jest pisemna zgoda właściciela Czas realizacji zadania 7-14 dni 7-14 dni 1 dzień 1 dzień 14

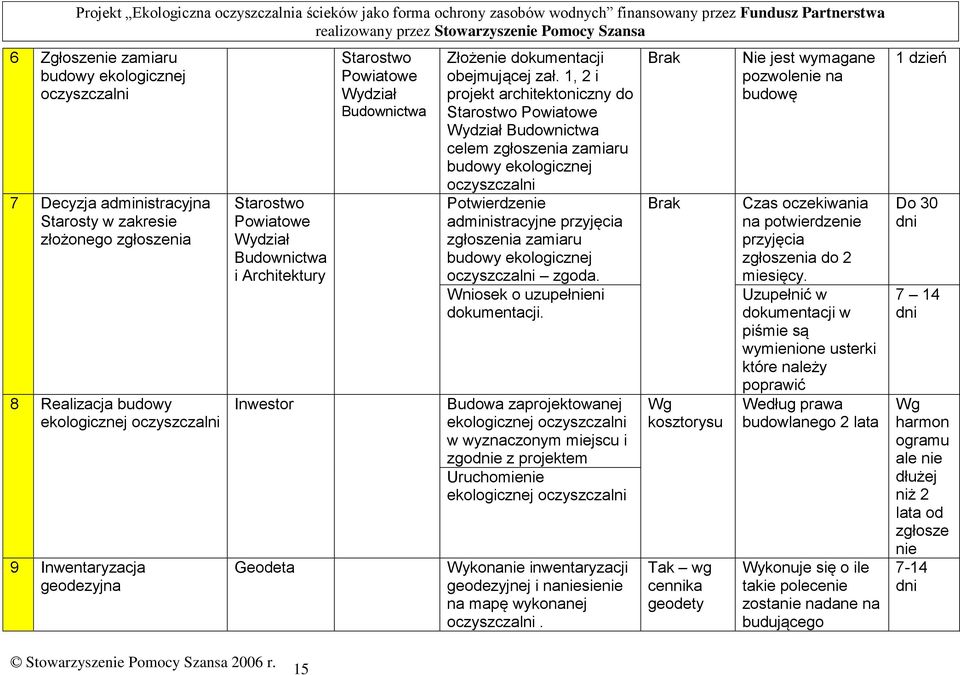

15 6 Zgłoszenie zamiaru budowy ekologicznej oczyszczalni 7 Decyzja administracyjna Starosty w zakresie złożonego zgłoszenia 8 Realizacja budowy ekologicznej oczyszczalni 9 Inwentaryzacja geodezyjna Starostwo Powiatowe Wydział Budownictwa i Architektury Inwestor Geodeta Starostwo Powiatowe Wydział Budownictwa Złożenie dokumentacji obejmującej zał. 1, 2 i projekt architektoniczny do Starostwo Powiatowe Wydział Budownictwa celem zgłoszenia zamiaru budowy ekologicznej oczyszczalni Potwierdzenie administracyjne przyjęcia zgłoszenia zamiaru budowy ekologicznej oczyszczalni zgoda. Wniosek o uzupełnieni dokumentacji. Budowa zaprojektowanej ekologicznej oczyszczalni w wyznaczonym miejscu i zgodnie z projektem Uruchomienie ekologicznej oczyszczalni Wykonanie inwentaryzacji geodezyjnej i naniesienie na mapę wykonanej oczyszczalni. Brak Brak Wg kosztorysu Tak wg cennika geodety Nie jest wymagane pozwolenie na budowę Czas oczekiwania na potwierdzenie przyjęcia zgłoszenia do 2 miesięcy. Uzupełnić w dokumentacji w piśmie są wymienione usterki które należy poprawić Według prawa budowlanego 2 lata Wykonuje się o ile takie polecenie zostanie nadane na budującego 1 dzień Do 30 dni 7 14 dni Wg harmon ogramu ale nie dłużej niż 2 lata od zgłosze nie 7-14 dni 15

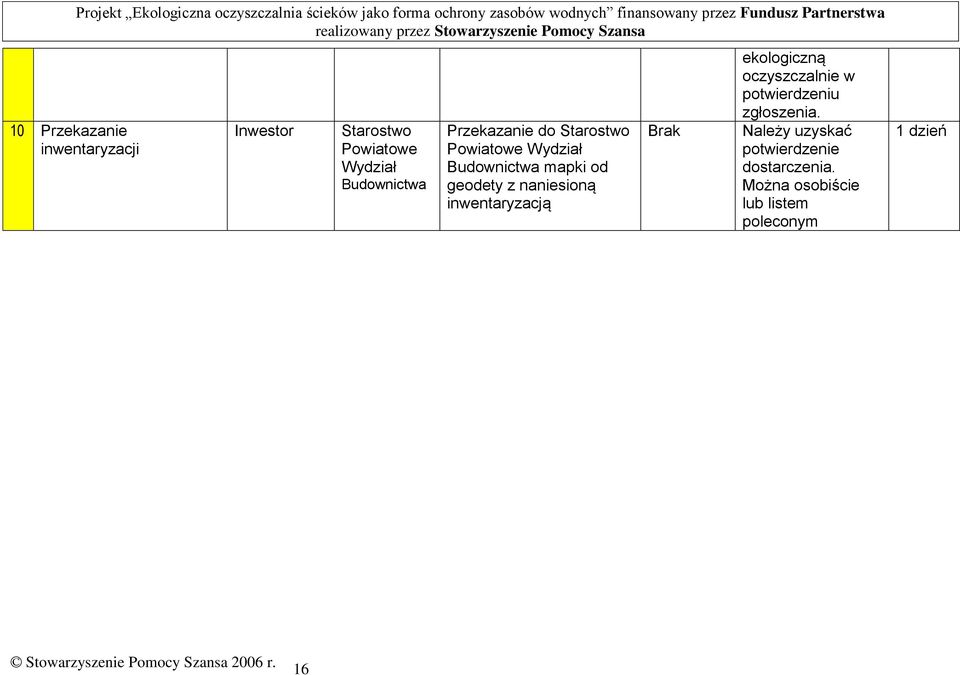

16 10 Przekazanie inwentaryzacji Inwestor Starostwo Powiatowe Wydział Budownictwa Przekazanie do Starostwo Powiatowe Wydział Budownictwa mapki od geodety z naniesioną inwentaryzacją Brak ekologiczną oczyszczalnie w potwierdzeniu zgłoszenia. Należy uzyskać potwierdzenie dostarczenia. Można osobiście lub listem poleconym 1 dzień 16
