Dźwiękochłonne sufitowe płyty modułowe. Innowacje od Siniat!

Transkrypt

1 Dźwiękochłonne sufitowe płyty modułowe Innowacje od Siniat!

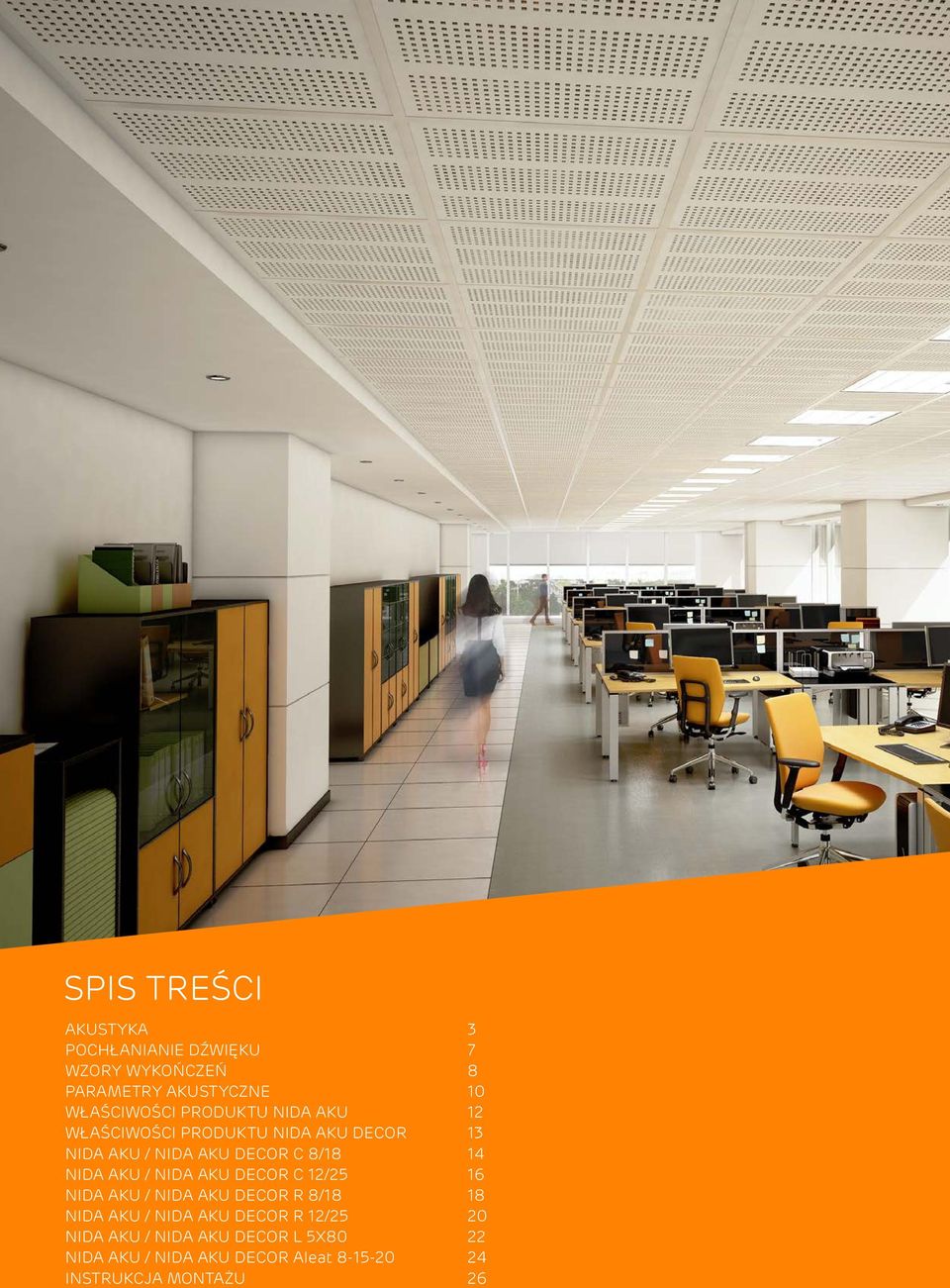

2 spis treści AKUSTYKA 3 Pochłanianie dźwięku 7 Wzory wykończeń 8 Parametry akustyczne 1 Właściwości produktu NIDA AKU 12 Właściwości produktu NIDA Aku Decor 13 NIDA Aku / NIDA Aku Decor C 8/18 14 NIDA Aku / NIDA Aku Decor C 12/25 16 NIDA Aku / NIDA Aku Decor R 8/18 18 NIDA Aku / NIDA Aku Decor R 12/25 2 NIDA Aku / NIDA Aku Decor L 5x8 22 NIDA Aku / NIDA Aku Decor Aleat Instrukcja montażu 26

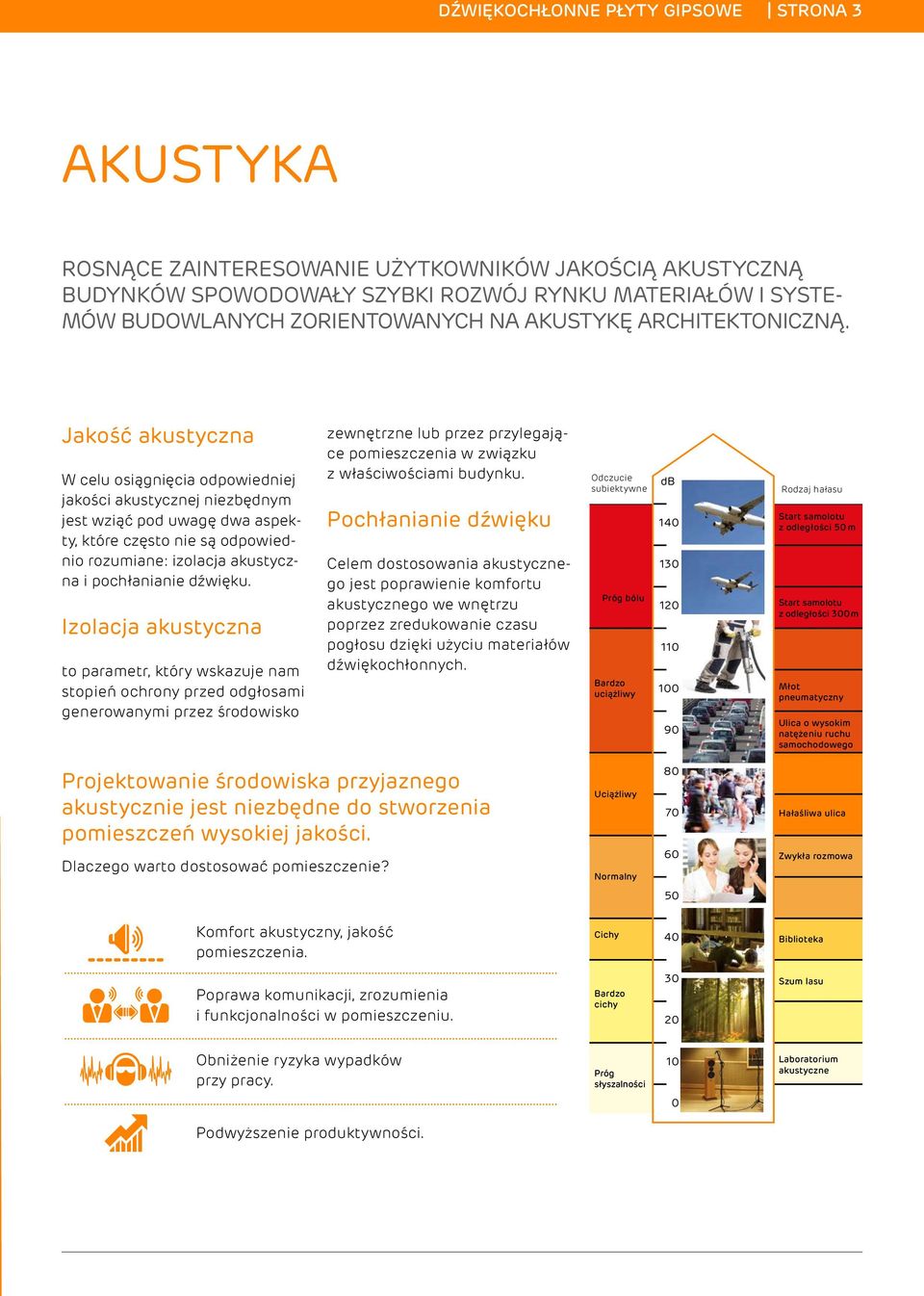

3 Dźwiękochłonne płyty gipsowe STRONA 3 AKUSTYKA rosnące zainteresowanie użytkowników jakością akustyczną budynków spowodowały szybki rozwój rynku materiałów i systemów budowlanych zorientowanych na akustykę architektoniczną. Jakość akustyczna W celu osiągnięcia odpowiedniej jakości akustycznej niezbędnym jest wziąć pod uwagę dwa aspekty, które często nie są odpowiednio rozumiane: izolacja akustyczna i pochłanianie dźwięku. Izolacja akustyczna to parametr, który wskazuje nam stopień ochrony przed odgłosami generowanymi przez środowisko zewnętrzne lub przez przylegające pomieszczenia w związku z właściwościami budynku. Pochłanianie dźwięku Celem dostosowania akustycznego jest poprawienie komfortu akustycznego we wnętrzu poprzez zredukowanie czasu pogłosu dzięki użyciu materiałów dźwiękochłonnych. Odczucie subiektywne Próg bólu Bardzo uciążliwy db Rodzaj hałasu Start samolotu z odległości 5 m Start samolotu z odległości 3 m Młot pneumatyczny Ulica o wysokim natężeniu ruchu samochodowego Projektowanie środowiska przyjaznego akustycznie jest niezbędne do stworzenia pomieszczeń wysokiej jakości. Dlaczego warto dostosować pomieszczenie? Uciążliwy Normalny Hałaśliwa ulica Zwykła rozmowa 5 Komfort akustyczny, jakość pomieszczenia. Cichy 4 Biblioteka Poprawa komunikacji, zrozumienia i funkcjonalności w pomieszczeniu. Bardzo cichy 3 2 Szum lasu Obniżenie ryzyka wypadków przy pracy. Próg słyszalności 1 Laboratorium akustyczne Podwyższenie produktywności.

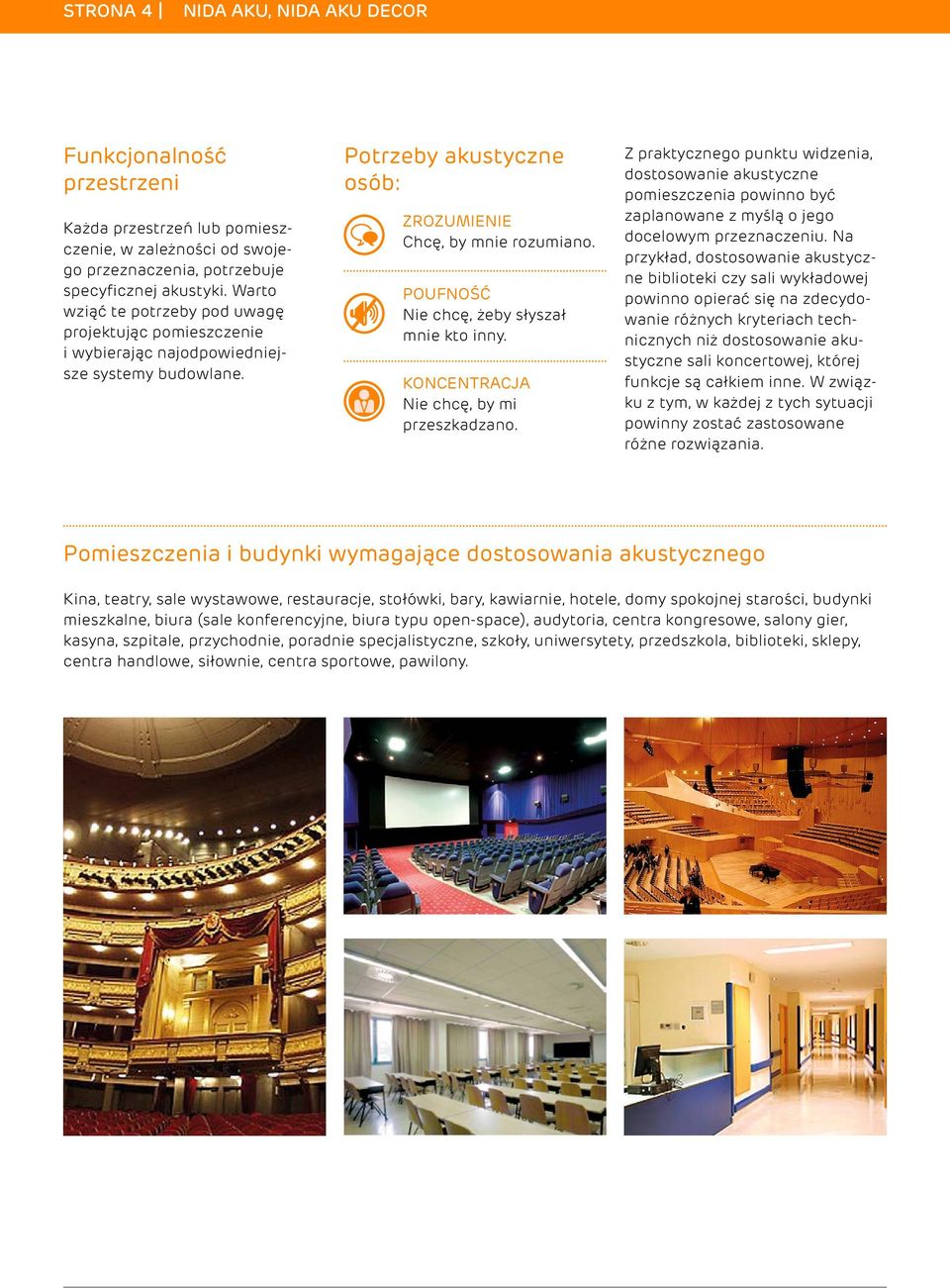

4 STRONA 4 NIDA AKU, NIDA AKU DECOR Funkcjonalność przestrzeni Każda przestrzeń lub pomieszczenie, w zależności od swojego przeznaczenia, potrzebuje specyficznej akustyki. Warto wziąć te potrzeby pod uwagę projektując pomieszczenie i wybierając najodpowiedniejsze systemy budowlane. Potrzeby akustyczne osób: ZROZUMIENIE Chcę, by mnie rozumiano. POUFNOŚĆ Nie chcę, żeby słyszał mnie kto inny. KONCENTRACJA Nie chcę, by mi przeszkadzano. Z praktycznego punktu widzenia, dostosowanie akustyczne pomieszczenia powinno być zaplanowane z myślą o jego docelowym przeznaczeniu. Na przykład, dostosowanie akustyczne biblioteki czy sali wykładowej powinno opierać się na zdecydowanie różnych kryteriach technicznych niż dostosowanie akustyczne sali koncertowej, której funkcje są całkiem inne. W związku z tym, w każdej z tych sytuacji powinny zostać zastosowane różne rozwiązania. Pomieszczenia i budynki wymagające dostosowania akustycznego Kina, teatry, sale wystawowe, restauracje, stołówki, bary, kawiarnie, hotele, domy spokojnej starości, budynki mieszkalne, biura (sale konferencyjne, biura typu open-space), audytoria, centra kongresowe, salony gier, kasyna, szpitale, przychodnie, poradnie specjalistyczne, szkoły, uniwersytety, przedszkola, biblioteki, sklepy, centra handlowe, siłownie, centra sportowe, pawilony.

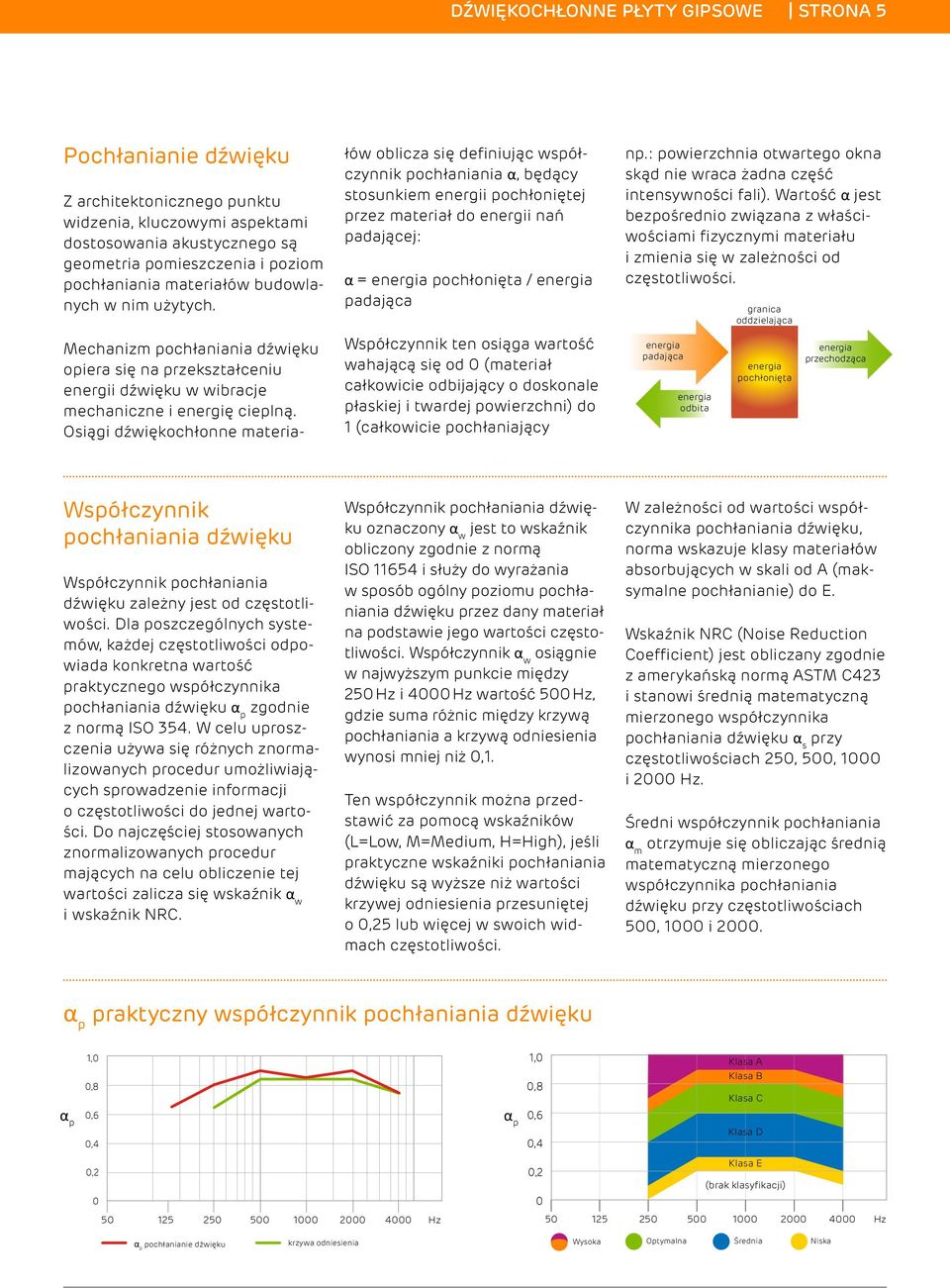

5 Dźwiękochłonne płyty gipsowe STRONA 5 Pochłanianie dźwięku Z architektonicznego punktu widzenia, kluczowymi aspektami dostosowania akustycznego są geometria pomieszczenia i poziom pochłaniania materiałów budowlanych w nim użytych. Mechanizm pochłaniania dźwięku opiera się na przekształceniu energii dźwięku w wibracje mechaniczne i energię cieplną. Osiągi dźwiękochłonne materiałów oblicza się definiując współczynnik pochłaniania α, będący stosunkiem energii pochłoniętej przez materiał do energii nań padającej: α = energia pochłonięta / energia padająca Współczynnik ten osiąga wartość wahającą się od (materiał całkowicie odbijający o doskonale płaskiej i twardej powierzchni) do 1 (całkowicie pochłaniający np.: powierzchnia otwartego okna skąd nie wraca żadna część intensywności fali). Wartość α jest bezpośrednio związana z właściwościami fizycznymi materiału i zmienia się w zależności od częstotliwości. energia padająca energia odbita granica oddzielająca energia pochłonięta energia przechodząca Współczynnik pochłaniania dźwięku Współczynnik pochłaniania dźwięku zależny jest od częstotliwości. Dla poszczególnych systemów, każdej częstotliwości odpowiada konkretna wartość praktycznego współczynnika pochłaniania dźwięku α p zgodnie z normą ISO 354. W celu uproszczenia używa się różnych znormalizowanych procedur umożliwiających sprowadzenie informacji o częstotliwości do jednej wartości. Do najczęściej stosowanych znormalizowanych procedur mających na celu obliczenie tej wartości zalicza się wskaźnik α w i wskaźnik NRC. Współczynnik pochłaniania dźwięku oznaczony α w jest to wskaźnik obliczony zgodnie z normą ISO i służy do wyrażania w sposób ogólny poziomu pochłaniania dźwięku przez dany materiał na podstawie jego wartości częstotliwości. Współczynnik α w osiągnie w najwyższym punkcie między 25 Hz i 4 Hz wartość 5 Hz, gdzie suma różnic między krzywą pochłaniania a krzywą odniesienia wynosi mniej niż,1. Ten współczynnik można przedstawić za pomocą wskaźników (L=Low, M=Medium, H=High), jeśli praktyczne wskaźniki pochłaniania dźwięku są wyższe niż wartości krzywej odniesienia przesuniętej o,25 lub więcej w swoich widmach częstotliwości. W zależności od wartości współczynnika pochłaniania dźwięku, norma wskazuje klasy materiałów absorbujących w skali od A (maksymalne pochłanianie) do E. Wskaźnik NRC (Noise Reduction Coefficient) jest obliczany zgodnie z amerykańską normą ASTM C423 i stanowi średnią matematyczną mierzonego współczynnika pochłaniania dźwięku α s przy częstotliwościach 25, 5, 1 i 2 Hz. Średni współczynnik pochłaniania α m otrzymuje się obliczając średnią matematyczną mierzonego współczynnika pochłaniania dźwięku przy częstotliwościach 5, 1 i 2. α p praktyczny współczynnik pochłaniania dźwięku α p,8,6, Hz Klasa A Klasa B,8 Klasa C α,6 p Klasa D Klasa E,2 (brak klasyfikacji) Hz α p pochłanianie dźwięku krzywa odniesienia Wysoka Optymalna Średnia Niska

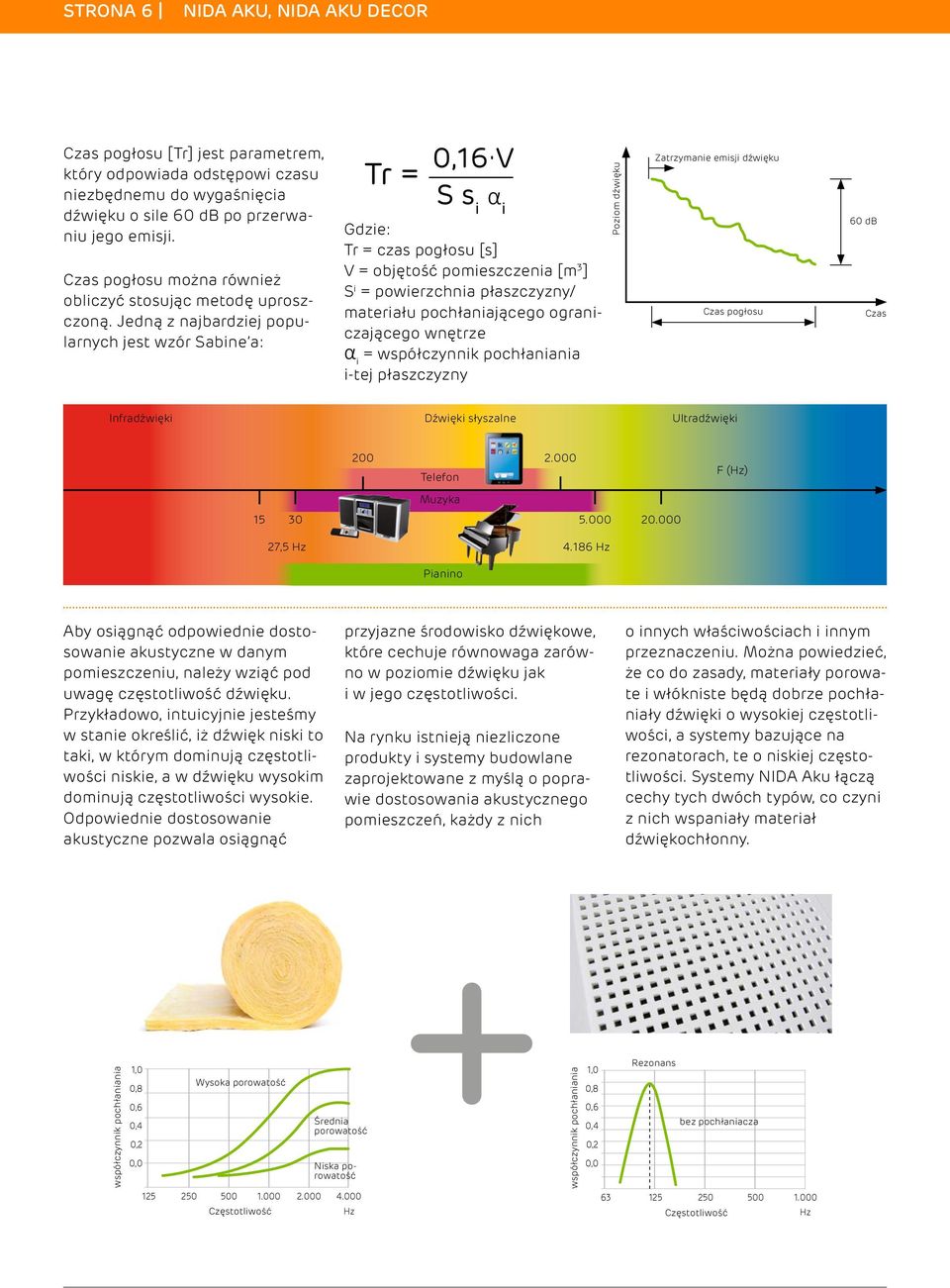

6 STRONA 6 NIDA AKU, NIDA AKU DECOR Czas pogłosu [Tr] jest parametrem, który odpowiada odstępowi czasu niezbędnemu do wygaśnięcia dźwięku o sile 6 db po przerwaniu jego emisji. Czas pogłosu można również obliczyć stosując metodę uproszczoną. Jedną z najbardziej popularnych jest wzór Sabine a: Tr =,16 V S s i α i Gdzie: Tr = czas pogłosu [s] V = objętość pomieszczenia [m 3 ] S i = powierzchnia płaszczyzny/ materiału pochłaniającego ograniczającego wnętrze α i = współczynnik pochłaniania i-tej płaszczyzny Poziom dźwięku Zatrzymanie emisji dźwięku Czas pogłosu 6 db Czas Infradźwięki Dźwięki słyszalne Ultradźwięki 2 2. Telefon F (Hz) Muzyka ,5 Hz Hz Pianino Aby osiągnąć odpowiednie dostosowanie akustyczne w danym pomieszczeniu, należy wziąć pod uwagę częstotliwość dźwięku. Przykładowo, intuicyjnie jesteśmy w stanie określić, iż dźwięk niski to taki, w którym dominują częstotliwości niskie, a w dźwięku wysokim dominują częstotliwości wysokie. Odpowiednie dostosowanie akustyczne pozwala osiągnąć przyjazne środowisko dźwiękowe, które cechuje równowaga zarówno w poziomie dźwięku jak i w jego częstotliwości. Na rynku istnieją niezliczone produkty i systemy budowlane zaprojektowane z myślą o poprawie dostosowania akustycznego pomieszczeń, każdy z nich o innych właściwościach i innym przeznaczeniu. Można powiedzieć, że co do zasady, materiały porowate i włókniste będą dobrze pochłaniały dźwięki o wysokiej częstotliwości, a systemy bazujące na rezonatorach, te o niskiej częstotliwości. Systemy NIDA Aku łączą cechy tych dwóch typów, co czyni z nich wspaniały materiał dźwiękochłonny. współczynnik pochłaniania,8,6,2, Wysoka porowatość Średnia porowatość Niska porowatość Hz + współczynnik pochłaniania,8,6,2, Rezonans bez pochłaniacza Hz

7 Dźwiękochłonne płyty gipsowe STRONA 7 Pochłanianie dźwięku Dzięki zastosowaniu pochłaniaczy dźwięku możliwe jest zoptymalizowanie czasów pogłosu, a tym samym zmiana właściwości akustycznych pomieszczenia. Poprzez pochłanianie dźwięku zmniejsza się w pomieszczeniu poziom ciśnienia akustycznego. Nie można jednak zbyt intensywnie tłumić dźwięków w pomieszczeniu, gdyż w przeciwnym wypadku prelegent/mówca nie będzie słyszalny przez słuchaczy siedzących daleko z tyłu sali. W momencie gdy w pomieszczeniu panuje pogłos ze względu na zbyt słabą absorpcję odbicie fal dźwiękowych może mieć negatywny wpływ na rozumienie mowy. Rozmówcy są zmuszeni do głośniejszej konwersacji po to by wyraźnie się zrozumieć. W związku z tym poziom szumów wzrasta. Dzięki zastosowaniu perforacji i miksu materiałów różniących się w pochłanianiu dźwięku, które połączone są w jednym pomieszczeniu, uzyskujemy zróżnicowanie wartości pochłanianych dźwięków. Poziom ciśnienia akustycznego (Lp) ulega znacznej redukcji w przypadku zastosowania w pomieszczeniach sufitu o zoptymalizowanych właściwościach akustycznych. okładziny dźwiękochłonne Okładziny pochłaniające redukują wytworzony dźwięk. okładziny odbijające przenoszenie dźwięków do sąsiednich pomieszczeń Okładziny odbijające znacznie słabiej redukują wytworzony dźwięk. Optymalny efekt pochłaniania dźwięku uzyskujemy dzięki zastosowaniu w pomieszczeniu płyt perforowanych.

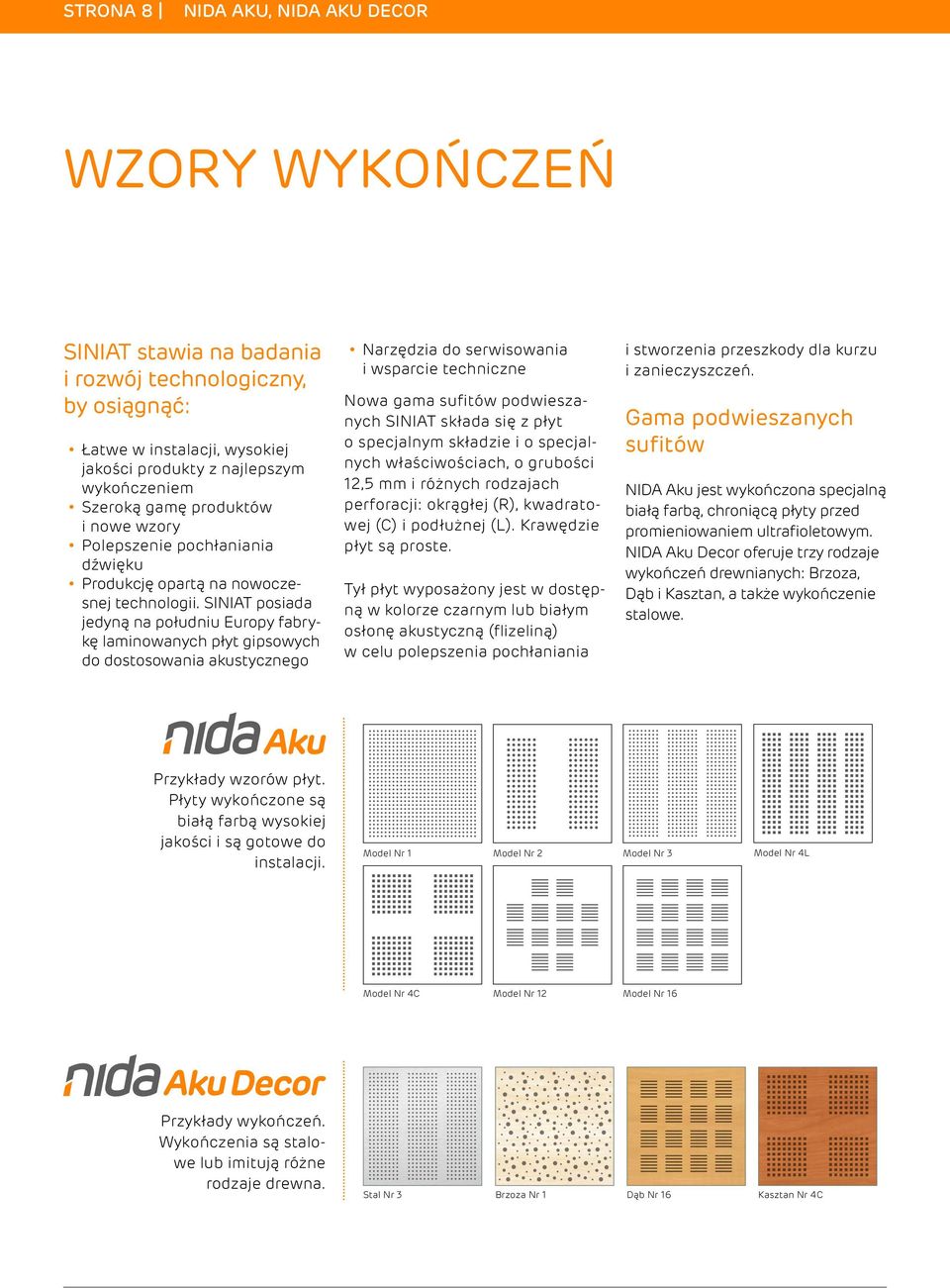

8 STRONA 8 NIDA AKU, NIDA AKU DECOR Wzory wykończeń SINIAT stawia na badania i rozwój technologiczny, by osiągnąć: Łatwe w instalacji, wysokiej jakości produkty z najlepszym wykończeniem Szeroką gamę produktów i nowe wzory Polepszenie pochłaniania dźwięku Produkcję opartą na nowoczesnej technologii. SINIAT posiada jedyną na południu Europy fabrykę laminowanych płyt gipsowych do dostosowania akustycznego Narzędzia do serwisowania i wsparcie techniczne Nowa gama sufitów podwieszanych SINIAT składa się z płyt o specjalnym składzie i o specjalnych właściwościach, o grubości 12,5 mm i różnych rodzajach perforacji: okrągłej (R), kwadratowej (C) i podłużnej (L). Krawędzie płyt są proste. Tył płyt wyposażony jest w dostępną w kolorze czarnym lub białym osłonę akustyczną (flizeliną) w celu polepszenia pochłaniania i stworzenia przeszkody dla kurzu i zanieczyszczeń. Gama podwieszanych sufitów NIDA Aku jest wykończona specjalną białą farbą, chroniącą płyty przed promieniowaniem ultrafioletowym. NIDA Aku Decor oferuje trzy rodzaje wykończeń drewnianych: Brzoza, Dąb i Kasztan, a także wykończenie stalowe. Przykłady wzorów płyt. Płyty wykończone są białą farbą wysokiej jakości i są gotowe do instalacji. Model Nr 1 Model Nr 2 Model Nr 3 Model Nr 4L Model Nr 4C Model Nr 12 Model Nr 16 Przykłady wykończeń. Wykończenia są stalowe lub imitują różne rodzaje drewna. Stal Nr 3 Brzoza Nr 1 Dąb Nr 16 Kasztan Nr 4C

9 Dźwiękochłonne płyty gipsowe STRONA 9

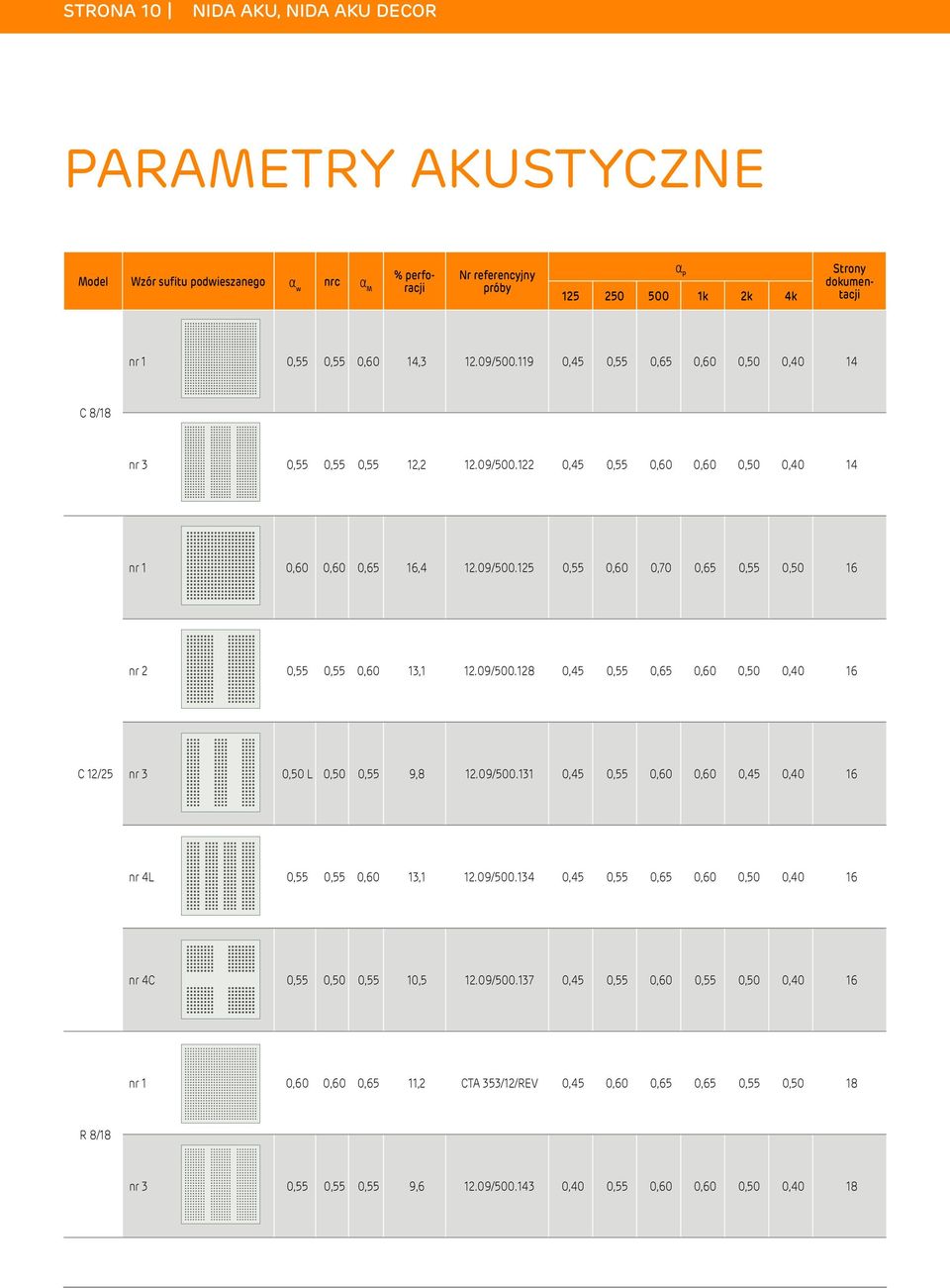

10 STRONA 1 NIDA AKU, NIDA AKU DECOR Parametry akustyczne Model Wzór sufitu podwieszanego α w nrc α M % perforacji Nr referencyjny próby α P k 2k 4k Strony dokumentacji nr 1,55,55,6 14,3 12.9/ ,55,65,6,5 14 C 8/18 nr 3,55,55,55 12,2 12.9/ ,55,6,6,5 14 nr 1,6,6,65 16,4 12.9/5.125,55,6,7,65,55,5 16 nr 2,55,55,6 13,1 12.9/ ,55,65,6,5 16 C 12/25 nr 3,5 L,5,55 9,8 12.9/ ,55,6, nr 4L,55,55,6 13,1 12.9/ ,55,65,6,5 16 nr 4C,55,5,55 1,5 12.9/ ,55,6,55,5 16 nr 1,6,6,65 11,2 CTA 353/12/REV 5,6,65,65,55,5 18 R 8/18 nr 3,55,55,55 9,6 12.9/5.143,55,6,6,5 18

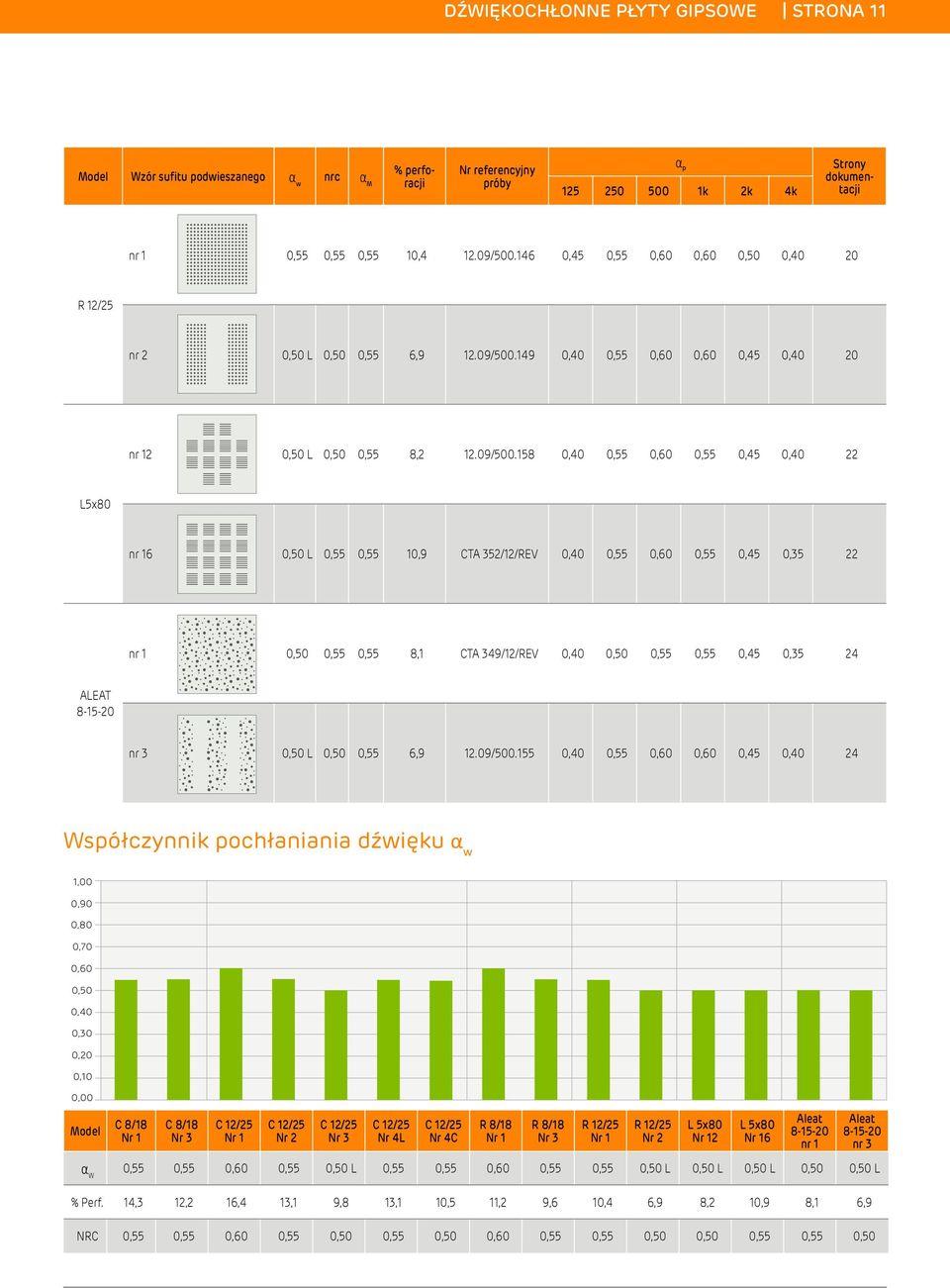

11 Dźwiękochłonne płyty gipsowe STRONA 11 Model Wzór sufitu podwieszanego α w nrc α M % perforacji Nr referencyjny próby α P k 2k 4k Strony dokumentacji nr 1,55,55, / ,55,6,6,5 2 R 12/25 nr 2,5 L,5,55 6,9 12.9/5.149,55,6,6 5 2 nr 12,5 L,5,55 8,2 12.9/5.158,55,6, L5x8 nr 16,5 L,55,55 1,9 CTA 352/12/REV,55,6,55 5,35 22 nr 1,5,55,55 8,1 CTA 349/12/REV,5,55,55 5,35 24 ALEAT nr 3,5 L,5,55 6,9 12.9/5.155,55,6, Współczynnik pochłaniania dźwięku α w,9,8,7,6,5,3,2,1, Model C 8/18 Nr 1 C 8/18 Nr 3 C 12/25 Nr 1 C 12/25 Nr 2 C 12/25 Nr 3 C 12/25 Nr 4L C 12/25 Nr 4C R 8/18 Nr 1 R 8/18 Nr 3 R 12/25 Nr 1 R 12/25 Nr 2 L 5x8 Nr 12 L 5x8 Nr 16 Aleat nr 1 Aleat nr 3 α W,55,55,6,55,5 L,55,55,6,55,55,5 L,5 L,5 L,5,5 L % Perf. 14,3 12,2 16,4 13,1 9,8 13,1 1,5 11,2 9,6 1 6,9 8,2 1,9 8,1 6,9 NRC,55,55,6,55,5,55,5,6,55,55,5,5,55,55,5

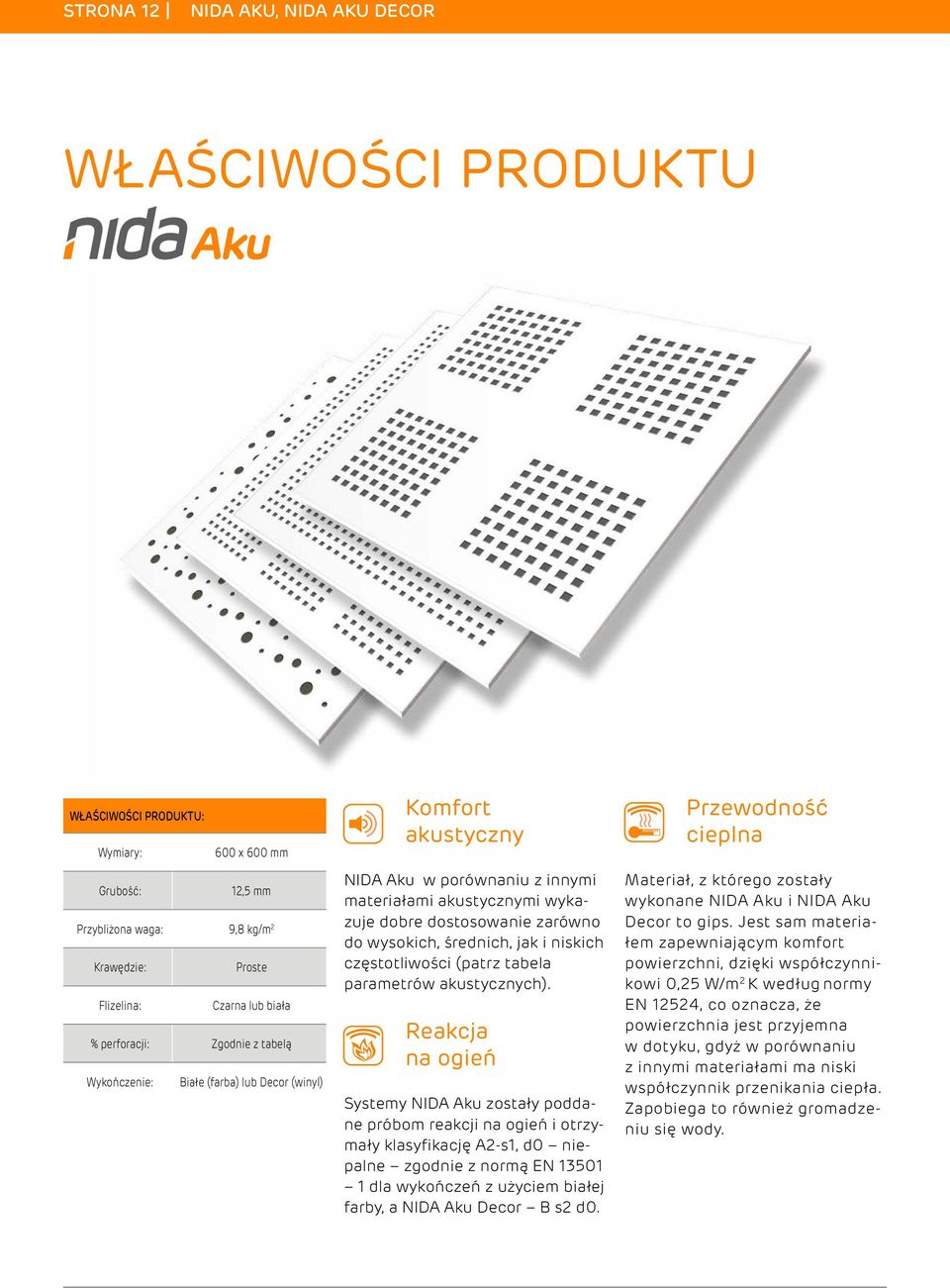

12 STRONA 12 NIDA AKU, NIDA AKU DECOR Właściwości produktu Właściwości produktu: Wymiary: 6 x 6 mm Grubość: 12,5 mm Przybliżona waga: 9,8 kg/m 2 Krawędzie: Proste Flizelina: Czarna lub biała % perforacji: Zgodnie z tabelą Wykończenie: Białe (farba) lub Decor (winyl) Komfort akustyczny NIDA Aku w porównaniu z innymi materiałami akustycznymi wykazuje dobre dostosowanie zarówno do wysokich, średnich, jak i niskich częstotliwości (patrz tabela parametrów akustycznych). Reakcja na ogień Systemy NIDA Aku zostały poddane próbom reakcji na ogień i otrzymały klasyfikację A2-s1, d niepalne zgodnie z normą EN dla wykończeń z użyciem białej farby, a NIDA Aku Decor B s2 d. Przewodność cieplna Materiał, z którego zostały wykonane NIDA Aku i NIDA Aku Decor to gips. Jest sam materiałem zapewniającym komfort powierzchni, dzięki współczynnikowi,25 W/m 2 K według normy EN 12524, co oznacza, że powierzchnia jest przyjemna w dotyku, gdyż w porównaniu z innymi materiałami ma niski współczynnik przenikania ciepła. Zapobiega to również gromadzeniu się wody.

13 Dźwiękochłonne płyty gipsowe STRONA 13 Właściwości produktu Dbałość o środowisko naturalne SINIAT stawia na ochronę środowiska naturalnego. Jesteśmy znani z naszej polityki ekologicznej polegającej na recyklingu naszych produktów. Posiadamy również certyfikat ISO 141 System Zarządzania Środowiskowego. Stabilność wymiarów Płyty NIDA Aku są praktycznie niewrażliwe na temperaturę otoczenia, przy współczynniku rozszerzalności liniowej rzędu 15 x 1-6 m 2 (m2.s.pa), zgodnie z normą PN EN i pozostają praktycznie obojętne na wilgoć. Właściwości antybakteryjne Specjalna biała farba stosowana w wykończeniach redukuje rozmiary kolonii szczepów bakteryjnych, pleśni i grzybów, a dodatkowo spełnia najbardziej wymagające normy dotyczące tej kwestii. Zapewnia to brak oznak starzenia się i żółknięcia. Gama NIDA Aku Decor wyposażona jest w system antybakteryjny Bio-Pruf, przeznaczony dla miejsc, gdzie higiena i estetyka są niezbędne. Oznakowanie CE Płyty NIDA Aku i NIDA Aku Decor zostały oznaczone zgodnie z najnowszym Rozporządzeniem Parlamentu EUropejskiego i Rady (UE) o numerze 35/211, która weszła w życie 1 lipca 213r.

14 STRONA 14 NIDA AKU, NIDA AKU DECOR 18,75 C 8/18 18,75 8 1,75 Wymiary płyt: Parametry produktu (grubość x długość x szerokość) 12,5 x 6 x 6 mm * 1,75 8 Krawędzie płyt: Krawędzie proste Wykończenia: Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 15 Obraz w skali 1:1. Wartości w milimetrach. Reakcja na ogień: NIDA Aku A2-s1, d NIDA Aku Decor B-s2, d * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: kwadratowa Wymiary: krawędzie 8 x 8 mm Odległość między otworami: 18,75 mm % perforacji: zależny od wzoru

15 Dźwiękochłonne płyty gipsowe STRONA 15 wzór płyty C 8/18 n1 C 8/18 n3 % perforacji: 14,3 % perforacji: 12,2 Parametry akustyczne Wełna mineralna 8 mm grubości. C 8/18 n1 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.119 α w =,55 NRC =,55 α m =,6 [Hz] C 8/18 n3 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.119 α w =,55 NRC =,55 α m =,55 [Hz] 5,55,65,6,5 α p 5,55,6,6,5 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

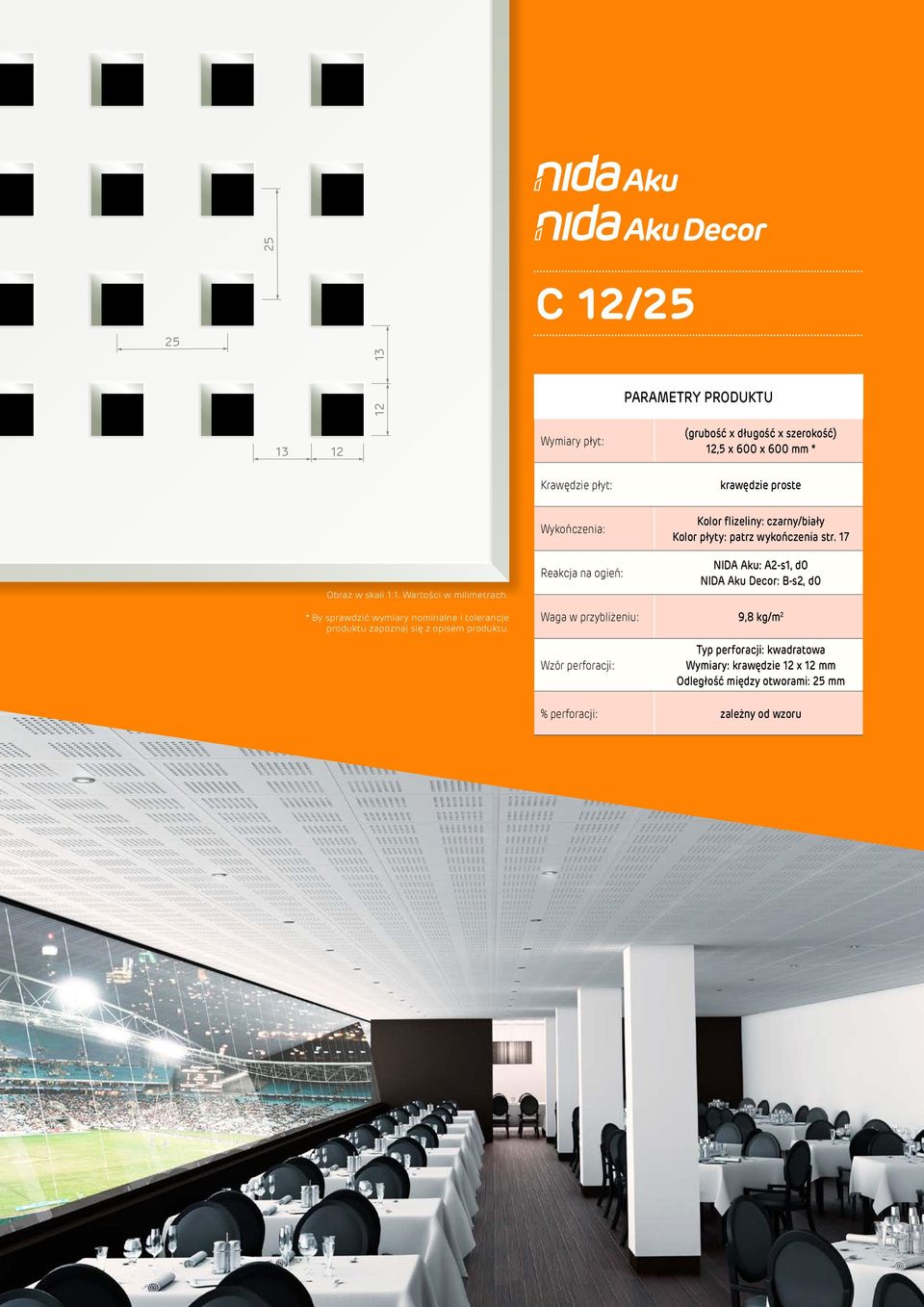

16 STRONA 16 NIDA AKU, NIDA AKU DECOR C 12/25 Parametry produktu Wymiary płyt: (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie płyt: krawędzie proste Wykończenia: Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 17 Obraz w skali 1:1. Wartości w milimetrach. Reakcja na ogień: NIDA Aku: A2-s1, d NIDA Aku Decor: B-s2, d * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: kwadratowa Wymiary: krawędzie 12 x 12 mm Odległość między otworami: 25 mm % perforacji: zależny od wzoru

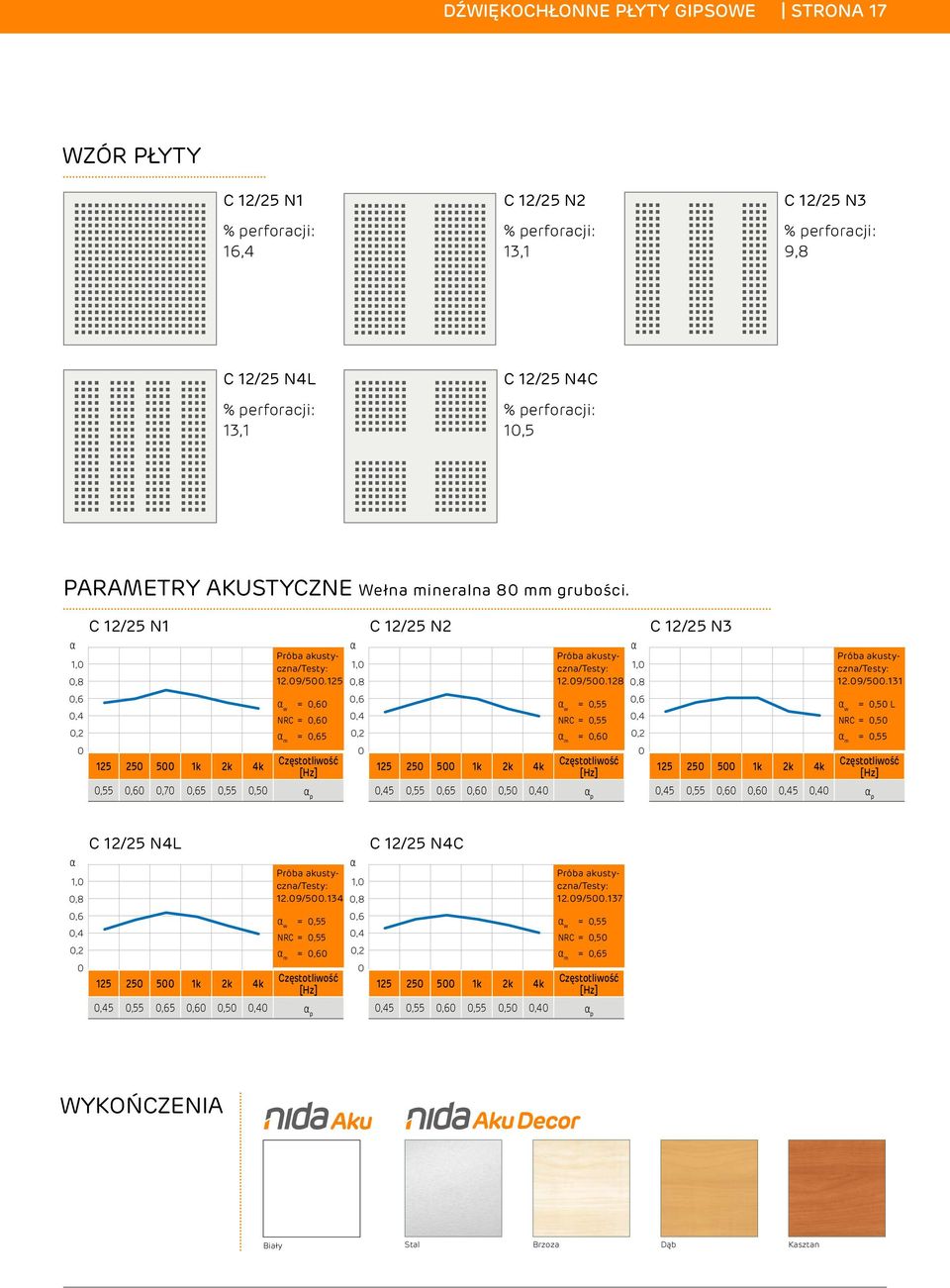

17 Dźwiękochłonne płyty gipsowe STRONA 17 wzór płyty C 12/25 n1 % perforacji: 16,4 C 12/25 n2 % perforacji: 13,1 C 12/25 n3 % perforacji: 9,8 C 12/25 n4l % perforacji: 13,1 C 12/25 n4c % perforacji: 1,5 Parametry akustyczne Wełna mineralna 8 mm grubości. C 12/25 n1 α,8 Próba akustyczna/testy: 12.9/5.125 α,8 C 12/25 n2 Próba akustyczna/testy: 12.9/5.128 α,8 C 12/25 n3 Próba akustyczna/testy: 12.9/5.131,6, k 2k 4k α w =,6 NRC =,6 α m =,65 [Hz],6, k 2k 4k α w =,55 NRC =,55 α m =,6 [Hz],6, k 2k 4k α w =,5 L NRC =,5 α m =,55 [Hz],55,6,7,65,55,5 α p 5,55,65,6,5 α p 5,55,6,6 5 α p C 12/25 n4l α,8,6, k 2k 4k α Próba akustyczna/testy: 12.9/5.134,8,6 α w =,55 NRC =,55 α m =,6,2 [Hz] C 12/25 n4c k 2k 4k Próba akustyczna/testy: 12.9/5.137 α w =,55 NRC =,5 α m =,65 [Hz] 5,55,65,6,5 α p 5,55,6,55,5 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

18 STRONA 18 NIDA AKU, NIDA AKU DECOR 18,75 R 8/18 18,75 B8 1,75 Wymiary płyt: Parametry produktu (grubość x długość x szerokość) 12,5 x 6 x 6 mm * 1,75 Krawędzie płyt: Krawędzie proste Wykończenia: Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 19 Obraz w skali 1:1. Wartości w milimetrach. Reakcja na ogień: NIDA Aku: A2-s1, d NIDA Aku Decor: B-s2, d * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: 8 mm średnicy Odległość między otworami: 18,75 mm % perforacji: zależny od wzoru

19 Dźwiękochłonne płyty gipsowe STRONA 19 wzór płyty R 8/18 n1 R 8/18 n3 % perforacji: 11,2 % perforacji: 9,6 Parametry akustyczne Wełna mineralna 8 mm grubości. R 8/18 n1 α,8,6, k 2k 4k Próba akustyczna/testy: CTA 353/12/REV α w =,6 NRC =,6 α m =,65 [Hz] R 8/18 n3 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.143 α w =,55 NRC =,55 α m =,55 [Hz] 5,6,65,65,55,5 α p,55,6,6,5 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

20 STRONA 2 NIDA AKU, NIDA AKU DECOR B12 13 R 12/25 Parametry produktu 13 Wymiary płyt: Krawędzie płyt: (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Wykończenia: Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 21 Obraz w skali 1:1. Wartości w milimetrach. Reakcja na ogień: NIDA Aku: A2-s1, d NIDA Aku Decor: B-s2, d * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: 12 mm średnicy Odległość między otworami: 25 mm % perforacji: zależny od wzoru

21 Dźwiękochłonne płyty gipsowe STRONA 21 wzór płyty R 12/25 n1 R 12/25 N3 % perforacji: 1, % perforacji: 6,9 Parametry akustyczne Wełna mineralna 8 mm grubości. R 12/25 n1 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.146 α w =,55 NRC =,55 α m =,55 [Hz] R 12/25 n3 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.149 α w =,5 L NRC =,5 α m =,55 [Hz] 5,55,6,6,5 α p,55,6,6 5 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

22 STRONA 22 NIDA AKU, NIDA AKU DECOR 8 L 5x Parametry produktu Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 23 NIDA Aku: A2-s1, d NIDA Aku Decor: B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: prostokątna Wymiary: krawędzie 5x8 mm Odległość między otworami: 15 mm w pionie, 12 mm w poziomie Obraz w skali 1:1. Wartości w milimetrach. % perforacji: zależny od wzoru * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu.

23 Dźwiękochłonne płyty gipsowe STRONA 23 wzór płyty L 5x8 n12 L 5x8 n16 % perforacji: 8,2 % perforacji: 1,9 Parametry akustyczne Wełna mineralna 8 mm grubości. L 5x8 n12 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.158 α w =,5 L NRC =,5 α m =,55 [Hz] L 5x8 n16 α,8,6, k 2k 4k Próba akustyczna/testy: CTA 352/12/REV α w =,5 L NRC =,5 α m =,55 [Hz],55,6,55 5 α p,55,6,55 5,35 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

24 STRONA 24 NIDA AKU, NIDA AKU DECOR B2 B8 Aleat B15 Wymiary płyt: Parametry produktu (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie płyt: Krawędzie proste Obraz w skali 1:1. Wartości w milimetrach. Wykończenia: Reakcja na ogień: Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 25 NIDA Aku: A2-s1, d NIDA Aku Decor: B-s2, d * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: mm średnicy % perforacji: zależny od wzoru

25 Dźwiękochłonne płyty gipsowe STRONA 25 wzór płyty Aleat n1 Aleat n3 % perforacji: 8,1 % perforacji: 6,9 Parametry akustyczne Wełna mineralna 8 mm grubości. Aleat n1 α,8,6, k 2k 4k Próba akustyczna/testy: CTA 349/12/REV α w =,5 NRC =,55 α m =,55 [Hz] Aleat n3 α,8,6, k 2k 4k Próba akustyczna/testy: 12.9/5.155 α w =,5 L NRC =,5 α m =,55 [Hz],5,55,55 5,35 α p,55,6,6 5 α p Wykończenia Biały Stal Brzoza Dąb Kasztan

26 STRONA 26 NIDA AKU, NIDA AKU DECOR Instrukcja montażu Niniejsza instrukcja montażu sufitów podwieszanych w systemie nie obejmuje użycia ich jako elementów ochrony przeciwogniowej. Do montażu płyt NIDA Aku/NIDA Aku Decor zalecamy konstrukcję metalową firmy Chicago Metallic system nr 811. Produkty znajdziecie Państwo w aktualnym cenniku Siniat. Akcesoria do sufitów CMC Profil główny. Standardowa Ilość sztuk Symbol Opis produktu Typ długość mb w opak./wiązce Profil główny CMC 24x38 z blachy mm 3,6 25 Akcesoria do sufitów CMC Profil poprzeczny. Symbol Opis produktu Typ Standardowa Ilość sztuk długość mb w opak./wiązce Profil poprzeczny CMC 24x38 z blachy mm 1, Profil poprzeczny CMC 24x38 z blachy mm,6 75 Akcesoria do sufitów podwieszanych Kątownik przyścienny. Standardowa Ilość sztuk Symbol Opis produktu Typ długość mb w opak./wiązce Kątownik przyścienny CMC 24x24 3,5 4 Akcesoria do sufitów ARMSTRONG Wieszak uniwersalny do systemów sufitowych Armstrong. Element służący do podwieszania profili głównych do stropu. Symbol Opis produktu Ilość sztuk w opakowaniu Wieszak uniwersalny 4 ZUŻYCIE MATERIAŁOWE NA m 2 NIDA Aku, NIDA Aku Decor 5 m 2 Profil główny 24x4x36,9 m Profil poprzeczny 24x38x12 1,8 m Profil poprzeczny 24x38x6,9 m Profil przyścienny 24x24x3,86 m Wieszak uniwersalny,75 szt Dybel sufitowy metalowy NIDA 2,3 szt Pręt mocujący,75 szt (długość pręta uzależniona od wysokości podwieszenia sufitu modułowego)

27 Dźwiękochłonne płyty gipsowe STRONA 27 Obchodzenie się z płytami Z pełnymi kartonami, jak również z poszczególnymi płytami, należy obchodzić się bardzo ostrożnie. Niewskazane jest ich rzucanie, ciągnięcie czy przeciąganie po ziemi, gdyż nawet krótkotrwała ingerencja mechaniczna może doprowadzić do uszkodzeń. Kartonów ani płyt nie wolno też stawiać na krawędziach oraz rogach. W celu wyjęcia płyt otworzyć oraz usunąć opakowanie. Podczas montażu zaleca się stosowanie odpowiednich rękawiczek (z białego materiału). Warunki montażu Płyty mogą zostać zamontowane w pomieszczeniu dopiero wtedy, gdy jest ono suche, po zakończeniu prac związanych z jastrychem i tynkowaniem, oraz gdy okna i drzwi są wbudowane i przeszklone. Ogrzewanie powinno funkcjonować prawidłowo, aby zagwarantować w pomieszczeniu temperaturę od 15 do 2 stopni Celsjusza. Przed montażem sufitu zaleca się pomiar wilgotności względnej powietrza oraz temperatury w pomieszczeniu. Przy względnej wilgotności powietrza przekraczającej 7% odradza się rozpoczynanie prac montażowych. Podczas użytkowania sufitów wilgotność względna powietrza w pomieszczeniu nie powinna również przekroczyć 7%. W przypadku nieprawidłowego obchodzenia się z płytami oraz nieprzestrzegania zaleceń montażu, utrzymanie gwarancji jest wykluczone. Odporność konstrukcji na korozję Wszystkie elementy metalowe konstrukcji, takie jak profile, kątowniki przyścienne czy wieszaki, odpowiadają standardowo klasie odporności B (EN 13964).

28 STRONA 28 NIDA AKU, NIDA AKU DECOR Instrukcja montażu widocznego systemu podwieszenia T-24 Opis System podwieszenia T-24 składa się z elementów produkowanych ze stali galwanizowanej. Standardowo profile są dostarczane z białą poliestrową powłoką malarską na widocznej stronie profila. System składa się z profila głównego T-24, profili poprzecznych T-24 oraz profili obwodowych. Profile główne T-24 są podwieszane do istniejącej konstrukcji. Widoczna stopka profila ma szerokość 24mm. Pomiędzy profilami głównymi T-24 zamontowane są profile poprzeczne T-24. Modularna długość profila poprzecznego T-24 zależy od wybranego modułu. Zarówno profil główny T-24 oraz profil poprzeczny T-24 są dostarczane z zamkami ogniowymi umożliwiającymi rozszerzanie się profila w wyniku wysokiej temperatury podczas pożaru. Profile/płyty Zarówno profile główne T-24 oraz profile poprzeczne T-24 są odpowiednie do zastosowania z płytami, które posiadają wszystkie krawędzie proste lub opuszczone (z uskokiem). Z tego powodu system pozostaje z pełni demontowalny po zainstalowaniu płyt sufitowych. Profile obwodowe Połączenie sufitu z pionową ścianą umożliwiają dwa rozwiązania. Do obydwu rozwiązań stosuje się profile obwodowe. W zależności od wymagań technicznych profile te można stosować łącznie z drewnianą listwą zamontowaną na ścianie lub bez niej. Profile główne T-24 Profile główne T-24 są zainstalowane z obustronnym dystansem wynoszącym 6mm, 12mm, 18mm w zależności od wybranego modułu, odległości między wieszakami i ciężaru płyty. Profile poprzeczne T-24 Profile poprzeczne T-24 o długości modułowej uzależnionej od wybranego modułu są instalowane prostopadle to profili głównych T-24. W przypadku modułu 6 x 6mm dodatkowe profile poprzeczne T-24 6mm są instalowane pomiędzy profilami poprzecznymi T-24 o długości 12mm. Po zainstalowaniu profili głównych T-24 i profili poprzecznych T-24 otrzymamy konstrukcję o modulacji uzależnionej od wybranego wymiaru.

29 Dźwiękochłonne płyty gipsowe STRONA 29 Prawidłowy montaż płyty. Punkt podwieszenia Profile główne T-24 są podwieszane za pomocą standardowych wieszaków (np. wieszaków szybkiego montażu). Obustronny dystans między wieszakami wynosi 12mm (zależy od ciężaru płyt). Wieszak musi być zamontowany w odległości maksymalnej 45mm od ściany i maksymalnej 15mm od zamka ogniowego (nigdy nie należy instalować wieszaka na zamku ogniowym) Pozycjonowanie sufitu Każdy określony system podwieszenia musi być rozmieszczony symetrycznie w pomieszczeniu. Z tego powodu zaczynamy pozycjonowanie w kierunku podłużnym do niepełnego wymiaru i kończymy na drugiej stronie pomieszczenia tym samym niepełnym wymiarem. Należy unikać instalacji płyt krótszych od połowy długości i/lub szerokości wymiaru płyty. Połączenie sufitu ze ścianą lub inną pionową powierzchnią Profil obwodowy powinien być przymocowany do pionowej powierzchni na wymaganym poziomie przy użyciu odpowiednich mocowań montowanych w odległości nominalnej 45mm. Należy zapewnić aby grzbiety połączeń przylegających profili były odpowiednie a także aby profile nie posiadały zgięć i były zamocowane rzeczywiście na odpowiednim poziomie. Ze względów estetycznych należy używać jak najdłuższych profili obwodowych. Minimalna rekomendowana długość ciętego profila wynosi 3mm. Drewniane dodatki, drewniane listwy przyścienne oraz metalowe schodkowe profile przyścienne nie mogą być stosowane w sufitach ognioodpornych i zabezpieczających przed ogniem. Połączenie między sufitem a łukową powierzchnią pionową Użycie gotowych łukowych profili obwodowych jest najodpowiedniejszą metodą. Należy je instalować wg powyżej zamieszczonego opisu. Chicago Metallic może na życzenie dostarczyć szczegóły dotyczące łukowych profili obwodowych. Akcesoria Instalacja oświetleniowa i wentylacyjna Wielu producentów dostarcza szeroki zakres instalacji oświetleniowych i wentylacyjnych które są przystosowane do różnych systemów podwieszenia i różnych modulacji. Osprzęt może być instalowany w systemie i powinien być podwieszony oddzielnie. W celu dobrania optymalnego rozwiązania prosimy o kontakt z Doradcą Technicznym Siniat (patrz mapa str. 3) Wszelkie dane oraz informacje techniczne zawarte w tej broszurze bazują na wynikach badań uzyskanych w warunkach laboratoryjnych. Do klienta/wykonawcy należy ocena, czy zawarte dane oraz informacje znajdują zastosowanie w konkretnym, indywidualnym przypadku.

30 STRONA 3 NIDA AKU, NIDA AKU DECOR Wsparcie techniczne W celu wyboru najlepszego rozwiązania systemowego NIDA Aku, NIDA Aku Decor (dobór systemu podwieszenia, sposób montażu itp.) należy skonsultować się z naszymi Doradcami Technicznymi. Kierownik ds. Inwestycji Wojciech Czyż Kierownicy ds. Systemów Specjalnych Region Pn Krzysztof Nasiorowski Region Pd Maciej Cipora Doradcy Techniczni (DT) oraz Techniczno-Handlowi (DTH) Gdańsk Jerzy Kulesza (DT) Przemysław Ziernik (DTH) Michał Lipiński (DT) Szczecin PZ Gorzów Wielkopolski Poznań JK ML Bydgoszcz Łódź Olsztyn MW DK CK Warszawa TK Białystok Tomasz Kołodziejczyk (DTH) Magdalena Wojtecka (DTH) Dariusz Kowalczyk (DT) Cezary Kowalczyk (DT) Sebastian Skwara (DT) Wrocław SS Opole Katowice Kraków Kielce JJ MŚ Rzeszów Lublin Mirosław Śliż (DT) Janusz Jamka (DT) Przedstawione rozwiązania oraz innego rodzaju dane zostały opracowane w oparciu o badania w zewnętrznych jednostkach badawczych, Centrum Rozwoju Technicznego SINIAT oraz wieloletnie doświadczenie i praktykę w montażu systemów suchej zabudowy. SINIAT Sp. z o.o. nie ma bezpośredniego wpływu na projektowanie, warunki budowy i sposób wykonania prac. Zastrzegamy, że są to wskazówki o charakterze ogólnym i nie stanowią żadnych gwarancji lub oświadczeń, ani nie są podstawą jakiejkolwiek odpowiedzialności SINIAT Sp. z o.o. Nie odpowiadamy za błędy w druku.
